主板维修其一——RTC电路与基础知识

前言:这是讲解主板各供电的上电顺序的第一篇文章，主板各路供电的产生有严格的先后顺序，当某一个供电无法产生或者异常就会令后面的供电也无法产生，也就是卡时序（顺序）。注意一般来说英特尔只有相邻兼容的几代时序才一样，比如10与11代相互兼容他们时序一样，而12/13/14代时序一样，不兼容的代数之间时序会有一些改变，比如8代9代CPU（非低压）内部没有FIVR模块，所以需要主板提供VCCIO，VCCSA，VCCPLL这些供电，而到了10代以后CPU集成了FIVR模块后只需要一个VCCIN_AUX供电FIVR模块在CPU内部就可以把这些电压转化出来就不需要外部提供，在主板时序上面自然也就被省略了。另外台式机和笔记本也可能有轻微不同。

实例

型号:机械革命旷世G16Pro

主板号:GM6PQ7X

典型配置:13650HX+4060

基本知识:

1.英特尔自12代开始标压CPU（后缀H）的处理器采用和以往低压CPU一样的封装方式:将PCH与CPU封装到一起，这种PCH被称为PCH-P。比如11代的南桥是HM570，而12代则被封装到CPU的基板上面失去代号。

2。HX处理器移植自桌面端CPU，所以保留独立南桥，比如13650HX的南桥是HM770。

3.由于封装不同，PCH-P与CPU可以借由CPU基板直接沟通省去主板部分电路，所以PCH与PCH-P的上电顺序和所需的供电也不同，因此不要混淆H与HX处理器主板的上电顺序，是有略微不同的。

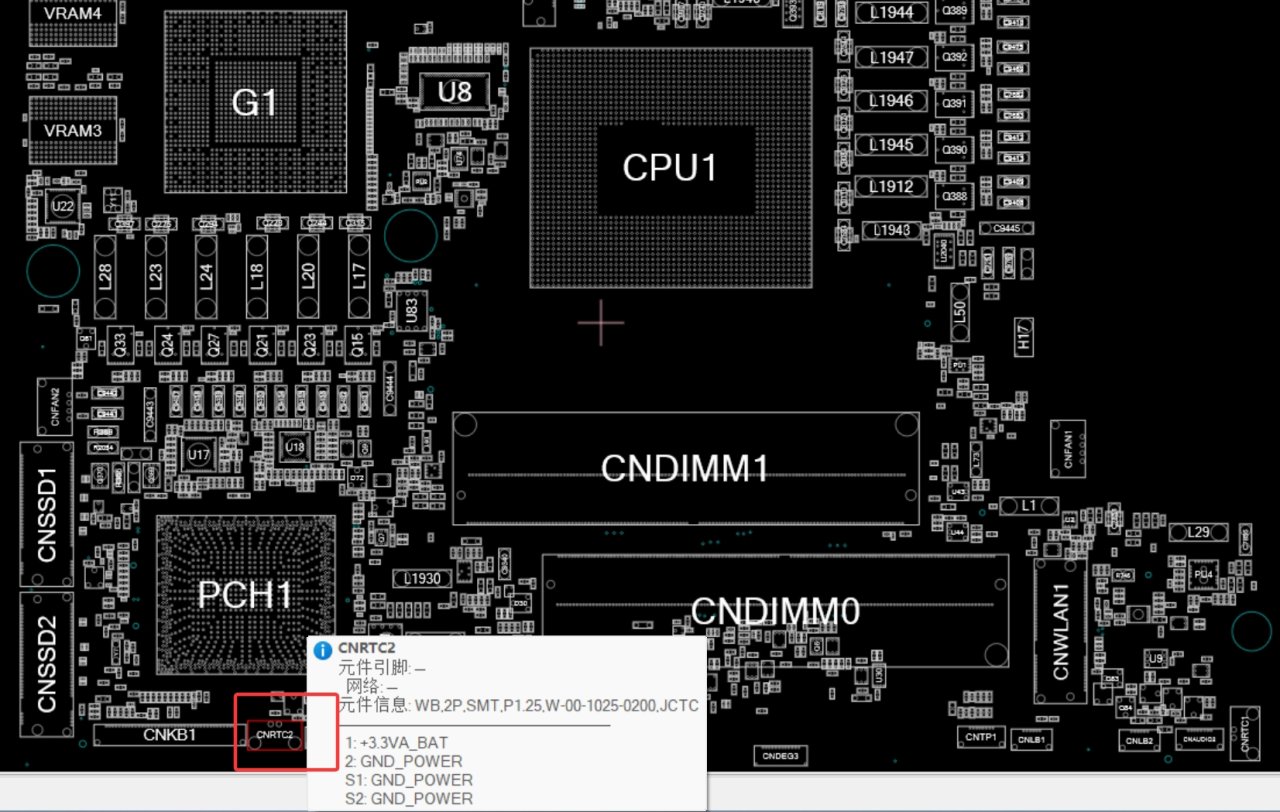

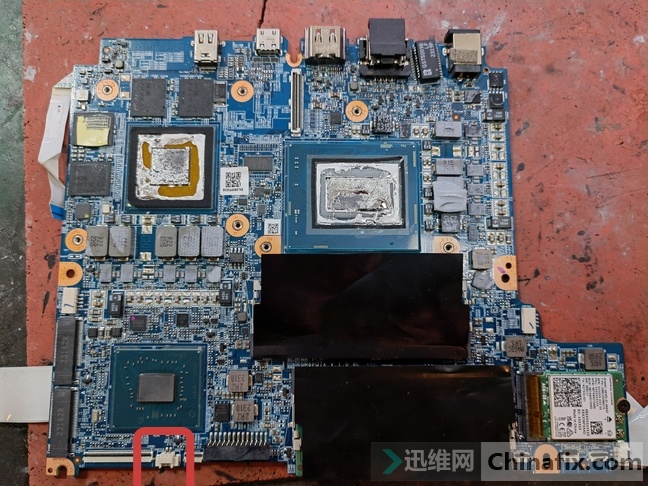

CNRTC2是一个RTC电路的插口，见图1，图2红框所示。图2可见有1与2两个引脚，1为纽扣电池的正极3.3V，2为负极GND（接地0V）。

这个插口连接着一个主板纽扣电池，所以我们可以认为CNRTC2≈电池。电路画出来如图3。

RTC电路是内置在PCH内部的电路，负责计时唤醒也管理着NVRAM（保存着BIOS设置）

主板RTC电路有四个关键

VCCRTC_3P3:3.3V的RTC电路供电。

RTCRST# :RTC复位信号，信号被激活的时候，会立即清除NVRAM中的数据，现象就是BIOS被重置。

SRTCRST# :ME复位信号，被激活的时候会立即重启南桥内的ME（电源管理）组件，现象就是电脑重启。

RTCX1与RTCX2:晶振输入输出，为RTC电路提供一个基础参考频率。

两个复位信号平时的状态是持续2.8V以上的电压，当需要激活复位的时候会拉低电压至0V几毫秒，然后恢复到2.8V以上，此时就会触发对应的现象，这就是短接清除BIOS的原理，把RTCRST#与GND用金属物连接到一起，GND会拉低复位信号电压，实现触发。

回到图3可见纽扣电池经过一颗限流电阻R2211，主板供电+3.3VA经过限流电阻R2206均连接到D4337这个双二极管元件上面。

D4337的作用是节省纽扣电池使用，原理就是二极管只有阳极电压-压降（压降一般是0.3V）＞阴极电压的时候才能导通，纽扣电池电量下降电压也会下降，所以当纽扣电池低于+3.3VA一点的时候+3.3VA就会接替纽扣电池输出供电，只有当主板电池没电的时候也就是+3.3VA电压归零的时候纽扣电池才会接替它放电。

再往后是一个Nmos管，当EC输出EC_RTC_RST的信号的时候，这个Nmos导通，D4337相当于直接与GND相连接，电压直接被拉低到0V，也就开始了RTCRST与SRTCRST 的激活复位。这就是这台笔记本实现一键恢复默认BIOS的电路实现方式，EC在接受某些条件（如某个特定一键恢复按键）后就会输出高电平的EC_RTC_RST。

后面就是这个电压直接输入到PCH作为供电和经过R2212，R2210以及电容组成的RC延时电路（利用了电阻可以限流，电容可以充电的特性组成的电路，电容充电使得电压从低到高而不是瞬间跳到某个电压，加上电阻限制电流延缓充电，就可以组成设定到达某个电压所需时间的电路，前文说过主板上电是有严格顺序的，VCCRTC必须先于RTCRST，SRTCRST上电，所以一旦这个位置电容电阻变质导致设定的延时不对，就可能发生明明供电都没短路却开不了机的现象）。

最后是南桥给晶振通电，晶振起振，发出波形，自此一个无论何时（包括断电，除非纽扣电池也没电了）都应存在的RTC电路完成。

注* +3.3VA的产生是由外部供电转化而来，比如笔记本电池或者适配器提供的能量转化而来，目的是延缓纽扣电池放电，把纽扣电池作为备用保存RTC电路设置的电源。

可能有人想问如果持续短接RTCRST，SRTCRST会怎样，也就是一直把它拉低到0V，答案是会开不了机，相当于没有RTCRST与SRTCRST这两个信号，后面的电压会一个也出不来，卡时序在这。最常见的现象就是清除CMOS按钮卡住了，或者跳帽忘记摘下来了。

以上就是本文全部内容，下一个阶段是待机供电然后是触发供电（也就是按下按钮后发生的供电）。
