微星Z790刀锋+影驰4090+酷冷至尊酷方500装机展示

今天带来微星 Z790 刀锋+影驰 4090 星曜+酷冷至尊酷方 500 装机展示。机箱来自酷冷至尊 CoolerMaster QUBE 酷方 500 马卡龙限定款。这是一款很特别的机箱，采用扁平化包装模组化面板设计，包装的每个层次都包含了视频教程链接，确保了一个有趣且轻松的组装过程，让玩家都能体验自己动手 DIY 的乐趣。酷方 500 组装完成后尺寸为：380 x 231 x381mm（不包含凸起），体积约：33.44L，黑、白以及马卡龙三色可选（本次展示马卡龙配色），延续了酷冷至尊扎实的做工，板材厚度达到了 1.2mm。机箱外部面板全部可自由拆卸，便于维护，而马卡龙配色更是附送了额外的两个颜色面板供个性化替换使用。兼容性方面，支持最大 E-ATX 主板，塔式风冷最大 172mm，显卡最大 365mm（40系旗舰级显卡均可支持），ATX 电源可顶部吊装亦可底部安装，顶部安装与显卡无干涉最大为 173mm，最大 216mm，底部安最大 332mm。机箱顶部、底部以及侧部均配备 280mm 冷排安装位，最大支持 2x280+1x240mm 冷排组合，风扇最多支持 7x140+1x120mm，此还具备 4 个 3.5 英寸和 3 个 2.5 英寸硬盘空间，作为一款只有 33L 的机箱来说可以说是海量了。此外，还支持测试平台、卧式、显卡竖装等多种安装方式满足不同玩家需求。需要注意的是，当使用下至电源时，主板要使用 M-ATX 主板；当使用 E-ATX 主板时，电源要使用 SFX/SFX-L 规格。再有就是吊装电源时，长度尽量不超过 140mm 最佳。

其他硬件方面，主板选择了 16+1+1 相 (Core+GT+AUX) CPU 智能供电的微星 MPG Z790 EDGE WIFI DDR5 刀锋，板载多达 5 个PCI-E 4.0 x4 M.2 口，免工具 M.2 冰霜铠甲；显卡则是来自影驰 GeForce RTX 4090 24GB 星曜 OC，采用 20+4 相全贴片数字供电，全新星卓 III 散热系统，纯白底色正面和背板，四周采用包边设计衔接，将白色进行到底可拆卸的水晶透明上盖，支持个性 DIY 设计；内存搭配使用了宇瞻 Zadark Spark RGB DDR5 6000 32GB（16GBx2），专利五段式超广角灯效，支持 intel、AMD 双平台；固态硬盘来自影驰 HOF EXTREME 30 M.2 PCIe 4.0 2TB，连续读写 7000/6500 MB/s，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低；电源来自安钛克 NE1000W ATX3.0 金牌全模组，采用全日系电解电容，通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能；散热器来自九州风神冰堡垒 240 青春数显版白色版，双光环无限反射冷头，采用铝合金电泳白色外壳，高光黑透顶盖、渐变 ARGB 双光环灯效和实时数显屏幕让优雅永不过时；风扇来自九州风神 CF120 魔影白色版，风量与气压平衡，噪音低，可作为风扇或CPU冷却风扇使用，流动幻彩灯效；硅脂来自九州风神 DM9 大师级导热硅脂热阻值为 0.036℃·cm²/W，拥有优异的导热、耐温、绝缘性能，不固化，涂抹顺滑，适用于 CPU/GPU 散热拆装，热敏电阻、温度传感器等电子元件。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 Intel i7-13700K

主板：微星 MSI MPG Z790 EDGE WIFI DDR5 刀锋

显卡：影驰 Galaxy GeForce RTX 4090 24GB 星曜 OC

SSD：影驰 Galaxy HOF EXTREME 30 M.2 PCIe 4.0 2TB

内存：宇瞻 Apacer Zadark Spark RGB DDR5 6000 32GB（16GBx2）

电源：安钛克 Antec NE1000W White ATX3.0 金牌全模组白色版

散热：九州风神 DeepCool LS520 SE DIGITAL WH 冰堡垒 240 青春数显白色版

风扇：九州风神 DeepCool CF120 White 魔影白色版 x2

硅脂：九州风神 DeepCool DM9 1.5g

机箱：酷冷至尊 CoolerMaster QUBE 酷方 500 马卡龙限定款

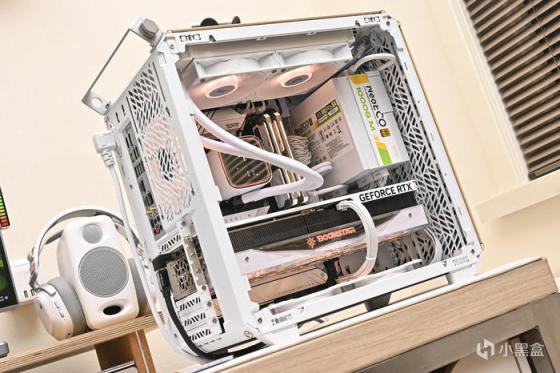

一、整机展示。

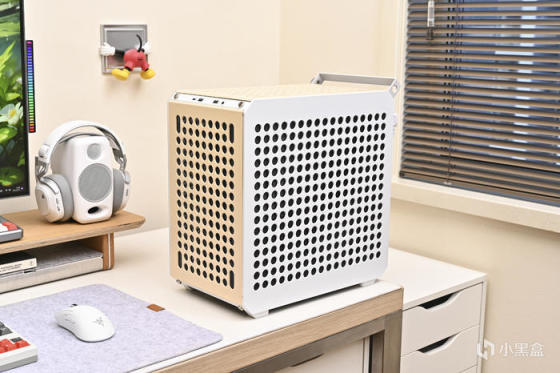

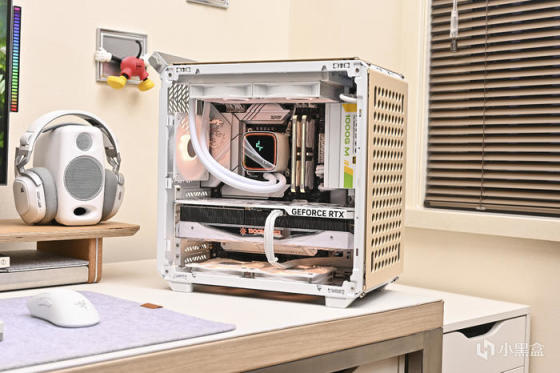

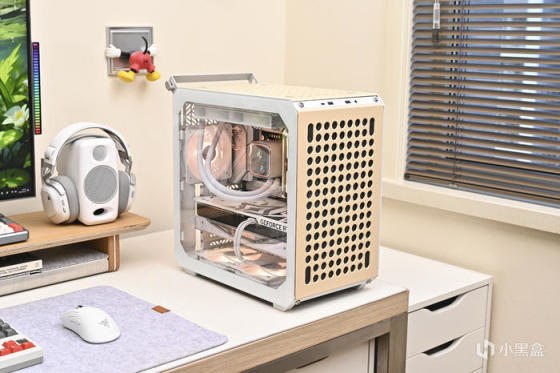

整机暖色调，采用马卡龙淡黄色面板，橘黄色 RGB 灯效（R255，G80，B10）点缀。以下为主机各角度展示。

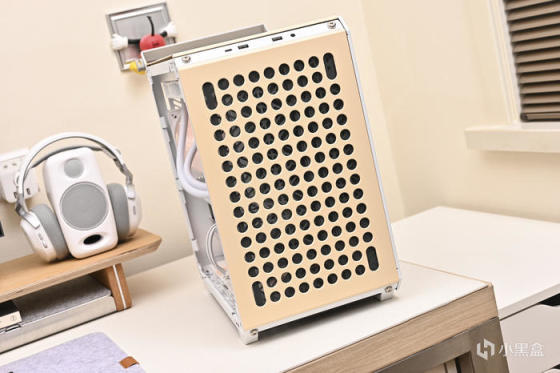

马卡龙色系指的是低饱和度的色系，比如淡粉、粉蓝、淡黄、薄荷绿等等。首先是淡黄色面板。

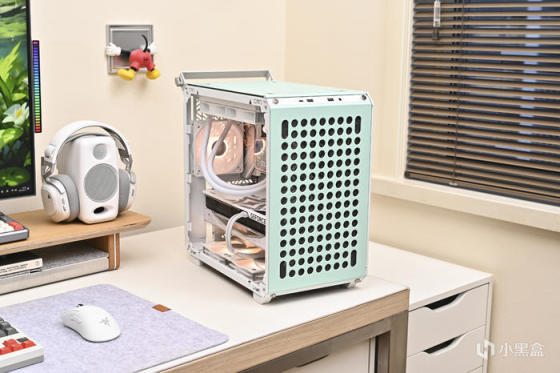

薄荷绿面板。

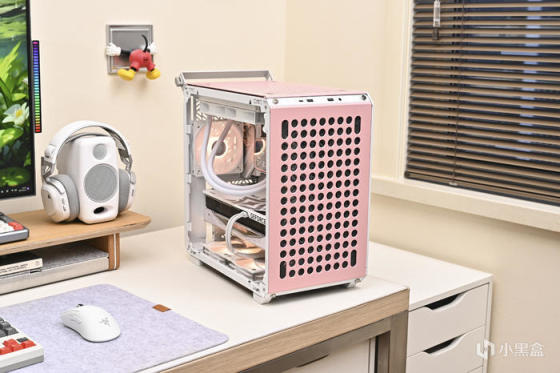

淡粉色面板。

机箱左侧为高透钢化玻璃侧板，四周白色包边处理。

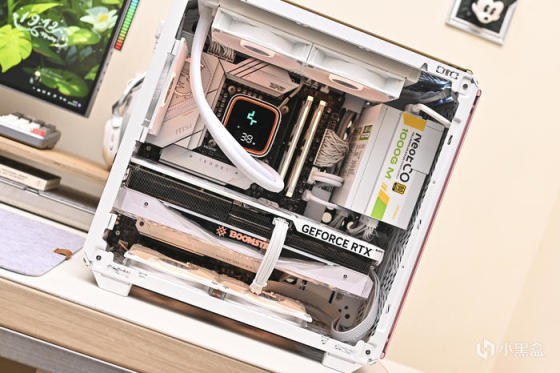

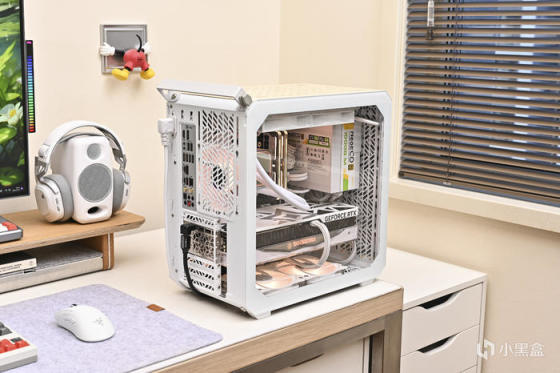

机箱主板侧展示。

机箱背板为白色喷涂，整面同样做了大量圆形开孔通风散热，内部预装防尘网。

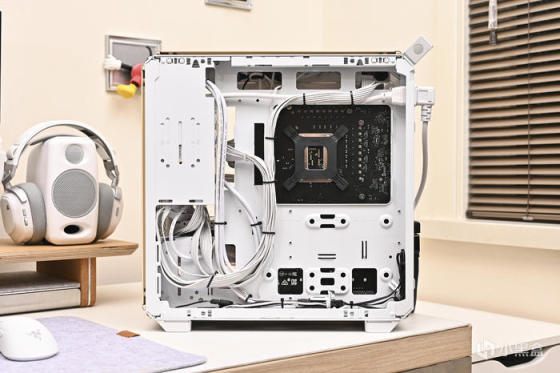

背板同样免工具卡扣式设计。背线展示，背部理线空间约 30mm，同时设计了大量的理线扎带孔位，轻松理线。

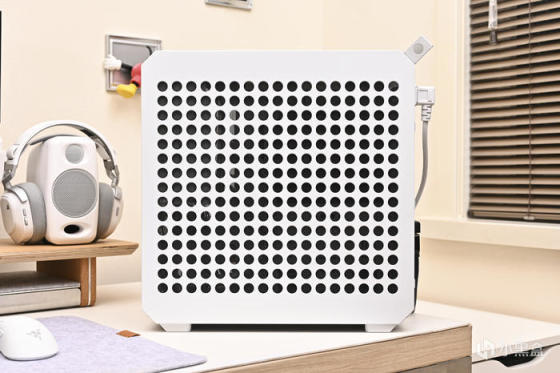

机箱前面板为可替换式设计，正面做了大量圆形，四周椭圆形开孔，提高通风散热能力，内部预装防尘网方便拆洗。

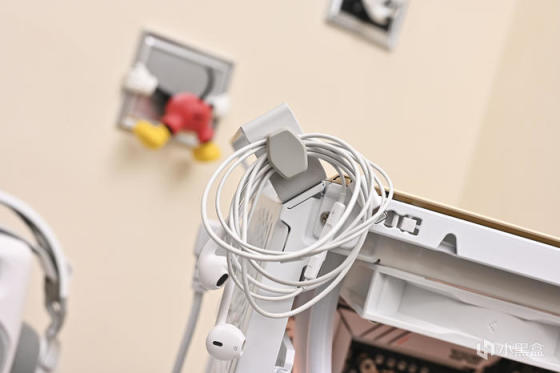

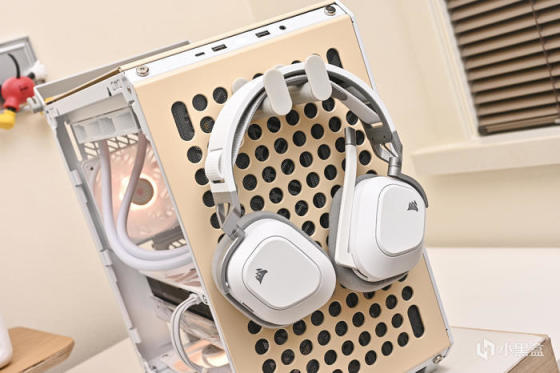

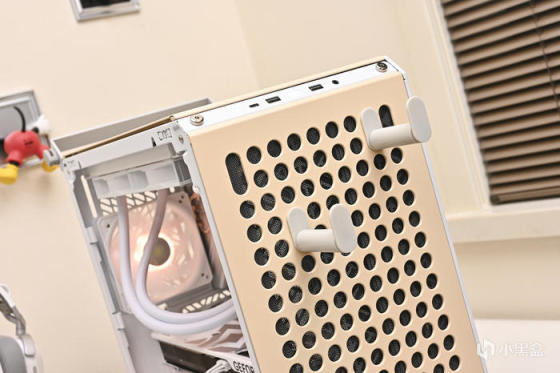

附送了两个挂钩，可将挂钩随意安装到任意面板的圆孔处，免工具拆装。

可以用来挂耳机、手柄等，节省桌面空间。

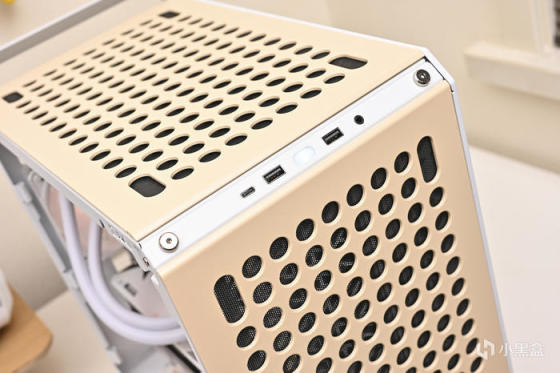

前面板 I/O 在机箱前面板和顶板交汇处，从左到右分别为：1x USB 3.2 Gen2x2 Type C x 1，2x USB 3.2 Gen1 , 1x 开关机键（带白色灯效），1x 3.5mm

复合式音频接口。

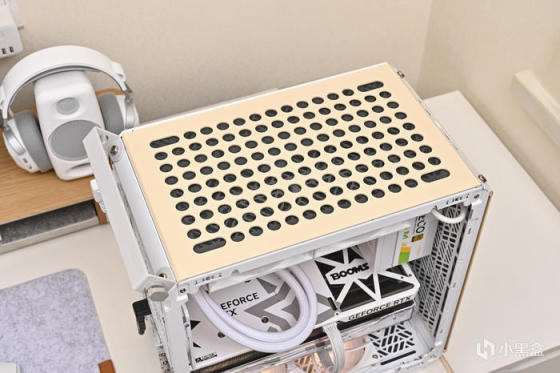

机箱顶板和前面板同样网孔设计，也同样内置了防尘网。

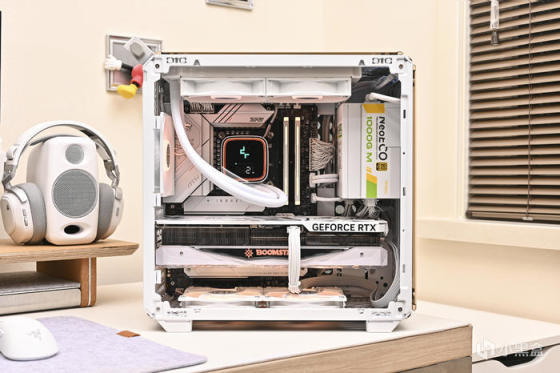

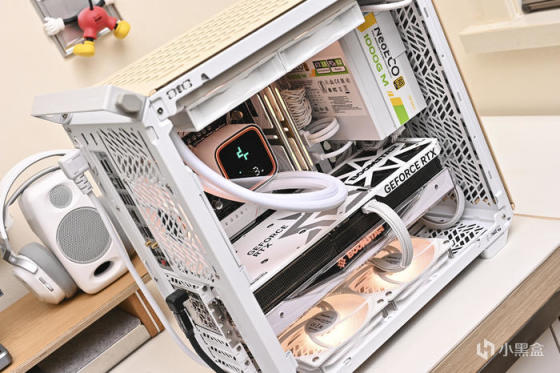

来看主机内部各硬件情况。

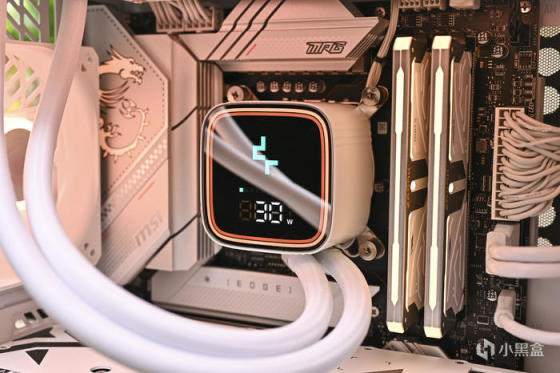

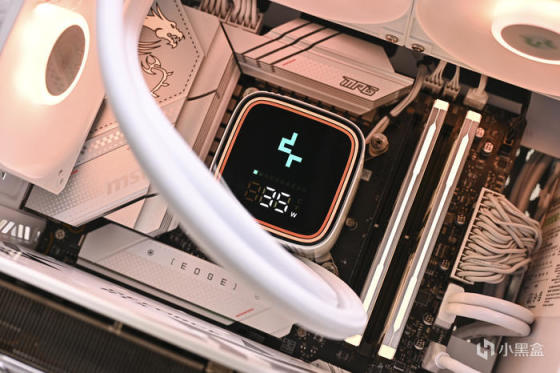

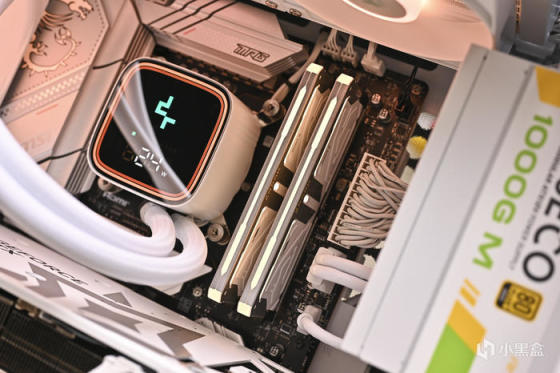

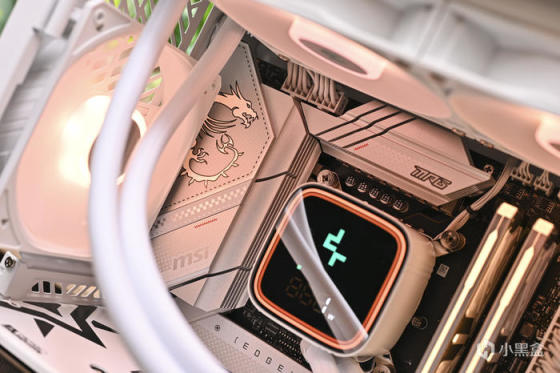

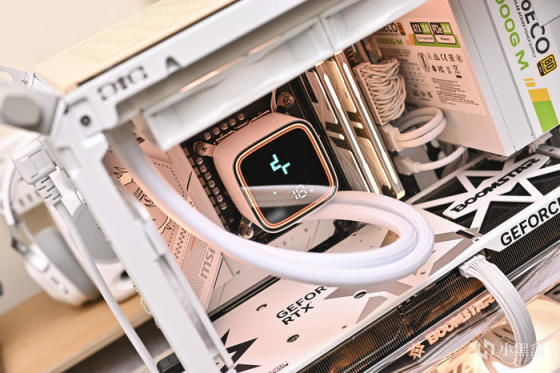

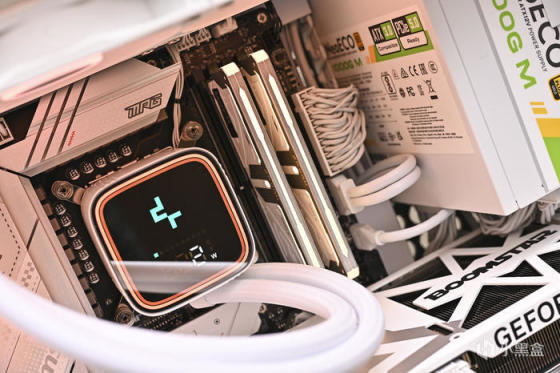

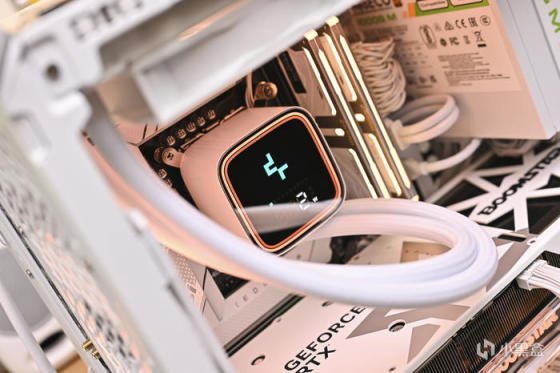

九州风神冰堡垒 240 青春数显白色版冷头灯效展示。

采用铝合金电泳白色外壳，高光黑透顶盖、渐变 ARGB 双光环灯效和实时数显屏幕让优雅永不过时。

数显屏幕展示。通过一个简单易用的应用程序可以轻松控制，可以切换要监控的指标，支持摄氏度和华氏度单位切换。唯一的接口是需要连接到主板上的 USB 2.0 插口。

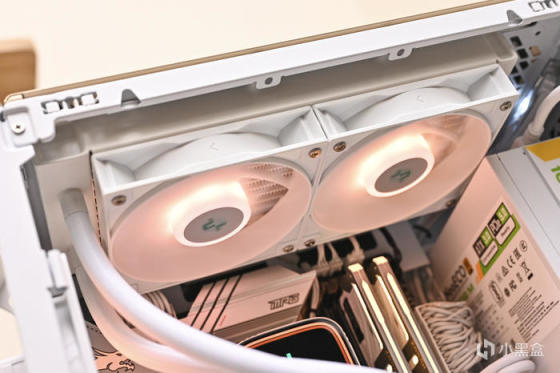

冷排顶部两颗 120 ARGB 风扇灯效。冰堡垒 240 青春数显版配备全新调校的 ARGB PWM 风扇，通过静音、长寿命的 Hydrodro 轴承提供出色的散热效能。

微星 MPG Z790 EDGE WIFI DDR5 刀锋主板供电 I/O 装甲上的龙图腾灯效。

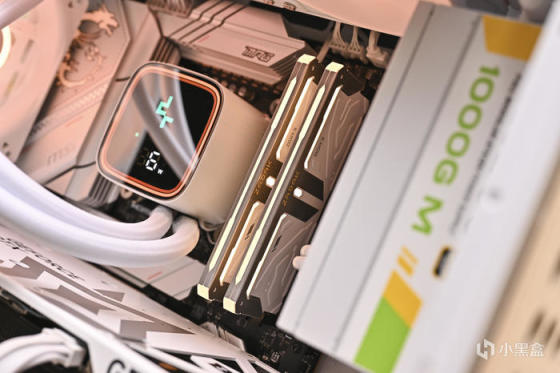

宇瞻 Zadark Spark RGB DDR5 6000 内存灯效展示。

顶部柔光罩专利五段式超广角灯效，借由材质交错设计，呈现有宝石形状的镂空导光效果，支持各大厂家主板 ARGB 灯光同步。

同时支持 Intel XMP 3.0、AMD EXPO 双平台。

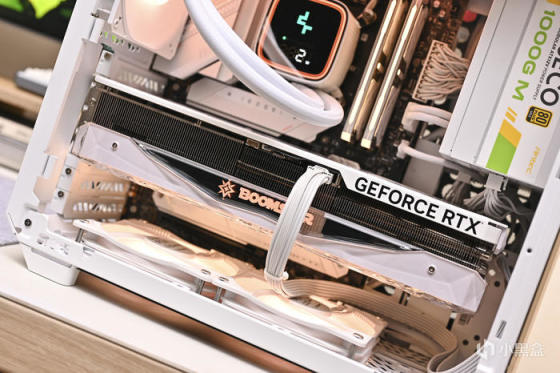

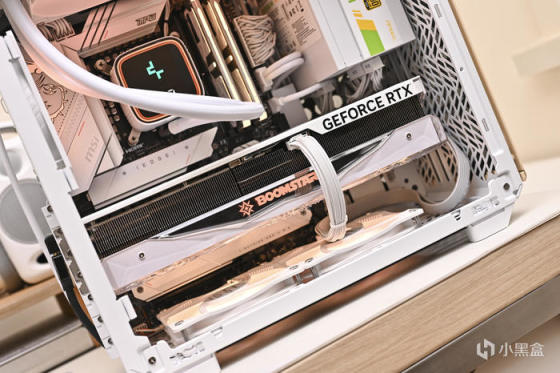

影驰 Galaxy GeForce RTX 4090 星曜 24GB OC 侧面灯效。

采用全新设计的星卓 III 散热系统，由全覆盖均热板+ 9 根镀镍符合热管+大面积散热鳍片构成，纯白底色正面和背板，四周采用包边设计衔接，将白色进行到底。外壳支持 DIY 个性设计，且不影响保修。

多层折射镜面设计的星曜 Logo 灯。

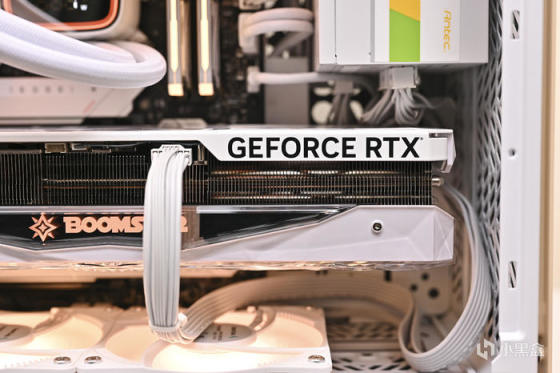

显卡右侧是 GEFORCE RTX 黑色字体标识。

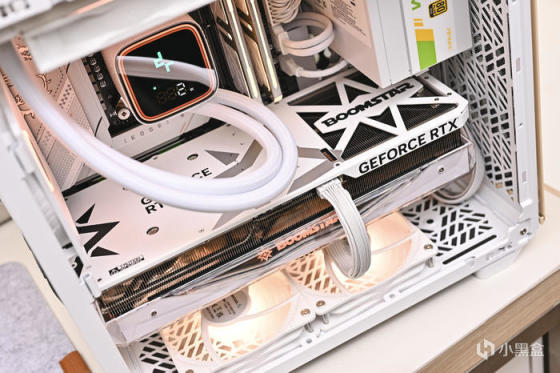

下方显卡导风罩三颗 102mm 静霜风扇 ARGB 灯效。

显卡金属背板白色设计，左侧为星曜星形造型。

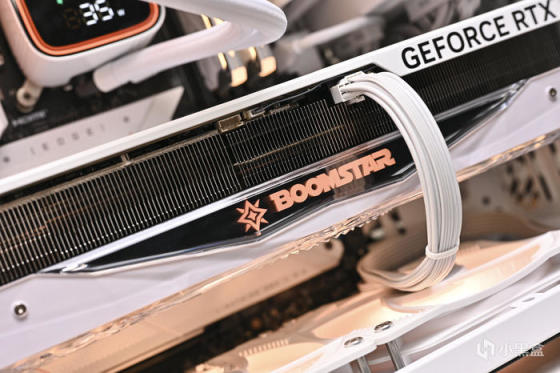

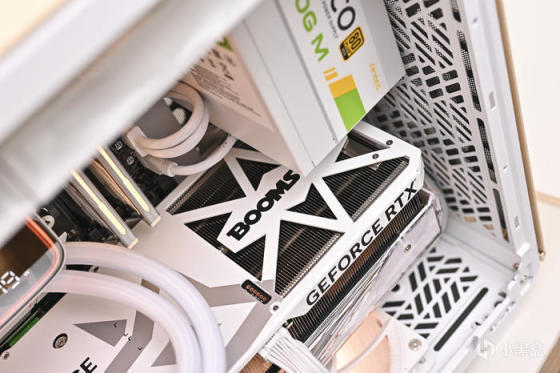

显卡右侧则是 BOOMSTAR Logo。下方做了几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

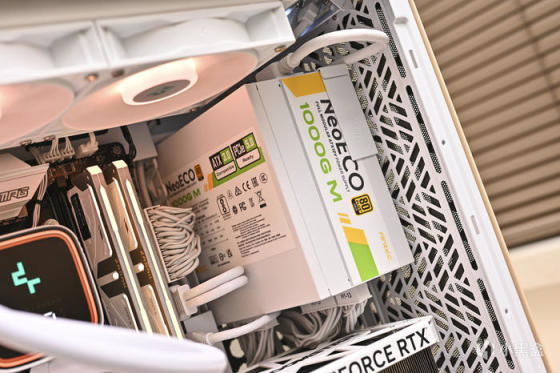

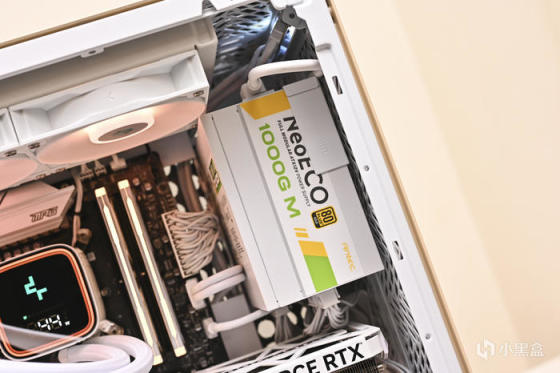

安钛克 NE1000W ATX3.0 金牌全模组。通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，采用全日系电解电容，高规格铜片式变压器，无导线输出模块，全桥 LLC 谐振 + 主动式 PFC + DC-DC +同步整流，50% 负载下，转化效率为 92.71%，达到白金转化效率标准。

原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能，支持高瞬时功耗。

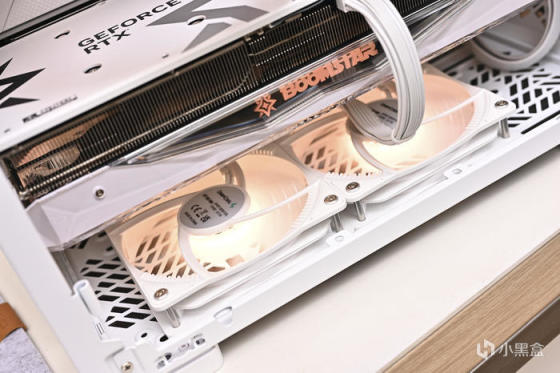

底部 2 颗九州风神 CF120 White 魔影白色版风扇灯效。

固态硬盘来自影驰 HOF EXTREME 30 M.2 PCIe 4.0 2TB，连续读写 7000/6500 MB/s，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低。搭配曲镜白泳散热器，CNC 切割曲面设计，散热效能较上一代提升 25%。

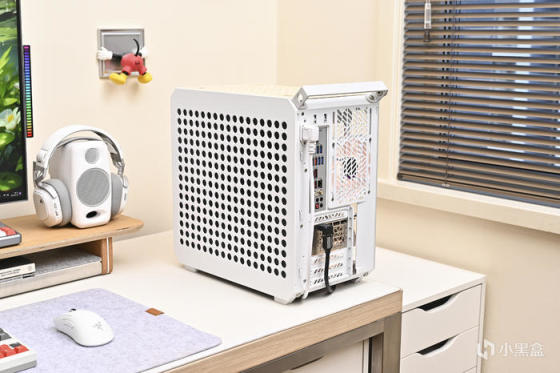

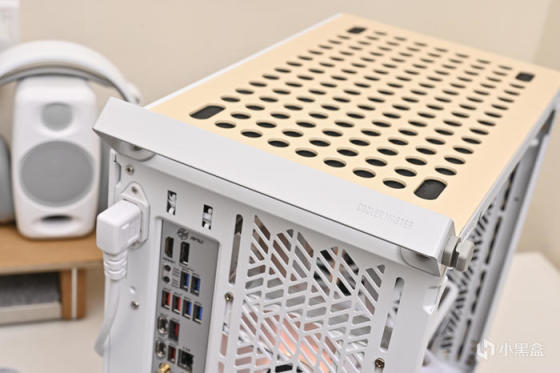

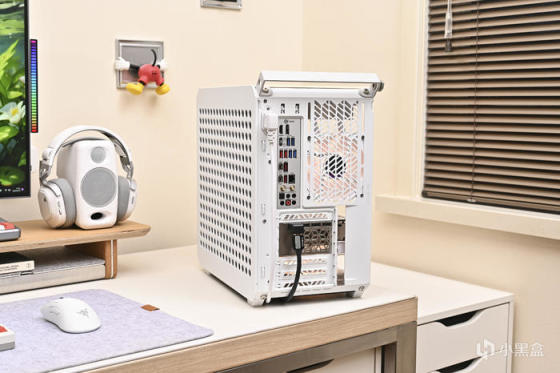

机箱尾部展示。

机箱尾部提手默认为白色。

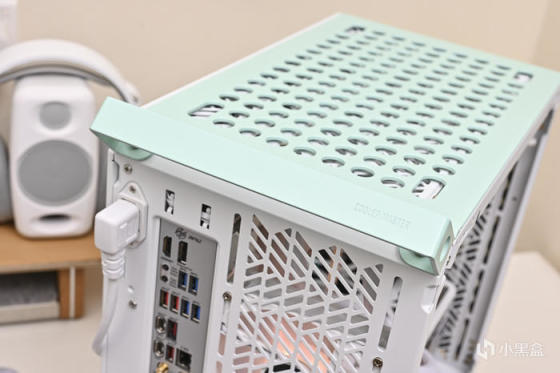

若采用薄荷绿色面板，可把附送的同色提手替换。

机箱尾部提手侧面有一个迷你 GEM 挂钩。可以收纳耳机、整理充电线材等功能。也可以取下安装到其他带圆孔的面板使用。

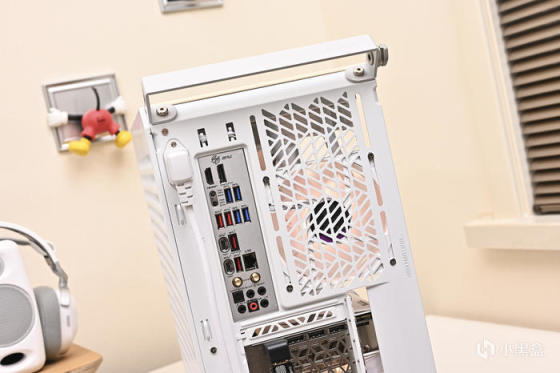

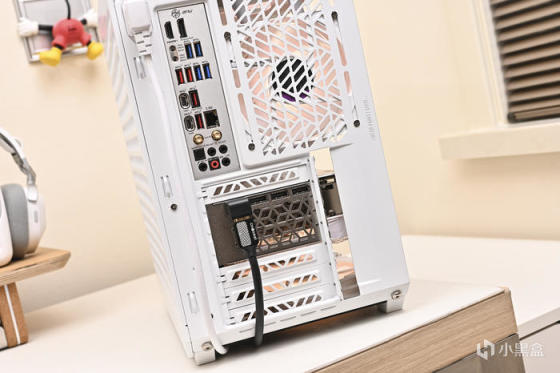

机箱尾部左上方为电源接口，中央为主板 I/O 接口，右侧为 1 颗 120mm 风扇位。

下方为显卡接口，采用 7 槽位 PCIe 挡板，通过附赠的显卡支架可实现显卡竖装。

二、配件开箱。

主板来自微星 MSI MPG Z790 EDGE WIFI DDR5 刀锋。

附件包括若干说明书以及保修卡，一张线材标注贴和彩贴纸。

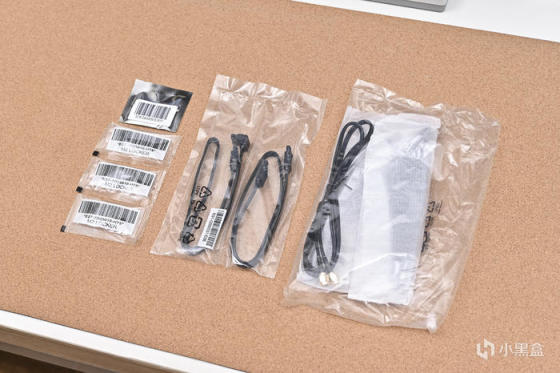

两根 SATA 线，一个鲨鱼鳍座式 WiFi 天线，一个驱动 U 盘，以及若干 M.2 SSD 固定螺丝和快拆基座。

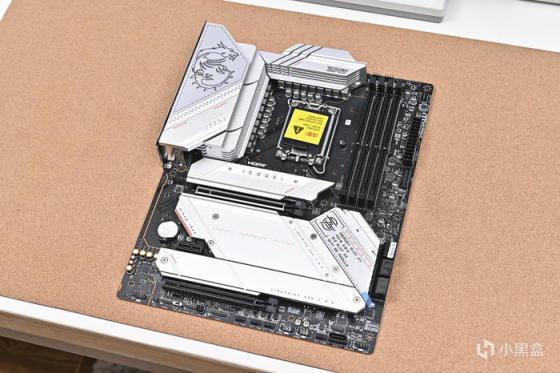

主板正面一览，主板为标准 ATX 版型，6 层 PCB 2oz 加厚铜设计，级外观延续了以往微星 Edge (Ti) 系列传承的银白配色添加了富有科技感的斜纹风格切线。

主板采用微星第三代钛金电感， 16+1+1 相 (Core+GT+AUX) CPU 智能供电，Core 每相搭配一颗 ISL99390 (90A)，GT 一相搭配一颗 RAA220075 (75A)， AUX 一相搭配一颗 MP87670 (80A)。供电散热模组采用 L 形前后侧供电散热布局，两侧的散热模块均内嵌热管，并互相连结以平衡发热，散热模块侧面做了大量的开槽以及斜切，让散热面积更大，保障供电低温可靠稳定。

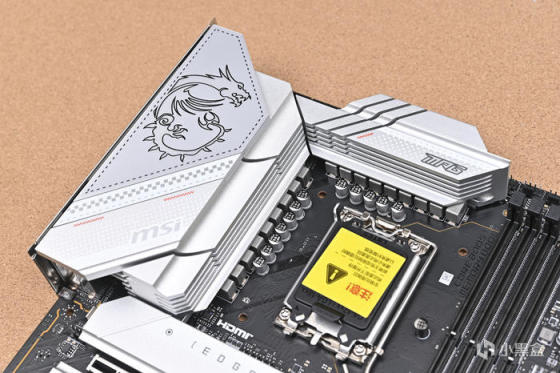

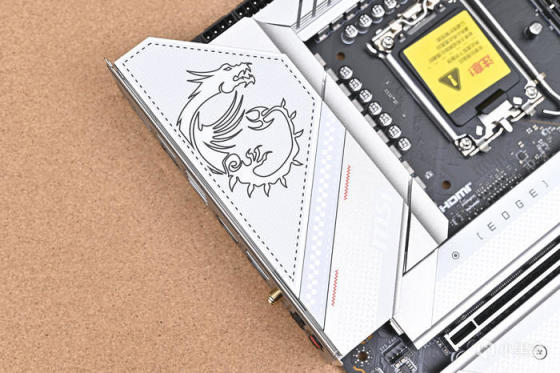

主板 I/O 供电散热上盖经典的 MSI 龙，具备 ARGB 灯效，可与主板神光同步。下方还有一些几何纹理点缀。

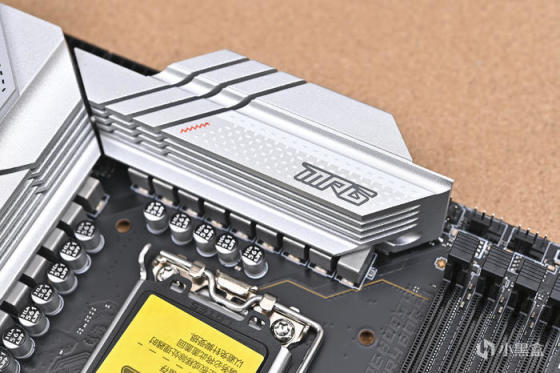

厚实的 VRM 供电散热装甲上的 MPG 标识。

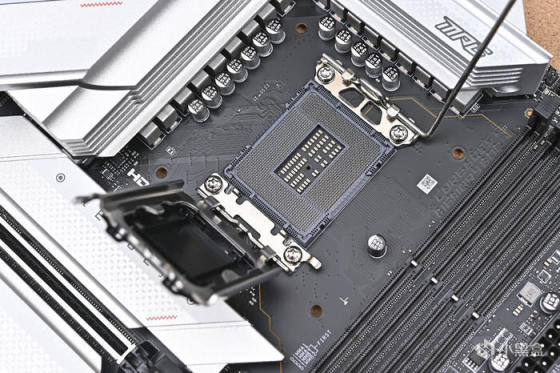

主板采用 Intel LGA 1700 CPU 底座，对扣式锁紧设计，支持 Intel 12 代以及 13 代酷睿处理器。

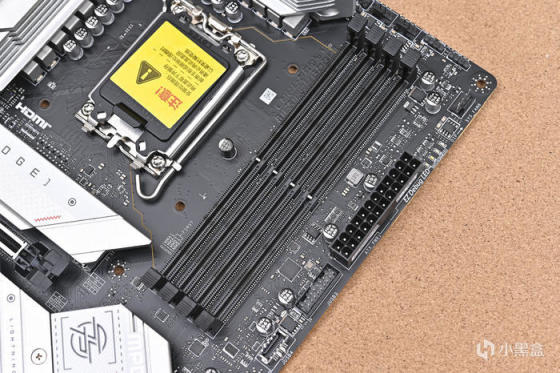

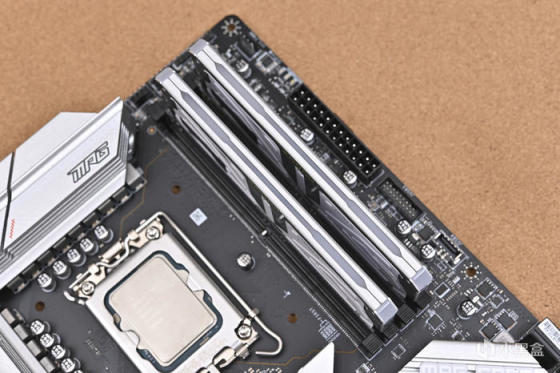

微星 MPG Z790 EDGE WIFI DDR5 板载四条 DDR5 内存插槽，支持 Intel XMP 3.0 一键超频，最高支持 128GB DDR5 7200Mhz（OC+）的内存插槽，配备有内存加速引擎，通过线路独立设计，降低阻抗并降低干扰，保障内存信号稳定可靠。此外，采用传统的双卡扣设计内存插槽。右上角具备 Debug 侦错灯方便排查硬件故障错误，下方还有 1 组前置 USB 3.2 Gen1 19pin 插口，以及一个前置 USB 3.2 Gen2 Type-C 插口。

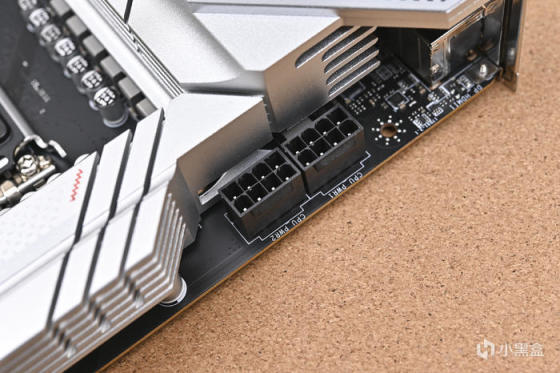

主板 CPU 供电为双 8Pin 设计。

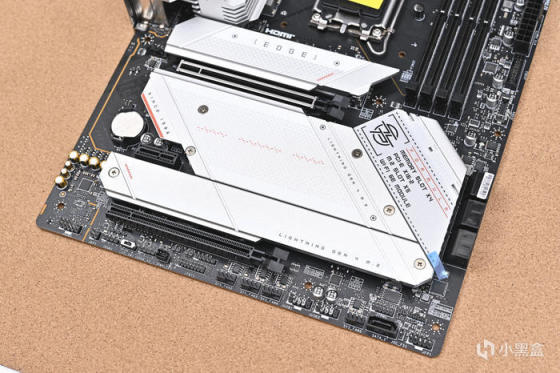

来看主板下方，主板下部覆盖有大面积冰霜铠甲，为芯片组、M.2 SSD 提供低温稳定可靠的运行环境。PCIe 扩展插槽方面，采用 SMT 工艺和钢铁装甲加固，由 CPU 提供 1 根加固型 PCIe 5.0 x16 全长插槽，由芯片组提供 1 根 PCIe 3.0 x1 插槽以及 1 根 PCIe 4.0 x4 全长插槽。

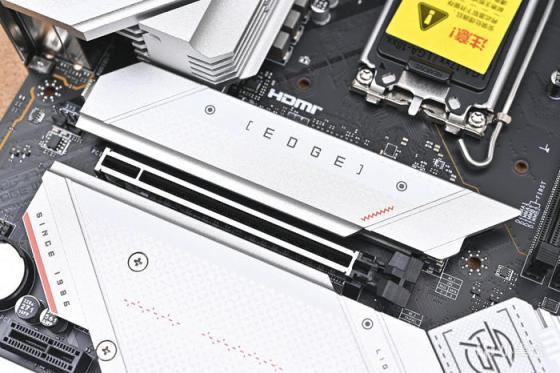

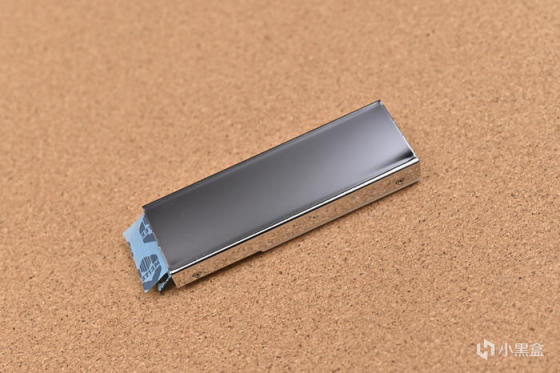

最上方的的 M.2 散热片，表面印有 Edge 字样。

此散热片采用免螺丝的按压式卡扣结构进行固定，一压一按即可安装完毕，非常便捷方便。

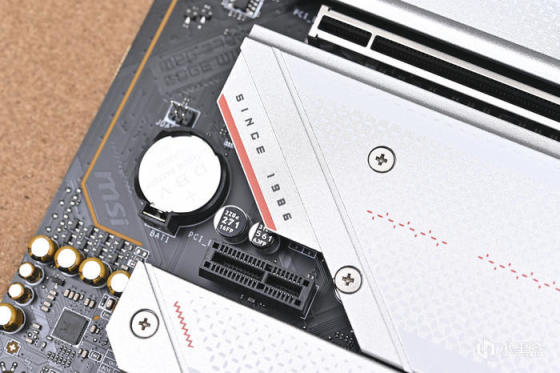

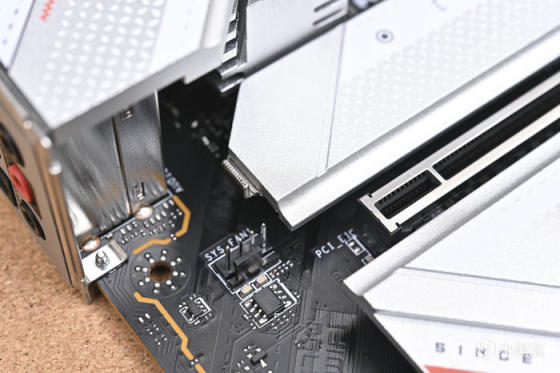

印有成立于 1986 年的微星历史标语。

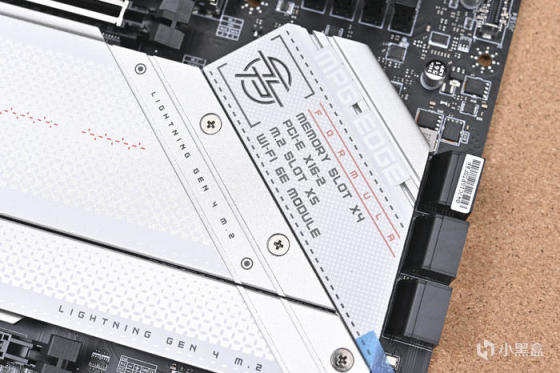

主板南桥芯片组表面标注了主板的配置特性以及 MPG Logo 以及 MPG Edge 字样。

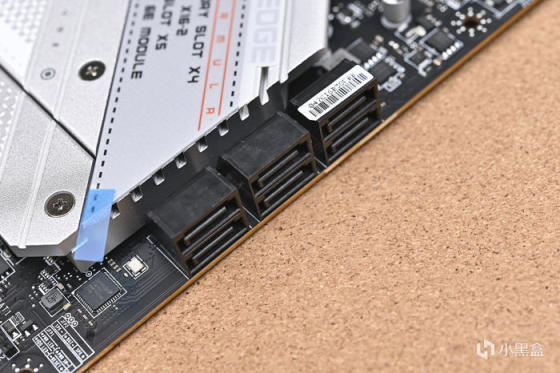

侧面配备 6 个 SATA 6G 存储端口。在右下角还有额外 1 个垂直于主板的 SATA 6G 存储接口。

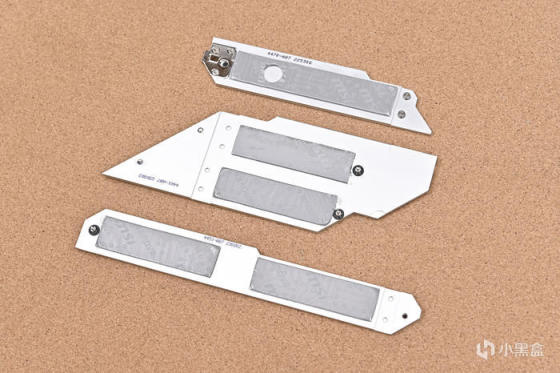

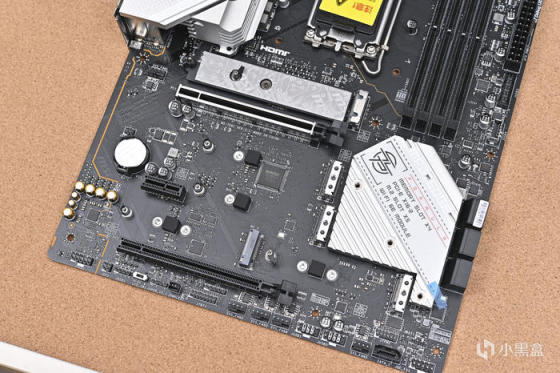

拆除散热装甲，可以看到主板提供高达 5 个 M.2 SSD 槽位。最上方的 M.2_1 插槽由 CPU 提供，最大速率 PCIe 4.0 x4 ，支持 2260/2280/22110 尺寸规格；中间的 M.2_2、M.2_5 插槽均由芯片组提供，最大速率 PCIe 4.0 x4，支持 2260/2280 规格；底部左侧的 M.2_3 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，支持 2242/2260/2280 尺寸规格，并兼容 SATA 模式 SSD；右侧的 M.2_4 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，支持 2242/2260/2280 尺寸规格。

所有散热装甲背面均预贴了导热贴。

板载音频区为 Realtek ALC4080 Codec，具备隔离线，保证信号纯净无干扰。

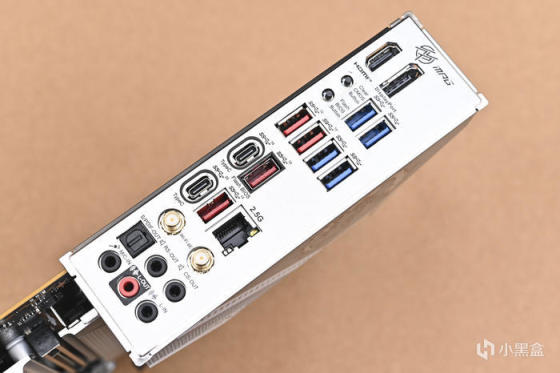

后方I/O接口方面，从上到下分别为：1 个核显 HDMI 2.1、1 个核显 DP 1.4、1 个清除 CMOS 按钮、1 个 BIOS 刷新按钮、4 个 USB 3.2 Gen1(4x Type-A)、5 个 USB 3.2 Gen2(4x Type-A+1x Type-C)、1 个 USB 3.2 Gen2x2(Type-C)、1 个 2.5Gbps 有线网络、2 个 Wi-Fi 6E 无线接线端、音频接口为 5 个 3.5mm+1 个 S/PDIF 光纤输出的音频接口组。

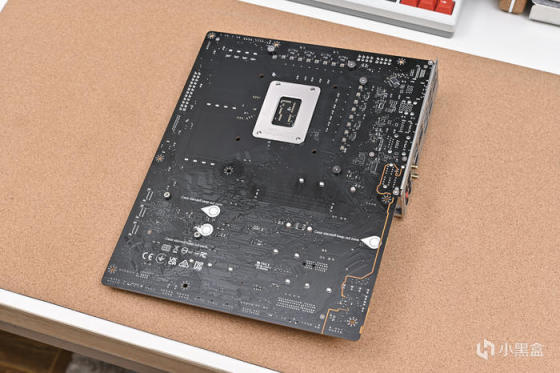

主板背面，为无背板设计，焊点饱满，做工扎实。

显卡来自影驰 Galaxy GeForce RTX 4090 24GB 星曜 OC。外包装非常巨大，中央是二次元形象全新盖板的星曜娘，机甲风格极具未来感。

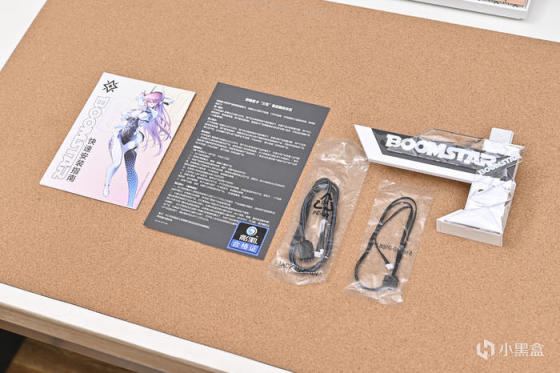

包括星曜娘主体快速使用指南、合格证以及质保卡一张。两根 5V3Pin ARGB 同步线、一根用于显卡直连主板进行灯效同步，另一根则为一分二转接线，当使用显卡支架时让显卡和支架均可同步主板灯效。

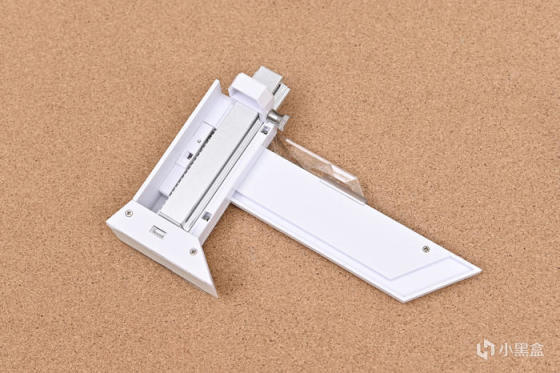

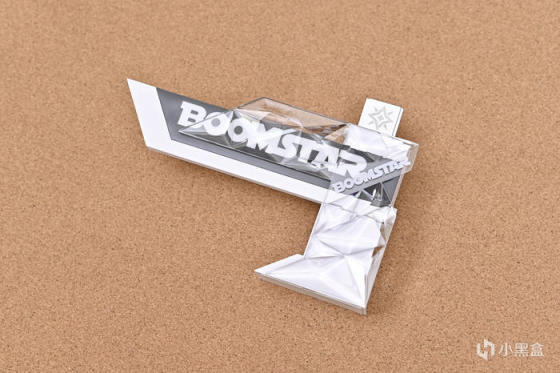

全新设计的 ARGB 显卡支撑杆套件。这款幻彩支架和星曜显卡采用统一的设计语言，支持炫彩光效并可自有调节高度。

背面可见支架主支撑杆为银色阳极氧化铝合金材质，兼顾又轻便，最下方接口为支架灯效接口。

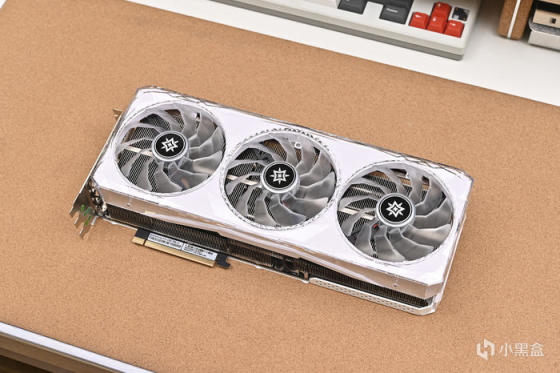

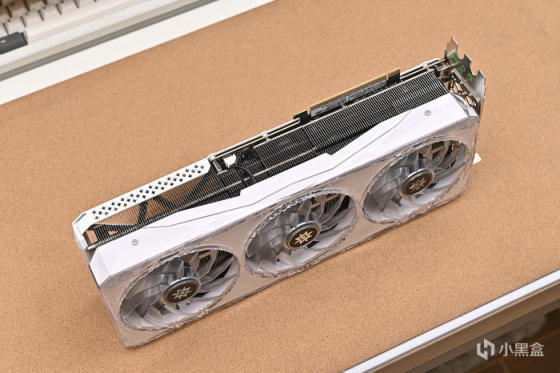

取出显卡本体，影驰 GeForce RTX 4090 24GB 星曜 OC 采用全新设计的外观设计，整体尺寸为：354x157x72mm（含挡板），采用全新设计的星卓 III 散热系统，由全覆盖均热板+ 9 根镀镍符合热管+大面积散热鳍片构成，纯白底色正面和背板，四周采用包边设计衔接，将白色进行到底。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心代号 AD102-300，TSMC 4N 核心工艺，拥有 16384 个 CUDA，核心频率 2235MHz，加速频率 2580Mhz，显存为 24GB GDDR6X，显存位宽 384-bit，显存频率 21Gbps，支持光线追踪/ DLSS3.0 技术，采用 20+4 相全贴片数字供电，安全且兼顾散热，功耗 450W（MAX 550W）。

显卡正面经典的透明水晶外壳采用钻石切割设计，可以折射出不同角度的炫彩视觉效果，同时可拆卸供玩家个性涂装使用。

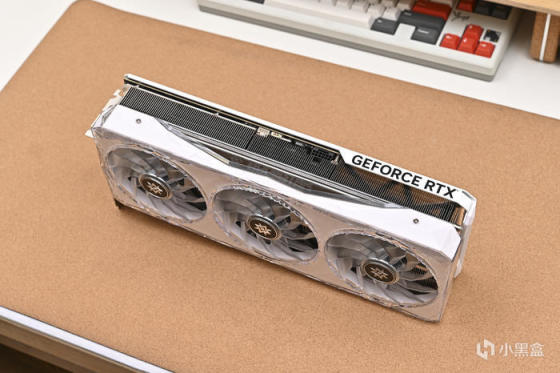

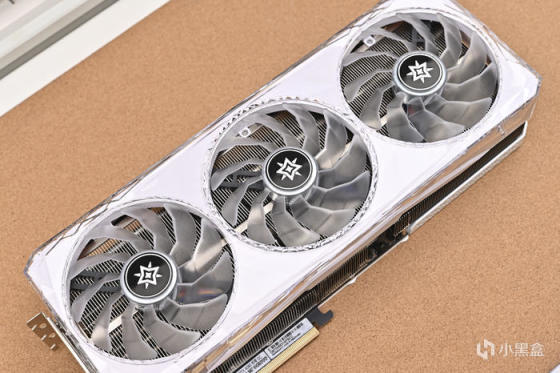

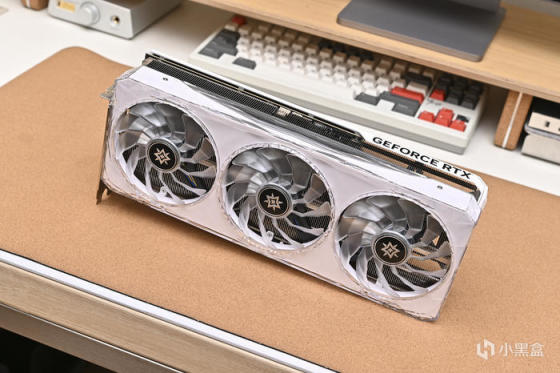

正面标配 3 颗 102mm ARGB 静霜风扇，采用三折式扇叶设计，风流更强，加快显卡热量传递，同时支持智能风扇停转，低负载下降低噪音和减少功耗。

显卡侧面中央是 Logo 灯，采用多层折射镜面设计，支持 ARGB 灯效，Logo 灯+ARGB 三风扇+定制支架构成了全新星曜 ARGB 灯效系统。

多层折射镜面设计的星曜 Logo 灯。

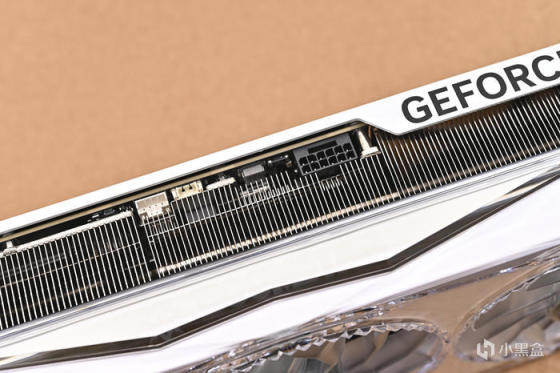

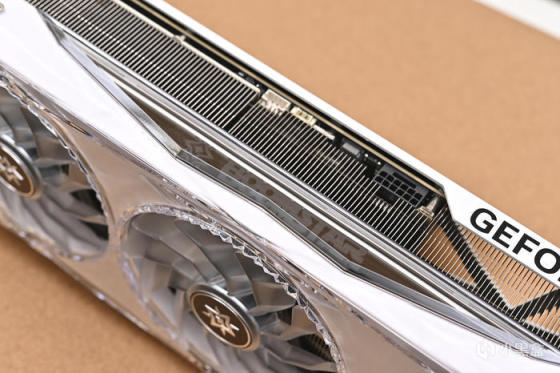

显卡供电接口位于 Logo 灯上方，为全新12VHPWR 供电接口，支持 PCI-E5.0规范，单口可达 600W。旁边还有显卡 ARGB 同步接口。

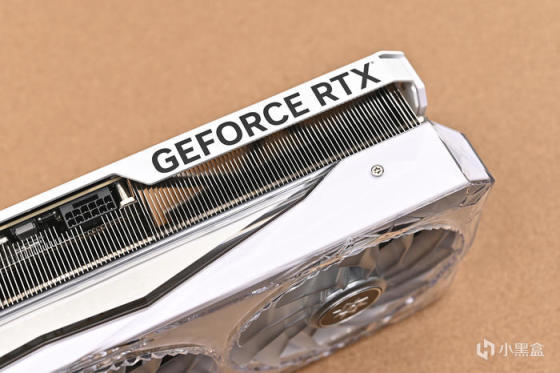

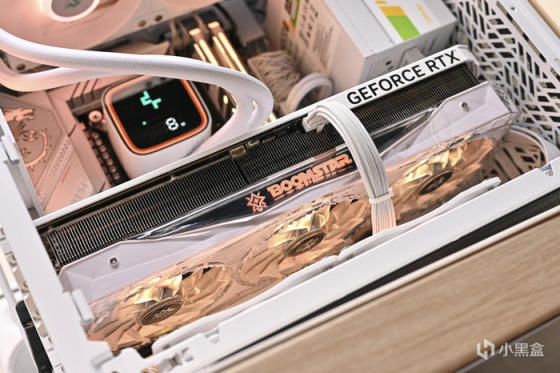

显卡右侧是 GEFORCE RTX 黑色字体标识。

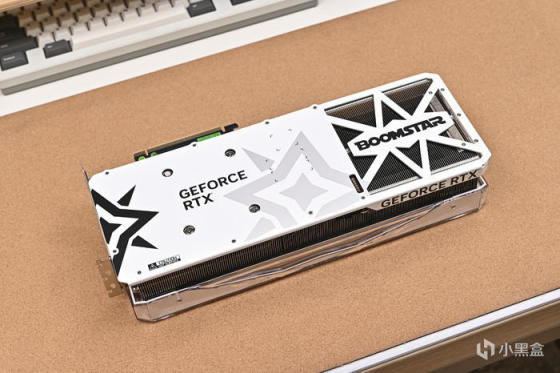

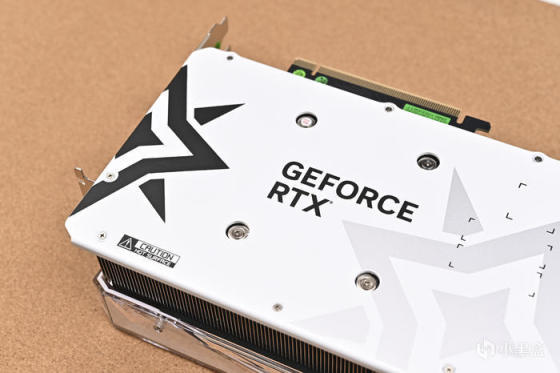

显卡背侧于统一为白色设计。

左侧为星曜星形造型，中央印有 GEFORCE RTX字样。

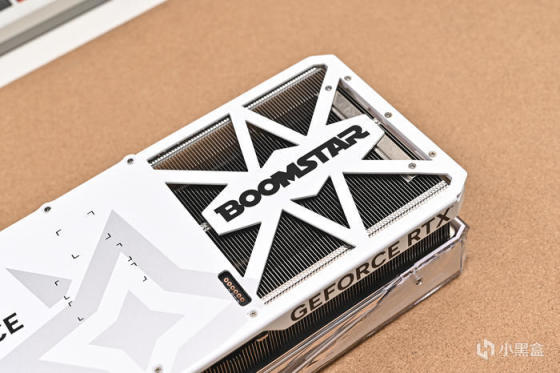

右侧则是 BOOMSTAR Logo，下方做了几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

另一侧则可以看到影驰 GeForce RTX 4090 24GB 星曜 OC 强大的星卓 III 散热系统。由全覆盖均热板+9 根镀镍复合热管（4x8mm+5x6mm）+大面积散热片构成，迅速传递显卡热量。

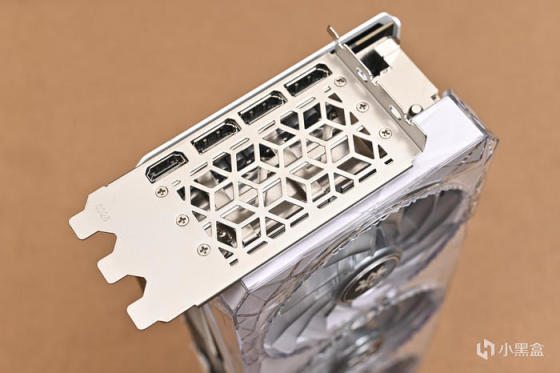

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 输出。

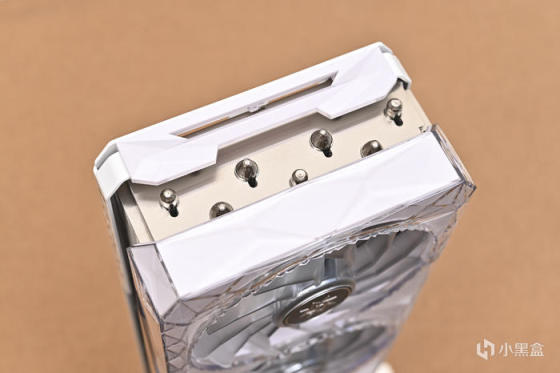

显卡尾部可以看到显卡的9 根镀镍复合热管（4x8mm+5x6mm）。

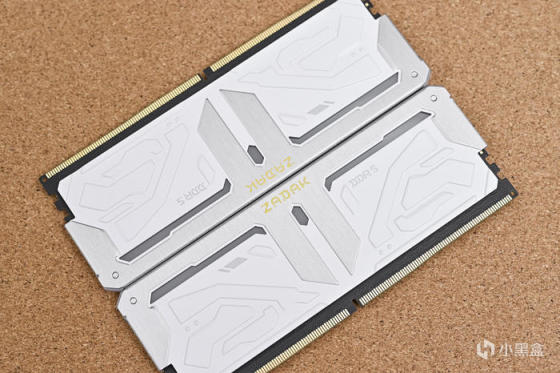

内存来自宇瞻 Zadark Spark RGB DDR5 6000 32GB（16GBx2）。

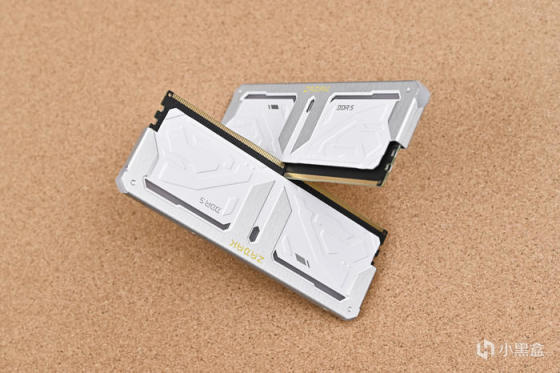

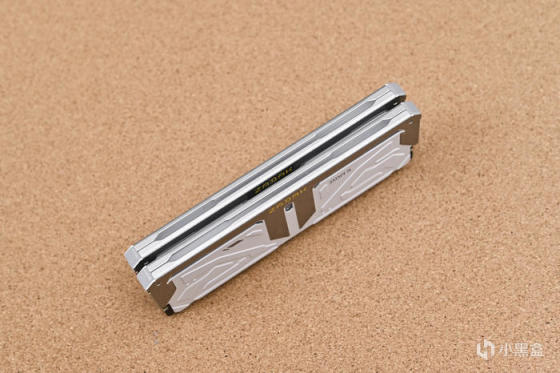

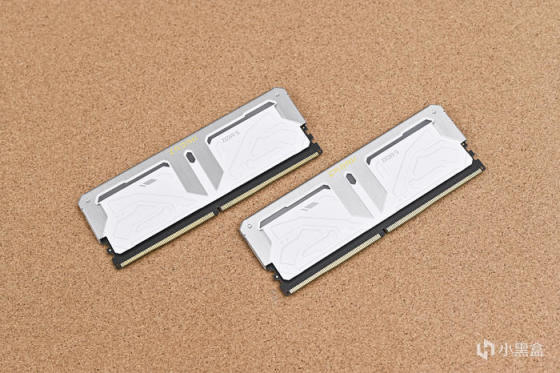

这款内存银白色设计，上方柔光罩被发丝纹铝合金罩包裹，下方为白色喷涂散热装甲，上方凹凸印有科技棱线，整体设计感十足。具体参数为：时序 C40-40-40-96，电压 1.25v，32GB（16GBx2）。

内存尺寸：高 5cm、宽 13.6cm、厚 0.97cm。搭载电源管理芯片，强化散热设计，电源稳定更有效率，支持 ON-DIE ECC 纠错机制，通过了 AMD EXPO / Intel XMP 双平台认证。顶部发丝纹保护罩中央黄色字体的 ZADAK Logo。

顶部柔光罩专利五段式超广角灯效，借由材质交错设计，呈现有宝石形状的镂空导光效果，支持各大厂家主板 ARGB 灯光同步。

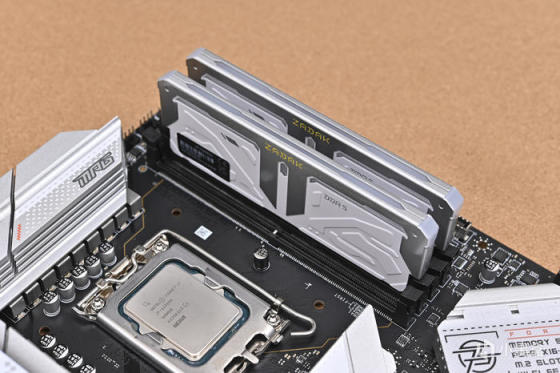

安装到主板效果。

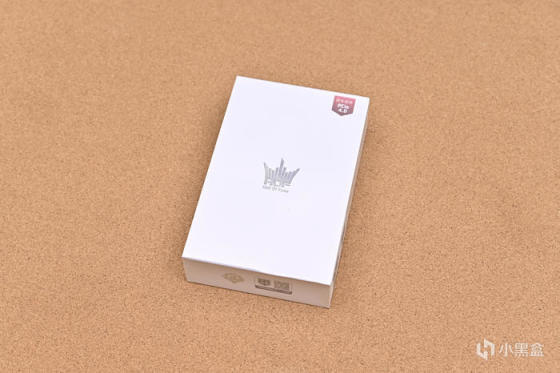

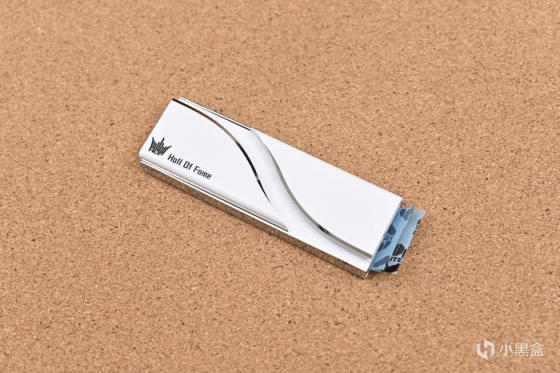

固态硬盘来自影驰 Galaxy 名人堂 HOF EXTREME 30 M.2 PCIe 4.0 2TB。

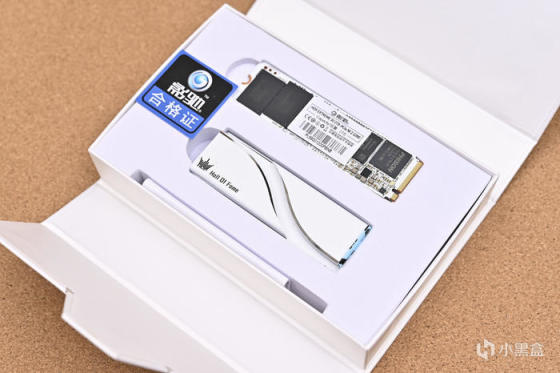

打开磁吸盖板，内部白色发泡海绵包裹 SSD、散热器，保护运输安全，还有一本使用指南及合格证。

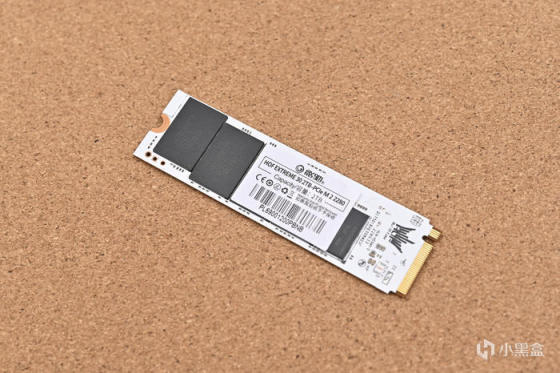

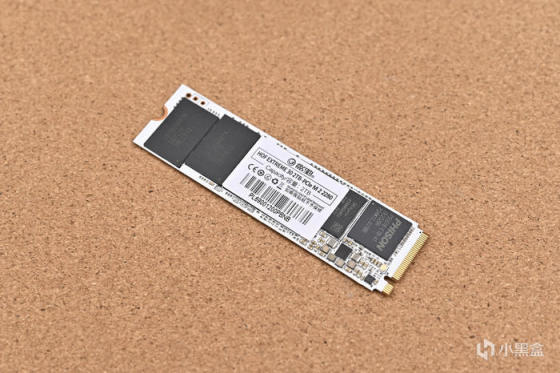

这款固态硬盘采用少有的白色 PCB 设计，支持 NVMe 1.4，PCIe 4.0x4，连续读写 7000/6500 MB/s，4K 随机读写 700000/650000 IOPS，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低。
