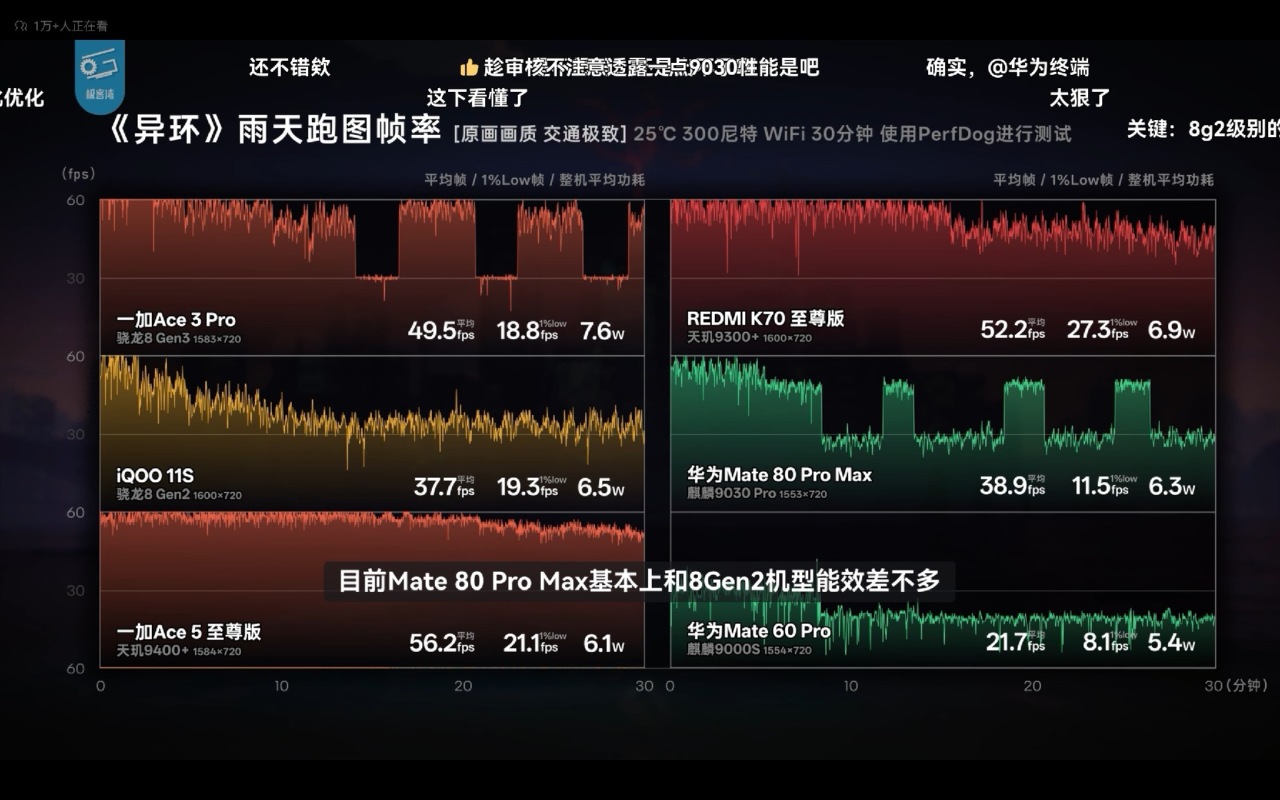

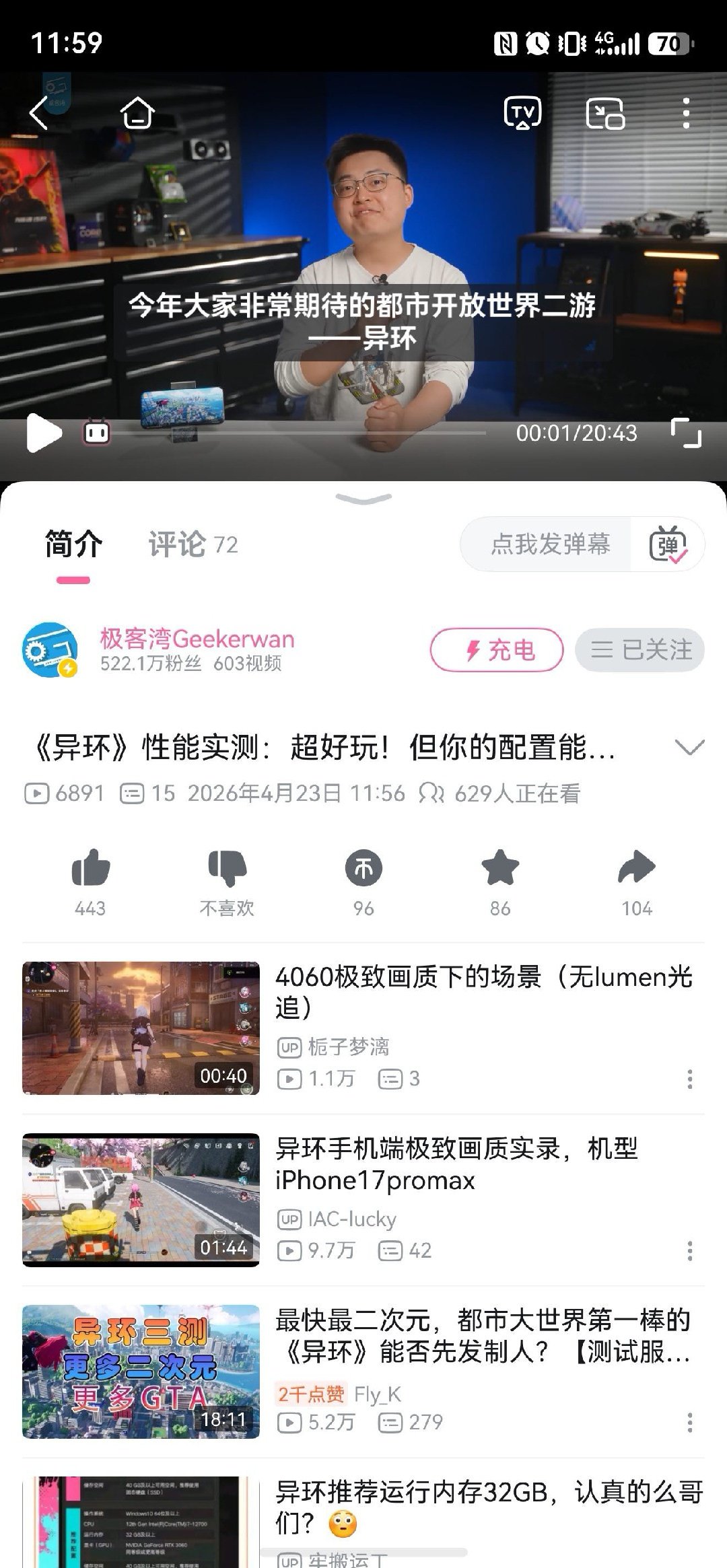

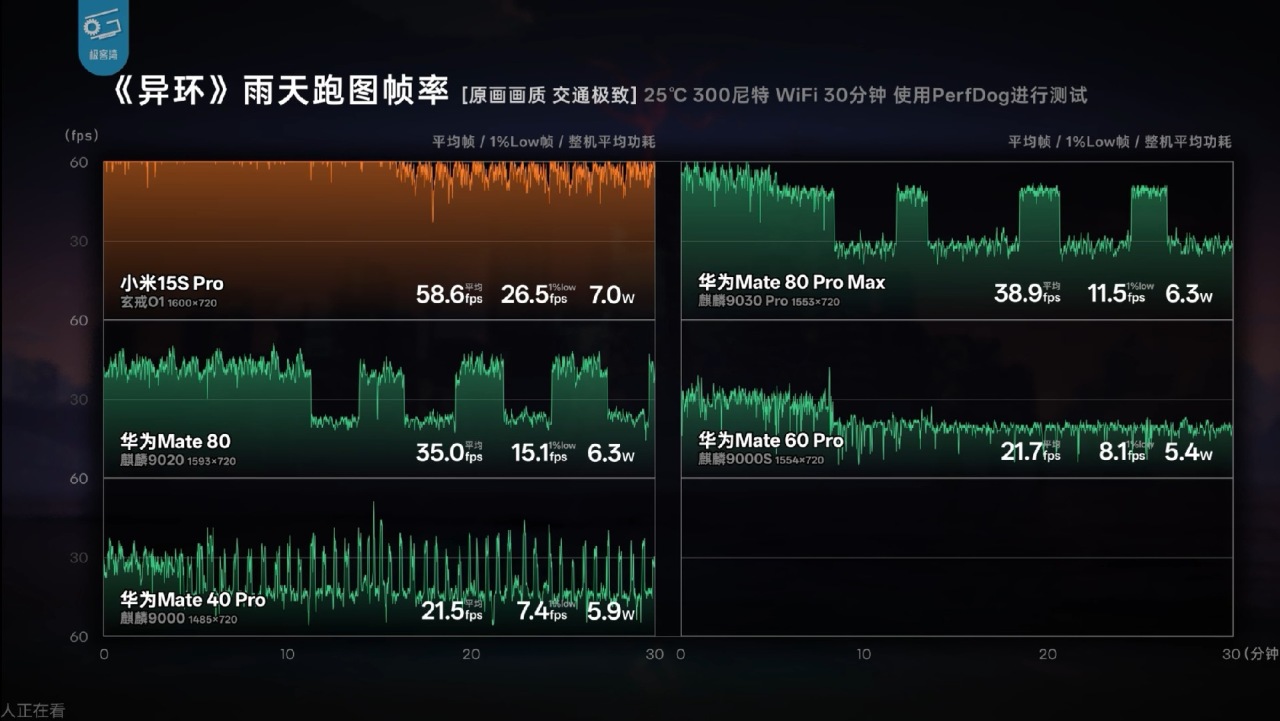

极客湾麒麟9030p ue5大作游戏最新性能实测出来了

省流:8g2水平

9000s 平均21.7fps

9020平均720P,35帧

9030p 39帧

9030s CPU接近9030p,GPU接近9020

9030s 8030性能分析,还有9030P工艺分析

还有麒麟9050还有第二弹鸿蒙PC

麒麟9050的参数已经被提前爆出来了,CPU1*3.05+3*2.75+4*2.25+2*2.05

gpu马良950,8CU

npu80T算力

高通小吧给的数据,已经爆料过9000S,9010,9020,9030pro和甚至p90pm上面的那颗9030S的参数都爆料了

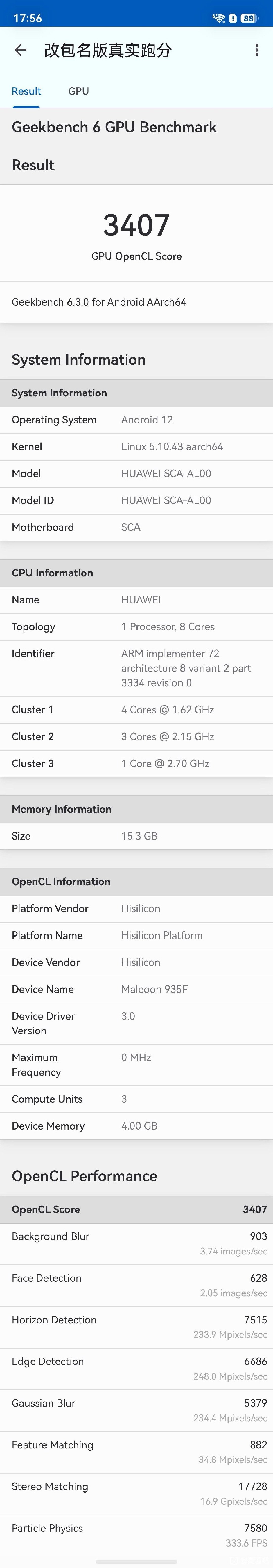

8030超频版9030S

1*2.85+3*2.25+4*1.75

3CU 933MHz

小树的数据不用怀疑,都已经被官方约谈过了,短焦郭静这几个都是抄的他的数据

Kirin X90 Refresh

4*2.45GHz Linxi big+4*2.1GHz Linxi big+2*2.15 Linxi middle(仅各核超频0.1-0.15GHz,其余几乎没动)

9030 Pro也会上PC,不清楚啥时候上。

X9下次迭代预计明年下

半年,规模到时候再说。

x90r先不谈,我们先来谈9030s,也就是超频版8030的实际水平

8030的实际GPU水平已经可以说是十分甚至9分的接近甚至超过9020,相当于7+g2水平接近

CPU超过9020,单核9030p才2.75g,8030也就是9030s已经达到2.7G了,远超9020的2.5ghz,接近,甚至达到了7+g2~7+g3水平

实际综合来看综合性能就是超过9020水平

麒麟9030的N+3基本实现了新凯来专利里5nm级别metal pitch

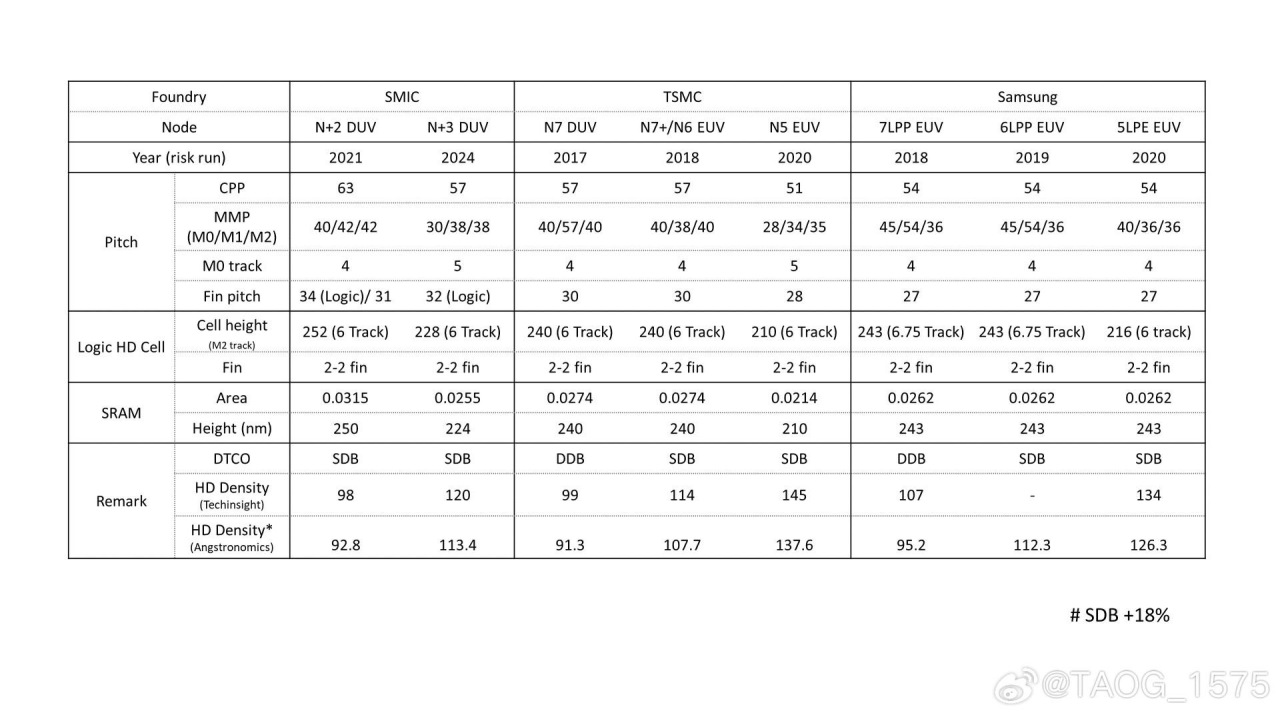

看了下各种参数对比,纯参数而言,这N+3工艺已经进入到其他厂商DUV商业生产的未知领域了。因为这参数的时候其他竞争对手都转向了EUV生产了,没有在DUV商业生产这个参数的工艺了。下面详细展开说说

芯片制造后段(BEOL层)已经实现了前无古人的纯duv制造metal pitch 30nm(英特尔也用了一张euv光罩才实现),相比n+2更是实现了44nm到30nm的激进微缩。只不过中段(MEOL)和前段(FEOL)微缩程度没跟上,导致没有彻底实现台积电标准n5,而MEOL层和光刻机无关,所以smic有机会继续演进,实现纯n5级别密度。

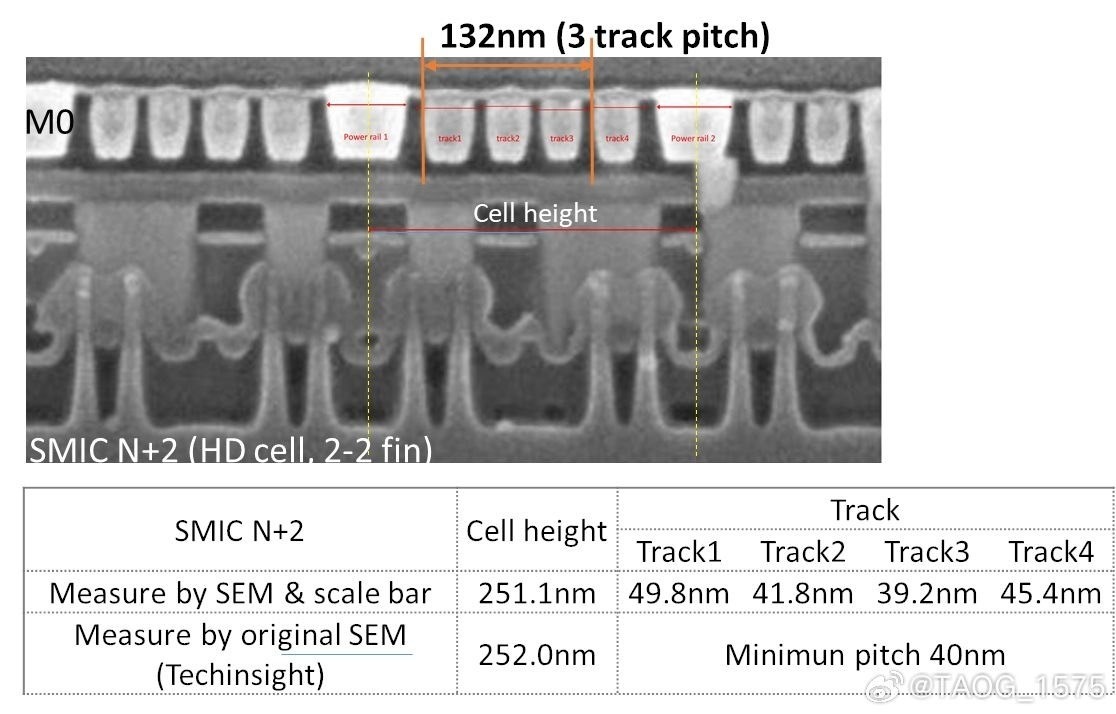

这次N+3有个特点,M0微缩得很激进,到了产业5nm附近水准,然而Cell height跟不上,所以只有微缩到228nm,这部分跟FEOL的缩小限制有关(也可能是因为MEOL某些制程能力导致FEOL无法缩那么小,就不细讲了)。

但是由于目前N+3的30nm M0 pitch,目前在228nm cell height下是塞入了5根track,这代表SMIC的BEOL已经可以在不增加难度keep在30nm pitch情况下,只要FEOL的微缩以后有跟得上,是可以借由将M0 track减少到最小的4根,是cell height微缩到198nm。

因此针对未来的路线,我猜明年市面产品应该是N+3的良率改良版,但是2027-2028产品也许有机会看到N+4(2026 risk run),尺寸考量到Gate pitch目前SMIC的微缩困难,G54H198(密度1378)应该是有机会的。

再配合刚刚的EUV消息,制程演进判断我觉得是:

2027-2028 DUV版 N+4(用于2028-2029市面产品)

→2028 EUV版N+4(2029市面芯片用到)

→2030 EUV版N-5 or 3nm芯片

SAQP如果技术工程体系完成构建,0.33NA EUV可以去死了。SAQP工程可用极限是20nm,那么30nm是可以实用化的。28nm就是TSMC N4,SAQP无非就是材料消耗大,仅此而已。但是对于大陆这点缺点微不足道。

那么SAQP实现N4 N3 pp就不是什么不可能的事儿,因为Intel已经趟过了,Intel 7实现了34nm,金属层实现了36nm,那么从36→30 Intel实际上也实现了,只不过EUV可以降低整体成本。

这才是Intel 4导入EUV的真实原因。但是这个成本比例对于大陆而言可以接受。eCu也是公开的。

说明30nm无论是工艺还是材料都有先行者趟过水了,后来者只要去试错堆出来,而中芯国际的N+1/N+2其实就是对Intel的追随,那么做SAQP的N+3 N+4更加无可厚非,SAQP的Fin Pitch容易但是BEOL难,所以需要攻克的难题不多,MMP SADP 40nm大家都能做了,现在谁能拿下MMP SAQP 30nm,那么就不存在卡脖子了,全球只有Intel完成了产线i-SAQP MMP 30nm,台积电走的是EUV跳线取巧,但是EUV单次曝光极限26nm,N3已经突破26nm了,结果很悲惨,24nm只在研发线完成,产线量产工程问题太多,所以台积电只能用EUV多重曝光,然而在N3B上摔得很惨。

一般建议EUV双重曝光直接上18nm,而不是在24nm这个危险区间游戏。避开缺陷悬崖。但是18nm不上BS-PDN就会崩,毕竟SRAM读写线与供电,没有背面供电缩减不下来。
