微星 MPG Z790 CARBON MAX WIFI II 暗黑MAX二代主板开箱测评
![]()
![]()
![]()
![]()
- 前言
今年的14代酷睿的Raptor Lake Refresh也使得各家厂商推出了Z790主板的修补与完善版本,前段时间微星又推出了一款Z790 Refresh 就是中高端MPG 系列的暗黑MAX二代——MPG Z790 CARBON MAX WIFI II,这款主板也依然保持其高端规格,包含强化设计的直出19(105A)+1+1 供电系统和更高频率7800+(OC) MHz的DDR5内存支持,以及PCIe 5.0 插槽、Lightning Gen 5 x4 M.2、USB 3.2 Gen 2x2等等,还有高品质2oz 厚度铜的8 层PCB和伺服器等级用料、升级WIFI7无线与蓝牙5.4、5G LAN,还配置了独立的双口USB4扩展卡,具体怎么样我们就从开箱、拆解、测试各方面展开吧。
![]()

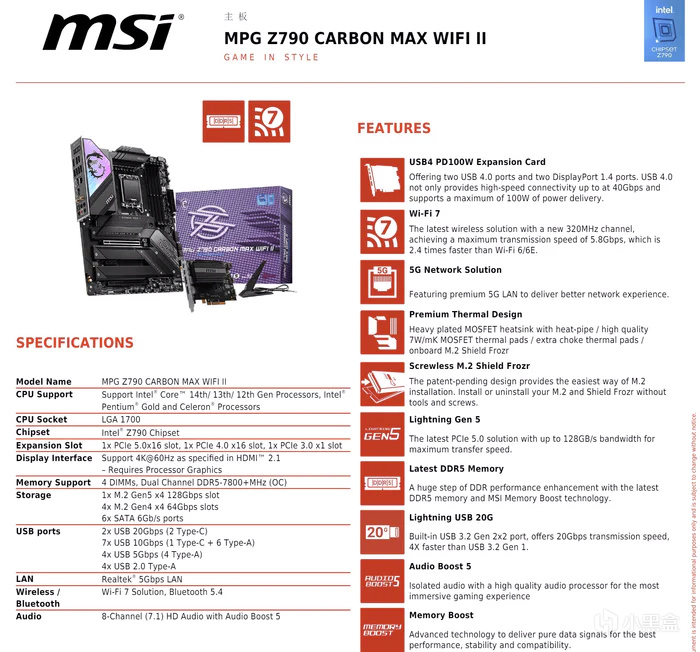

在开箱开始之前,我们首先来看一下官网的DATASHEET了解一下大致的参数
- 开箱
![]()

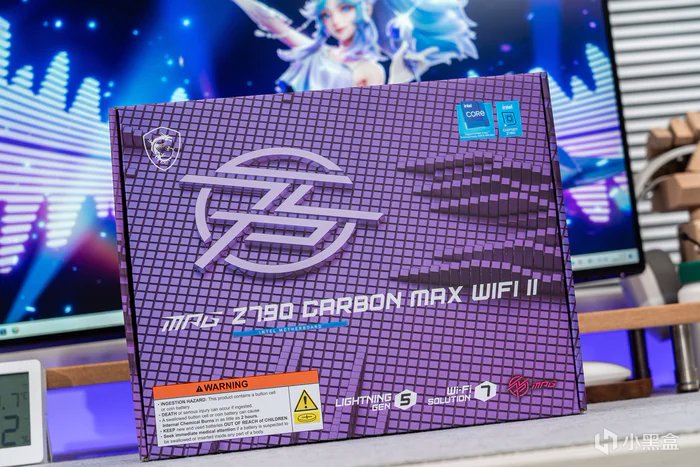

主板的包装依然是微星CARBON暗黑主板的紫色碳纤维纹理打底,主板顶部是微星龙盾徽标和英特尔的12-14代以及Z790蓝色双图标,中间的是MPG系列大logo和主板的型号:MPG Z790 CARBON MAX WIFI II,而下方是则是Lightning Gen 5 、 Wifi Solution 7和MPG的标志,左侧有一些内含电池之类的警告
![]()
主板的背面则是八大特性介绍,中间是参数和背板IO接口展示
![]()

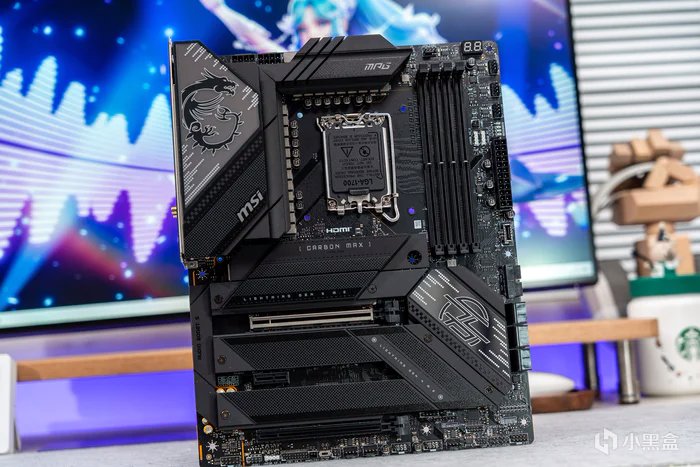

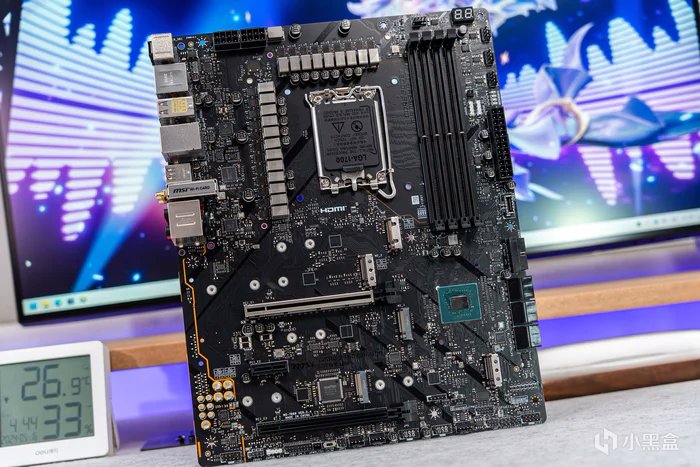

打开包装之后就可见主板啦,取出主板本体,厚实的PCB与厚重的散热盔甲,整张主板沉甸甸的
![]()

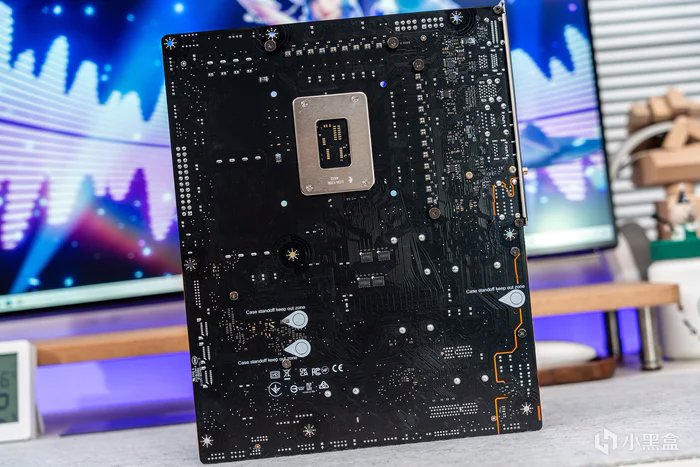

主板的背面,得益于采用全新的SMT焊接工艺和四倍强度加强焊点,主板的电器性能得到更大的发挥
![]()

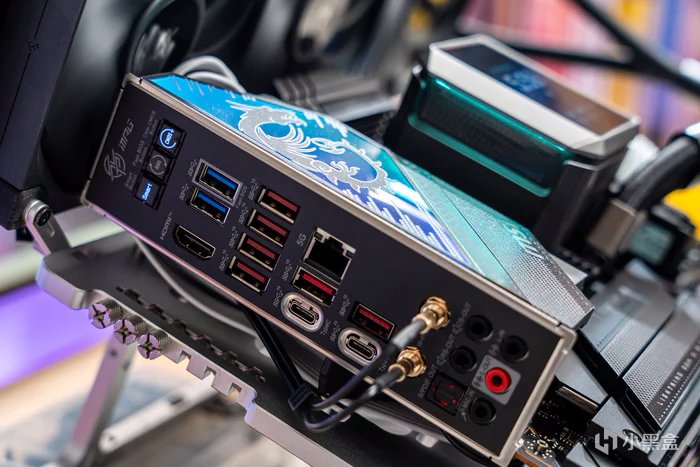

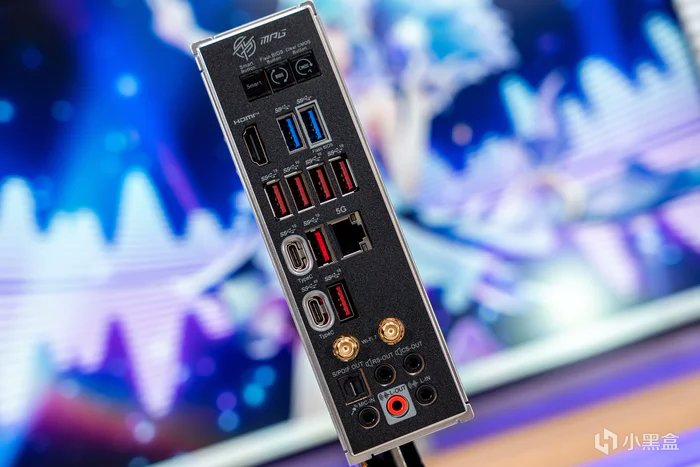

主板背板上几乎已经满了,除了顶部的MPGlogo外,从下至下依次是清除 CMOS 按钮、 更新 BIOS 按钮、 Smart智能按钮、2 个 USB 3.2 Gen 1 5Gbps Type-A 端口 、1 个 HDMI、6 个 USB 3.2 Gen 2 10Gbps Type-A 端口、1 个5G LAN 、1 个 USB 3.2 Gen 2 10Gbps Type-C 端口、1 个 USB 3.2 Gen 2x2 20Gbps Type-C 端口、2 个 Wi-Fi 7天线接口、5 个 音频插孔和1 个 光纤 S/PDIF 输出接口。其中WIFI7天线为不需要拧螺丝的新接口
![]()

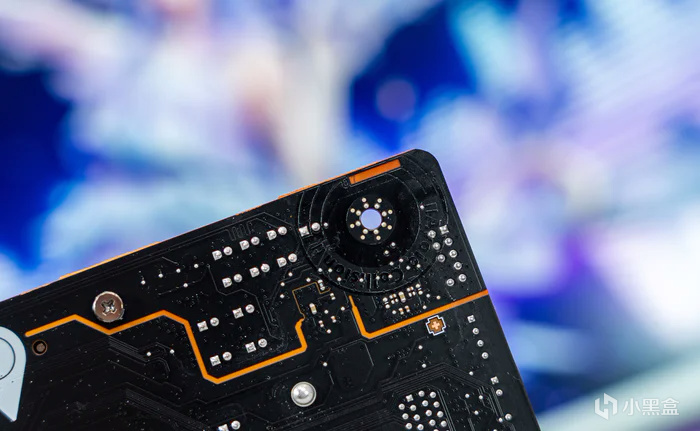

8层PCB的标识
![]()

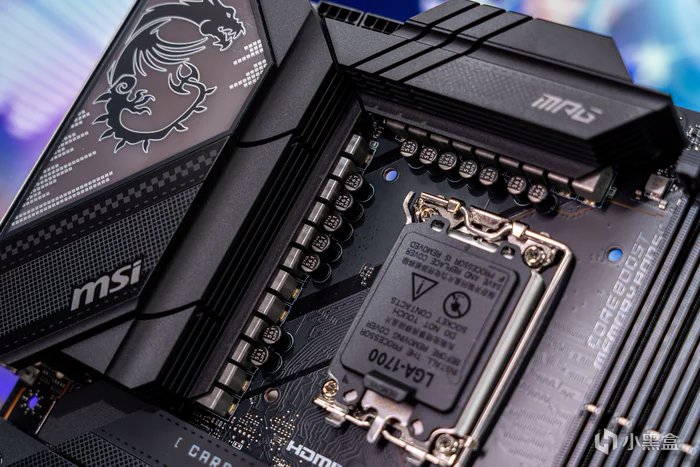

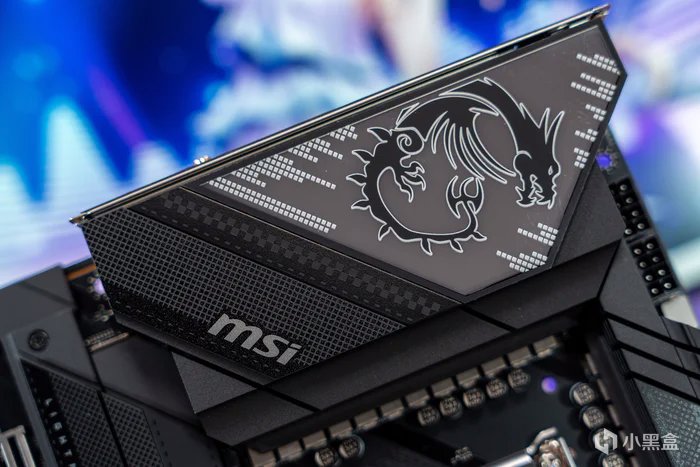

超级厚重的VRM扩展型散热片,上面带ARGB灯效的龙图腾与碳纤维纹理装饰,左下角带有MSI的logo
![]()

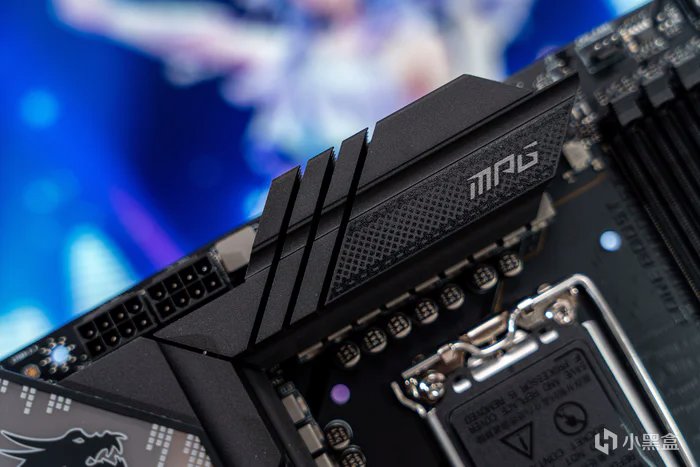

顶部是一样斜切开槽的VRM扩展型散热片和MPG标志,两片散热片使用铜管相连,中间是双8Pin的供电接口
![]()
整个供电采用微星的第三代钛金电感与黑金电容,以及超强的19+1+1相供电,更是使用了直出105A的处理器供电,使得让超频潜力不会因为主板而拖累
![]()

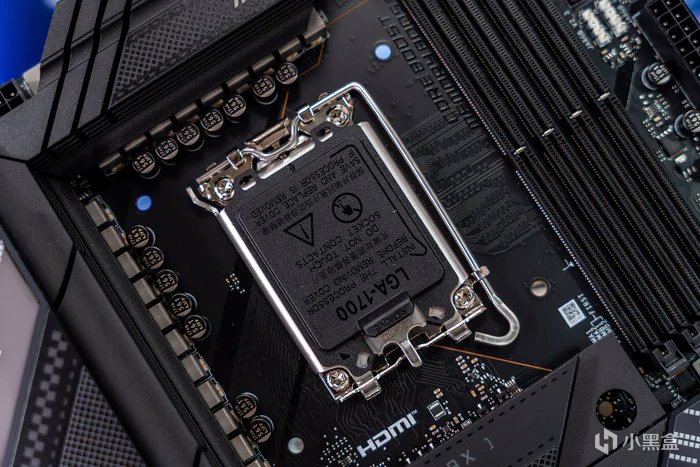

经典的三代传承的LGA1700插槽,如果能黑化的话就更完美了
![]()

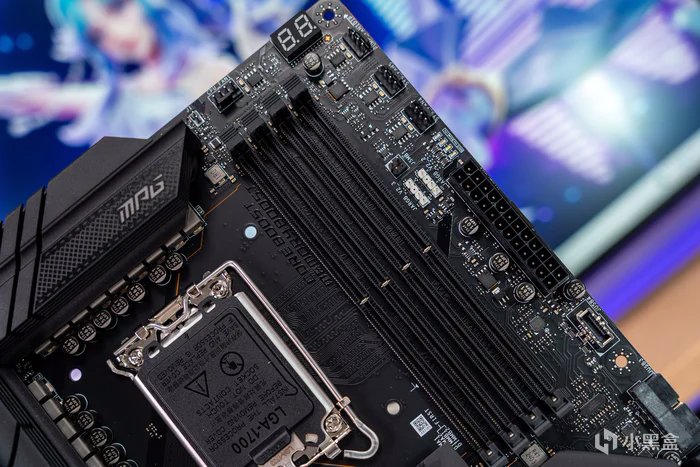

4条单边卡扣的DDR5内存插槽,搭配微星独创的MEMORY TRY IT!可使DDR5内存超频潜力至7800+(OC) MHz以上的频率;右上角上具有侦错代码 LED 灯,右边的三个PWM风扇下面还有4个简易侦错 LED 灯,这两套板载灯基本可以判断遇到无法开机的各类故障源了
![]()

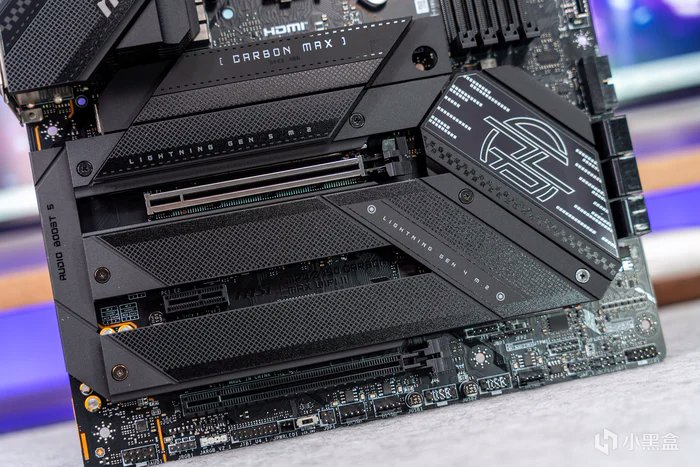

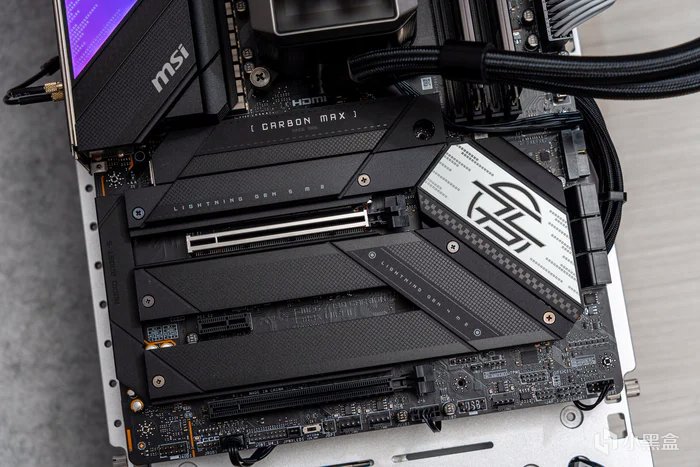

PCIE区域,三条PCIE插槽和5个M.2扩展位,PCIE插槽中第一条为配备钢铁装甲的PCIE5.0 X16(当第二条M.2接入SSD时速度为X8)来自于CPU,第二条PCIE3.0X1来自芯片组,第三条PCIE4.0X4来自芯片组
![]()

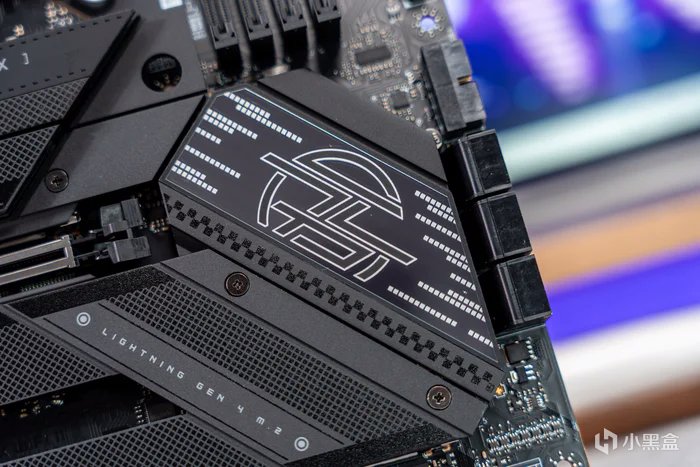

Z790上方的MPG系列芯片组散热片,上面是MPG的logo
![]()

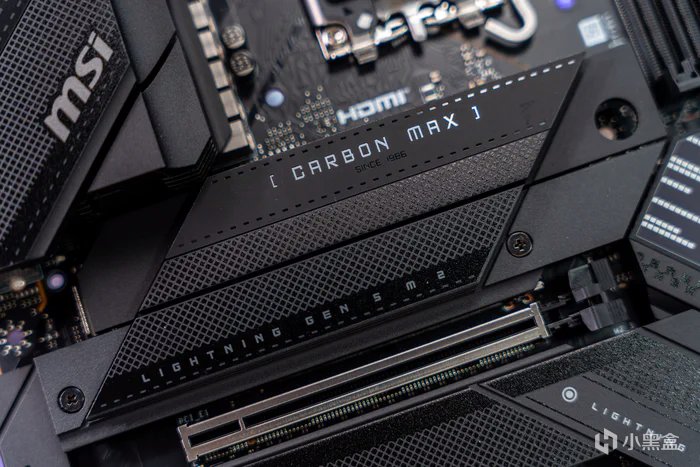

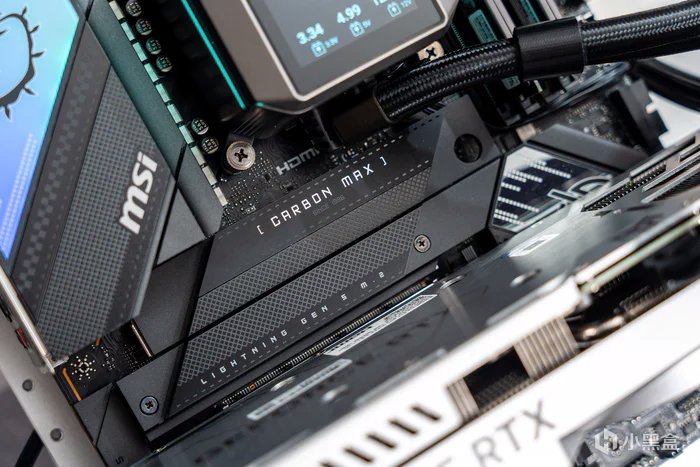

第一条M.2散热盔甲使用快拆结构,同时上面标注了CARBON MAX和SINCE 1986
![]()

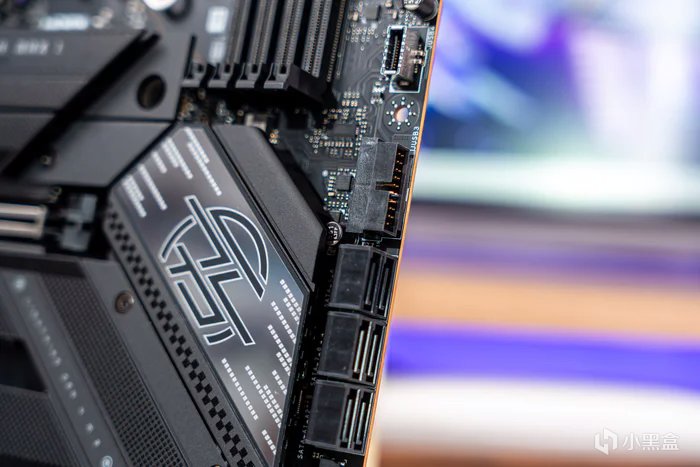

前置的USB 3.2 Gen 2x2 20Gbps Type-C端口和前置USB3.0 5Gbps端口,以及6个SATA3端口
![]()

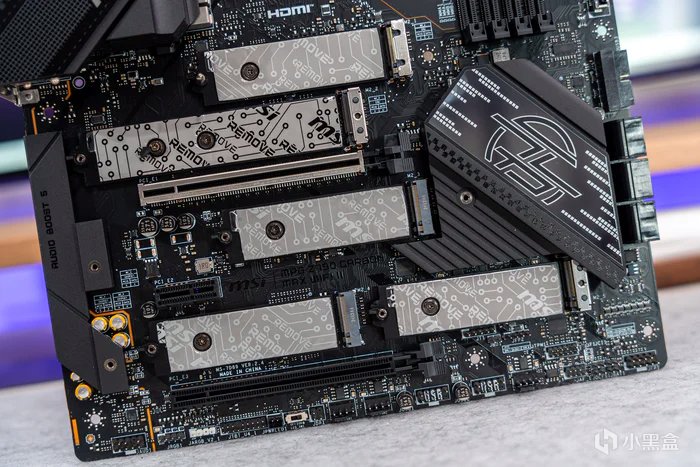

打开所有散热盔甲,共有5条M.2,其中需要注意的是第2条才是PCIe5.0 X4规格,其余为PCIe4.0X4规格,其中1、2来自CPU,而3、4、5来自芯片组
![]()

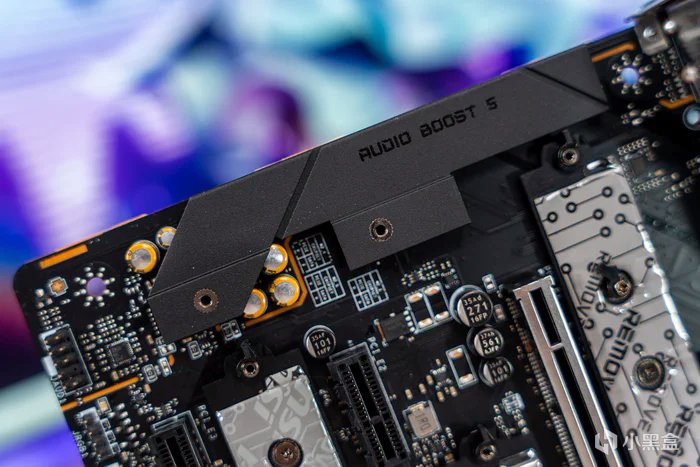

采用Realtek ALC4080解码芯片的 AUDIO BOOST 5,支持高达7.1声道的USB高性能音频和32bit/384KHz播放
![]()

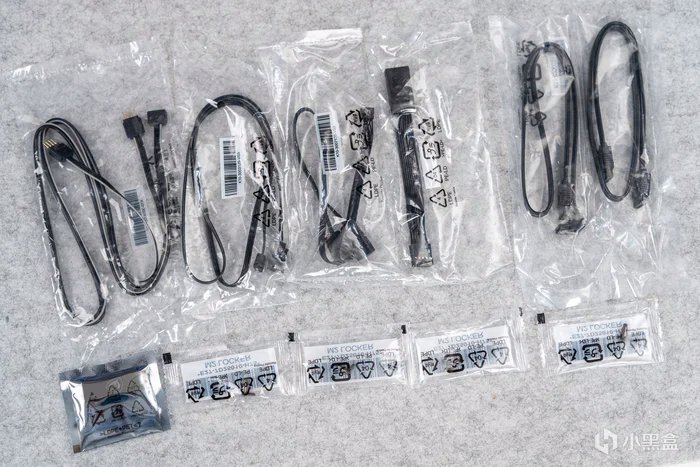

主板还提供多根灯效线、USB线缆、驱动优盘、M.2快捷螺丝
![]()

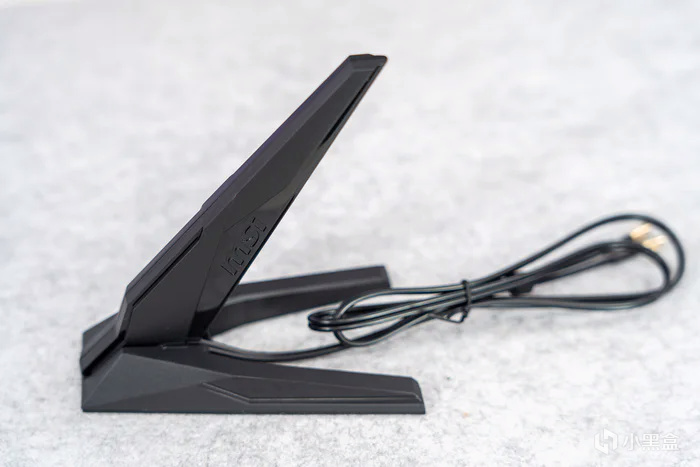

新款鲨鱼鳍天线,磁吸功能使用方便,新接口也是按下即可锁止不再需要拧螺丝
![]()

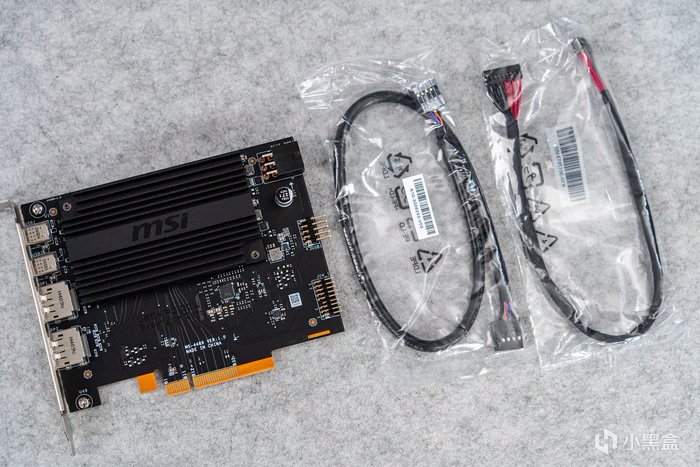

另外还配置了USB4扩展卡,PCIE4.0X4界面
![]()

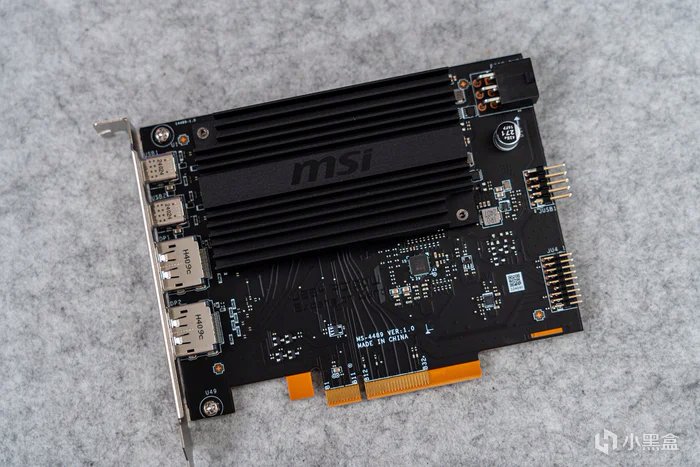

USB4扩展卡的本体,型号为MS-4489 VER 1.0,上面有一块带MSI logo的大号散热片,USB4的发热量着实不小,右上角还有6Pin显卡供电接口,可支持最大100WPD充电
![]()

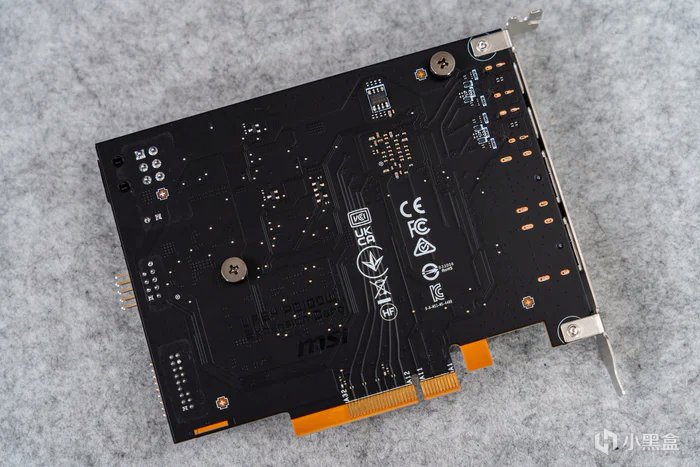

扩展卡的背面有多种认证标识,并标有USB4 PD100W EXPANSION CARD,标志着它还能支持PD100W充电
![]()
打开散热片,内部中间是非常强大的ASMEDIA 的ASM4242 USB4芯片
![]()

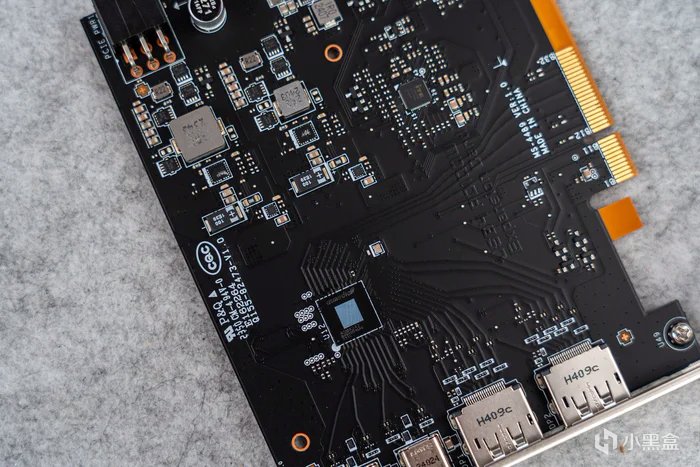

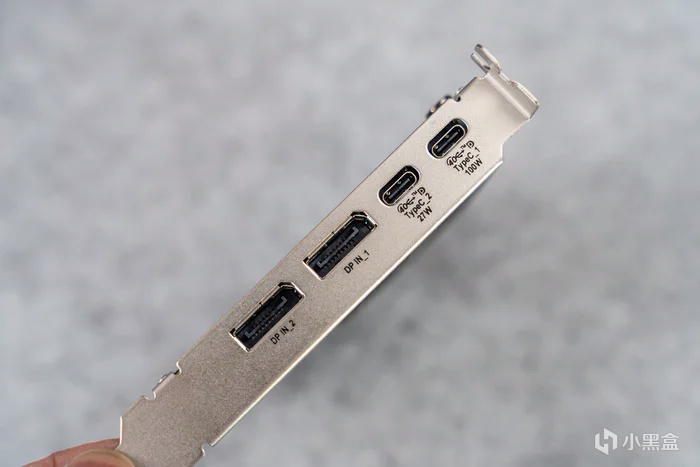

接口这里主要是两个DP1.4输入信号,两路USB4,其中左侧口支持最大27W充电,右侧口则支持最大100W充电,两路USB4.0都支持40Gbps
- 拆解
![]()
看完主板全貌解析,接下来进入拆解环节,拆解还是非常轻松的,拧螺丝即可分离所有背板散热片,不过需要小心导热垫别用力扯断了
![]()

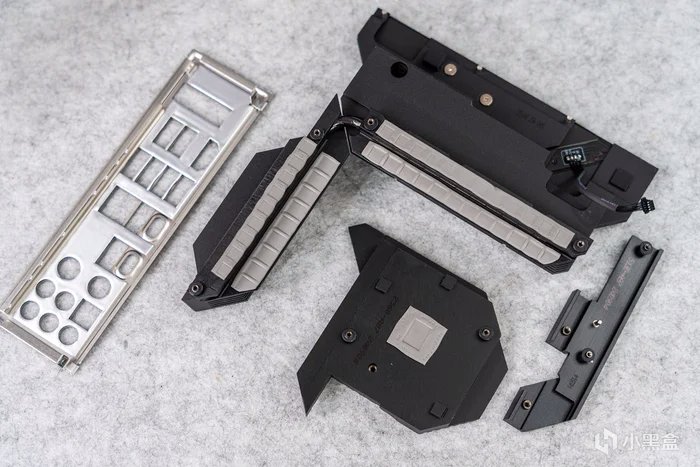

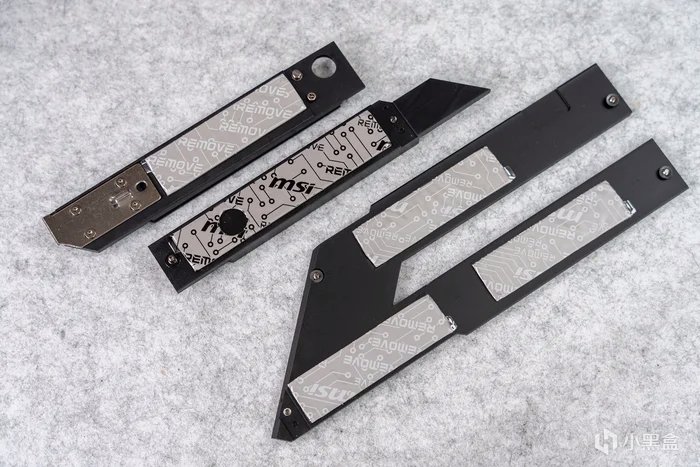

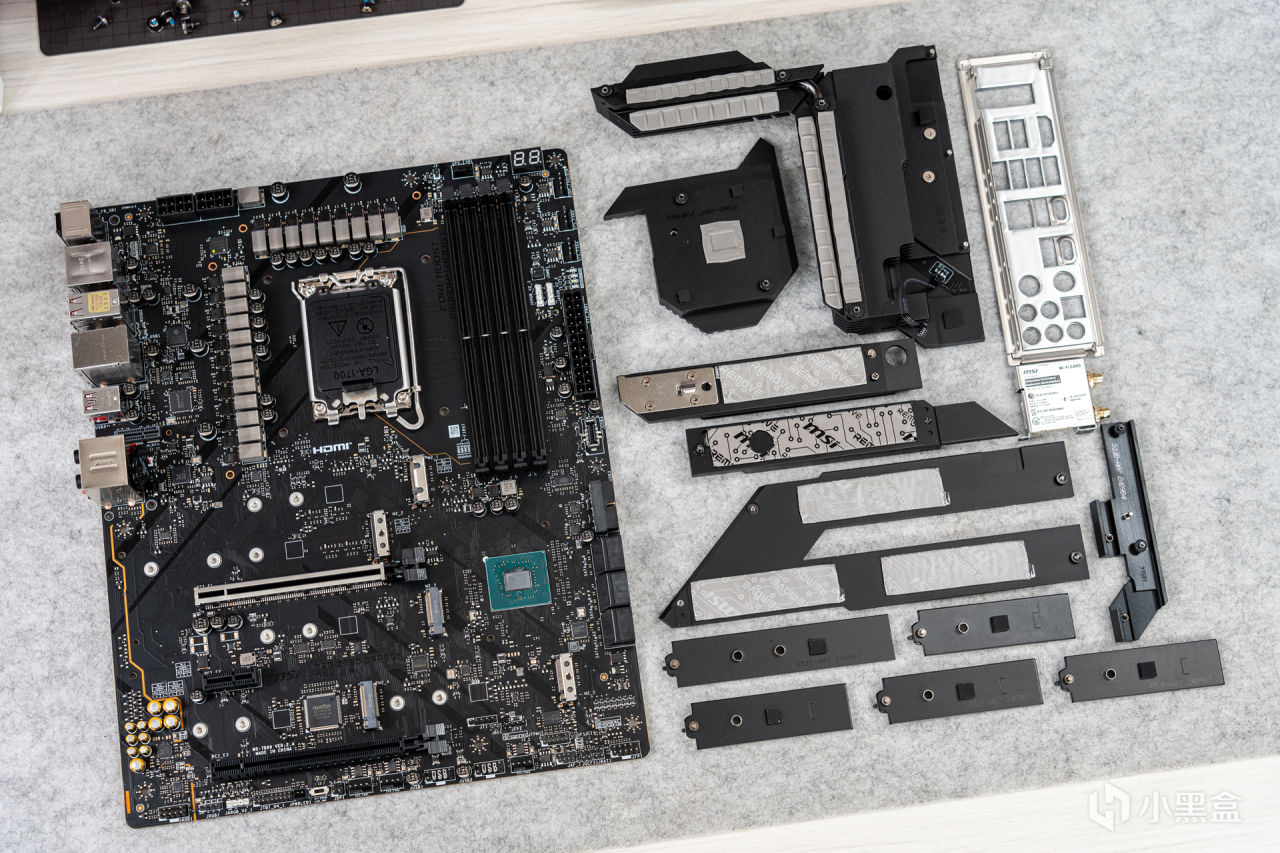

拆下的挡板、铜管连接的L型供电散热片、芯片组散热与声卡屏蔽罩
![]()

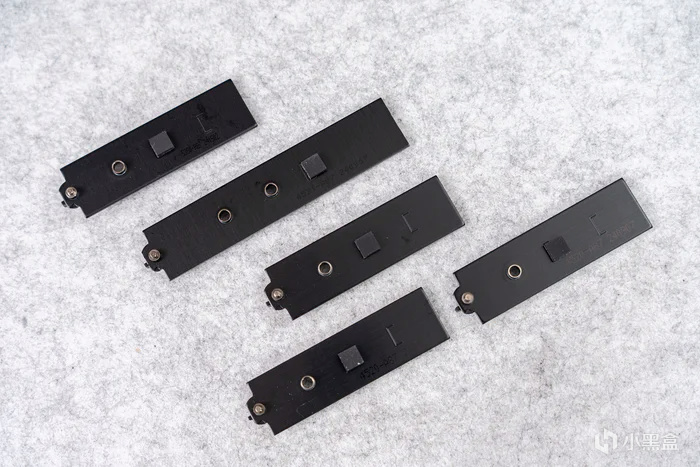

5个M.2冰霜铠甲散热片
![]()
其实5个M.2不仅带冰霜铠甲散热片,同时主板底部一样带有5片底座散热
![]()

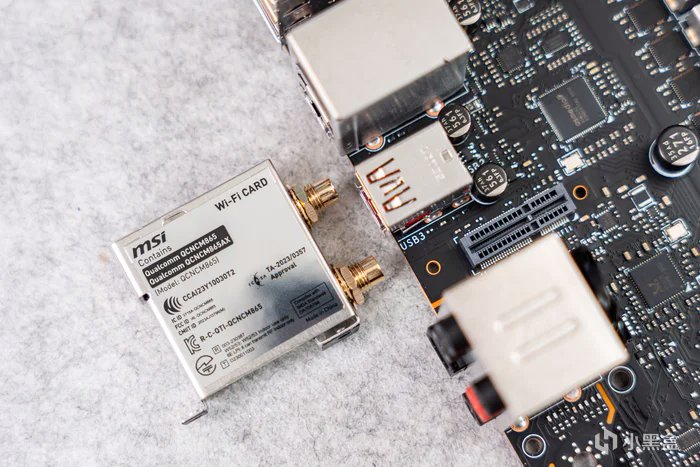

使用的无线网卡为高通的 QCNCM865AX
![]()

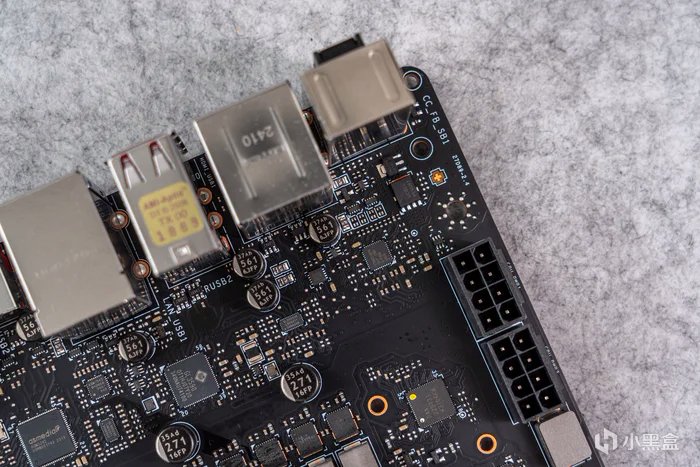

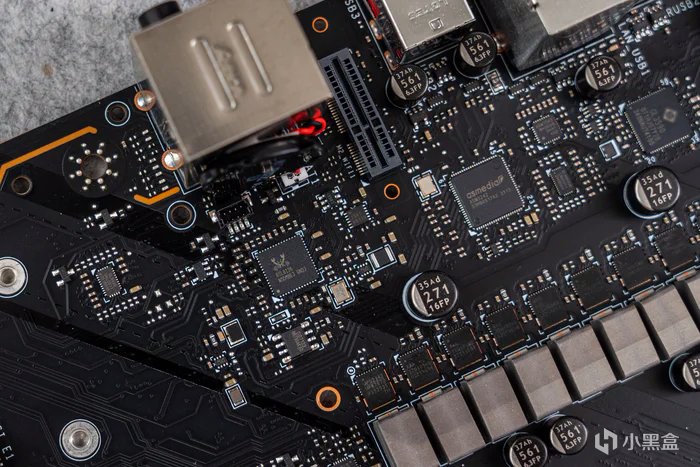

IO背板接口这里也有许多芯片,例如这里的10 Gbps TYPE-C的ASMEDIA ASM1543 TYPE-C 控制器芯片、USB 10 Gbps 中继器的 GENESYS GL9950VE 芯片、USB 3.1 Gen 2集线器控制器的GENESYS GL3590芯片、用于稳定HDMI输出信号的IT66318FN重定时缓冲芯片
![]()
再往左还有GL9930 PCIe信号补偿芯片、REALTEK 的RTL8126 有线5GLAN网卡芯片、USB 3.2 2x2 控制器的ASMEDIA ASM3242芯片等等
![]()

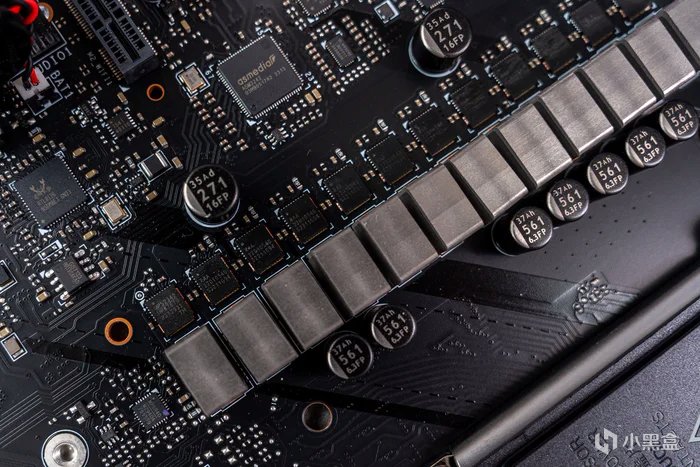

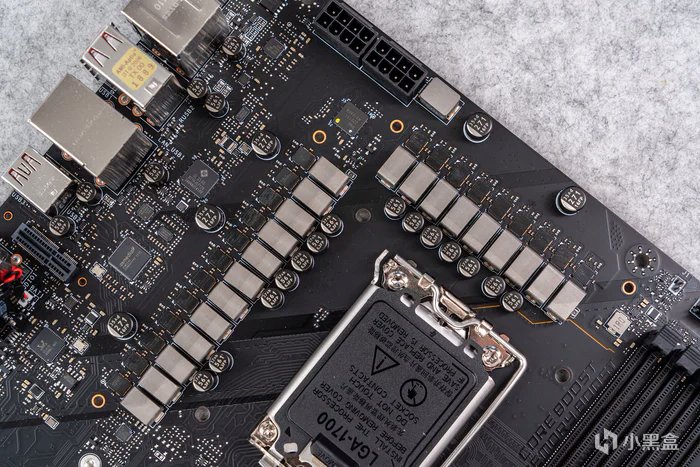

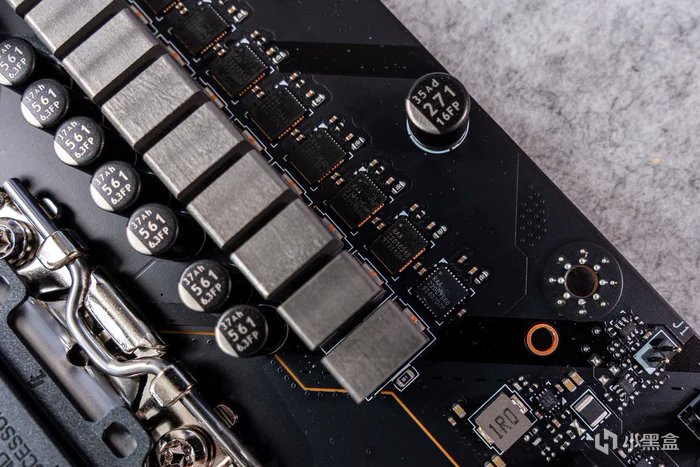

主供电区域
![]()

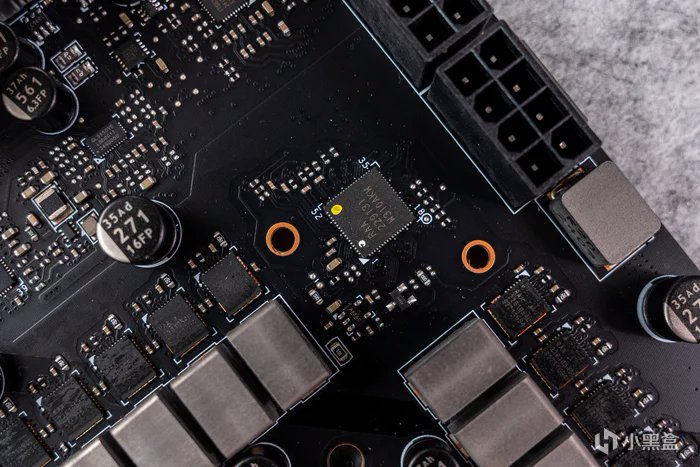

主控芯片是RAA 229131,来自瑞萨Renesas的PWM芯片,配合左右两侧供电共同组成了19(105A)+1(75A GT)+1(80A AUX)超强直出供电规模,具体如下:
![]()
左侧部分一共12相供电,其中右侧11相型号为RENESAS RAA22010540,单相电流高达105A,采用一体式直出Dr.MOS设计;
最左侧的1相VCCAUX供电设计,来自MPS的MP87670,最大持续输出电流为80A
![]()
右侧这里共9相供电,8相型号为RENESAS RAA22010540,单相电流高达105A,采用一体式直出Dr.MOS设计;最右侧1相VCCGT供电设计,专门为了INTEL处理器集成显卡而打造的供电电路,型号为RENESAS RAA220075R0,最大持续输出电流为75A
![]()

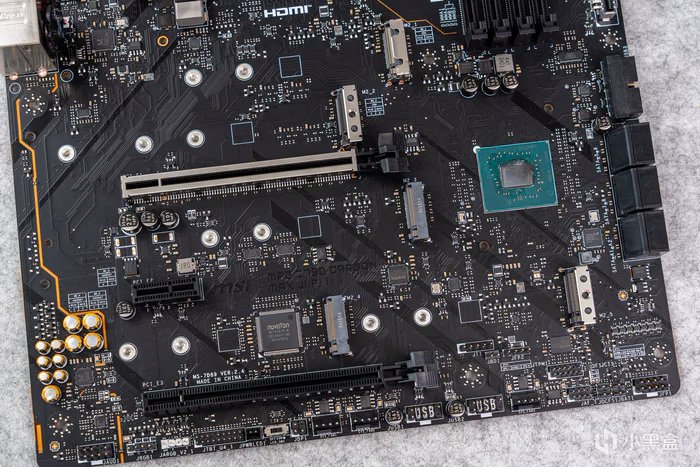

接下来看PCIe区域
![]()

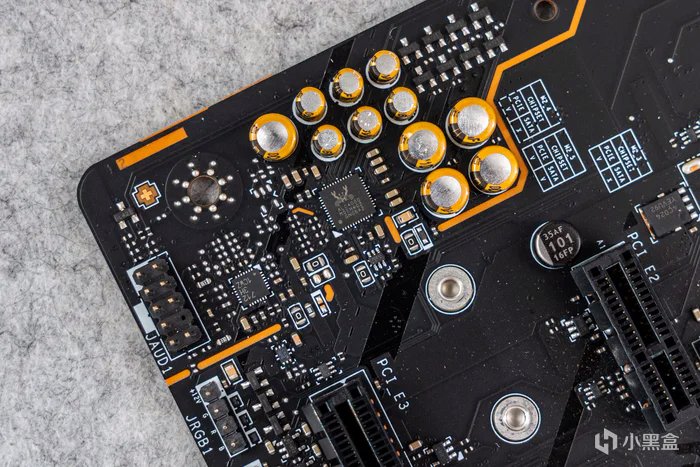

声卡区域配置了11颗高品质音效电解电容, AUDIO BOOST 5的解码芯片为Realtek ALC4080,左侧一颗为Savitech放大器SV3H712
![]()

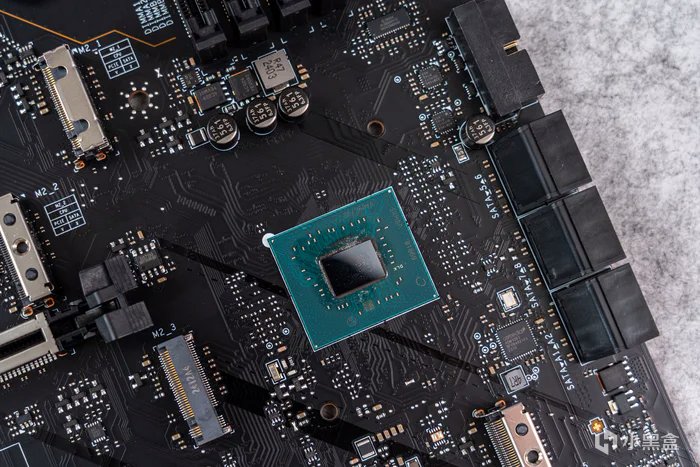

绿色基板的当然是Z790芯片组
![]()

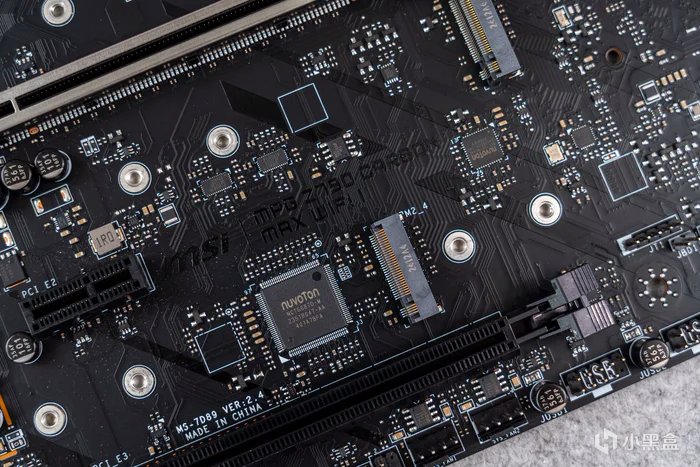

中间是主板的型号MPG Z790 CARBON MAX WIFI II,下方一颗全局监控芯片NUVOTON NCT5687D,右侧还有一颗是ARM架构的芯片用于控制主板灯效,是同样来自NOVOTON 的NUC1261NE
![]()

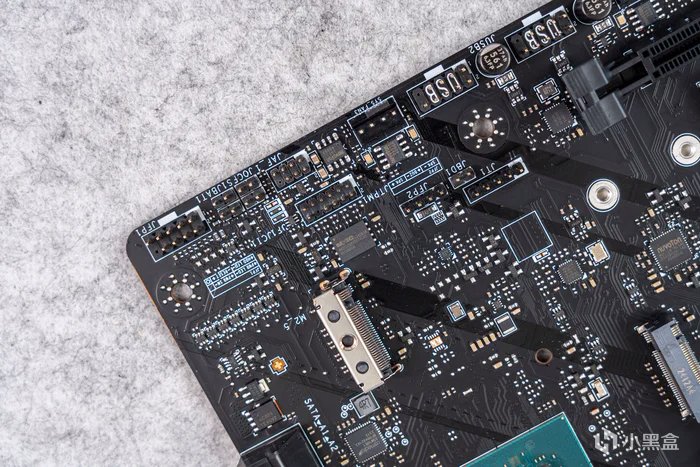

右下角这里是主要的IO接口以及前置跳线,上方一颗BIOS芯片是来自MXIC(旺宏)的 MX25U25673G
![]()

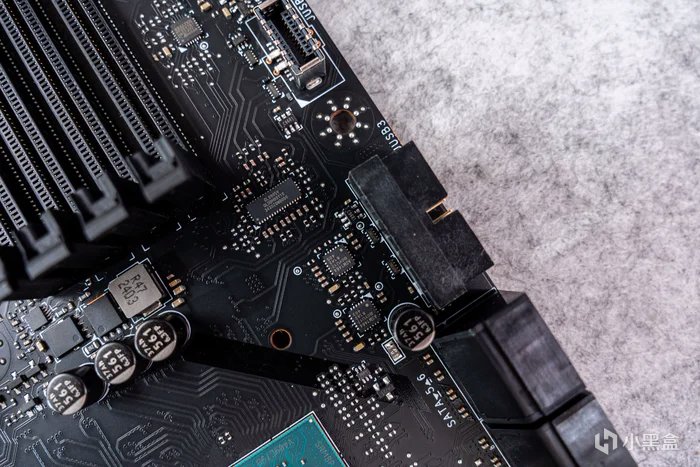

最上面一颗REALTEK RTS5436I的Type-C供电控制器,中间一颗GENESYS GL9905V 芯片共同为type-C接口,下面两颗ASM1464为前置USB3.0的转接驱动IC芯片
![]()
这里是侦错代码 LED 灯,下方还有4个简易侦错 LED 灯,四个风扇口都配置了NOVOTON3961芯片
- 测试
![]()

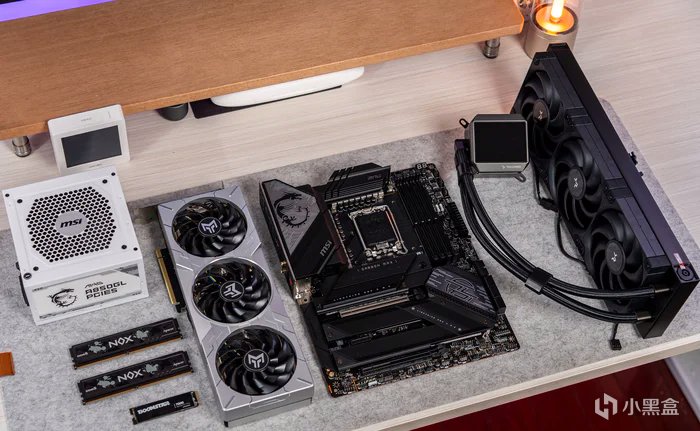

接下来进行测试,测试的配置清单如下:
CPU:英特尔(Intel)14代 酷睿 i7-14700K 处理器
主板:微星(MSI) MPG Z790 CARBON MAX WIFI II 暗黑MAX二代主板
电源:微星(MSI) MAG A850GL PCIE5 WHITE 850W金牌全模白电源
内存:宇瞻(Apacer)NOX暗黑马甲 DDR5 6400 (16Gx2)32GB套装
散热:九州风神(DEEPCOOL) MYSTIQUE 冰暴360 LCD数显屏一体水冷
显卡:影驰 (GALAX)GeForce RTX 4070 SUPER 金属大师 OC
SSD:影驰 (GALAX) 星曜7000 Plus 1T SSD
- 配件解析:
![]()
MYSTIQUE 冰暴系列是九州风神的带数显LCD屏幕的水冷,并采用全新的全栈自研第五代高性能水泵,以及高性能PBT风扇和全新的MYSTIQUE智能控制软件,原有的动态平衡泄压冷排和易安装扣具也被保留下来,当然还有一个重要的更新是冷头带2.8英寸真彩数显屏
![]()
九州风神第五代泵自然要比上一代更强力,但其外观上就更好看了,加入的2.8寸真彩屏幕,不仅可轮播图片,还能播放GIF等,特别之处是冷头的两边的导光条,还能像电视机一样与图的边沿的颜色同步RGB,有点好玩
![]()

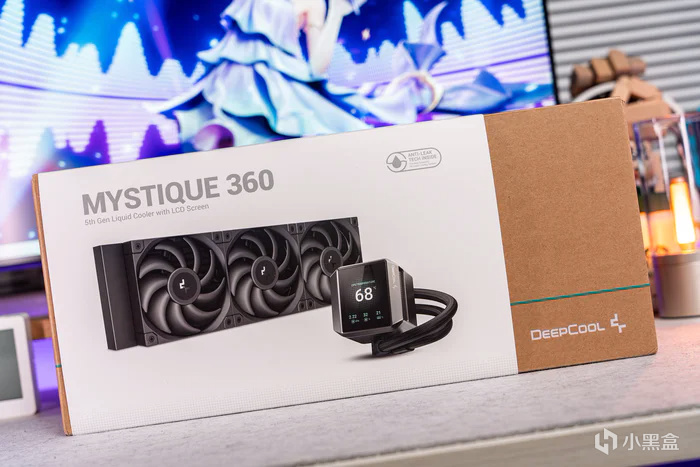

MYSTIQUE 冰暴360水冷的包装也经过了优化,内部冷头冷盘都采用泡棉包装可保护整体不因暴力快递而被磕碰
![]()

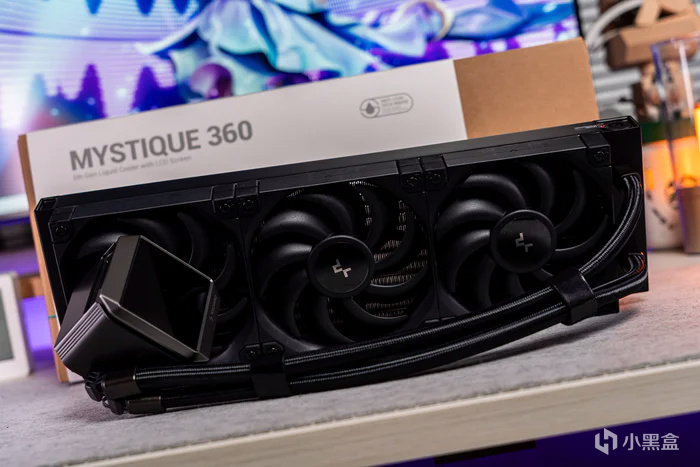

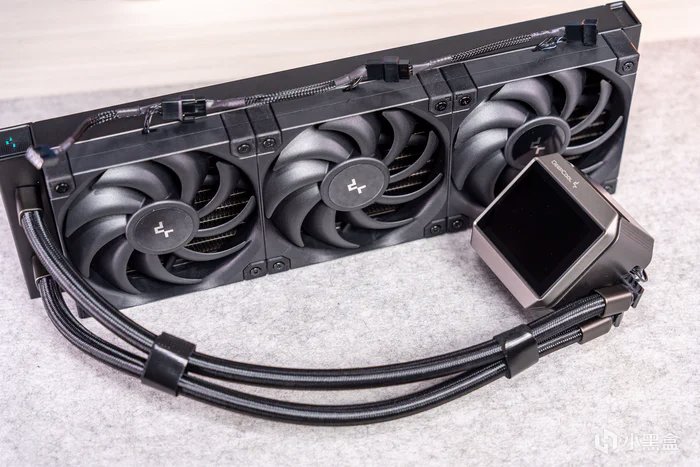

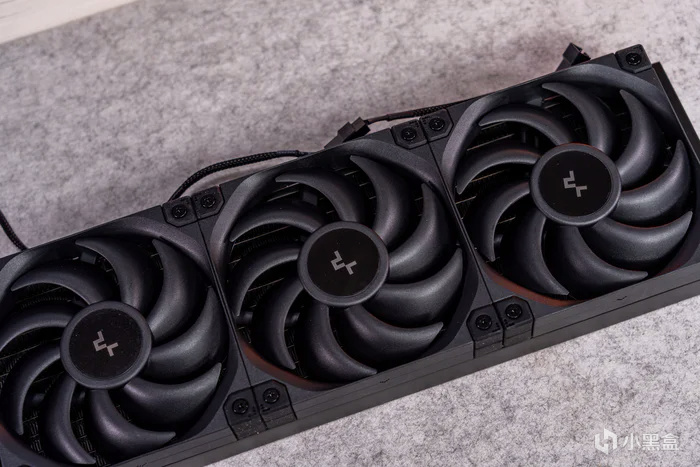

360冰爆水冷的本体
![]()
九州风神的标准的27mm铝排,冷排的动平衡泄压冷排技术ANTI-LEAK也一样支持;尼龙纤维编织软管上预置了两个魔术贴方便走管;风扇也是采用已经预置的串联安装,不需要繁琐的拧螺丝了
![]()

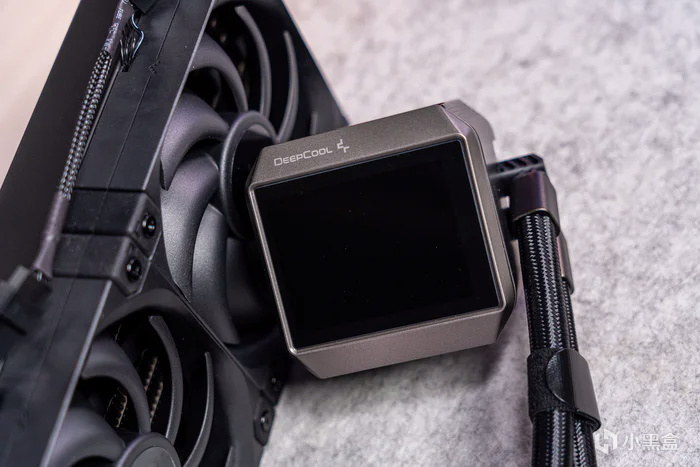

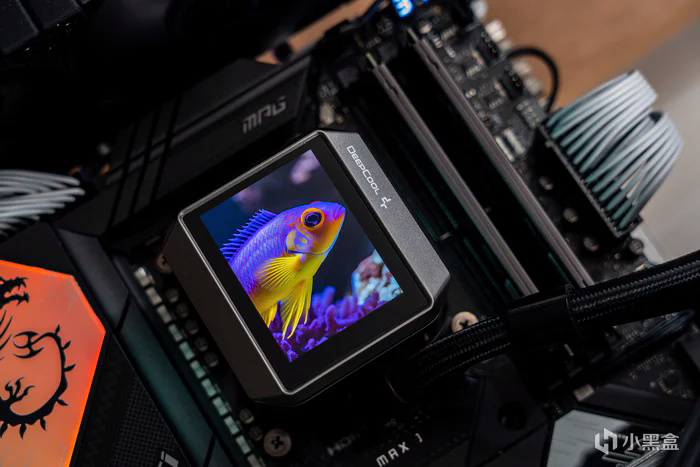

冷头的本体尺寸为93*77*66mm,顶部具有DEEPCOOL的logo,中间2.8英寸1670万色真彩LCD数显屏幕,分辨率达640*480,而且内置陀螺仪可识别安装朝向并自动旋转,而屏幕显示配合自研的智能控制软件MYSTIQUE可设置多种模式,屏幕上下各有一条灯带也可在软件中设置灯效,不仅可以支持主板联动,还能根据屏显的GIF或者图片的边沿来进行自动调色。除了显示动图外也可以用数显方式展现各种如CPU占用率、CPU温度、显卡温度、风扇转速、水泵转速、各项电压等等,所以可玩性是非常多的
![]()
冰暴360的三把新型FT12SE高性能风扇也没有浪费,安装在电源仓上用于显卡散热的接力,这款风扇采用3相6槽4极电机和PBT材质扇叶,2150RPM下可提供最大风量72.45CFM和最大风压4.32mmAq,最大噪声值36.49dB(A)
![]()

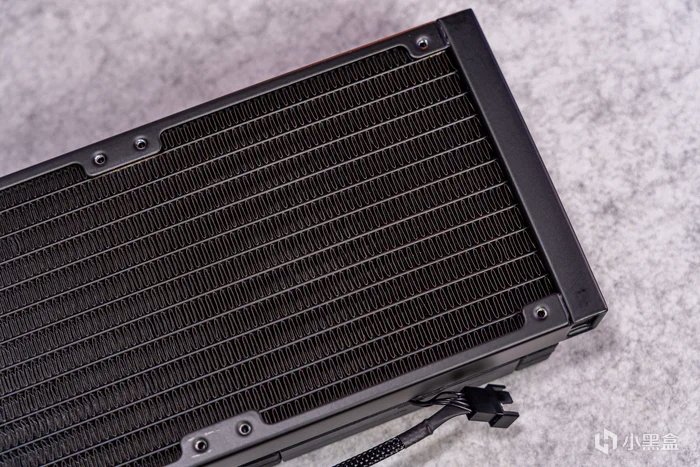

冷排的鳍片做工非常规整,高密度低水阻的冷排采用Z字形鳍片排列
![]()

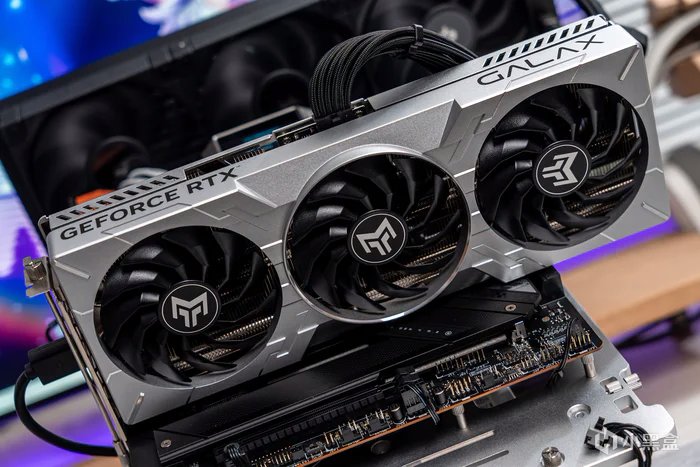

测试所使用的显卡是影驰的GeForce RTX 4070 SUPER 金属大师 OC
![]()
影驰 GeForce RTX 4070 SUPER 金属大师 OC 显卡采用NV Ada Lovelace架构、TSMC 4N工艺的AD104-350核心,56组SM单元,7168cuda处理器,晶体管数量为358亿个,显存是12GB、192bit、21Gbps速度、504GB/s带宽的GDDR6X显存,加速频率2565MHZ,整卡的TGP功耗为220W,尺寸方面是含挡板:328*139*48mm / 不含挡板:315*124*48mm
![]()

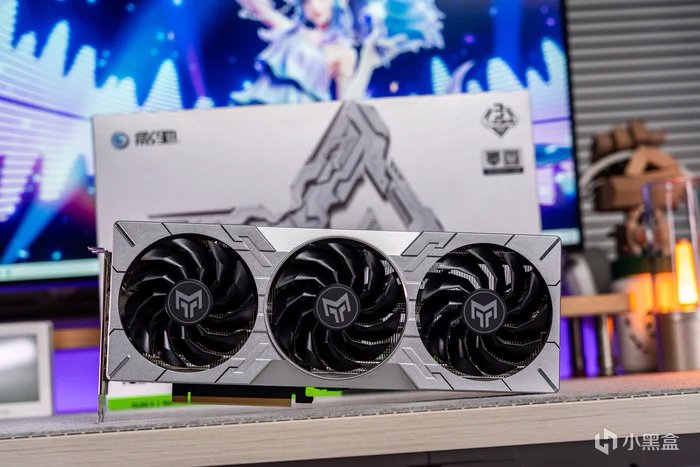

GEFORCE RTX 4070 SUPER金属大师OC的本体,压铸铝合金一体成型上盖的全覆盖设计,棱角分明的长方体风格,而其尺寸为双槽多一点,属于40系显卡中非常小的尺寸,这款寒光星δ散热系统也是根据4070super的220W功耗打造
![]()

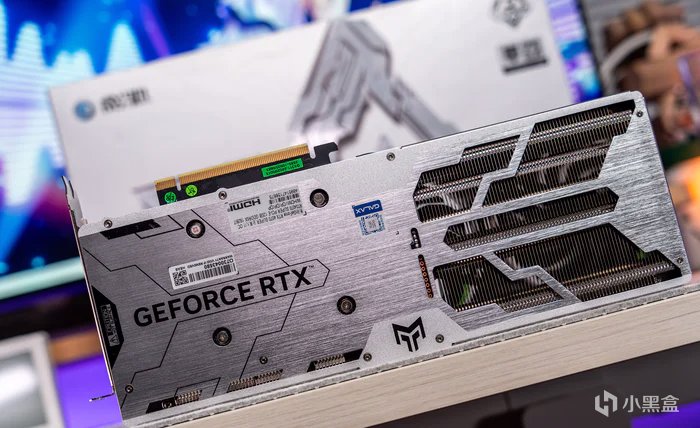

显卡的背板为全金属材质,PCB也是非常短几乎只有显卡长度的一半,所以右边用于散热的镂空特别多
![]()

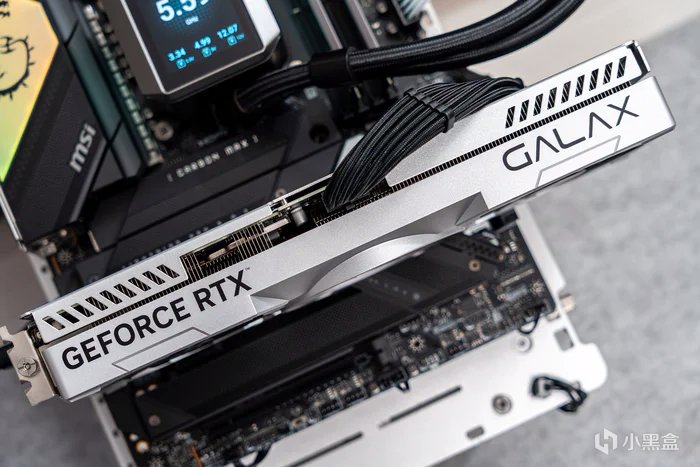

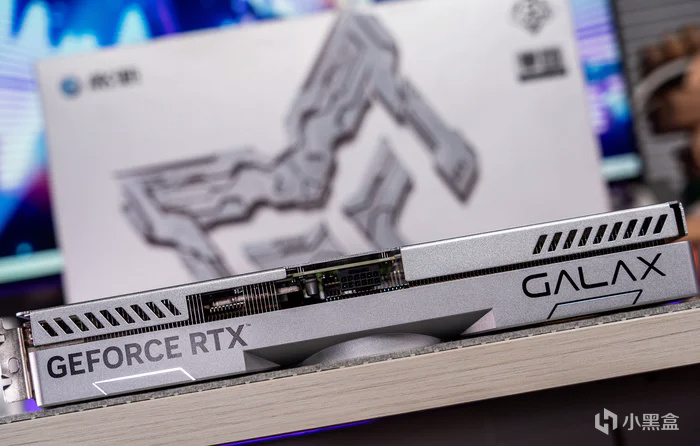

显卡的肩部,由于厚度为48mm、俩槽多一点(俩槽厚度42mm),顶部非常平整的钢铁直男造型,背板两头有弯折至顶部来保护PCB,中间两个长方形的镂空出风辅助散热,中间为12VHPWR供电接口
![]()

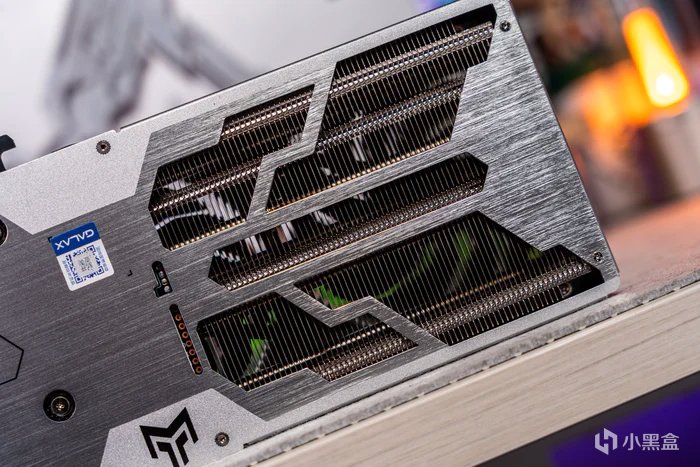

显卡PCB比较短,右侧将近一半是镂空散热,散热鳍片非常工整,背板做了金属大师METALTOP的logo造型
![]()

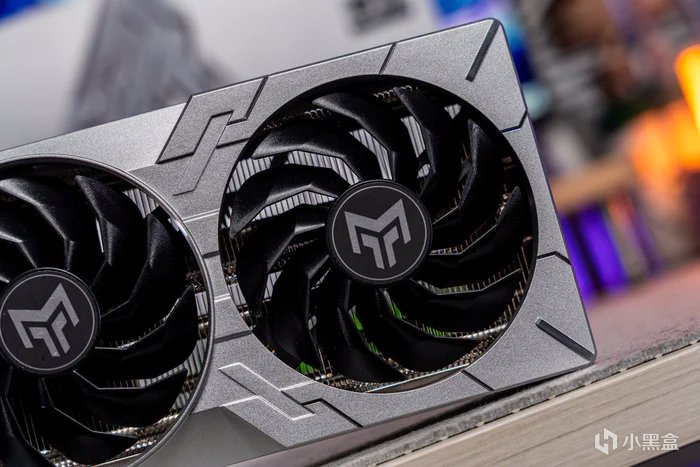

整个显卡散热器仅有的三个圆形非直线条修饰,3个92mm超大净霜风扇,9片三折扇叶设计提供更强风力和更大风量
![]()

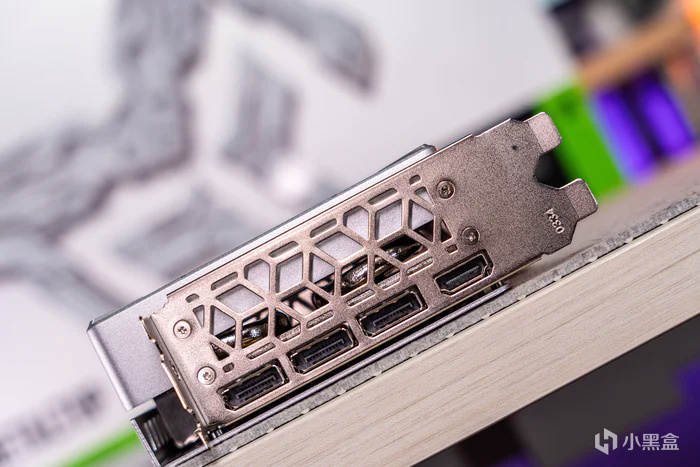

显卡的输出接口依然是标准的3DP1.4A+1HDMI2.1
![]()

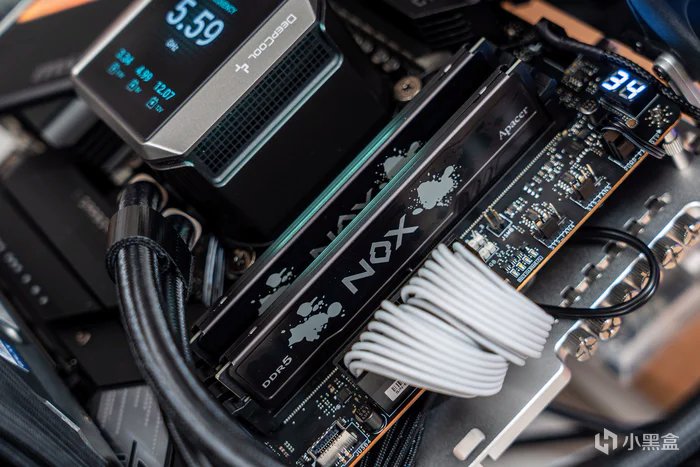

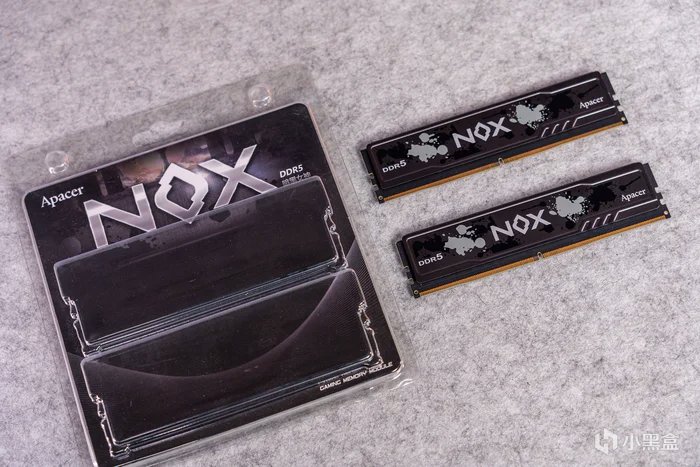

内存使用的是无光内存——NOX暗黑马甲,它是宇瞻首款DDR5电竞系列内存,在效能、容量、稳定性及能耗上都有显著提升
![]()
这一套条规格为DDR5 6400 16G*2,时序C32-39-39-84,电压1.4V,并且采用的是海力士A-DIE颗粒
![]()

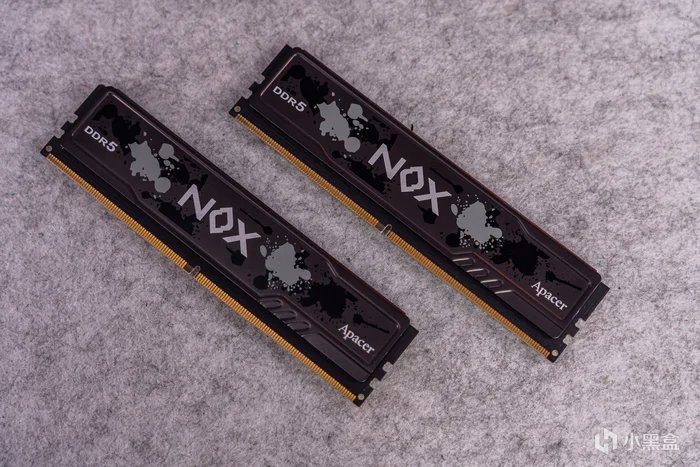

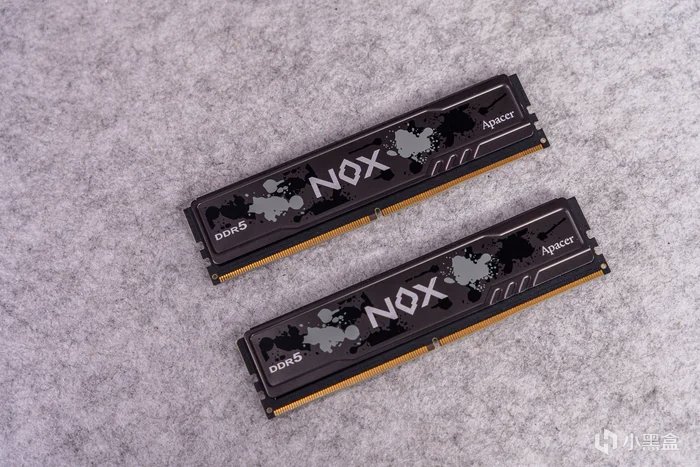

内存本体低调泼墨意向的设计风格,有种迷彩的味道
![]()
内存通体全铝合金的马甲包裹,顶部简单修饰,实用为主
![]()

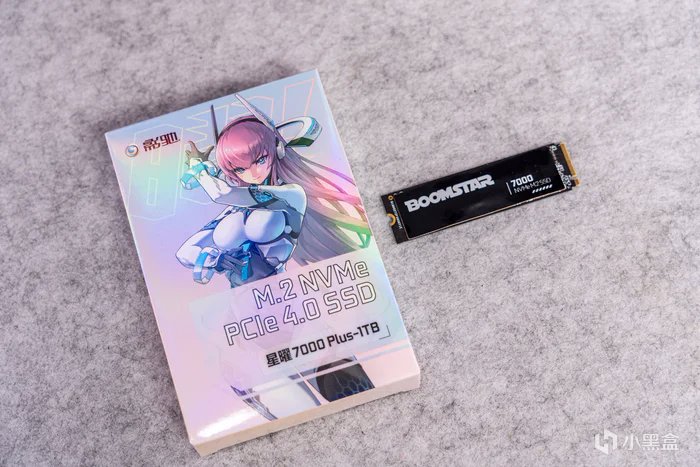

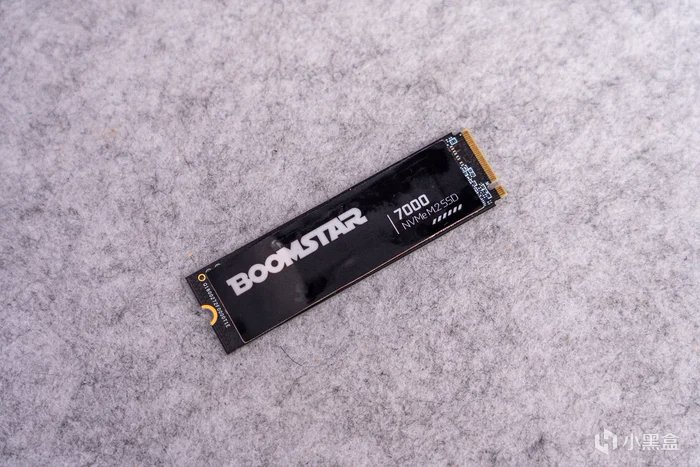

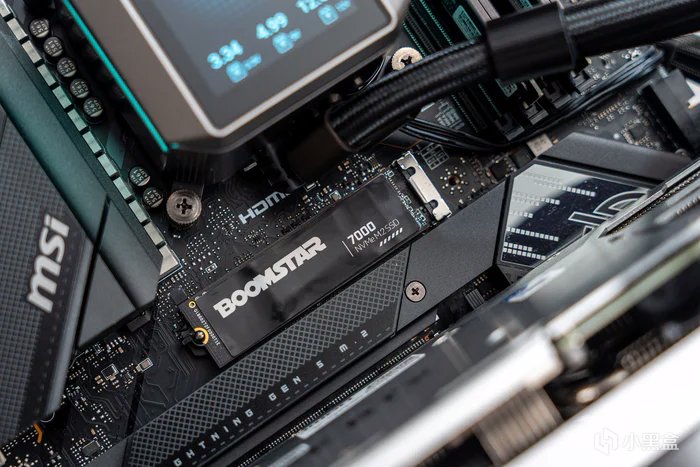

固态硬盘是来自影驰的主流PCIe 4.0 SSD:星曜7000 Plus SSD。它的产品标称顺序读写速度就分别达到了7000MB/s、6000MB/s,就如同它的名字一样。其主控为群联PS5027-E27T,并且采用的TLC颗粒
![]()
群联PS5027-E27T是一款专门为游戏PC、以及像PS5这样的游戏主机打造的主控芯片,它由TSMC台积电12nm生产工艺制造,基于单处理器架构,内置32bit微控制器,支持NVMe 1.4协议,是一款无独立缓存型的四通道主控
![]()
群联PS5027-E27T主控最大的升级之处在于它还支持搭配Toggle 5.0或ONFi 5.0接口的3D TLC NAND、3D QLC NAND的闪存,其支持的闪存接口传输速率最高可达3600MT/s
![]()

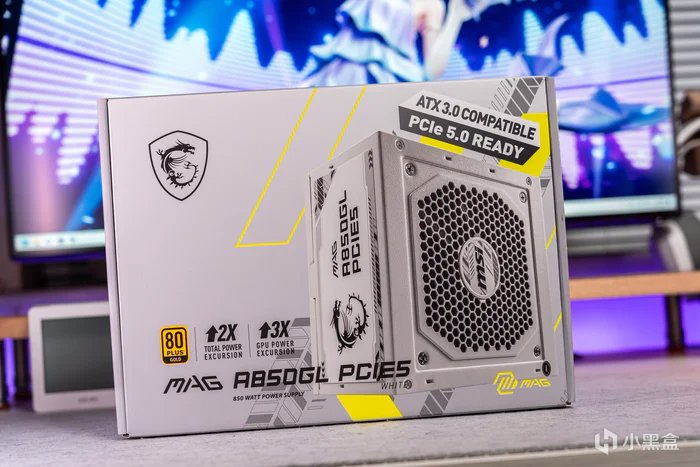

测试使用的电源是微星的MAG A850GL PCIE5 850W白色金牌全模组电源
![]()
微星的这款纯白电源MAG A850GL PCIE5 WHITE电源,支持新一代PCIE5.0与ATX3.0规格,采用DC TO DC 电路与全桥LLC谐振拓扑结构,可提供2X整机峰值功耗和3X显卡峰值功耗,风扇为120mm FDB动态液压轴承,并使用140mm的短身机壳和全模组设计,提供了7年质保并通过了金牌认证,提供的模组线中12VHPWR线缆为双色设计更容易鉴别显卡接口是否插紧
![]()

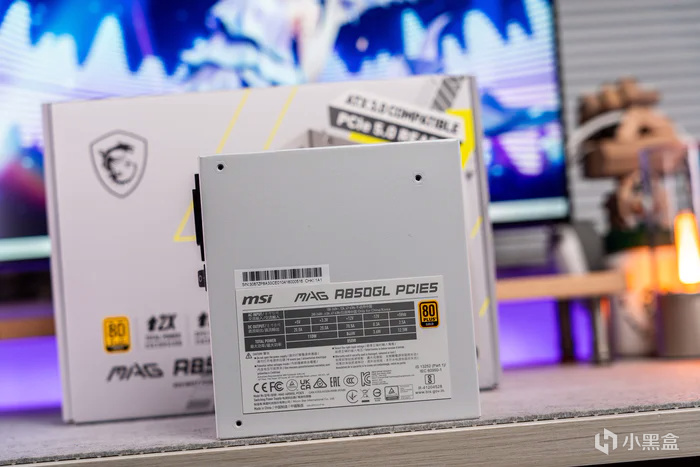

电源的铭牌本体上标注了其各项电压额定功率,并有多个国家与欧盟等的安规认证,当然祖国的CCC认证也不可或缺
![]()

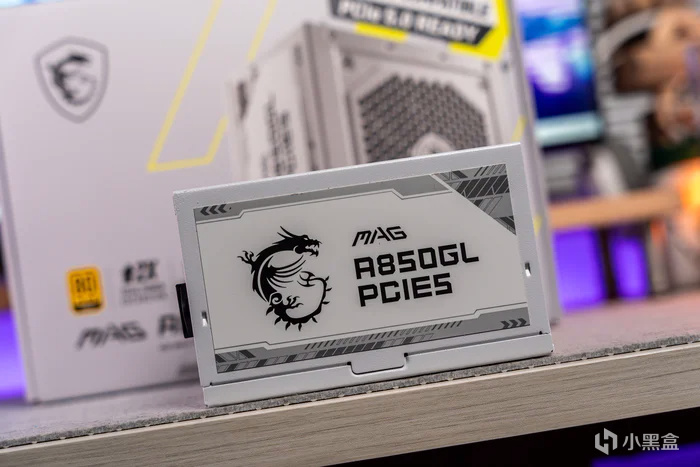

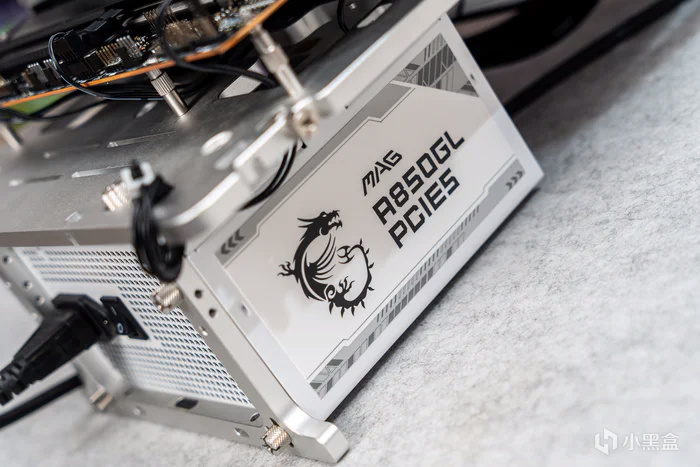

电源本体的侧面是微星的龙图腾,侧面标注了其型号为MAG A850GL PCIE5
![]()

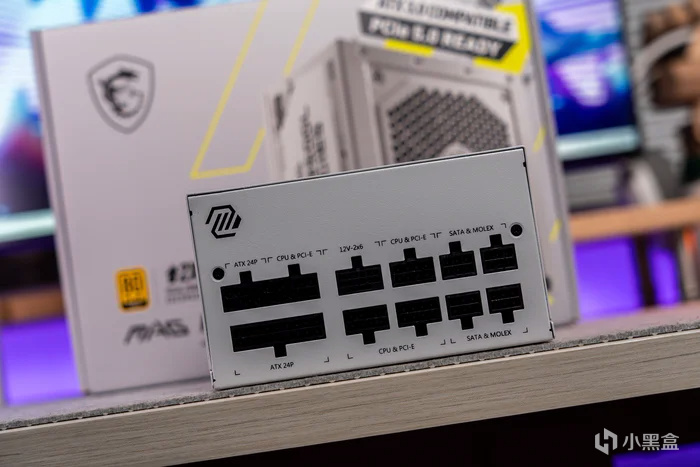

全模组的设计与12V-2X6的新显卡接口,更安全可靠
![]()

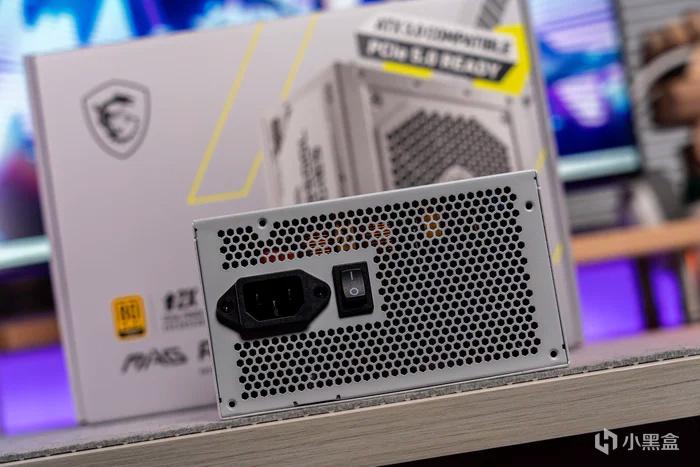

电源的出风口,140mm的短机身配合120mm的FDB动态液压轴承风扇使运行更安静
![]()

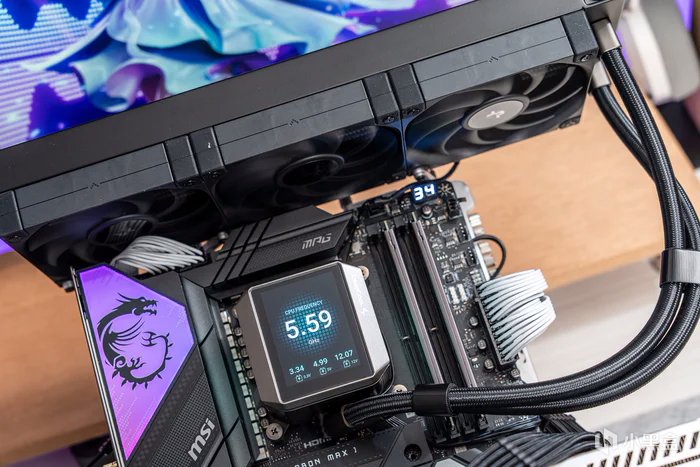

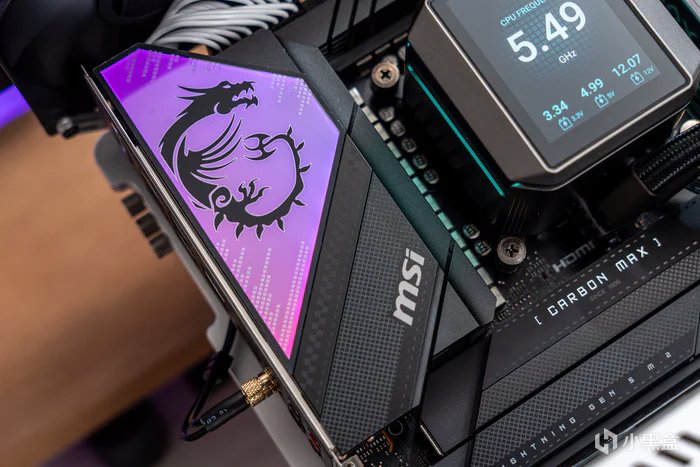

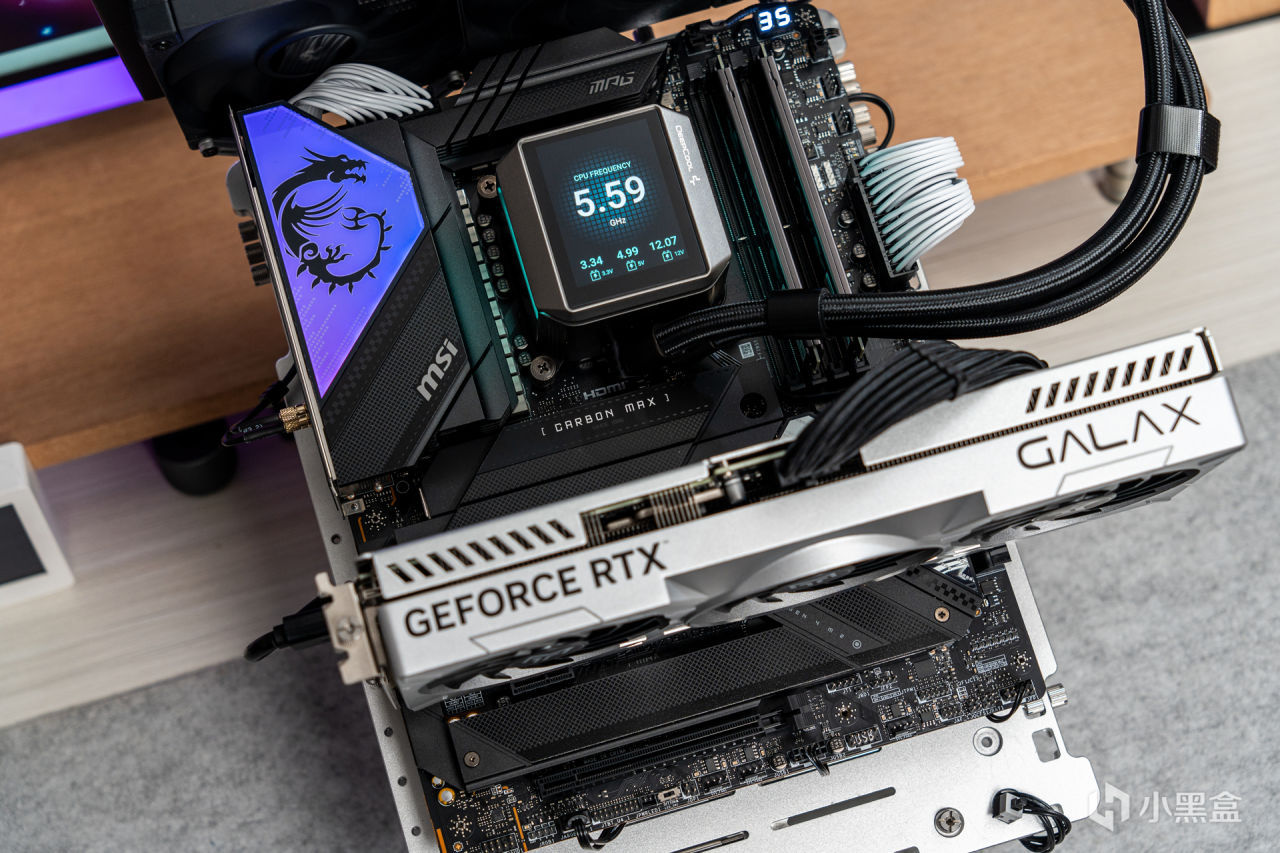

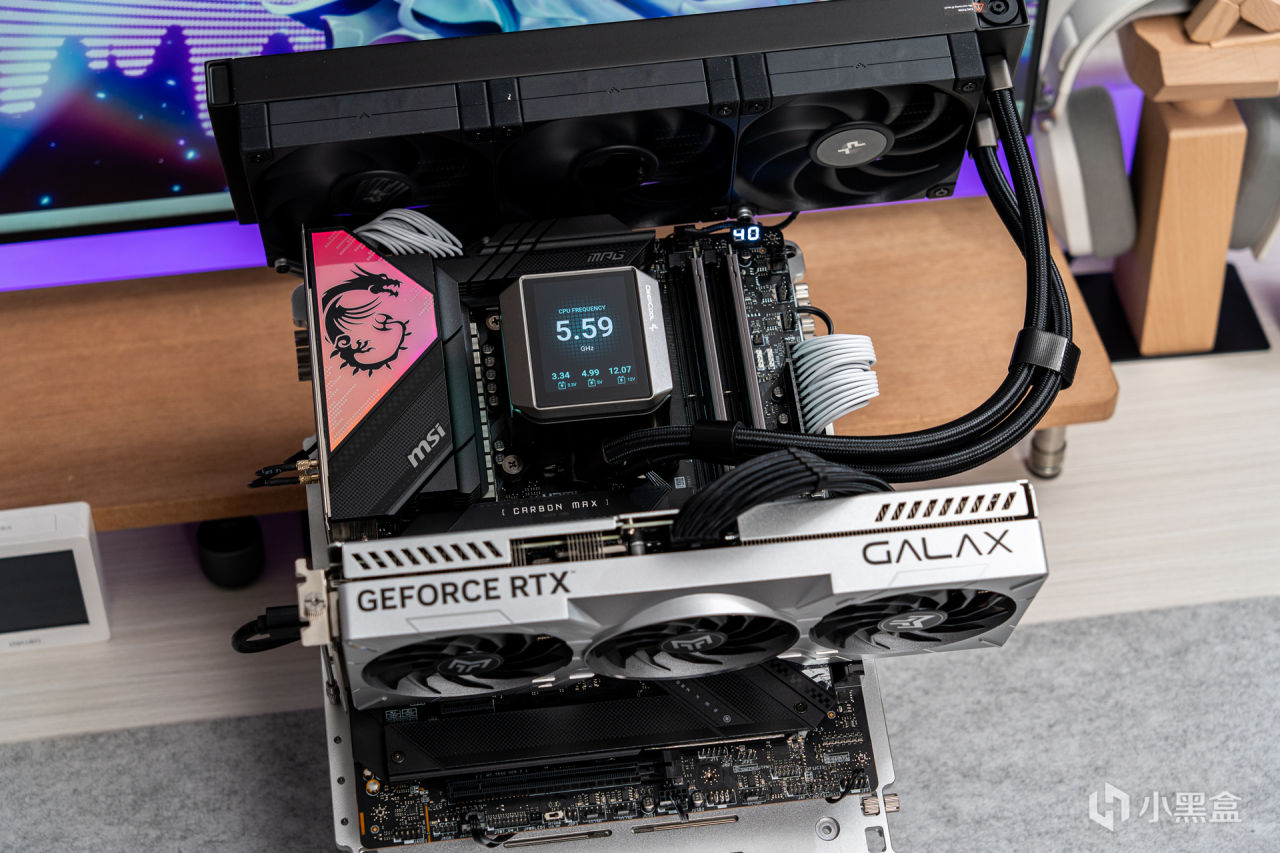

测试中的MPG CARBON MAX WIFI II 暗黑二代主板
![]()
![]()
![]()
- 测试环节
![]()

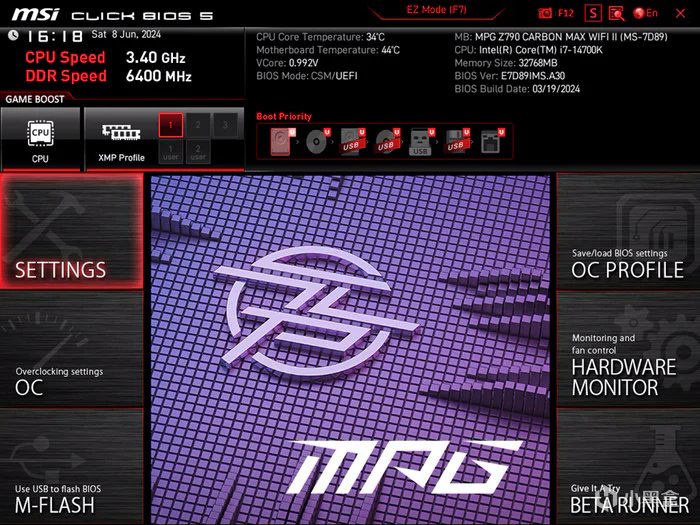

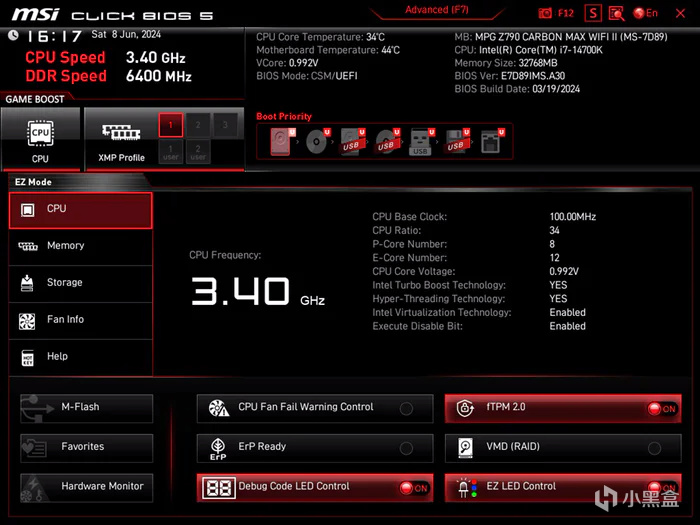

首先预览一下暗黑MAX二代主板的BIOS界面
![]()
高级BIOS设置界面,对了这是最新的正式版BIOS,上个月新出的为BETA所以没有立即更新
![]()

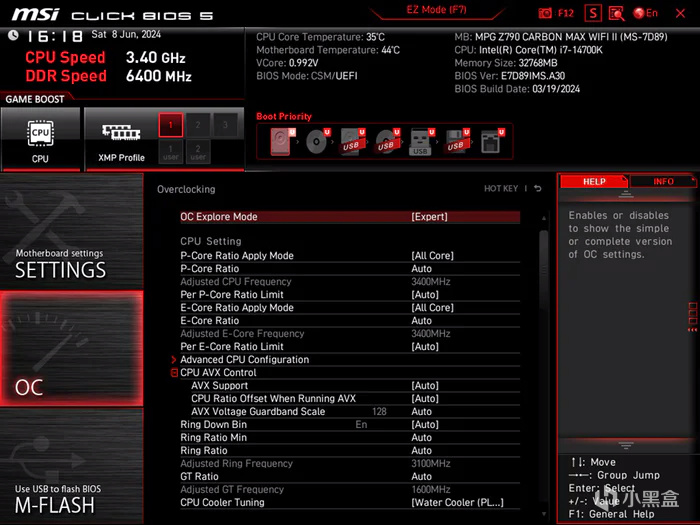

BIOS的OC超频选项界面
![]()

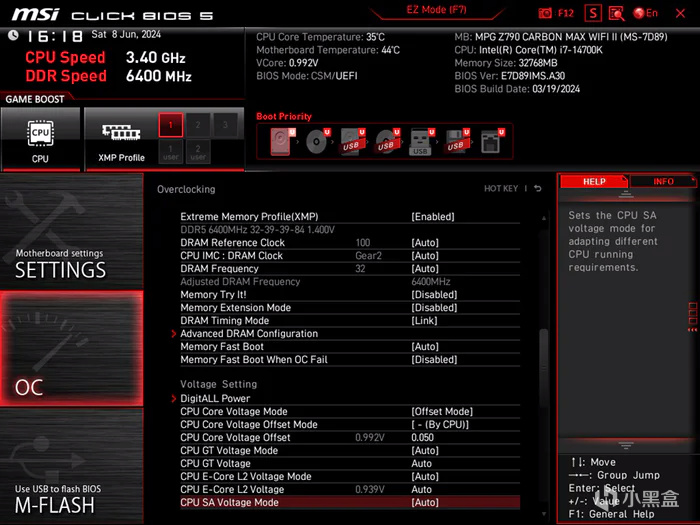

BIOS的内存超频选项界面
![]()

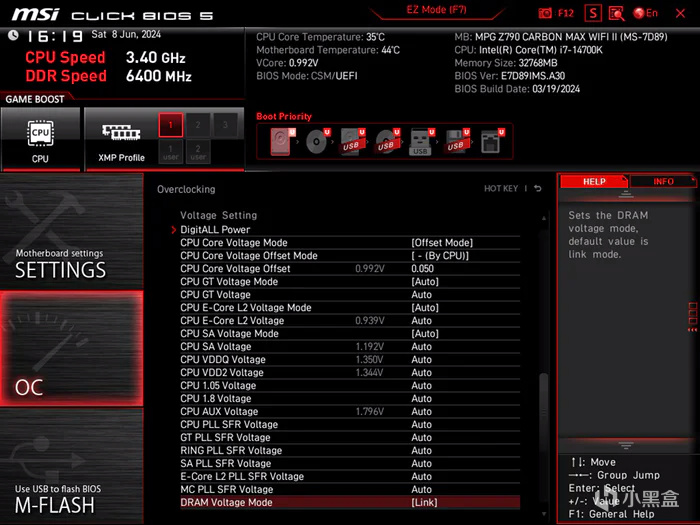

BIOS的电压设置选项
![]()

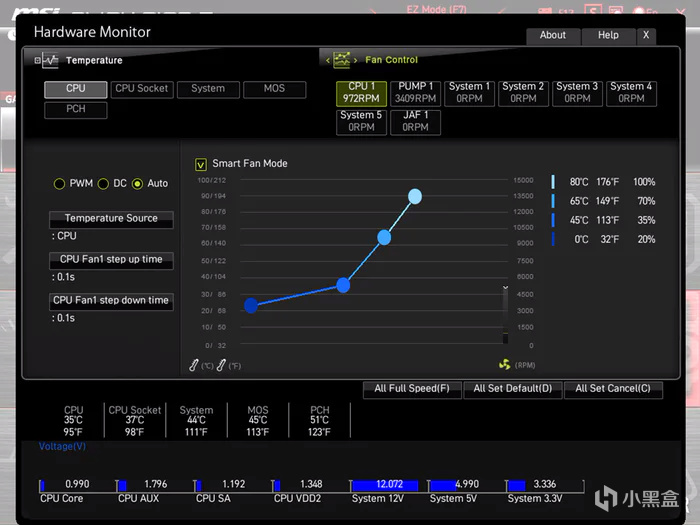

各类风扇和监控设置选项
![]()

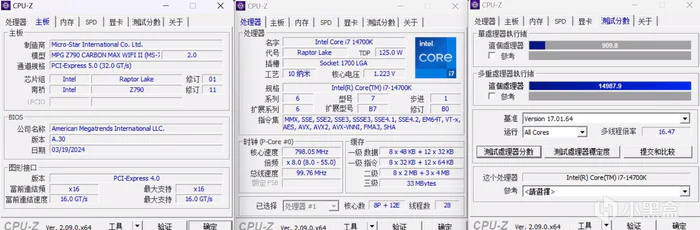

CPUZ 测试14700K的单核909.8分,多核14987.9分
![]()

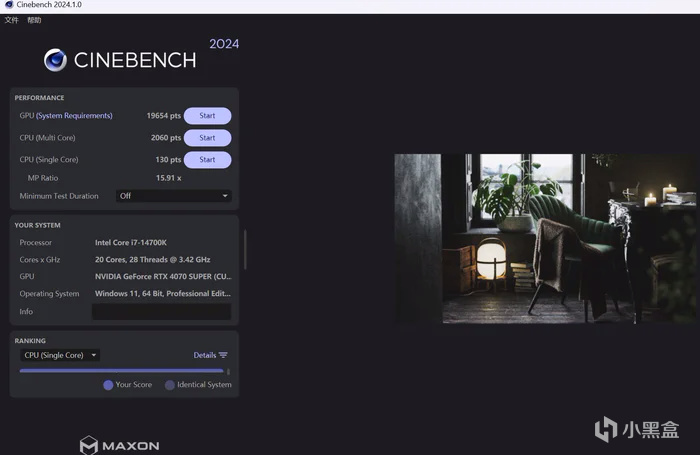

CineBench R24新版软件测试成绩GPU成绩19654、 多核2060、 单核130
![]()

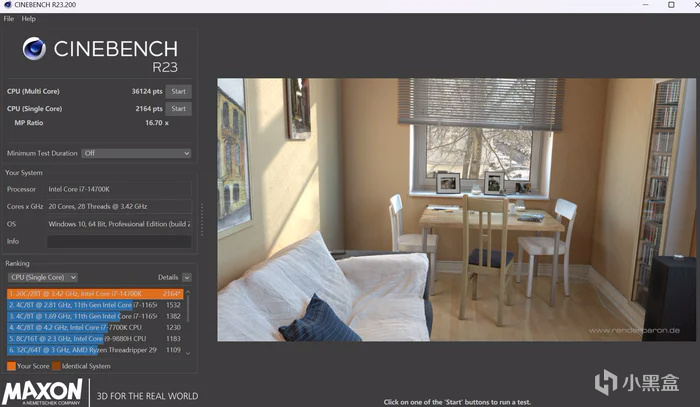

CineBench R23 测试成绩单核2164、 多核36124
![]()

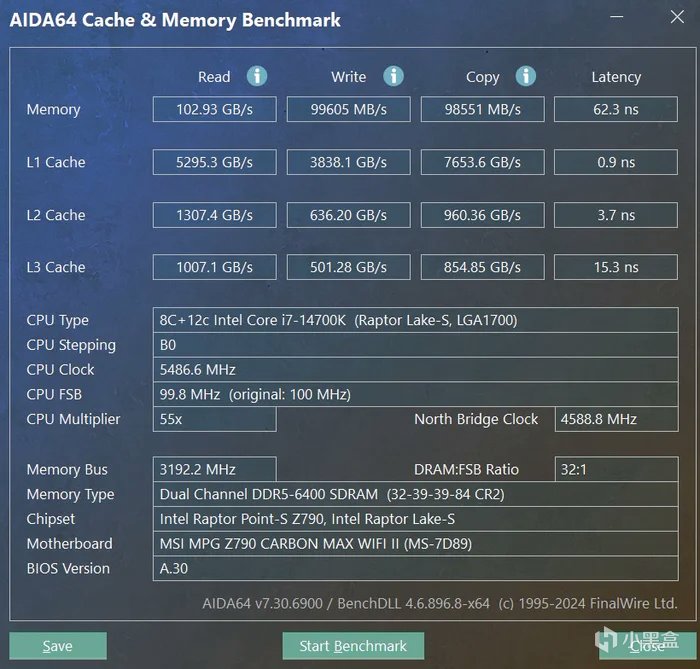

宇瞻NOX暗黑马甲 DDR5 6400 32GB套装灯条内存,在默认的XMP超频之后测试内存的带宽读取102.93GB/S、写入99.60GB/S、拷贝98.55GB/S,延迟62.3ns
![]()

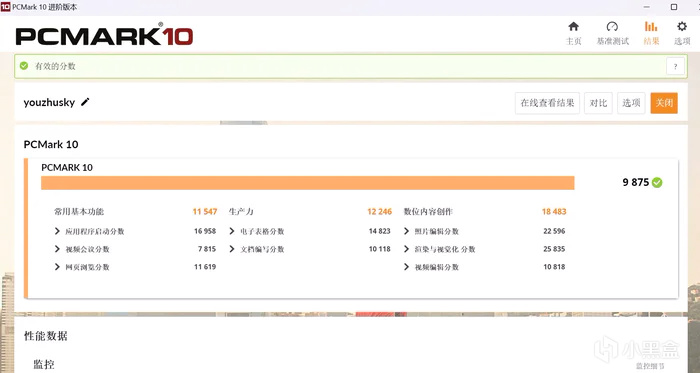

PCMARK10 测试成绩9875
![]()

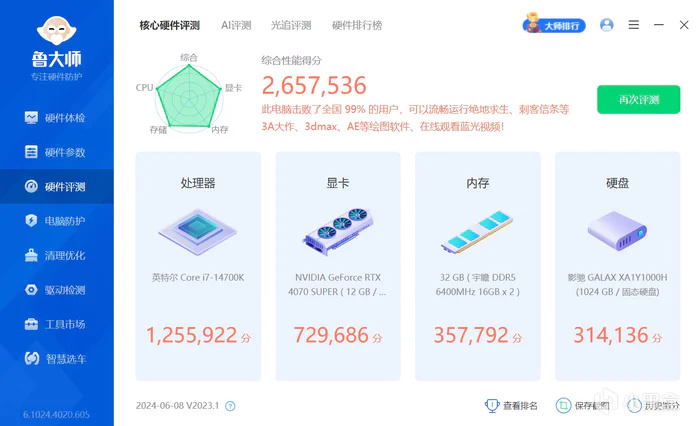

大师综合性能得分 265万
![]()

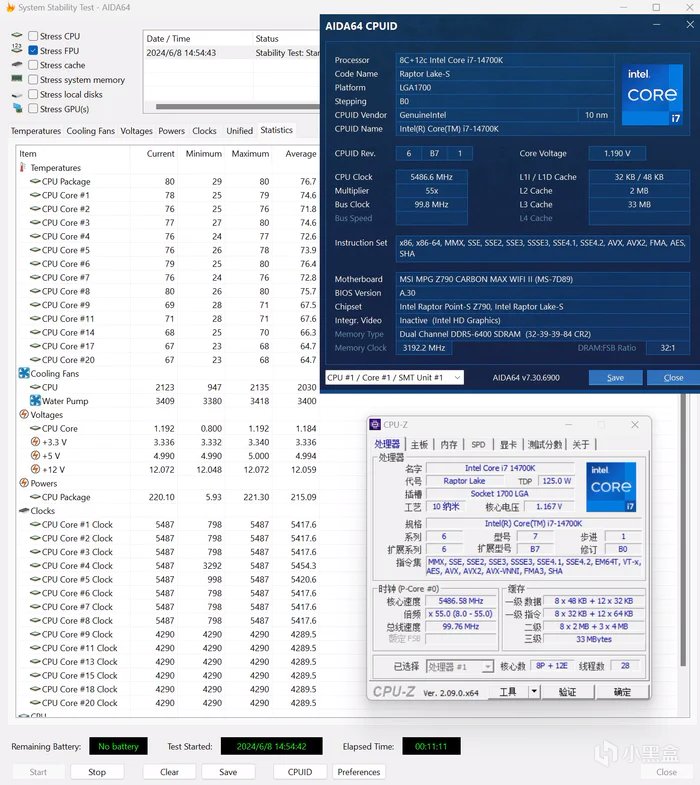

对cpu进行offset-0.1v,单烤机FPU10分钟之后,14700k功耗在220W左右,温度基本在80°左右,并且保持在全大核5.5G与全小核心4.3G的频率
![]()

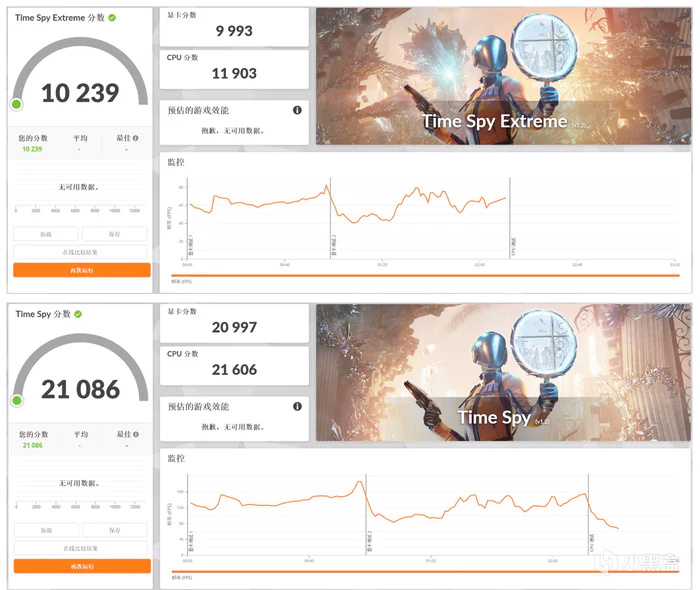

3D MARK SPEED WAY DX12测试成绩 5236
3D MARK PORT ROYAL 光线追踪测试成绩 13144
![]()

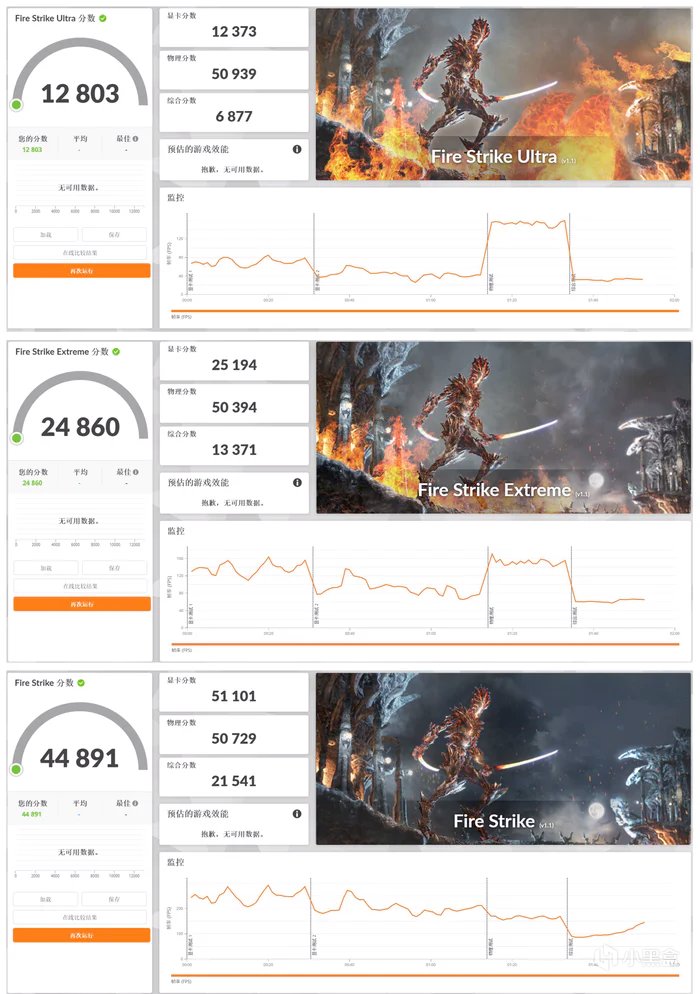

3D MARK FIRE STRIKE ULTRA 测试成绩 12803
3D MARK FIRE STRIKE EXTREME 测试成绩 24860
3D MARK FIRE STRIKE 测试成绩 44891
![]()
以上就是此次微星(MSI) MPG Z790 CARBON MAX WIFI II 暗黑MAX二代主板的全部开箱测评内容了,文中表述仅代表个人观点,如有问题可相互交流,感谢您的阅览
全文完
