實用弧面魚缸——喬思伯TK3+Z790吹雪S+索泰4070S歐泊白裝機展示

前言

前段時間裝了一臺喬思伯的海景房，不過這是一臺使用一體曲面、折彎270弧度的環視玻璃而成，並且該玻璃表面貼敷2H硬度玻璃保護膜，這就是喬思伯的TK3。它的尺寸爲438*288*415mm的長寬高，使用了0.7mm鋼板，淨重7.3KG，它也是喬思伯曲面海景房的迭代升級，支持ATX標準主板和ATX背插主板但尺寸更緊湊，支持420mm長的顯卡和220mm電源，風冷最高165mm，風扇最多10個12cm，可以頂部360或者底部360冷排，側面也支持3x12cm風扇，最多還支持3*3.5HDD硬盤位。TK3被稱爲青春版也是性價比的表現和一體曲面的創新者。

此次裝機主要使用了14700K+華碩ROG STRIX Z790-A GAMING WIFI S吹雪，這新一代的吹雪主板依然是經典的外觀搭配更大更強的散熱面積使得二次元風格更豐滿了，16(70A)+1(70A)+2的強力DIGI+數字供電模組，以及升級的DDR5 8000內存支持，和5個M.2和WIFI7的加入，使得吹雪S更強大了。顯卡選擇的是索泰的4070super歐泊白，其採用NV Ada Lovelace架構、TSMC 4N工藝的AD104核心，7168cuda處理器，加速頻率2505MHZ，顯存頻率21Gbps，整卡TGP功耗爲220W，全新升級的高效能冰芯散熱系統搭載靜音三風扇、大面積冰鏡導熱底座、4根冰脈2.0熱管、全覆蓋高密度鍍鎳鰭片和對流穿透散熱設計使得顯卡安靜平穩運行。內存是白色的宇瞻ZADARK DDR5 6000燈條內存，其支持intel XMP與AMD EXPO雙認證，採用了整體銀白色的顏值和燈效支持，高馬甲的鋁合金散熱使運行更穩定。固態硬盤則是三星990PRO 1TB，其採用8nm製造工藝代號爲PASCAL全新自研主控和三星第七代V-NAND TLC閃存。

散熱方面使用了追風者的白色冰靈D30 360一體水冷-GLACIER ONE 360D30散熱器，純白外觀再配合4正3反的120D30追風者積木風扇，使得整機形成6進4出的正壓差效果。最後電源是10年換新質保的追風者金牌全模組電源——AMP系列AMP1000 V2，V2版本爲海韻代工，有高於白金牌的92.86%轉換效率和採用全日系105°電容和無導線連接技術，使用了兼容性更佳的14cm小體積機身和12cmFDB風扇，且50%負載下能夠支持風扇停轉。

配置清單：

CPU：英特爾（Intel）14代酷睿 i7-14700K 處理器

主板：ROG STRIX Z790-A GAMING WIFI S 吹雪主板

內存：宇瞻 ZADAK SPARK 32G 6000 DDR5白色燈條 16x2 套裝

顯卡：索泰（ZOTAC）GeForce RTX 4070 SUPER - 12GB顯卡X-GAMING歐泊白

SSD：三星（SAMSUNG） 990 PRO 1TB SSD

電源：追風者(PHANTEKS) AMP 1000 V2 金牌1000W電源

散熱：追風者 (PHANTEKS) 白色冰靈D30 360一體水冷

風扇：追風者(PHANTEKS) D30-120 白色幻彩積木正葉 x4

追風者(PHANTEKS) D30-120 白色幻彩積木反葉 x3

機箱：喬思伯（JONSBO）TK-3白色曲面海景房ATX機箱

整機展示：

一體曲面、弧度折彎的環視玻璃

無立柱設計的270度超寬景玻璃海景房

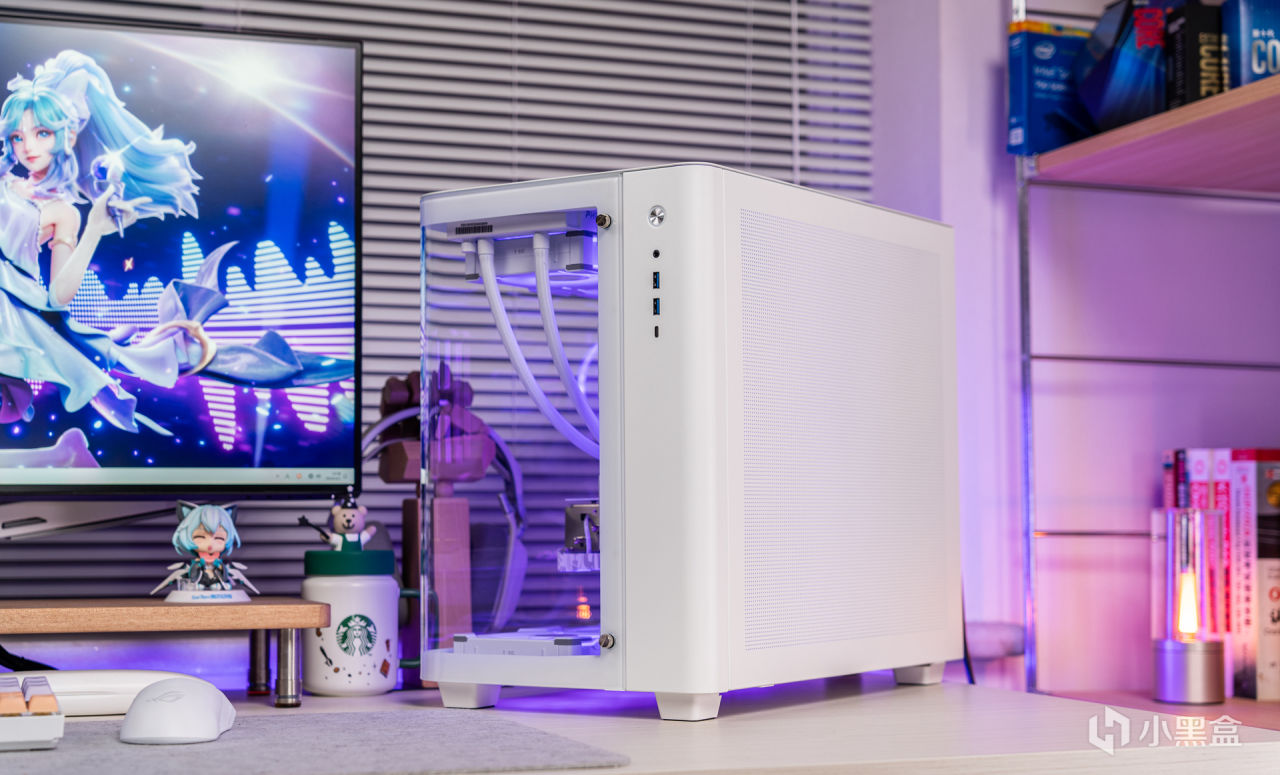

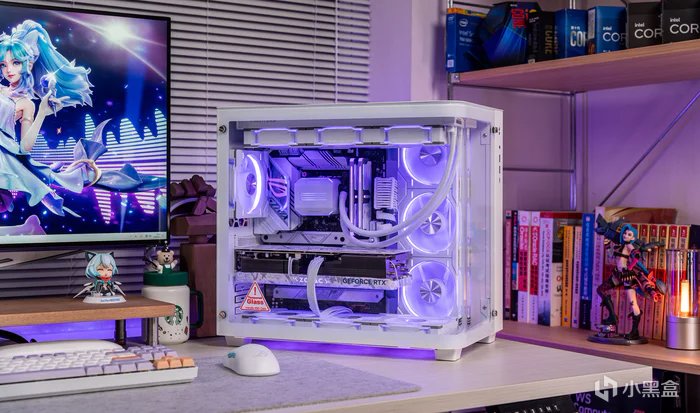

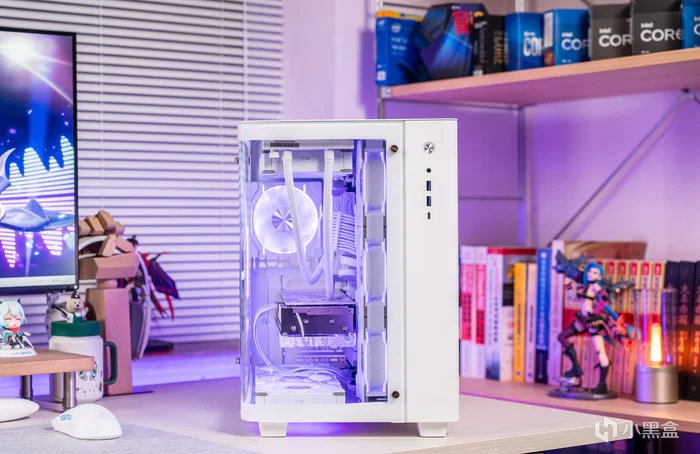

桌面環視玻璃海景房展示

前面板的一半弧度玻璃，與右側的前置IO

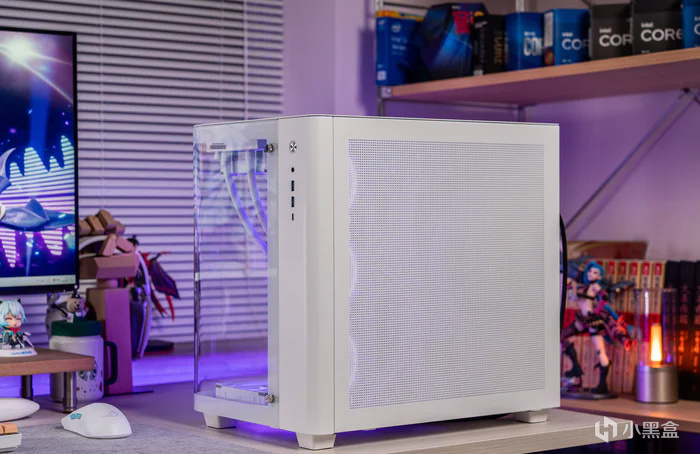

90°正側面展示

網孔背板展示

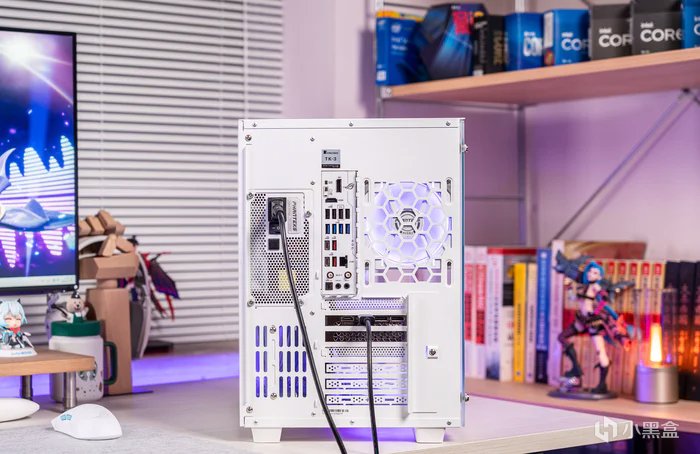

機箱的尾部雙倉結構

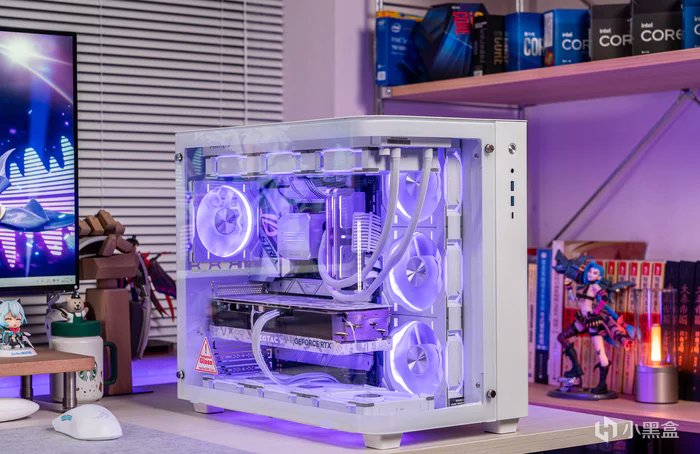

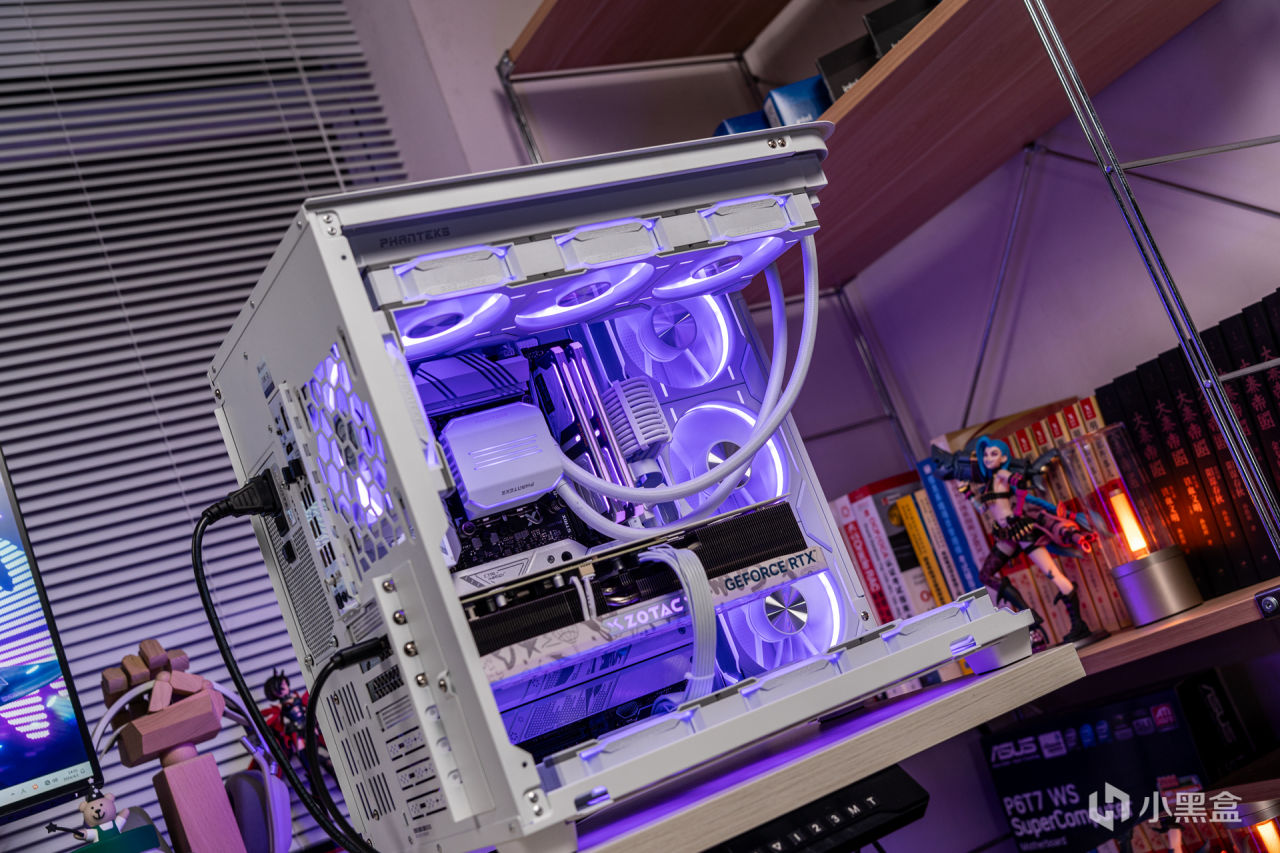

45°展示

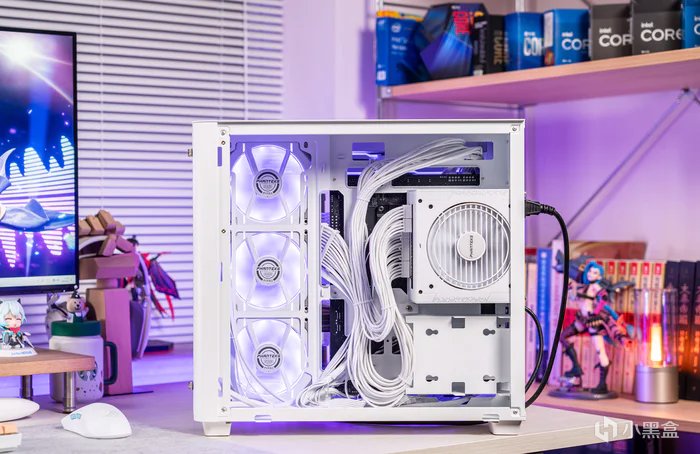

背部的理線

主配件區域展示

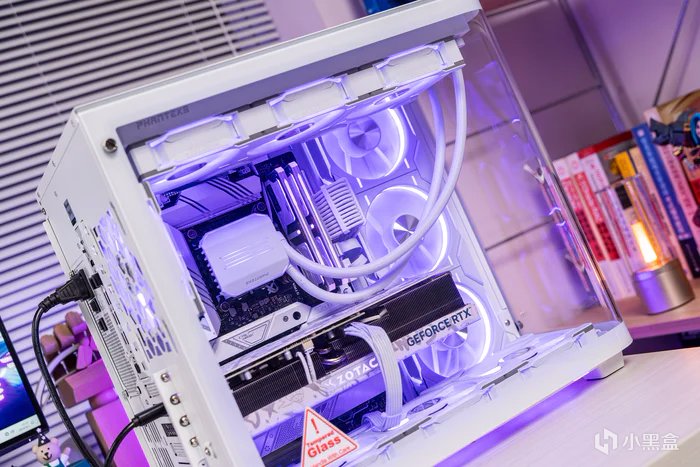

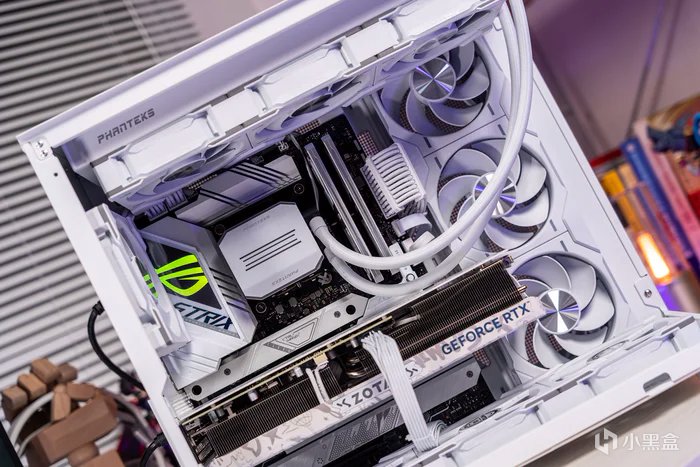

內部45°展示

270°寬景彎折玻璃

這塊曲面玻璃有四顆手擰螺絲固定，並且手擰螺絲與箱體通過2.5mm厚度減震膠圈連接，可提升抗震保護性能。而右側的前置IO包括了開機鍵、2合1音頻口、2個USB3.0*2、1個USB3.2 Gen2 Type-C

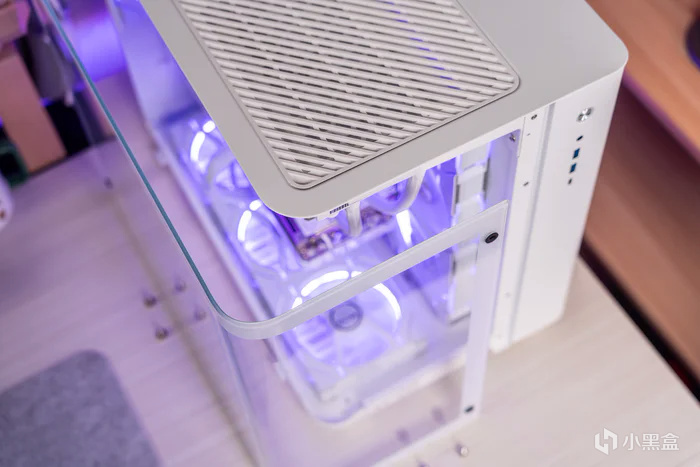

一體折彎的環視玻璃，這也是其能充分展示硬件的所在，並且這塊鋼化玻璃表面貼敷2H硬度玻璃保護膜

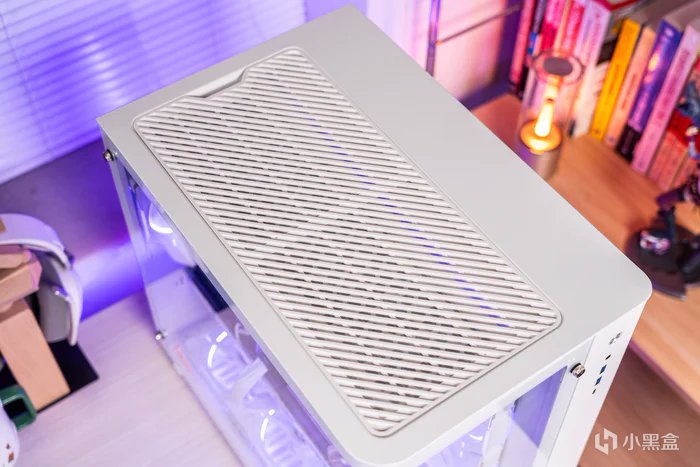

機箱的頂部面板也具有大開孔的網面通風

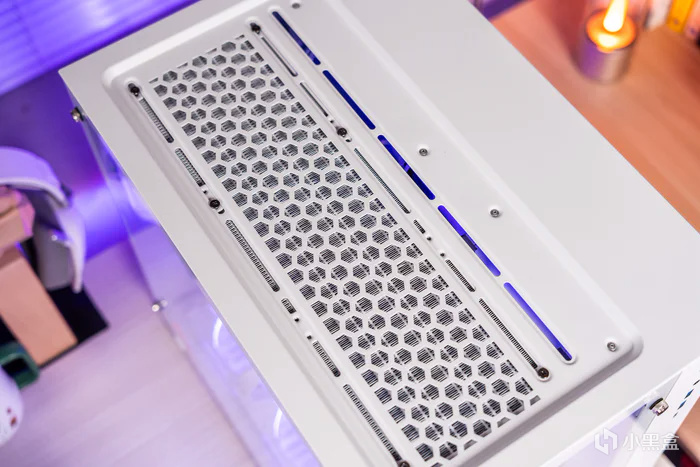

頂置的冷排位開孔非常大，爲蜂窩狀

超寬內景展示

新一代的大吹雪——ROG STRIX Z790-A GAMING WIFI S 吹雪，上面的眼睛也越來越大幾乎與純血ROG一樣大了，配合下邊的STRIX logo，整體顏值畢竟高特別是在白色主題中脫穎而出。而且配置一樣不含糊，16(70A)+1(70A)+2的強力DIGI+數字供電模組，以及升級的DDR5 8000內存支持，和5個M.2和WIFI7的加入，使得吹雪S更強大了

主板底部的四個M.2散熱盔甲，幾乎直通主板的兩端

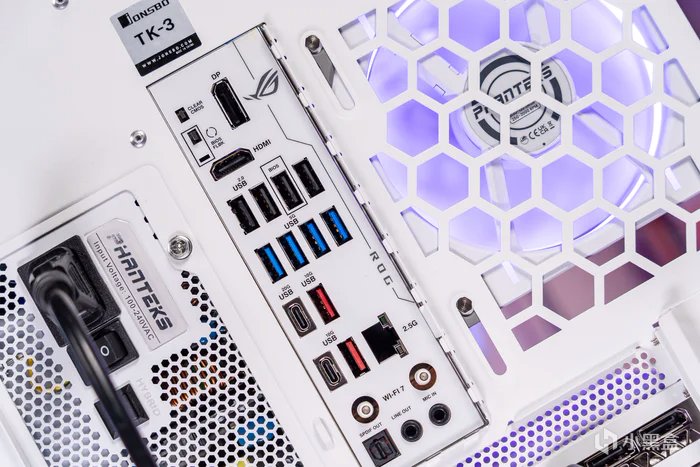

主板的背板IO接口也是滿滿當當，CLEAR CMOS也以及是該主板的標配，顏值與超頻方便實用性並舉

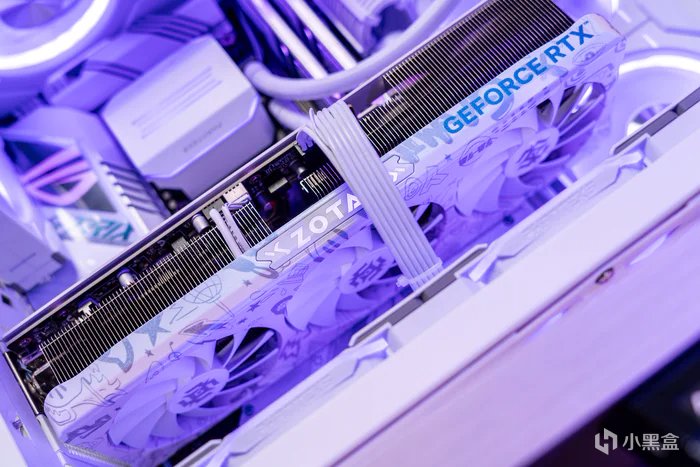

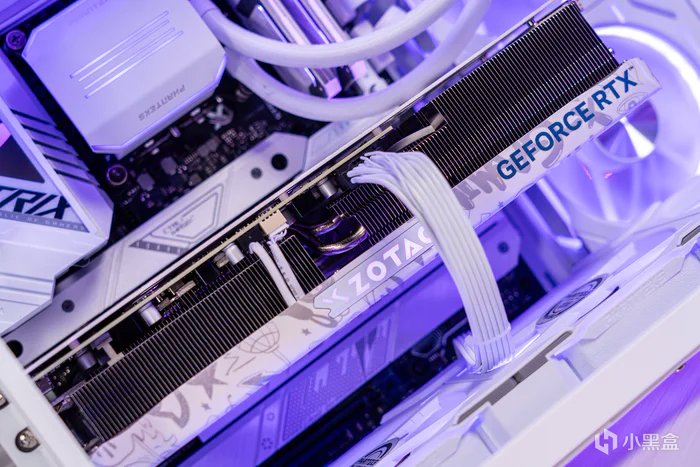

索泰的GeForce RTX 4070 SUPER 12GB 顯卡 X-GAMING歐泊白，今年的super系列升級最有誠意的就是4070S了

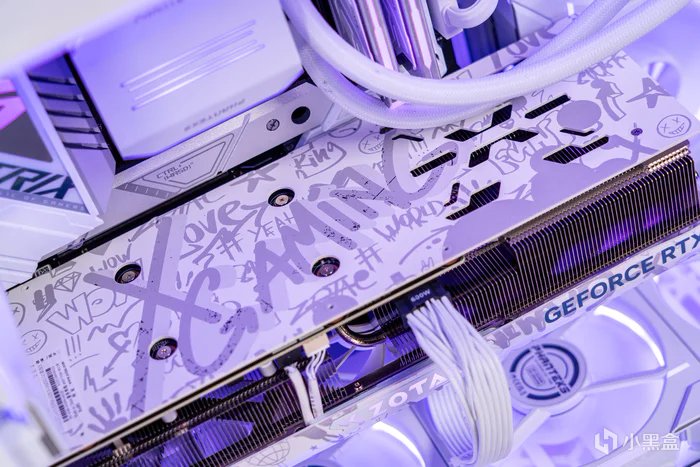

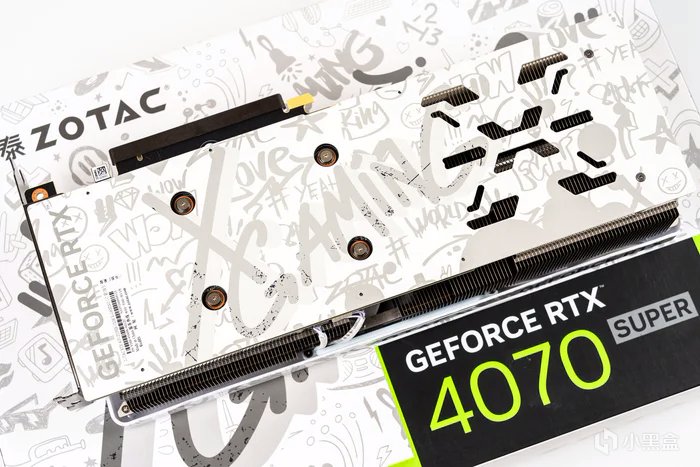

顯卡背板上的X-GAMING標識，歐泊白顯卡設計靈感來源於白歐泊石，清新淡雅的白色基底色上次，採用多重特殊工藝處理達到變彩效應的視覺效果。右側還有貫穿的通風散熱孔爲顯卡形成良好的散熱

顯卡使用了冰芯散熱系統，其搭載支持智能啓停的靜音三風扇，爲X-GAMING系列打造的暗影疾風扇葉

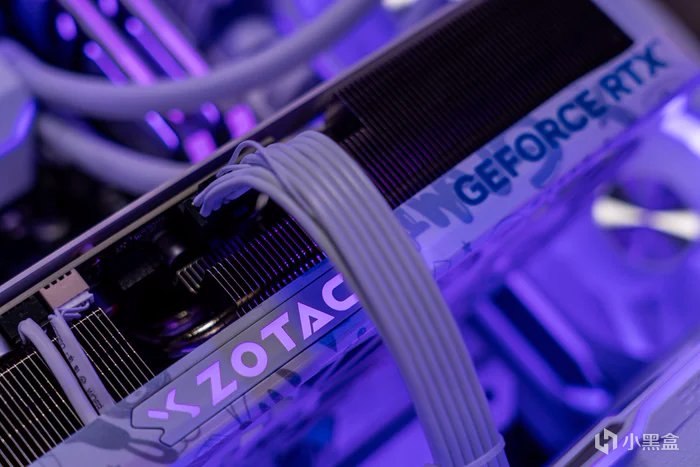

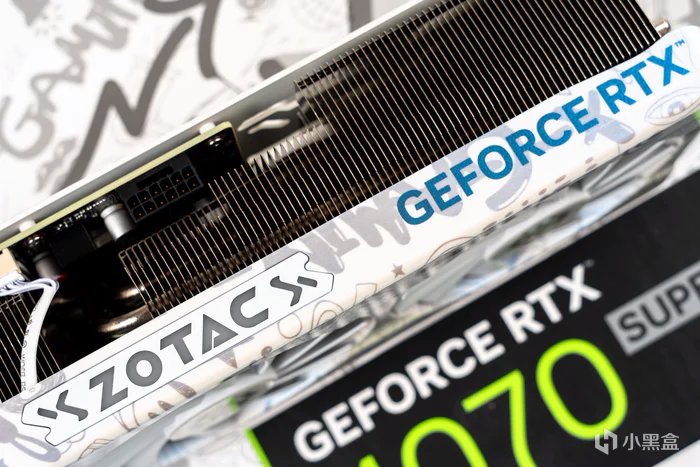

顯卡頂部的ZOTAC 的RGB燈效修飾，以及右側的GEFORCE RTX 藍色英偉達logo

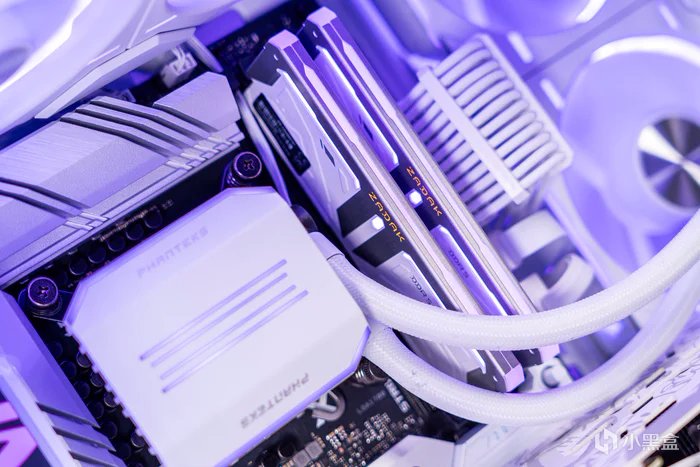

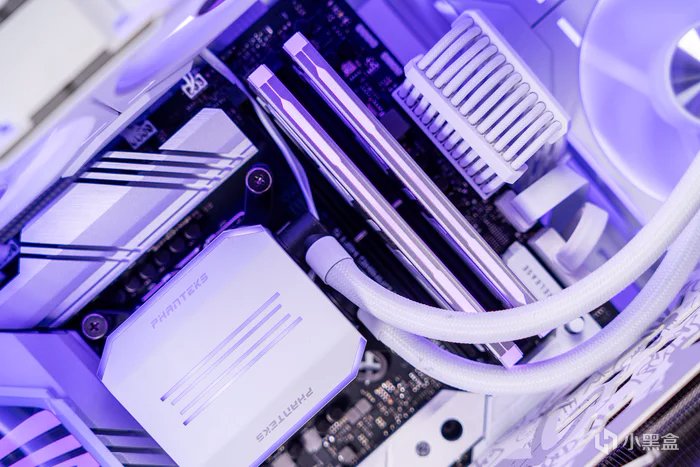

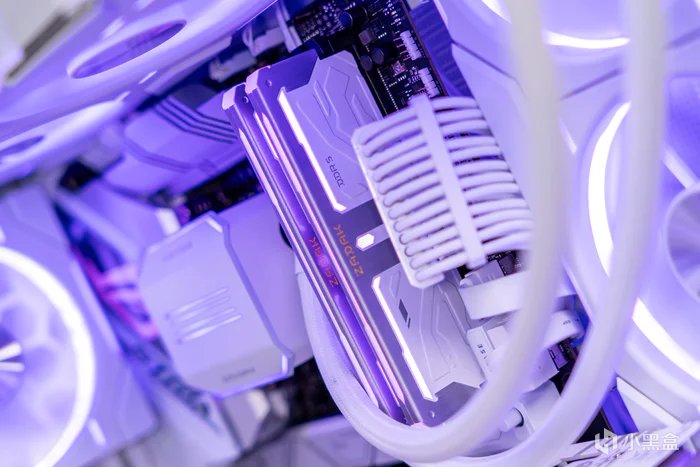

內存同樣爲白色系的宇瞻高端品牌ZADAK SPARK DDR5 6000 32G套裝燈條，白色與鋁合金原色淡色搭配

內存頂部包裹精緻髮絲紋的鋁合金散熱，呈現出鏤空的導光效果

延伸至散熱片中央的交錯設計，呈現出不一樣的視覺效果

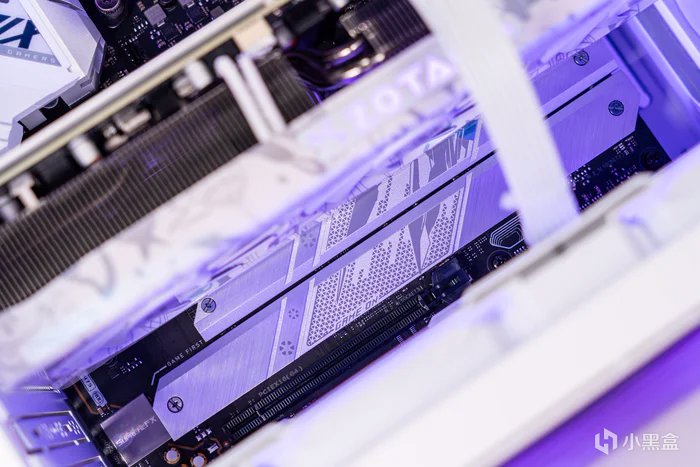

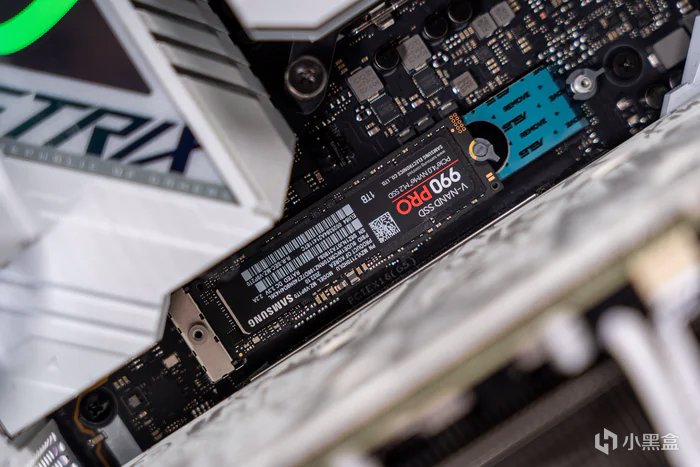

固態是來自三星的990 PRO，Z790吹雪S支持了5條M.2 pcie4.0X4也是其獨特的魅力所在，不干擾第一條PCIE5.0 X16的顯卡帶寬

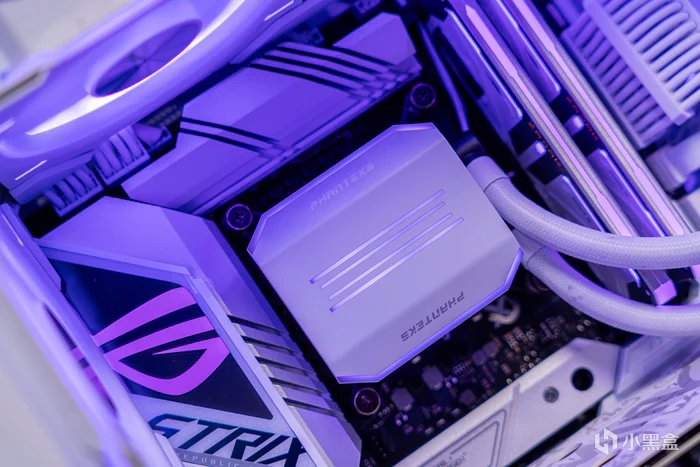

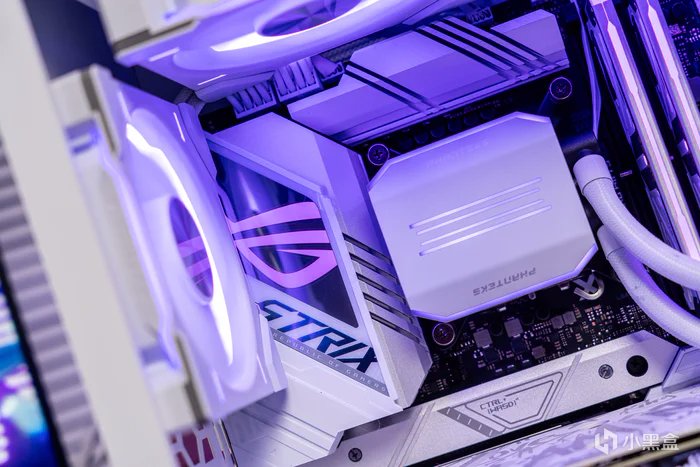

追風者的白色GLACIER ONE 360 D30 一體式水冷，其冷頭爲一體式ARGB設計，中間的四條線與兩邊phanteks外側的導光條都帶ARGB燈效

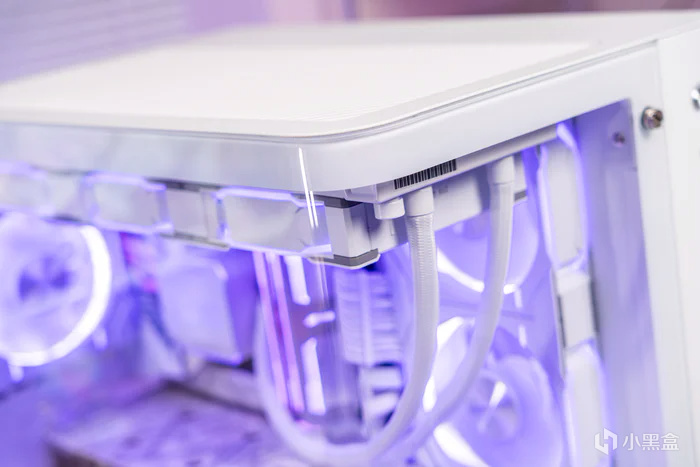

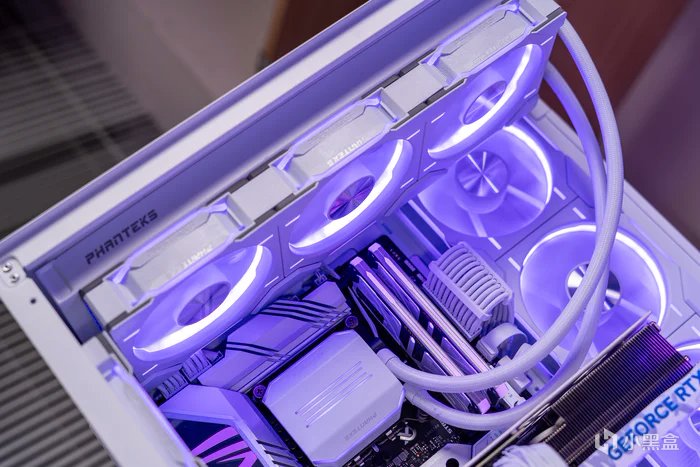

具有HPANTEKS logo的27mm標準厚度的冷排，上面安裝着追風者的3把串聯的120D30積木風扇

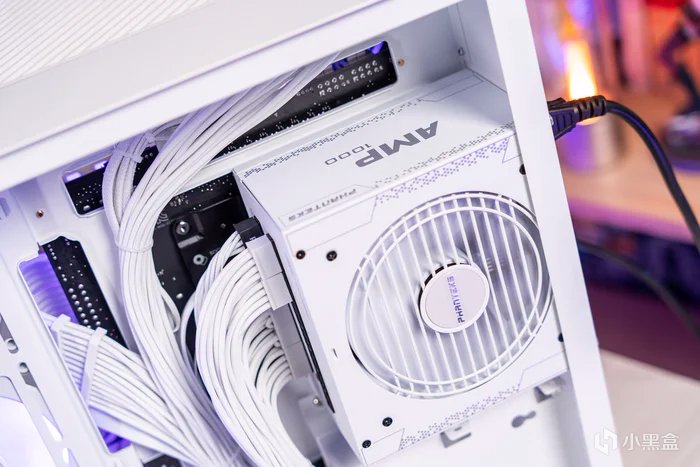

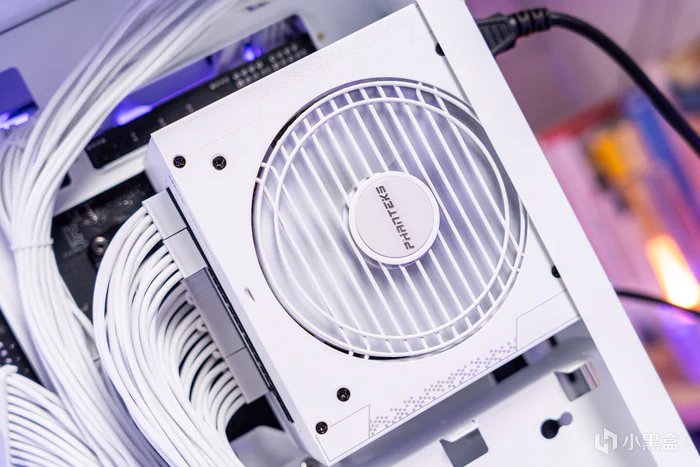

追風者AMP系列的AMP1000 V2電源，V2版本爲海韻代工，具有10年換新的質保，不僅擁有80PLUS金牌認證，更有高於白金牌的92.86%轉換效率

兼容性更佳的14cm小體積機身與12cmFDB風扇，且50%負載下能夠支持風扇停轉

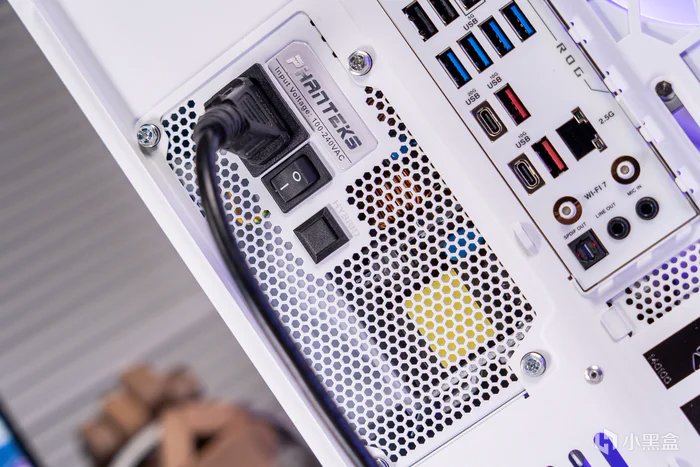

電源的出風口上具有PHANTEKS的金屬銘牌，中間的HYBRID MODE按鍵彈起可啓動ECO零噪音模式開關，控制FDB風扇在低負載下停轉

整機內部的風扇展示，都是追風者的D30-120積木風扇，更厚的30mm厚度，採用FDB液壓軸承，可積木串聯，而由於秉承了追風者T30風扇的設計元素，2000RPM下可達3.01mmH2O的靜壓與64.3CFM的風量，噪音值僅爲30.2dBA，爲比較不錯的冷排用燈效積木風扇。而D30-120可以串聯起來，每個螺絲孔位置都配置了蓋板，可以讓風扇串聯之後形成非常好的觀感

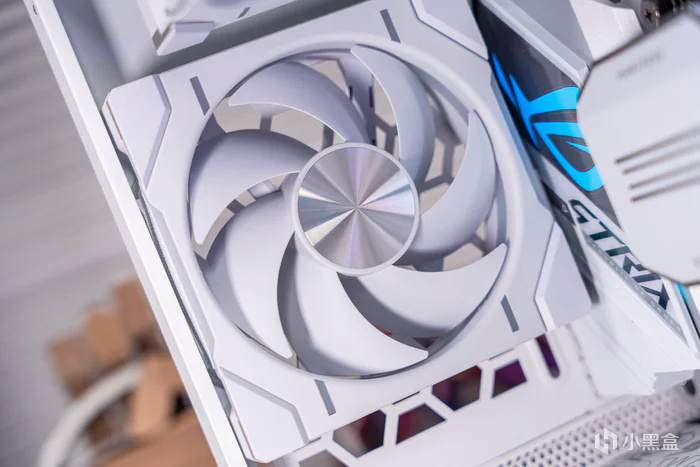

尾部一把追風者D30-120，七葉設計，中間鋁合金面板裝飾，四個螺絲孔位都有蓋板遮擋，整體非常協調色系一致

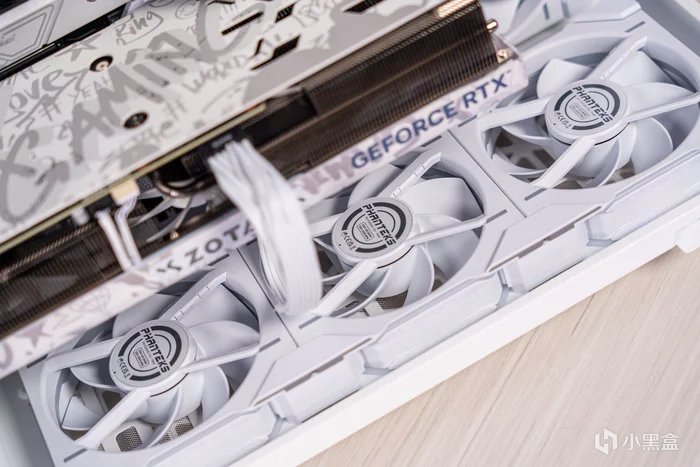

底部的三把D30-120用於進風，其實這裏更好的是使用3把D30-120的反葉扇用於進風，不過底部觀感影響不大

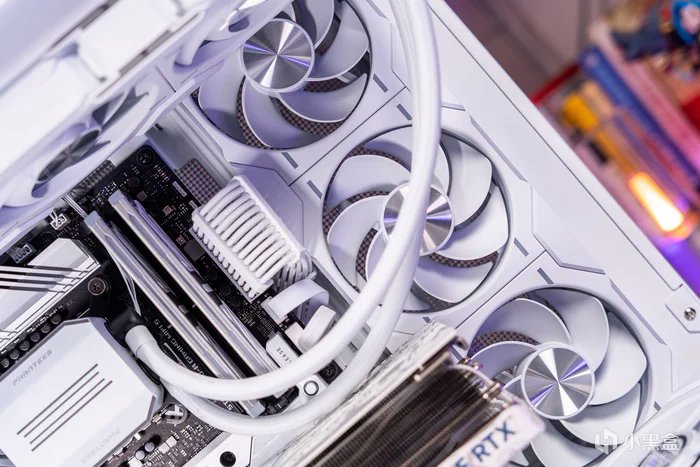

三把側面的D30-120反葉扇用於進風，與底部一起形成6把進風的正壓差

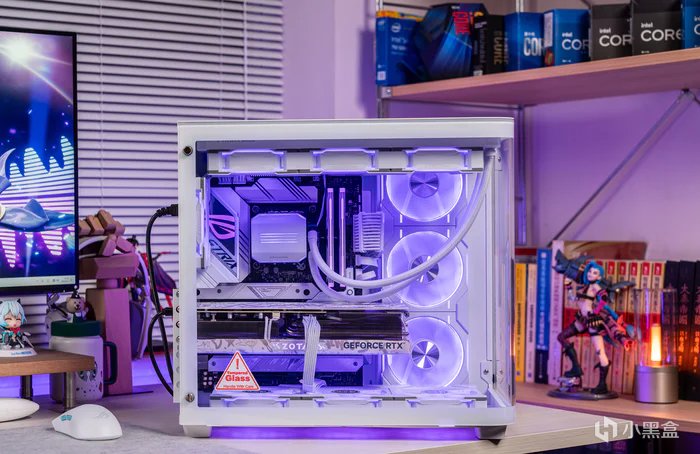

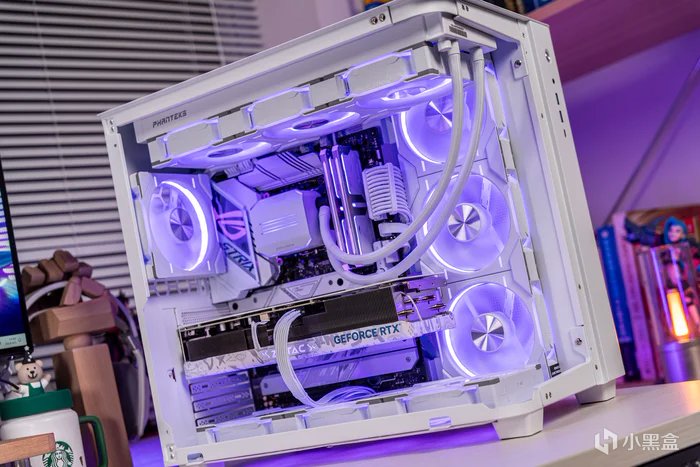

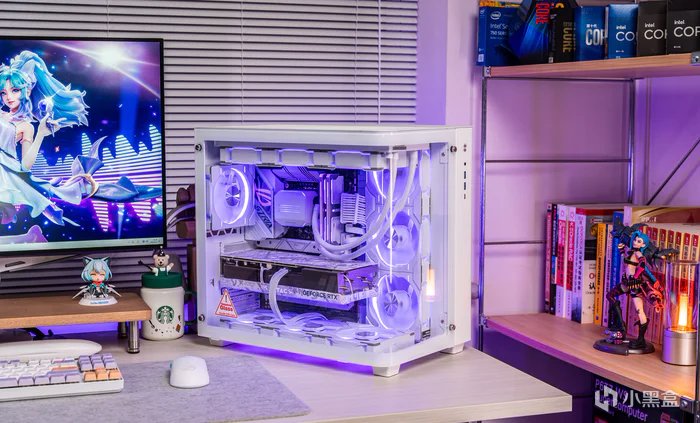

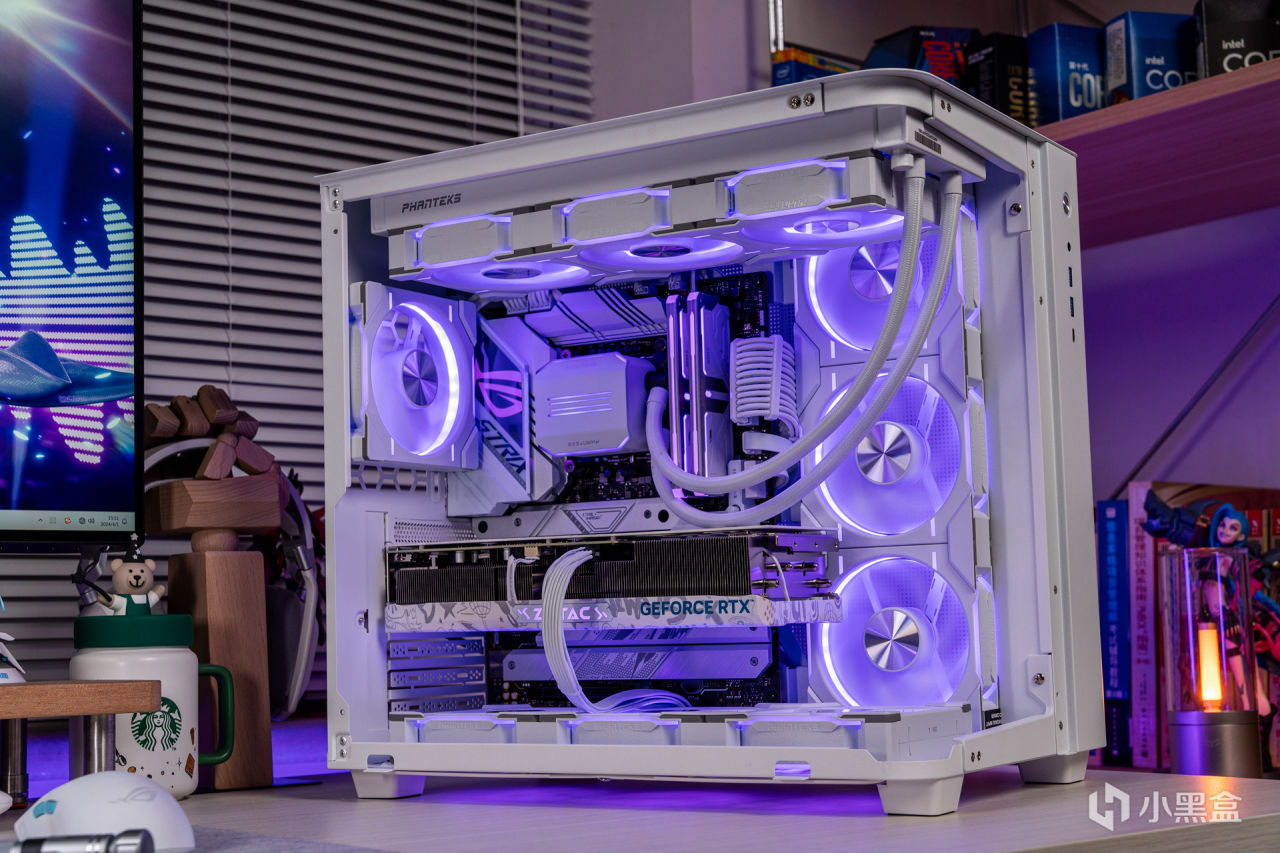

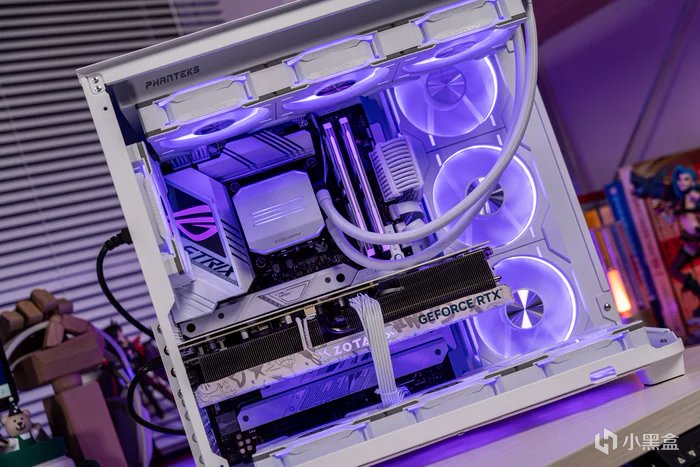

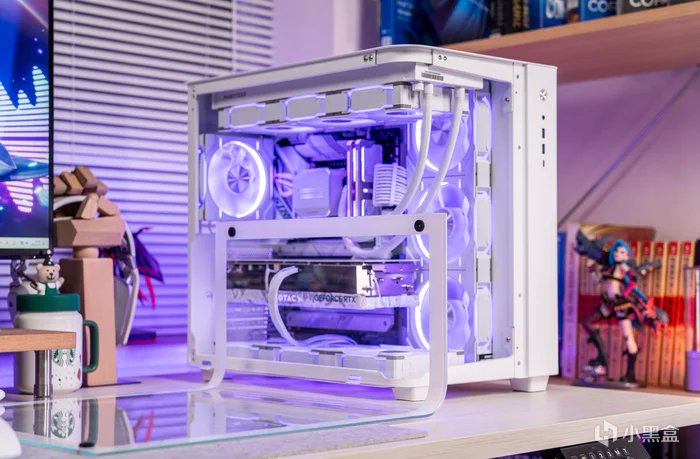

整機桌面展示

配件解析

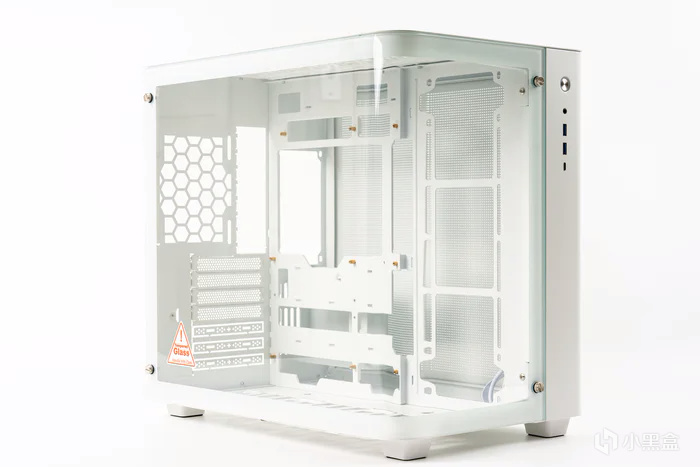

喬思伯（JONSBO）TK-3白色曲面海景房ATX機箱

喬思伯TK-3青春版機箱使用一體曲面、折彎270弧度的環視玻璃而成，並且該玻璃表面貼敷2H硬度玻璃保護膜。它的尺寸是438*288*415mm的長寬高，整體使用了0.7mm鋼板，淨重7.3KG，它也是喬思伯曲面海景房的迭代升級，TK3被稱爲青春版也是性價比的表現和一體曲面的創新者。它支持ATX標準主板和背插但尺寸更緊湊，支持420mm長的顯卡和220mm電源，風冷最高165mm，風扇最多10個12cm，可以頂部360或者底部360冷排，側面也支持3x12cm風扇，最多還支持3*3.5HDD硬盤位

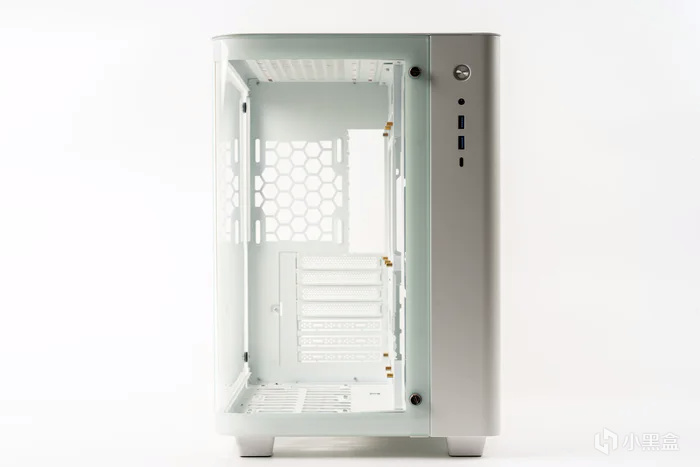

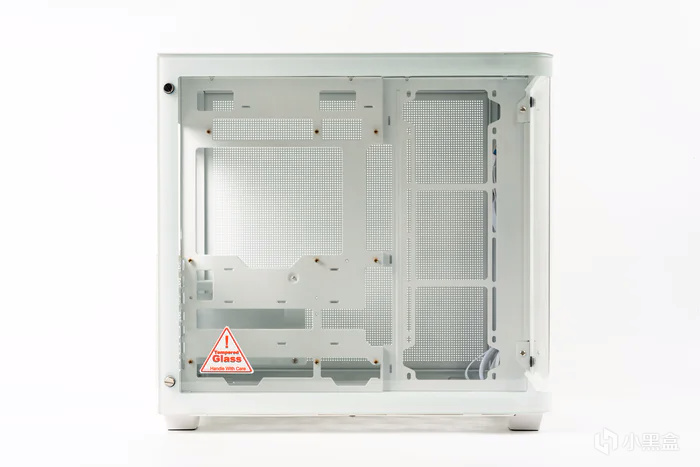

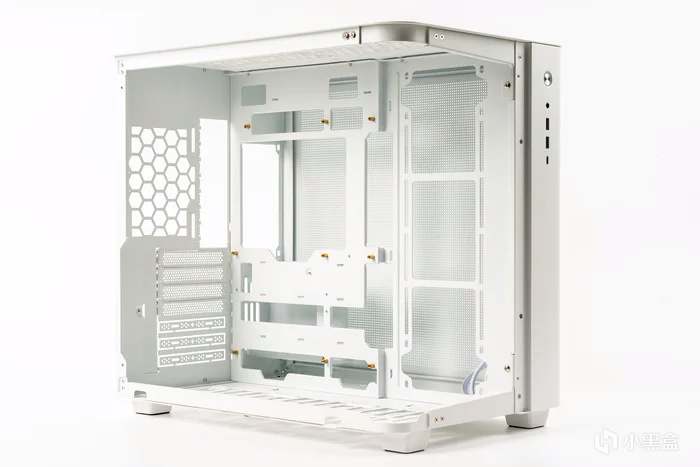

機箱的90°側面，曲面海景房下支持頂部和底部的雙360冷排，同時具有10個風扇位的支持

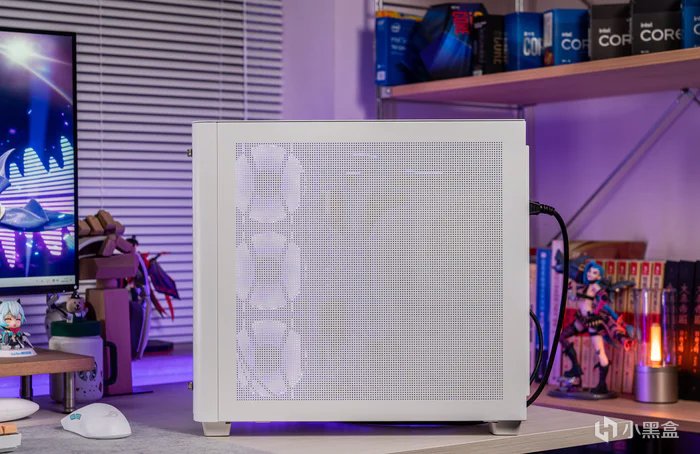

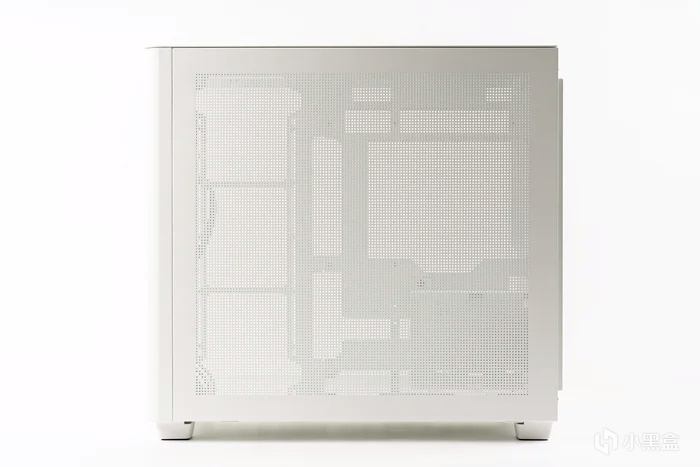

背面是MESH網孔側板，通風散熱性能表現較好

前面板的一半爲270°環視玻璃，右側前置IO

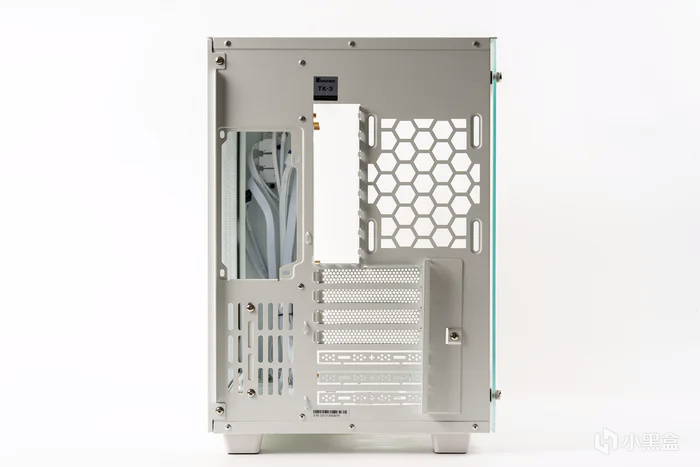

尾部爲標準的雙倉結構

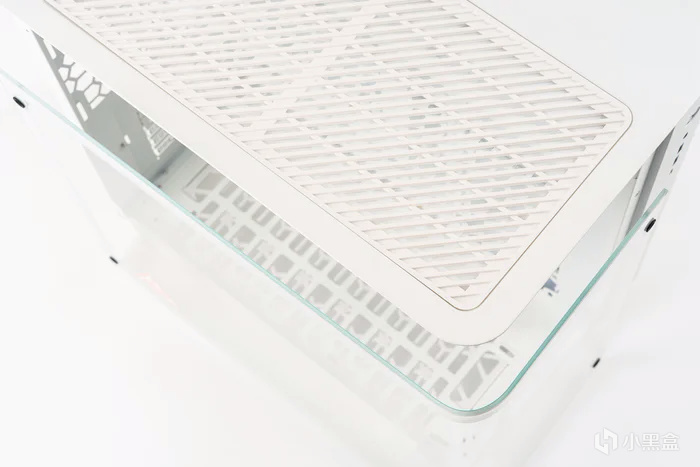

一體折彎的環視玻璃，彎折處具有弧度

無立柱設計的曲面海景房

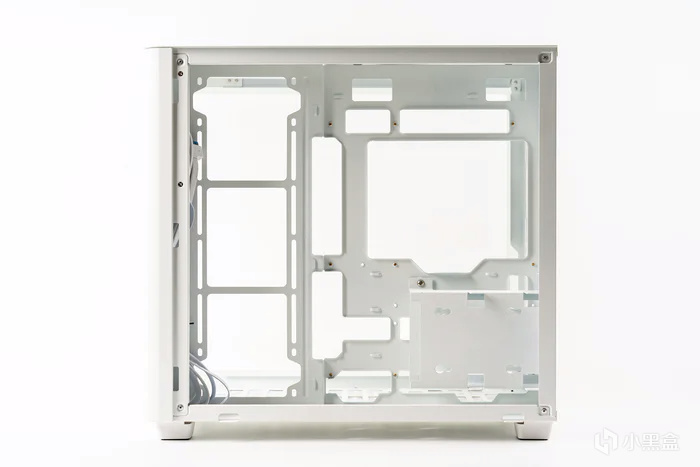

打開機箱背板，左側3*120mm風扇位，右側上部電源位置，下面2個3.5HDD位，同時ATX主板支持背插，背插各處都佈置有多個理線孔

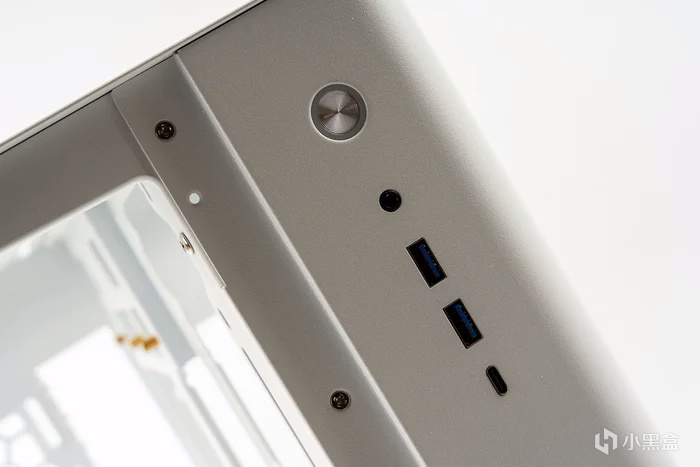

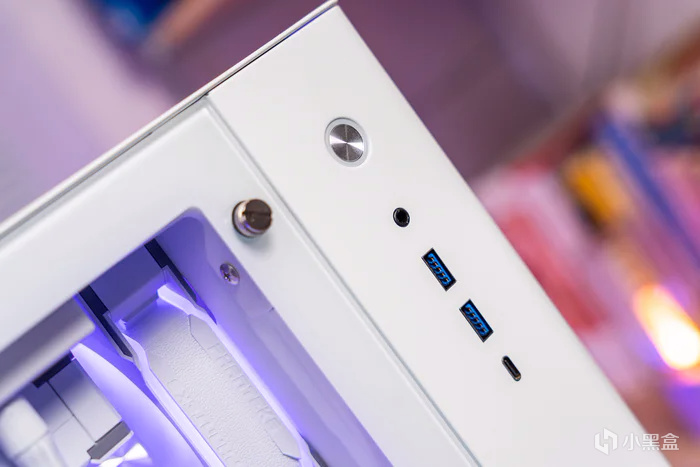

前置IO主要有開機鍵、2合1音頻口、2個USB3.0*2、1個USB3.2 Gen2 Type-C

ROG STRIX Z790-A GAMING WIFI S 吹雪

主板是來自華碩新一代的吹雪——ROG STRIX Z790-A GAMING WIFI S，依然是吹雪經典的外觀和16(70A)+1(70A)+2的強力DIGI+數字供電供電模組，不過S自然也有所升級，對比上一代散熱面積更大了，而且M.2已經支持到了5個，存儲黨們狂喜，是不是也可以作爲M.2 NAS板呢？當然這一代的規格也依然不含糊，首先自然是WIFI7的支持，和內存引入了更強的DIMM FLEX智能溫控優化技術，頻率也已經支持到DDR5 8000，且容量也升級至最大256GB，然後供電模組爲16+1+2的規格，雙8PIN ProCool輕鬆駕馭14900KS，其他也有許多升級

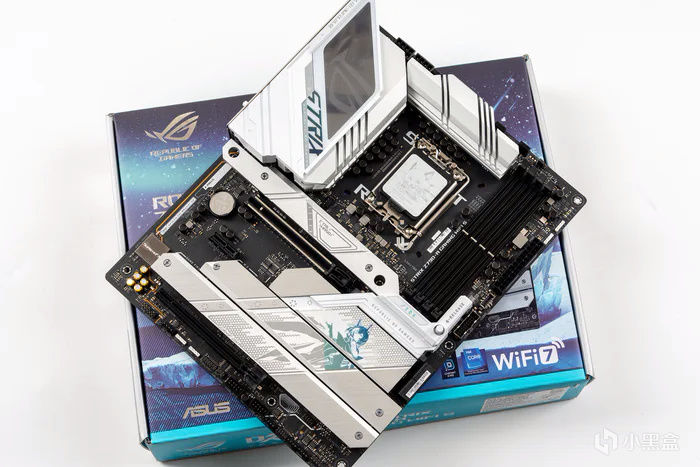

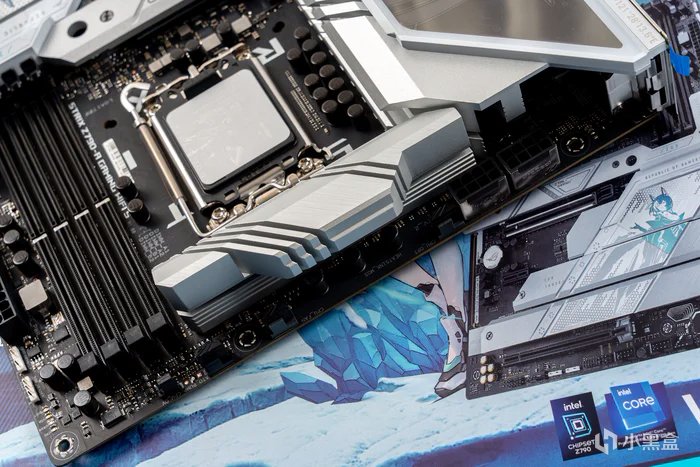

吹雪S的主板全貌，2盎司銅6層PCB的黑色板型，配上多個銀白色的散熱片，讓新吹雪S更具二次元風格

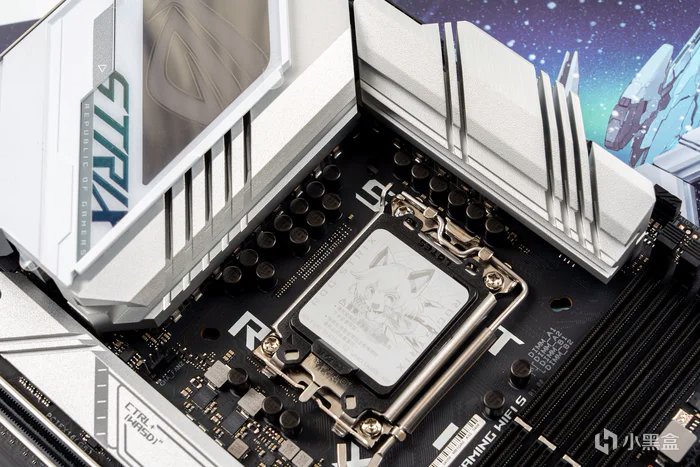

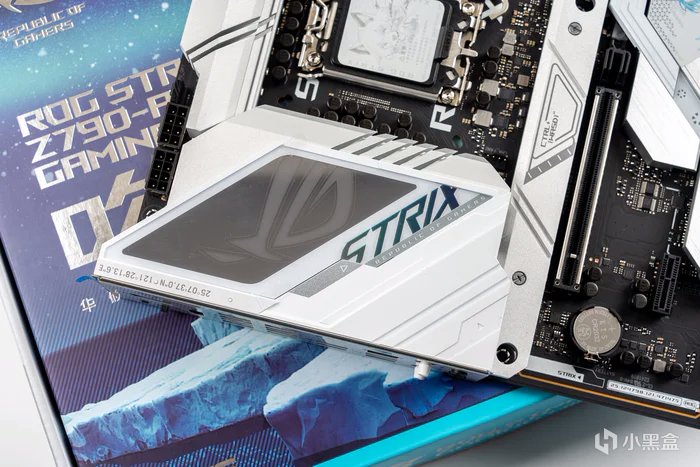

主供電區域的VRM散熱片的ROG大眼睛更大了，基本與純血ROG一致的燈效，左下方依然標註着華碩總部的座標，右邊還有STRIX的logo和ROG全名

整個供電散熱規模依然是斜條紋切割和多層開槽增加散熱面積，散熱方面還是不需要擔心的。16(70A)+1(70A)+2的DIGI+數字供電的高質量供電模組搭配高品質合金電感，以及耐用的固態電容，使得吹雪能越級超頻，使用ROG AI智能超頻，提供性能調教建議

頂部散熱的反面也是做了多層切割與多層開槽，以及8+8Pin的高強度供電接口 ProCool

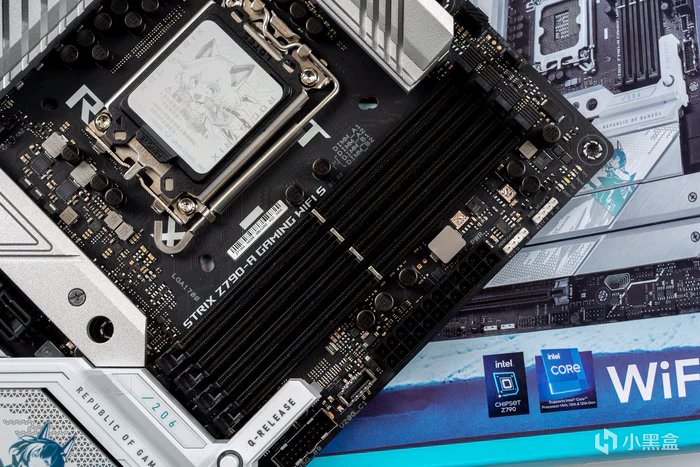

四條單邊卡扣的加固內存插槽，支持最大256G DDR5 8000 OC內存，最新的DIMM FLEX 技術可以智能溫控優化內存，一鍵釋放更強性能，另外配合華碩AEMP II技術可解鎖DDR5內存PMIC的限制，自動檢測內存芯片優化頻率、時序、電壓參數

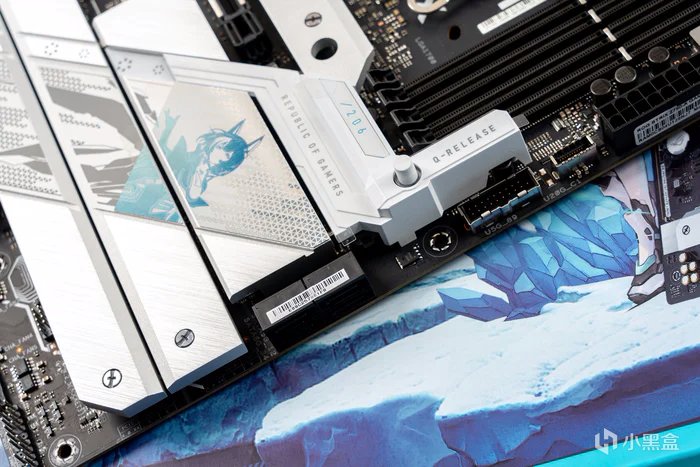

華碩首創的Q-RELEASE的顯卡易拆鍵讓顯卡拆卸更方便；20Gbps的前置USB-C支持30W PD3.0快充；前置USB3.0接口也是帶金屬強化

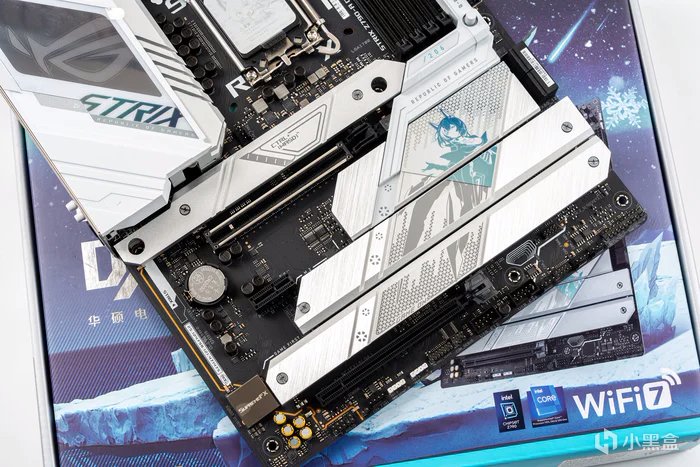

PCIE及存儲擴展區域和芯片組部分，一條高強度擴展插槽的PCIE5.0X16，一條PCIE 3.0 X1 插槽,一條PCIE 4.0 X4 的全長X16插槽。這次Z790A 吹雪S的升級再更新支持了5條PCIE 4.0X4 M.2 接口，其中第一條帶散熱背板，第四條支持22110的長度，其餘默認2280的PCIE4.0X4 。個人認爲這是對中端主板最好的設計，畢竟現階段PCIE5.0 X4 的SSD依然很熱，性價比也不夠高

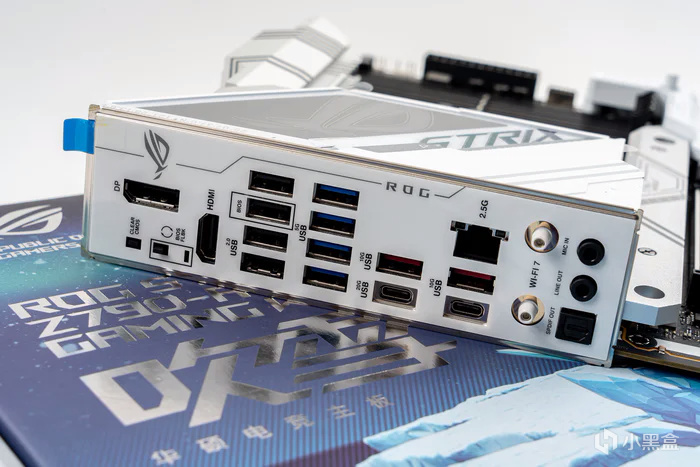

帶ROG logo的背板IO接口，依次爲Clear CMOS、BIOS FlashBack、集顯DisplayPort、集顯HDMI、4 x USB 2.0 Type-A、4 x USB 5Gbps Type-A、1 x USB 20Gbps Type-C、3 x USB 10Gbps（2A1C）、1 x Wi-Fi 7、1 x Intel 2.5Gb LAN、3 x 音頻接口

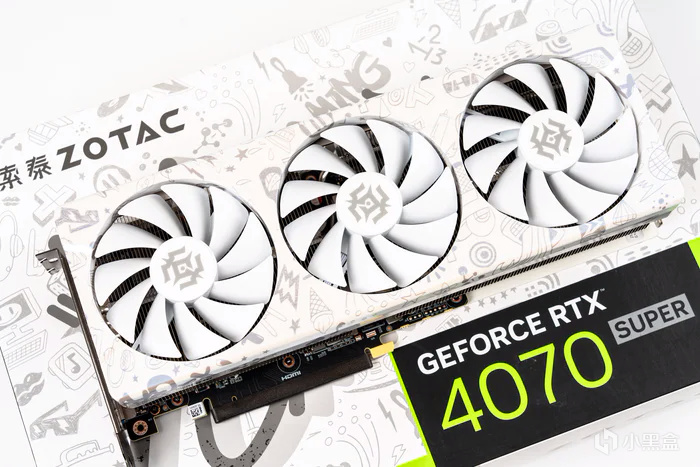

索泰（ZOTAC）GeForce RTX 4070 SUPER - 12GB顯卡X-GAMING歐泊白

顯卡是來自索泰的GeForce RTX 4070 SUPER - 12GB X-G OC 歐泊白。它採用NV Ada Lovelace架構、TSMC 4N工藝的AD104核心，7168cuda處理器，加速頻率2505MHZ，顯存頻率21Gbps，12VHPWR供電接口，整卡TGP功耗爲220W。GeForce RTX 4070 SUPER 搭載的 CUDA 核心比 GeForce RTX 4070 多 20%，非常適合2K分辨率下的最高設置遊戲，在大多數圖形運算密集型遊戲中，GeForce RTX 4070 SUPER 性能超越 RTX 3090，但功耗更低；開啓 DLSS 3的情況下性能可達 GeForce RTX 3090 的 1.5 倍

顯卡的本體，303mm的長度，高度121mm可適應大多數的標準機箱，而這款顯卡的歐泊白顏色設計靈感來源於白歐泊石，清新淡雅的白色基底色上採用多重特殊工藝處理，變彩效應充滿神祕與夢幻之感

顯卡的肩部區域，兩槽多61mm厚度，全新升級的高效能冰芯散熱系統

加固的合金背板保護顯卡PCB提升靜電防護能力，還具有對流穿透設計迅速降溫

搭載支持智能啓停的靜音三風扇，爲X-GAMING系列打造的暗影疾風扇葉，進一步優化葉片曲率，提升扇葉表面光滑度，減少空氣摩擦和風噪，提升風量風壓和風流。底部大面積冰鏡導熱底座

中間的ZOTAC的ARGB燈效logo與Geforce RTX的藍色logo，信仰燈的ARGB效果可在FireStorm管控軟件中設置和微調

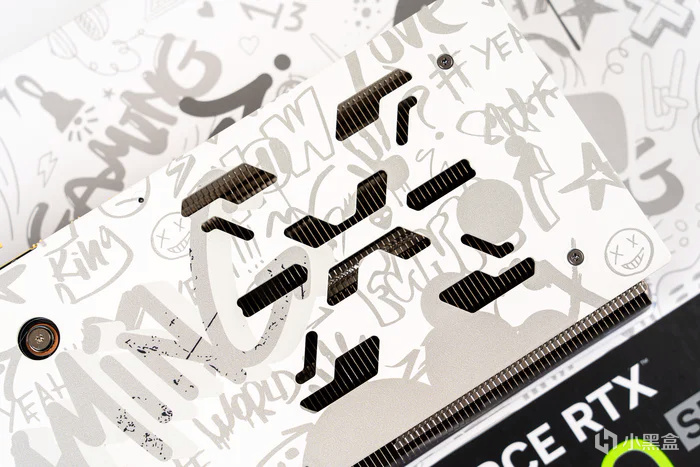

顯卡背板處的鏤空對流穿透設計，可使迅速降溫

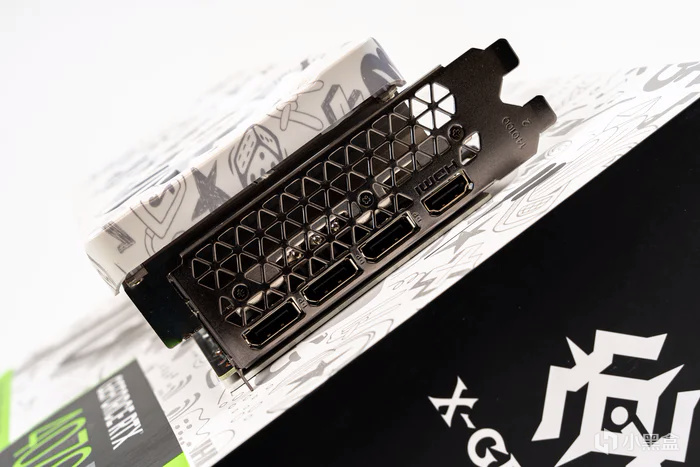

40系顯卡背板標配的接口4個DP1.4A+1個HDMI2.1A

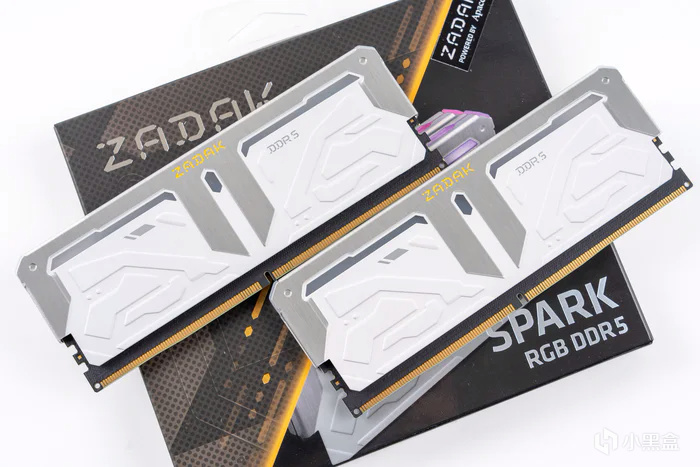

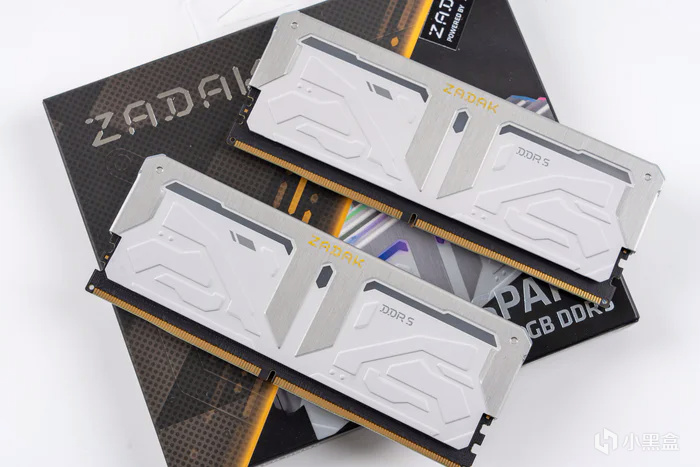

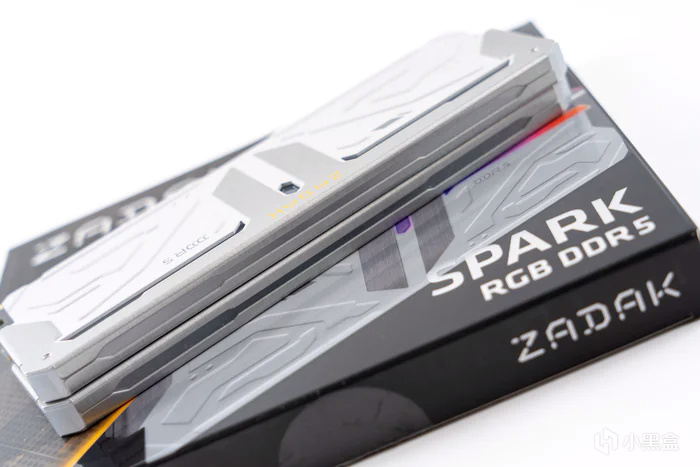

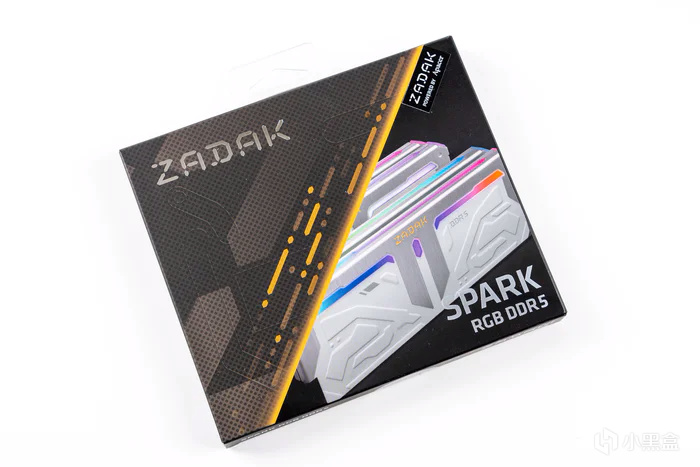

宇瞻 ZADAK SPARK 32G 6000 DDR5白色燈條 16x2 套裝

內存是來自宇瞻的 ZADAK SPARK 32G 6000 DDR5白色燈條 16x2 套裝，時序爲C40-40-40-96，且該內存支持XMP 與EXPO 雙平臺技術

內存整體的尺寸爲5cm高度、13.6cm寬度、0.79cm厚度，單條重量60g

造型別具一格具有鮮明的特點與其他常規內存有所不同，寶石造型的導光與精緻的外形設計

頂部的材質交錯設計，呈現綴有寶石形狀的鏤空導光效果，髮絲紋及白色霧面磨砂質感

三星（SAMSUNG） 990 PRO 1TB SSD

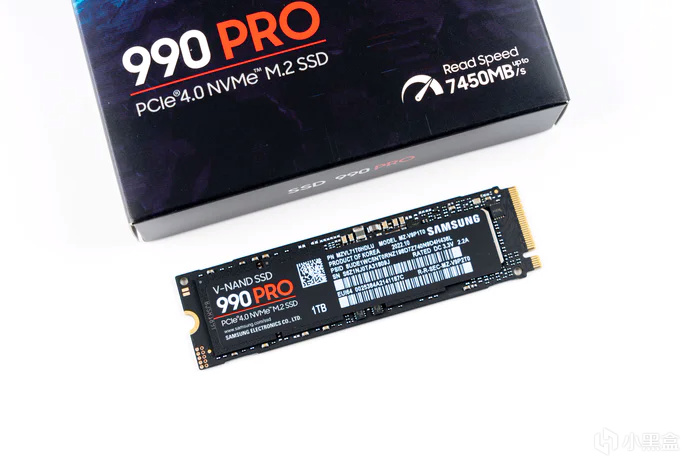

三星的PCIE4.0 M.2固態硬盤——1TB的990 PRO ，可達到7450MB/s和6900MB/s的順序讀寫速度，其採用8nm製造工藝代號爲PASCAL全新自研主控，提升性能的同時也降低了功耗，以及配備三星第七代V-NAND TLC閃存，1TB容量版本採用1GB的三星LPDDR4緩存芯片。990PRO的隨機性能高達1400K IOPS和1550K IOPS；TurboWrite 2.0技術，大幅提升了SLC緩存空間，2TB最高可達226GB；整體理論功耗相較於三星980 PRO降低了25%

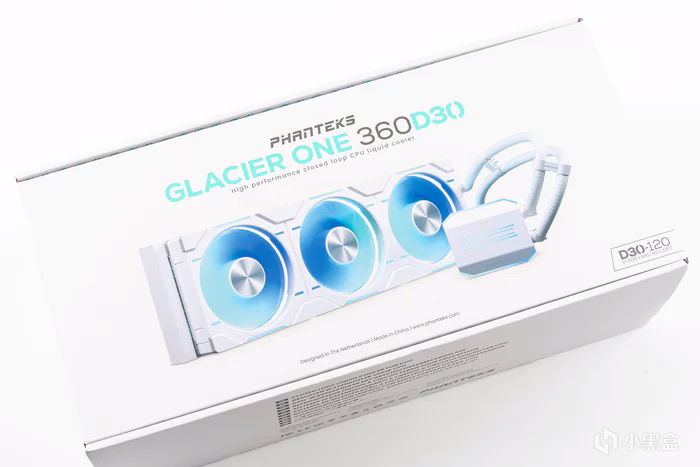

追風者 (PHANTEKS) 冰靈D30 360水冷 GLACIER ONE 360D30

白色款的追風者GLACIER ONE 360 D30 一體式水冷是新一代的採用D30風扇實現四面幻彩燈效的散熱，不僅支持5年質保和3年換新的漏液包賠政策，且已全部支持主流AMD的AM5平臺與intel的13代平臺，另使用的是標準27mm厚度13水道冷排與高耐久減震馬達和高性能水泵與純銅底座，當然還有使用的追風者最新款免線拼裝的D30-120積木風扇

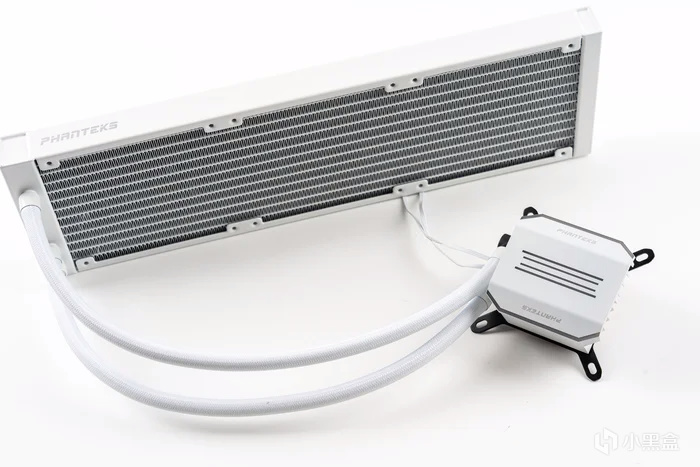

GLACIER ONE 360D30的水冷本體，400mm的尼龍纖維水冷管強韌耐用和耐溫性好

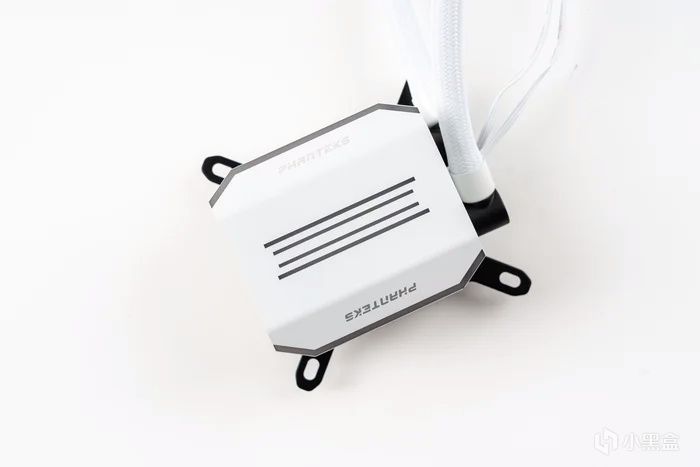

一體式的ARGB冷頭，中間的四條線與兩邊phanteks外側的導光條都帶ARGB燈效

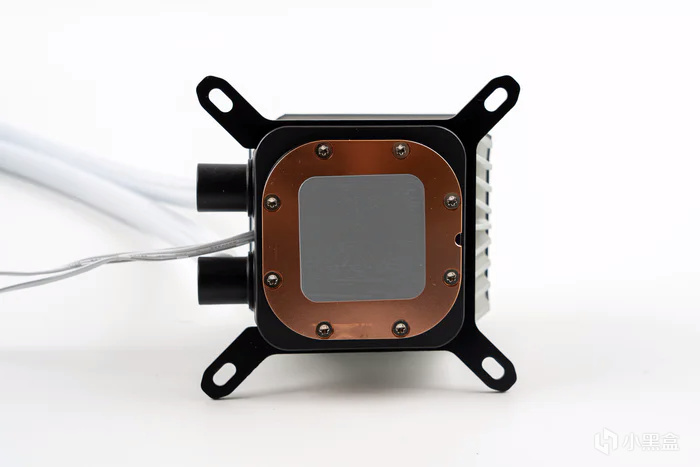

純銅底座，內部採用3100RPM的高性能水泵和高耐久減震馬達，MTBF時間可達100000小時，水管的兩頭也是可以自由旋轉，角度也非常的大

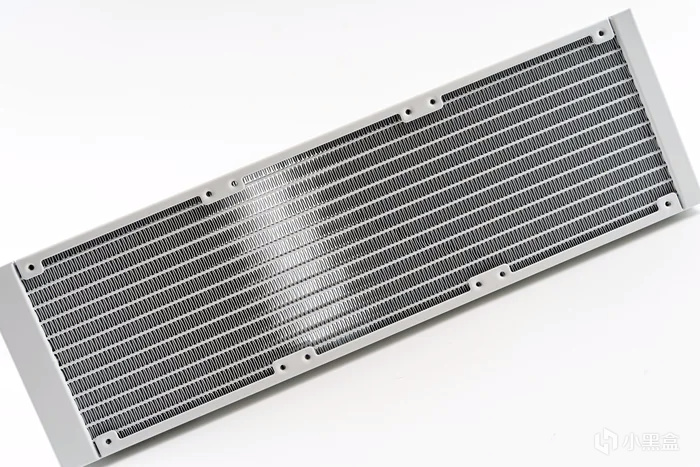

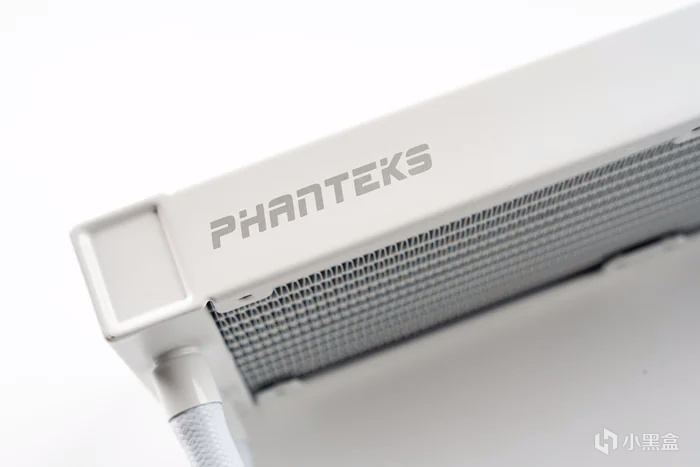

冷排標準厚度27mm，上有PHANTEKS的logo

微水道設計的13道雙面散熱波帶，散熱面積達到了86萬mm2

三把30mm厚度的D30-120正向積木風扇，採用FDB液壓軸承，可積木串聯，而由於秉承了追風者T30風扇的設計元素，2000RPM下可達3.01mmH2O的靜壓與64.3CFM的風量，噪音值爲30.2dBA，爲比較不錯的冷排用燈效積木風扇。而D30-120可以串聯起來，並且每個螺絲孔位置都配置了蓋板，可以讓360風扇形成非常好的觀感

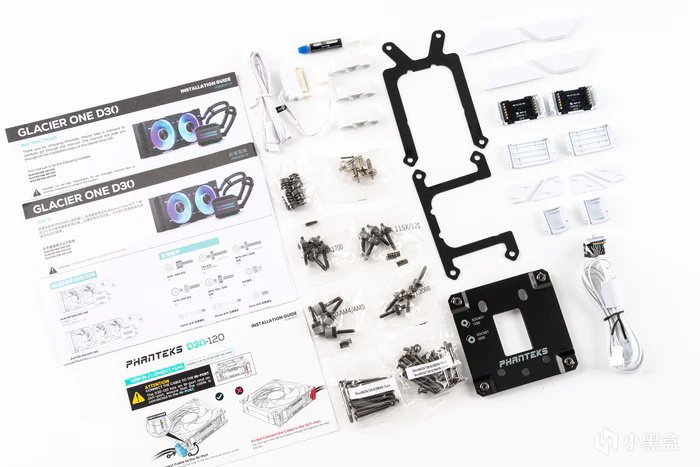

水冷的配件，標配的扣具支持intel 11XX\1200\1700\2011\2011-3\2066，和AMD的AM4\AM5\TR4\sTRX4\sWRX8,已經涵蓋了市售所有主流平臺，基本上是市面最全的扣具支持了，也還有硅脂和三個水冷管夾配送

GLACIER ONE 360D30 的全家福

追風者(PHANTEKS)D30-120 白色積木風扇 PH-F120D30與PH-F120D30R

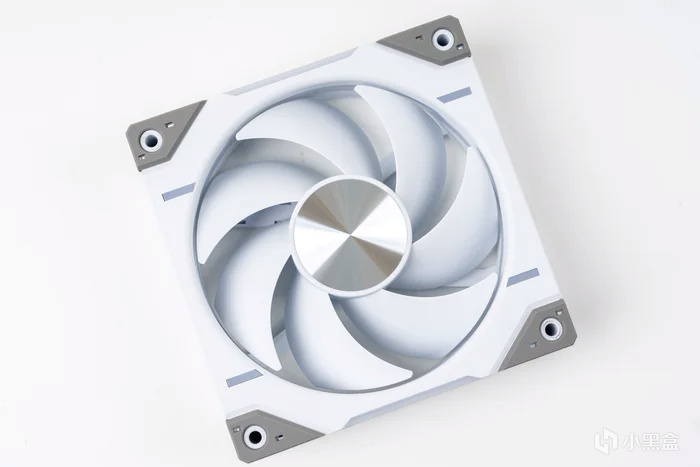

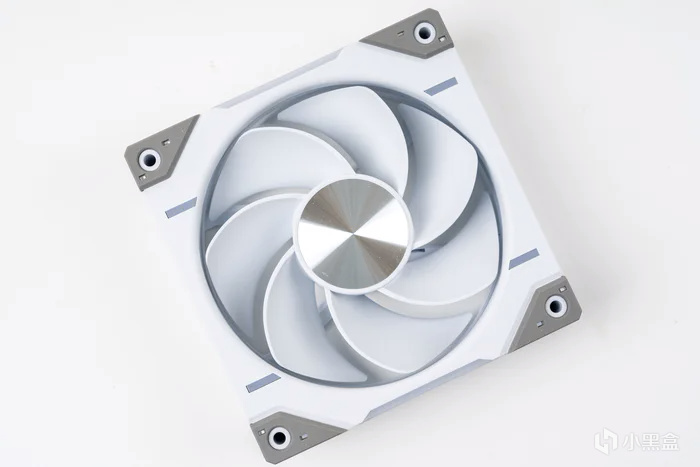

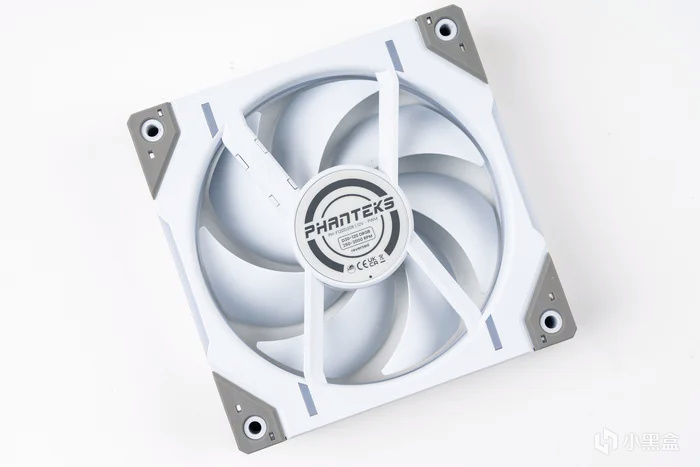

PH-F120D30正葉扇的本體，採用七扇葉設計，採用FDB液壓軸承，MTBF時間爲50000小時，在2000RPM下可達到3.01mmH2O的靜壓與64.3CFM的風量，噪音值爲30.2dBA

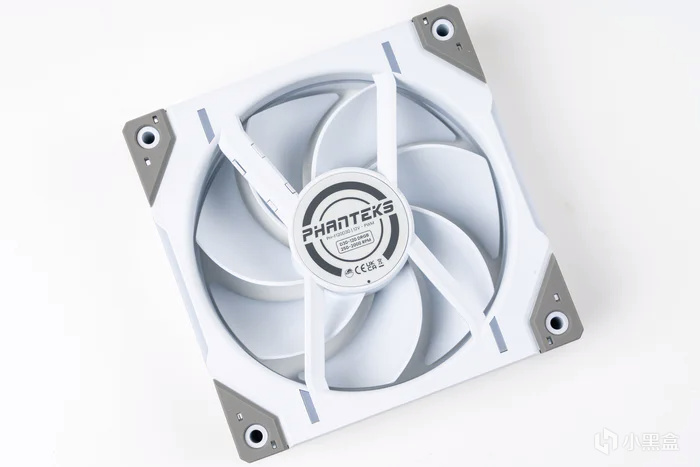

正葉扇的反面，類似於反葉

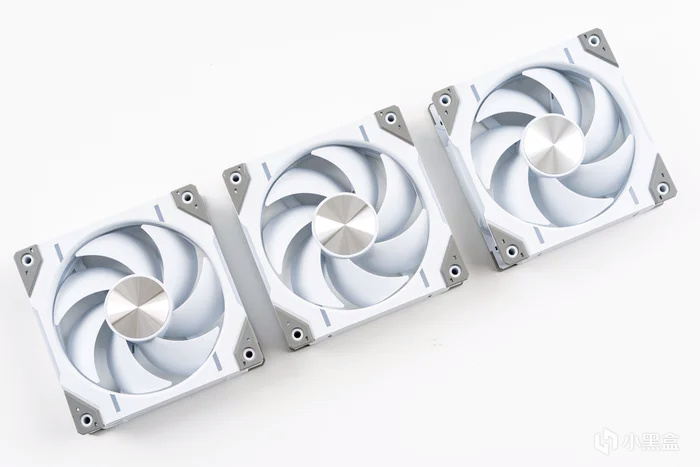

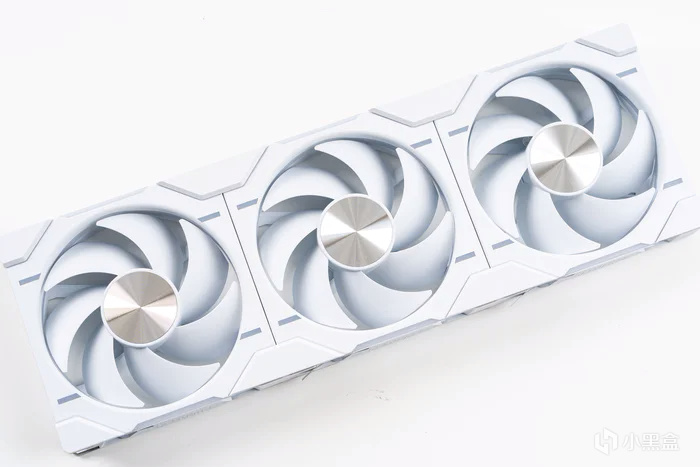

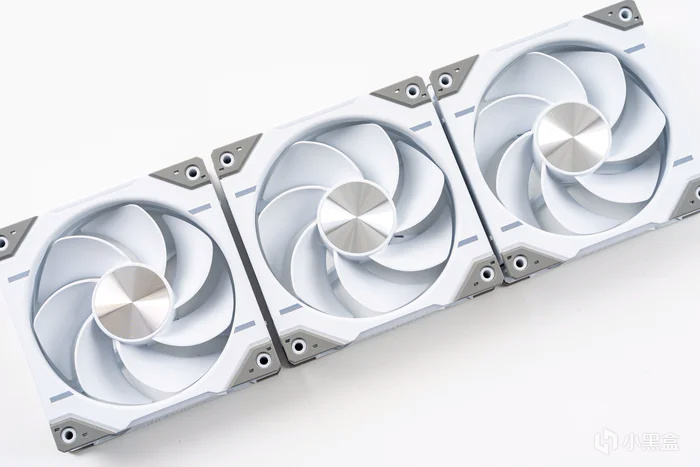

三把正葉扇，120D30除了灰色硅膠腳墊與風扇軸承的銀色鋁合金蓋外爲純白外觀

PH-F120D30R反葉扇的本體，七扇葉設計，採用FDB液壓軸承，MTBF時間爲50000小時，在2000RPM下可達到2.27mmH2O的靜壓與61.5CFM的風量，噪音值爲31.8dBA

反葉扇的背面與正葉扇正面一致的扇葉

三把反葉扇

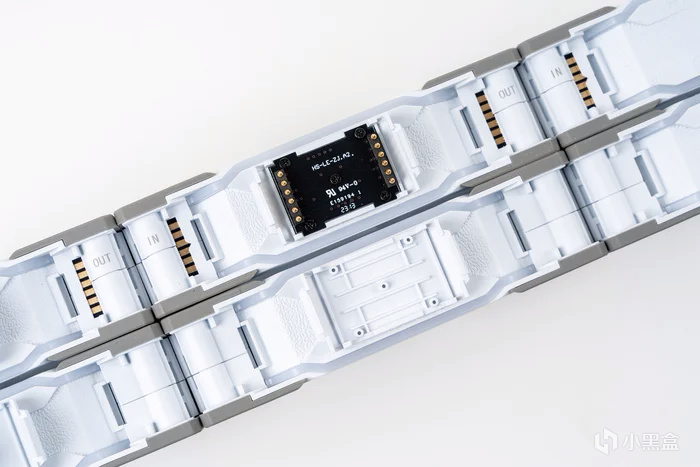

追風者D30-120串聯方式爲中間的觸點通過橋扣緊連接，而側邊的in口接主板線，out口接串聯風扇或者空着或者按下角蓋閉合來達到一體美觀的效果

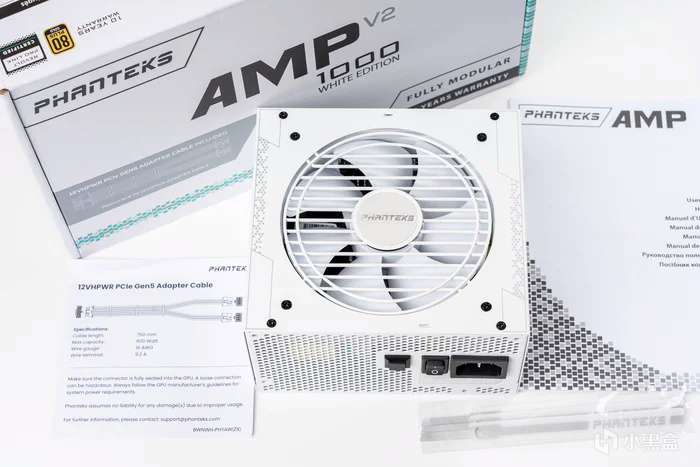

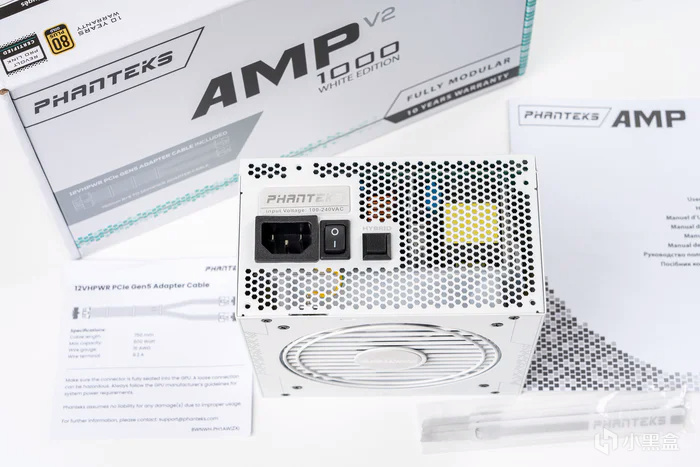

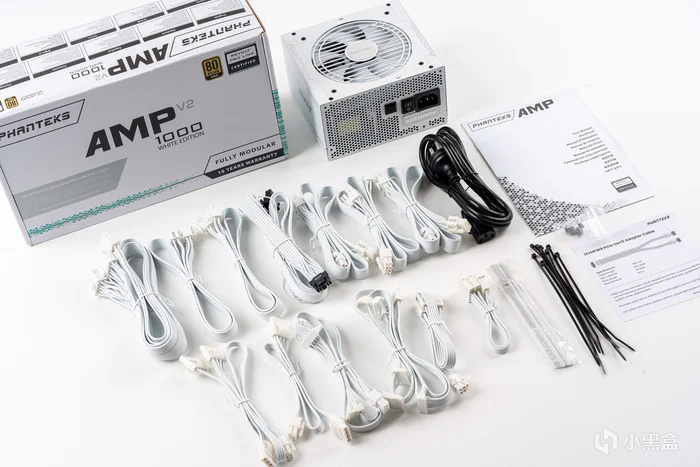

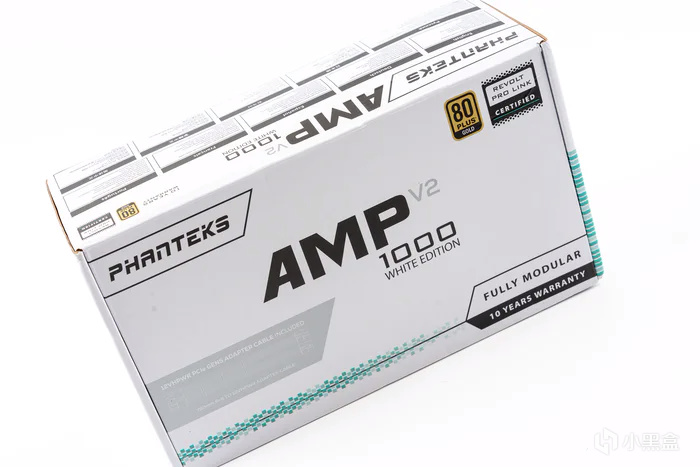

追風者(PHANTEKS)AMP AMP1000 WHITE EDITION V2 金牌全模組電源

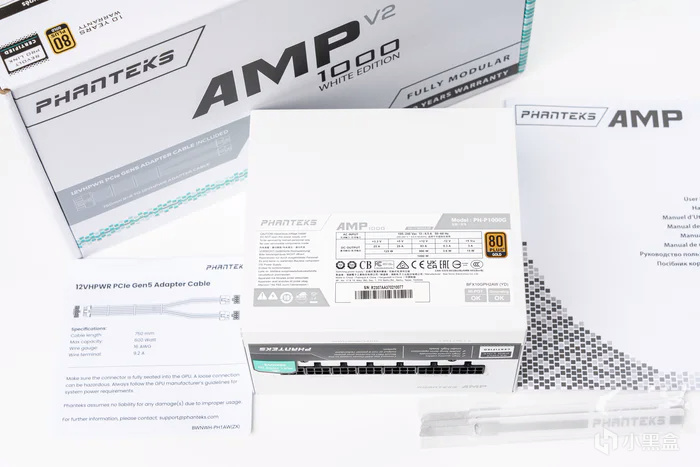

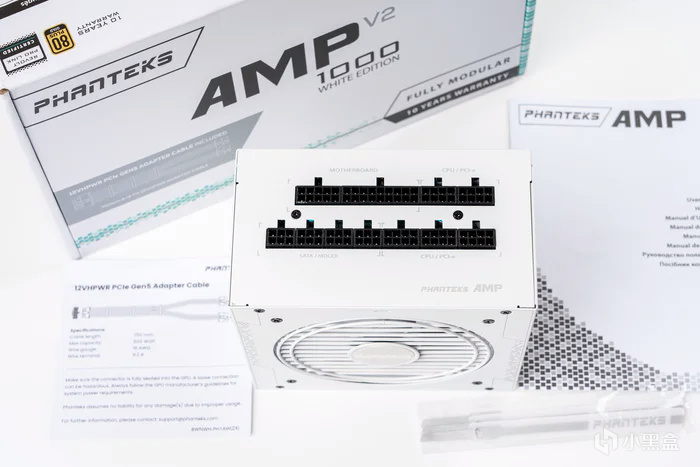

追風者金牌全模組電源——AMP系列AMP1000 V2，V2版本爲海韻代工，具有10年換新的質保，不僅擁有80PLUS金牌認證，更有高於白金牌的92.86%轉換效率，輸出紋波小於20mV。它採用全日系105°電容和無導線連接技術，使用了兼容性更佳的14cm小體積機身和12cmFDB風扇，且50%負載下能夠支持風扇停轉。AMP V2 系列標配的扁線採用高規格材質設計，爲電源穩定運行提供充足的支持，該電源設計符合PCIE5.0供電標準，12VHPWR接口爲GPU 雙8PIN轉接，並且這條線纜還使用了16AWG高規格線徑
