13600K+B760小吹雪+TUF RTX4080+閃鱗G500副屏版裝機展示

廢話前言：

這次分享一款還蠻特別的 MATX 機箱裝機展示，來自於 “閃鱗” 的 G500 副屏版，雖說如今帶屏機箱並不新鮮了，但其這個屏幕並不需要連接到顯卡的視頻接口，只需連接到主板的 USB 2.0 接口，就可以滿足到視頻信號及其供電，而且它的豎屏設計也比較的特別（另配套有驅動及皮膚）。這款機箱採用電源前置緊湊結構設計，體積並不大，且硬件拓展及散熱效能也還可以。Emmmm...... 這邊裝機選用的是風冷散熱方案搭建，選用 bequiet! 德商德靜界 DARK ROCK ELITE 旗艦風冷，搭配 CPU INTEL I5 13600K，管夠用！搭配主板華碩 ROG STRIX B760-G GAMING D5 小吹雪，不超頻！亮機卡選用華碩 TUF GAMING GEFORCE RTX 4080 OC，管夠用！那麼其它就後看圖描述了，希望能夠爲大家提供一些有用的參考。

具體配置：

CPU：英特爾 I5 13600K

主板：華碩 ROG STRIX B760-G GAMING D5 小吹雪

內存：金士頓 FURY Renegade 叛逆者系列 ARGB DDR5 6000HZ 16G×2

存儲：西部數據 WD_BLACK SN850X NVMe SSD 2TB

顯卡：華碩 TUF GAMING GEFORCE RTX 4080 OC

散熱：bequiet! 德商德靜界 DARK ROCK ELITE 旗艦風冷

電源：華碩 TUF GAMING ATX 3.0 1000W 金牌全模組電源

機箱：閃鱗 G500 副屏版黑色款

效果展示：

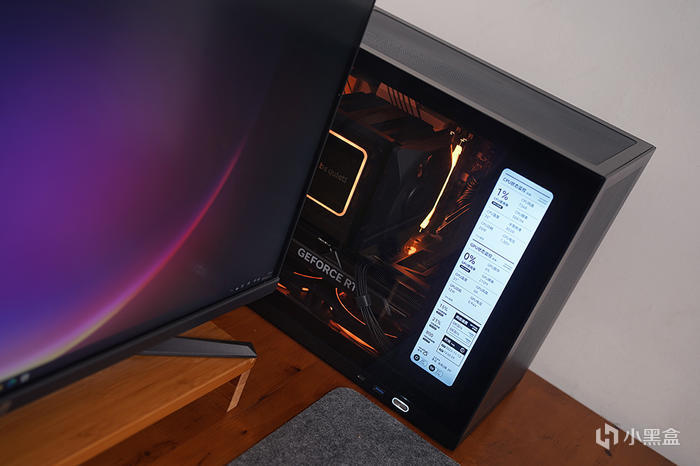

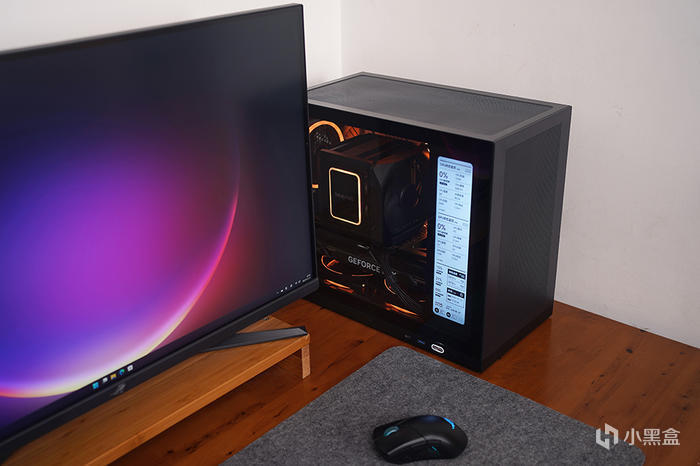

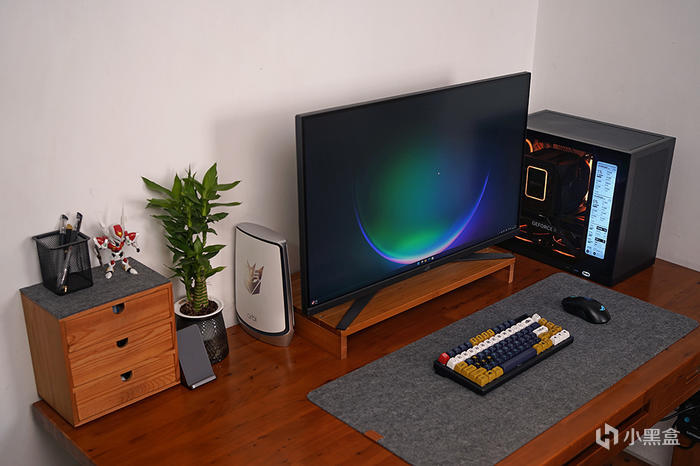

閃鱗 G500 這款機箱，採用緊湊型 MATX 結構設計，官標尺寸 403×219×355mm，體積約爲 31L 左右，也不算太大，放在桌面還好，並不會佔用過多的桌面空間，更不會顯得臃腫。

爲此配備了一個側置的副屏，亦充當前置電源的遮擋板，副屏採用 1920*480 分辨率，具有高度的可玩性，搭載有定製的驅動軟件，可以自定義顯示各種信息。另值得一提也就是這款低功耗副屏只需通過一條 USB 2.0 線連接主板，無需額外視頻信號線及供電線。

整機輕度光污染，燈光調配爲橙色，給到冬日裏一絲溫暖的感覺。

選用華碩 ROG STRIX B760-G GAMING D5 小吹雪主板，一款兼具二次元風格和科技感的中端入門主板，另其品質規格和用料也能夠滿足大部分玩家的使用需求。主板外觀採用銀白配色，非常實用用來搭配白色主題裝機，這邊黑白配效果也還不錯。

搭配大號的雙塔散熱器，bequiet! 德商德靜界 DARK ROCK ELITE 旗艦風冷，具備 280W TDP 散熱效能，選用 CPU I5 13600K，足以應付。

DARK ROCK ELITE 這款散熱器有着獨特的外觀設計，整體採用一體式設計，方正造型結合圓潤的倒角，頂部對應其造型的 ARGB 燈帶，外圈金屬網面修飾，居中 bequiet! LOGO 點綴，整體的外觀形似於汽車發動機核心部件的既視感。

機箱風扇也選用德商德靜界 be quiet! Light Wings 120mm PWM 高速版 ARGB 風扇， be quiet! 獨有專利設計的水波紋，搭配雙面 ARGB 光圈燈效，給到主機展現出比較不一樣的燈光效果。採用高品質 Rifle 軸承，PWM 智能溫控調速，最高轉速可達 2500RPM。

選用華碩 TUF GAMING RTX 4080 OC 顯卡，性能足夠滿足使用需求，遠超上代旗艦 RTX 3090TI，且帶有 DLSS 3 加持，採用三風扇設計，TUF 系列的經典外觀，使用了更顯質感的金屬外殼，堅固耐用還能兼具散熱。

這代非公被忽悠的誇張散熱方案，使其有着更好的散熱及靜音表現，當然身材也是比較的大，對於機箱的兼容性會有一定的要求。而閃鱗 G500 機箱對於顯卡兼容性並不會有太大壓力，只要不前置電源不超過 160mm 即可。最大長度可達 400mm。

選用華碩 TUF GAMING ATX 3.0 1000W 金牌全模組電源，具備 ATX 3.0 標準，配備有原生的 16PIN 顯卡供電接口，單接口最高提供到 600W 供電能力，規格足夠支持目前的大多數電腦配置，而且還留有足夠的升級空間。

此外，電源配備了黑色壓紋模組線，線材細軟，使用起來十分方便，省去了定製線的麻煩。

關機狀態，主機不同角度的整體效果展示，機箱背部走線效果展示。

配件介紹：

散熱選用的是 be quiet！德商德靜界 DARK ROCK ELITE，包裝盒採用其標誌性的黑色風格，看着就很專業的樣子，正面帶有散熱外觀展示，背面圖文展示具體的規格信息。

內附帶扣具均爲金屬材質打造，支持安裝 AMD4/5 及 INTEL 115X/1200/1700，此外還給到了 DC2 Pro 液態金屬散熱膏，易於發揮出更強的性能，另還有說明書與螺絲刀（忘了拍進去）。

散熱器外觀，整體方正造型結合圓潤的倒角，頂部對應其造型的 ARGB 燈帶，外圈金屬網面修飾，居中 bequiet! LOGO 點綴，整體的外觀形似於汽車發動機核心部件的既視感。

採用雙塔雙風扇設計，兩側帶有 DARK ROCK ELITE 型號示意，官標整體尺寸爲145×136×168 mm，重量爲 1332g。

搭配了兩個 Silent Wings 135mm PWM風扇，採用非標準的邊框樣式，而是與散熱器外的裝飾模塊做了融合設計，呈現出更爲整體、一體化的外觀。模塊拆卸方便，居中採用磁吸設計，此外，位置上設計了一個切換開關，具備靜音/性能兩種模式的調整，官標噪音可低至 25.8 dB。

前置風扇帶有滑動機制，具備高度可調，以應對高端內存與主板 CPU 供電模塊的兼容性調整。

散熱本體通體黑化處理，採用了帶有陶瓷顆粒的特殊黑色塗層，不但提高了導熱性能，還帶來了優雅的外觀。

配備了七根 6mm 熱管，底座預裝彈簧螺絲壓力扣具。

CPU 接觸面採用 CD 紋鏡面高光銅底處理，此外，銅底座與熱管採用的是精準貼合的焊接工藝。

主板華碩 ROG STRIX B760-G GAMING D5 小吹雪，包裝採用二次元風格設計，內附件包含有：主板本體、說明書、主題貼紙、主題卡片、主題魔術貼、ROG 會員卡、M.2 螺絲墊片、SATA 數據線、理線紮帶、M.2 導熱墊、WI-FI 天線等。

主板本體，採用的是標準 MATX 版型規格，黑色 PCB，銀白色散熱馬甲，模塊機甲風格斜面切割樣式，表面吹雪姬剪影等元素點綴裝飾 ，個人覺得長得還不錯。

用料規格方面，採用 6 層 2oz 加厚銅 PCB 設計， 12+1 相供電設計，PWM 控制芯片爲 ASP2100 ，MOS 採用的是 SIC623 DR.Mos，單顆可支持最大 60A 電流。

對應 8+4PIN CPU 供電接口，滿足使用需求，搭配大面積的金屬散熱模塊，給到 MOS 散熱，I/O 模塊上頭帶有燈板設計，內敗家眼帶有 RGB 燈光裝飾點綴。

給到有 D4 和 D5 兩種版本， B760 小吹雪搭配四條內存卡槽，單邊卡扣設計，單條支持 32GB，最高 128GB， 搭載華碩 OptiMem II技術，D5 頻率最高可達 7800Mhz + OC；前置機箱 I/O 接口，USB 3.2 GEN2 Type-C 10GB 接口，USB 3.2 GEN1 接口，存儲接口，4 個 SATA 6GB 接口（ 支持  Intel® Rapid Storage RAID 0/1/5/10 ），另右上角兩個 5V ARGB 接口等。

配備了新一代的顯卡易拆鍵，輕鬆實現方便快捷的顯卡拆裝體驗；下面 B760 芯片組散熱模塊，上頭帶有吹雪姬剪影修飾；主板下沿的拓展接口該有都有，兩個 4PIN 風扇接口，兩個 USB 2.0 接口，12V + 5V ARGB 接口，機箱跳線接口等等。PCIe 擴展方面，兩條 ×16 卡槽，兩條 ×4 卡槽，×16 帶金屬加固爲直連 CPU 的 PCIe 5.0 ×16，另一條由芯片組提供 PCIe 4.0 ×4，兩條 ×4 卡槽亦是；兩個 PCIe 4.0 ×4 M.2 NVMe 接口，均覆蓋有散熱馬甲，靠近 CPU 貞操 M.2_1 直連 CPU ，支持 2242/2260/2280 ，另外一個 M.2_2 則芯片組給到，支持 2242/2260/2280 ，向下支持 SATA 模式。

最後 I/O 接口部分：HDMI & DP 視頻輸出接口、BIOS FLACK 更新按鍵（ 對應第一個 USB 2.0 接口）、四個 USB 2.0 接口、兩個藍色 USB 3.2 GEN1 接口、一個USB 3.2 GEN1 Type-C接口、一個紅色 USB 3.2 GEN2 Type-A 10GB 接口、一個 USB 3.2 GEN2×2 Type-C 20GB 接口、2.5G LAN 接口、Wi-Fi 6E 網絡藍牙天線接口、音頻接口支持光纖輸出。

選用顯卡華碩 TUF GAMING RTX 4080 OC，包裝採用非一般的八邊形設計，正面顯卡渲染圖，對應 TUF GAMING 系列顯示卡英文示意，下沿則是 NV 統一的系型號圖標，標註 AURA SYNC、OC（超頻版本）、16GB 顯存。背面，圖文展示產品賣點、規格、特性等信息。內盒即八邊形，華碩包裝不同於部分友商的鋪張，還維持着常規顯卡包裝的大小體積，足以包裹保護顯卡即可。

這代 TUF 的外觀設計，也還是硬朗幹練的軍事風格，散熱馬甲全金屬材質打造，啞光黑配色，磨砂的質感，表面 TUF GAMING 英文名及華碩總部座標點綴，搭配了三個 Axial-tech 軸流風扇，支持全高阻隔環，能大幅提升靜壓，另中間風扇與兩側風扇爲正逆轉動設計，可以減少空氣亂流，提高散熱氣流利用率，另就是標配的低負載停轉技術，給到零噪音的使用體驗。

顯卡側面，左邊 TUF GAMING 小英文名稱標識，居中 NV 強制 GEFORCE RTX 英文，右邊 TUF ARGB 發光 LOGO，另還有一條 ARGB 裝飾燈帶，均支持華碩 AURA 神光同步。

顯卡一樣也是大磚頭，官標 348.2×150×72.6mm ( 長寬高 ），兩側大面積的鰭片外露，增強散熱效率，被忽悠的超大散熱器給到出色的散熱效能及靜音體驗。單 16Pin 供電接口設計，附帶有 1 轉 3 × 8PIN 供電線、採用 18+3 超合金數字供電方案，GPU 部分使用了 UP9512R 控制芯片 + SIC639（50A）MOSFET，顯存部分使用 UP9529Q + SIC639（50A）供電方案，給顯卡充足穩定的動力輸出。

金屬背板，同啞光黑配色，磨砂的質感，表面 TUF 元素及相關圖形文字修飾。核心位置，外觀與旗艦 TUF  RTX 4090 OC 也就這裏對應的電容不一樣而已。

實際 PCB 比散熱器短上好大一截，前置鏤空外露出大面積的散熱鰭片，通過貫穿式風流增強散熱，這樣更易於快速的帶走熱量，開孔樣式呼應表面圖案，形成一個 TUF 圖形 LOGO 。整卡厚度約佔 3.5 個 PCI 卡槽，依舊採用的是雙 PCI 擋板設計（易於安裝盒兼容），材質爲 304 不鏽鋼（ 具備抗氧化，保持美觀 ），輸出接口提供了三個 DP1.4a 和兩個 HDMI 2.1 接口 ，相比公版多增加了一個 HDMI 2.1 接口。

華碩 TUF GAMING ATX 3.0 1000W 金牌全模組電源，包裝正面電源渲染圖示意，標註採用 ATX 3.0 設計、具備 10 年的質保時間 、80 PLUS 金牌認證等。電源搭配黑色壓紋包網模組線，質感相當的不錯，材質相比普通模組線也來得更軟一些，更好的走線，更加的美觀，基本可以省去後做定製線的錢了。

電源本體，採用標準 ATX 電源尺寸規格，具體 150×150×86mm ( L x W x H )，外觀有別於常規電源，TUF GAMING 上下左右兩邊做均倒角處理，有着非常不一樣的造型外觀，機身兩側，品牌元素修飾，凸面 TUF GAMING ... 組合型號文字，一側爲 TUF LOGO 光亮處理。

風扇位置，採用八邊形鏤空設計，對應形狀的鋼絲風扇罩及軸心 TUF 裝飾標誌，風扇採用 135mm 雙滾珠軸承的軸流風扇，有着更好的散熱及靜音表現，另值得一提的是內 PCB 採用保護性塗層設計，更具耐用性，不懼潮溼天氣，還有小強亂入，對應另一面規格貼標，80PLUS 金牌認證，+5V 和 +3.3V 輸出電流 25A，合計輸出 130W，+12V 輸出電流 83.3.8A，提供最大 1000W 的功率，其它方面，帶有 OPP/OVP/UVP/SCP/OCP/OTP 保護功能，採用低 ESR 日系電容可提升效率並減少發熱源，降低噪音以及提高可靠性與穩定性，另獲得了 iST 宜特檢測實驗室多項測試認證。

模組接口部分，配有文字示意，給到一個原生 16PIN PCIE 供電接口、常規 PCIE 和 CPU 8PIN 供接口則爲通用設計 ( 合計 3 組 )、 3 組 6PIN PERIPHERAL/SATA/MOLEX 供電接口、主板 24PIN 合二爲一兩組；電源尾部，TUF 銘牌點綴，標準電飯鍋三插孔，搭配 AC 開關，一側大面積開孔出風設計。

閃鱗 G500 副屏版機箱，採用緊湊型 MATX 結構設計，官標尺寸 403×219×355mm，體積約爲 31L 左右。採用SPCC硬質鋼材質，單面鋼化玻璃側透，機箱淨重 4.2KG，整體用料紮實。

採用簡約風格設計，正面除了大面的 mesh 網孔外，沒有過多的裝飾。右側底部 IO 接口，分別爲開機鍵（開機後按鈕外帶白色指示燈）、10Gbps Type-C 、USB 3.0 接口。

頂部附帶磁吸式防塵網，裏頭風扇支架可支持安裝 120/140×2 風扇，支持安裝 240 冷排規格。前置電源安裝位（帶有遮擋面板設計，確保頂部磁吸防塵網的一體覆蓋）。

機箱尾部採用大面積通風網孔設計，電源延長線接口布置在上沿的左端，支持安裝一個一個 120mm 風扇排風，下沿 5 個PCI 安裝卡槽。

機箱面板均爲免螺絲固定設計，可以輕鬆實現拆卸。

側置副屏亦充了前置電源的遮擋板，採用 1920*480 分辨率，具有高度的可玩性，搭載有定製的驅動軟件，可以自定義顯示各種信息。另值得一提也就是這款低功耗副屏只需通過一條 USB 2.0 線連接主板，無需額外視頻信號線及供電線。內部支持 MATX 規格主板，塔式風冷最高 170mm，顯卡最長 400mm。

除頂部及尾部支持安裝風扇外，機箱底部也支持安裝，給到了 3 個 120mm 風扇安裝位，兼 2.5/3.5 寸硬盤安裝位（需佔用掉一個 120 風扇位）。

前置電源安裝位，可支持大尺寸的 ATX 電源（ 140-200mm），PS，電源長度超過 160mm ，則顯卡長度需要控制在 300mm 以內。

機箱背板，左上角另還有一個 2.5 寸硬盤安裝位，這個位置及上沿帶有下凹設計，便於走線藏線，此外，開孔位置均帶有紮帶掛鉤設計。機箱底部，採用一體成型的底部框架設計，預留了風扇螺絲的安裝開孔，同樣配置了防塵網，有效防止底部進風帶來灰塵。

部分測試：

最後測試部分，室內溫度 25 度左右，BIOS 內存開啓 XMP， CPU 降壓模式 -1，WIN11 的系統，實際測試結果或多或少會有些許出入，僅供參考！

魯大師跑分。

金士頓 FURY Renegade 叛逆者系列 ARGB DDR5 6000 16G×2，內存 AIDA64 跑分表現。

華碩 TUF GAMING RTX 4080 OC，3DMARK 各種模式下的得分如上。

賽博朋克 2077，開啓 DLSS 3，自動選項，超級光追，BENCH 測試，4K 分辨率，平均 111.88 FPS，更新了 DLSS 3，這款遊戲體驗提升巨大。

A Plague Tale: Requiem （瘟疫傳說：安魂曲），畫質最高，4K分辨率，開啓 DLSS 3 ，幀數能有 190 FPS 左右。

FORZA HORIZON 5，開啓光追，BENCH 測試，4K 分辨率，平均 137 FPS。

古墓麗影：暗影，開啓光追，DLSS 平衡 ，極高畫質，4K 分辨率，平均 142 FPS。

絕地求生，4K 分辨率，極高畫質，平均 286 FPS 左右。

顯卡 TIME SPY 壓力測試 99.7% 通過，FURMARK 滿載測試，過程 20 分鐘左右，華碩 TUF GAMING RTX 4080 OC，GPU 頻率 1800MHz 上下，顯存維持 1400MHz ，核心溫度 67.1°C（結溫 81.4°C），顯示功耗 315W 左右。

CPU 滿載溫度表現，AIDA64 單烤 FPU 壓力測試，20 分鐘左右，P-CORE 溫度最大值 76°C，E-CORE 溫度最大值 70°C，CPU 顯示功耗 160W 左右。

雙烤測試，同樣也是 20 分鐘左右，CPU P-CORE 溫度最大值 86°C，E-CORE 溫度最大值 82°C，顯示功耗 170W 左右，顯卡核心溫度 65.3°C（結溫 79.2°C），功耗 310W 左右。那麼以上就是這臺機箱裝機秀的全部內容了，如上僅供參考，所述僅代表個人觀點，謝謝您的瀏覽，歡迎大家留言交流！
