緊湊大白——Z790刀鋒+影馳4070TI+機械大師C34PRO極地白裝機展示

前言

最近對白色主機比較偏愛，這次使用的是來自機械大師的大號EATX機箱——C34 PRO 極地白AIR版 POLAR WHITE 。說是機械大師的最大號支持EATX機箱，但其實它只有429*205*349的長寬高尺寸，不過它使用了模塊化結構可將背部的安裝位變化支持降低高度的MATX結構，也可以PCIE位旋轉90°變成豎裝顯卡結構，同時前置安裝得電源可在前置的頂部、底部、前掛鉤、側固定等多種安裝位，爲的是在有限機箱空間內支持更多的兼容性，通過調節，最大的單品配件最大可兼容360水冷、165mm塔式風冷、420mm長顯卡、220mmATX電源，玩法雖然多種多樣，不過適合每個人的估計也就一兩種，爲的也是兼容性，但兼容性並不一定需要在一個方式上全部兼容，畢竟全部兼容那個頭就大了。

在此次的裝機中，使用了i7 13700KF+微星MPG Z790 EDGE WIFI DDR5 刀鋒主板的主流配置，Z790刀鋒採用16相90A的CPU供電和第三代鈦金電感，還支持5條M.2的擴展性以及銀白設計的白色風格非常適合本次的白色主題。而宇瞻的ZADAK SPARK 32G DDR5 6000套條內存剛剛好能適配本次的不檔內存設計，可以說非常適配了。顯卡採用的是方方正正的4070TI金屬大師OC顯卡，滿足2K高刷和4K 60HZ以上的絕大部分遊戲需求。壓制13700KF的是九州風神的360白色冰魔方水冷，高顏值在線的自研產品在國產水冷中也是不錯的選擇，而配合本次的白色主題安裝使用了聯力的二代積木風扇的AL120 V2風扇，可擴展性以及積木原理的獨特設計讓AL120 V2在整機點綴中獲得更高的顏值。最後本次的白色電源是九州風神的PX1000G-WH，是九州風神新出的ATX3.0雙認證電源，在白色ATX3.0電源中是非常不錯的選擇。

整機配置：

CPU：英特爾（Intel）13代酷睿 i7-13700KF 處理器
主板：微星（MSI）MPG Z790 EDGE WIFI DDR5 刀鋒主板
內存：宇瞻 ZADAK SPARK 32G 6000 DDR5白色燈條 16x2 套裝
顯卡：影馳（Galax） GeForce RTX 4070TI金屬大師 OC 12GB
SSD：影馳（Galax）星曜 X4 PRO 1TB SSD
電源：九州風神（DEEPCOOL)PX1000G-WH金牌全模 ATX3.0白色電源
散熱：九州風神（DEEPCOOL）LT720WH 冰魔方360白色一體式水冷散熱器
風扇：聯力二代積木風扇 AL120新款V2升級版UNIFAN AL120 V2 RGB x7
機箱：機械大師C34PRO 極地白 AIR版

整機展示

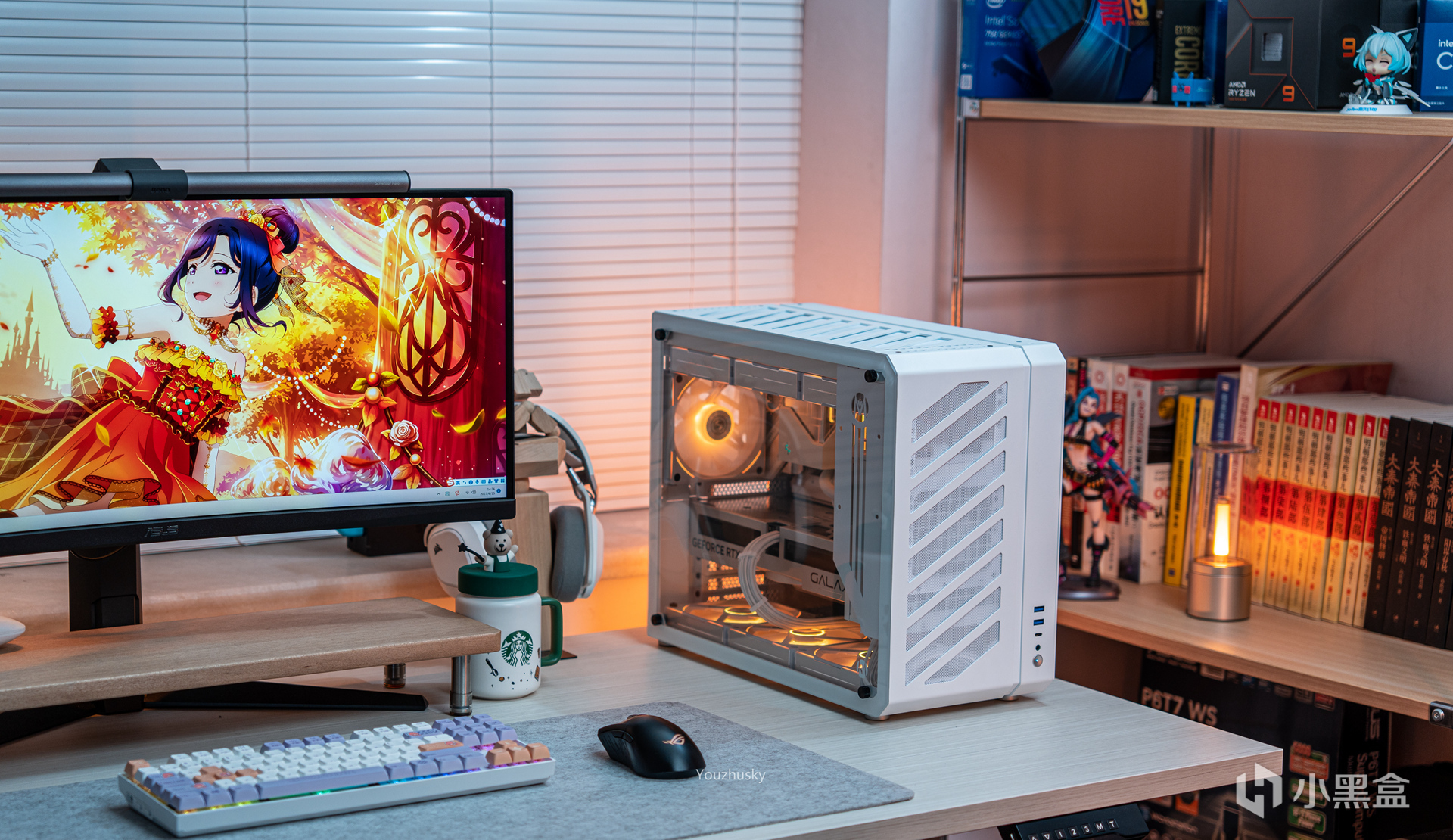

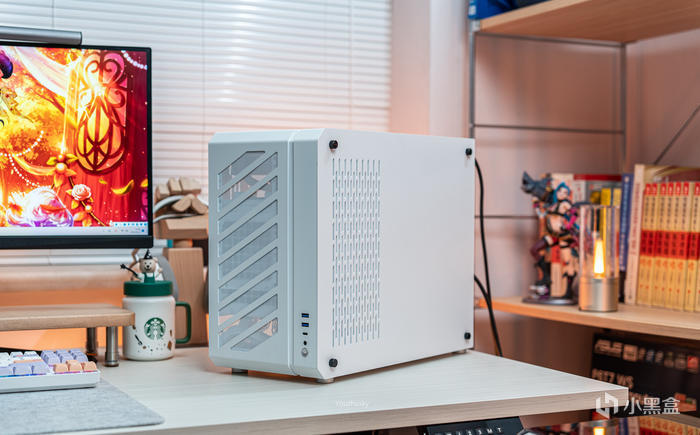

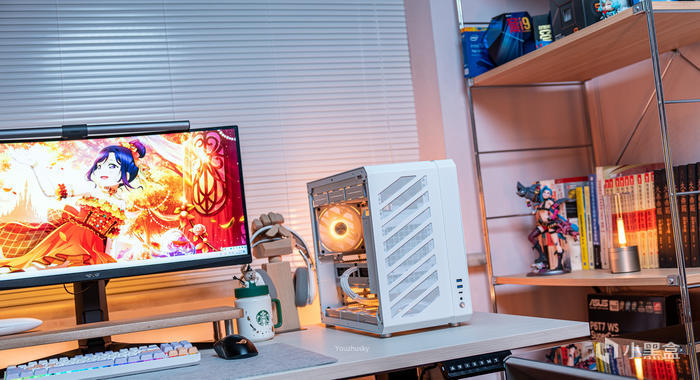

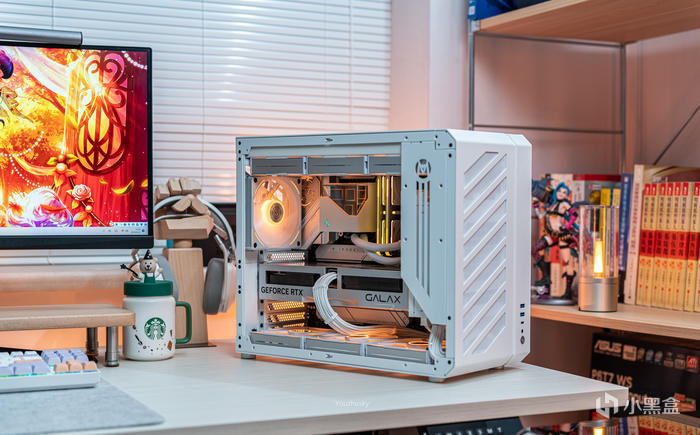

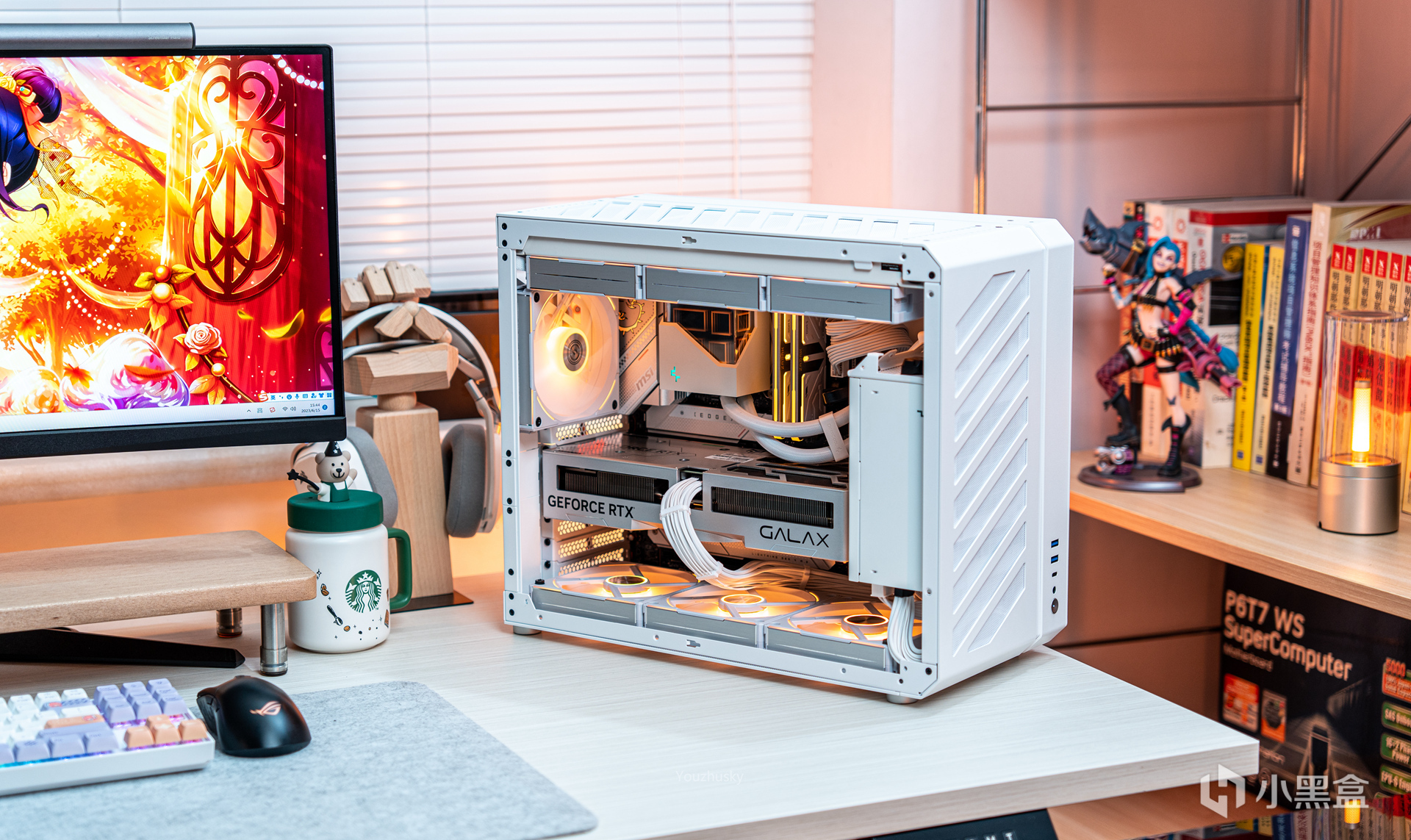

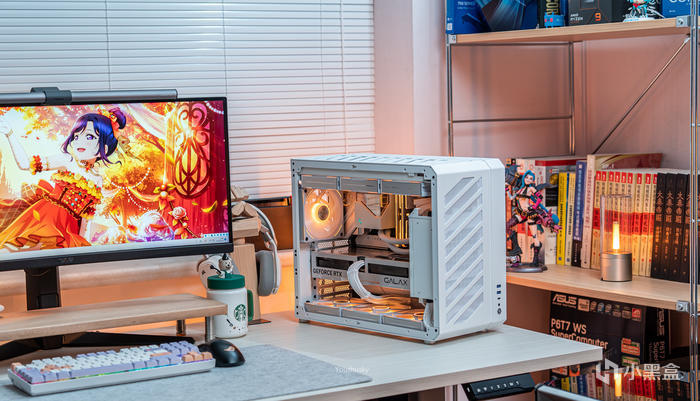

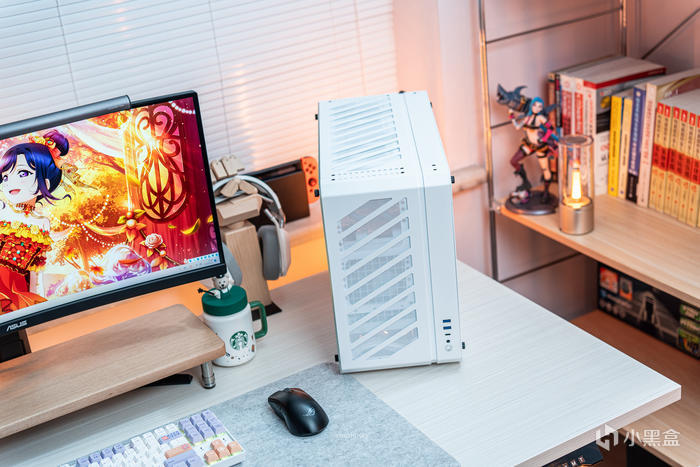

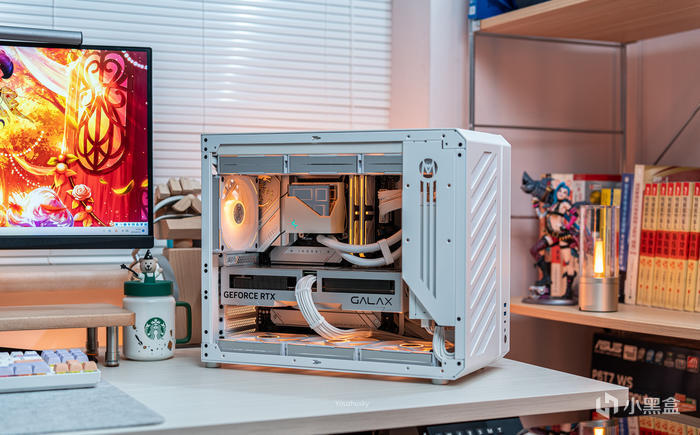

桌面展示

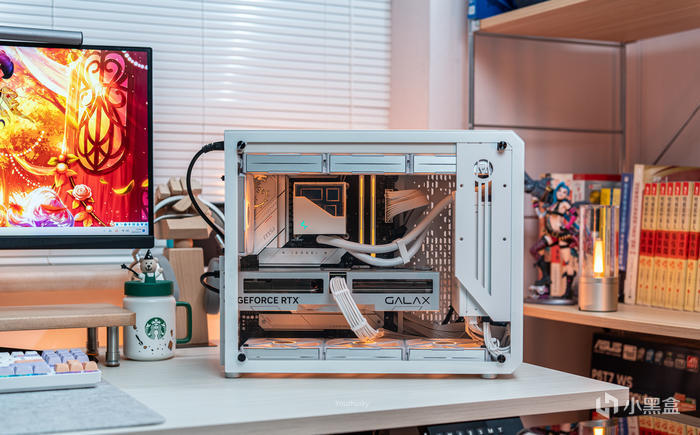

蓋上全透鋼化玻璃側板的整機90度

整機45°的側面，鋁合金的背板與AIR前面板的同材料設計獲得了一致性的白色

整機45°的前側，內部配件，只有電源有機械大師logo的理線蓋板遮擋

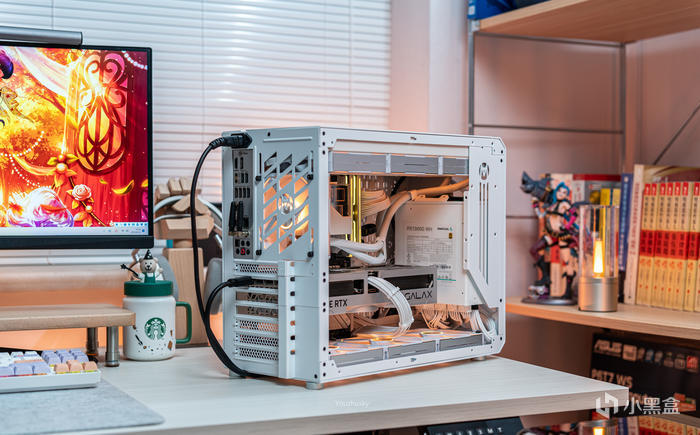

整機45°的後側，內部的前置九州風神PX1000G-WH電源

整機90°展示

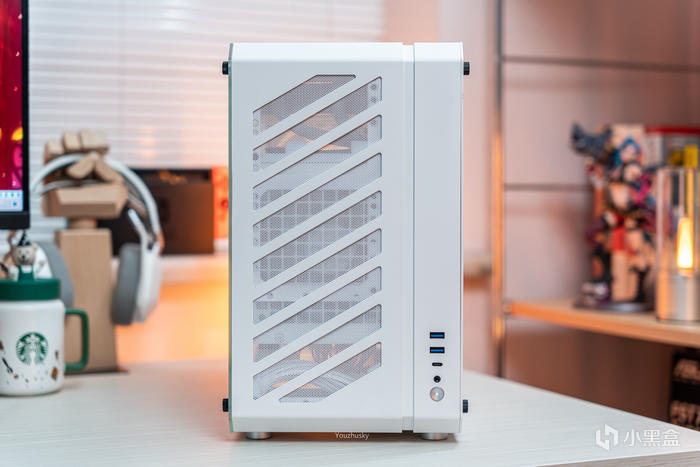

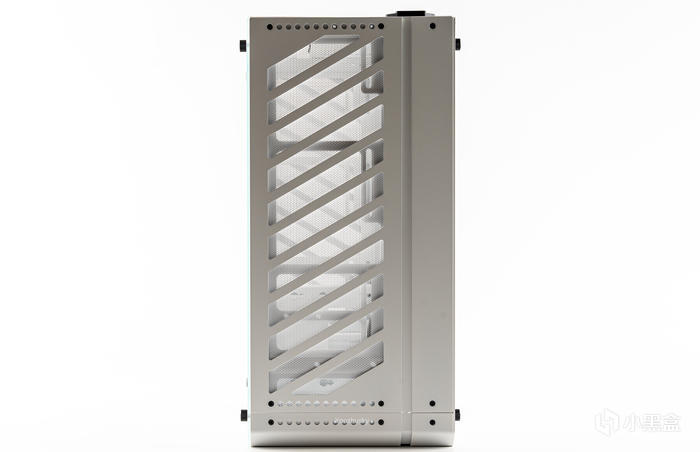

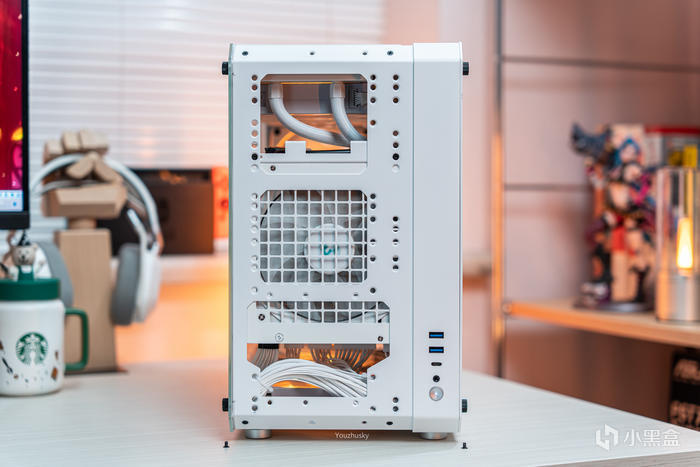

機械大師C34PRO 極地白 AIR版的全通風前面板

C34PRO機箱每塊面板都是模塊化設計，都可拆卸，打開前面板後可看到內部中置前掛安裝得九州風神PX1000G-WH電源

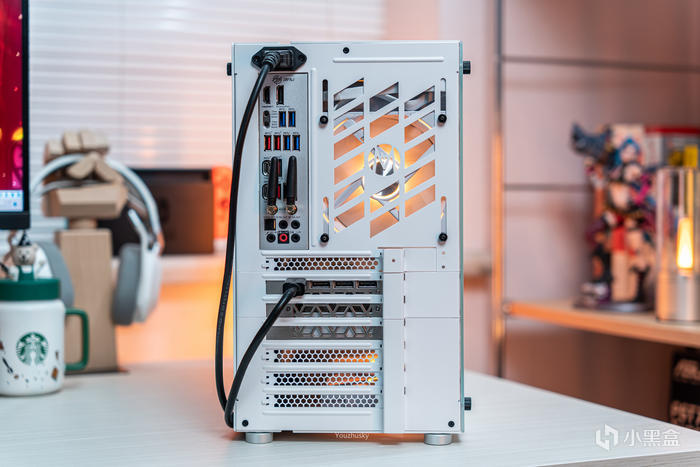

整機的背面

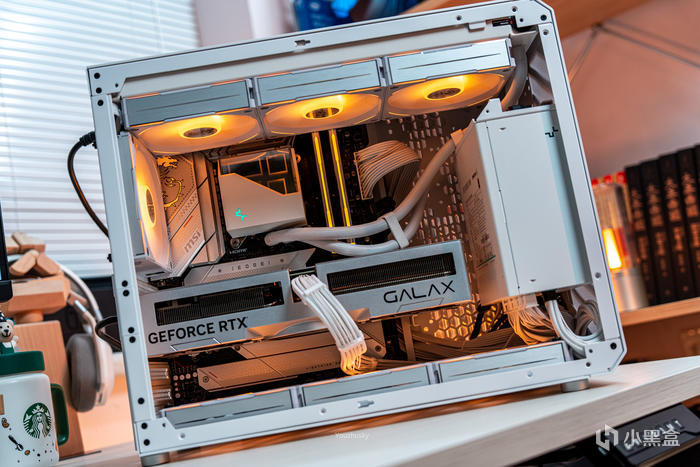

整機內部

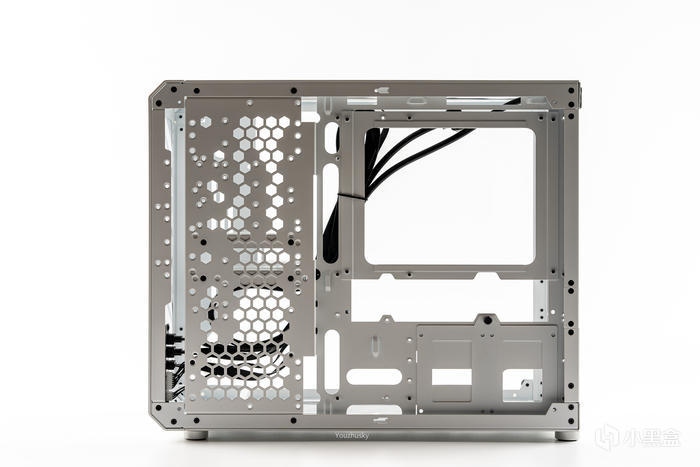

C34PRO的背板爲2mm鋁合金材質，前面帶防塵網的鏤空設計，四個固定螺絲爲突出設計，個人認爲平躺使用也未嘗不可

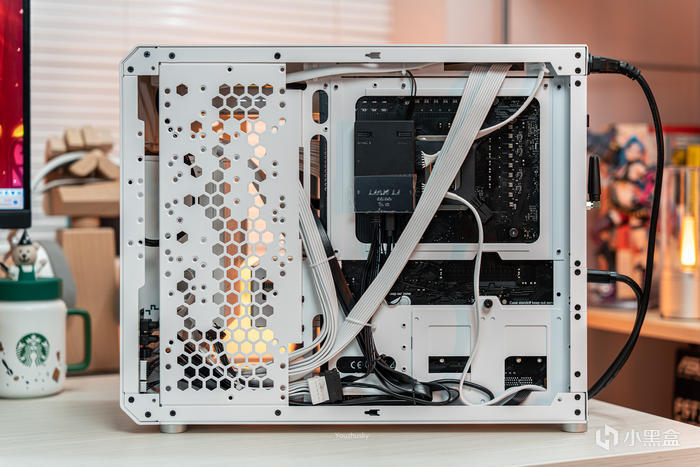

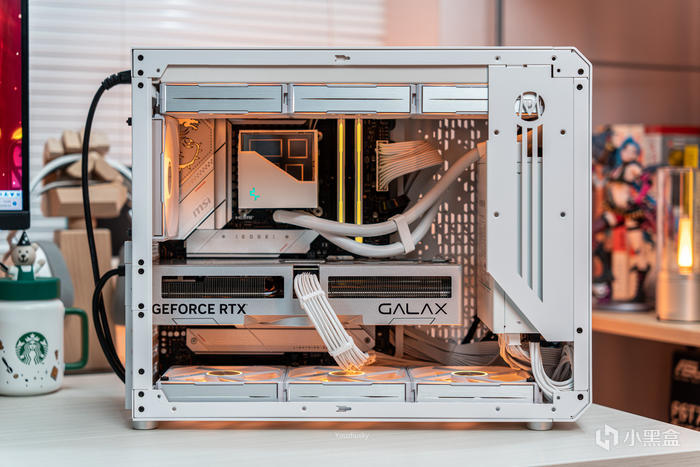

打開側板的內部走線，原裝線材也比較清潔

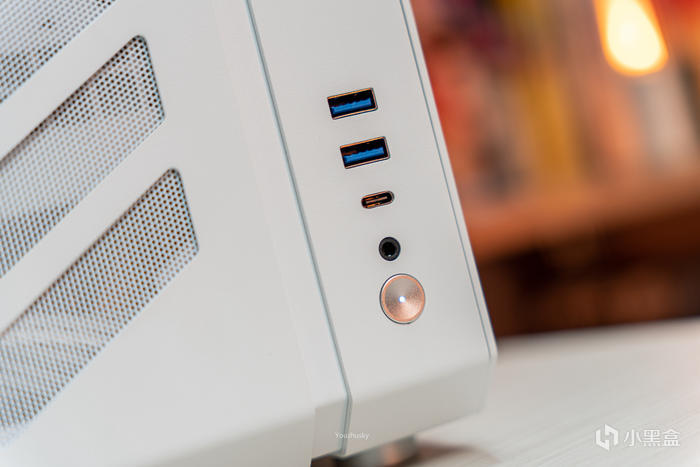

前面板右側的前置IO，兩個USB3.0和一個10G速率的TYPE-C口，以及一個音頻口和帶LED燈的鋁合金開機按鈕

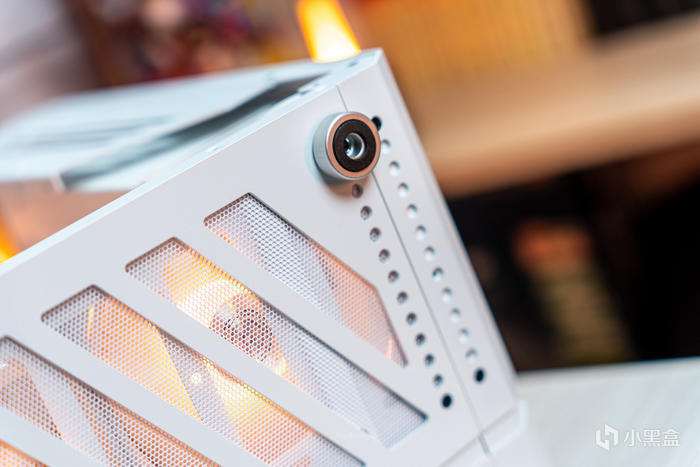

機箱的四個腳墊也都是鋁合金腳墊質感非常不錯

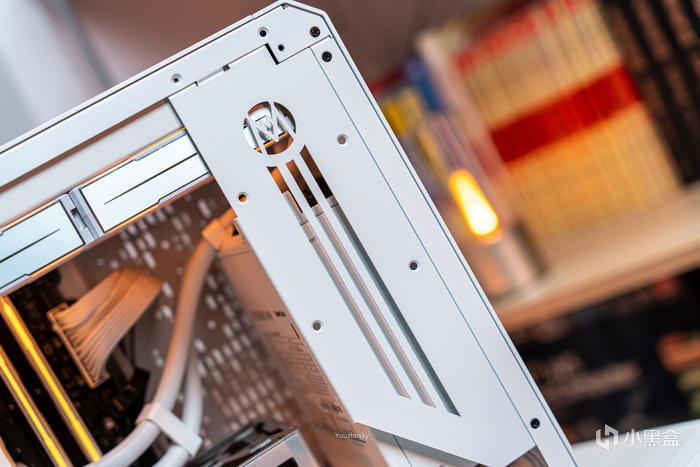

前面板有一塊帶機械大師logo的電源擋板方便遮擋理線

頂部面板也是帶防塵網的傾斜鏤空AIR面板

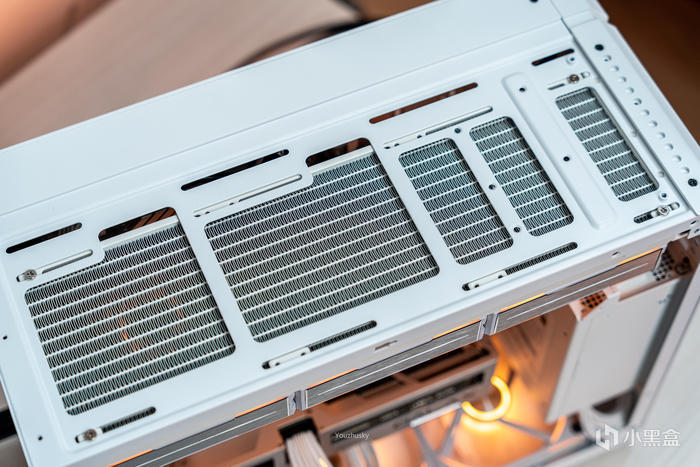

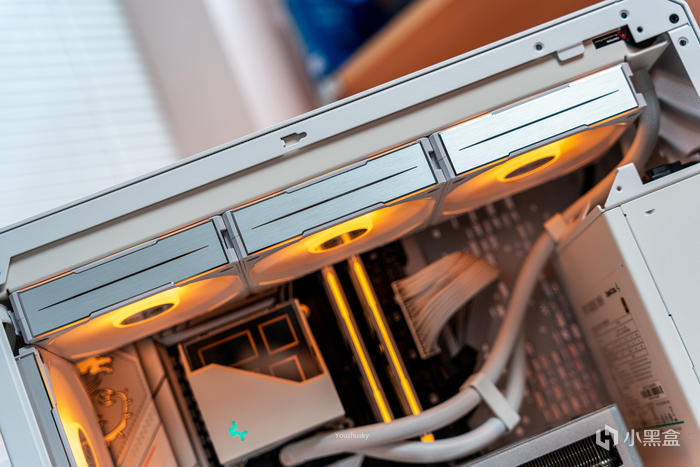

打開AIR面板可見內部的九州風神冰魔方360白色水冷的冷排

此次使用的微星MPG Z790刀鋒主板，緊湊設計的機箱雖然蓋住了龍盾ARGB但兼容性都獲得了保證

微星MPG Z790 刀鋒主板底部的芯片組與M.2散熱盔甲

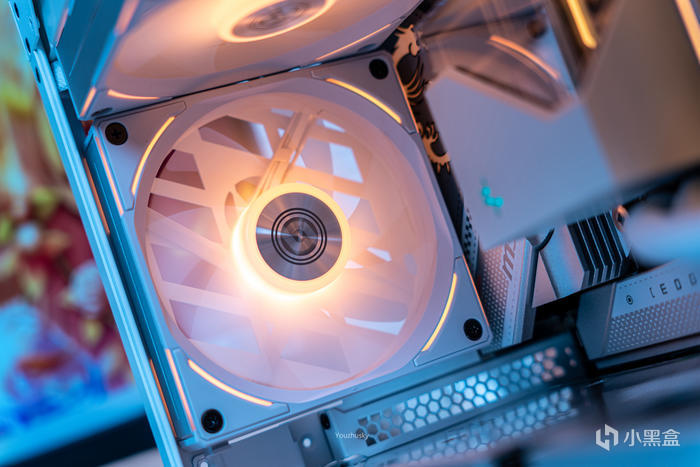

後置出風口的聯力二代積木風扇 AL120新款V2升級版——UNIFAN AL120 V2 RGB

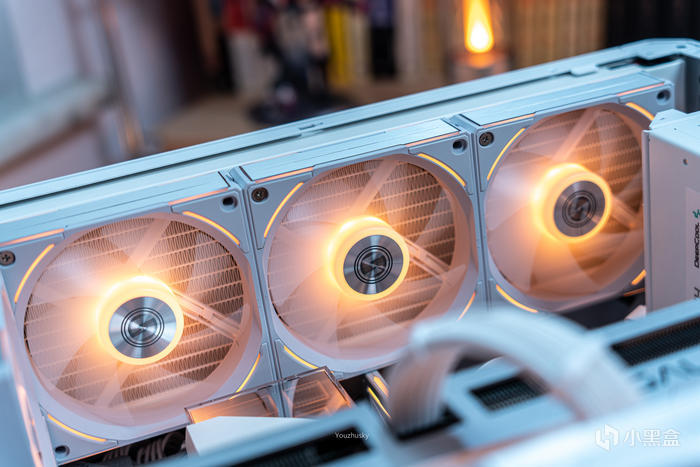

頂部冷排上的UNIFAN AL120 V2 RGB，不得不說聯力積木風扇是積木風扇的巔峯設計

哪怕安裝在底部的UNIFAN AL120 V2 RGB，也一樣在背面可見其雙環透光和扇葉導光設計，深諳DIY顏值精髓

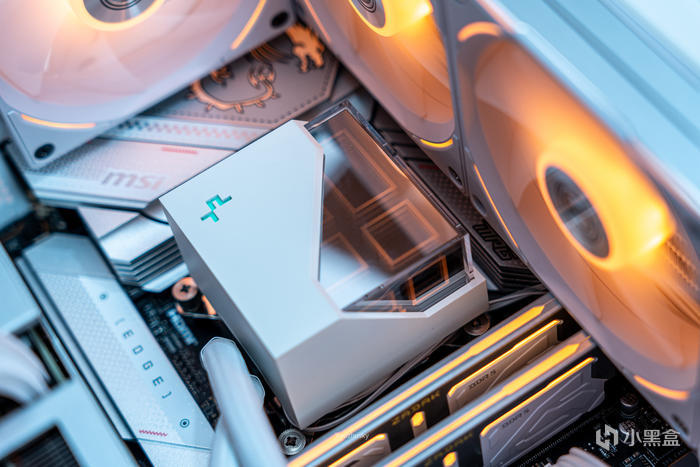

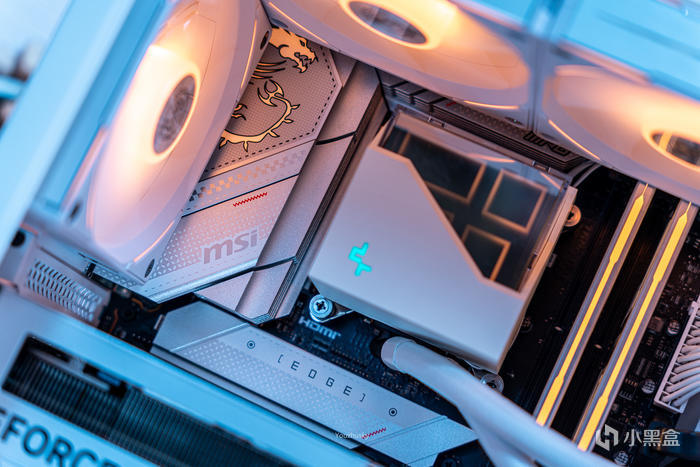

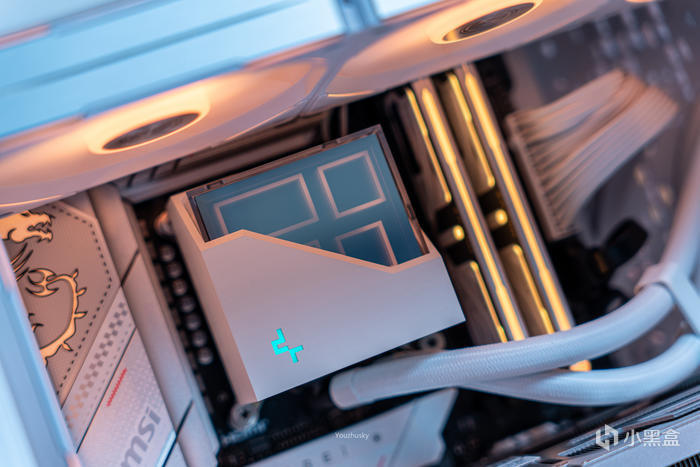

九州風神的新logo與冰魔方360白水冷的融合

蒙德里安幾何形體派的多重燈效設計

水冷與聯力積木風扇AL120 V2的合體

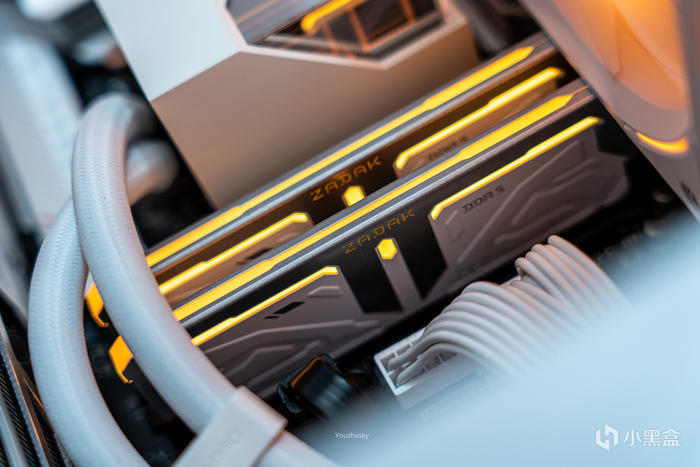

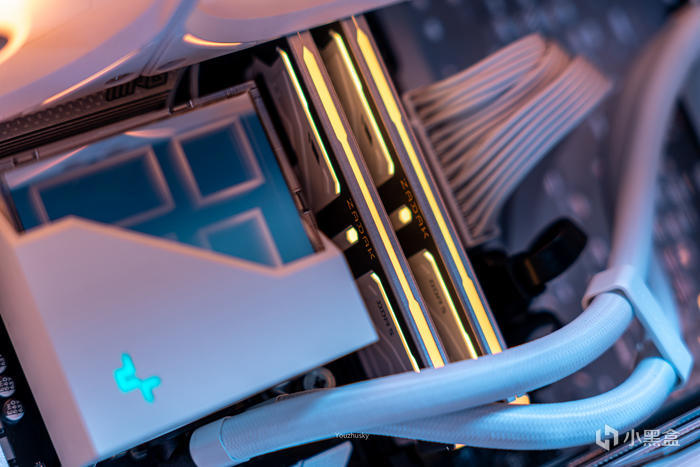

宇瞻ZADAK SPARK DDR5 6000內存套條，這個高度與兩頭的切角正好與水冷完美安裝，不過前提是安裝水冷的冷排前需要先安裝好內存

側面的宇瞻ZADAK SPARK內存展示

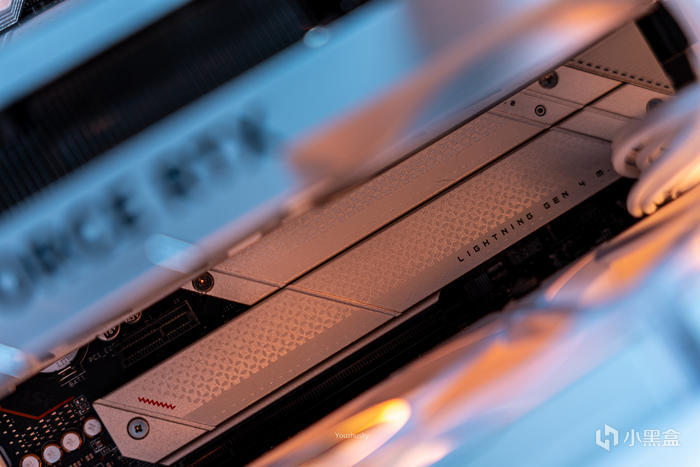

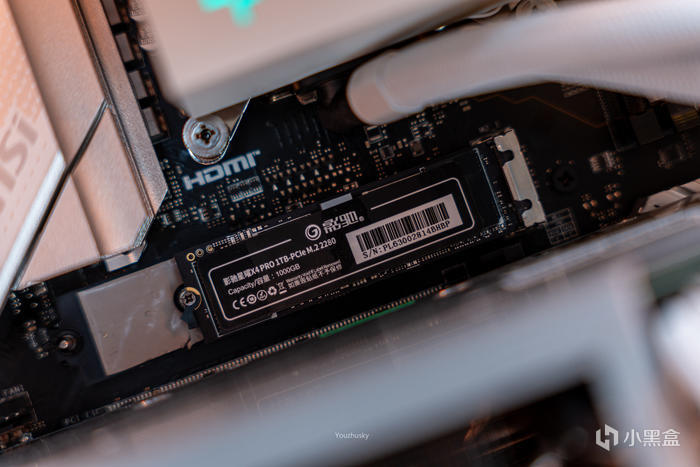

微星MPG Z790 刀鋒主板第一條M.2位上的影馳星曜X4PRO 1TB固態硬盤

影馳 GEFORCE RTX 4070TI金屬大師OC 12GB 顯卡的頂部非常平整與大面積長方形出風口，正好詮釋了金屬大師的鋼鐵直男設計風格

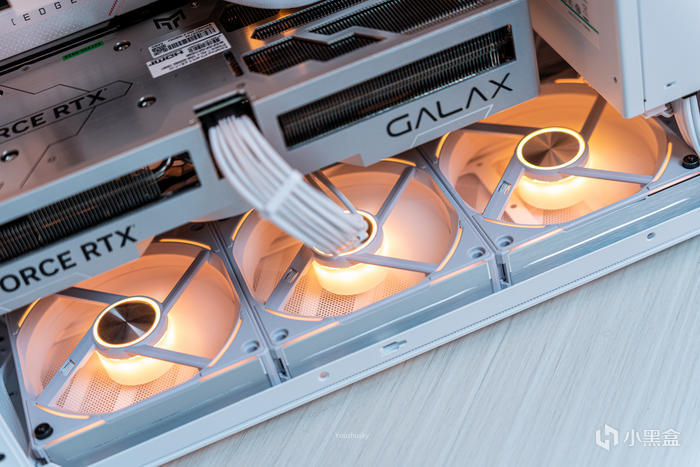

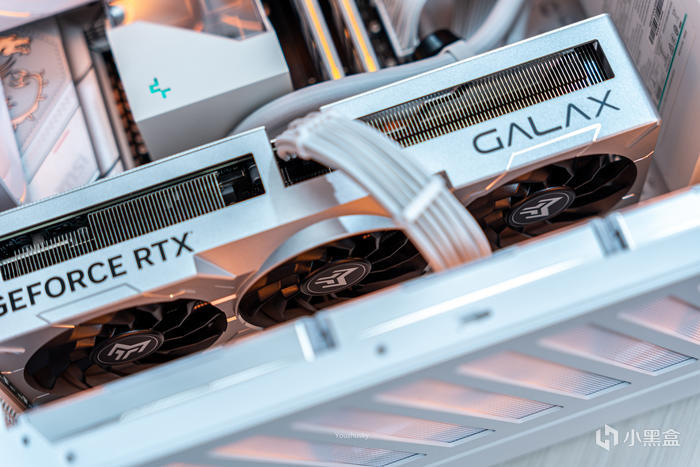

側面看4070TI金屬大師底部的三個大風扇

4070TI金屬大師完全一體風格的鋁合金背板

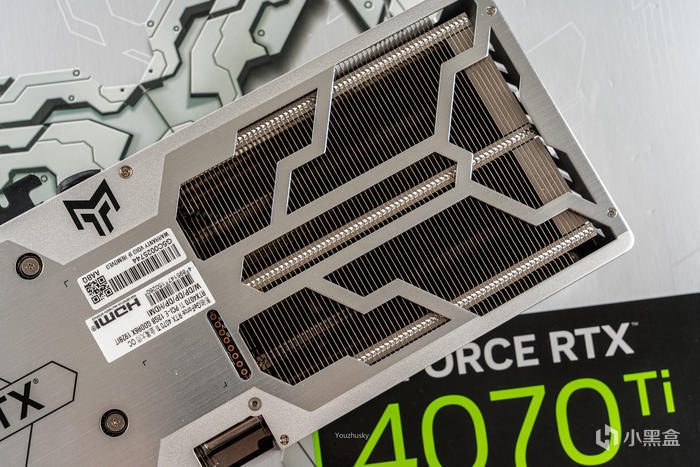

金屬大師背板尾部的近半面積鏤空散熱，讓顯卡能更快速的排出熱量，同時其311的長度可見離前置電源還有一截長度

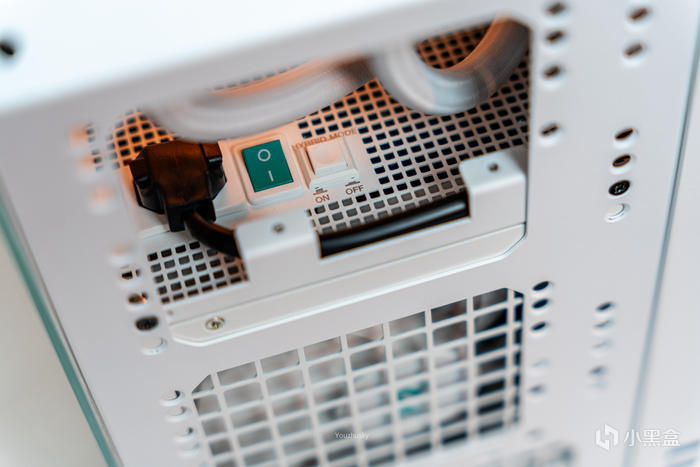

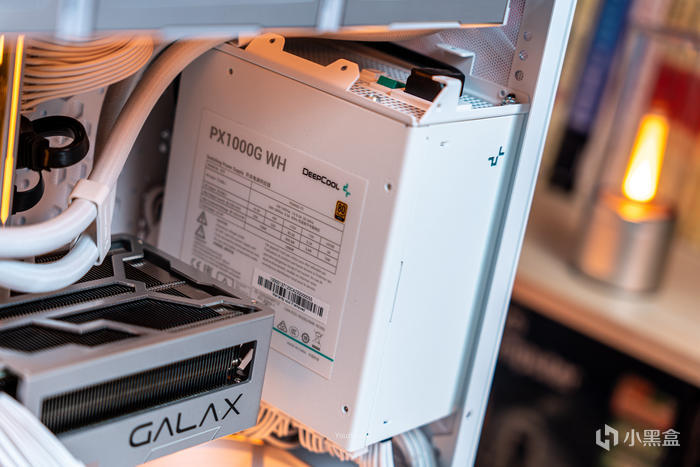

前置掛載安裝的九州風神PX1000G-WH電源，看到內部的綠色開關與支持40%負載停轉的HYBRID MODE一鍵啓停按鈕

側面的九州風神PX1000G-WH電源，其採用主流半橋LLC諧振+DC2DC穩定架構，以及全日系耐溫105°電容

整機俯視

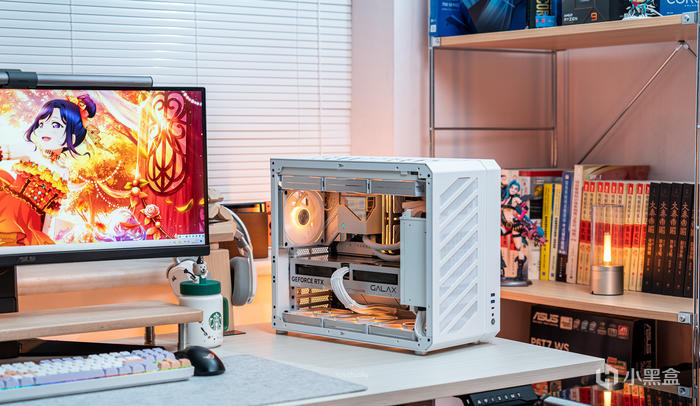

桌面展示

配件解析

機械大師C34PRO 極地白 AIR版

C34PRO機箱是目前機械大師機箱系列中目前最大的尺寸，具有429*205*349的長寬高尺寸，但其具有兼容EATX主板的兼容性和360水冷的能力以及最長420mm長顯卡、220mmATX電源、165mm塔式風冷，雖然不是全部支持最大尺寸，但其具有模塊化的外殼與螺旋固定結構，使得其可以在最大範圍內兼容多種大尺寸配件

C34PRO採用了2mm鋁合金外殼與1mm鋼結構內殼，在模塊化兼容性上可更改多種安裝方式實現對硬件的包容，另可靈活切換ATX與MATX結構

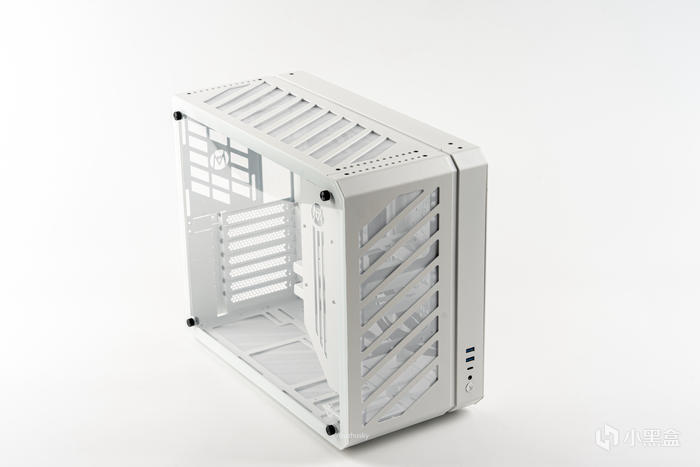

機箱主側面，全透的鋼化玻璃側板能更好的透視整個機箱內部，白邊修飾能遮擋框架結構

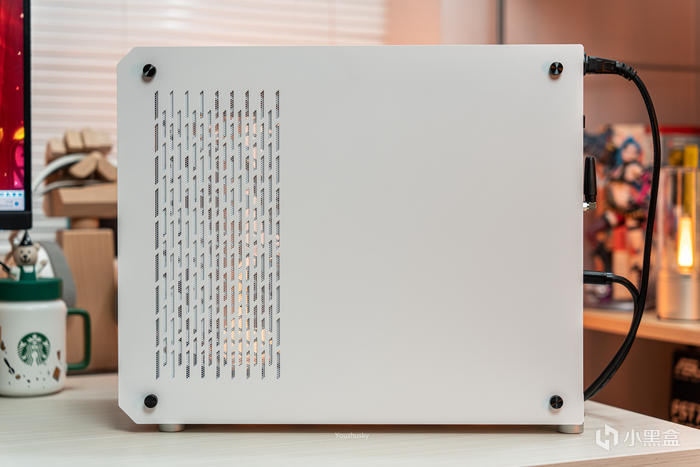

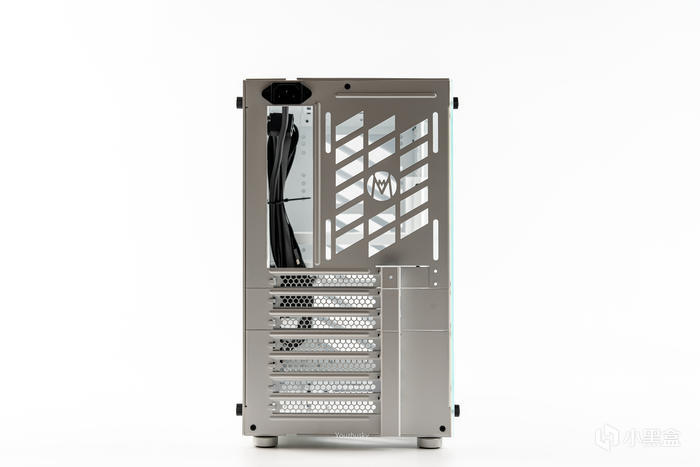

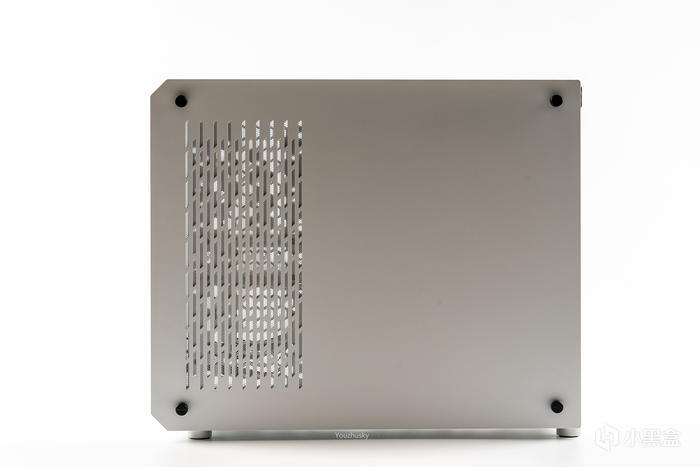

機箱的背面爲2mm鋁合金背板，前半部分做了鏤空還能兼具通風效果

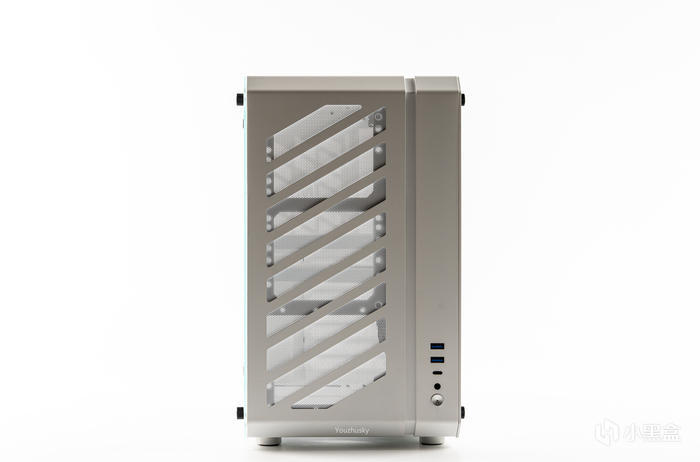

機械大師標準的AIR版通風結構

機箱的背部，通風處有機械大師的logo，頂部雖然沒有更多的空間但內部錯位依然支持水冷與高內存的安裝

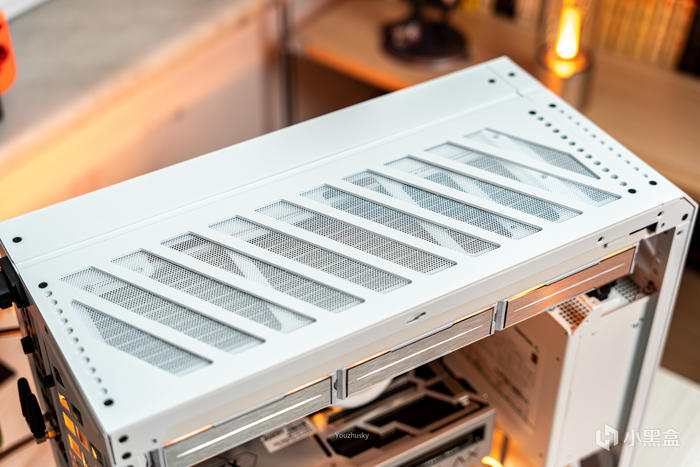

機箱的頂部也是通風結構與封閉式的雙邊鋁板修飾，C34 PRO POLAR WHITE 極地白AIR版官方標配不含提手，不過對於經常要換地方的或者喜歡提手的也可以加裝，全鋁合金提手質感也非常不錯

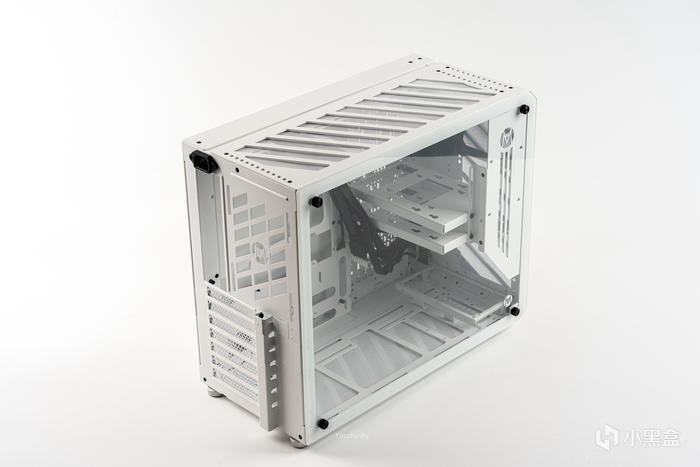

機箱的內部結構，右側的電源罩上也有機械大師的logo

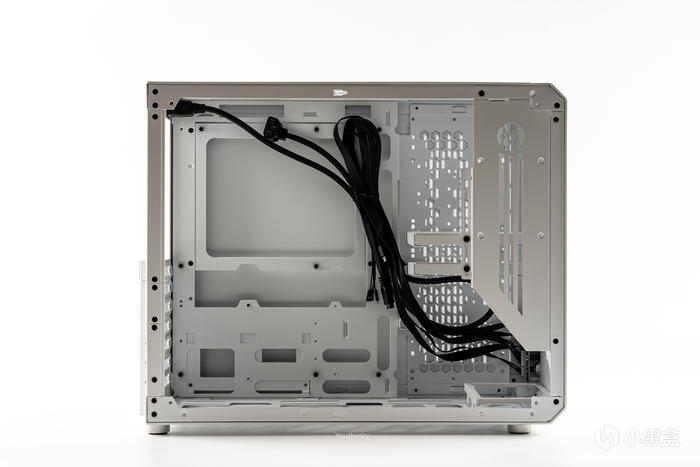

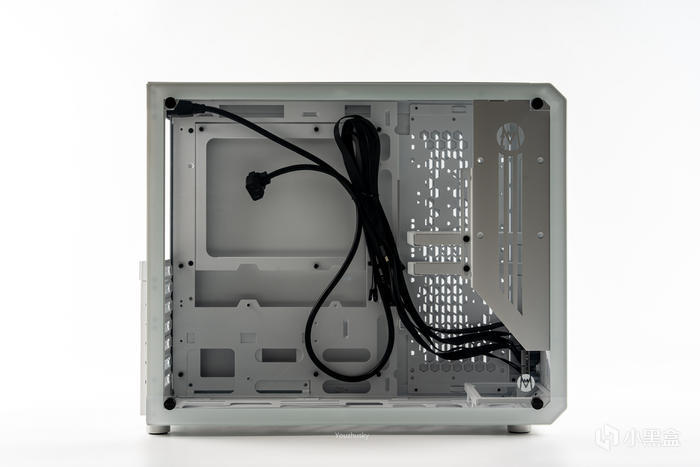

機箱理線部分主要在主板側，理線空間足夠，左側爲鏤空設計，主要爲硬盤架和電源安裝以及風扇通風設計了多種孔位

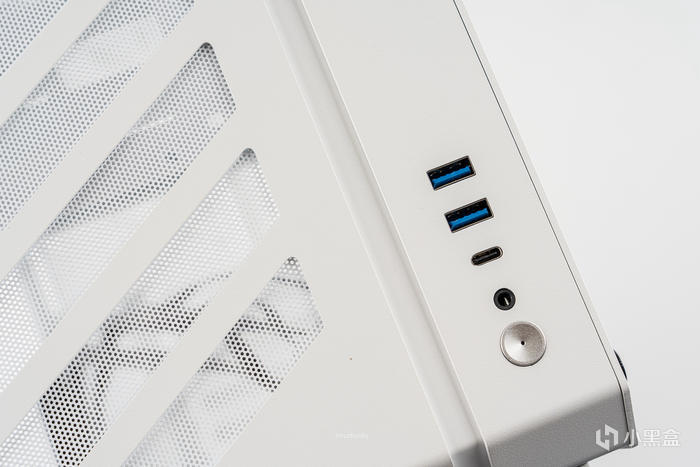

前面板右底部的前置IO，設計了兩個USB3.0和一個10G type-C口、音頻插孔和帶HDD LED白燈的鋁合金開機鍵

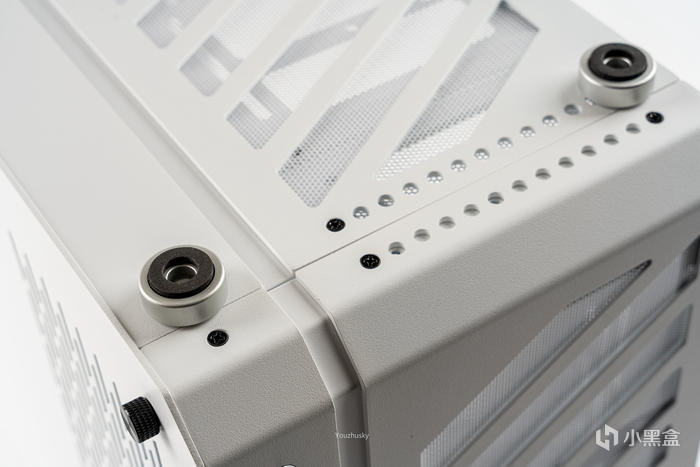

4個全鋁合金的腳墊，質感非常好

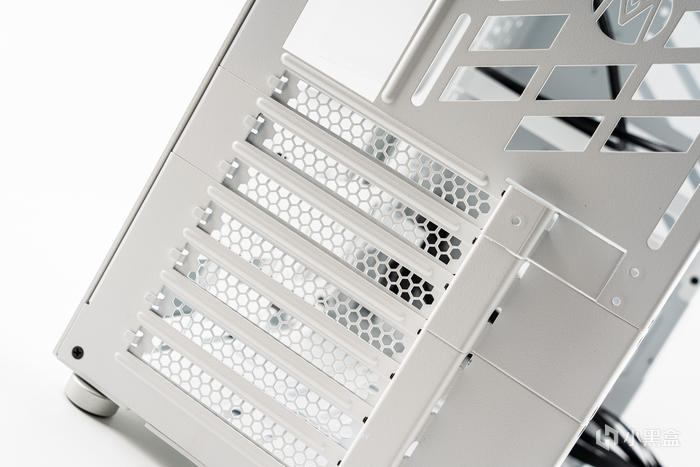

對於C34PRO ，可以看到PCIE位的第二第三位和第四到第七位爲獨立的兩片鋁板，可單獨拆卸掉第二第三位將結構下移成爲MATX機箱，也可以將這第二到第七位90°旋轉安裝變成豎裝結構，其玩法也是比較多樣性的設計

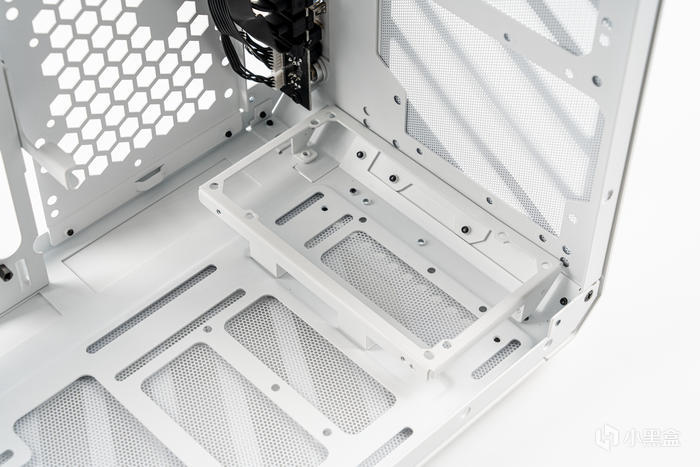

默認的電源支架在這裏，不過其也可以支持掛載在前部安裝，更能掛載在背板處變成橫向安裝，基本上電源可以安裝在機箱前半部分的各個位置

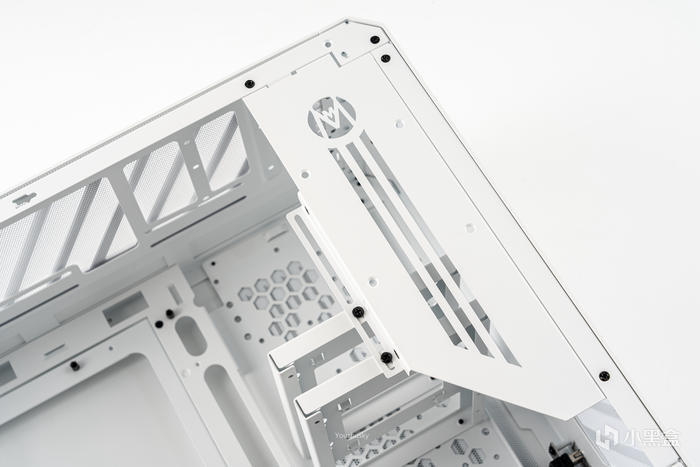

帶機械大師logo的電源蓋板，同時也是遮擋線材的設計

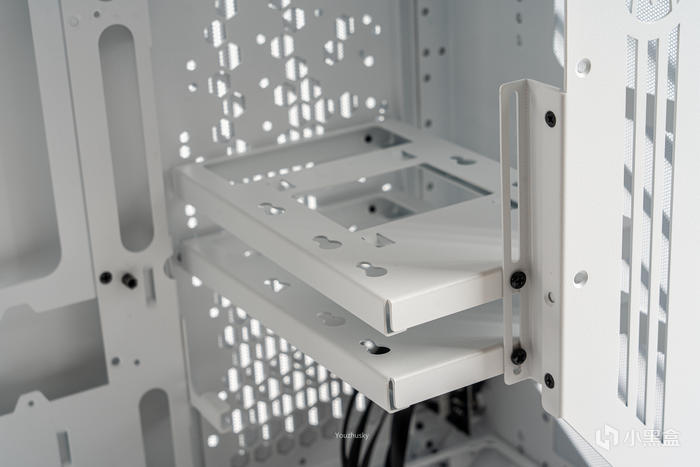

蓋板內部有兩個HDD硬盤位支架，掛載到背板部安裝

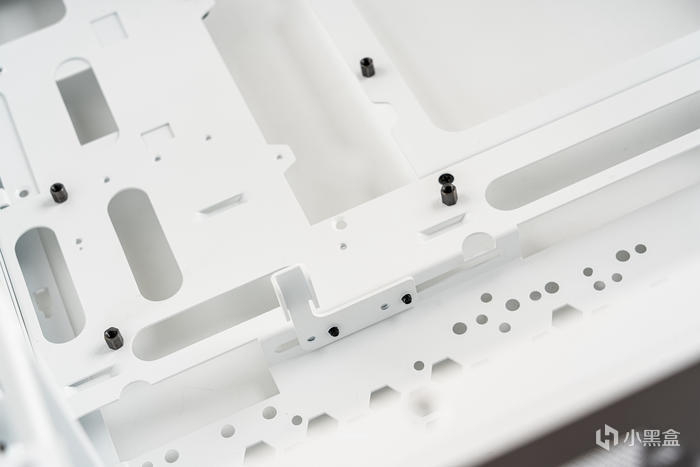

EATX主板安裝側邊有一個顯卡支架，可上下移動方便又長又重的40系顯卡獲得足夠的支撐

微星 MPG Z790 EDGE WIFI DDR5 刀鋒主板

白色主題當然選白色主板，這裏使用的是微星的MPG Z790 EDGE WIFI ,作爲微星Z690刀鋒鈦的升級款，現在的Z790 EDGE刀鋒更好看也更白色設計了，當然其配置也進行了全面的提升，不僅採用了16相90A的CPU供電，還整體提升到了16+1+1的，第三代的鈦金電感自然也是不會缺席，另外隨着Z790通道數的增加，也使得板載M.2接口總共增加到了5條，對於目前不斷下降的固態硬盤價格，這個擴展性也相當於一劑良藥，另外整體的散熱規模也進行了擴展，CPU供電上也使用了熱管增強導熱能力，也在鋁原色散熱片上增加了白色效果

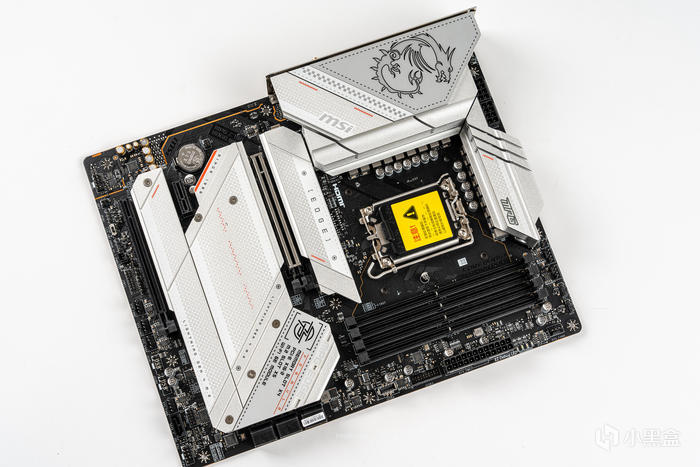

白色的主板全貌，中間一大片的散熱規模全是5條M.2的冰霜盔甲

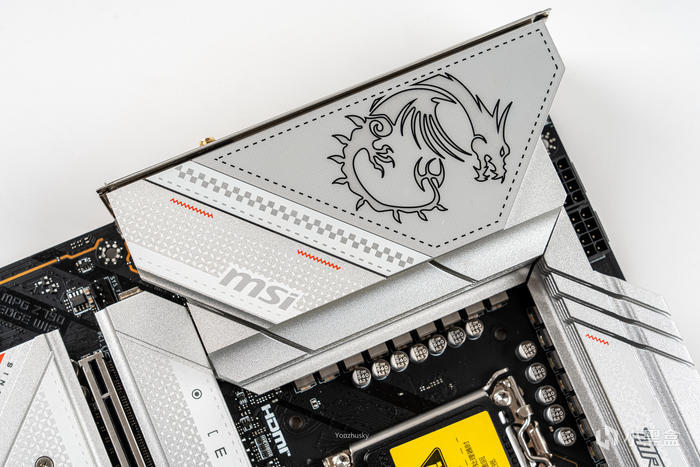

擴展型散熱片上的微星龍盾徽標，內部的鋁塊非常厚實

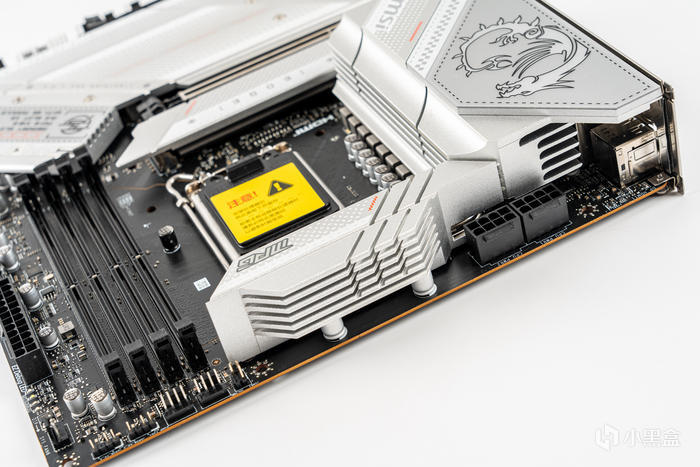

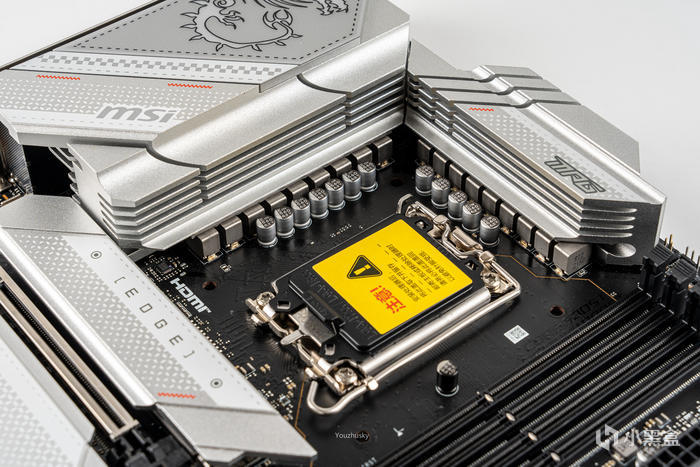

供電部分採用第三代鈦金電感和16（90A）+1+1路智能供電

CPU供電這裏提供了雙8P的接口，完全足夠13代i9 13900KS的供電所需

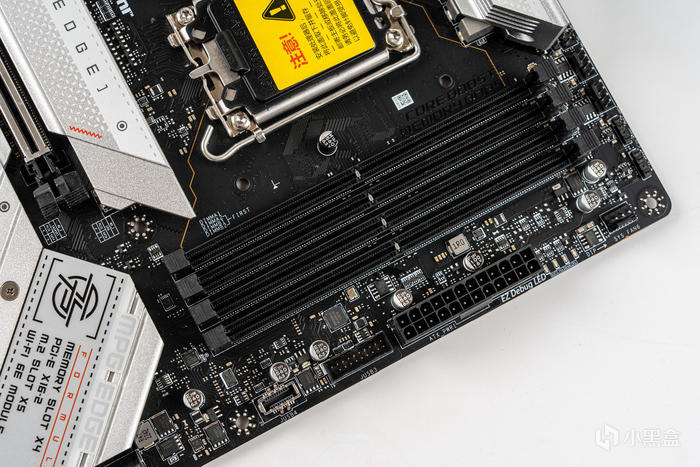

4條雙邊卡扣的DDR5 內存插槽，配合微星的MEMORY TRY IT!內存加速引擎最高支持DDR5 7200+MHZ

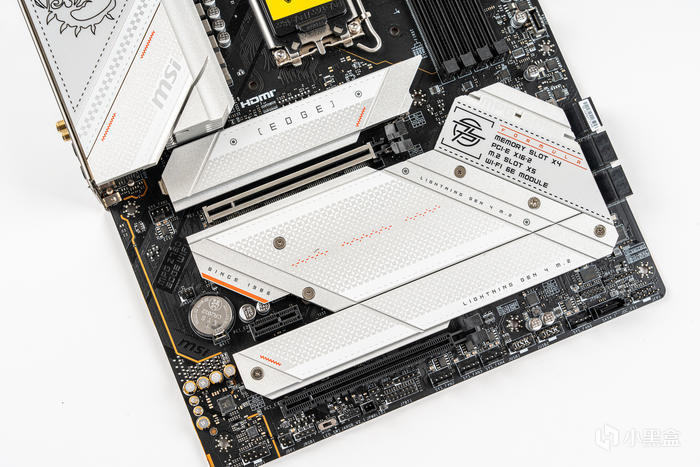

PCIE區域，5條M.2固態硬盤插槽的擴展能力，且第一條帶免工具冰霜鎧甲，下面4條都帶冰霜鎧甲，免去了PCIE4.0固態硬盤的發熱擔憂，而接口上第一條爲SMT工藝和PCIE鋼鐵裝甲加固的PCIE5.0X16插槽，下面兩條爲PCIE3.0X1和PCIE4.0X4

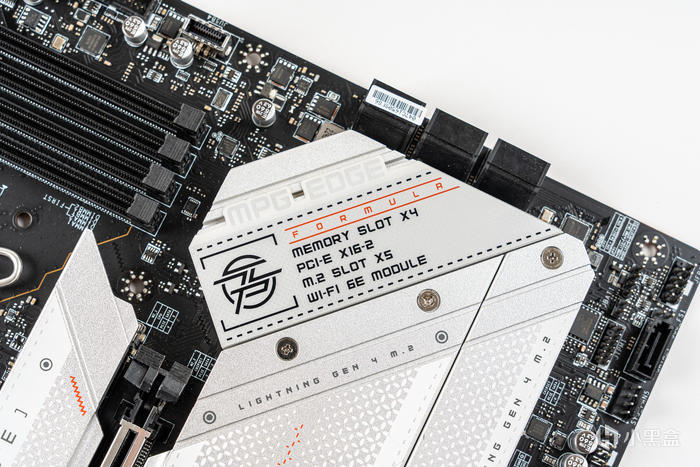

芯片組散熱片上的MPG EDGE 標和標註了主板的一些參數配置

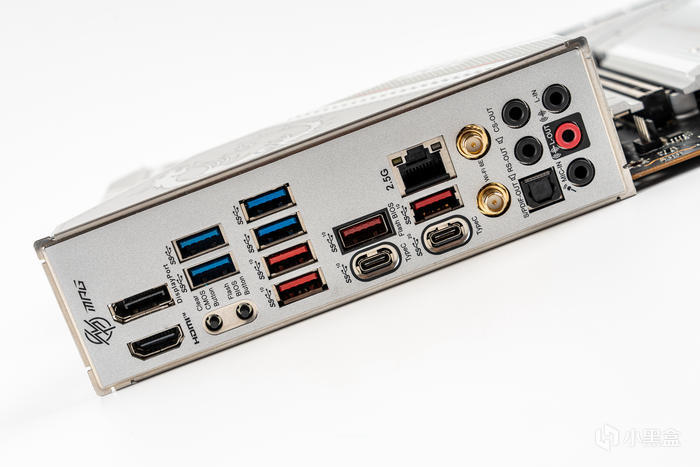

一體式的IO護盾提供了豐富的後置接口，從左至右依次爲集顯DP/HDMI接口、CLEAR CMOS/FLASH BIOS按鈕、4個USB3.2 gen1 5Gbps、4個USB3.2 GEN2 10Gbps、1個10Gbps TYPE-C、1個20Gbps TYPE-C、WIFI6E雙天線接口、音頻光纖及輸入輸出接口

宇瞻 ZADAK SPARK 32G 6000 DDR5白色燈條 16x2 套裝

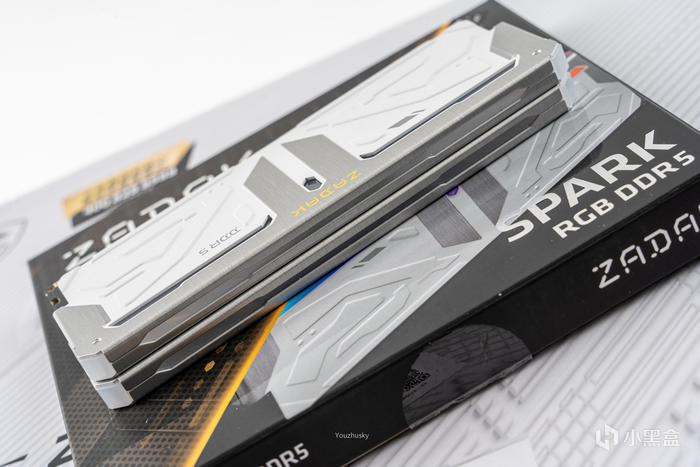

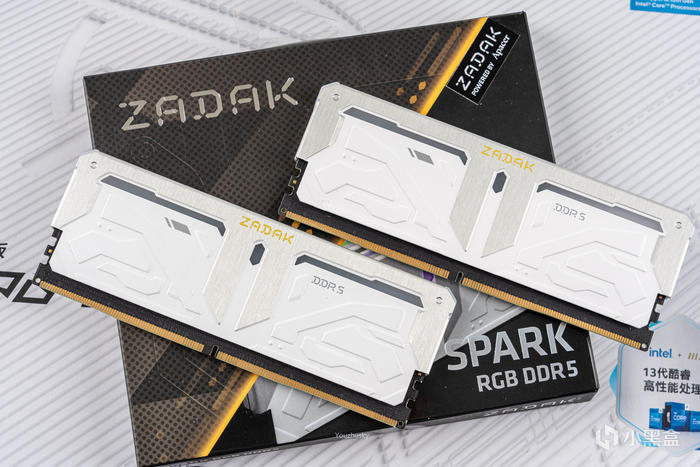

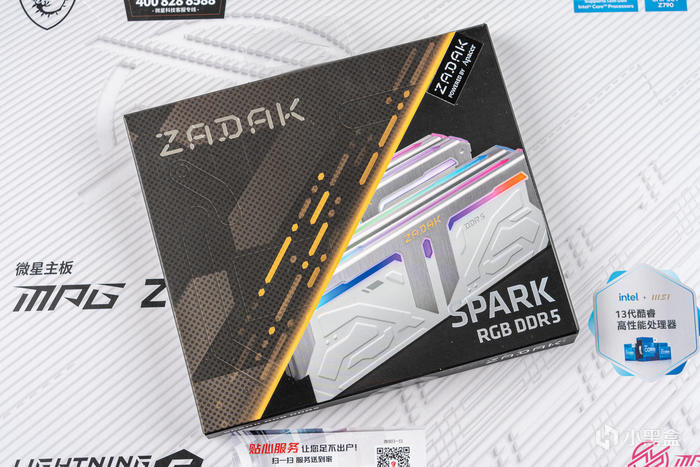

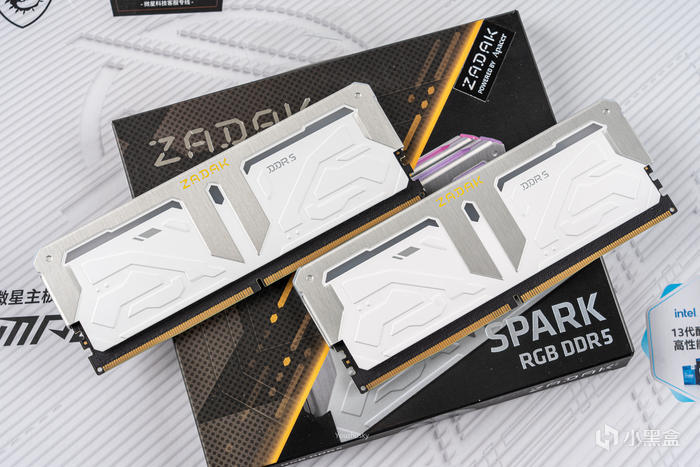

內存採用的是宇瞻的ZADAK SPARK 32G 6000 DDR5白色燈條 16Gx2 套裝

造型別具一格具有鮮明的特點與其他常規內存有所不同，寶石造型的導光與精緻的外形設計，整體的尺寸爲5cm高度、13.6cm寬度、0.79cm厚度，單條重量60g

整體銀色鋁合金散熱與白色塗裝都與白色主題相呼應

頂部的材質交錯設計，呈現綴有寶石形狀的鏤空導光效果，髮絲紋及白色霧面磨砂質感

影馳（Galax）星曜 X4 PRO 1TB SSD

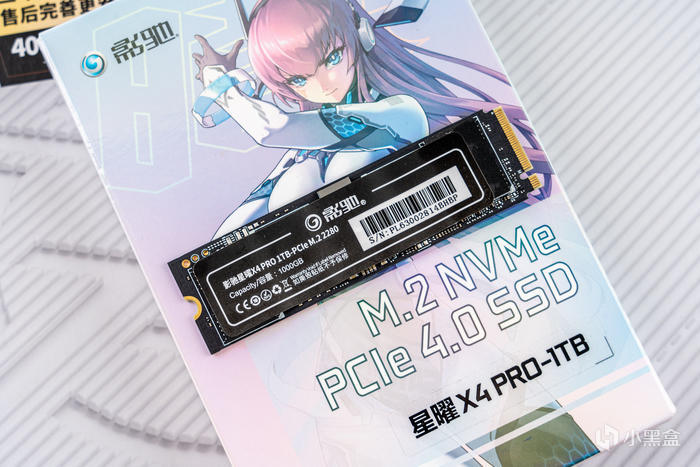

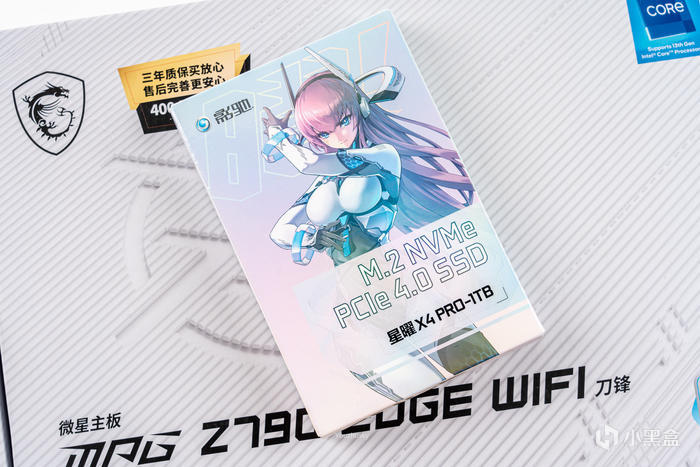

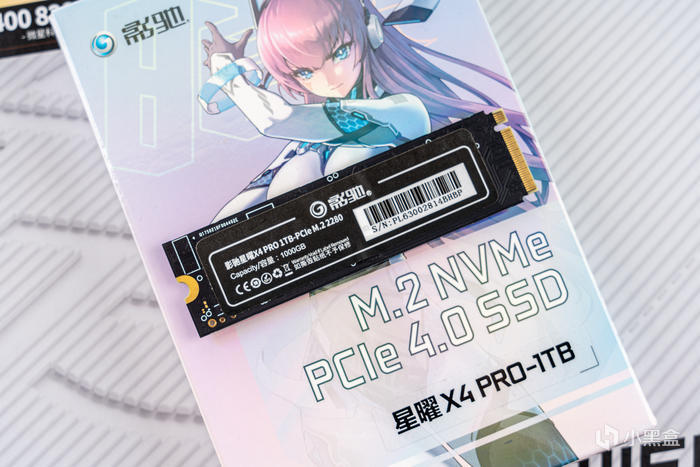

固態硬盤使用的是影馳最新推出的性價比款星曜X4 PRO 1TB

星曜X4PRO 1TB 採用的是Phison PS5021-E21T主控芯片,採用新一代PCIE 4.0X4 NVMe配置和第四代LDPC糾錯引擎，具有5000/3500MB/S的連續讀寫速度

現在顆粒容量都非常大，1TB的型號背面只有貼紙非雙面存儲顆粒

影馳（Galax） GeForce RTX 4070Ti 金屬大師 OC 12GB

顯卡採用的是影馳4070TI金屬大師OC，AD104核心，60組SM單元，CUDA Cores數量7680個，L2緩存49152KB，晶體管數量爲358億個，顯存是12GB、192bit、21Gbps速度、504GB/s帶寬的GDDR6X顯存，而這款RTX 4070TI金屬大師OC則是2310Mhz的基礎頻率，2655Mhz的加速頻率，以及285W TGP、MAX320W

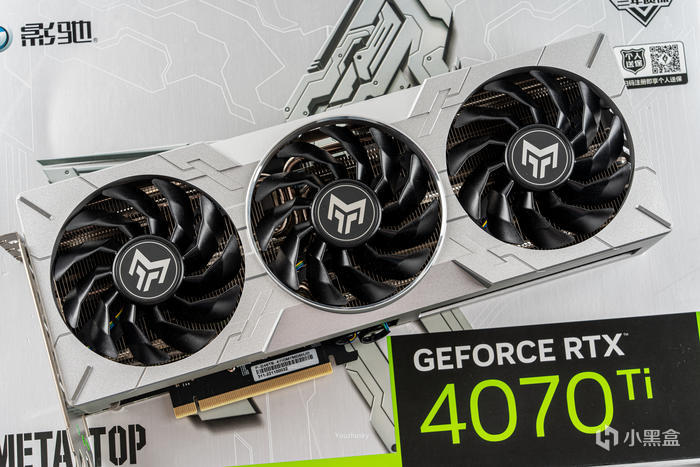

4070TI金屬大師顯卡的本體，依然採用全金屬設計，但改去圓潤的邊框變爲棱角分明的長方體風格，而其尺寸爲三槽不到：311*125*60mm(不含擋板)，323*140*63mm(含擋板)，屬於40系顯卡中非常小的尺寸，這款寒光星δ散熱系統終於不再是40系統一的600W超大規格了，畢竟4070TI的發熱沒有4090和4080來得誇張

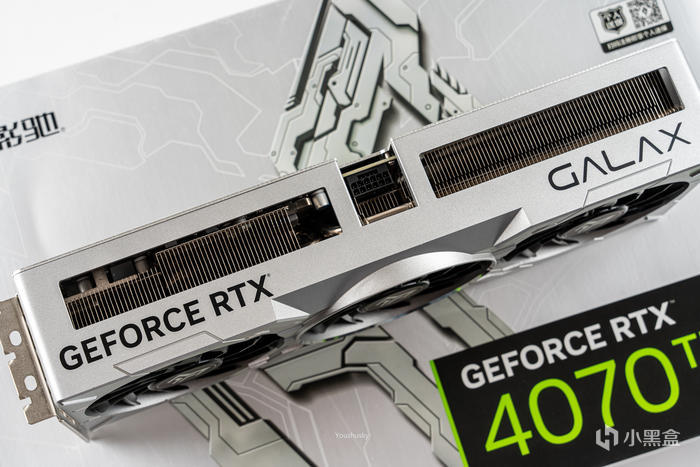

三槽擋板（三槽厚度63mm）沒有全佔頂部空餘3mm，只有60mm的厚度，頂部平整的設計，中間兩個長方形的鏤空出風散熱，左邊GEFORCE RTX，右邊GALAX的影馳logo

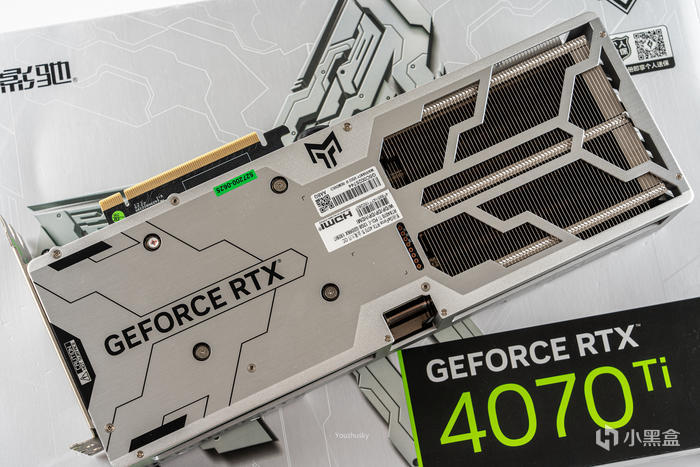

4070TI金屬大師的背板爲全金屬的設計，PCB也是非常短几乎只有顯卡長度的一半，所以右邊用於散熱的鏤空特別多

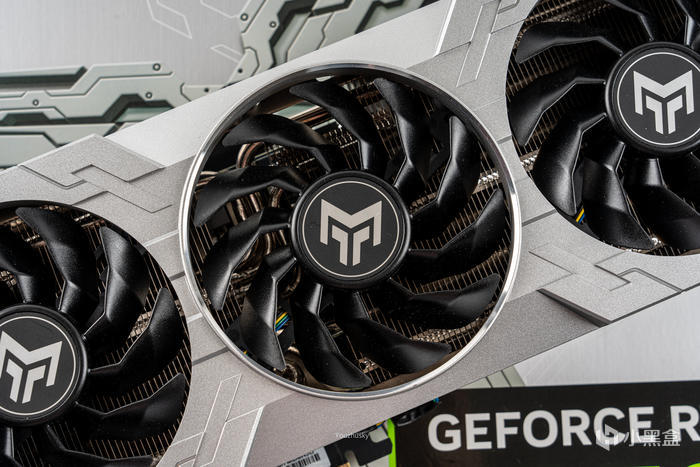

整個顯卡散熱器僅有的三個圓形非直線條修飾，3個102mm超大淨霜風扇，三摺扇葉設計提供更強風力和更大風量

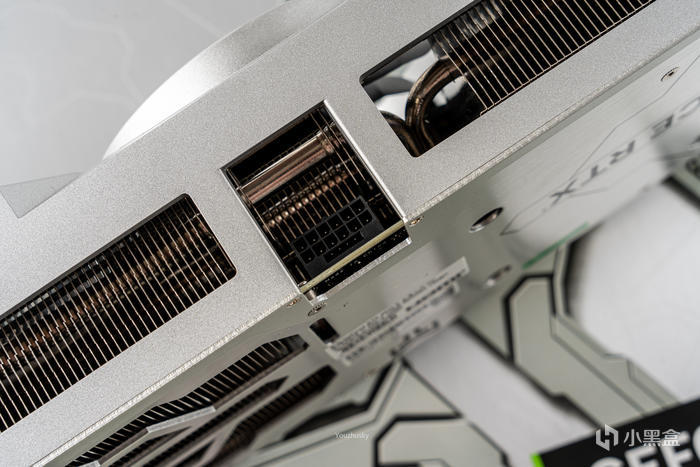

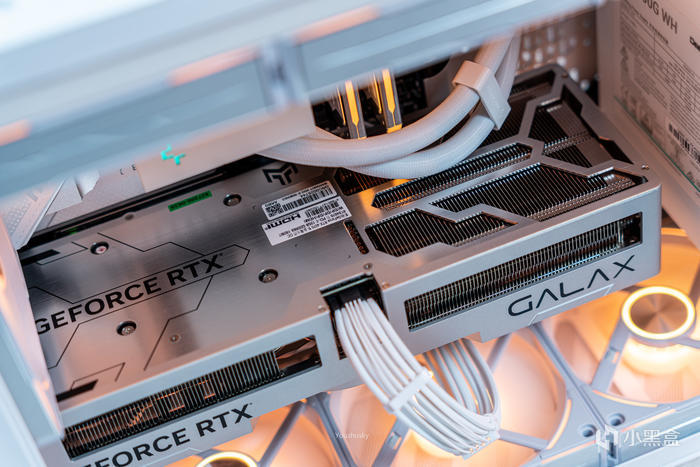

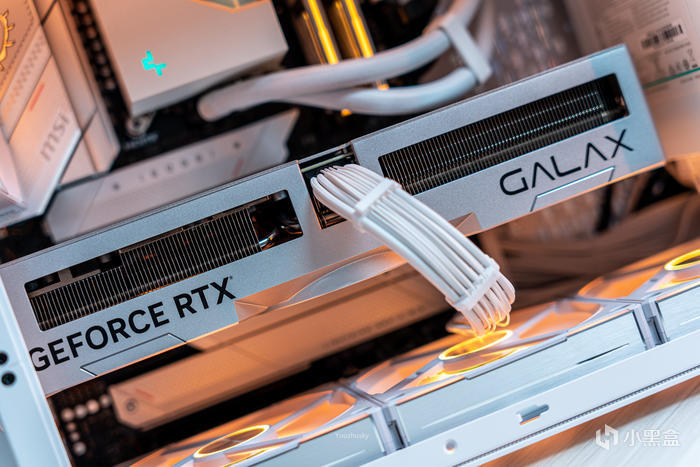

顯卡頂部中間的12VHPWR接口，4070TI金屬大師OC的TGP設計爲285W（MAX320W）

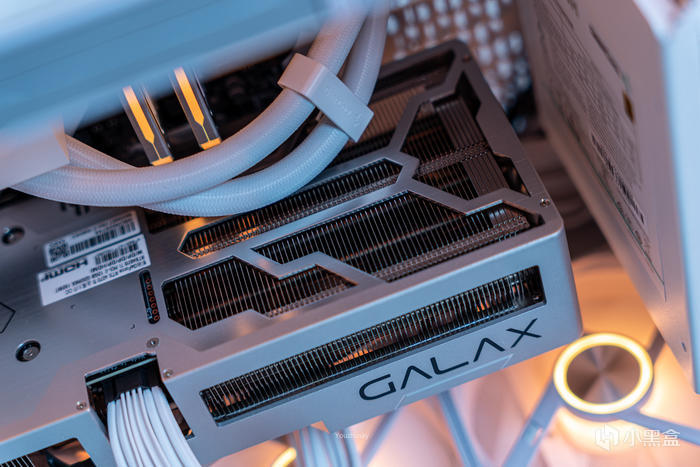

顯卡集成度非常高所以PCB比較短，右側將近一半是鏤空散熱，散熱鰭片非常工整，背板做了金屬大師METALTOP的logo造型

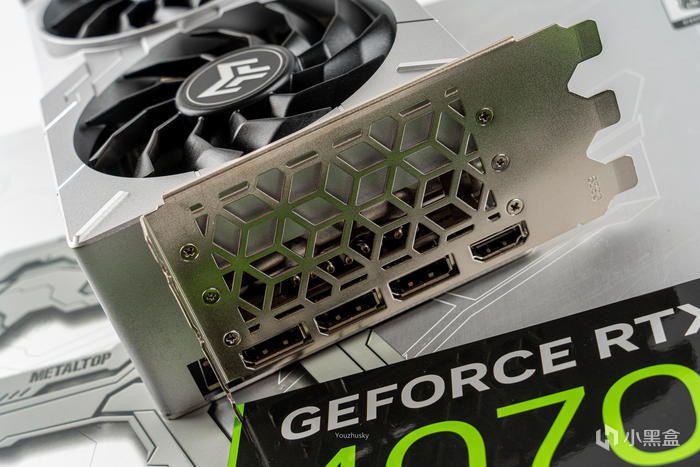

顯卡的輸出接口依然是標準的3DP1.4A+1HDMI2.1

聯力二代積木風扇 AL120新款V2升級版

風扇使用了聯力的新款積木風扇——UNIFAN AL120 V2 RGB，風扇加厚的同時各項三位性能和光效也得到了提升，並且結構也作了優化

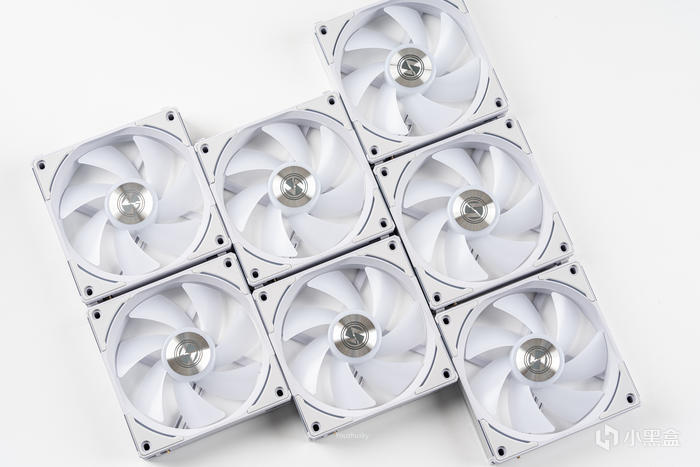

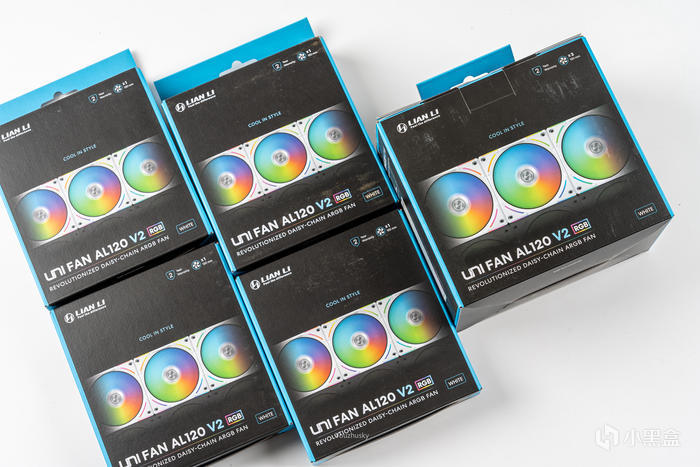

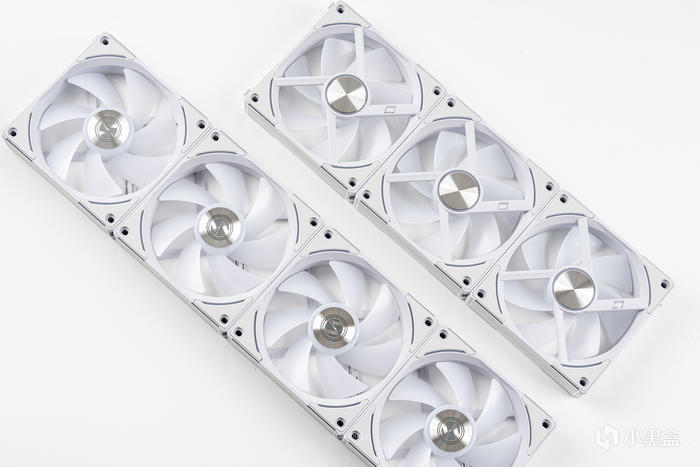

七個風扇排排坐，新款AL120 V2採用FDB動態液壓軸承，規格爲250-2000RPM轉速區間，由於採用新一代28mm厚度設計可使其或者最大風壓2.97mmH2O、最大風量77.3CFM，噪聲值28.7dB（A）

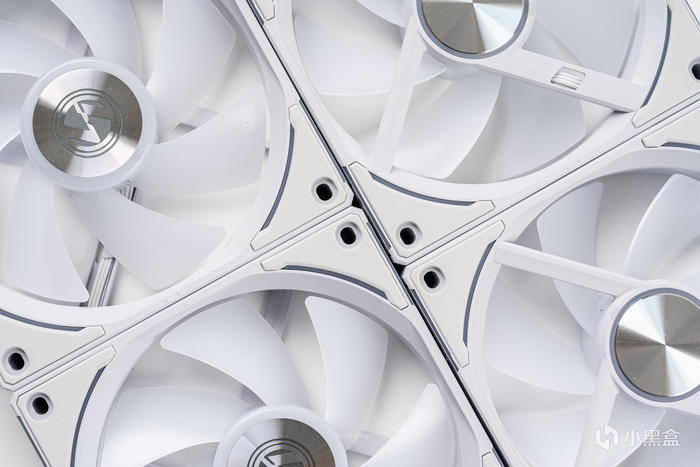

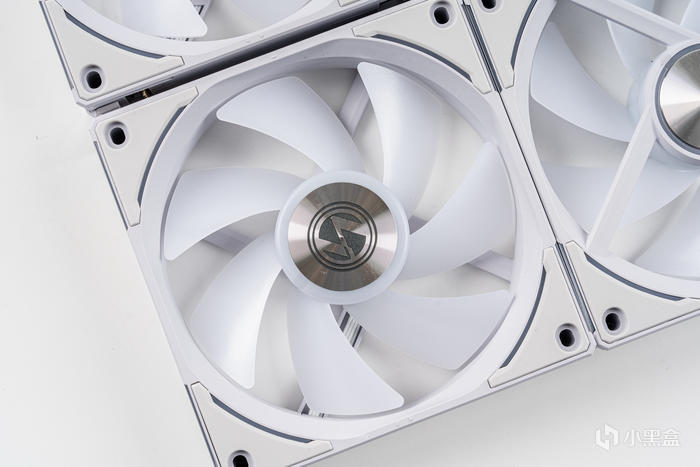

風扇的正面採用扇葉RGB設計，扇框的四角也有四條RGB燈線

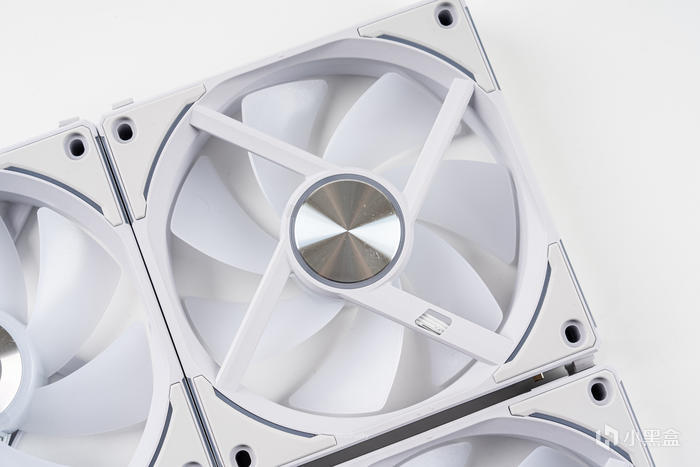

風扇背面的軸承處也有RGB，反面扇框的四角也有四條RGB燈線

同時側邊爲鋁合金材質並有兩條細燈線，一代積木風扇還是保持了一代“低調RGB”的設計元素

聯力積木風扇控制器可最多鏈接16顆風扇以及2個SM-type，

九州風神 LT720WH 冰魔方360白色一體式水冷

散熱採用了九州風神LT720WH白色款冰魔方，顏值相當高，特別是使用純白配色之後，燈效一如既往的出色

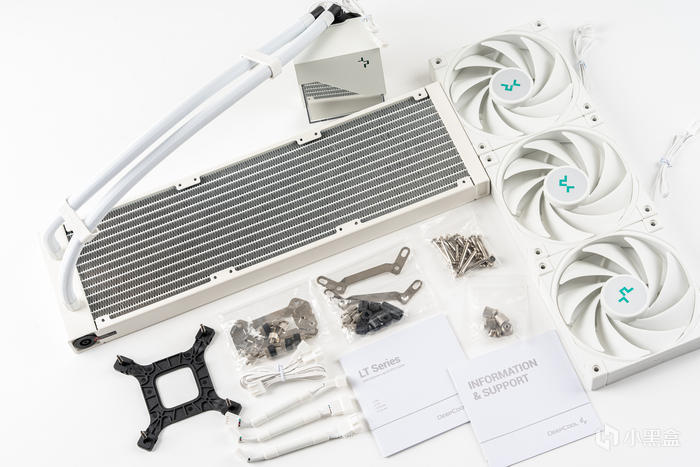

LT720WH冰魔方360的全家福

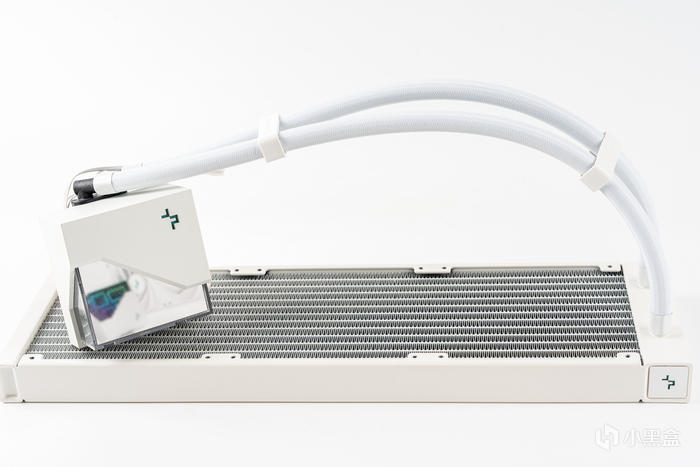

水冷的本體，白色設計得非常徹底

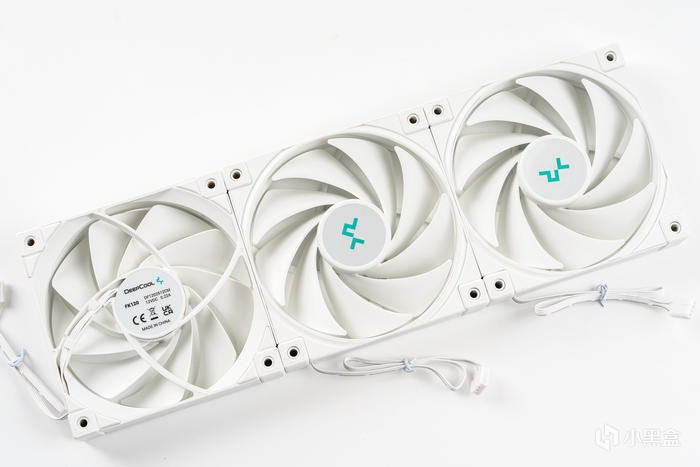

三把白色的FK120風扇，這款FDB風扇能在2250RPM下可以達到最大風量85.85CFM、風壓3.27mmAq，而運行噪音只有32.9dB（A）

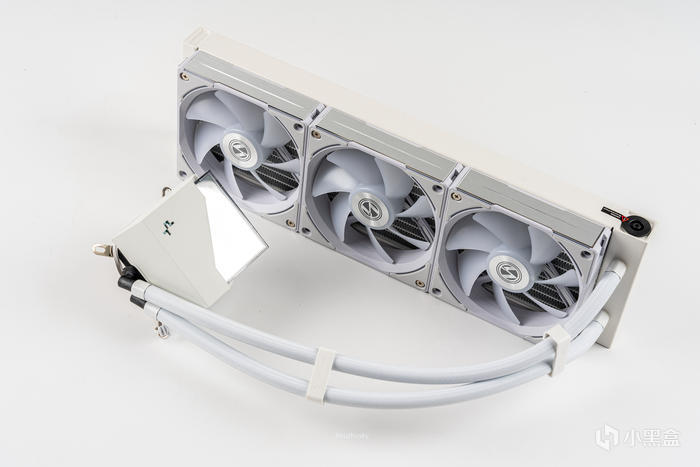

360冰魔方LT720WH與聯力AL120V2合體的效果

九州風神（DEEPCOOL)PX1000G-WH金牌全模 ATX3.0白色電源

九州風神新出的PX1000G-WH金牌電源是新出的ATX3.0電源PX1000G的白色款，且具有雙主電容、全日系耐溫105°電容、PCIE5.0原生供電、一鍵啓停FDB風扇、十年質保等衆多新功能和穩定的參數，並且獲得了80PLUS金牌與cybenetics 白金的雙認證，是爲數不多的白色ATX3.0高顏值電源

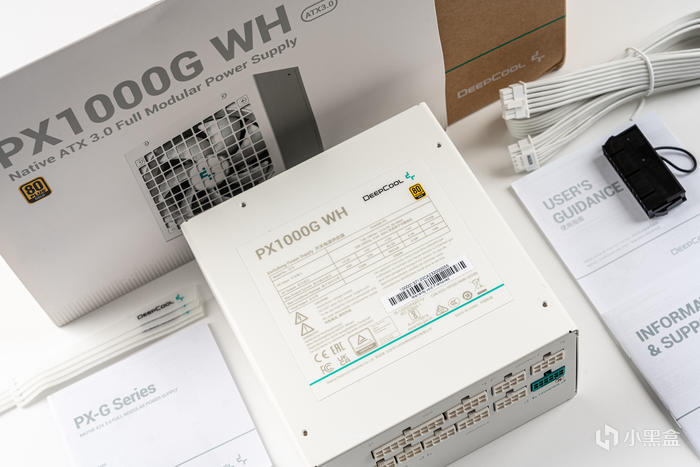

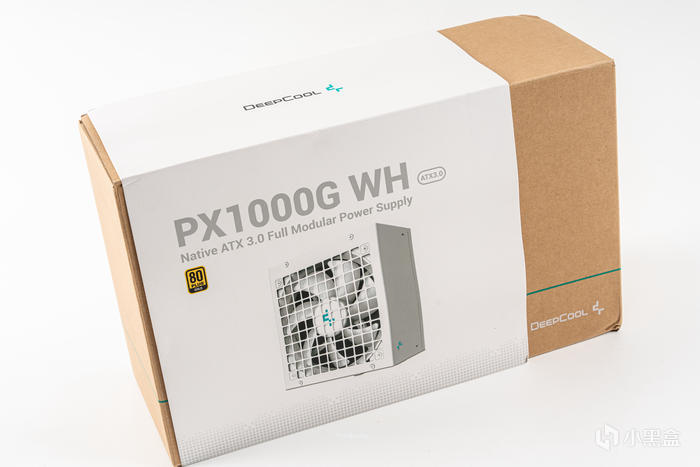

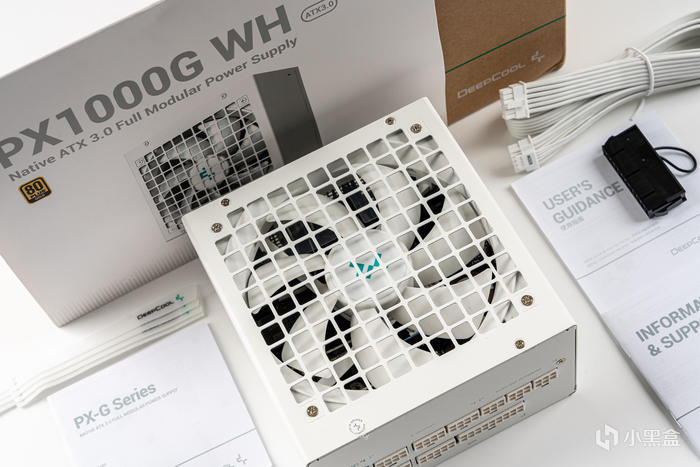

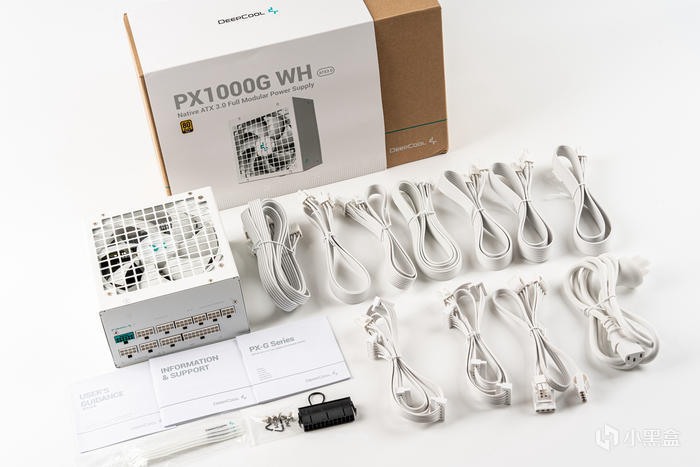

電源的全家福，PX1000G-WH白化非常徹底，電源本體、全模組電源和電源線以及魔術紮帶都是白色的,

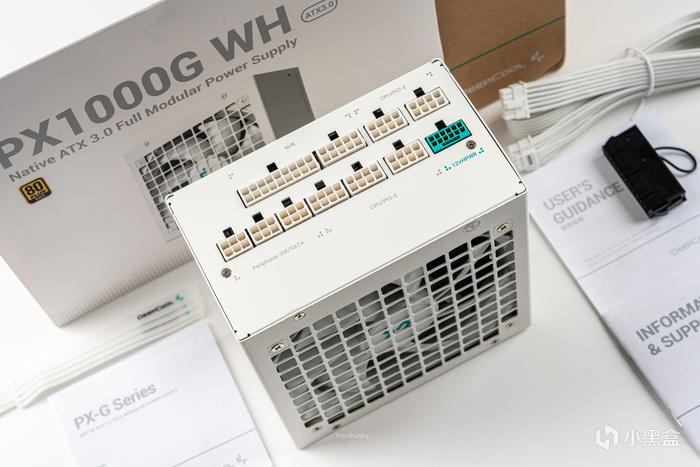

全模組線纜爲扁線設計，安裝和走線都比較方便，且不像包網線那麼麻花狀，所以直接使用原裝線材也是非常好的選擇

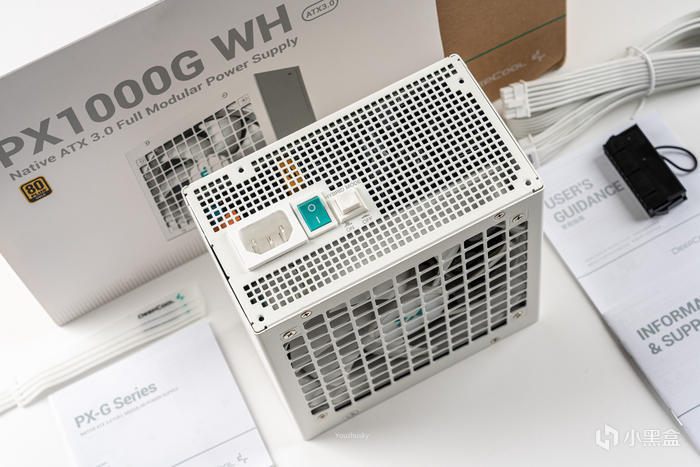

電源的進風口爲方格狀設計，頗有九州風神的設計風格，且內部的FDB風扇也是白色的，在開啓ECO一鍵啓停功能後可在40%負載下支持風扇停轉獲得更好的靜音功能

電源的銘牌正面，標註了電源的各種參數和多種認證，輸出方面+12V可達83.3A，+3.3V可達22A、+5V可達22A，總額定功率爲1000W，採用的是主流半橋LLC諧振+DC2DC穩定架構，提供了穩定的電壓輸出調節能力,電源擁有六重保護電路設計包括低電壓保護UVP、過電壓保護OVP、過溫保護OTP、短路保護SCP、過功率保護OPP、過電流保護OCP，各種突發情況都能從容應對
