麒麟9050Pro，正式发布：功耗暴降41%！NPU性能暴涨141%！

◆ 注释：

【1】主要数据来源于华为半导体负责人何庭波，在此前公布的论文中，进一步公开的麒麟9030 Pro与最新麒麟2026款（麒麟9050 Pro）的，各项参数对比；

【2】其中，将附带2026年9月7日华为最新产品发布会上，公布的麒麟9050Pro相较麒麟9020的，各项参数对比；

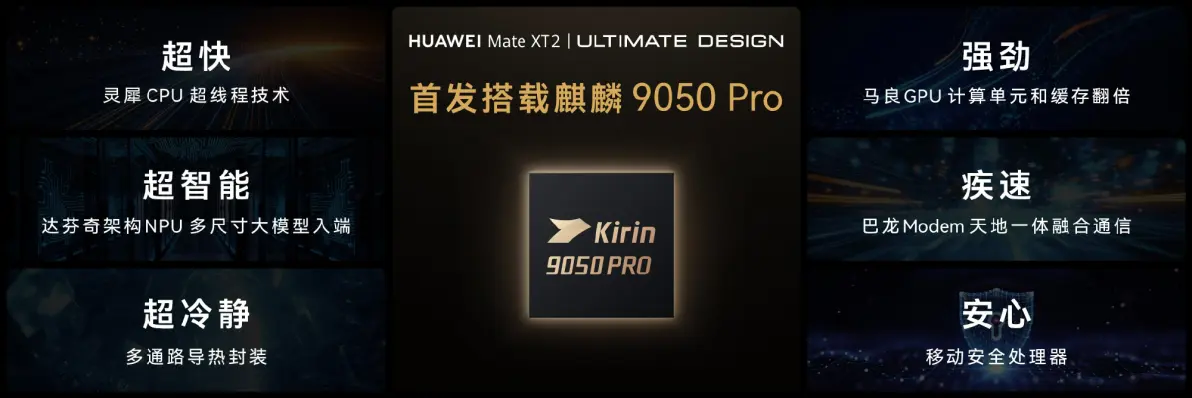

——首发平台为华为 Mate XT 2 非凡大师。

一、制程工艺

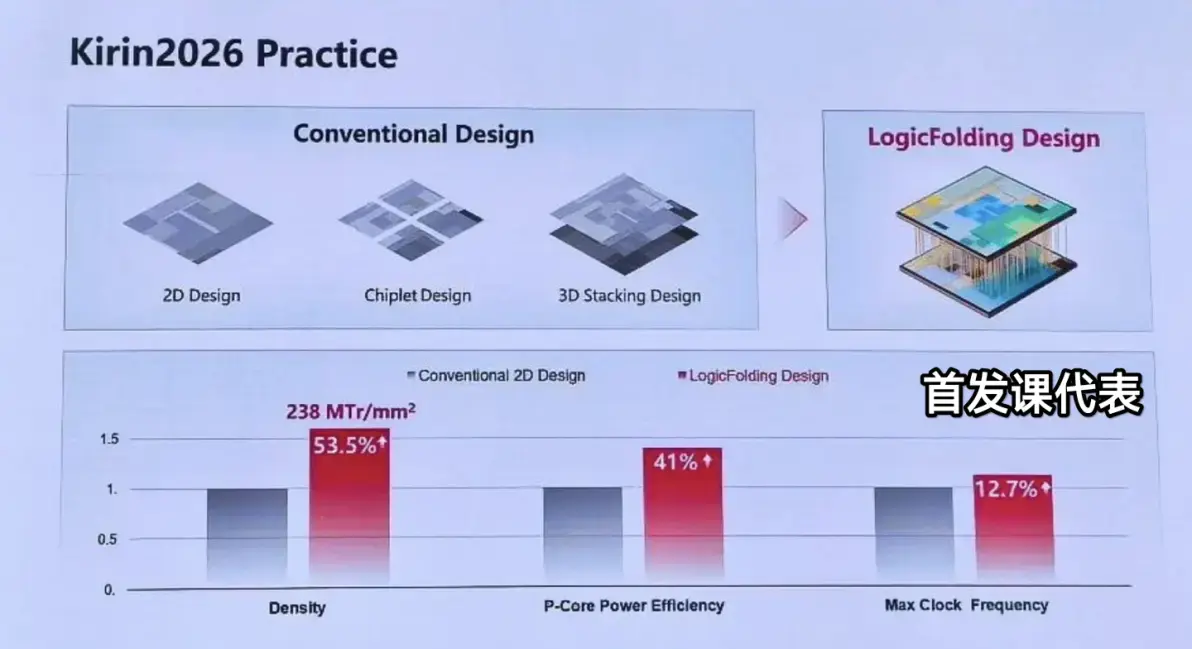

◆ 制程工艺：仅作进一步优化，整体保持不变，仅靠 LogicFolding 架构实现以下效果！

◆ 晶体管密度：155 → 238 MTr/mm²，提升 53.5%！

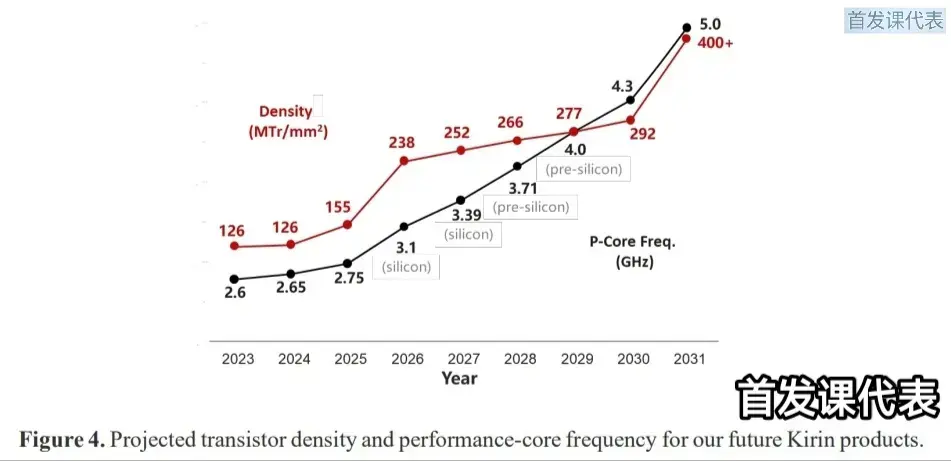

——2031 年预计实现 400+MTr / mm² 晶体管密度，目标达到 台积电1.4 纳米制程的同等水平！

二、CPU

【1】基础硬件规格

◆ 采用1•3.1GHz×Prime 超大核 + 2•Performance 性能大核 + 4•Efficiency 能效大核 + 2•Little 小核设计；

——支持灵犀 CPU 超线程技术，相较麒麟9020，单核提升 24%，多核并发提升 52%。

【2】单核性能对比（测试平台GeekBench 6）

◆ 核心频率：单核最高频率由，9030Pro的最高2.75GHz提高至3.1GHz，电压保持不变；

——相同频率下，电压由前代的1.1V降低至1.0V。

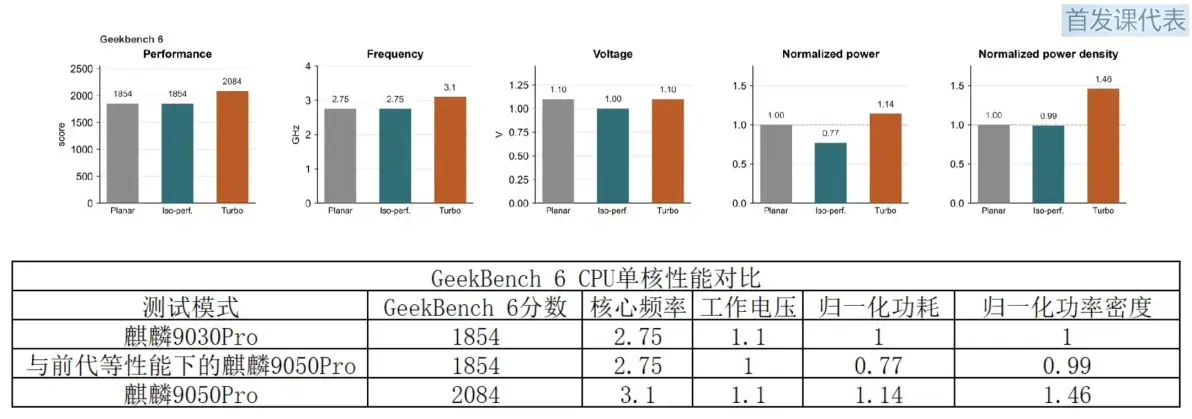

◆ 单核性能：相同测试条件下，单核性能由前代1854分提高至2084分，性能提升约12.4%，功耗增加约14%！

——相同性能下单核功耗暴降23%！

◆ CPU超大核，主频提升 12.7%，单核心时钟缓冲器减少 50%、时钟偏移降低 25%、布线总长缩短 30%；

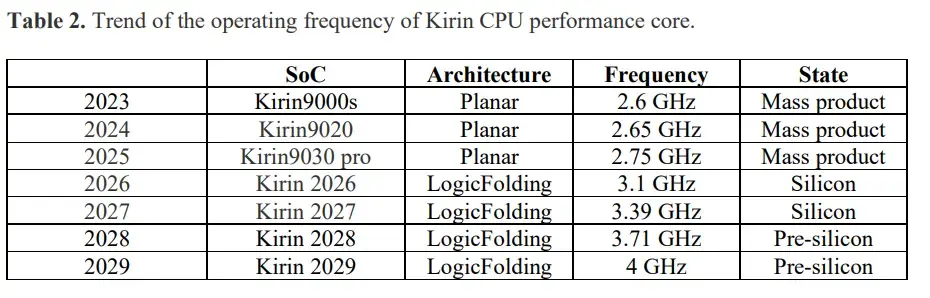

——预计2031 年实现5.0GHz 主频。

【3】CPU大核数据

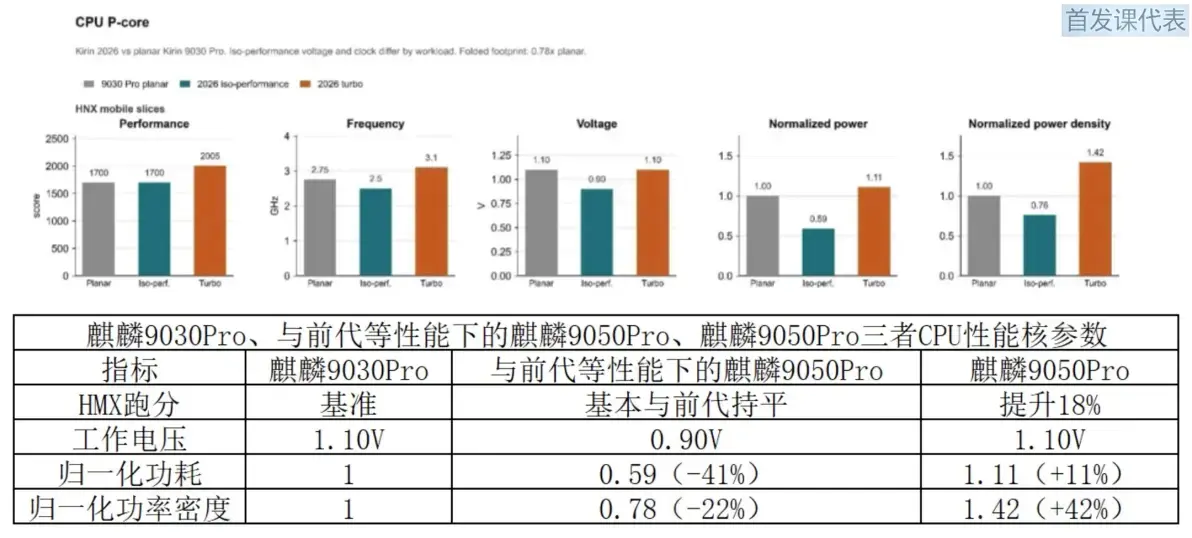

◆ 功耗降低 41%，核心供电电压从 1.1V 降至 0.9V，性能保持不变；

——相同电压下功耗增加11%。

三、GPU

【1】基础硬件规格

◆ 采用马良 GPU架构，支持光追硬加速技术、5000 万线实时光追技术；

——相较麒麟9020，渲染性能提升 142%，4K 导出提速 40%。

【2】游戏场景优化

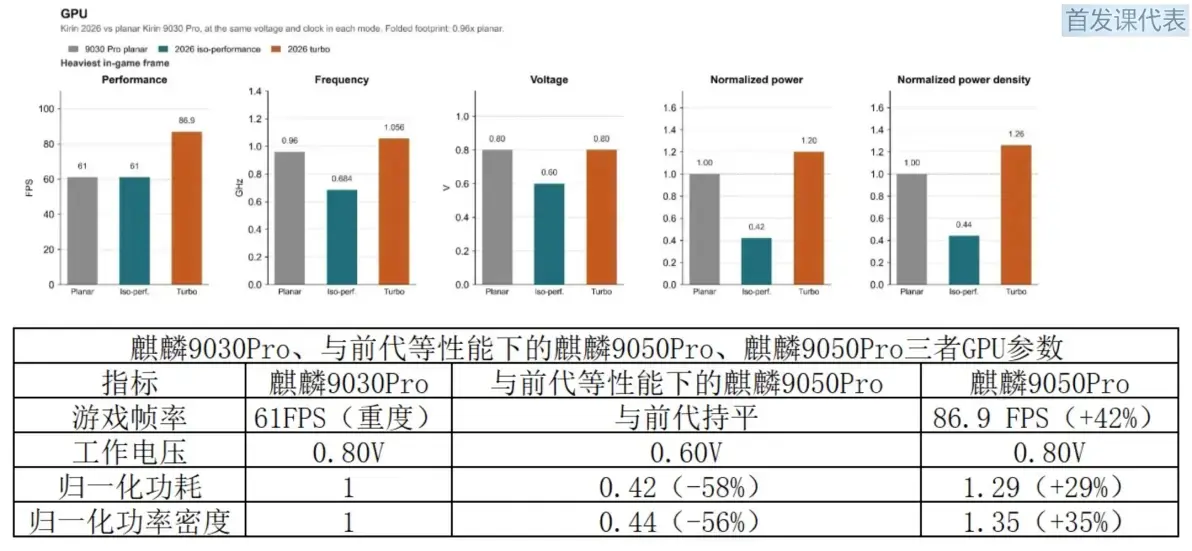

◆ 对比麒麟9030 Pro帧率提升42%，功耗增加29%；

——游戏帧率保持相同时，电压由0.8V下降至0.6V，功耗暴降58%！

四、NPU

【1】基础硬件架构

◆ 采用自研达芬奇架构设计，配备行业首个端侧 MoE 全模态大模型（30B 总参数）！

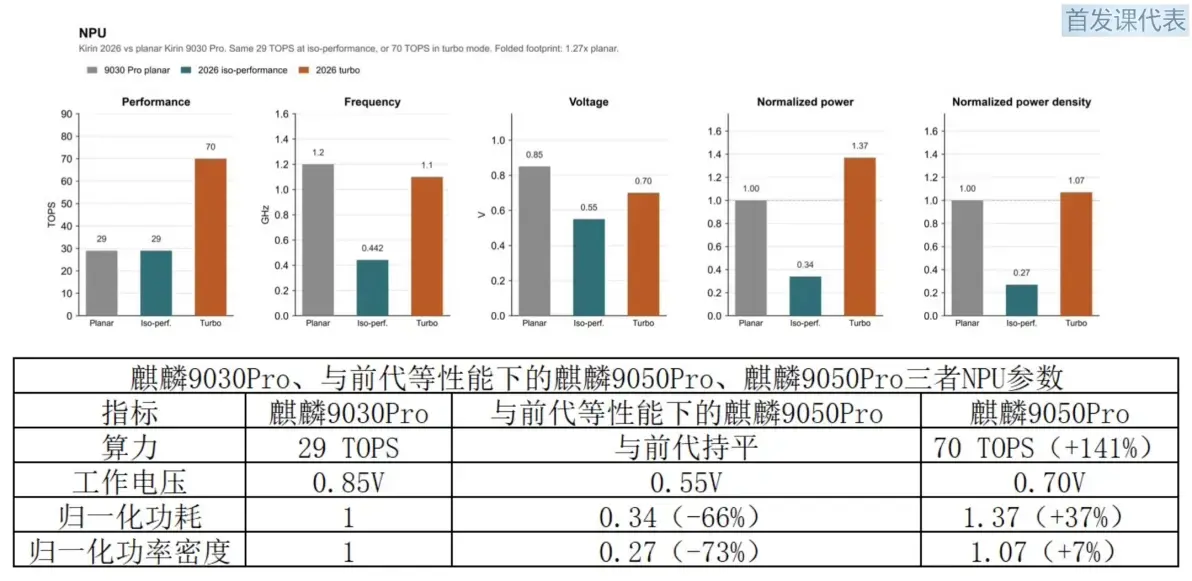

◆ 理论算力：电压由前代的0.85V，下降至0.7V，且性能暴涨141%，功耗小幅提升37%！

——NPU算力飞跃式升级！

◆ 能效：与前代性能相同时，功耗暴降66%，电压仅0.55V！

五、通讯基带

◆ 内部集成新一代巴龙基带，卫星寻呼成功率提升 42%！连星速度提升40%；

六、存储规格

◆ 预计全球首发支持LPDDR6内存+UFS5.0闪存超高性能平台！

◆ SRAM 存储工作频率提升 40% 以上；

七、散热设计

【1】底层散热设计

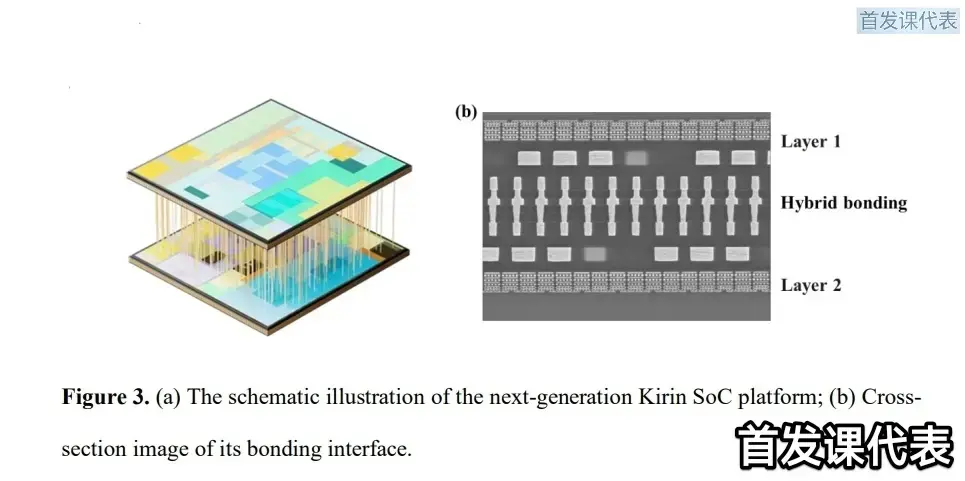

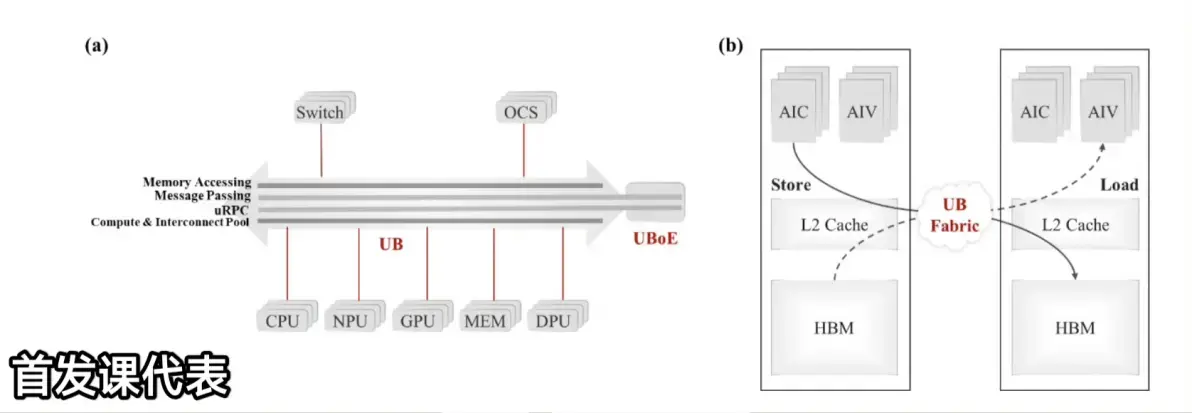

◆ 片上高速互联面积缩减 55%，供电稳定性提升。

◆ 采用选择性局部折叠（仅在性能关键路径使用），不整颗芯片全堆叠，控制散热压力。

——未来会发展 3~4 层全多层折叠；

【2】封装散热优化

◆ 采用多通路导热封装；

——同时，在量产机型上配备超大 VC 石墨烯跨轴散热系统，对比前代麒麟9020平台，游戏温升下降 2.5℃。

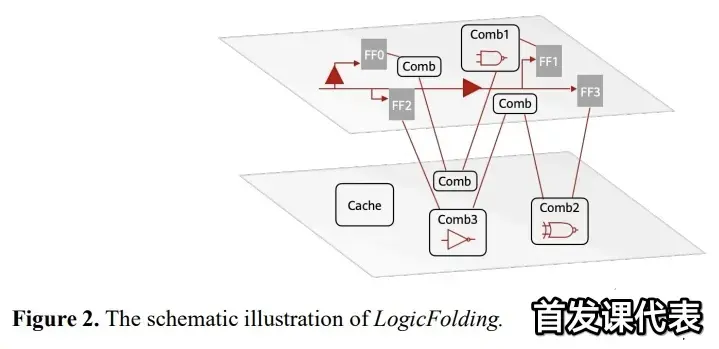

◆ 小结：从离散优化（模块级，谁的模块放哪层）变成连续优化（单元级，每个逻辑门单独决定放哪层）。
