为什么称“光刻机”是人类现代科技的巅峰之作？

我们手机、电脑、AI 设备里的芯片，方寸之间集成了数百亿个晶体管。这些微观器件尺寸达到纳米级别，远小于头发丝的粗细。实现这一奇迹的核心设备，就是光刻机。

很多人会误以为光刻机是一把微观刻刀，直接雕刻硅片，事实并非如此，它本质上是一台纳米级别的高精度复印机，依靠光线，把芯片的电路设计图案一层层复刻到硅晶圆之上。

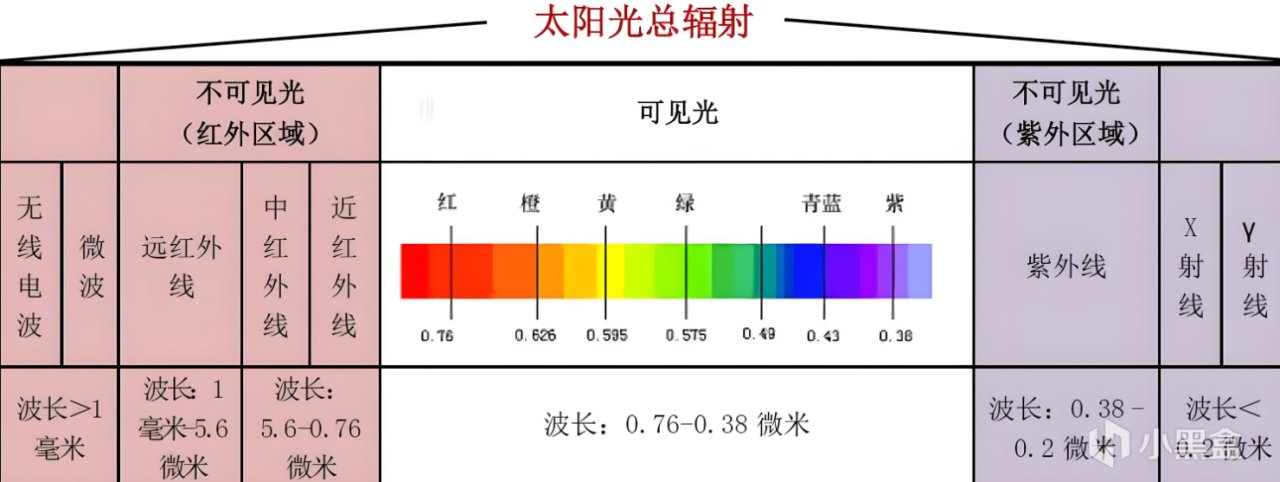

想要印制出纳米尺度的线路，普通可见光完全无法胜任。可见光的波长太长，就好比用粗马克笔去描摹细微的发丝，再精细操作也得不到清晰的微型线条。为此科研人员使用EUV 极紫外光，它的波长仅有 13.5 纳米，比可见光短数十倍，满足微型电路的成像需求。

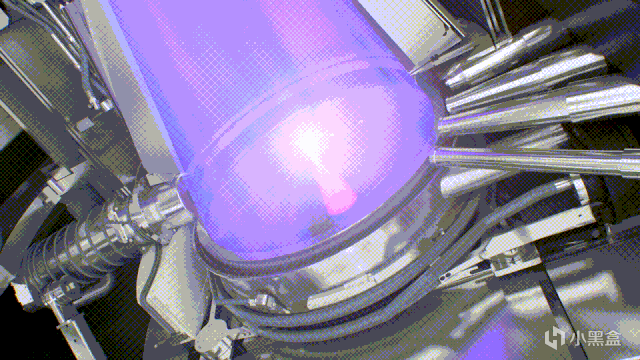

但这种极紫外光在自然界几乎不存在，需要在光刻机内部人工生成。机器内部每秒会喷射五万多滴极细的液态锡滴，细度远小于头发丝。第一束激光将锡滴冲击摊成薄薄的饼状，紧接着第二束高功率激光再次轰击，瞬间将锡加热至二十多万摄氏度，转化为高温等离子体，就在这个过程中，释放出我们所需要的 13.5 纳米 EUV 光线。

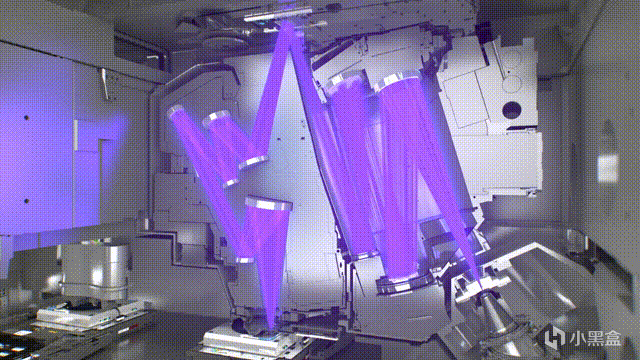

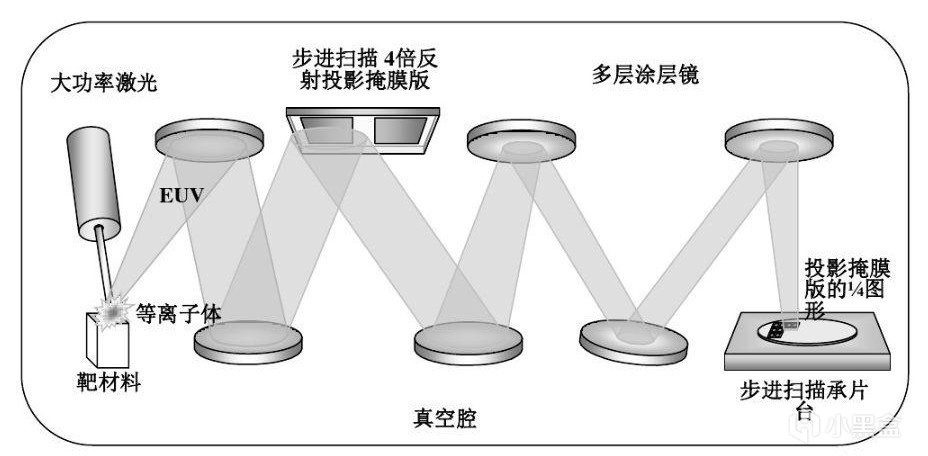

EUV 光有着一个致命特性，几乎会被所有物质吸收。空气会阻挡它，普通玻璃透镜也会将它吸收。所以光刻机的光路腔体必须维持近乎真空的环境，规避空气带来的损耗。传统的玻璃透镜彻底无法使用，整套光路改用数十面特殊镀膜反射镜。镜子表面镀有多层纳米级薄膜，依靠多层反射叠加留住光线，把携带电路图案的光束不断反射、修正，保证光线可以继续传播。

携带完整电路图案的光线照射到光掩模，也就是电路模板之上，再经过高精度投影镜组，将图案整体缩小四倍，精准投射到下方的硅晶圆表面。晶圆表面预先均匀涂抹一层光刻胶，这是一种感光材料，原理类似老式胶片相机的底片，光线照射到的区域，化学性质就会发生改变。

高能的 EUV 光子接触光刻胶后发生电离，激发出高能电子。电子撞击光刻胶内部的光酸发生剂，生成酸性物质。酸会分解光刻胶内部的高分子链，被光照过的区域就可以被显影液溶解。后续经过冲洗处理，曝光过的光刻胶被洗去，未被照射的部分保留下来，就在晶圆表面形成纳米级的精密图案，这层图案就成为后续刻蚀、金属沉积的加工模板。

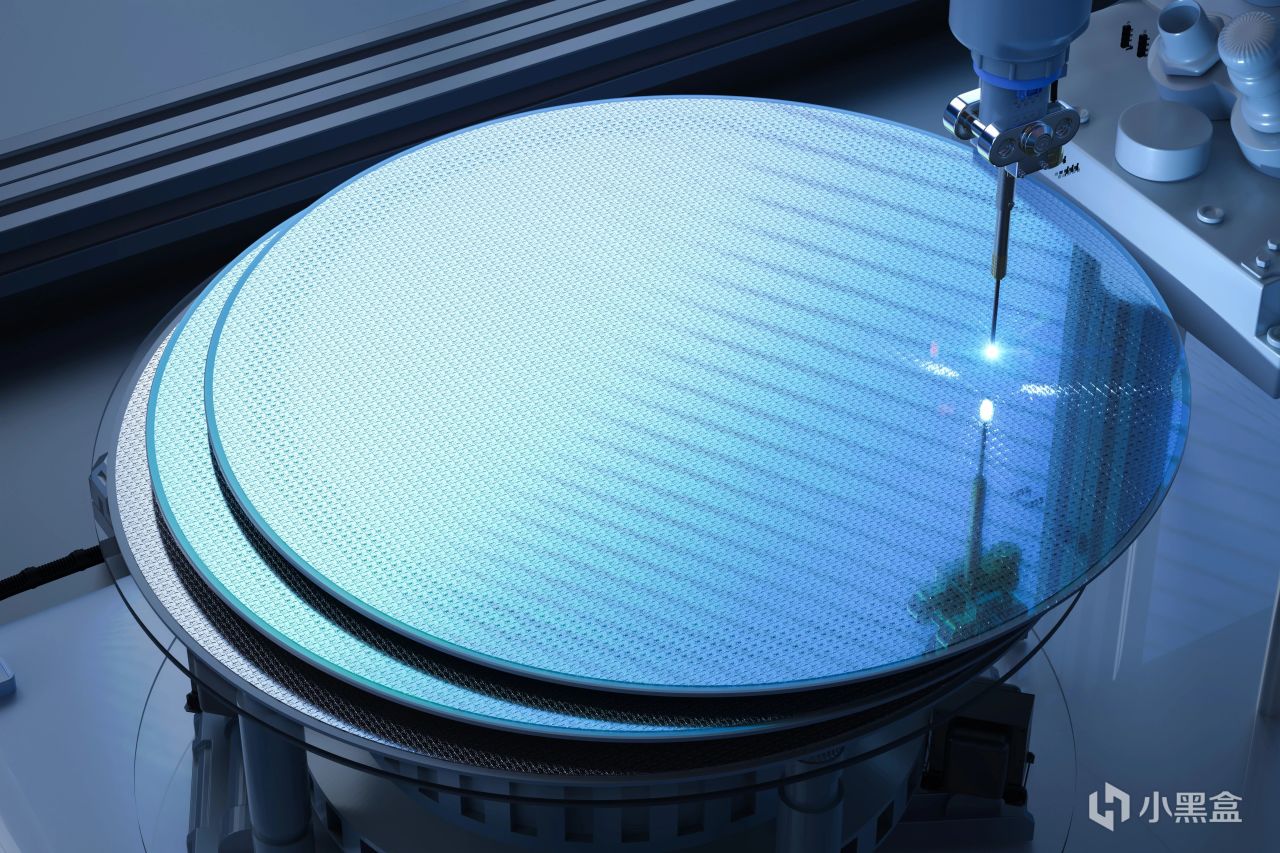

一块直径 300 毫米的完整硅晶圆，完成全部曝光只需要 18 秒。在这短短十几秒内，承载晶圆的工作台，依靠上千块磁铁实现磁悬浮高速移动。它的定位精度可以控制在 1 纳米以内，大约等同于四个硅原子并排的宽度。激光干涉仪全程实时监测工作台位置，只要出现微小偏移，就立刻完成校正。

芯片是几十层电路堆叠而成的产物，每一层都要重复曝光、显影的流程。可以想象，如同在桌面上叠放几十张透明薄纸，每一张纸上的图案，都要对齐到原子级别的精度。只要其中两层图案偏移几纳米，内部电路就会直接断开，整片晶圆上所有芯片全部报废。一颗 GPU 芯片，整套光刻曝光循环，需要重复几十至上百次，每一次都不能出现差错。

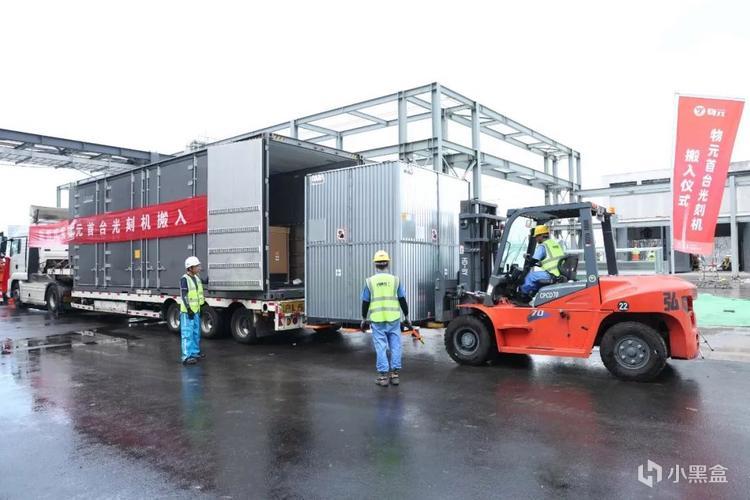

一台顶尖 EUV 光刻机重量可达上百吨，零部件来自全球数千家供应商，整机需要几十个集装箱运输。它把人类的光学、材料、精密机械、测控技术推向物理的边界。正是依靠这套近乎苛刻的工作流程，我们才得以把数百亿个晶体管，压缩到指甲盖大小的芯片之中，支撑起现代电子科技的运转。

光刻机，堪称人类现有工业体系的巅峰之作。它集合了光学、材料学、精密机械、真空技术、激光物理等无数领域的顶尖成果，每一项性能都在逼近物理规律所能允许的极限。小小的芯片背后，是无数科研人员跨越数十年的技术沉淀。它不只是一台制造芯片的工业设备，更是人类智慧与工业能力的缩影，推动着整个数字时代不断向前迭代发展。
