文章開篇先說明本次評測的幾項前提說明。
第一，本次榜單隻收錄專業級與數據中心級顯卡，消費級遊戲卡不參與排名。RTX 5090性能確實強悍，32GB顯存運行7B級模型體驗也很好，但它和專業算力卡不屬於同一條產品線。通道規格、散熱設計、ECC糾錯、多卡互聯能力，兩者完全不在一個層級。
第二，排名不參考常規跑分。AI算力負載和遊戲渲染完全是兩回事，3DMark這類跑分沒有參考價值。主要看三項核心指標：顯存容量，決定能承載多大規模的大模型；顯存帶寬，決定每秒輸出Token的效率；FP8/FP16算力，決定推理與訓練吞吐能力。綜合三項性能，再結合定價性價比進行排序。
第三，所有評測數據均來源於公開渠道。包含今年4月最新的MLPerf Inference v6.0基準測試、各廠商官方白皮書，以及CloudRift、Spheron、Nebius等第三方機構實測數據。

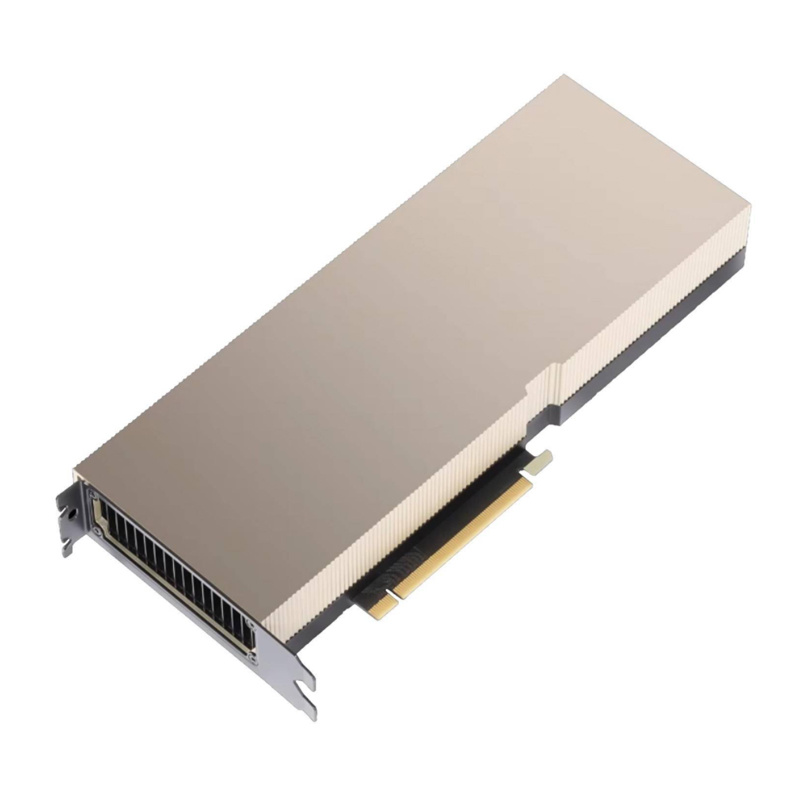

第 10 名：NVIDIA L40S
- 架構：Ada Lovelace（4nm）
- 顯存：48GB GDDR6，ECC
- 功耗：350W，被動散熱
L40S 說白了就是 RTX 4090 的數據中心版——同一個 AD102 核心，顯存翻倍到48GB，加了 ECC，做成被動散熱塞進服務器機箱。
48GB。這兩年看確實有點不夠用了，尤其現在 70B 模型滿地跑。但 L40S 的核心優勢從來不是容量——是便宜。直購五六萬，已經是專業卡的門檻價了。
國內雲廠商的 GPU 實例裏，L40S 差不多是最便宜的。阿里雲競價，一小時兩塊多，7B-13B 推理能把成本壓到地板：
- Qwen 3.5-9B FP16 佔 18GB，剩下 30GB全給 KV Cache，batch size 隨便開
- Qwen 3.6-35B-A3B Q4——這模型的 MoE設計太聰明瞭，35B 總量激活才 3B，又快又省顯存，跟 L40S 簡直是天作之合
但別對它有非分之想。70B 以上就算了，Q4量化也就二十來 tok/s，體驗像在泥裏走路。而且沒有 NVLink，多卡堆算力走 PCIe，那點帶寬根本不夠塞牙縫。
所以我把它放第十。不是性能怪獸，就是張踏踏實實幹活的卡。你是個初創公司搭 7B-13B推理 API？閉眼選它。

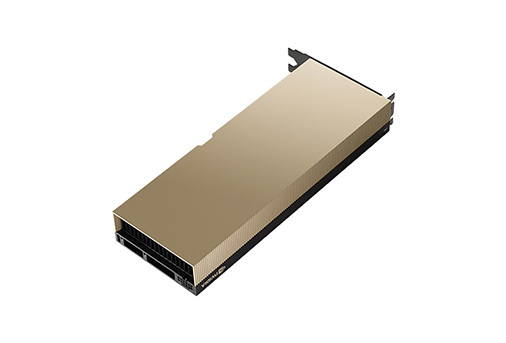

第 9 名：NVIDIA A100 80GB
- 架構：Ampere（7nm）
- 顯存：80GB HBM2e，帶寬1935GB/s
- 算力：
- FP64：9.7 TFLOPS
- FP32：19.5 TFLOPS
- TF32：156 TFLOPS
- BF16/FP16：312 TFLOPS
- INT8：624 TOPS
- 功耗：300W（PCIe）
A100，2020 年發佈，五年多了。Ampere架構，擱現在別說先進了，連 FP8 都不支持。
但就是這麼一張“老古董”，雲上還在大量服役。而且我敢說，未來兩年大概率退不了役。
爲什麼？因爲該踩的坑全踩完了。CUDA適配？完美。PyTorch支持？完美。多卡NVLink 600GB/s？穩得一批。MIG切七個獨立實例跑多租戶？一個錯都不帶出的。這種“你只管用、別的不用操心”的確定性，在生產環境裏比什麼跑分都值錢。
價格也在持續跌。直購七八萬，國內雲廠商A100競價已經跌到兩三塊一小時了。三年前你敢想？實測：
- Qwen 3.5-122B-A10B Q4 單卡能跑，25-35 tok/s，一個人夠用了
- Qwen 3.5-27B FP16 單卡流暢跑，60+ tok/s
- 兩張 A100 拿 NVLink 一接，Qwen 3.5-122B-A10B FP8 完全能打
說白了吧，你要是租雲 GPU 跑推理的，A100大概率還是你實際用到最多的那張卡。不是它最好，是它最穩、最便宜、最不用動腦子。

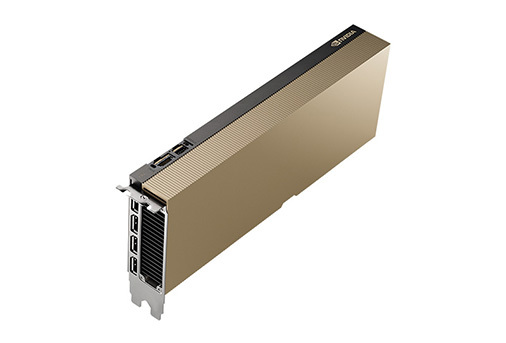

第 8 名：NVIDIA RTX PRO 6000 Blackwell
- 架構：Blackwell（GB202，4NP）
- CUDA核心：24,064；Tensor核心：752；RT核心：188
- 顯存：96GB GDDR7（ECC），512bit，1.8TB/s
- 算力：FP4 18 PFLOPS；FP8 4.5 PFLOPS；INT8 4,000 TOPS
這張卡定位很特殊。不屬於數據中心 SXM 線，也不屬於消費 GeForce 線，卡在正中間的工作站專業卡。
96GB GDDR7 帶 ECC。注意這個數字：96GB。消費級 5090 才 32GB，它直接三倍。而且還是 Blackwell 架構，第五代 Tensor Core，原生 FP4 支持——跟 B200 一樣的待遇。直購五六萬，工作站卡的天花板。
最騷的是它能幹什麼：單卡剛好能跑 Qwen 3.5-122B-A10B Q4。122B 的 MoE，一張卡搞定。第三方實測跑 Qwen 3.6-35B-A3B AWQ，一張卡 8400 tok/s——差不多是四張 RTX 4090 摞在一起的水平，功耗卻只有人家的一半。
雲上競價兩三塊一小時，比 H100 便宜一半還多。個人開發者或者小團隊，這可能是目前單卡跑大模型性價比最高的方案。
但有個硬傷我很糾結：沒有 NVLink。多卡走 PCIe 5.0，張量並行效率跟 NVLink 差了一個數量級。所以你只能當單卡用，堆卡就別想了。
不過說實話，96GB 單卡對絕大多數個人和小團隊已經夠了。跑不動 70B 的，7B-32B 那不是閉眼跑？

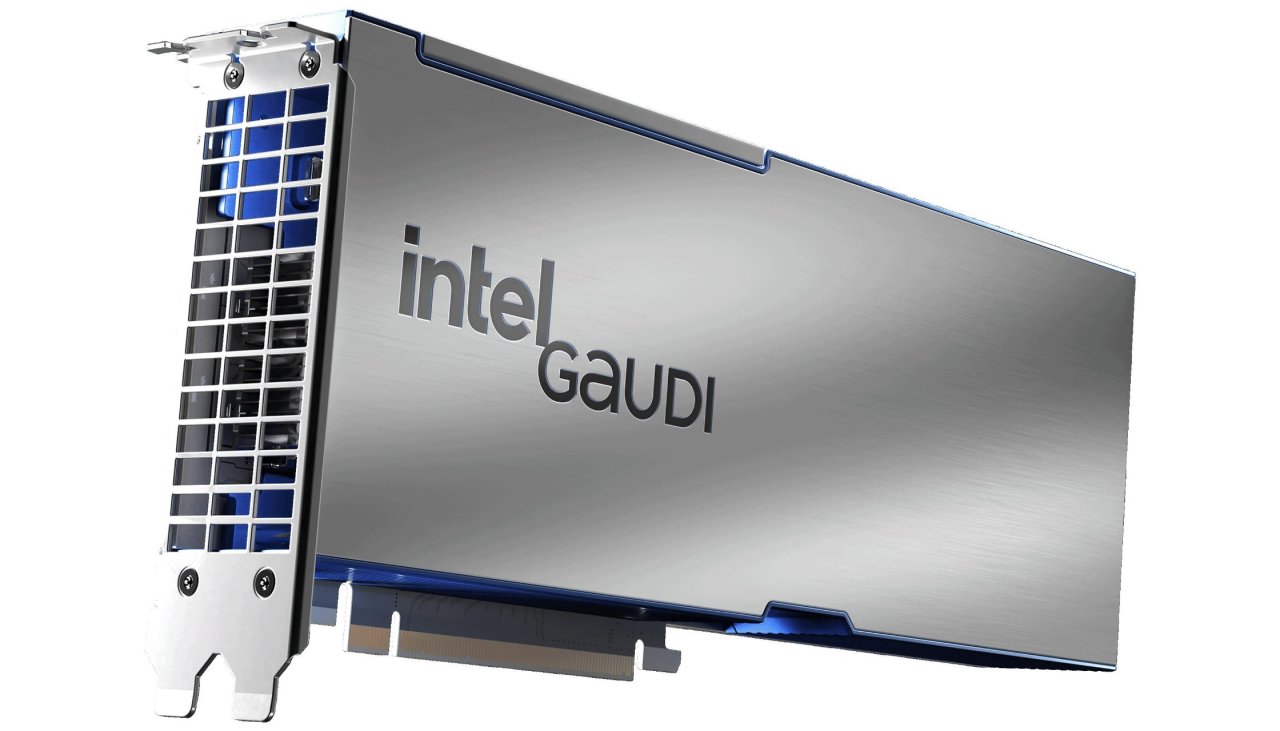

第 7 名：Intel Gaudi 3
- 工藝：臺積電 5nm
- 顯存：128GB HBM2e
- 顯存帶寬：3.7 TB/s
- FP8 算力：1835 TFLOPS
Gaudi 3 是這十張卡里讓我心情最複雜的一張。
硬件底子真不差。臺積電 5nm，128GB HBM2e，3.7 TB/s 帶寬，1835 TFLOPS FP8。最特別的是它集成了 24 個 200Gb 以太網口——別人多卡互聯得額外買 NVLink Switch 或者 InfiniBand，Gaudi 3 直接用網線連。這架構思路其實很聰明。
直購十萬左右，H100 的一半。實測也拿得出手：8 卡跑 70B FP8，21138 tok/s，差不多 H100 的九成到九成五。每百萬 token 推理成本是 H100 的六折。
那問題在哪？不在芯片。在 Intel。
2025 年 Gaudi 3 出貨目標從 35 萬顆砍到 20 萬顆，全年營收預估 5 億美元。隔壁 NVIDIA AI 業務 400 億。更讓人心裏沒底的是 Intel 管理層公開表態：短期內不會在高端 AI 訓練領域跟 NVIDIA 正面競爭。你品品這話的意思。
軟件棧也頭疼。SynapseAI 到現在都沒法跟 CUDA 比。Linux 內核社區甚至拒過 Gaudi 的驅動。
所以 Gaudi 3 適合什麼人？你對 Intel 生態有信心、推理場景剛好卡在它的甜區（70B 以下 FP8）、同時你敢賭它的路線圖不會斷。三個條件全滿足，它可能是你 ROI 最高的選擇。缺一個？老老實實 NVIDIA。
第 6 名：華爲昇騰 910C
- 架構：達芬奇3.0，雙Die合封（2×910B）
- 工藝：中芯國際7nm（N+2）
- 顯存：128GB HBM2e，帶寬3.2TB/s
- 算力：FP16/BF16 800 TFLOPS；INT8 1600 TOPS
- 功耗：≤400W
異騰 910C 可能是這次排名裏爭議最大的一張。放第六，有人覺得高了，有人覺得低了。
單看芯片參數，910C 打不過 H100。BF16 約800 TFLOPS，大概 H100 的六到八成。中芯國際7nm級工藝跟臺積電4nm有代差，良率大概四成，英偉達七成往上。純單卡比，撐死排第八第九。
但華爲做了一件很聰明的事：不跟你拼單卡，在系統層面翻盤。
CloudMatrix 384 超節點。384 張 910C 全對等互聯，CPU 和 NPU 平起平坐，跨節點延遲不到一微秒。這個架構下跑 DeepSeek V3.2，單卡推理 2,300-2,400 tok/s。同一個場景 H20 只有 800。MoE 大模型推理，計算效率全面壓過 H100。
幾個硬數據：
- 中國電信用 910C 集羣跑 DeepSeek 671B滿血版，單卡 2,122 tok/s，刷新了業界紀錄
- 千卡集羣訓練線性度超 95%
國內近半數大模型用昇騰訓練，GLM-5 就是 10 萬張昇騰集羣訓出來的
2025 年 Q3 出貨 70 萬顆
推理成本大概是英偉達方案的十分之一
當然也得說實話。CANN 跟 CUDA 差距還很大，生態兼容性是硬傷。出了中國基本用不到這張卡。但就”制裁之下保算力底線”這件事來說，華爲做得比大多數人想象的好得多。

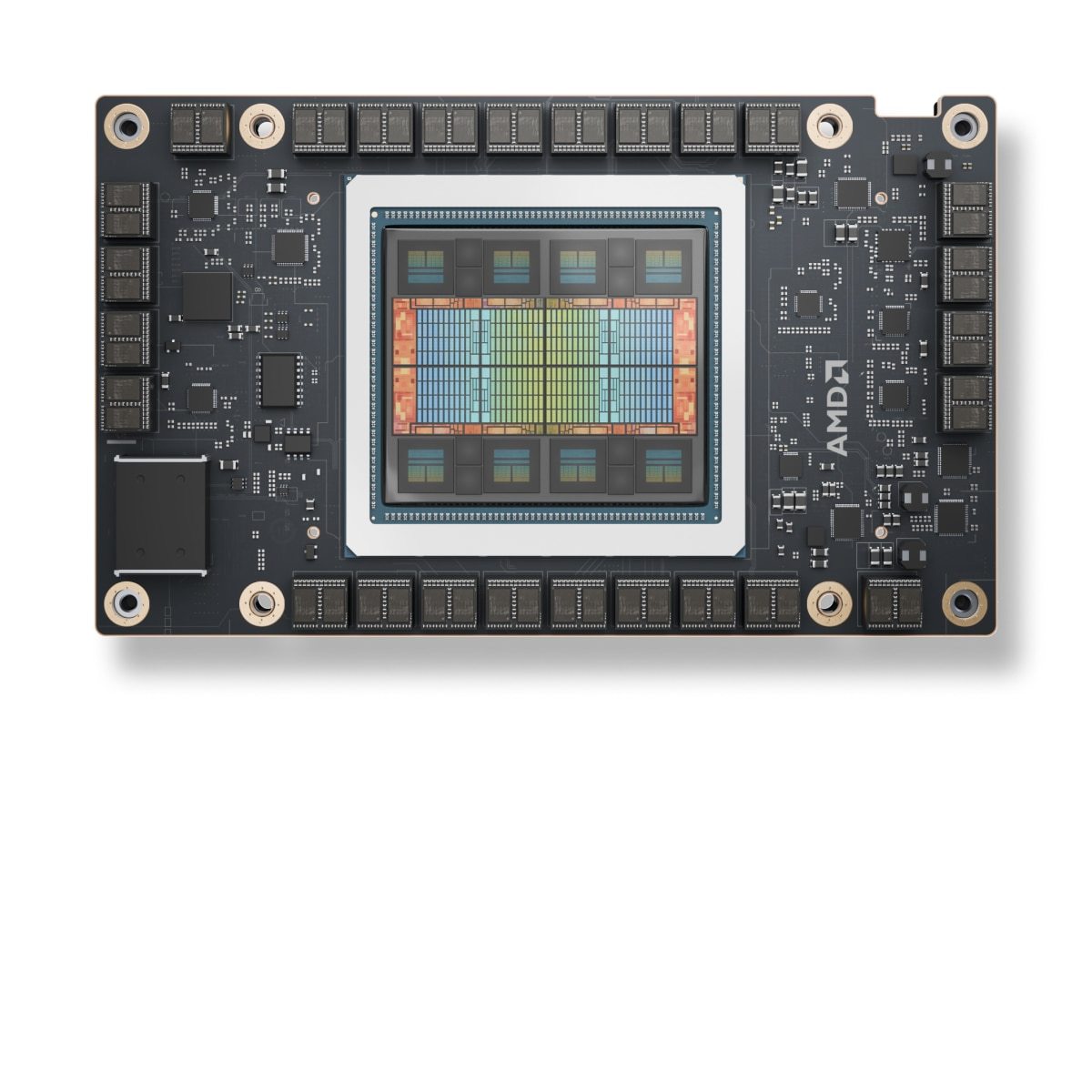

第 5 名：AMD MI300X
- 架構：CDNA 3（5nm+6nm 芯粒）
- 顯存：192GB HBM3，帶寬5.3TB/s
- 算力：FP8 2.61 PFLOPS；FP16/BF16 1.3 PFLOPS
- 功耗：750W

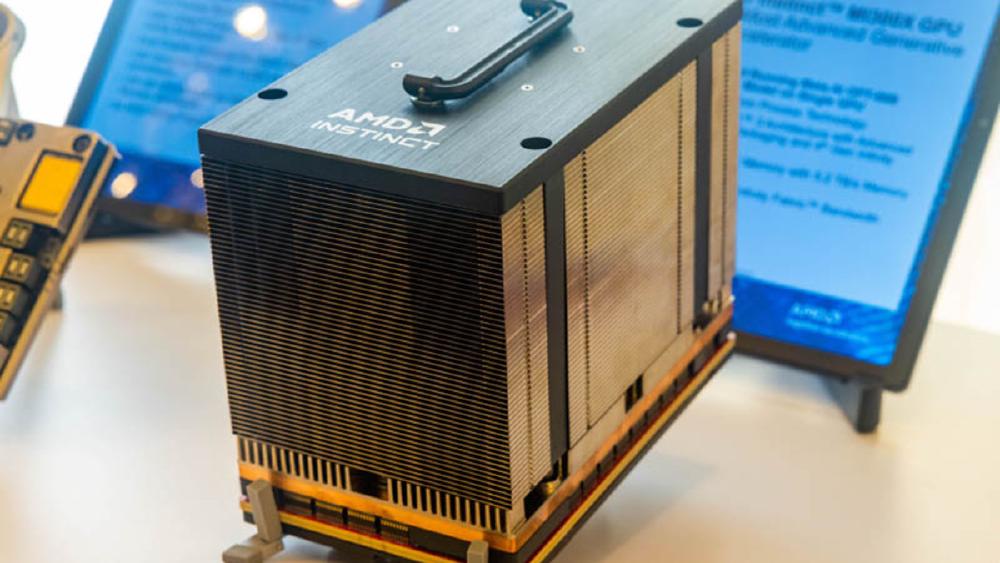

MI300X 是 AMD 真正在 AI 市場站住腳的一張卡。
192GB HBM3。同期 H100 才 80GB，它是人家 2.4 倍。算力 2,615 TFLOPS FP8，比H100 高一截。價格十萬出頭，H100 可是奔二十萬去的。單看紙面，MI300X 簡直按着H100 打。
實際用起來也確實有兩把刷子。大顯存在推理場景是實打實的優勢——同一個 70B，H100 得 Q4 量化才能單卡跑，MI300X 能用更高精度，或者同精度留更多 KV Cache 給長上下文。大 batch 推理，單卡併發用戶數是H100 的 2.3 倍。vLLM 上跑 GLM-5 這種744B 的 MoE，TCO 甚至比 H200 還低。
但是。這一切有個前提：你搞得定 ROCm。
AMD 這兩年軟件上確實在拼了。ROCm 7.x已經覆蓋了 CUDA 12.5 大概九成二的 API，PyTorch、vLLM 這些主流框架官方支持也跟上了。但實際部署的時候，碰到冷門算子或者需要手寫 kernel，該踩的坑一個都跑不掉。延遲也跟不上——同樣八卡集羣，推理延遲比NVIDIA 高了三四成到七八成。
MI300X 就是那種”上限很高、下限也很低”的卡。搞好了比 H100 強還便宜，搞不好跑得還不如 A100。你團隊裏有沒有 AMD FAE 資源？主要負載是不是 vLLM/PyTorch 這些適配好的框架？兩個問題想清楚，答案就有了。
第 4 名：NVIDIA H100
- 架構：Hopper（霍普）
- 顯存規格：主流80GB HBM3版本，顯存帶寬3.35 TB/s；另有141GB HBM3e升級款
- 峯值算力：FP8 約3958 TFLOPS，是A100的3倍左右
- 功耗：PCIe版350W，SXM高性能版最高700W
H100 已經不是最新最強的卡了。但它仍然是目前最重要的卡。
從 GPT-4 到 DeepSeek V3.2 到 Qwen 3.5，你能叫得上名字的大模型，訓練階段幾乎都跑過 H100 集羣。過去三年，這張卡就是 AI 行業的水和電。
2026 年了，爲什麼我還把它放第四？
三件事。第一，生態。CUDA + NVLink 4（900 GB/s）+ MIG + Transformer Engine，這套東西在千萬卡時級別的集羣上跑了三年多，每一家 AI Infra 團隊都知道怎麼調、怎麼修。換成 B200 或者 MI300X，光踩坑就得踩小半年。生產環境，穩定比性能重要一百倍。
第二，雲上價格在持續跌。國內 H100 競價已經降到五塊多一小時了，70B 推理的每百萬 token 成本完全可以接受。
第三，多卡能力。NVLink 4 加持，八卡 SXM 幾乎線性擴展。MIG 還能把單卡切成七個實例跑多租戶。
能跑什麼？Qwen 3.5-27B FP16 單卡綽綽有餘。Qwen 3.5-122B-A10B Q4 單卡 25-40 tok/s。DeepSeek V3.2 FP8 就得兩張卡 NVLink 了。
第 3 名：AMD MI325X
- 架構：CDNA 3（5nm+6nm 芯粒）
- 顯存：256GB HBM3E，帶寬6.0TB/s
- 算力：FP8 2.61 PFLOPS；FP16/BF16 1.3 PFLOPS
- 功耗：約1000W
MI325X，簡單概括：顯存怪獸。
核心跟 MI300X 一樣，還是 CDNA 3。顯存從192GB 拉到 256GB，帶寬從 5.3 拉到 6.0 TB/s。價格十三四萬，多出來的錢全砸顯存上了。
256GB。2026 年 5 月這個時間點，所有你能買到的貨架產品裏，這就是最大的。B300 的288GB 纔剛開始小批量出貨，大部分人根本拿不到。
這意味着什麼？70B FP16 全精度跑完，還剩一百多 GB 給 KV Cache，長上下文隨便造。MoE 更是它的絕對主場——DeepSeek V3.2這種架構，顯存佔用大頭是參數不是 KV Cache，大顯存的優勢直接被放大。百B 級別MoE 跑 Q4，單卡搞定。在別的卡上想都不敢想。
vLLM 實測跑摘要類長上下文任務，MI325X的 TCO 甚至壓 H200 一頭。
但老問題還是那個：ROCm。硬件底子確實強，軟件能不能讓你跑出理論性能的八成還是五成，全看你自己團隊的功力。而且MI325X 是過渡代——AMD 真正的大招是MI355X（CDNA 4，3nm，FP4），現在買325X 的人心裏多少都會犯嘀咕：”我要不要再等等？”
我的看法：你如果天天跑 MoE 或者動不動 128K 長上下文，256GB 的 MI325X 是目前唯一選擇。其他場景，要麼 H200，要麼等 MI355X。
第 2 名：NVIDIA H200
- 架構：Hopper（GH100，臺積電4N）
- 顯存：141GB HBM3e，帶寬4.8TB/s
- 算力：FP8 3958 TFLOPS；FP16/BF16 1979 TFLOPS
- 功耗：SXM版約700W，PCIe版約350W
H200 是 H100 的“換顯存不換芯”升級版。還是 Hopper 架構，FP8 算力一個數沒變。但HBM3 換成了 HBM3e，顯存從 80GB 拉到141GB，帶寬從 3.35 拉到 4.8 TB/s。
直購十八九萬，跟 H100 差不多。這一個改動直接把能跑的模型範圍從“70B 以下”拽到了“70B 及以上”。以前 H100 跑 70B 得兩張卡NVLink，現在 H200 一張卡就夠了。
CloudRift 今年一月的實測數據（8 卡集羣，16K 上下文）：
- GLM-4.5-Air AWQ 4bit → 5,463 tok/s
- Qwen3-Coder-480B AWQ（4 路張量並行） → 4,263 tok/s
- GLM-4.6 FP8（8 路張量並行） → 5,588 tok/s
還有個容易被忽略的細節：長上下文衰減。
H200 從 2K 拉到 16K，吞吐掉了大概四成六。H100 掉了六成四。差距就在這裏——KV Cache 不夠用，多長的上下文都是白搭。
一張 H200 單卡跑 Qwen 3.5-122B-A10B Q4，60-80 tok/s，舒舒服服。加一張跑 FP16，直接上生產。多卡 NVLink 跑 DeepSeek V3.2，擴展性拉滿。
雲上競價七八塊一小時，每百萬 token 成本不算最便宜。但 141GB 這個級別，生態、性能、穩定性全算上，沒有真正的對手。
70B 級別，H200 就是那個你不需要思考的答案。

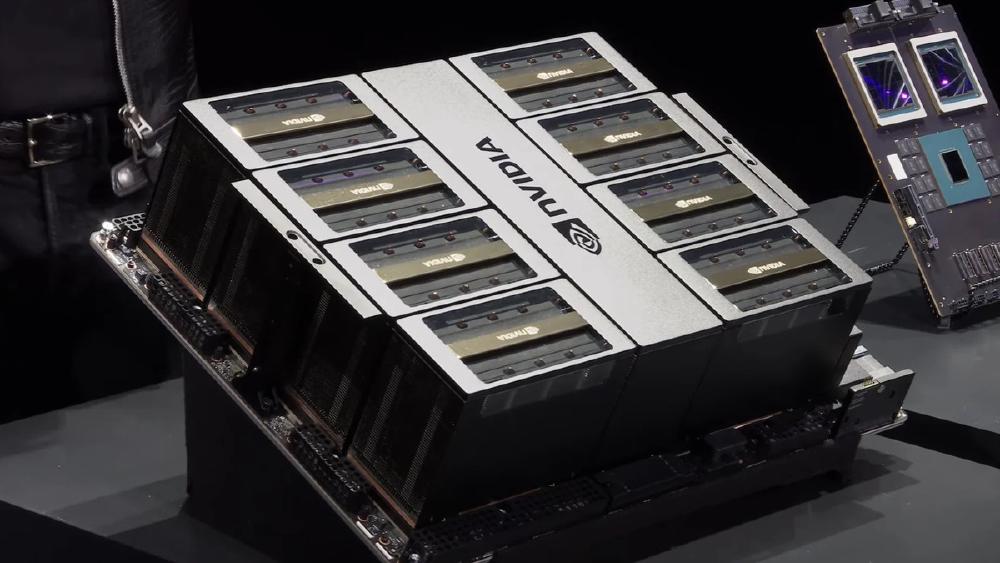

第 1 名：NVIDIA B200
- 架構：Blackwell（雙Die，GB202×2，臺積電4NP）
- 顯存：192GB HBM3e，帶寬8TB/s
- 算力：FP4 18 PFLOPS；FP8 4.5 PFLOPS
- 互聯：NVLink 5，單卡雙向1.8TB/s
- 功耗：約1000W（液冷）
第一沒任何懸念。而且第二名離它差得不是一點半點。
Blackwell 架構，臺積電 4NP，2080 億晶體管，雙 Die 通過 10TB/s 片內互聯封在一起。幾個數字：
- 192GB HBM3e，帶寬 8 TB/s。H200 是4.8，H100 是3.35
- FP8 算力 4500 TFLOPS（4.5 PFLOPS）。H100 的 2.27 倍
- 原生 FP4，開稀疏模式 18000 TFLOPS（18 PFLOPS）
FP4 是 B200 最讓我興奮的東西。以前量化最低到 FP8，FP4 精度損失太大不敢上生產。Blackwell 第五代 Tensor Core 做了硬件級FP4 支持，很多模型能做到速度翻倍、精度基本不掉。翻譯一下：同樣的模型、同樣的效果，推理成本只有 H100 的三分之一到六分之一。
實測數據（MLPerf Inference v6.0，2026 年4月）：
- 70B 級別 FP4 推理，單卡 B200 飆到~13000 tok/s。同樣場景 H200 約 7800，H100 約 3000。一腳油門到底，H200 的 1.7 倍、H100 的 4 倍多
GPT-OSS 120B MoE FP8，8 卡 B200 衝到 93,071 tok/s，單卡均分 ~11,600 tok/s。H200 的三倍多
DeepSeek R1 671B MoE，8 卡 B200 → 58,582 tok/s（offline 模式）
訓練 70B：單卡頂倆 H200，速度快一半，成本低三成
NVLink 5，單卡 1.8 TB/s，八卡 HGX 總互聯 14.4 TB/s。DGX B200 單機八卡，1,440GB 總顯存，FP4 總算力 144 PFLOPS。這些數字放兩年前說出來都沒人信。
當然，沒有完美的卡。B200 的毛病也很實在：
貴。一張二十多萬打不住，八卡 DGX 奔兩百萬
熱。單卡 1,000W，八卡滿載 14kW+，不上液冷根本壓不住
難買。2025 年 Blackwell 佔了 NVIDIA 高端出貨的八成三，但訂單積壓十二個月。你現在下單，拿到手可能已是 2027 年
FP4 不是無腦用的，得你自己驗證模型精度損失能不能接受
但這些毛病怪不了 B200——只能怪它太強了，強到所有人都想要，產能根本追不上。
看花了眼？直接按場景對號入座
個人玩家，想在自己電腦上跑模型：
先去 nengpaoma.cn 查你現在這張卡能跑啥。Qwen、DeepSeek、GLM 主流模型全列出來了，還能看大概 tok/s。說不定你手裏的卡已經夠用了。
真要升級？工作站上 RTX PRO 6000（96GB）。數據中心卡別碰，那功耗和散熱不是你家裏搞得定的。
創業公司搭推理 API，預算有限:
7B-13B 上 L40S，阿里雲競價一小時兩三塊。70B 上 H100 或 H200。現階段租，別買。現金流比固定資產重要。
自建機房訓 70B+:
首選 H200 八卡集羣。預算夠直接 B200。團隊有 AMD 積累的話 MI300X/325X 能省不少硬件錢——但軟件上多花的時間自己掂量。
國內買不到高端英偉達:
昇騰 910C，唯一現實選項。推理已經很能打了，訓練差距在縮小。但 CANN 遷移成本別低估。
主攻 MoE（DeepSeek 這種）:
顯存優先。MI325X（256GB）、昇騰 910C CloudMatrix、B200 都行。看預算和供貨選。
