自行车基础知识（4）刹车系统

本篇主要介绍各个不同刹车系统的区别以及优缺点

1 刹车系统

缺一不可的关键性配件



   碟刹的种类较多，但是刹车原理基本相同，都是卡钳夹紧碟片，利用摩擦力使车子减速

1.1 油压碟刹

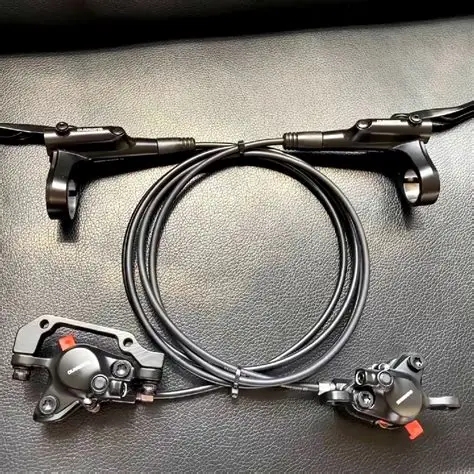

禧玛诺MT200 油压碟刹

      刹车一般有以下几种部件  卡钳，油管，刹把（内含总泵和油杯），来令片

      油压碟刹的基本原理是，拉动刹把，总泵推动刹车油使卡钳活塞和来令片夹紧碟片产生制动力，在制动力效果方面，油压碟刹是最优异的，不同使用场景下还有不同的卡钳类型，如，速降车一般使用四活塞卡钳。

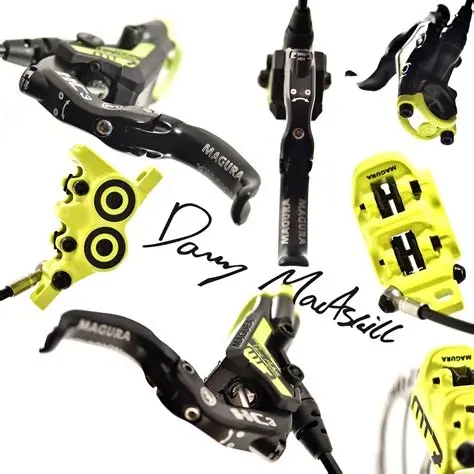

马古拉MT7四活塞刹车

刹车还有立缸刹车，区别就在于油缸是竖着的

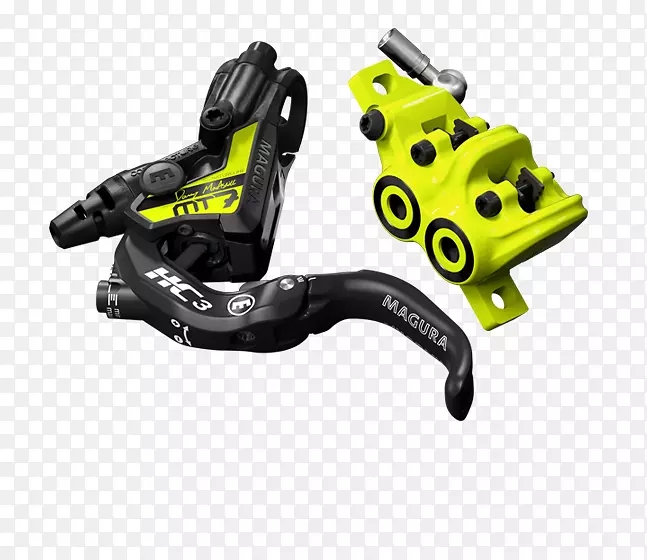

马古拉MT7

刹车油，主要是矿物油和DOT油，具有耐高温的属性。

在前面的变速器篇章有讲过，公路车的刹车通常是刹变一体的，这意味着公路车的油碟的油缸通常是集合在手变里的。

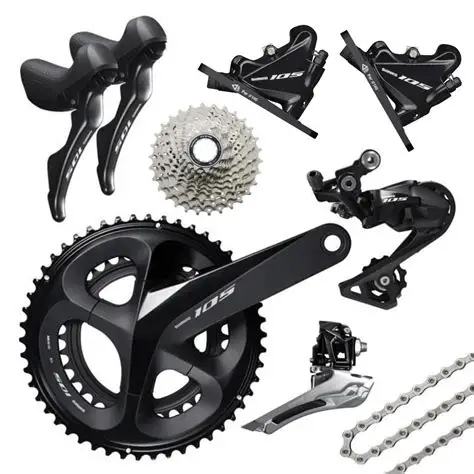

禧玛诺105 R7120套件

1.2 线拉碟刹

      线拉碟刹，顾名思义，就是不是总缸推动刹车油来让活塞夹紧碟片产生制动力，而是使用刹车线来拉动卡钳，利用摩擦力和杠杆原理来产生制动力

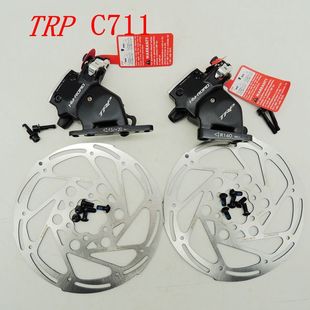

TRP C7188线拉碟刹

这种刹车制动力不强，但是便于维护以及成本低廉，常见于低廉的通勤车，因为是使用刹车线来进行刹车操作，所以在某些情况下会变成堪比握力器的存在。

1.3 线拉油碟

线拉油碟也与线拉碟刹不同，它是利用刹车线来拉动油缸，油缸的油推动活塞夹紧碟片产生制动力。

较为有名的是被俗称为鲶鱼头的捷安特CD油碟。

捷安特pcr ltd

 这种油碟制动力不如纯油碟，也没有纯线碟那么便于维护，是一个虽然便宜但是定位尴尬的产品。

补充 关于碟片大小的选择

碟片大小一般看车型来选

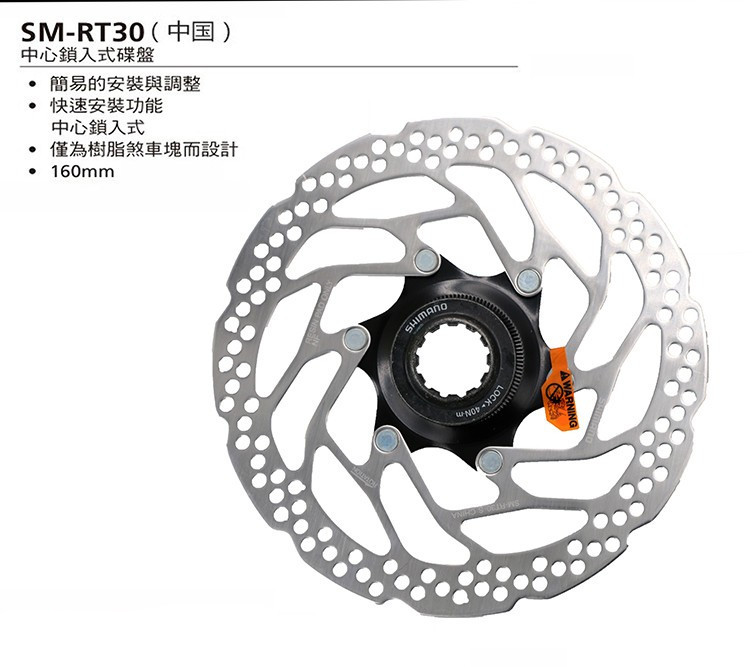

禧玛诺RT30

碟片有六钉和中锁碟片，六钉的成本较低，中锁的稳定度高但是价格略贵，在山地车上主要使用大碟片，例如180 200 203 220。

公路车一般使用160碟片。

厚碟片（2mm）主要在速降场景较为常见，耐高温 薄碟片（1.8左右）轻量化，但是不能应用于大强度刹车（长下坡）。

来令片，有树脂和金属的，树脂安静，金属散热强大，但是不是所有盘片树脂和金属都可以使用。

1.4 公路车圈刹

    为什么圈刹还分公路车和山地车呢？这不仅仅是因为公路车刹变一体，还是因为公路车和山地车的圈刹夹器完全不同。

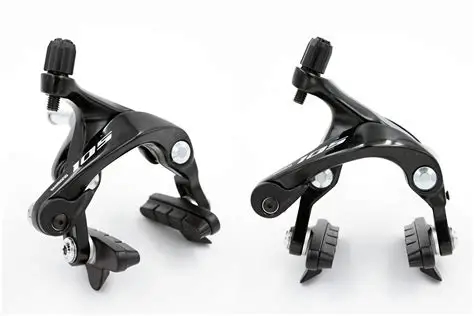

禧玛诺R7000夹器

公路车圈刹通常使用双轴或单轴夹器，因为形状类似字母C所以通常被称为C夹。

它的刹车原理也非常简单，就是刹车线带动轴使夹器刹车臂夹紧轮组产生制动力 ，它产生制动力的部位被称为刹车皮 。

这个刹车系统主要是轻，很多玩轻量化的都会选择碳纤维夹器，同样也便于维护和更换。

山地车圈刹

山地车圈刹通常是V刹，顾名思义就是形状类似字母V，强调强度＆大制动力，但是由于油压碟刹的发展，V啥也被慢慢淘汰了。

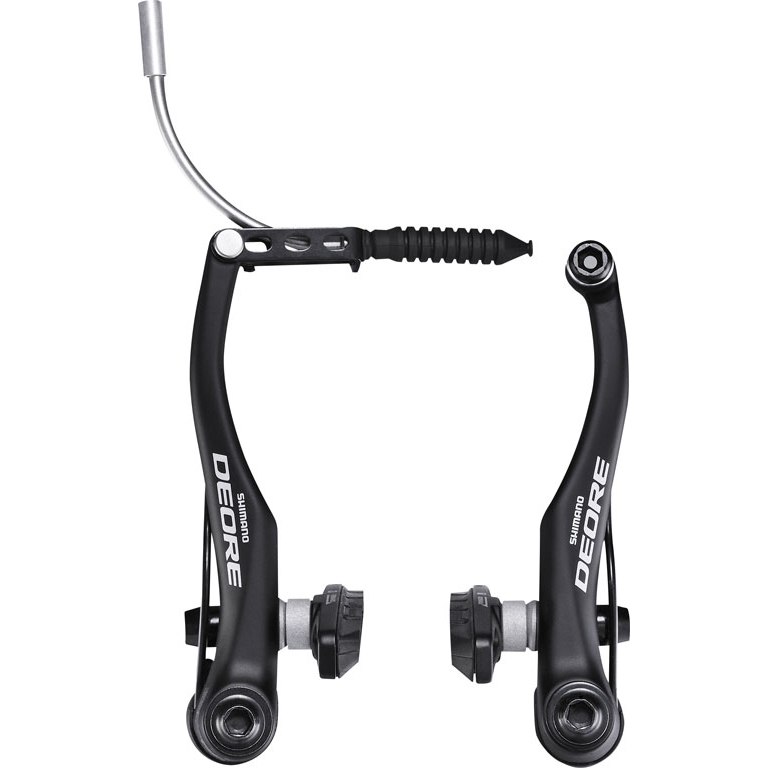

禧玛诺DEORE T610

同样V刹适合宽轮组，C夹适合窄轮组。

油压圈刹

常见于机械圈刹以及油碟过度时期的闪电TT上，具有气动性，制动力不错。

油压V刹，通常用在攀爬车型上

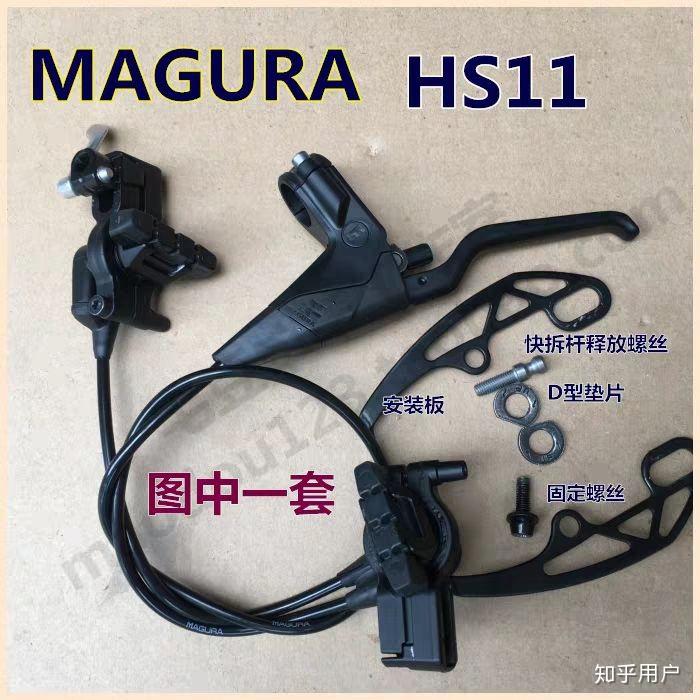

马古拉HS11

1.5 吊刹

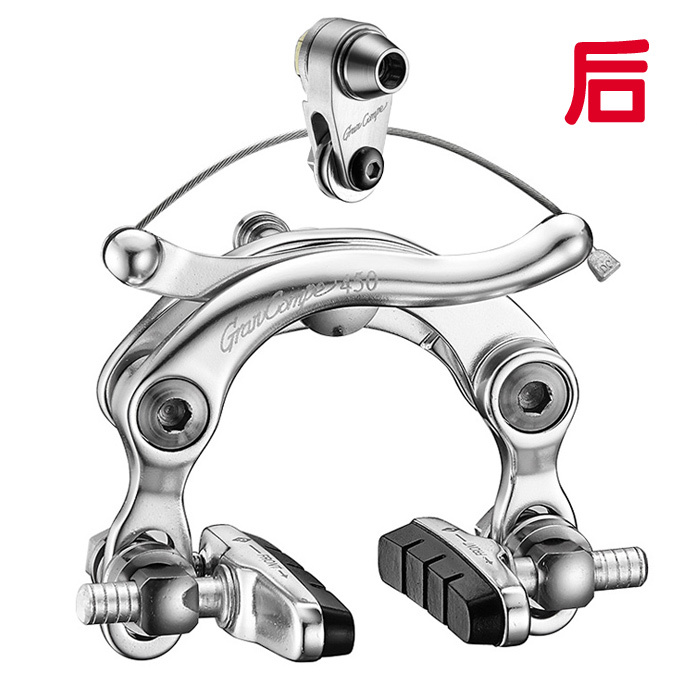

吊刹的刹车臂左右通过钢缆连接，由一个吊块连接刹车线，刹车线中点处会产生分力。它以固定在前叉或车架后上叉的刹车座为转轴，臂杆更靠近轮圈且有独立的转轴，结构相对简洁，省略了多余的框架结构，重量较轻。

吊刹

原理捏动刹车手柄时，刹车线被拉紧，刹车线的拉力通过吊块使刹车臂绕着转轴转动，从而带动刹车皮夹紧轮圈，产生摩擦力，使车轮减速或停止。常见于早期旅行车，因为吊刹的排泥性能以及力臂粗壮，所以维护性和制动性能也不错。

1.6 鼓刹

鼓刹的刹车性能最差，散热性能不足以及制动力维护性方方面面都不如以上的几种刹车方式，但是价格便宜，常见于儿童车和淑女车。

自行车鼓刹

鼓刹的主要部件有：

制动鼓：随车轮一起旋转的金属鼓状部件，固定在车轮轮毂上。

制动蹄：安装在车轮轴附近的弧形摩擦片（通常为两个），其表面附有耐磨的摩擦材料。

传动机构：包括刹车线、拉杆或凸轮等，用于将车手施加在刹车手柄上的力传递到制动蹄。

刹车原理：

1. 捏下刹车手柄时，力通过刹车线或拉杆传递到鼓刹内部的传动部件。

2. 传动部件受力后，会推动两个制动蹄向外张开，使其表面的摩擦材料紧紧压向旋转的制动鼓内

3. 制动蹄与制动鼓之间产生巨大的摩擦力，阻碍制动鼓的旋转，进而通过轮毂带动车轮减速。

4. 松开刹车手柄时，制动蹄在回位弹簧的作用下收缩复位，与制动鼓分离，摩擦力消失，车轮恢复自由转动。

1.7 关于刹车的选择

碟刹的优点，制动力强，但是好的刹车成本略高（例如禧玛诺R7120，马古拉MT7）

圈刹的优点，轻，但是制动力没有油压碟刹那么强，但是比线碟略好。某些碳边轮组在长下坡可能会出现烧框的情况。

油压圈刹是专业产品，一般玩攀爬或是某些型号TT的有选配。

鼓刹绝对不推荐。

推荐度 油碟＞圈刹＞线拉油＞线碟＞鼓刹

关于刹车的选择，一般基于需求来选，这里一般推荐大牌，例如禧玛诺，SRAM，彦豪（TRP），汉斯，马古拉，hope，race face，TrickStuff，这里列举的主要是油刹，圈刹建议禧玛诺，SRAM，CP，或是TRP。
