不只是电路的“骨架”：PCB板如何决定电子产品的成败

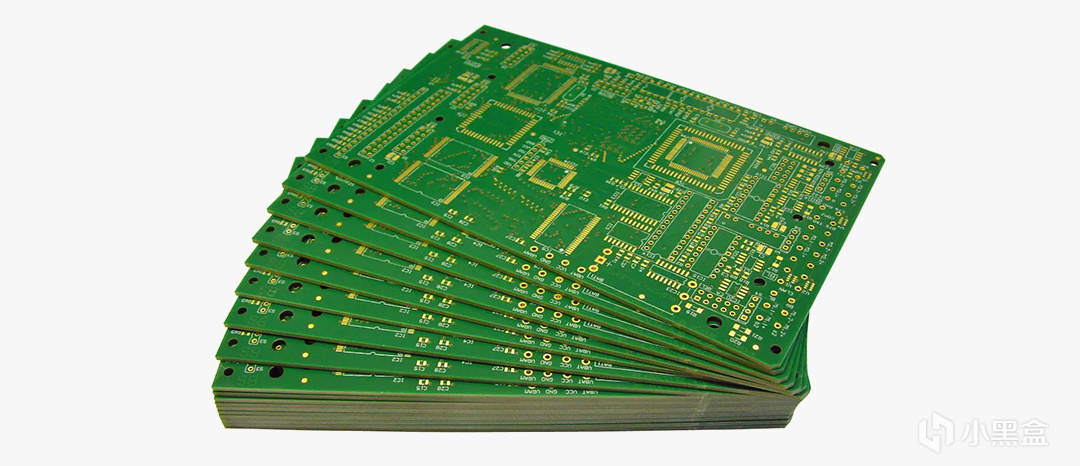

在任何一件精密的电子设备中，从您的智能手机到服务器的万兆网卡，都离不开一块核心的基板——PCB（Printed Circuit Board，印刷电路板）。

它常被比作电子产品的“骨架”，因为所有的芯片、电容、电阻等元器件都需要焊装在它上面才能协同工作。然而，这一定义远未触及其重要性的核心。PCB的设计和制造质量，实际上是产品的“中枢神经系统”和“散热系统”的结合体，直接决定了整机的性能上限、信号传输效率乃至最终的使用寿命。

信号完整性：高速数据传输的生命线

在低速电子时代，PCB的主要任务仅仅是实现电路的导通。但在今天，随着PCIe 4.0/5.0、DDR5内存、万兆网络等高速接口成为主流，PCB的角色发生了质变。

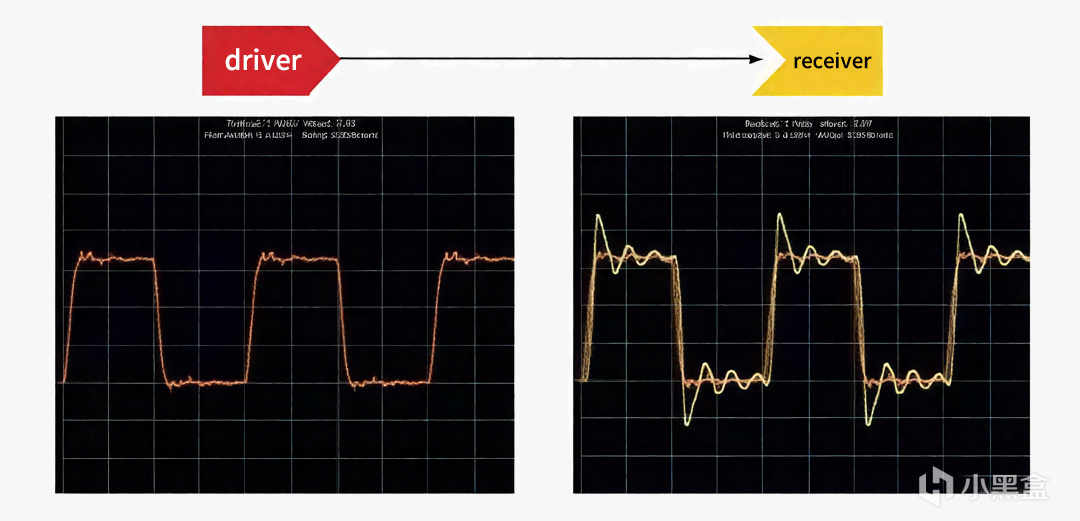

此时，我们必须引入一个关键概念：信号完整性（Signal Integrity, SI），高速数字信号本质上是微弱的电磁波，在PCB的铜制走线（Trace）上传输时，极易受到物理因素的影响而产生失真、反射和衰减。

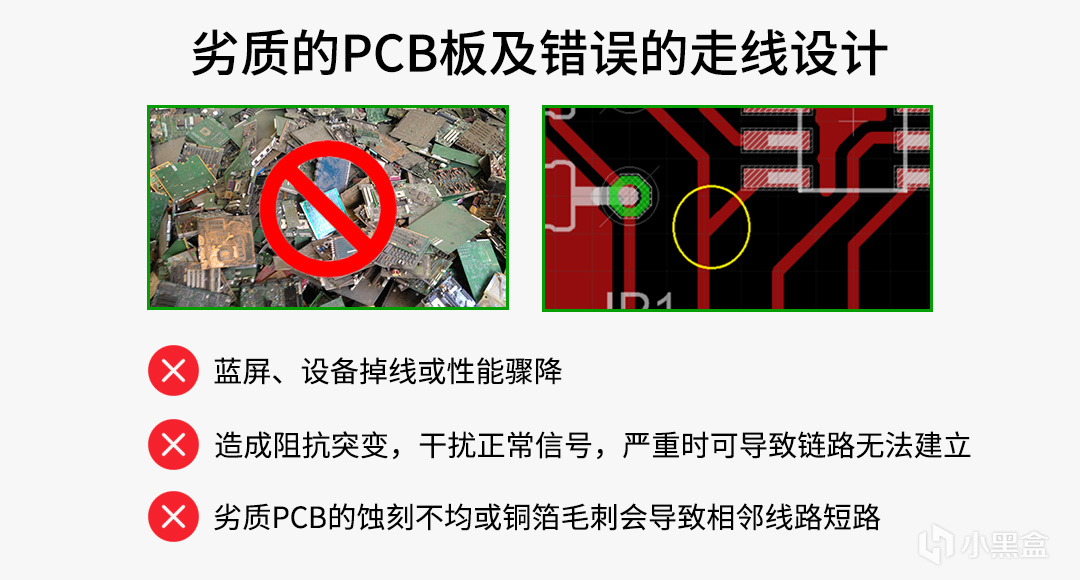

拙劣的PCB板及设计会直接导致----时序错乱与数据错误：在高速通信中，信号必须在纳秒甚至皮秒级别的时间内精准到达。如果一组相关的走线（如PCIe通道的差分对）长度不一，就会导致信号延迟，接收端无法正确解析数据，从而引发蓝屏、设备掉线或性能骤降。

阻抗不匹配导致信号反射：PCB走线需要有精确的特性阻抗（通常为50欧姆）来匹配元器件的接口。任何走线宽度、拐角或过孔处理不当，都会造成阻抗突变，使信号像光遇到镜子一样发生反射，干扰正常信号，严重时可导致链路无法建立。

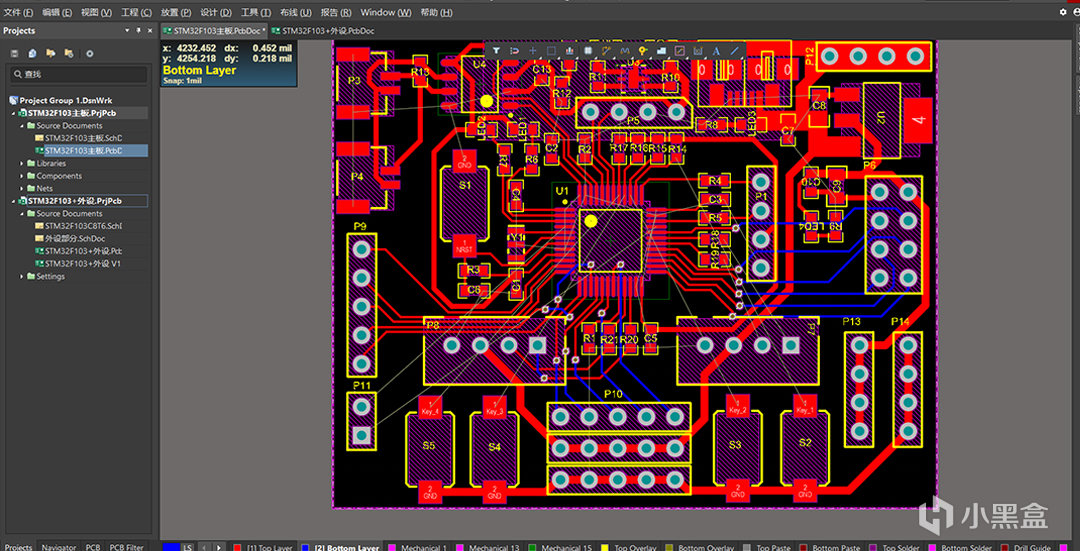

高端产品之所以不惜成本采用更复杂的PCB设计，正是为了通过精确的走线长度控制、平滑的拐角设计以及严格的阻抗计算，来确保高速信号这趟“旅程”的畅通无阻。

散热能力：高负载下的“冷静”保障

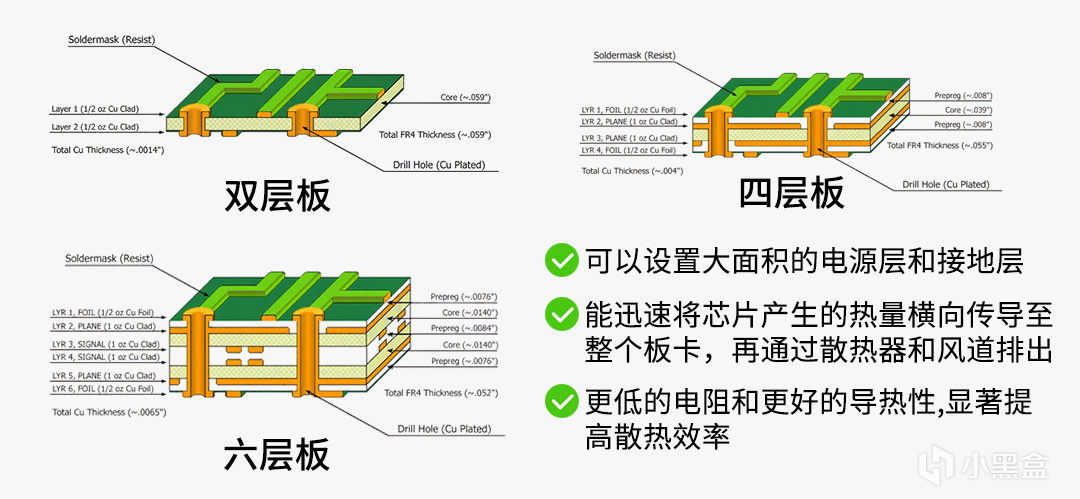

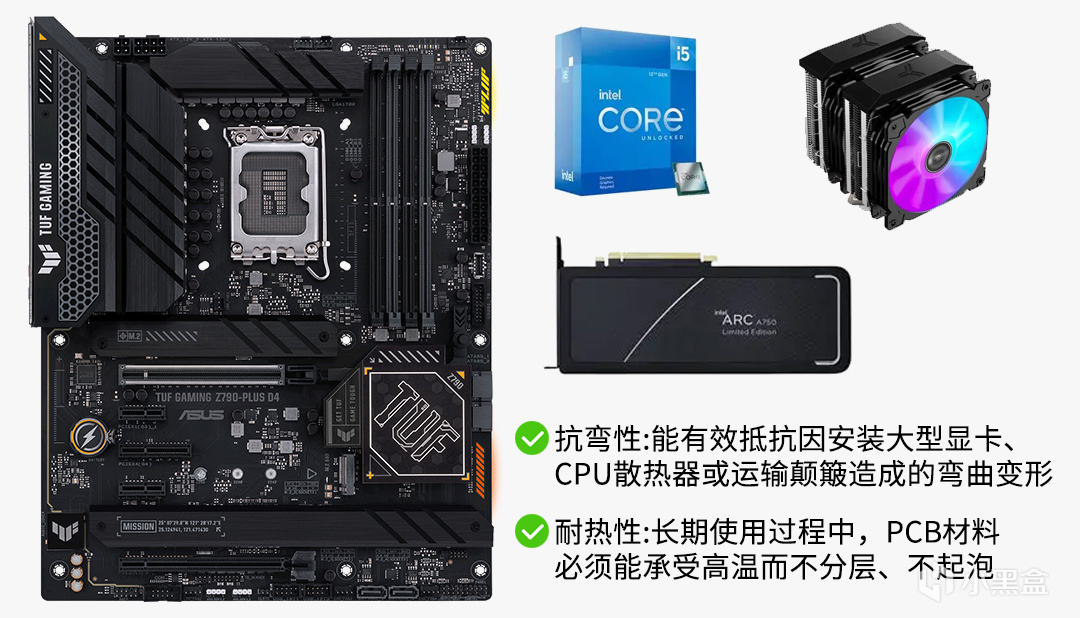

“性能越高，发热越大”是电子产品的普遍规律。CPU、GPU、FPGA等高性能芯片在满载运行时会产生巨大的热量，如果这些热量不能被及时有效地传导出去，就会导致芯片过热降频，甚至烧毁。PCB板本身就是系统散热的关键一环。其散热能力主要体过现在：多层PCB与大面积铜箔，相比便宜的双层板（2-layer PCB），高端设备普遍采用4层、6层甚至更多的多层板。增加的内层不仅用于布线，更重要的是可以设置大面积的电源层（Power Plane）和接地层（Ground Plane）。

这些完整的铜箔层就像巨大的散热片，能迅速将芯片产生的热量横向传导至整个板卡，再通过散热器和风道排出。铜厚与散热过孔：PCB铜箔的厚度（单位是盎司，oz）也至关重要。更厚的铜箔意味着更低的电阻和更好的导热性。此外，在芯片下方密集布置散热过孔（Thermal Vias），可以将热量快速从顶层垂直传导至其他层或PCB背面，显著提高散热效率。一块散热设计不良的PCB，即便用上了顶级的芯片和散热器，也可能因为热量无法有效导出而成为系统的性能瓶颈。

PCB的布局（Layout）和接地设计是决定其抗干扰能力的核心。

电子设备在工作时会向外辐射电磁波，形成电磁干扰（EMI），同时也可能受到环境中其他设备EMI的干扰。强大的抗干扰能力是产品稳定运行的基础。合理的元器件布局：将高速信号区域、模拟信号区域和电源区域进行物理隔离，避免敏感信号被“大功率”的电源部分干扰。完整的接地平面：多层板提供的完整接地层是最佳的屏蔽层，它能有效吸收内部干扰，并为信号提供一个稳定、低阻抗的回流路径，大幅降低向外辐射的EMI。双层板由于布线和接地互相掣肘，很难实现理想的屏蔽效果。
