科普一下華爲麒麟芯片發展史：見證芯的崛起！

Ok啊，家人們，我這一次又是寫了一篇關於華爲麒麟芯片發展史的文章。

再次說無廣無廣無廣，僅科普推薦。部分圖源來源互聯網，已做標記

求素質三連，這對博主真的很重要QAQ

雙擊有可愛fufu彈出

華爲麒麟芯片的發展歷程是咱們半導體產業自主創新的重要縮影，突然有製作這篇文章的想法。在過去的十多年裏，華爲在手機市場上從無到有，近幾年又有外部制裁。

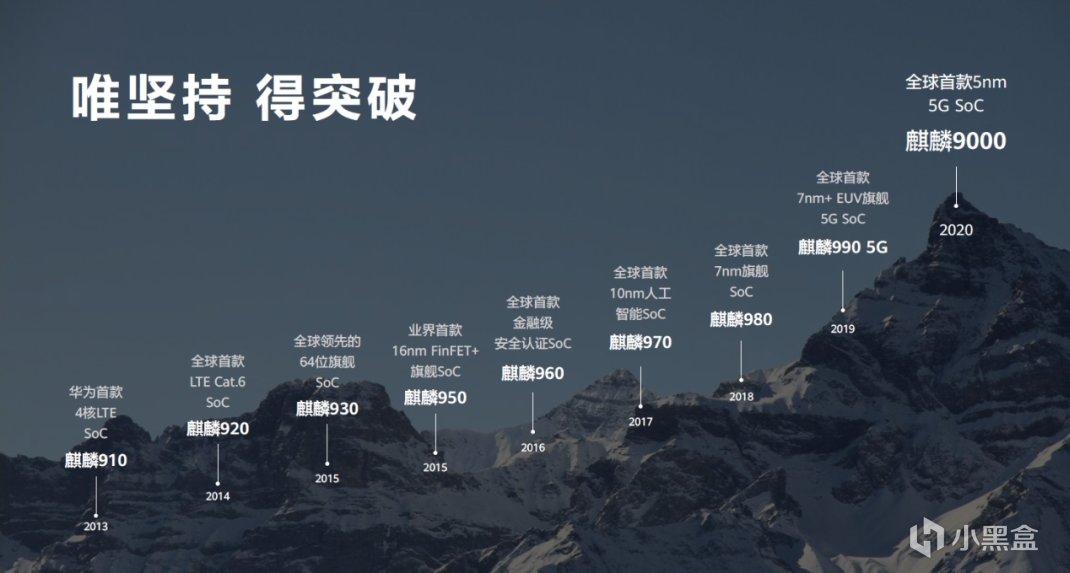

華爲2020年發佈的里程錶

但還是一如既往的發展與更新。讓我們今天來看看華爲是如何發展自己的芯片的！

（1991-2012）：從無到有

海思LOGO

1991年：華爲ASIC設計中心（深圳市海思半導體有限公司前身）成立，開始獨立設計開發ASIC芯片。2004年華爲正式成立海思半導體，啓動芯片研發，初期專注於通信基站芯片。

現在海思已經爲中國最大無廠半導體設計公司。主要產品爲無線通信芯片，手機系統單片機等。但當時還沒有涉足手機芯片領域。

直到 2009 年，華爲才推出旗下第一款手機芯片 ——K3V1（110nm工藝），但由於第一款產品在很多方面依然不夠成熟，迫於自身研發實力和市場原因都以失敗告終，並未商用，但也爲其奠定技術基礎。

K3V1

到了2012年，華爲海思發佈K3V2（40nm工藝），首次搭載於華爲Ascend D1/D2（二代之後就沒有這個系列了）。

Ascend D1

雖因發熱和GPU兼容性受詬病，但標誌着華爲手機芯片正式進入戰場。

K3V2的一些參數

小擦一嘴，在2013年的某乎上有人提問：爲什麼華爲一直堅持使用海思k3v2?外面那麼多的好處理器，爲什麼還想自研芯片？

一位網友回覆到：

爲是在給海思走向大衆化的機會，這樣可謂謀略長遠，居安思危。

果然華爲芯片在之後按照這樣發展起來了。

（2013-2017）：性能追趕！

2014年初，華爲海思發佈的麒麟910標誌着華爲移動處理器發展的重要轉折點。這款芯片不僅是華爲首款以“麒麟”命名的SoC（此前K3系列名稱被放棄），通過多項技術創新爲後續旗艦芯片奠定了基礎。華爲Mate2 、華爲P6S採用了這款芯片。搭載其改進款的麒麟910T的P7（2014年5月發佈）憑藉6.5mm超薄機身和麒麟910，也是成爲華爲首款銷量破400萬的旗艦。

麒麟910

2015年開始，麒麟930（28nm）改進能效，解決高頻發熱問題；同年麒麟950（16nm FinFET）採用先進製程，性能比肩同期驍龍820。麒麟950有四顆Cortex-A53核心和四顆Cortex-A72核心，最高主頻達到2.3GHz。

麒麟950

而到了2017年，麒麟970（10nm）成爲了全球首款內置NPU的AI芯片，在理論性能上達到了高通驍龍835的水平，也是正式開始追趕到國際先進水平。

麒麟970開啓手機AI計算時代，Mate 10系列首發。但缺點同樣無法忽視：發熱量較大，在當時確實被人詬病。

（2018-2020）：5G與全球頂尖的對標開始！

2018年來了，在當時，很多人都以爲華爲的海思麒麟會陷入了芯片性能的瓶頸，但伴隨着麒麟 980 的問世，一切質疑全都消失。

麒麟980（7nm）首發Cortex-A76架構，GPU Turbo技術提升圖形性能，Mate 20系列表現超越同期驍龍。

麒麟980發佈會

真的是劃時代的一代芯片：麒麟980在當時拿到多個第一：全球首款採用7nm工藝的SoC，首款基於Cortex-A76架構、首款雙NPU、首款採用Mali-G76(MP10)、首款支持到Cat 21 Modem、以及首款2133MHz的LPDDR4規格的處理器。

華爲Mate20

在圖像處理領域，麒麟980運用了第四代自研ISP技術，使得像素吞吐率較上一代產品提升了46%。針對夜間攝影，該芯片採用了創新的Multi-pass多重降噪技術以優化設備在暗光場景下的表現。通信方面，麒麟980在全球率先支持LTE Cat.21標準，實現了業界最快的下行1.4Gbps速率。此外，在終端支持上，麒麟980由華爲Mate20系列首發。

在2022年7月，麒麟980被國家博物館收藏。
