風冷小無光——B760M迫擊炮2+影馳4070TI+喬思伯D301裝機展示

前言

此次帶來的是一臺中規中矩的小海景風冷裝機，使用的是喬思伯的D301 機箱，這款性價比的MATX機箱在保持超寬景海景房的同時，還能兼容背插式主板，頂蓋與背線側採用大面積MESH細孔結合前板和側板雙面玻璃側透緊密拼接搭配結合與無A柱設計，最大還能兼容10組風扇位。整體的尺寸爲455mm*235mm*423mm的長寬高，兼容180mm塔式風冷與360水排，顯卡最長430mm，電源最長200mm，機箱淨重7.6KG，爲一款標準設計的緊湊型MESH網板MATX海景房。

在這次的裝機中，使用了13700K+阿薩辛4的風冷配置，而且B760可以使用微碼降壓不降性能的特點，妥妥的使13700K成爲風冷的涼快8核心U，而阿薩辛4採用了雙向恆定熱平衡熱管的7熱管與雙塔雙扇設計，兩把風扇都使用了三相六級PWM電機和FDB液態軸承，配合絕美的外形與280W解熱能力可以說是妥妥的風冷小金剛。當然能獲得微碼降壓的功效則要歸功於微星MAG B760M MORTAR WIFI II DDR5 迫擊炮二代主板，它供電部分依然是12（75A）+1+1的供電模組和第三代鈦金電感，但二代又升級了3個M.2的支持以及更高的內存頻率支持。顯卡使用的是影馳RTX 4070TI金屬大師OC，採用了AD104核心，60組SM單元，7680 CUDA處理器，晶體管數量爲358億個，不含擋板的尺寸爲311*125*60mm，也是小尺寸的無光金屬強者。固態硬盤是影馳的HOF EXTREME30 1TB ，來自羣聯的8通道主控完全體PS5018-E18，3D NAND顆粒和1GB緩存，以及五年的個人送保支持。內存則是宇瞻NOX暗黑馬甲套條，DDR5 6400頻率配合海力士B-DIE顆粒運行非常穩定。

機箱內部可以裝多把風扇，不過這裏進風比較重要，所以使用了3把德商德靜界（be quiet!）的超靜音風扇SILENT WINGS PRO 4 120mm PWM，特殊的水波紋扇葉與漏斗狀風扇邊設計使得靜音效果拉滿，而且採用FDB流體動力軸承，六級風扇馬達搭配三相交流變頻器，低電流低振幅低噪音設計，使得它的使用壽命高達30萬小時，並且提供的風量和風壓都非常高。而阿薩辛4前置位置也加裝了一把SILENT WINGS PRO 4 120mm PWM，使得風量傳遞更接力。而頂部位置使用了九州風神的FC120三風扇套裝作爲散熱器上面的出風風扇帶走整機的熱量。最後電源是安鈦克10年換新質保的NeoECO 1000GM，其採用了全日系電解電容、全橋LLC諧振架構，支持智能溫控啓停和使用了140mm小體積設計。

配置清單：

CPU：英特爾（Intel）13代酷睿 i7-13700KF 處理器

主板：微星 (MSI) MAG B760M MORTAR WIFI II DDR5 迫擊炮二代

內存：宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

顯卡：影馳（Galax） GeForce RTX 4070Ti 金屬大師 OC 12GB

SSD：影馳（Galax）名人堂 HOF EXTREME 30 SSD 1TB

散熱：九州風神（DEEPCOOL）阿薩辛4 風冷7熱管280W散熱器

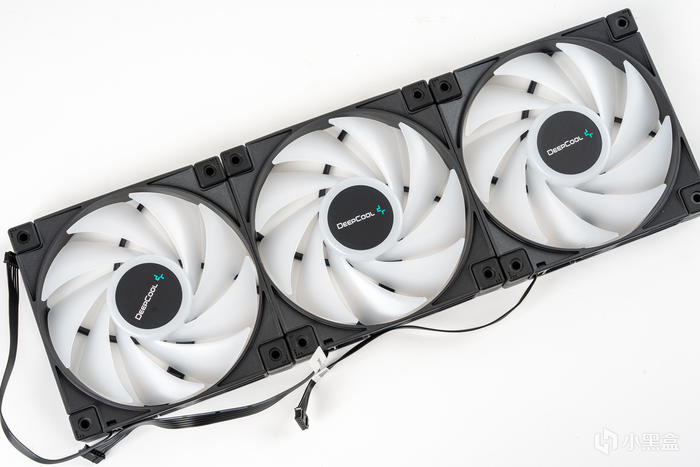

風扇：九州風神（DEEPCOOL）FC120機箱風扇三聯套裝

德商德靜界（be quiet!）SILENT WINGS PRO 4 120mm PWM X4

機箱：喬思伯（JONSBO）D301 MATX機箱

電源：安鈦克 Antec NE1000W 金牌全模組/ATX3.0

整機展示：

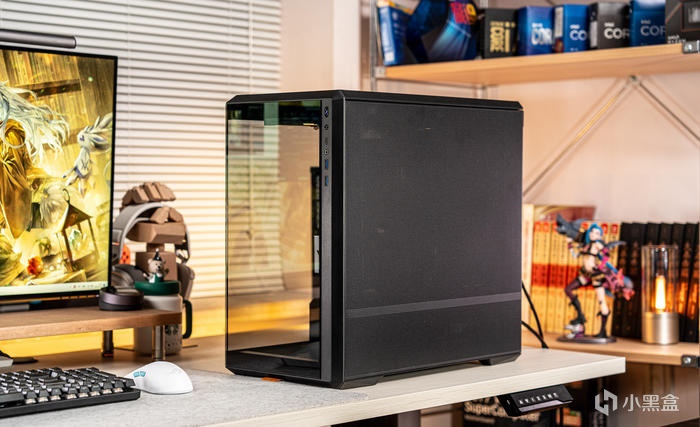

前景全透鋼化玻璃展示

右側的幾個前置IO接口與帶燈開機鍵，完全滿足作爲一款MATX機箱的前置需要

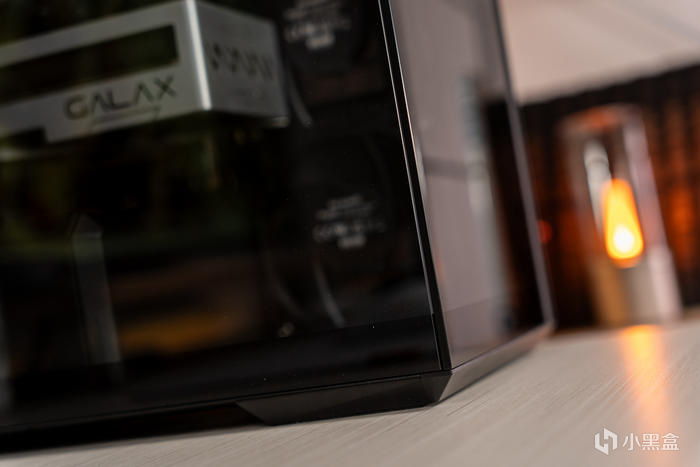

兩片鋼化玻璃的結合處也讓整個內部視線無夾角遮擋

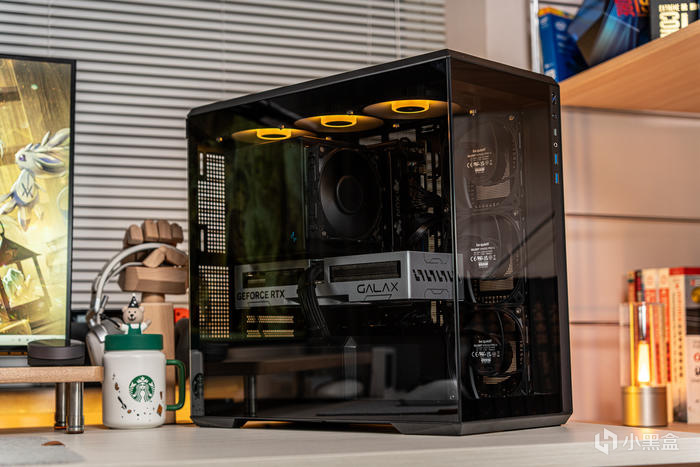

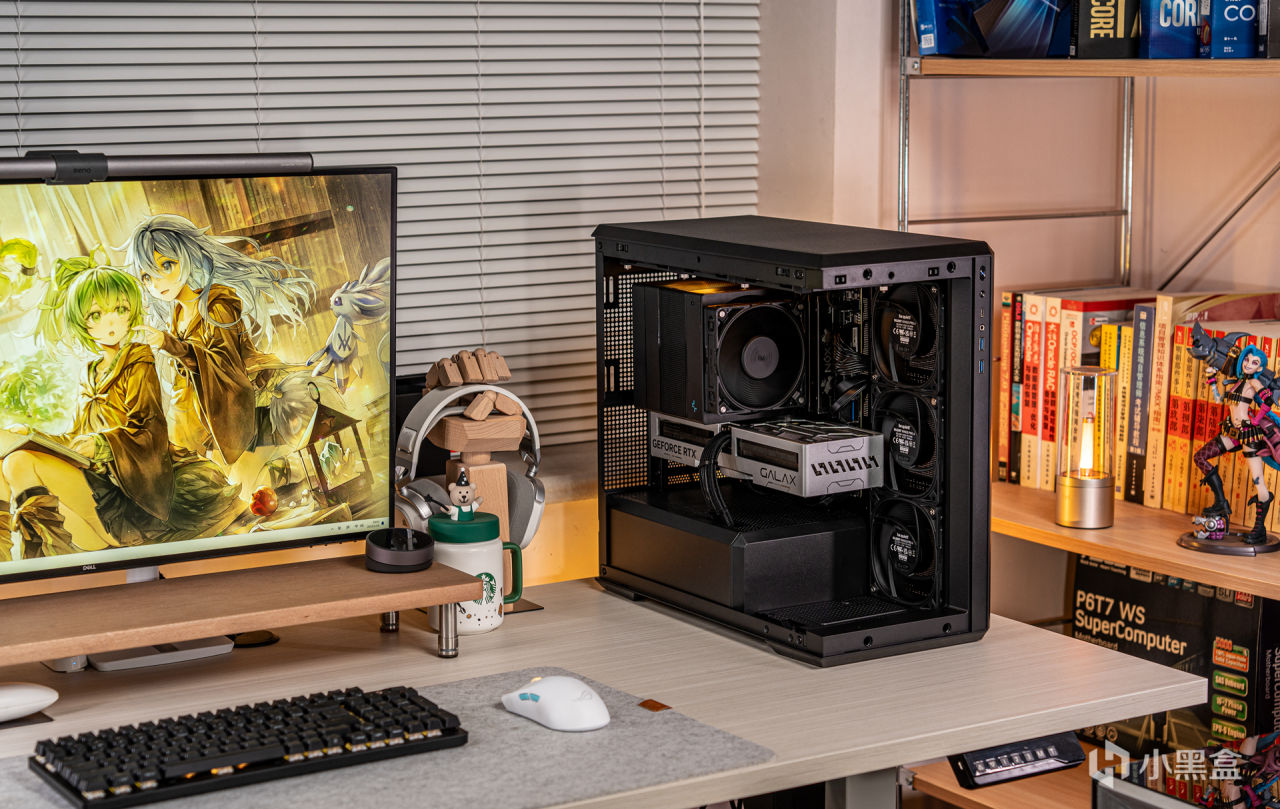

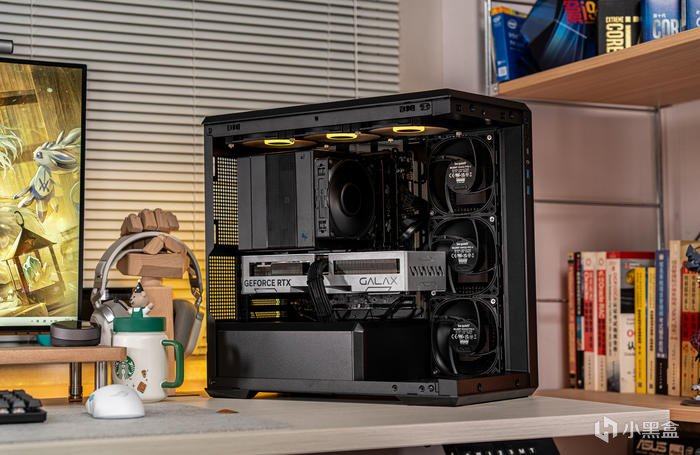

整體展示

深色側透鋼化玻璃讓內部整體隱約可見

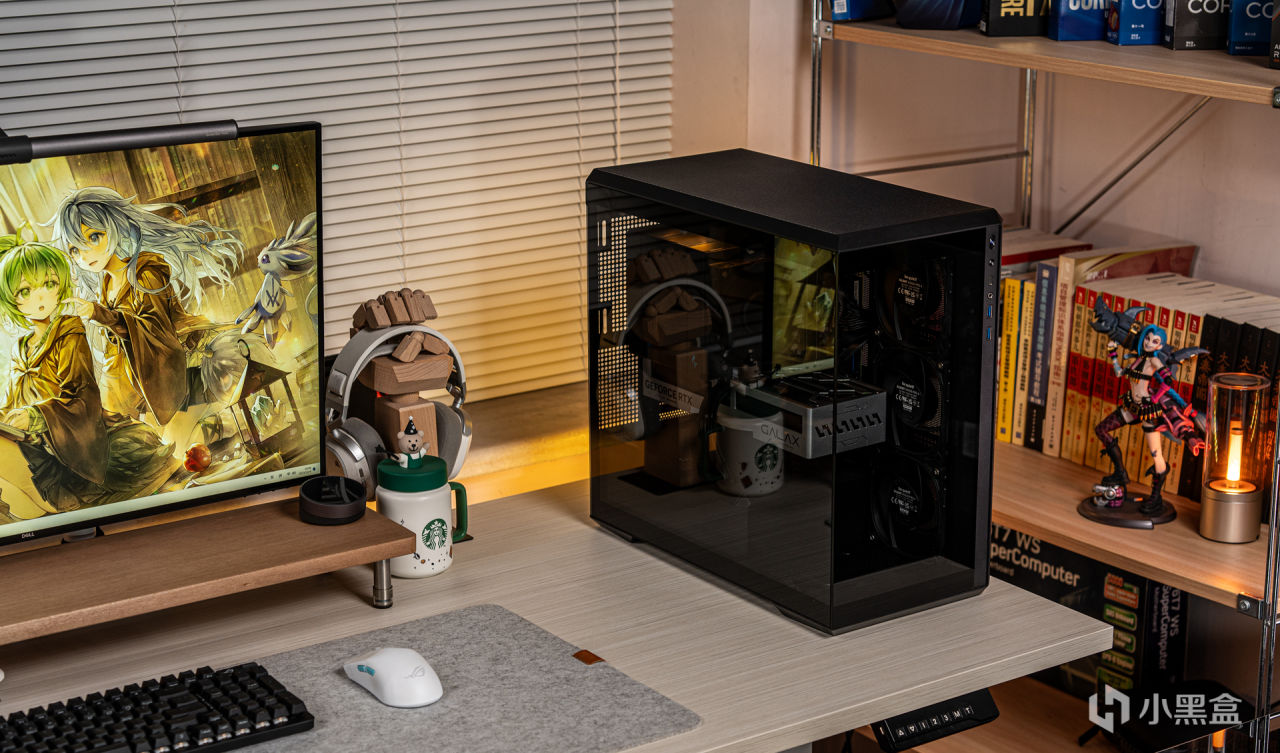

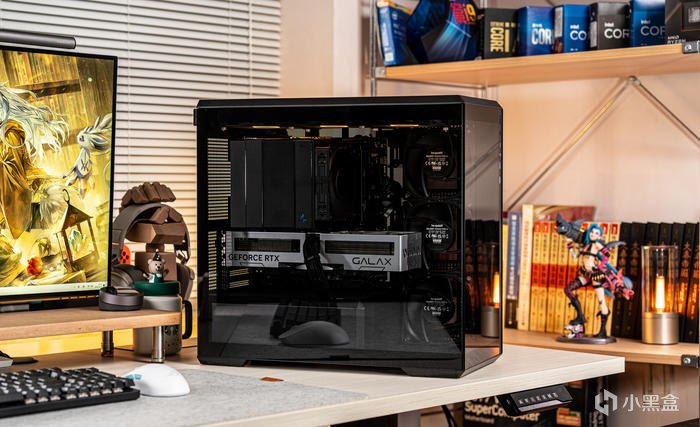

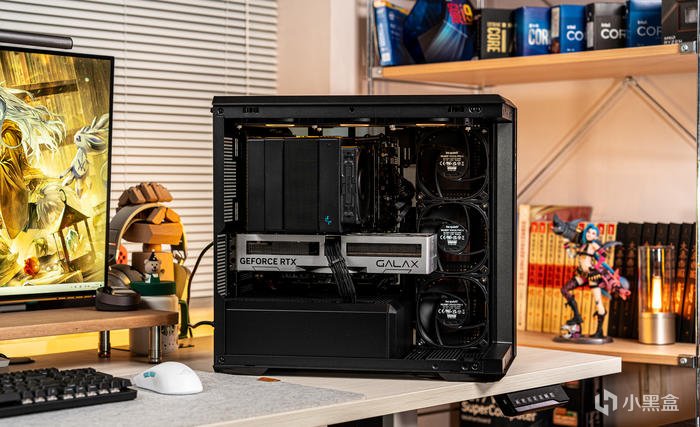

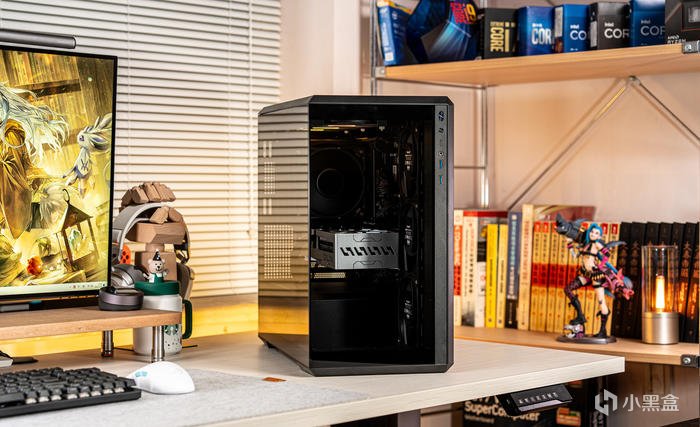

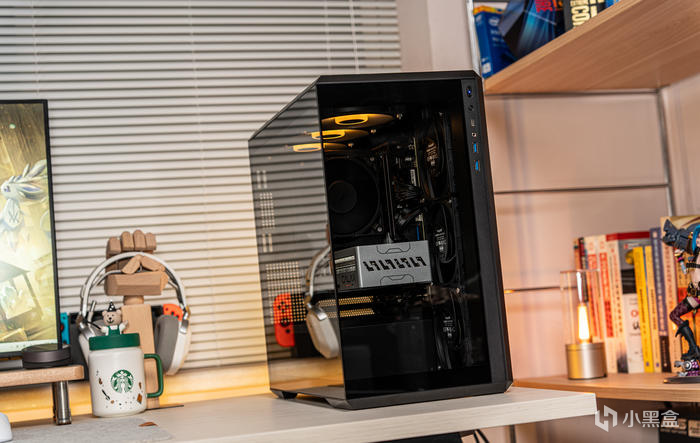

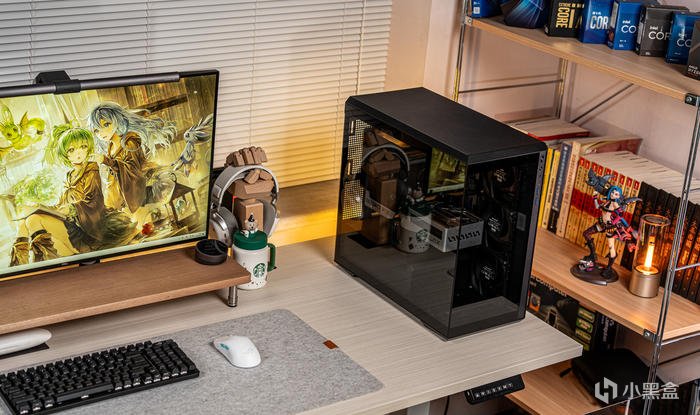

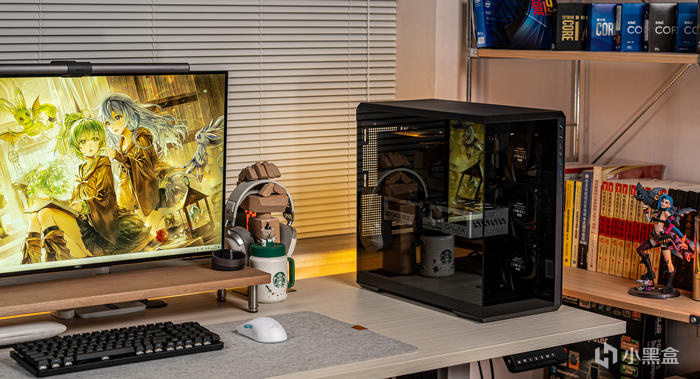

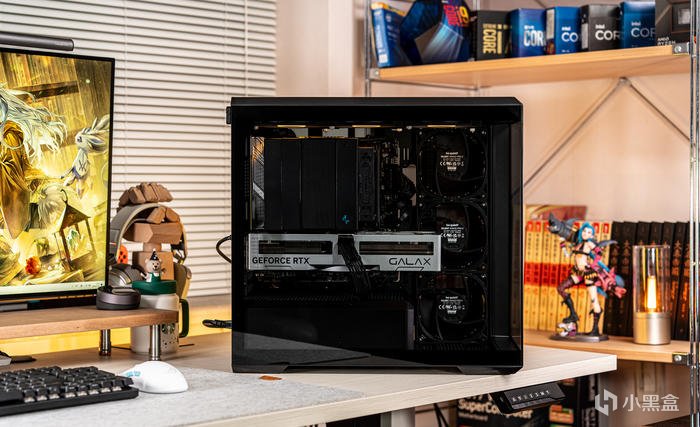

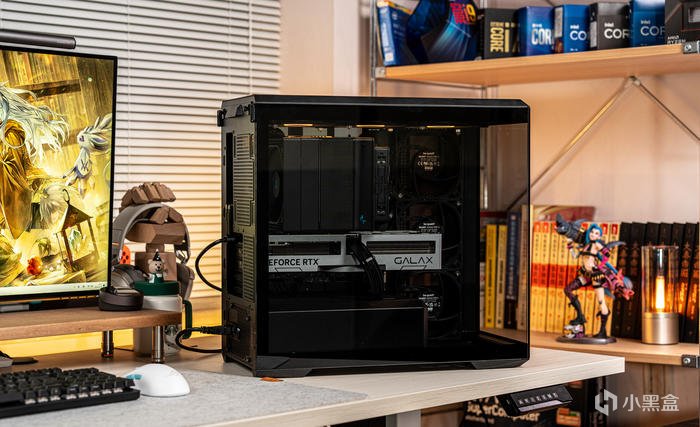

桌面展示

整機側面透視

前景視線

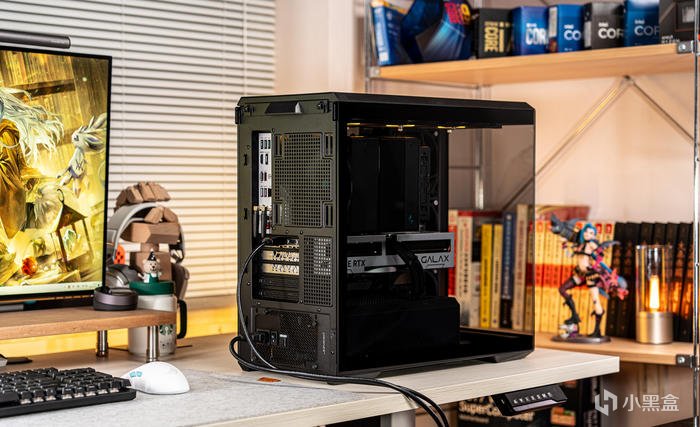

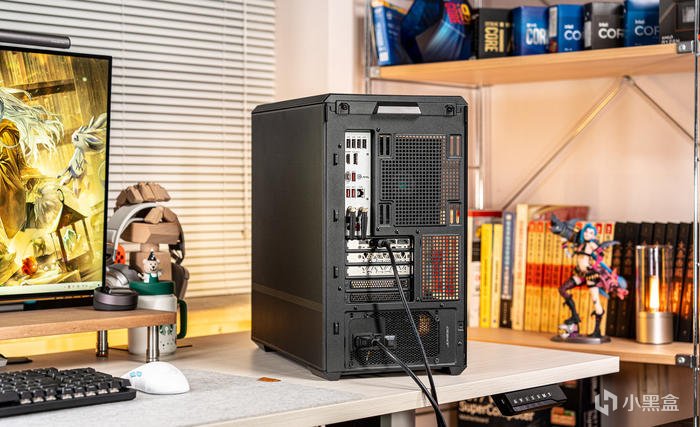

機箱尾部標準下置電源的MATX佈局

尾部側視45°視線

前部側視45°視線，D301背板的下腰線使得機箱背部也不呆板

45°

90°整機側板

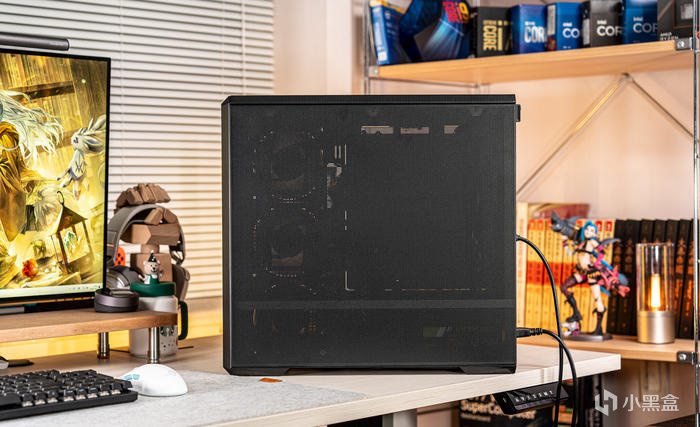

機箱背板爲全MESH網孔設計，散熱通風性能無須擔心

打開兩片鋼化玻璃的內部

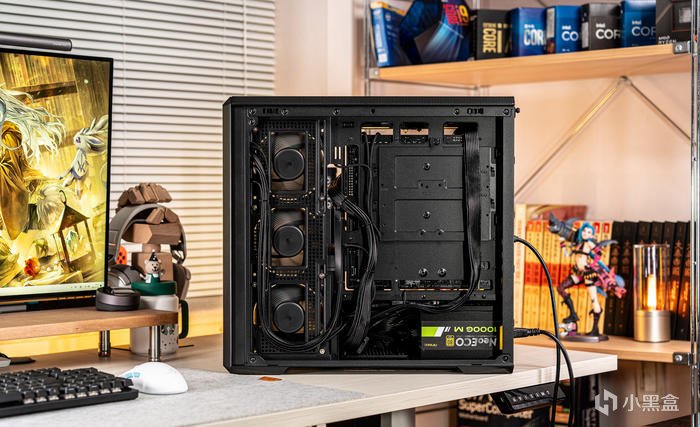

背板的整機走線

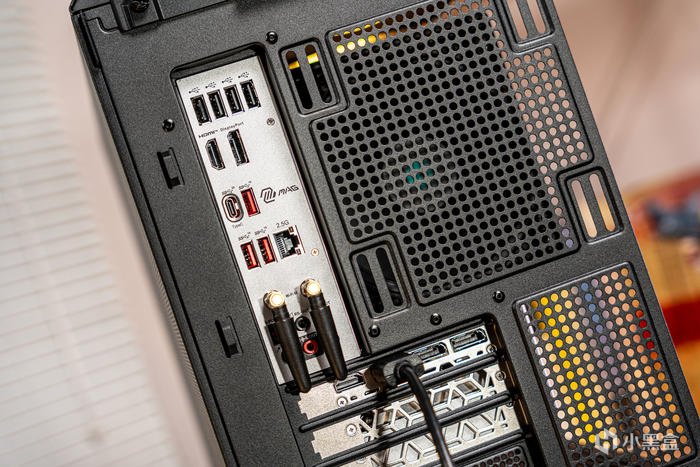

微星迫擊炮2代的接口IO比較充足，該有的都有，USB2.0與3.0以及type-C都有配置

頂部的MESH網孔讓整機的熱量輕鬆散出

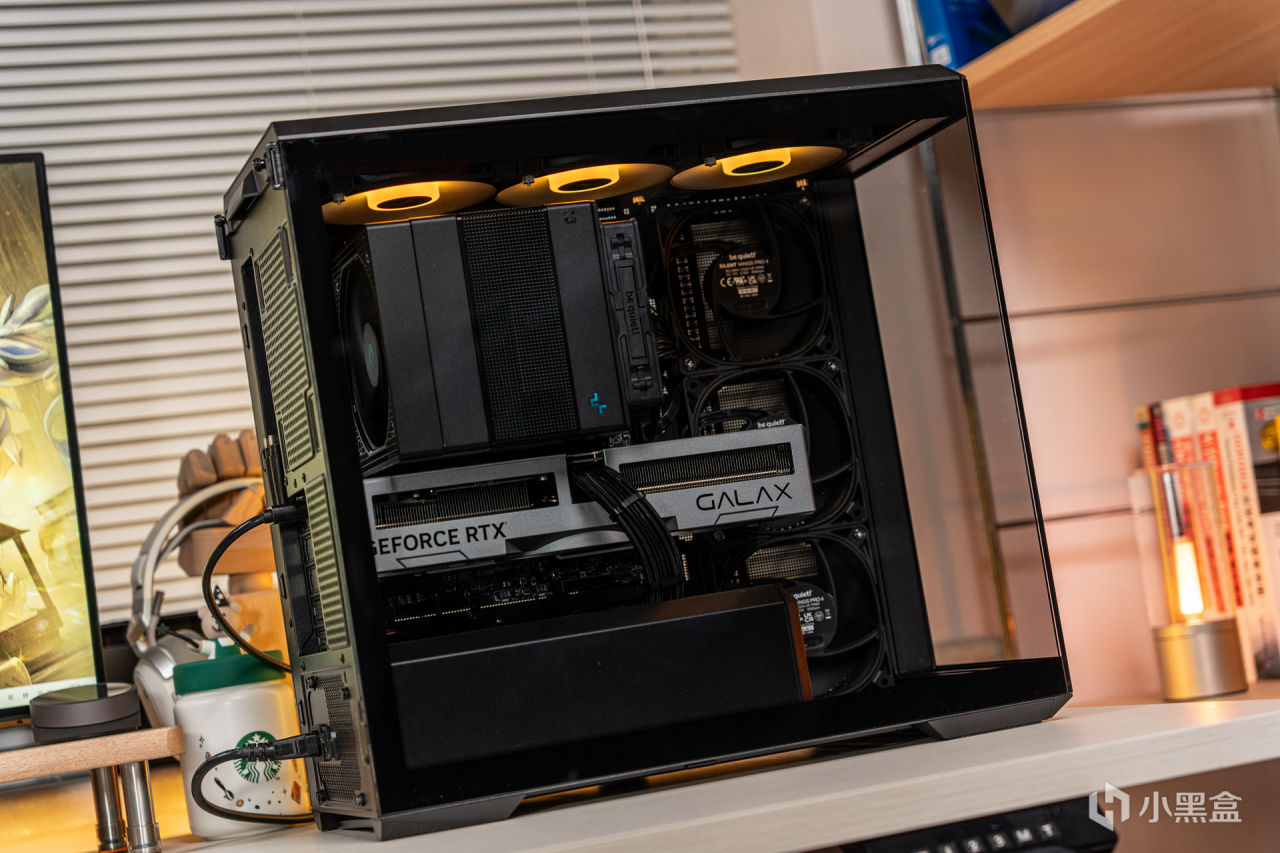

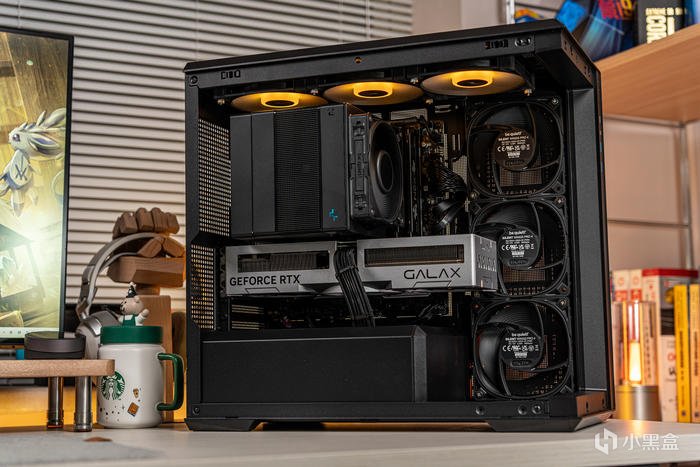

全景內部

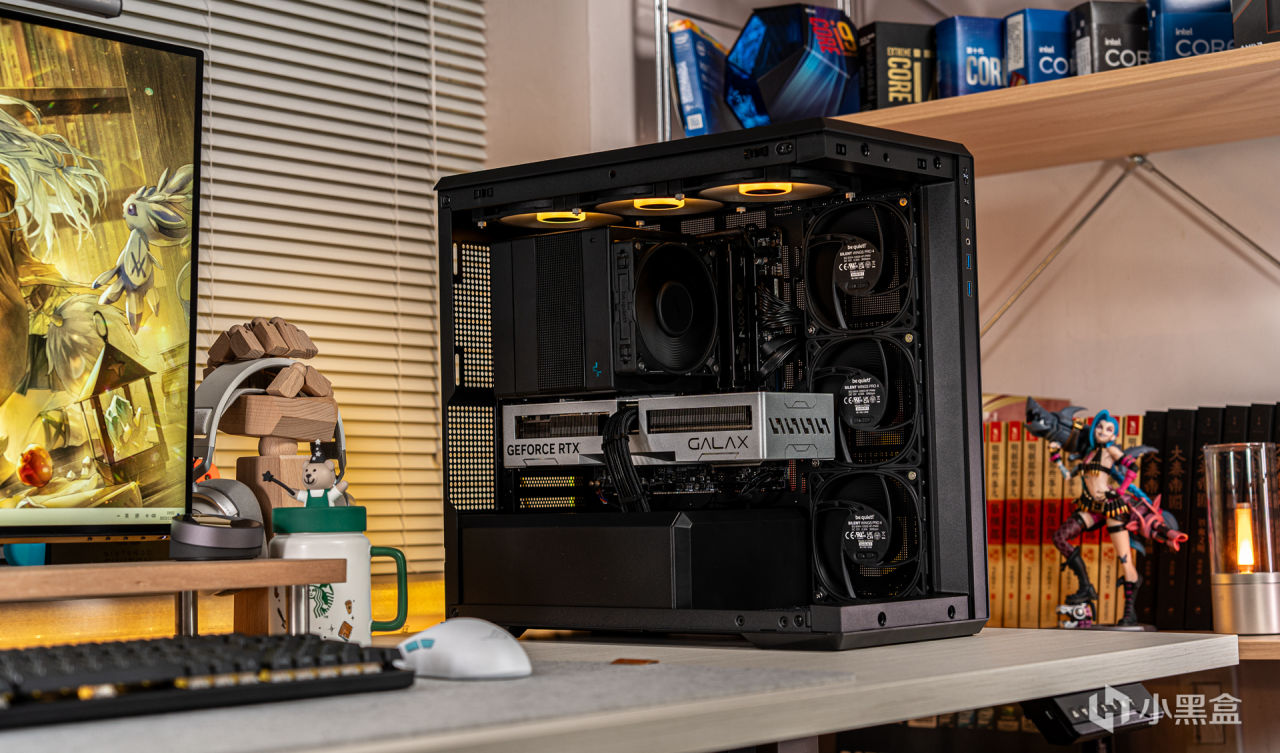

側視的小海景

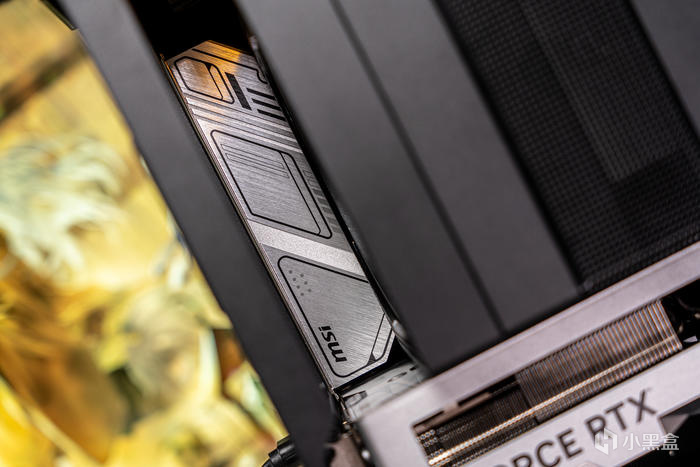

微星的迫擊炮2代，強化的散熱與供電讓其成爲中端主力

由於微碼功能的加入，以及intel10的灰燼功能，讓降壓“超頻”成爲了中端主板的主要功能，內存與供電的強化則讓其脫穎而出

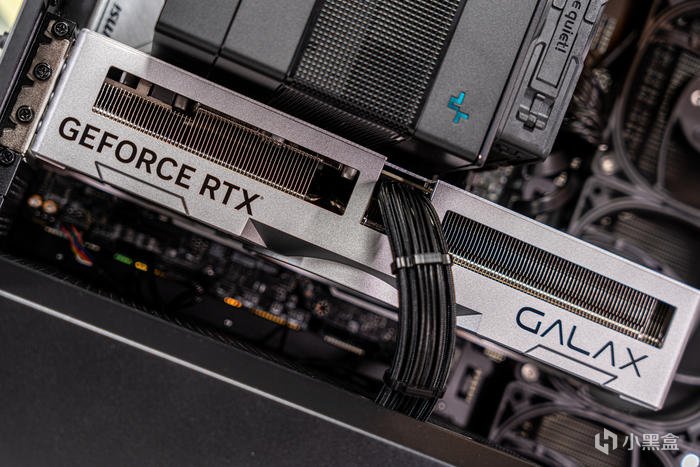

影馳4070TI金屬大師OC顯卡，剛正不歪的長方體造型成爲了無光直男的愛好，

4070TI金屬大師OC顯卡的性能也是滿足了大部分4K60HZ與2K高刷遊戲，偶爾來些4K高刷遊戲也不是不可

要說散熱能力，這1/3的半截貫穿通風可以讓其低負載完全可以無風扇運行

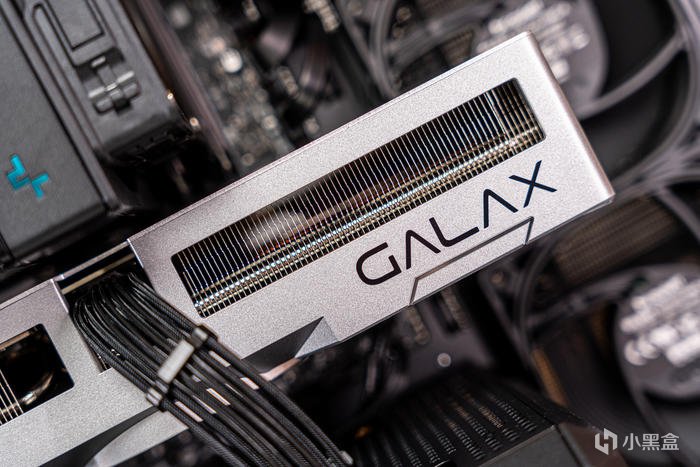

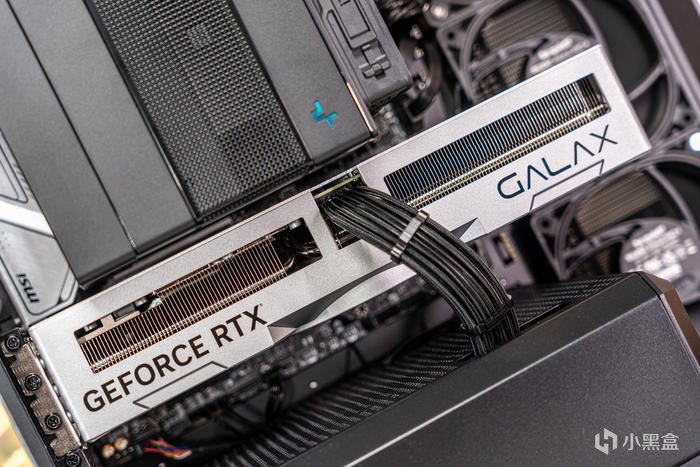

顯卡頂部的GALAX影馳logo，兩塊長方形的散熱鰭片出風口也讓運行中的熱量可快速排出

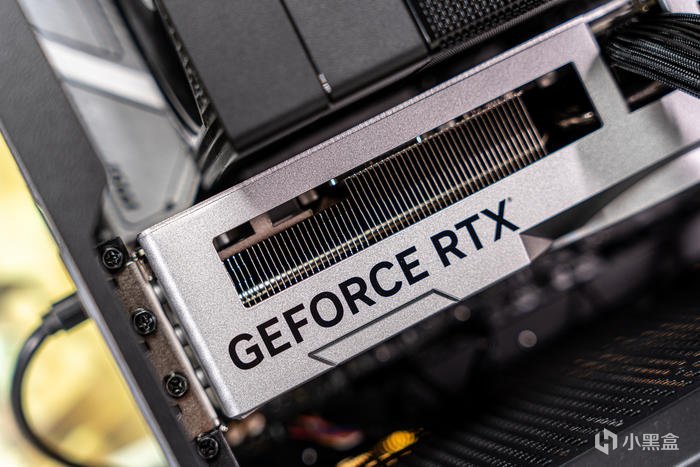

GEFORCE RTX的英偉達logo

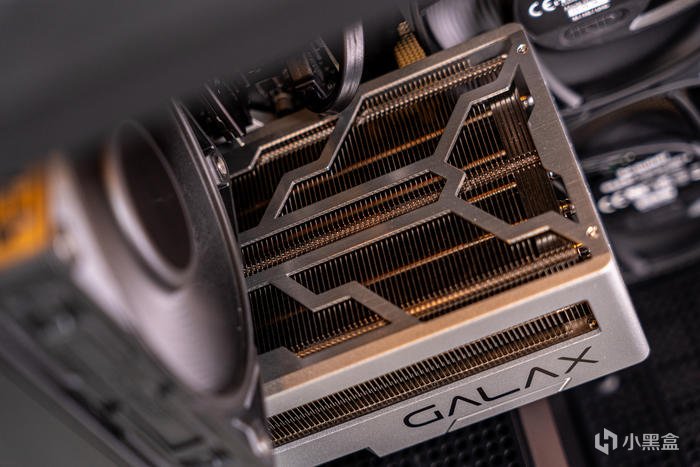

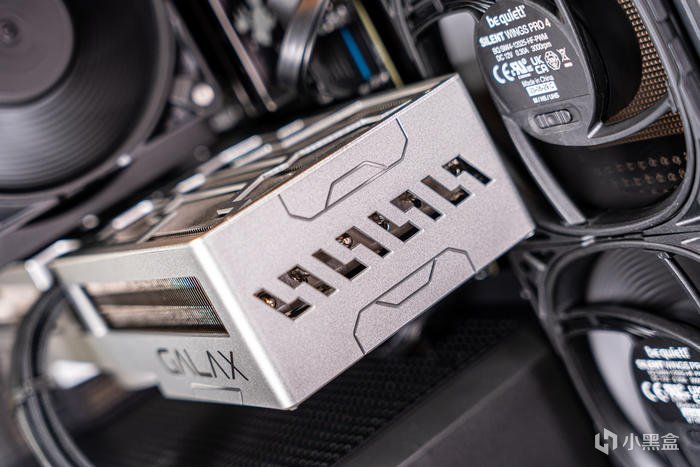

尾部也有金屬大師的logo與鏤空散熱

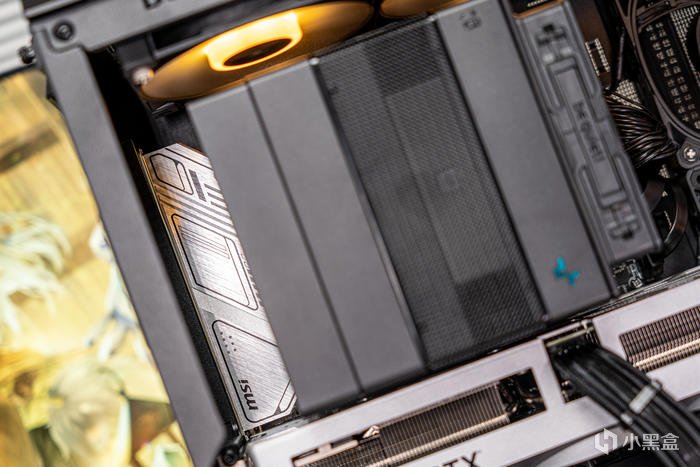

由於使用了阿薩辛4雙塔散熱器，名人堂HOF EXTREME 固態硬盤安裝在正下方就看不見了

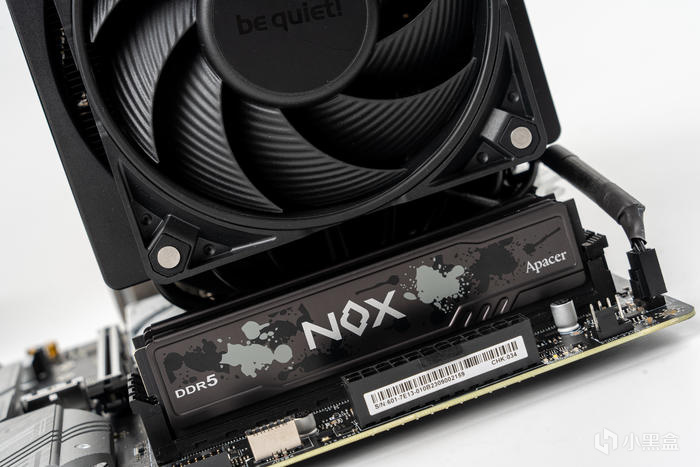

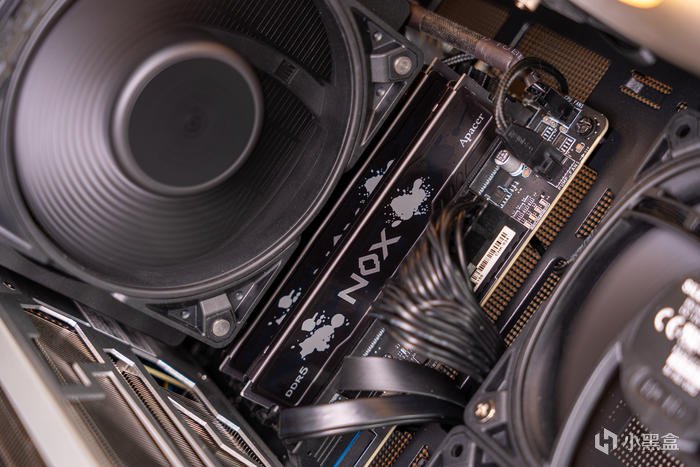

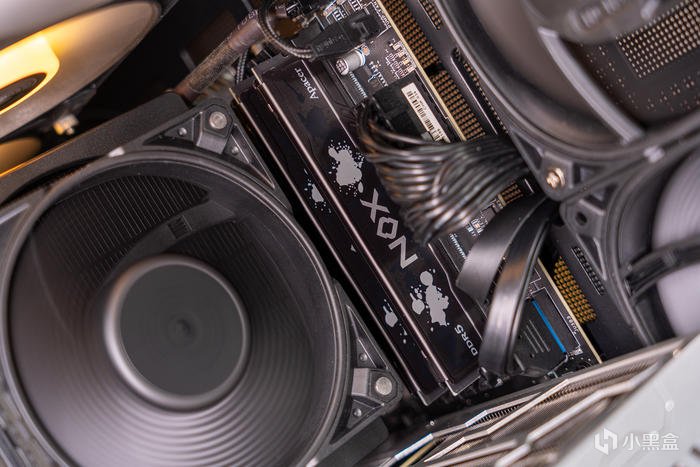

無光的風扇配無光的內存，這裏的宇瞻NOX 暗黑馬甲內存可以說是最低調的存在

這套暗黑馬甲爲DDR5 6400頻率，32G套裝，並且使用了海力士A-DIE顆粒

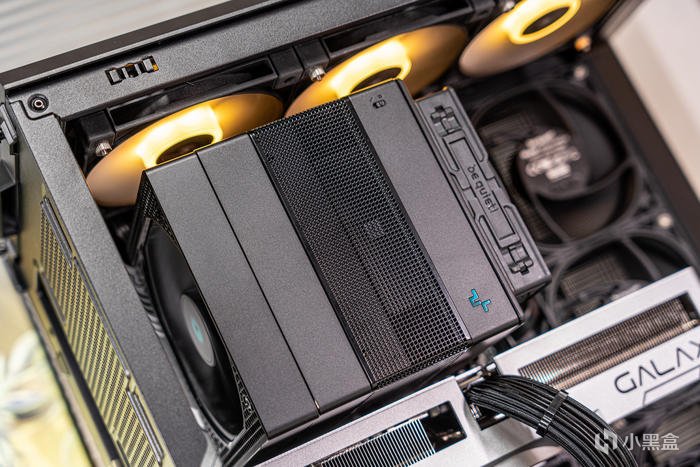

魁梧的九州風神阿薩辛4散熱器，但其正方形的設計卻看起來一點也不笨重，不得不說設計師用心了，而其7熱管雙塔雙扇的配置也讓其站在了風冷的性能之列

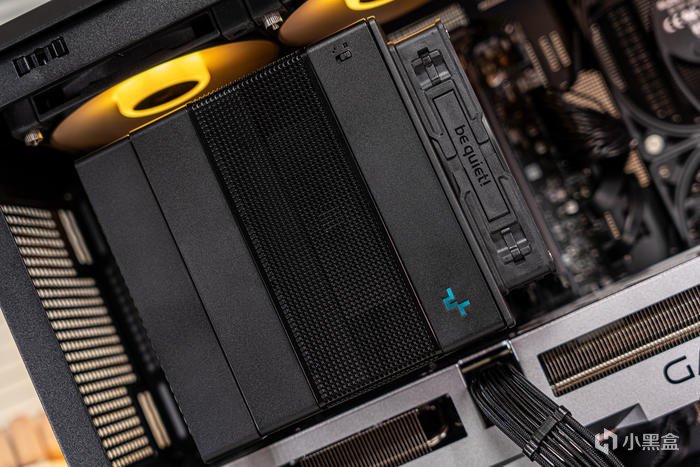

阿薩辛4散熱器的九州風神logo也讓這款無光散熱器獲得了一點點展示，因爲使用矮條內存又在阿薩辛4進風側加裝了一把德商德靜界（be quiet!）的超靜音風扇SILENT WINGS PRO 4 120mm PWM

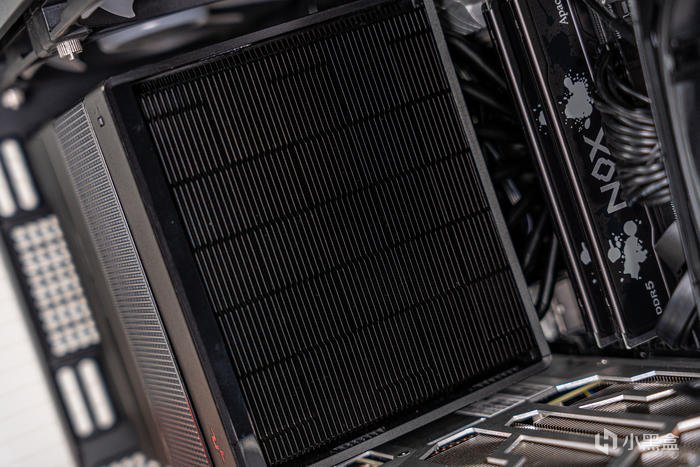

靠近內存一側的黑化矩陣式鰭片組，可有效降噪和增加散熱效率

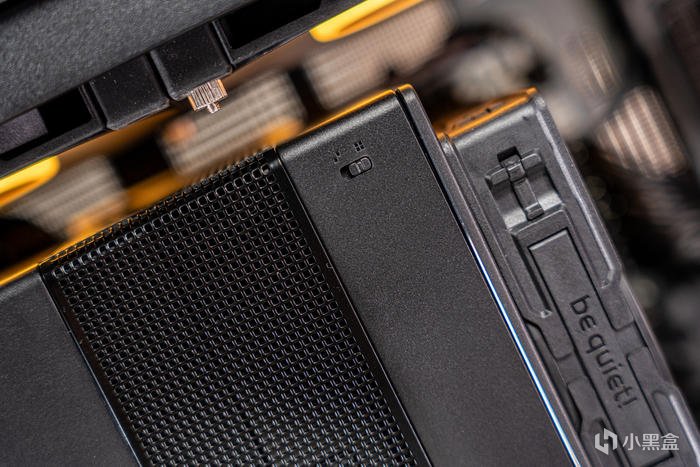

右上角有一個風扇調速開關，這兩檔可在1700RPM/1350RPM之間切換，方便在夜晚需要低噪使用時快速切換

阿薩辛4中間的磁吸頂蓋輕輕一掰就可以取下，中置風扇通過上下兩鋼片扣住所以只要夾緊即可抽出來清理

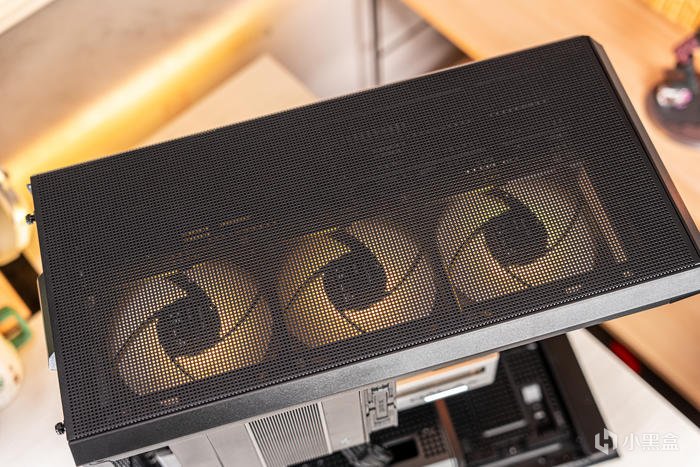

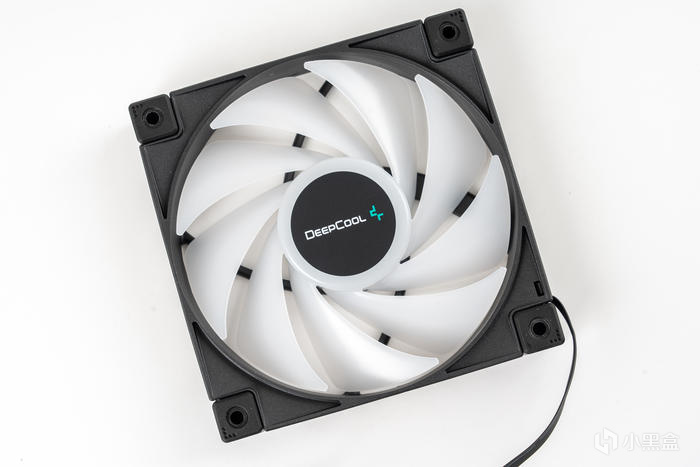

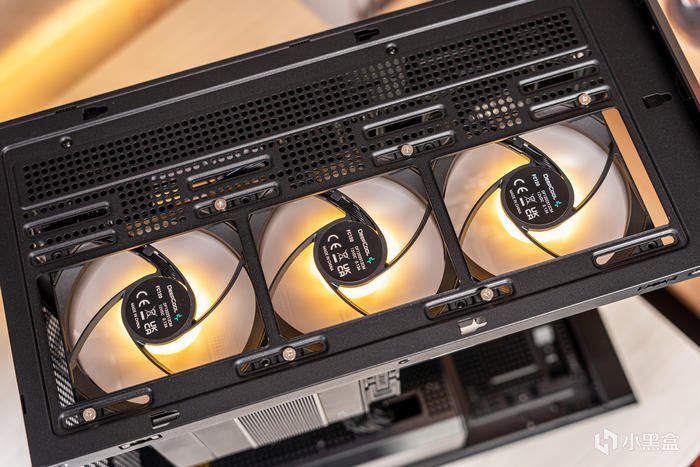

頂部的三把九州風神FC120風扇

德商德靜界（be quiet!）的超靜音風扇SILENT WINGS PRO 4 120mm PWM，特殊的水波紋扇葉與漏斗狀風扇邊設計使得靜音效果拉滿

轉動中可見其水波紋扇葉的紋理，它採用FDB流體動力軸承，六級風扇馬達搭配三相交流變頻器，低電流低振幅低噪音設計

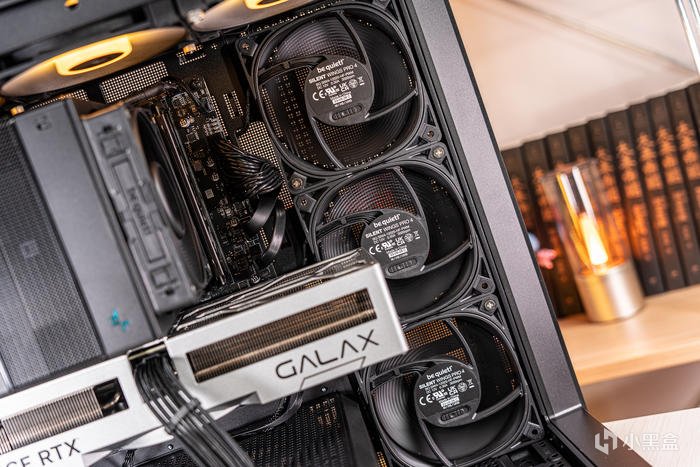

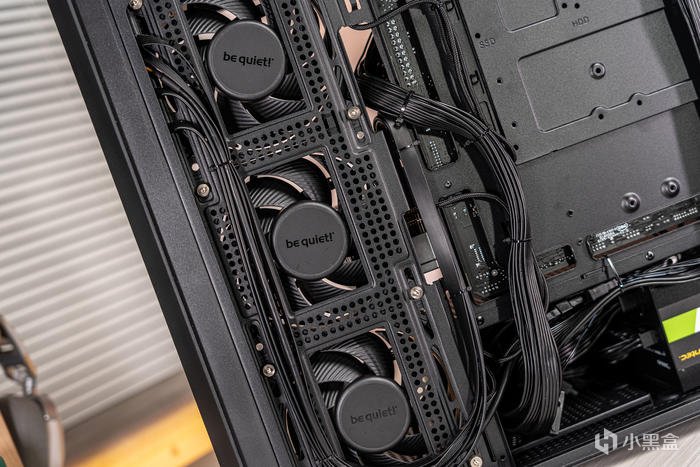

主板一側安裝了3把用於進風

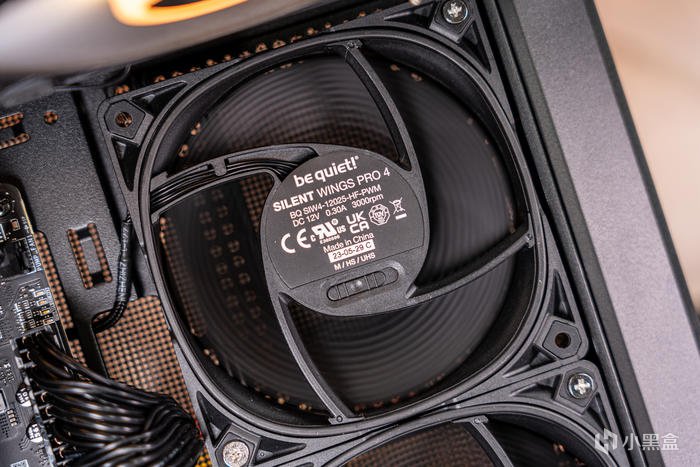

運行狀態的SILENT WINGS PRO 4

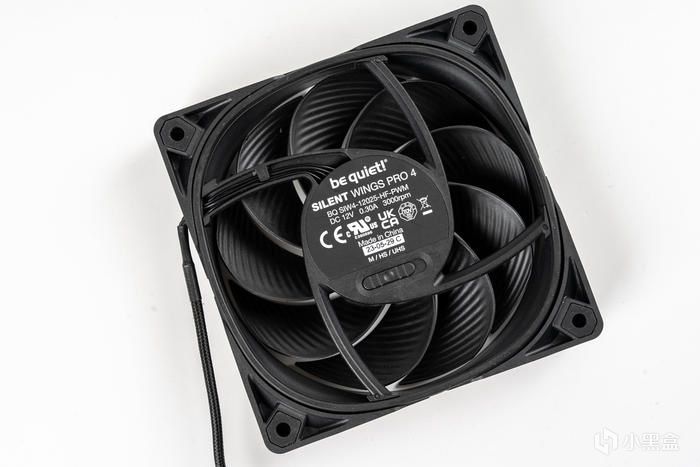

它的使用壽命高達30萬小時，並且提供的風量和風壓都非常高，而中間有個三檔速度手動調節按鈕，UHS爲3000RPM，HS爲2500RPM，M爲1600RPM，這裏使用了M檔

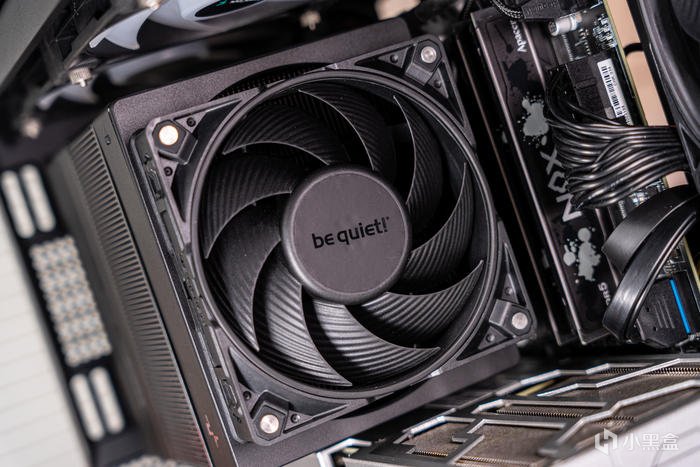

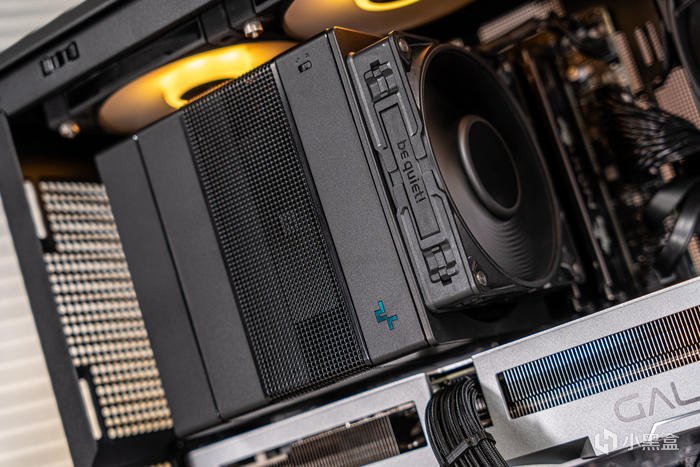

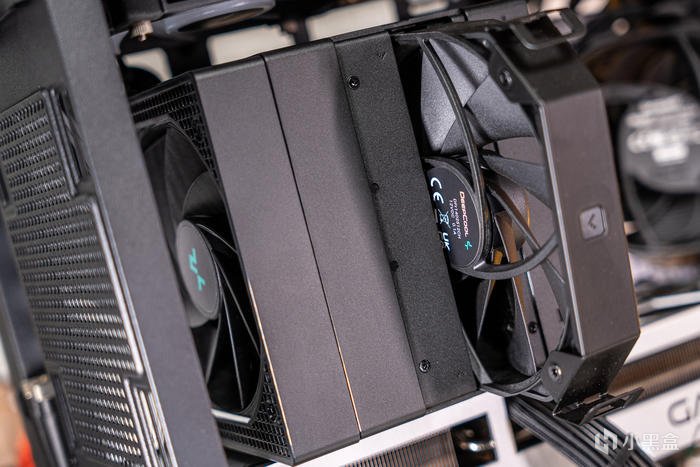

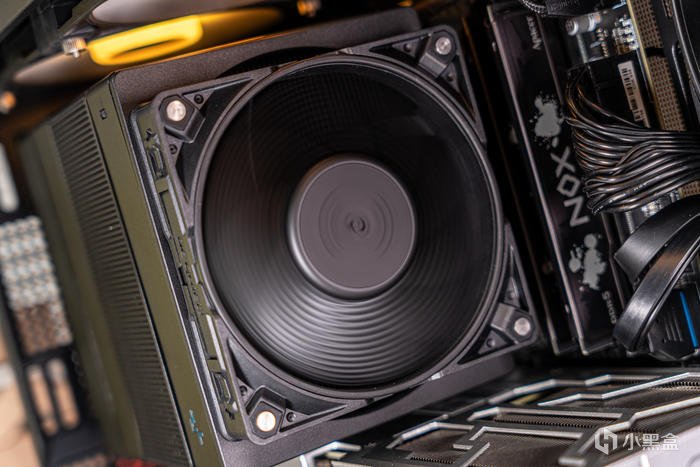

SILENT WINGS PRO 4與阿薩辛4合體效果

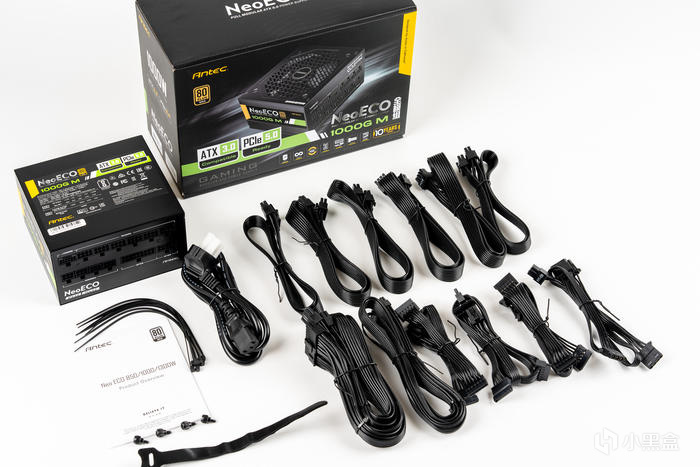

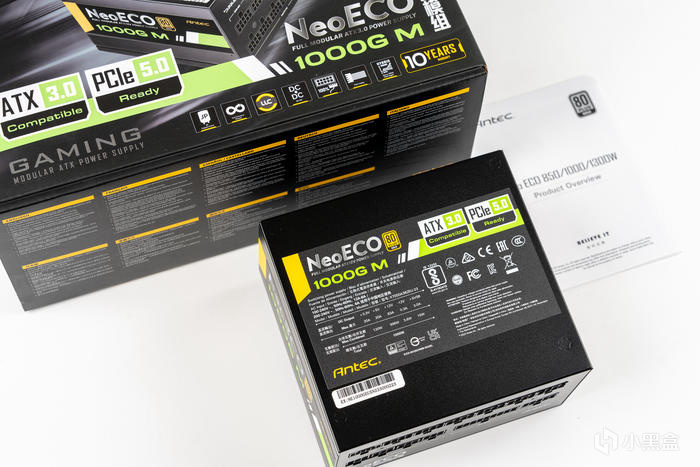

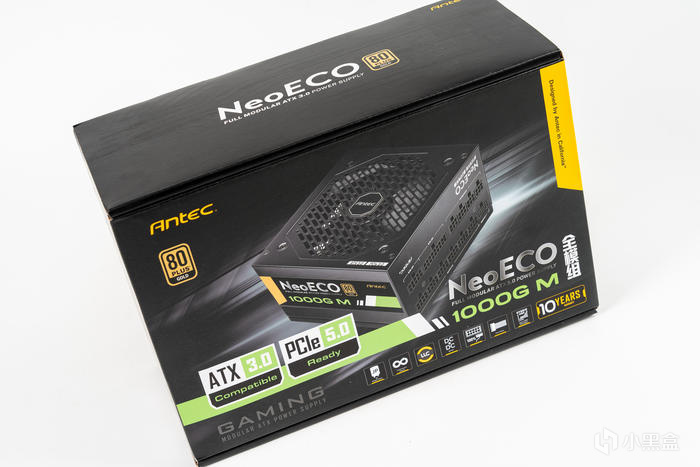

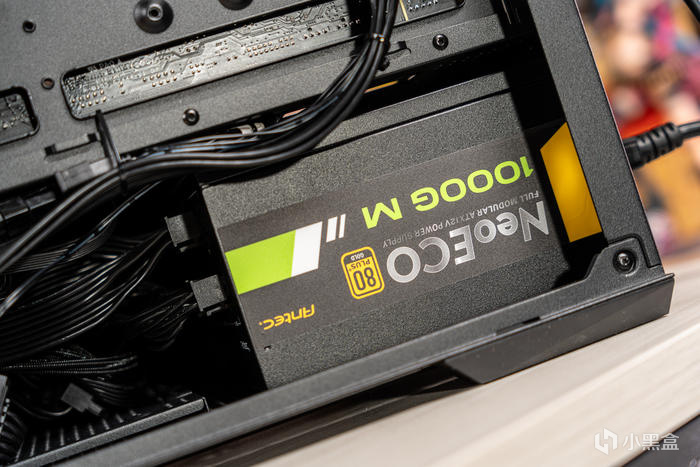

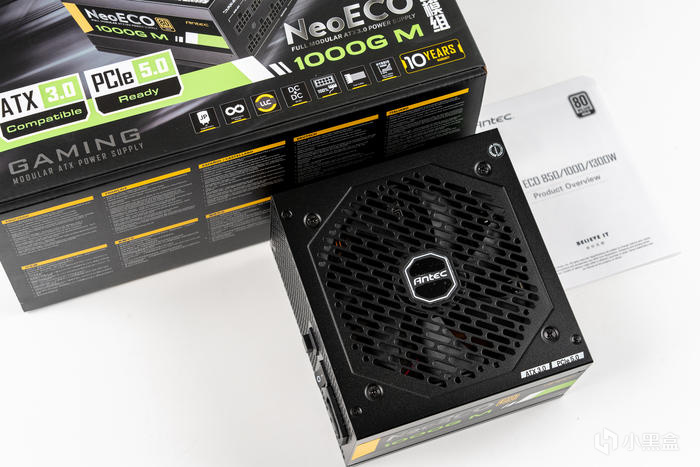

最後是底部電源倉內默默工作的安鈦克NE 1000 GM電源

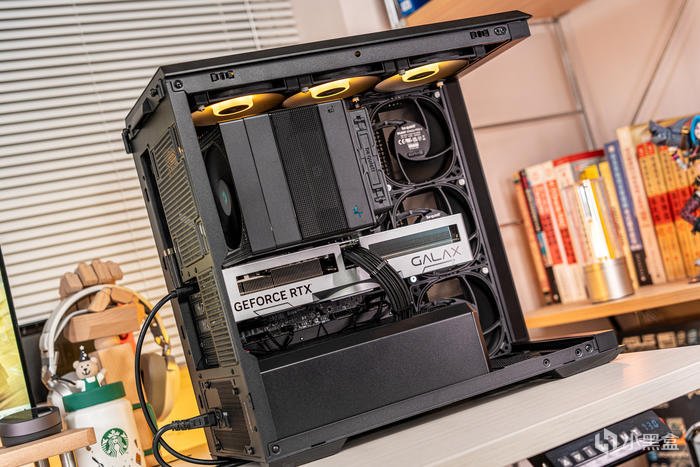

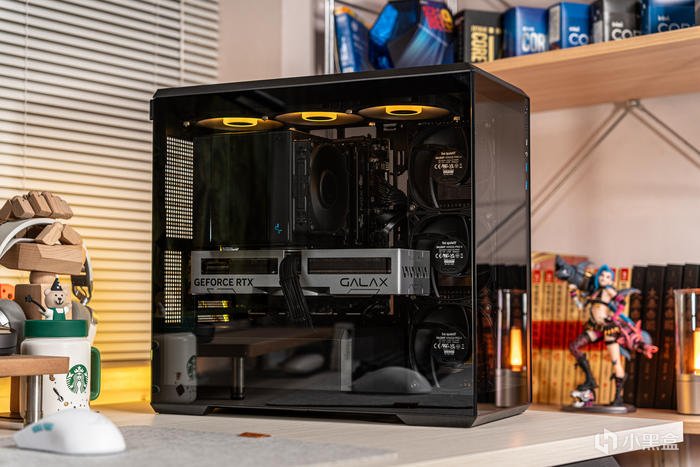

整機無側板的全透小海景展示

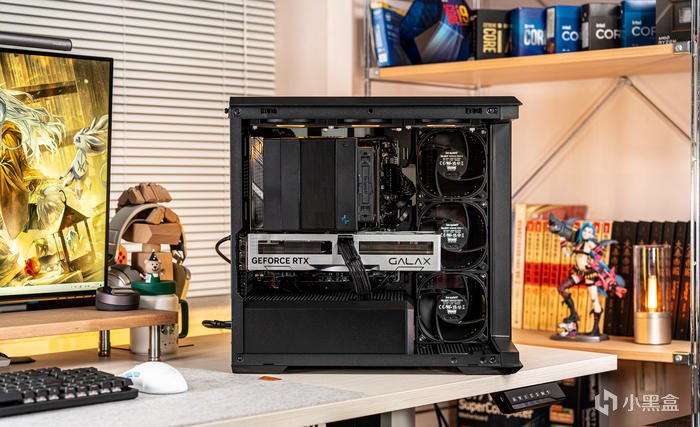

全景展示

配件解析
喬思伯（JONSBO）D301白色 MATX機箱

D301小型海景房機箱，在保持超寬景海景房的同時，還能兼容背插式主板，頂蓋與背線側採用大面積MESH細孔結合前板和側板雙面玻璃側透緊密拼接搭配結合與無A柱設計，最大還能兼容10組風扇位。

D301整體的尺寸爲455mm*235mm*423mm的長寬高，兼容180mm塔式風冷與360水排，顯卡最長430mm，電源最長200mm，機箱淨重7.6KG，爲一款標準設計的緊湊型MESH網板MATX海景房

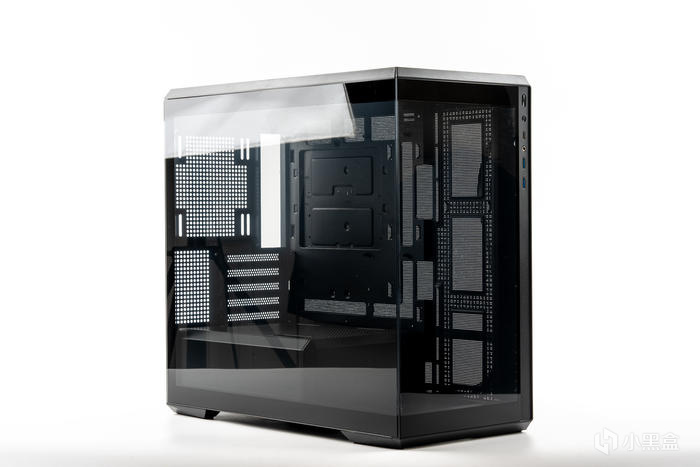

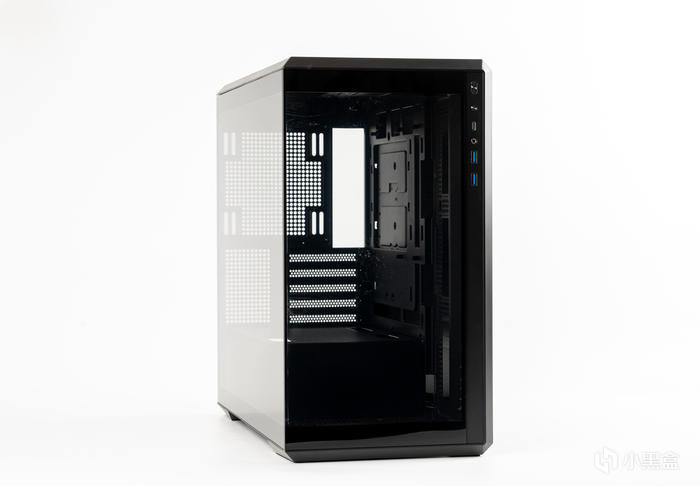

機箱的正側面，雙透的270°寬景設計，側透玻璃白邊遮擋設計使整體更和諧，全透鋼化玻璃也可讓內景一覽無遺

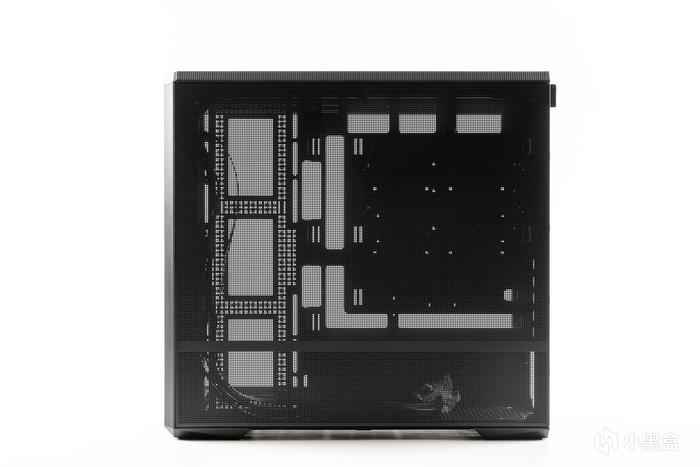

背板是整個MESH細孔面板，中間有一條貫穿式的分隔功能區

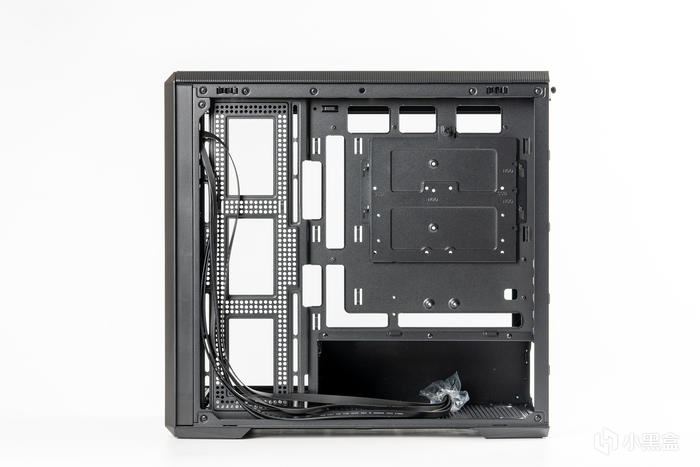

打開背板，這裏支持多數背插式主板所需過線孔，含接插頭總容納空間爲38mm，而在使用標準主板時的背線空間爲31mm；中間CPU背面爲兩個硬盤位，最多可裝一個3.5HDD+一個2.5SSD，電源倉前部也可安裝一個3.5HDD或者一個2.5SSD

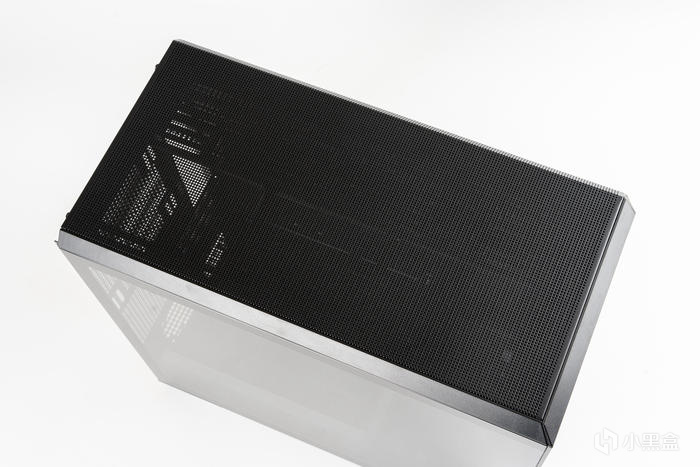

頂部同樣是MESH細孔網板，頂蓋的三面爲梯形導角立體造型

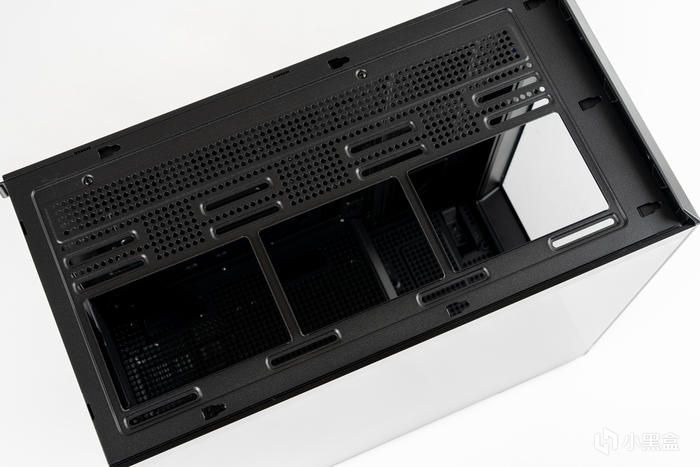

打開頂蓋內部的3x12cm或2x14cm的風扇位設計

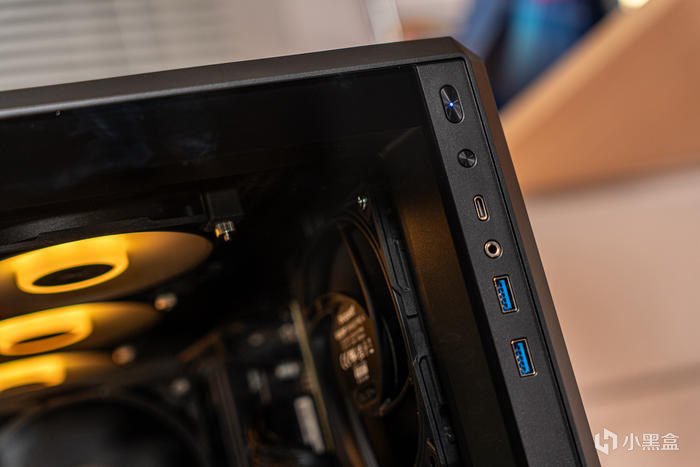

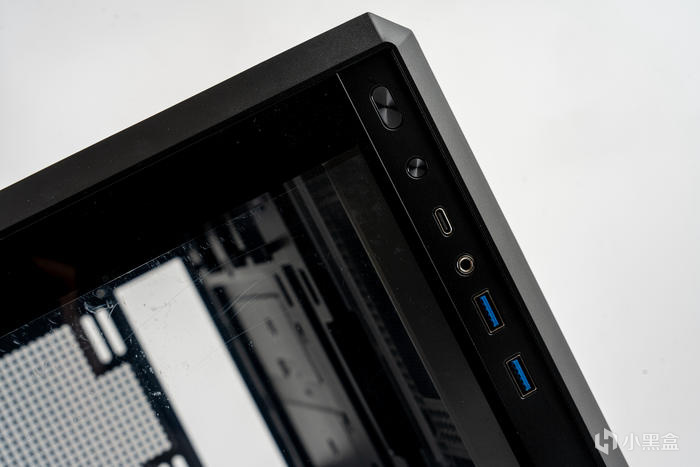

前置IO，從上至下依次爲開機鍵、重啓鍵、USB3.2 GEN2 10Gbps TYPE-C、耳機音頻2合一、USB3.0、USB3.0

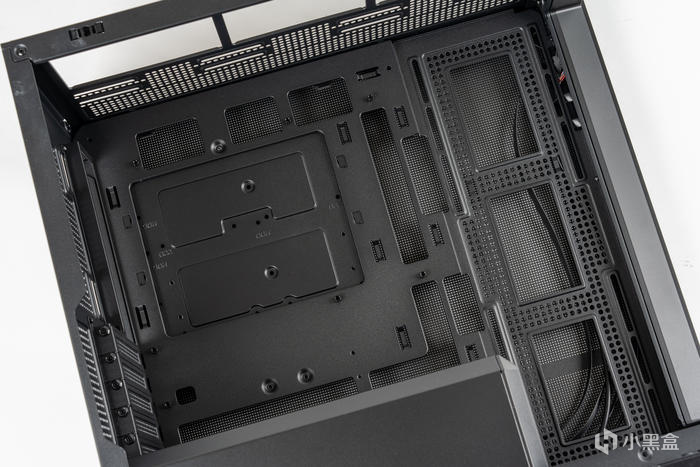

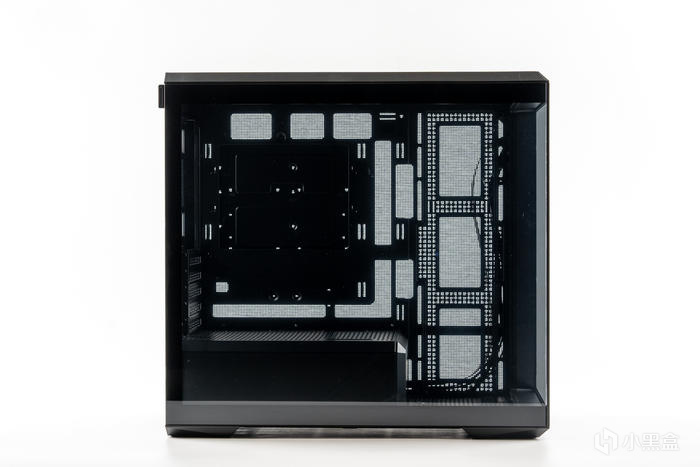

內部的主板安裝位與側邊360風扇冷排位，主板位兼容背插BTF所以有多處鏤空設計兼容

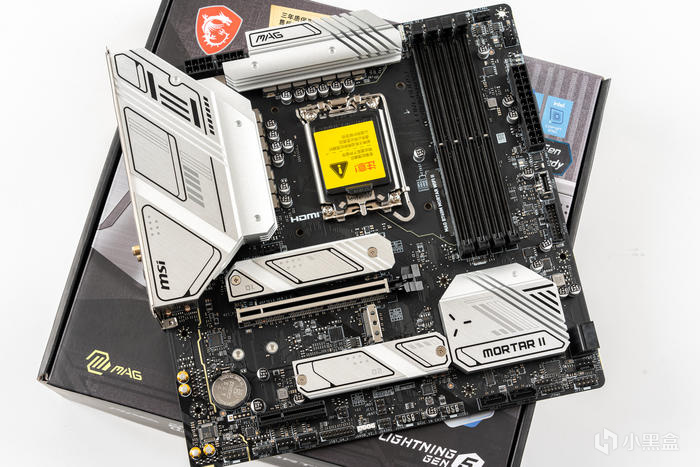

微星迫擊炮II MAG B760M MORTAR WIFI II

這次使用的主板是微星MAG系列的迫擊炮二代 B760M MORTAR WIFI II ，這代更新的最重要的點在於支持3條PCIE 4.0 M.2插槽和DDR5 7800+ MHz內存的支持，包裝依然是迫擊炮的風格中間大大的型號標識，左上角微星龍盾logo和三年質保800電話，右邊則是intel next Gen CPU READY和B760芯片組的雙標，底部則標識了MAG系列和支持lightning GEN 5

主板的本體非常厚重，擴展型散熱片採用原色可以讓主板黑白雙色皆可搭配，特別是其12路75A的智能供電（總共12+1+1），保持中端主板的強力規格，另外依然保持了PCIE5.0 X16的SMT顯卡插槽，WIFI6E無線和藍牙5.3，以及高達20 Gbps速率的lighting20G type-C口和三個10Gbps速率的USB3.2 GEN2X2

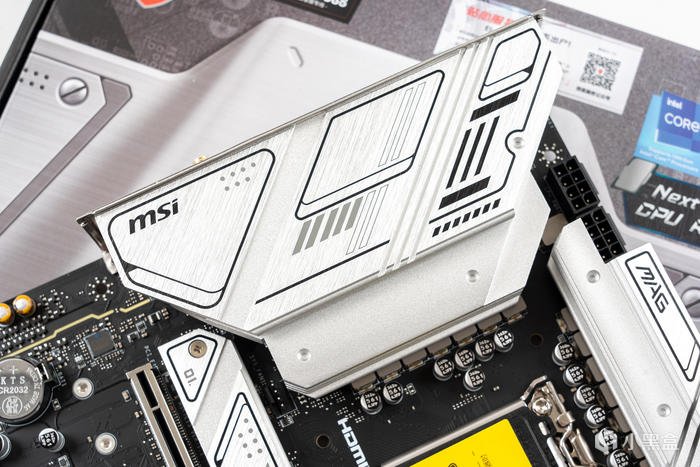

厚實的擴展型VRM供電散熱片，底部高性能導熱墊可以快速散發其強大供電產生的熱量，上面的拉絲效果和MSI的點綴可以說簡約即是美

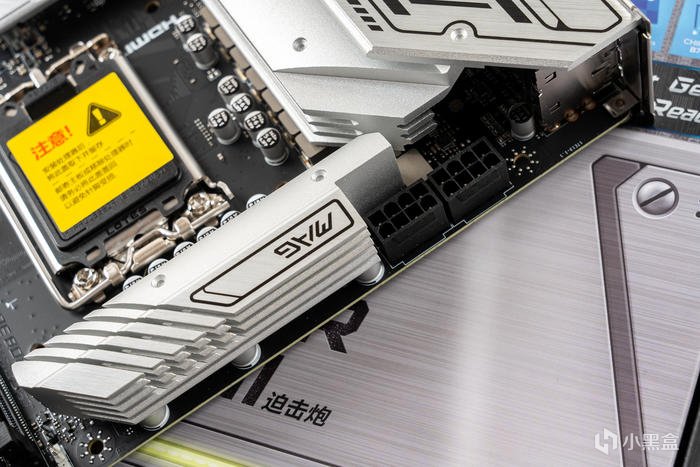

雙8P的供電已經成爲了迫擊炮的標配，畢竟功耗、核心數量都是成正比的，默認的14900K也是能很好的支持；頂部的VRM散熱片依然保持較厚實的高度和斜切紋理散熱，並上面標識了MAG系列

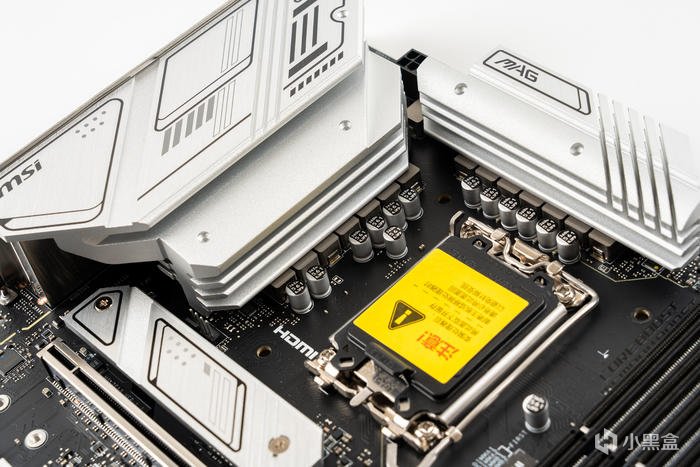

12+1+1相總計14路供電設計，主要規格是12相75A智能供電，配合微星第三代鈦金電感，能充分發揮14代處理器的性能潛力，不超頻下帶個14900KS也能輕鬆應付

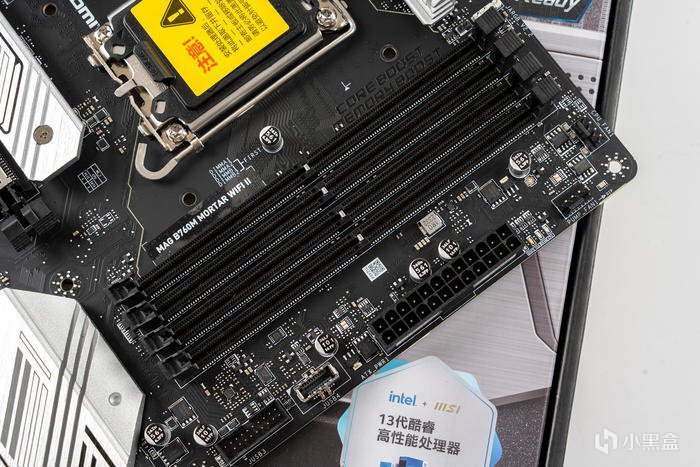

微星的DDR5 內存加速引擎Memory TRY IT !能使B760M迫擊炮II超頻速度支持高達7800+MHz，四條單邊卡扣且中間有加固設計，主板背面也能看到SMT貼片工藝提升內存性能

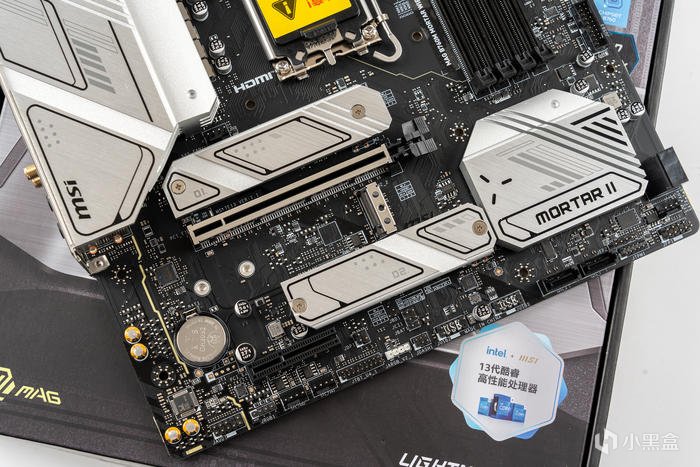

PCIe擴展區域，一條配備鋼鐵裝甲加固的PCIe5.0 X 16，下面是一條開放式的 PCIe 4.0 X 4

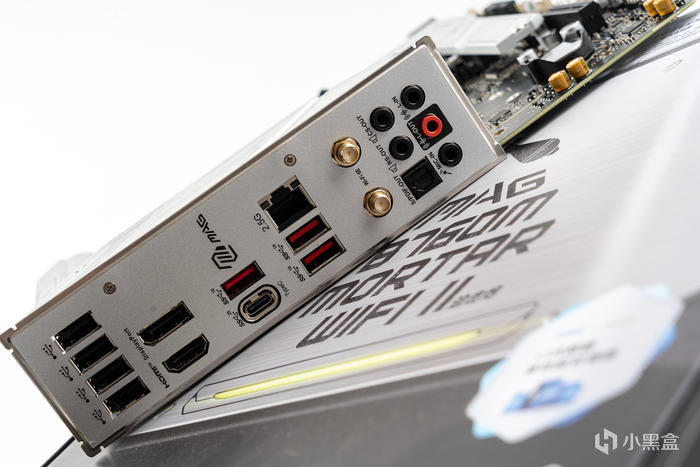

一體式IO護盾背板，從左至右的接口IO依次提供瞭如下接口：4個USB2.0、集顯DP和HDMI口、1個20Gbps的USB3.2 GEN 2X2 Type-C口、3個10Gbps的USB3.2 GEN2 Type-A口、2.5G有線接口、WIFI6E接口以及7.1聲道音頻接口

影馳（Galax） GeForce RTX 4070Ti 金屬大師 OC 12GB

顯卡使用的是影馳GEFORCE RTX 4070TI金屬大師OC，採用AD104核心，60組SM單元，CUDA Cores數量7680個，L2緩存49152KB，晶體管數量爲358億個，顯存是12GB、192bit、21Gbps速度、504GB/s帶寬的GDDR6X顯存，而這款RTX 4070TI金屬大師OC則是2310Mhz的基礎頻率，2655Mhz的加速頻率，以及285W TGP、MAX320W

GEFORCE RTX 4070TI金屬大師OC的本體，依然全金屬設計，但改去圓潤的邊框變爲棱角分明的長方體風格，而其尺寸爲三槽不到：311*125*60mm(不含擋板)，323*140*63mm(含擋板)，屬於40系顯卡中非常小的尺寸，這款寒光星δ散熱系統終於不再是40系統一的600W超大規格

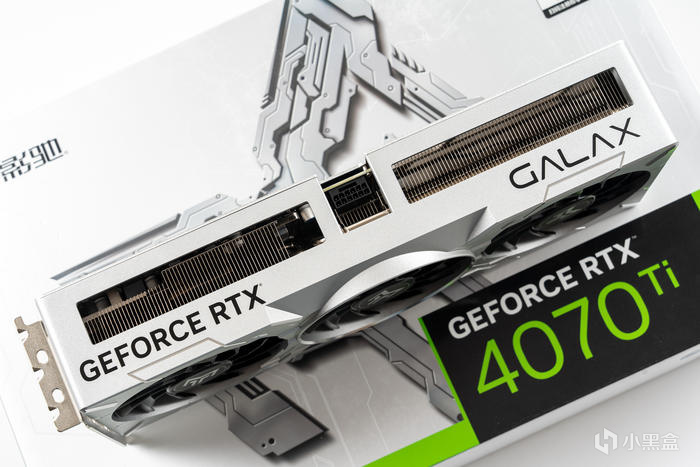

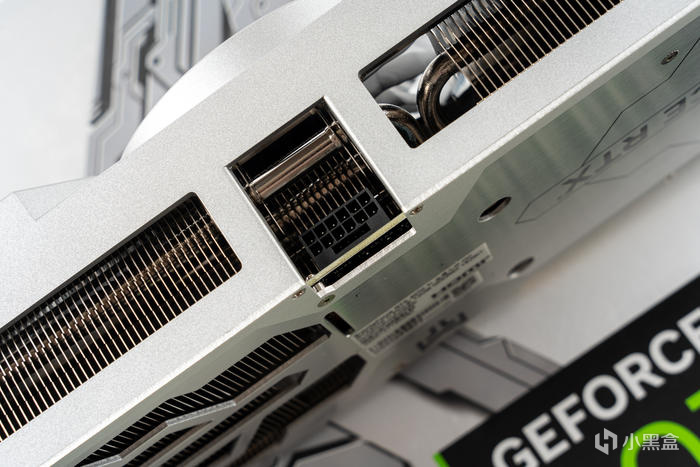

顯卡60mm厚,接近三槽厚度（三槽厚度63mm），擋板沒有全佔頂部空餘3mm，頂部平整的設計，中間兩個長方形的鏤空出風散熱，中間爲12VHPWR供電接口

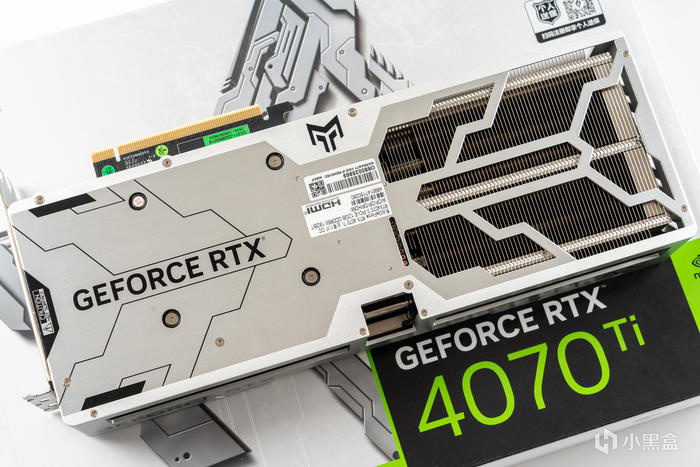

RTX 4070TI金屬大師OC的背板爲全金屬的設計，PCB也是非常短几乎只有顯卡長度的一半，所以右邊用於散熱的鏤空特別多

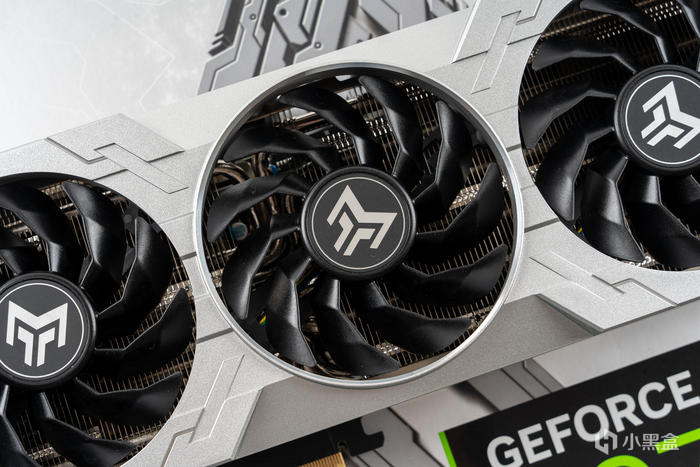

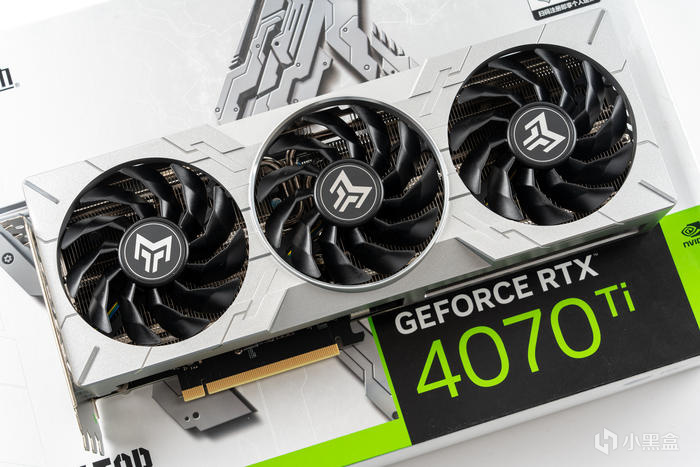

整個顯卡散熱器僅有的三個圓形非直線條修飾，3個102mm超大淨霜風扇，三摺扇葉設計提供更強風力和更大風量

40系顯卡標配的12VHPWR新型供電接口

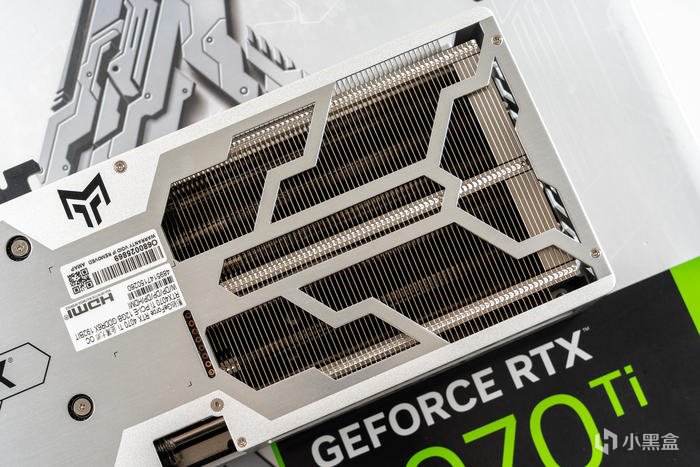

顯卡PCB比較短，右側將近一半是鏤空散熱，散熱鰭片非常工整，背板做了金屬大師METALTOP的logo造型

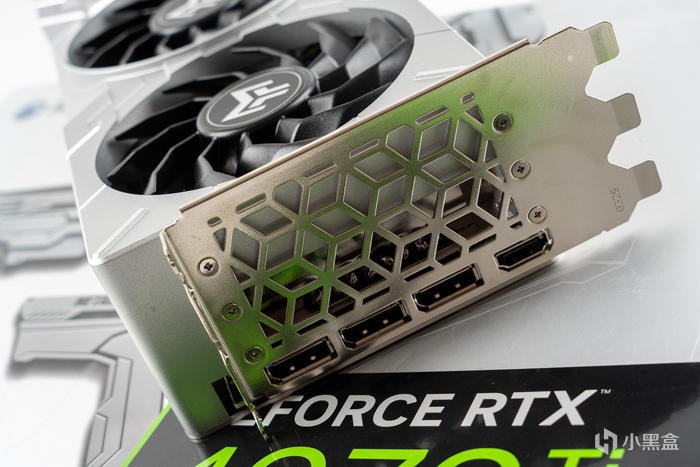

顯卡的輸出接口依然是標準的3DP1.4A+1HDMI2.1

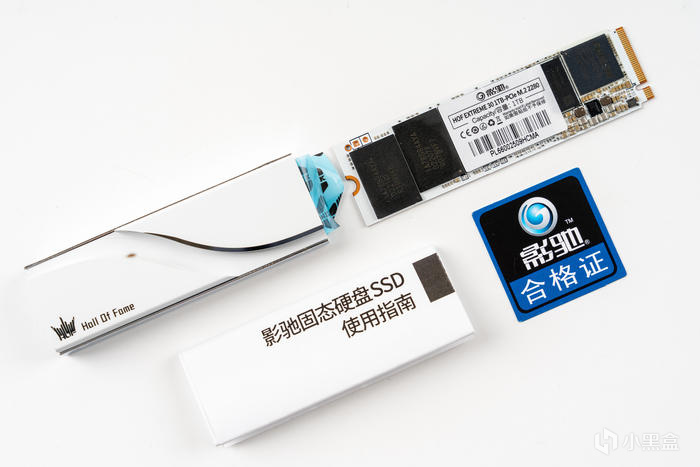

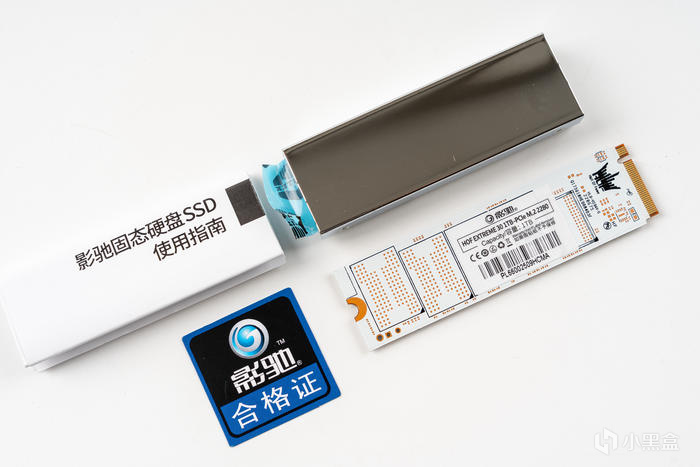

影馳 HOF EXTREME30 PCIE4.0 1TB SSD 固態硬盤

固態硬盤選用了影馳的HOF EXTREME30 PCIE4.0 1TB ，提供了五年質保而且還支持個人送保

純白定製的HOF OF FAME 曲鏡白泳散熱器，全鋁CNC工藝和曲面設計，不僅散熱優秀且馬甲曲線靈動感十足

這款HOF EXTREME 30 採用來自羣聯的8通道主控完全體PS5018-E18，以及3D NAND顆粒，支持NVMe V1.4，能提供高效IOPS和連續讀寫速度可達7GB/s

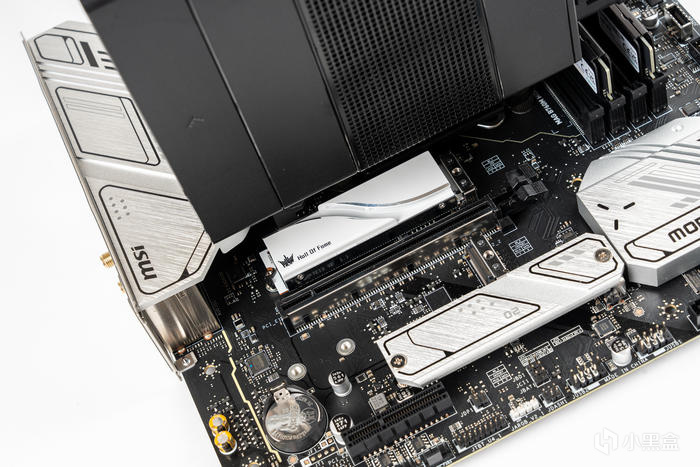

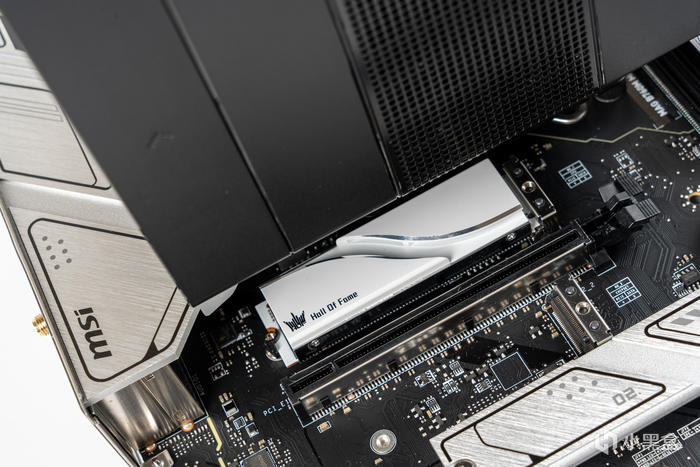

這款固態在風冷散熱器下的主板安裝狀態

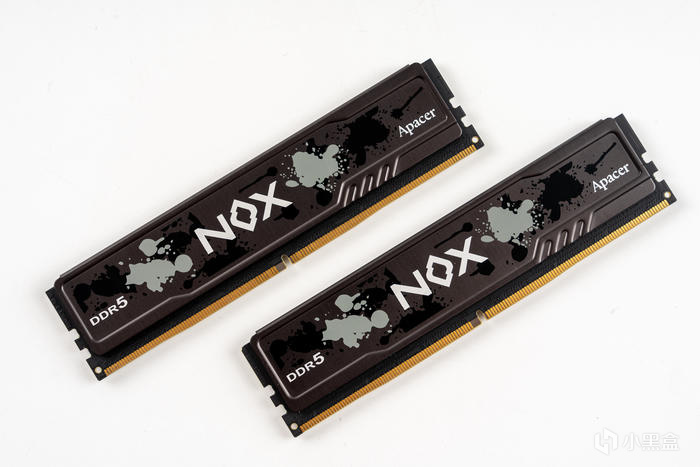

宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

內存是來自宇瞻的無光內存套條——NOX暗黑馬甲

NOX暗黑馬甲爲宇瞻首款DDR5電競系列內存，在效能、容量、穩定性及能耗上都有顯著提升

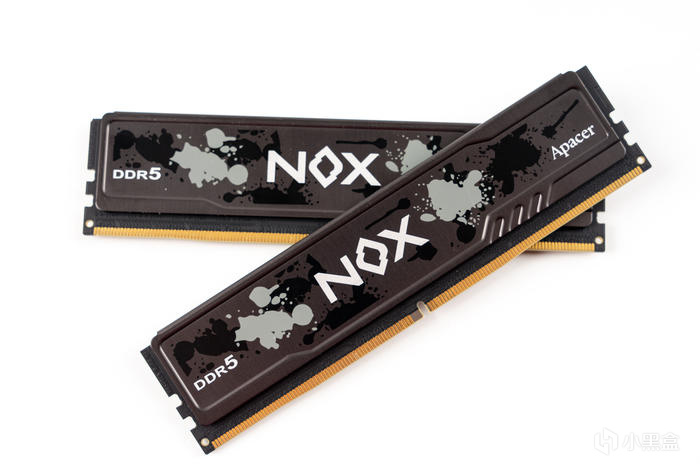

迷彩風格的低調潑墨意向，這一套條規格爲DDR5 6400 16G*2，時序C32-39-39-84,電壓1.4V，並且採用的是海力士A-DIE顆粒超頻能力不俗

這款內存爲矮條設計，所以基本在正常的風冷散熱器中都能正常安裝，哪怕雙塔雙扇的情況下也能從容應對

九州風神（DEEPCOOL）阿薩辛4 風冷7熱管280W散熱器

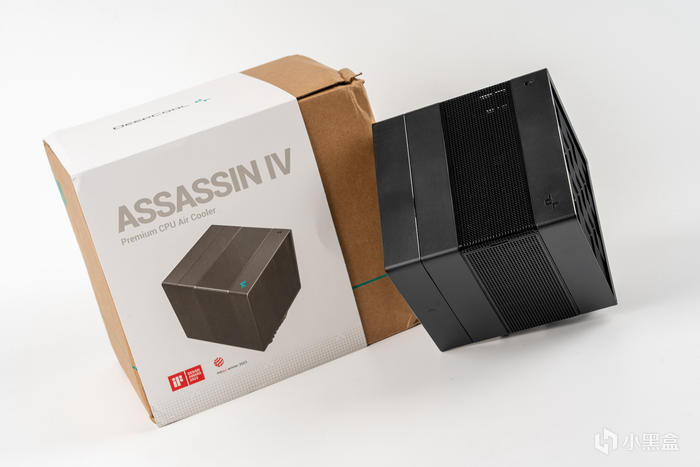

散熱是阿薩辛4風冷散熱器，它使用了7熱管雙塔雙扇設計，具有雙向恆定熱平衡熱管與280W解熱能力，兩把風扇都使用了三相六級PWM電機和FDB液態軸承

散熱器本體，拿在手中這1575g的重量相當沉甸甸

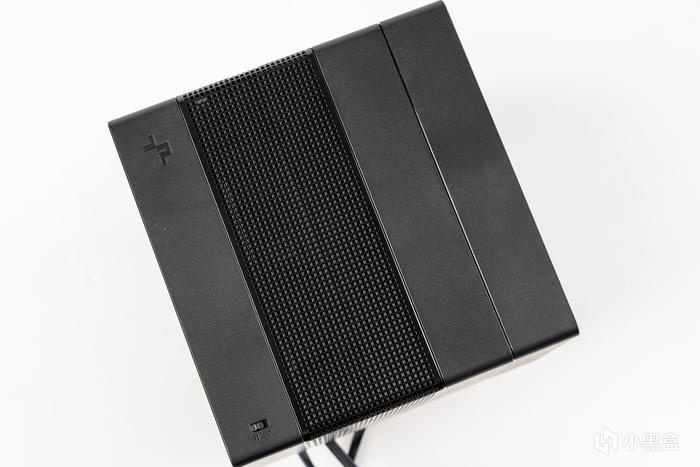

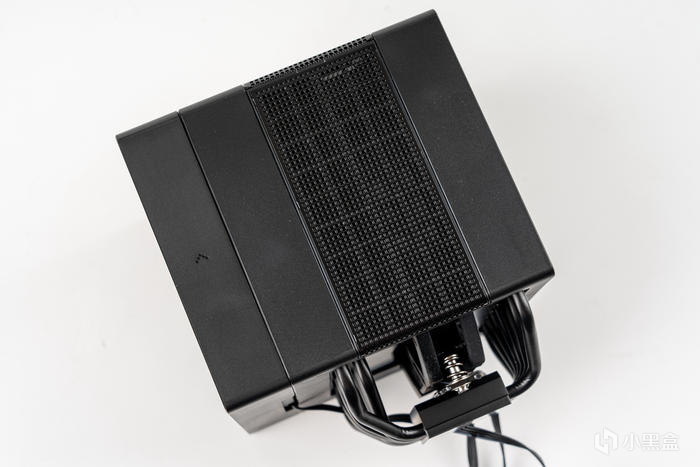

中間爲磁吸頂蓋，這裏放反的角度，左下角一個風扇調速開關，這兩檔可在1700RPM/1350RPM之間切換，可爲靜音用戶考慮，而左上角有一個九州風神帶LED燈的logo

側面一樣的設計，一把反葉120mm風扇標註了風扇安裝朝向

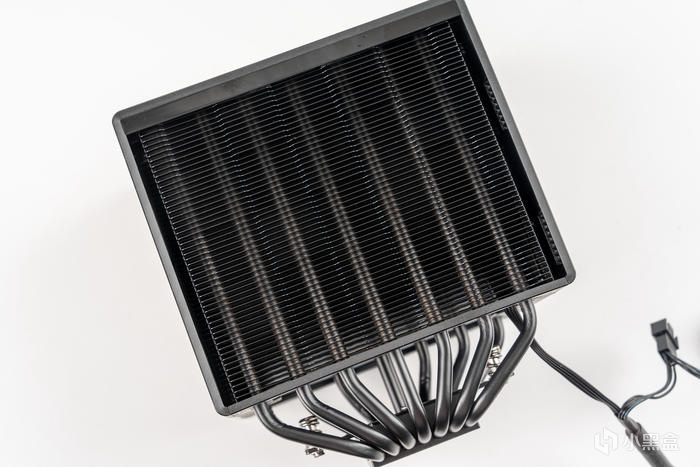

七根熱管均勻的分開排列

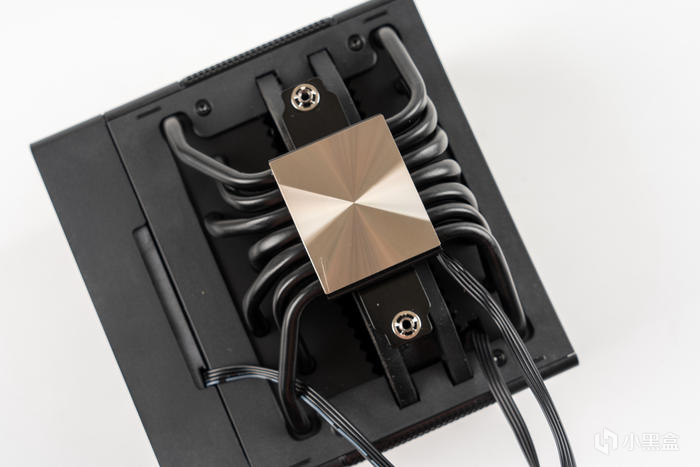

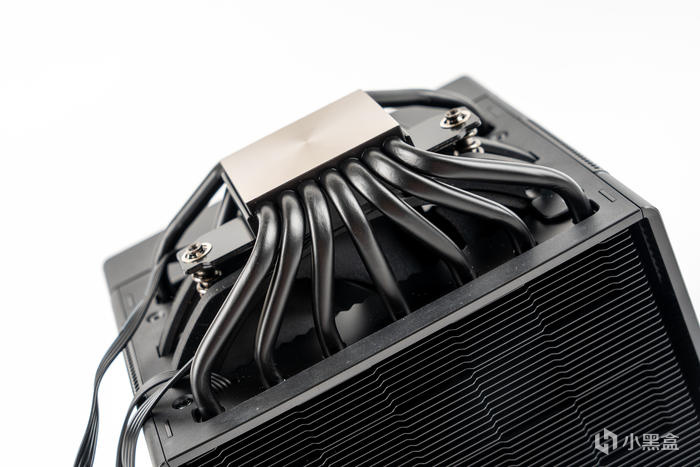

微凸精雕純銅底座，配合壓力扣具能更緊密的貼合CPU底座

靠近內存一側的黑化矩陣式鰭片組，可有效降噪和增加散熱效率

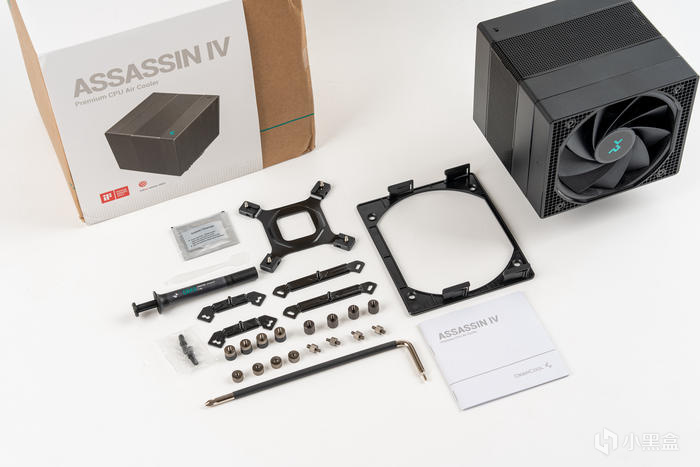

阿薩辛4的全家福

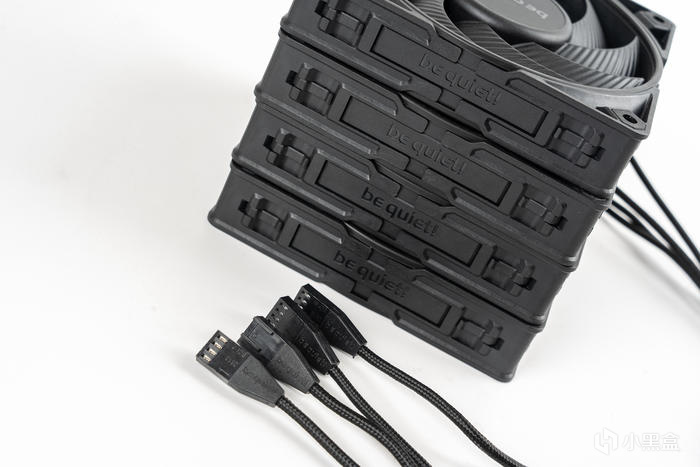

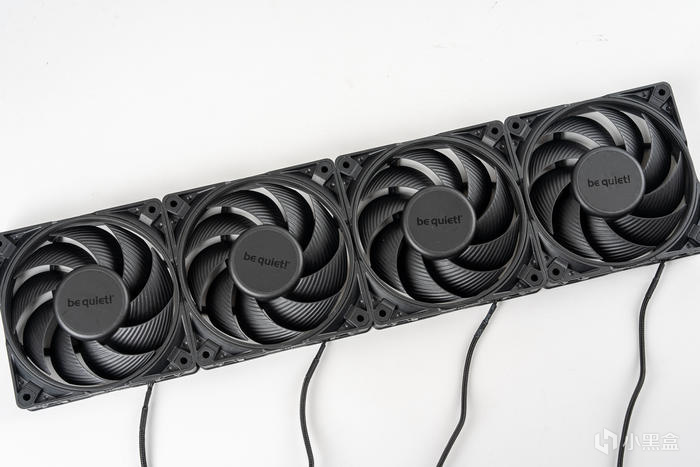

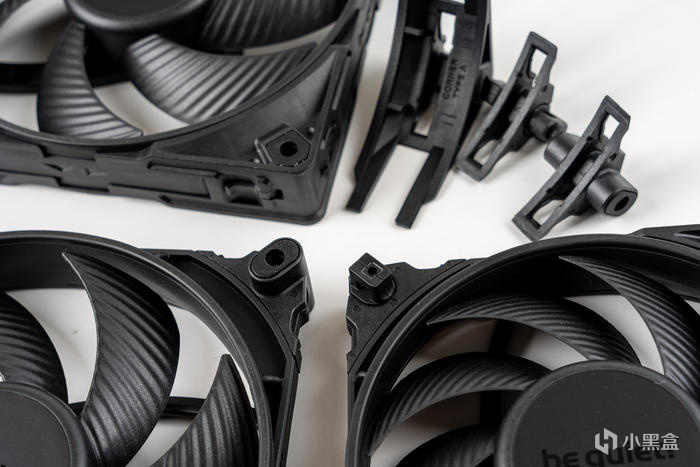

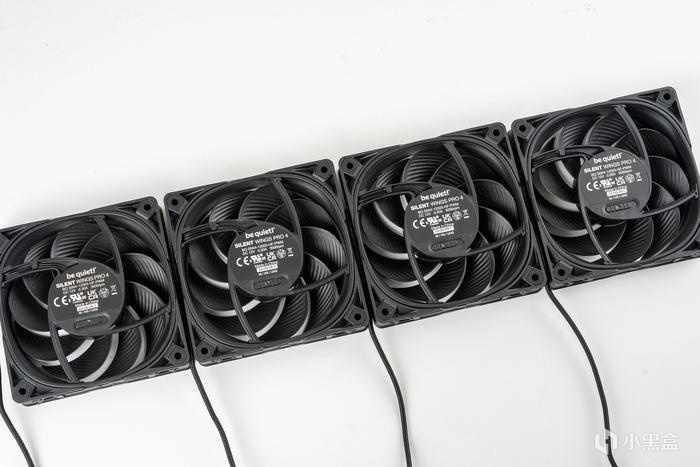

德商德靜界（be quiet!）SILENT WINGS PRO 4 120mm PWM

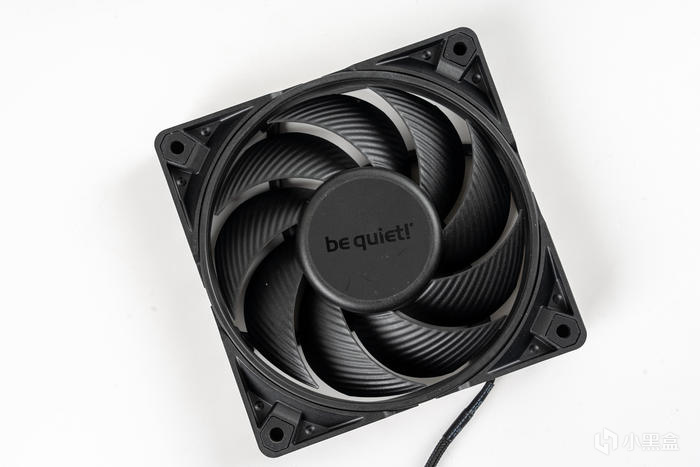

德商德靜界（be quiet!）的SILENT WINGS 系列一直是低噪音風扇的代名詞，目前已經更新到了第四代，而其特殊的水波紋扇葉與漏斗狀風扇邊框設計依然得到了傳承，而SILENT WINGS PRO 4嚴苛的製造工藝使扇葉與邊框之間距離再度縮短，使得這把標準12025風扇能在3000轉下獲得142.5m3/h的風量、5.31mmH2O的風壓，而噪音只有36.9dB(A)。這次使用了四把，其中一把用於阿薩辛4的前置，另三把用於主板側邊的進風風扇
