⭕️前言

又到一年雙11，今年的PC硬件價格整體都算是處於比較低的價位，想必很多人會趁着雙11大促組裝一臺屬於自己的臺式主機，今天就來分享一下我剛組裝的這臺ITX主機，機箱雖小，但是也塞下了最新一代的RTX40系顯卡+13代i5處理器，可以說是集尺寸、性能、顏值於一體，下面就來這套裝機方案吧。

⭕️整機展示

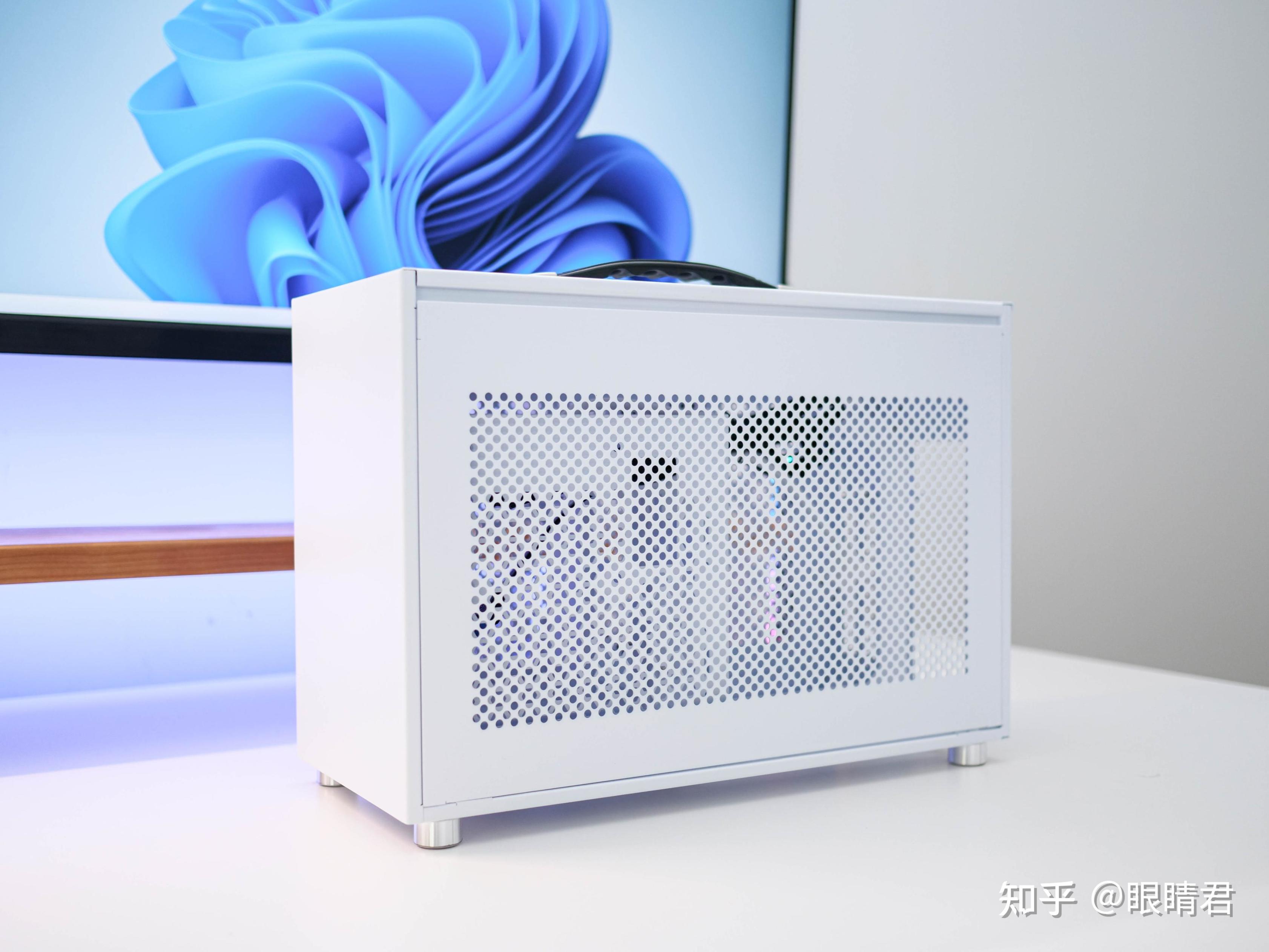

機箱使用的是機械大師9月份新上市的iF3邏輯庫，兼顧了ITX的體積和硬件兼容性，設計非常不錯。

機箱尺寸長355mm*寬159mm*高240mm，體積大約13.5L，可以輕巧的放在桌面，這也是很多ITX用戶的關鍵使用需求。

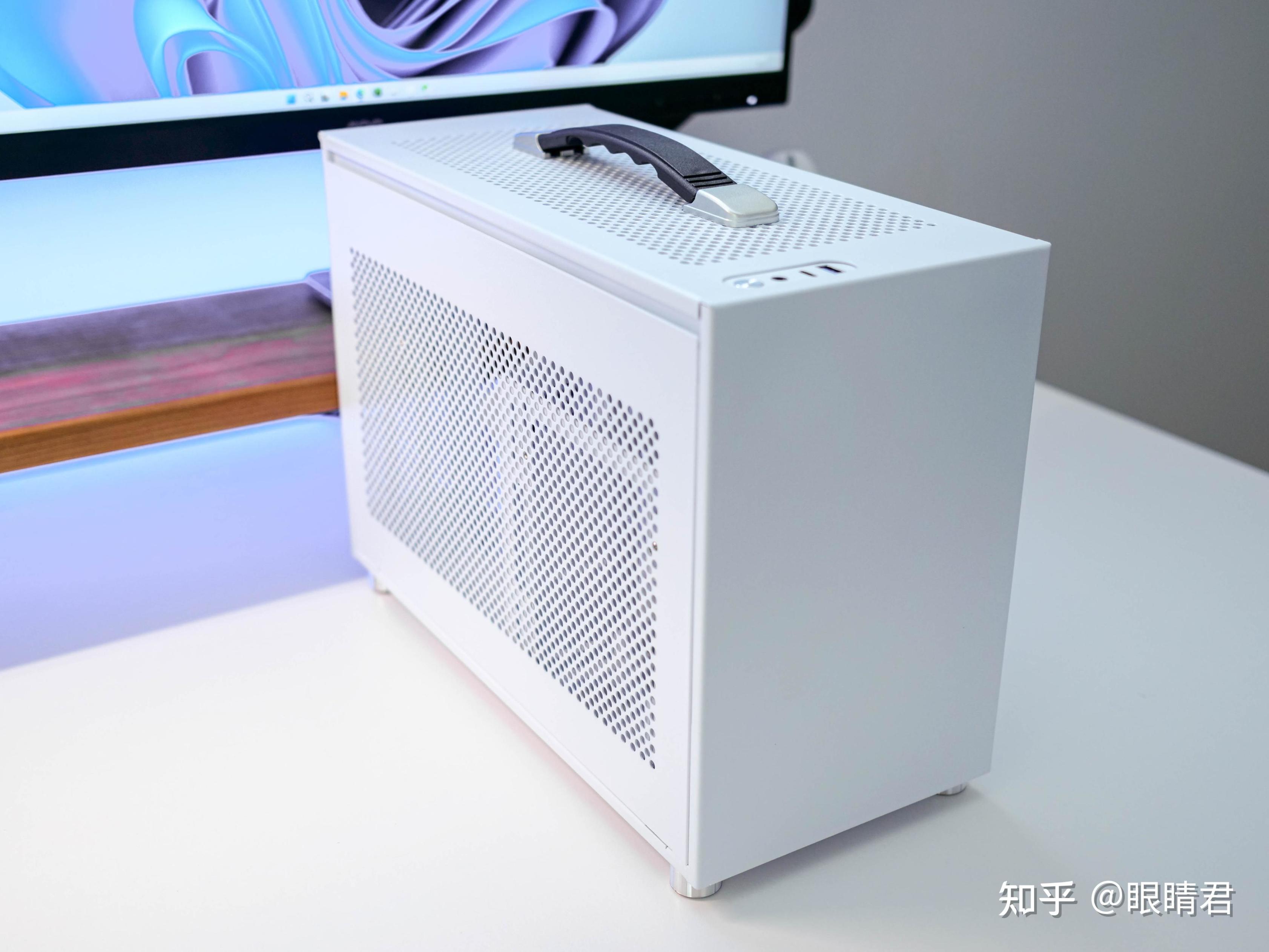

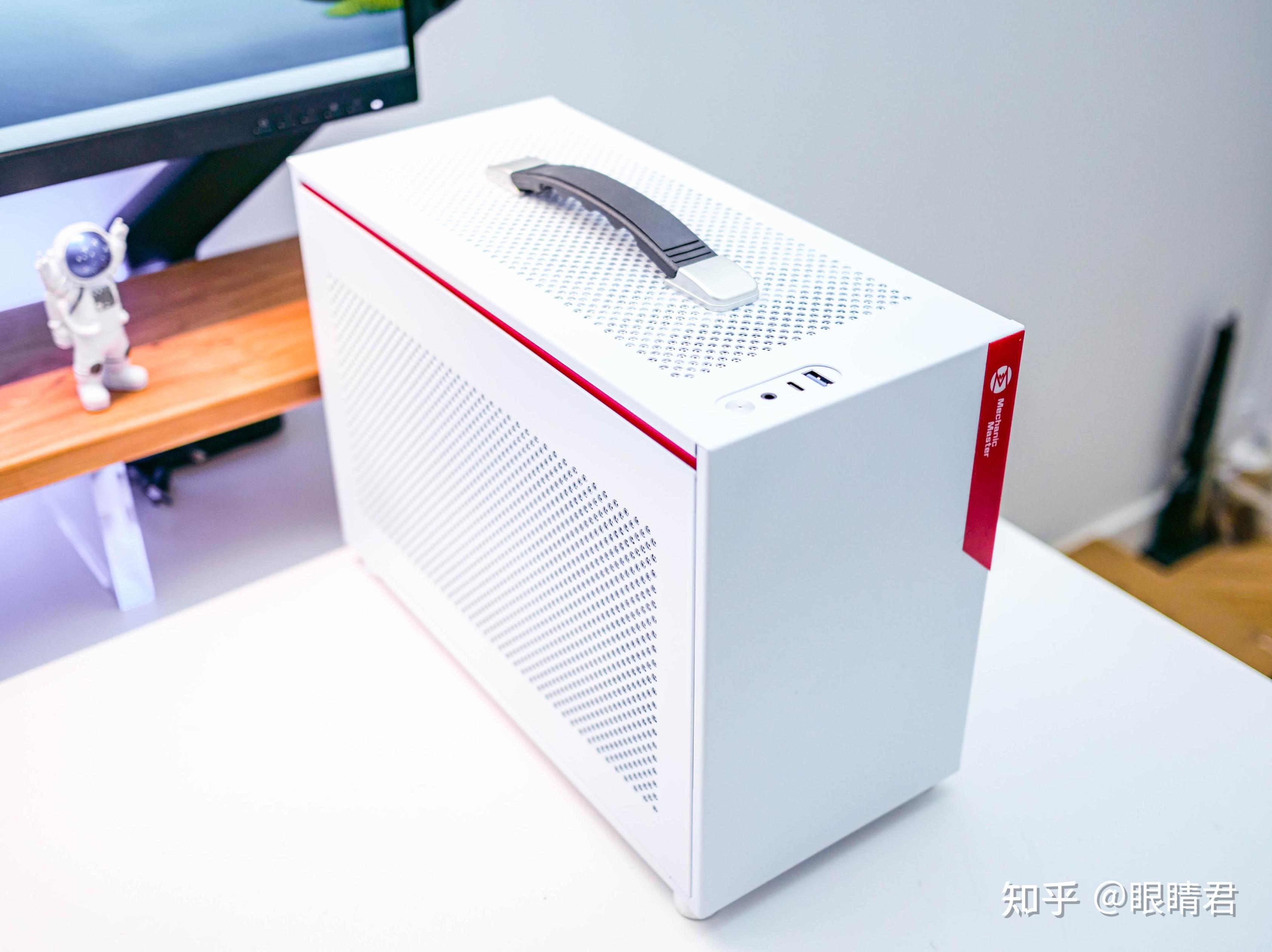

機箱自帶提手，這也是現在很多ITX機箱的標配，方便用戶移動主機。

白色機箱搭配紅色裝飾條，機械大師iF13邏輯庫有黑白兩色可選，不管是紅白配還是黑紅配，效果都不錯。

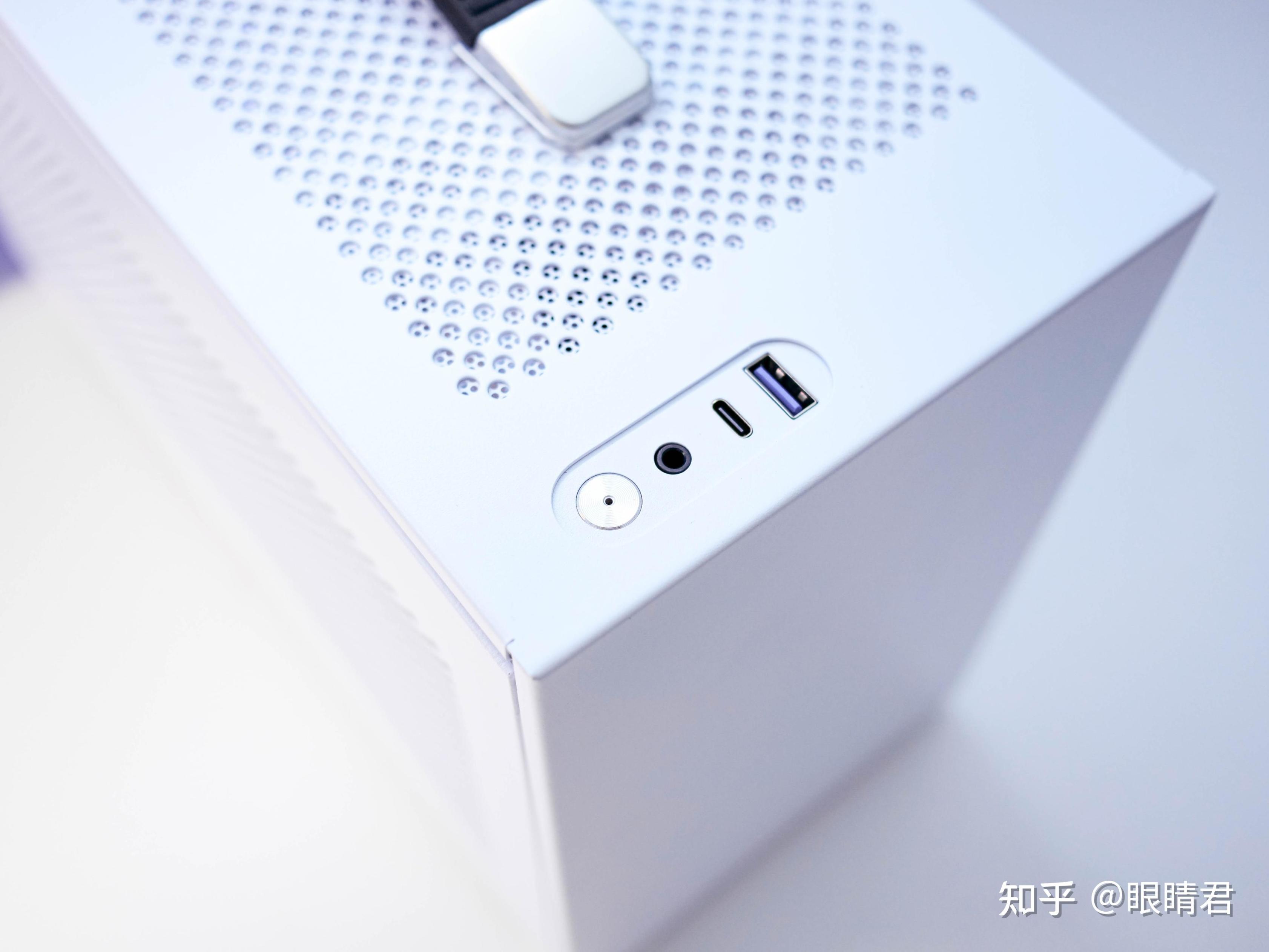

機箱的前置IO和開關鍵位於機箱頂部前沿，也是爲了桌面上使用方便，機械大師iF13前置IO提供一個3.5mm音頻、一個USB C口和一個USB A口，USB C口支持最大10Gbps傳輸速度，方便用戶搭配現在的PSSD硬盤產品使用。

從背部能看出來機箱佈局，電源通過延長線連接，顯卡和主板非直插，也是這個尺寸的ITX機箱普遍採用的佈局設計。

內部空間，還算富裕，電源倉和主板同側，走線也有足夠空間。

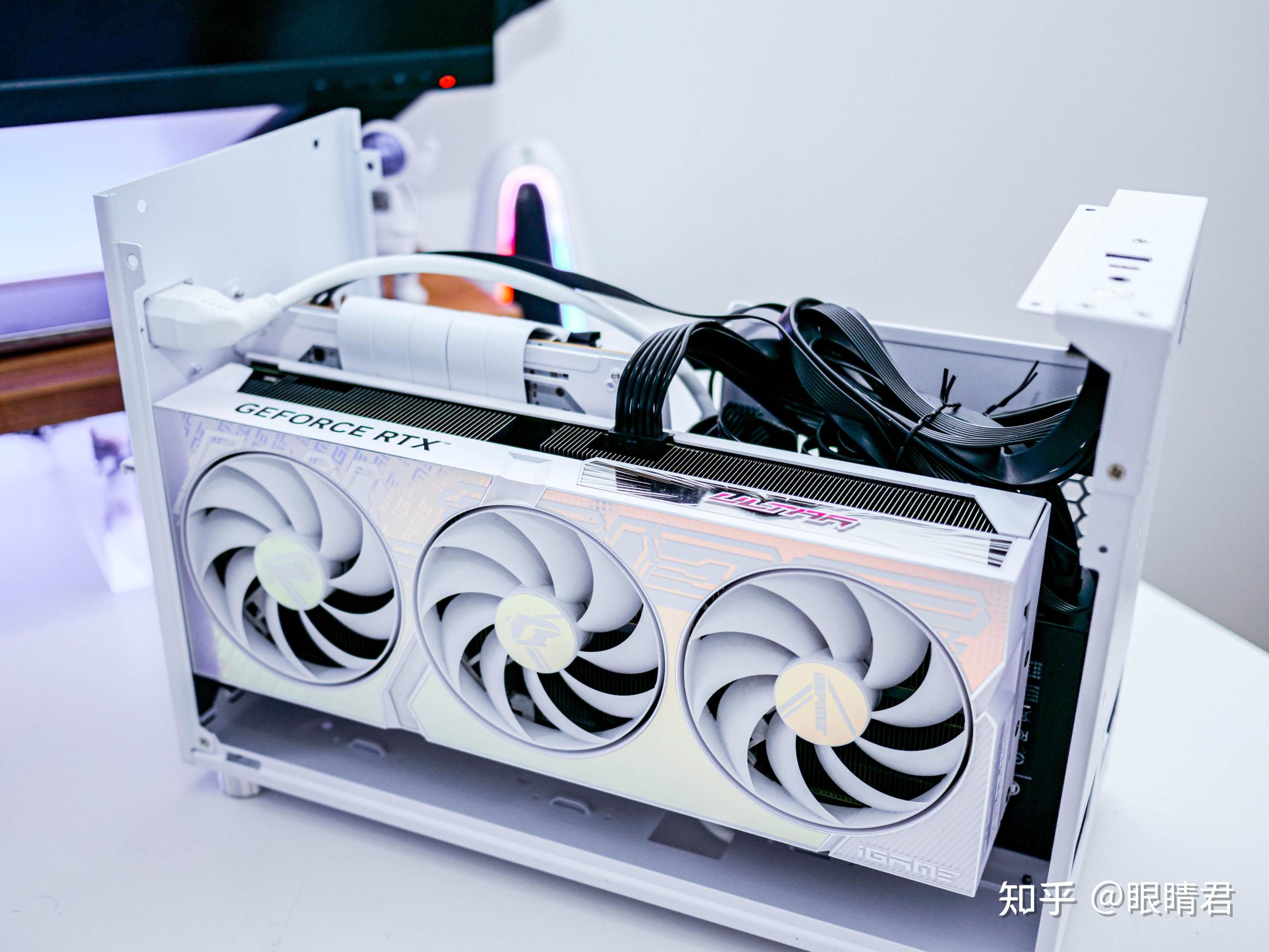

顯卡一側，直插RTX 4070Ti這樣的三槽大卡，顯卡通過延長線連接主板。白色的七彩虹iGame RTX 4070Ti Ultra顯卡配白色的機械大師iF13還是很搭的。

⭕️配置介紹

以上是本次裝機的配置詳情，CPU是13代特供版i5-13490F，雖然intel 14代CPU這兩天已經發布上市，不過首批上市的只有14600K/14700K這種不鎖頻型號，從性價比來說目前還是13代更適合。主板是七彩虹最新上市的B760I D5版本，集成104微碼，後期使用升級13600K/14600K也完全可以。

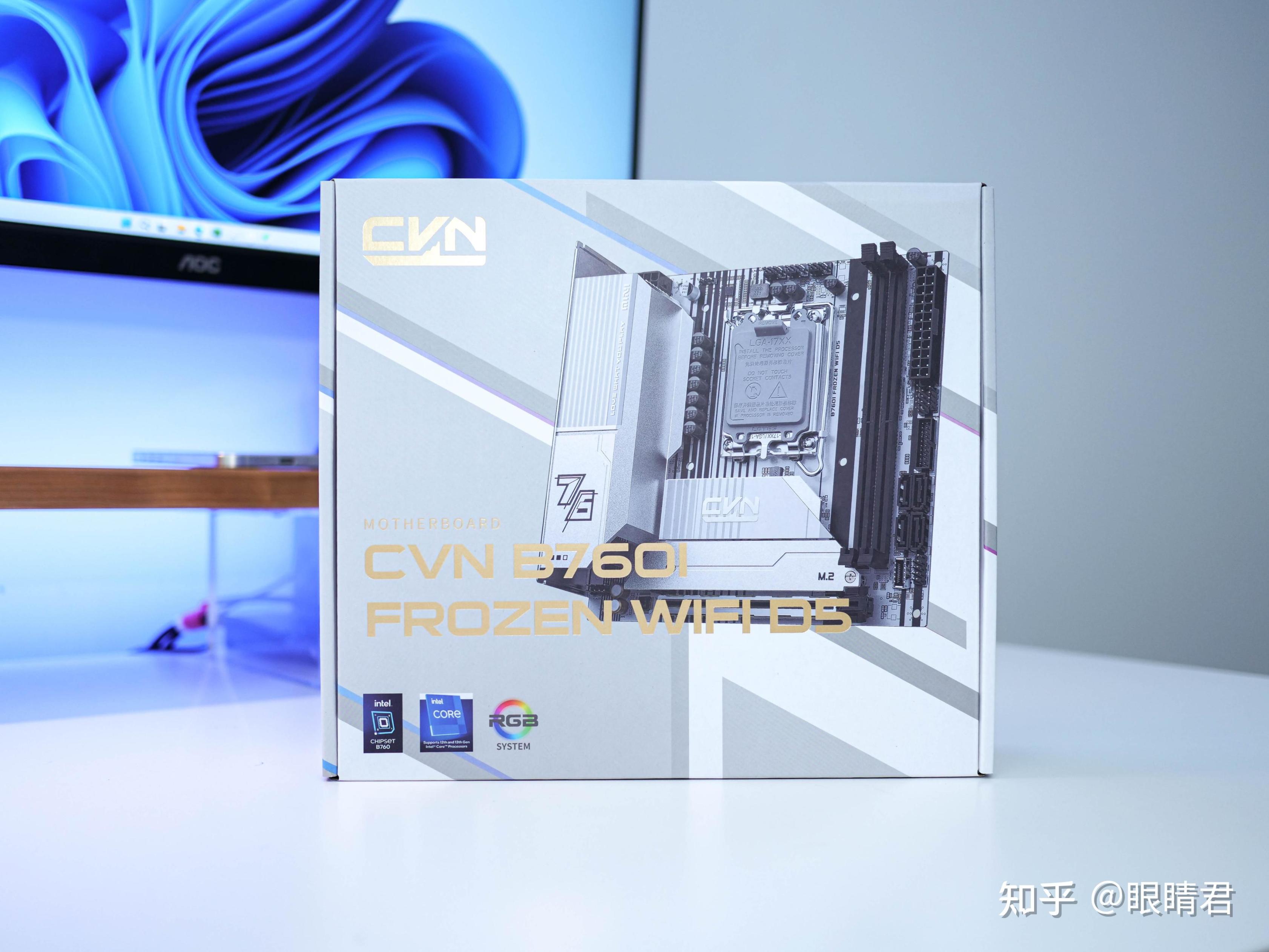

主板：七彩虹CVN B760I FROZEN WIFI D5 V20（首發活動到手949元）

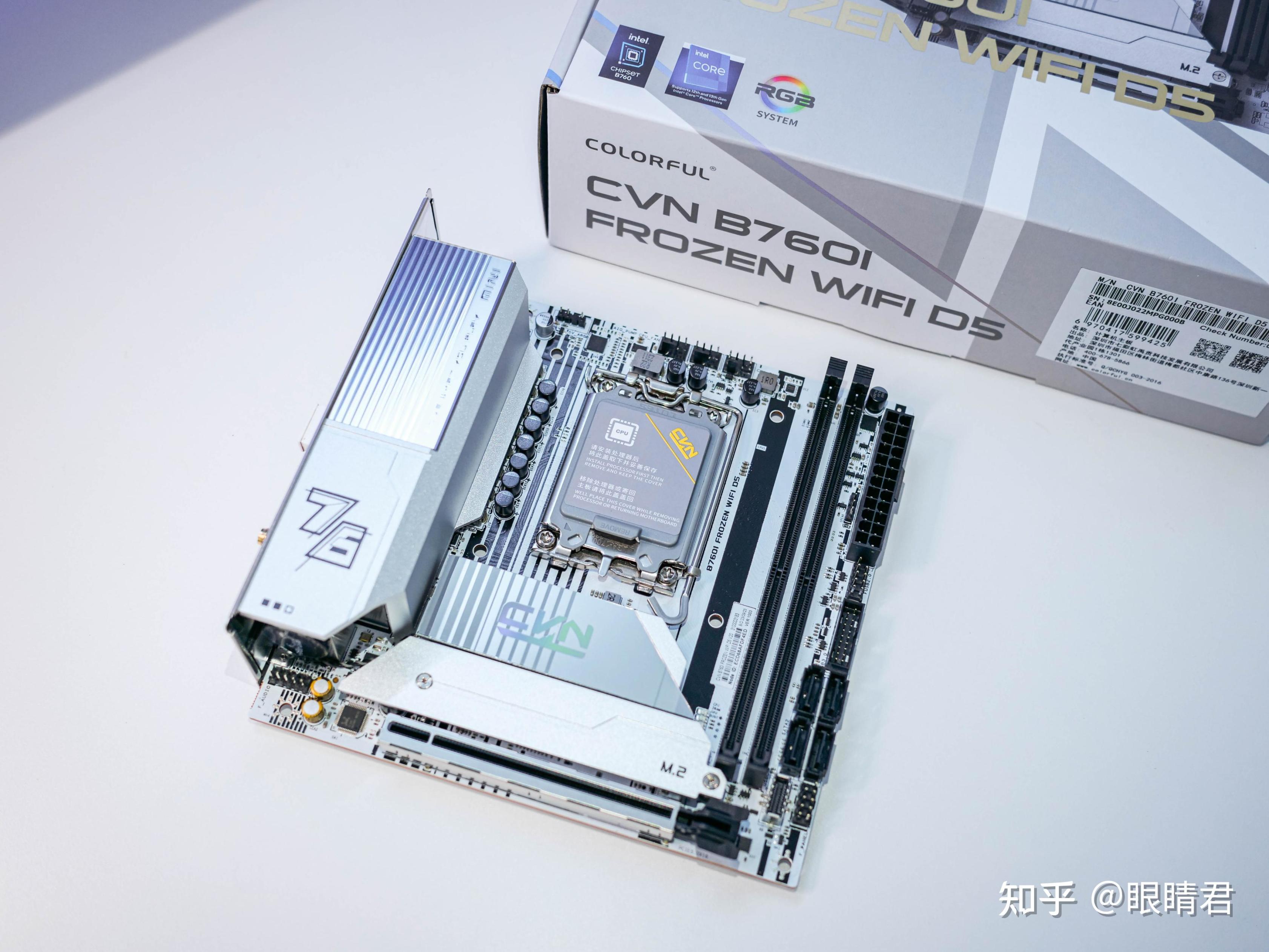

七彩虹CVN系列的ITX主板我用過很多次了，本次裝機則使用的是七彩虹最新推出的CVN B760I FROZEN D5主板，支持intel最新14代CPU，算是中端價位ITX裝機非常值得選擇的一款主板。

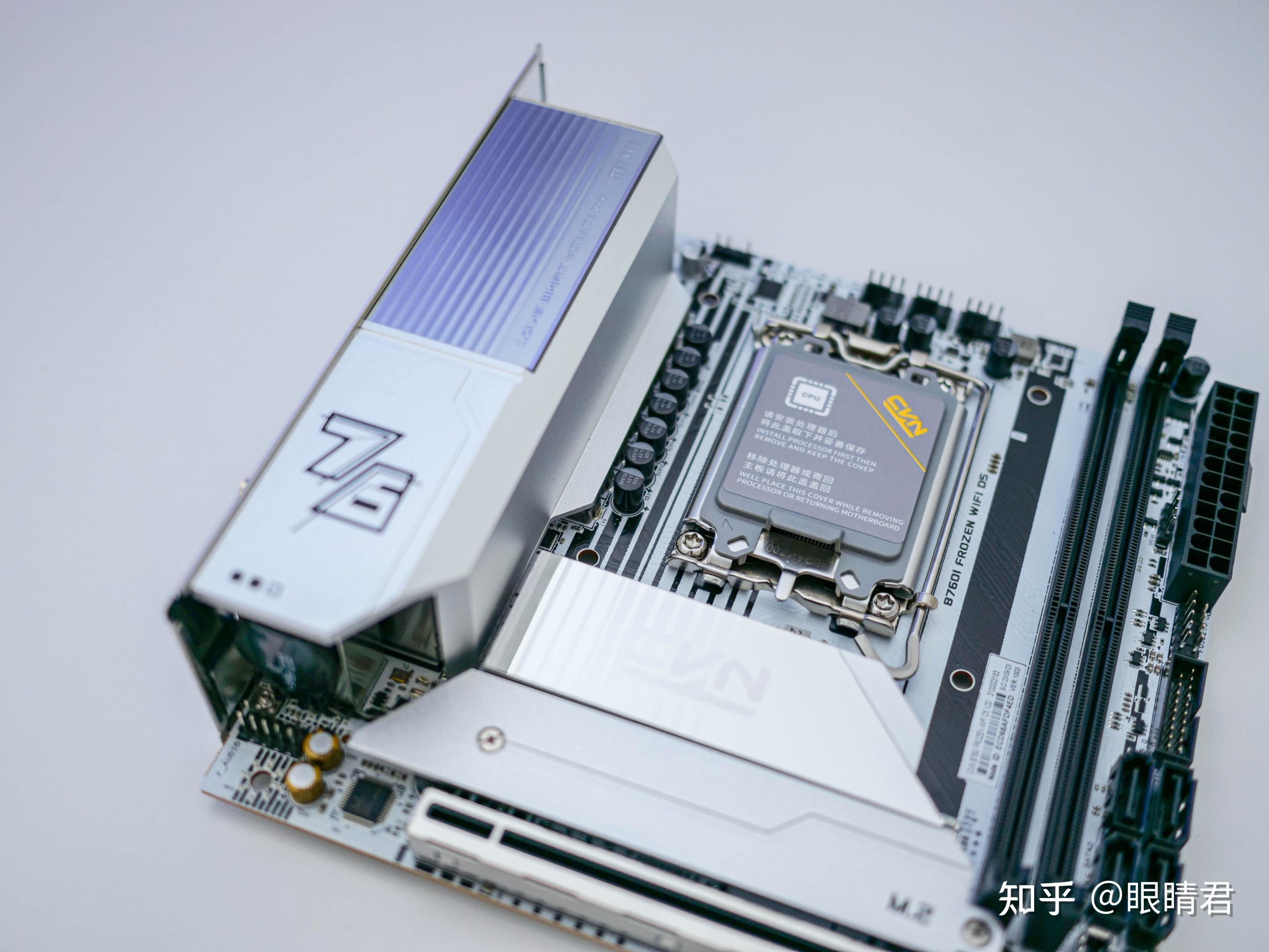

主板和D4版一樣白色PCB搭配銀色金屬散熱裝甲，在外觀上和D4版本有輕微差別，散熱裝甲使用了淺色鏡面裝飾，個人覺得顏值又高了不少。

主板供電方面，7+1+1相強化供電，核心採用90A高規格Dr.Mos，對比D4版本30A規格，提升不少，可以搭配不超頻的i5/i7處理器使用，如果CPU散熱允許，搭配13600K/14600K這樣級別的CPU也完全可以。作爲一款最新上市的主板，七彩虹CVN B760I FROZEN D5主板出廠即支持intel即將發售的14代酷睿CPU。

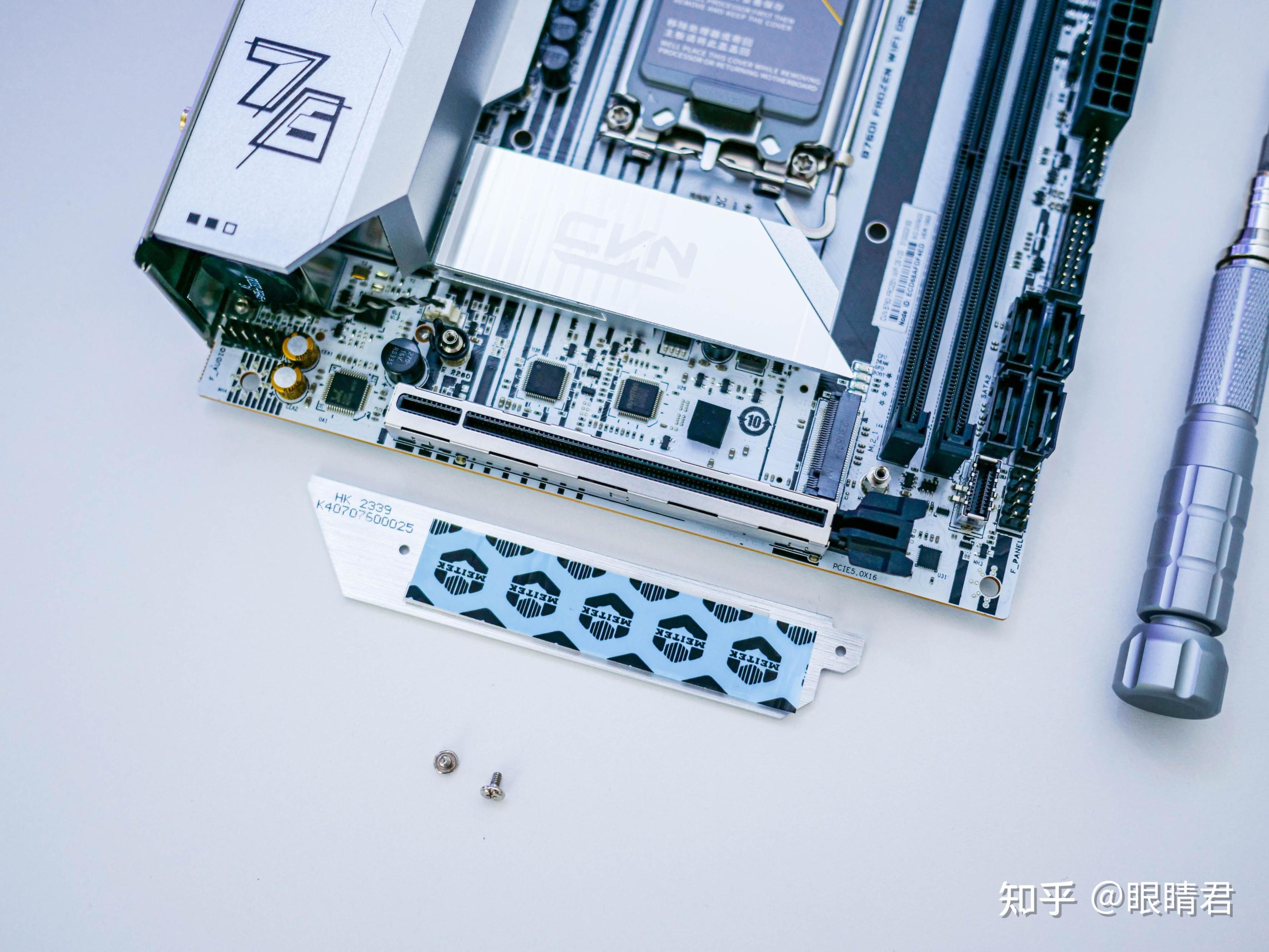

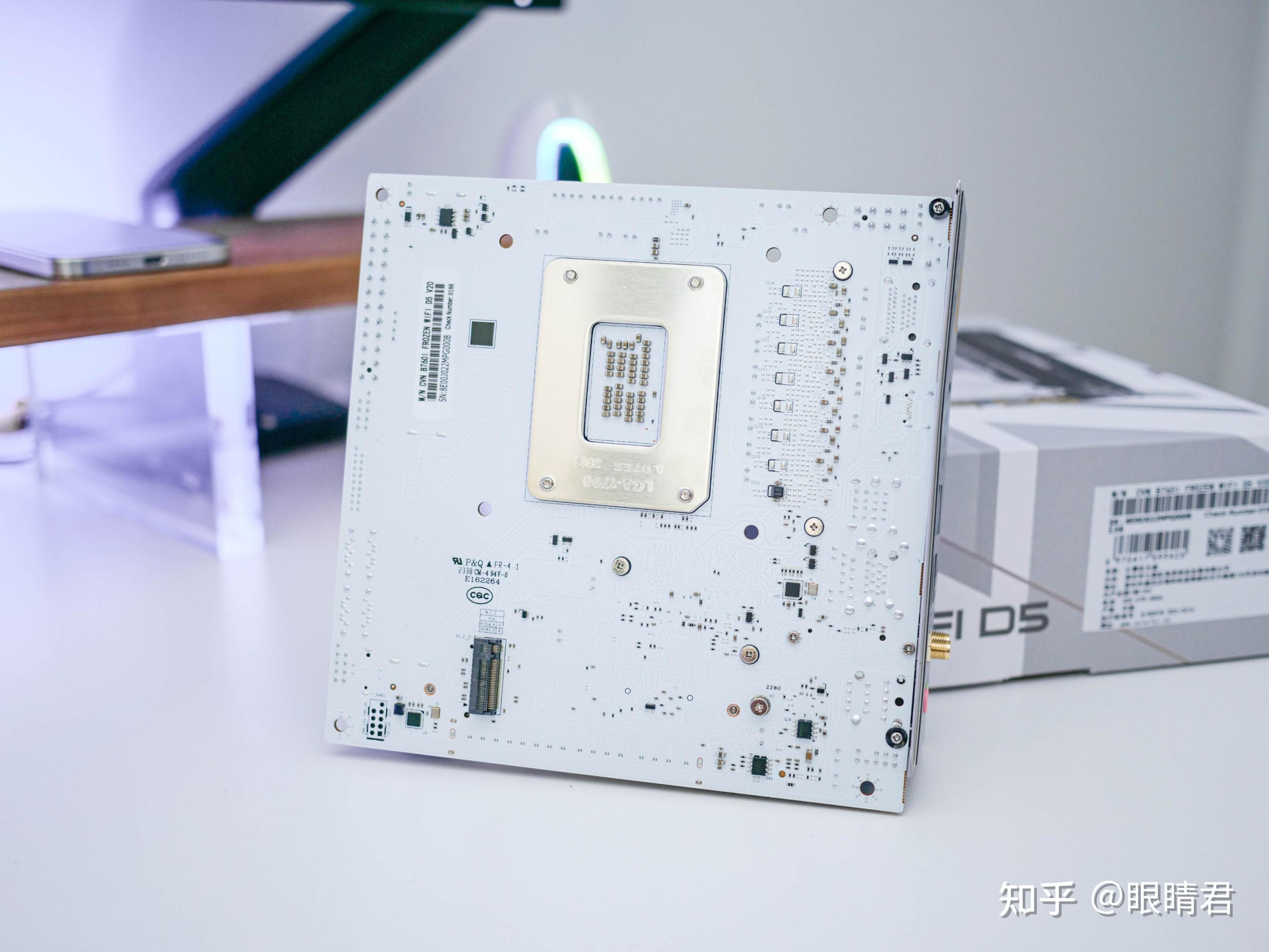

主板配置兩個PCIe 4.0 M.2硬盤接口，一個位於主板正面，一個位於主板背面。

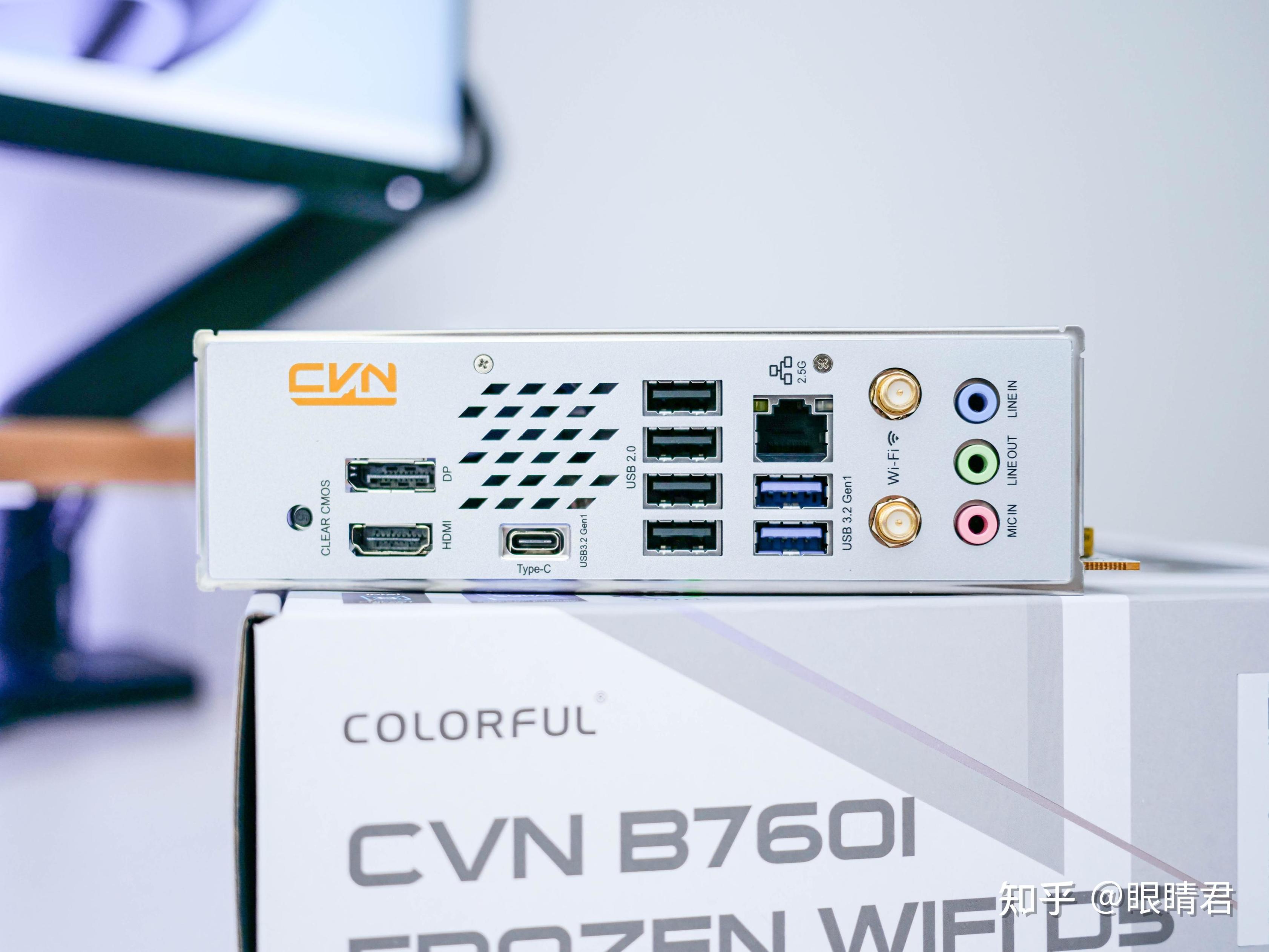

後IO採用一體式擋板方便裝機，也能更好得保護後置接口。後IO接口提供了1個HDMI、1個DP顯示接口、1個USB 3.2 Gen 1 Type-C接口、2個USB 3.2 Gen1 Type-A接口、4個USB 2.0接口，1個2.5Gbps網線接口和3.5mm的耳機、麥克風接口。主板標配intel WiFi6無線網卡，同時支持藍牙和WiFi6無線。

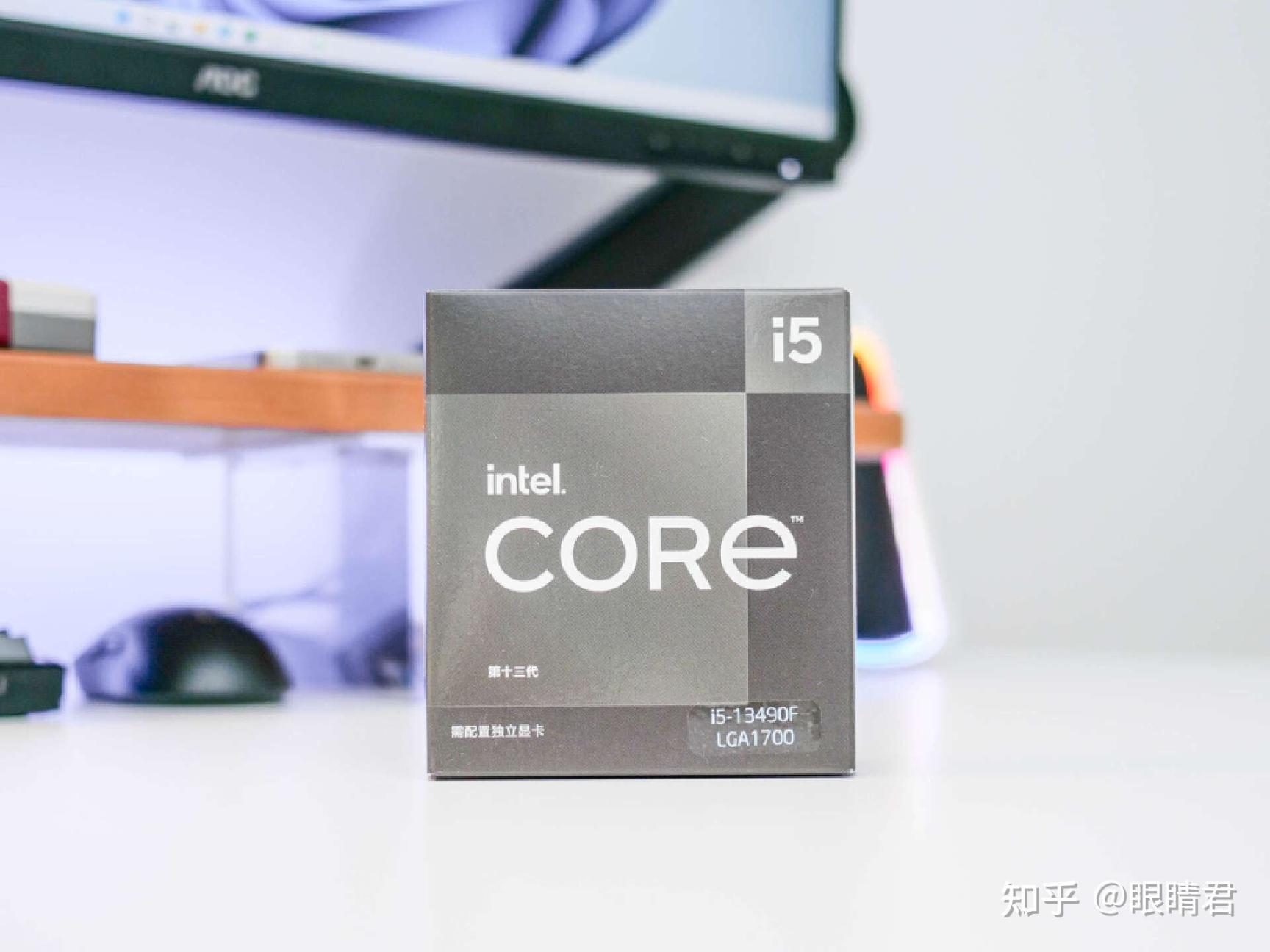

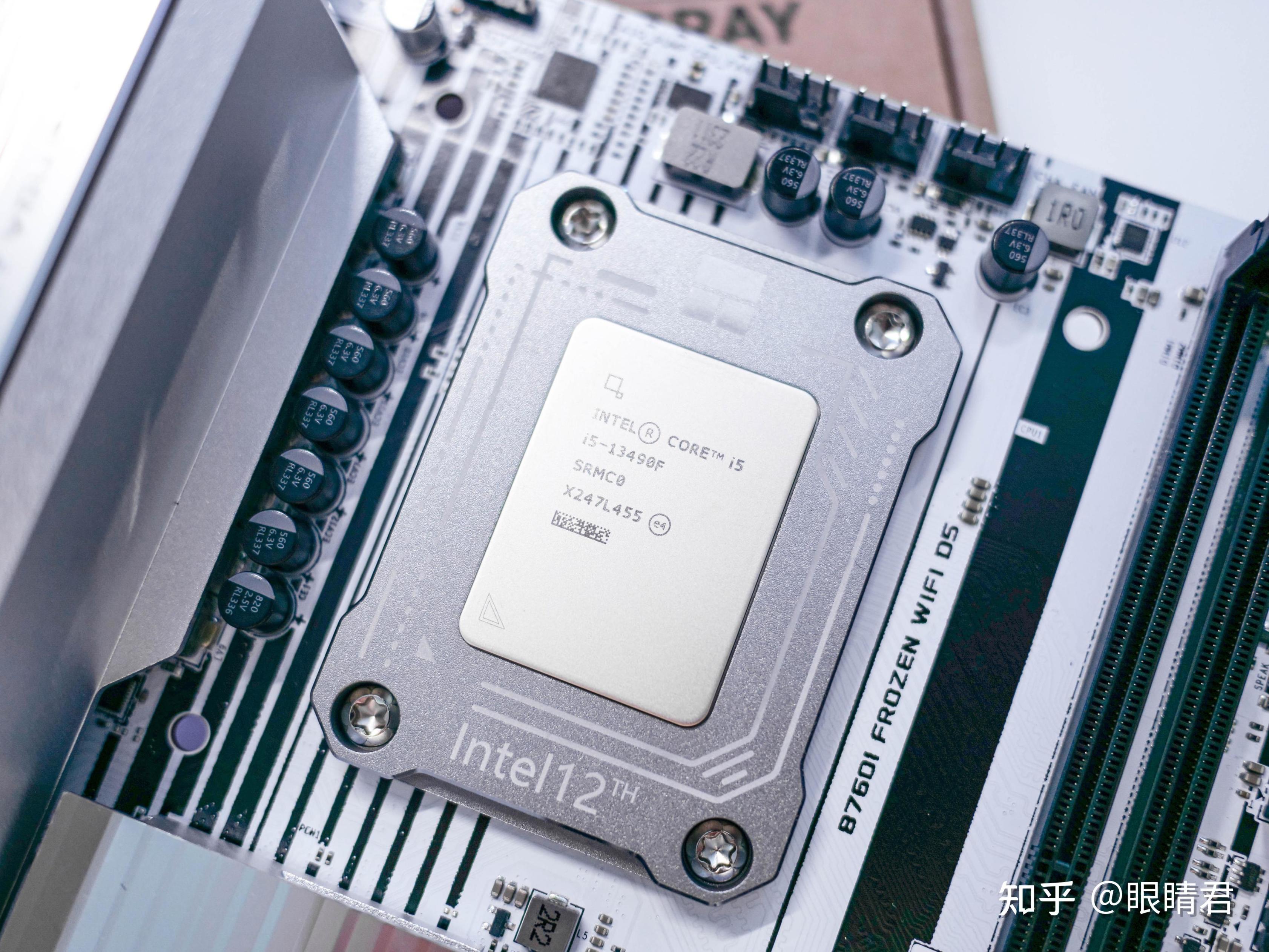

CPU：intel 酷睿 i5-13490F

CPU依舊是i5-13490F，性能夠用可以支持新一代高端顯卡的性能發揮，對於ITX裝機來說，散熱要求也比較低。

作爲一款黑盒特供版CPU，相比起普通版i5-13400F，L3緩存升級到了24MB，是目前千元價位非常值得入手遊戲“甜品級”CPU。

顯卡：七彩虹iGame RTX 4070Ti Ultra W

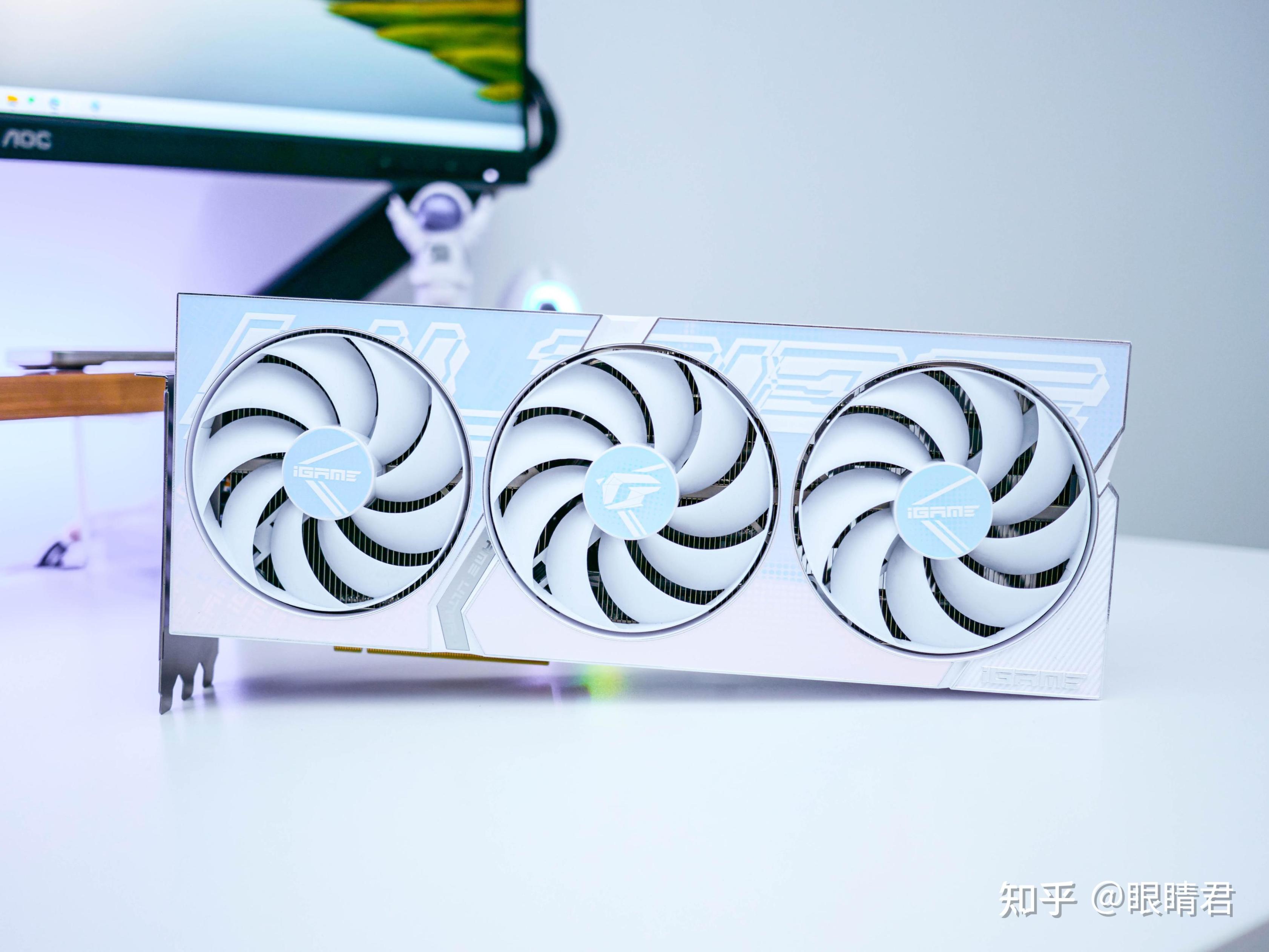

因爲偏愛白色，所以顯卡選擇了七彩虹iGame RTX 4070Ti Ultra W，波普風格設計，白色卡身搭配大面積變色飾面，比起上一代的白Ultra顯卡，又好看了不少。三風扇散熱，顯卡總長337mm，當然入手前已經確認顯卡尺寸在機箱支持範圍內。

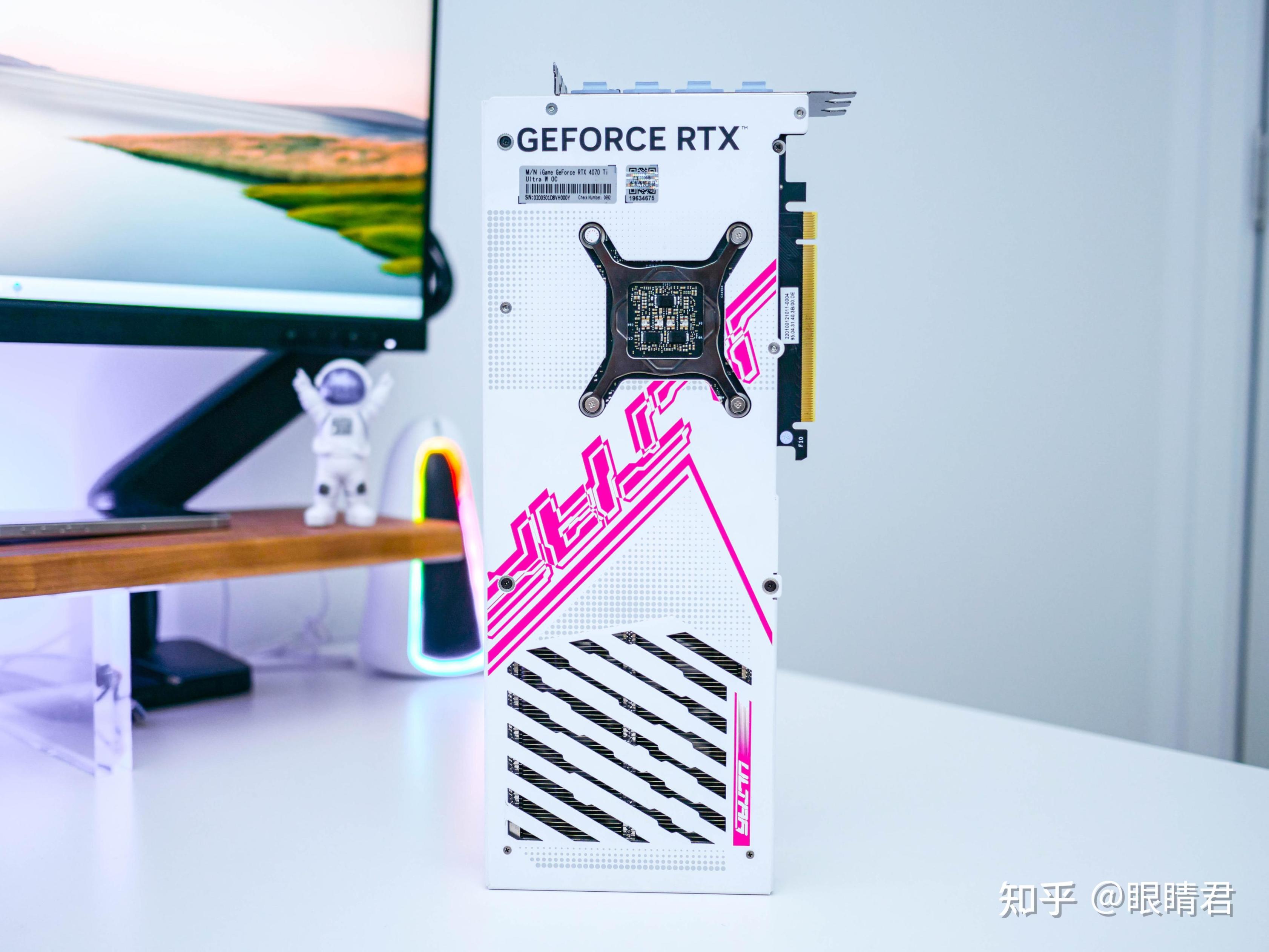

顯卡背部，白色金屬背板，底部有鏤空用以增加散熱效果。

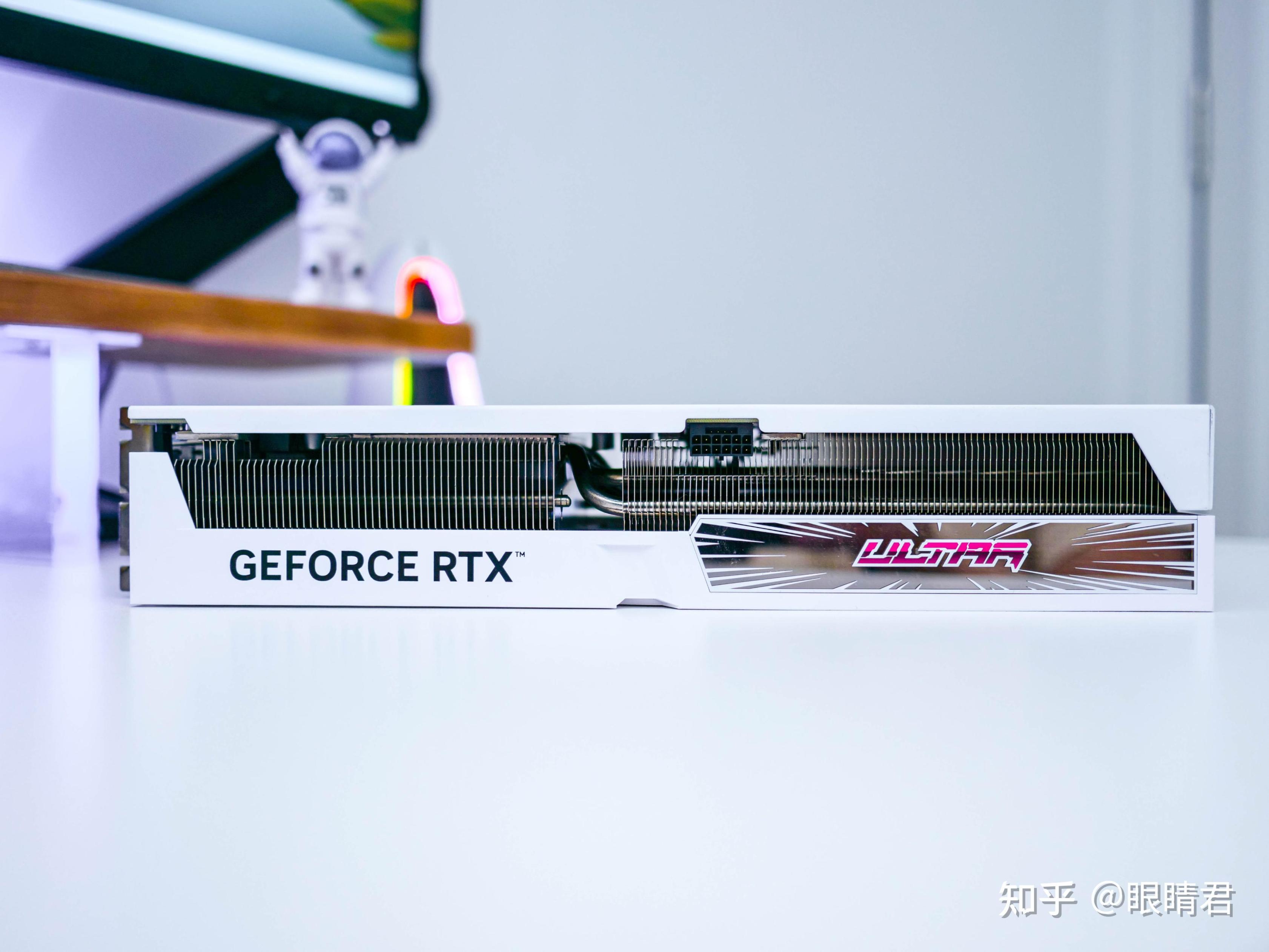

顯卡側面，漫畫風粉色Ultra融入了RGB燈光設計。電源接口採用了新一代的12VHPWR接口，單線可以提供最大600W的功率輸出，不僅方便走線，也更安全。

性能方面沒什麼好說的，基於更高效的NVIDIA Ada Lovelace架構，升級至第三代光線追蹤核心和第四代的張量核心，光追性能和AI加速性能提升明顯。

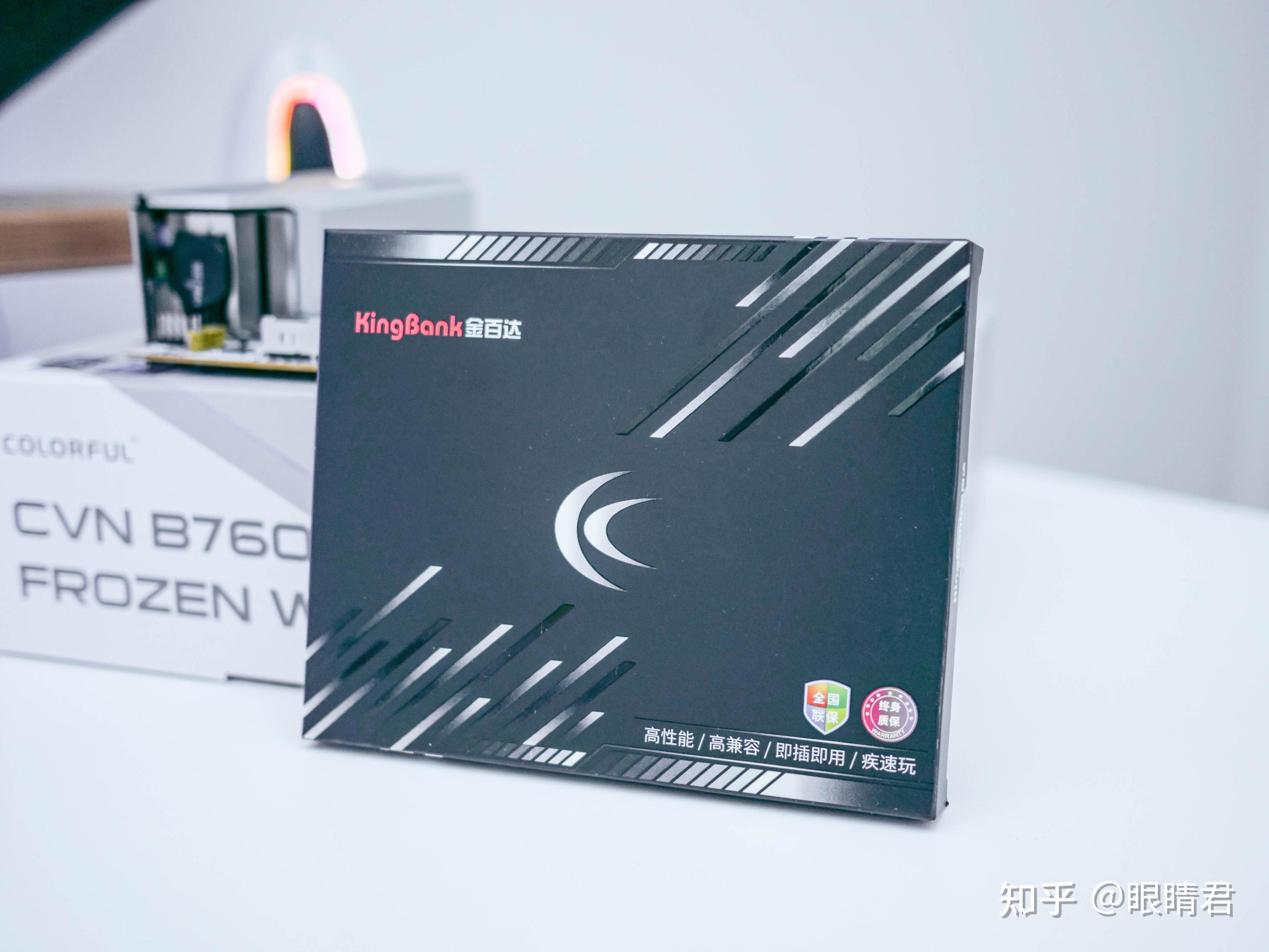

內存：金百達黑刃DDR5 6800 16G*2

由於機箱非側透，本次裝機選擇的內存是之前測評過的金百達黑刃DDR5內存，無光設計，支持XMP6800，加上海力士A-die顆粒不俗的超頻性能，性價比非常不錯。

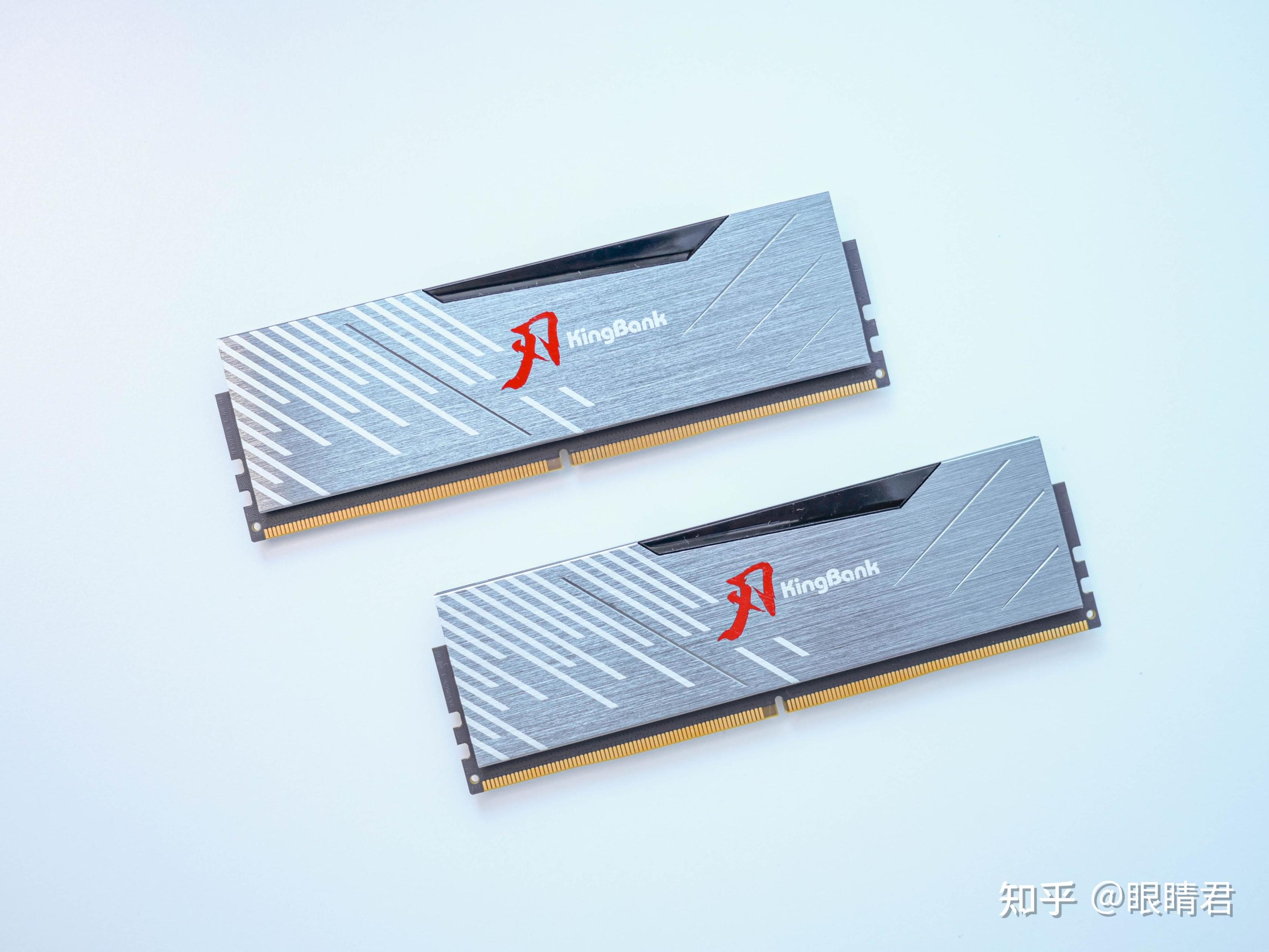

內存散熱馬甲使用黑色的拉絲金屬，搭配白色的塗裝線條點綴，加上紅色的“刃”字，外觀設計還是很有特色的。金屬散熱馬甲厚2mm，加上內部高導熱係數的硅脂片，可以確保內存在高頻工作下的散熱表現。

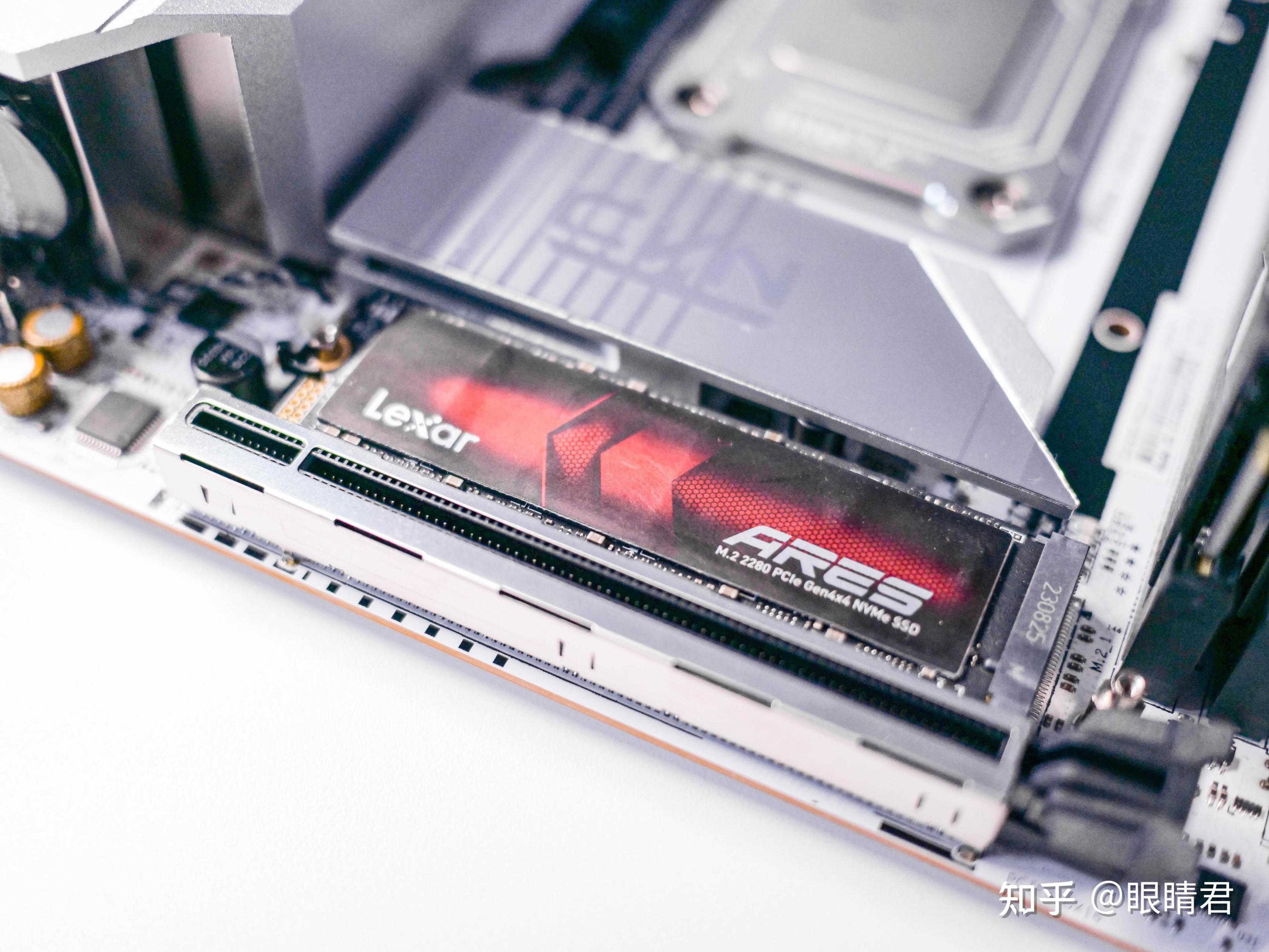

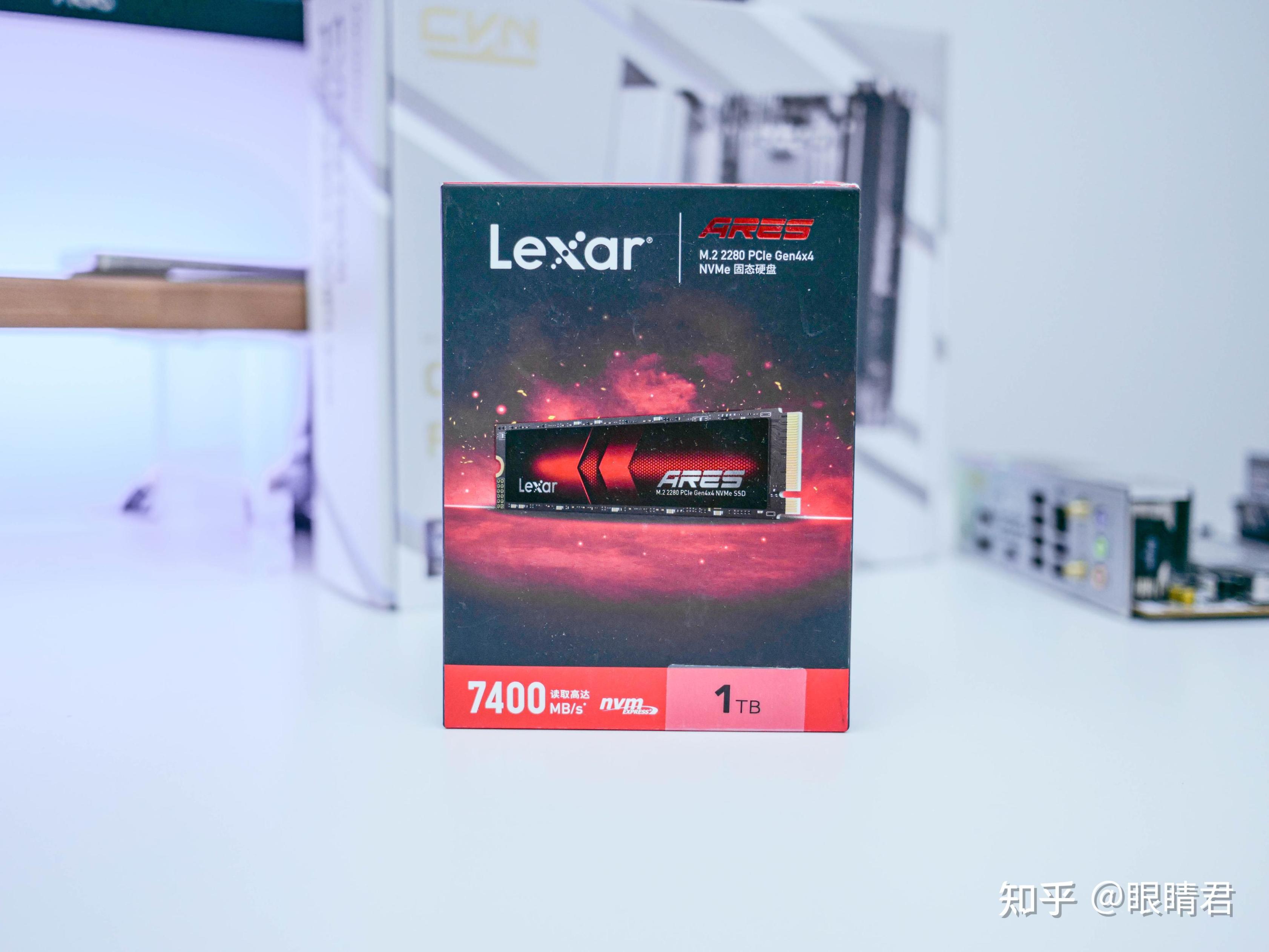

SSD：雷克沙 ARES 1TB

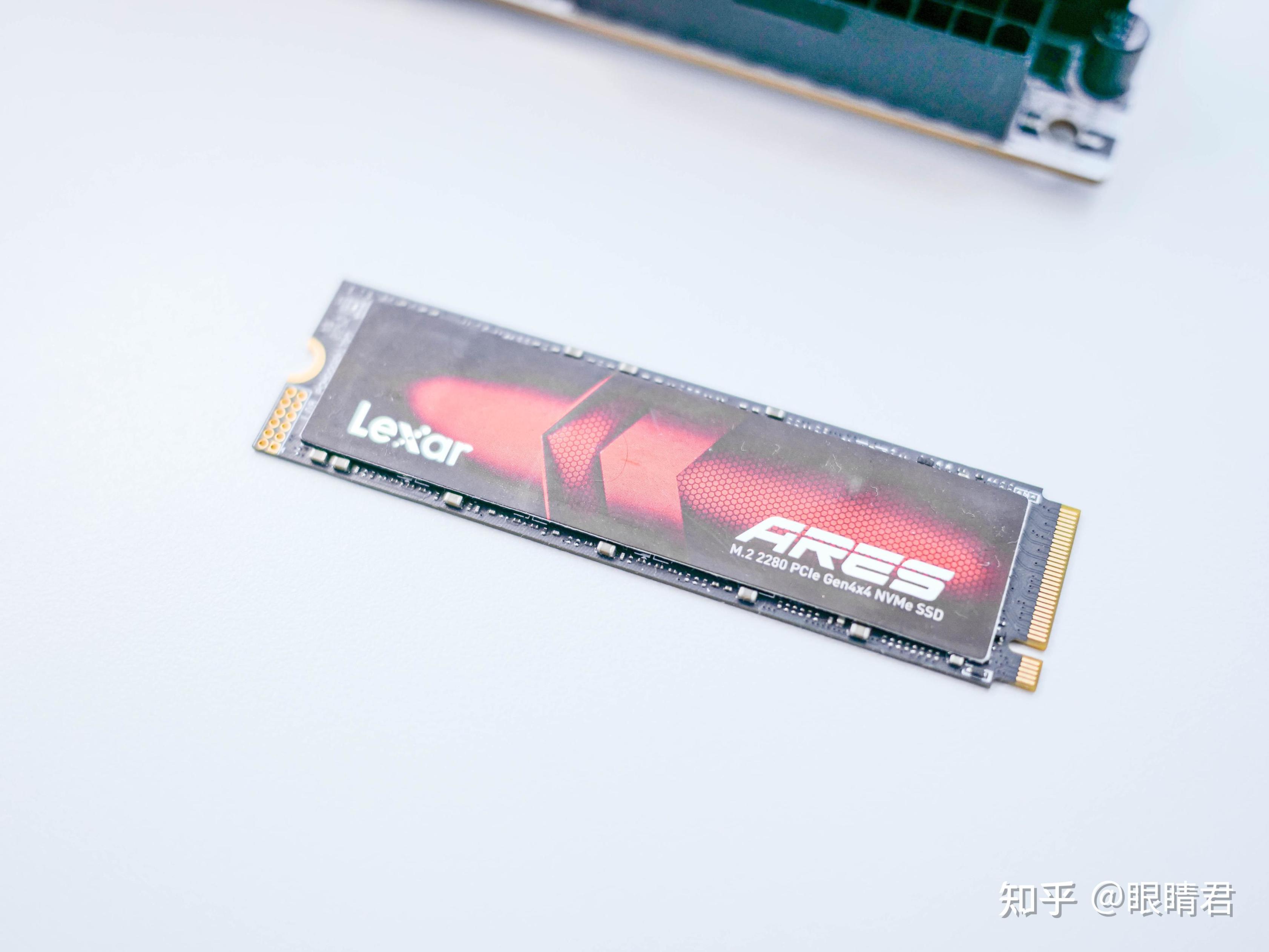

固態依舊選擇的是雷克沙，系統盤是最新的ARES戰神系列1TB，PCIe4.0規格，最大讀取速度可以達到7400MB/s。

雷克沙ARES固態硬盤外覆紅色石墨烯複合材料散熱貼，在提供有效散熱的同時不影響安裝兼容性，自帶M.2散熱馬甲的主板可以直接安裝使用。

硬盤顆粒使用的是江波龍自封裝的國產長江存儲3.0 TLC閃存顆粒，搭配聯芸MAP1602主控，是當前最成熟的國產頂速PCIe4.0固態方案，性能和功耗控制都非常的不錯，非常適合ITX這種小機箱使用。

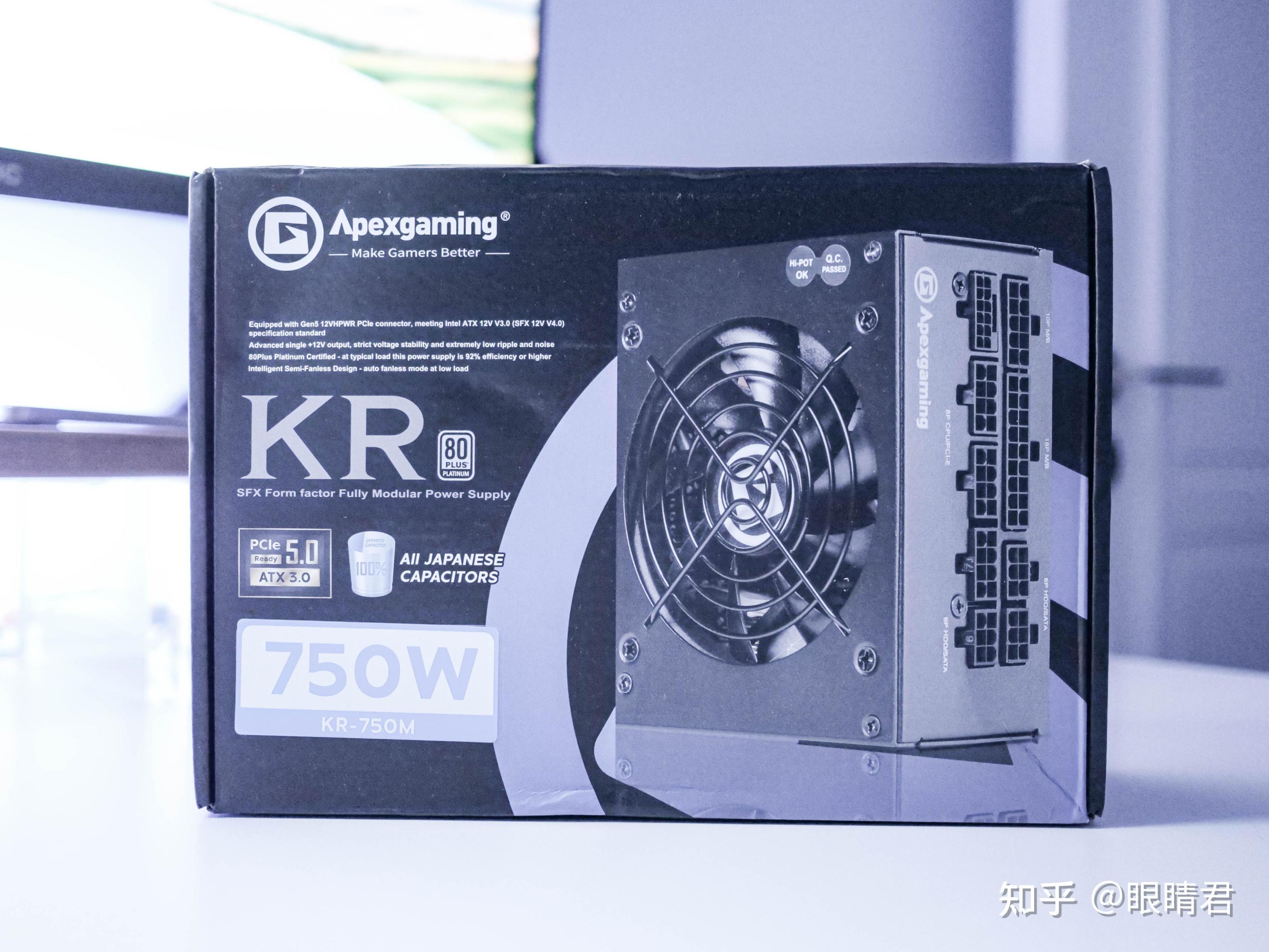

電源：艾湃電競 KR-750M ATX3.0 SFX電源

機械大師iF13機箱支持雙槽顯卡+ATX電源或三槽顯卡+SFX電源兩種配置組合，由於顯卡選擇的是性能更強的三槽RTX 4070Ti，因此電源只能使用SFX規格的。本次裝機電源選擇的是艾湃電競新出的KR系列SFX電源，支持ATX3.0，搭配RTX 4070Ti非常合適。

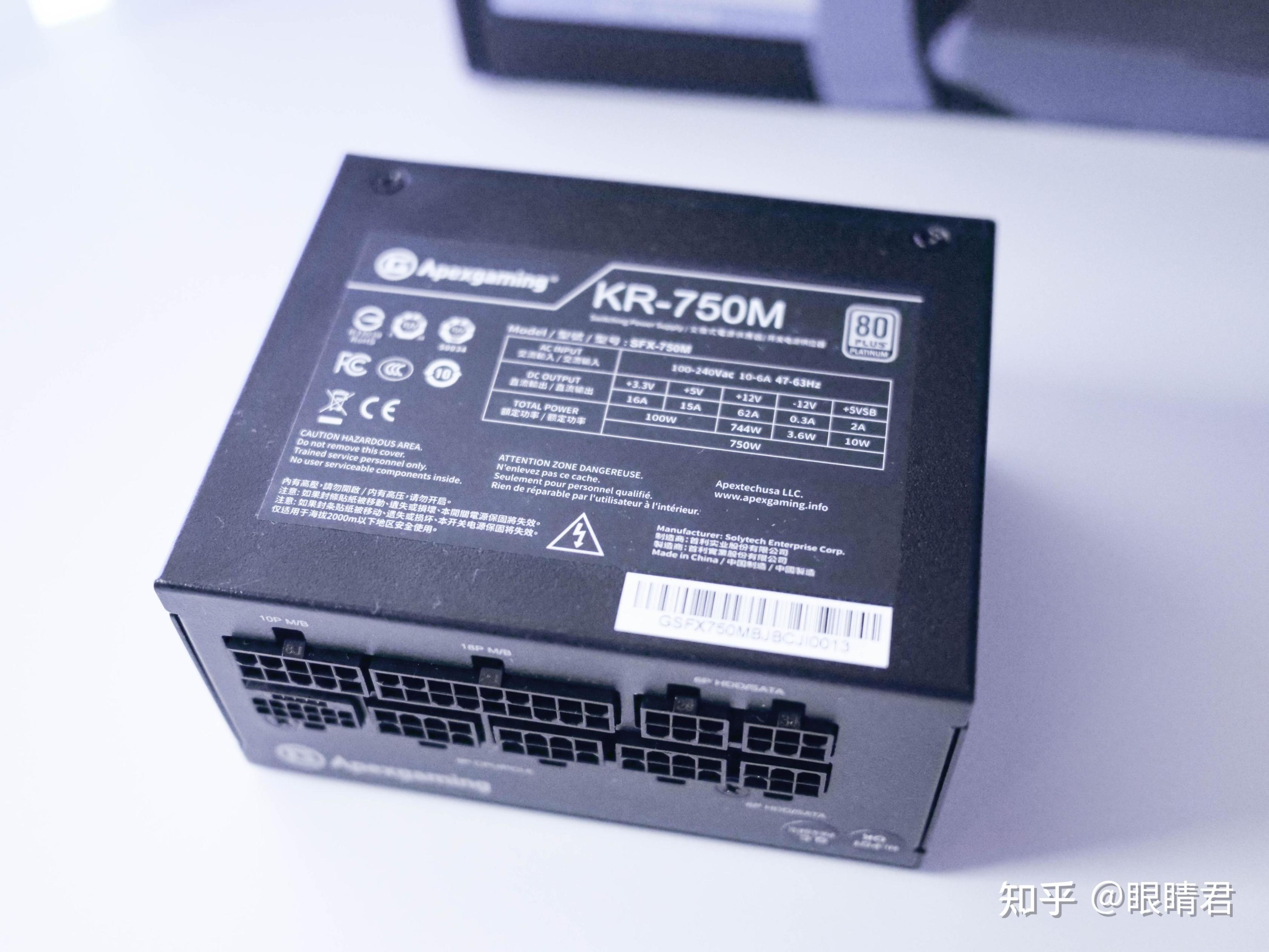

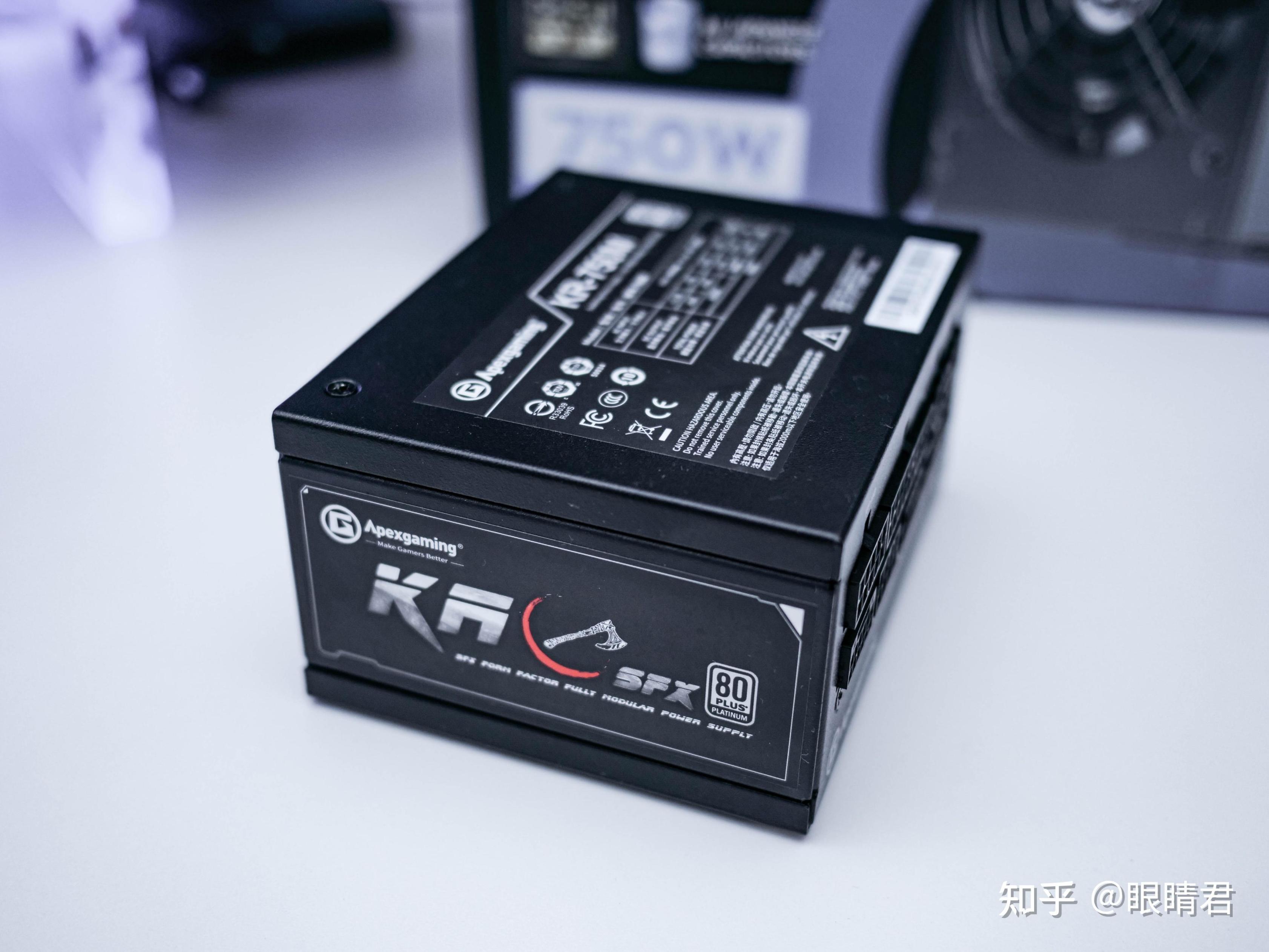

艾湃電競KR-750M電源爲標準SFX尺寸，長125×寬100×高63.5mm，尺寸雖小，但是性能強大，額定750W總輸出功率，擁有80PLUS白金認證，採用全日系大電容和全固態電容，可以說是一款定位高端的SFX電源。

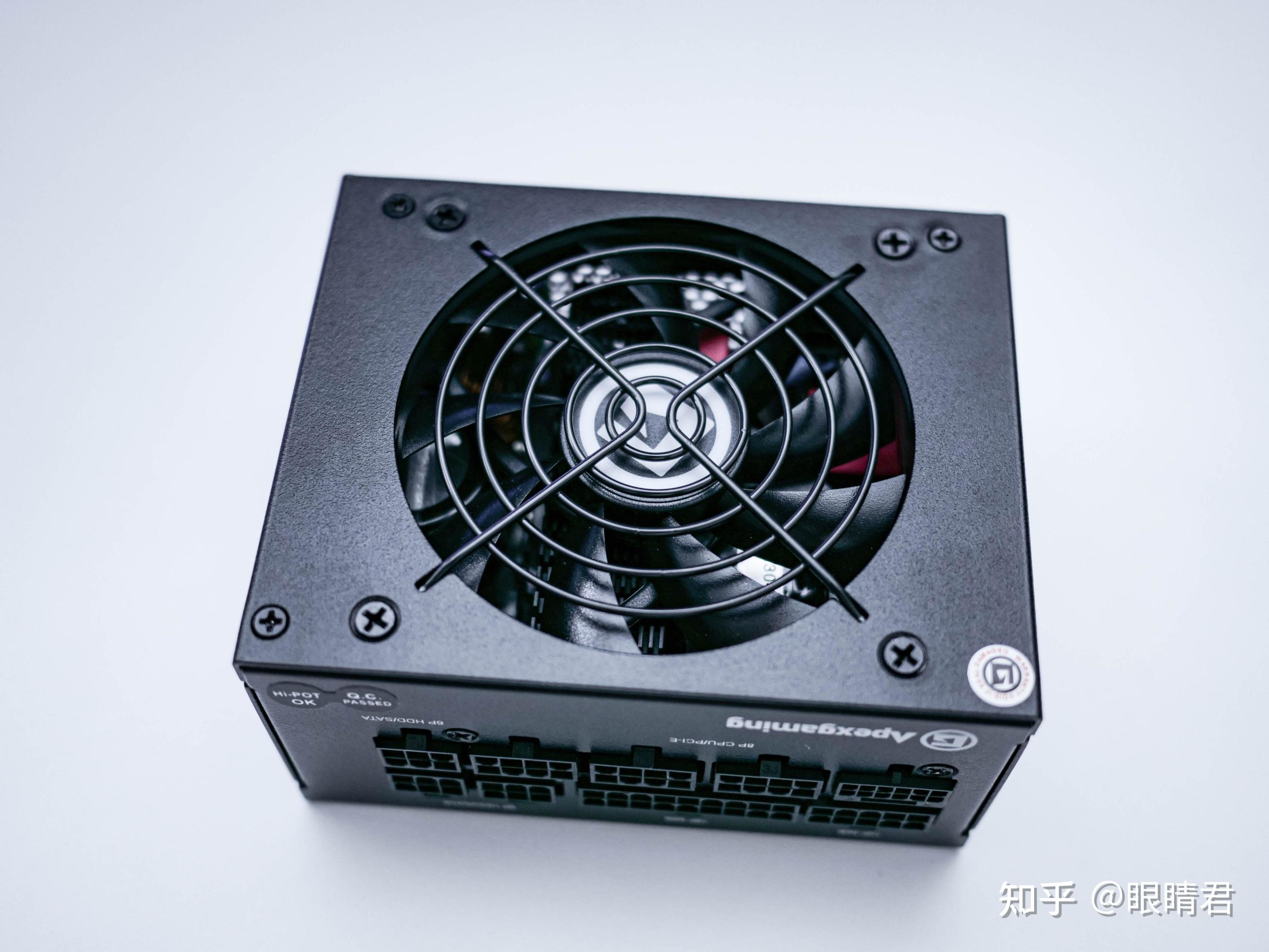

電源搭載一把92mm雙滾珠靜音扇，支持智能啓停，低功耗負載下風扇可以停止運轉。

艾湃電競KR-750M支持90V~264V全電壓輸入，另外支持防過熱、防雷擊和斷電保護功能，日常使用不用擔心電壓波動，在惡劣用電環境下也能保證持續穩定輸出。

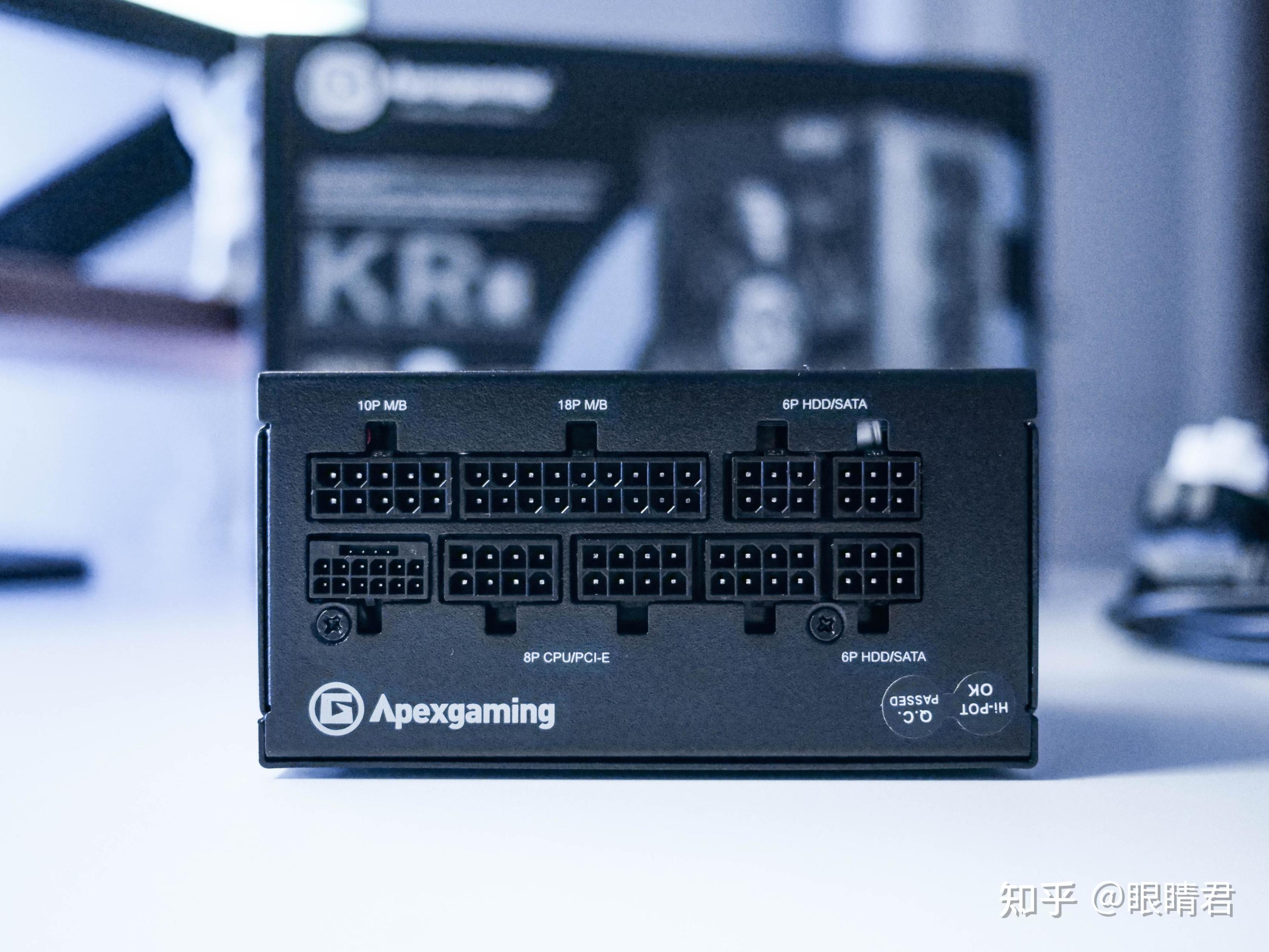

全模組設計，支持ATX3.0/PCIE5.0，電源標配扁平柔軟模組線，加上10年質保，可以說是RTX 40系新卡ITX裝機的絕配。

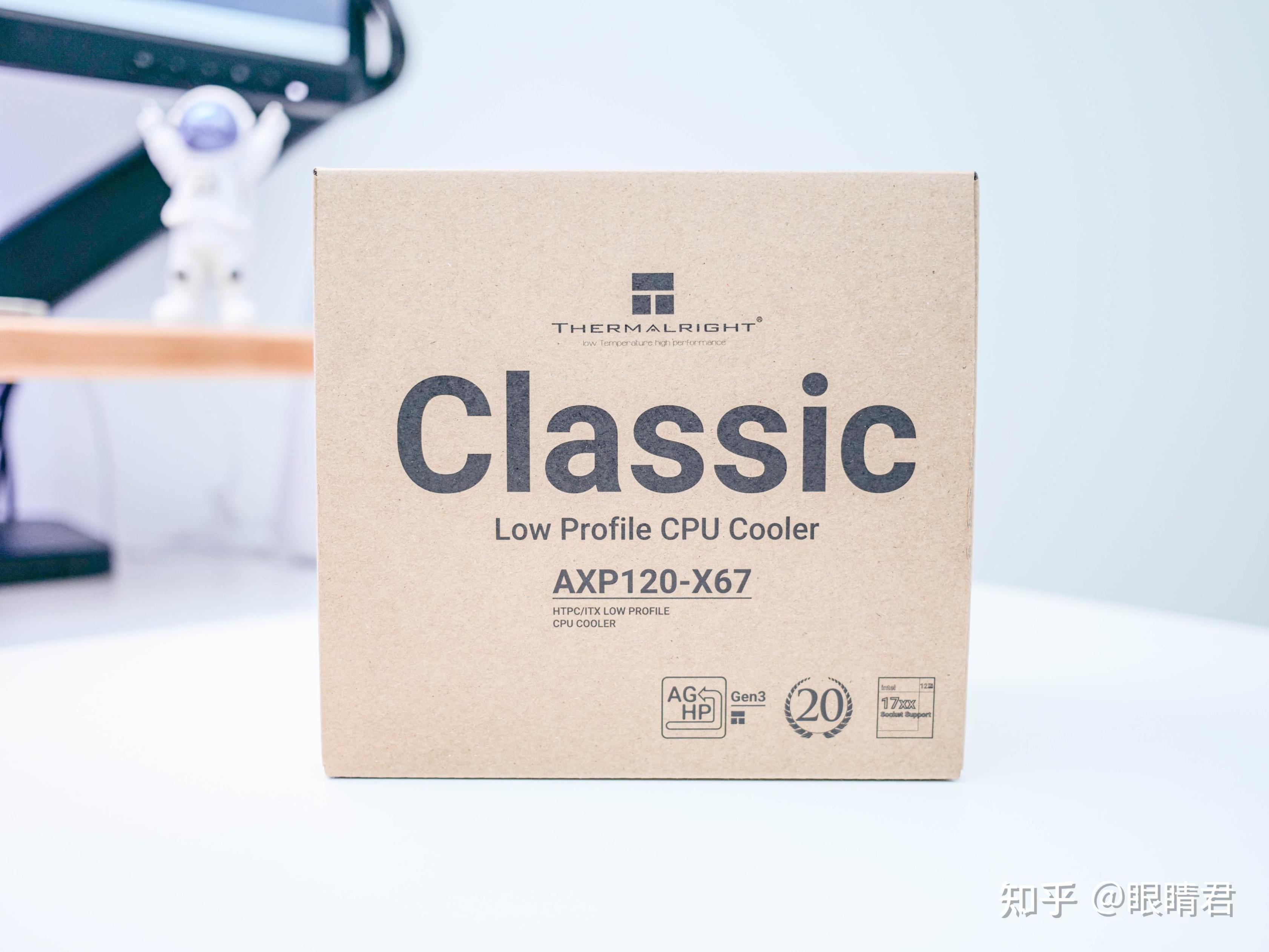

散熱：利民AXP120-X67風冷散熱

考慮到機箱CPU散熱限高67mm，加上i5-13490F功耗使用風冷就可以，CPU散熱選擇利民AXP120-X67。

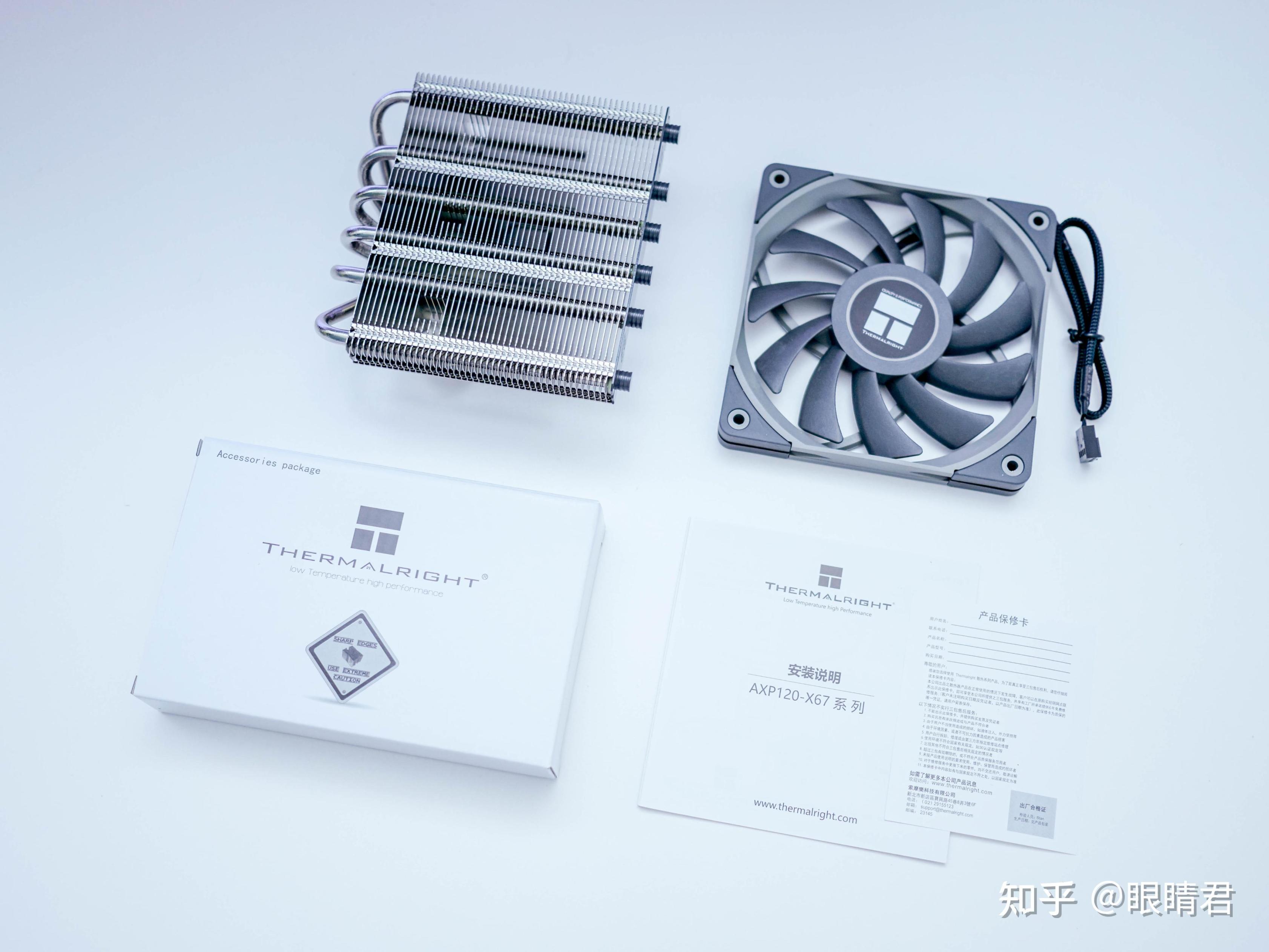

利民AXP120-X67散熱高度67mm，標配一把C12015超薄扇，扣具除了原生支持LGA 1700外，還支持目前主流的intel和AMD平臺。

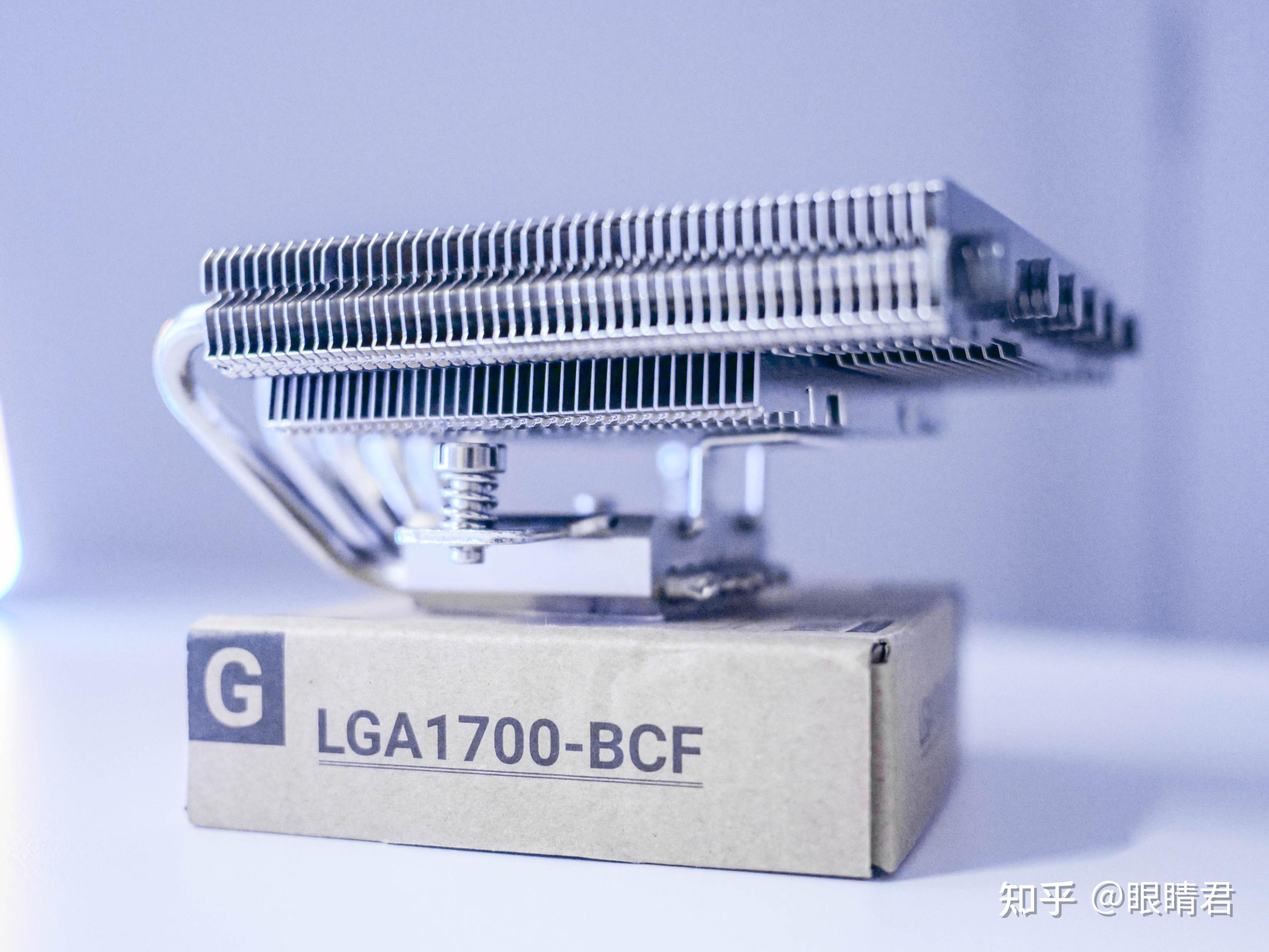

散熱器主體，可以看出採用了避位設計，可以最大限度的兼容各類ITX主板裝機。

6熱管配置，熱管爲6mm純銅鍍鎳，搭配穿FIN迴流焊工藝，可壓制熱功耗200W以內的CPU。

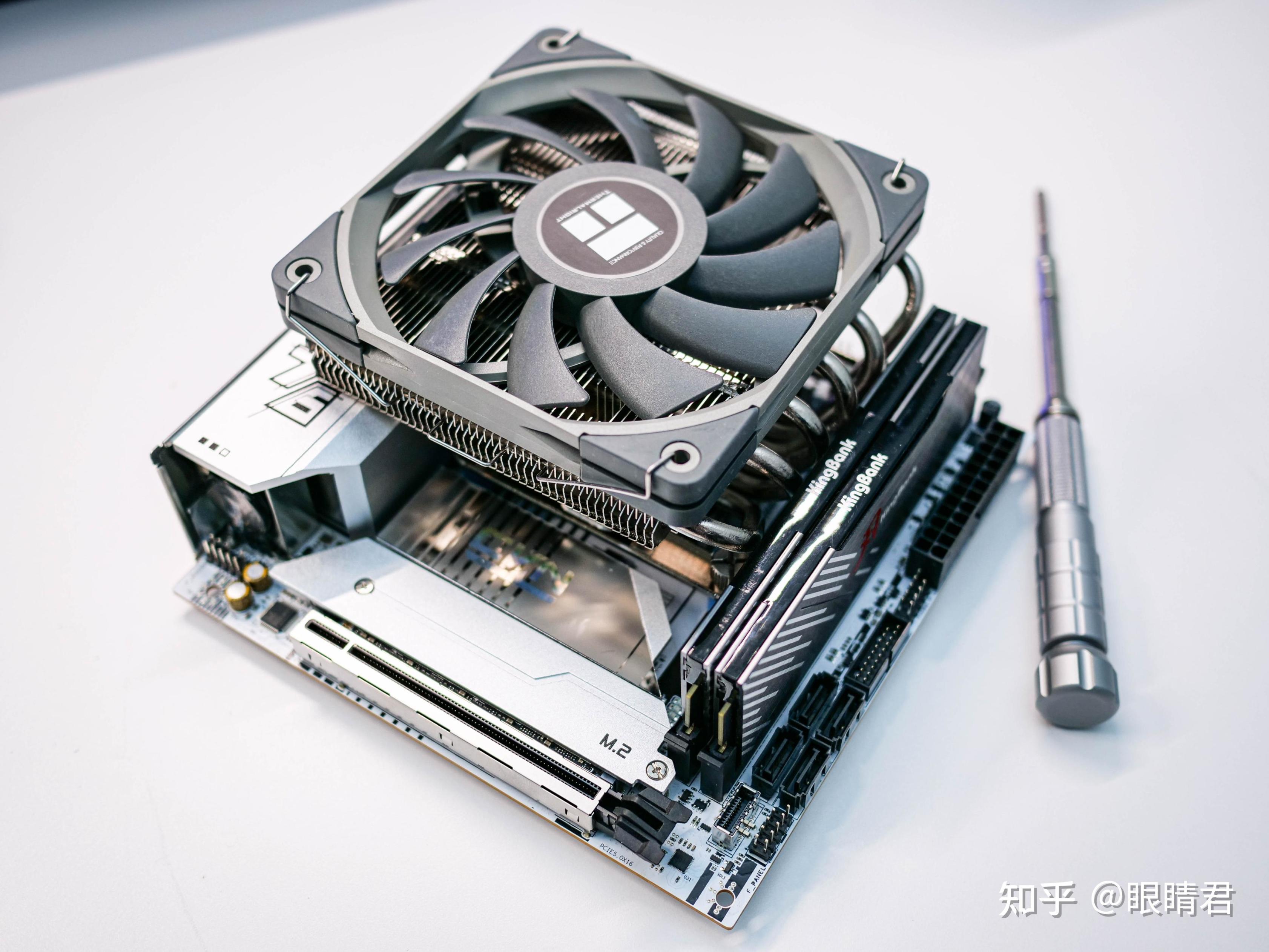

上機後的效果，還是很期待散熱性能和噪音表現。

機箱：機械大師iF13邏輯庫

再來詳細看看機箱設計，機械大師算是今年爲數不多在ITX機箱上新品頻出的廠商，除了前半年兩款能量盒系列ITX機箱，iF13則是下半年9月份剛推出的A4尺寸ITX機箱，相比起能量盒系列，尺寸大了一些，硬件尺寸兼容性上要更靈活。

機箱在結構設計、硬件兼容、拆卸難易這幾方面做的都比較到位。比如結構使用中框加強設計，不用擔心使用提手出現機箱變形的問題；硬件兼容上支持三槽大顯卡，支持67mm以內風冷散熱和240水冷；機箱兩側板使用快拆設計，方便裝機等。

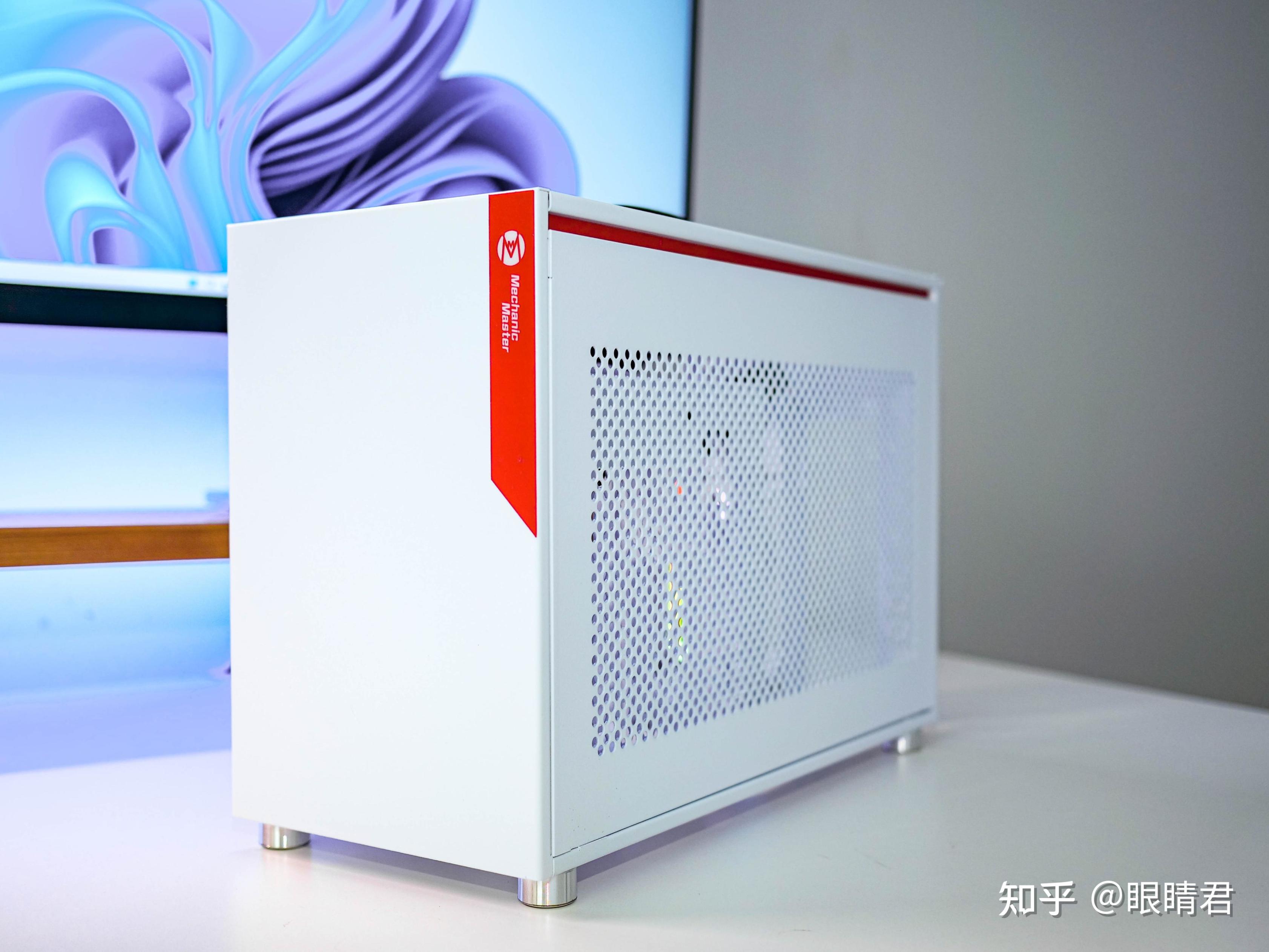

整機設計還是很簡約的，沒有貼紅色裝飾條之前，看着有些“素”。

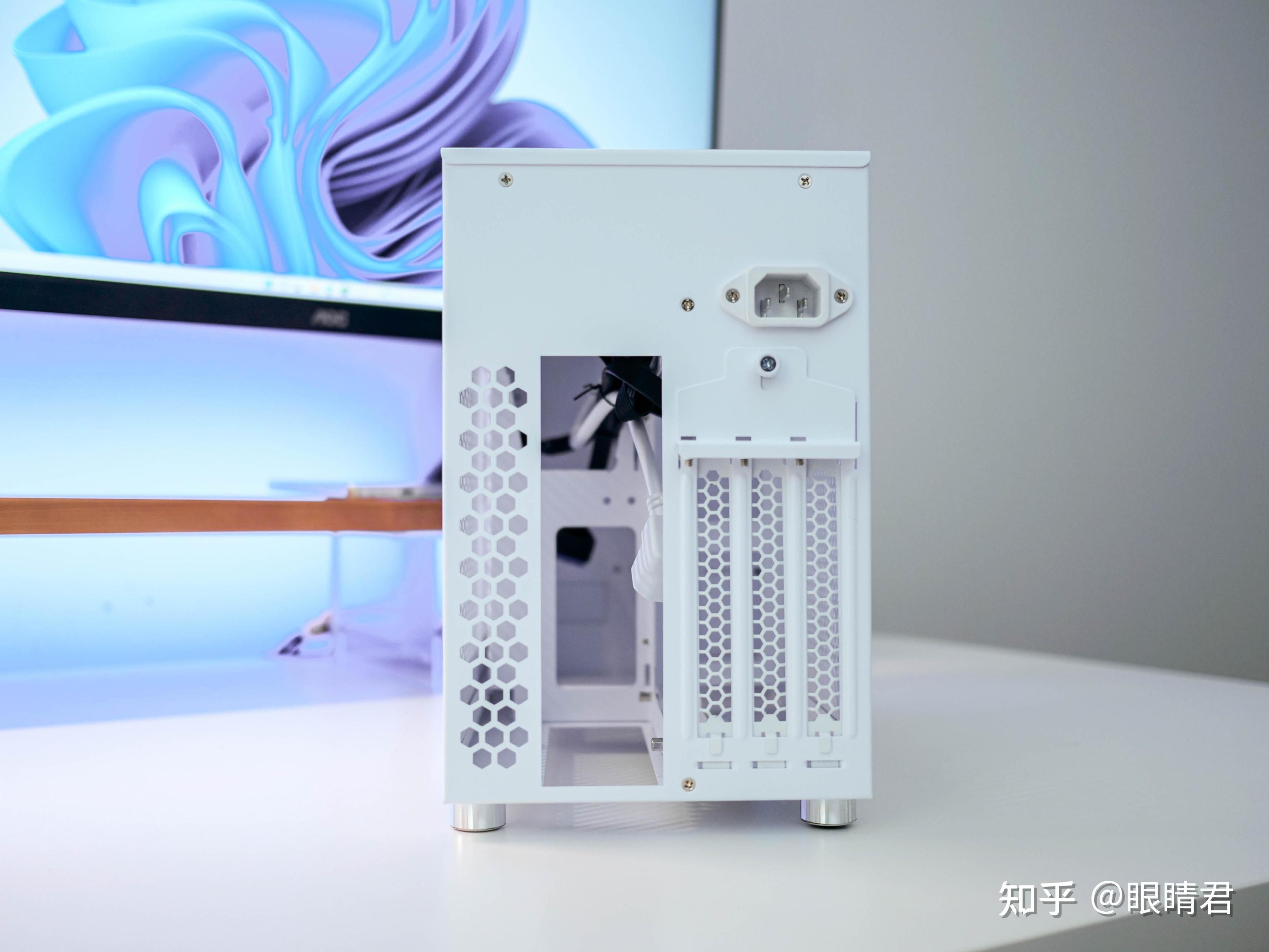

機箱背部，可以看出3PCIe插槽。

側板快拆設計，可以免螺絲直接打開。

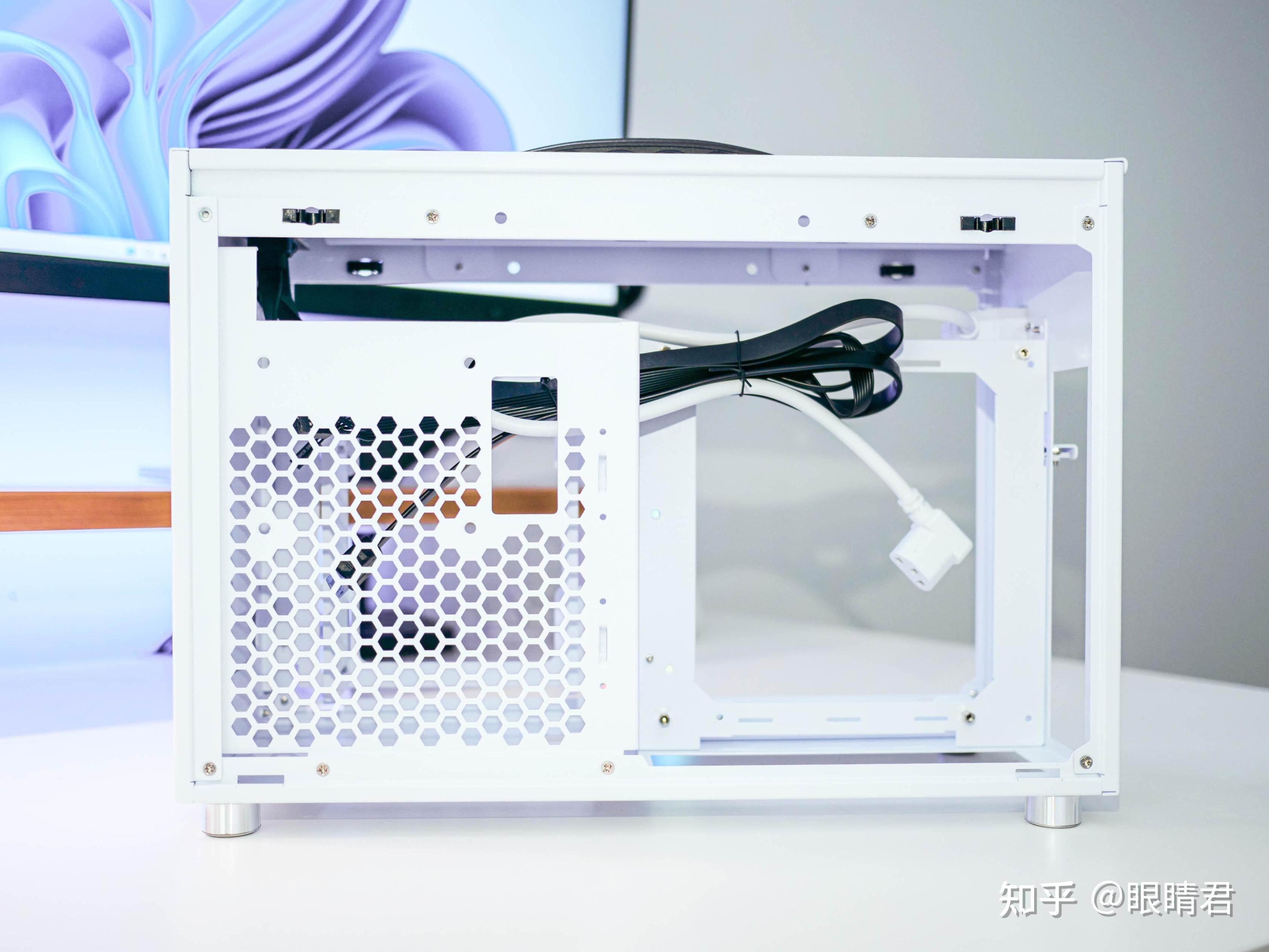

打開兩側側板，左側是電源倉位置，右側爲主板安裝位。機械大師iF13支持ATX電源，對於這種緊湊型機箱，建議還是使用SFX電源，佔用空間小，方便理線。

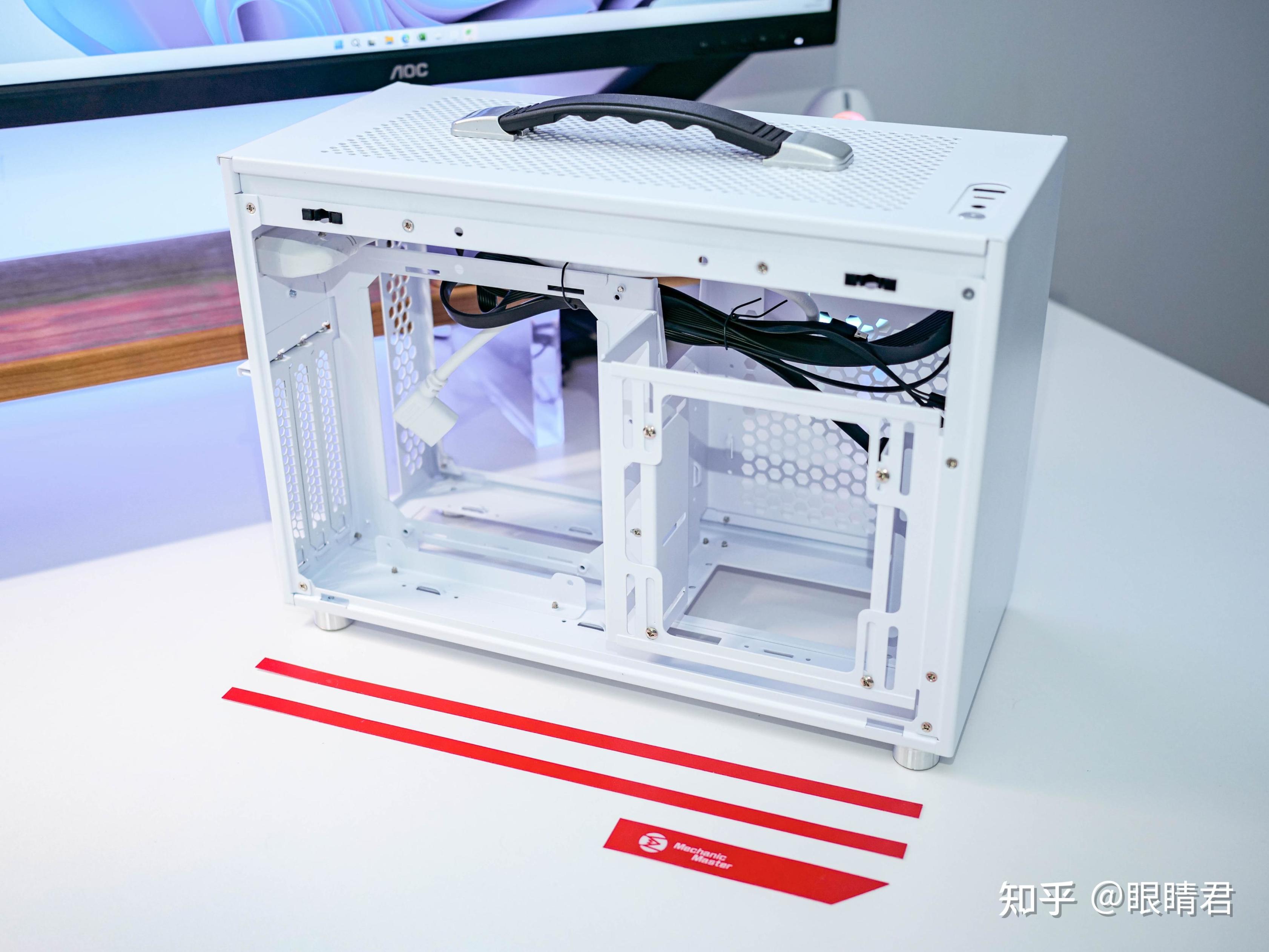

機箱標配紅色裝飾條，用戶可以根據自己喜歡選擇使用。

顯卡安裝位一側，機箱標配一個多功能支架，支持120水冷和硬盤安裝，不需要的話可以直接拆下。

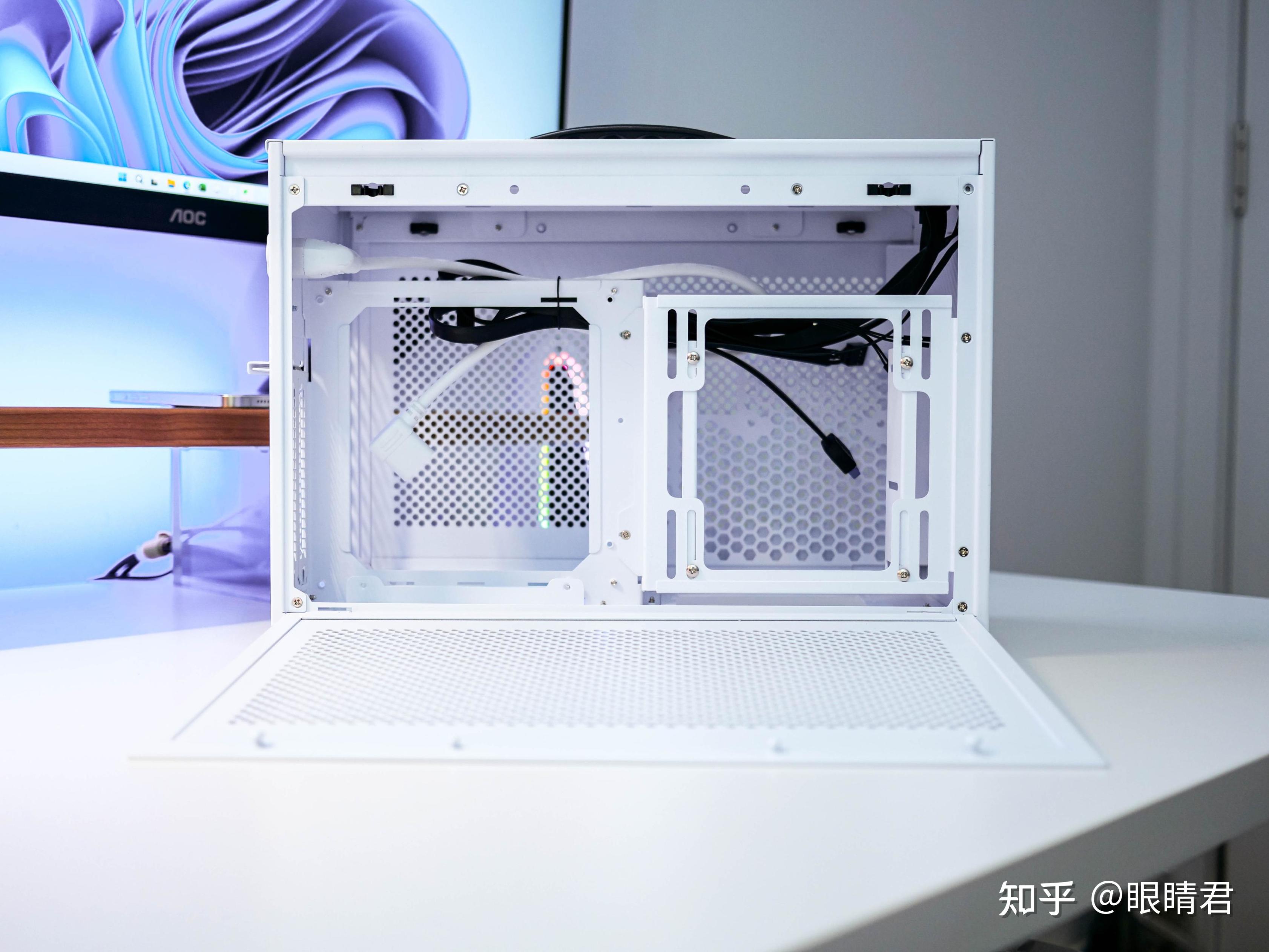

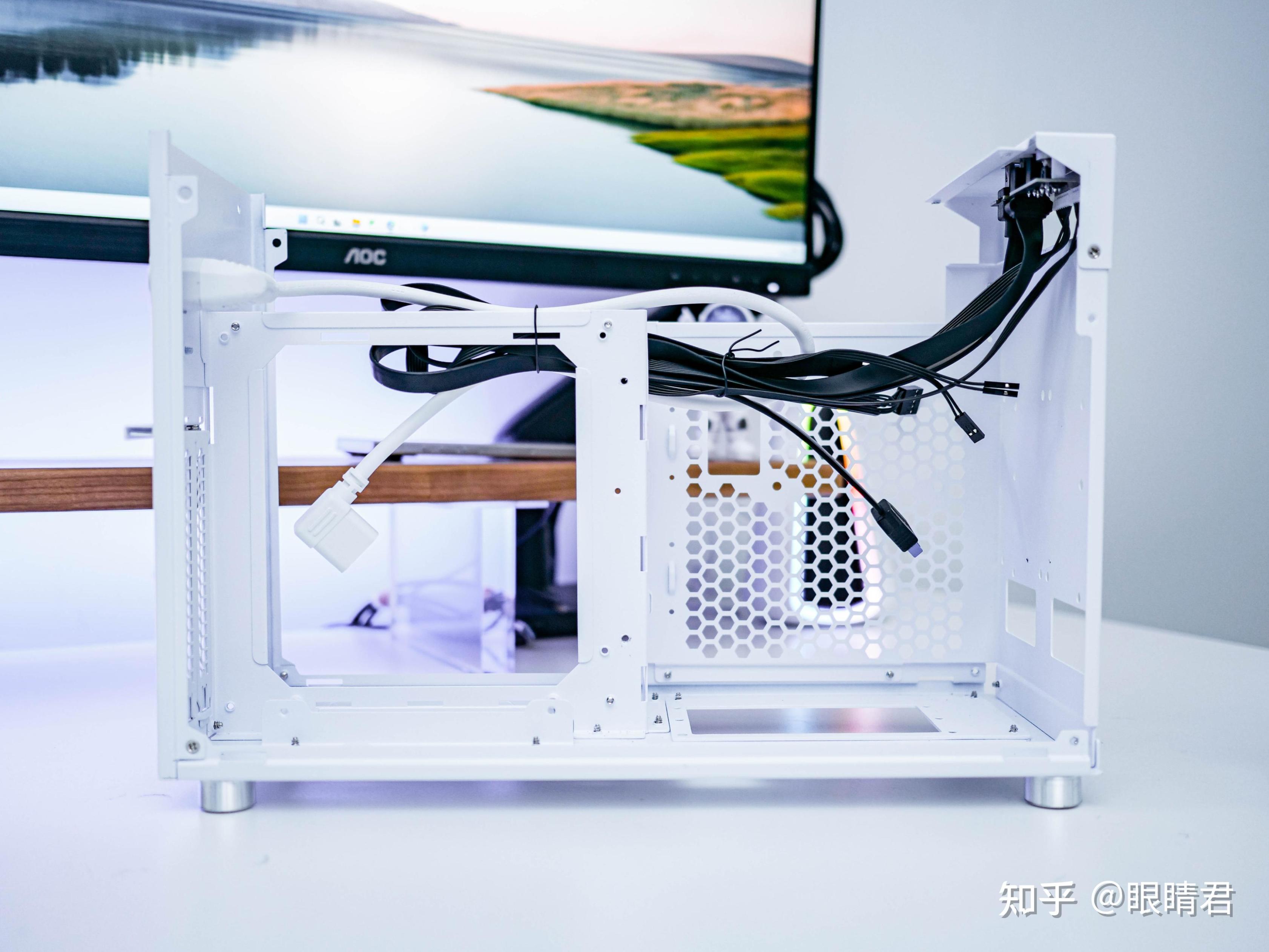

頂板和前面板一體，可以拆卸，拆卸後機箱剩餘部分就完全開放式了，裝機非常方便。

一般我都是先安裝電源，機箱自帶SFX電源轉接板。

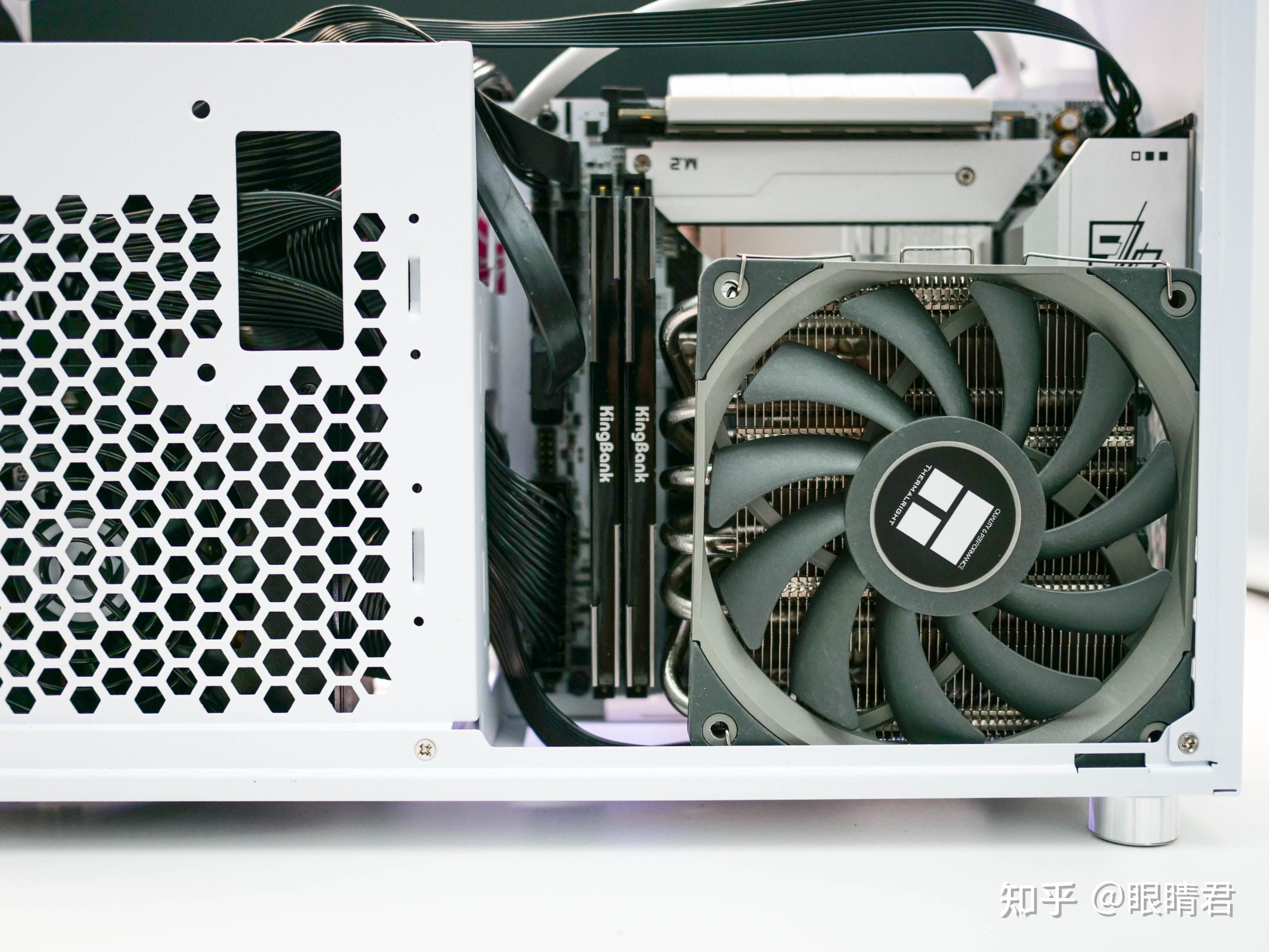

裝完電源就可以在另外一側安裝主板，機械大師iF13最高支持67mm散熱，不過裝機實測使用AXP120-X67散熱的話，勉強可以安裝上，裝完風扇和機箱邊框是完全貼在一起的。

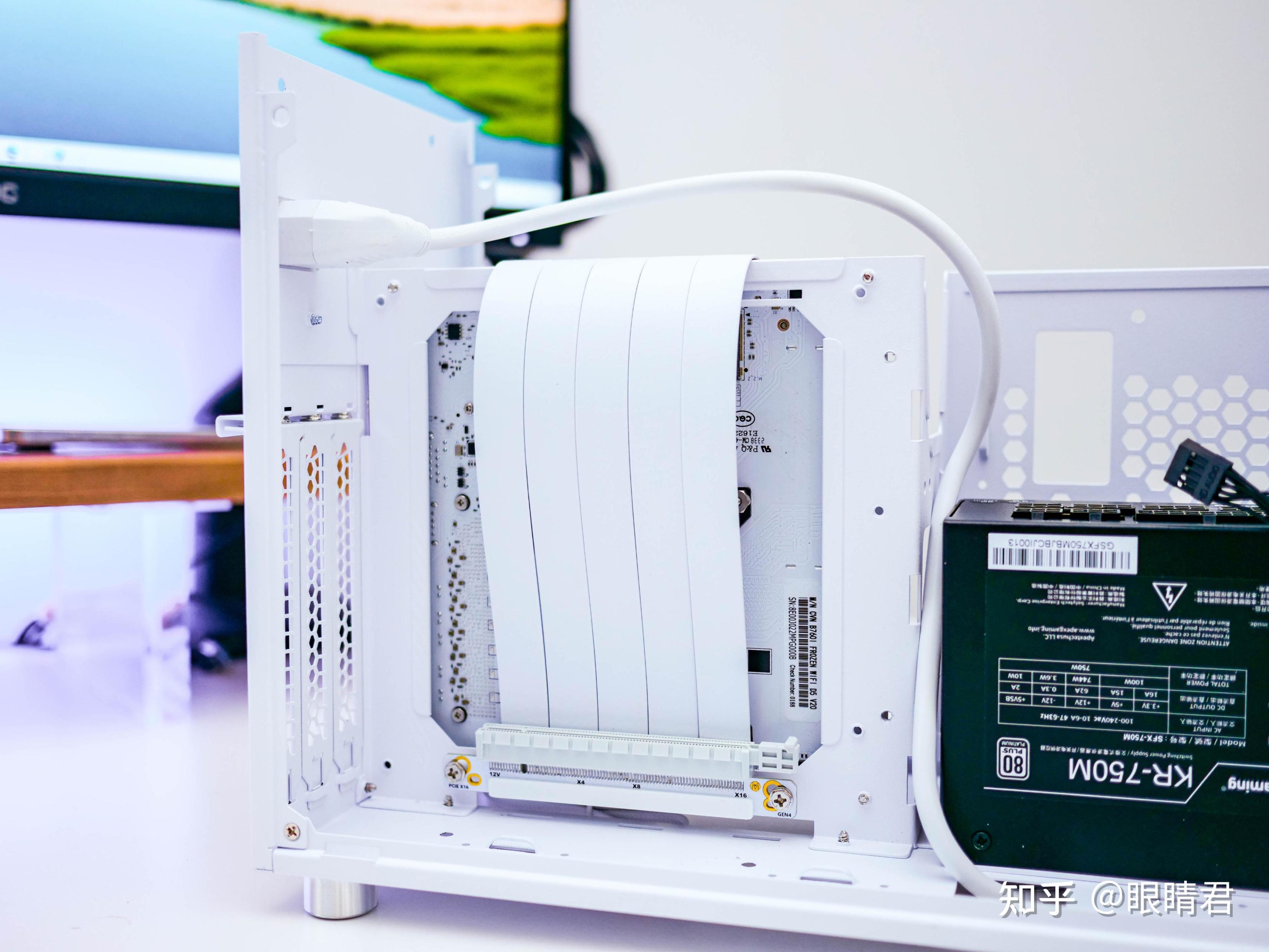

安裝完主板就可以安裝顯卡了，首先是要固定顯卡延長線。

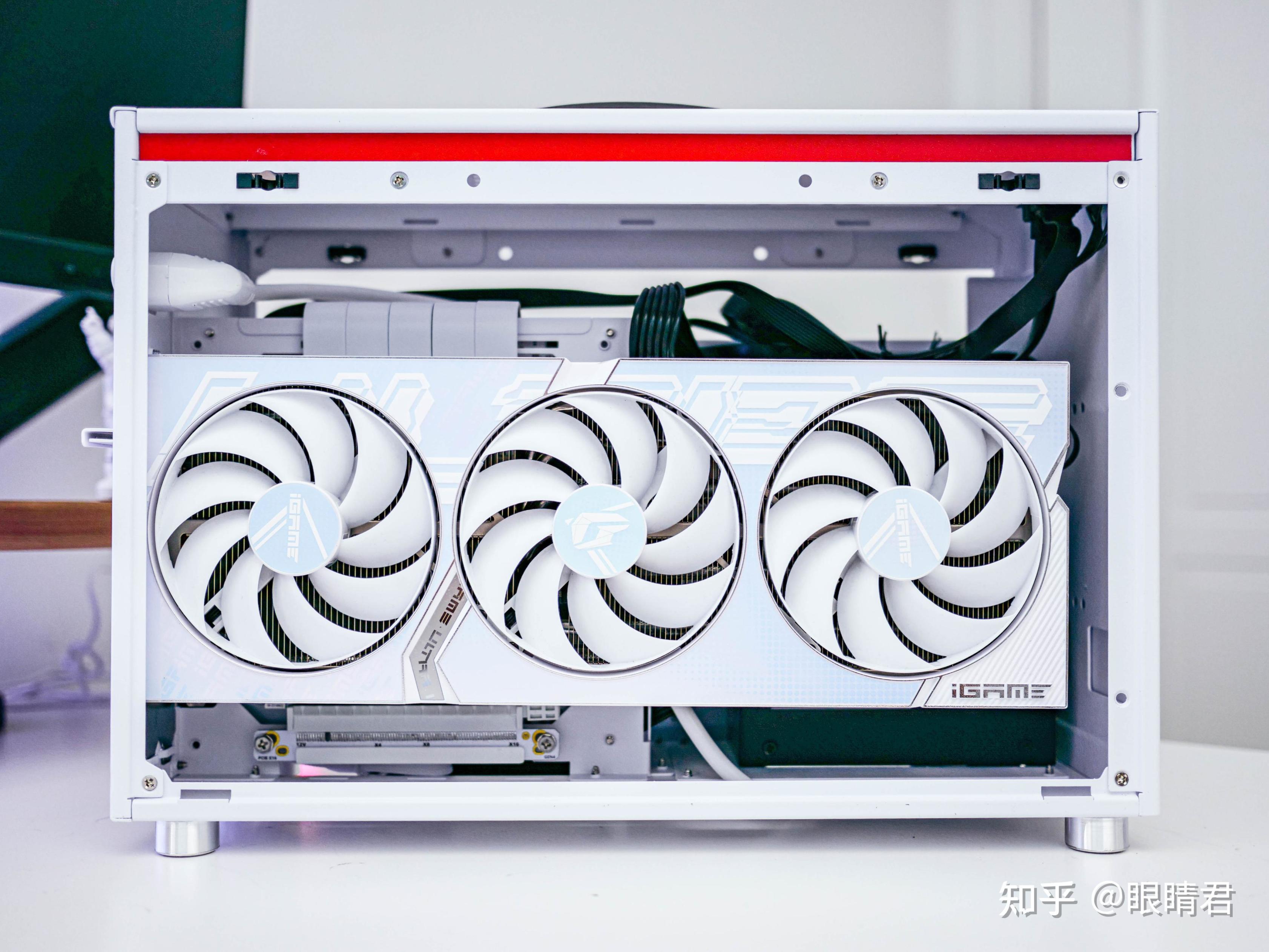

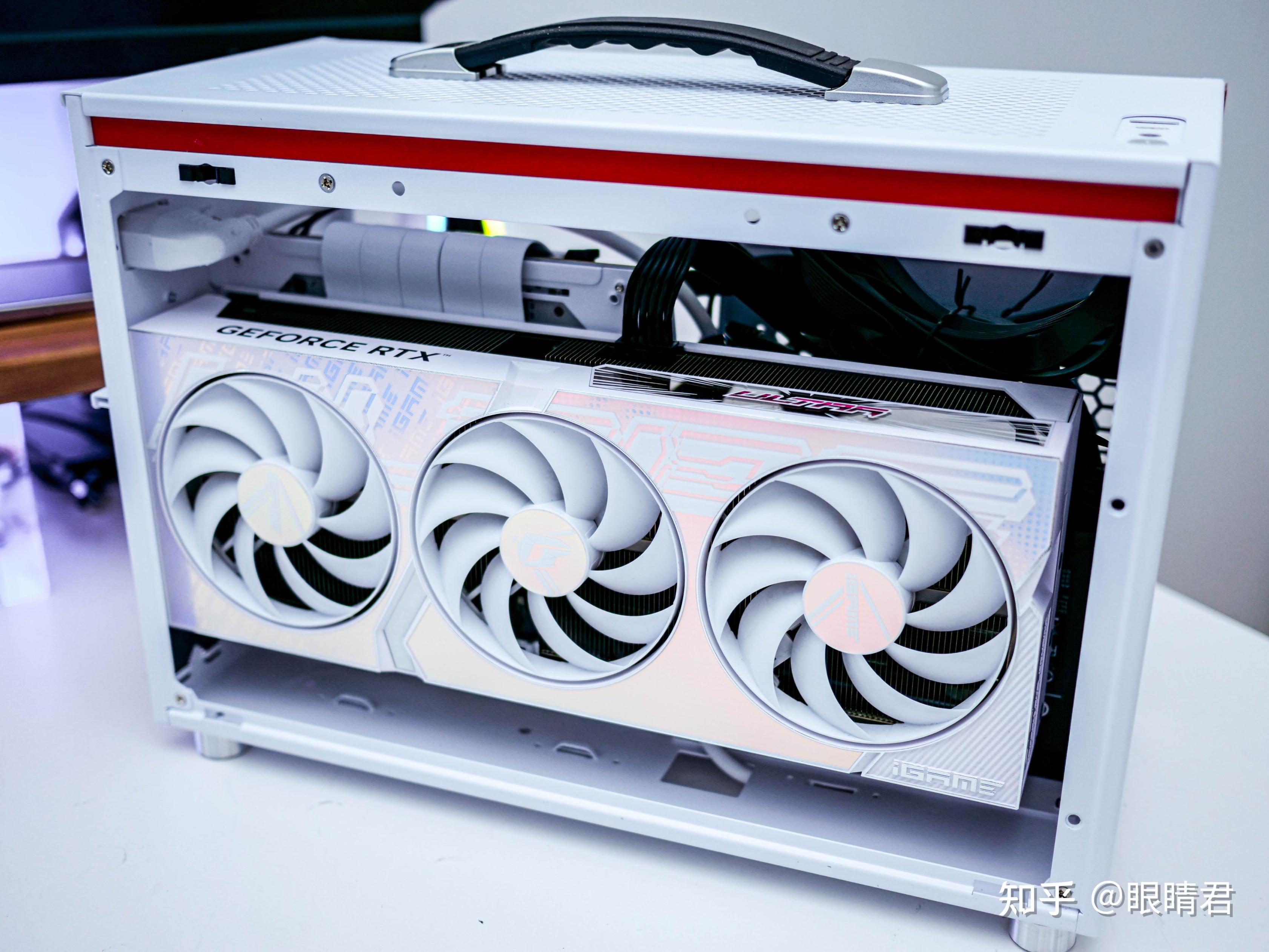

最後再安裝顯卡，可以看到337mm長度的七彩虹iGame RTX 4070Ti顯卡後面還有一定的空間，再換稍大一些尺寸的顯卡也是可以的，就拿顯卡位來說，機械大師iF13機箱的硬件兼容性在ITX機箱中還是非常可以的。

最後再安裝前上頂蓋，機箱頂部安裝240水冷排的空間，在使用風冷散熱器後，機箱內部空間富裕很多，不論從理線還是散熱方面來說，機械大師iF13的內部空間還是很充足的。

⭕️性能小測

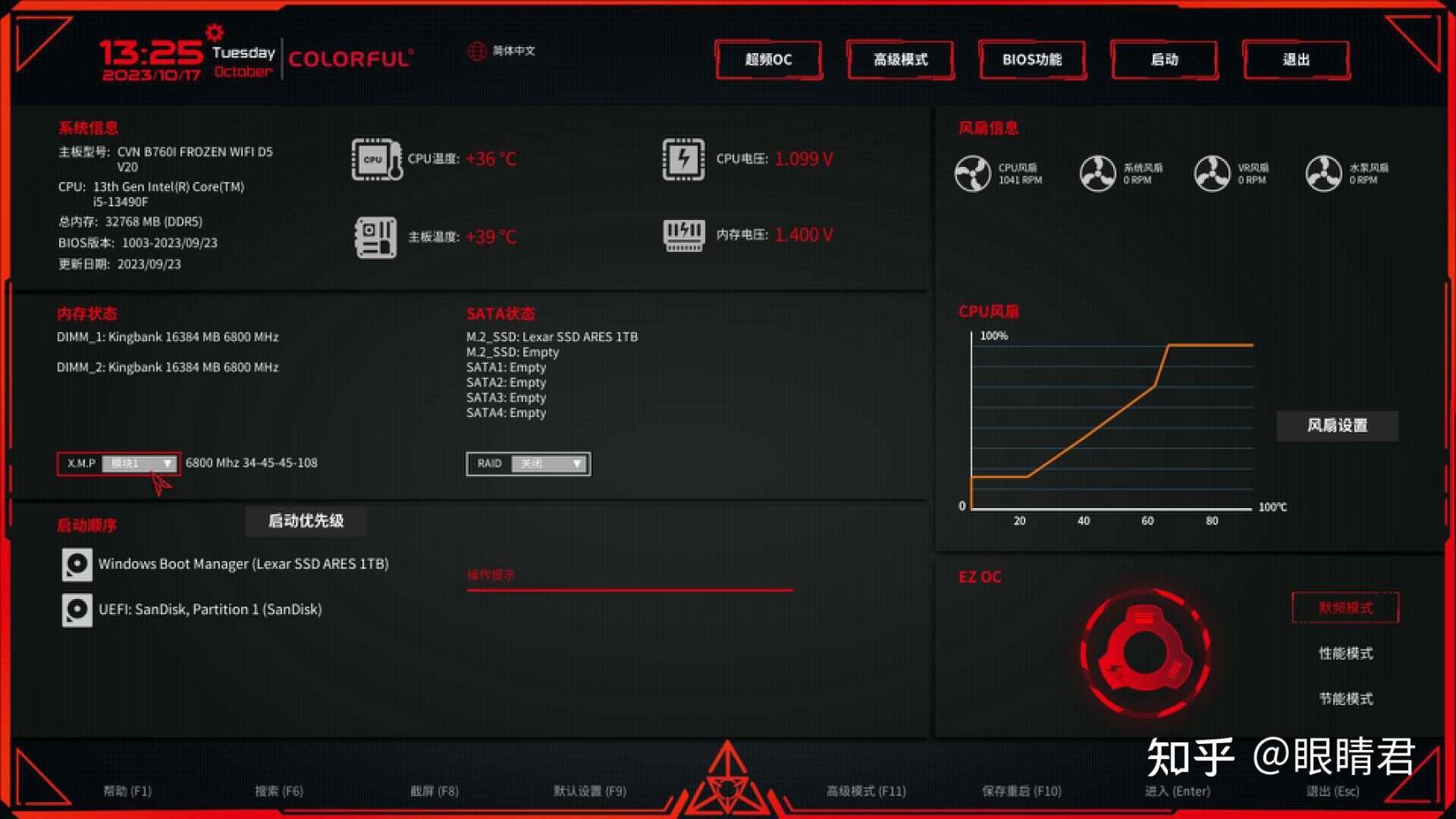

先在BIOS裏一鍵開啓XMP設置，加載內存6800MHz頻率啓動。七彩虹B760I D5主板最高支持XMP8000MHz的DDR5內存，不過目前高頻DDR5內存價格還是偏高。

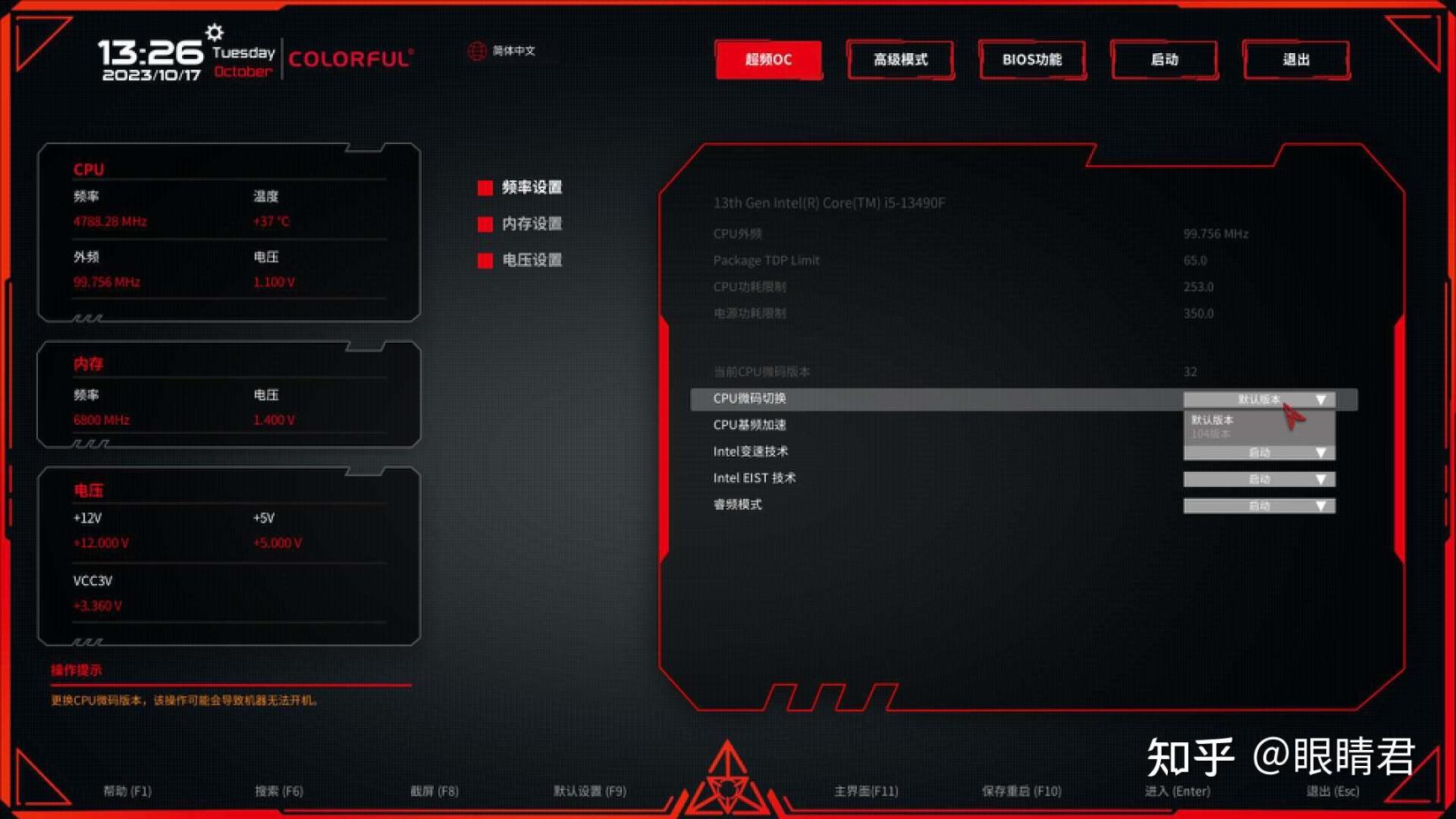

BIOS支持啓用104微碼，這也是現在大廠B760芯片組主板的標配，對於使用B760主板+不鎖頻CPU的用戶來說，使用104微碼可以有效避免CPU供電加壓導致的能耗偏高問題。

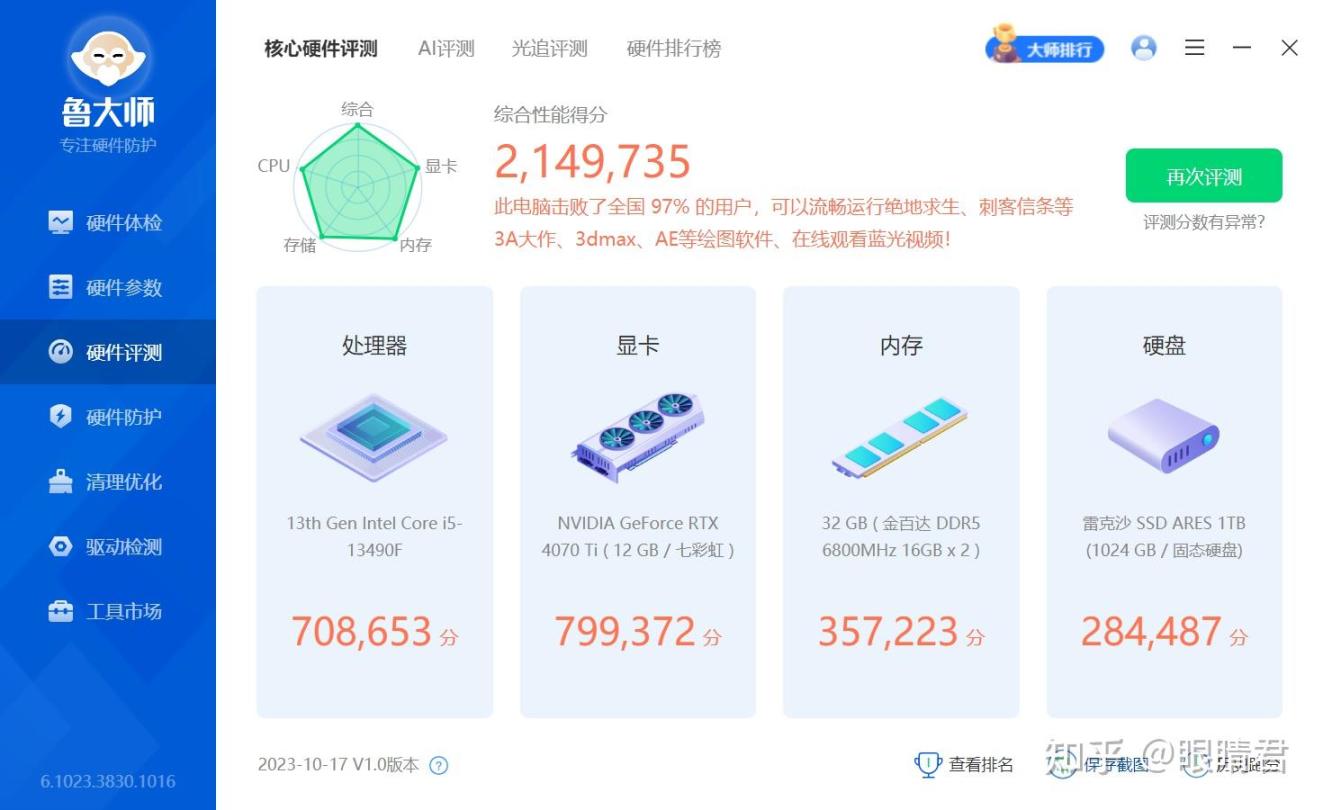

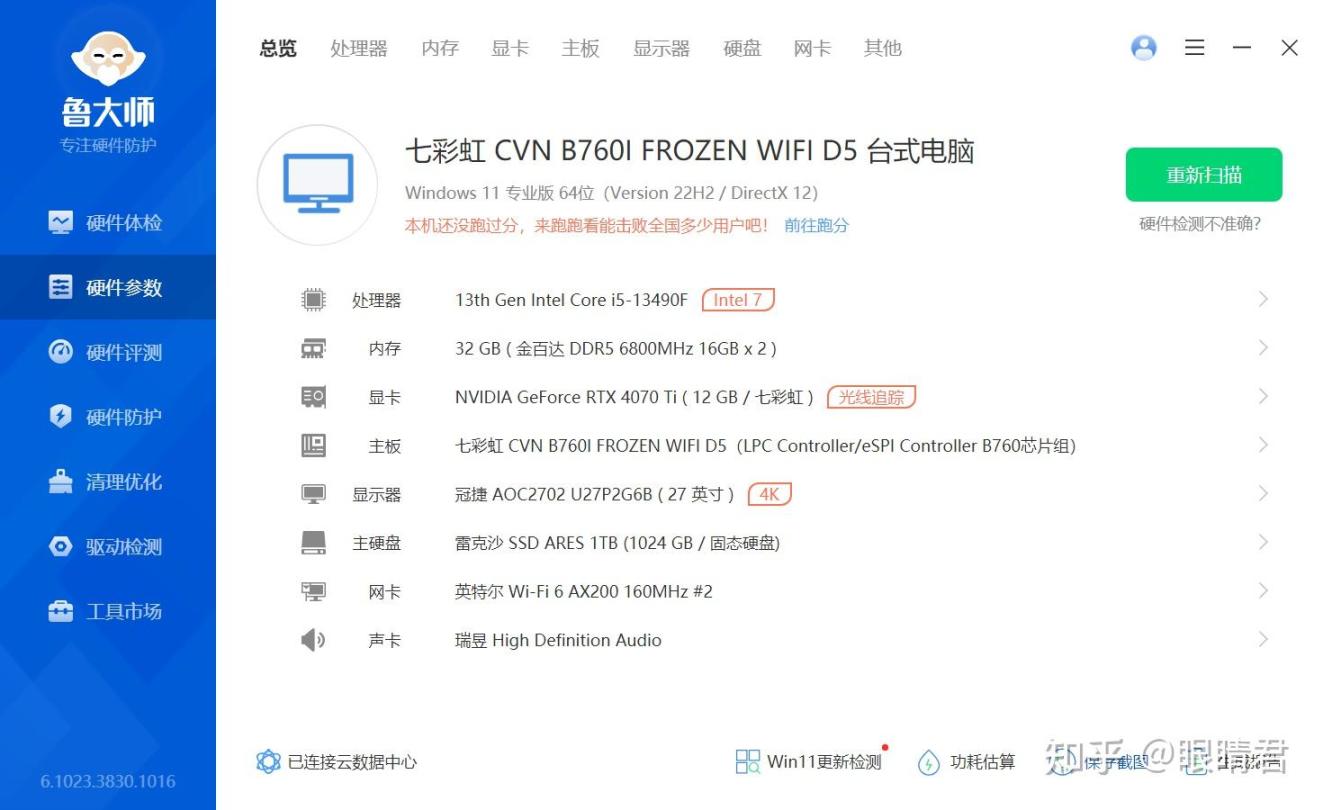

還是先丟一張最新版的娛樂大師跑分吧，很多人喜歡通過魯大師的跑分評估電腦性能。

處理器得分70.8萬，顯卡分數接近80萬分，內存35.7萬分，硬盤28.4萬分，整機綜合得分超過21萬分，超過全國97%用戶。對比618當時組裝的那臺ITX主機，升級到DDR5後，內存得分提升明顯。當然RTX 4070Ti對比RX 6600Ti的性能提升也是巨大的。

CPU-Z測試，13490F單核得分761，多核得分6673，13代處理器的性能還是非常夠用的，可以說搭配RTX 4070Ti使用，性能還算均衡。

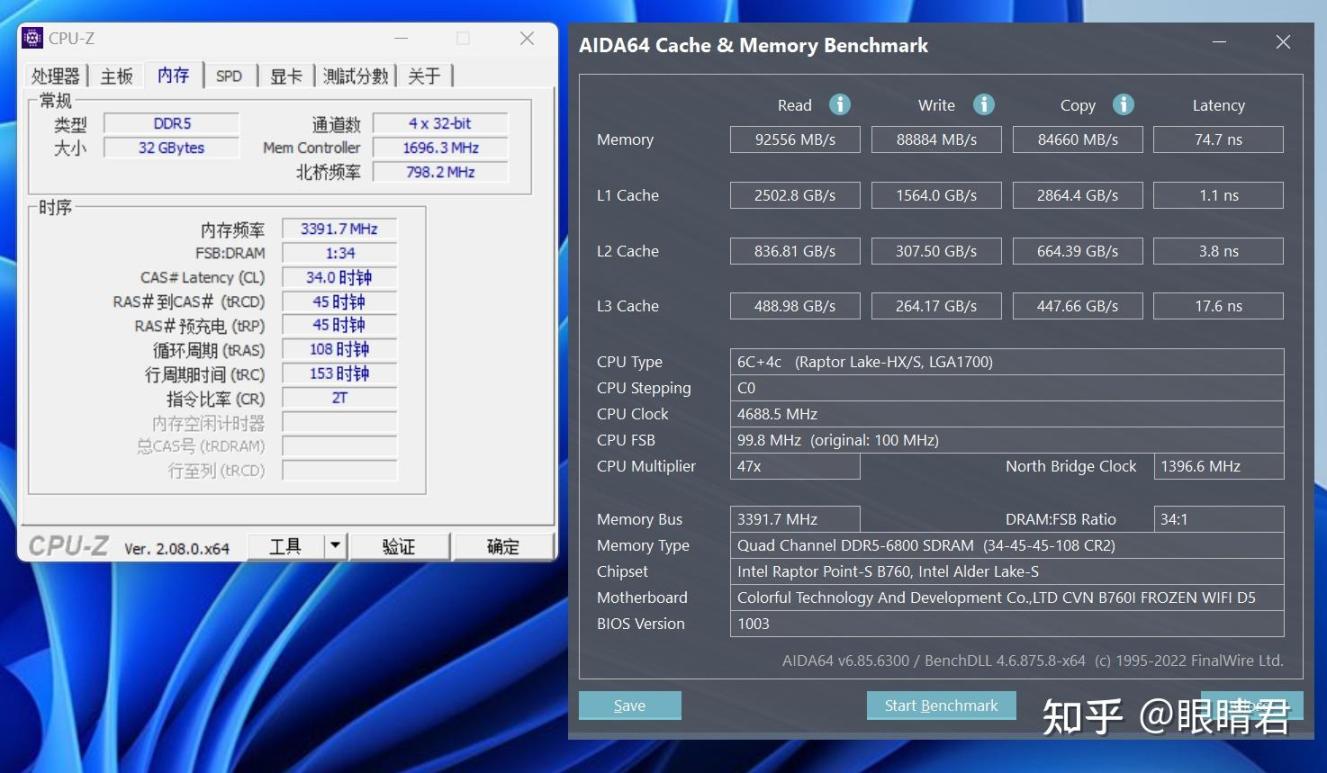

內存性能，使用AIDA測試內存讀寫速度，頻率6800，讀取速度爲92556MB/s，寫入速度爲88884MB/s，複製速度爲84660MB/s，延遲74.7ns，時序爲34-45-45-108 CR2，讀寫性能對比DDR4平臺要提升不少。

雷克沙ARES 1TB固態表現，使用CrystalDiskMark測速，最高順序讀取速度達到 7130.86MB/s，順序寫入速度達到6627.68MB/s，是目前PCIe4.0固態頂級速度水準。4K隨機讀取速度達到了87.74MB/s，作爲一塊HMB固態硬盤，已經接近了頂級有緩盤的成績了，相當優秀。

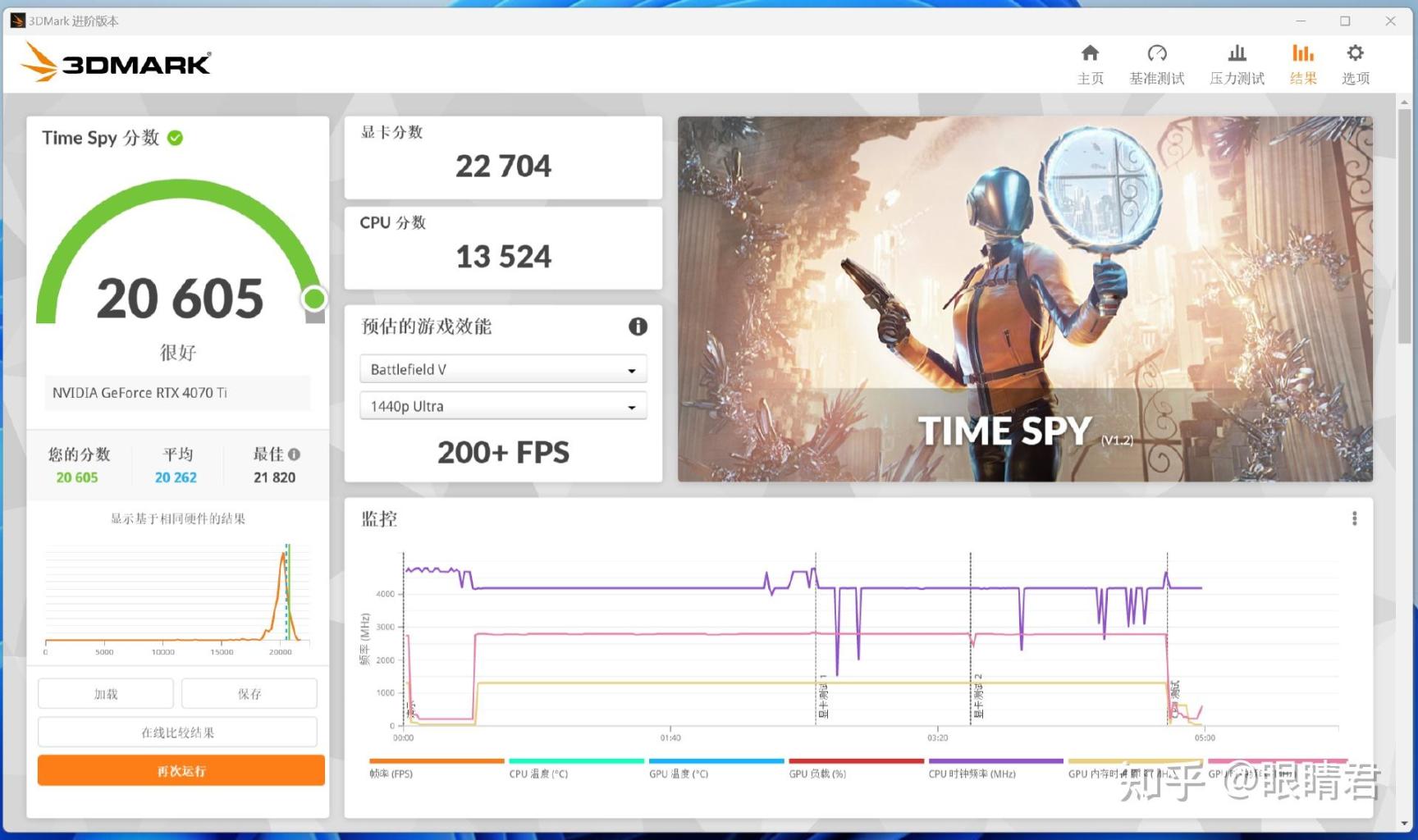

3DMARK Time Spy測試分數20605，CPU得分13524，顯卡得分22704，預估在1440P分辨率下游戲幀數超過200FPS，RTX 4070Ti的性能在2K分辨率下可以暢玩市面上主流遊戲大作，一般網遊在4K分辨率下也能達到非常流暢的FPS體驗。

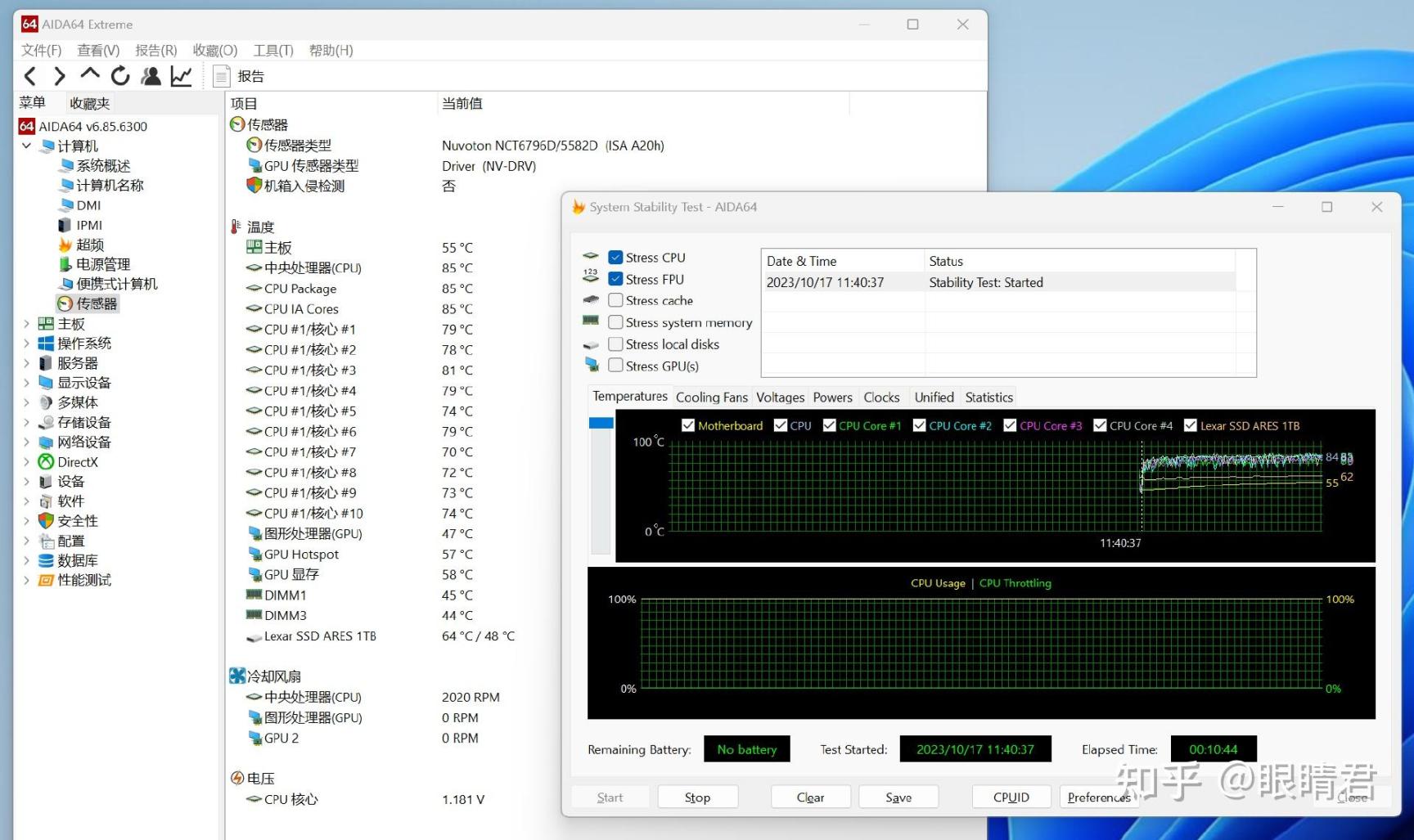

對於追求體積的ITX裝機方案來說，性能的瓶頸在於散熱，尤其是目前高性能CPU的散熱要求比較高，這也是本次裝機使用i5-13490F的主要原因。使用AIDA64雙烤CPU+FPU，10分鐘後13490F滿載運行溫度85℃，不得不說利民AXP120-X67散熱的性能表現還是有點出乎我意料，這可能也和我一直使用13700K滿載輕鬆上百也有關係，利民AXP120-X67壓制滿載的i5-13490F還是比較輕鬆的，對於中端2K遊戲主機，個人還是非常推薦i5-13490F級別的CPU搭配風冷散熱的方案，如果是使用i5-13600K，最好240水冷以上的散熱。

⭕️總結

個人認爲這個裝機方案配置還是比較均衡合理的：

1、機械大師iF13機箱在尺寸、硬件兼容性和裝機友好度上都比較到位，算是可玩性非常強的新ITX機箱了。

2、七彩虹B760I DDR5主板，顏值高，支持104微碼，DDR5內存兼容性高，而且出廠支持新發布的Intel 14代CPU，不管是搭配本次裝機使用的13490F還是未來升級14600K或者性價比更高的12代CPU都完全可以，作爲國產一線大廠七彩虹在售後方面也是非常不錯的，支持個人送保，CVN系列更是享受一年換新四年質保。

3、艾湃電競KR-750M電源原生支持ATX3.0，80PLUS白金認證，10年質保，也是高品質性能ITX裝機的絕佳選擇，750W功率也能滿足13490F+RTX 4070Ti的組合。

雙11馬上就要到了，如果有ITX裝機需求，希望本文的方案可供參考，對於裝機有疑問的朋友，歡迎評論區留言討論。
