Intel下代处理器插槽有变，Nova Lake 处理器多项信息曝光

英特尔下一代桌面与移动端 Nova Lake 系列处理器的多项关键信息接连曝光，涵盖接口规格、安装机构、核显架构以及产品规划调整等。Nova Lake 在硬件接口与图形核心上都有不小的改动，部分高端产品线规划被取消，英特尔正针对发烧平台与主流平台进行差异化调整，为后续主板、散热器生态带来新的适配需求。

下一代Nova Lake-S 最让玩家感到不爽的变化是全面更换处理器接口，LGA1851直接变成一代短命鬼。Nova Lake-S 桌面处理器将分为两种接口，主流产品用 LGA1954 接口，发烧产品用 LGA4326 接口，平台供电、扩展性与硬件支持能力的标准也不同。除接口针脚数量变化，LGA1954 接口还附带2L-ILM 双压杆独立压合机构。不同于常见的单侧压杆设计，改为左右两侧双压杆独立压合，面向发烧友、超频玩家等高端用户群体，并不会成为所有 LGA1954 主板的标配，之前LGA2011 平台英特尔也用过类似双压杆方案。

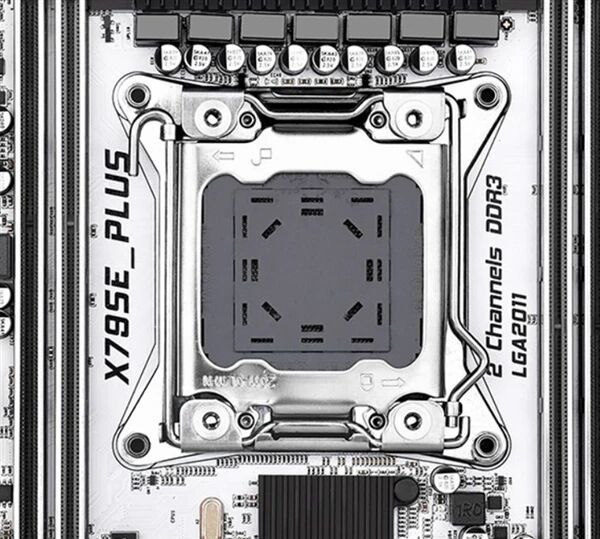

LGA2011

双压杆机构理论上可以提升处理器散热顶盖（IHS）的压合平整度，让处理器与散热器接触更紧密，改善导热效率。之前LGA1700 平台因压合压力分布不均，部分极限玩家自行加装改装件或垫片修正。但压合压力提升也带来不小风险，大力出奇迹可能会压坏处理器，目前酷冷至尊、猫头鹰等主流散热器厂商已针对双压杆与传统压合机构推出适配方案，确保生态兼容。

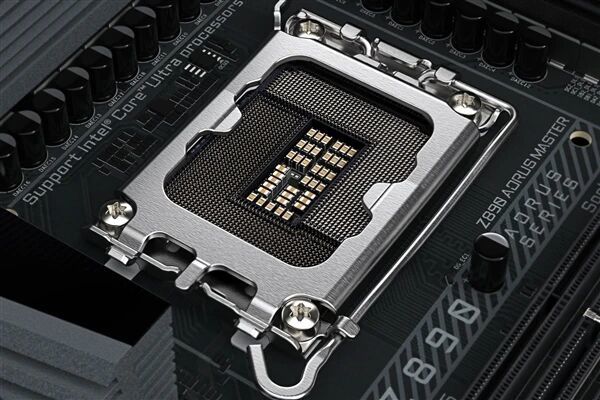

LGA1851

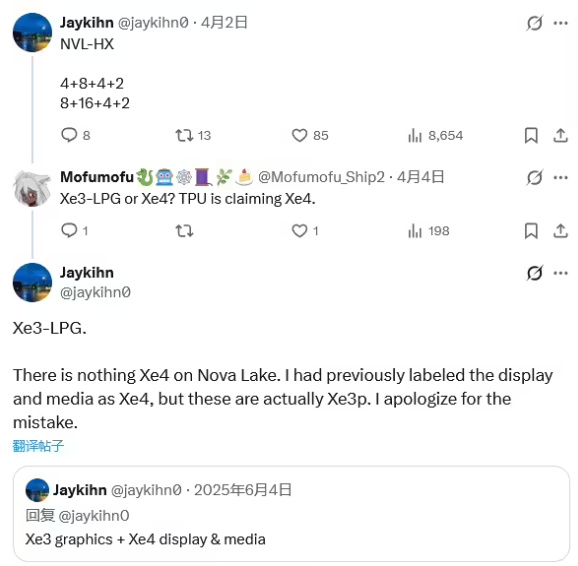

移动端与全系列 Nova Lake 处理器的核显规格也同步敲定，关于 Xe3 与 Xe4 架构的争议尘埃落定，Nova Lake 全系列不会采用 Xe4 GPU，统统属于Xe3P 分支。多数版本 Nova Lake 处理器搭载 Xe3 图形引擎，面向移动高性能场景的 Nova Lake P 升级为 Xe3P 图形引擎，不同后缀产品（NVL-S、NVL-U、NVL-H、NVL-HX、NVL-UL）均基于 Xe3 系列架构优化，无 Xe4 架构适配计划。

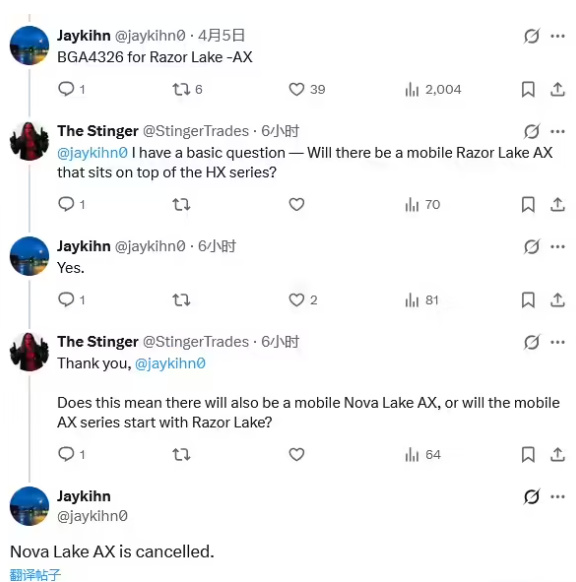

同时调整高端产品规划，正式取消 Nova Lake 系列的 AX 高阶版本，原本计划在 Nova Lake 推出的 AX 系列处理器将延后至下一代 Razer Lake 平台登场。有传闻Razer Lake-AX 处理器将采用 BGA4326 接口，且移动端 AX 系列也将从 Razer Lake 开始，Nova Lake 全系列不再有 AX 版本规划。

Nova Lake 系列是英特尔平台转型的关键节点。双压杆机构或许能解决前代平台散热压合的痛点；核显架构坚守 Xe3 系列，放弃 Xe4 试水，体现出英特尔在图形核心上不敢冒进的策略；AX 版本取消避免研发资源分散。

对于用户而言，LGA1851 平台生命周期大幅缩短，计划长期使用的用户需谨慎选择升级时机；发烧玩家与超频爱好者可等待支持双压杆机构的 LGA1954 主板，获得更优散热效果；笔记本用户则无需期待 Nova Lake AX 版本，可关注后续 Razer Lake 平台。生态层面，主板厂商需快速推进 LGA1954 与 LGA4326 接口主板研发，散热器厂商需完成双压杆机构适配，整个PC硬件产业链将迎来新一轮适配调整。

本篇内容就到这里，如有遗漏，欢迎评论区补充～
