景觀小魚缸——B760M迫擊炮+影馳4060+喬思伯TK-1裝機分享

前言

此次帶來的是一臺景觀裝飾小魚缸的雙曲面側透MATX機箱——喬思伯TK-1白色的裝機。使用的配置爲13700KF+微星B760M MORTAR WIFI 迫擊炮+影馳4060金屬大師OC的主配置，喬思伯喬思伯TK-1是今年推出的小小海景房系列，採用雙摺彎環形玻璃2.5面環視設計，可讓整個機箱作爲魚缸式展示內部配置，而因爲其設計嬌小隻兼容MATX和240冷排，以及最長280mm顯卡，所以尺寸也不大隻有310x299x345的長寬高，但得益於使用雙倉設計也能兼容200mm的ATX電源和165mm塔式風冷，可以說是一臺比較可愛的魚缸景觀機箱。

而此次的配置方面，使用的是12+1+1路75A供電的微星MAG B760M MORTAR WIFI 迫擊炮，壓制13700KF的散熱採用喬思伯CR3000ARGB逆重力鍍鎳七熱管雙塔散熱器，並使用迫擊炮的微碼-0.05v使得整機非常靜音。顯卡是影馳的新一代40系顯卡中性價比款的4060金屬大師，雙風扇規格也能獲得良好的散熱，單8PIN供電足夠130W的TGP發揮。內存是阿斯加特的DDR5 6400 CL32 瓦爾基里極地白 32G套裝燈條，海力士A-DIE顆粒使用微星的MEMORY TRY IT超頻至DDR5-7400穩定使用。固態硬盤使用阿斯加特AN4+ 2TB SSD，聯芸1602的主控和長江存儲新一代TLC閃存顆粒使其具有1200TBW的五年質保和150萬小時MTBF平均無故障工作時間。搭配整機的電源是安鈦克的NE1000白色電源，這款全日系電解電容、全橋LLC+DC-DC成熟方案的ATX3.0，且還支持智能啓停和10年換新的質保。

最後還使用了喬思伯的DY-2霓虹線，以及ZG-120W白色反葉魔術風扇來完成整機的垂直風道散熱。

整機配置清單：

C P U：英特爾（Intel） 13代酷睿 i7-13700KF 處理器

主板：微星（MSI）MAG B760M MORTAR WIFI 迫擊炮

內存：阿斯加特（Asgard）女武神·瓦爾基里極地白RGB CL32 DDR5 6400 32GB(16Gx2)套

S S D：阿斯加特（Asgard） AN4+ 2TB SSD固態硬盤

顯卡：影馳（Galax） GeForce RTX 4060 金屬大師 OC

電源：安鈦克 Antec NE1000 白色金牌全模組/ATX3.0電源

電源線：喬思伯（JONSBO）彩虹橋DY-2 24pin 電源霓虹線

喬思伯（JONSBO）彩虹橋DY-2 8pin*2 顯卡霓虹線

散熱：喬思伯（JONSBO）CR-3000ARGB版白色款

風扇：喬思伯（JONSBO）ZG-120W白三合一機箱風扇

機箱：喬思伯（JONSBO）TK-1白色雙曲面側透MATX遊戲機箱

整機展示：

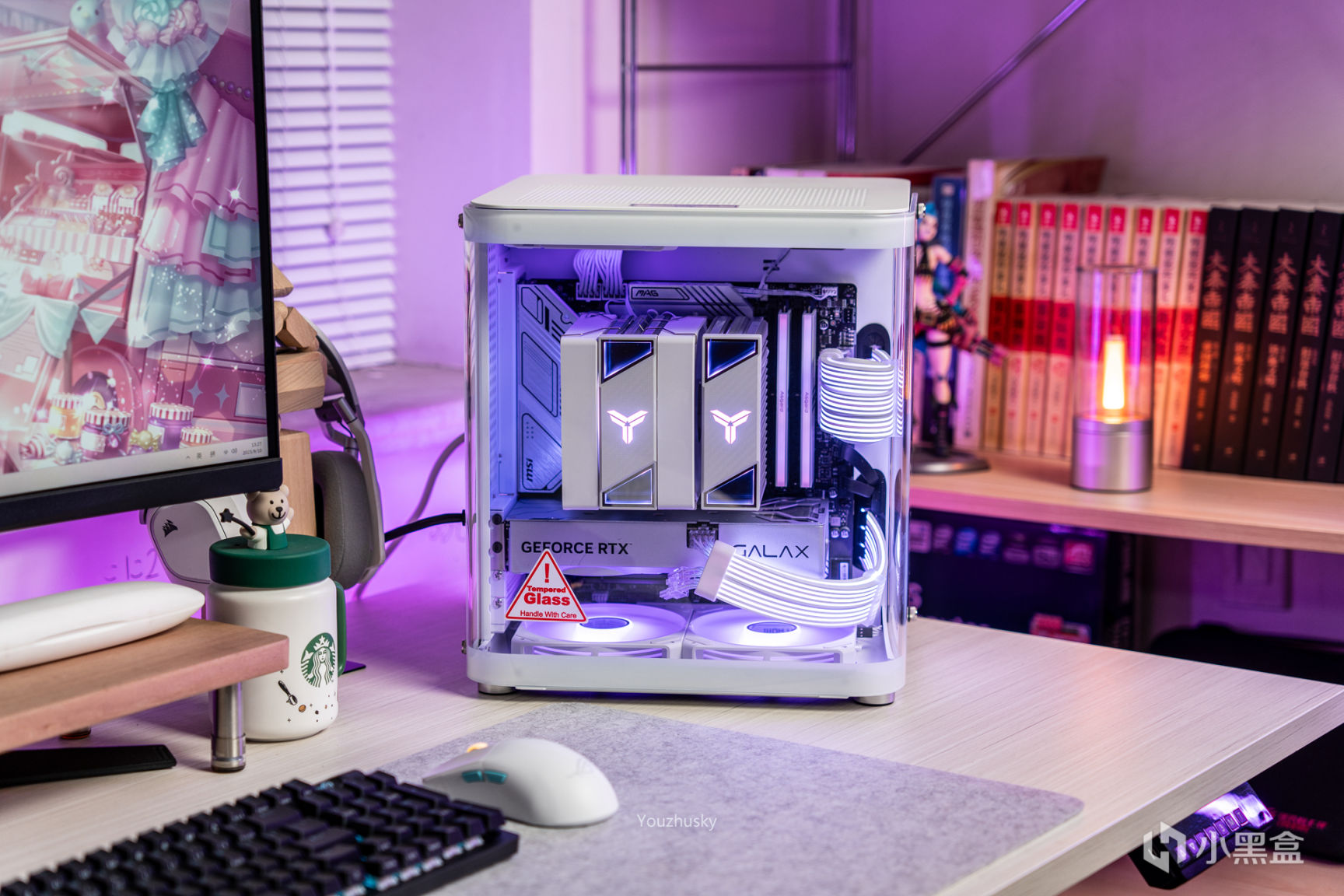

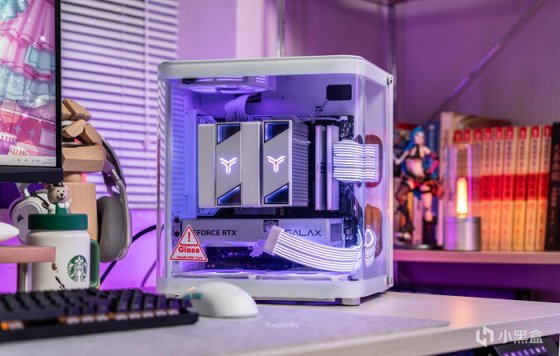

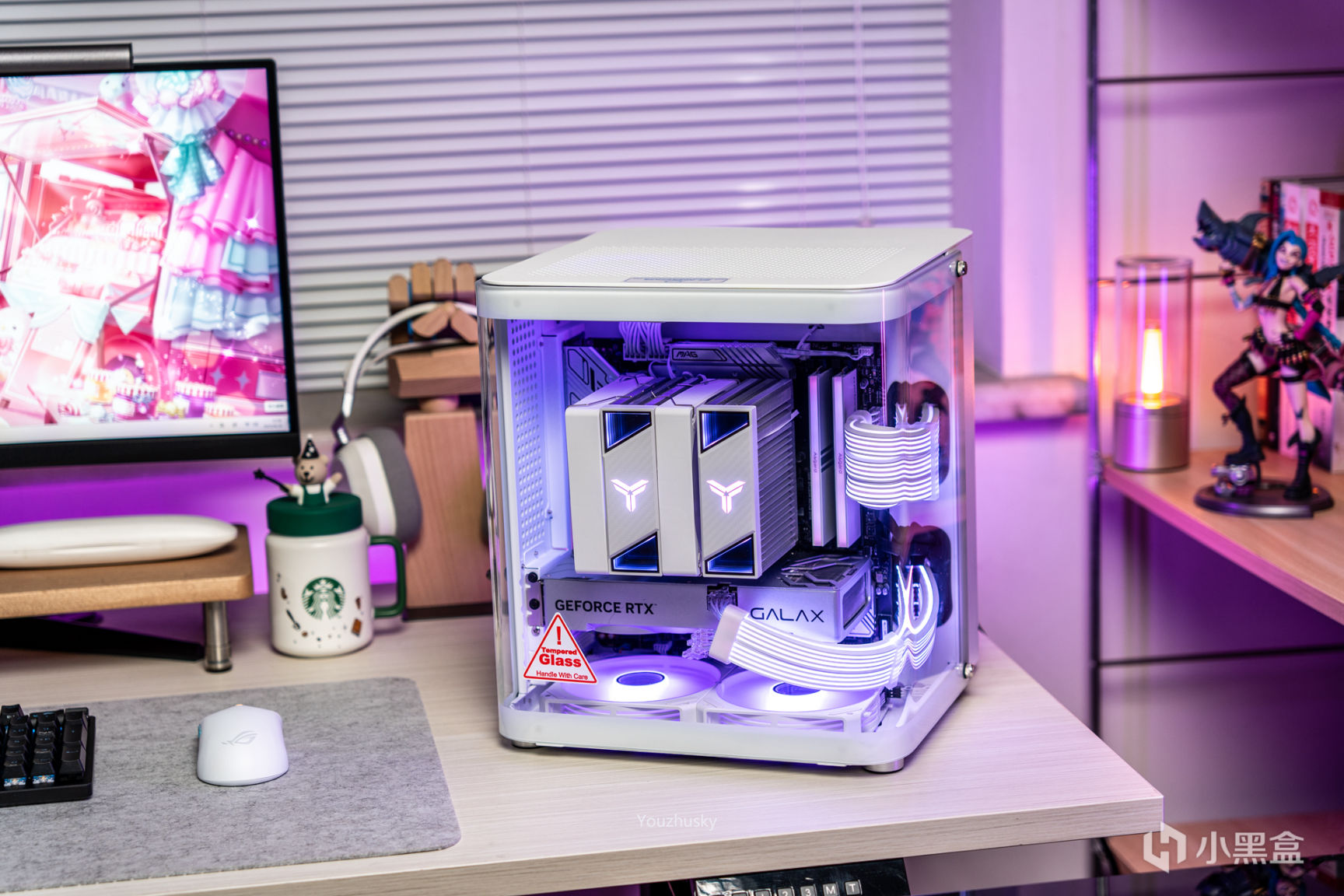

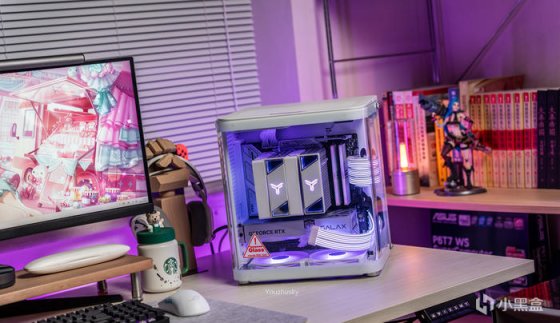

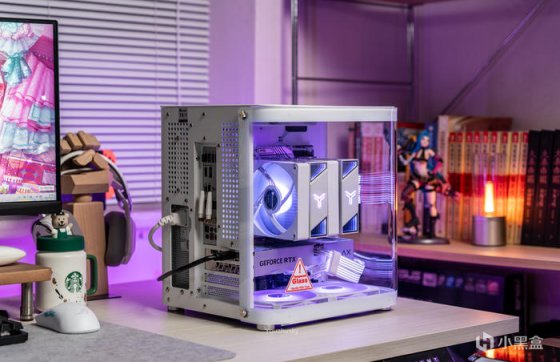

桌面展示

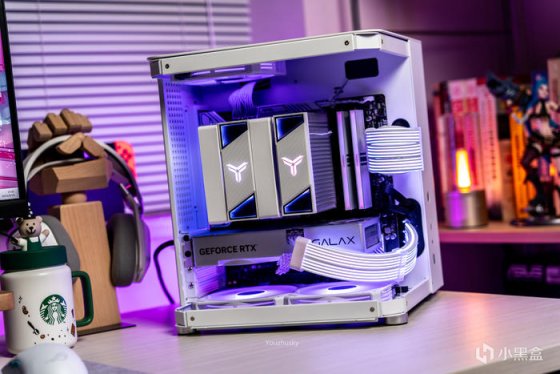

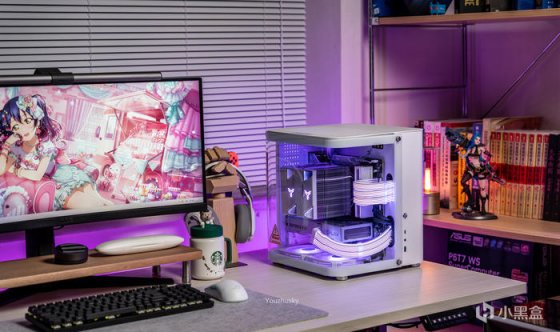

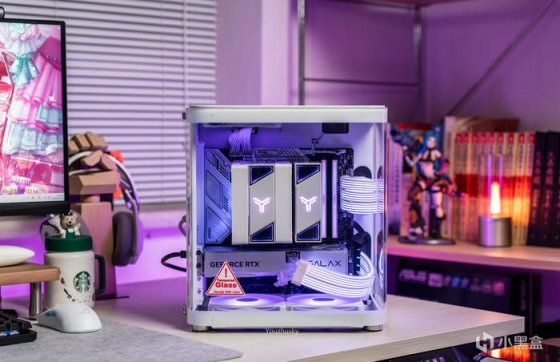

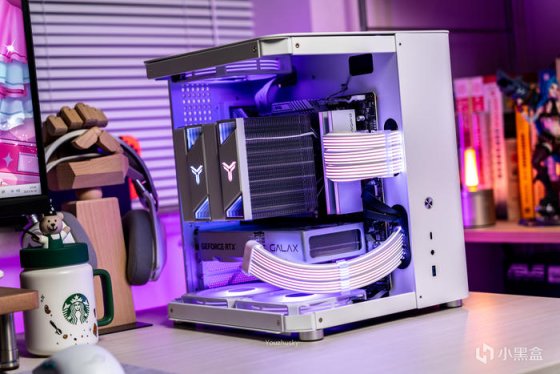

桌面整機，小魚缸

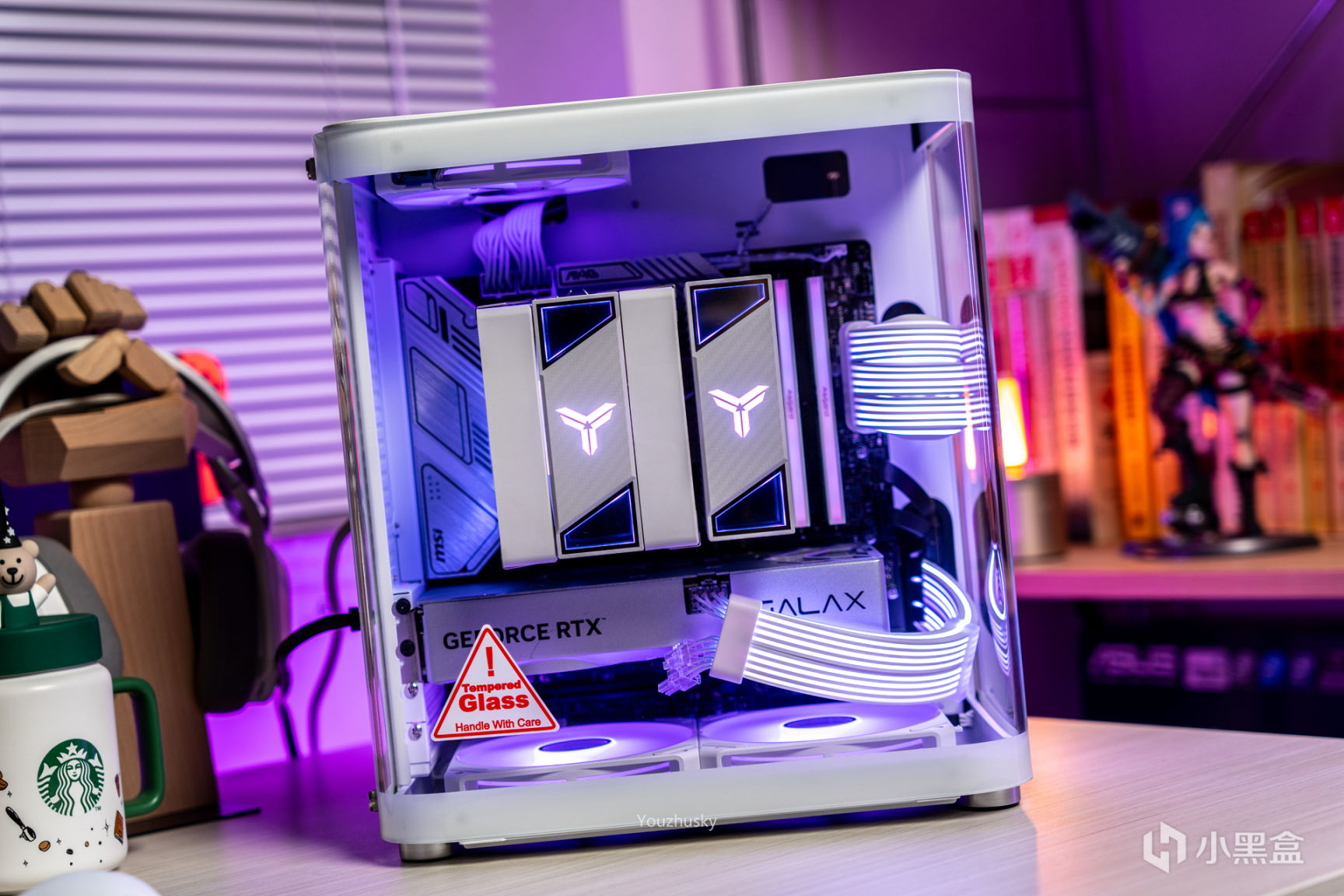

魚缸正面

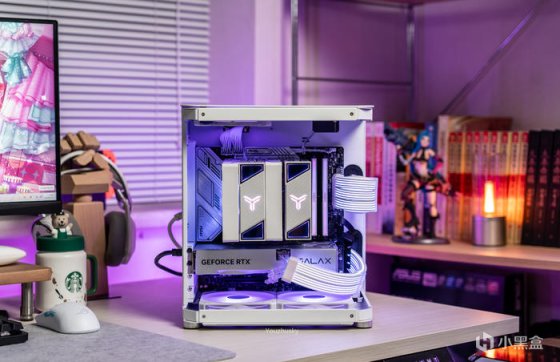

魚缸前面，兩條DY2霓虹線比較搶眼，淡紫色的配色與白色整機相得益彰

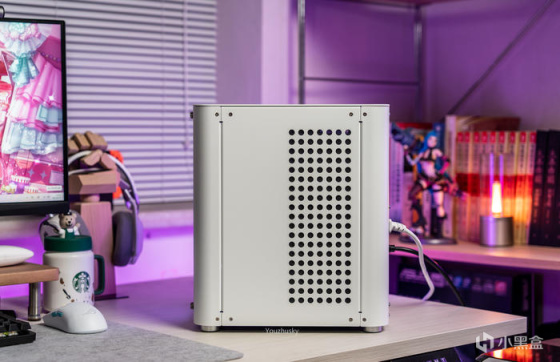

魚缸背板是鋁合金的材質

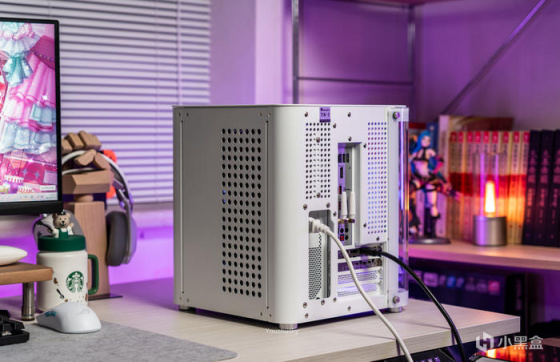

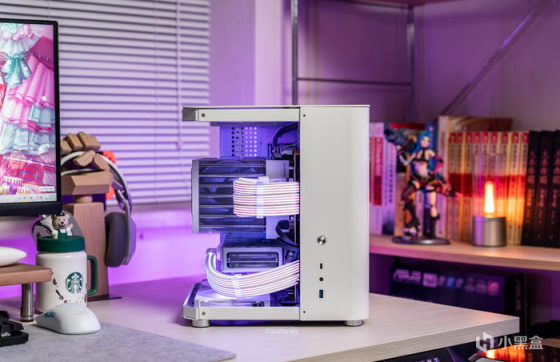

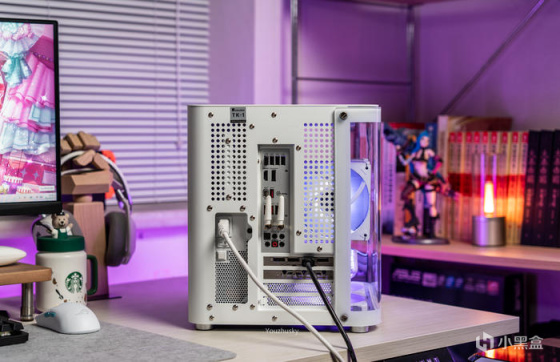

魚缸的尾部，整機雙倉結構

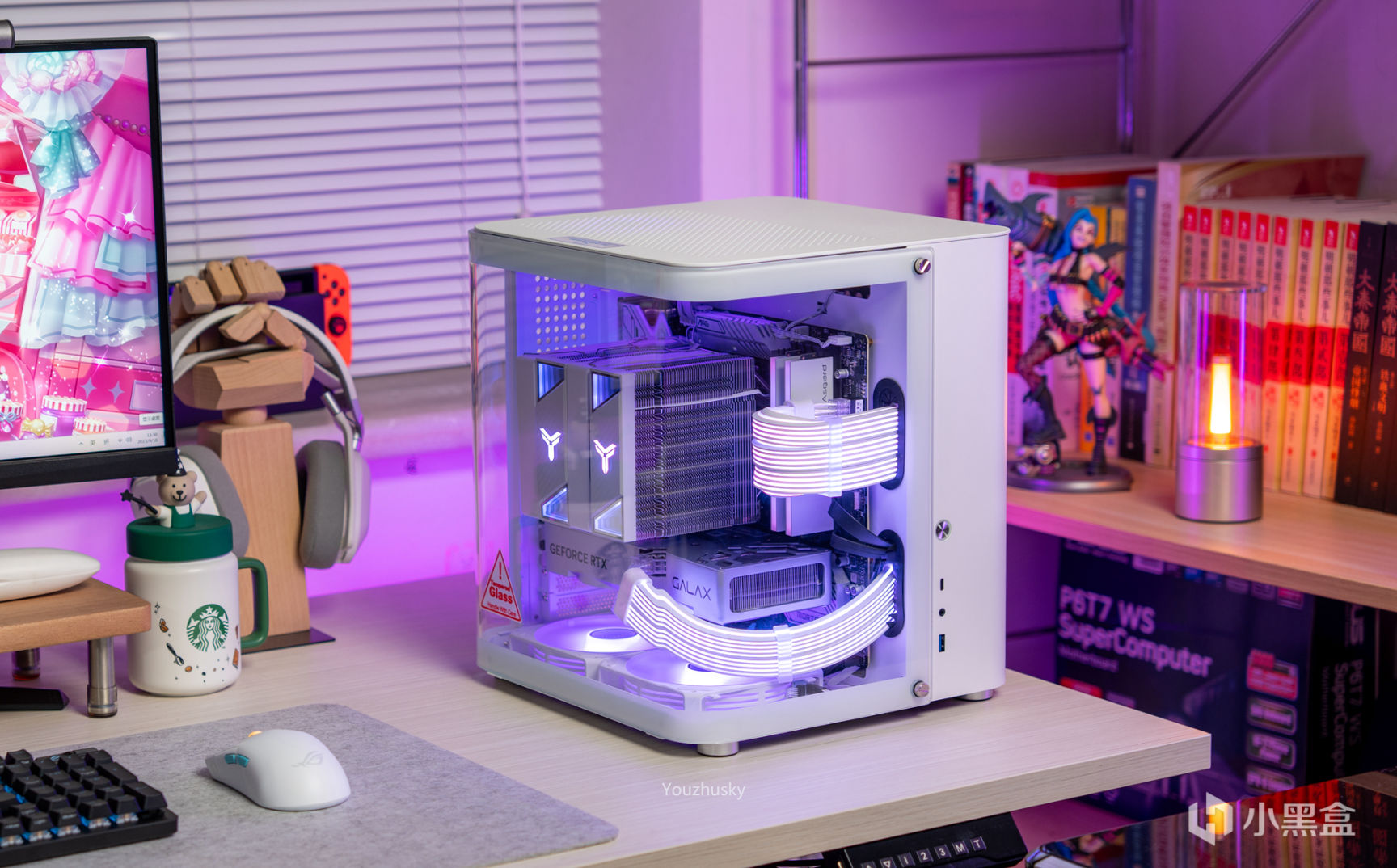

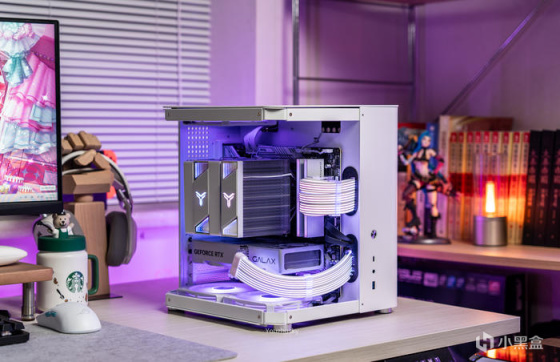

45°的魚缸觀景臺

45°魚缸背面

打開三面彎折的鋼化玻璃，整機的內部配件

正面視角的內部

45°的內部視角

45°的側視角度

45°的背面視角

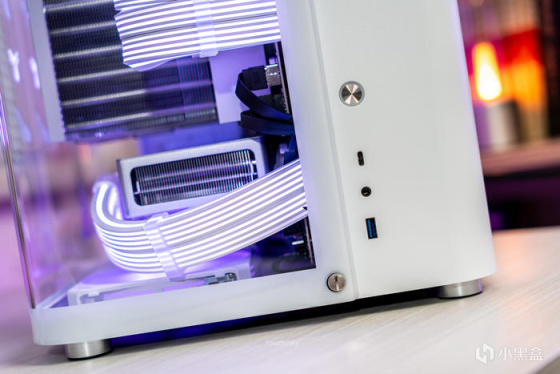

喬思伯TK-1的腳墊與前置IO，雙摺彎2.5面玻璃通過前後各兩顆螺絲固定，玻璃上的螺絲孔有2.5mm厚度的減震膠圈連接

喬思伯TK-1的頂部面板，前面標註了打開方式爲下壓後推

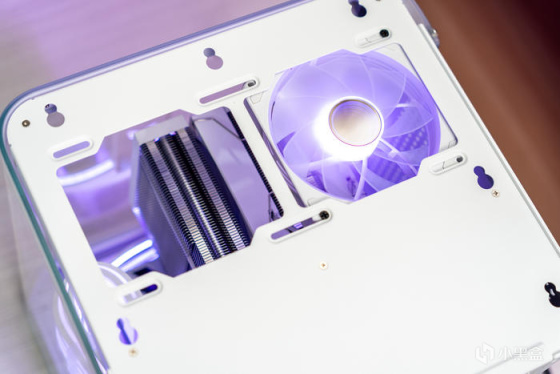

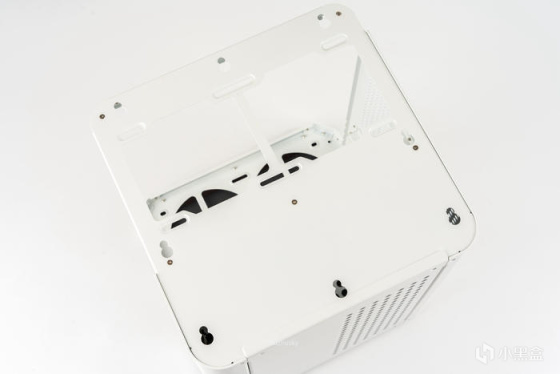

打開後可見頂部的兩個12cm風扇位

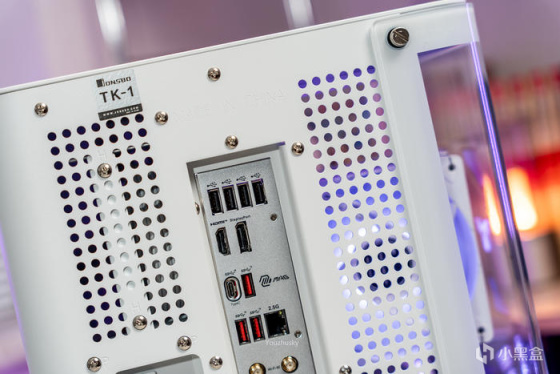

機箱尾部頂上一個喬思伯TK-1銘牌，中間還有MADE IN CHINA，左邊雙倉的上部爲兩盤位的HDD支架

此次使用的主板爲微星的MAG B760M MORTAR WIFI 迫擊炮

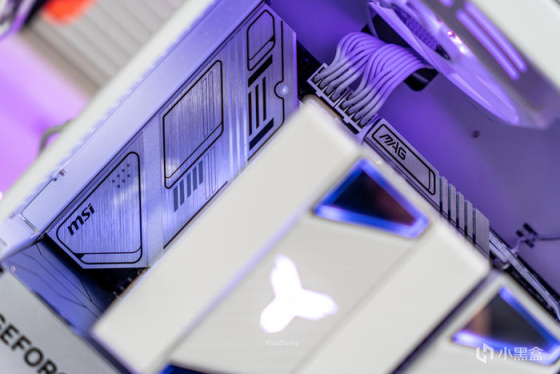

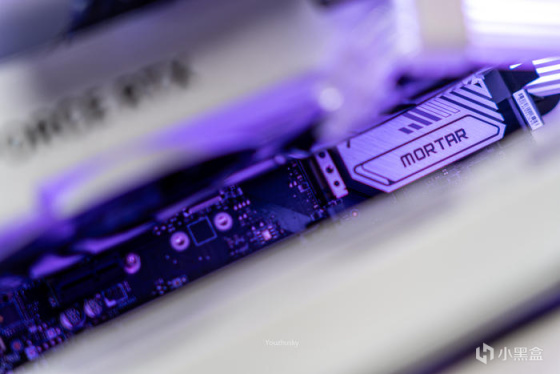

魚缸及觀景臺也可看到內部主板的MORTAR芯片組散熱

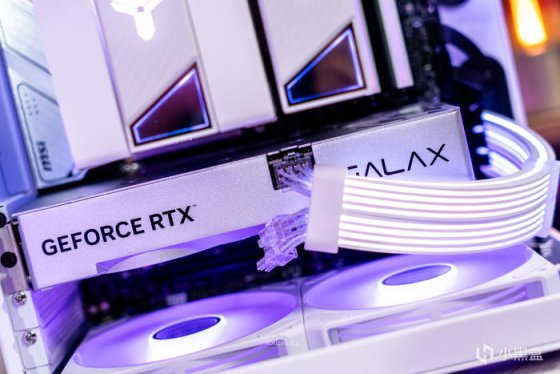

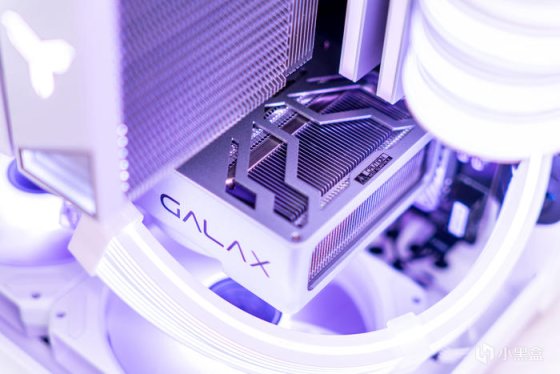

小魚缸身板小最大支持280mm顯卡，這裏使用了含擋板240mm長的影馳4060金屬大師OC顯卡

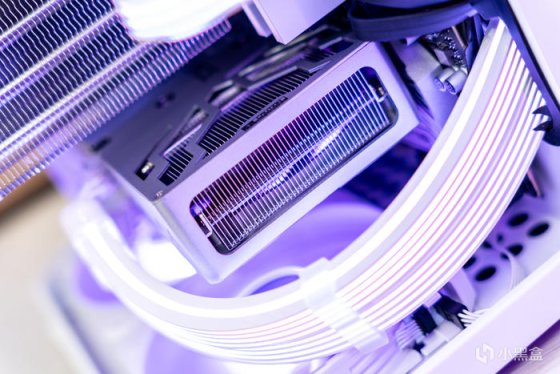

影馳4060金屬大師OC顯卡的尾部出風設計，雖短猶散的風道設計

這款顯卡採用橫向散熱片的出風設計，所以尾部也有散熱鏤空

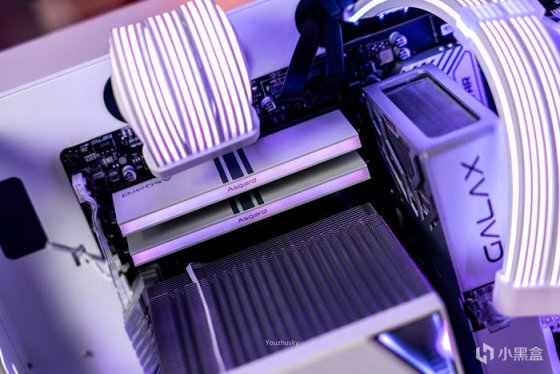

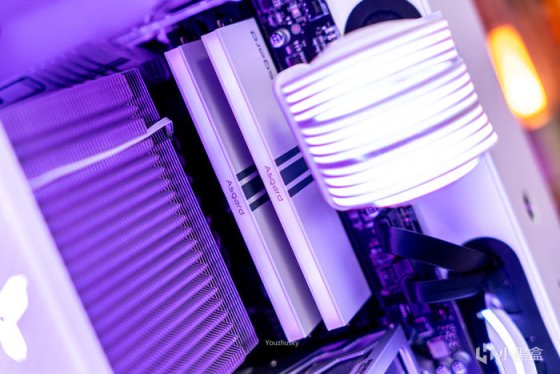

內存是阿斯加特的女武神·瓦爾基里極地白RGB CL32 內存，頂部的asgard燈效內部爲8顆直列燈珠

立體噴塗的汽車烤漆工藝和2mm厚度的鋁合金散熱馬甲，讓這套內存質感和厚重感都非常不錯，也是配得上其使用超頻能力不俗的海力士A-DIE顆粒

這次就使用這套瓦爾基里極地白 DDR5 6400超頻至DDR5 7400,使用微星的MEMORY TRY IT超頻功能也非常穩定，也是此內存穩定的證明

內存烤漆工藝的側面也有ASGARD的logo

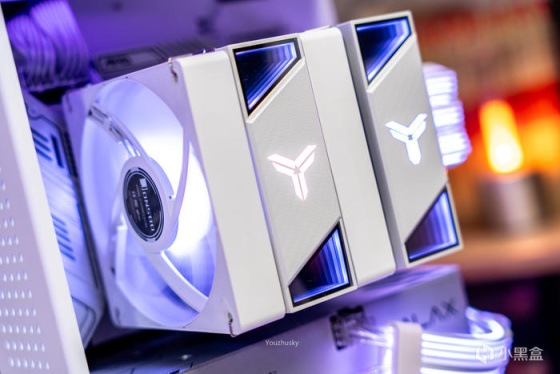

喬思伯CR3000 ARGB雙塔雙扇鍍鎳7熱管散熱器，頂蓋的上下幻境燈效也是不錯的設計

兩把風扇側面一把爲ARGB設計，這次沒有裝在內存一側而是裝在了主板供電散熱一側

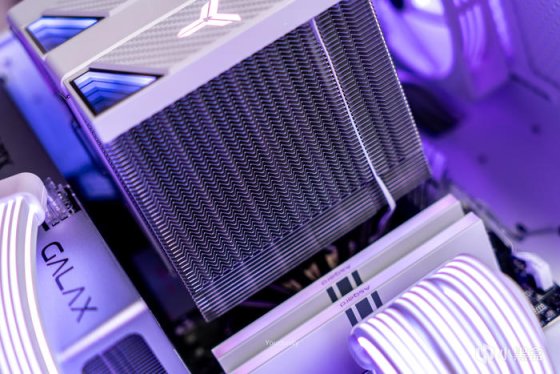

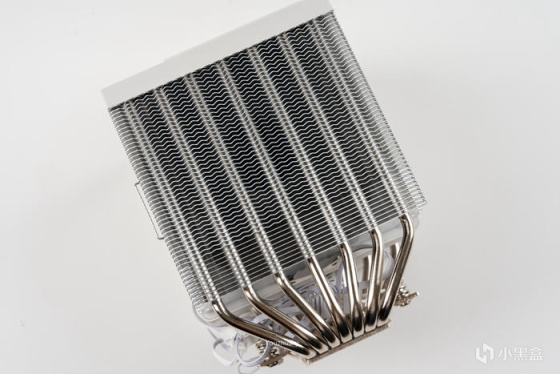

CR3000散熱器的整體鰭片工整，且都有鋸齒狀設計

固態硬盤是阿斯加特的AN4+ 2TB SSD ，它採用聯芸1602的主控——MAP1602A-F3C，擁有2400MT/s的單顆芯片接口速度和四通道方案，以及採用基於晶棧Xtacking3.0架構的長江存儲新一代TLC閃存顆粒

2TB版本的AN4+在使用壽命方面最高可達1200TBW總寫入數據量和150萬小時MTBF平均故障工作時間，並提供了五年質保

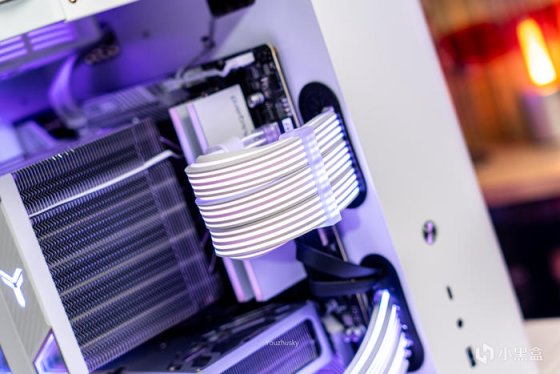

喬思伯DY2 24pin霓虹線

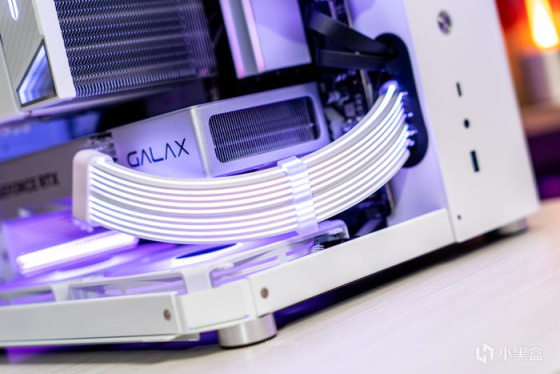

喬思伯DY2 8pin*2霓虹線，不過兩個8pin至接了1個到影馳4060金屬大師OC顯卡上

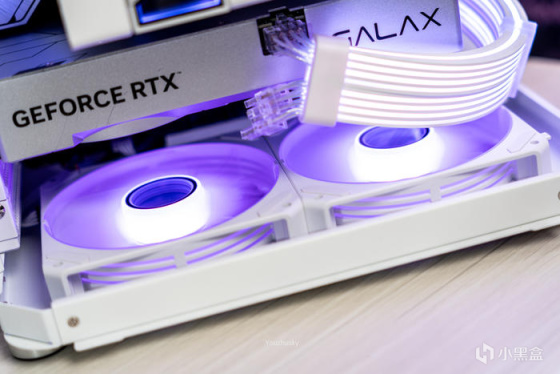

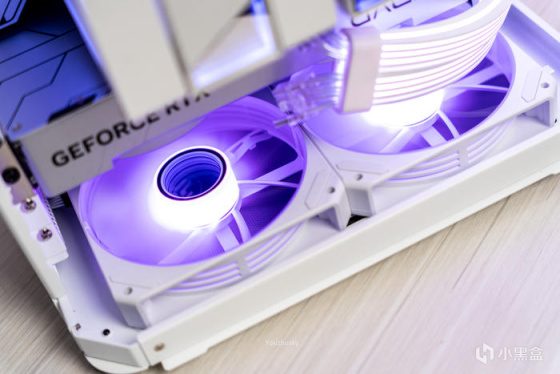

反葉設計的喬思伯ZG-120W白色魔術風扇

ZG-120W白色魔術風扇不僅正面帶有千層鏡光效，側面也有三條ARGB導光條

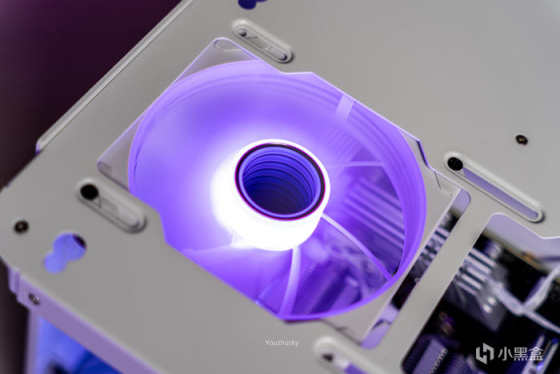

三合一的ZG-120W風扇頂部也安裝一把

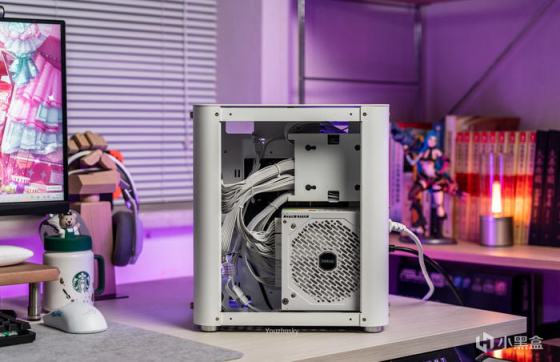

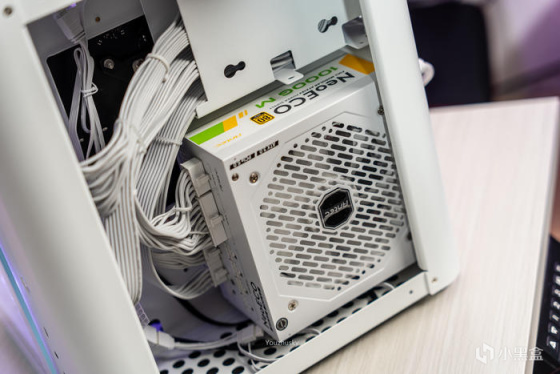

整機的背部理線情況，安鈦克NE1000 原裝模組線與喬思伯DY-2霓虹線理線效果尚可

安鈦克NeoECO 1000 GM全模組電源，這款全日系電解電容、全橋LLC+DC-DC成熟方案的ATX3.0，且還支持智能啓停

整機無雙摺彎環形玻璃的狀態

無雙摺彎環形玻璃的狀態，其實和安裝上玻璃的效果差不多都能看見內部全部配件

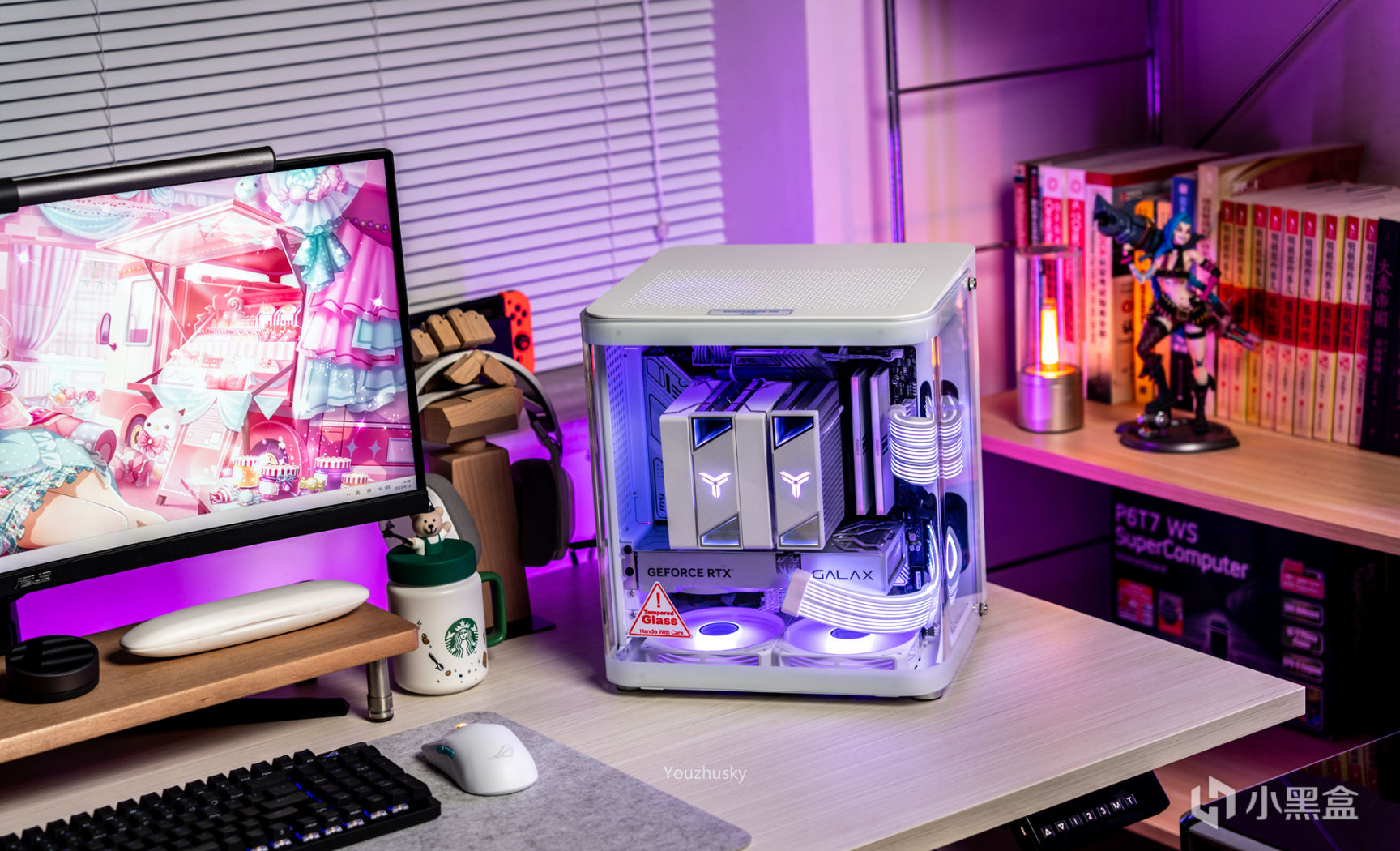

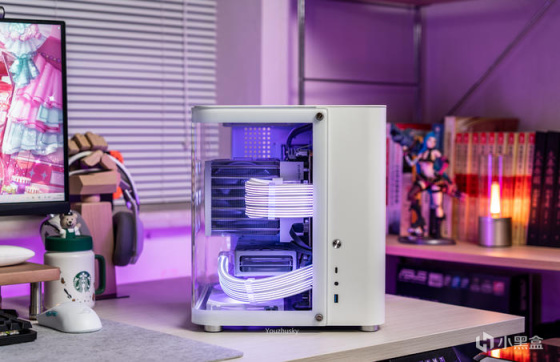

桌面展示

配件解析
喬思伯（JONSBO）TK-1白色雙曲面側透MATX

作爲喬思伯今年推出的小小海景房系列，雙摺彎環形玻璃2.5面環視設計可讓整個機箱作爲魚缸式展示內部配置，而因爲其設計嬌小隻兼容MATX和240冷排，所以尺寸也不大隻有310x299x345的長寬高,不過尺寸雖然小但是其採用了2.5mm的鋁合金玻璃與內部1mm的鋼板，喬思伯從來不在用料上摳摳搜搜，所以這個小魚缸有5.9KG重

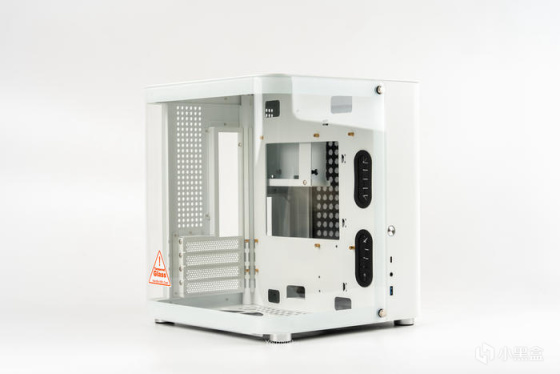

TK-1的側透面，可以看到這塊雙摺彎玻璃在左側和右側都是熱彎工藝，一體的弧度讓整個測透面展現得淋漓盡致

正面的效果，雙摺彎的玻璃與機箱靠前後兩個2.5mm厚度減震膠墊連接，可提升抗震保護性能，同時左側的底部也有底板承重鋼化玻璃

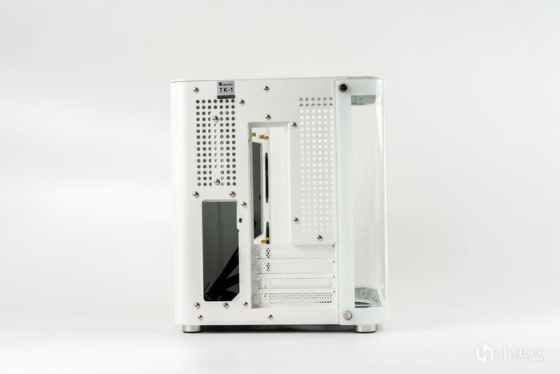

TK-1的尾部，雙倉結構左側爲上半部HDD位下半部電源位

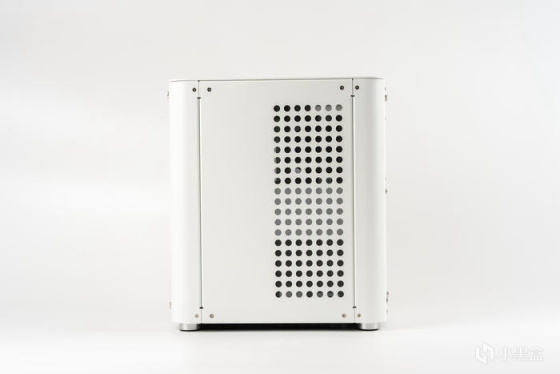

TK-1的背板，背板也是與左右兩塊帶弧度的側邊一樣都爲鋁合金材質，中間的鏤空正好讓電源與HDD硬盤散熱

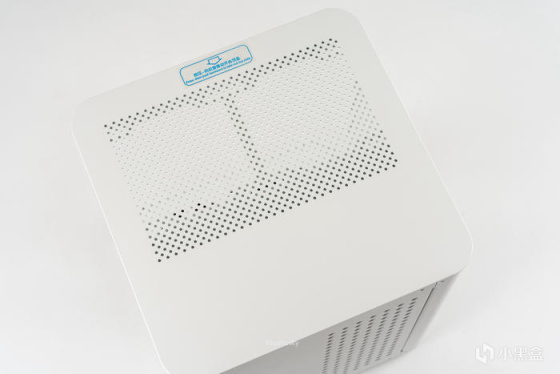

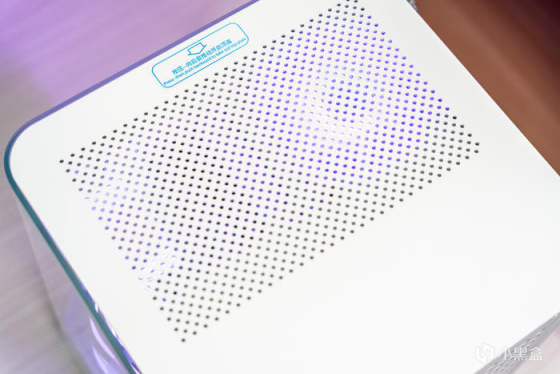

TK-1的頂部一整塊鋁合金頂板，最前面標註了其打開方式爲按下向後推，前半部分爲240冷排鏤空位的散熱衝孔

頂板的固定方式爲八顆帶膠墊的劃扣固定螺絲，拆卸簡單

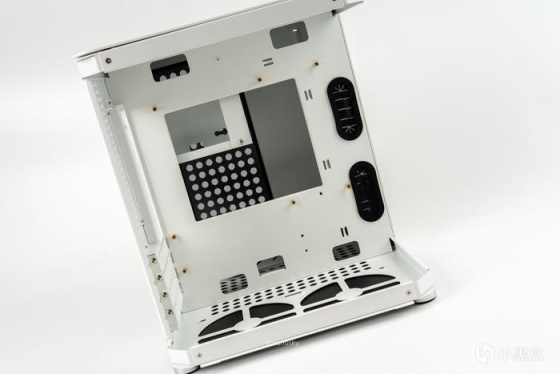

TK-1雙倉結構的左倉內部，MATX的主板佔據了主要部分，頂部也預留了240冷排的安裝位置，由於設計了雙摺彎玻璃，所以機箱散熱採用了底部2X12CM和頂部2X12CM的垂直風道散熱模式，而風冷散熱器也可支持165mm的高塔，顯卡最長支持280mm

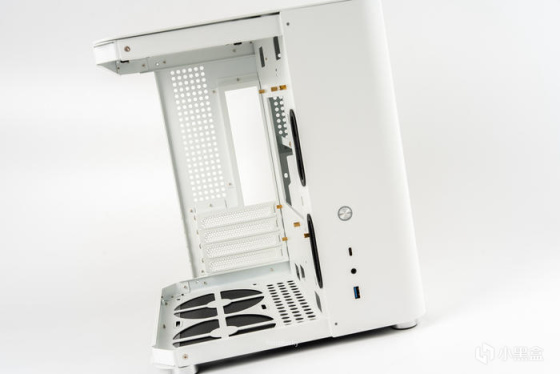

打開雙摺彎玻璃的機箱前部，前置IO設計了開機鍵、type-C口、音頻口、USB3.0口

右邊的倉位可支持最長200mm的ATX電源，上面支持2個3.5HDD或者SSD

機箱底部的四個腳墊與正面防塵網

微星 MAG B760M MORTAR WIFI 迫擊炮

主板是微星MAG B760M MORTAR WIFI 迫擊炮，包裝中間顯示了大大的型號標識，左上角則是微星龍盾logo和三年質保800電話，右邊則是intel13代和B760芯片組的雙藍標，底部則標識了TPM 2.0和WIN11兼容以及lightning GEN 5

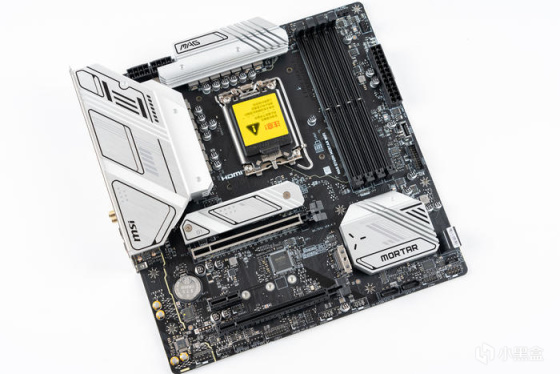

主板的本體，拿在手中感受到非常厚重，鋁原色的擴展型散熱片讓主板黑白雙色皆可搭配，另外這代迫擊炮又又又增強啦，特別是其12路75A的智能供電（總共12+1+1），再次刷新了“中端主板”的規格，另外還升級了無線到WIFI6E以及支持藍牙5.3，還有兩個高達20 Gbps的lighting20G的USB3.2 GEN2X2，其他像PCIE5.0和更高DDR5內存頻率則都是常規升級

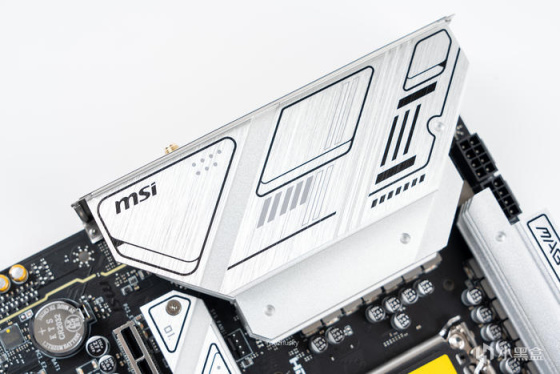

壯碩的擴展型散熱片，配合底部的高性能導熱墊可以快速散發其強大供電產生的熱量，上面的拉絲效果和MSI的點綴可以說簡約即是美，附件還有貼紙可裝飾

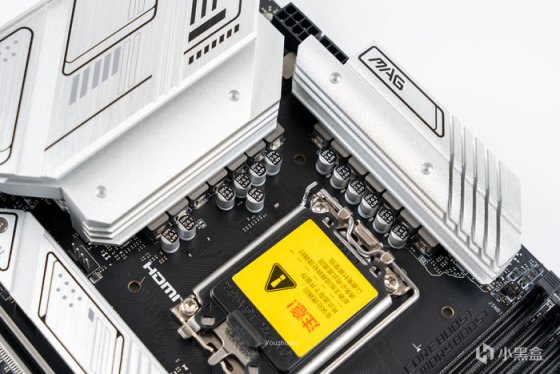

再次刷新規格的供電設計，這代已然來到了12相75A智能供電，12+1+1相總計14路鈦金電感，能充分發揮13代處理器的性能潛力，不超頻下帶個13900KS也是非常輕鬆的吧

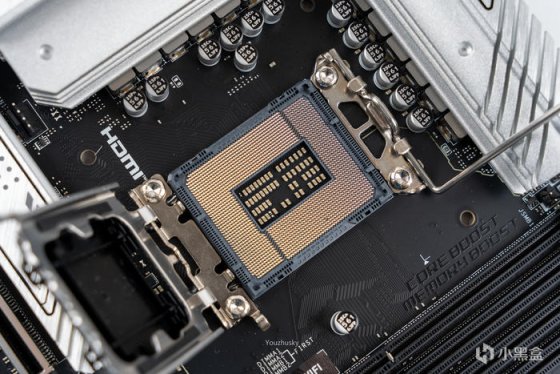

13代的LGA1700 CPU插座，兩代下來插槽未更新直接支持也算是個小福利吧，如果有上一代B660的主板則無需更換主板即可升級13代處理器，當然需要擴展性和更高頻率內存支持的話還是得B760了

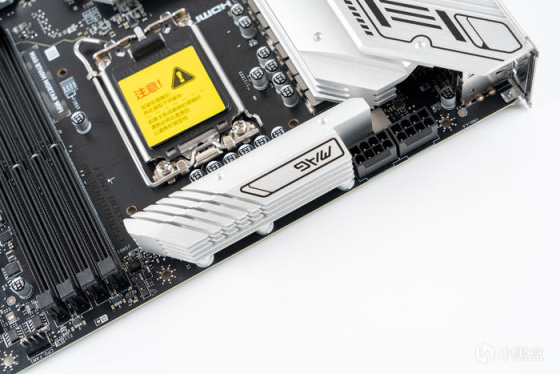

雙8P的供電已經成爲了迫擊炮的標配，畢竟功耗、核心數量都是成正比的，頂部的VRM散熱片上依然有個MAG的標識

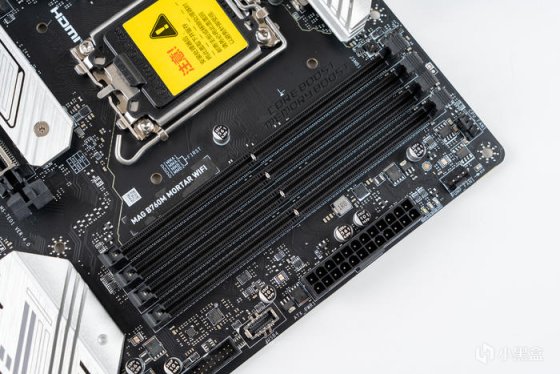

微星的DDR5 內存加速引擎能使B760M迫擊炮超頻速度支持高達7000+MHz，四條單邊卡扣且中間有加固設計，主板背面也能看到SMT貼片工藝提升內存性能

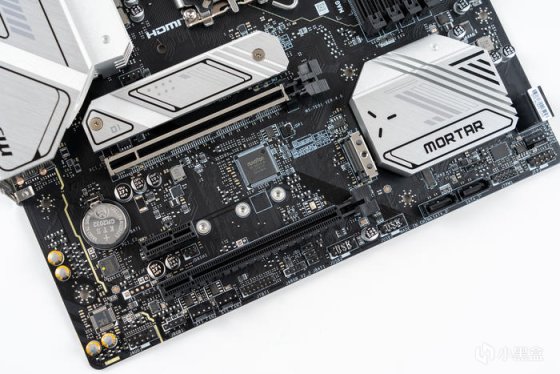

PCIe擴展區域，一條配備鋼鐵裝甲加固的PCIe5.0 X 16，下面是PCIe 3.0 X 1和一條 PCIe 4.0 X 4；兩條M.2均支持PCIe4.0 X 4 ，不過只配備了一個M.2冰霜鎧甲；左邊是聲卡部分，右邊則是拉絲鋁合金設計的B760芯片組散熱

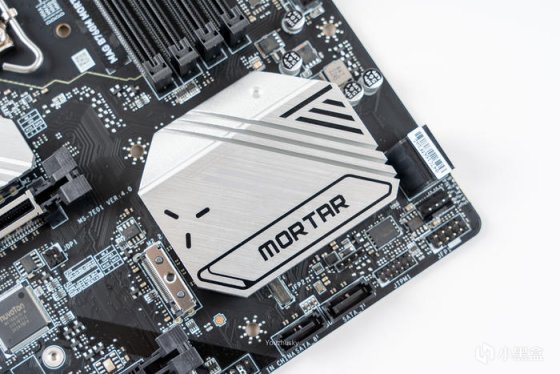

芯片組散熱上的MORTAR

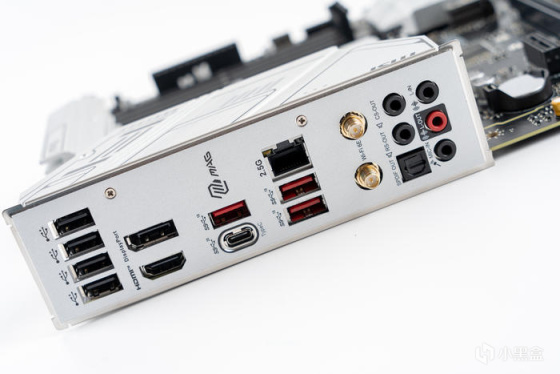

一體式IO護盾背板，從左至右依次提供瞭如下接口：4個USB2.0、集顯DP和HDMI口、1個20Gbps的USB3.2 GEN 2X2 Type-C口、3個10Gbps的USB3.2 GEN2 Type-A口、2.5G有線接口、WIFI6E接口以及7.1聲道音頻接口

影馳（Galax） GeForce RTX 4060 金屬大師 OC

顯卡是影馳的Geforce RTX 4060 金屬大師 OC ，一如既往的銀灰色包裝和3年質保和個人送保標籤、METALTOP金屬大師logo、英偉達綠色GEFORCE RTX 4060 logo，中間則是大大的金屬大師的logo

顯卡本體，一體壓鑄鋁合金的上蓋，以宇宙魔方爲靈感，採用不規則的線條呈現，極具美感和科幻感，也真的是比較可愛的尺寸，尺寸上只有240*128*42mm（含擋板）、228*123*41mm（不含擋板），這個尺寸的顯卡兼容性就非常好了

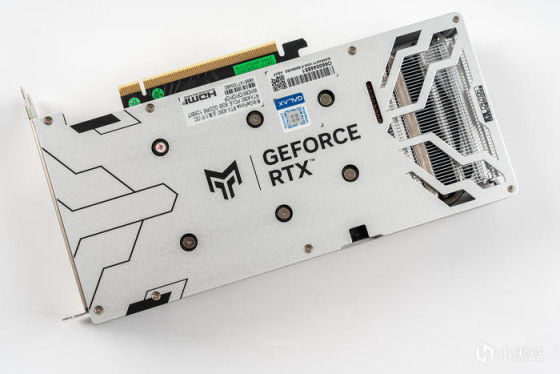

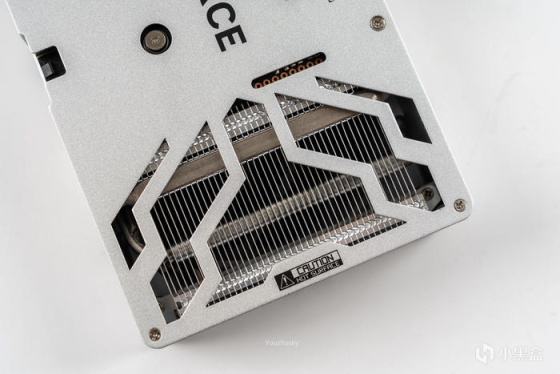

顯卡的背板也依然是鋁合金設計，尾部一段鏤空散熱，中間是一個金屬大師的logo和GEFORCE RTX

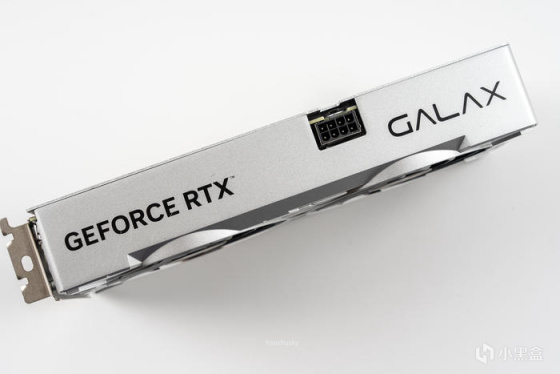

顯卡的頂部爲封閉式設計，只露出了一個單8P顯卡接口，頂部只有GEFORCE RTX和GALAX兩個LOGO，採用CNC高光兩邊、金屬拉絲、霧面等多種工藝打造

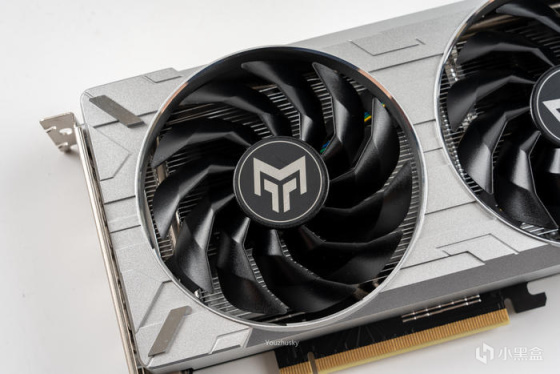

全新一代寒光星散熱系統，依然保持了金屬大師的硬朗風格,在這款4060金屬大師上配備了2 個直徑 92mm、厚度 20mm 的高規格風扇，每個風扇擁有11片靜霜扇葉，可以實現更高風壓更大風量並支持智能啓停

由於顯卡TGP功耗只有115W（MAX130W），所以只需要一個8Pin顯卡供電就可以滿足了

散熱器尾部的散熱鰭片，這款寒光星散熱系統採用2根6mm鍍鎳複合熱管和大面積高效能均熱板和鰭片、迴流焊接工藝，以及金屬大師傳承的金屬外殼

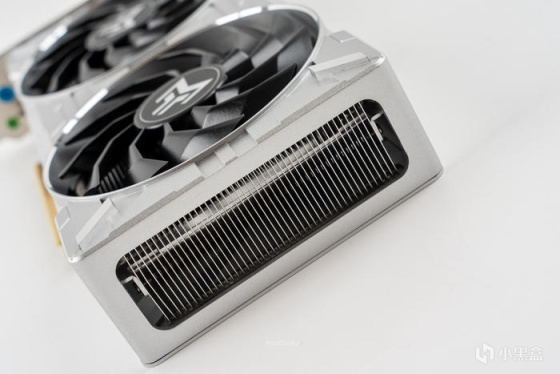

尾部的鰭片通風設計

標準的40系雙槽擋板，內部的壓鑄件、背板採用聯動設計，不僅增加顯卡的防護能力，防止 PCB 變行，還可以輔助散熱，加快熱量傳導，可以看到這款顯卡沒有采用頂部和底部通風設計，而是顯卡擋板與顯卡尾部的雙向出風，後面的拆解中會看到這款顯卡的鰭片是使用橫向設計的用意

阿斯加特（Asgard）女武神·瓦爾基里極地白RGB CL32 DDR5 6400 32GB(16Gx2)套

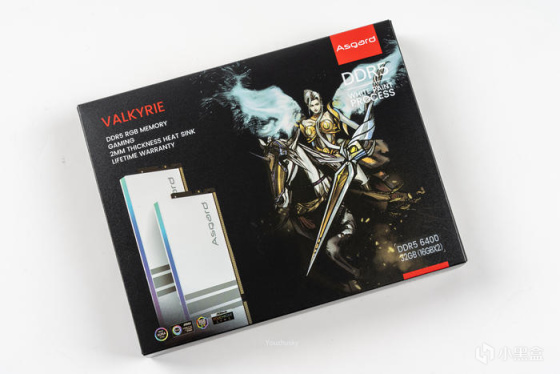

白色的整機套裝使用了極地白的RGB燈條，來自阿斯加特的女武神·瓦爾基里，內存包裝上有騎馬持戟的瓦爾基里，設計師取義自北歐神話中女武神——瓦爾基里所騎的白馬，北歐人認爲北極光就是白馬在夜空中奔馳時盔甲閃耀的白光;內存包裝的背面標註了內的各項特性，內存表面採用立體噴塗的汽車烤漆工藝與追求平面細膩質感，同時爲了散熱效果使用了2mm鋁質散熱馬甲，使得這套內存非常地重，1680萬RGB色和燈效支持四大板廠的燈效軟件，而這款內存雖然標註支持intel XMP 3.0超頻技術，也同時支持AMD的EXPO超頻技術

瓦爾基里極地白燈條的本體，這款套裝爲32G（16GB x2），DDR5 6400 頻率，時序爲CL32-38-38-90，1.35V，而DDR5的內存架構爲一個DIMM兩個通道，所以雙通道DDR5實際爲32banks並且顯示四通道Quad Channel，另外DDR5採用PMIC電源芯框架，On-die ECC自動修正數據具有強大的RAS功能可以保護存儲器陣列免受單個數位錯誤的影響

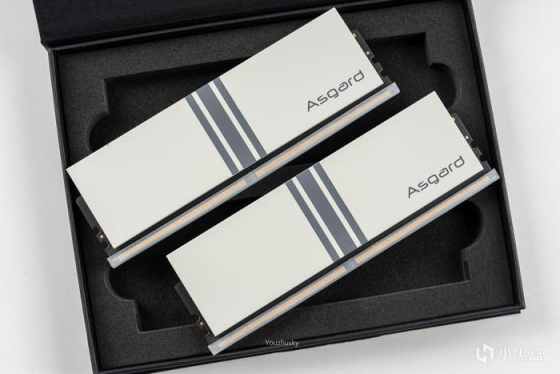

取出內存，拿在手上時，真的感覺到這款內存2mm鋁合金的分量，上一次有這種厚重的感覺還是鉑金統治者

全身包裹的2mm鋁製馬甲，中間的導光條內部是8顆直列燈珠，均勻分佈在PCB上，導光條中間的asgard在燈條亮起後也能展現

極地白色烤漆，手感細膩

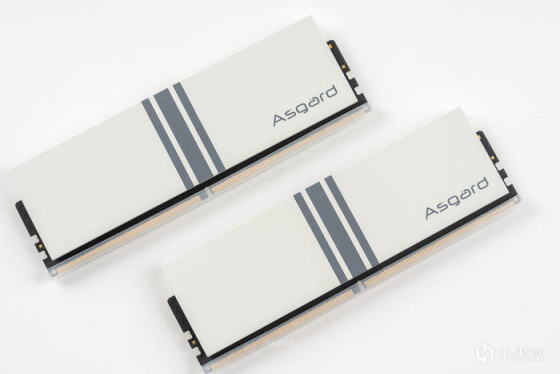

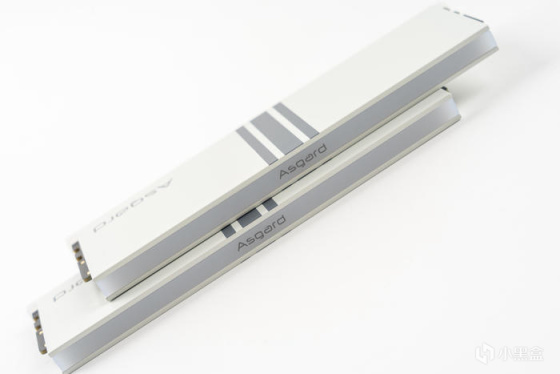

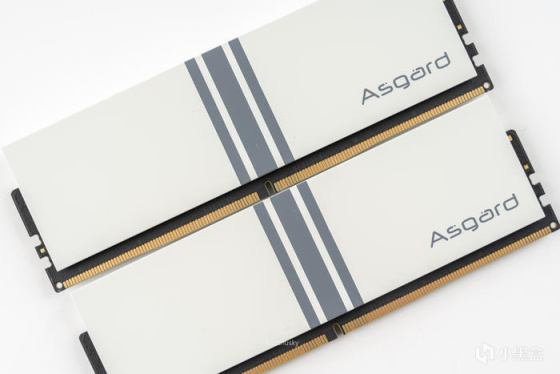

白色烤漆的本體與中間的三條灰色飾帶修飾，右下角標註了ASGARD

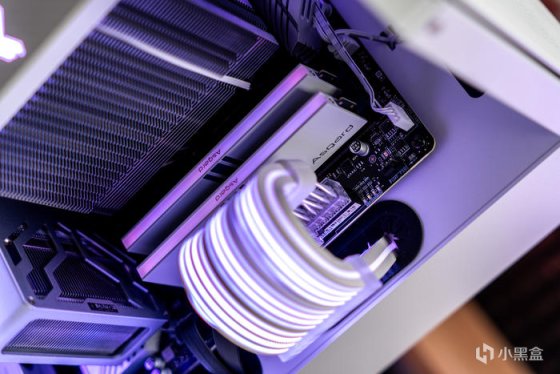

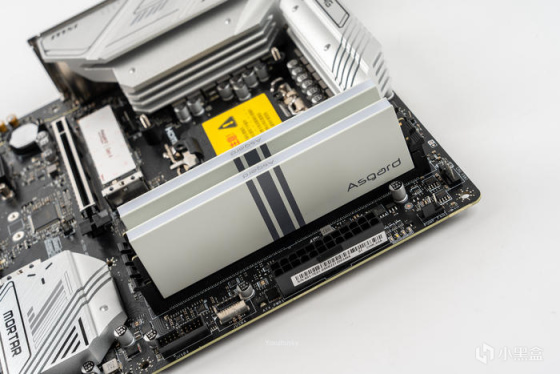

極地白烤漆在B760M迫擊炮上的效果

阿斯加特（Asgard） AN4+ 2TB SSD

此次使用的固態硬盤同樣來自國產品牌阿斯加特的PCIe AN4+，這款固態硬盤採用3.0架構的長江存儲新一代TLC閃存顆粒和HMB及SLC cache技術，廠家提供五年質保，持續讀取速度高達7000MB/S，持續寫入速度高達6500MB/S，採用了NVME1.4的全新一代PCIe4.0規格和高速技術標準，這款SSD具有512GB、1TB、2TB三種容量，而這次的2TB版本在使用壽命方面最高可達1200TBW總寫入數據量和150萬小時MTBF平均故障工作時間

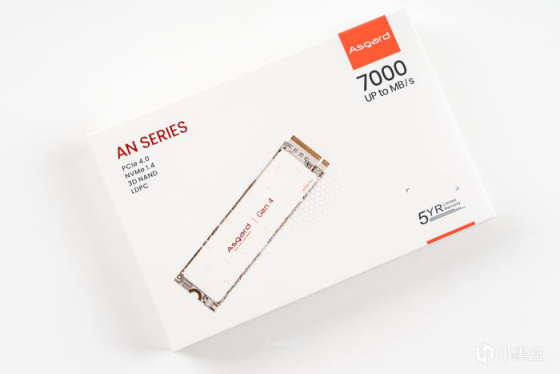

AN4+的包裝內爲固態硬盤本體和1顆SSD螺絲及1把小螺絲到，以及一本小說明書

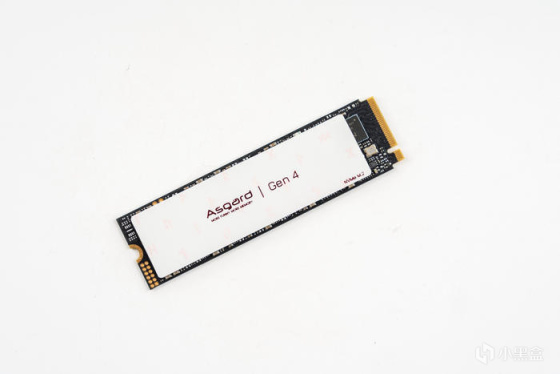

AN4+固態硬盤的本體，其採用聯芸1602的主控——MAP1602A-F3C，擁有2400MT/s的單顆芯片接口速度和四通道方案，以及採用基於晶棧Xtacking3.0架構的長江存儲新一代TLC閃存顆粒

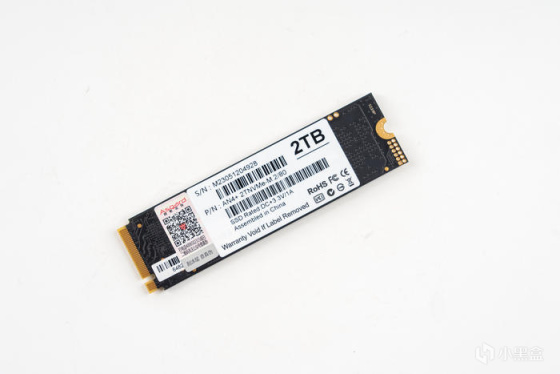

AN4+固態硬盤的本體背面是產品的防僞標籤及序列號保修標籤，2TB的1200TBW寫入壽命以及五年質保也足夠滿足幾年的使用了，從背面標籤也可以看到這款固態硬盤爲單面設計，正面採用一顆主控加兩顆NAND佈局

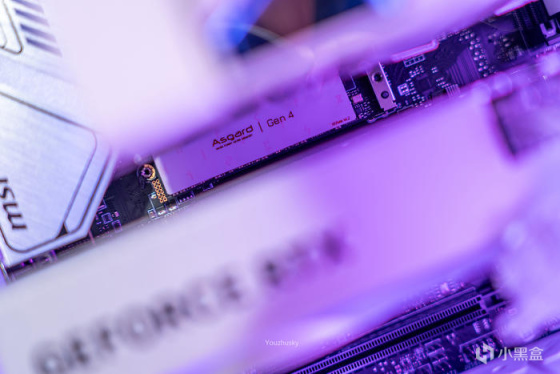

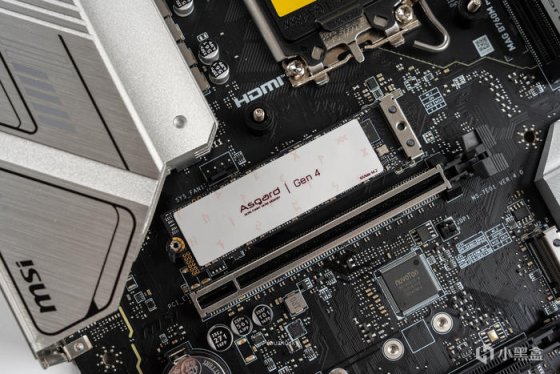

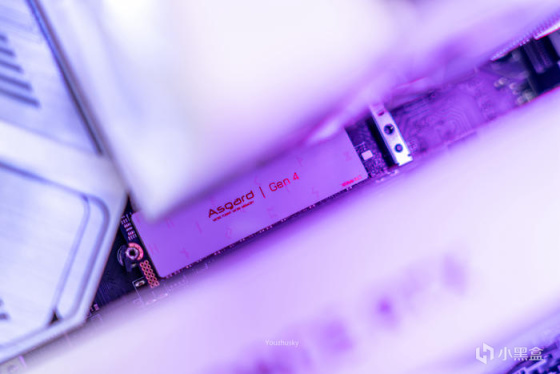

AN4+固態硬盤安裝在B760M迫擊炮中的第一條M.2

安鈦克 Antec NE1000 白色金牌全模組/ATX3.0電源

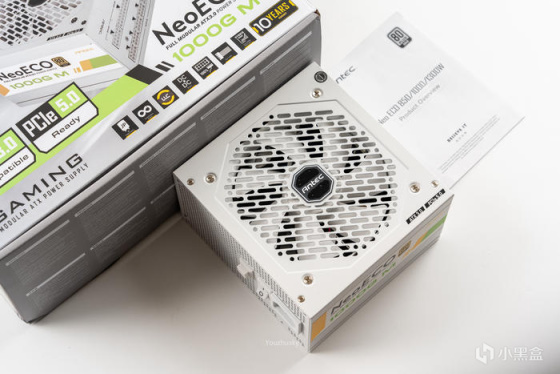

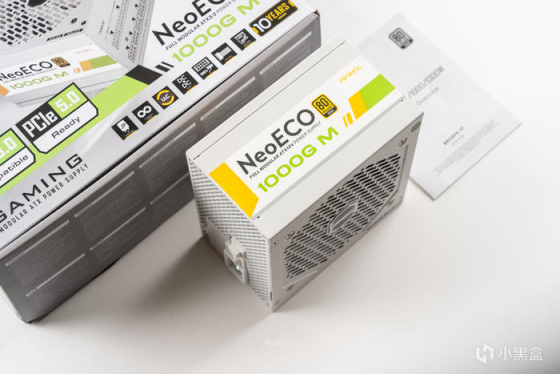

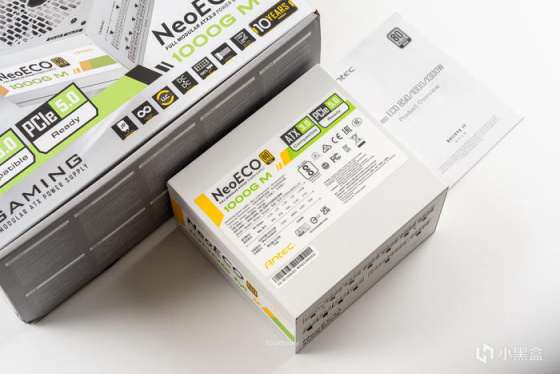

電源採用了安鈦克新款支持ATX3.0和原生PCIe5.0的NeoECO 1000G M白色款電源，其轉換效率高達92.71%，採用了全日系電解電容、全橋LLC諧振架構，支持智能溫控啓停和使用了140mm小體積設計，一款白色高顏值的ATX3.0電源，且更支持10年換新的質保

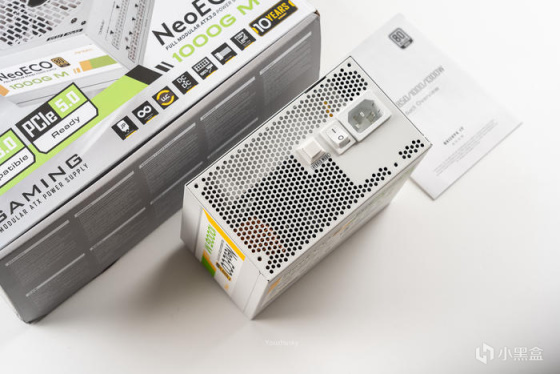

電源的本體採用140mm小體積設計，並且符合原生PCIE5.0和ATX3.0供電標準，風扇面中間有antec的logo，內部爲支持智能啓停的溫控風扇

電源的正面銘牌，ATX3.0和PCIE5.0和型號NeoECO 1000GM一樣醒目，其餘同時也標註了其單路12V的電路設計，穩定性也來自於其全橋LLC諧振+主動式PFC+DC TO DC+同步整流的成熟穩定方案，以及六重保護電路設計

電源的側面主要標註了幸好NeoECO 1000G M和 80PLUS金牌認證

電源的模組接口面也標註了幸好，而模組接頭也都是純白設計，其中1個600W的12VHPWR接口，以及提供6組CPU/PCIE接口

電源的出風口面也是全白設計，HYBRID MODE的ECO模式可實現50%負載下風扇停轉,電源的全家福，線材也是純白的扁線設計，使用下來感覺軟硬適中

喬思伯（JONSBO）CR-3000ARGB版白色款

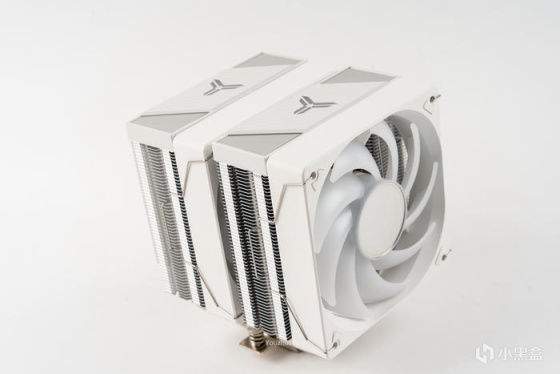

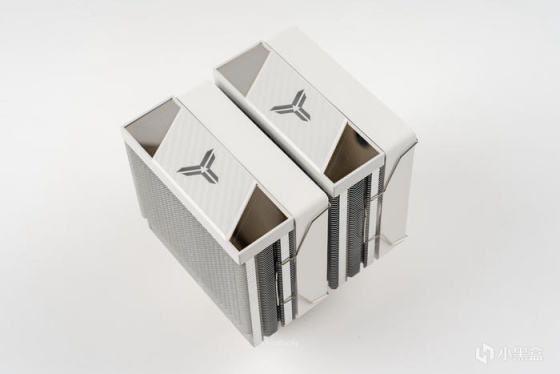

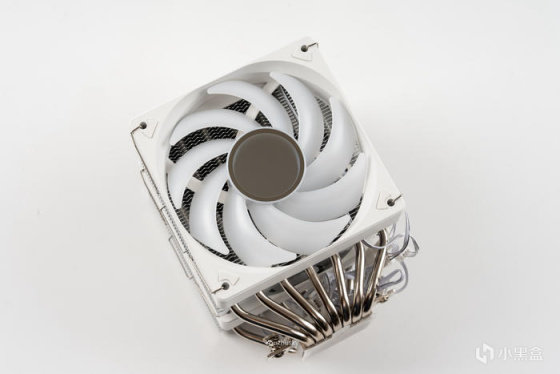

這次搭配喬思伯TK-1使用的散熱器是喬思伯的CR-3000 ARGB 雙塔雙風扇的鍍鎳7熱管散熱器

這款散熱器爲喬思伯CR3000標準版的更新ARGB版，同時有黑色和白色，與標準版的不同之處在於散熱器的頂部有幻境頂蓋加持，內存一側的風扇也更新爲幻境ARGB風扇

幻境空間頂蓋，上下兩頭與中間的logo都支持ARGB燈效

一邊的風扇也採用ARGB幻境燈效設計，不過這次在使用中將ARGB裝在了尾部，風扇爲1500RPM的靜音設計，風量可達59.48CFM，風壓1.61mmH2O

散熱器爲7根6mm鍍鎳逆重力熱管

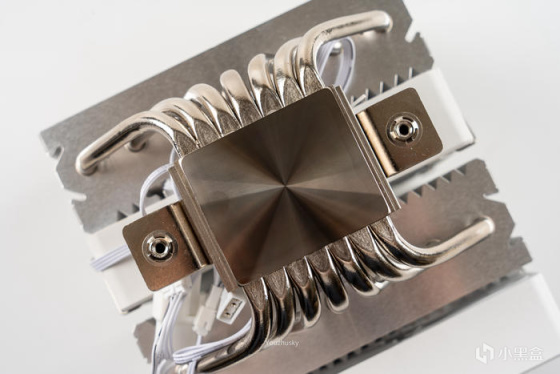

高精度CNC底面，微凸銅底設計

喬思伯（JONSBO）ZG-120W白三合一機箱風扇

這是喬思伯出品的免線拼接魔術接口的風扇，其中分爲白黑兩色並有正葉和反葉兩種選擇，此次爲反葉白色的ZG-120W

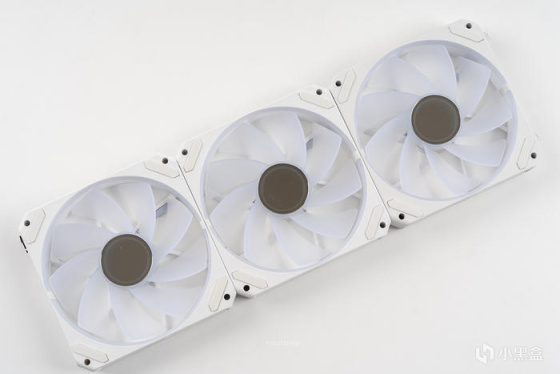

三把ZG-120W，通過簡單的拼接即可接駁在一起，理線Easy，簡單輕盈,九片散熱風葉的反葉ARGB設計，中間爲千層鏡光效,ZG120W魔術風扇採用液壓軸承，8片減震墊可減少共振及額外磨損，支撐腳的導風擾流道效能提升風量

喬思伯（JONSBO）彩虹橋DY-2 24pin 電源霓虹線+彩虹橋DY-2 8pin*2 顯卡霓虹線

喬思伯也出了霓虹線，這次TK-1的裝機使用單8P的4060金屬大師，所以使用了一條24Pin電源霓虹線和一條8pin顯卡霓虹線，兩條線包裝一致正面標註了DY-2系列具有4種線材，區別只在背面標註

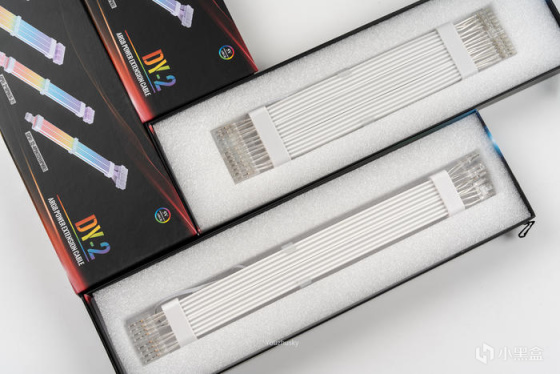

霓虹線打開方式特別，採用側邊拉條側拉開轉出方式，內部霓虹線泡棉包裝保護到位,DY-2的一條24pin電源線和一條8pin*2的顯卡線，24pin電源線總長285mm（線纜長240mm），8pin*2顯卡線總長345mm（線纜長300mm）

整機測試

由於圖片數量的限制，整機測試的結果就不一一展示了，只列出測試結果：

CPUZ 測試intel i7 13700KF的單核860分，多核12275.1分

CineBench R24新版軟件測試成績GPU成績10672 多核1405 單核123

CineBench R23 測試成績單核 2110 多核20630

CineBench R20 測試成績單核 806 多核8694

阿斯加特瓦爾基里DDR5-6400 極地白RGB CL32內存的SPD信息，顯示了該款內存採用SK HYNIX Adie顆粒，並同時支持intel XMP3.0與 AMD EXPO雙重認證，皆可超頻至DDRR5-6400頻率和 CL 32-38-38-90的時序，1.35V電壓

阿斯加特瓦爾基里DDR5-6400 極地白RGB CL32在微星B760M迫擊炮上使用默認的XMP超頻之後測試內存的帶寬讀取100.6GB/S、寫入87.4GB/S、拷貝89.4GB/S，延遲66.3ns

A-DIE顆粒哪能止步於此，繼續衝擊吧，使用B760M迫擊炮的微星內存看家本領MEMORY TRY IT ！使內存超頻至DDR5-7400 CL38-46-46-119（1.40V）之後，測試可得內存帶寬性能已經達到讀取109.9GB/S、寫入97.6GB/S、拷貝99.6GB/S，延遲63ns，可以說已經完全脫胎於DDR5-6400的頻率成爲超高頻內存，且內存測試testmem也能穩定通過，再高沒有再上，畢竟這1.40V下的成績已經槓槓的了

而對於內存頻率提升之後的應用能力測試，使用了古墓麗影·暗影的1080P分辨率的超高特效並開啓DLSS作爲測試，默認DDR5-6400超頻下測試爲FPS91，而在DDR5-7400超頻之後爲FPS97，並且在對比中發現遊戲中提升最明顯之處在於最低幀，直觀反映到遊戲中的表現爲遊戲的幀率波動減小和卡頓情況明顯要高頻內存遊戲表現更好

阿斯加特AN4+ 2TB SSD固態硬盤在 CrystalDiskMark中的測試成績，基本符合HMB及SLC Cache技術和基於晶棧Xtacking 3.0架構的長江存儲新一代TLC閃存顆粒的表現，且2TB版本擁有高達1200TBW的5年質保與150萬小時的MTBF

PCMARK10測試辦公生產力及數位內容創作得分8846

魯大師綜合性能得分 202萬2077在1080P分辨率超級光線追蹤特效下開啓幀生成的DLSS3測試平均98PS

荒野大鏢客2在1080P分辨率最高特效下開啓自動DLSS3測試平均91PS

地平線5在1080P分辨率在極端特效下開啓幀生成的DLSS3測試平均112PS

FARCRY6 在1080P分辨率的極高特效下測試平均109PS

刺客信條·英靈殿在1080P分辨率極高特效下測試平均101PS

3DMARK SPEED WAY 測試成績2477

3D MARK PORT ROYAL 光線追蹤測試成績 5908

3D MARK TIME SPY EXTREME 測試成績 5291

3D MARK TIME SPY 測試成績 11187

3D MARK FIRE STRIKE ULTRA 測試成績 5942
