黑曜石靜音手提箱——PA X670E+4090猛禽+機械大師C34Pro裝機展示

前言

此次帶來的是一臺酷黑低調無光的設計師靜音小主機，使用的是機械大師C34Pro機箱曜石黑顏色，配置爲7950X+華碩ProArt X670E-CREATOR主板+玩家國度 ROG STRIX GeForce RTX 4090-O24G顯卡的配置。機械大師的C34Pro雖然是其最大號機箱，但其實其尺寸只有429*205*349mm的長寬高，不過得益於其模塊化的結構可將背部的PCIE安裝位降低高度而支持MATX結構並使頂部或者更多的空間和冷排支持，也可以PCIE位旋轉90°變成豎裝顯卡結構，同時前置安裝得電源可在前置的頂部、底部、前掛鉤、側固定等多種安裝位，爲的是在有限機箱空間內支持更多的兼容性，通過調節可使單品配件最大可兼容360水冷、165mm塔式風冷、420mm長顯卡、220mmATX電源，玩法多種多樣，目的是在有限的空間內能滿足大多數的兼容性。而這次爲使得整機使用更靜音，使用了必酷SILENT WINGS PRO 4 風扇，要是其嚴苛的製造工藝使扇葉與邊框之間距離再度縮短，並使用了FDB流體動力軸承，六級風扇馬達搭配三相交流變頻器，並傳承了必酷引以爲傲的水波紋扇葉與漏斗狀風扇邊框設計，使得這把低噪音的標準12025風扇能在3000轉下獲得142.5m3/h的風量、5.31mmH2O的風壓，而噪音只有36.9dB(A)，不過這次使用了1600RPM並不損失性能下實現最靜音的效果。

在其餘配置方面使用了銳龍9 7950X+華碩ProArt X670E-CREATOR WIFI,這款ProArt系列主板全面採用了工作站級別的用料和16+2 （70A）整合式DIGI+VRM數字供電控制供電模組，在擴展性上採用了滿配的接口布局和雙USB4、雙PCIE5.0 M.2和雙PCIE5.0 插槽、10G與2.5G雙網口等諸多工作性用途的功能，對於有穩定爲重和長時間運行需求的用戶提供了可靠保證，搭配滿血ZEN4的7950X再合適不過了。顯卡則採用了旗艦級的猛禽ROG STRIX 4090 O24G GAMING，強大的24+4相(核心+顯存)（70A）供電規模和600W級別超級猛禽散熱器讓AD102-300發揮到極致。內存使用了無光的宇瞻NOX暗黑馬甲DDR5 6400 32G套條，海力士A-die顆粒與C32-39-39-84時序；固態硬盤爲1TB的三星990 PRO ，其採用8nm的PASCAL主控和配備三星第七代V-NAND TLC閃存，1TB容量版本採用1GB的三星LPDDR4緩存芯片。

在散熱方面，使用了九州風神今年數顯系列的冰堡壘青春版LS720 SE DIGITAL，同樣採用九州風神自研架構的第四代高能水泵和動態平衡泄壓冷排，並加入了智能可視化數顯屏，可顯示基於HWiNFO引擎的CPU使用率/CPU溫度/CPU功率數據。最後是電源使用了安鈦克NeoECO 1000GM，其採用了全日系電解電容、全橋LLC諧振架構，支持智能溫控啓停和使用了140mm小體積設計，且更支持10年換新的質保。

好了以上就是本次的搭配，配置清單如下：

C P U：AMD 銳龍9 7950X 處理器

內存：宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

主板：華碩（ASUS）ProArt X670E-CREATOR WIFI主板

顯卡：華碩（ASUS）玩家國度 ROG STRIX GeForce RTX 4090-O24G -GAMING 猛禽顯卡

S S D：三星（SAMSUNG） 990 PRO 1TB SSD固態硬盤

電源：安鈦克 Antec NE1000W 金牌全模組/ATX3.0

散熱：九州風神（DEEPCOOL）冰堡壘360青春數顯版 LS720 SE DIGITAL

風扇：德商德靜界（be quiet!）SILENT WINGS PRO 4 120mm PWM x7

機箱：機械大師（Mechanic Master） C34Pro 曜石黑

整機展示：

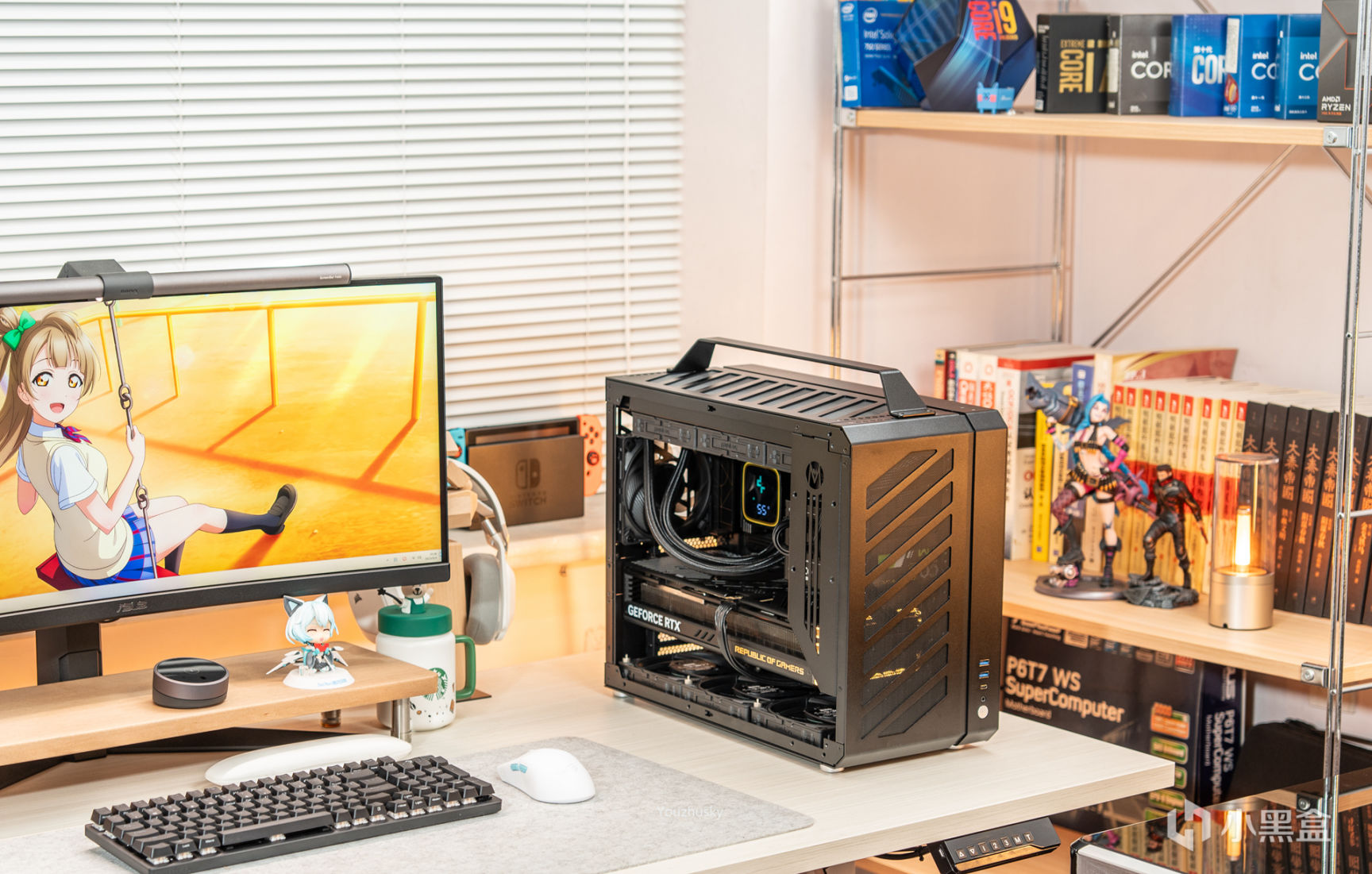

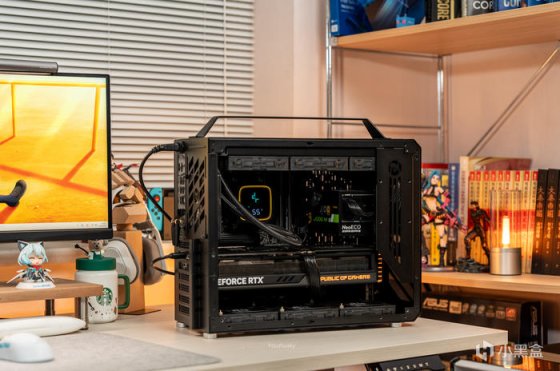

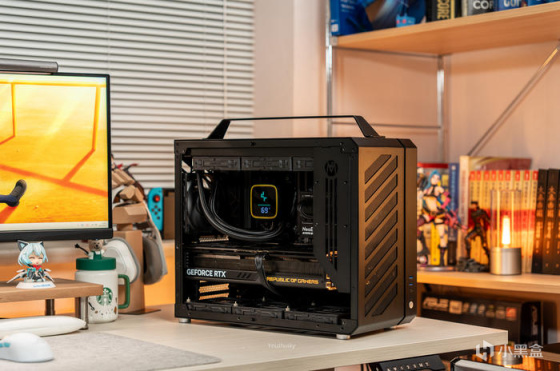

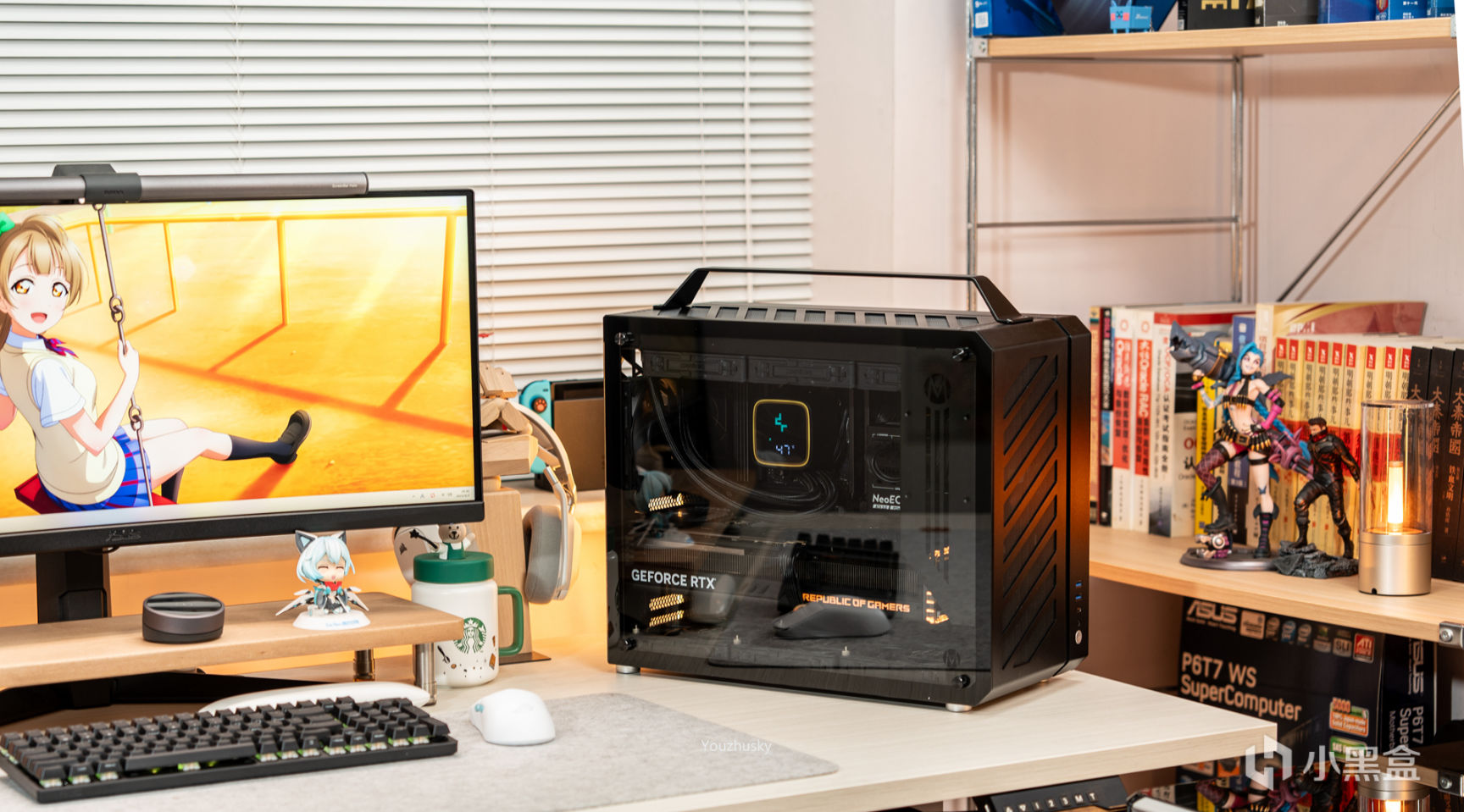

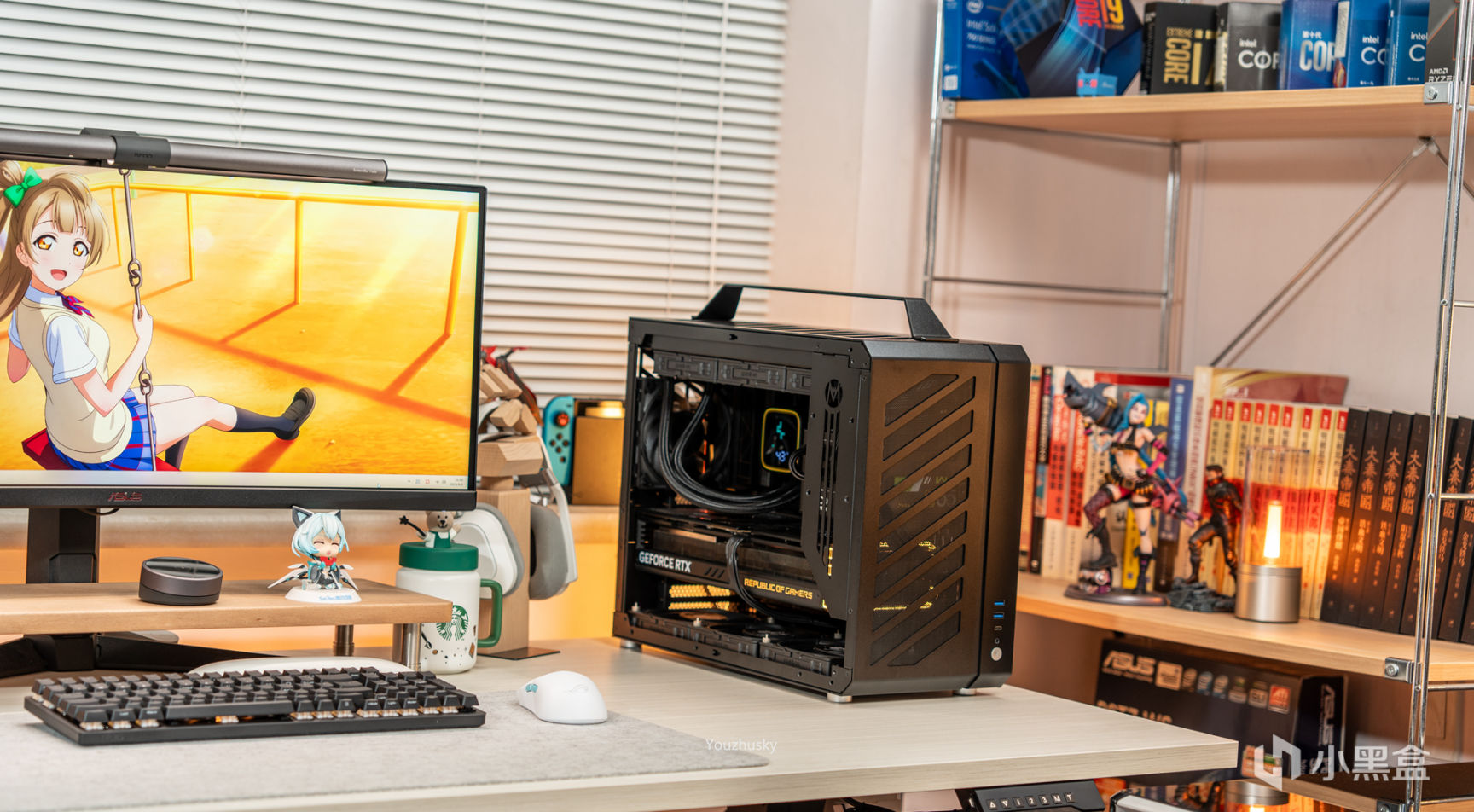

桌面展示，鋼化玻璃側透可見內部唯一的燈光爲九州風神的數顯小屏

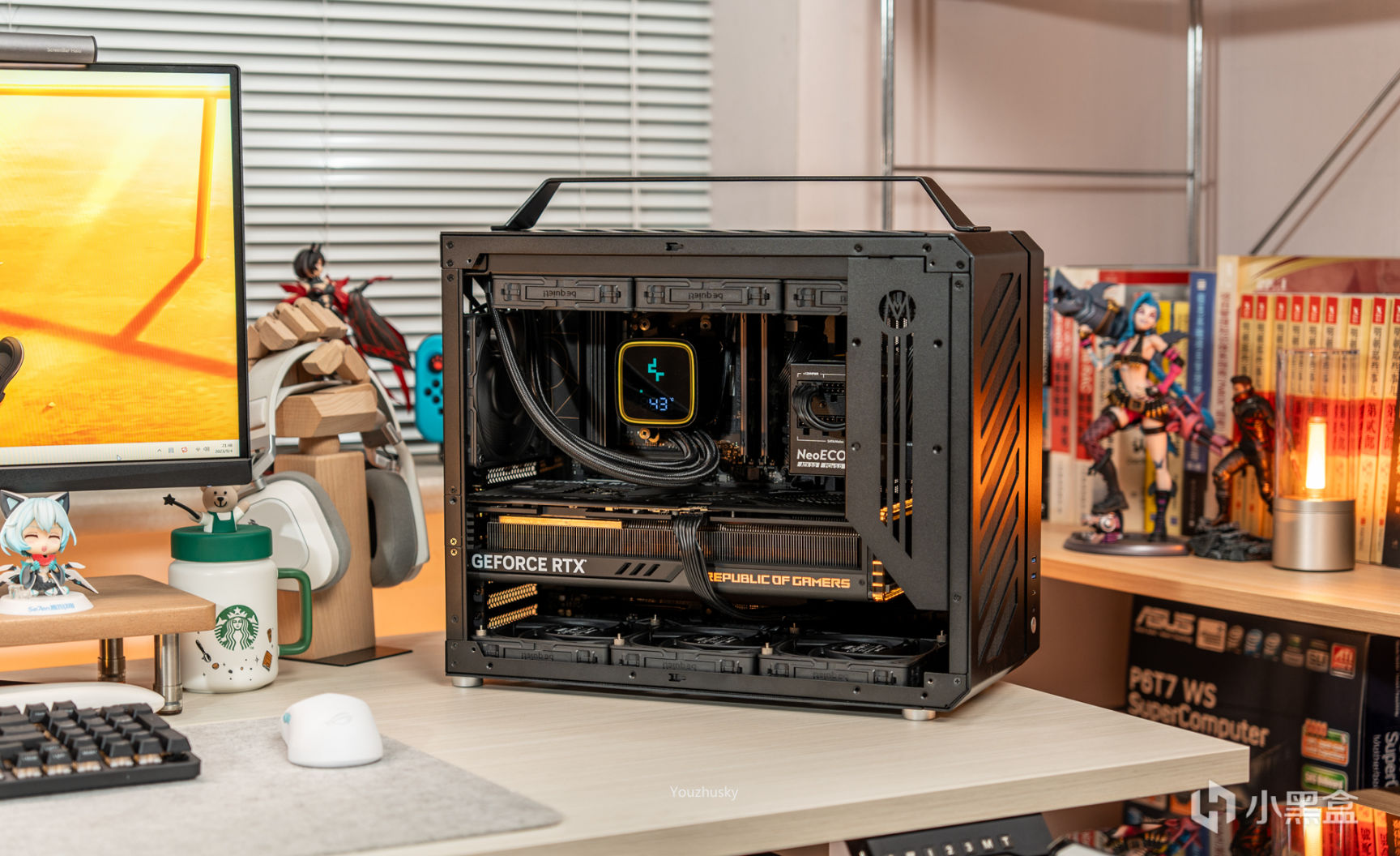

桌面展示

90°整機展示

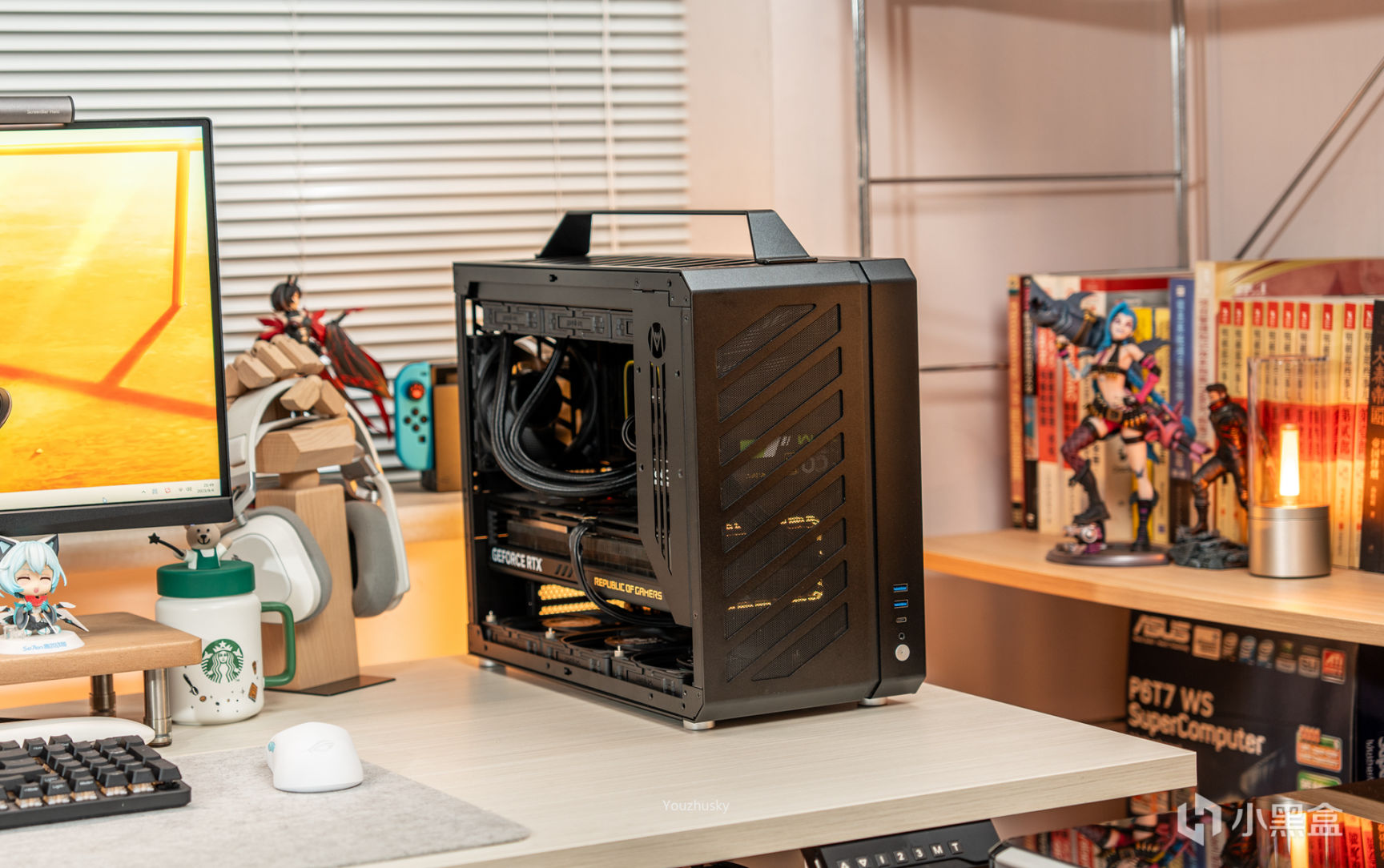

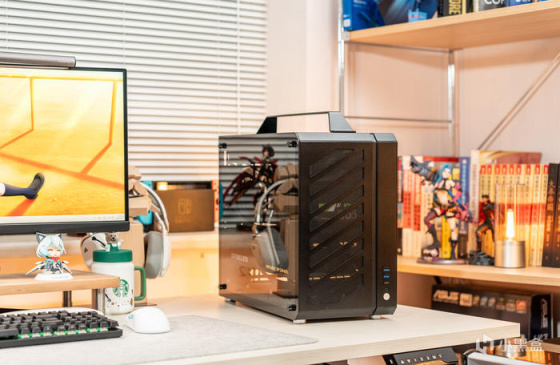

45°側面展示，背板的前部不僅具有透氣功能，其實內部開孔也可實現電源或風扇或冷排的多種安裝方法

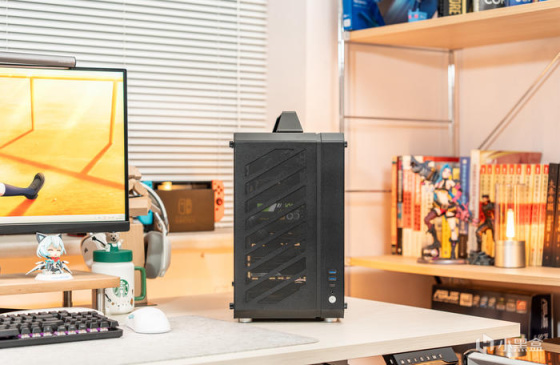

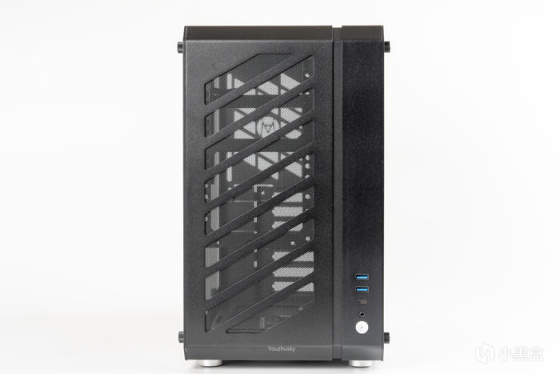

C34Pro的前面板展示

前側展示

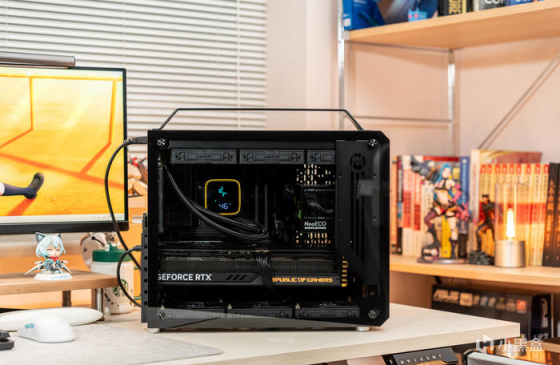

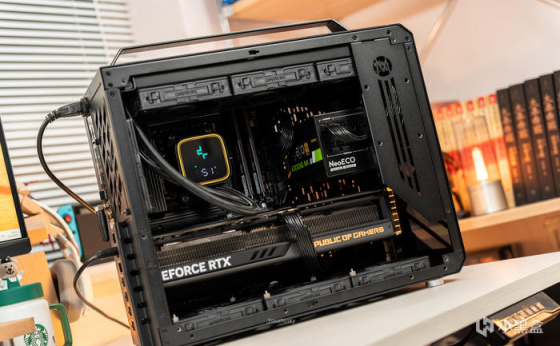

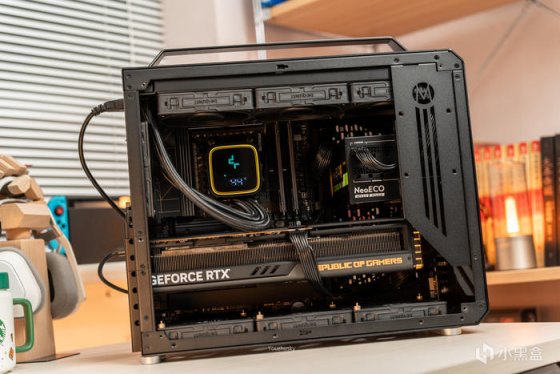

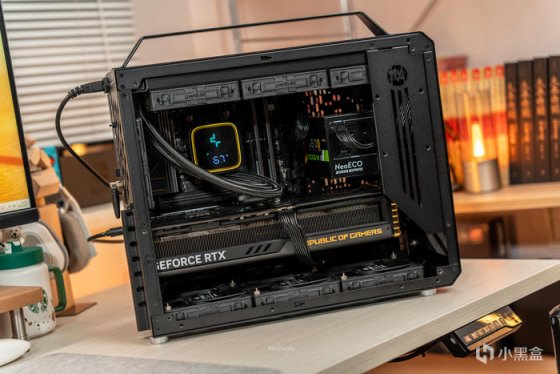

打開鋼化玻璃的內部展示

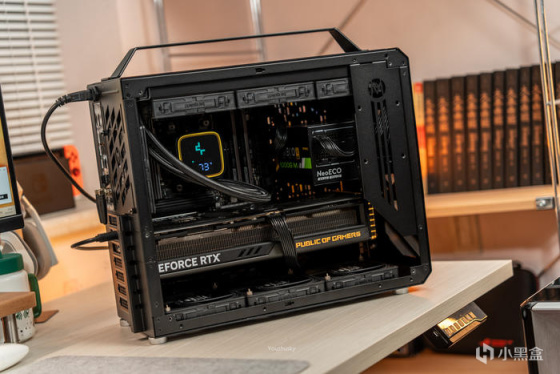

打開側板的45°

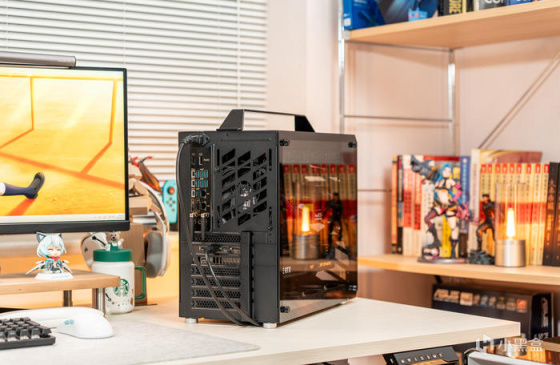

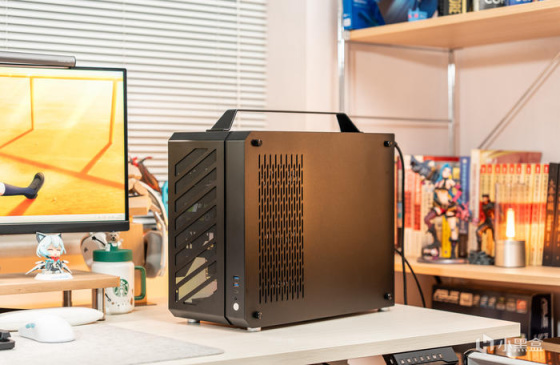

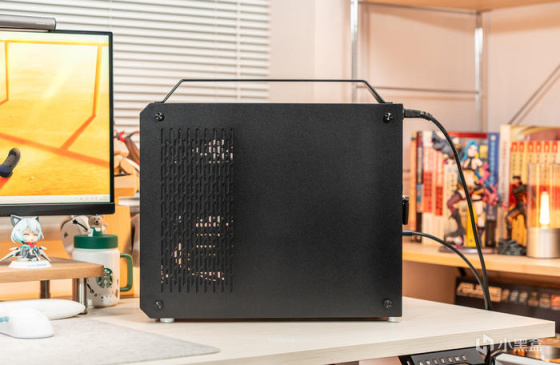

背面展示

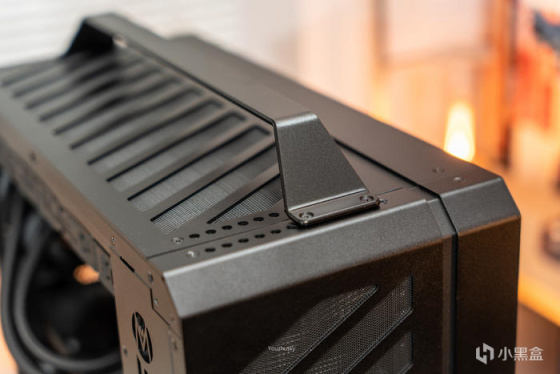

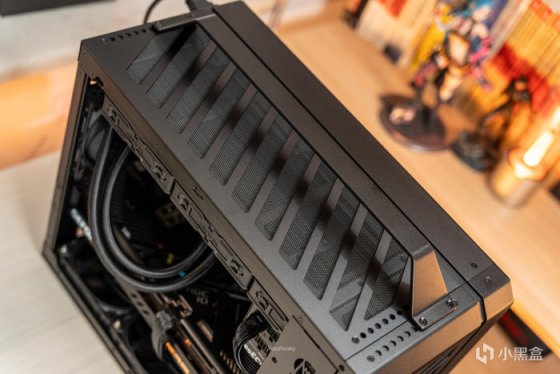

C34Pro的頂部提手和頂部面板

提手的鋁材非常厚實，基本可承載機箱內滿滿當當的分量

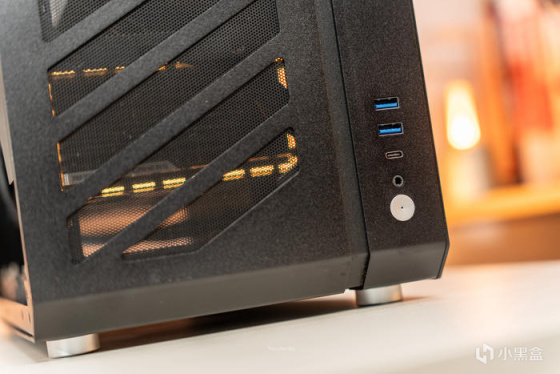

前面板的前置IO，另機箱四面爲雙層結構的面板，左邊基本爲內部安裝防塵網的通風設計

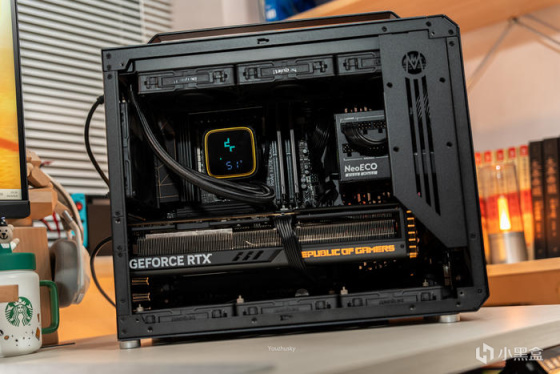

內部展示

整機展示

ProArt，低調無光的設計師

ProArt X670E-CREATOR WIFI

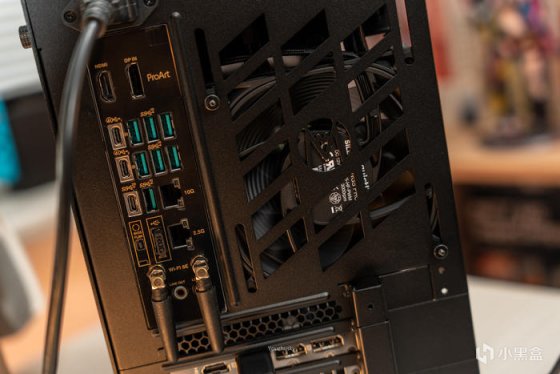

機箱背部的德商德靜界SILENT WINGS PRO 4出風風扇，ProArt X670E主板在擴展性上採用了滿配的接口布局如雙USB4、10G與2.5G雙網口、WIFI6E和多個USB3

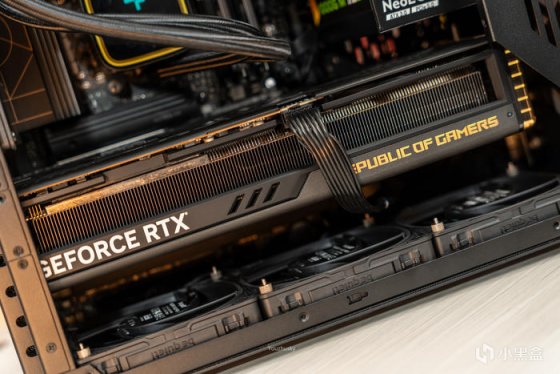

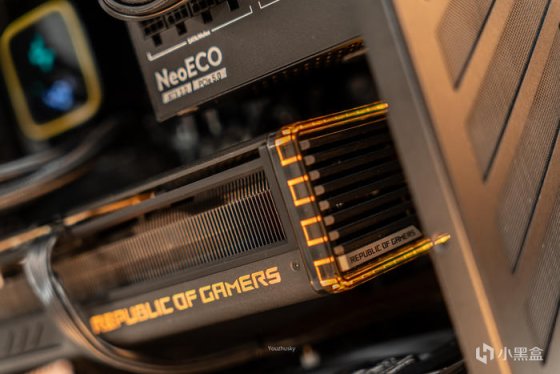

低調的玩家國度 ROG STRIX GeForce RTX 4090-O24G -GAMING 猛禽顯卡，只是頂部這裏基本用於散熱，只有GEFORCE RTX點綴和帶ARGB效果的“REPUBLIC OF GAMERS”

玩家國度4090猛禽的背板也是設計感十足，多層的拉絲紋路設計

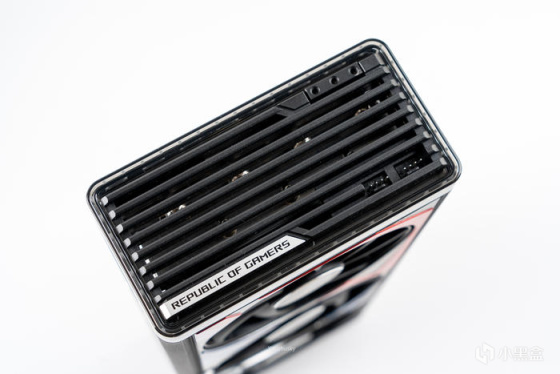

顯卡的尾部也是平整的設計和一整圈ARGB燈

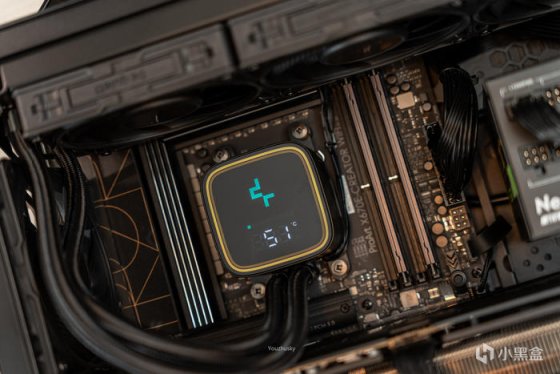

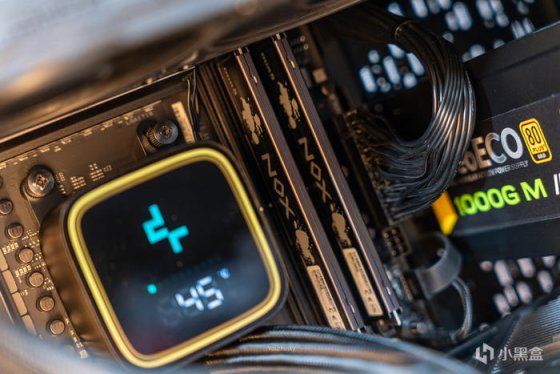

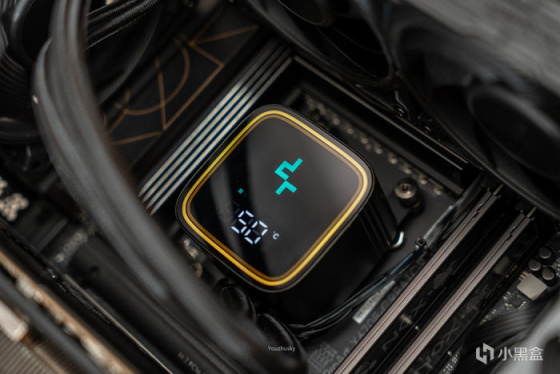

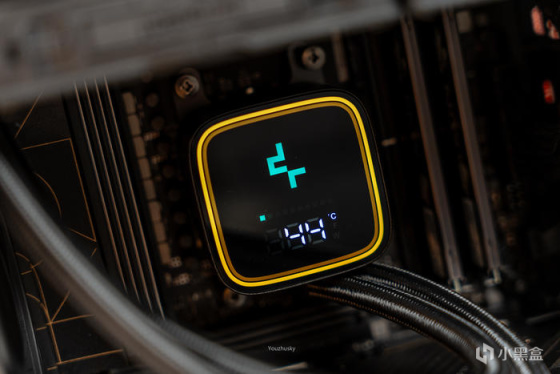

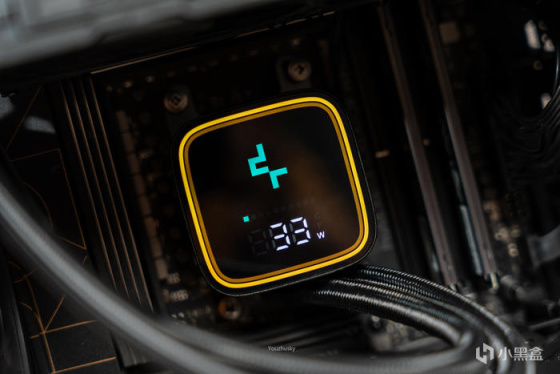

九州風神的冰堡壘360青春數顯版，冷頭可視化顯示的CPU溫度

不僅可現實CPU溫度和佔用率，還能顯示CPU功耗

周圈鋁合金外殼和ARGB無限反射HALO光環和高光黑透蓋板

整體展示

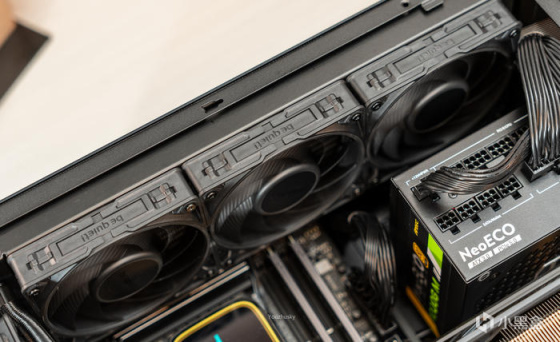

九州風神的自研冷排與德商德靜界的SILENT WINGS PRO 4，都是靜音的設計

SILENT WINGS PRO 4風扇的側邊logo：（be quiet!）德商德靜界也就是原先的必酷

靜默之風PRO be quiet!特殊的水波紋扇葉

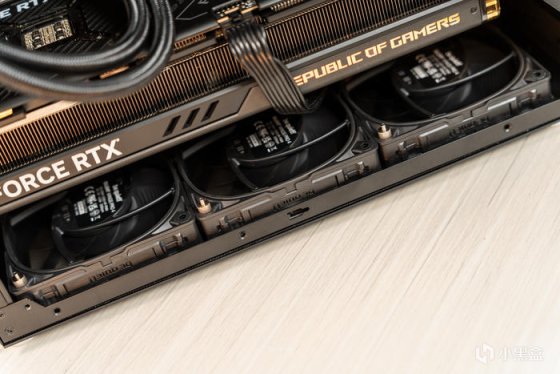

底部的三把SILENT WINGS PRO 4可輔助4090猛禽散熱

三檔速度手動調節按鈕，UHS爲3000RPM，HS爲2500RPM，M爲1600RPM

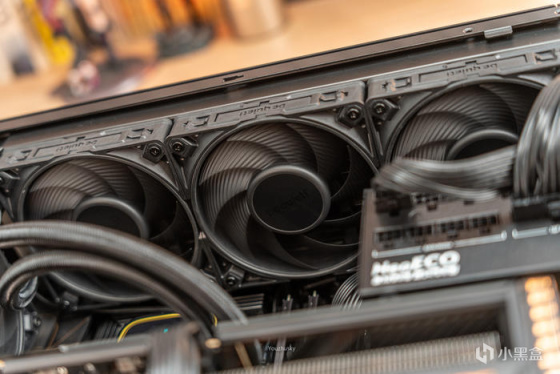

底部三把，頂部三把，後置出風口一把，共7把德商德靜界 SILENT WINGS PRO 4，並設置在最低1600RPM的M檔，使得整機噪音不會特別大

三星990PRO固態硬盤

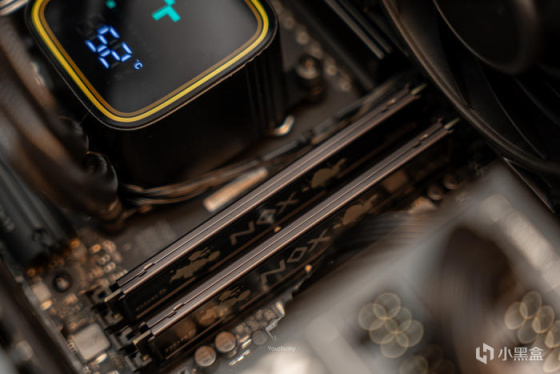

宇瞻的NOX暗黑馬甲內存，迷彩風格的低調無光設計

內存規格爲DDR5 6400 16G*2，時序C32-39-39-84,電壓1.4V，採用的是海力士A-DIE顆粒

該內存頂部也是低調的設計

整機的背板爲2mm鋁合金材質，左側爲風扇位或HDD位或電源位

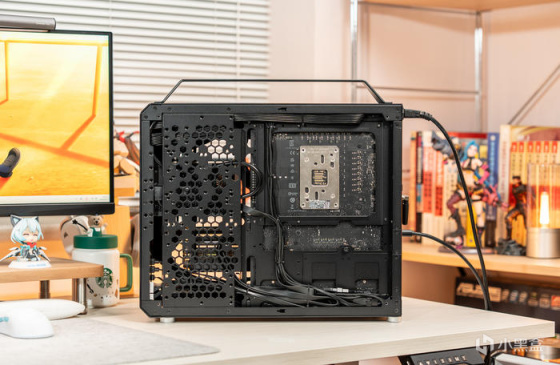

打開背板的理線情況，空間充足

C34Pro電源擋板上的機械大師logo

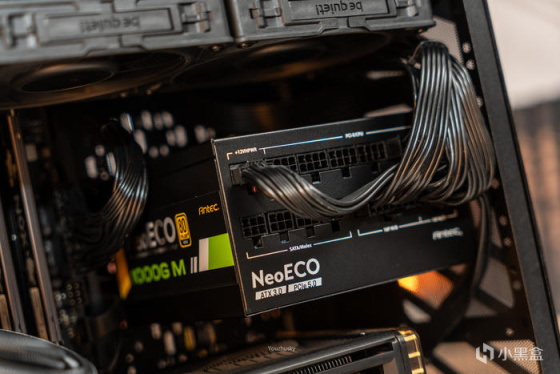

打開電源側板是垂直朝外安裝的安鈦克NeoECO 1000GM電源，原廠全模組扁平線也是安裝比較方便的

前視角度的電源

側面看整機

整機展示

配件解析
機械大師（Mechanic Master） C34 Pro 典雅黑

C34Pro機箱是目前機械大師（Mechanic Master）最大尺寸的機箱，具有429*205*349mm的長寬高三位，不過確具有兼容EATX主板和360水冷的能力，以及最長420mm長顯卡、220mmATX電源、165mm塔式風冷，雖然不是全部支持最大尺寸，但其具有模塊化的外殼與螺旋固定結構，使得其可以在最大範圍內兼容多種大尺寸配件

機械大師C34Pro採用了2mm鋁合金外殼與1mm鋼結構內殼，在模塊化兼容性上可更改多種安裝方式實現對硬件的包容，另可通過貫穿PCI擋板結構的靈活切換，達到更改ATX與MATX的結構

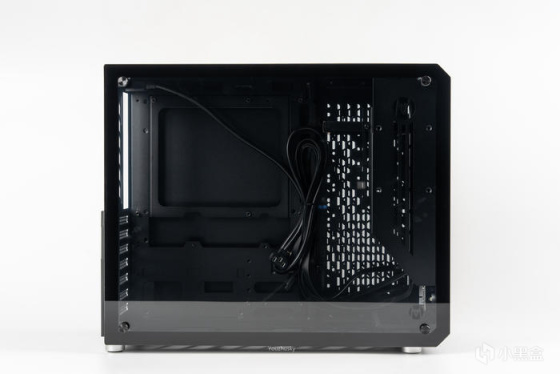

機箱主側面，全透的鋼化玻璃側板能更好的透視整個機箱內部

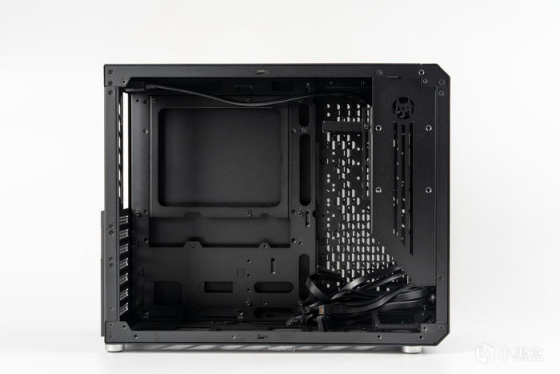

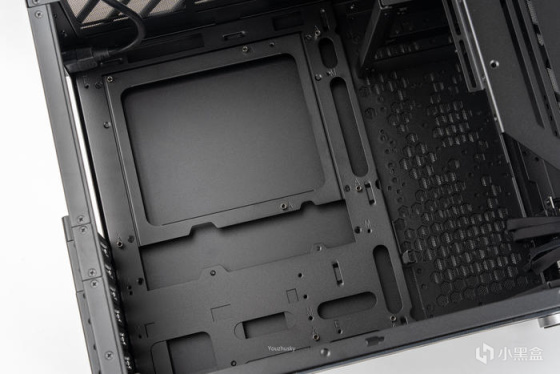

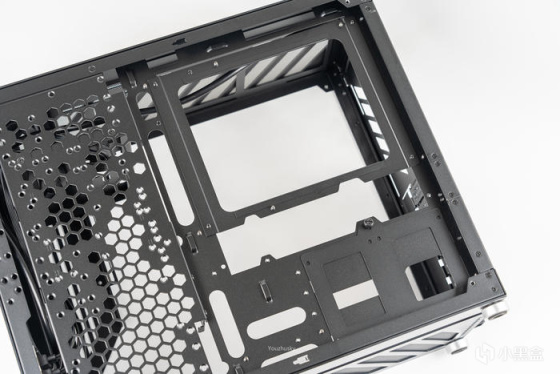

機箱的內部結構，主板位內部有多處鏤空，右側的電源罩上也有機械大師的logo

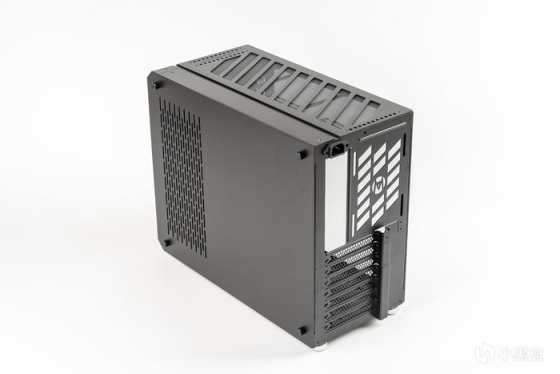

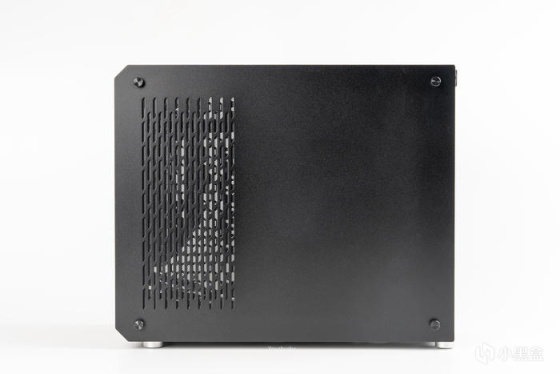

機箱的背面爲2mm鋁合金背板，前半部分做了鏤空還能兼具通風效果

機箱的背線空間主要在右側的主板背部，空間足夠，同時也有多個紮帶孔

機械大師C34Pro機箱的前面板，爲左右分層結構的拼接設計，左側通風爲主的斜切結構

機箱背部12CM安裝位的通風處有機械大師logo，頂部雖然沒有更多的空間但內部錯位依然支持水冷與高內存的安裝

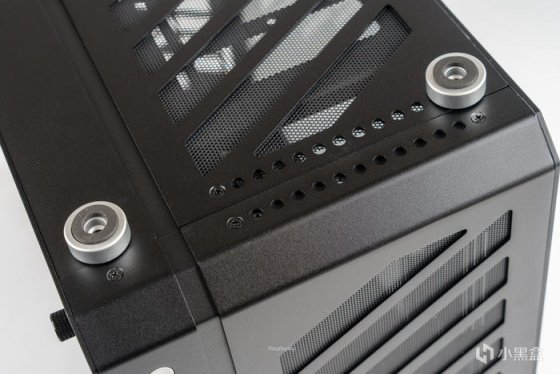

全鋁合金的腳墊，底部還有泡棉的防滑結構

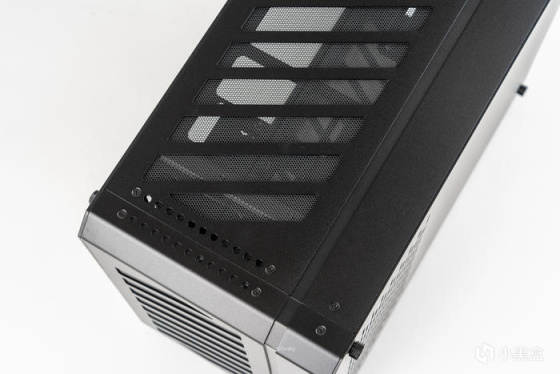

整個機箱的頂部和底部也是左右分層設計

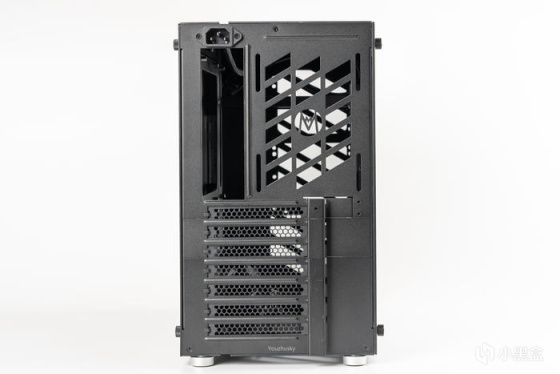

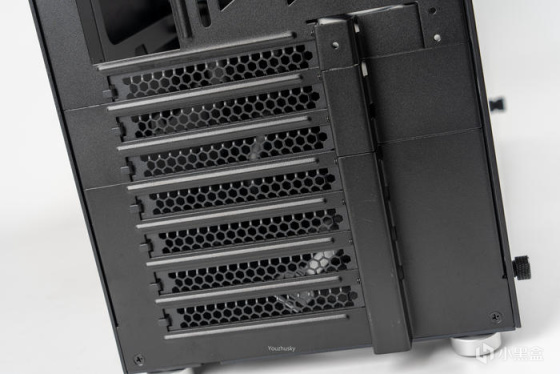

PCIE擋板的第二三槽位可以拆下，上半部分下移兩格，頂部安裝配件中的擋板，使得機箱結構變爲MATX，這可以讓頂部獲得更大的空間和支持更厚的冷排；並且中間的二三槽和下面的四槽可橫向安裝支持顯卡豎裝

ATX結構的九顆主板螺柱相對應的下移兩個PCIE擋板位置也都有螺柱固定螺孔

背板左側的鏤空結構主要設計用於硬盤架和電源安裝以及風扇通風安裝

九州風神（DEEPCOOL）冰堡壘360青春數顯版 LS720 SE DIGITAL

這是九州風神的冰堡壘360青春數顯版——LS720 SE DIGITAL，能夠實時可視化智能數顯，簡單易懂輕鬆控制，第四代水泵高效運行，噪音更低，加強版ARGB風扇可實現燈光同步，並提供了5年質保

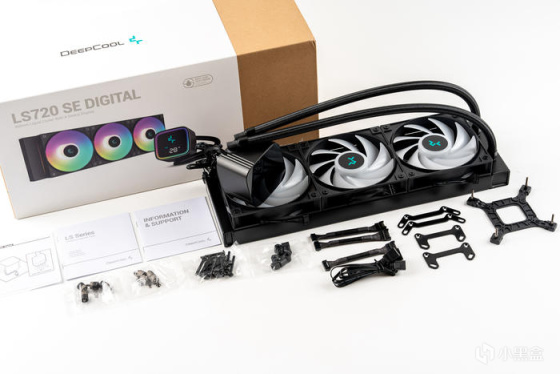

冰堡壘360青春數顯版的全家福，這次水冷風扇出廠預先安裝在冷排上，可省去了安裝風扇的步驟，且風扇的燈光與風扇導線整合爲7Pin接口，轉接線可直連每顆風扇

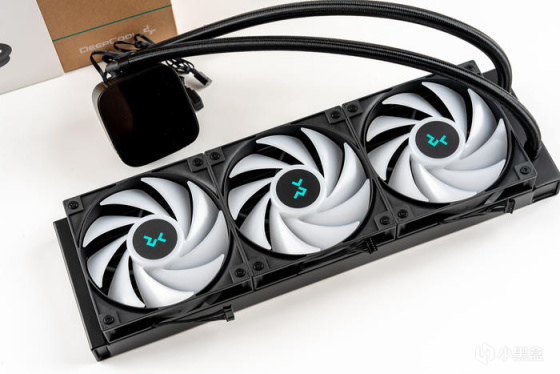

水冷的本體，風扇的側面爲7pin接口，串聯非常方便

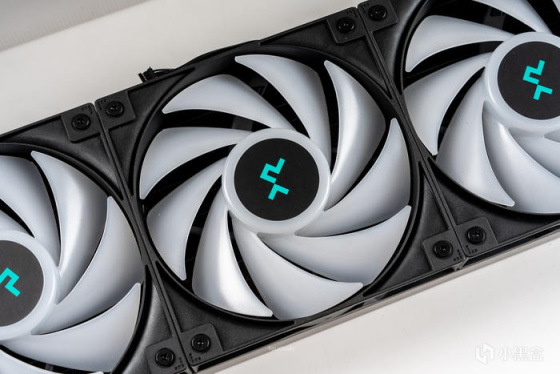

標配的FE120 ARGB PWM風扇爲半透扇葉，帶ARGB，2250RPM下可提供85.85CFM風量和3.27mmAq風壓，且還帶了降壓線可降速至1600RPM

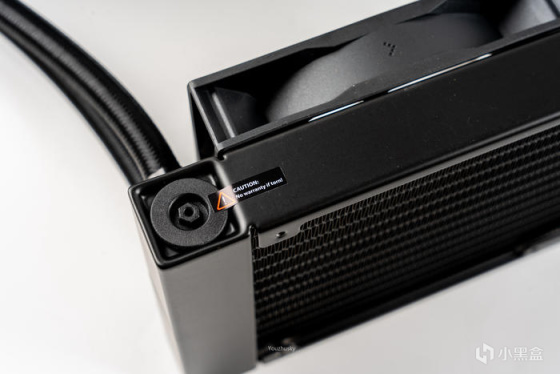

九州風神的ANTI-LEAK 動態平衡泄壓冷排，通過壓差改變冷液容積和內部壓力得到釋放，穩定運行從而延長使用壽命

工業美學的無限反射冷頭，高光黑透蓋板和ARGB無限反射HALO光環，中間爲九州風神的logo，下面帶獨立的水泵工作指示燈，可顯示溫度、功耗等信息，通過USB連接主板和安裝軟件實現，也非常方便

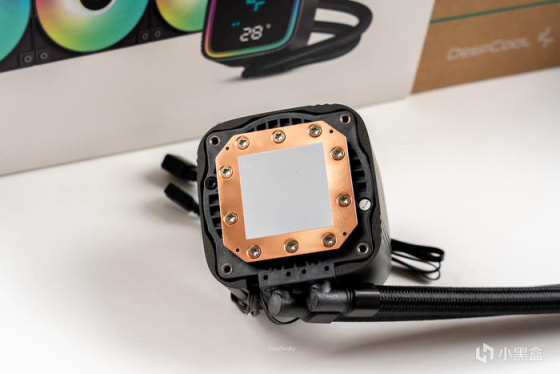

九州風神自研的第四代高能水泵，解熱功耗高達300W，改進的微水道和增加銅底鏟齒厚度，並使用3100RPM高轉三相內繞馬達與長壽麪低噪陶瓷軸承和軸芯

華碩（ASUS）ProArt X670E-CREATOR WIFI主板

華碩創意國度系列ProArt X670E-CREATOR WIFI主板，簡約的黑底金絲PA處處透露着低調，正面標註了型號和ProArt，而其包裝的背面寫滿了其配置參數和接口布局，滿滿的設計感，當然最突出的則是中間標註的40Gbps intel JHL8540 controller的雙口USB4、Marvell 10G & intel 2.5G ETH、雙PCIE5.0顯卡插槽 & 雙PCIE5.0 M.2 &雙PCIE4.0 M.2

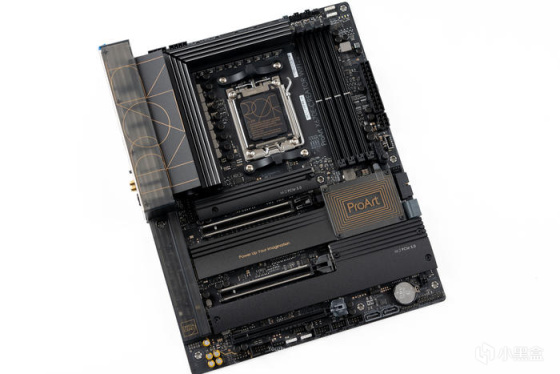

主板的全貌，黑底金字有種貴族氣息的設計，特別是配合磨砂半透的IO與聲卡覆蓋設計

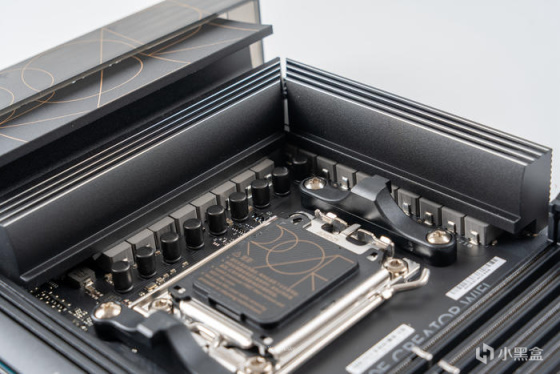

具備 16+2 （70A）整合式供電模組，採用DIGI+VRM數字供電控制，和高品質電感和耐久電容

同色系的黑色層次與金色金屬元素相映成輝，半透明的 I/O 外蓋造型時尚，還可讓使用者一覽內部的接口

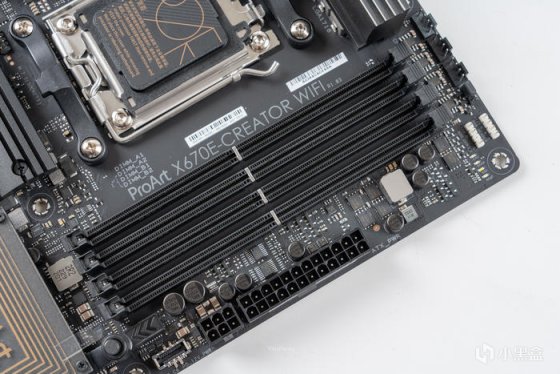

四條單邊卡扣設計的DDR5強化型金屬隔板的SafeDIMM高強度內存插槽，支持華碩AEMP內存技術，方便極限空間安裝內存；同時24P旁的6P PCIE接口爲前置Type-C口提供60W的QC 4+快充；右上角的Q-LED故障診斷燈指示 CPU、內存、顯卡或開機設備的電源狀態及問題，方便迅速診斷

PCIE區域的聲卡爲S1220A，兩條全長的16X PCIE5.0的SafeSlot高強度安全插槽，其中第一條支持PCIe插槽Q-Release顯卡易拆鍵

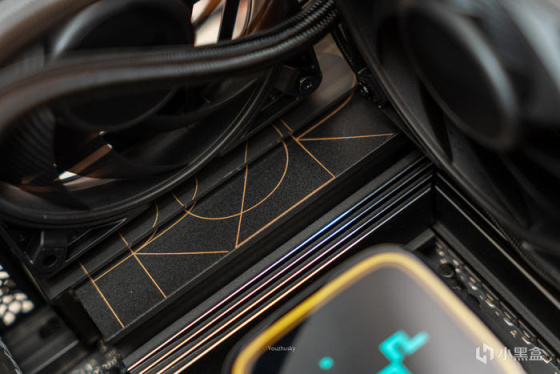

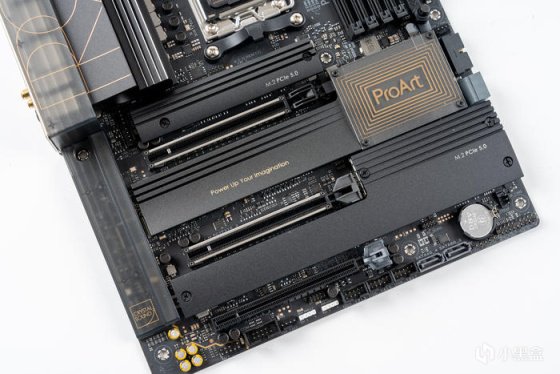

打開兩片M.2散熱片，其中第一條和第二條支持PCIE5.0 M.2 SSD，第三條和第四條支持PCIE4.0 M.2 SSD，另第一條支持全長110mmSSD，所以M.2都支持M.2 Q-Latch 便捷卡扣

生產力強化的IO背板，滿滿的超強擴展性，最強大的應該是兩個intel JHL8540 USB4接口（40 Gbps 的雙向帶寬），與集顯接口和配件中附帶的線纜支持最多菊鏈五個設備，另外還有兩個集顯接口、7 x USB 3.2 Gen 2 接口、1 x USB 3.2 Gen 2x2 Type-C、1 x USB2.0、10 Gb 和 2.5G 網卡、WIFI6E，BIOS FlashBack和音頻口也是必不可少，可以說將這片小小的IO擋板佈滿了接口

ROG-STRIX-GeForce RTX 4090-O24G -GAMING 猛禽

顯卡則是目前旗艦級的4090 OC 24G猛禽，旗艦級別的4090配合華碩最強力的散熱模組，充分發揮ADA LOVELACE架構的潛能

全新設計的新一代猛禽，尺寸爲357.6x149.3x70.1mm的超大個頭，顯卡全金屬的設計配合大色塊和大字體的設計，處處都透露出一個大，而這顆AD102-300的4090在臺積電4NM的製程下於608mm2中提供了763億晶體管，可謂恐怖至極，同時該顯卡提供了16384個CUDA處理器和24G GDDR6X顯存，boost頻率已經達到了2610MHz

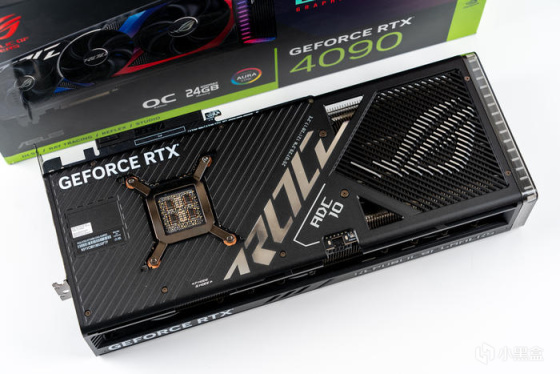

顯卡的背板在斜紋下中間有個亮鍍色的ROG標，和右邊的通風設計

顯卡的頂部則是標誌性的GEFORCE RTX的logo和帶有RGB效果的ROG標，另外本次散熱器不僅大，而且採用全金屬設計

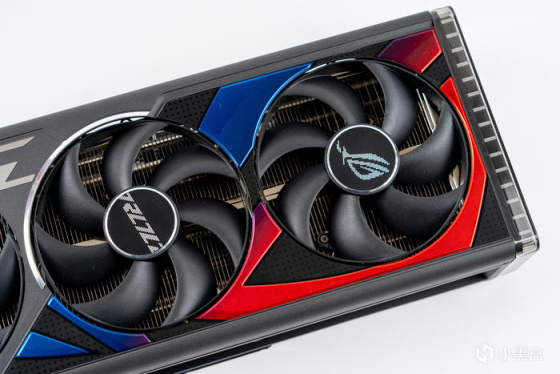

風扇使用的是更升級的雙滾珠軸流風扇，比上一代多出23.8%的風量實現更低溫度和更低噪音

3.5SLOT設計，夠厚夠大，上面依然有兩個華碩專爲顯卡設計的4P PWM風扇接口

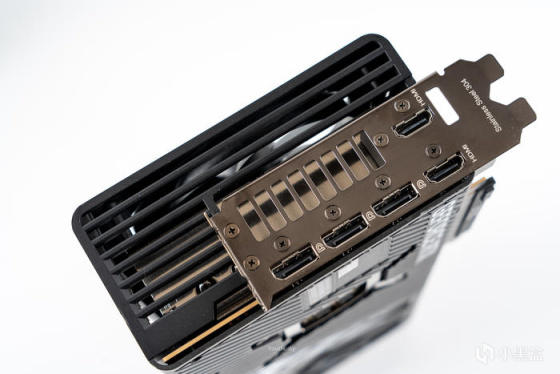

接口依然是3DP1.4A+2HDMI2.1，依然比標準公版多一個HDMI2.1接口

宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

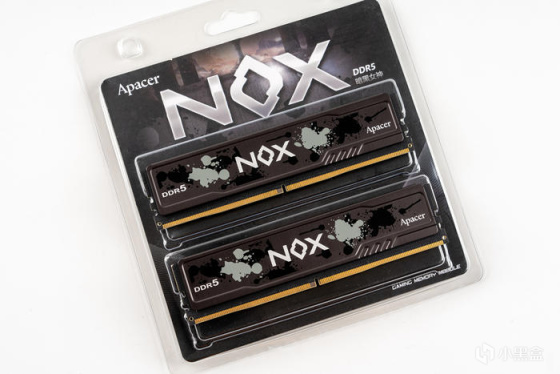

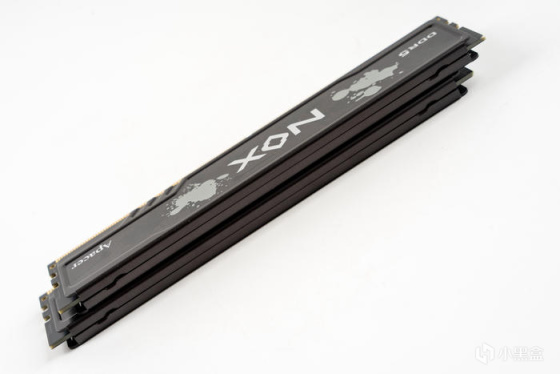

本次裝機使用的套條是來自宇瞻的無光內存——NOX暗黑馬甲

NOX暗黑馬甲爲宇瞻首款DDR5電競系列內存，在效能、容量、穩定性及能耗上都有顯著提升

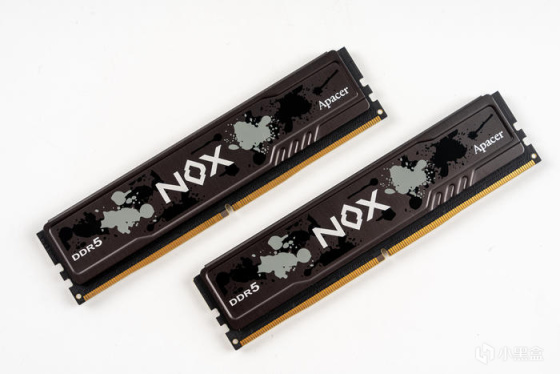

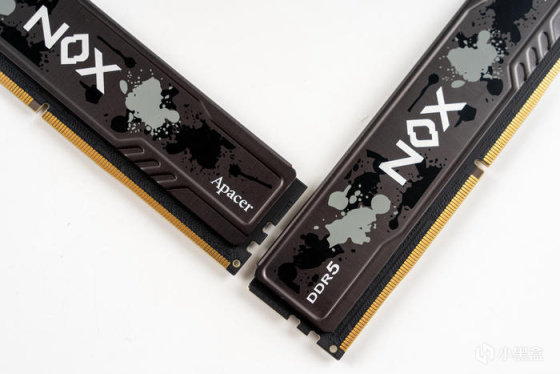

迷彩風格的低調潑墨意向，這一套條規格爲DDR5 6400 16G*2，時序C32-39-39-84,電壓1.4V，並且採用的是海力士A-DIE顆粒超頻能力不俗

NOX暗黑馬甲做了通體全鋁合金的馬甲包裹，頂部簡單修飾，實用爲主

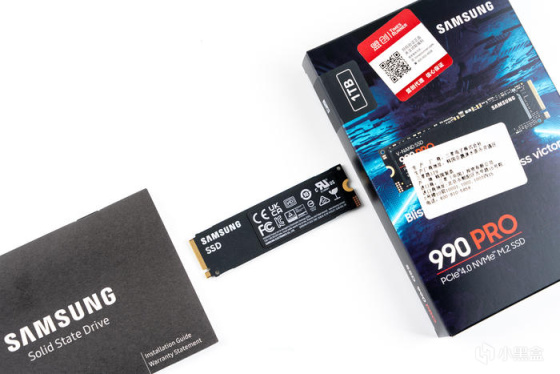

三星（SAMSUNG） 990 PRO 1TB SSD

三星的PCIE4.0 M.2固態硬盤——1TB的990 PRO ，可達到7450MB/s和6900MB/s的順序讀寫速度，其採用8nm製造工藝代號爲PASCAL全新自研主控，提升性能的同時也降低了功耗，以及配備三星第七代V-NAND TLC閃存，1TB容量版本採用1GB的三星LPDDR4緩存芯片

990PRO的隨機性能高達1400K IOPS和1550K IOPS；TurboWrite 2.0技術，大幅提升了SLC緩存空間，2TB最高可達226GB；整體理論功耗相較於三星980 PRO降低了25%

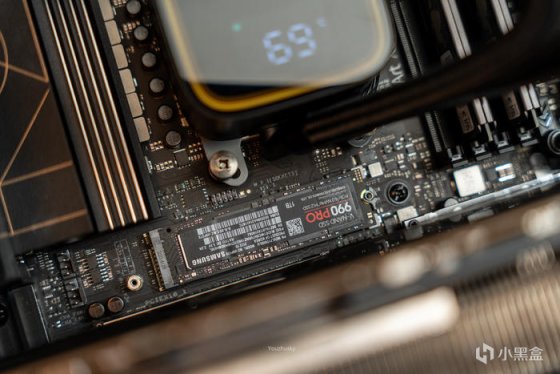

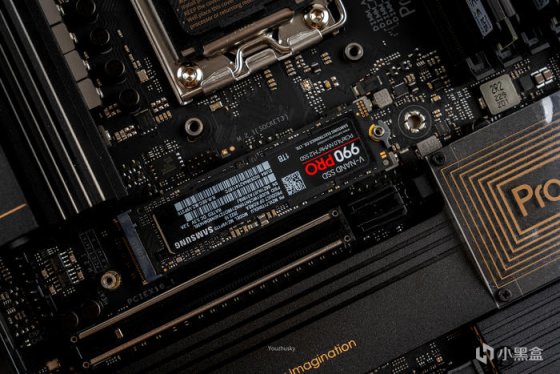

安裝在PROART X670E上的990PRO

德商德靜界（be quiet!）SILENT WINGS PRO 4 120mm PWM

德商德靜界（be quiet!）的SILENT WINGS 系列一直是低噪音風扇的代名詞，今年已經更新到了第四代，而其特殊的水波紋扇葉與漏斗狀風扇邊框設計依然得到了傳承，而SILENT WINGS PRO 4嚴苛的製造工藝使扇葉與邊框之間距離再度縮短，使得這把標準12025風扇能在3000轉下獲得142.5m3/h的風量、5.31mmH2O的風壓，而噪音只有36.9dB(A)

SILENT WINGS PRO 4的本體，扇葉爲11葉高風壓高風量設計

SILENT WINGS PRO 4的風扇背面，DC12V 0.30A 3000RPM，採用FDB流體動力軸承，六級風扇馬達搭配三相交流變頻器，低電流低振幅低噪音設計，使用壽命高達30萬小時；下面有個三檔速度手動調節按鈕，UHS爲3000RPM，HS爲2500RPM，M爲1600RPM

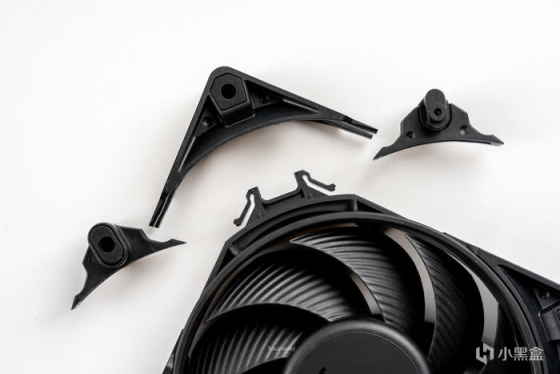

腳墊拆除方式比較簡單，兩個側邊中間的彈扣按下朝風扇的反方向拉出即可，更換的話只要對準兩個彈扣按下即可;不過記得四個腳墊的風扇線纜是CORNER TYPE B，其餘三個爲CORNER TYPE A

左右爲兩種附贈腳墊

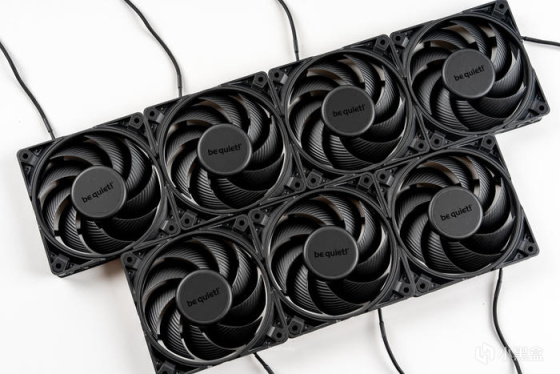

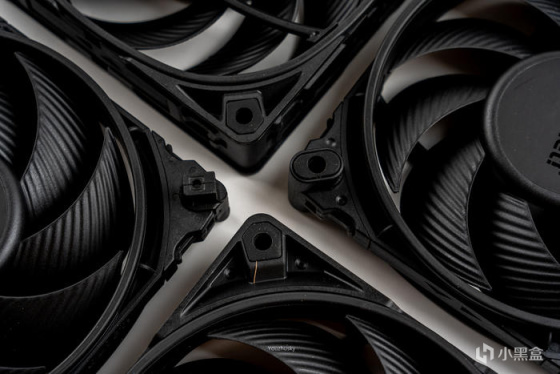

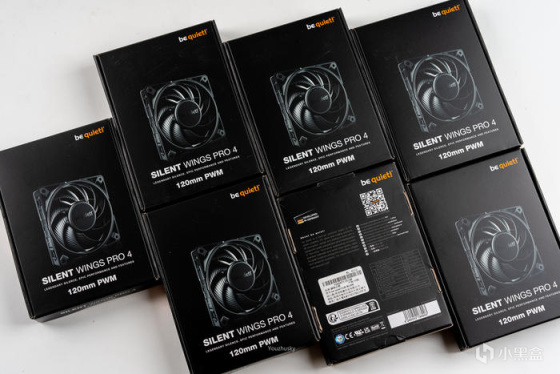

七把SILENT WINGS PRO 4排排坐分果果

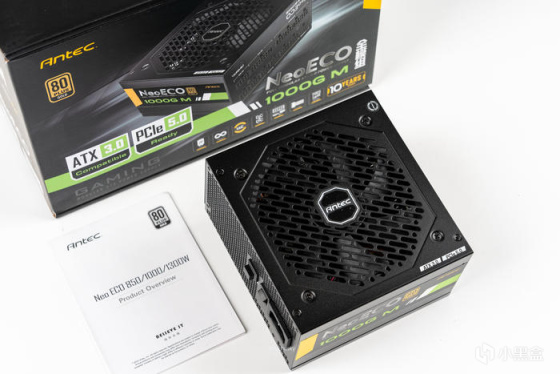

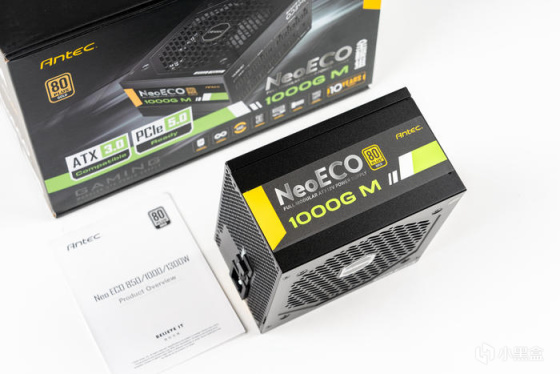

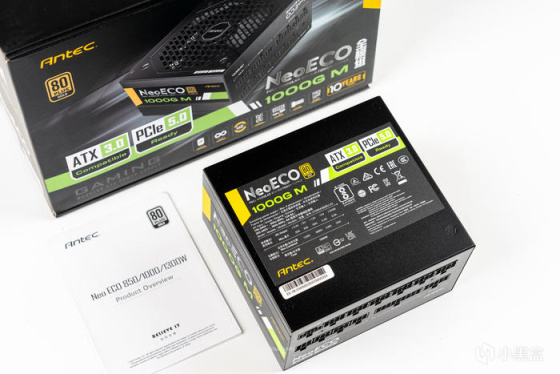

安鈦克 Antec NeoECO 1000G M 金牌全模組/ATX3.0電源

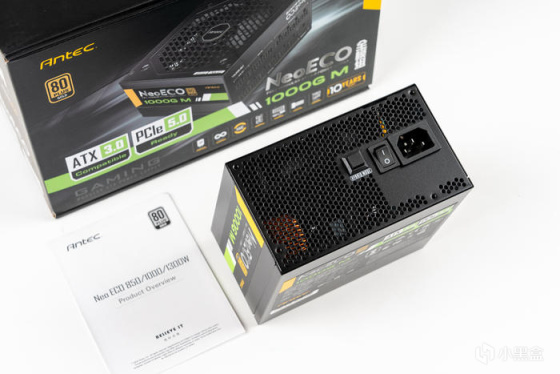

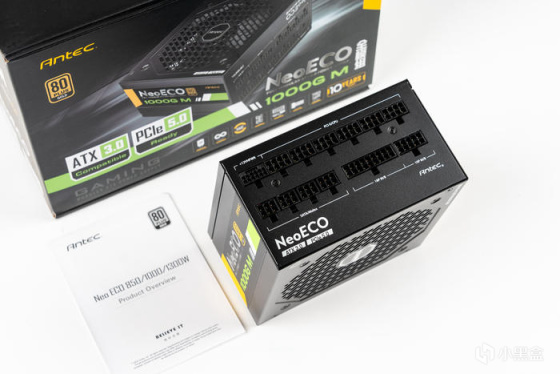

電源採用了安鈦克新款支持ATX3.0和原生PCIe5.0的NeoECO 1000G M電源，其轉換效率高達92.71%，採用了全日系電解電容、全橋LLC諧振架構，支持智能溫控啓停和使用了140mm小體積設計，一款高顏值的ATX3.0電源，且更支持10年換新的質保;電源配套的全模組線材也是扁線設計，使用下來感覺軟硬適中
