今天帶來 ROG X670E-I+影馳 4060Ti+幾何未來 M2 方舟裝機展示。機箱來自幾何未來 GeometricFuture Model2 Thr Ark 方舟 Mesh White。這是一款 mini 塔式機箱，整機尺寸：440x300x280mm，採用高硬度晶鑽表面塗裝搭配 4 片獨立 Mesh 網孔側板特色半開放式 6 面通風設計，造型散熱兼顧，多達 7 個風扇位+雙 360 冷排，全方位散熱。兼容性方面，主板支持 ITX、M-ATX 主板，塔式風冷支持最大 172mm，支持最大 350mm 長顯卡，支持 ATX、SFX、SFX-L 電源，雙硬盤位，主板可左右上下滑動來適配顯卡、電源厚度、長度以及其他硬件的兼容，支持多達 8 種以上硬件配置方案硬件組合。值得一提的是這款機箱可立可臥，也支持上下開關鍵互換倒置擺放，頂部風扇移至底部，上方加裝兩顆排風扇形成準垂直向上的散熱風道，同時顯卡此時爲豎立安裝方式，更好兼容沒有逆重力熱管的顯卡。本次裝機就採用上下互換位置的方式裝機展示。
其他硬件方面，主板選擇了擁有 10+2 相 DIGI+ 數字供電模組（110A）的 ROG Strix X670E-I Gaming WiFi，ROG Strix Hive、FPS-II 特色擴展，雙 USB4；顯卡則是來自影馳 GeForce RTX 4060 Ti 8GB 星曜 OC，採用 9 相全貼片數字供電，可拆卸的水晶透明上蓋，支持個性 DIY 設計；電源來自 ROG LOKI 洛基 1000W SFX-L 白金全模組電源，SFX-L 的緊湊規格，通過 ATX 3.0 認證，配備原生 PCIe 5.0 接口和線材；內存使用海盜船復仇者 Vengeance DDR5 6000 內存，無光矮馬甲設計，支援 Intel&AMD 雙平臺 ；固態則是影馳 Galaxy 星曜 X4 PRO 1TB，支持 NVMe 1.4 和 PCIe 4.0 x4 標準，連續讀寫 5000/3500 MB/s，4K 隨機讀寫 650000/800000 IOPS，快速讀取大容量、小碎片文件，傳輸速度更快；散熱選擇了利民 FC140 White 冰封統領，配有 5 根 8mm AGHP（防逆重）加粗熱管，支持最新的 Intel 1700 和 AMD AM5。好了，介紹這麼多，下面進入裝機環節。
硬件配置清單：
CPU：AMD Ryzen 9 7950X
主板：華碩玩家國度 ASUS ROG Strix X670E-I Gaming WiFi
電源：華碩玩家國度 ASUS ROG LOKI 洛基 1000W SFX-L ATX3.0 白金全模組
顯卡：影馳 Galaxy GeForce RTX 4060 Ti 8GB 星曜 OC
SSD：影馳 Galaxy 星曜 X4 PRO 1TB
內存：美商海盜船 USCORSAIR Vengeance 復仇者 DDR5 6000 32GB（16Gx2）
散熱：利民 Thermalright FC140 White 冰封統領
機箱：幾何未來 GeometricFuture Model2 Thr Ark 方舟 Mesh White
風扇：幾何未來 GeometricFuture 龍鱗 2503 White
一、整機展示。

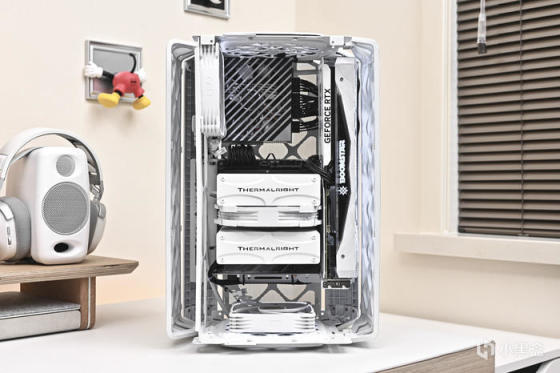

整機白色調，內部硬件均使用白色 RGB （R255，G255，B255）燈效點綴。以下爲機箱各角度展示。

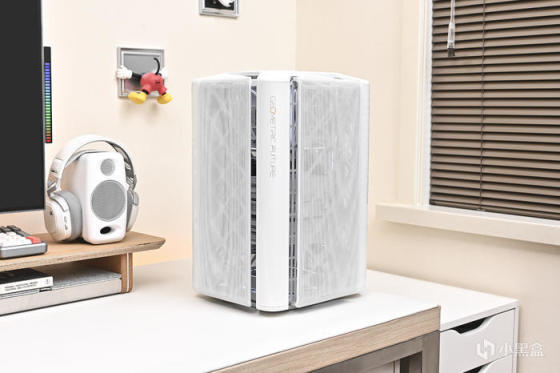

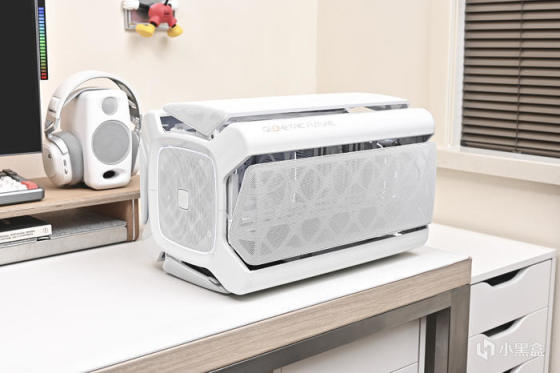

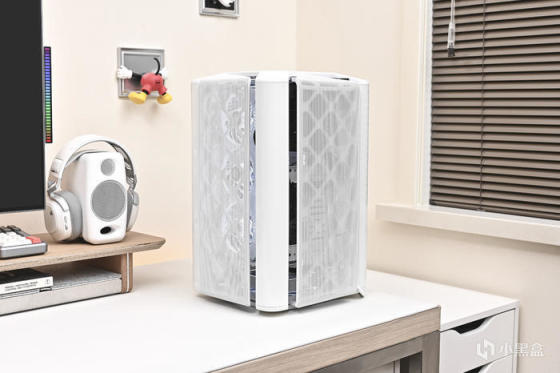

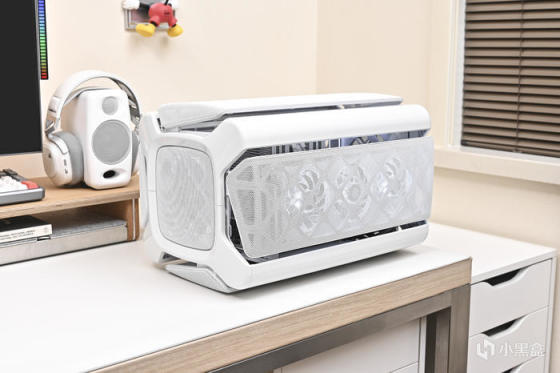

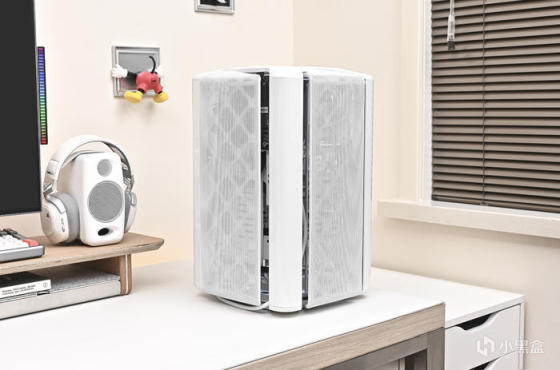

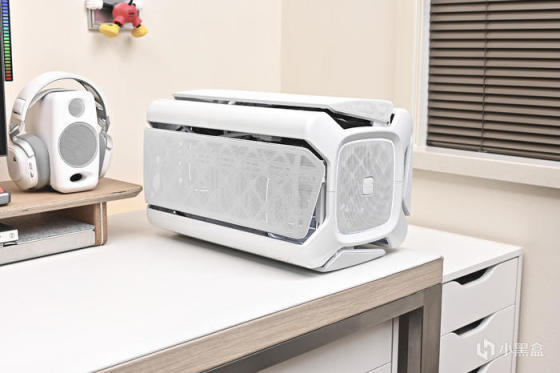

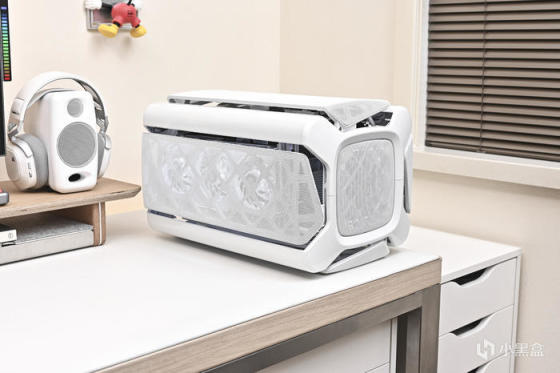

這款機箱可立可臥可倒（上下可互換），具有多種擺放方式，立式方式佔地面積最小，可以節省寸土寸金的桌面空間。

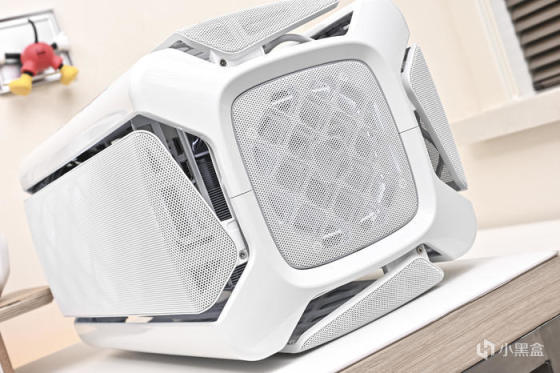

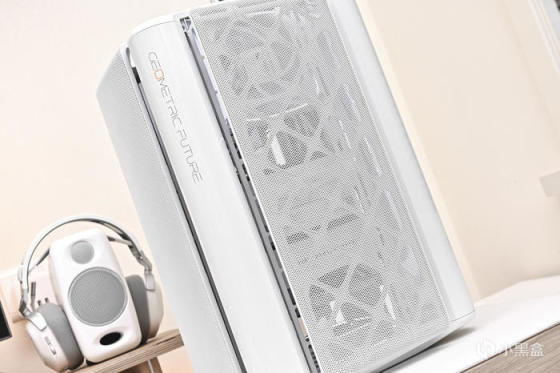

機箱主板四面獨立通風 Mesh 網板，主板側面板展示。

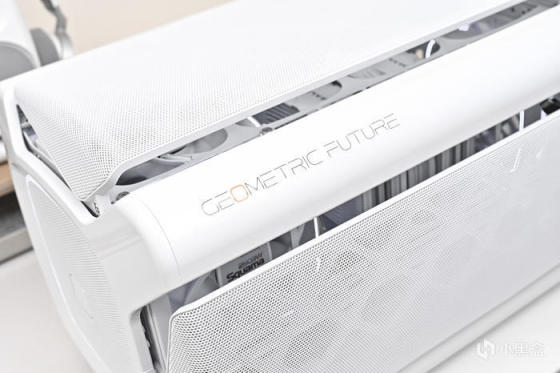

位於側面框架的幾何未來英文 Logo。
顯卡側面板同樣 Mesh 通風網板設計，顯卡燈效若隱若現。

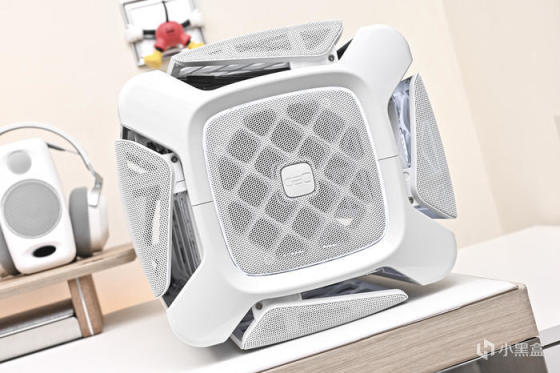

機箱頂部展示。

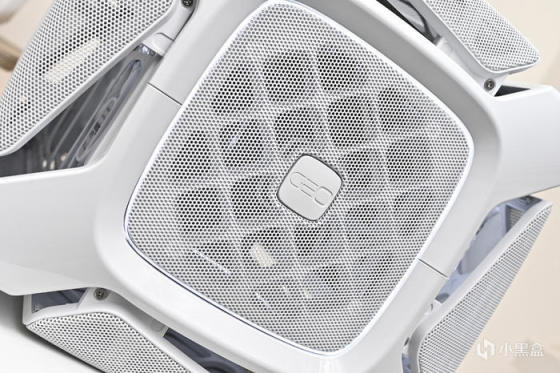

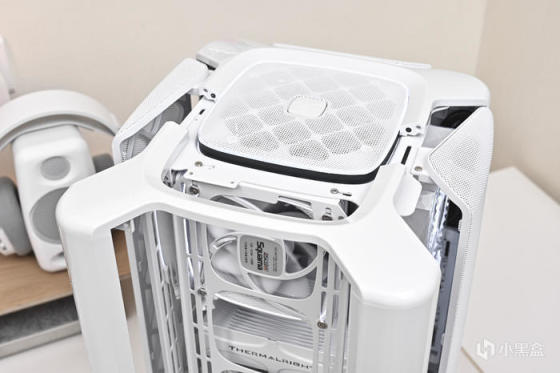

頂部爲磁吸式通風網板設計，內部做了超大的鏤空開孔方便氣流進入，中央爲開關機鍵，陰刻 GEO 標識。

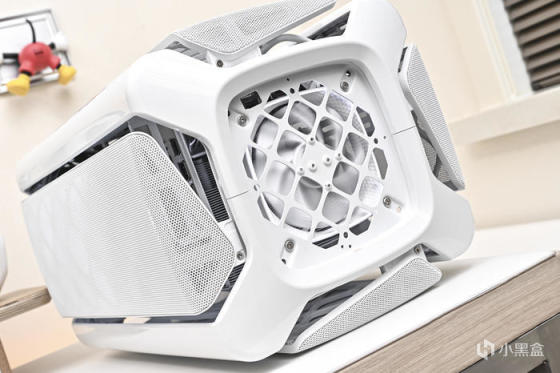

底部和頂部相同設計，同樣磁吸通風 Mesh 網板設計。

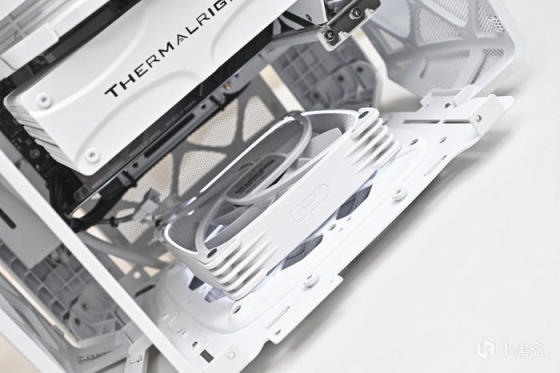

移除網板，可以看到底部安裝的 1 顆幾何未來龍鱗 2503 White 風扇輔助提供垂直風道的冷氣，當然如果採用 140mm 風扇會更好。

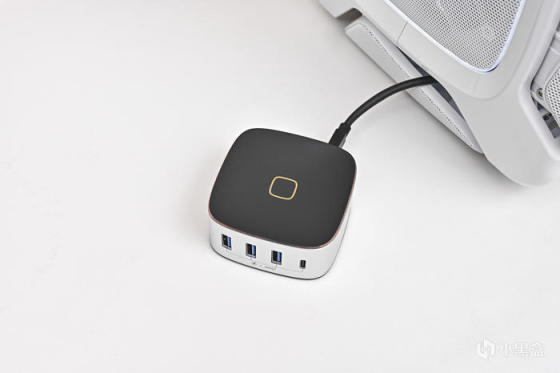

幾何未來 M2 方舟機箱本體沒有 I/O 接口，標配專屬幾何未來 USB TypeE 轉 USB-C/A HUB，帶 AUDIO IN/OUT，提升用戶使用便利性。
移除主板側網板。
拆除四角螺絲，半個框架即可沿頂部黃色箭頭方向拉出，框架同樣磁吸設計，方便拆裝定位同時具備防呆設計避免裝錯。

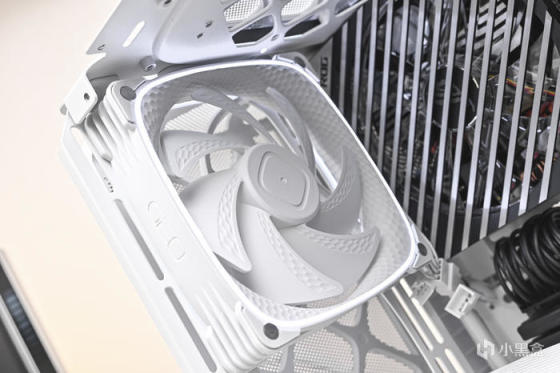

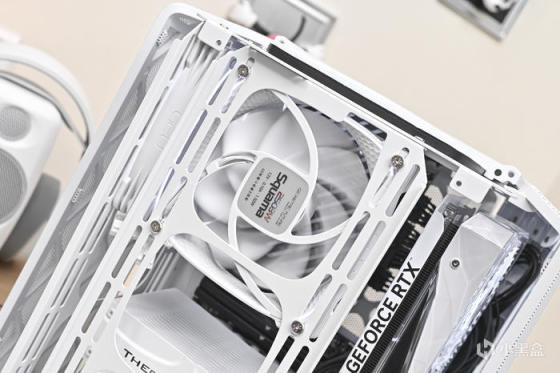

主板面前的風扇 /冷排架頂部加裝了一個幾何未來龍鱗 2503 White 風扇向外排風輔助散熱。

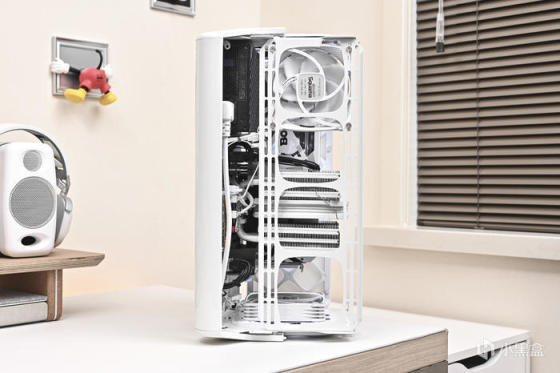

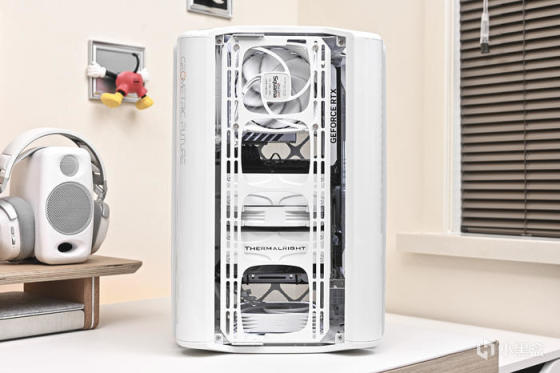

移除冷排架，機箱主板側展示。

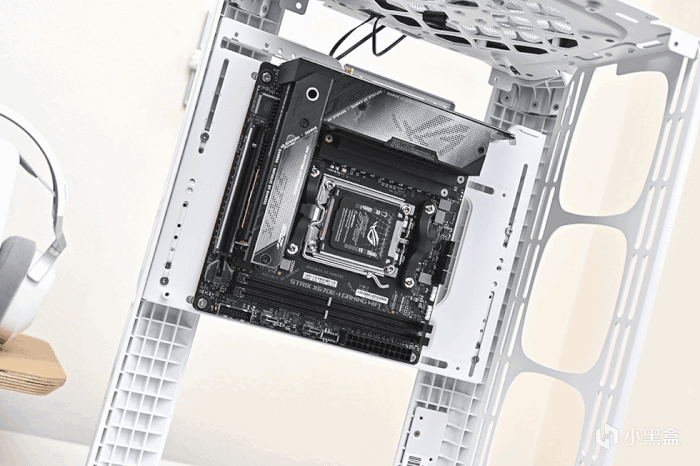

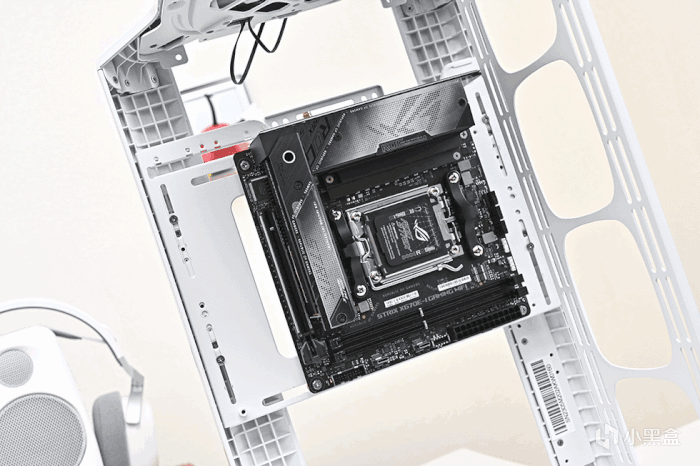

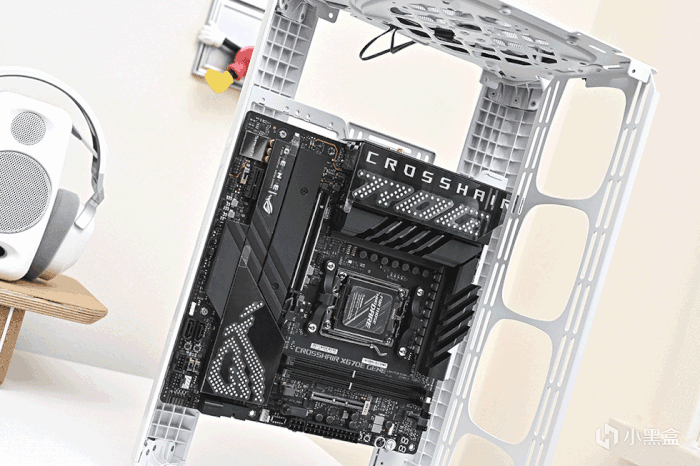

本次裝機使用 ITX 主板方案，這款機箱 ITX 主板可左右上下滑動，M-ATX 主板可上下滑動來適配顯卡、電源厚度、長度以及其他硬件的兼容，支持多達 8 種以上硬件配置方案硬件組合。

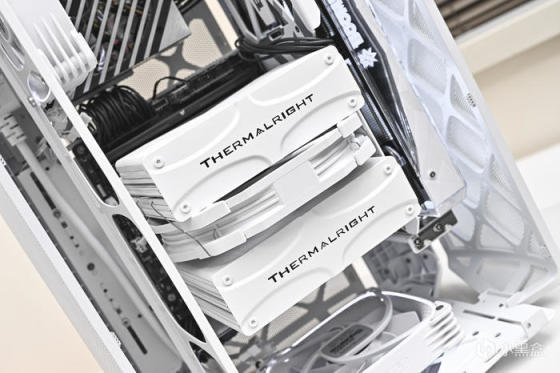

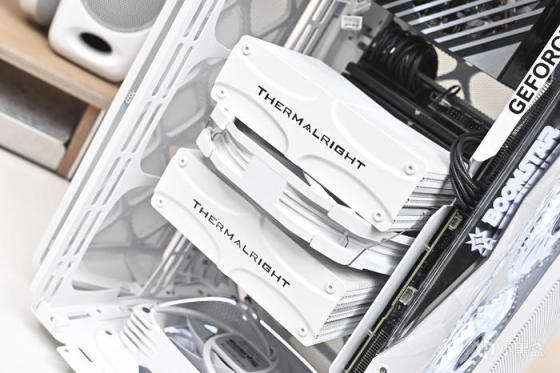

利民 FC140 White 冰封統領。
配有 5 根 8mm AGHP（防逆重）加粗熱管，散熱效能出衆。

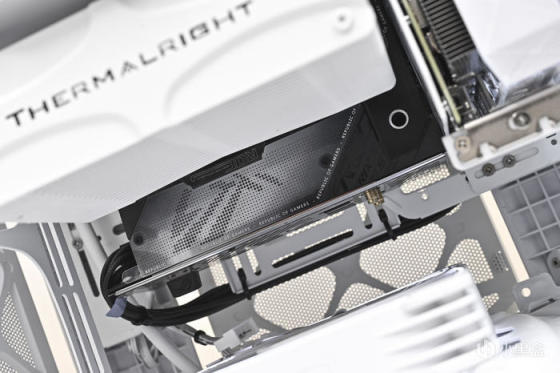

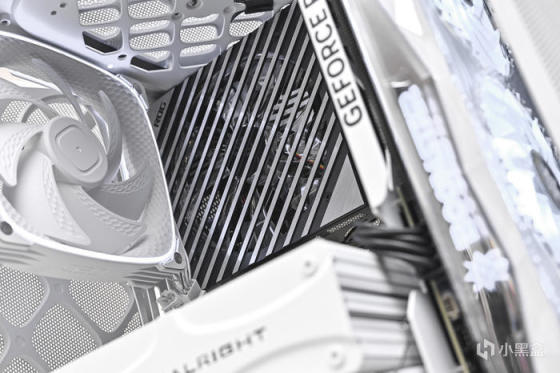

ROG Strix X670E-I Gaming WiFi 主板 I/O 上蓋與散熱模組表面覆蓋有銀灰漸變色的點陣裝飾片，波浪紋的視覺設計效果，上面印有 ROG 鐳雕 Logo。
內裝影馳 Galaxy 星曜 X4 PRO 1TB。這款固態硬盤採用 Phison E21 主控，支持 NVMe 1.4 和 PCIe 4.0 x4 標準，連續讀寫 5000/3500 MB/s，4K 隨機讀寫 650000/800000 IOPS，快速讀取大容量、小碎片文件，傳輸速度更快。

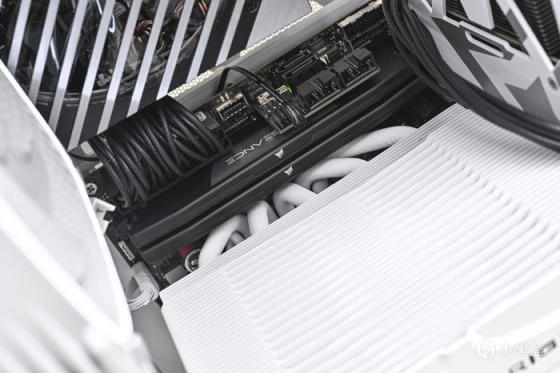

美商海盜船復仇者 Vengeance DDR5 6000 32GB（16Gx2）。低調無光設計，矮馬甲兼容性也更好。
底部幾何未來龍鱗 2503 White 風扇燈效。

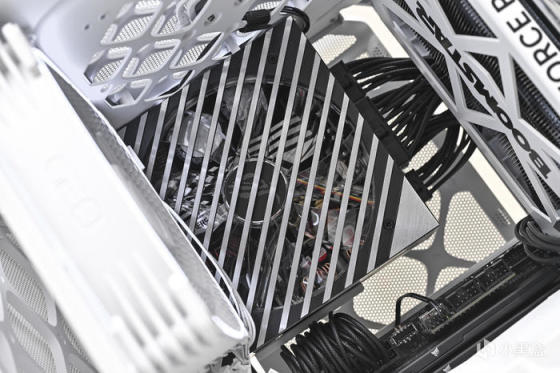

ROG LOKI 洛基 1000W SFX-L 白金全模組電源。
通過 ATX 3.0 認證，配備原生 PCIe 5.0 （600W）接口和線材。

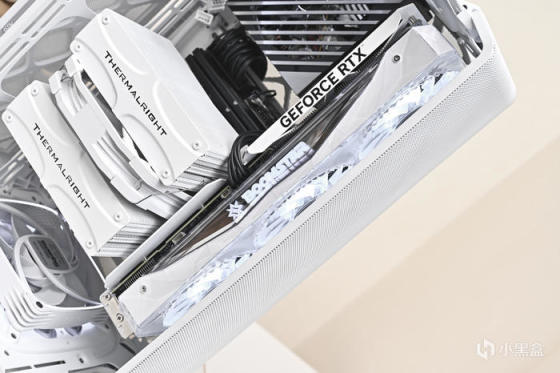

影馳 GeForce RTX 4060 Ti 星曜 8GB OC 側面燈效。

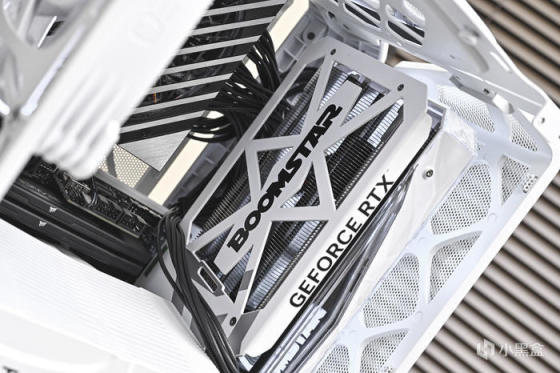

顯卡背部右側則是 BOOMSTAR Logo。下方做了幾何鏤空開窗，貫穿通風，減少尾部中央防止下垂，同時兼顧更加散熱風道。
在機箱頂部電源附近同樣安裝 1 顆幾何未來龍鱗 2503 White 風扇總計 2 顆輔助排風。

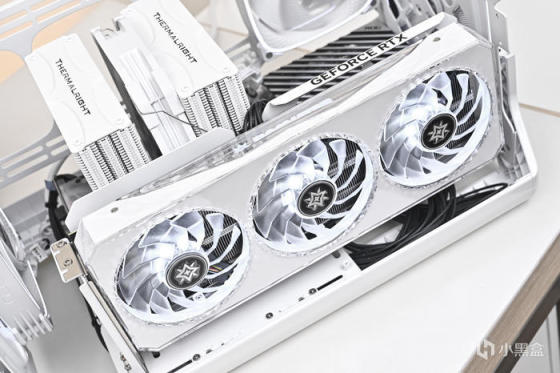

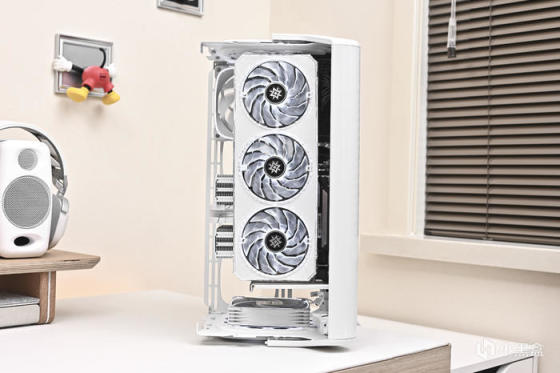

機箱顯卡側展示。機箱上下翻轉可讓顯卡豎立，對於沒有逆重力熱管的顯卡會更爲友好。

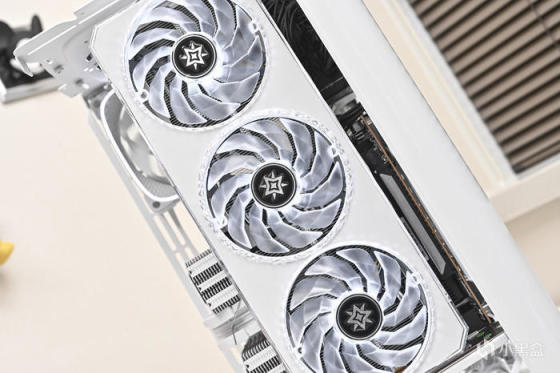

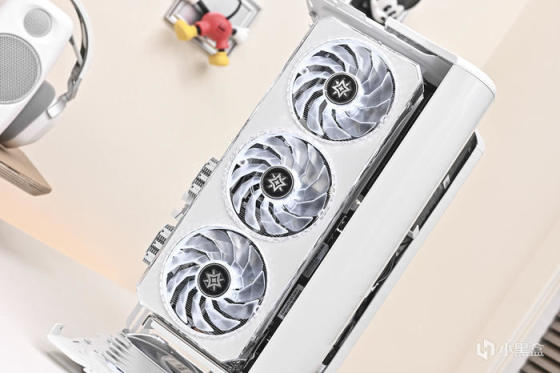

顯卡導風罩 3 顆 102mm 靜霜風扇 ARGB 燈效。
顯卡正面經典的透明水晶外殼採用鑽石切割設計，可以折射出不同角度的炫彩視覺效果。
同時其可拆卸的透明上蓋，支持個性 DIY 設計，影馳也支持個人外觀定製，可供玩家個性塗裝使用。值得一提的是，星曜系列顯卡支持拆卸 DIY 且不影響售後質保。
主板左側冷排架展示。

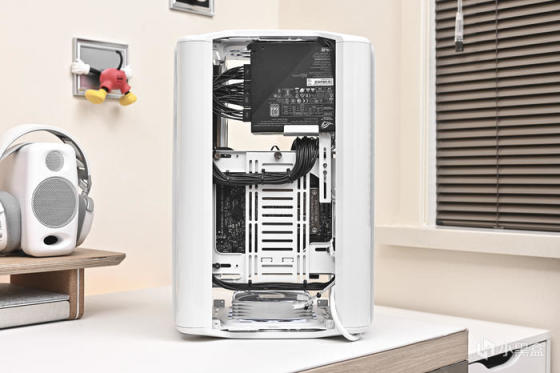

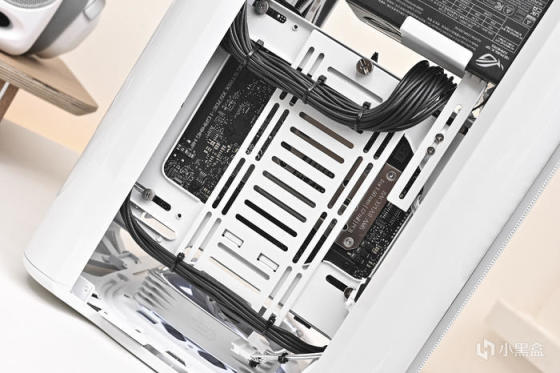

移除背部 Mesh 網板，機箱背部理線展示。線材整理可藉助框架內凹的空間和硬盤架進行固定和藏線。

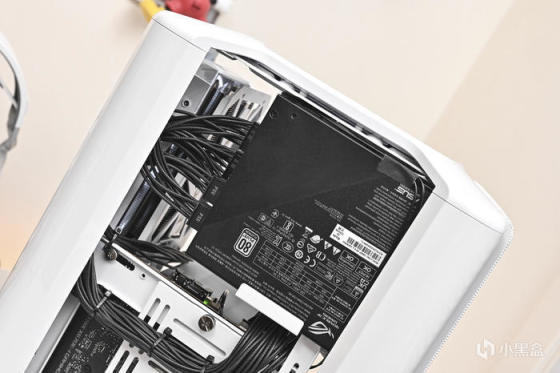

ROG LOKI 洛基 1000W SFX-L ATX3.0 白金全模組電源。
下方爲硬盤支架，可安裝 2 x 2.5 寸或 1 x 3.5 寸+1 x 2.5 寸硬盤。
二、配件開箱。

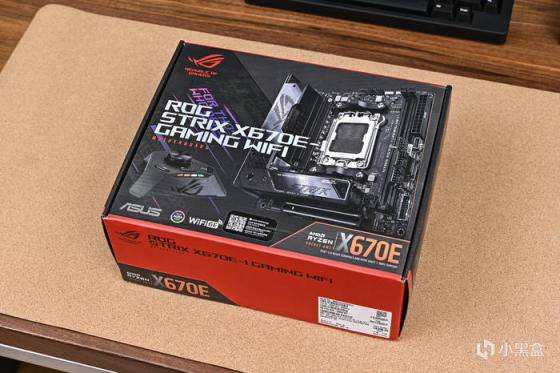

主板來自華碩玩家國度 ASUS ROG Strix X670E-I Gaming WiFi。
首先來看附件方面。包括說明頁、手冊、ROG貼紙各 1 份，感謝信卡片 1 張以及 ROG Strix Hive 外接模塊使用手冊一本。

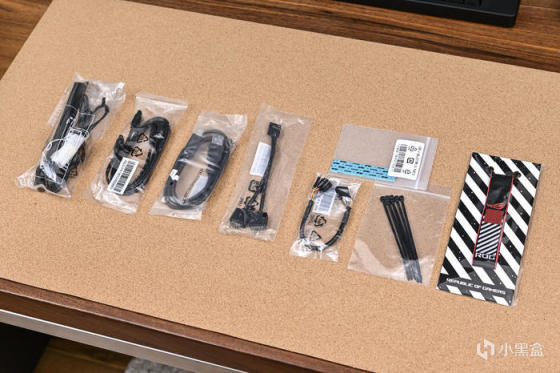

一個座式WIFI天線、兩條SATA線、一條前置USB 2.0一分二線、一條機箱跳線延長線、黑色一次性紮帶,對應數量的M.2螺絲以及散熱墊，還有一個 ROG 鑰匙圈。
附贈一個 ROG Strix Hive 外接模塊。

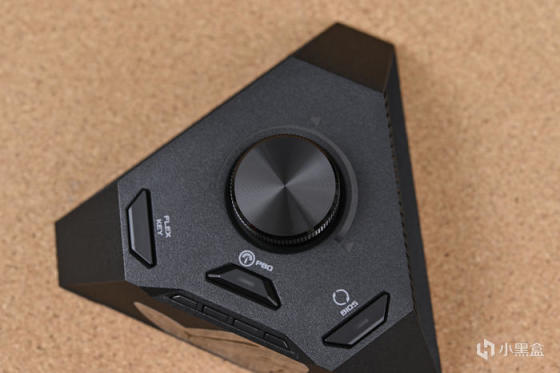

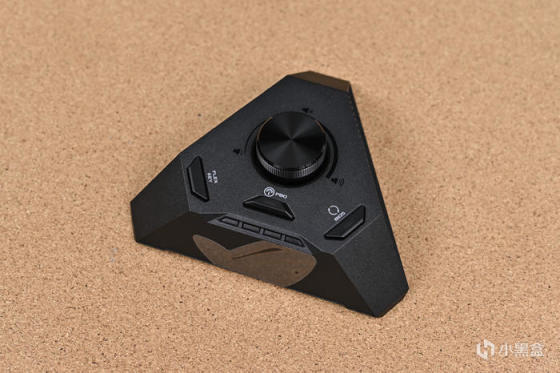

模塊整體外觀爲三角形設計，頂部包含一個音量調節旋鈕和 3 個快捷按鈕，分別爲 AI 超頻、FlexKey、以及 BIOS Flashback。

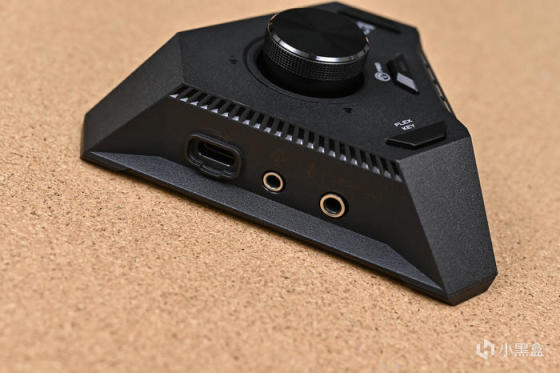

左側則是一個與主板通信的 Type-C 接口，以及 1 個耳麥組合接口和 1 個帶光纖 S/PDIF 輸出的麥克風接口。

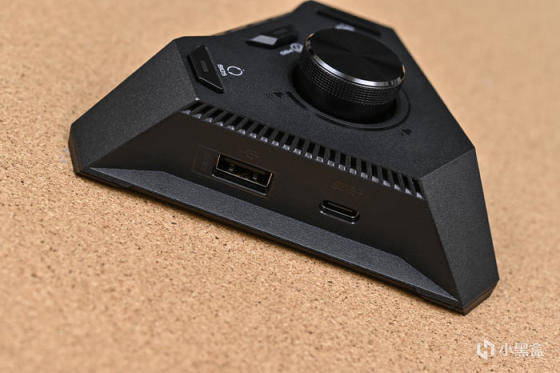

右側則是 1 個 USB 3.2 Gen2 Type-C 接口，和一個支持 BIOS FlashBack 的 USB 2.0 接口。

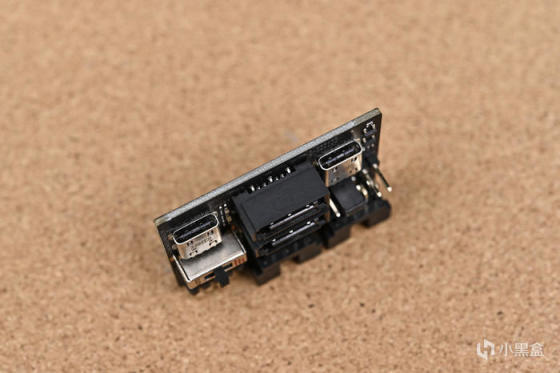

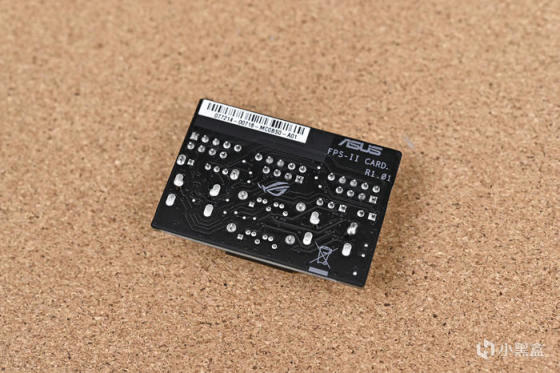

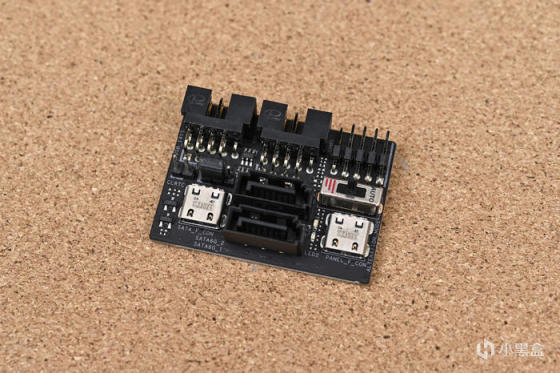

附件中還提供一塊 ROG FPS-II 子卡，主板部分板載接口通過該子卡實現：包含 2 個 SATA 6Gb/s 接口、2 組 USB 2.0 前置接口跳線、完整的機箱跳線接口、1 組溫度探針插口、1 組 CPU OV 跳線、還有一個用於切換 PCIe 5.0 x16 插槽 Gen 模式的三段式物理開關。

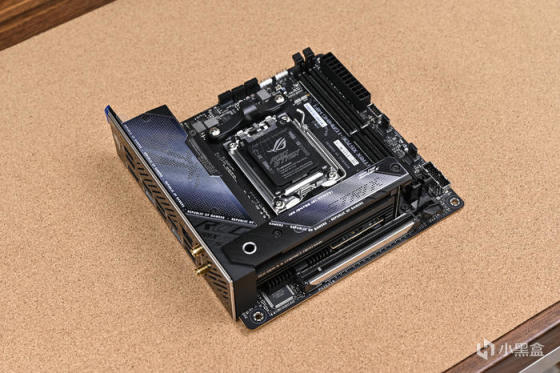

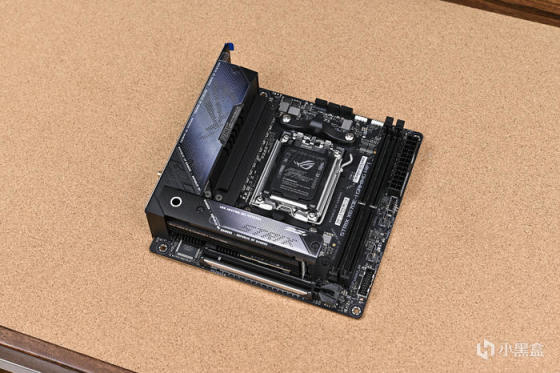

取出主板。ROG Strix X670E-I Gaming WiFi 這是一款 ITX 版型主板，採用黑色主色搭配銀色像素點陣風格。
主板採用 10+2 相 (Core+Soc) CPU 供電設計，每項搭配一顆 SiC850A (110A)。

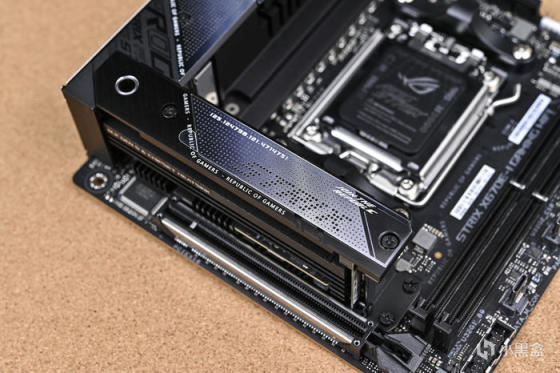

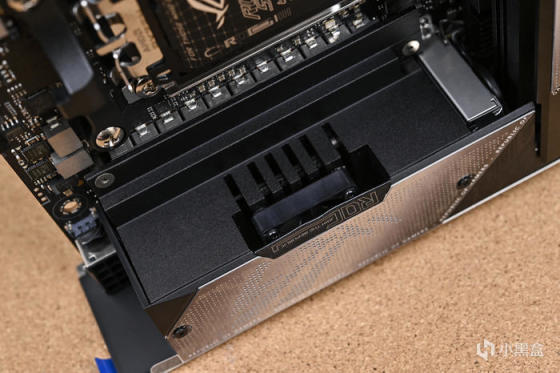

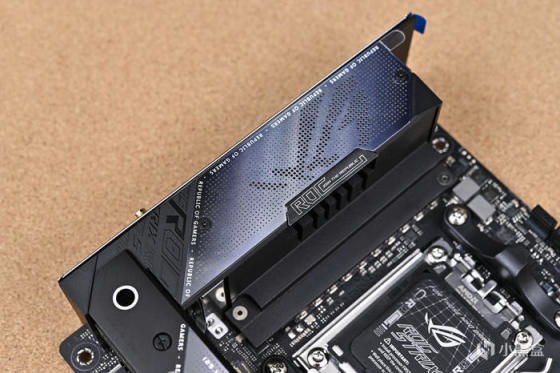

供電以及散熱模塊採用了一字型設計，I/O上蓋與散熱模組實際爲分離式設計，在表面覆蓋有銀灰漸變色的點陣裝飾片，波浪紋的視覺設計效果，上面印有 ROG 鐳雕 Logo，ROG Logo 處的點陣更爲粗大，其作用主要是作爲其 VRM 風扇的輔助進風,並充當裝飾。
側面設計有一枚半開放式的 VRM 散熱風扇，在其下部設計有深深的開槽用於更好的帶走熱量。

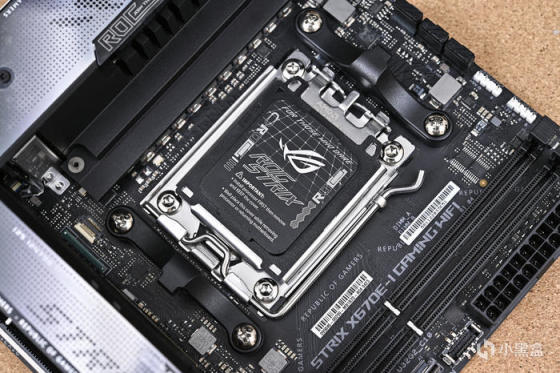

AMD AM5 LGA1718 插座，支持最新的 Ryzen 7000 系列 CPU，扣具採用黑化設計。

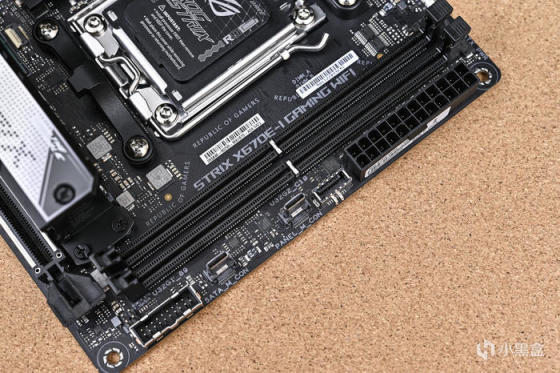

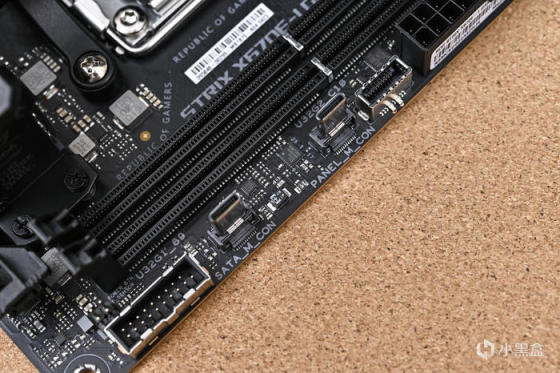

配備雙 DDR5 內存插槽，標稱支持最大 64GB(2x32GB) 的 DDR5-5600 內存，超頻支持度最大爲 6400MHz+,支持 EXPO 和 XMP 3.0 標準,以及華碩 AEMP II 技術。主板右下角還提供一組 USB 3.2 Gen1 19pin 前置接口，24Pin 接口下方還有一個 USB 3.2 Gen2 Type-C 前置接口。
位於內存插槽邊上的兩個 Type-C 接口用於 ROG FPS-II 子卡專用連接接口。

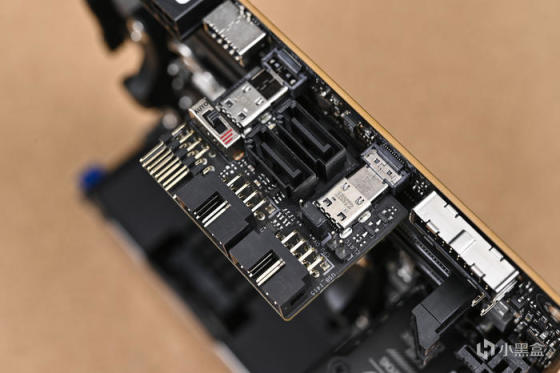

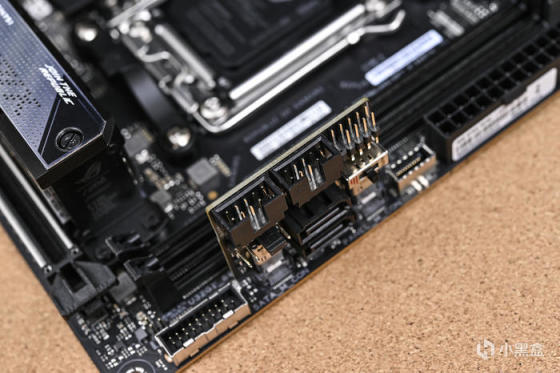

安裝上子卡的樣子。接口方面可提供 2 組 USB 2.0 前置接口以及機箱前置跳線。
支持 2 組原生 SATA 6Gb/s 接口，同時提供完整的機箱開關指示燈面板，CPU OV 跳線和一個三段式 Gen 模式物理切換開關。

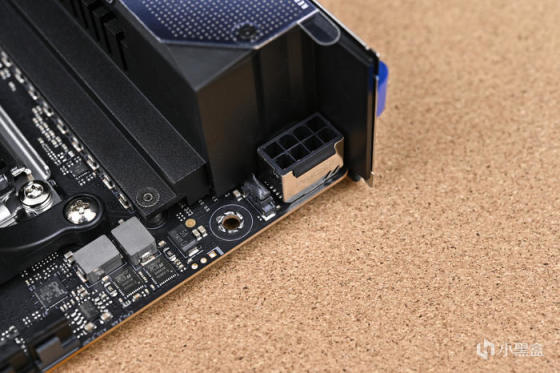

CPU 供電採用金屬加固型的單 8pin 供電接口。

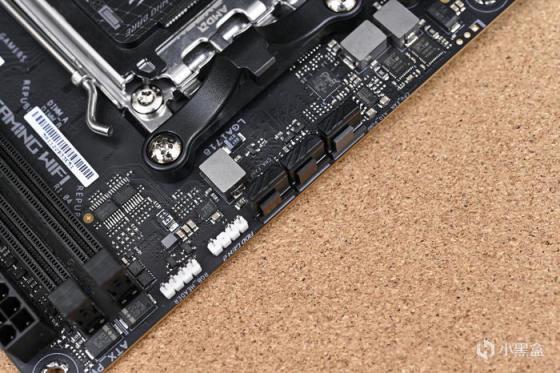

提供 3 個 4pin 風扇接口，包含 1 個 CPU 風扇接口，1 個 AIO 水泵接口，還有 1 個機箱風扇接口，全部位於主板頂部。在風扇接口旁邊是 2 組 RGB 接口,分別爲一組 5V ARGB 接口和一組 12V RGB 接口。
M.2存儲模塊以及芯片組散熱模塊部分，表面散熱片採用金屬拉絲以及漸變點陣裝飾片的拼接風格，在特定角度下同樣可以呈現出波浪紋效果。

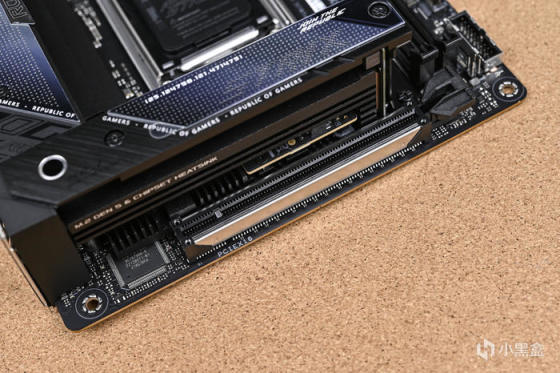

下方爲一根直連CPU 通道的 PCIe 5.0 x16 全長型加固插 PCIe 擴展插。

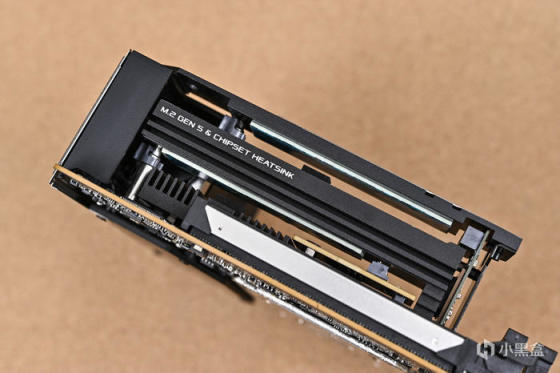

從側面可以看到其下部的立體堆疊式設計，並在中間的散熱片側面設有散熱開槽以及 M.2 Gen5 和芯片組散熱模組的標語。

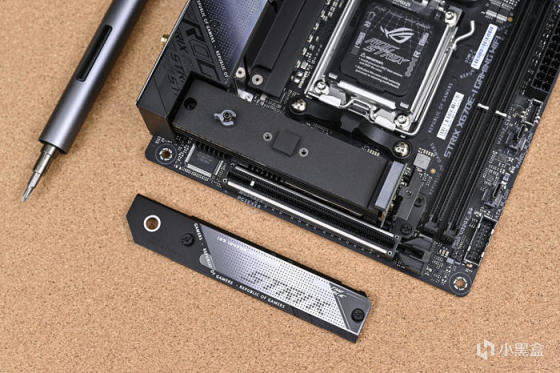

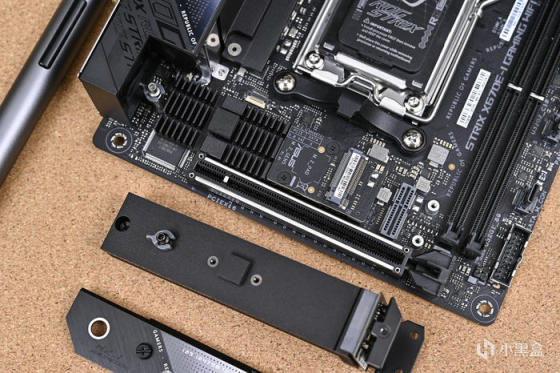

卸下表面的散熱片，就可以看到第一層的M.2安裝位置，插槽標號爲 M.2_2，由芯片組提供,最大速率 PCIe 4.0 x4，支持 2242/2260/2280 尺寸 SSD 規格。
模組整體拆卸，由插槽子板和一個散熱模塊構成，反面貼有散熱墊爲下部的另一個 M2 插槽提供輔助散熱。插槽標號爲M.2_1，由 CPU 提供,最大速率 PCIe 5.0 x4，僅支持 2280 尺寸規格 SSD。兩個 SSD 中間的這塊子板除了用於M.2_1的SSD以外，還集成了其中一塊 X670E 芯片組在其中。第三層則是另一塊芯片組的散熱模組，表面設有大量散熱開槽用於更好的提升散熱效果。

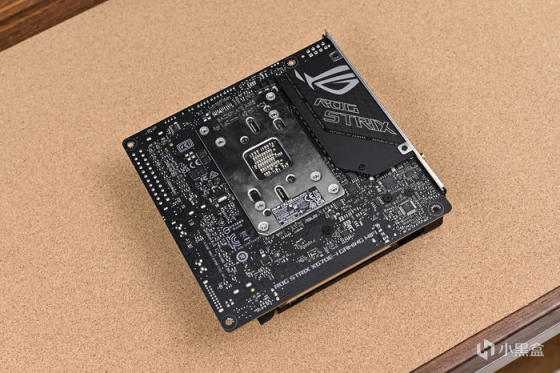

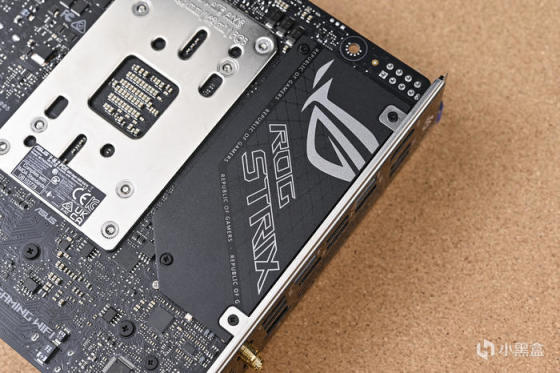

主板背面，沒有配備全覆蓋的背板，但在供電對應位置處設計有一塊金屬導熱板。
表面繪有 ROG 的 Logo 以及 ROG Strix 字樣。

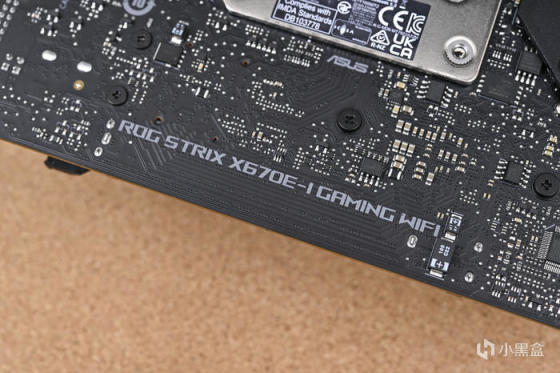

主板下方印有 ROG Strix X670E-I Gaming WiFi 字樣。

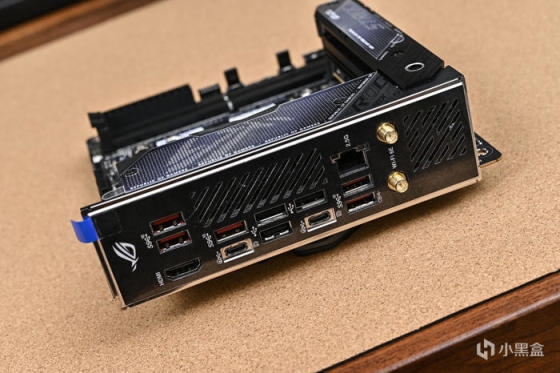

後方I/O接口，包括 1 個 HDMI 2.1、3 個 USB 2.0、5 個 USB 3.2 Gen2、 2 個 USB 4 (兼容核顯輸出)、1 個 2.5Gbps 有線 LAN、 2 個 WiFi 6E 無線網卡雙天線接線端。爲了應對雙芯片組以及未來 PCIe 5.0 M.2 SSD 的龐大發熱，在最後側開孔處安裝一枚風扇用於幫助散熱。
顯卡來自影馳 Galaxy GeForce RTX 4060Ti 8GB 星曜 OC。

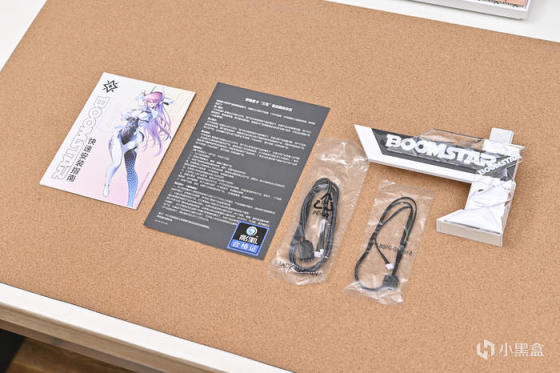

包括星曜娘主體快速使用指南、合格證以及質保卡一張。兩根 5V3Pin ARGB 同步線、一根用於顯卡直連主板進行燈效同步，另一根則爲一分二轉接線，當使用顯卡支架時讓顯卡和支架均可同步主板燈效。

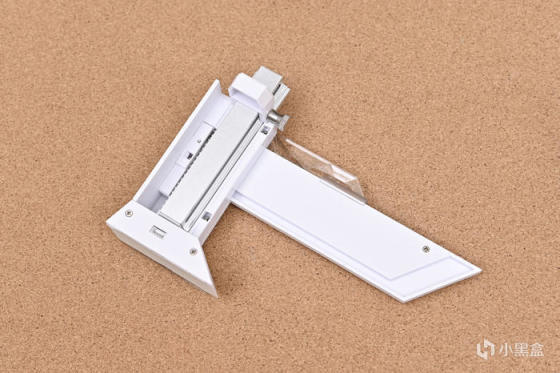

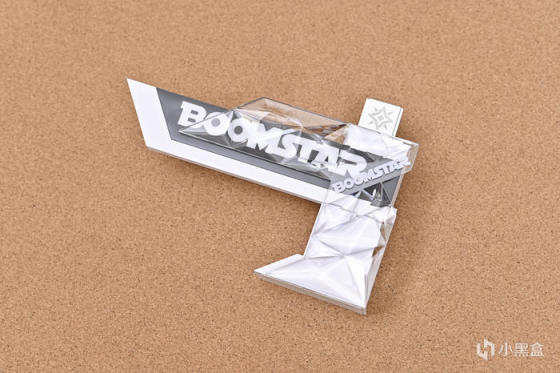

全新設計的 ARGB 顯卡支撐杆套件。這款幻彩支架和星曜顯卡採用統一的設計語言，支持炫彩光效並可自有調節高度。
背面可見支架主支撐杆爲銀色陽極氧化鋁合金材質，兼顧又輕便，最下方接口爲支架燈效接口。

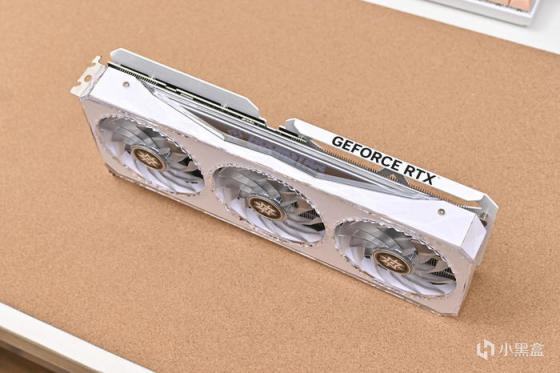

剝開防靜電袋子，取出顯卡本體。影馳 GeForce RTX 4060Ti 8GB 星曜 OC 採用和此前發佈的 RTX 40 系星曜同樣的全新外觀設計，整體尺寸爲：327*147*48mm（含擋板），314*130*48mm（不含擋板），純白底色正面和背板，四周採用包邊設計銜接，將白色進行到底。產品參數方面，採用 Nvidia Ada lovelace 核心架構，核心代號 AD106-350，TSMC 4N 核心工藝，擁有 4352 個 CUDA，核心基礎頻率 2310MHz，加速頻率 2685MHz，顯存爲 8GB GDDR6，32MB L2 大緩存，顯存位寬 128-bit，顯存頻率 18Gbps，支持光線追蹤/ DLSS 3.0 技術，採用 9 相全貼片數字供電，安全且兼顧散熱，功耗 160W（MAX 200W）。

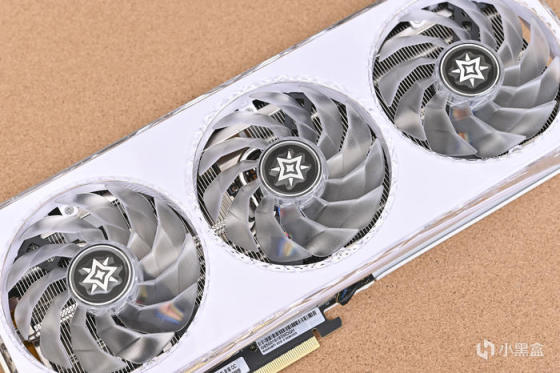

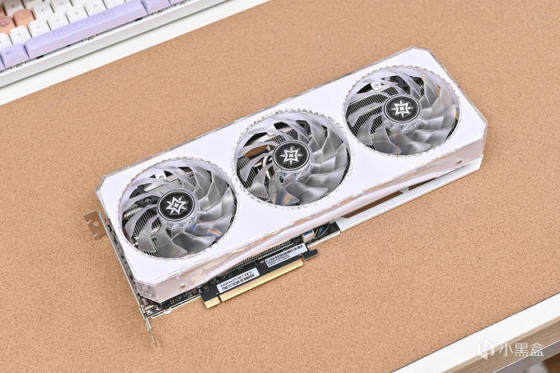

顯卡正面經典的透明水晶外殼採用鑽石切割設計，可以折射出不同角度的炫彩視覺效果，同時其可拆卸的透明上蓋，支持個性 DIY 設計，影馳也支持個人外觀定製，可供玩家個性塗裝使用。.值得一提的是，星曜系列顯卡支持拆卸 DIY 且不影響售後質保。正面標配配備 3 個特製直徑 92mm、厚度 20mm 的高規格風扇，每個風扇擁有 11 片靜霜扇葉，實現更強風力和更大風量；支持智能啓停，隨時隨地爲在體驗與負載中收放自如。

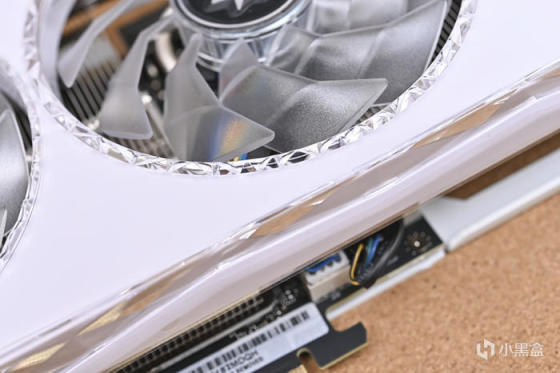

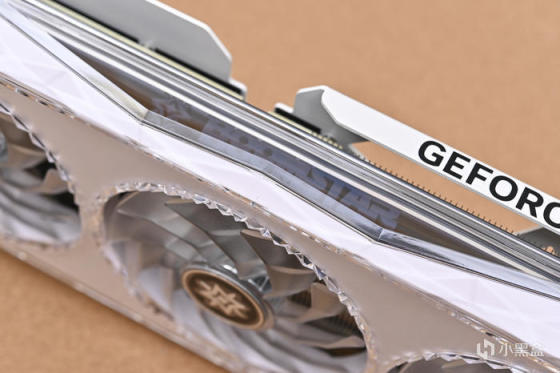

風扇罩邊緣均有不規則鑽石顆粒凸起，在光線下更晶瑩剔透。
顯卡側面中央是 Logo 燈，採用多層折射鏡面設計，支持 ARGB 燈效，Logo 燈+ARGB 三風扇+定製支架構成了全新星曜 ARGB 燈效系統。影馳 GeForce RTX 4060Ti 8GB 星曜 OC 對比 4080/4090 在厚度上有明顯的減少，更加輕薄，如果是橫插顯卡，建議配合顯卡支撐架進行固定。

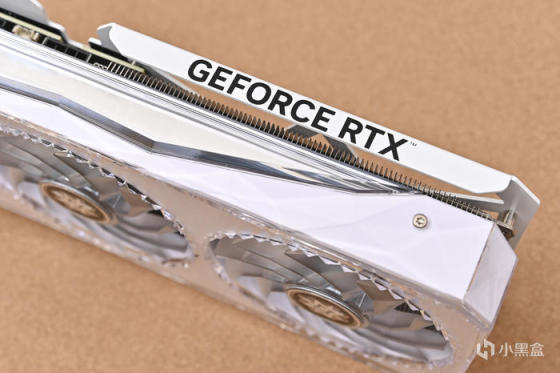

顯卡右側是 GEFORCE RTX 黑色字體標識。
多層折射鏡面設計的星曜 Logo 燈。

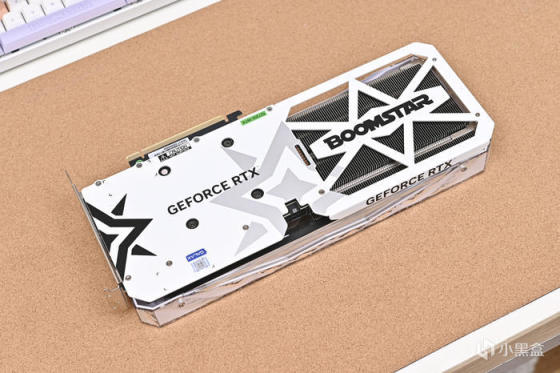

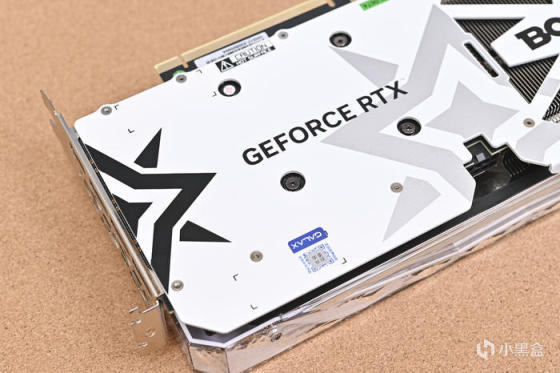

顯卡背側這次和此前發佈的 RTX 4080 星曜 OC 同樣統一爲白色設計。全白設計，一體壓鑄的金屬背板，鏤空設計保障散熱性能，白色噴塗搭配絲印工藝提升了整體的質感。
左側爲星曜星形造型，中央印有 GEFORCE RTX 字樣。

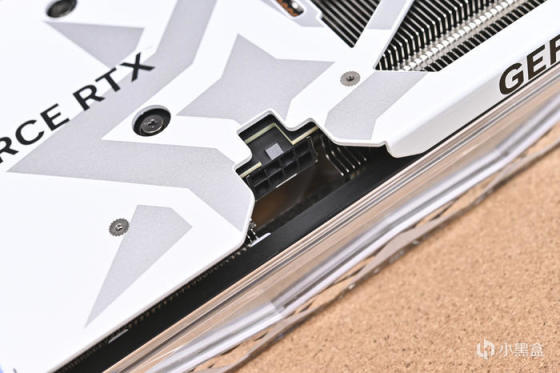

顯卡供電接口位於 Logo 燈上方，迴歸 PCI-E 8PIN 單供電接口，升級/安裝更便捷，接口做了內嵌設計，減少模組線外凸空間，防止接觸機箱側板。旁邊還有顯卡 ARGB 同步接口，通過附贈的轉接線支持與主板連接，實現光效一體聯動。

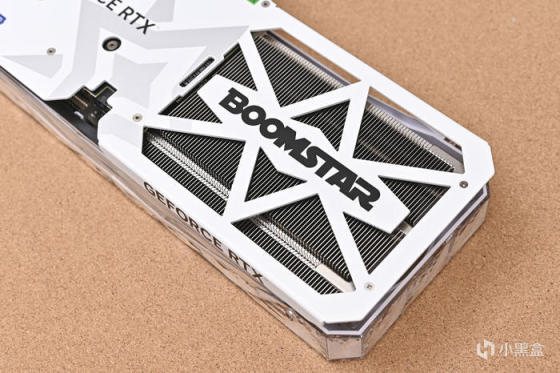

右側則是 BOOMSTAR Logo，下方做了幾何鏤空開窗，貫穿通風，減少尾部中央防止下垂，同時兼顧更加散熱風道。

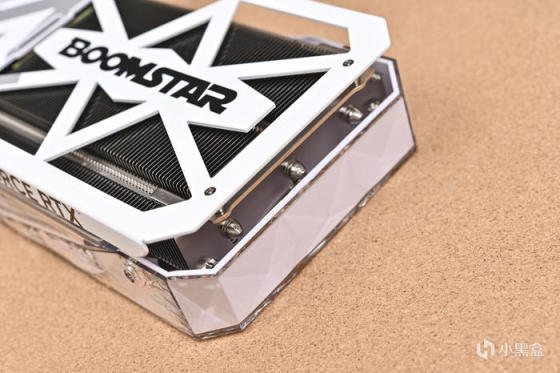

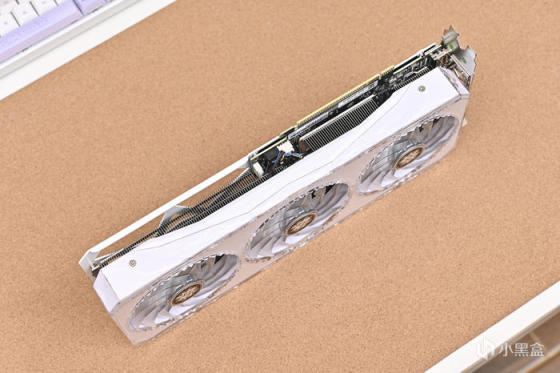

顯卡尾部可以看到顯卡的 3 根鍍鎳複合熱管（3*Φ6mm）。
另一側則可以看到影馳 GeForce RTX 4060Ti 8GB 星曜 OC 強大的星卓 III 散熱系統。本身 4060Ti 功耗發熱不高，所以影馳 GeForce RTX 4060Ti 8GB 星曜 OC 厚度設計的也要更薄更修長一些，單這個厚度的散熱對於 RTX 4060Ti 來說也是超量設計了。

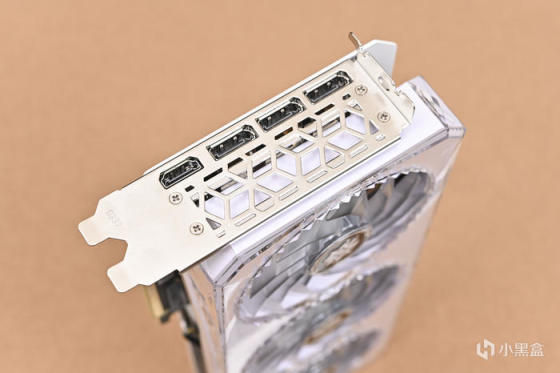

接口方面採用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 輸出。

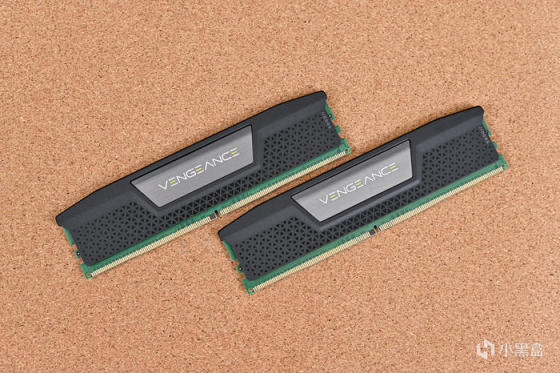

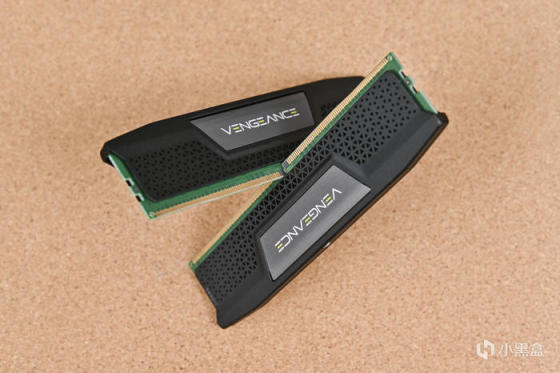

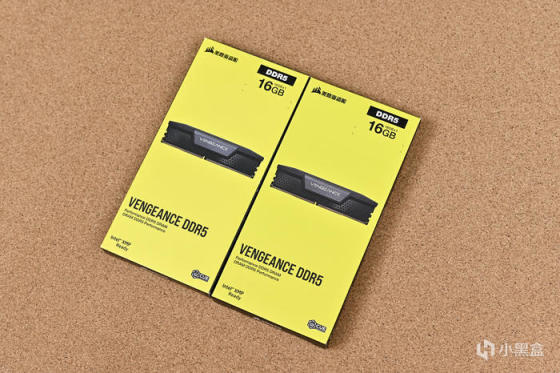

內存選擇了美商海盜船復仇者DDR5 6000 32GB (16GB × 2)。
內存爲矮條無光設計，兼容所有塔式風冷，散熱片磨砂質感。
這款內存 PCB 爲綠色，三星顆粒，C36 時序，頻率 XMP 6000MTs，時序 C36-36-36-76，電壓 1.35v。。中間灰底 Vengeance 的 logo，兩側和下方則搭配有三角形的裝飾暗紋。
固態硬盤來自影馳 Galaxy 星曜 X4 PRO 1TB。

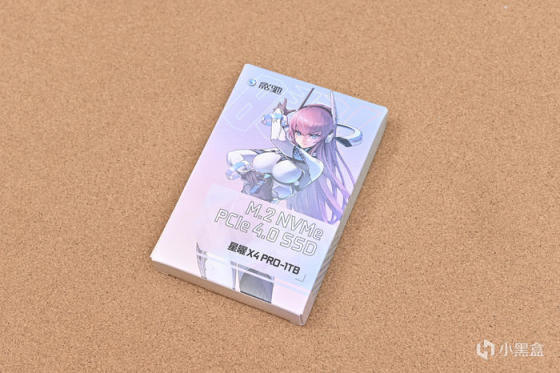

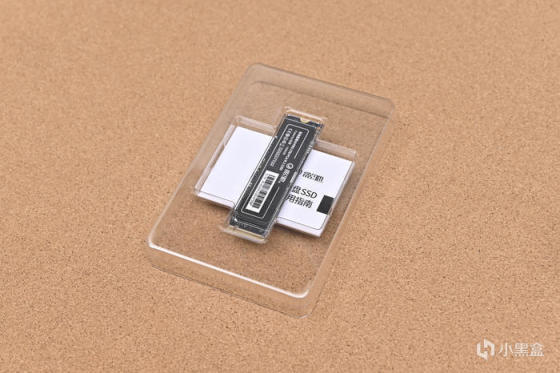

打開包裝來看包裝內部內容，包含說明書一本，固態硬盤一個，硬盤有透明塑膠殼包裹保障運輸過程安全。

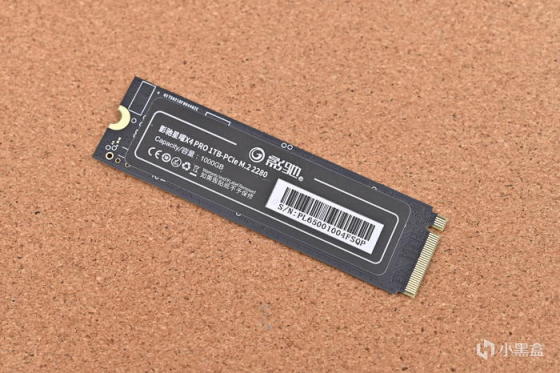

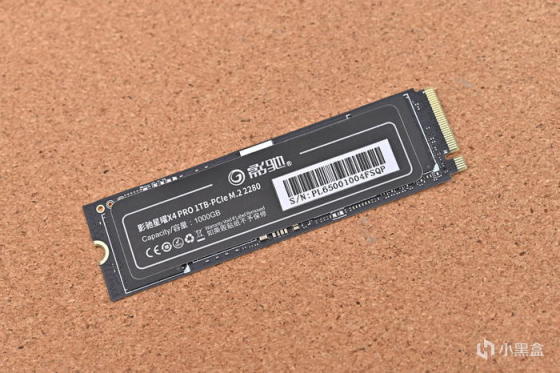

這款固態硬盤採用黑色 PCB 設計，採用 Phison E21 主控，支持 NVMe 1.4 和 PCIe 4.0 x4 標準，連續讀寫 5000/3500 MB/s，4K 隨機讀寫 650000/800000 IOPS，快速讀取大容量、小碎片文件，傳輸速度更快。
內部集成智能溫控和第四代 LDPC 數據糾錯機制，斷電保護，數據更安全，功耗更低。採用單面顆粒，背面無任何芯片，這就讓整體厚度降到最低，可以適配筆記本、PS5 等空間狹小的安裝使用環境。
至此裝機全部結束，以上僅代表個人觀點，如有疑問歡迎留言交流，謝謝耐心觀看！
