此次用 ROG 硬件搭配聯力積木風扇 P28 搭建一套黑金 GT502 彈藥箱方案。華碩 TUF GT502 彈藥庫這款機箱採用了 ATX 規格，左右雙倉結構設計，採用了模塊化設計，擁有超過 25 個可拆卸的部件，支持安裝 ATX 主板、多個 360mm 冷排和最大 400mm 長度顯卡，擁有大量的硬盤位方便存儲拓展，散熱方面，整機多達 13 個風扇位，裝水冷的話, 提供多達 4 個冷排位置, 頂部、側面、背面均可安裝 1 個 360mm 冷排, 機箱後面還可以裝 1 個 120mm 的冷排，加上大量的 Mesh 開孔網板，兼容性很高的同時還有不錯的散熱效率。另外 GT502 還支持顯卡豎裝。聯力積木風扇 P28 是聯力首款着重效能的積木風扇，邊框厚度 28cm、液晶聚合物製成(LCP)的葉片、流體動壓軸承馬達以及 3 速模式種種不同面向的設計來提供更高的效能。同時，可以相互連接以打造出可以透過單一電纜供電的風扇組，並可通過延長線連接多達 2 組風扇組。此外，P28 還有側邊 SIDE ARGB KIT 套件可供選購，同樣的互聯方式無需過多線材，可以在無損效能的情形下也得到與積木風扇 SLV2 相同的 RGB 外觀。需要注意的是，加裝 RGB 邊條會增加風扇寬度，可根據機箱風扇位實際選擇單邊/雙邊安裝。
硬件方面採用最新的 13 代平臺，主板選擇了擁有 20+1 供電模組（90A）的華碩玩家國度 ROG MAXIMUS Z790 HERO，輕鬆應對 13 代 i7/i9 處理器；顯卡使用採用 18+3 相超合金數字供電方案的 ROG STRIX 猛禽 RTX 4080 O16G Gaming ，極具特色的紅藍漸變配色非常科技賽博朋克；散熱來自 ROG RYUJIN III 龍神三代 360，內置第八代 Asetek 水泵採用三相電機，提供更高的流量和更低噪音，強化散熱性能，搭配更大尺寸底座，爲新一代 Intel 和 AMD 處理器提供更高的散熱效率。水冷頭配備一個 60 幀 3.5 英寸的 LCD 顯示屏，通過華碩官方的 ARMOURY CRATE 軟件對水冷的顯示屏進行自定義畫面設置，支援最新的 Intel 1700/AM5；電源來自ROG Thor 1000W Platinum II 雷神二代 白金牌，附贈 16 針 PCIe 線材，自帶的的功耗屏幕讓整機功耗一目瞭然；內存使用金士頓 Fury 叛逆者 DDR5 RGB 6400 32GB 套裝，支援 Intel&AMD 雙平臺 ；固態硬盤來自西部數據 WD_BLACK SN850X 1TB，最新的 112 層 BiCS5 閃存顆粒，順序讀取速度達 7300MB/s，預加載技術、負載均衡技術專爲遊戲玩家打造；顯卡線材來自海韻 90 度 L 型 12VHPWR 壓紋模組線線材無需彎折，節省空間，安心蓋上機箱側板。好了，介紹這麼多，下面進入裝機環節。
硬件配置清單：
CPU：英特爾 Intel i7-13700K
主板：華碩玩家國度 ASUS ROG MAXIMUS Z790 HERO
顯卡：華碩玩家國度 ASUS ROG STRIX 猛禽 RTX 4080 O16G Gaming
電源：華碩玩家國度 ASUS ROG Thor 1000W Platinum II 雷神二代
散熱：華碩玩家國度 ASUS ROG RYUJIN III 龍神三代 360
機箱：華碩 ASUS TUF GT502 Black
內存：金士頓 Kingston Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）
SSD：西部數據 WD_BLACK SN850X 1TB
風扇：聯力 LIANLI UNI Fan P28 積木風扇 Black x 9
附件：聯力 LIANLI SIDE ARGB KIT 套件 Black x 9
線材：海韻 Seasonic 90 度 L 型 12VHPWR 壓紋模組線

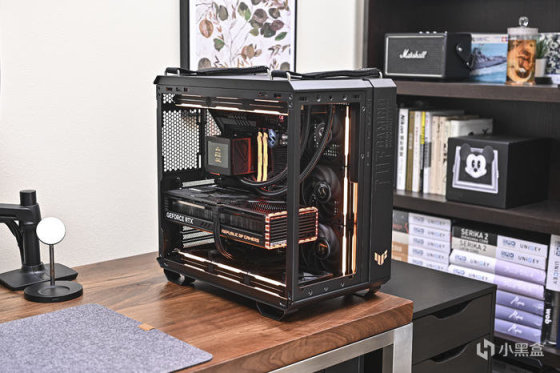

一、整機展示。

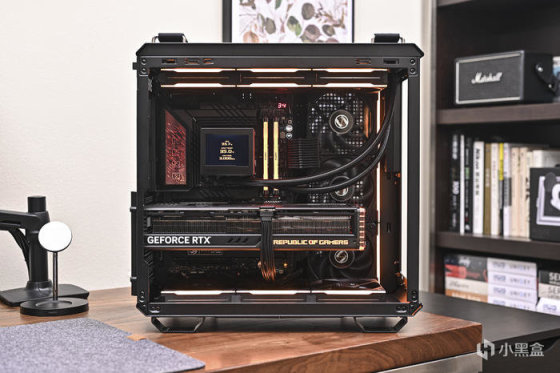

整機黑色調，金色 RGB 燈效（R255，G41，B0）點綴，經典黑金配色。

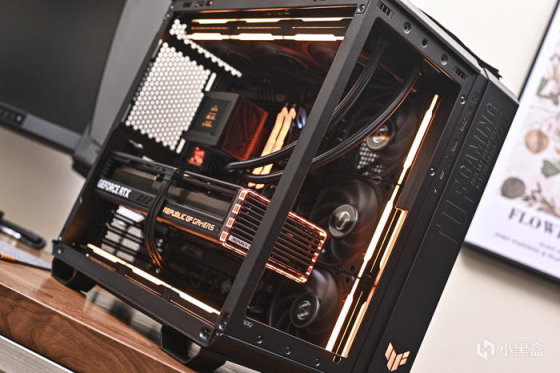

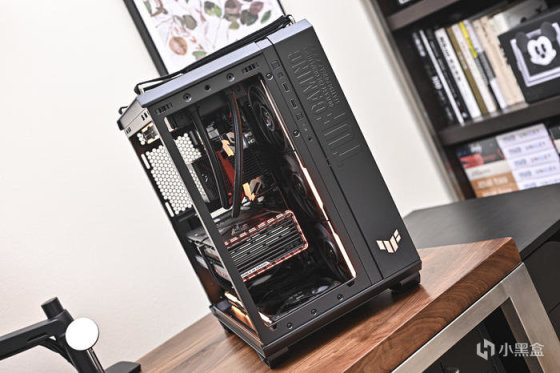

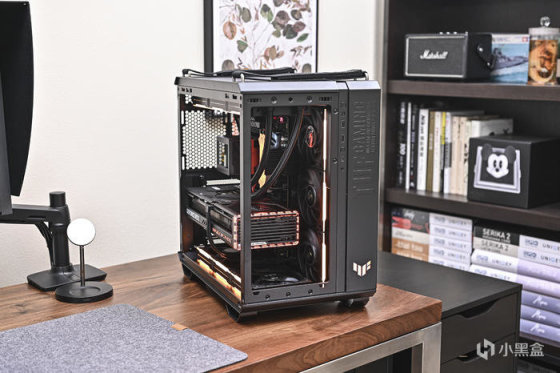

以下爲機箱各角度展示。機箱前面板和側板相同爲高透鋼化玻璃設計，具備無需打開頂蓋即可拆裝的球頭卡扣式設計。
移除鋼化玻璃側板主板側展示。

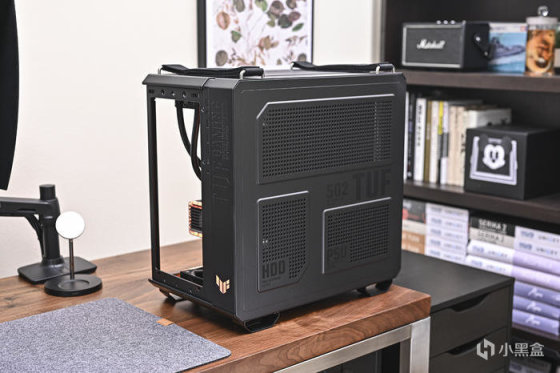

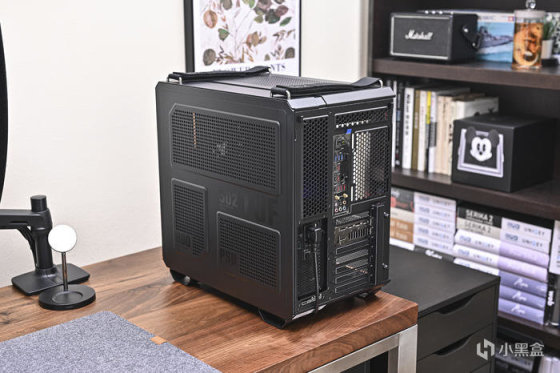

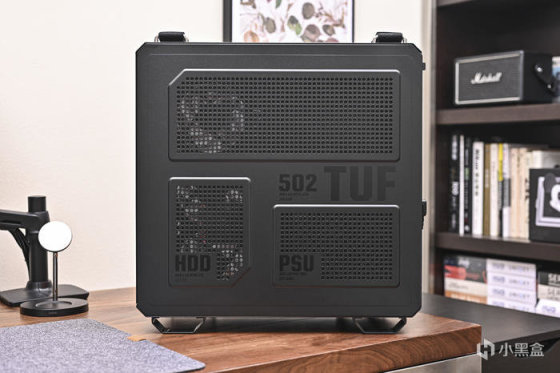

機箱背部展示。機箱對每個區域進行了預劃分，同時做了大量Mesh通風網孔並輔以防塵網。機箱側板打開方式很輕巧，按動尾部兩側按鈕側板會打開30°角左右停住，方便單手打開。

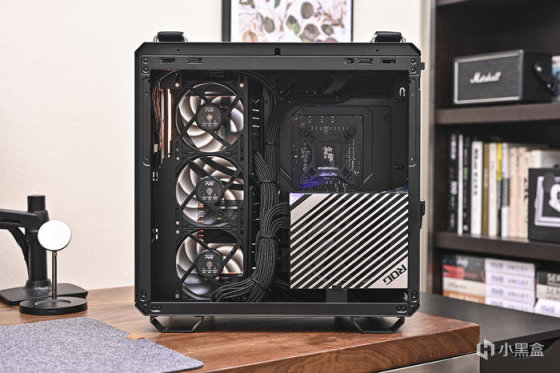

移除背板，背部理線展示。這款機箱背部空間很大，理線位也不少，而且前置I/O線材預留長度適中，玩家可以自由發揮，理出自己滿意的背線。
機箱的I/O接口位於前面板右上方，前面板右下角的 TUF Gaming 標誌可支持華碩神光同步（Aura Sync）。

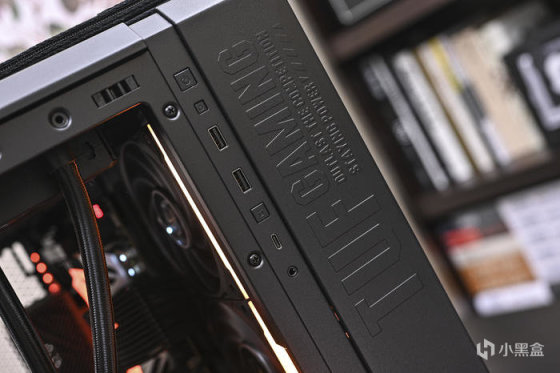

機箱的 I/O 接口位於前面板右上方，從上往下分別爲：開關機按鍵、重啓按鍵、USB3.2 Gen 1 Type-A 接口 x2、燈光控制切換按鍵、1 個 USB3.2 Gen2Type-C 接口x1 以及一個 3.5mm 音頻複合接口。在接口右側則是機箱的凸板鋼印文字，上面印有 TUF GAMING 等字樣。

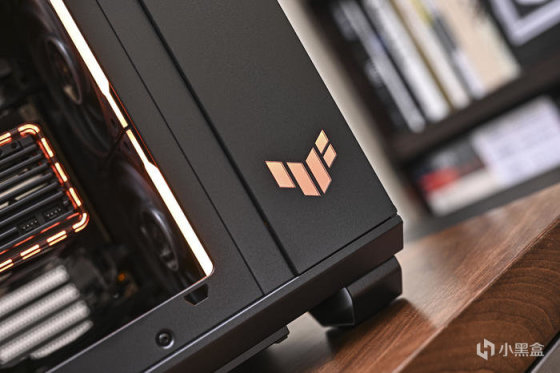

前面板右下角的 TUF Gaming 標誌可支持華碩神光同步（Aura Sync）。

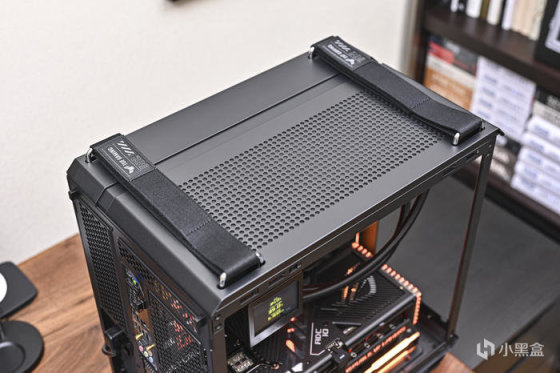

機箱配備了兩個編織手柄，可支撐 30 公斤的重量，讓用戶完成裝機後也能隨意移動。下方是通風 Mesh 網孔，內置防塵網設計。

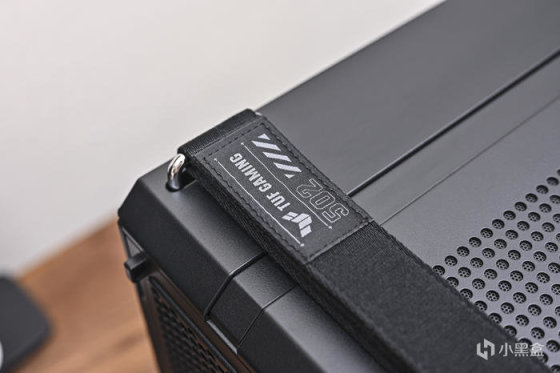

編織手柄上的 TUF GAMING 標識。

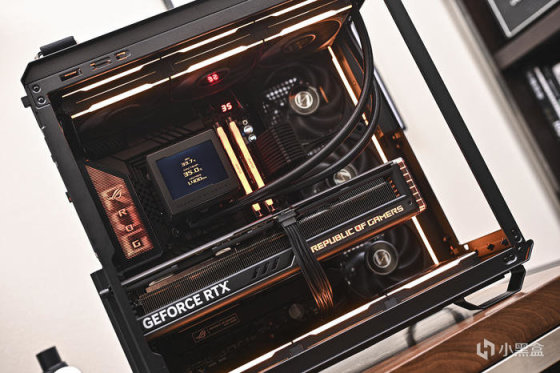

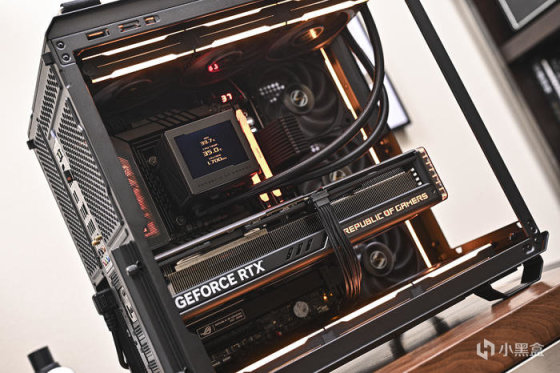

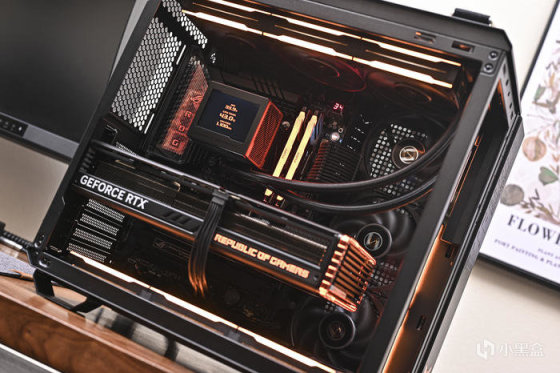

打開機箱左側鋼化玻璃側板來看內部各硬件情況。

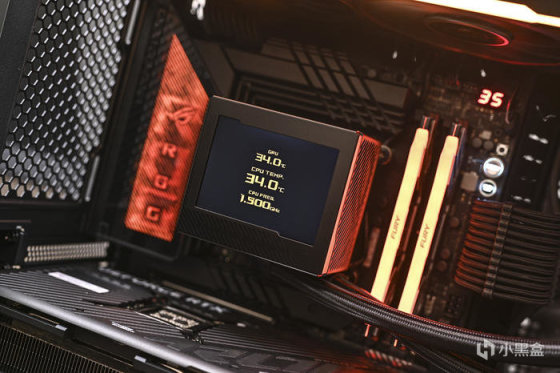

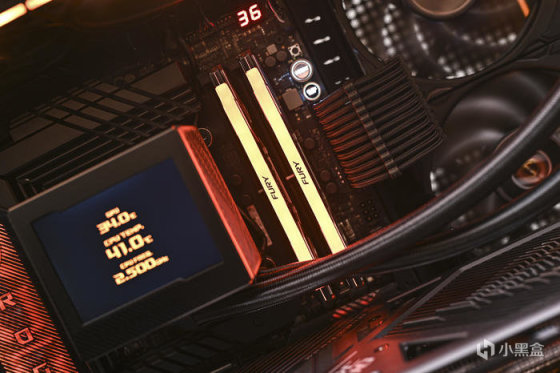

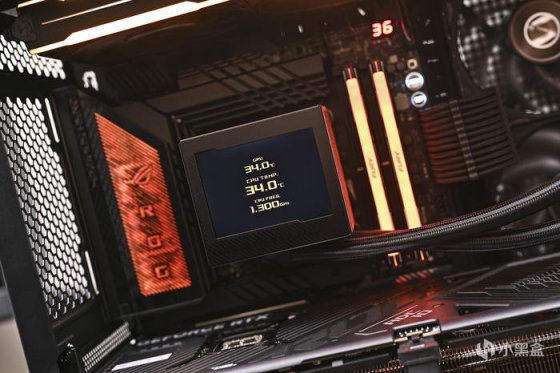

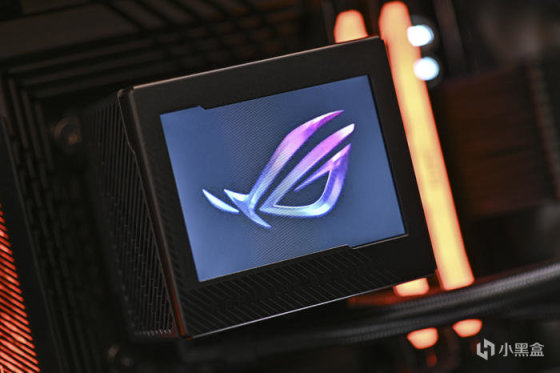

ROG RYUJIN III 龍神三代 360 冷頭燈效。內置第八代 Asetek 水泵採用三相電機，提供更高的流量和更低噪音，強化散熱性能，搭配更大尺寸底座，爲新一代 Intel 和 AMD 處理器提供更高的散熱效率。水冷頭配備一個 3.5 英寸的 LCD 顯示屏，LCD 顯示屏的分辨率是 320 x 240，32MB 存儲空間是上一代的兩倍，屏幕幀率也從上一代的 30 幀升級到 60 幀。
玩家可以通過華碩官方的 ARMOURY CRATE 軟件對水冷的顯示屏進行自定義畫面設置，例如定製動畫/壁紙、旋轉顯示屏屏幕等，還可以實時監控頻率、電壓、溫度、風扇轉速以及水流。

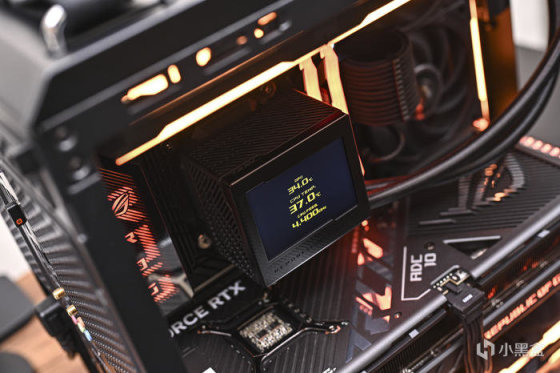

冷頭採用正方體設計風格，尺寸：89 x 91 x 101mm，表面材質爲鋁合金材質，黑色陽極處理，邊緣做了圓角角處理。

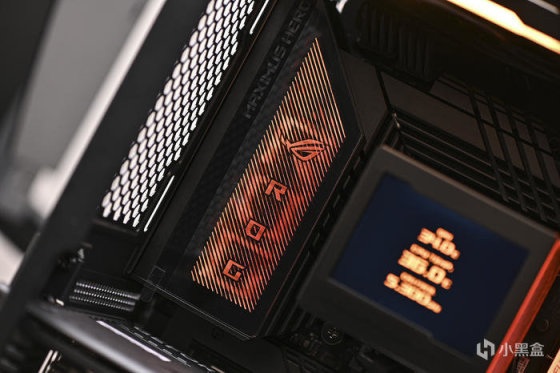

冷頭右側面做了斜紋格柵進風，內置風扇由此吸入冷氣冷卻主板 VRM，可將主板 VRM 溫度降低多達約 35℃。

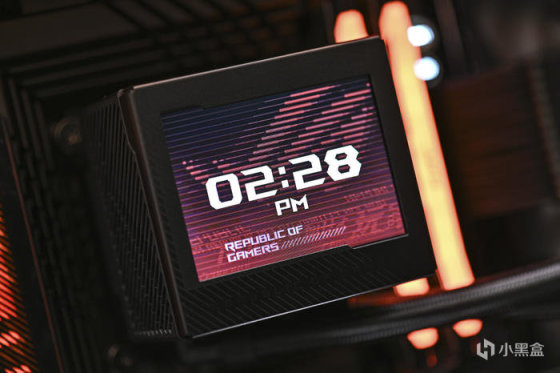

玩家可以通過華碩官方的 ARMOURY CRATE 軟件對水冷的顯示屏進行自定義畫面設置，例如定製動畫/壁紙、時鐘、旋轉顯示屏屏幕等。

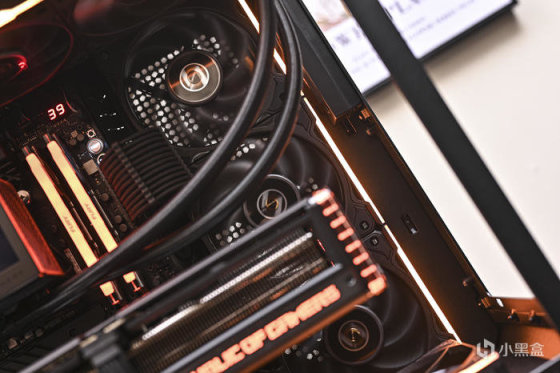

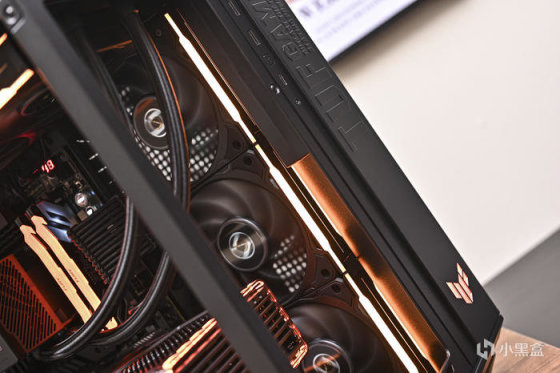

頂部 ROG RYUO III 360ARGB 龍王三代 White 冷排搭配了 3 把聯力 LIANLI UNI Fan P28 積木風扇。
ROG MAXIMUS Z790 HERO 供電 I/O 散熱裝甲單面鏡+LED 點陣燈效。加入 Polymo 動態燈效，可同時呈現 2 種圖案，可呈現 ROG/HERO 兩種圖案，並支持動態效果，可變幻絢麗多彩的個性圖案。

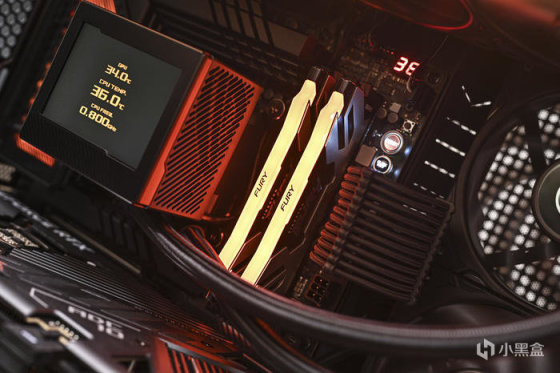

金士頓 Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）燈效。
採用金士頓 Infrared Sync Technology 技術，配合 FURY CTRL 軟件可以可以帶來更個性的燈效表現。

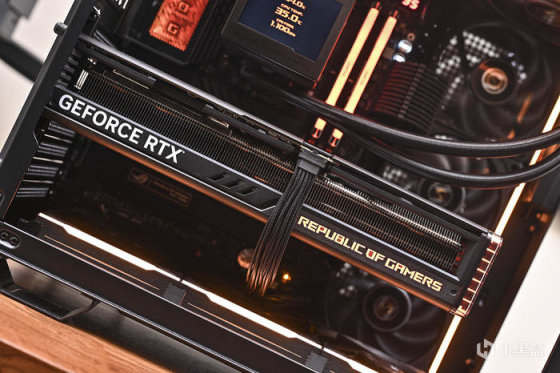

ROG STRIX RTX 4080 O16G Gaming 猛禽顯卡側面燈效。

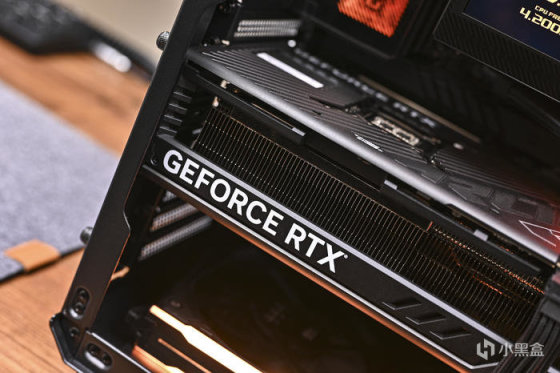

左側 GEFORCE RTX 標識。

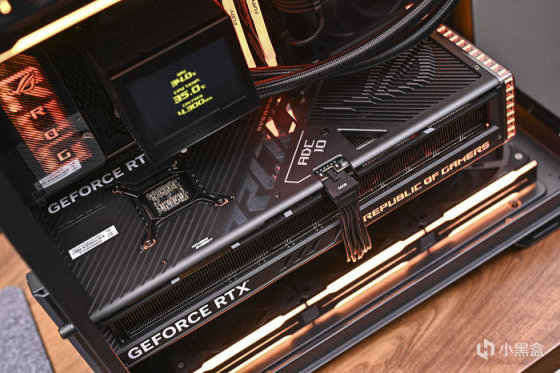

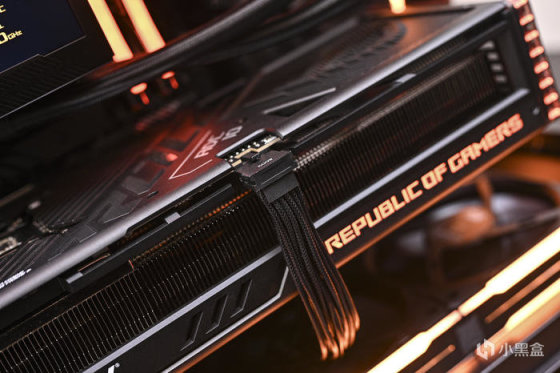

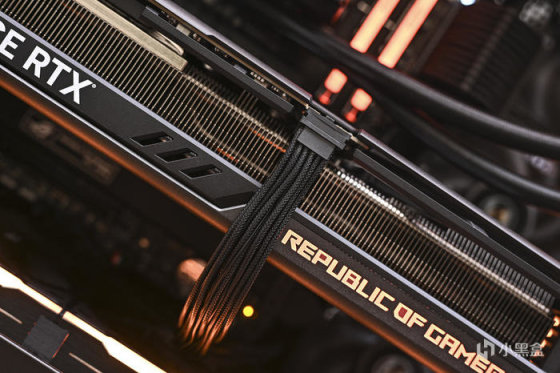

海韻 Seasonic 90 度 L 型 12VHPWR 壓紋模組線。線材採用軟質壓紋線，細緻如編織質感，裝機更美觀，線徑爲 16AWG 高規格線徑。無需彎折，節省空間，安心蓋上機箱側版。
支持 600W 輸出，兼容 ATX3.0 與 PCIe 5.0 規範，端子採用耐高電流合金銅端子，高負載無壓力。
右側是 REPUBLIC OF GAMERS Logo 字樣燈效，右側透明亞克力爲環形燈帶，同時具備 ARGB 燈效。

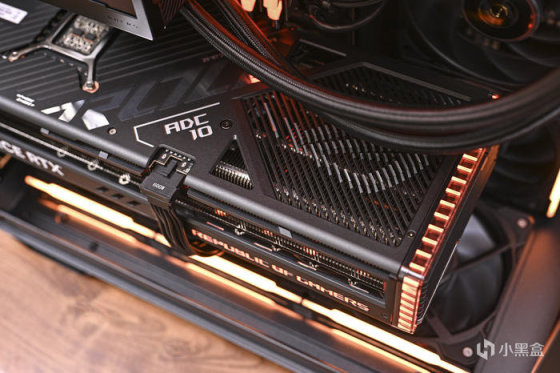

ROG Strix RTX 4080 O16G 猛禽顯卡配備金屬一體化背板，整卡採用全新的散熱模組設計，配備全包圍式散熱面板、背板和壓鑄金屬框架。使用了力學性能更好的ADC 10高硬度鋁合金材料，大幅增強顯卡扛變形的能力。

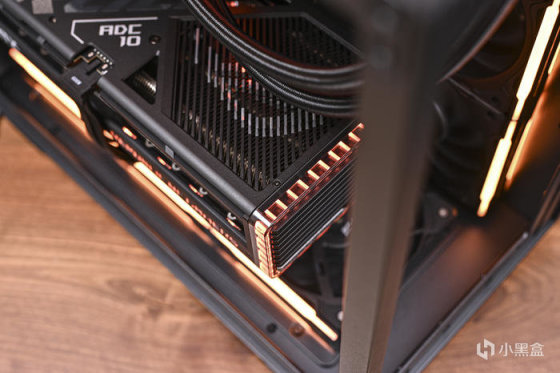

尾部鏤空式設計，貫穿通風，減少尾部重量防止下垂，同時兼顧散熱風道。

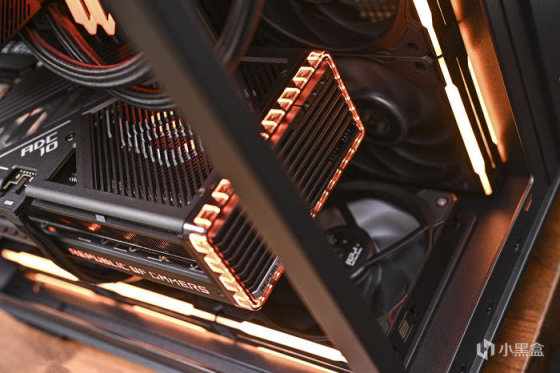

右側透明亞克力爲環形燈帶燈效多角度展示。
顯卡尾部格柵式散熱設計，左下角銀色金屬銘牌印有 REPUBLIC OF GAMERS Logo，右上角還具備兩個 PWM FanConnectⅡ 接口，方便連接風扇，提升整體散熱性能。
顯卡正面三顆 Axial-tech 7 扇葉雙滾珠軸流風扇，提供比上一代多出 23% 的風量通過顯卡，支持反向旋轉和 0dB 技術，兩側風扇的旋轉方向與中央的風扇相反，以減少散熱模組內部的空氣亂流，並提升通過散熱器的風量。

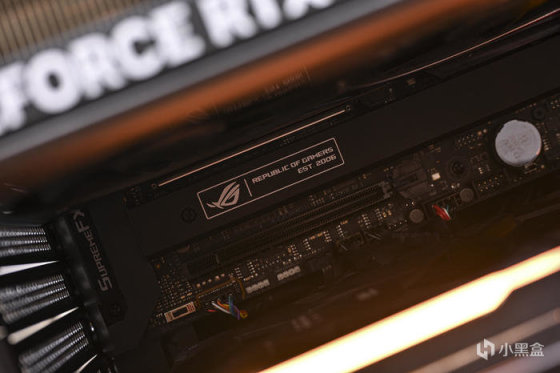

ROG MAXIMUS Z790 HERO 主板左下方散熱片上的敗家之眼 Logo 標識。
底部 3 顆聯力 LIANLI UNI Fan P28 積木風扇+SIDE ARGB KIT 套件燈效展示。

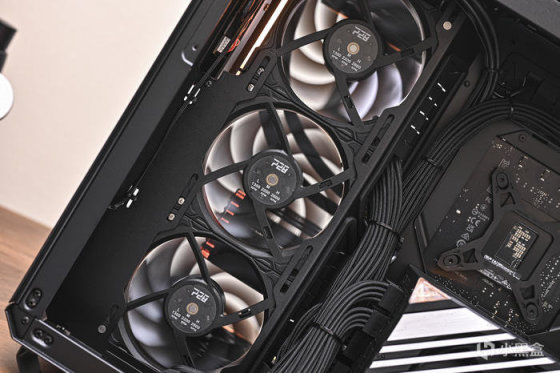

側後方 3 顆聯力 LIANLI UNI Fan P28 積木風扇+SIDE ARGB KIT 套件燈效展示。
聯力 LIANLI UNI Fan P28 積木風扇背部展示。這是一款效能導向的風扇，可提供高散熱效能、低噪音且平衡的運轉選項。利用可以磁吸方式安裝在機箱任何一處的風扇速度控制器，用戶可以輕鬆控制風扇速度以及靜音 (L)、正常 (M)或效能 (H) 的這三種噪音水平。

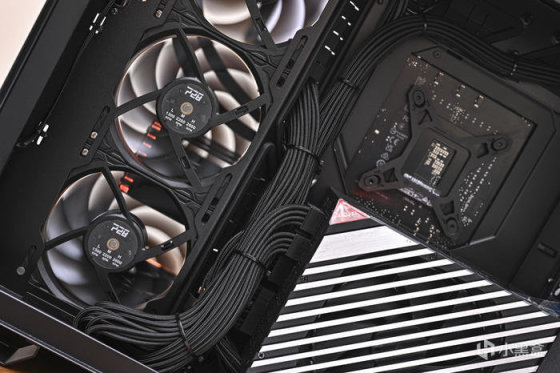

背線細節展示。

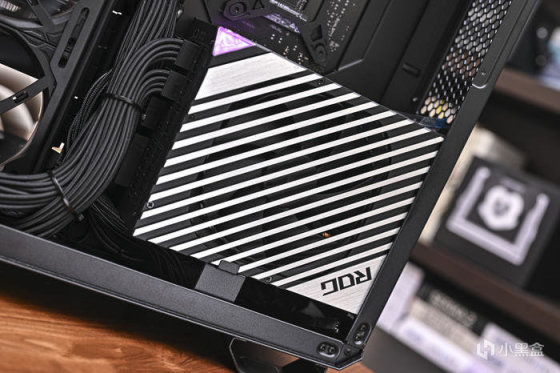

ROG Thor 1000W Platinum II 雷神2代白金電源。通過了80 PLUS 白金認證和Cybenetics Lambda A++噪聲等級認證(噪音＜20分貝)，同時配備了定製散熱片和Axial-Tech風扇，其PWM智能轉速控制擁有安靜的聲學特徵。電源可以承受500W負載的無風扇散熱，在700W負載下風扇以12%-15%的轉速運行。

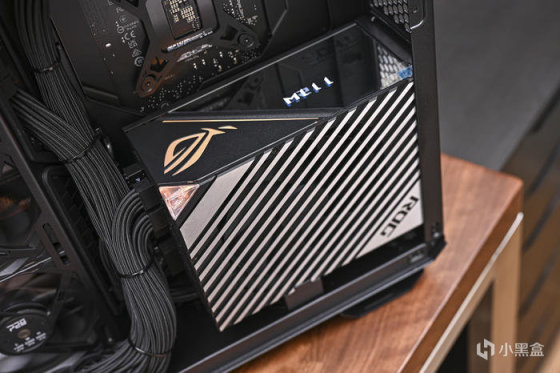

側面燈效及功率顯示屏展示。內置 OLED 顯示屏，開機時有載入動畫，可實時顯示負載瓦數、電壓等信息。右側 ROG 標識及斜紋爲 ARGB 設計，通過單獨的信號線接駁主板(5V RGB 接口)支持 ARGB 光效自定義及 AURA 神光同步調控。

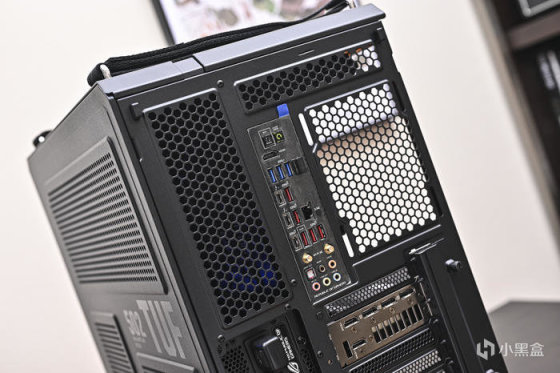

機箱尾部左側 Mesh 通風網孔及 12cm 風扇出風孔，中央是主板背部接口。

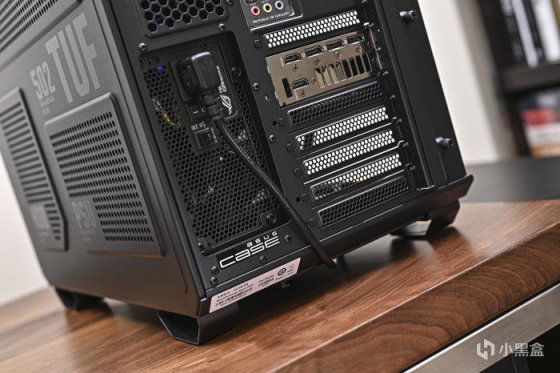

下方的左側電源開關接口及右側顯卡接口。
二、配件開箱。

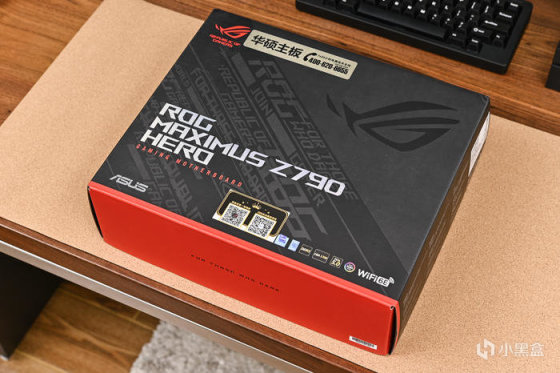

主板選擇了華碩玩家國度 ROG MAXIMUS Z790 HERO。

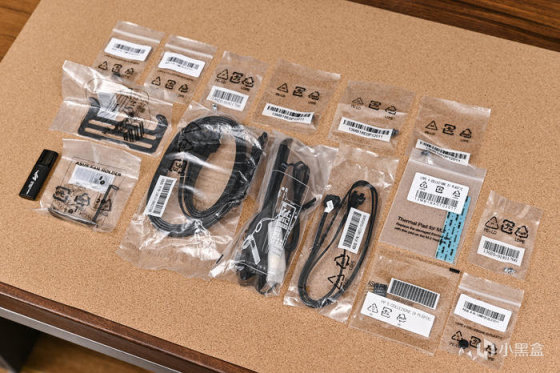

附件非常豐富：Wi-Fi 天線、ROG HYPER M.2 CARD、M.2 導熱貼、4 根 SATA 線、1 個 Q CONNECTOR（機殼排線集線器）、USB 隨身碟（內附驅動與說明文件）、多顆 M.2 螺絲和螺柱和軟墊、RGB/ARGB 延長線、ROG VIP 卡，還有一個 VRM 風扇支架和一個內存風扇支架。

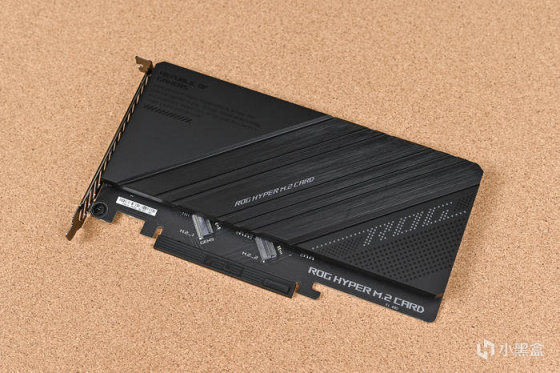

ROG MAXIMUS Z790 HERO 的包裝盒內還附贈了一張 ROG HYPER M.2 CARD 拓展卡，單槽位設計，通體由兩塊厚實的鋁合金加工而成，可以提供兩個額外的 M.2 硬盤位，其中 1 個支持 PCIe 5.0。金屬裝甲非常厚實，預貼導熱貼，爲固態硬盤穩定運行提供低溫保障。

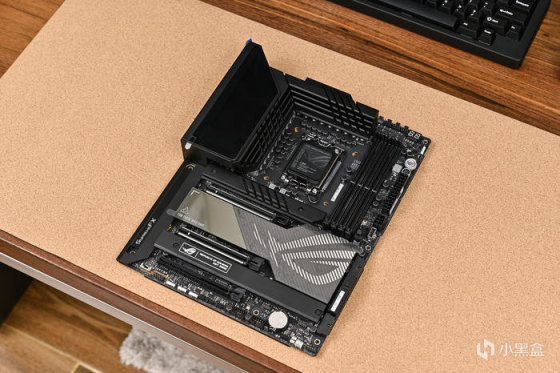

華碩玩家國度 ASUS ROG MAXIMUS Z790 HERO 延續了 Z690 HERO 外觀，主板採用最新的 Z790 平臺設計，搭載 20+1 供電模組（90A），配備雙 ProCoolⅡ 高強度供電接口，輕鬆駕馭 13 代酷睿 i9 旗艦處理器。

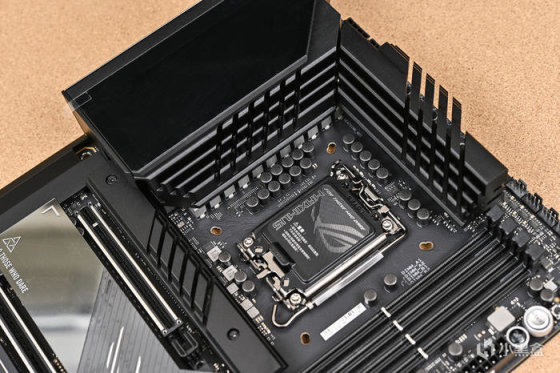

主板 I/O 和 VRM 供電散熱片非常厚實並做了大面積斜紋鏤空切割，使用導熱管連接上方和左方的散熱片，並使用高傳熱係數的導熱貼壓制電感和供電模組，更有背板輔助被動散熱，增加了散熱面積提高了散熱能力，保障主板供電低溫高效運行。

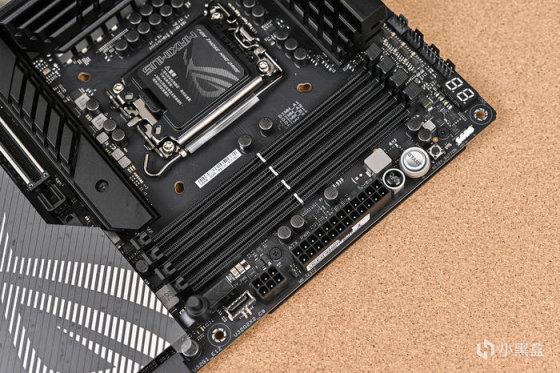

ROG MAXIMUS Z790 HERO 提供了四個最高支持 128GB DDR5 7800Mhz 的內存插槽，右上角標配 Debug 偵錯燈、獨立開關機和重啓鍵方便裸板超頻使用。主板依然配備顯卡快拆按鈕 PCI-E SLOT Q-RELEASE，只需一鍵按下即可快速拆下顯卡，非常方便。旁邊有一個前置 USB 3.2GEN 2X2 20Gbps Type-C 接口，額外的PCI-E 6-Pin 連接電源，可使接口最高輸出 60W 充電功率。

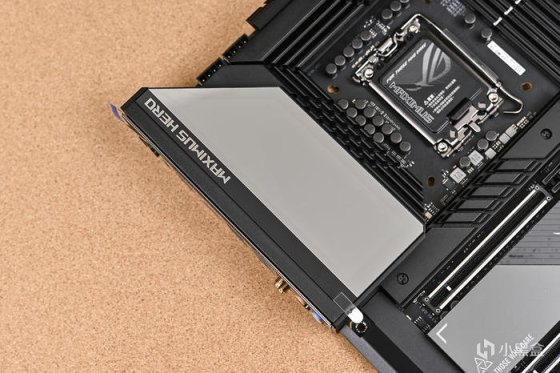

供電 I/O 散熱裝甲單面鏡+LED點陣設計，加入 Polymo 動態燈效，可同時呈現 2 種圖案，可呈現 ROG/HERO 兩種圖案，並支持動態效果，可變幻絢麗多彩的個性圖案。左上角還有銀色 MAXIMUS HERO 字樣。

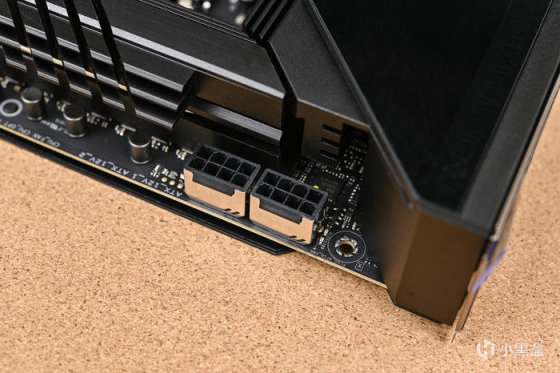

主板 CPU 供電爲雙 8Pin 設計，8+8-PIN PROCOOL II 確保供電輸入穩定和保持低溫。

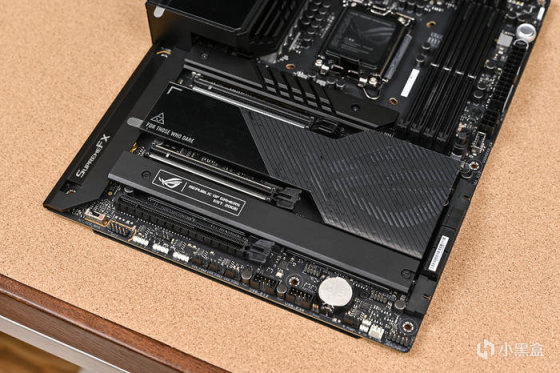

主板下方通體覆蓋大面積厚實的散熱裝甲，PCH 散熱器的外觀銀黑條紋組成的ROG信仰之眼，無 ARGB 燈效，個人更喜歡這樣有金屬質感的無光設計。兩個 PCIe5.0 x 16 擴展插槽的表面均有金屬保護罩，提高接口強度的同時還可以避免信號干擾，下方還有一個 PCIe 4.0x16 插槽。第一條 PCIE X 16 支持最高 PCI-E 5.0 X16，第二條 PCIE X 16 支持最高 PCI-E 5.0 X 8 （以上 2 根共享 CPU PCI-E 5.0 X16，提供 X16/X0 或 X8/X8 的組合），最下方PCIE x16 實際爲 PCI-E 4.0 X8 的通道，方便支持 ROG HYPER M.2 CARD 上的雙 PCI-E 4.0 X4 M.2 SSD。

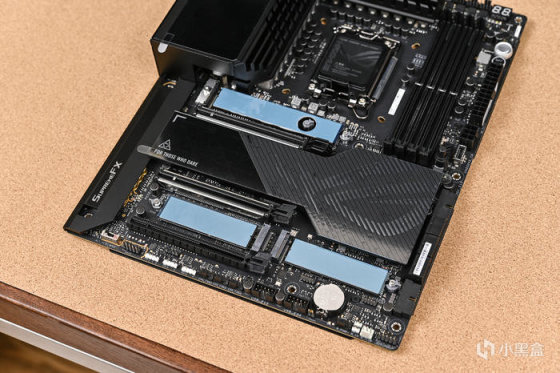

拆除厚重的散熱片，可以看到主板提供了 3個M.2 數據接口，均預貼了導熱貼，均支持 M.2 Q-LATCH 快裝快拆設計，其中兩個支持 PCIe4.0x4，另一個支持 PCIe4.0x4&SATA 模式，最上方爲直連 CPU。

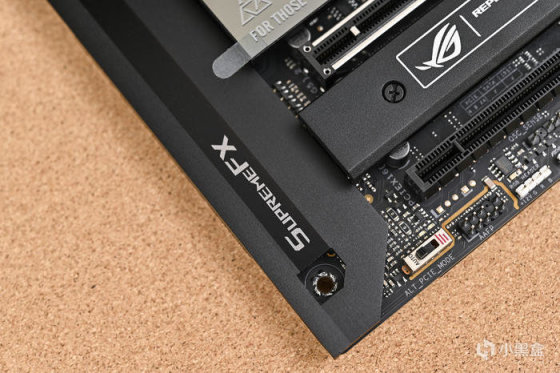

華碩自家 SUPREMEFX 設計，內含 1 顆 REALTEKALC 4082 CODEC，還有 1 顆外置的 ESSS ES9218PQQUAD DAC 芯片，和多顆聲電容提供逼真的遊戲音效和動聽的聽覺感受。
配備 6 個 SATA6 存儲端口。

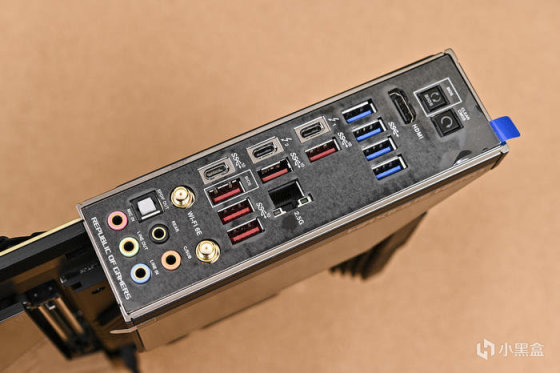

接口方面是非常豐富的，從上到下分別爲：1 x BIOS FLASHBACK 按鈕、1x CMOS 按鈕、1 x HDMI 2.1 端口、4 x USB 3.2 Gen 1 5Gbps Type-A 接口、2 x Thunderbolt 4 Type-C 40Gbps 接口、5 x USB 3.2 Gen 2 10Gbps Type-A 接口、1 x 2.5 Gbps 有線網口、1 x USB 3.2 Gen 2 10Gbps Type-C 接口、2 x Wi-Fi 6E 無線天線接口、5 x3.5mm 音源孔、1xOptical S/PDIF 輸出音源孔。

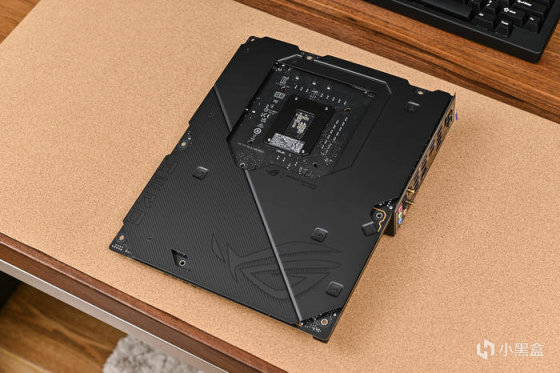

主板背面是一整面金屬背板，這是 HERO 主板頭一次享受如此待遇，中央斜紋幾何圖案和暗紋設計，右下角是巨大的敗家之眼 Logo 設計。
顯卡同樣來自華碩玩家國度 ASUS ROG STRIX RTX 4080 O16G Gaming 猛禽。
附件方面，包括說明書、可組裝的華碩感謝卡、支架及供電線材使用指南，以及一張 ROG 產品收藏卡。

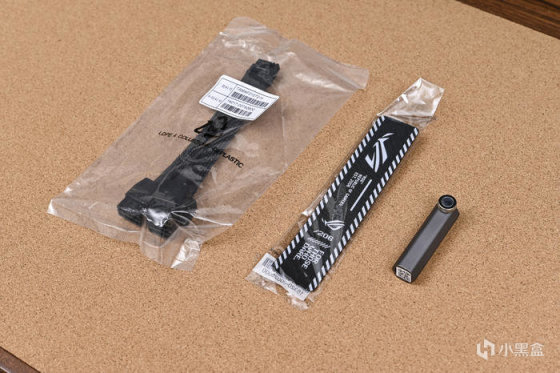

附贈一條 16Pin to 3x8Pin 轉接線、帶 ROG Logo 的魔術貼一條，還有一個顯卡支架。

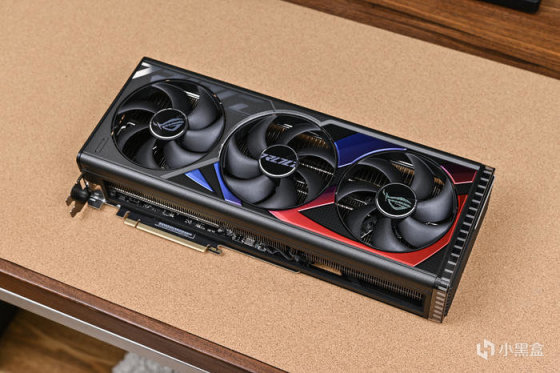

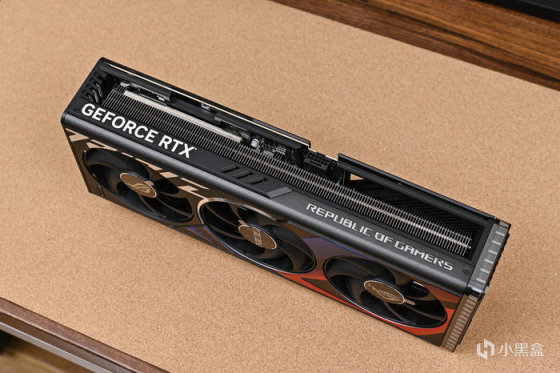

來看顯卡本體。顯卡爲長方形，尺寸爲：357.6 x 149.3 x 70.1mm，外觀設計加入了大量賽博朋克世界觀的元素，表面採用深灰色鋁合金材質表面配有極具特色的紅藍漸變配色。規格方面，ROG Strix RTX 4080 O16G 猛禽顯卡採用了 RTX 4080 核心，擁有 9728 個 CUDA 核心，支持 PCIe4.0，顯存爲最新的 16GB GDDR6X，顯存頻率爲 22.4Gbps。受益於顯卡散熱用料紮實，顯卡的默認頻率就達到2625Mhz，加速頻率爲2655MHz，相比公版頻率高出不少（公版爲2510MHz）。

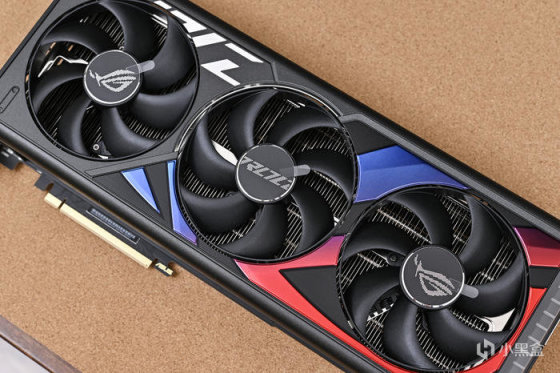

顯卡正面三顆巨大的新升級的 Axial-tech 7 扇葉雙滾珠軸流風扇，提供比上一代多出 23% 的風量通過顯卡，進而實現更低的溫度與噪音和更高性能。支持反向旋轉和 0dB 技術，準確引導氣流，兩側風扇的旋轉方向與中央的風扇相反，以減少散熱模組內部的空氣亂流，並提升通過散熱器的風量。同時，具備風扇智能停轉模式，當 GPU 溫度低於 50℃ 時，三個風扇將停止運轉，可以在安靜的環境中暢玩不需高性能的遊戲，或是執行輕量作業。當溫度超過 55℃，風扇便會再次啓動，並參考平衡工作或娛樂性能和噪音的轉速曲線。
左上角有圖騰化的 ROG 信仰 Logo。
右側紅藍相間的“敗家之眼”標誌貫穿風扇之間，非常具有設計感。
整卡 3.5 槽厚度，顯卡側面可以看到中央全部鏤空式設計，內部密集的散熱鰭片，核心採用均熱板直觸與熱管內埋設計，內置四個 8 毫米和三個 6 毫米熱管，均熱板具有銑削而成的凹槽，讓散熱導管下嵌而不被壓平，使熱源更有效傳遞到鰭片。相較於傳統的熱導板和熱導管組合，這種強大的組合在承受 500W 散熱負載時，可讓 GPU 溫度降低多達 5℃。大規模散熱系統具備更大的散熱空間和更多的散熱鰭片，針對三個軸流風扇的風量進行優化，可高效傳導 GeForce RTX 4080 GPU 的熱量，再由三個軸流風扇高效率排散。

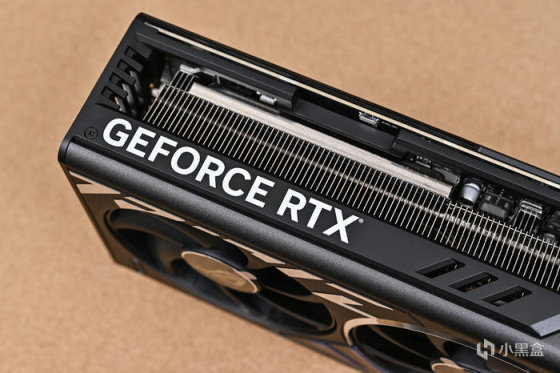

側面左側是 GEFORCE RTX 標識。

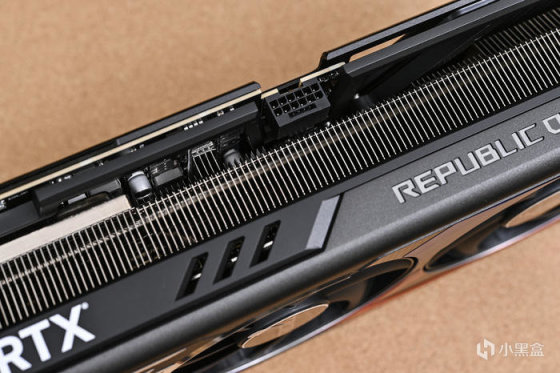

側面正中爲全新 12VHPWR 供電接口，支持 PCI-E5.0 規範，單口可達 600W，採用 18+3 超合金數字供電方案，GPU部分使用了 MP2888A 控制芯片+TDA21570（70A）MOSFET，顯存部分使用 UP9529QQKF+SIC6389（50A）供電方案。數字供電控制搭載高電流供電模組和 15K 電容，帶來強勁的性能表現。接口具備功率感測功能，配備高速電路，可持續監控電源供應器的輸入功率，並利用方便的 LED 指示電壓調節和電源線連接問題。

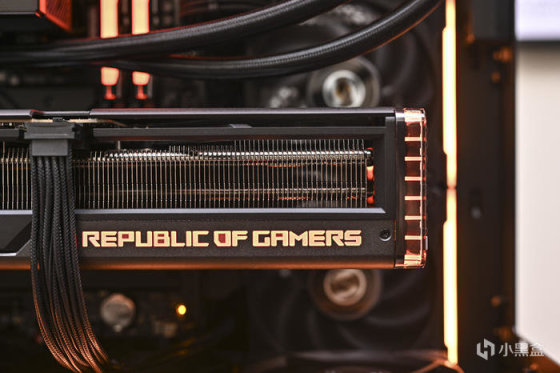

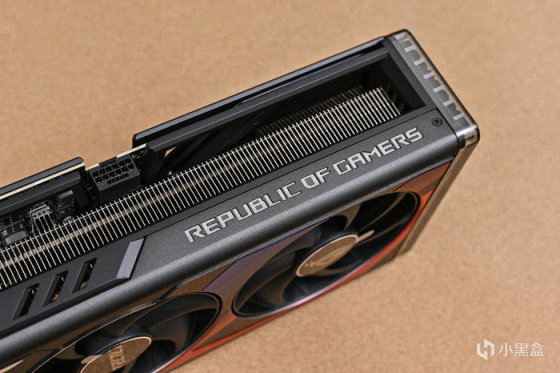

顯卡側面右側下方是 REPUBLIC OF GAMERS Logo 字樣，右側透明亞克力爲環形燈帶，同時具備 ARGB 燈效。
尾部的環形燈帶，開啓神光同步燈效後燈效炫酷。

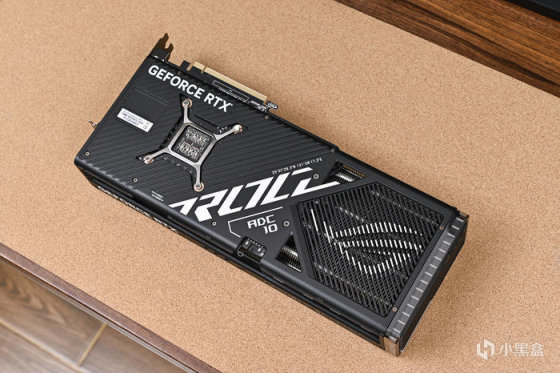

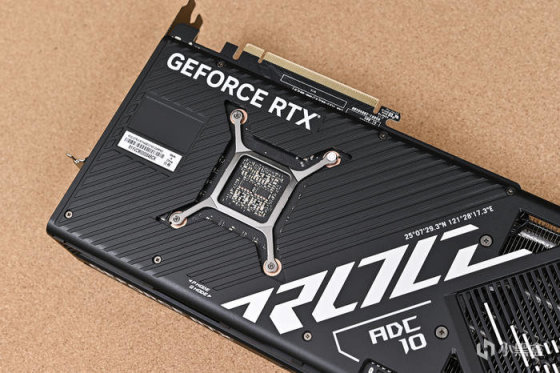

ROG Strix RTX 4080 O16G 猛禽配備金屬一體化背板。整卡採用全新的散熱模組設計，配備全包圍式散熱面板、背板和壓鑄金屬框架，使用了力學性能更好的ADC 10高硬度鋁合金材料，大幅增強顯卡扛變形的能力。
顯卡背板左側斜紋切割紋理，左上角是 GEFORCE RTX 標識，中央爲 ROG 圖騰文 Logo。

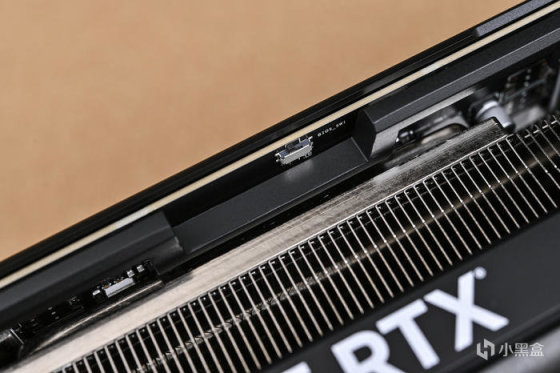

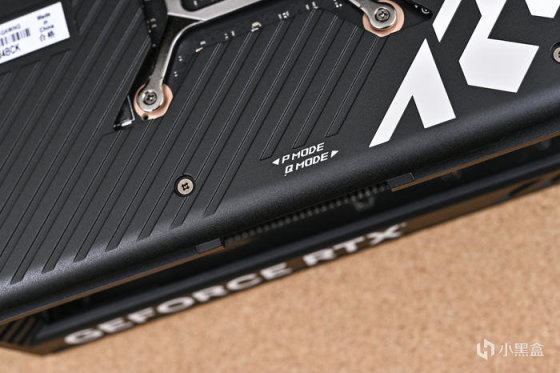

背板左側面具有方便的雙 BIOS 開關。
可以在軸流風扇的「高性能」和「靜音」轉速配置文件之間快速選擇。

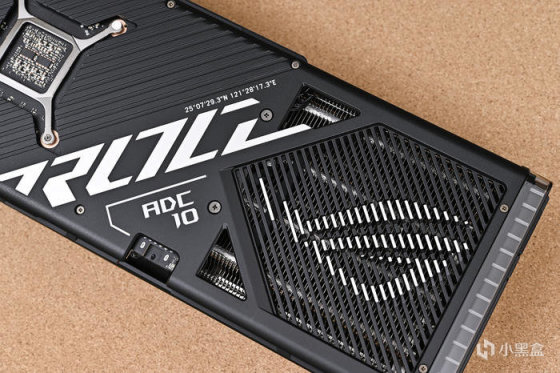

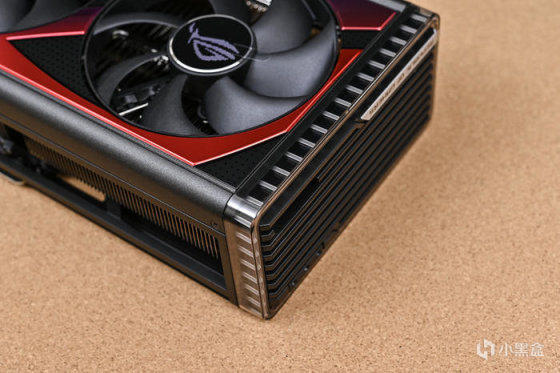

顯卡尾部斜紋格柵鏤空處理，尾部鏤空式設計，貫穿通風，減少尾部重量防止下垂，同時兼顧散熱風道。上面還雕刻有 ROG Logo，每一個組成條紋均爲高光倒角處理。

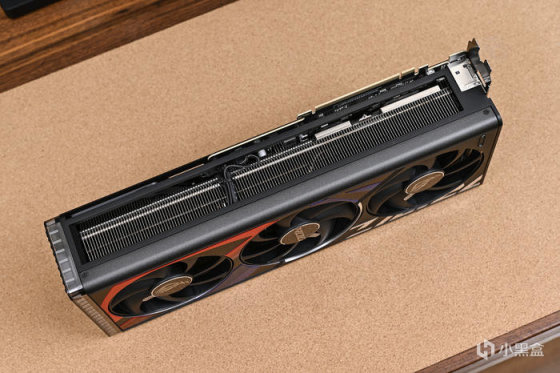

顯卡另一側同樣鏤空設計可以看到超大規模的鰭片散熱模組及合金框架。高質量的壓鑄金屬框架、護蓋和背板，緊緊保護 PCB 並精巧引導風流。

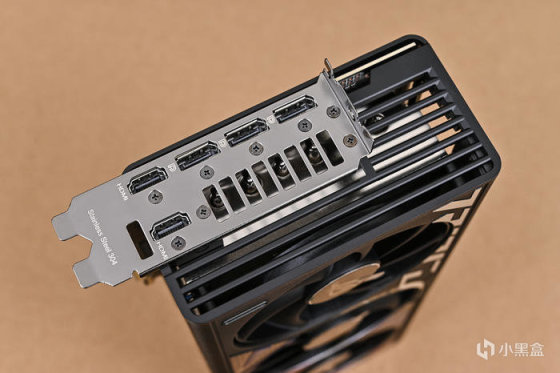

ROG Strix RTX 4080 O16G 猛禽配備高強度雙槽不鏽鋼擋板，並提供了 3 個 DP 1.4a、2 個 HDMI 2.1 接口，均爲原生接口，可方便組件多屏顯示方案，最大支持 8K 分辨率。

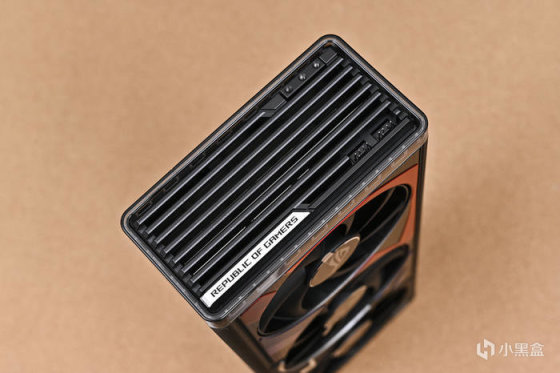

顯卡尾部格柵式散熱設計，左下角銀色金屬銘牌印有 REPUBLIC OF GAMERS Logo，右上角還具備兩個 PWM FanConnectⅡ 接口，方便連接風扇，提升整體散熱性能。

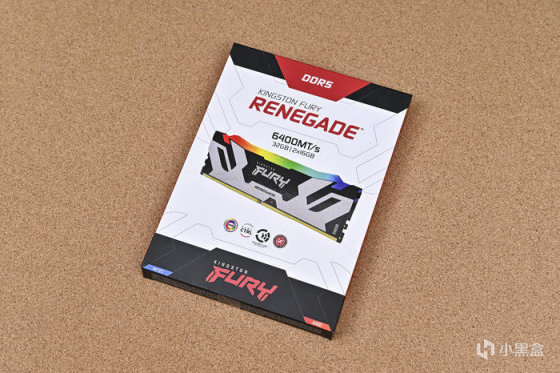

內存採用金士頓 Kingston Fury Renegade DDR5 RGB 6400 32GB（16Gx2）。

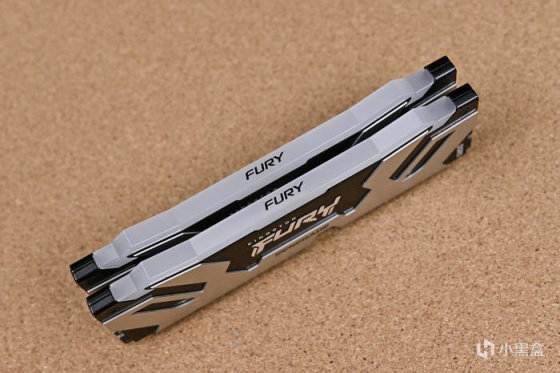

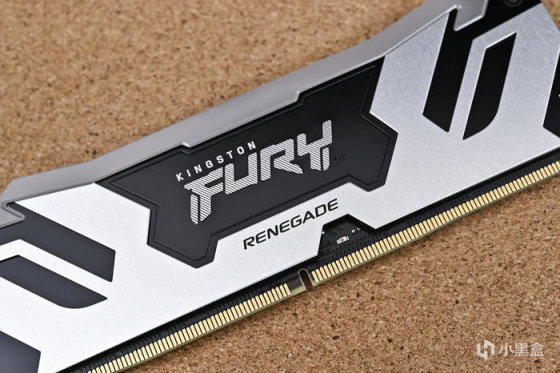

取出內存本體，Kingston FURY Renegade 叛逆者 DDR5 RGB 內存通體黑色加銀色混搭的外觀設計，並配有不規則的幾何切割圖案及外層多層次鏤空設計非常個性，厚實的鋁質散熱馬甲爲內存低溫穩定運行提供保障。
內存爲 32GB 套裝（16GB x2），速率爲 6400MT/s，延遲爲 CL32，工作電壓爲1.4V，支持 intel&AMD 雙平臺。內存內置三款XMP超頻預設文件共玩家選擇（DDR5-6400 頻率，時序爲 32-39-39-80 CR2；DDR5-6000 頻率，時序爲 32-38-38-80 CR2；DDR5 4800 頻率，時序爲38-38-38-70 CR2）。位於內存馬甲中央的 Kingston Fury 標識，下方還有叛逆者英文 Logo。

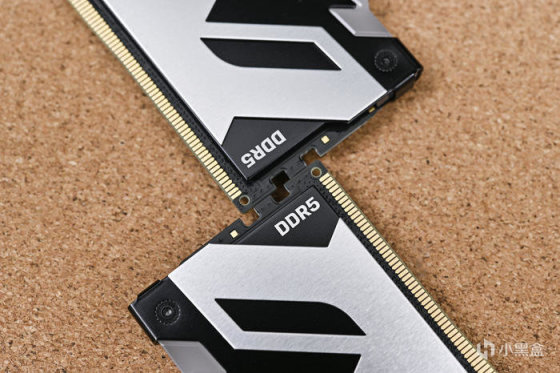

在內存的右下角標註了 DDR5 字樣。
內存頂部則是動態 RGB LED 燈條，頂部印有 FURY 字樣，燈條內置大量 LED 燈珠，讓內存燈效過渡更自然。內存具備可定製 RGB 動態光效功能，支持採用金士頓 Infrared Sync Technology 技術，配合 FURY CTRL 軟件可以可以帶來更個性炫酷的燈效表現。

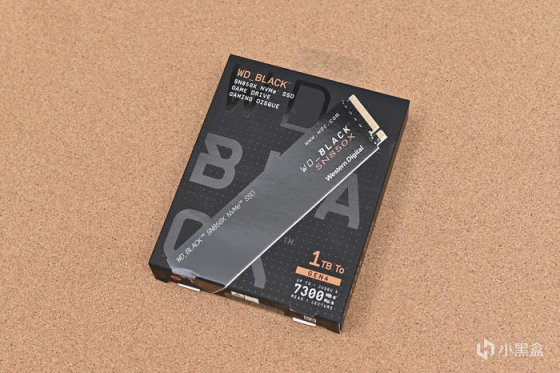

固態硬盤來自西部數據 WD_BLACK SN850X 1TB。

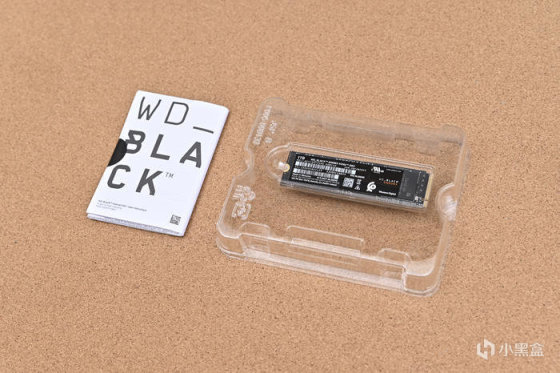

打開包裝來看包裝內部內容，包含說明書一本，固態硬盤一個，硬盤有透明塑膠殼包裹保障運輸過程安全。西部數據 WD_BLACK SN850X 1TB 爲官方五年質保。

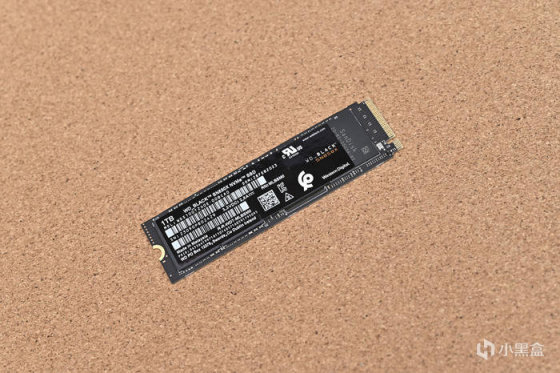

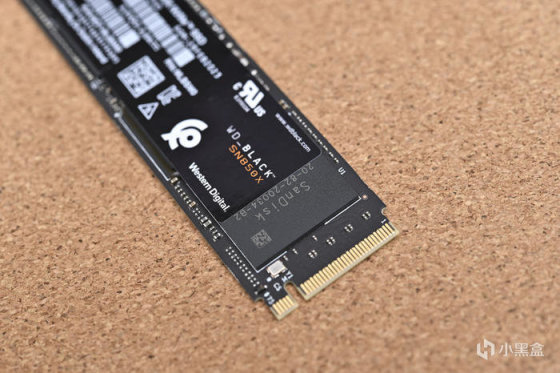

取出固態本體。硬盤採用西部數據黑盤特有的黑色 PCB 設計，M.2 2280 規格，NVMe PCIe Gen4 SSD，上方貼有銘牌貼紙，標註了具體型號參數。硬盤爲 1TB 版本，順序讀取速度 7300MB/s，順序寫入速度可達 6300MB/s，隨機讀取 4K IOPS 高達 800K，隨機寫入 4K IOPS 高達 1100K。WD_BLACK SN850X 轉爲遊戲玩家優化設計，加入了 GAME MODE 2.0 功能，具備：一是預加載技術，通過算法結合使用情況提前將數據讀入緩存，加快遊戲加載時間；二是負載均衡技術，通過優化算法均衡閃存讀取擦寫降低損耗，保持數據持久高速穩定的傳輸。
西部數據 WD_BLACK SN850X 採用西數自家研發的 20-82-20035-B2 主控，速度更快，功耗和溫度更低，搭配主控依舊是外置緩存方案，配置了 1GB DDR4 DRAM，獨立緩存也保證 WD_BLACK SN850X 可以提供最佳的持續性能。搭配了最新的 112 層 BiCS5 閃存顆粒，順序讀取速度提升到 7300MB/s。

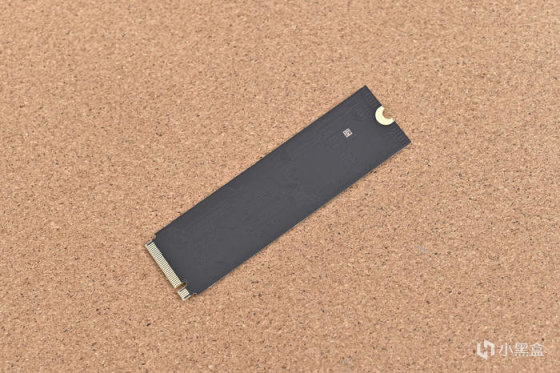

硬盤採用單面顆粒，背面無任何芯片，這就讓整體厚度降到最低，可以適配筆記本、PS5 等空間狹小的安裝使用環境。
