微星 Z790 刀锋+海盗船 5000D AF RGB+RM1200X SHIFT装机展示

今天装一台高颜值白色主机——海盗船 5000D RGB AIRFLOW。海盗船 5000D RGB AF 延续了 5000 系设计语言，是一台棱角分明，线条感十足的 ATX 中塔机箱，黑白双色可选，本次展示的是白色款。整机尺寸：520 x 245 x 520mm，通体白色外观，钢结构框架做工非常扎实，自带三颗 AF120 RGB ELITE 风扇，通风透气的前面板让散热和灯光二者兼得。兼容性方面，CPU散热器最大 170mm，显卡最大 420mm，电源最大 250mm，是目前 40 系旗舰级显卡的不错选择。机箱顶部、前面板、还有侧板均可安装 360mm 水冷排，电源仓上方开孔可安装额外两颗 120mm 风扇辅助显卡散热，如果组件分体水冷，还可加装一个 280mm 冷排。需要注意的是主板右侧与机箱正面不可同时安装 360mm 冷排，追求散热效能可在镂空顶板下方空间内加装风扇达成“夹汉堡”。

其他硬件方面，CPU 采用 13700K，主板选择了 16+1+1 相 (Core+GT+AUX) CPU 智能供电的微星 MPG Z790 EDGE WIFI DDR5 刀锋，半载多达 5 个PCI-E 4.0 x4 M.2 口，免工具 M.2 冰霜铠甲；显卡则是来自影驰 GeForce RTX 4070 Ti 12GB 星曜 OC，采用 13+3 相全贴片数字供电，可拆卸的水晶透明上盖，支持个性 DIY 设计；内存搭配使用了海盗船铂金统治者 RGB DDR5 6200 白色，支持 Intel XMP 3.0，支持 ICUE 软件程序以及 Capellix LED 灯效技术；固态硬盘来自西部数据 WD_BLACK SN850X 1TB，最新的 112 层 BiCS5 闪存颗粒，顺序读取速度达 7300MB/s，预加载技术、负载均衡技术专为游戏玩家打造；一体水冷为海盗船 H150i ELITE CAPELLIX White，铜底 128 条微水道，自带 3 把 ML120 RGB 白色磁悬浮风扇。电源同样来自海盗船 RM1200X SHIFT ATX3.0金牌全模组，全日系电容，通过 80PLUS 金牌和 Cybenetics 双重认证，专门配备了 PCIe 5.0 规格的 16pin 16g HCS 高效电源线，可达 702W 的可传输功率，十年质保。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 Intel i7-13700K

主板：微星 MSI MPG Z790 EDGE WIFI DDR5 刀锋

显卡：影驰 Galaxy GeForce RTX 4070 Ti 星曜 12GB OC

SSD：西部数据 WD_BLACK SN850X 1TB

内存：美商海盗船 USCORSAIR Dominator Platinum RGB DDR5 6200 White

电源：美商海盗船 USCORSAIR RM1200X SHIFT ATX3.0

散热：美商海盗船 USCORSAIR H150i ELITE CAPELLIX White

机箱：美商海盗船 USCORSAIR iCUE 5000D RGB AIRFLOW White

一、整机展示。

整机白色调，淡金色 RGB 灯效（R130，G90，B0）点缀。

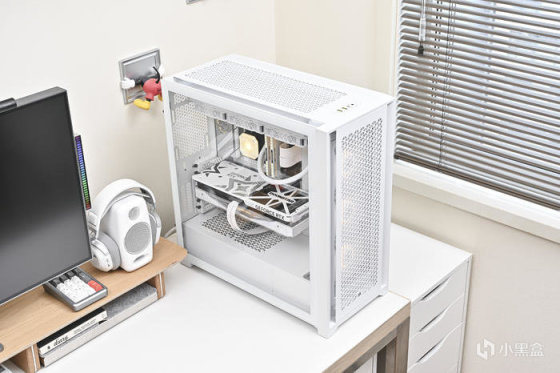

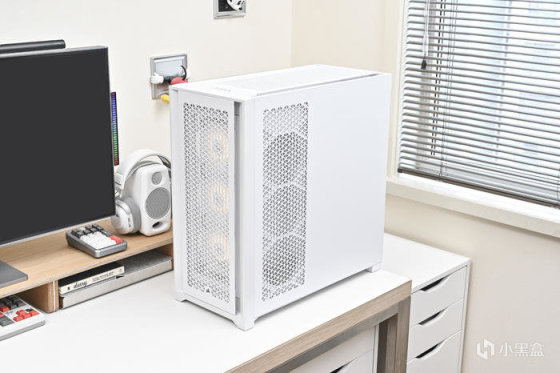

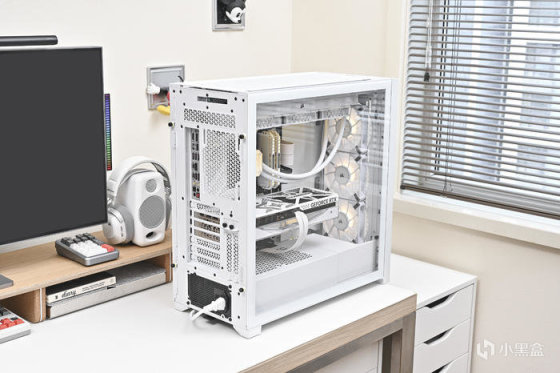

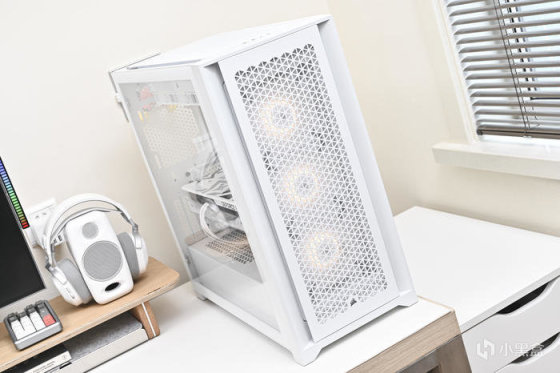

以下为主机各角度展示。机箱左侧免工具拆装的钢化玻璃侧板，可以更好的展示高端硬件和 RGB 灯光的灯效。

机箱主板侧展示。

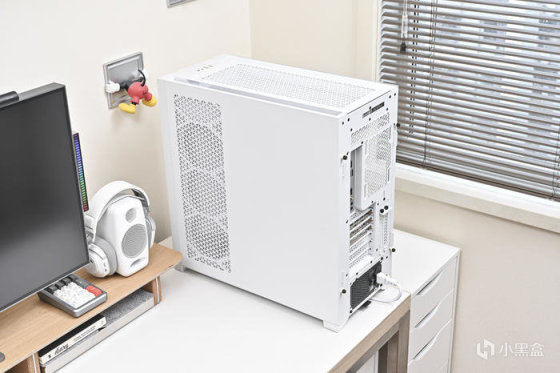

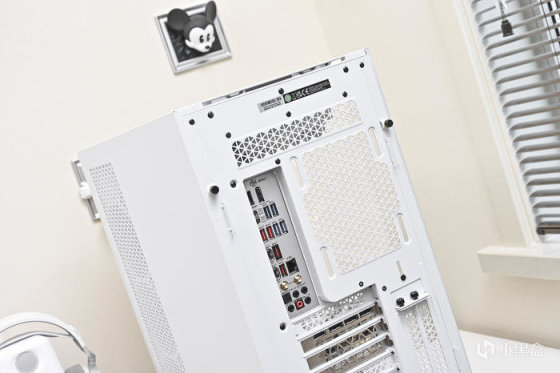

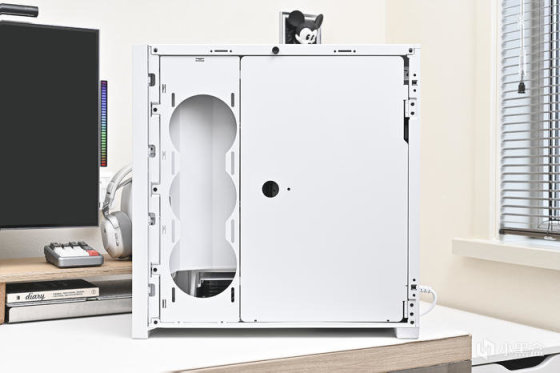

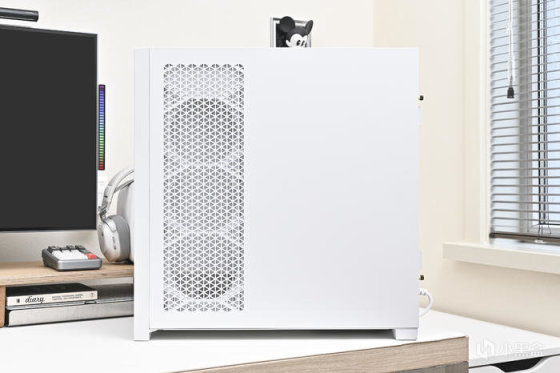

机箱背部一整面钢板，左侧具有通风格栅孔区域。

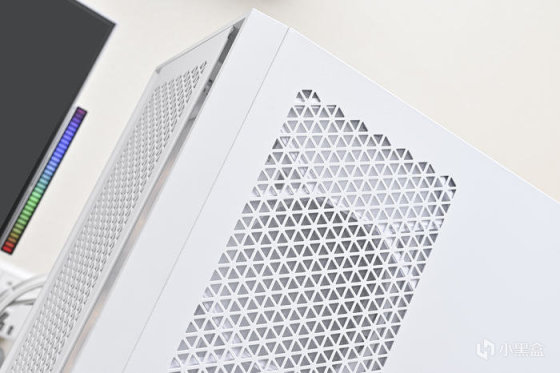

可安装 360mm 冷排亦或是 3 颗 120mm 风扇。右侧是一个磁吸合页舱门，打开后机箱背面才真正展示。

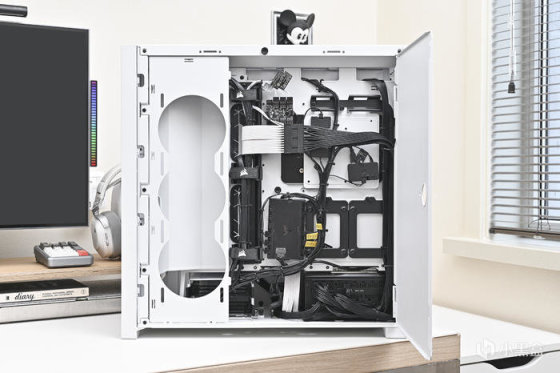

舱门可完全拆卸，以下为机箱背线展示。机箱 RapidRoute 易捷理线，线材虽多但是整理很容易。

优化进气的镂空式钢制前面板，内部三颗 AF120 RGB ELITE 风扇灯效。

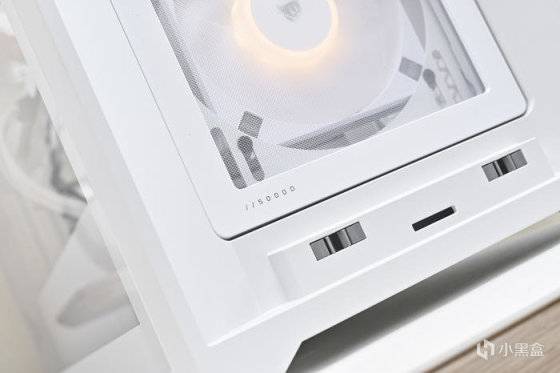

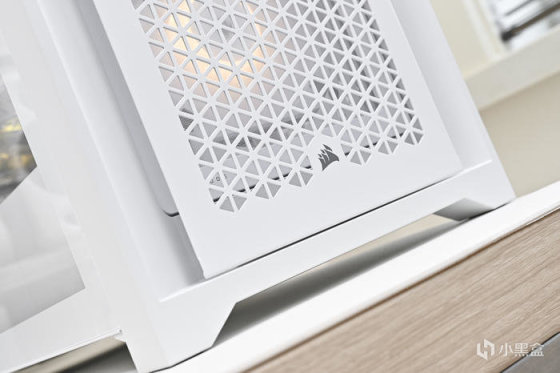

位于机箱前面板下方的海盗船帆船 Logo。

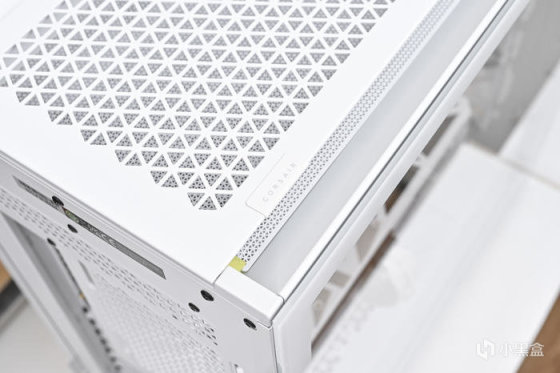

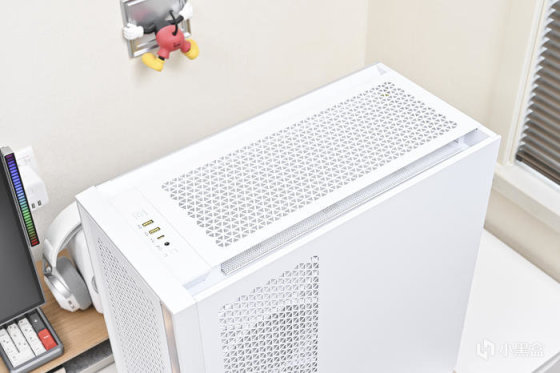

机箱顶部中央菱形开孔面板，高透气性方便内部热量迅速排出。

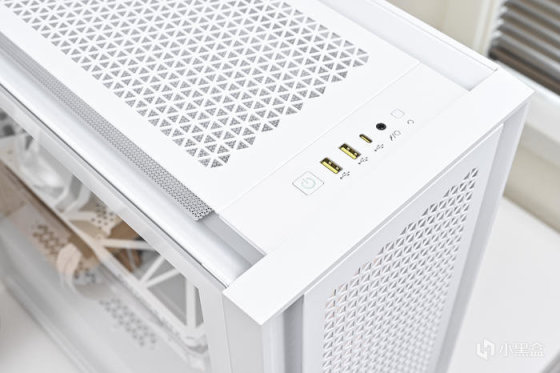

前置接口部分，从左到右依次为：电源开关键、USB 3.2 Gen1 Type-A x 2、USB 3.2 Gen2 Type-C x 1、3.5mm 音频接口 x 1、重启键。

小细节的 Logo 徽标橡胶提手方便取下钢制顶板不滑手。

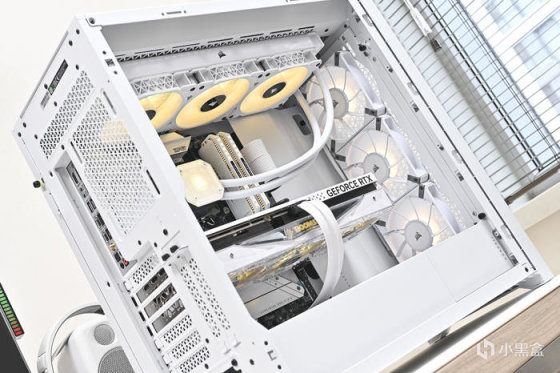

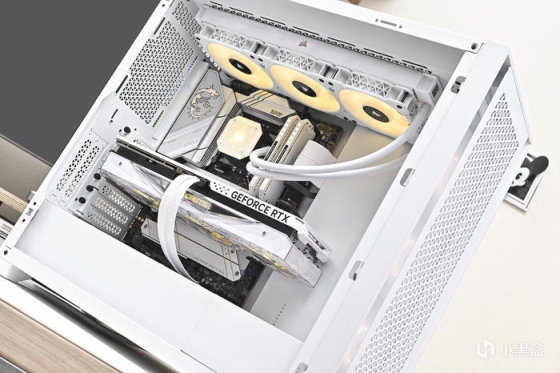

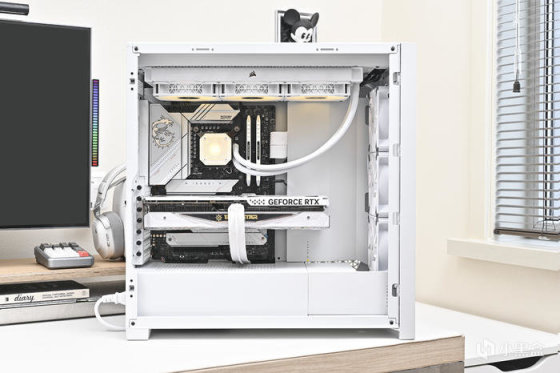

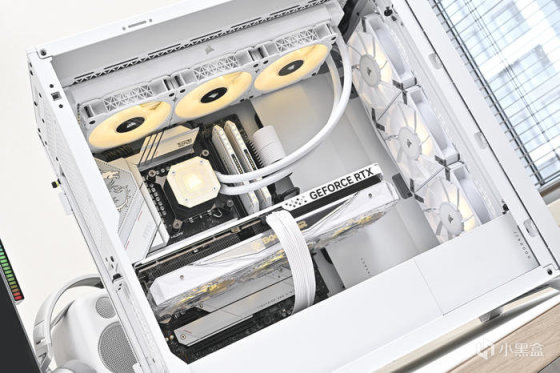

打开左侧钢化玻璃侧板，来看机箱内部各硬件情况。

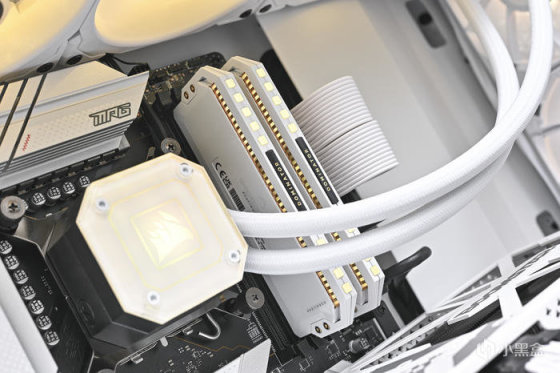

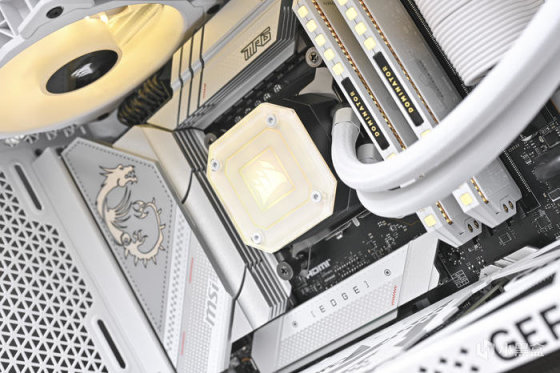

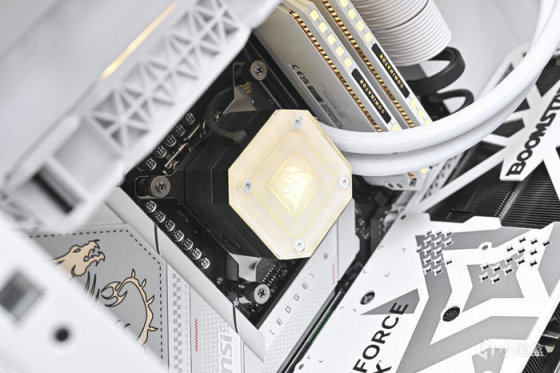

美商海盗船 USCORSAIR H150i ELITE CAPELLIX White 冷头灯效。

冷头内部有 33 颗可分别独立寻址的 RGB LED，配件中还有一个纯白色的顶盖可以替换。

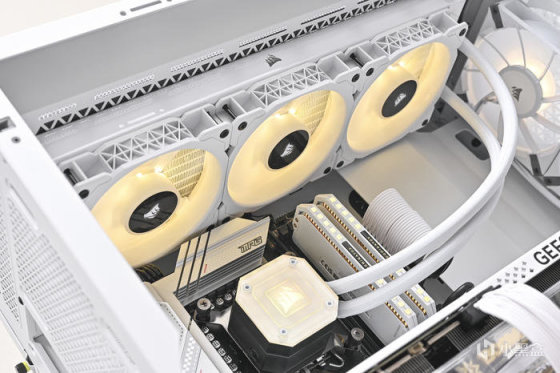

顶部冷排 3 颗海盗船 ML120 RGB 白色磁悬浮风扇灯效。

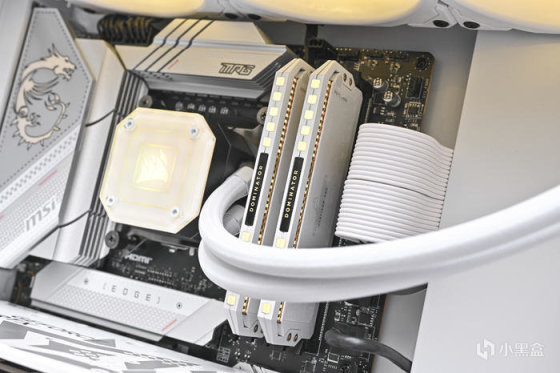

美商海盗船 USCORSAIR Dominator Platinum RGB DDR5 6200 White 灯效。

内存顶部十枚 RGB 光源，内置了 12 个可单独寻址的 CAPELLIX LED，每一颗都可以进行独立的灯光编辑，配合多条导光条，能够很好的发散内部灯光。

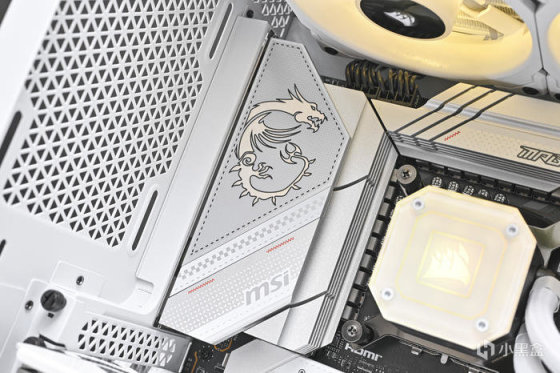

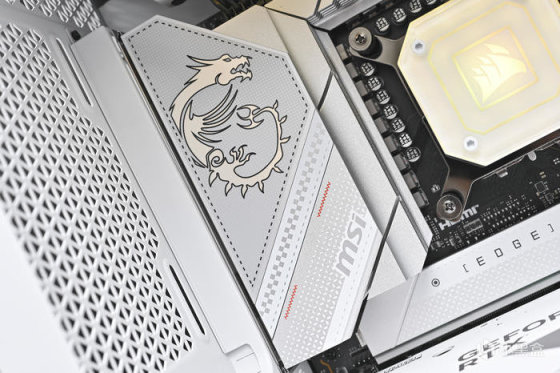

微星 MPG Z790 EDGE WIFI DDR5 刀锋主板供电 I/O 装甲上的龙图腾灯效。

下方配有格子拉花点缀。

顶侧 VRM 散热模块风格保持一致,并印有 MPG 字样。

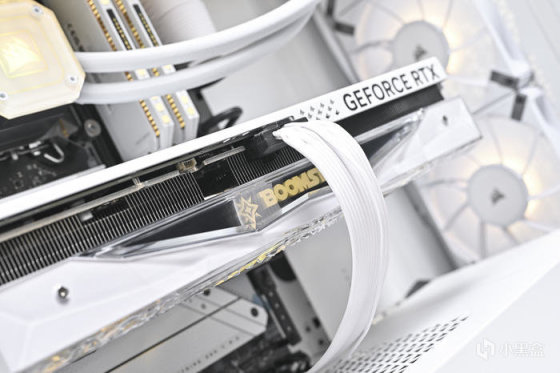

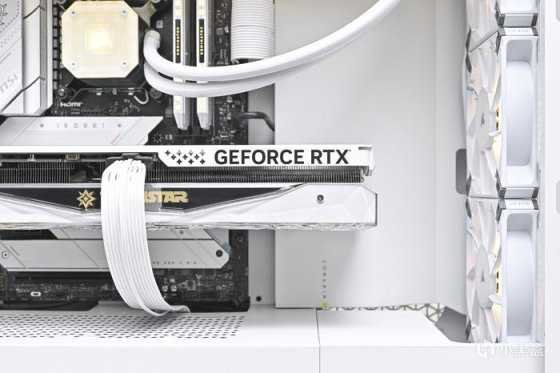

影驰 Galaxy GeForce RTX 4070 Ti 星曜 12GB OC 侧面灯效。

显卡右侧 GEFORCE RTX 黑色字体标识。

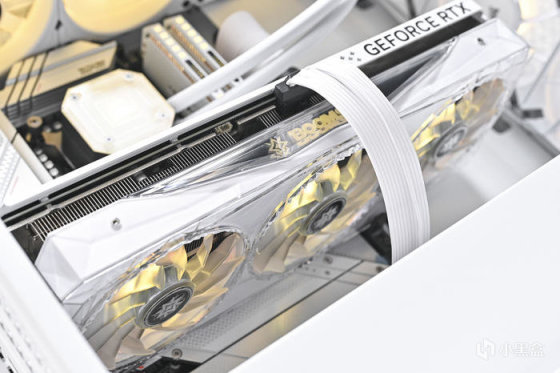

显卡导风罩三颗 102mm 静霜风扇 ARGB 灯效。

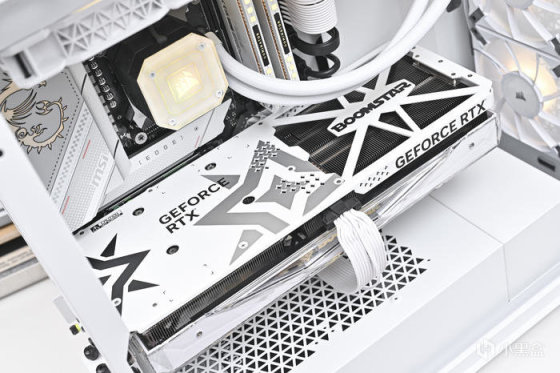

显卡金属一体成型背板，白色设计。左侧为星曜星形造型，上方印有 GEFORCE RTX 标识。

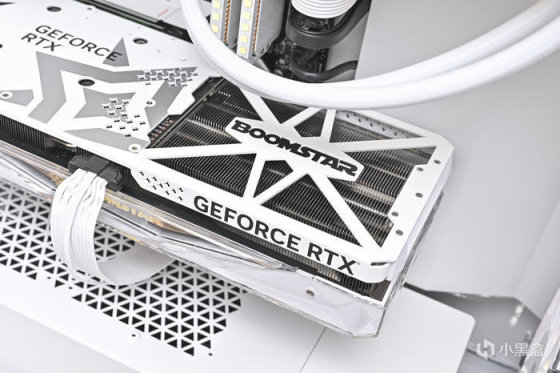

显卡右侧则是 BOOMSTAR Logo。下方做了几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

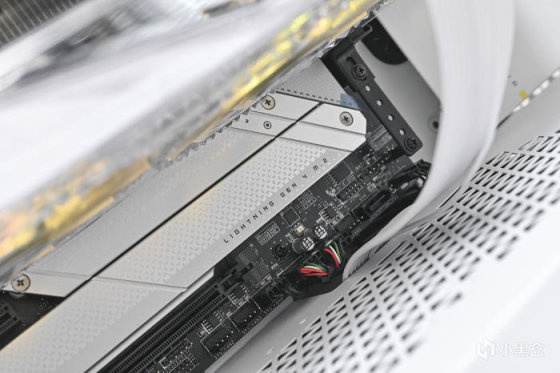

微星 MPG Z790 EDGE WIFI DDR5 刀锋主板 M.2 冰霜铠甲上的 Lightning Gen4 M.2 的标语。

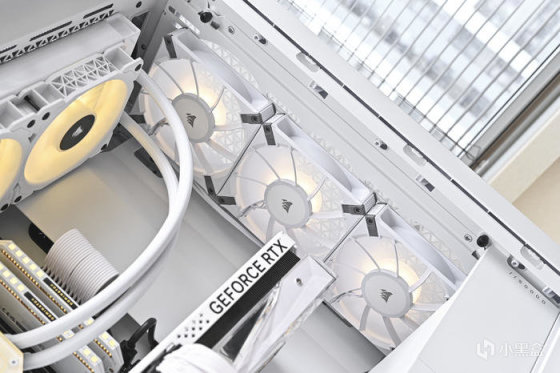

前面板三颗 AF120 RGB ELITE 风扇背部灯效。

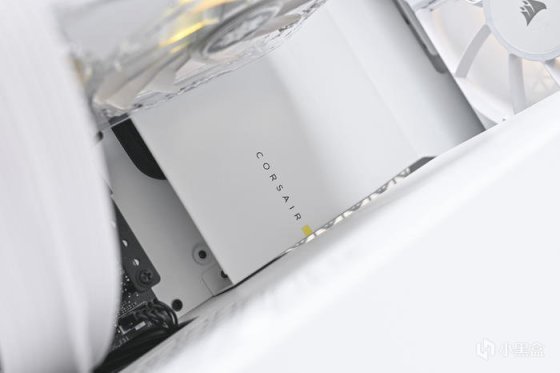

机箱背侧挡板下方的 CORSAIR 标识。

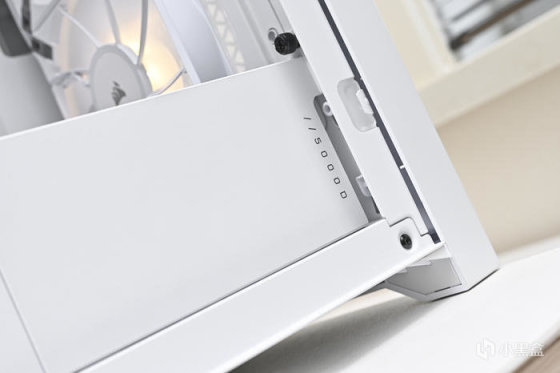

5000D 的标志非常低调的印在电源仓前部的角落里。

通风孔和其他面板相同的菱形格开孔设计。

海盗船 RM1200X SHIFT ATX3.0金牌全模组，80PLUS 金牌和 Cybenetics 双重认证，侧置的模组接口使得电源在连接模组线材时非常方便，不需要拆卸电源，也不需要“盲接”即可轻松安装或更换模组线材，附赠的 PCIe 5.0 16pin 16g HCS 电源线可达 702W 的可传输功率远超常规 600W 线材。

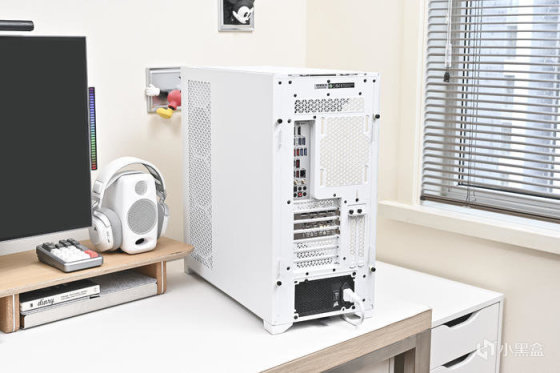

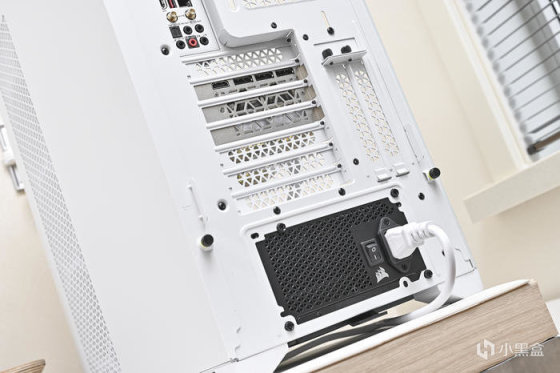

机箱尾部上方左侧是主板 I/O 接口，右侧是 1 个 120mm 风扇位。

下方为显卡及电源接口。支持双槽显卡竖装。

二、配件开箱。

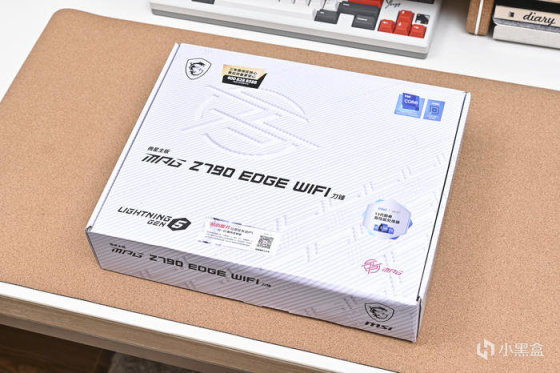

主板来自微星 MSI MPG Z790 EDGE WIFI DDR5 刀锋。

附件包括若干说明书以及保修卡，一张线材标注贴和彩贴纸。

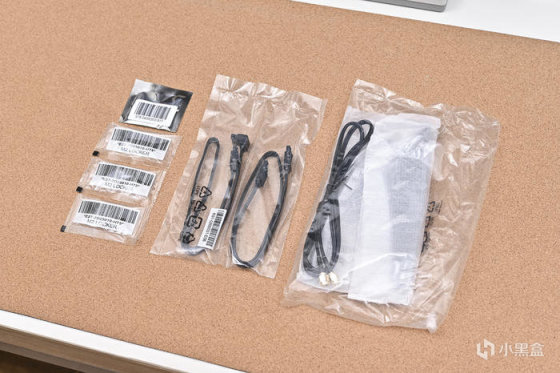

两根 SATA 线，一个鲨鱼鳍座式 WiFi 天线，一个驱动 U 盘，以及若干 M.2 SSD 固定螺丝和快拆基座。

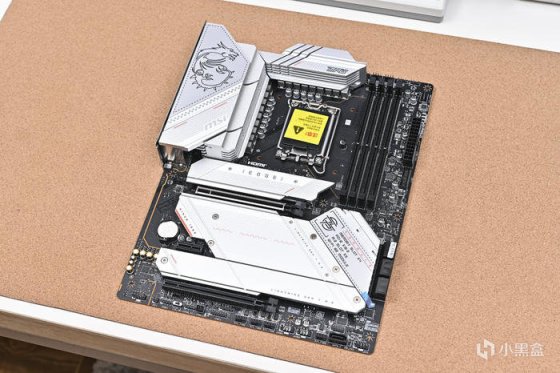

主板正面一览，主板为标准 ATX 版型，6 层 PCB 2oz 加厚铜设计，级外观延续了以往微星 Edge (Ti) 系列传承的银白配色添加了富有科技感的斜纹风格切线。

主板采用微星第三代钛金电感， 16+1+1 相 (Core+GT+AUX) CPU 智能供电，Core 每相搭配一颗 ISL99390 (90A)，GT 一相搭配一颗 RAA220075 (75A)， AUX 一相搭配一颗 MP87670 (80A)。供电散热模组采用 L 形前后侧供电散热布局，两侧的散热模块均内嵌热管，并互相连结以平衡发热，散热模块侧面做了大量的开槽以及斜切，让散热面积更大，保障供电低温可靠稳定。

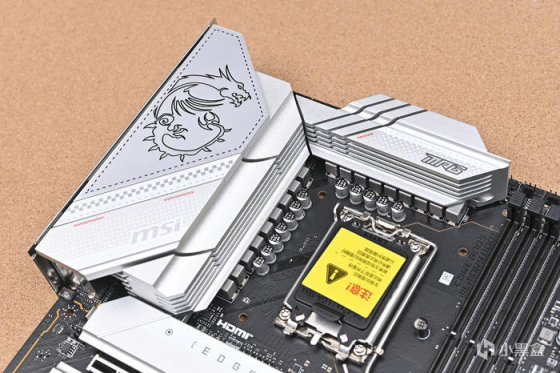

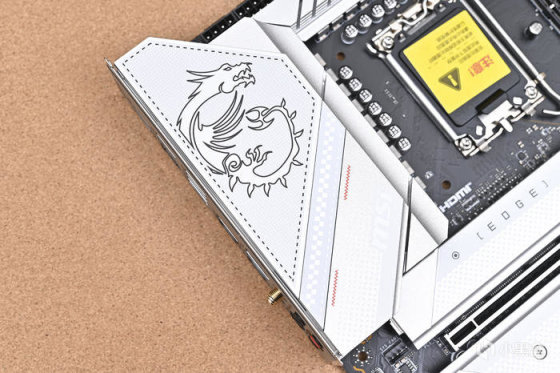

主板 I/O 供电散热上盖经典的 MSI 龙，具备 ARGB 灯效，可与主板神光同步。下方还有一些几何纹理点缀。

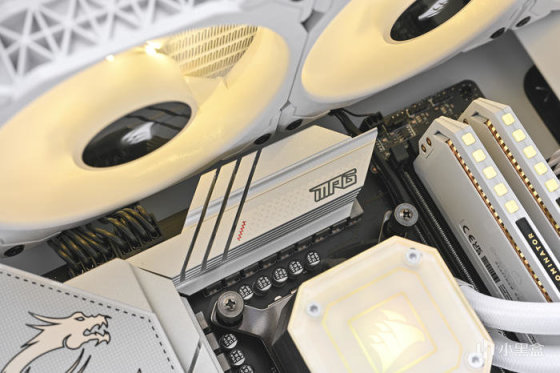

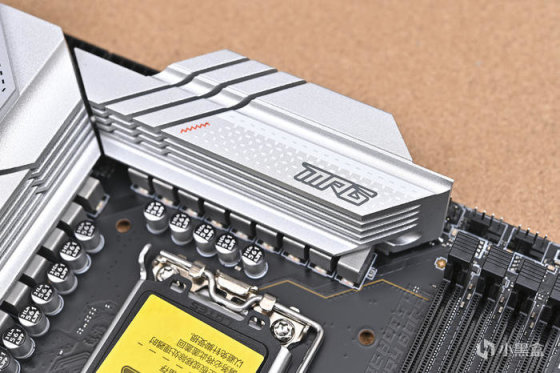

厚实的 VRM 供电散热装甲上的 MPG 标识。

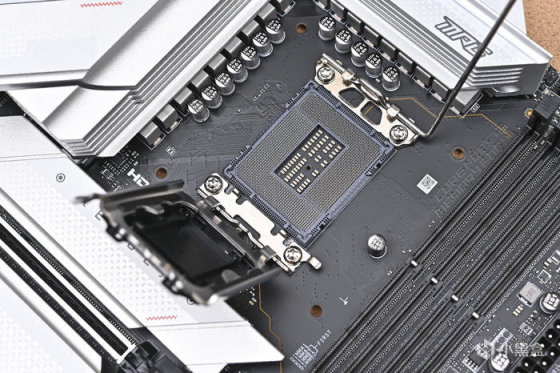

主板采用 Intel LGA 1700 CPU 底座，对扣式锁紧设计，支持 Intel 12 代以及 13 代酷睿处理器。

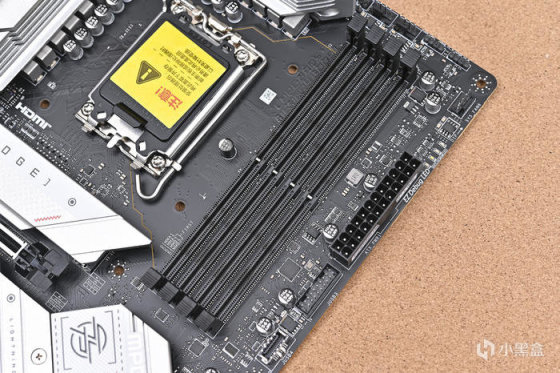

微星 MPG Z790 EDGE WIFI DDR5 板载四条 DDR5 内存插槽，支持 Intel XMP 3.0 一键超频，最高支持 128GB DDR5 7200Mhz（OC+）的内存插槽，配备有内存加速引擎，通过线路独立设计，降低阻抗并降低干扰，保障内存信号稳定可靠。此外，采用传统的双卡扣设计内存插槽。右上角具备 Debug 侦错灯方便排查硬件故障错误，下方还有 1 组前置 USB 3.2 Gen1 19pin 插口，以及一个前置 USB 3.2 Gen2 Type-C 插口。

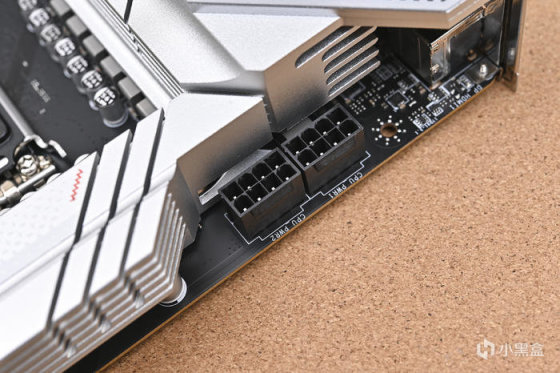

主板 CPU 供电为双 8Pin 设计。

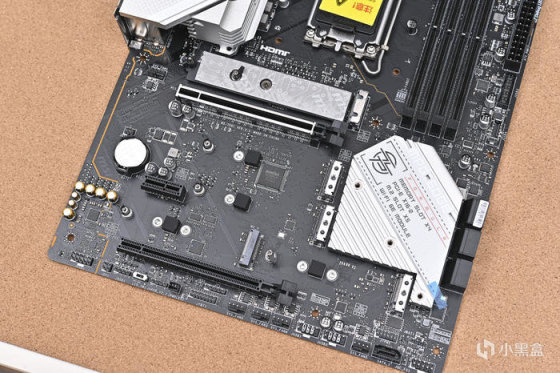

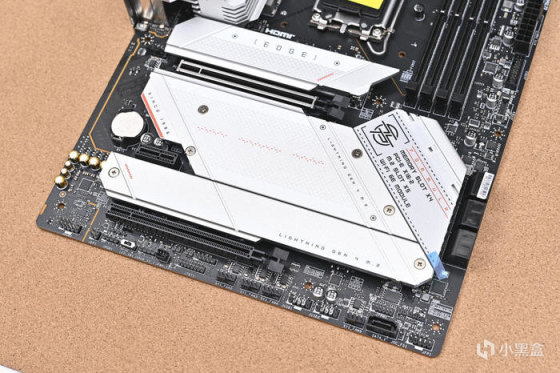

来看主板下方，主板下部覆盖有大面积冰霜铠甲，为芯片组、M.2 SSD 提供低温稳定可靠的运行环境。PCIe 扩展插槽方面，采用 SMT 工艺和钢铁装甲加固，由 CPU 提供 1 根加固型 PCIe 5.0 x16 全长插槽，由芯片组提供 1 根 PCIe 3.0 x1 插槽以及 1 根 PCIe 4.0 x4 全长插槽。

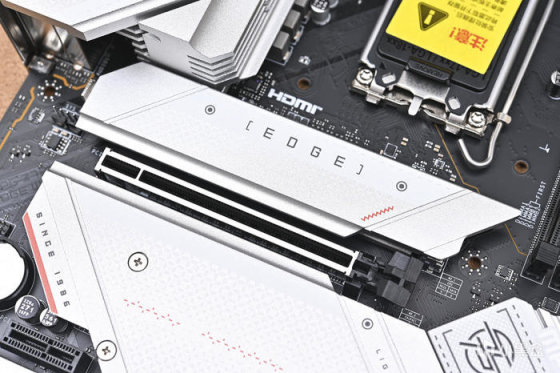

最上方的的 M.2 散热片，表面印有 Edge 字样。

此散热片采用免螺丝的按压式卡扣结构进行固定，一压一按即可安装完毕，非常便捷方便。

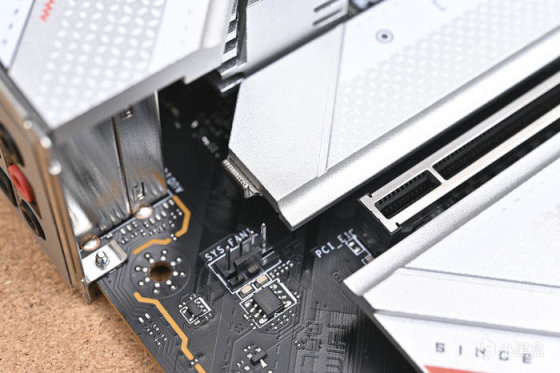

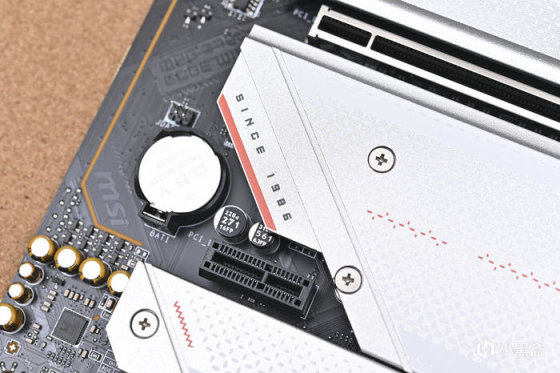

印有成立于 1986 年的微星历史标语。

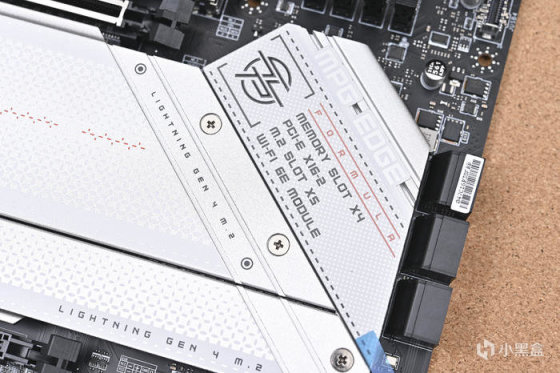

主板南桥芯片组表面标注了主板的配置特性以及 MPG Logo 以及 MPG Edge 字样。

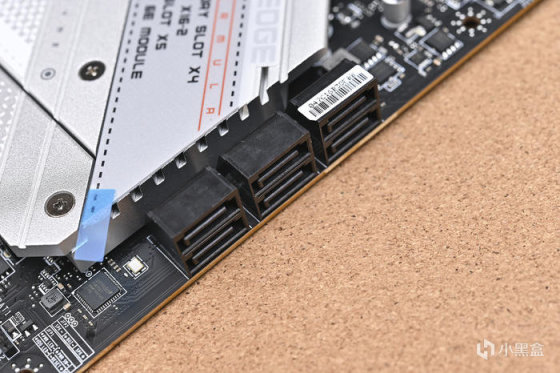

侧面配备 6 个 SATA 6G 存储端口。在右下角还有额外 1 个垂直于主板的 SATA 6G 存储接口。

拆除散热装甲，可以看到主板提供高达 5 个 M.2 SSD 槽位。最上方的 M.2_1 插槽由 CPU 提供，最大速率 PCIe 4.0 x4 ，支持 2260/2280/22110 尺寸规格；中间的 M.2_2、M.2_5 插槽均由芯片组提供，最大速率 PCIe 4.0 x4，支持 2260/2280 规格；底部左侧的 M.2_3 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，支持 2242/2260/2280 尺寸规格，并兼容 SATA 模式 SSD；右侧的 M.2_4 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，支持 2242/2260/2280 尺寸规格。

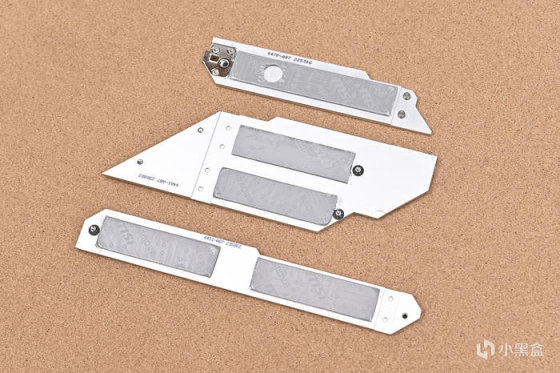

所有散热装甲背面均预贴了导热贴。

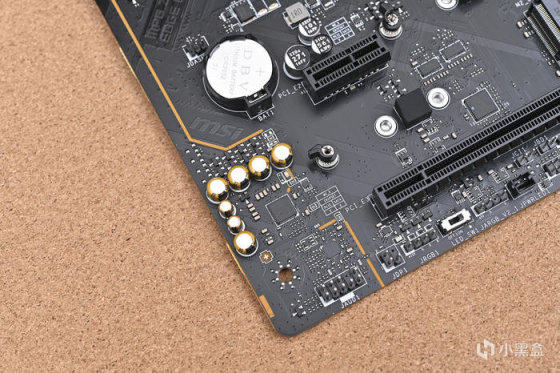

板载音频区为 Realtek ALC4080 Codec，具备隔离线，保证信号纯净无干扰。

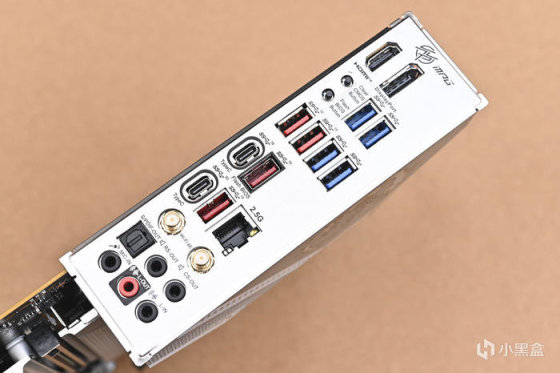

后方I/O接口方面，从上到下分别为：1 个核显 HDMI 2.1、1 个核显 DP 1.4、1 个清除 CMOS 按钮、1 个 BIOS 刷新按钮、4 个 USB 3.2 Gen1(4x Type-A)、5 个 USB 3.2 Gen2(4x Type-A+1x Type-C)、1 个 USB 3.2 Gen2x2(Type-C)、1 个 2.5Gbps 有线网络、2 个 Wi-Fi 6E 无线接线端、音频接口为 5 个 3.5mm+1 个 S/PDIF 光纤输出的音频接口组。

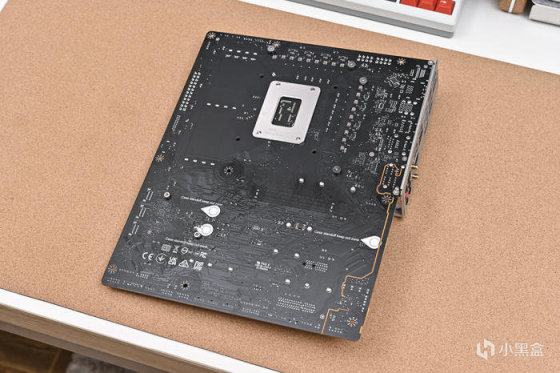

主板背面，为无背板设计，焊点饱满，做工扎实。

显卡来自影驰 Galaxy GeForce RTX 4070 Ti 星曜 12GB OC。

影驰 GeForce RTX 4070 Ti 12GB 星曜 OC 采用和此前发布的 RTX 4080 星曜 OC 同样的全新外观设计，整体尺寸为：354*154*63mm（含挡板），纯白底色正面和背板，四周采用包边设计衔接，将白色进行到底。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心代号 AD104-400，拥有 7680 个 CUDA，核心频率 2310 Mhz，加速频率 2685Mhz，显存为 12GB GDDR6X，显存位宽 192-bit，显存频率 21Gbps，支持光线追踪/ DLSS 3.0 技术，采用 13+3 相全贴片数字供电，安全且兼顾散热，功耗 285W（MAX 360W）。

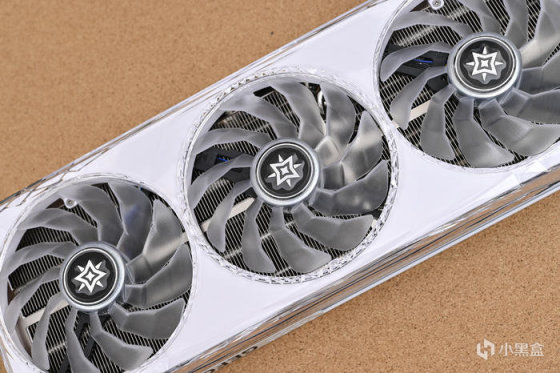

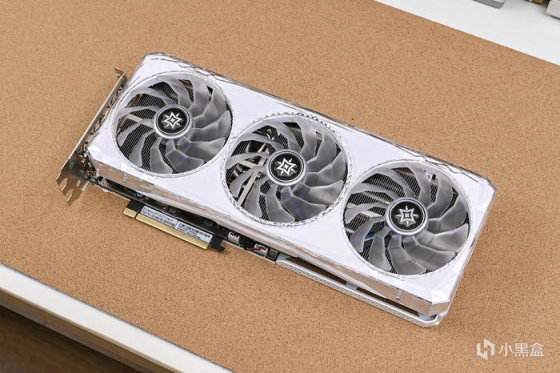

显卡正面经典的透明水晶外壳采用钻石切割设计，可以折射出不同角度的炫彩视觉效果，同时其可拆卸的透明上盖，支持个性 DIY 设计，影驰也支持个人外观定制，可供玩家个性涂装使用。风扇罩边缘均有不规则钻石颗粒凸起，在光线下更晶莹剔透。正面标配 3 颗 102mm 厚度 20mm ARGB 静霜风扇，采用三折式 11 片扇叶设计，风流风压更强，加快显卡热量传递，同时支持智能风扇停转，低负载下降低噪音和减少功耗。

显卡侧面中央是 Logo 灯，采用多层折射镜面设计，支持 ARGB 灯效，Logo 灯+ARGB 三风扇+定制支架构成了全新星曜 ARGB 灯效系统。

多层折射镜面设计的星曜 Logo 灯。

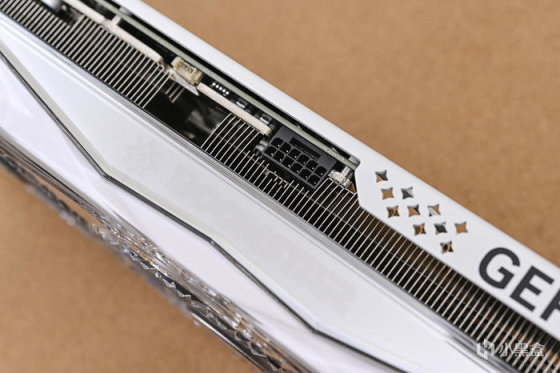

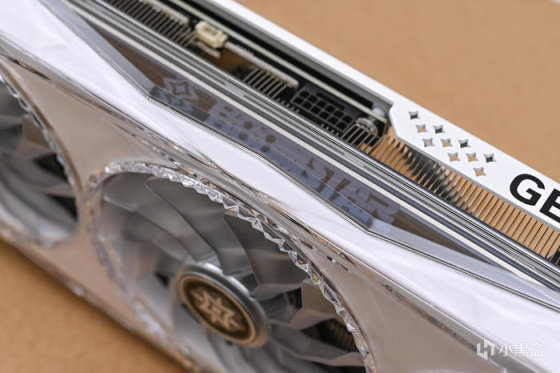

显卡供电接口位于 Logo 灯上方，为全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，符合 ATX 3.0 电源协议，单口可达 600W。旁边还有显卡 ARGB 同步接口，通过附赠的转接线支持与主板连接，实现光效一体联动。

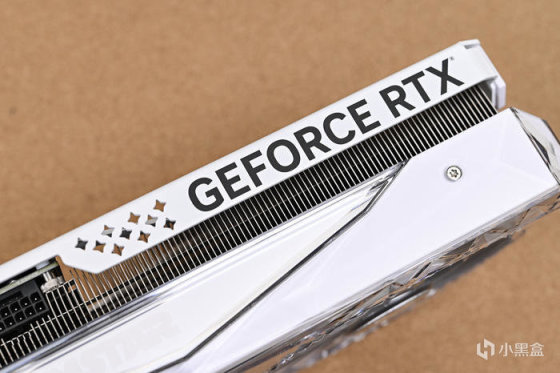

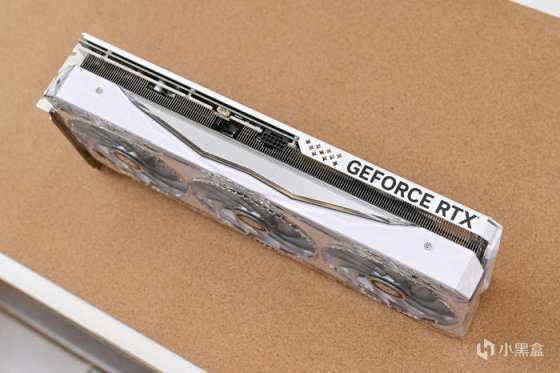

显卡右侧是 GEFORCE RTX 黑色字体标识。

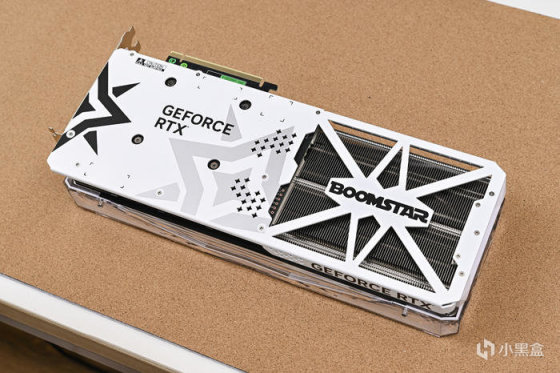

显卡背侧这次和 RTX 4070 Ti 星曜 OC 同样统一为白色设计。全白设计，一体压铸的金属背板，镂空设计保障散热性能，白色喷涂搭配丝印工艺提升了整体的质感。

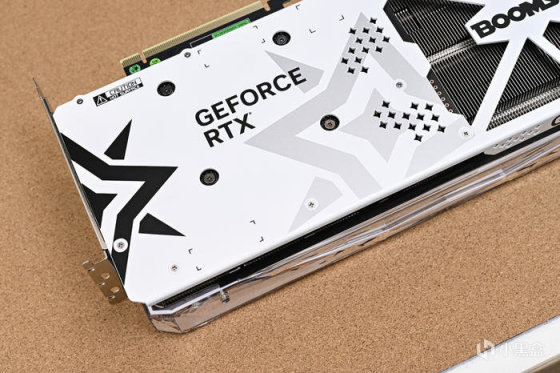

左侧为星曜星形造型，中央印有 GEFORCE RTX字样。

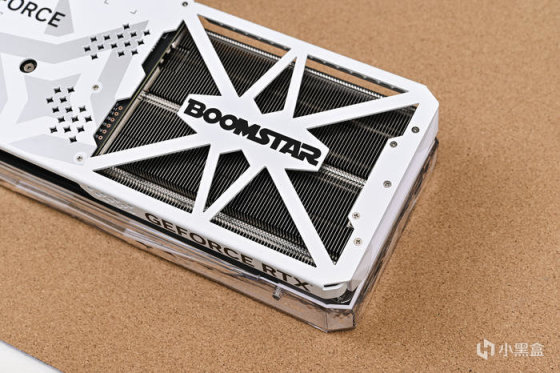

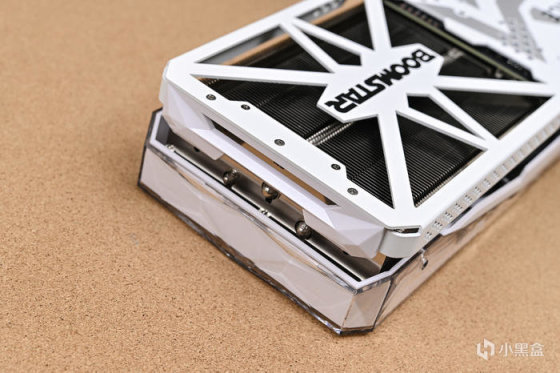

右侧则是 BOOMSTAR Logo，下方做了几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

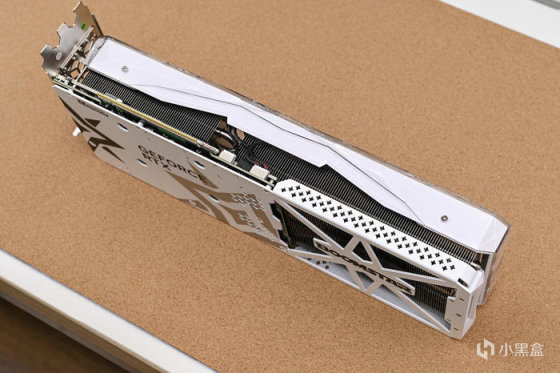

另一侧则可以看到影驰 GeForce RTX 4070 Ti 12GB 星曜 OC 强大的星卓 III 散热系统。

显卡尾部可以看到显卡的 7 根镀镍复合热管（2*Φ8mm+5*Φ6mm ）。

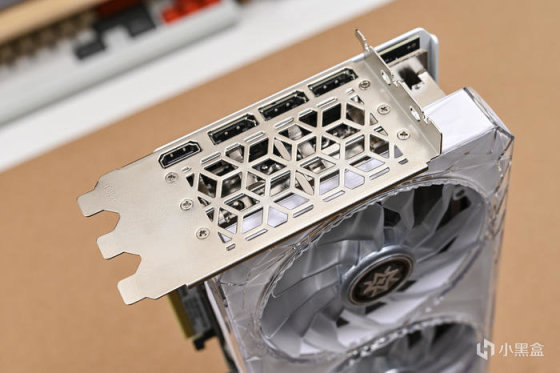

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60HZ输出。

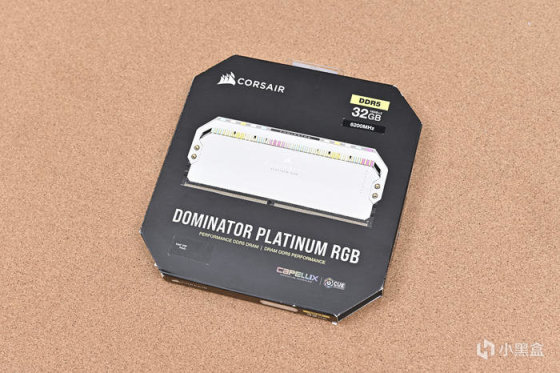

内存采用的美商海盗船Corsair Dominator Platinum RGB DDR5 6200 32GB（16GBx2）白色版。

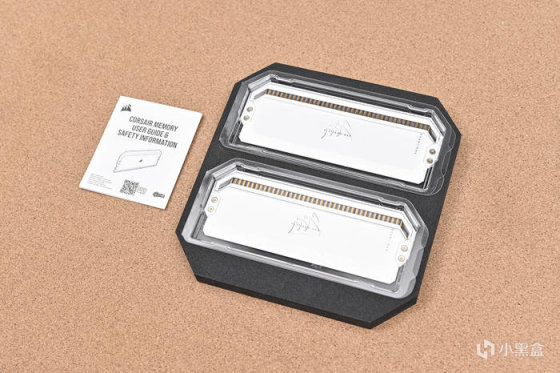

包装包含说明书一本，发泡海绵+透明塑胶壳将内存包裹，保障运输过程中内存安全。

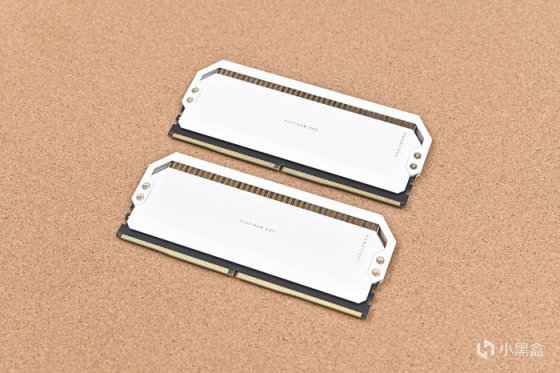

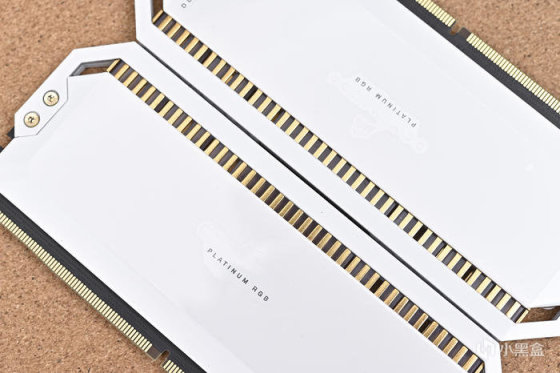

外观造型设计上，主体采用纯白配色，螺丝、散热格栅则为大气的金色。

内存前后两面印有 Dominator Platinum RGB Logo。

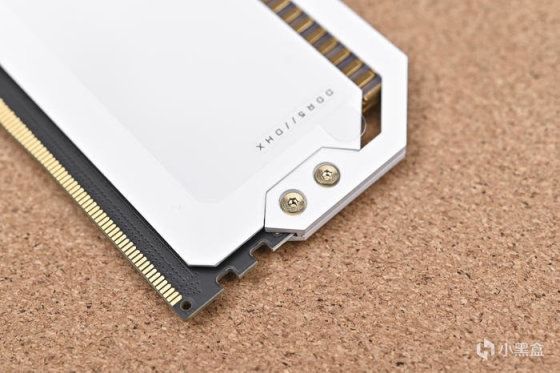

右侧印有 DDR5/DHX 标识，旁边则是两枚金色的内六角螺丝。

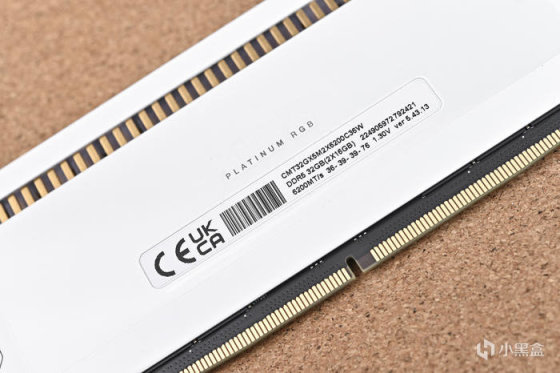

容量 32GB（16GX2），采用海力士颗粒，6200MHz的频率， C36-39-39-76 的时序，电压 1.3V。支持ICUE软件程序、Intel XMP 技术以及 Capellix LED 技术。

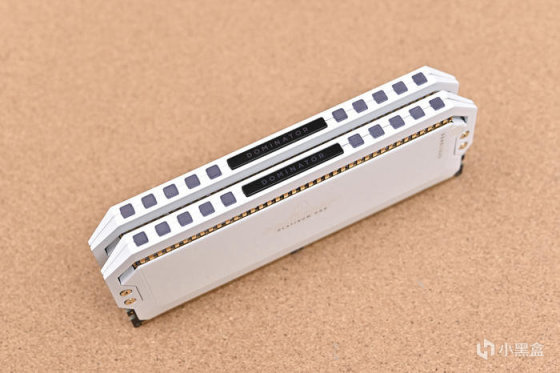

内存顶部则是十枚 RGB 光源，内置了 12 个可单独寻址的 CAPELLIX LED，每一颗都可以进行独立的灯光编辑，配合多条导光条，能够很好的发散内部灯光。

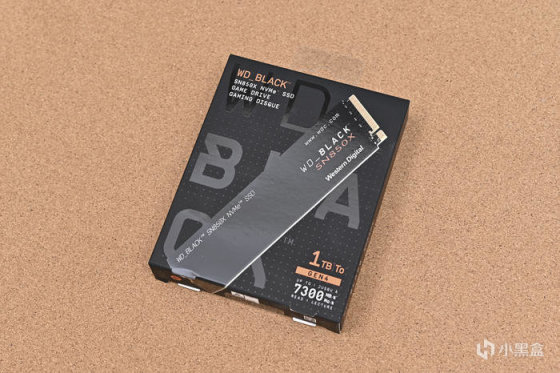

固态硬盘来自西部数据 WD_BLACK SN850X 1TB。

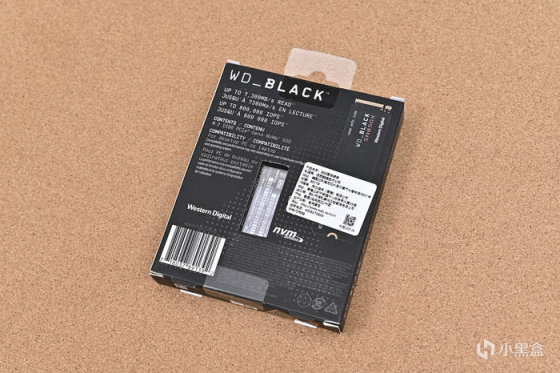

包装背面标注了硬盘的具体性能指标和参数，中央开有小窗可以看到固态铭牌贴纸讯息情况。

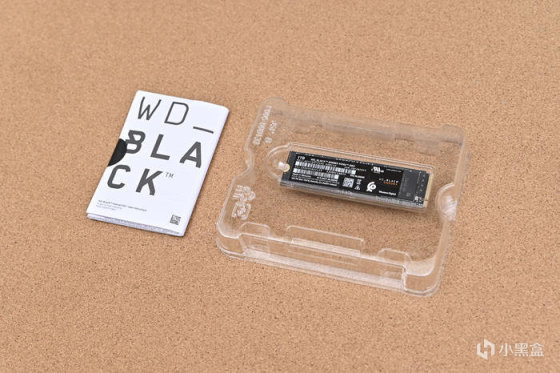

打开包装来看包装内部内容，包含说明书一本，固态硬盘一个，硬盘有透明塑胶壳包裹保障运输过程安全。西部数据 WD_BLACK SN850X 1TB 为官方五年质保。

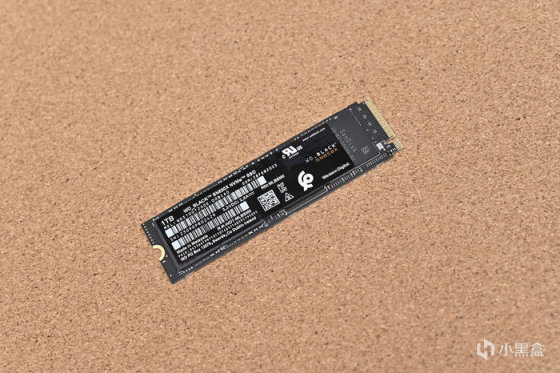

取出固态本体。硬盘采用西部数据黑盘特有的黑色 PCB 设计，M.2 2280 规格，NVMe PCIe Gen4 SSD，上方贴有铭牌贴纸，标注了具体型号参数。硬盘为 1TB 版本，顺序读取速度 7300MB/s，顺序写入速度可达 6300MB/s，随机读取 4K IOPS 高达 800K，随机写入 4K IOPS 高达 1100K。WD_BLACK SN850X 转为游戏玩家优化设计，加入了 GAME MODE 2.0 功能，具备：一是预加载技术，通过算法结合使用情况提前将数据读入缓存，加快游戏加载时间；二是负载均衡技术，通过优化算法均衡闪存读取擦写降低损耗，保持数据持久高速稳定的传输。

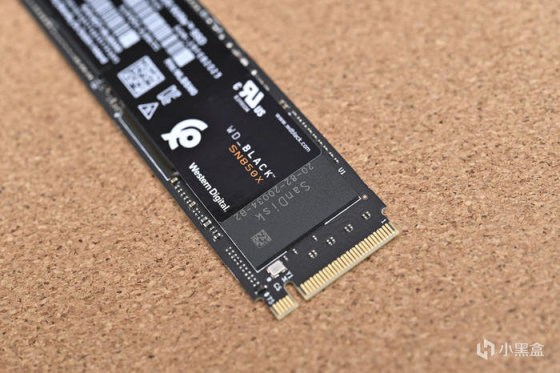

西部数据 WD_BLACK SN850X 采用西数自家研发的 20-82-20035-B2 主控，速度更快，功耗和温度更低，搭配主控依旧是外置缓存方案，配置了 1GB DDR4 DRAM，独立缓存也保证 WD_BLACK SN850X 可以提供最佳的持续性能。搭配了最新的 112 层 BiCS5 闪存颗粒，顺序读取速度提升到 7300MB/s。

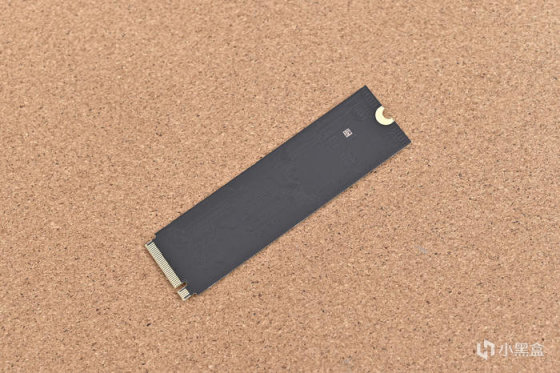

硬盘采用单面颗粒，背面无任何芯片，这就让整体厚度降到最低，可以适配笔记本、PS5 等空间狭小的安装使用环境。

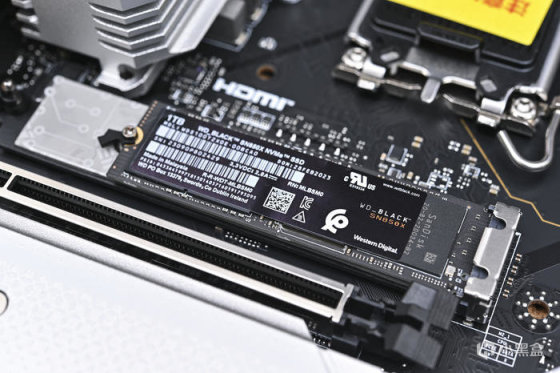

安装到主板上的效果。

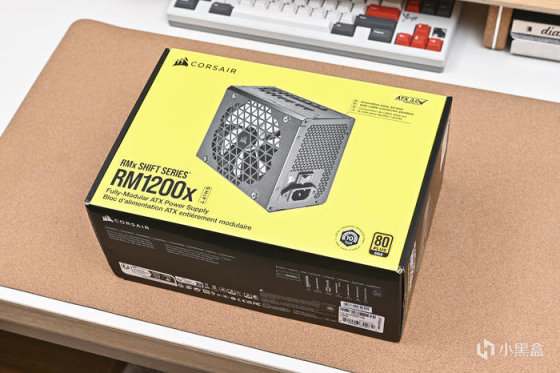

电源来自美商海盗船 USCORSAIR RM1200X SHIFT

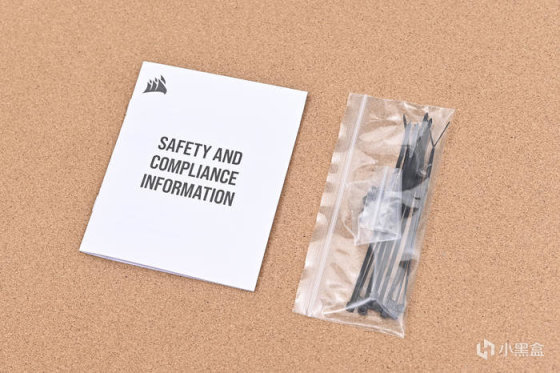

附件方面包括重要信息提醒、理线扎带、螺丝若干。

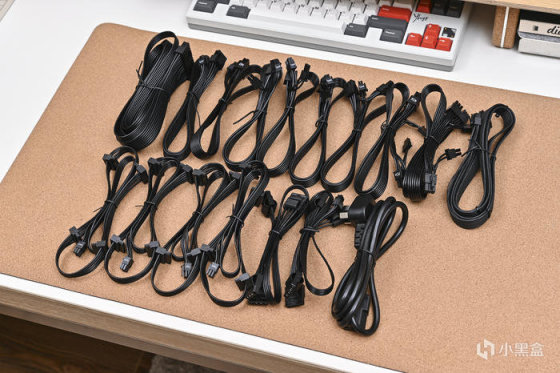

首先是丰富的全模组线材，主要供电模组线材均为黑色软硅胶扁平线设计，线材较柔软易打理，主板 24Pin 线材线序也做了微调更为美观。包含：1x24Pin ATX 连接线、1x12Pin GPU 电源连接线、2x4+4Pin ATX 12V/EPS 12V 连接线、8xPCIe（6+2）Pin 连接线、8xPATA 连接线、16xSATA 直角连接线。

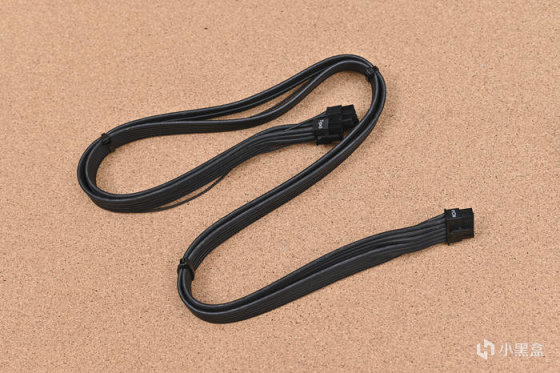

这次美商海盗船 USCORSAIR RM1200X SHIFT 电源针对高端显卡做出了多项专属优化设计，配备了 PCIe 5.0 规格的 16pin 16g HCS 高效电源线，为专门设计，提升了产品规格，比标准 12VHPWR 线材提供更高的功率。3 路 11.7V，10A 电流时为 351W 输出，在电源端通过双 8Pin 接头连接，可实现 702W 的可传输功率，比标准线材的 600W 高出 102W。

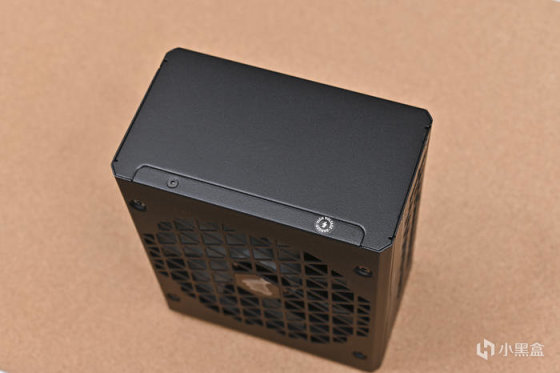

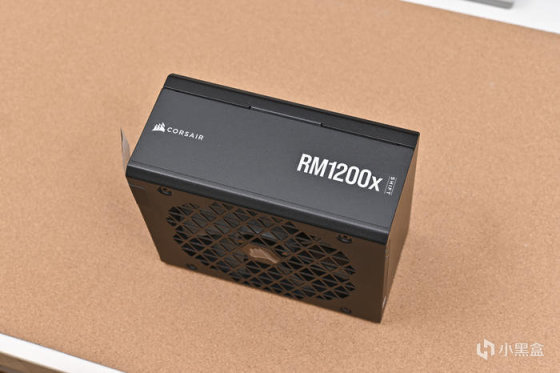

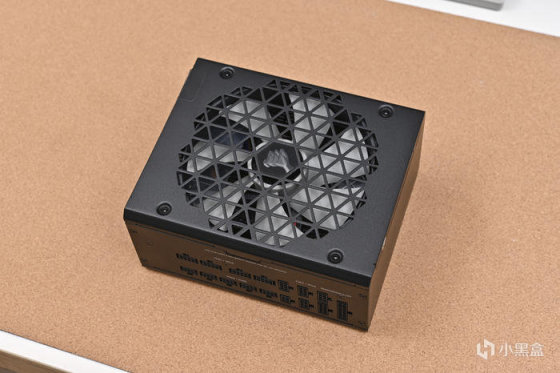

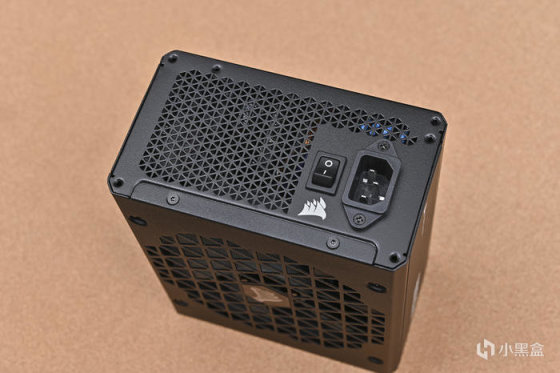

这款电源整体尺寸为：180 x 150 x 86 mm，美商海盗船 USCORSAIR RM1200X SHIFT 金牌全模组电源采用坚固的黑色钢制外壳，外壳风扇侧为三角菱形镂空网罩设计。内置配14cm 流体动力轴承散热风扇，电机规格为DC12V 0.22A，最高转速为1300RPM±10%。采用特别调校的风扇曲线，保证高效能低噪音高稳定性，支持 ZERO RPM 智能风扇停转功能，可在低负载低温的状态下停转风扇，将运行噪音降到最低。支持 0 转速风扇模式，在中低负载时几乎不产生噪音。

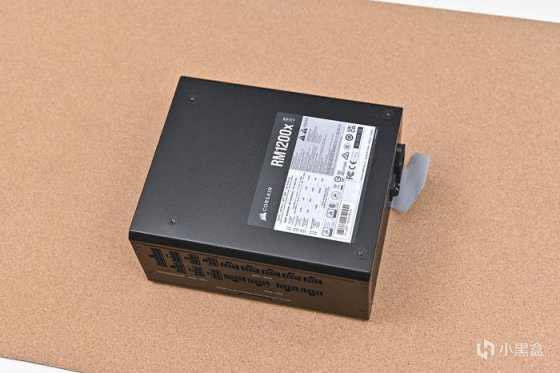

电源另一侧则是铭牌贴纸，标注了产品规格和生产讯息。这款电源通过 80PLUS 金牌和 Cybenetics 双重认证，可达 90% 的转换效率，效率更高，温度噪音更低。采用全日系工业级额定 105℃ 电容提供了纯净稳定的电力和可靠的性能，采用主动式 PFC+ 全桥 LLC 谐振+同步整流 +DC-DC 结构，减少线圈噪音并提升睡眠状态下的能源效率。采用 +12V 为单路输出设计，其中 +12V 的额定电流为 100A，相当于 1200W 功率；+5V 与 +3.3V 通过 DC-DC 从 +12V 转换而出，每路输出最高电流为20A，联合输出功率为 150W。支持 MORDERN STANDBY，可进行超快唤醒，具备超低的待机功耗。质保方面为官方十年质保。

电源侧面左侧为海盗船的 Logo 标识，右侧则标注了产品型号。

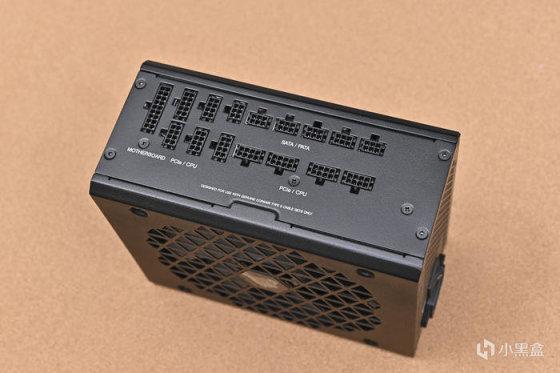

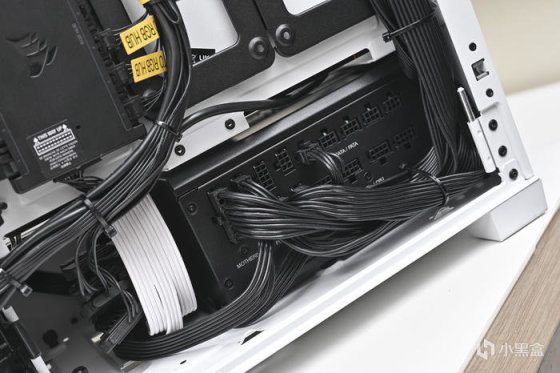

接口方面，海盗船 RM1200x SHIFT 电源采用全模组线材、接口侧置式设计，侧置的模组接口使得电源在连接模组线材时非常方便，不需要拆卸电源即可轻松安装或更换模组线材。为了尽可能地减少宽度，电源的模组接口相比常见的款式是全部进行了小型化，其中 8Pin 接口对应 CPU、PCI-E 以及 12VHPWR 供电，6Pin 接口则用于扩展 SATA 供电和 D 型 4Pin 供电接口。
