硬件杂谈：ThinkPad拓展坞 40A9

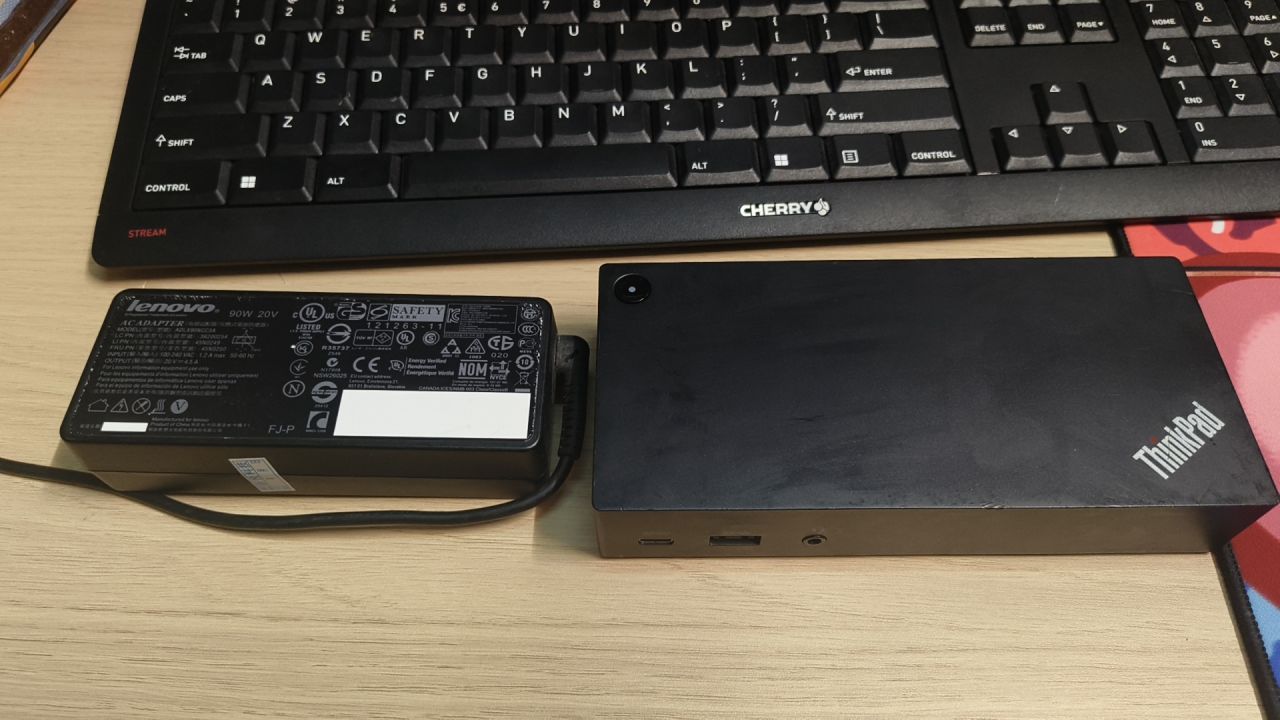

半年之前，我的笔记本缺一个拓展坞，寻遍市面，只看到一堆价格昂贵的分线器，于是转向了捡老物件，最后花89大洋买到了这个型号为40A9 0090CN的拓展坞（后文简称40A9），官方名字叫ThinkPad USB-C Dock。



ThinkPad的拓展坞其实有不少系列，因为做工扎实好用（新品很贵）所以二手很好卖。主要分为底座式拓展坞和桌面型拓展坞，坐式的可以和thinkpad合体，桌面式的就是单独的方盒子。还有一款可以无线连接的拓展坞，型号是40A6，不过限制联想的部分机型才能使用。



当时搜集的方盒形拓展坞/桌面型拓展坞：

40A7 0045CN：ThinkPad USB 3.0 Pro Dock，走DisplayLink，45W电源，不给笔记本充电；

40A9 0090CN：ThinkPad USB-C Dock

40AS 0090CN：ThinkPad USB-C Dock Gen 2，40A9的后继型号

40AC 0135CN：ThinkPad Thunderbolt 3 Dock，雷电3，Intel Alpine Ridge主控

40AN 0135CN：ThinkPad Thunderbolt 3 Dock Gen 2，雷电3，Intel Titan Ridge主控；

40AF 0135CN：ThinkPad Hybrid USB-C with USB-A Dock，DisplayLink DL-6950主控，带PD充电；

40AN Y230CN：ThinkPad Thunderbolt 3 Workstation Dock，230W

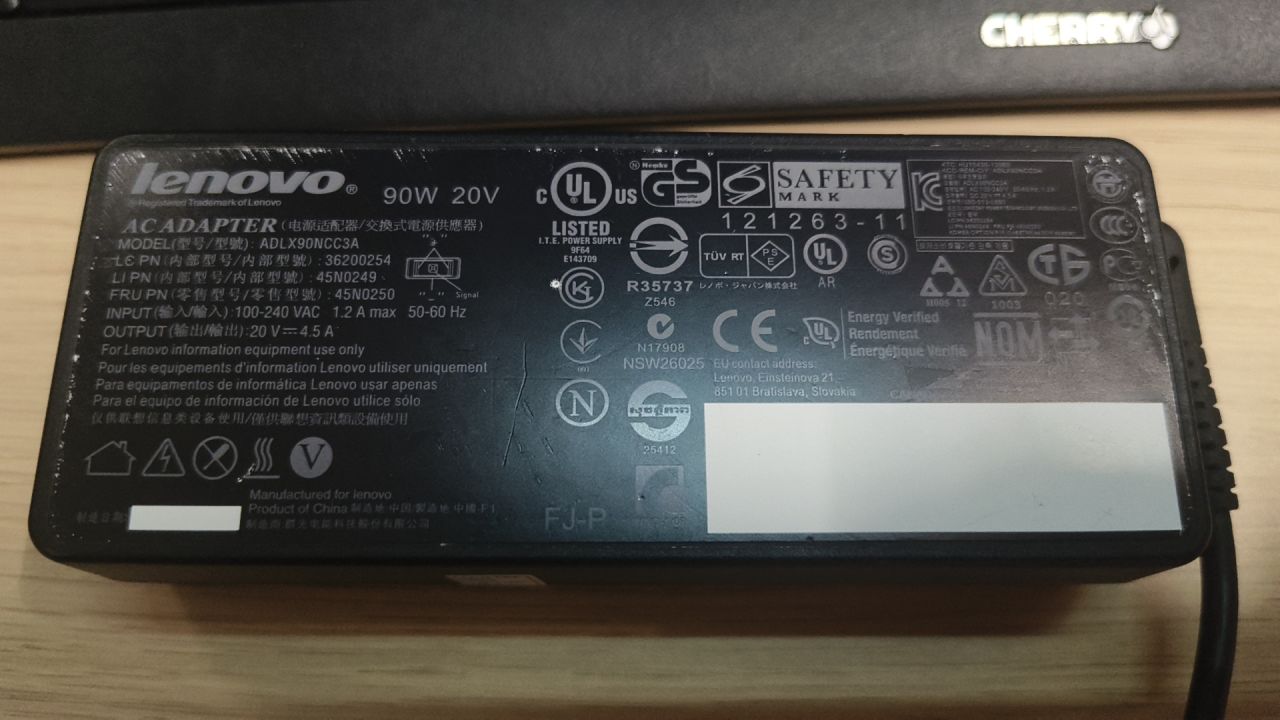

以40A9 0090CN为例，前四位“40A9”是型号，40世代，中间四位“0090”是电源适配器的功率90W，最后两位“CN”是中国大陆地区销售。





40A9的配置：

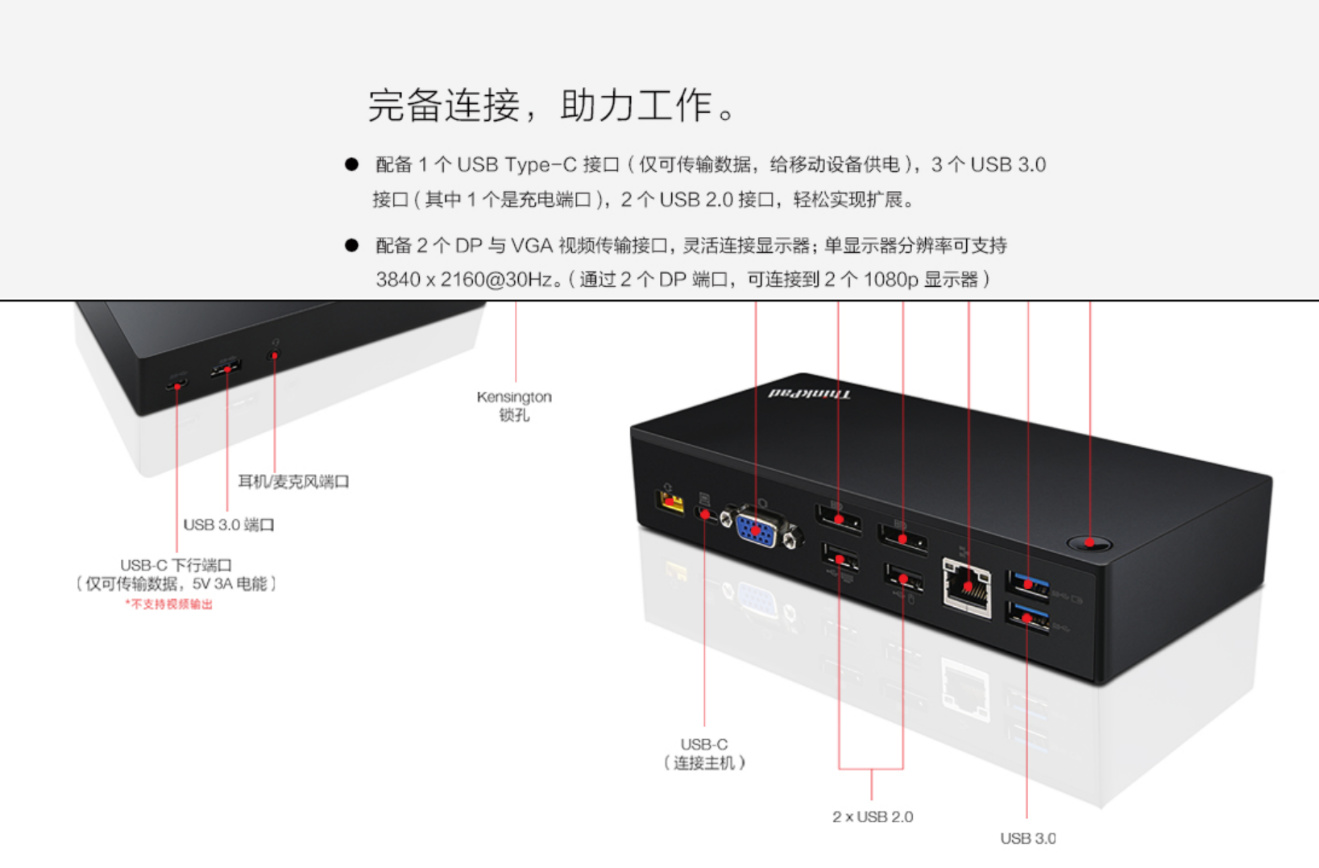

正面接口：

1*3.5mm耳机口

1*USB-C的下行，5V3A供电，不支持视频输出

1*USB3.0

侧面一个Kensington锁孔。

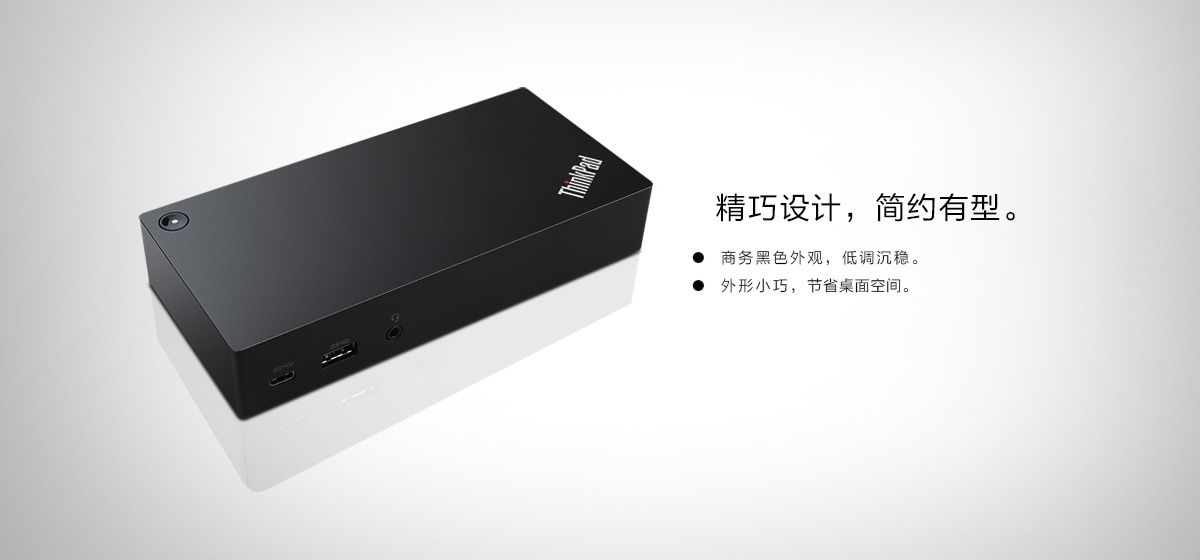

正面图：

Thinkpad ThinkPad USB Type C 扩展坞 (40A90090CN)

背面接口：

2*DP接口（支持4K30hz），大概是DP1.2；

1*VGA（最高1920*1200 60Hz）；

2*USB3.0；

2*USB2.0（官方的图只有一半，这两个口在右边）；

1*lAN口，似乎是千兆；

1×USB-C上行口，接电脑；

1×联想祖传方口，接电源适配器。

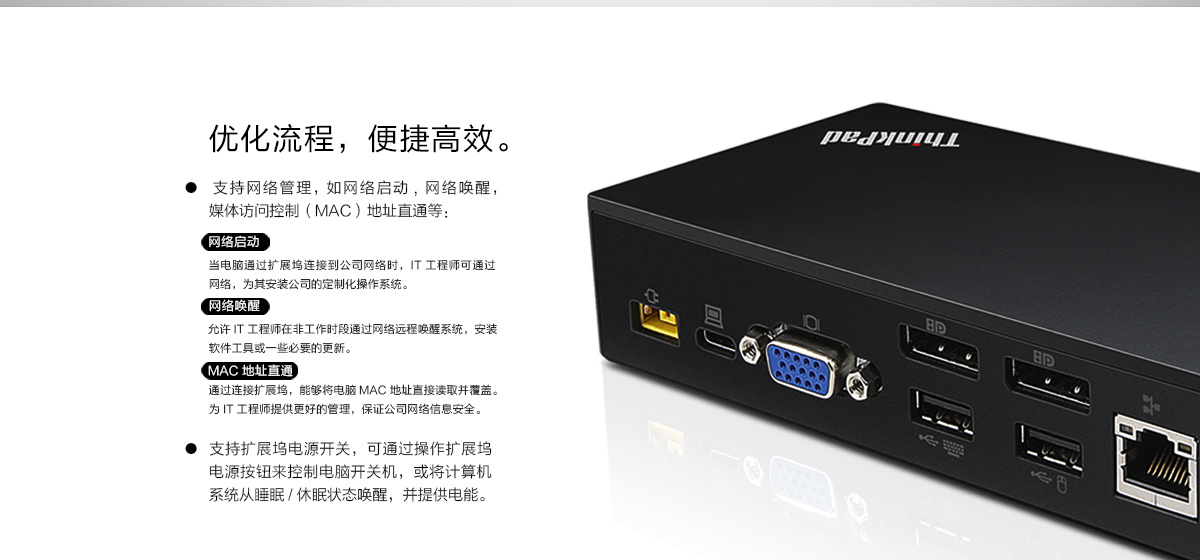

背面图：

Thinkpad ThinkPad USB Type C 扩展坞 (40A90090CN)

由于ThinkPad莫名的图片重叠问题，不知道官方标称的LAN口和VGA口速率。

支持网络管理，如网络启动，网络唤醒，媒体访问控制（MAC）地址直通等：

网络启动：

当电脑通过扩展坞连接到公司网络时，IT工程师可通过网络，为其安装公司的定制化操作系统。

网络唤醒：

允许IT工程师在非工作时段通过网络远程唤醒系统，安装软件工具或一些必要的更新。

MAC 地址直通：

通过连接扩展坞，能够将电脑MAC地址直接读取并覆盖。为I工程师提供更好的管理，保证公司网络信息安全。

支持扩展坞电源开关，可通过操作扩展坞，电源按钮来控制电脑开关机，或将计算机系统从睡眠/休眠状态唤醒，并提供电能。（试了一下，台式机不行，可惜了）。



不写这篇杂谈我都不知道这玩意这么强，可惜就是基本看不到介绍这家伙的文章。兼容性很不错，只要是支持C口，有供电的笔记本基本上都可以用，不仅限于ThinkPad，台式也可以用，但台式的C口大多不能输出视频，等于只当个USB集线器，不如直接用主板上的USB口。

还有就是DP和VGA视频输出：电脑的C口要支持DP Alt Mode（视频输出）。40A9直接用C口的DP信号，不走DisplayLink，所以不用装显示驱动，代价是C口不能输出视频的电脑就没画面。

联想官方提供了固件更新（可以用Lenovo Dock Manager），40A9早期固件还有一个安全漏洞的公告，二手到手后建议刷一下最新固件。



最后附上当时备选的几款OEM拓展坞/大船货吧，不选40AC是因为我的Y9000P没有雷电口。

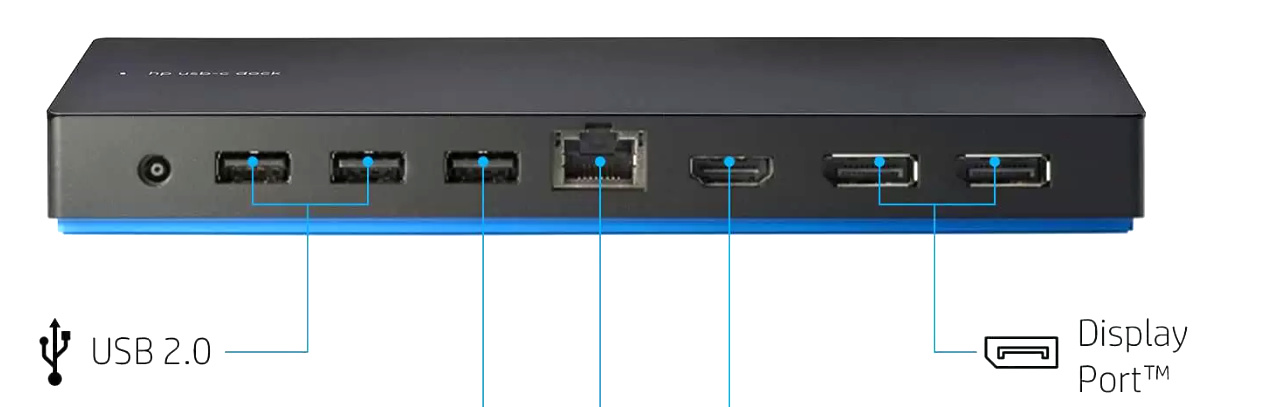

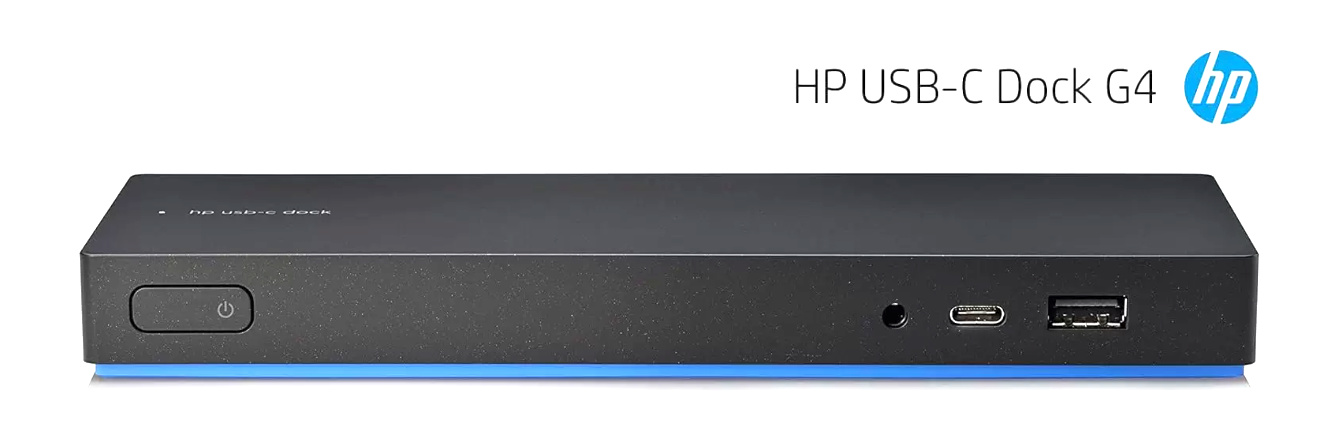

HP USB-C Dock G4：

1*3.5mm耳机口，2*DP1.2，1*HDMI2.0，2*USB3.0，2*USB2.0，1*typce-c。4A1C的配置。最多给笔记本供电65W。

这玩意的拆解文章倒是不少，然而只有一堆卖单盒子的，电源适配器都不翼而飞，怀疑是买椟还珠的戏码。HP这款用的是自家的圆口电源，单独配一个也要花钱，算下来就不便宜了。

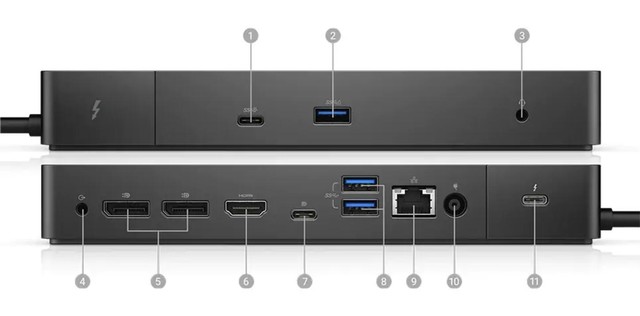

戴尔WD19TB（S）

1*USB3.2gen2的C口，支持DP1.4+HDMI2.0，2*DP1.4，1*千兆RJ45，3*10GbpsA口，2*20GbpsC口.。

正面：1×USB-C 3.1 Gen2、1×USB-A 3.1 Gen1（带充电）、1×耳麦口

背面：2×DP 1.4、1×HDMI 2.0、1×USB-C（可以输出DP）、1×雷电3、2×USB-A 3.1 Gen1、1×千兆网口

180W电源，给戴尔笔记本最多130W，给其他笔记本最多90W

价格要大概200，这玩意我记得我记得它的固件和网卡驱动还要单独装.

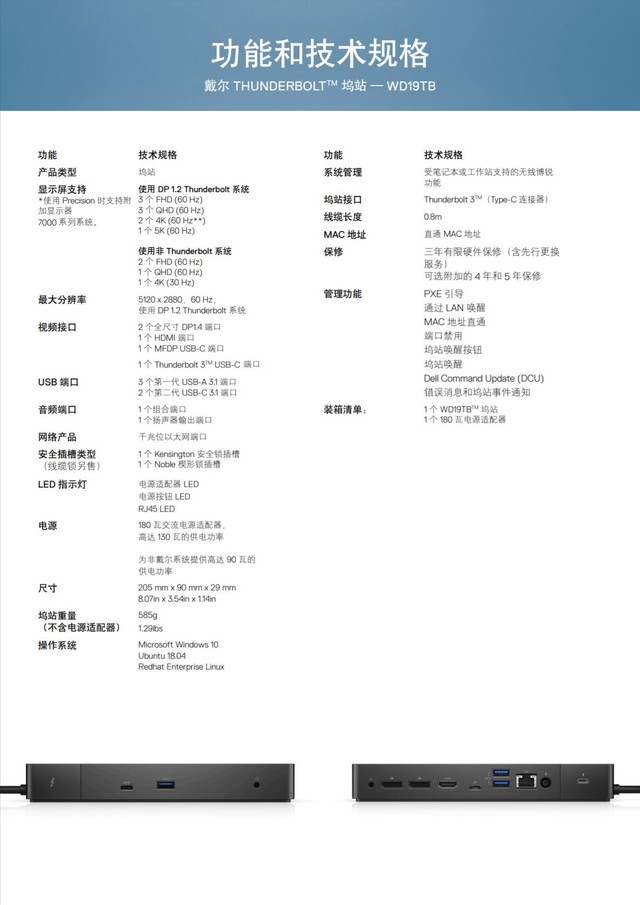

戴尔Thunderbolt坞站WD19TB评测：高阶商用利器

戴尔Thunderbolt坞站WD19TB评测：高阶商用利器

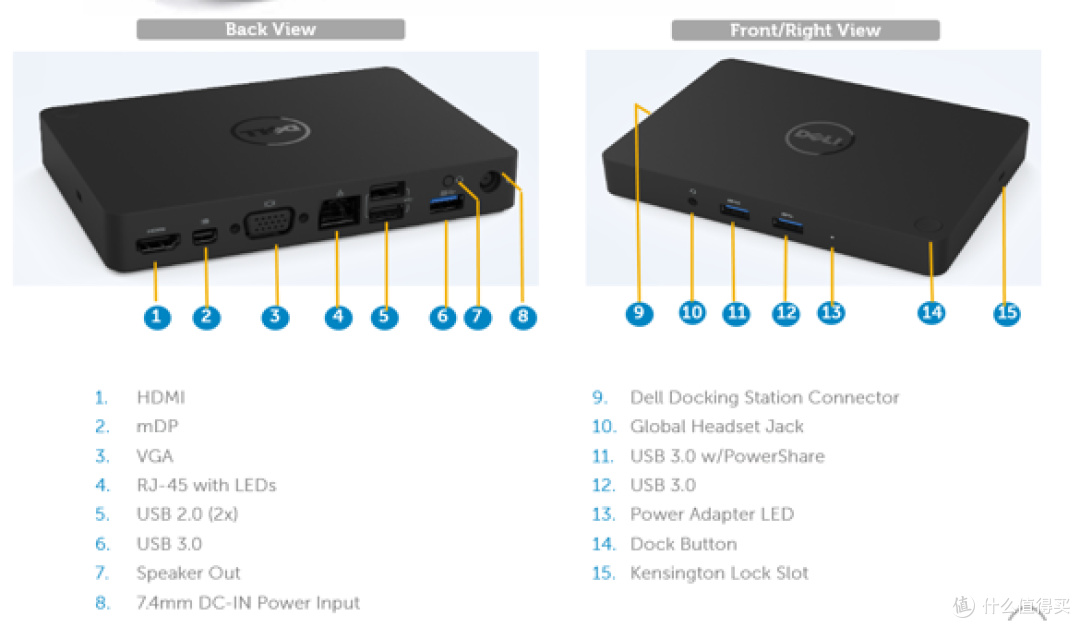

还有戴尔WD15：

1×mini DP、1×HDMI、1×VGA、1×USB-C

- 3×USB 3.0、2×USB 2.0、1×千兆网口、耳机和音频输出

意想不到的惊喜，USB-C 扩展利器——DELL 戴尔 WD15 扩展坞使用感受

二手依旧是电源适配器不翼而飞，只留下一堆盒子本体，据说还有驱动bug（不知是TB15还是WD15）。

Dynabook（东芝0那边卖的不多，买不到也，也就不讨论了。

这个拓展坞用了半年也没什么问题，老ThinkPad的拓展坞质量还是非常不错的。

本文所包含商品不构成购买建议，只是觉得有意思就贴上来。
