科普篇：內存SPD是什麼以及如何查看和解讀

在上文內存的各參數詳解中本人曾列舉出CPU-Z裏的內存SPD信息，但SPD本身是什麼卻並未深入。本文將詳解SPD。

一、什麼是SPD

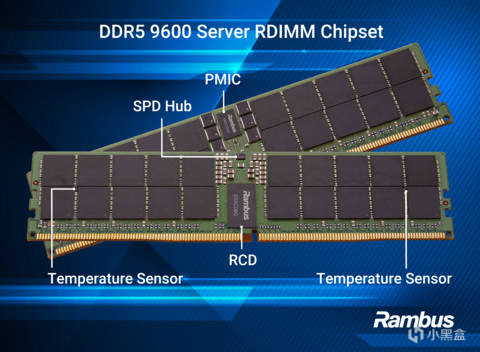

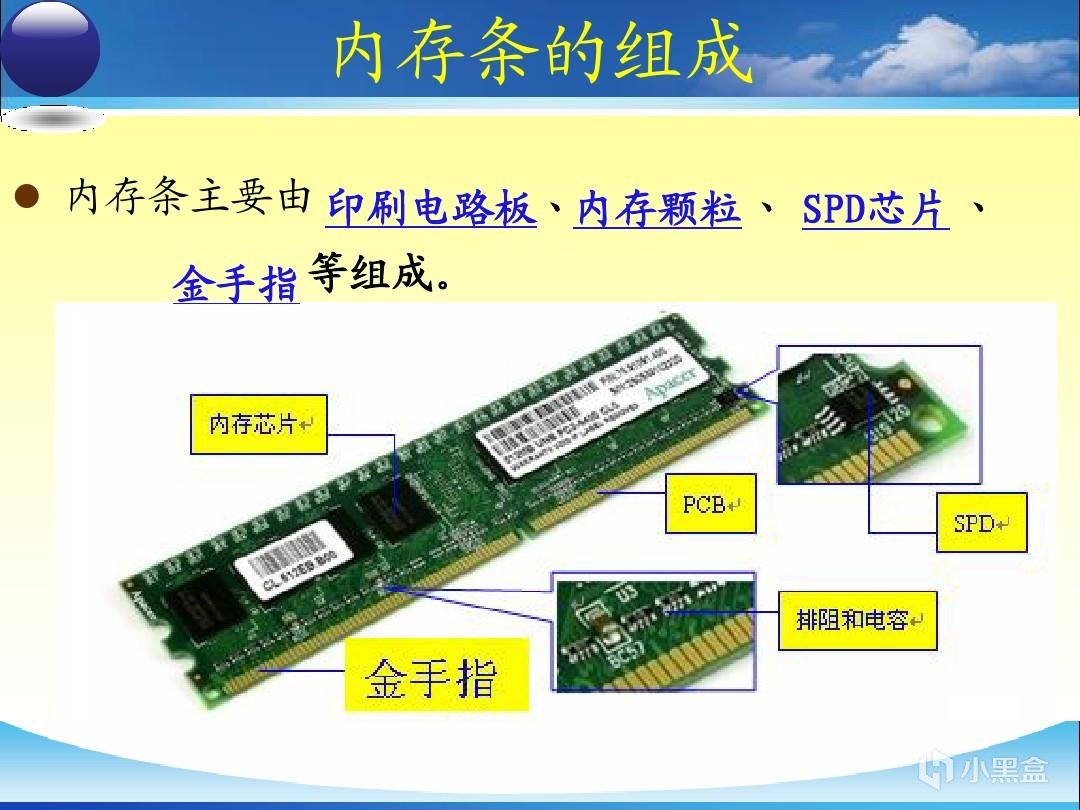

SPD全稱Serial Presence Detect（串行存在檢測），是焊在內存條PCB上的一顆小型EEPROM存儲芯片，通過I2C總線和主板通信。服務器ECC內存、臺式機普通內存、筆記本內存都自帶 SPD。其常見分佈如下——

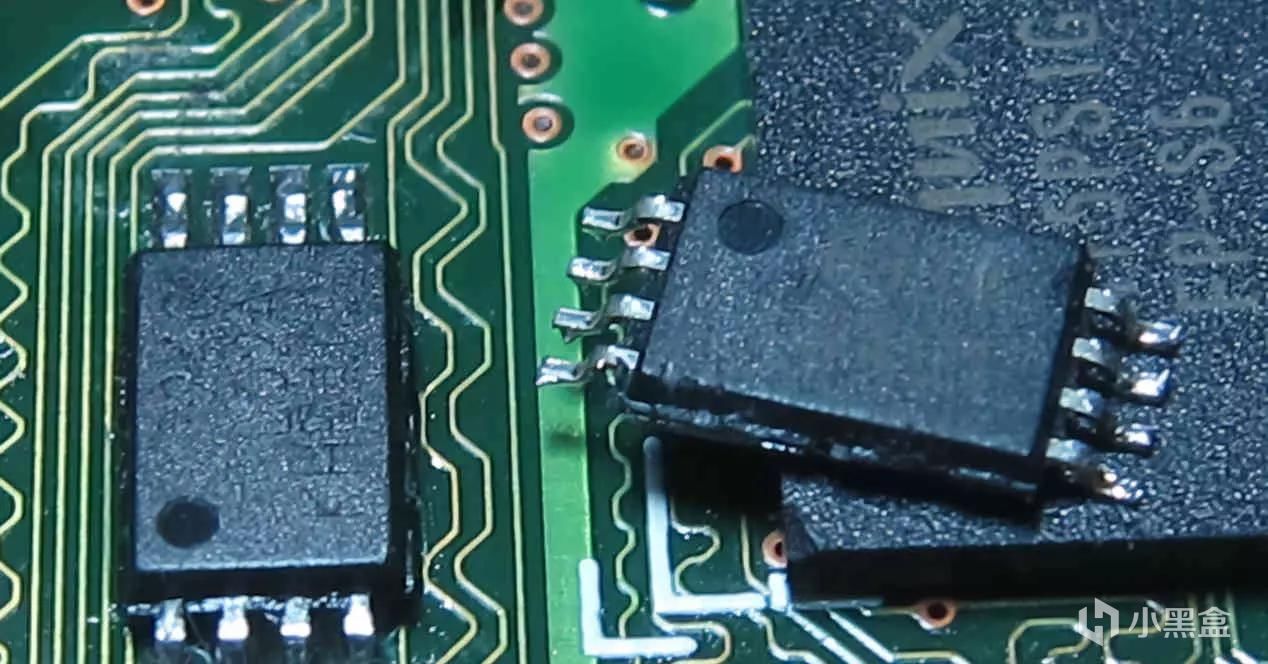

芯片的標準樣貌爲SOIC-8窄體封裝，黑色塑封，側邊8個金屬引腳，容量通常256/512字節。

核心作用：存儲內存條完整硬件參數，主板開機時讀取 SPD，自動匹配內存電壓、頻率、時序、容量等參數，完成內存初始化。

二、如何查看SPD

常用查看軟件：CPU-Z、AIDA64

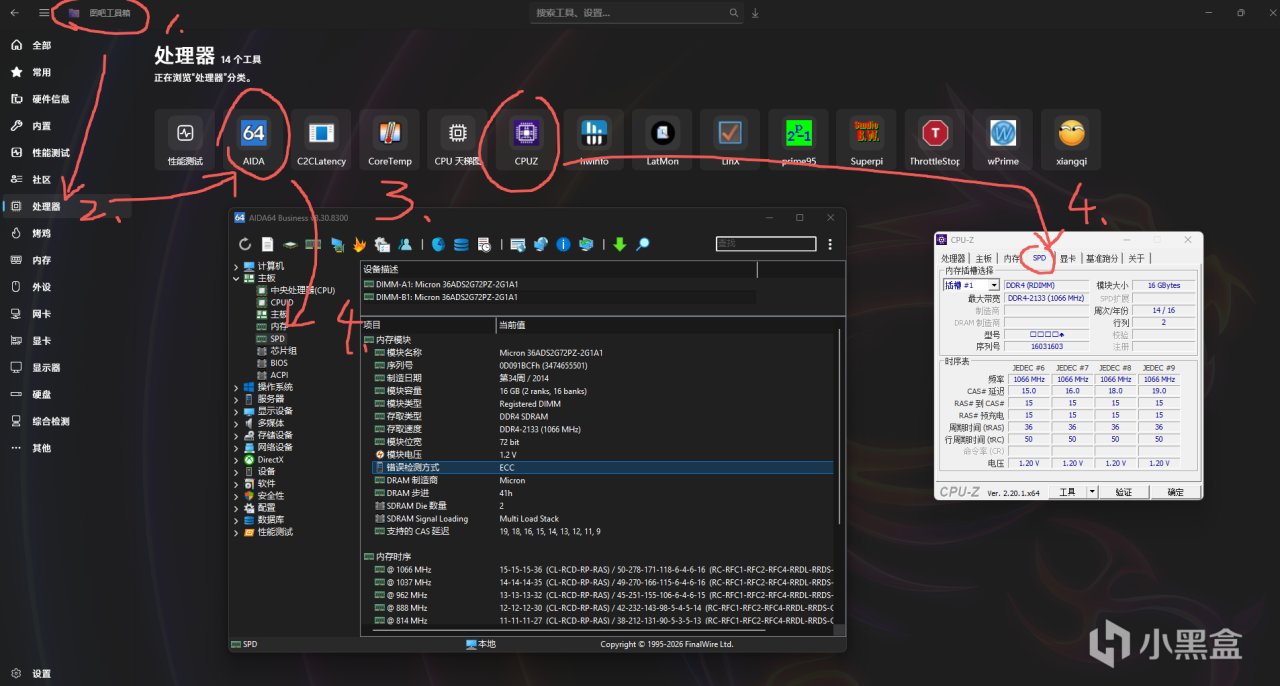

二者都可以在圖吧工具箱裏找到，這裏本人以圖吧工具箱WinUI舉例，在處理器一欄可以看到這兩個工具。他們的查看SPD操作本人將從下圖劃線指出——

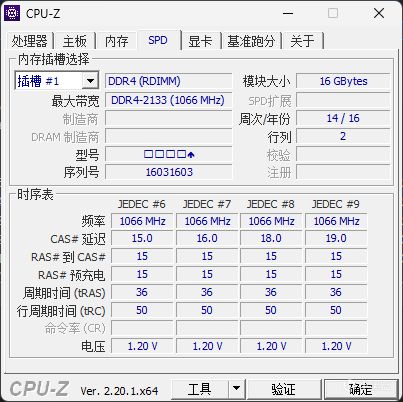

他們都是讀取SPD芯片從而展示出其信息，不同的是CPU-Z由於版本和兼容性問題在識別本人的內存時出現了很多數據的丟失，應該是我的內存是早古服務器ECC內存導致，消費級內存完全可以正確識別。

三、SPD信息解讀

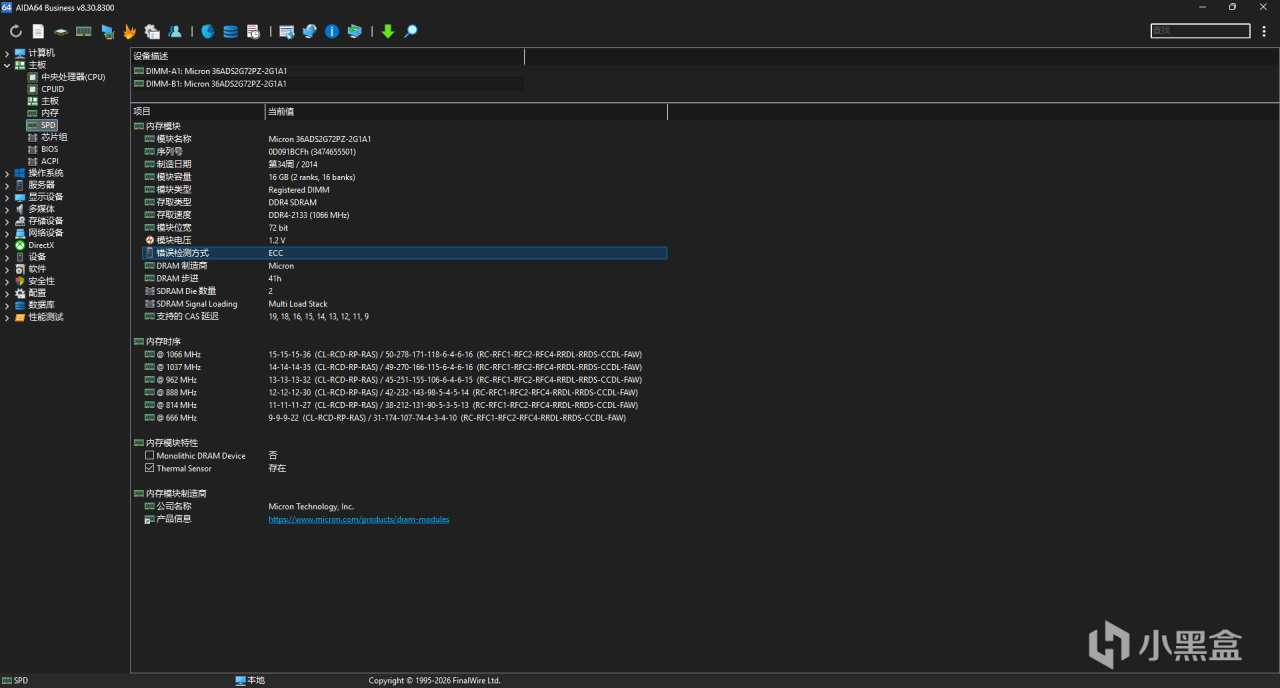

這裏以AIDA64舉例，因爲該軟件展示的內容要全面一些——

模塊名稱：

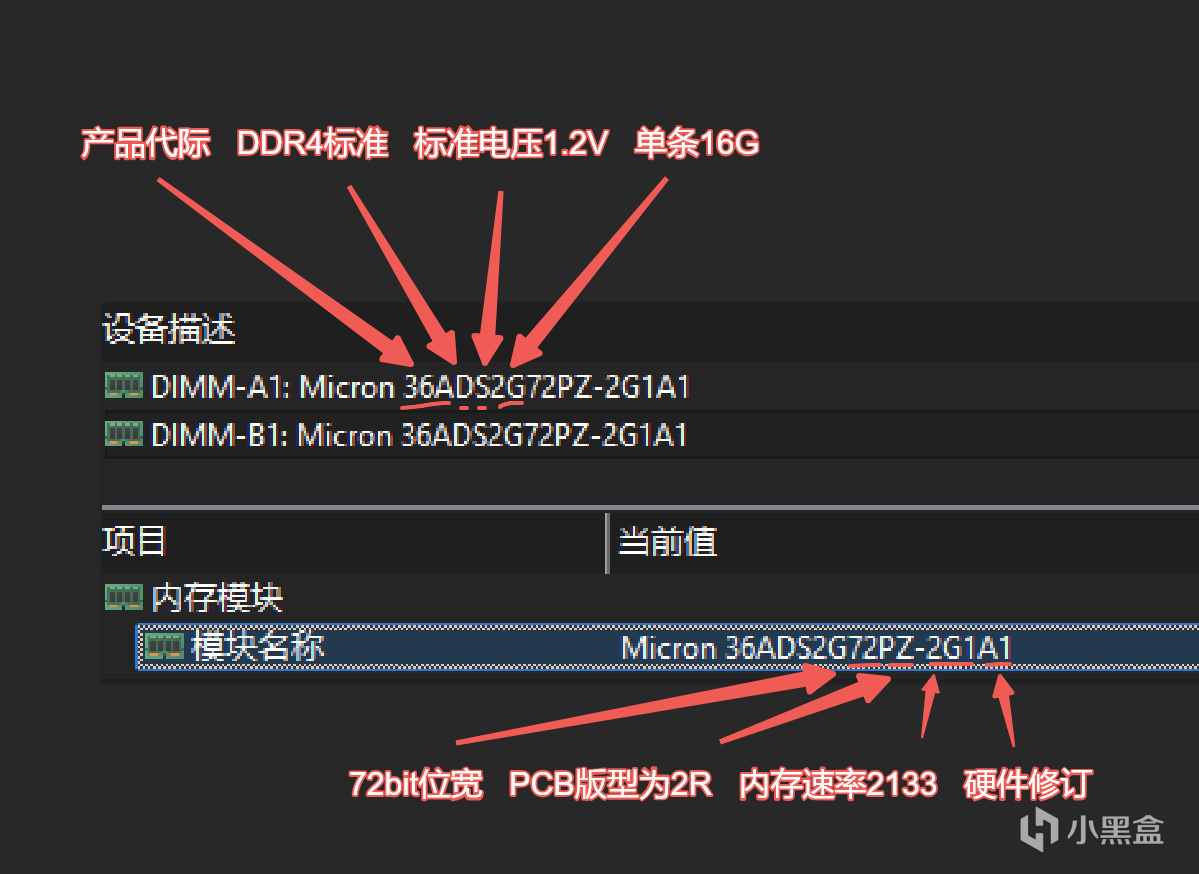

內存條完整料號，內存廠通過一些神祕編碼確定其規格、類型、容量、ECC、版型、速率等全部屬性。例如我這條鎂光的條子，通過一些手段可以解碼如下信息——

當然這只是針對鎂光部分編碼。

序列號：

相當於身份證，是校驗真僞、查詢保修的主要依據。序列號永久燒錄在內存條 SPD 串行檢測芯片 中，無法隨意篡改，但是貼紙可以被更改，驗真僞時需注意。

前半截是鎂光自定義可視化串號，用於人工識別、倉儲、售後登記，印在內存實物標籤上，和 SPD 裏存儲的編碼一一對應。鑑於本人並非專業人士，無法從中獲取有效信息。

後半截是SPD 芯片內原始二進制轉十進制的唯一硬件流水號，是這條內存模組全球唯一標識，每一根內存數字串完全不重複。

還是強調最好不要把料號和序列號漏出來。

我這個內存條倒是無所謂，老靈車了，但是盒友們的新內存或者在保內存一定不要把這些信息漏出來，特異人士是可以通過一些手段分析出一些信息的。最簡單的就是可以僅從該料號即可判斷其可能爲ECC服務器內存條。

製造日期：

很好理解，就是燒在SPD芯片的日期，像我這個十二年老條也是老當益壯——

模塊容量：

前半截指代單根內存條完整可用容量爲 16GB；

後半截，2 ranks（雙秩）指代這條內存內部分2組獨立64bit存儲通道（8bit校驗通道不算其中）；16 banks（存儲庫）DRAM 顆粒內部存儲陣列分組，bank 數量決定內存併發激活讀寫的上限，DDR4內存標配多bank架構，能降低訪問衝突延遲。

模塊類型：

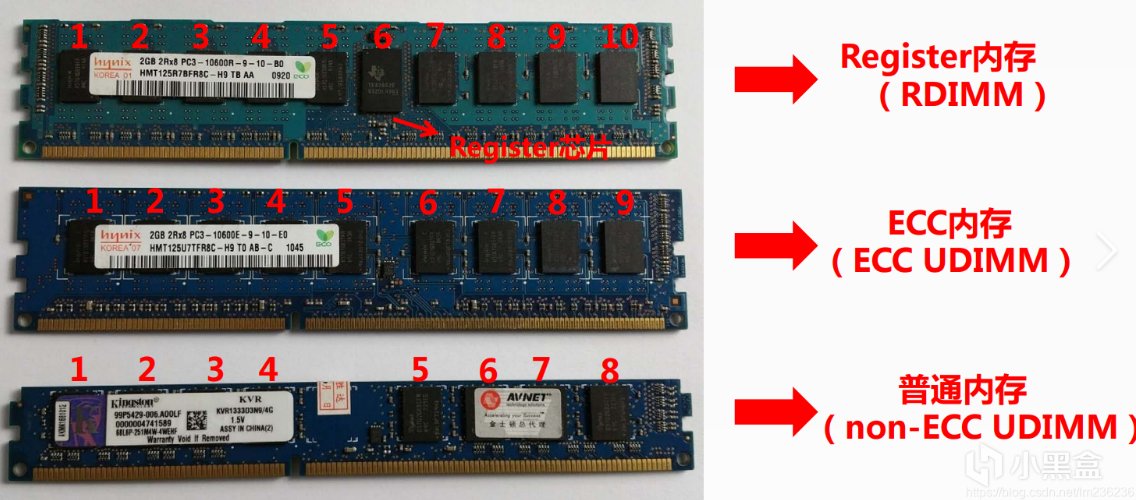

注意區別來了，本人的主機 系X99平臺，可以用ECC內存條，其爲RDIMM 寄存器內存。其內存條上額外搭載寄存器（Register）芯片，CPU 內存控制器發出的地址、控制信號先經過寄存器緩衝再傳給 DRAM 顆粒。

普通消費級內存一般爲UDIMM，部分ITX或筆記本爲SODIMM。該信息主要是供BIOS識別適配：主板芯片組根據SPD記錄的模塊類型，選擇開啓寄存器信號補償、ECC 校驗功能。

存取類型、存取速度：

存取類型即DDR的概念，在內存的各參數詳解有說明。本人內存即第四代雙倍速率同步動態隨機存取內存。存取速度即頻率或速率，2133＝1066MHz*2。

模塊位寬：

注意區別來了，正如前文所述，RDIMM內存一般有標準64bit數據位寬+ECC校驗 8bit=72bit 總模塊位寬。其中8bit ECC 校驗專門存放硬件糾錯校驗碼，不佔用系統可用內存，硬件自動比對數據，單比特內存出錯時即時修復，會帶來極微小延遲提升。

模塊電壓：

模塊電壓是內存條穩定工作的標準供電電壓，該參數存儲在SPD芯片中，主板開機後默認會依照此數值給內存供電。

低於標準電壓時易出現內存報錯、崩潰、藍屏，而小幅加壓則是用於超頻，但長期加壓會加速內存顆粒老化。

錯誤檢測方式：

Error-Correcting Code，錯誤校驗與糾錯技術，是服務器內存硬件糾錯機制，與DDR5世代的On-die ECC（片內 ECC）不同。

當然這只是十分簡單的解釋，消費者無需關心該項，廠商才應該操心如何在終身保固的前提下保證其不出錯。

DRAM製造商/步進：

即顆粒的製造商和步進，顆粒目前只有韓美中能做，鎂光就是美國的。韓國是海力士和三星，中國是長鑫。

步進的話是DRAM晶圓芯片迭代修訂版本，廠商同一代內存工藝下，多次改版優化顆粒成本、良率、穩定性、功耗、時序能力，每一次改版就是一個步進。 至於具體改良了哪些就只能問鎂光了，我不到啊。

SDRAM Die 數量/SDRAM Signal Loading：

這一塊老實說有點深奧了，本人也查了很多資料，目前得到的信息是SDRAM Die 數量指代單條 內存由幾塊獨立晶圓顆粒構成。像本人的內存以雙Die設計。

SDRAM Signal Loading：Multi Load Stack（多負載堆疊）指內存總線上電氣信號負載大小，是RDIMM 寄存器內存專屬電氣參數，普通家用 UDIMM 內存無此項。目的是保證服務器多條內存都能以標稱頻率運行。

這一塊老實說沒普通消費者什麼事情了，天書一說。

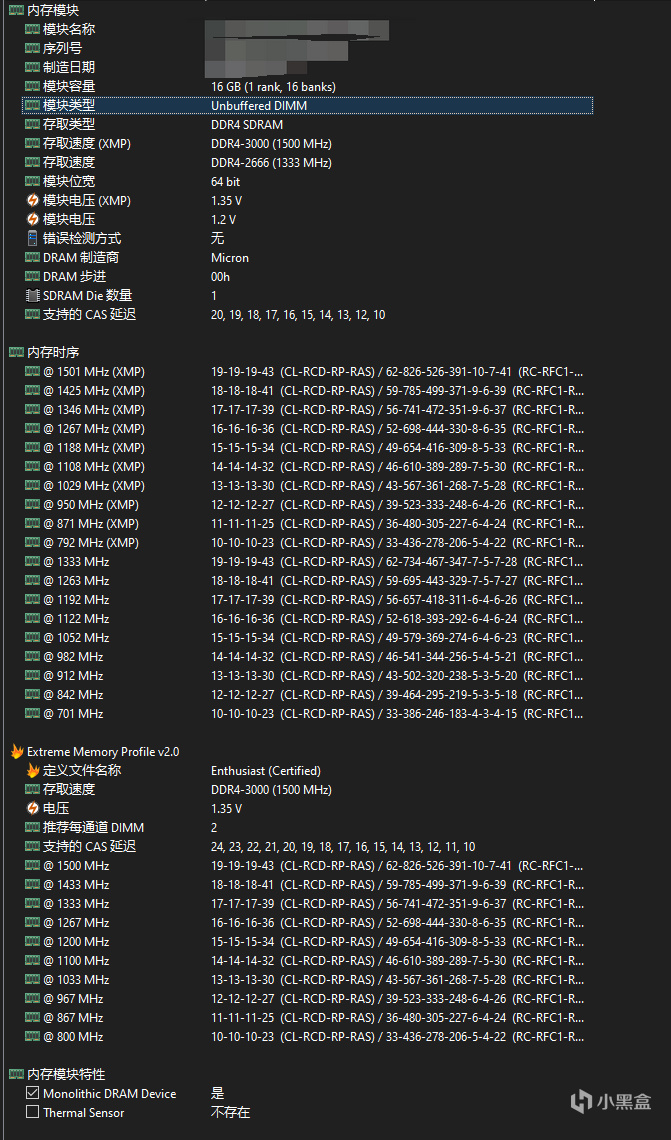

上面內容是本人週末寫的，今天週一上班摸魚找了套消費級內存SPD信息繼續寫，可以看到上文所述在個別地方與ECC內存有一些區別但具體含義並未改動——

時序與XMP相關信息

上圖下方很長一串數字都是其頻率與時序的默認方案（包含XMP）

其中XMP是消費級內存普遍存在的預設超頻，我們可以在SPD裏看到具體的預設信息諸如該頻率下的電壓、速度等。其中需要注意的是推薦每通道 DIMM——

含義爲這條內存的XMP 2.0預設超頻參數官方設計支持每個內存通道插2根內存條。具體到消費級主板上就是一個內存通道一般爲一到兩個內存插槽（X99、X299、X399不算的話）。也就是說主板兩個通道全部插滿，一共4條同款內存，也能匹配XMP到3000MHz。

不過在DDR5世代由於電氣性能要求更高，並非所有D5內存都能四條雙通道開啓XMP。何況當前內存價格如此之高，一般而言兩根即可。

內存模塊特性

Monolithic DRAM Device（單片晶圓顆粒），和SDFRAM Die數量呼應，內存條上每一顆黑色封裝存儲芯片內部只有1塊DRAM Die 裸片。

相比ECC內存的雙Die，單Die在電器信號純淨度、延遲、成本上都更優。

Thermal Sensor（板載溫度傳感器）是焊在內存 PCB 上的溫度檢測芯片，配合 SPD 實時上報內存顆粒溫度，但是一般消費級內存並不會配備這個芯片（成本這一塊沒得說）。內存溫度只能靠主板插槽粗略估算，但是現在的內存都有馬甲，完全不用擔心溫度問題。

寫在最後

SPD作爲參數存儲器，不參與數據讀寫，只負責告訴主板這條內存的硬件規格。身爲普通消費者的我們簡單瞭解就行，畢竟自己花真金白銀買的內存條必須狠狠深入瞭解纔行
