先說結論：該接口曾較爲罕見地存在於部分高端主板，目的是補充供電以緩解主板24pin供電。

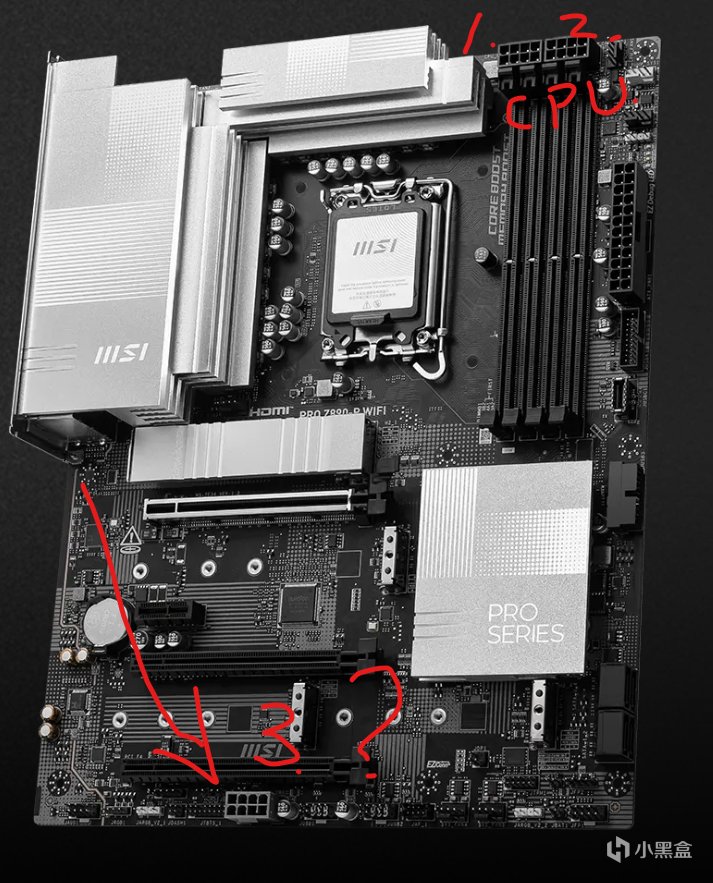

事情是這樣的，在日常實習摸魚時逛到電腦主板區，注意到微星的Z890-P主板除了上方雙8pinCPU供電外，在PCIe插槽下方還有一個8pin供電。
這引起了我的好奇，於是經過一系列自主學習和研究後誕生了本篇文章：
消費級主板上越來越普及的接口：PCIe輔助供電接口
文章將從該接口的發展、特點以及到底需不需要接入進行將要探討。
PCIe輔助供電接口的發展
資料顯示該接口又名PCIE_PWR1，主要給PCI-E插槽供電。在服務器領域其實司空見慣。但在消費級該接口其實一直存在於一些高端主板，而在整個800系主板中則頻繁出現。

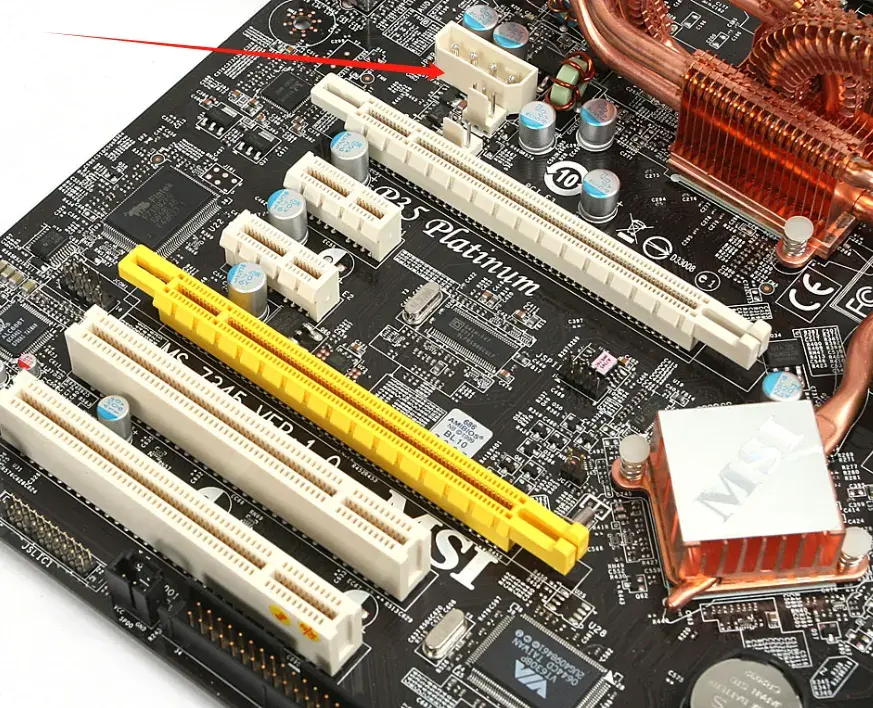

進一步研究發現其實早在十多年前主板上就有用大D口作爲輔助供電，只是當時大D口輸出能力較低，而現在的8PIN能提供至少150W的額定功率，通過該供電口，主板能更好的駕馭雙顯卡及各類擴展的設備供電需求。

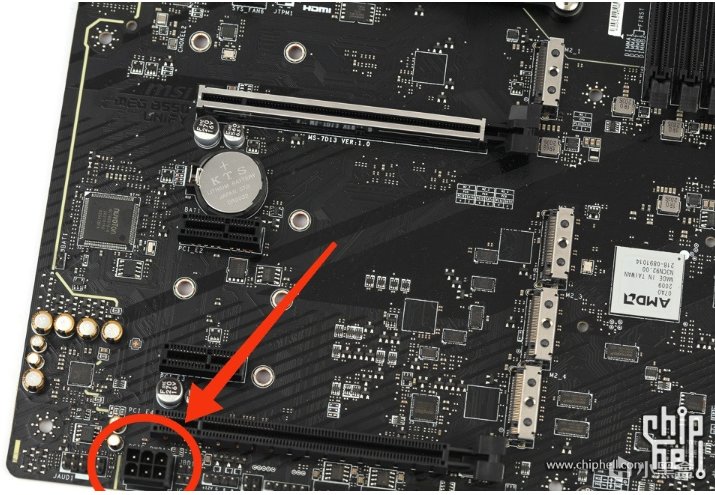

當然近些年其實也有6pin的輔助供電主板——
PCIe輔助供電接口的特點

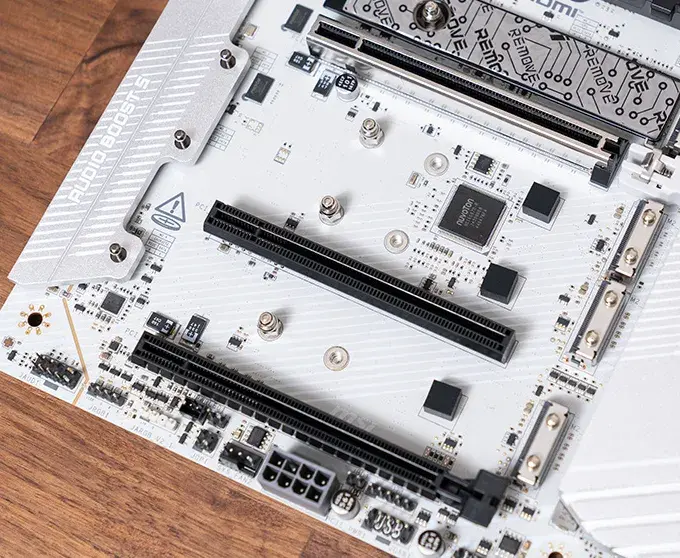

首先一定要注意：就微星的這款主板而言，該8pin接口與顯卡使用的8pin接口相同，也就是說必須使用顯卡8pin供電線接入電源。實際上大多數帶該接口的主板也遵循該原則。

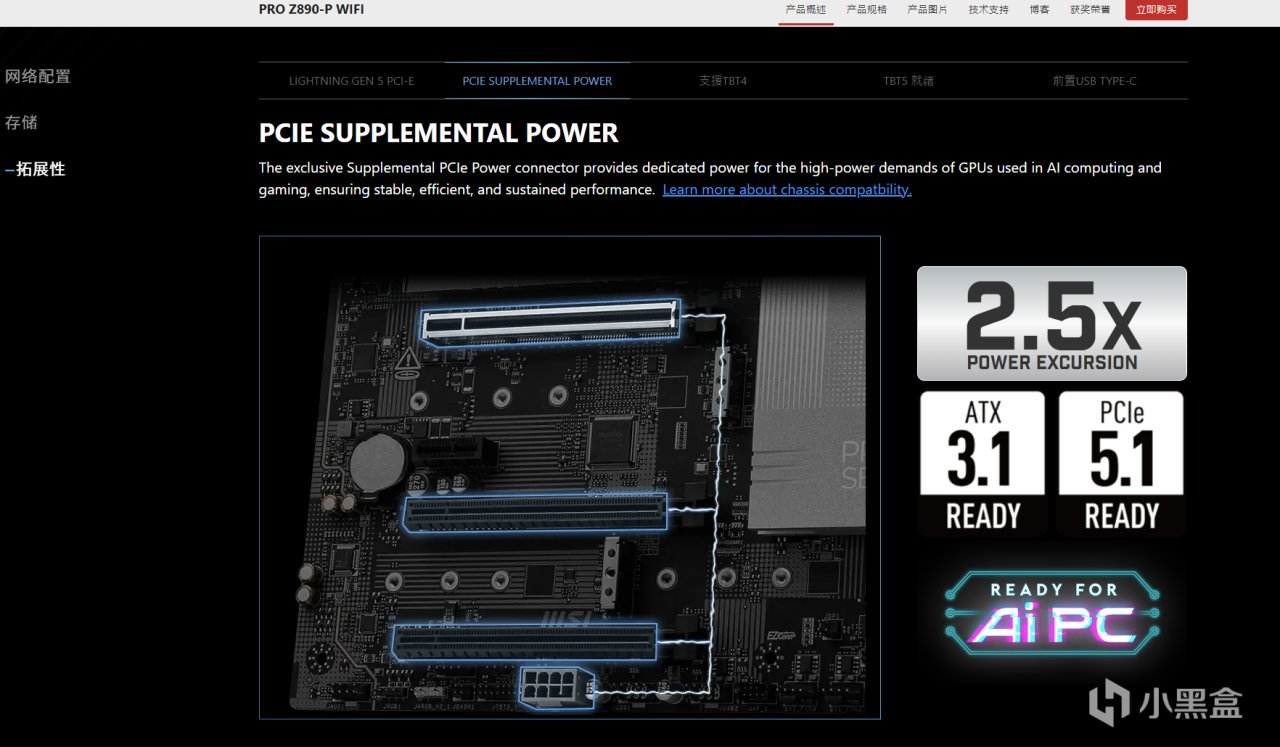

其特點是輔助主板24pin對PCIe插槽的供電，在ATX3.1和PCIe5.1標準下共計最高可供應至150W

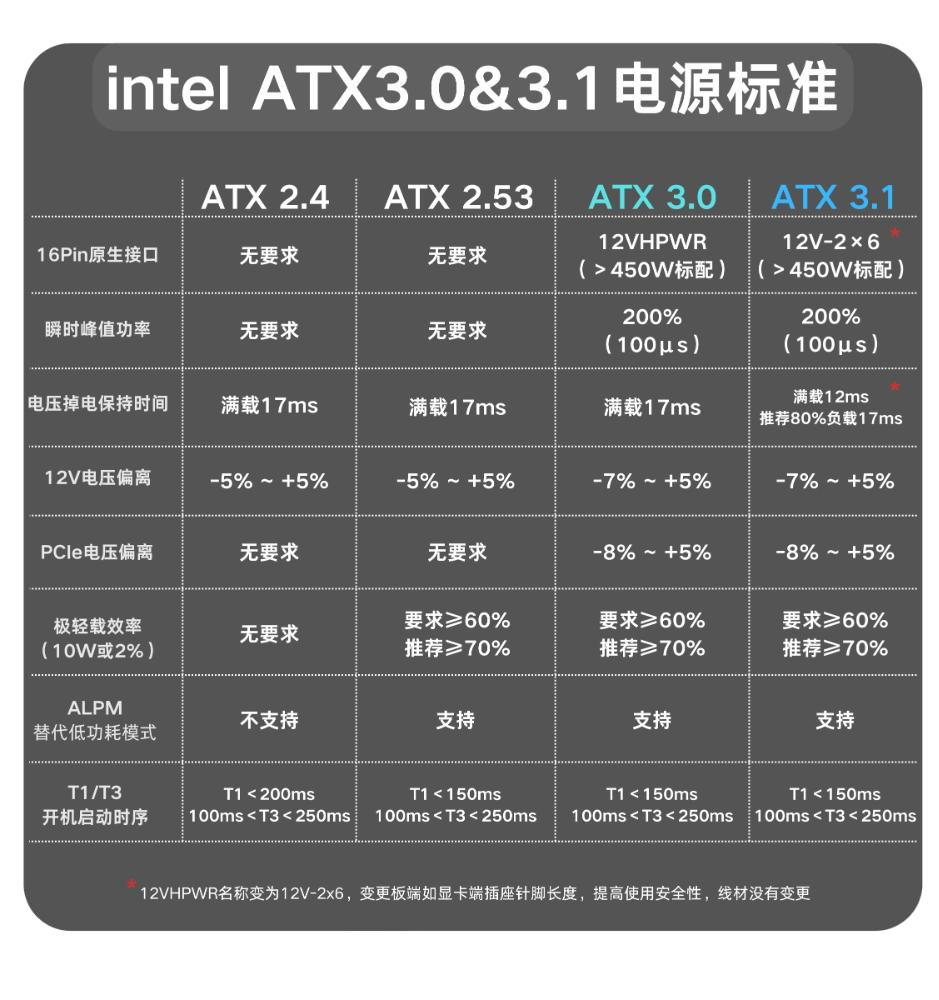

補充研究：關於ATX3.1規範
ATX 3.1不僅規定了電源和 12+4 Pin 接口的峯值負載，對主板 PCIe 插槽的瞬時供電能力也提出了 2.5 倍要求。可哪怕是這樣，隨着風扇與 RGB 接口逐漸增多，ATX 規範主板 24Pin 接口供電能力受到的壓榨又進一步提升。
那麼到底需不需要接入該接口呢？
這裏分幾種情況——
引用一下帖子：微星x870e暗黑那個主板上的PCIe供電需要插嗎（侵則刪）

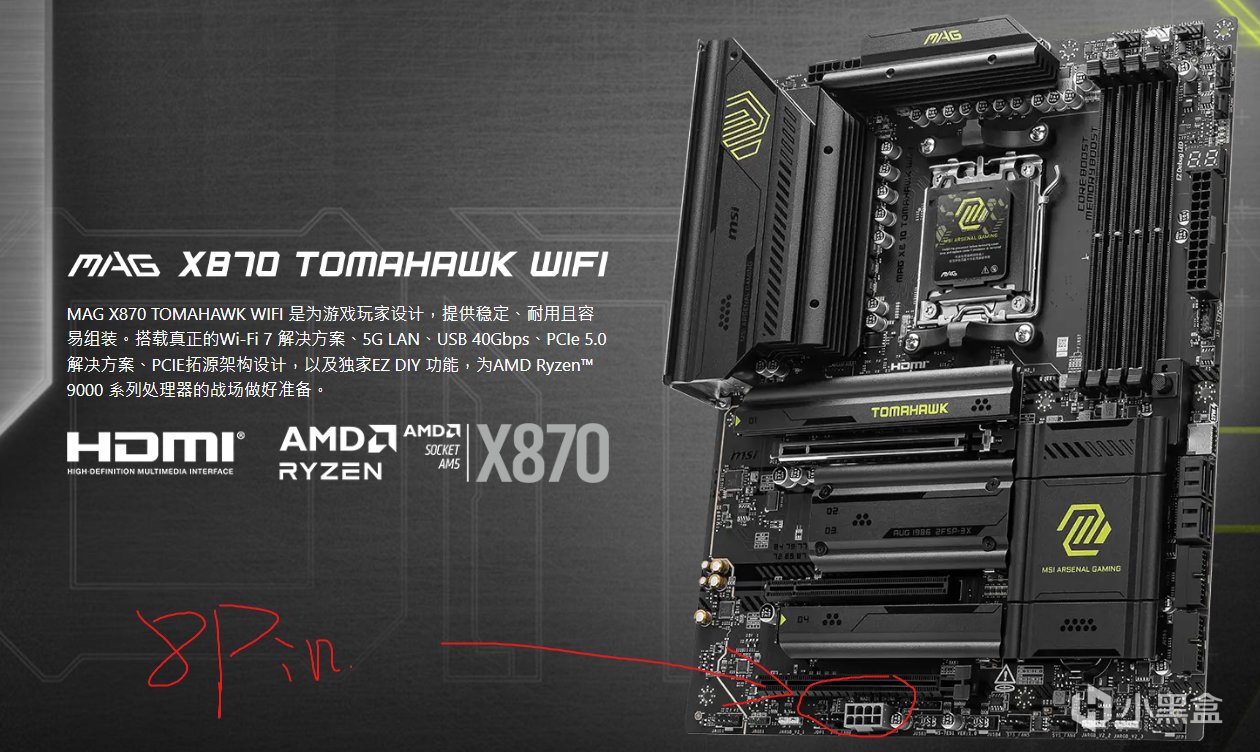

以MAG X870 TOMAHAWK WIFI“戰斧導彈”爲例，其風扇接口最大功耗 132W，RGB 接口最大功耗 36W，PCIe 插槽常態下需支持 66W、瞬時 165W，而可承受 14A 的 24Pin 接口僅提供 168W 支持。
搭配上支持PCIe8Pin補充供電後，該主板的這部分供電能力之和達到 420W，即使在最苛刻的條件下也能平穩運行，能承受英偉達 GeForce RTX 4090 超頻或多卡系統的負載。
那麼這種情況下就必須接入PCIe輔助供電了，當然不接的話最多是功率受限，一般不會引起燒燬風險。

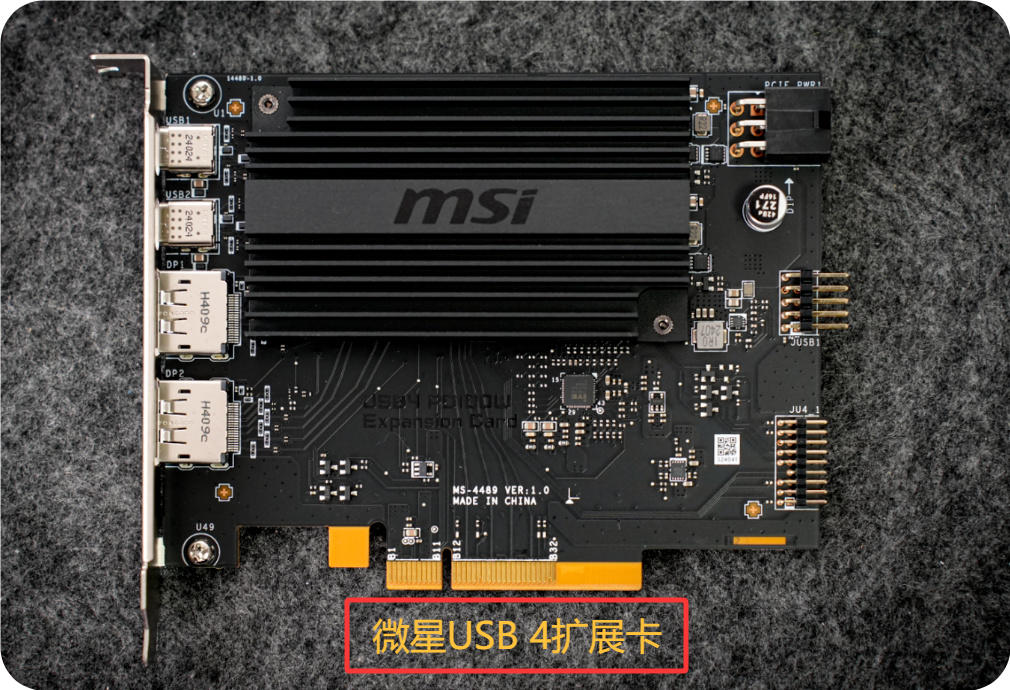

另一種情況則是插入了諸如C口擴展卡、M.2擴展卡等大功率擴展卡，在功率未達上限時，此時可選擇接入，視爲一層保險，減輕24pin壓力，長久使用嘛日常愛惜很重要。

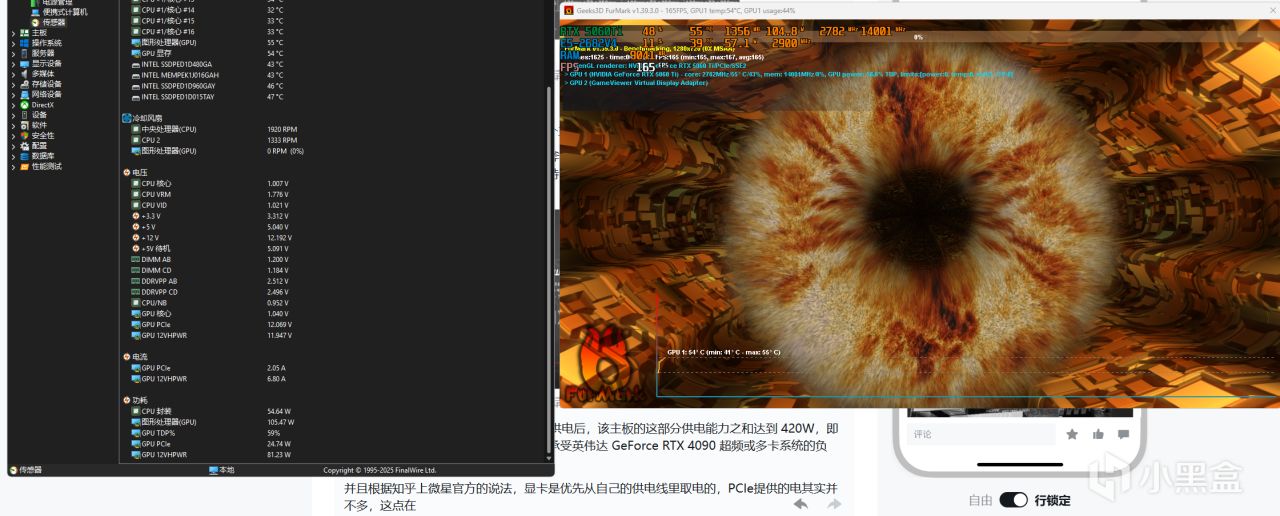

最後一種情況就是買的大板但只插入了顯卡，RGB、風扇等也稀少，則完全不需要接入該接口。並且根據圖吧大佬和微星官方的說法，顯卡是優先從自己的顯卡供電線裏取電的，PCIe提供的電其實並不多，這點在我自己現場烤雞中也能證實——
由於我鎖幀165所以沒跑滿哈哈
寫在最後
其實這次的硬件研究只是一時興起和紙上談兵，專業性和權威性其實是不夠的。大家看一樂就行了，歡迎指正與補充。
對於一個還在X99平臺的小垃圾佬來說這些主板和新興科技可能要等到十年後才能入我的眼了，屆時的DIY裝機市場又會是什麼樣呢？
