今天裝一臺高效散熱的 ATX 中塔機箱——酷冷至尊 CoolerMaster TD500 Mesh V2 星曜白。TD500 Mesh V2 整機尺寸：499x210x500mm， 採用 Cooler Master TD 系列經典幾何元素，搭配最新研發的 CF120 ARGB 風扇，精密衝孔網保留大量進氣並且具有同時過濾灰塵的特性。兼容性方面，全機身可安裝多達七顆 120mm 風扇且前面板與上蓋皆可以安裝 360mm 水冷排，塔式風冷支持最大 165mm，顯卡最大 410mm（40 系均可支持）。隨機箱附贈了一個 GEM 捷魔多用途桌面配件，可理線藏線，可懸掛耳機、手柄，讓用戶以時尚的風格保持桌面整潔。
硬件方面採用最新的 13 代平臺，搭配 13700K 主板選擇了擁有 20+1 供電模組（90A）的華碩玩家國度 ROG MAXIMUS Z790 HERO，顯卡則是來自影馳 GeForce RTX 4080 16GB 星曜 OC，採用 18+3 相全貼片數字供電，安全且兼顧散熱，純白色的外觀也是白色主體裝機好選擇，內存搭配使用了影馳星曜 DDR5 6400 32GB（16Gx2），支持 intel、AMD 雙平臺，支持個人送保，終身保修；固態硬盤同樣來自影馳名人堂 Hof Pro 30 PCIe 4.0 1TB，5 年或 1000 TBW 的質保；散熱選擇了酷冷至尊炎神 PL360 Flux White Edition 一體水冷，全新設計的雙腔體冷頭設計，ARGB 環繞式光圈燈效，和加厚的鰭片水冷排，散熱效能更強；電源使用了安鈦克 NE850W 金牌，7 年質保。好了，介紹這麼多，下面進入裝機環節。
硬件配置清單：
CPU：intel i7-13700K
主板：華碩玩家國度 ROG MAXIMUS Z790 HERO
顯卡：影馳 Galaxy GeForce RTX 4080 16GB 星曜 OC
內存：影馳 Galaxy 星曜 DDR5 6400 32GB（16Gx2）
SSD：影馳 Galaxy 名人堂 HOF Pro 30 PCIe 4.0 1TB
電源：安鈦克 Antec NE850W 35 週年紀念版
散熱：酷冷至尊 CoolerMaster 炎神 PL360 Flux White Edition
機箱：酷冷至尊 CoolerMaster TD500 Mesh V2 星曜白

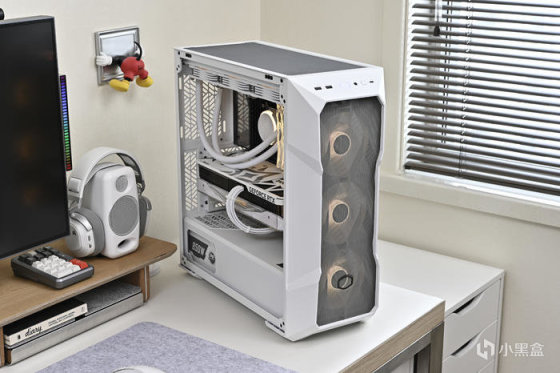

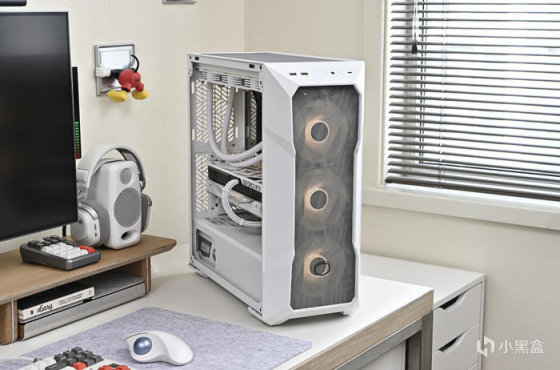

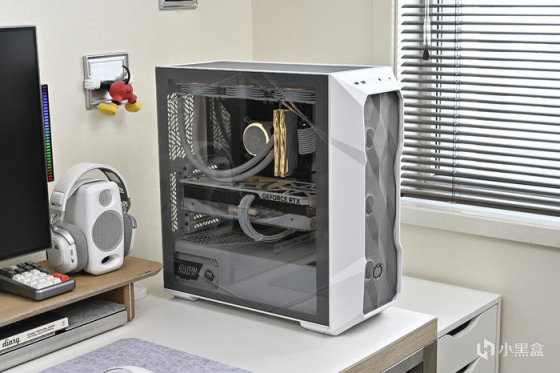

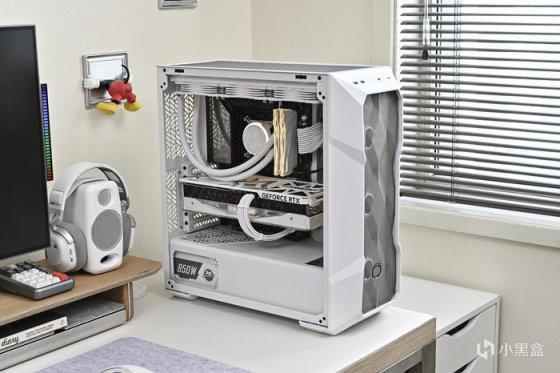

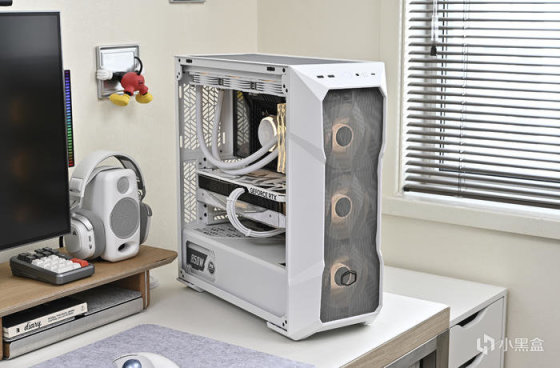

一、整機展示。
整機白色調，淡金色 RGB 燈效（R238，G232，B170）點綴。

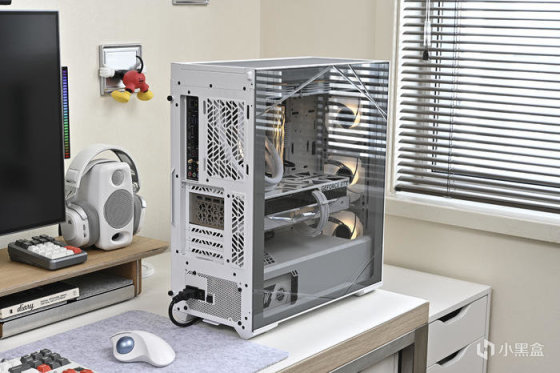

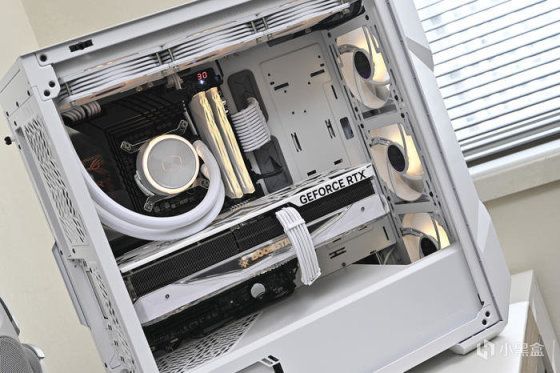

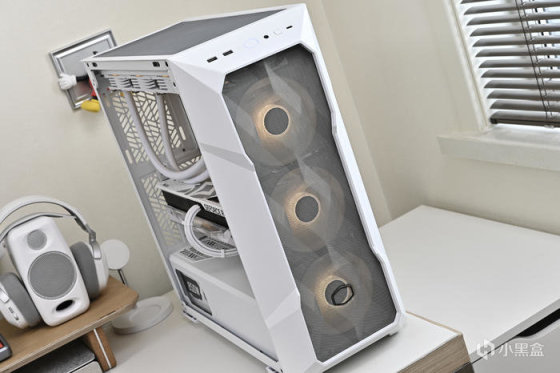

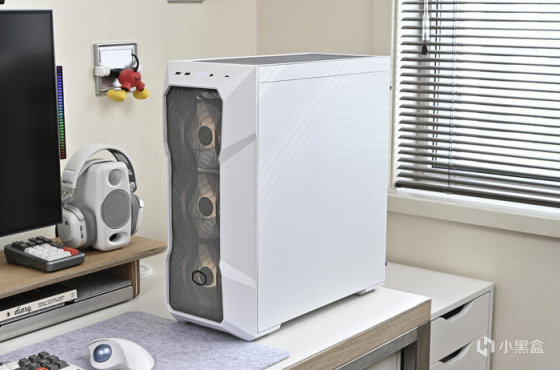

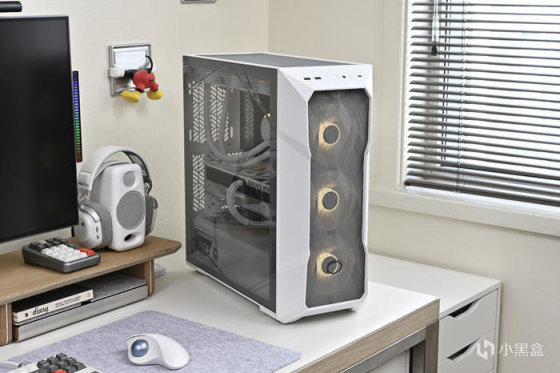

以下爲主機各角度展示。
前面板採用灰色多邊形網孔幾何立體面板，精密衝孔網技術打造，前面板不僅擁有大量進氣的特性還能同時有效過濾灰塵。
機箱左側板採用灰色免工具鋼化玻璃。採用面工具拆裝設計，表面刻有水晶紋理，安裝便利，若有搬運需求，使用者可以另外加裝一顆螺絲加強固定側板，確保移動過程不滑落。

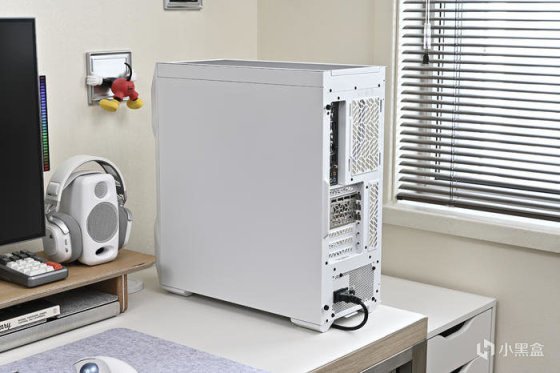

機箱背側爲整面鋼板。

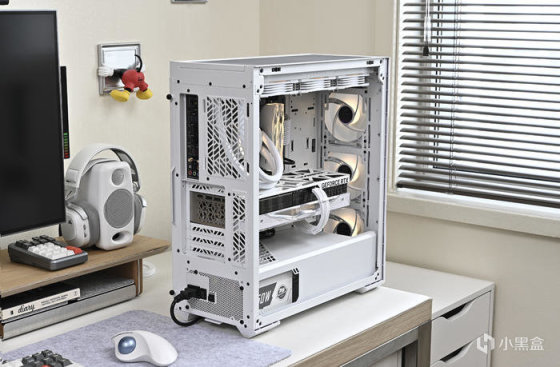

主板側展示。

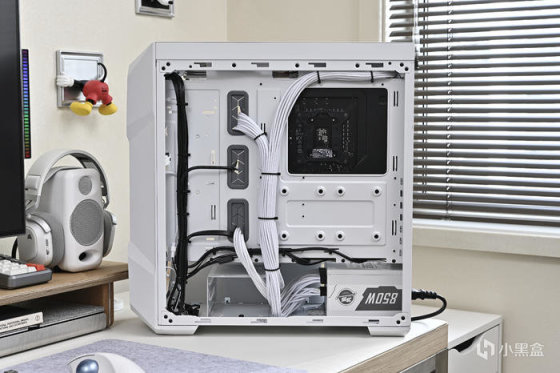

背線展示。機箱預留扎線位合理，擁有 19mm 背線空間，輕鬆理線。
前面板三顆 CF120 ARGB 燈效。

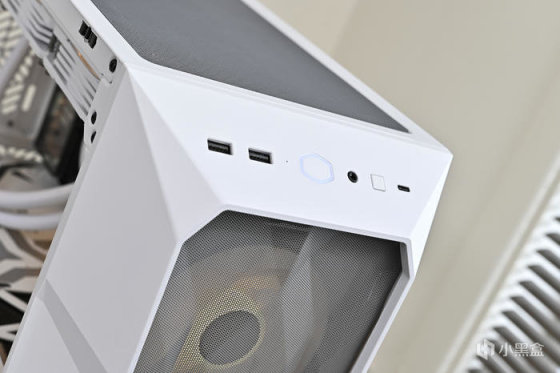

前置 I\O 在機箱前面板頂部，從左到右分別爲：2 x USB 3.2 TypeA Gen 1 、1xHDD 指示燈、1x 開關機鍵（環裝電源指示燈，白色燈效）、1x3.5mm 複合音頻接口、1x 重啓鍵、1x USB3.2 Gen 2 type C。

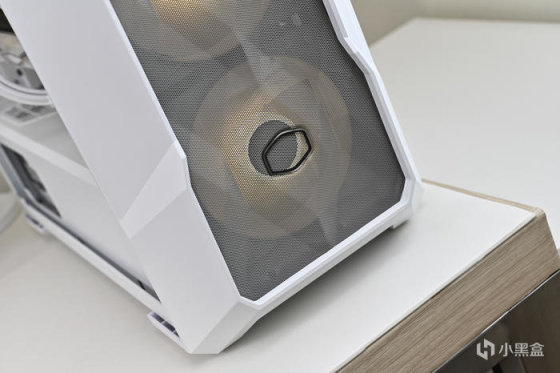

位於前面板下方的酷冷至尊圓環狀 Logo。

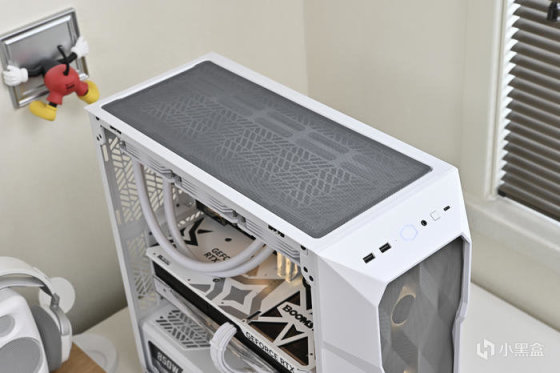

機箱頂部灰色通風 Mesh 網孔設計，磁吸式防塵網方便拆洗。
鋼化玻璃側板表面刻有水晶紋理，透過鋼化玻璃內部硬件燈效有一種朦朧美。

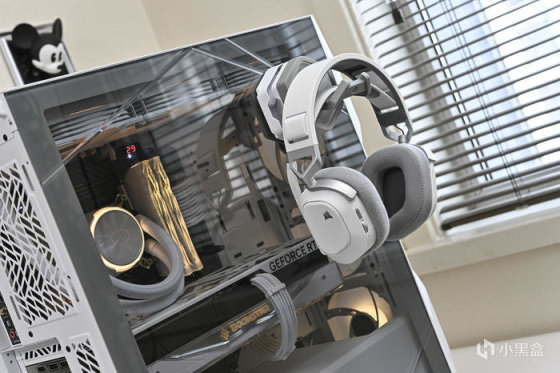

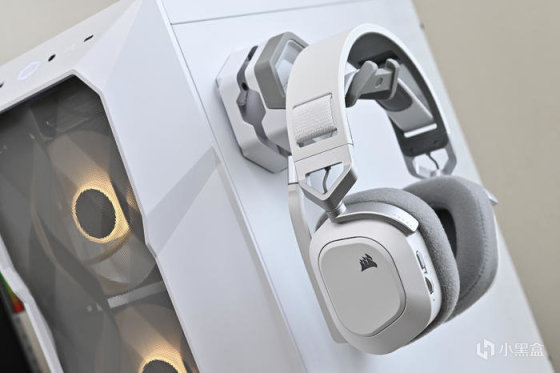

隨機箱附贈了一個 GEM 捷魔多用途桌面配件，讓用戶以時尚的風格保持桌面整潔。

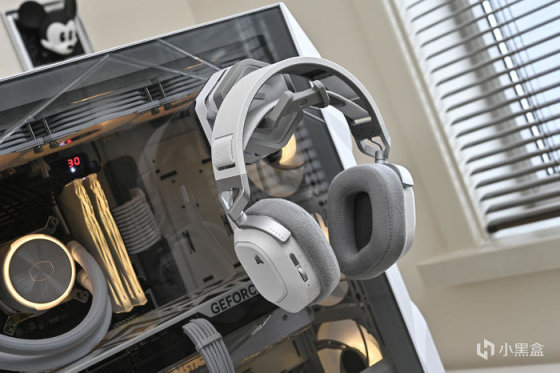

免膠帶安裝方式， 有無磁力的表面皆可安裝；高負載能力，可承受最大2kg負重；橡膠支撐臂帶來額外防護，保護外設不被刮傷；內置理線槽 ，讓桌面理線更加方便的同時還能接上外設充電。配合橡膠磁吸硅膠板可吸附在玻璃側板上。
遇到鋼鐵表面，則無需磁吸底座直接可以吸附。

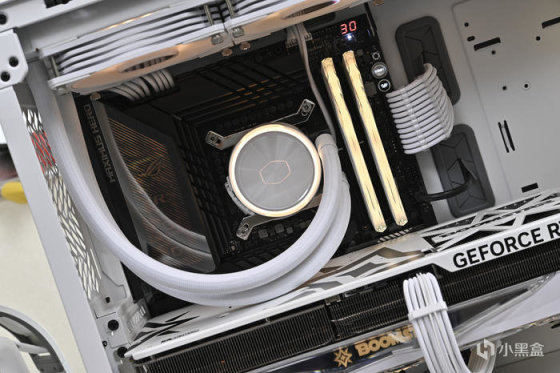

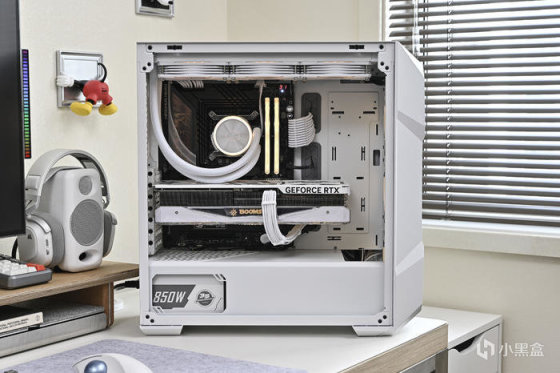

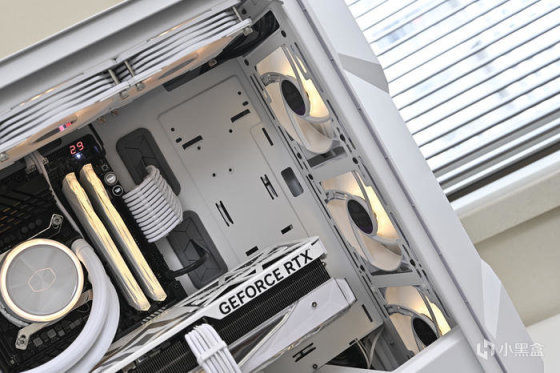

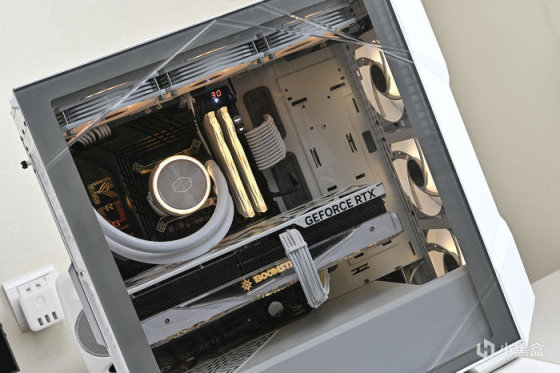

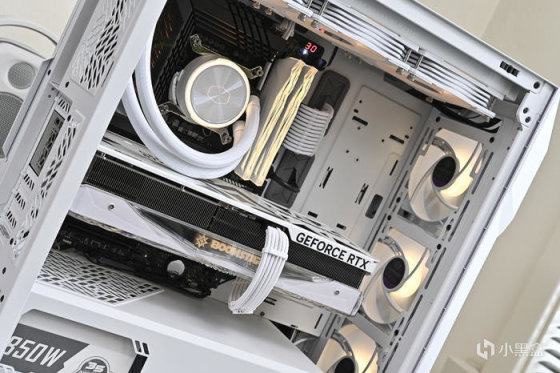

打開鋼化玻璃側板，來看機箱內部各硬件情況。

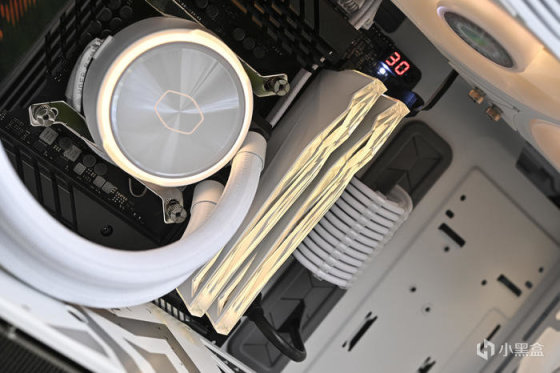

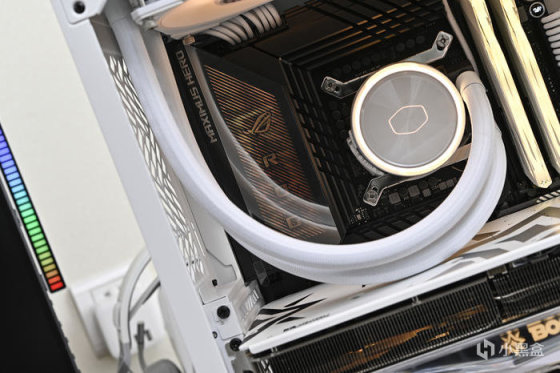

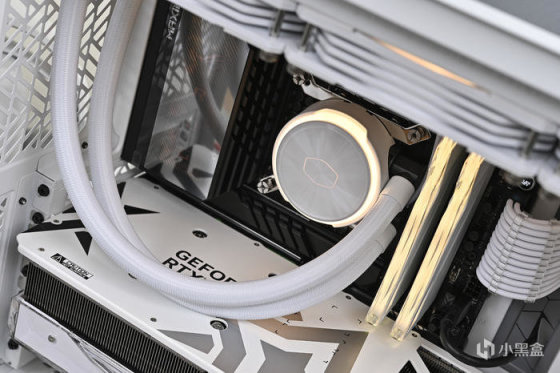

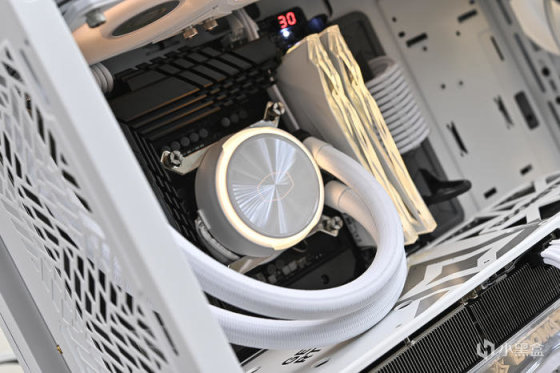

酷冷至尊炎神 PL360 Flux White Edition 冷頭燈效。
採用二代 ARGB 環繞式燈效設計，中央是酷冷的 Logo。
上蓋採用奈米壓印花紋工藝，質感強烈。

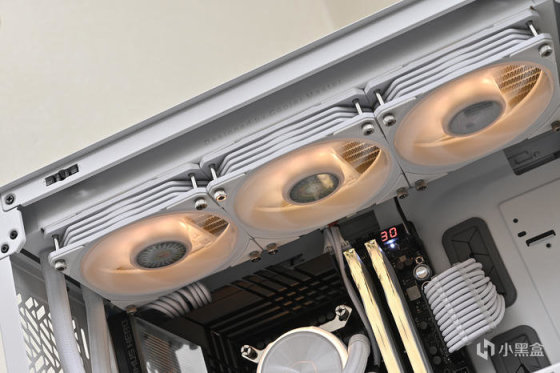

冷排標配三把全新 ARGB 燈效的高性能連葉旋渦扇燈效。
ROG MAXIMUS Z790 HERO 供電 I/O 散熱裝甲單面鏡+LED 點陣燈效。加入 Polymo 動態燈效，可同時呈現 2 種圖案，可呈現 ROG/HERO 兩種圖案，並支持動態效果，可變幻絢麗多彩的個性圖案。
影馳星曜 DDR5 6400 32GB（16Gx2）燈效。這款內存頂部幾何切割斜面的水晶 RGB 柔光罩，內含 8 顆高亮 RGB 燈珠，1680 萬種色彩選擇。
同時，內存燈效默認採用極光效果，預設多種燈效模式，支持各大主板廠商燈效同步。

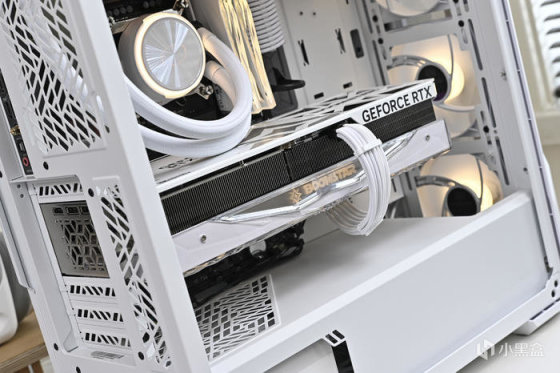

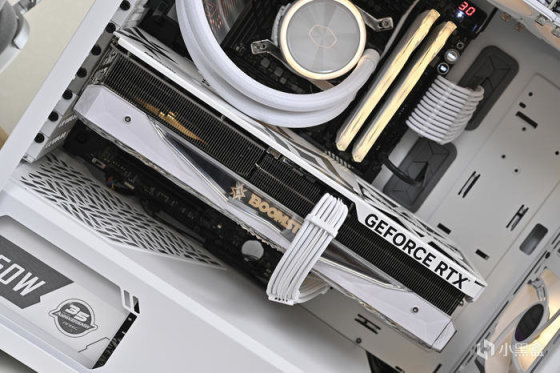

影馳 GeForce RTX 4080 16GB 星曜 OC 側面多層折射鏡面設計的星曜 Logo 燈效展示。

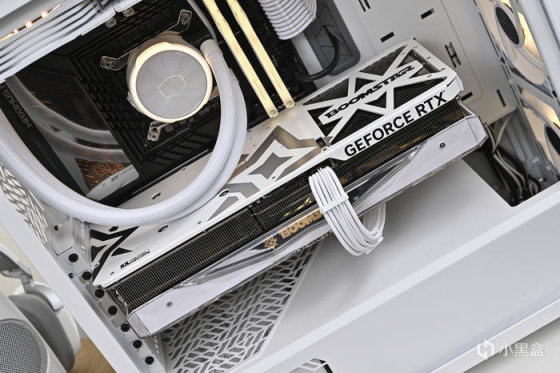

顯卡背板白色設計，左側爲星曜星形造型；顯卡右側則是 BOOMSTAR Logo。
下方做了幾何鏤空開窗，貫穿通風，減少尾部中央防止下垂，同時兼顧更加散熱風道。

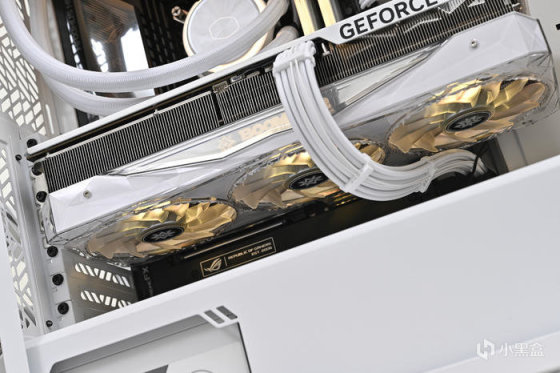

顯卡導風罩三顆 102mm 靜霜風扇 ARGB 燈效。

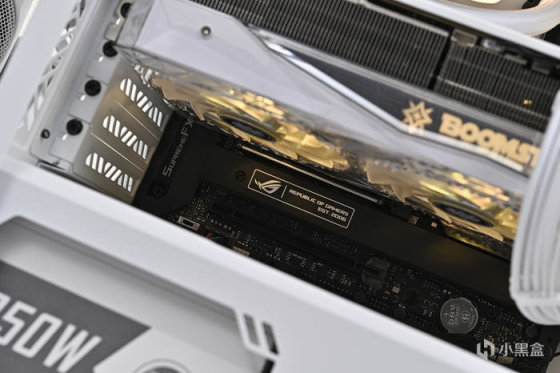

ROG MAXIMUS Z790 HERO 主板左下方散熱片上的敗家之眼 Logo 標識。
前面板三顆 CF120 ARGB 背部燈效。

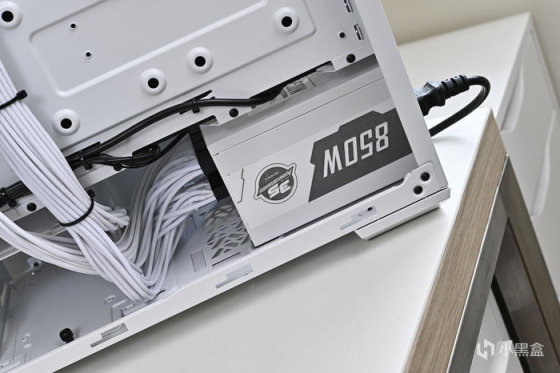

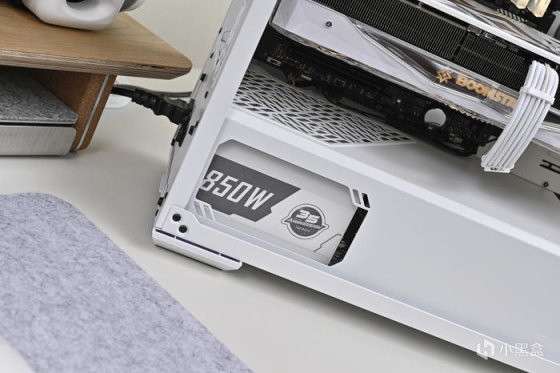

TD500 Mesh V2 所標配的電源遮罩採用可拆式設計，內部是安鈦克 NE850W 35 週年紀念版，7年質保。
電源正面與背面側部相同設計。

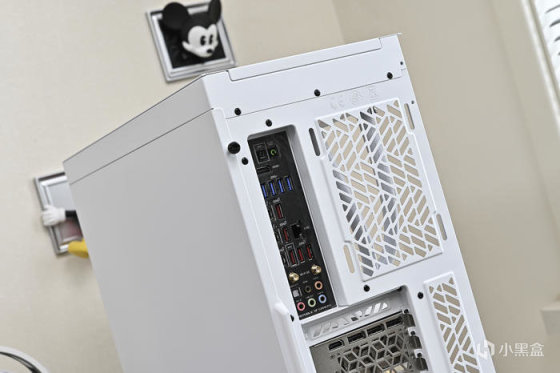

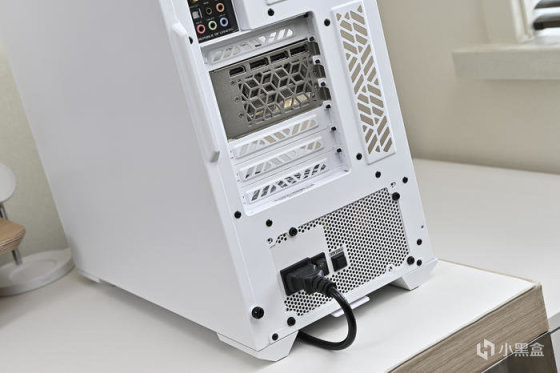

主機尾部主板接口及 12cm 排風扇安裝位。
下方爲顯卡接口，機箱不支持顯卡豎裝，最下方是電源接口。
二、配件開箱。

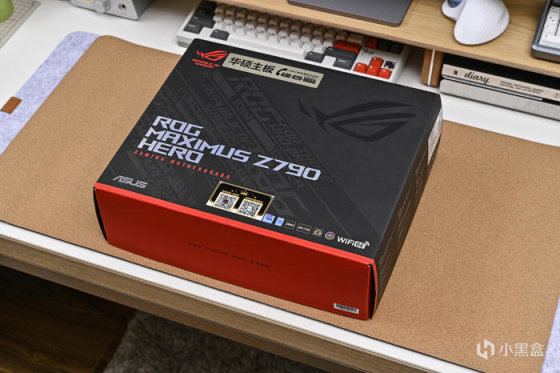

主板選擇了華碩 ROG MAXIMUS Z790 HERO。

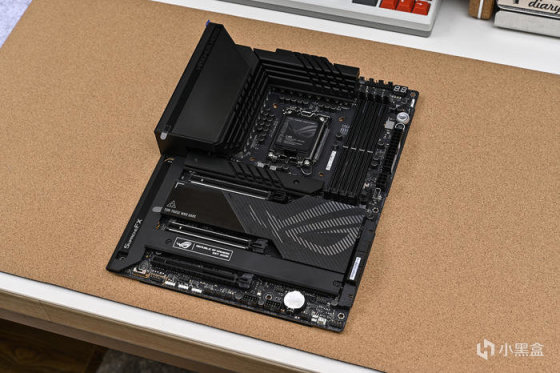

華碩 ROG MAXIMUS Z790 HERO 延續了 Z690 HERO 外觀，主板採用最新的 Z790 平臺設計，搭載 20+1 供電模組（90A），配備雙 ProCoolⅡ 高強度供電接口，輕鬆駕馭 13 代酷睿 i9 旗艦處理器。

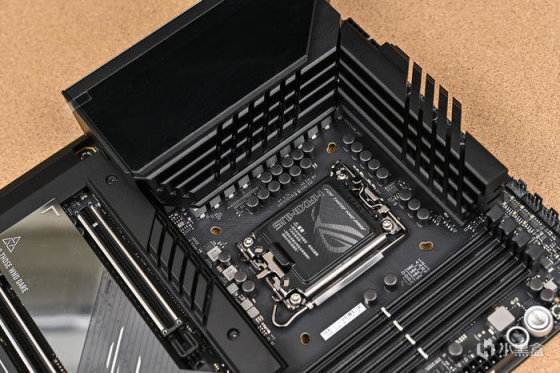

主板I/O和VRM供電散熱片非常厚實並做了大面積斜紋鏤空切割，使用導熱管連接上方和左方的散熱片，並使用高傳熱係數的導熱貼壓制電感和供電模組，更有背板輔助被動散熱，增加了散熱面積提高了散熱能力，保障主板供電低溫高效運行。

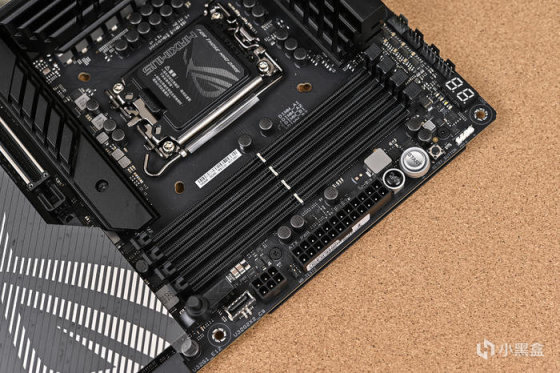

ROG MAXIMUS Z790 HERO 提供了四個最高支持128GB DDR5 7800Mhz的內存插槽，右上角標配 Debug 偵錯燈、獨立開關機和重啓鍵方便裸板超頻使用。主板依然配備顯卡快拆按鈕 PCI-E SLOT Q-RELEASE，只需一鍵按下即可快速拆下顯卡，非常方便。旁邊有一個前置USB 3.2GEN 2X2 20Gbps Type-C接口，額外的PCI-E 6-PIN連接電源，可使接口最高輸出 60W 充電功率。

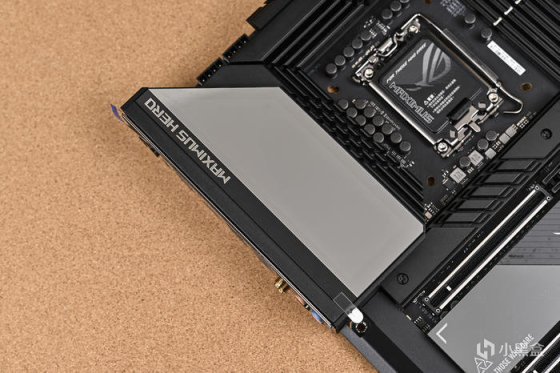

供電 I/O 散熱裝甲單面鏡+LED點陣設計，加入Polymo動態燈效，可同時呈現 2 種圖案，可呈現ROG/HERO兩種圖案，並支持動態效果，可變幻絢麗多彩的個性圖案。左上角還有銀色 MAXIMUS HERO 字樣。

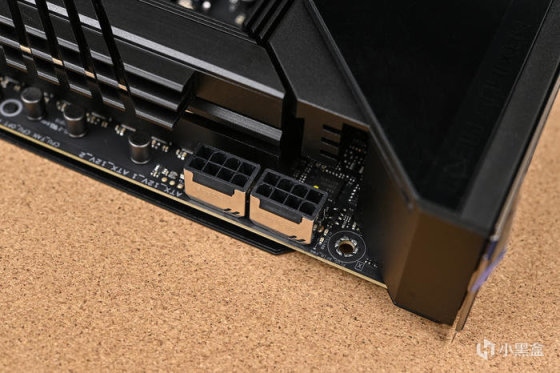

主板 CPU 供電爲雙 8Pin設計，8+8-PIN PROCOOL II 確保供電輸入穩定和保持低溫。

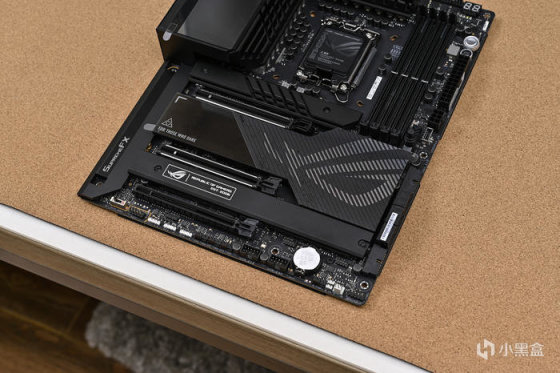

主板下方通體覆蓋大面積厚實的散熱裝甲，PCH 散熱器的外觀銀黑條紋組成的ROG信仰之眼，無 ARGB 燈效，個人更喜歡這樣有金屬質感的無光設計。兩個PCIe5.0 x 16 擴展插槽的表面均有金屬保護罩，提高接口強度的同時還可以避免信號干擾，下方還有一個 PCIe 4.0x16 插槽。第一條 PCIE X 16 支持最高 PCI-E 5.0 X16，第二條 PCIE X 16 支持最高 PCI-E 5.0 X 8 （以上 2 根共享 CPU PCI-E 5.0 X16，提供 X16/X0 或 X8/X8 的組合），最下方PCIE x16 實際爲 PCI-E 4.0 X8 的通道，方便支持 ROG HYPER M.2 CARD 上的雙 PCI-E 4.0 X4 M.2 SSD。

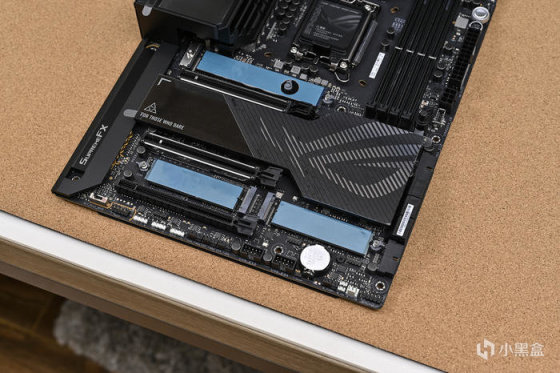

拆除厚重的散熱片，可以看到主板提供了 3個M.2 數據接口，均預貼了導熱貼，均支持 M.2 Q-LATCH 快裝快拆設計，其中兩個支持 PCIe4.0x4，另一個支持 PCIe4.0x4&SATA 模式，最上方爲直連 CPU。

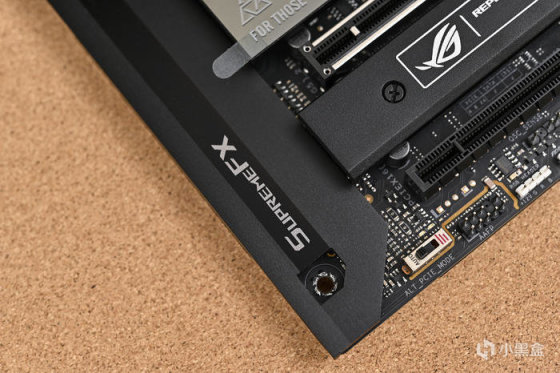

華碩自家 SUPREMEFX 設計，內含 1 顆 REALTEKALC 4082 CODEC，還有1顆外置的 ESSS ES9218PQQUAD DAC 芯片，和多顆聲電容提供逼真的遊戲音效和動聽的聽覺感受。

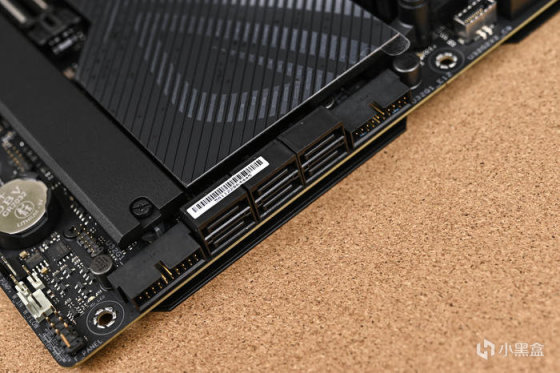

配備 6 個 SATA 6G 存儲端口。

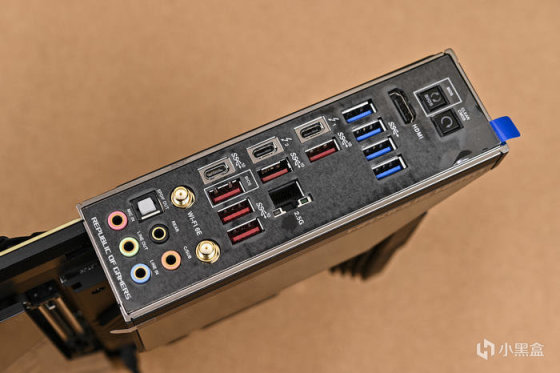

接口方面是非常豐富的，從上到下分別爲：1 x BIOS FLASHBACK 按鈕、1x CMOS 按鈕、1 x HDMI 2.1 端口、4 x USB 3.2 Gen 1 5Gbps Type-A 接口、2 x Thunderbolt 4 Type-C 40Gbps 接口、5 x USB 3.2 Gen 2 10Gbps Type-A 接口、1 x 2.5 Gbps 有線網口、1 x USB 3.2 Gen 2 10Gbps Type-C 接口、2 x Wi-Fi 6E 無線天線接口、5 x3.5mm 音源孔、1xOptical S/PDIF 輸出音源孔。
主板背面是一整面金屬背板，這是 HERO 主板頭一次享受如此待遇，中央斜紋幾何圖案和暗紋設計，右下角是巨大的敗家之眼 Logo 設計。

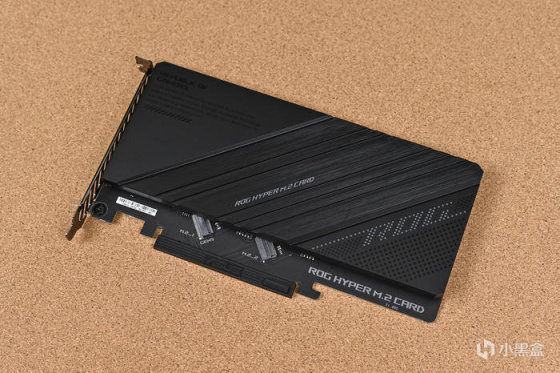

ROG MAXIMUS Z790 HERO的包裝盒內還附贈了一張 ROG HYPER M.2 CARD 拓展卡，單槽位設計，通體由兩塊厚實的鋁合金加工而成，可以提供兩個額外的 M.2 硬盤位，其中 1 個支持 PCIe 5.0。金屬裝甲非常厚實，預貼導熱貼，爲固態硬盤穩定運行提供低溫保障。

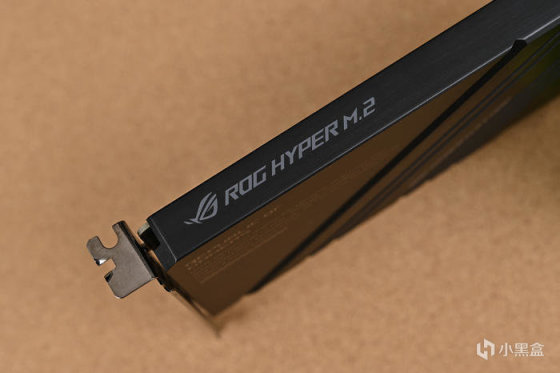

側面的ROG標識。

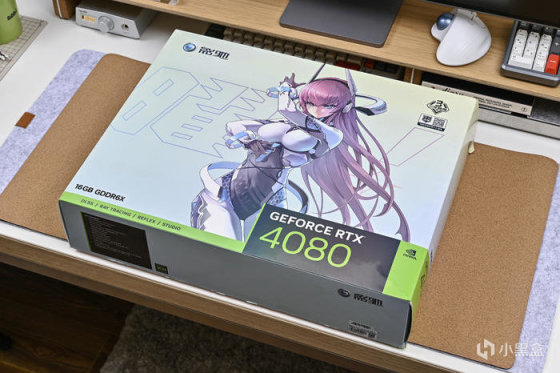

顯卡來自影馳 Galaxy GeForce RTX 4080 16GB 星曜 OC。外包裝非常巨大，中央是二次元形象全新蓋板的星曜娘，機甲風格極具未來感。

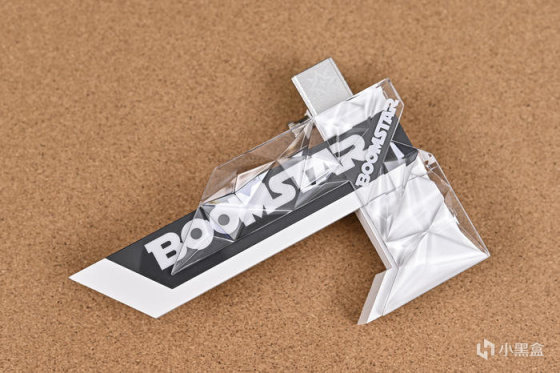

附贈一個全新設計的顯卡支架。這款幻彩支架和星曜顯卡採用統一的設計語言，支持炫彩光效並可自有調節高度。

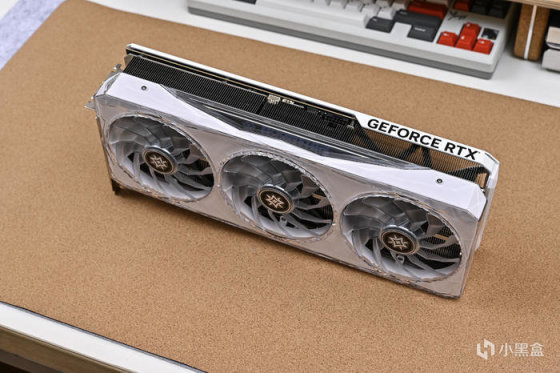

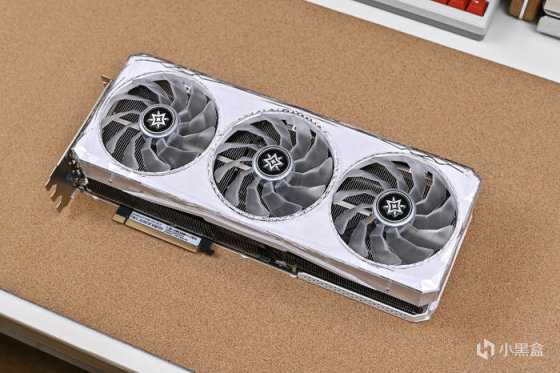

取出顯卡本體，影馳 GeForce RTX 4080 16GB 星曜 OC 採用全新設計的外觀設計，整體尺寸爲：352x153x69mm（含擋板），純白底色正面和背板，四周採用包邊設計銜接，將白色進行到底。產品參數方面，採用 Nvidia Ada lovelace 核心架構，核心代號 AD103-300/301，擁有 9728 個 CUDA，核心頻率 2205 Mhz，加速頻率 2580Mhz，顯存爲 16GB GDDR6X，顯存位寬 256-bit，顯存頻率 22.4Gbps，支持光線追蹤/ DLSS3.0 技術，採用 18+3 相全貼片數字供電，安全且兼顧散熱，功耗 320W。
顯卡正面經典的透明水晶外殼採用鑽石切割設計，可以折射出不同角度的炫彩視覺效果，同時可拆卸供玩家個性塗裝使用。

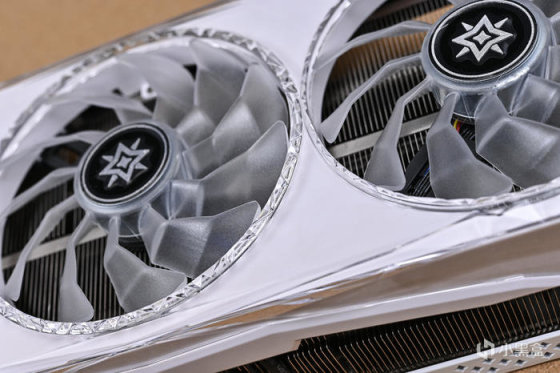

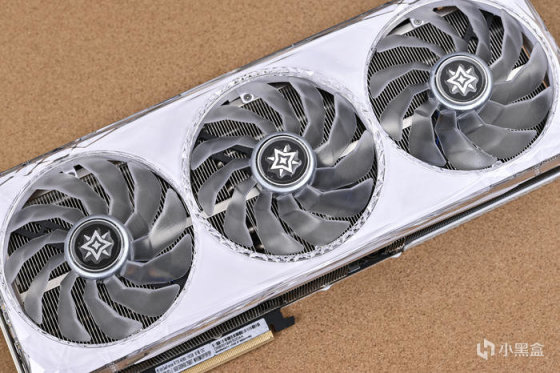

正面標配 3 顆102mm ARGB 靜霜風扇，採用三折式扇葉設計，風流更強，加快顯卡熱量傳遞，同時支持智能風扇停轉，低負載下降低噪音和減少功耗。
磚石切割設計的包邊外殼。
顯卡側面中央是 Logo 燈，採用多層折射鏡面設計，支持 ARGB 燈效，Logo 燈+ARGB 三風扇+定製支架構成了全新星曜 ARGB 燈效系統。

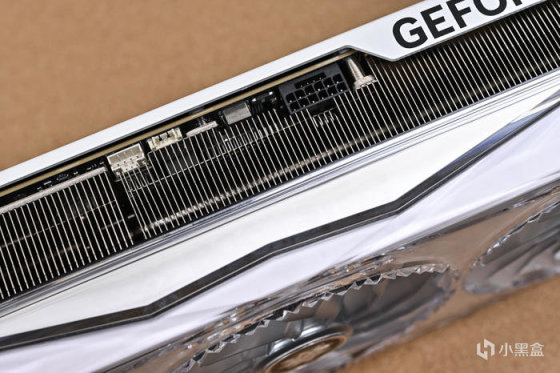

顯卡供電接口位於 Logo 燈上方，爲全新12VHPWR 供電接口，支持 PCI-E5.0規範，單口可達 600W。旁邊還有顯卡 ARGB 同步接口。

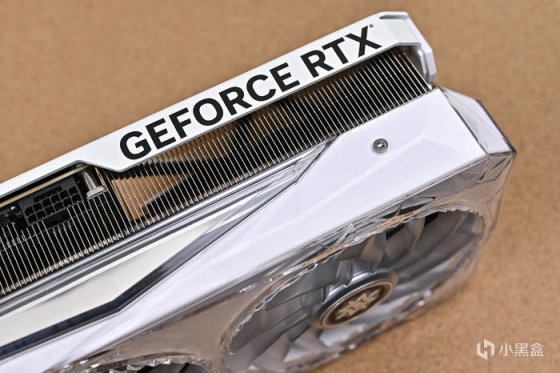

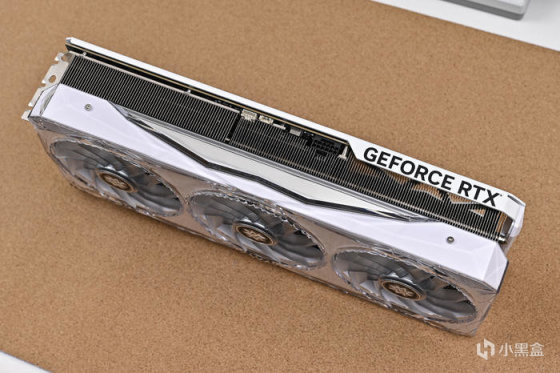

顯卡右側是 GEFORCE RTX 黑色字體標識。

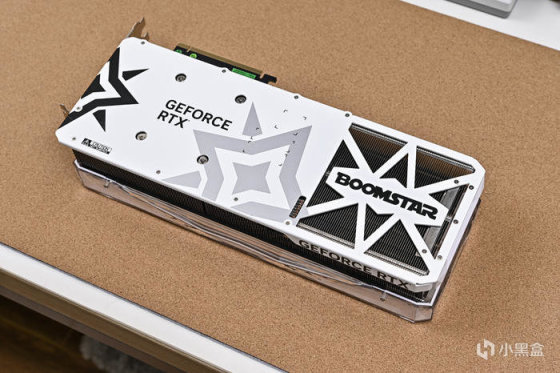

顯卡背側這次終於統一爲白色設計。

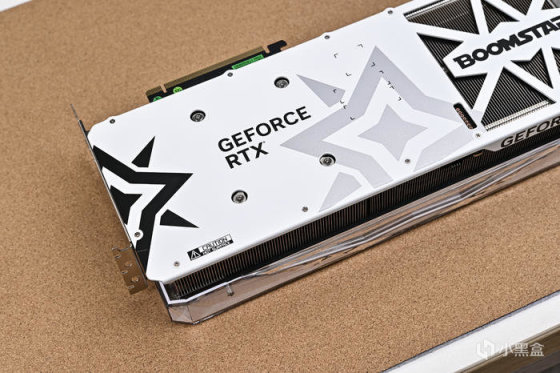

左側爲星曜星形造型，中央印有 GEFORCE RTX字樣。

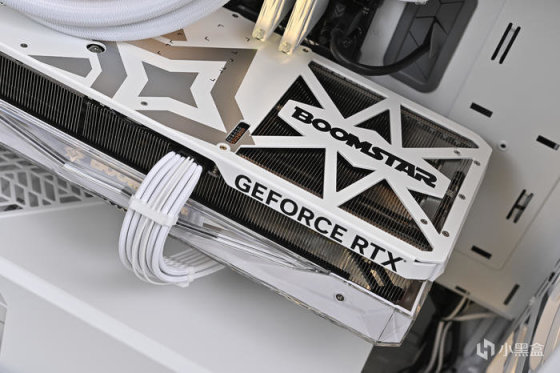

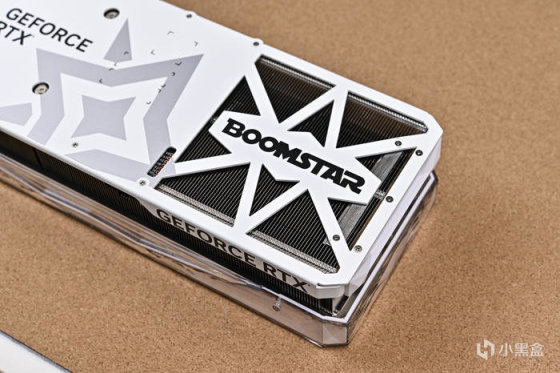

右側則是 BOOMSTAR Logo，下方做了幾何鏤空開窗，貫穿通風，減少尾部中央防止下垂，同時兼顧更加散熱風道。

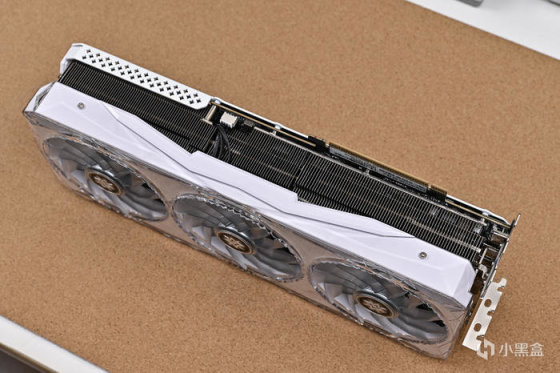

另一側則可以看到影馳 GeForce RTX 4080 16GB 星曜 OC 強大的星卓 III 散熱系統。由全覆蓋均熱板+9 根鍍鎳複合熱管（4x8mm+5x6mm）+大面積散熱片構成，迅速傳遞顯卡熱量。

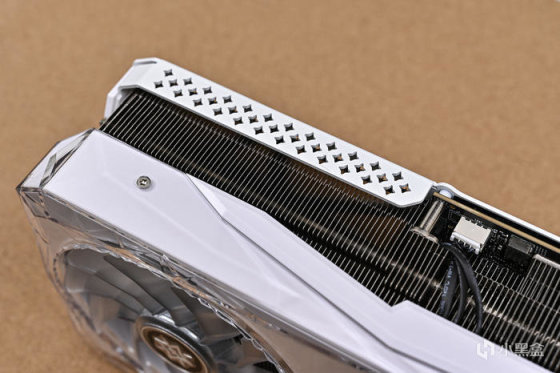

顯卡背板側面的星形鏤空圖案。

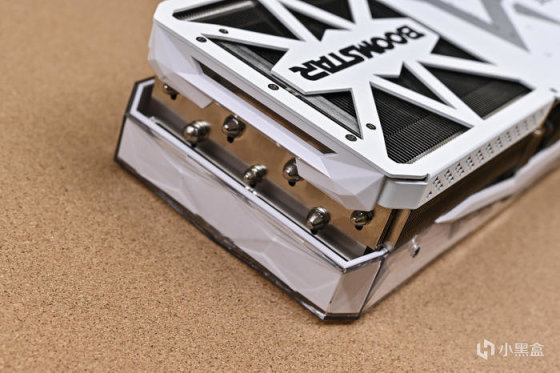

顯卡尾部可以看到顯卡的9 根鍍鎳複合熱管（4x8mm+5x6mm）。

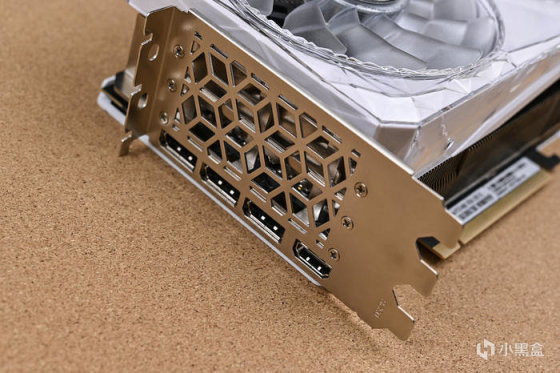

接口方面採用 1xHDMI2.1+3xDP 1.4a，支持 8K 60HZ輸出。

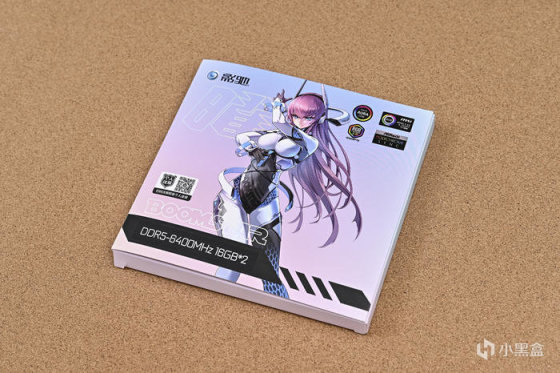

內存來自影馳 Galaxy 星曜 DDR5 6400 32GB（16Gx2）套裝。中央是二次元形象全新蓋板的星曜娘，機甲風格。

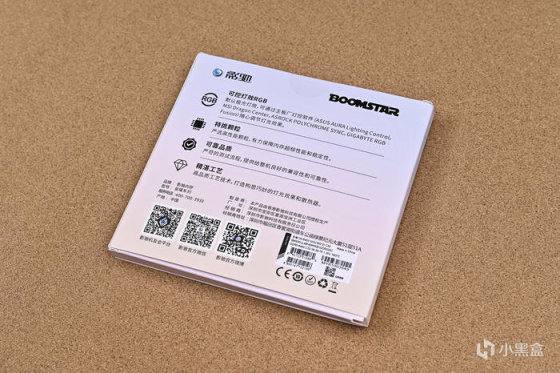

包裝背面則是內存的特色功能和基本介紹。可控燈效RGB、保障內存超頻性能和穩定性的特調顆粒以及良好的兼容性等。

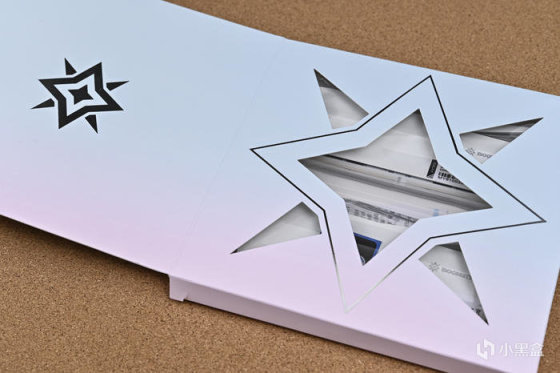

包裝正面合頁磁吸設計，打開後左側是星曜的小型星形標識，右側則是大型的星曜鏤空圖案，裏面的內存可透視觀看。

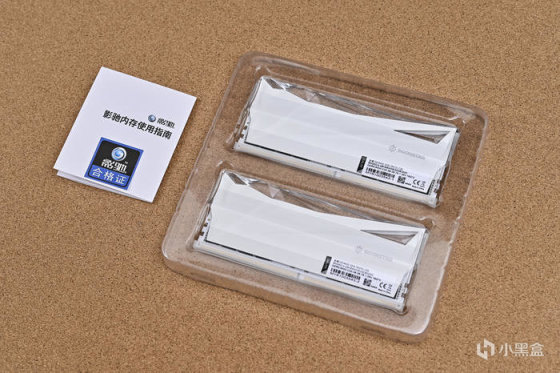

包裝內包含一本內存使用指南，內存被塑封殼包裹，保障內存運輸安全。

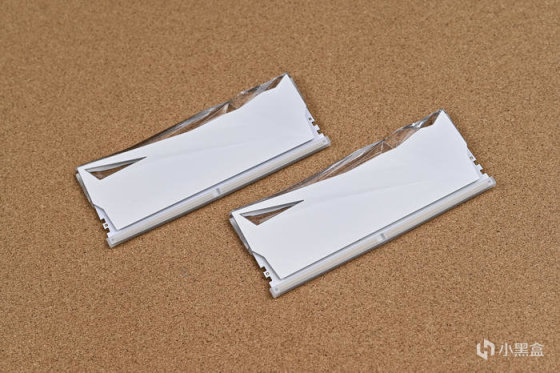

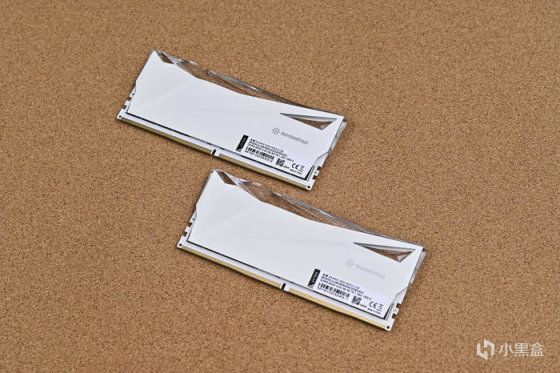

內存傳承經典設計，採用純白新外觀，內存正面通體白色，表面厚實的鋁合金散熱片採用衝壓成型的切割斜面，內存金手指均有保護套保護。

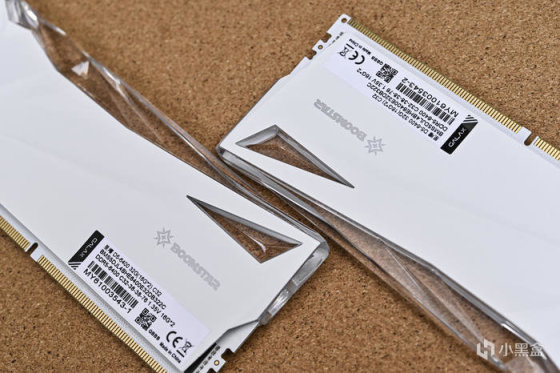

內存背面和正面相同設計，表面純白色+磨砂質感，整體充滿立體感，內存右側是星曜的星形 Logo 及英文標識。規格方面，採用海力士 B-Die 顆粒，時序：C32-38-38-76，電源：1.35V，XMP頻率：6400Mhz，支持 intel、AMD 雙平臺。
內存下方均有一個鏤空三角設計，提升設計感，在燈效中也有絢麗的表現。

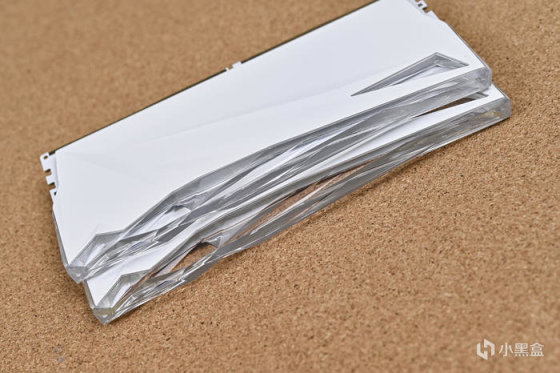

內存頂部具有鑽石切割幾何斜面的水晶 RGB 柔光罩，內含 8 顆高亮 RGB 燈珠，1680 萬種色彩選擇。這款內存燈效默認採用極光效果，預設多種燈效模式，支持各大主板廠商燈效同步。

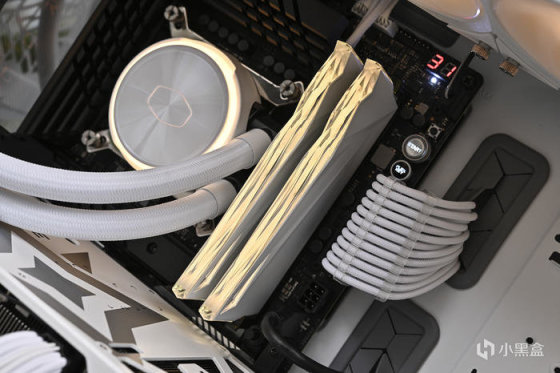

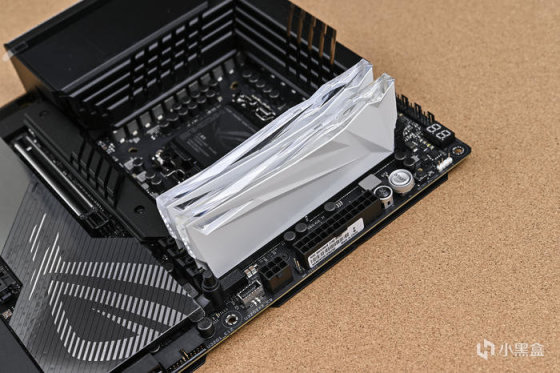

安裝到 ROG MAXIMUS Z790 HERO 主板效果。

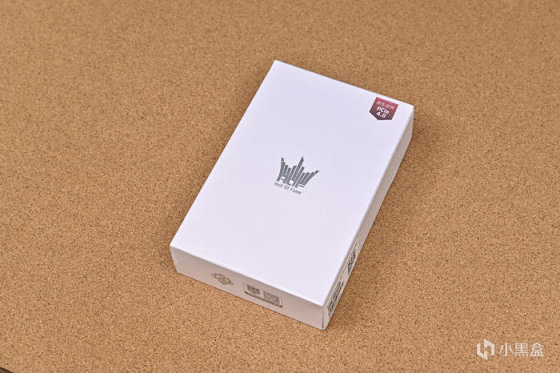

固態硬盤來自影馳 Galaxy 名人堂 HOF Pro 30 PCIe 4.0 1TB。

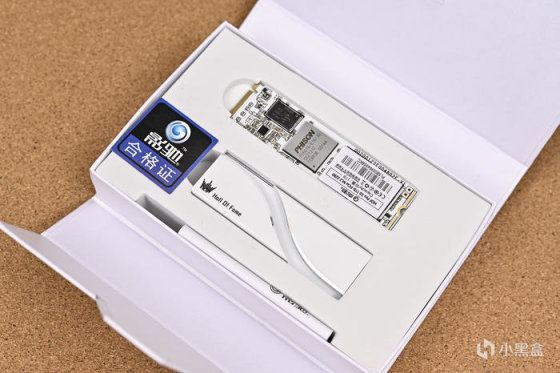

打開磁吸蓋板，內部白色發泡海綿包裹 SSD、散熱器，保護運輸安全，還有一本使用指南及合格證。

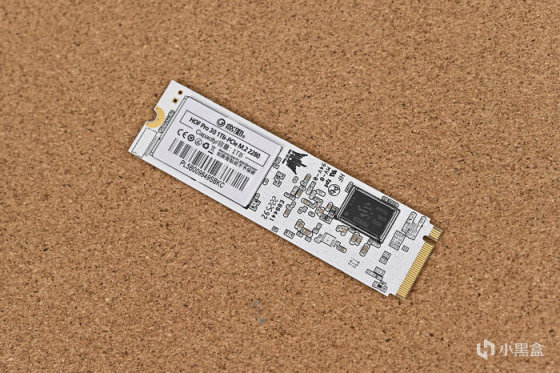

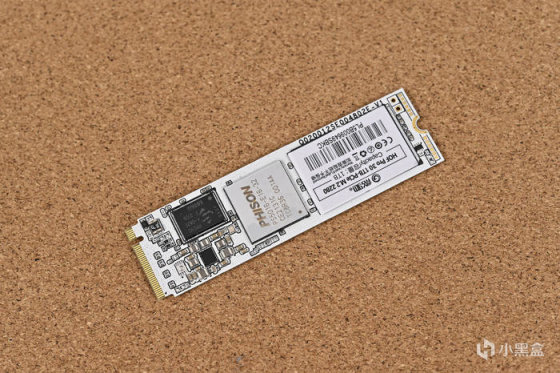

這款固態硬盤採用少有的白色 PCB 設計，連續讀寫 5000/4200 MB/s，4K 隨機讀寫 530000/820000 IOPS，採用 3D NAND 顆粒，羣聯 PS5016-E16 主控，內部集成只能溫控和第四代 LDPC 數據糾錯機制，數據更安全，功耗更低。

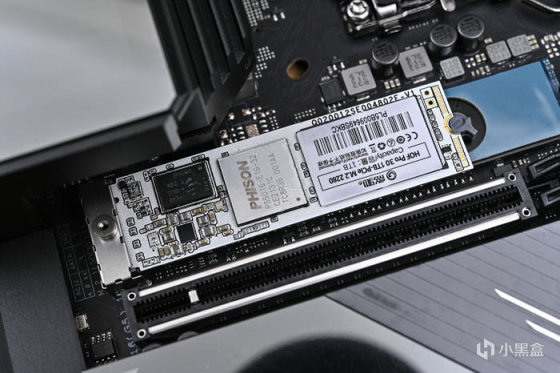

PCB正背面貼紙覆蓋處各有 2 顆羣聯封裝的閃存顆粒，編號爲 TA7BG95AYV，單顆存儲容量爲256GB，4 顆共組成1TB的容量規格。影馳爲這款 1TB 容量的固態硬盤提供了 5 年或 1000 TBW 的質保，遠遠高於同類產品 600 TBW 的平均水平，而且 2TB 版本更是給到了 2000 TBW 的質保，可以看出官方對它的擦寫壽命還是十分有信心的。

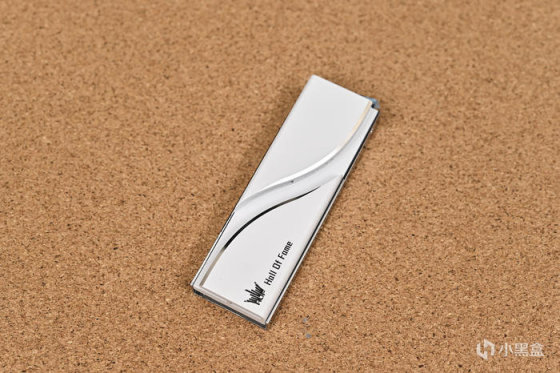

這款 SSD 搭配曲鏡白泳散熱器，CNC 切割曲面設計，散熱效能較上一代提升 25%。散熱器背板爲不鏽鋼鏡面設計。
安裝到 ROG MAXIMUS Z790 HERO 主板第一槽位。

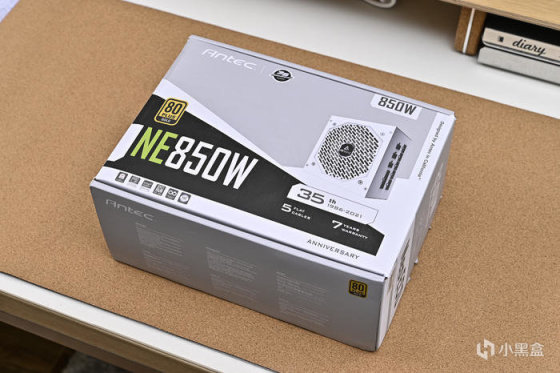

電源選擇了安鈦克 NE850W 35週年紀念版。提供七年以換代修質保服務。

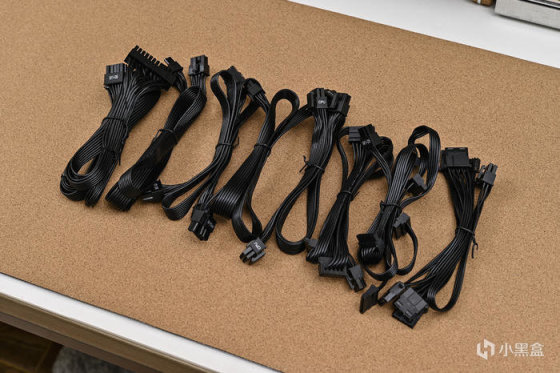

配套的模組線都採用扁平線設計，便於走線，均爲黑色，如果是白色會更好。模組線纜共有：1 條 24pin 主板供電線，2 條雙 4+4pin 的 CPU 供電線，2 條雙 6+2pin 的 PCI-E 供電線，2 條五口的 SATA 接口供電線，以及 1 條四口大 4PIN 接口附帶 1 個 FDD 接口供電線。

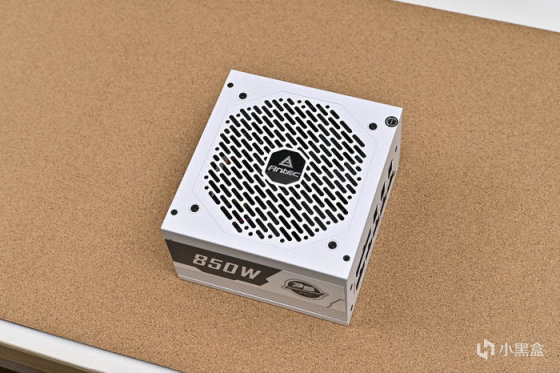

電源通體白色設計，整體尺寸：140mm(長)x150mm(寬)x86mm(高)，小巧的尺寸緊湊型的機箱，正面爲斜紋鏤空風扇罩，配置了一把 12cm 的 FDB 動壓軸承風扇，最大轉速可達 1800RPM。電源通過了 80PLUS 金牌認證，在 +12V 電壓下提供 70A 電流，總功率 840W。

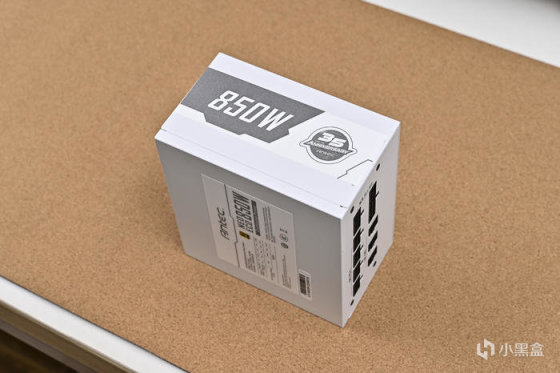

電源側面是銀灰色貼紙，上面標註了 850W 及 35 週年標識。

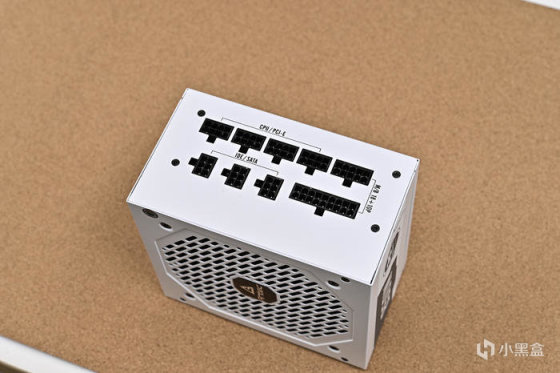

接口方面，各種類型的接口都做了詳細標註，其中 CPU 和 PCI-E 同爲 8Pin 線纜，4 組插口可以混用。

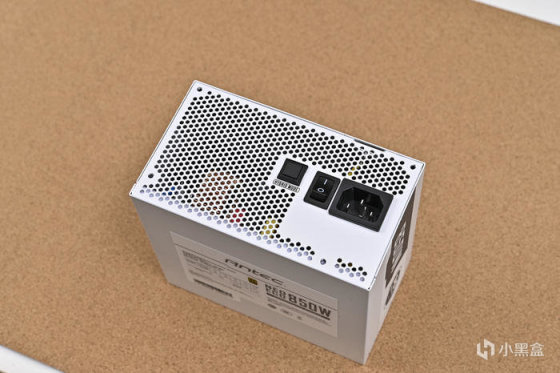

電源尾部左側是電源接口，右側是電源開關，旁邊有一顆“HYBRID MODE”按鈕，可以通過這個按鈕來開啓/關閉智能啓停功能。

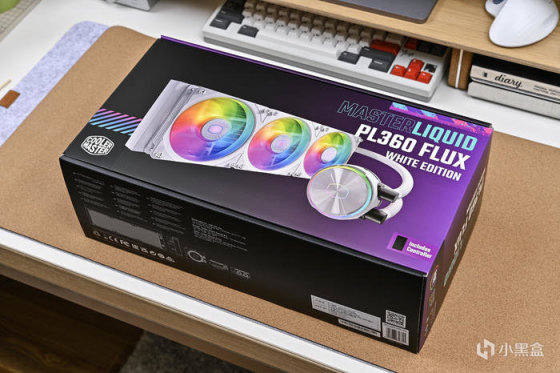

酷冷至尊 CoolerMaster 炎神 PL360 Flux White Edition。

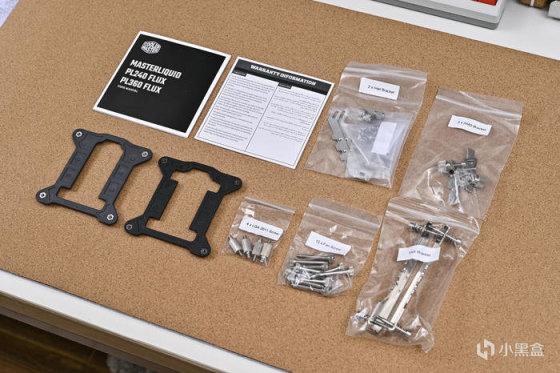

附件方面非常豐富，包括說明書、保修卡，扣具方面支援 intel LGA 1700、1200、115X、2066、2011，以及 AM5、AM4。

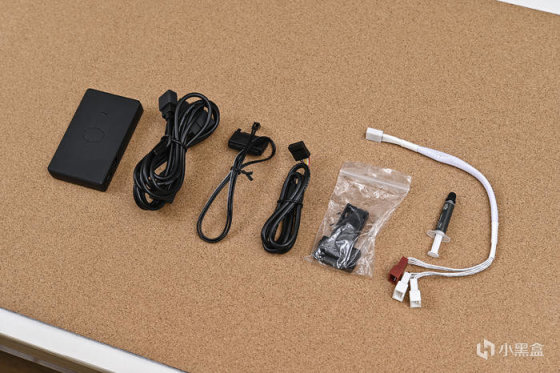

1 個 ARGB 控制盒、1根 5V3Pin 一分三轉接線、1 根控制盒 SATA供電線、1 根控制盒 USB 數據線、1 個線材理線夾、一根風扇 4Pin 一分三轉接線以及 1 管硅脂。

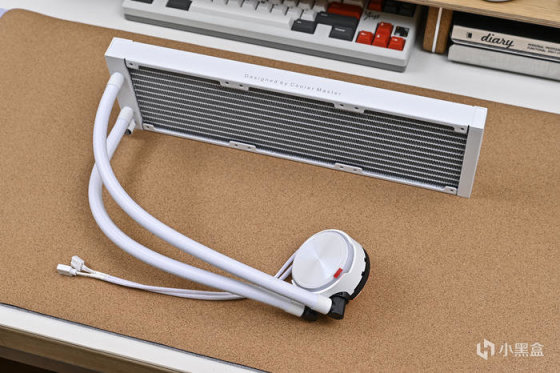

取出一體水冷本體。全白化設計，重量還是蠻重的，白色尼龍編織水管，接頭包覆處材質爲橡膠。這款冷排採用雙腔體水頭設計，更高流量、更低噪音、強化散熱性能，搭配了大尺寸純銅底板。

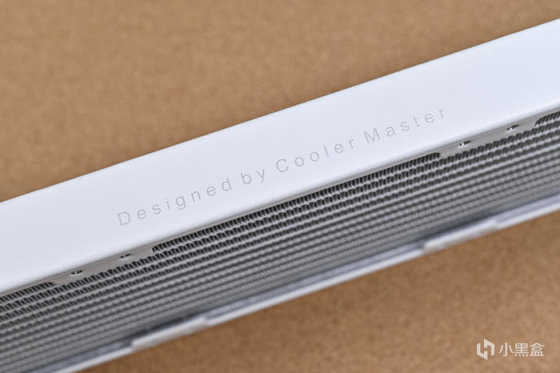

冷排側面印有 Designed by Cooler Master 標識。

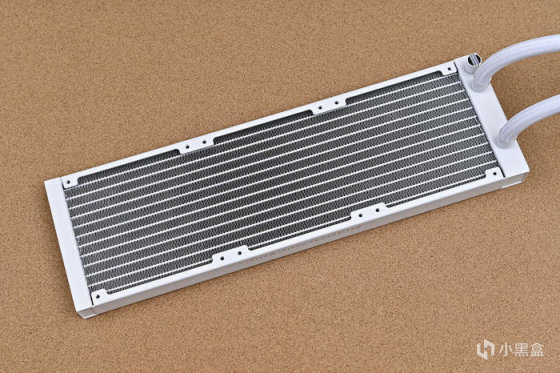

全白化 360 鋁製冷排。尺寸爲：394x119.6x27.2mm。

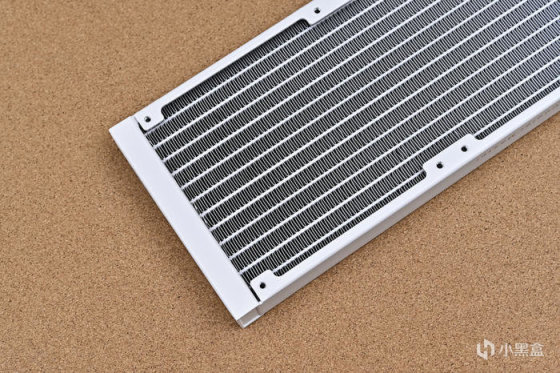

採用新型加厚高密度弓字型鰭片設計的冷排，可增強冷排有效散熱面積，利用熱交換，爲空氣流動提供空間。

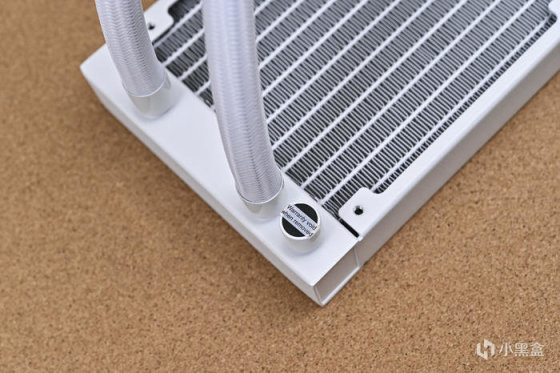

另一側是冷排進出水管，末端採用金屬加固環固定更加牢靠不易漏水，旁邊還配置有泄壓閥。水冷管採用 EPDM 工業級車用材質，可大幅降低水冷液的蒸發率，具備耐腐蝕、抗氧化的特點能延長使用壽命。

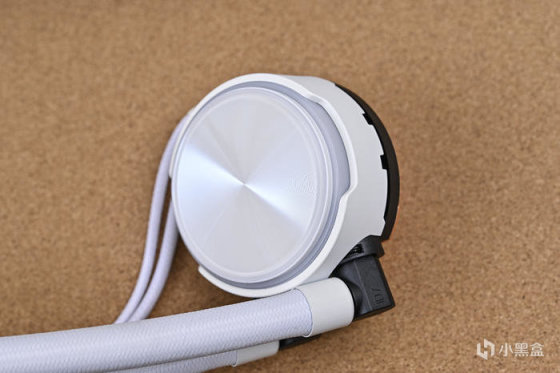

水冷頭圓形設計，上蓋採用奈米壓印花紋工藝，質感強烈，採用二代 ARGB 環繞式燈效設計，中央是酷冷的 Logo。
全新設計的雙腔體水頭設計相較於普通冷頭，系統流量提升近 34%，內置的陶瓷軸心可以有效降低運轉過程中產生的噪音，水泵本身的最大噪音不超過 15dBA，實現了水泵內部冷熱水分層流動，提升可靠性。
水冷頭進出水管頭比較小巧，避免遮擋內存，同時水管頭可以左右旋轉，適合各種走管方式安裝。
冷頭底部加大純銅散熱底座，可以和 CPU 接觸更充分，導熱更均勻，同時內部設計了精密的超薄鰭片，形成更多的水冷液微通道，提高散熱效率。
標配三把全新 ARGB 燈效的高性能連葉旋渦扇，連接扇葉與 ORBS 軸承的結合設計，提供更多的風量和風壓，噪音更低，風量可達 72.37 CFM，風壓 2.96mm H2O，32dBA（MAX）。
風扇四角均配有減震硅膠墊，側面是條紋鏤空設計。
風扇固定螺絲採用手擰螺絲，無需工具即可安裝。
