在DDR4中主板为内存提供的供电有VDDQ,VTT,VPP,VDDSPD

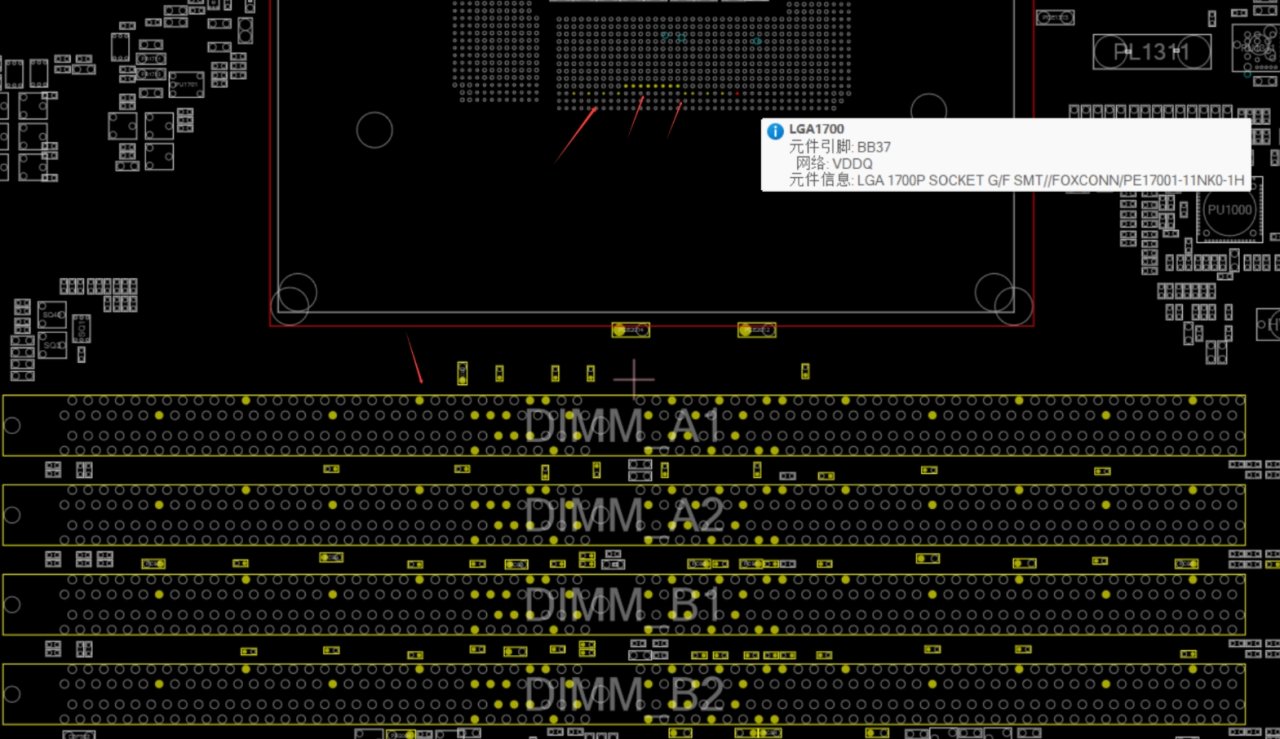

VDDQ:1.2V是内存总线接口的供电和内存颗粒核心供电(VDD),内存总线总线连接着CPU与内存,内存端有VDDQ自然CPU端也有与之相同的供电VDD2,在DDR4中VDD2和VDDQ在电路上完全是直接相连的,所以BIOS设置里面一般默认直接叫VDDQ,在英特尔的数据手册里面VDD2一会被叫IMC PHY power一会叫内存供电也是这个原因。

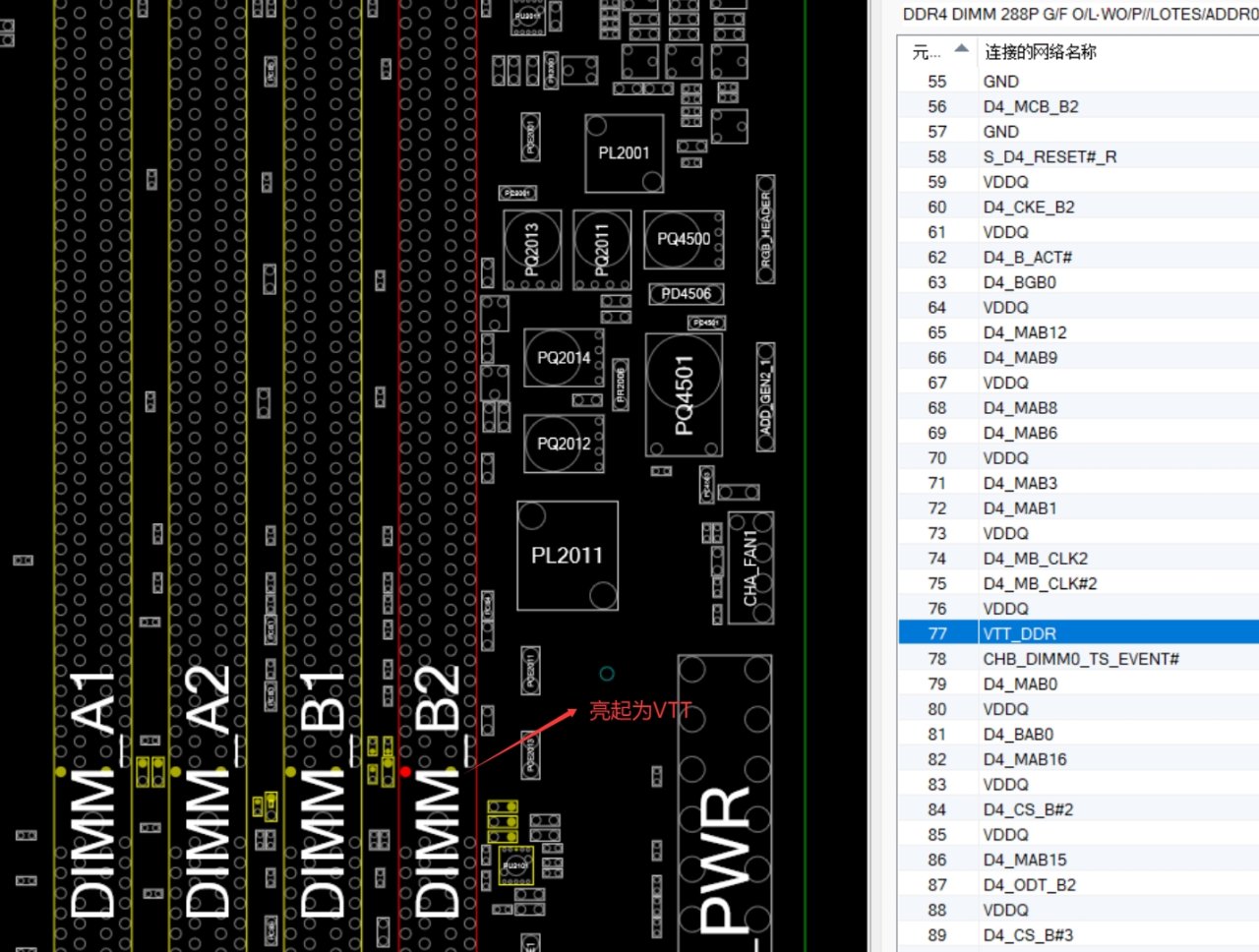

VTT:0.6V内存位线电压,预充电过程就是使用此供电将内存充电到0.6V的基准电压,关于位线知识请查看https://api.xiaoheihe.cn/v3/bbs/app/api/web/share?link_id=f8ae70f191ea

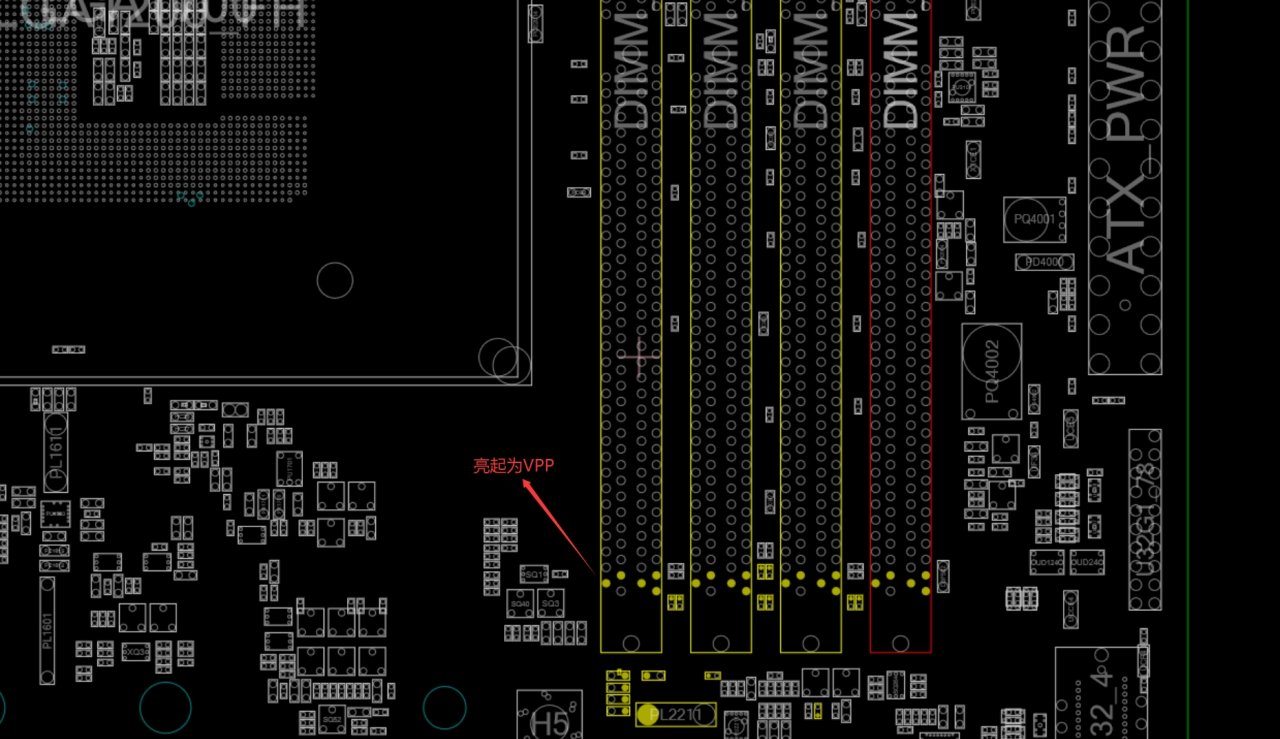

VPP:2.5V内存字线电压,用于驱动mod管开启,字线知识详细查看同上。

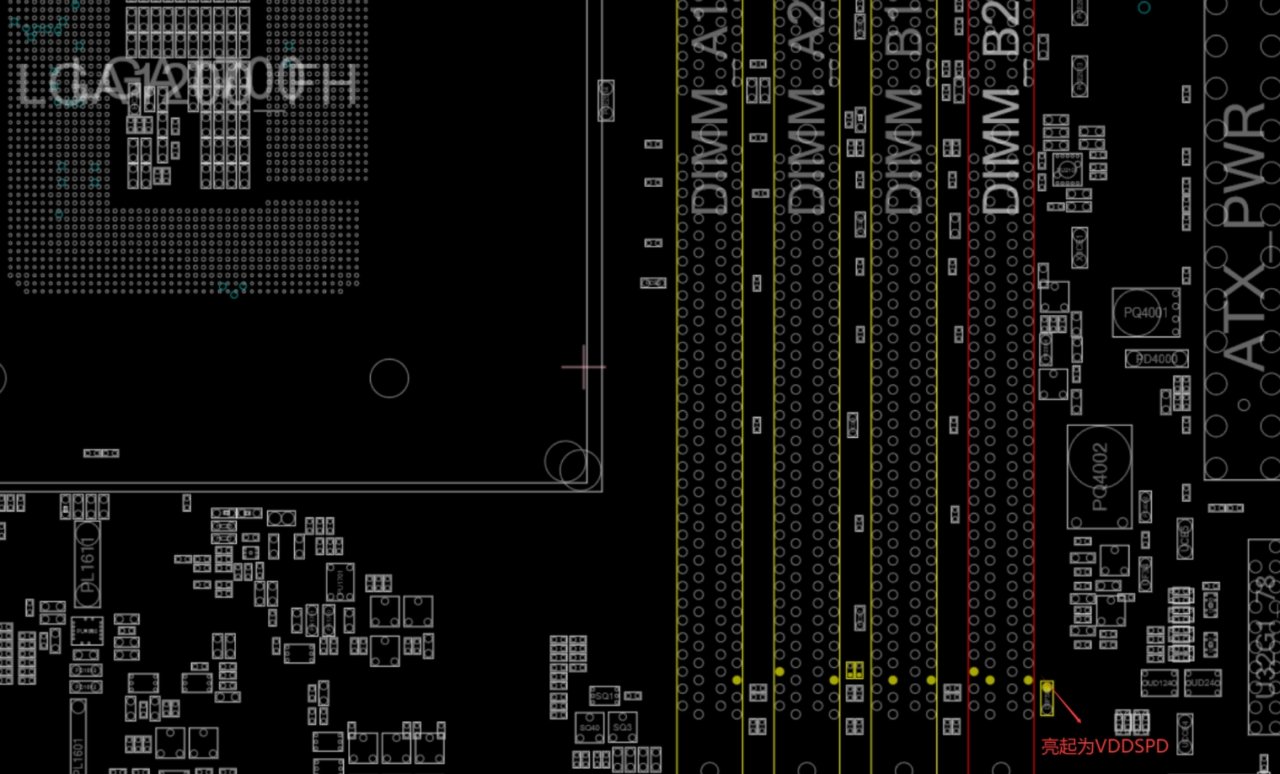

VDDSPD:3.3V内存SPD芯片供电,SPD芯片是内存出厂数据和XMP预设等信息存储的地方,该芯片不工作将导致PCH无法识别内存卡自检。
在DDR5中主板只提供给内存一路5V供电,DDR5比DDR4要多一个PMIC芯片和其配套的buck电路,将输入的5V直接转化成所需的各路电压。同时VTT直接从协议中被抹除。
各路供电均由DDR5内存自己产生,原来主板上的VDDQ,VPP,VTT电路就没必要存在了。但是实际上保留了原来的VDDQ并彻底改名就VDD2,因为DDR5内存产生的VDDQ没法反过来在输出回主板给CPU,所以VDD2(VDDQ)得以保留,自此VDD2和VDDQ的彻底分家,自然不能再以VDDQ代替VDD2,于是乎你在主板可以看到出了一个“全新”的设置项VDD2。
DDR5的VPP为1.8V,VDDQ(VDD)与VDD2为1.1V。
下一期会以华硕 PRIME Z690P为例,在BIOS内调整VDDQ最终是如何在电路板上实现电压修改的。敬请关注。
![]()
![]()
![]()
![]()
