超低成本，解決老款華碩主板BIOS刷寫按鈕損壞問題

一、前言

一個朋友突然給蘑菇發微信，說家裏的電腦開不開機了，按開機鍵沒反應。蘑菇的第一反應是電源出問題了，最近天天下雨，肯定是太潮溼了，再加上日積月累的灰塵，肯定是把電源搞壞了。

然後蘑菇就帶了一顆電源，以及一些工具、配件出發了。到了之後才發現，電腦的電源是超頻三的七防芯，這電源PCB直接滿膠的，肯定沒問題，且電源可以正常上電，但是主板的BIOS刷寫指示燈一直亮。蘑菇就懷疑，是這個朋友自己刷寫BIOS失敗了，導致主板不停的刷寫BIOS。

後來找了一個U盤，下了最新的主板BIOS，蘑菇自己操作了一遍無U刷BIOS。發現存放BIOS的U盤確實正在被讀取，但一直在讀取，半小時過去了，還在讀取，蘑菇就懷疑這個主板的BIOS刷寫按鍵出問題了。

二、超低成本，解決老款華碩主板BIOS刷寫按鈕損壞問題 拆解

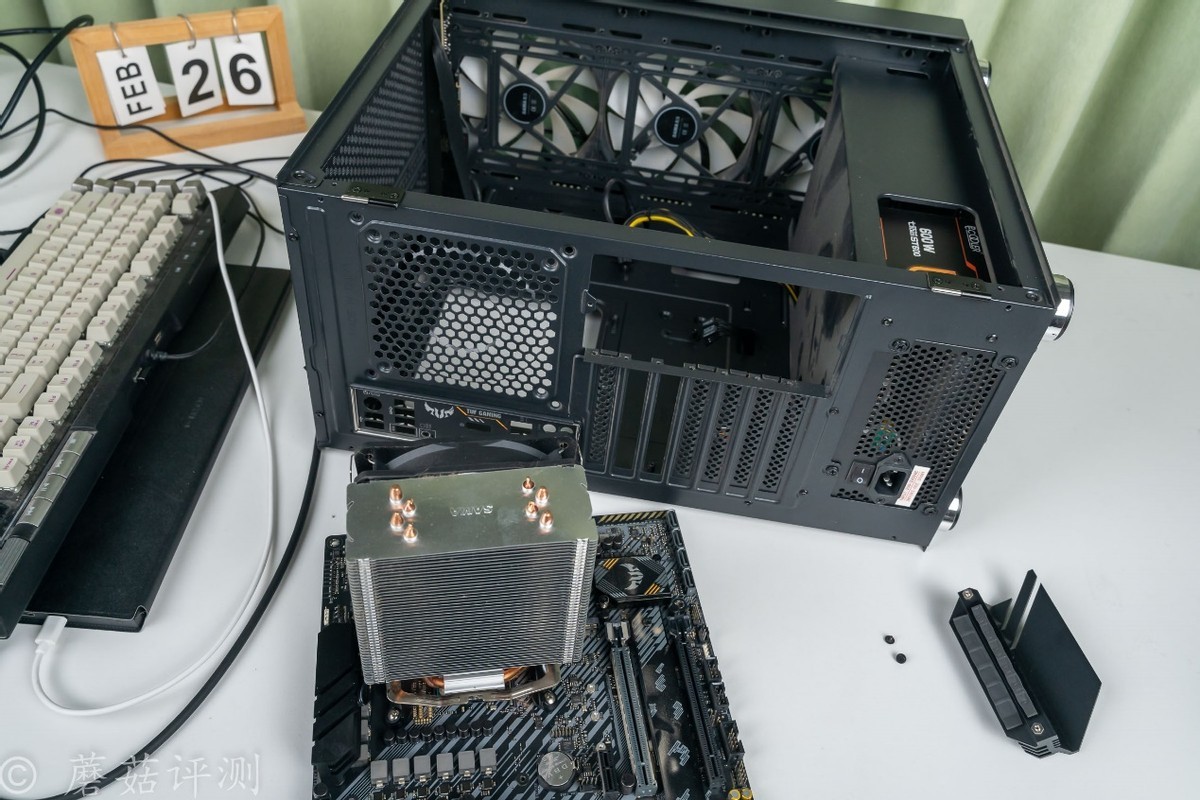

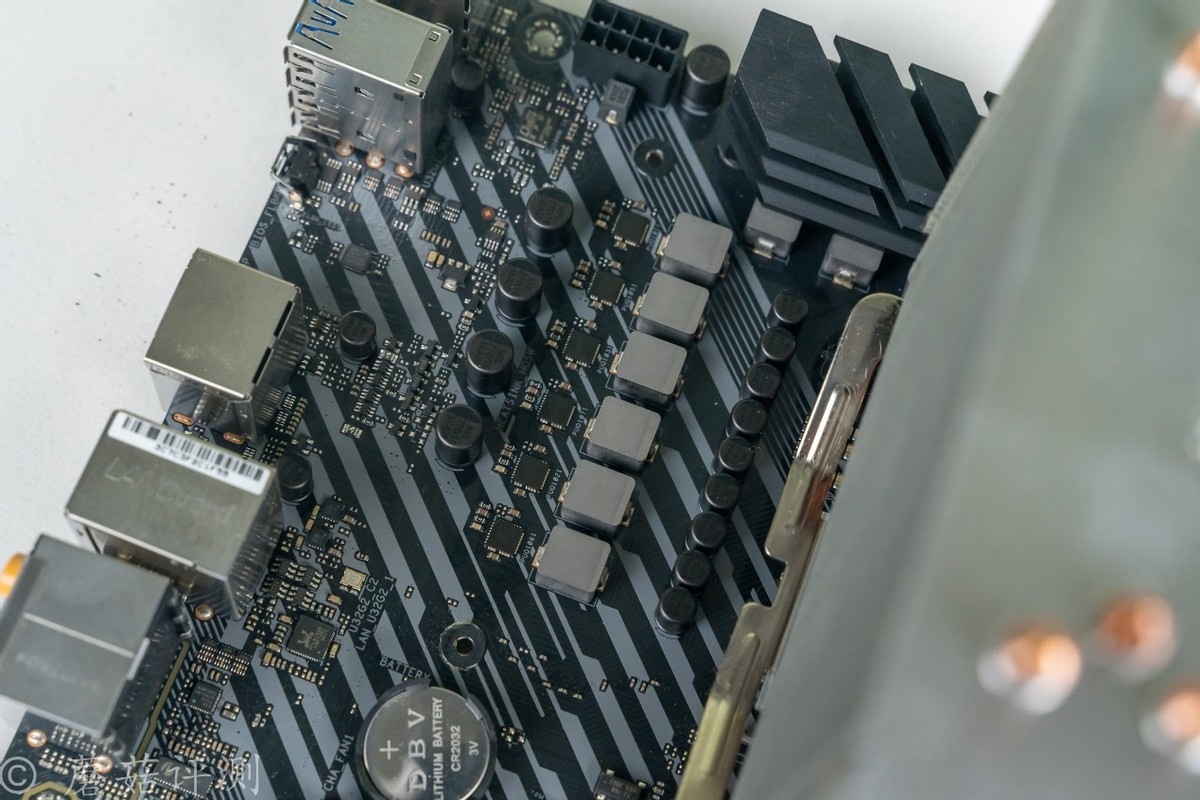

▼把朋友的主機抱回去，然後找工具把主板拆出來，順手把主板的供電散熱片也給拆掉。

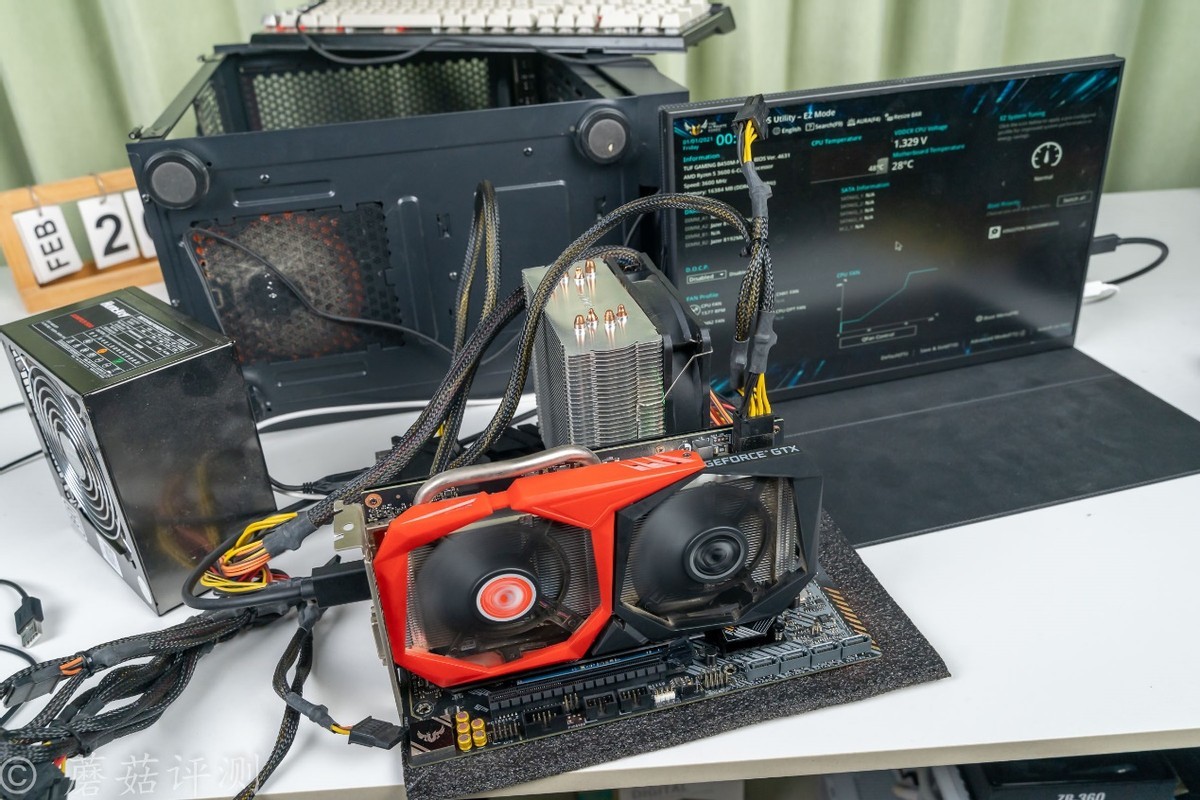

▼蘑菇在裸機的情況下，又測試了一下，發現故障依舊。

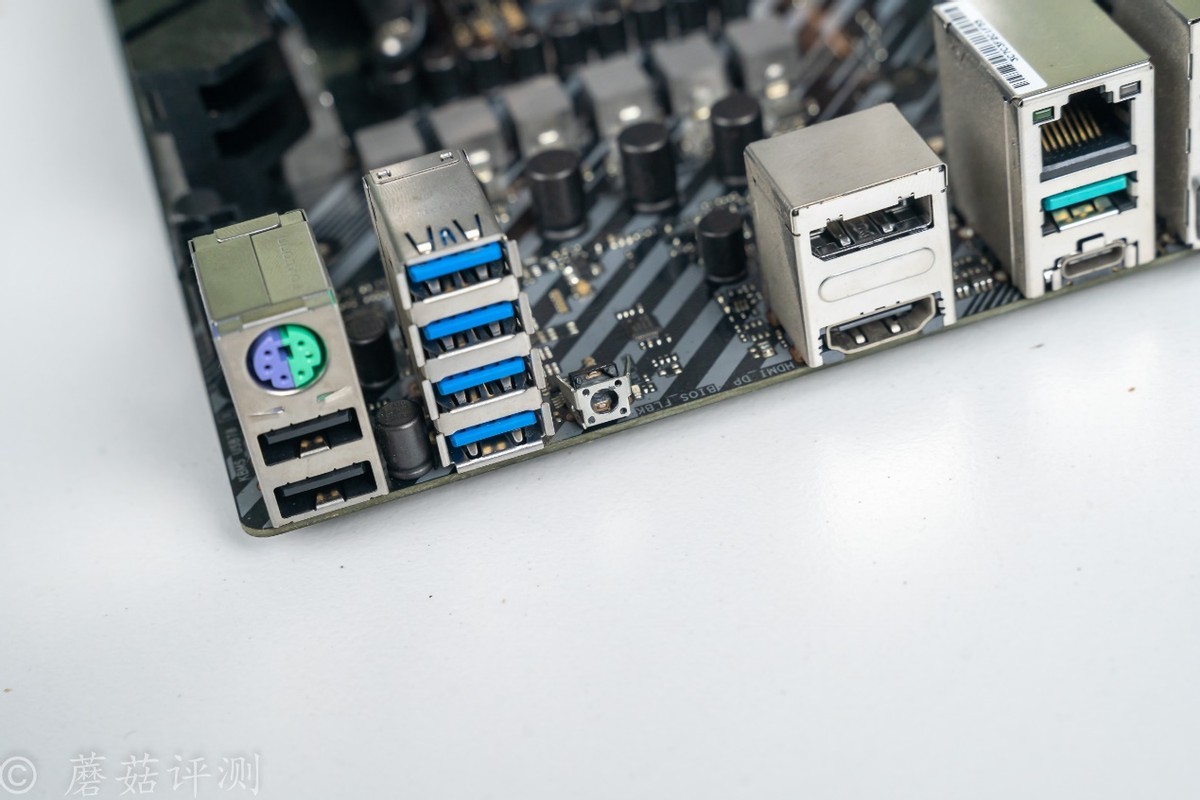

▼主板是華碩的B450M重炮手，雖然是塊老主板，但當時這塊主板的供電就用上了DrMos，且有大體積的金屬散熱片覆蓋，還是非常不錯的。右側就是那個主板的BIOS刷寫按鈕，旁邊還有一顆貼片式LED指示燈。

三、超低成本，解決老款華碩主板BIOS刷寫按鈕損壞問題 維修過程

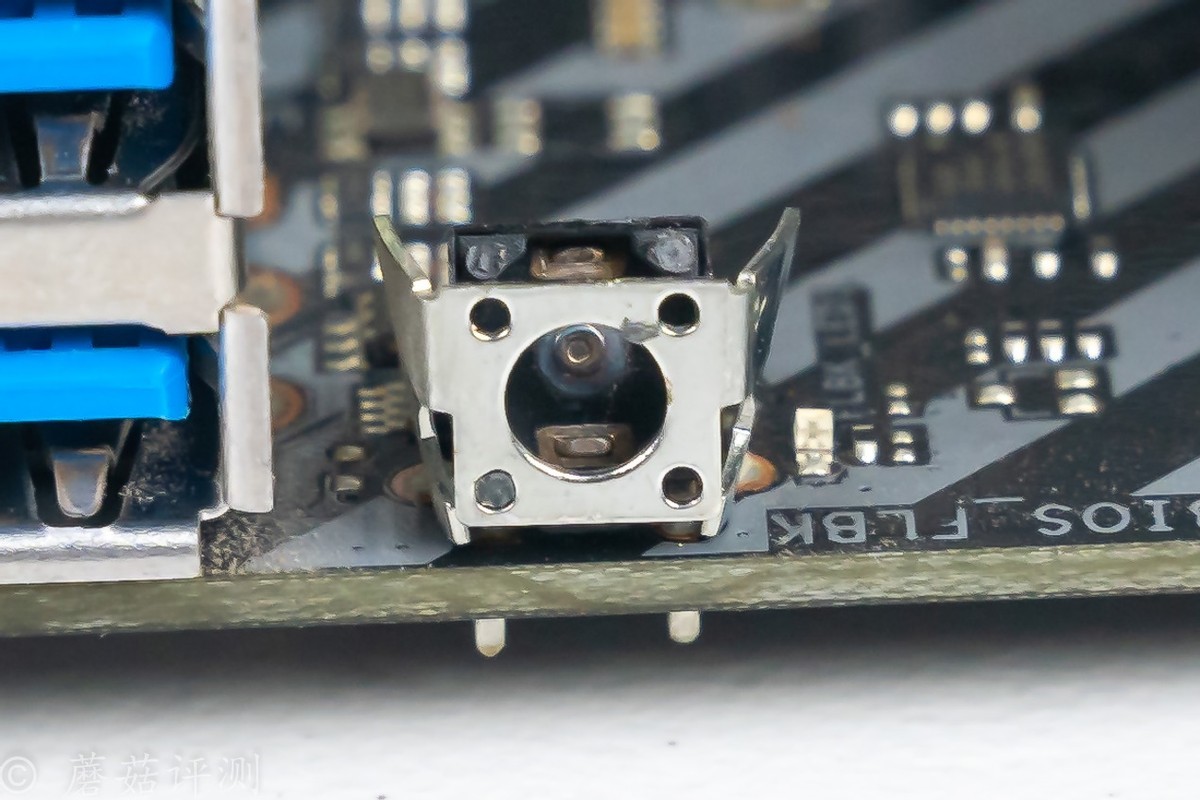

▼這個按鈕已經被蘑菇破壞掉了，確定破壞這個按鈕，主板就能正常使用了。

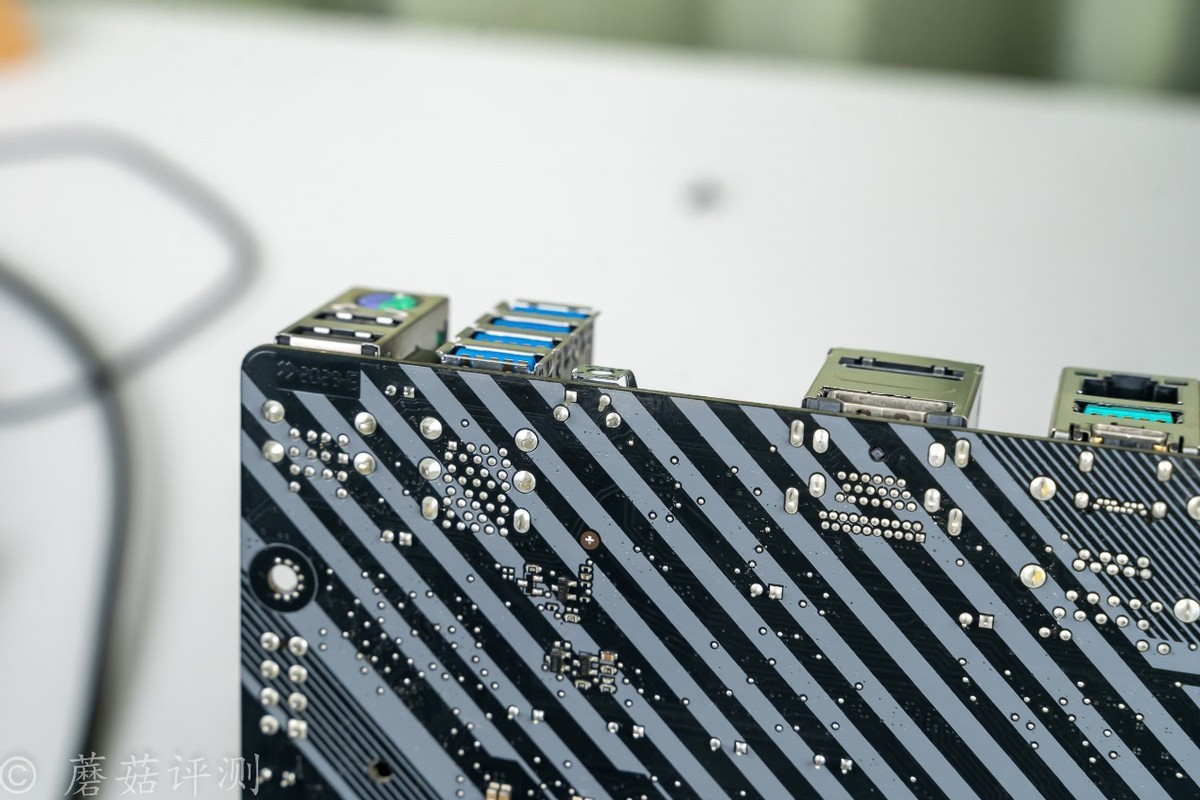

▼這顆按鈕後面有觸點，蘑菇在破壞之前用萬用表量過了，這個按鈕確實有點問題，開斷不明顯，時有時無。

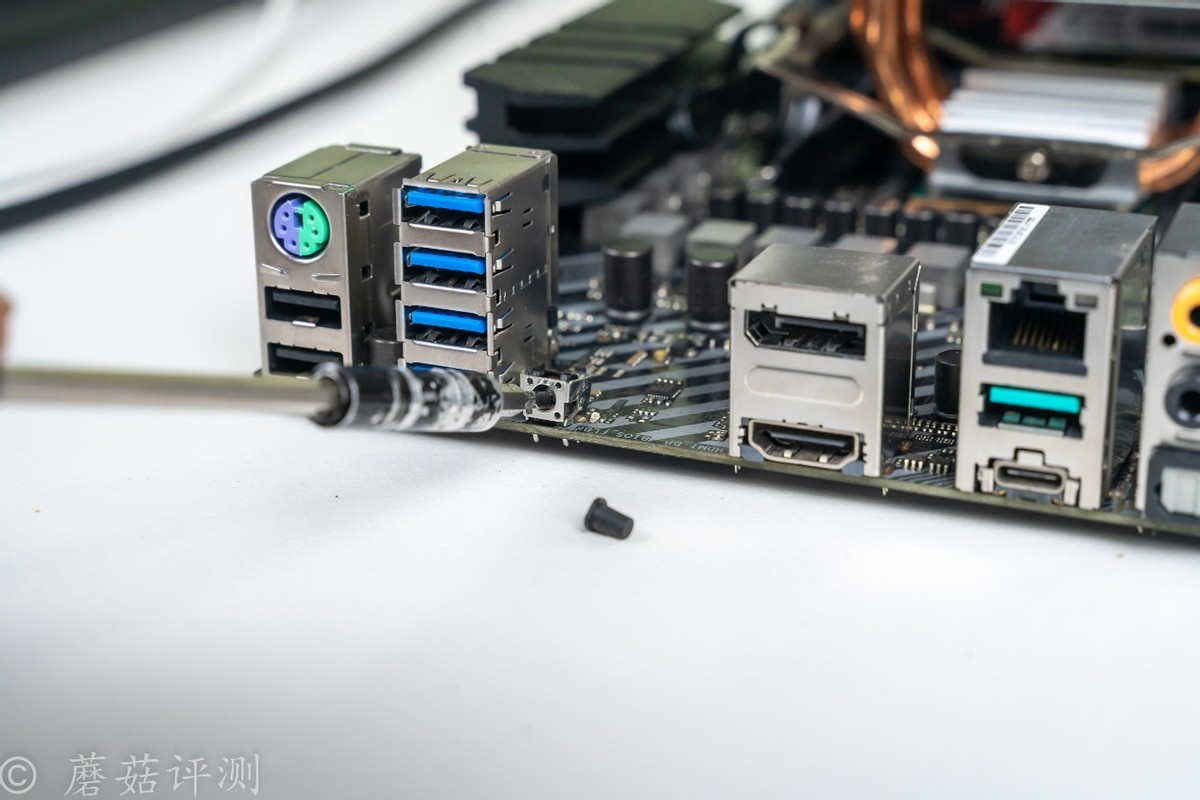

▼朋友的這塊主板已經過保1年多了，他也比較着急用電腦，蘑菇就想着直接把這個按鈕破壞掉，反正也不會影響功能。後面如果真有需求，可以再買一個按鈕，再給他用老鐵焊上。這裏先直接使用螺絲刀把按鈕塑料件兩邊的金屬件撬開，很輕鬆。

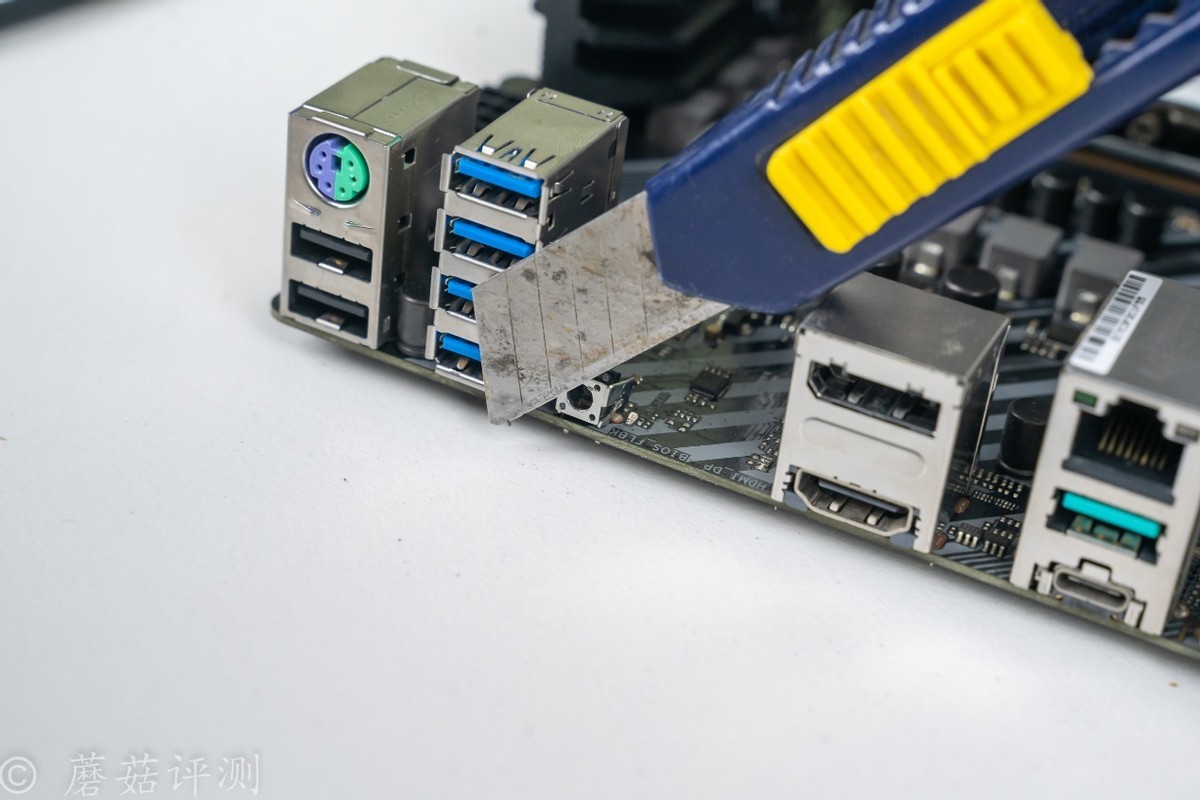

▼撬開之後，使用美工刀，把按鈕前面的黑色塑料小揪揪劃掉。

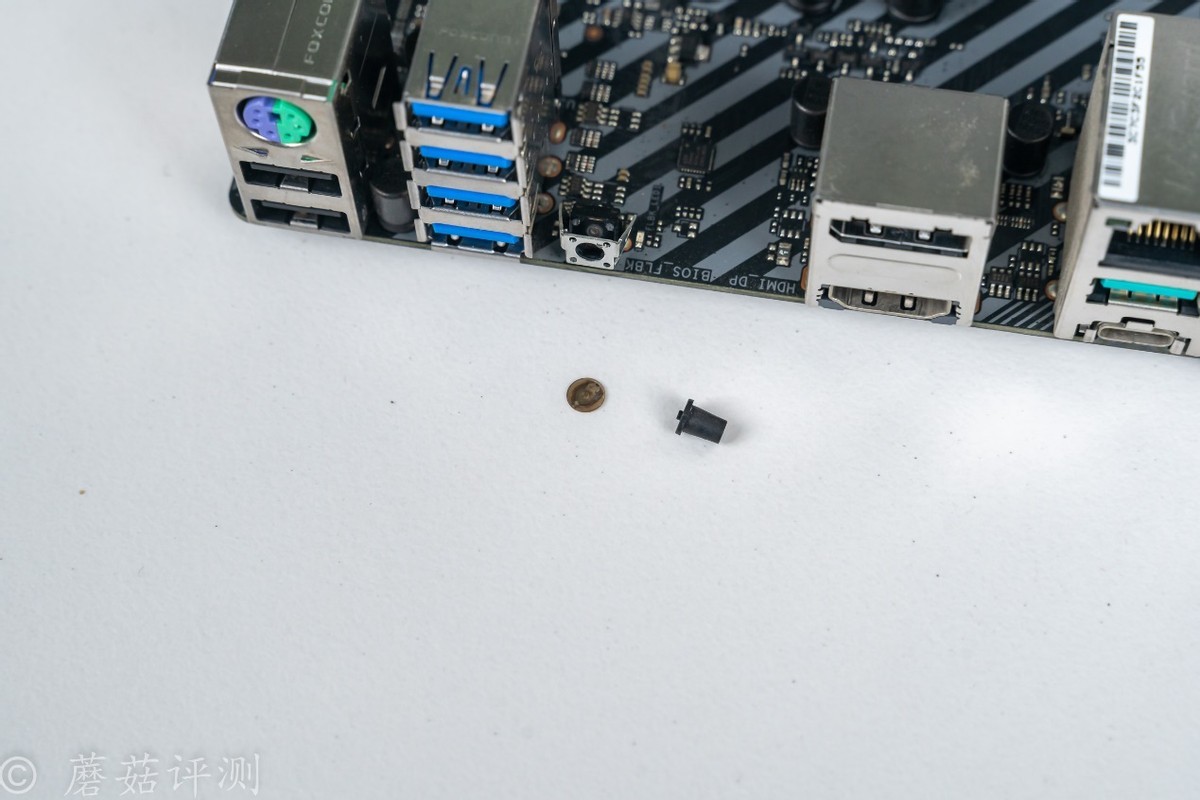

▼然後按鈕的塑料件、以及內部的鍋仔片，就可以輕鬆取下了。

▼按鈕內部的結構很簡單，兩側是一極，中間是另一極，按下鍋仔片，導通，鬆開，斷開。鍋仔片損壞了，就斷不開了。

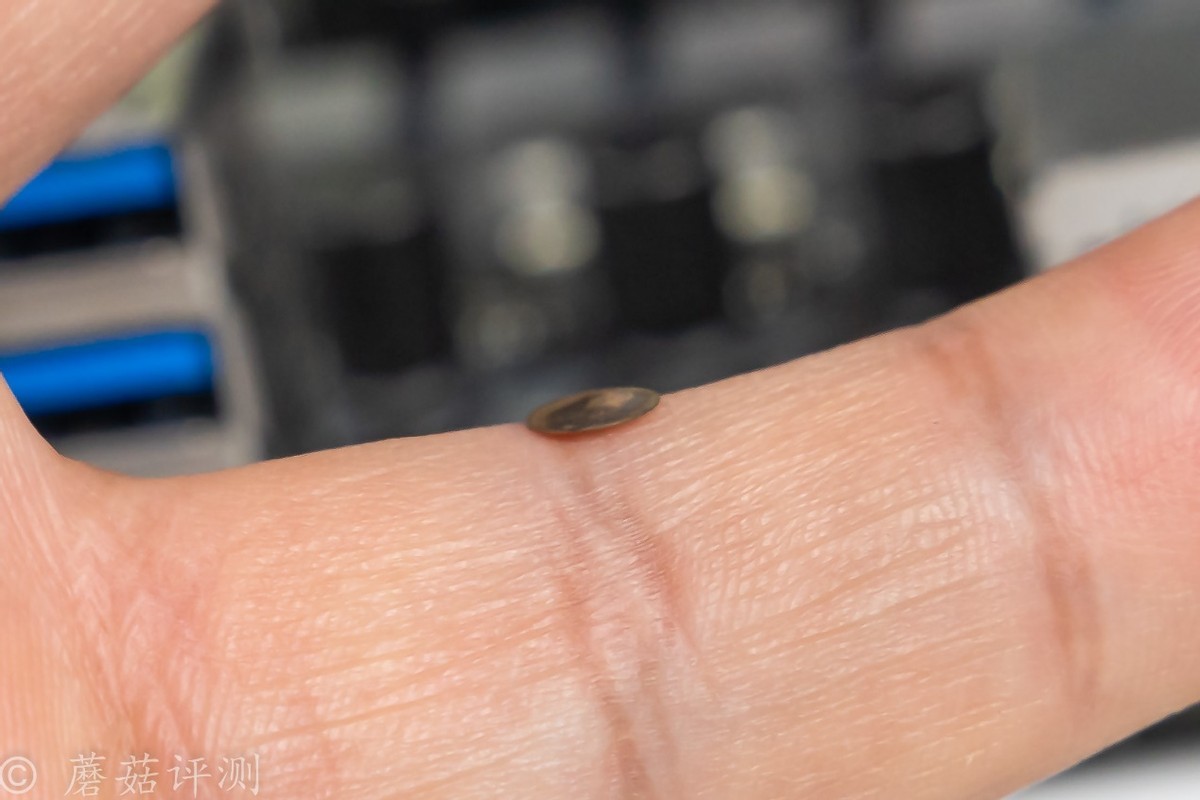

▼這個就是損壞的鍋仔片，感覺有點變形，也有點鏽蝕了。懷疑變形不是問題，主要是鏽蝕。

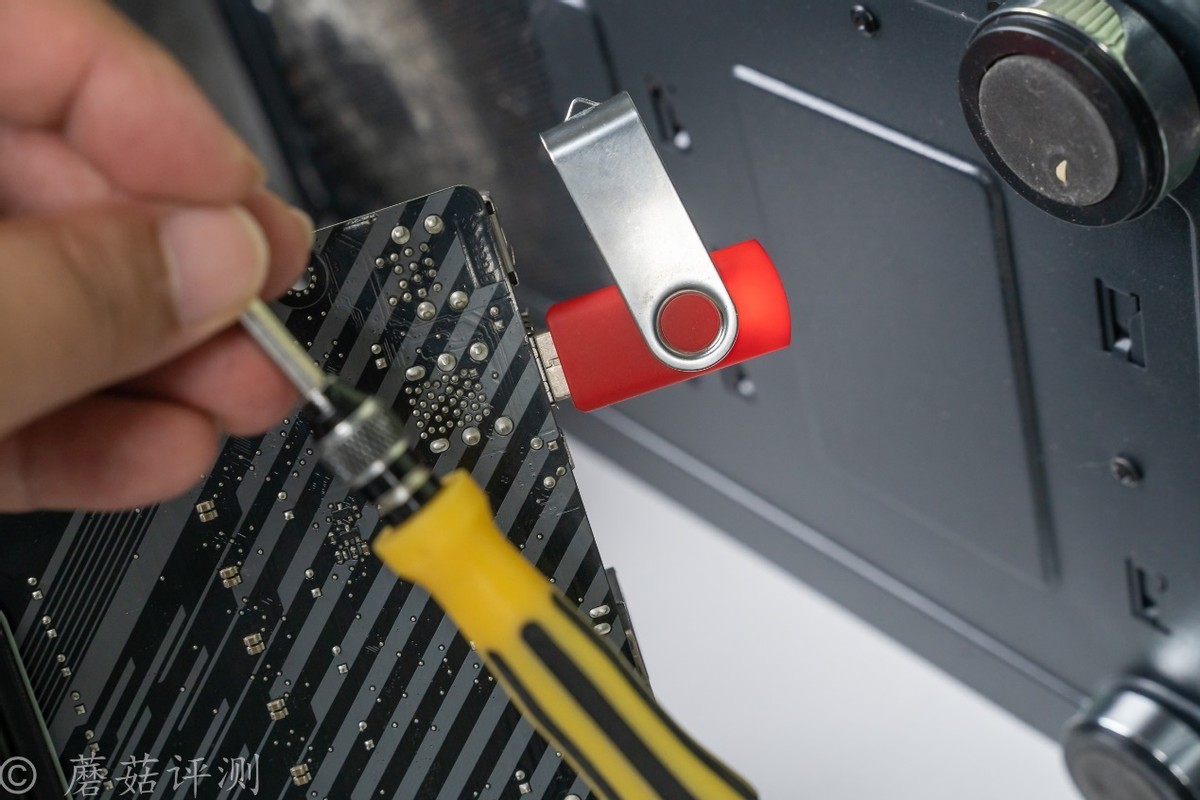

▼雖然鍋仔片去掉了，但日常使用的時候，也可以試着用一字螺絲刀捅一下，大概率也是可以發揮功能的。

▼靠近看看，用一字螺絲刀對準底部的兩個觸點，更容易操作。

▼對了，在把主板裝回去之前，先把主板BIOS刷寫好。因爲在故障的時候，主板是無法停止刷寫BIOS的，你很難斷電斷的恰到好處，反正蘑菇手裏這塊主板是無法開機的。

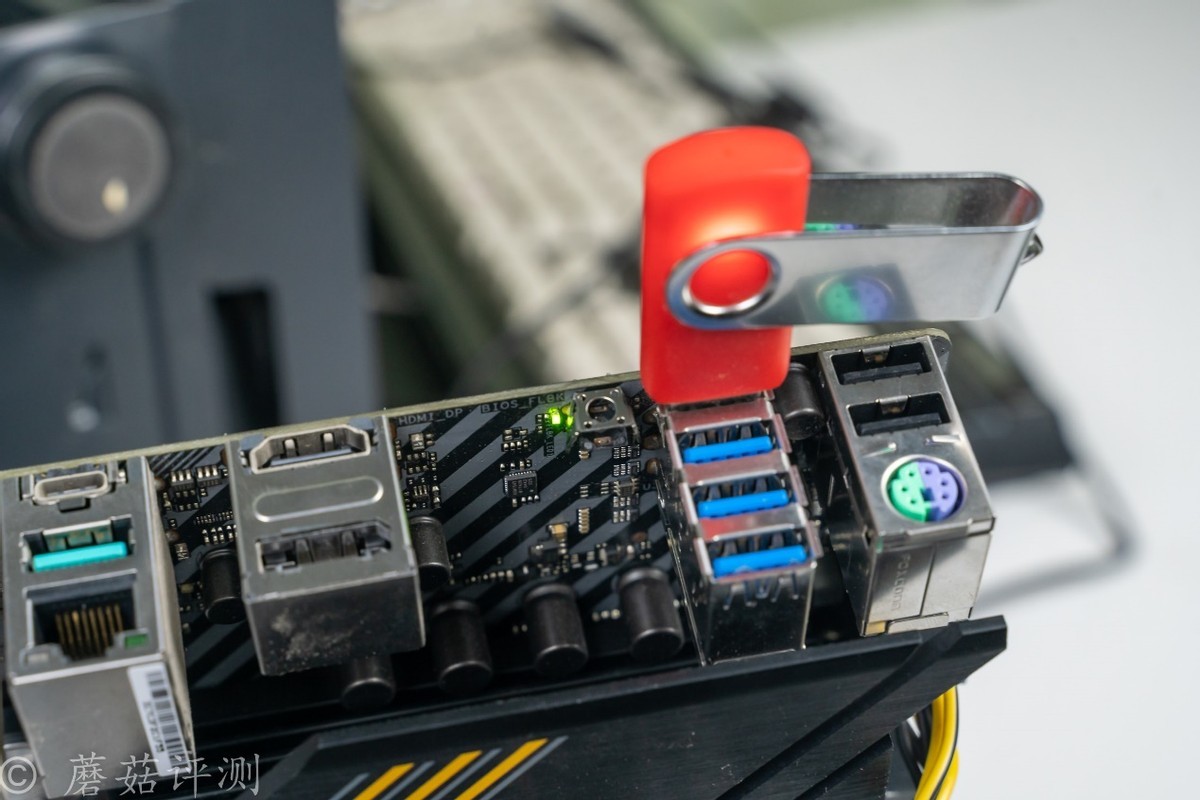

▼主板的無U刷BIOS，功能是沒問題的，LED指示燈會正常閃爍，U盤的讀寫指示燈也能亮。

四、超低成本，解決老款華碩主板BIOS刷寫按鈕損壞問題 測試

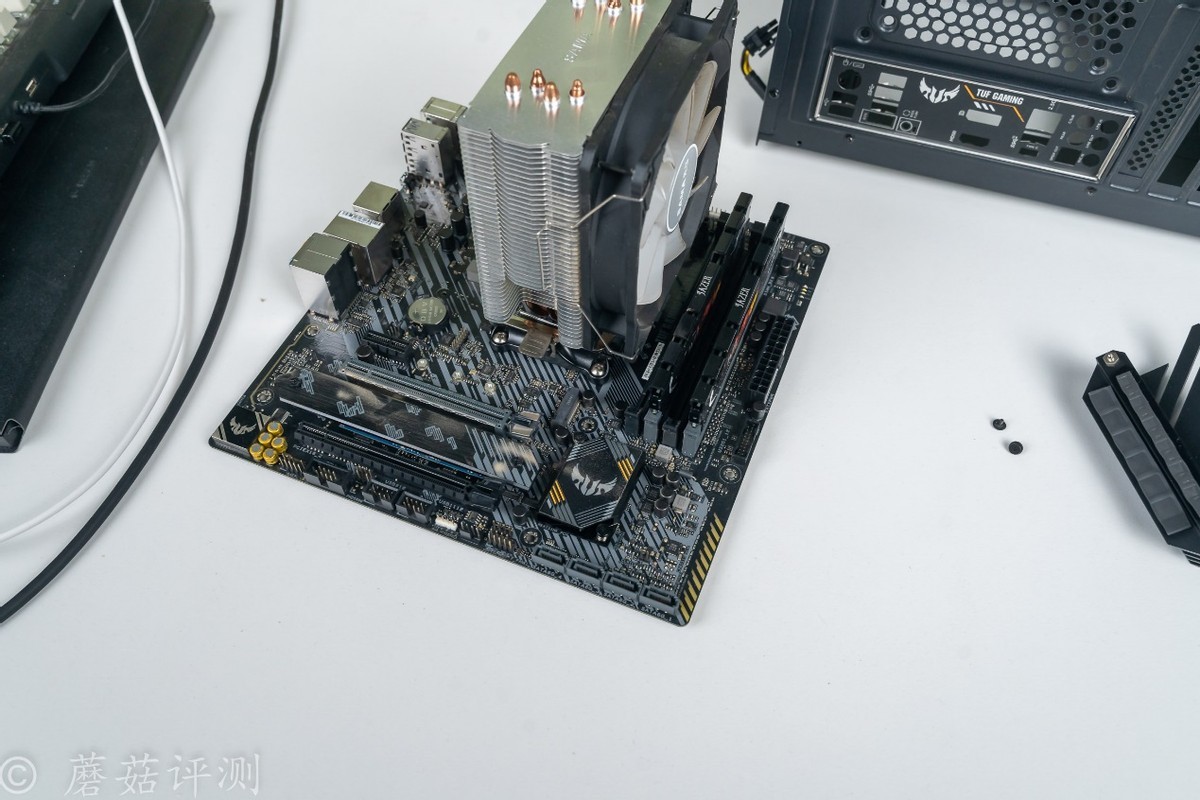

▼刷好之後，開機試試，一次點亮，完美！

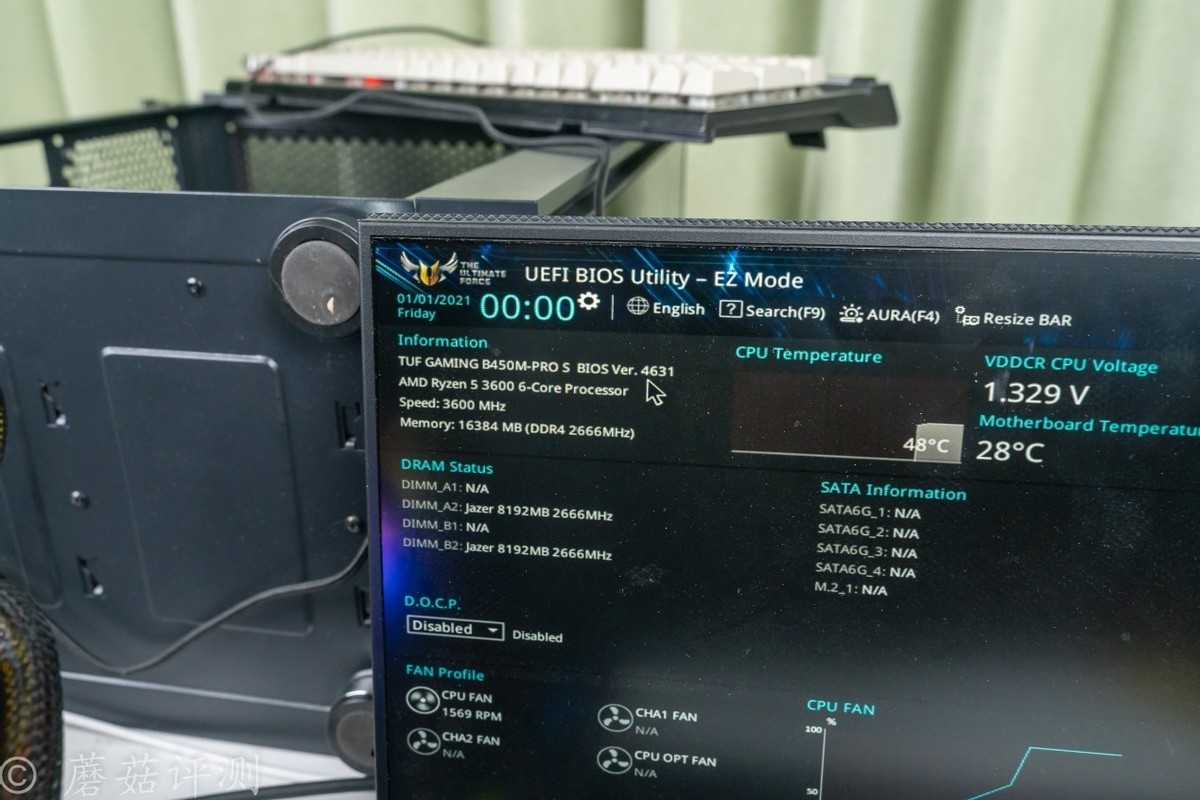

▼主板的BIOS已經刷寫到最新的正式版BIOS了，還有一版測試版，蘑菇就不給他刷了。

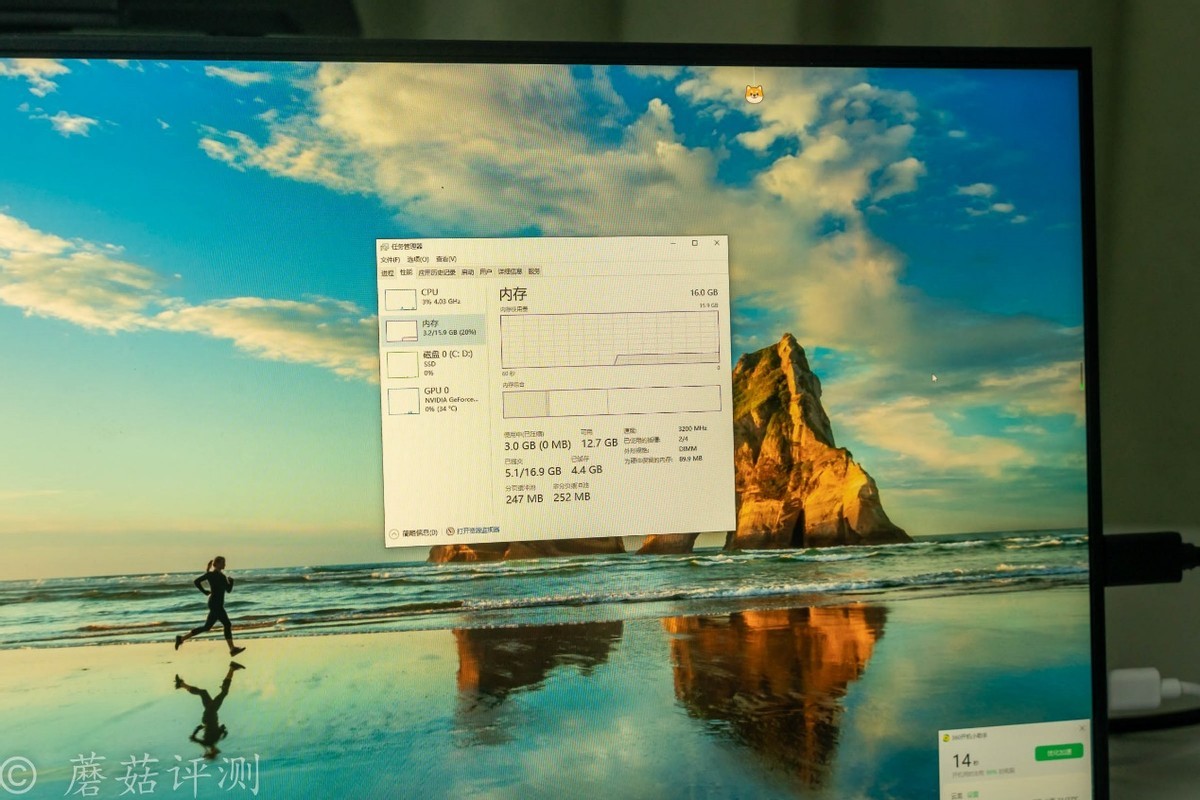

▼簡單設置下內存的XMP之類的BIOS參數，系統正常開機，完美！右下角的360不是蘑菇裝的，朋友自己裝的。

五、總結

華碩主板的質量還是很不錯的，4、5年前的B450重炮手主板，用了多年一直很穩定，沒出過任何問題。還以爲會一直穩定的用下去，沒想到被一個小小的鍋仔片射中了膝蓋。

不過解決方法還是很簡單的，蘑菇的這個方法是成本最低的，幾乎不需要花錢就能解決，但是你得有一個動手能力可以的朋友。朋友裝機，終身售後，你懂的。

這個故障現象蘑菇再重複一下，就是電腦電源打開之後，BIOS刷寫燈持續亮，電腦按開機鍵沒反應，無法開機。破壞BIOS刷寫按鈕之後，主板可以正常刷寫BIOS，可以正常開機。
