一、前言
对于AMD用户来说，选择一块B板和选择一块X板的区别并不大，因为AMD的B板本身就非常强大，其拥有非常出色的拓展性、功能性，能够满足绝大多数用户对于一块主板的需求。
选择B系列主板，很多用户最担心的就是供电问题，因为一些高端处理器对于主板供电的要求还是蛮高的，而有很多用户想要去上一些中高端的处理器，这对于B系列主板提出了更高的要求。
面对这种情况，技嘉的电竞雕B850M AORUS PRO WIFI7这块主板，就可以非常轻松的应付。这块主板的用料十分豪华，基础部分是8层的PCB，处理器核心供电部分是清一色的80A供电晶体管，搭配标配热管的主板供电散热模组，可以轻松应付9950X的供电需求，基本可以说是，装机不用挑，就选电竞雕。
二、技嘉电竞雕B850M AORUS PRO WIFI7主板 开箱

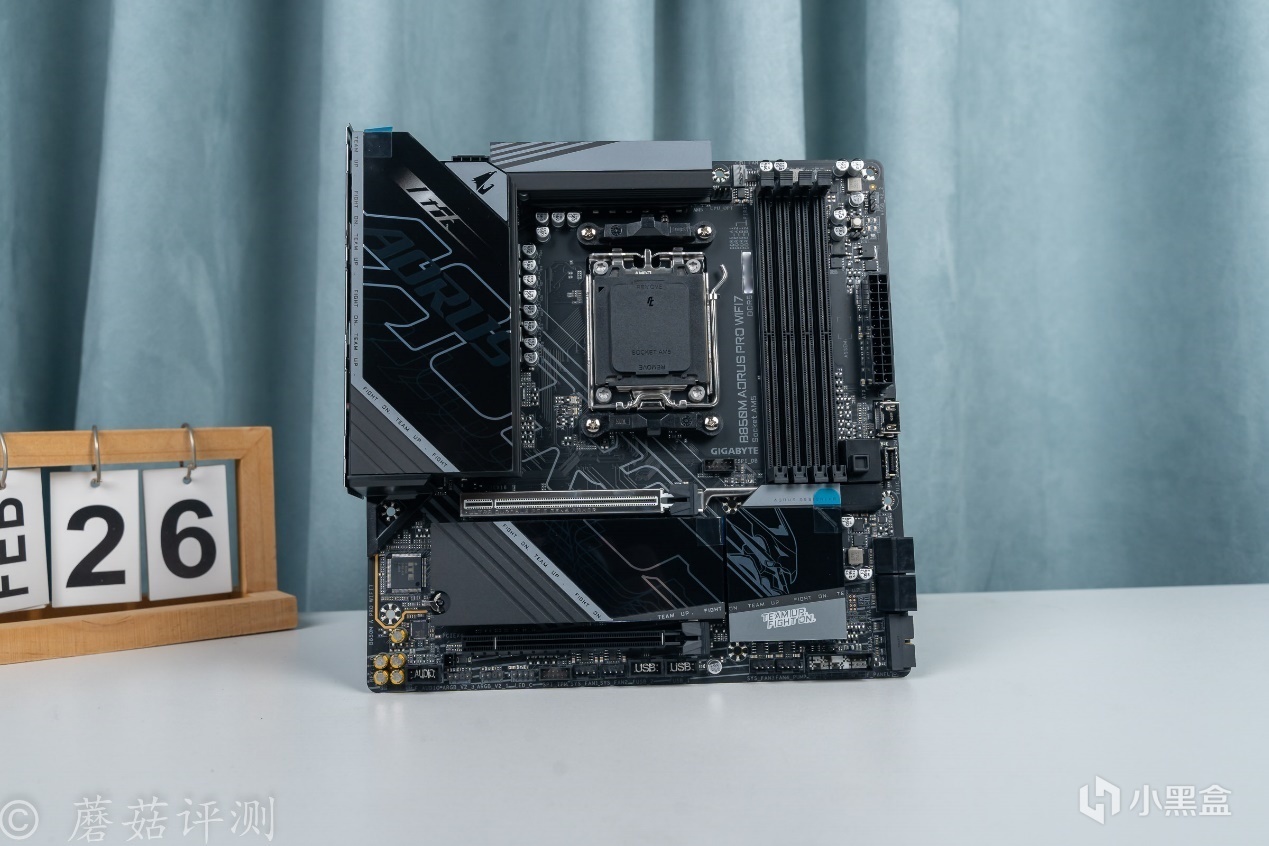

▼主板的包装盒还是很漂亮的，左侧是技嘉经典的大雕LOGO，右侧是主板型号。
▼包装盒背面，详细介绍了这块主板的一些特性，其中12+2+2相数字供电非常显眼，底部还有主板的具体参数信息。

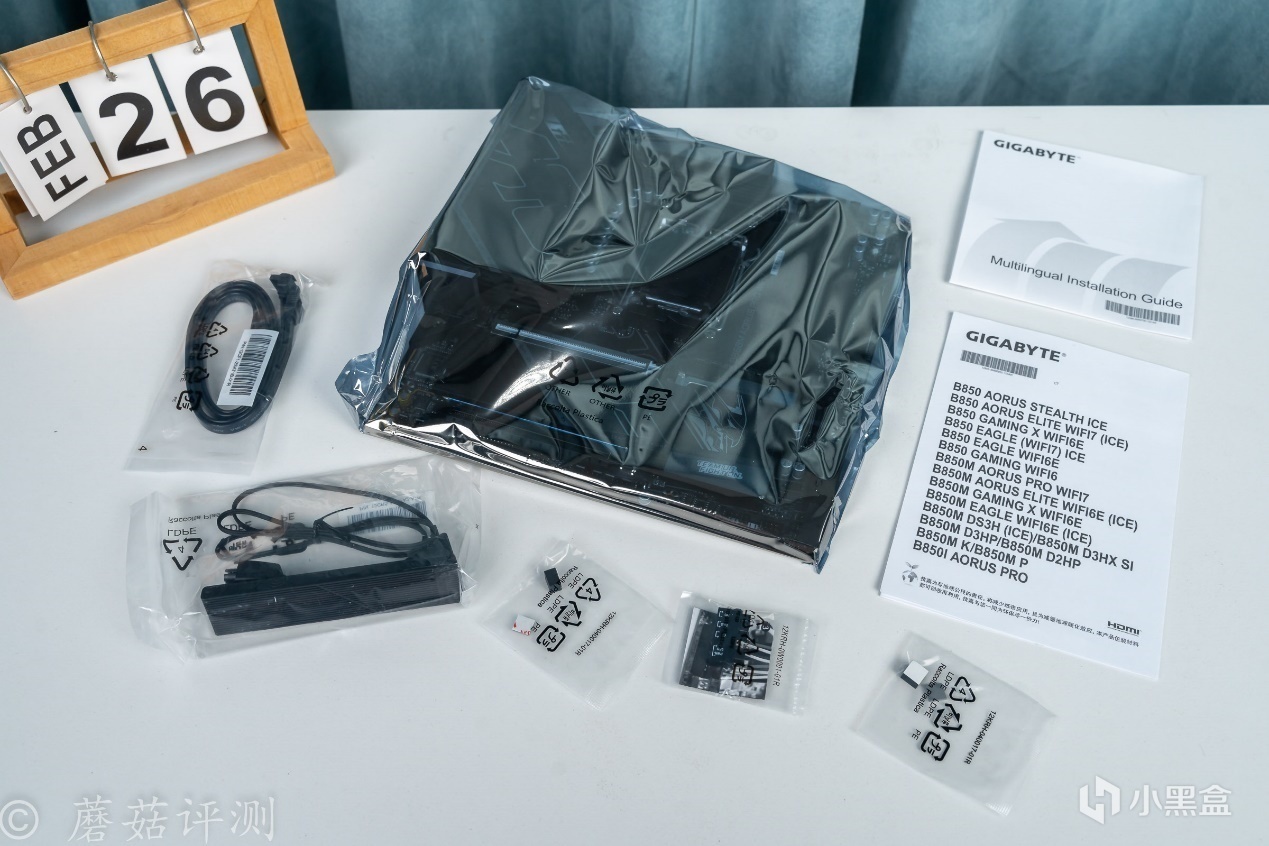

▼包装盒内部，除了一些说明文件之外，还标配了WIFI天线、SATA数据线和快捷跳线模组。除此之外，技嘉还贴心的赠送了两个橡胶垫，可以垫在固态硬盘中间的位置，让固态硬盘整体的受力更加合理。
三、技嘉电竞雕B850M AORUS PRO WIFI7主板 外观

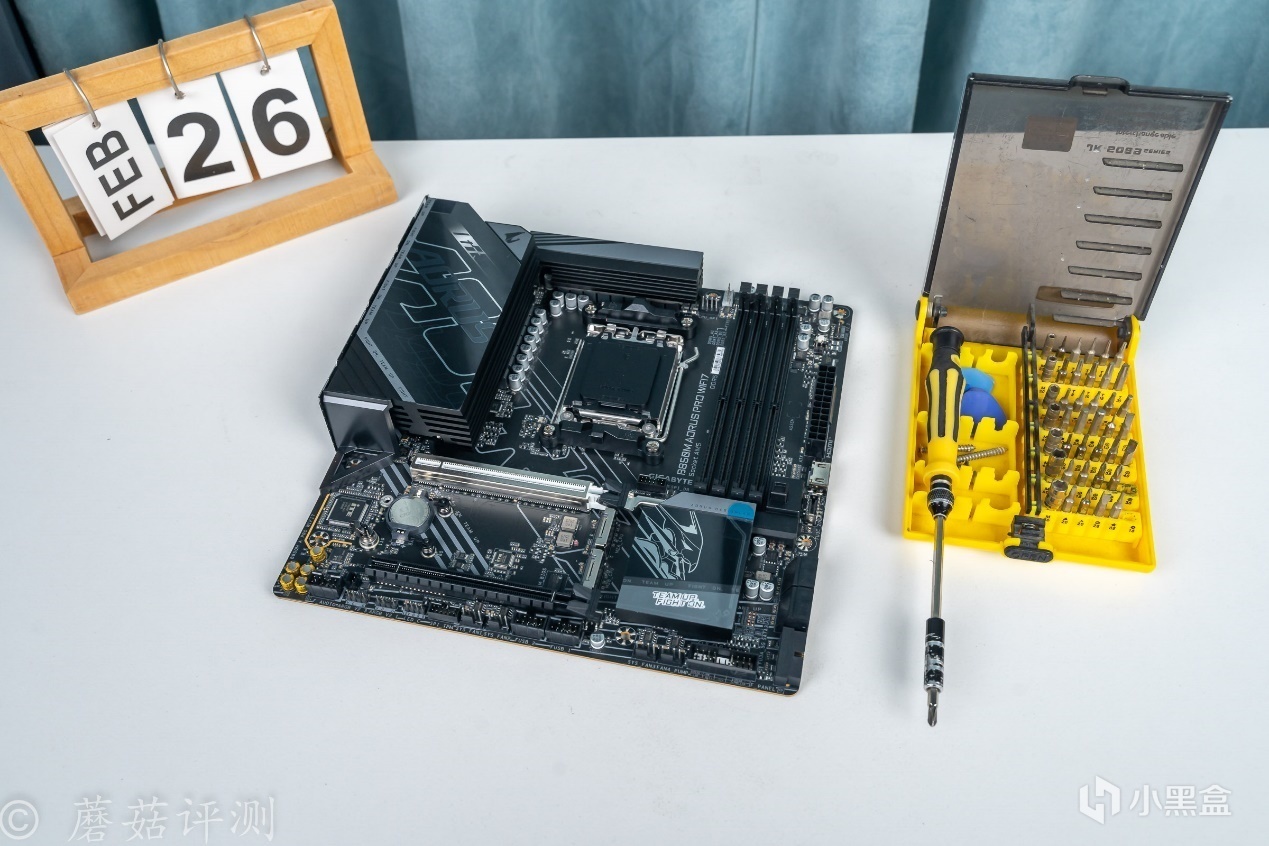

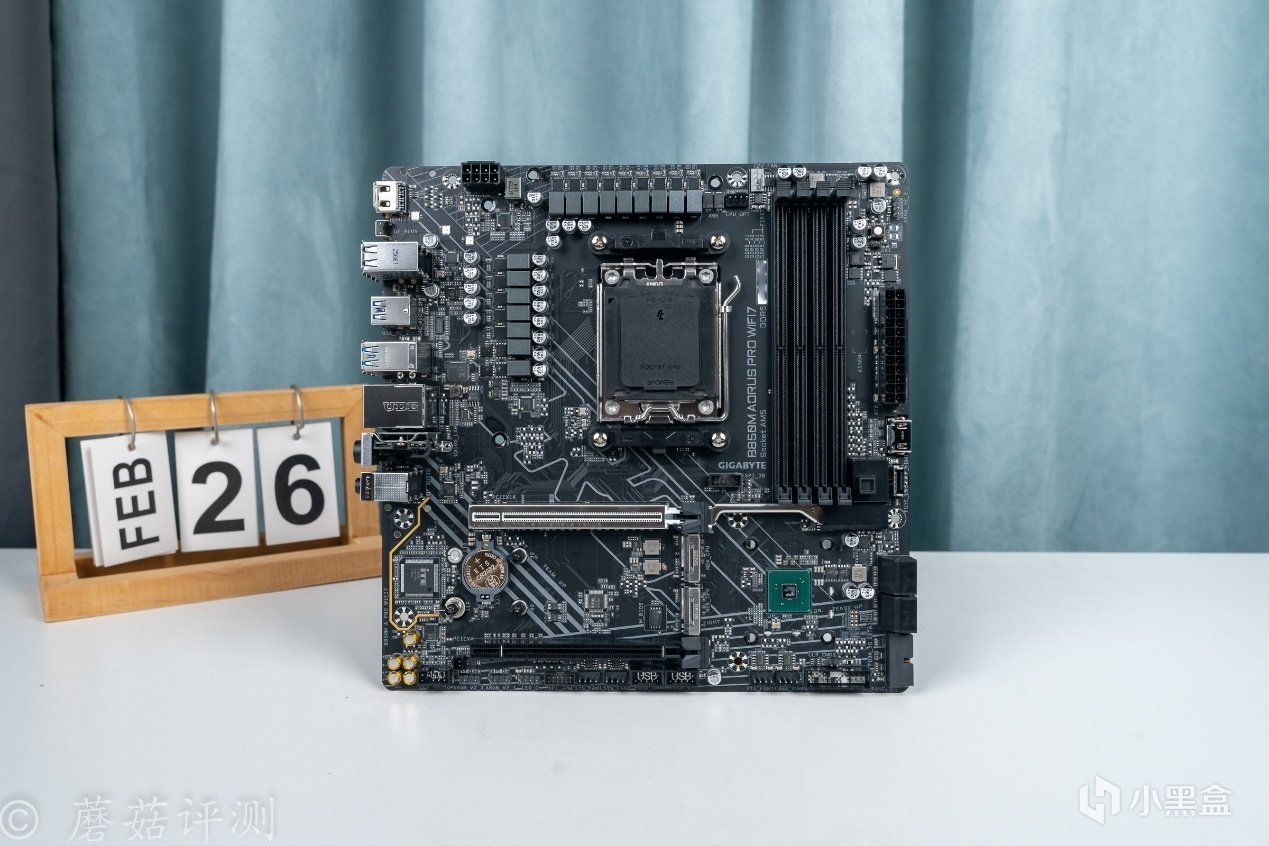

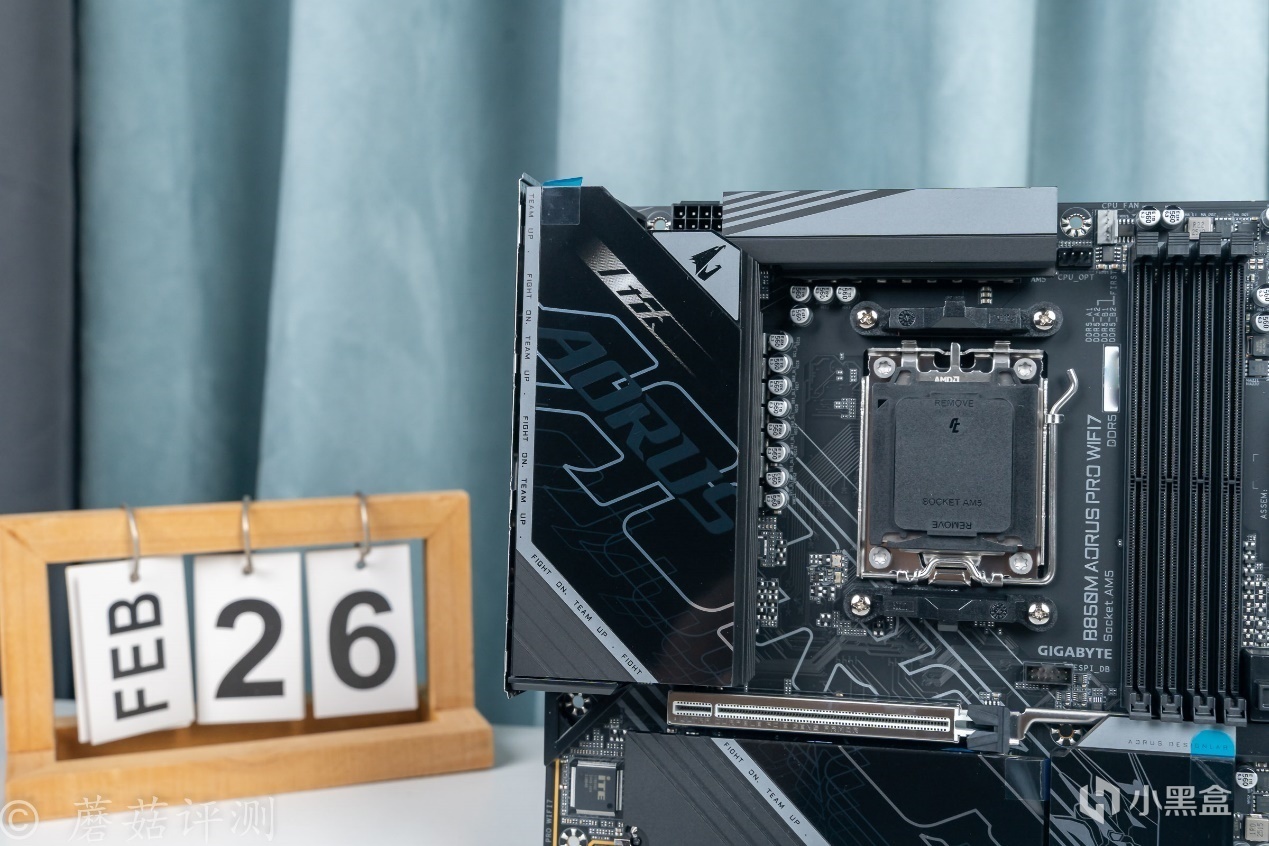

▼主板的外观很漂亮，整体采用黑、灰配色，正面有大量金属件覆盖。
▼主板的供电电路左侧、上侧均有大体积的金属散热件覆盖，且左侧金属散热件的表面还有精致的塑料装饰，支持RGB灯效，支持主板同步。

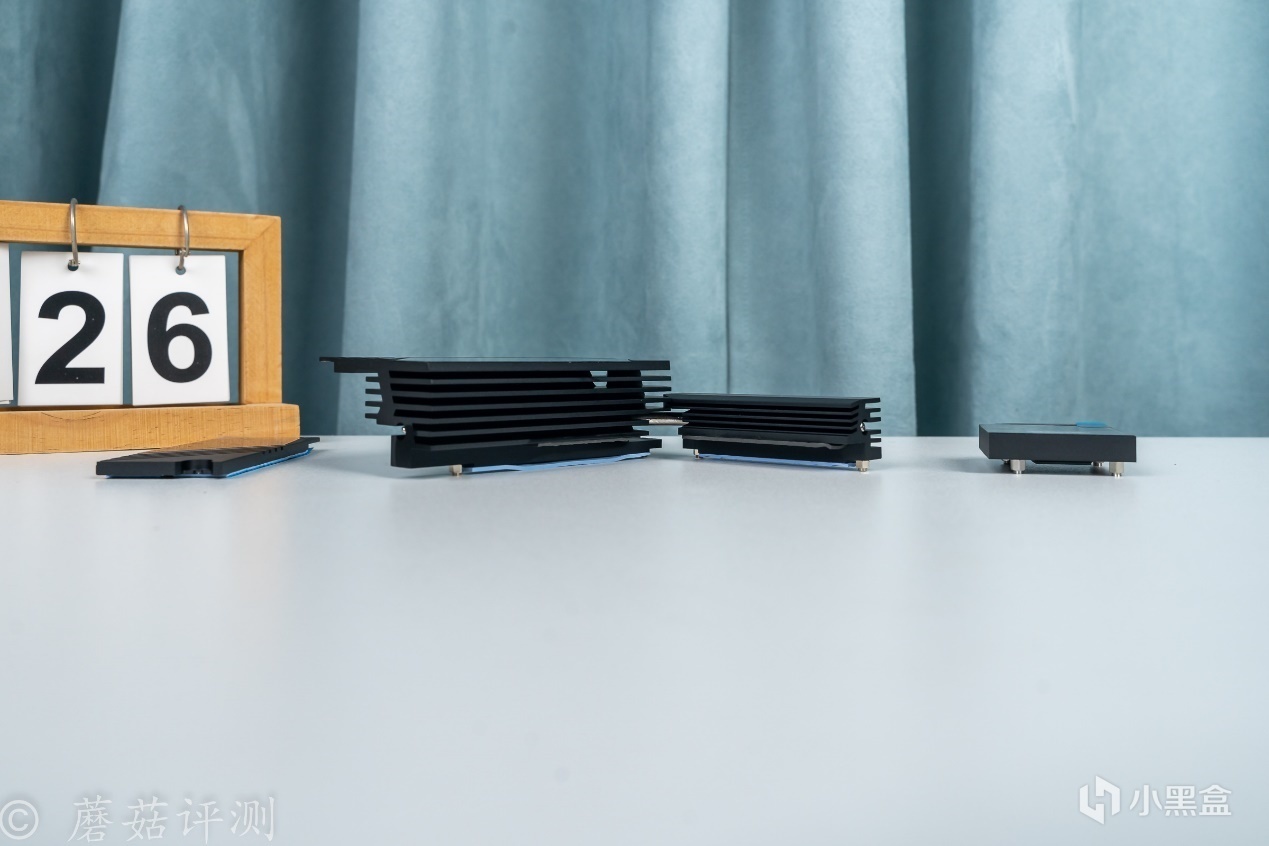

▼主板底部，M2固态硬盘位和南桥部分，也都有金属散热件覆盖。其中，南桥金属散热件支持RGB灯效，支持主板同步。

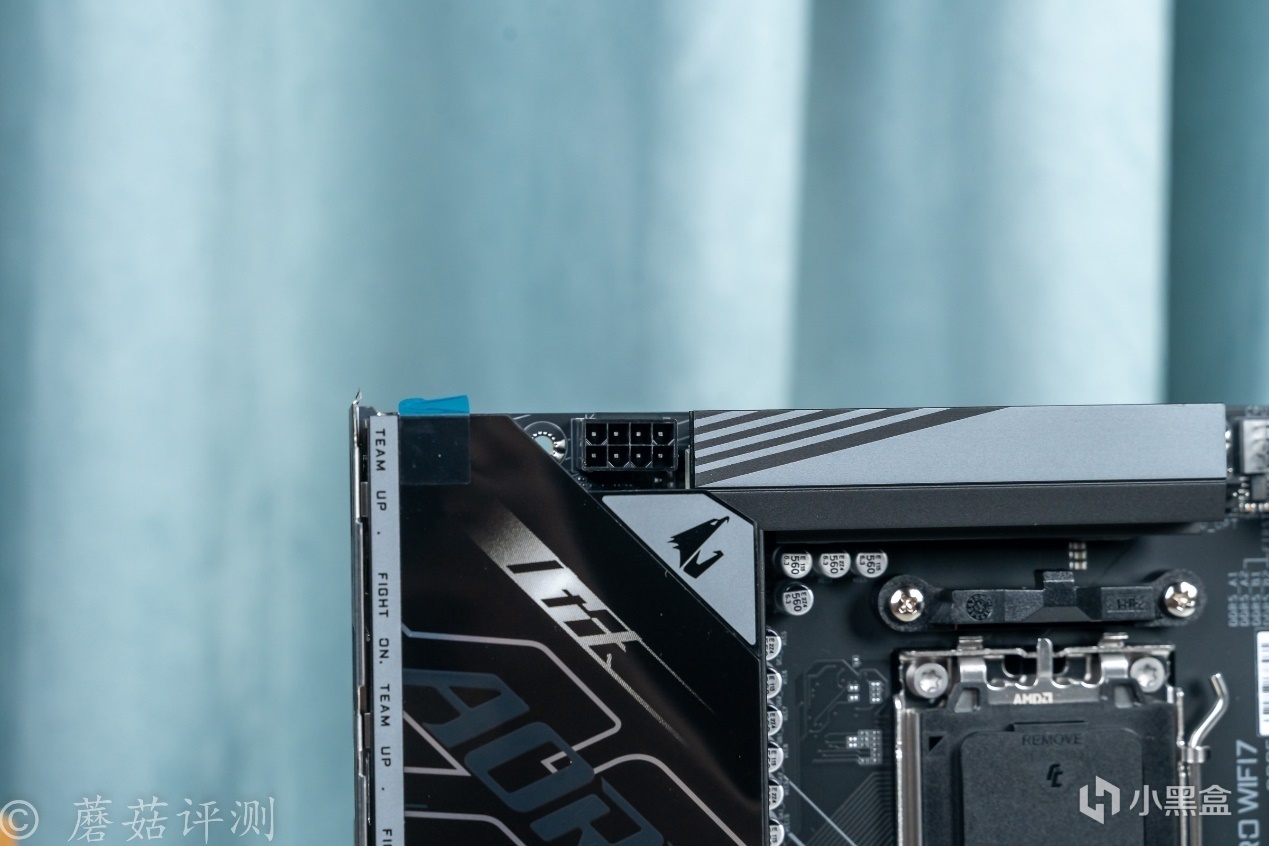

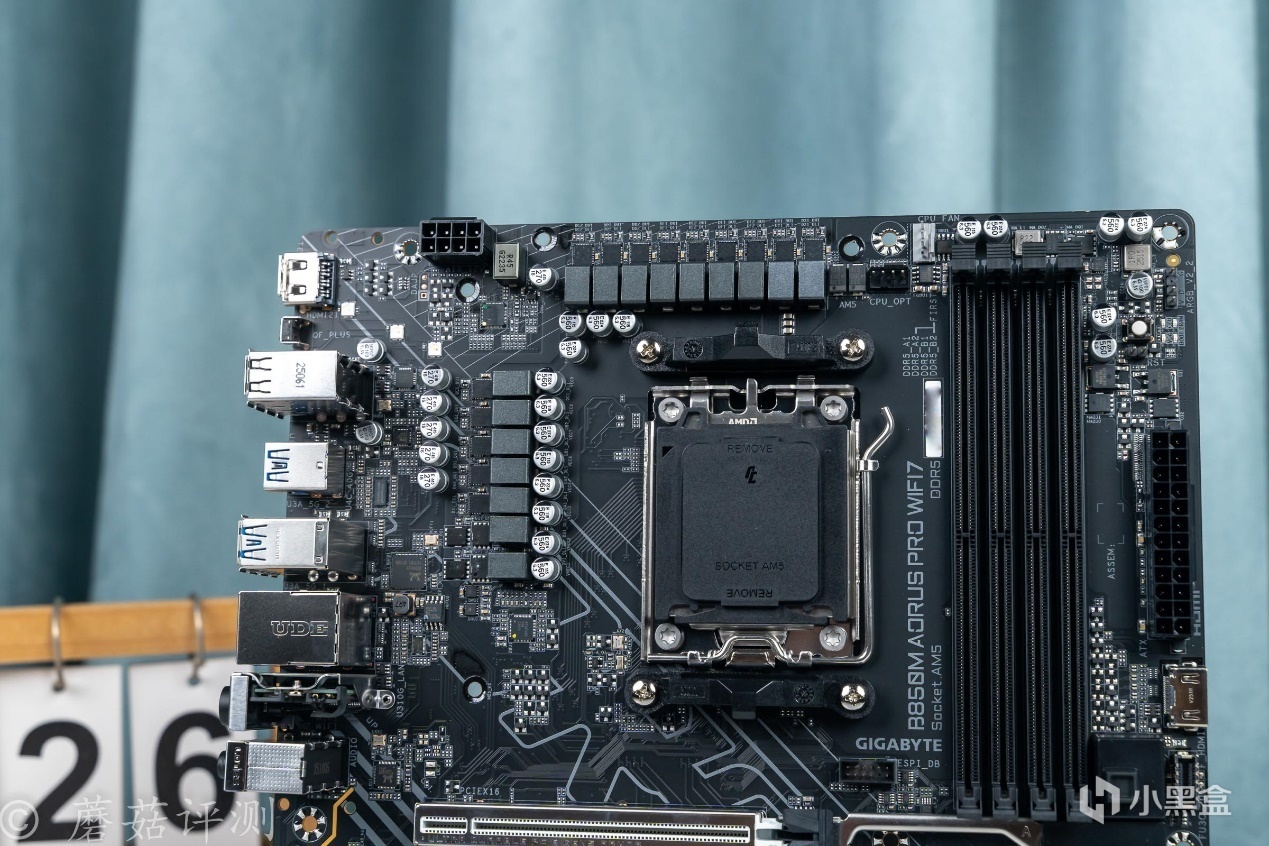

▼主板左上角，是CPU辅助供电插口，采用单8Pin设计。AMD的处理器，主流型号的功耗并不离谱，单8Pin完全够用。
▼主板右上角，两个4Pin的风扇供电插座，一个5V三针ARGB灯效插座，还有一个DeBug快速排故灯，和一个重启物理按键。

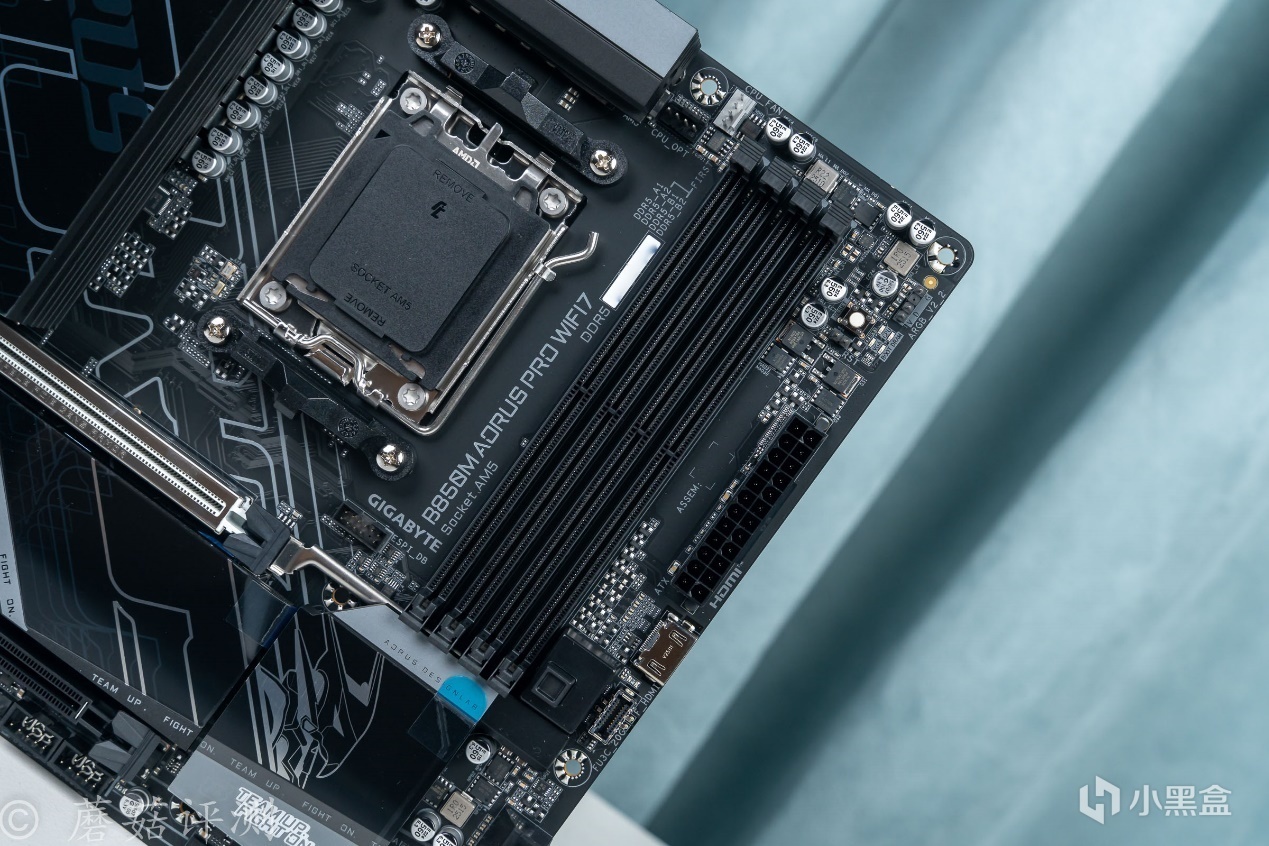

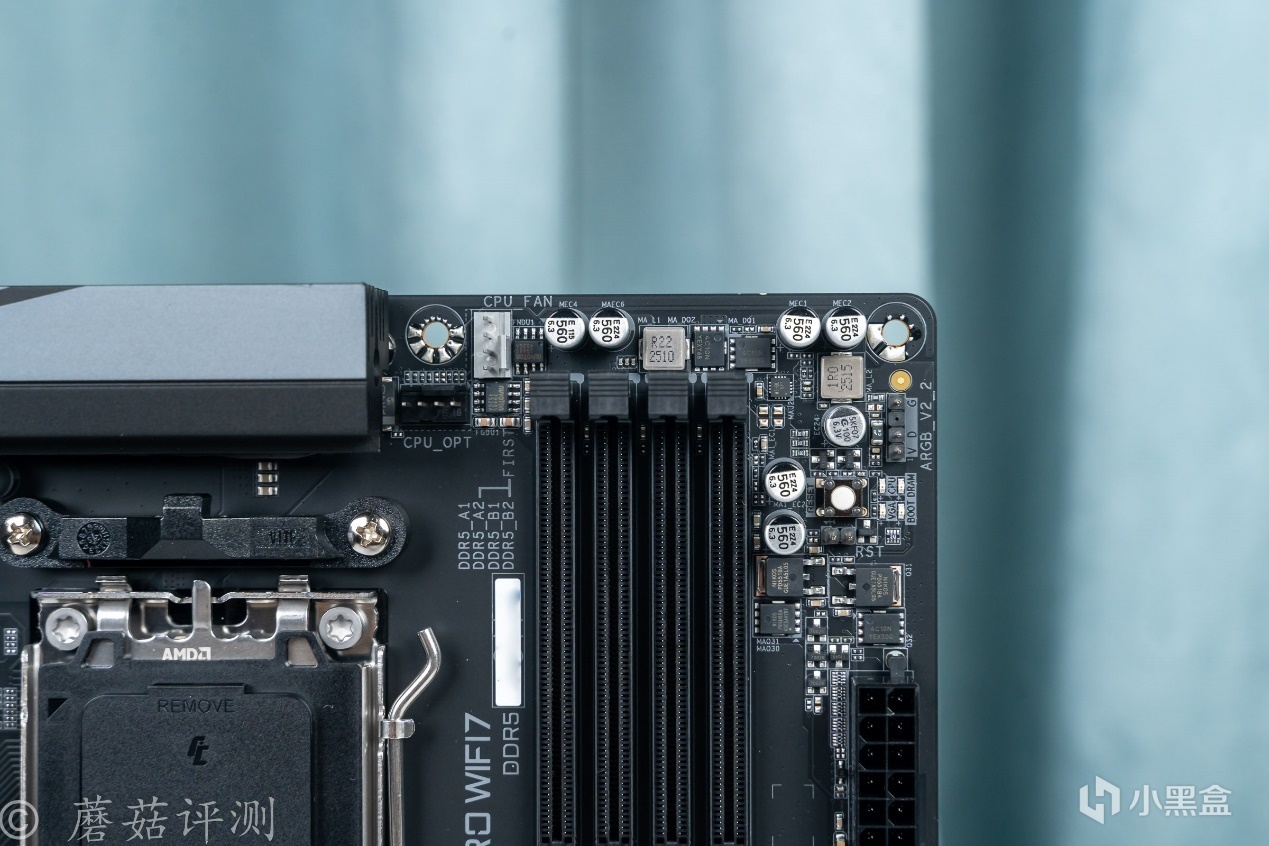

▼内存插槽采用四槽设计，DDR5，频率最高支持到8600+MHz，容量最高可以去到256GB，非常给力。不过对于普通用户来说，6000MHz的频率就非常完美。

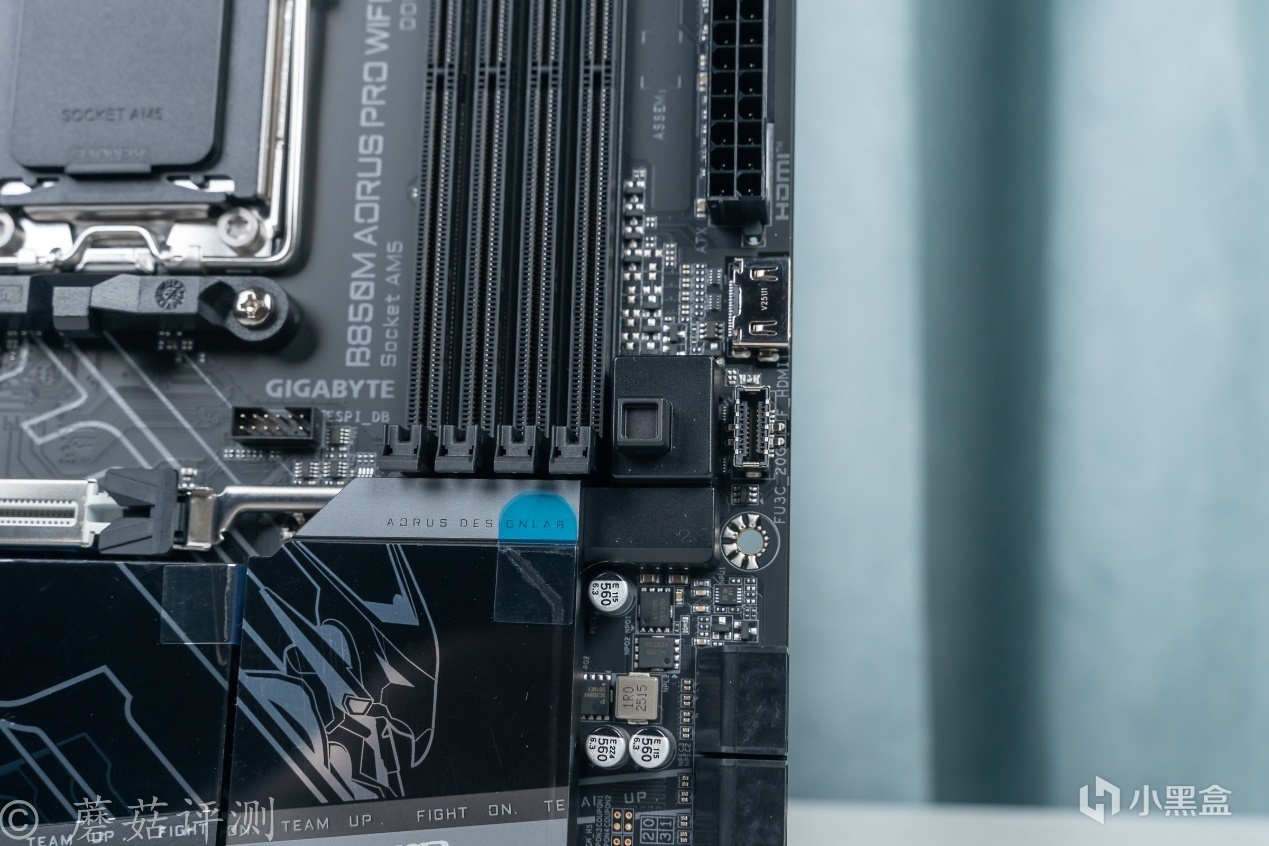

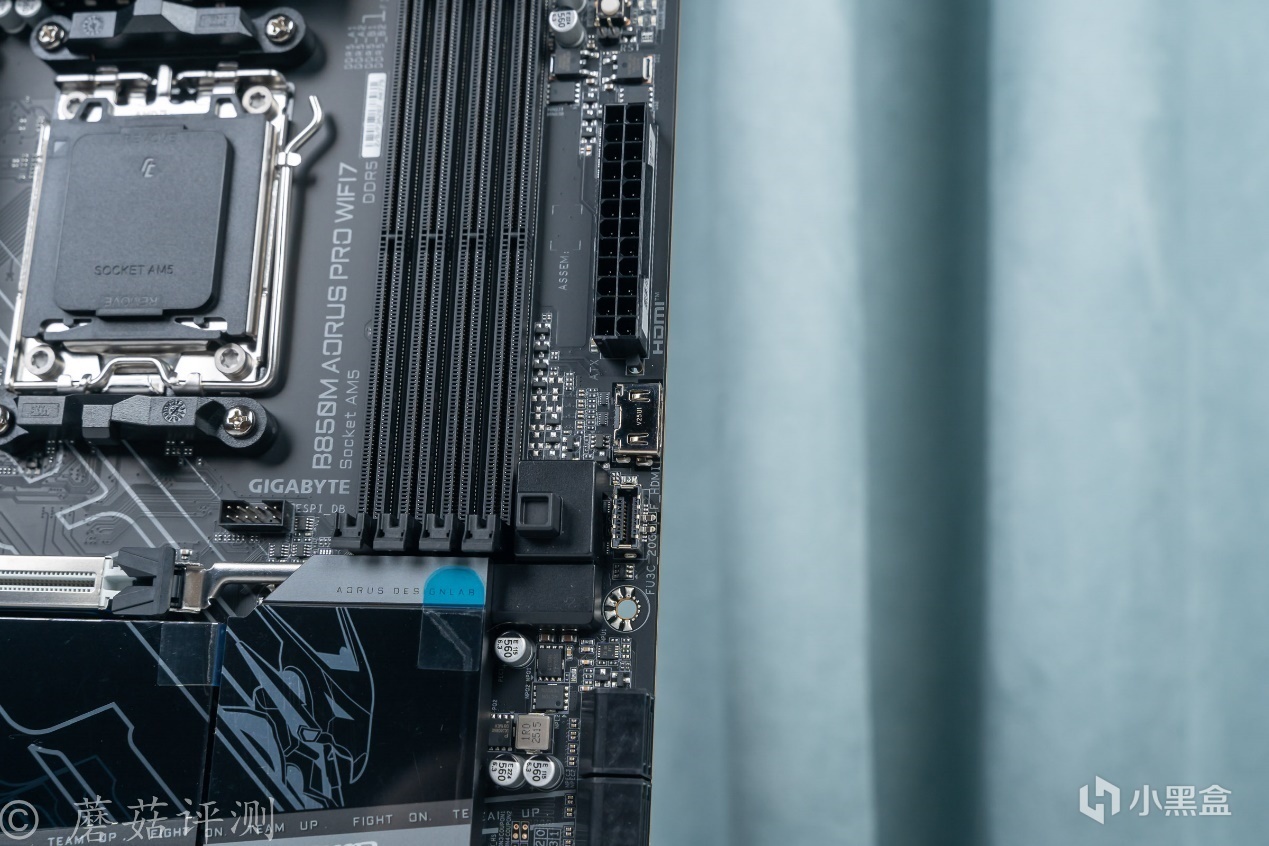

▼主板的24Pin辅助供电插口下面，还有一个HDMI视频输出接口，方便给一些副屏提供视频信号。

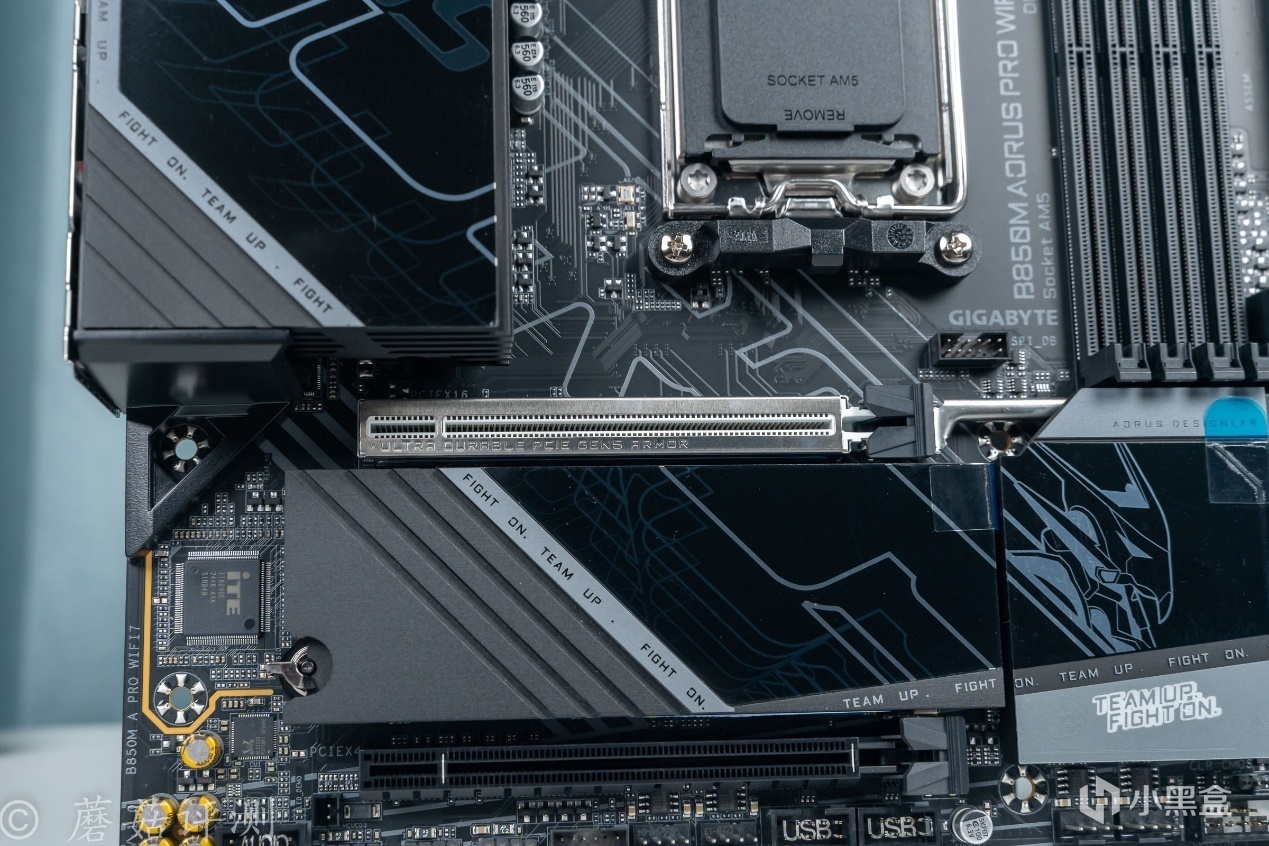

▼主板的主PCIe插槽，最大支持PCIe 5.0 x 16，且外面有金属件包裹，在提供更加出色的寿命和稳定性表现。
▼主板的主PCIe插槽采用技嘉独家的显卡快易拆设计，把锁定卡扣按键放到了主板的右侧，方便拆装显卡。
▼并且这套显卡快易拆的机械结构非常简单，就是通过一根金属件拉动PCIe卡扣。这种简单的结构，反而非常的耐用、高效！

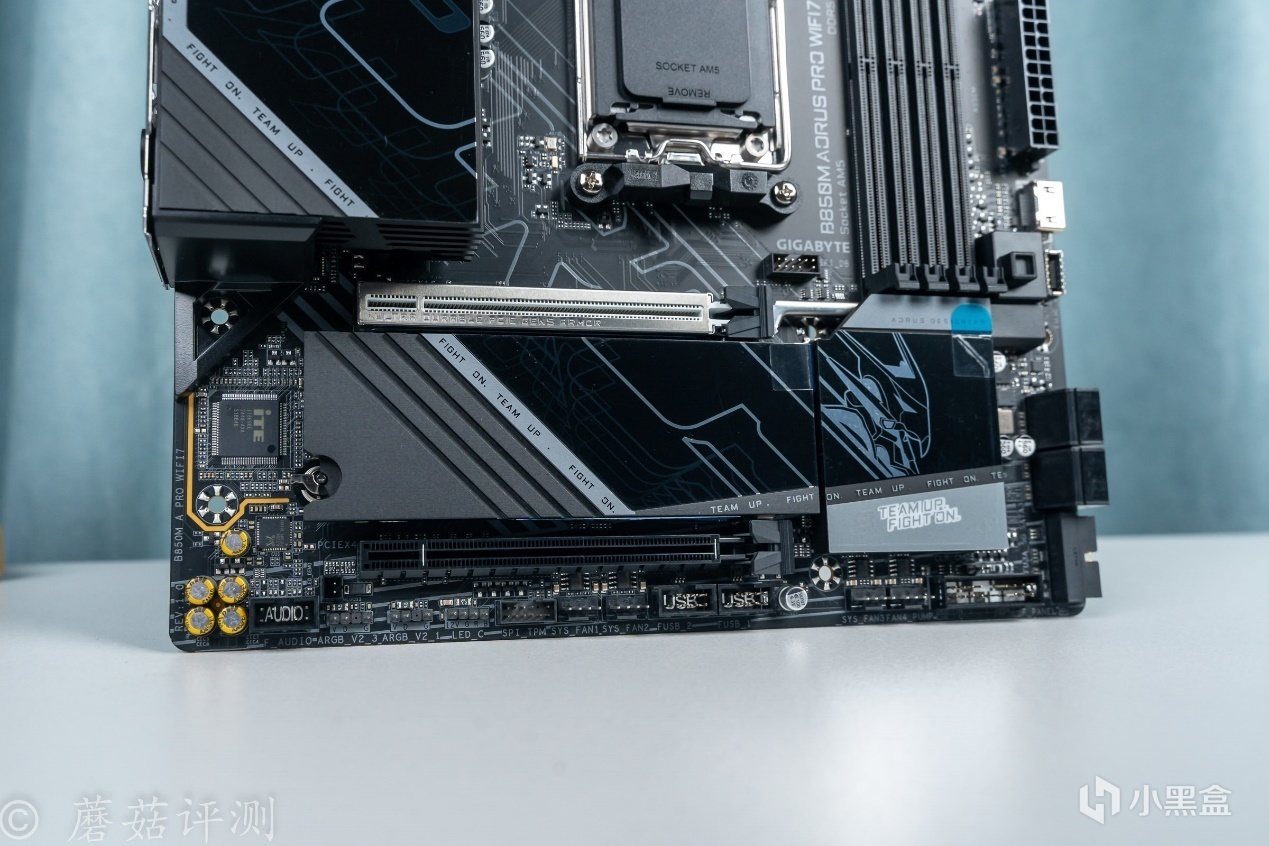

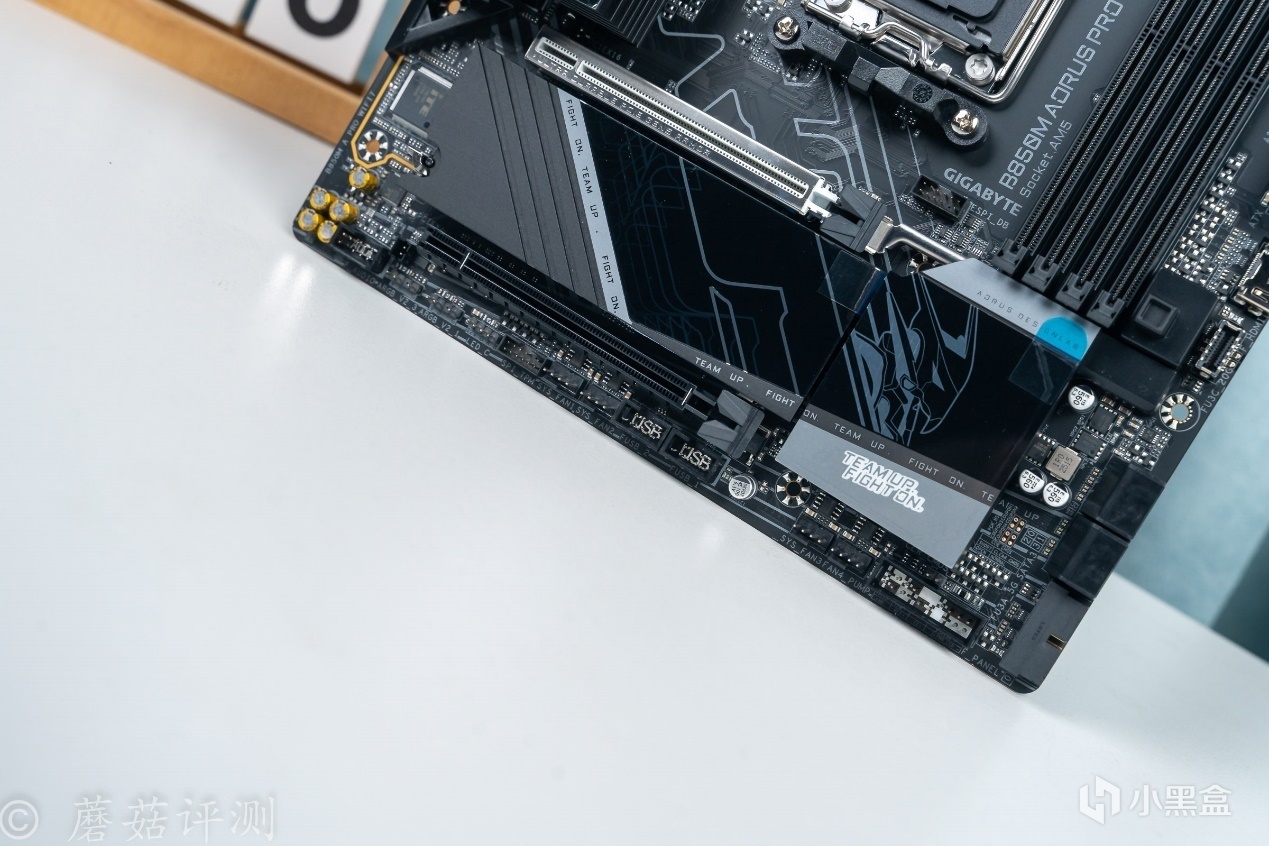

▼主板的两个M2插槽，采用一块金属件覆盖，且这块金属件也采用了快易拆设计，左侧的金属卡扣拨一下，就能轻松取下。
▼标配两个PCIe 5.0的M2插槽，上面的最大支持25110、下面的最大支持22110，M2插槽均有金属件包裹，非常不错。

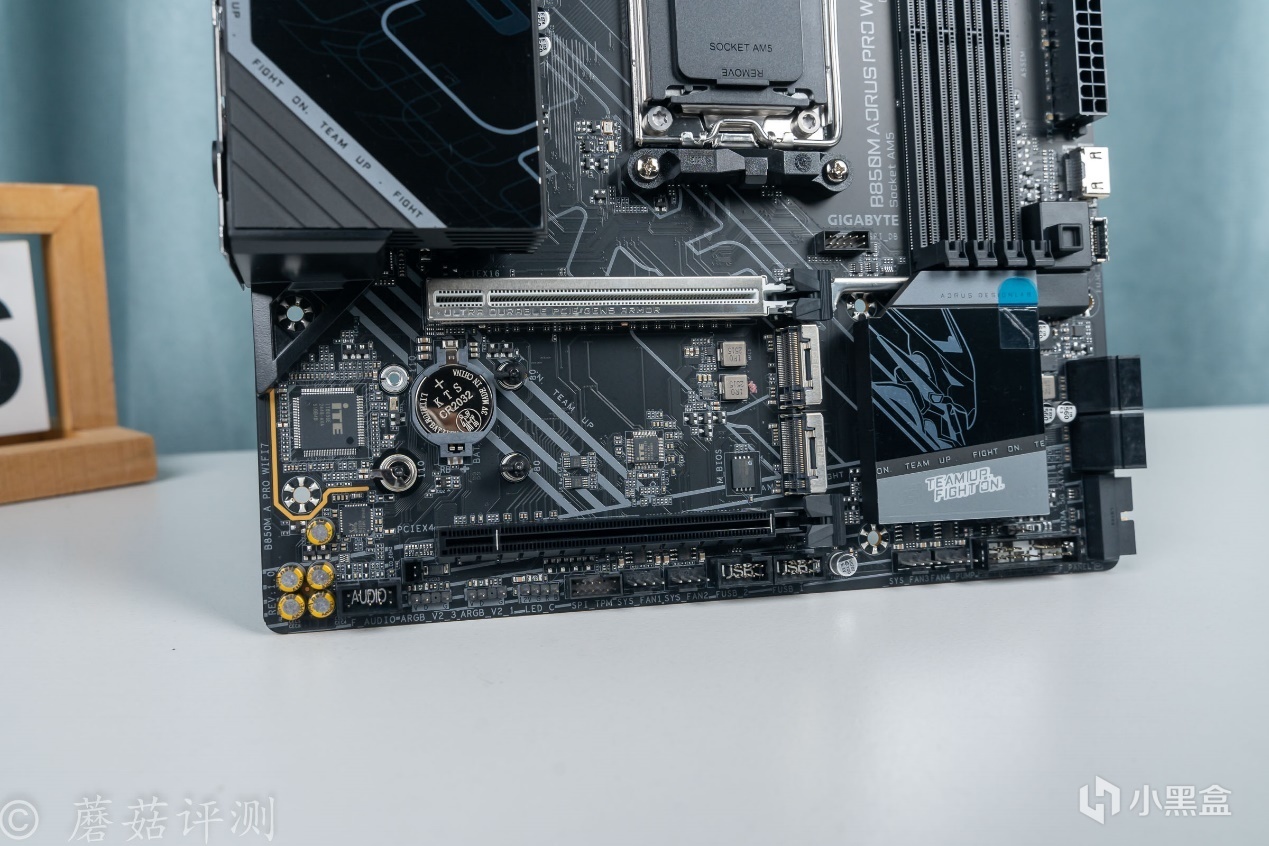

▼主板底部，接口很多，从左到右依次是音频接口、5V三针ARGB灯效接口两个、12V四针灯效接口一个、TPM插座一个、4Pin的风扇供电插座一个、USB 2.0插座两个、4Pin的风扇供电插座两个和机箱跳线插座。
▼主板的右下角，是4个SATA 3.0接口，底部是一个机箱前置USB Type-A插座，上面是一个机箱前置USB Type-C插座。

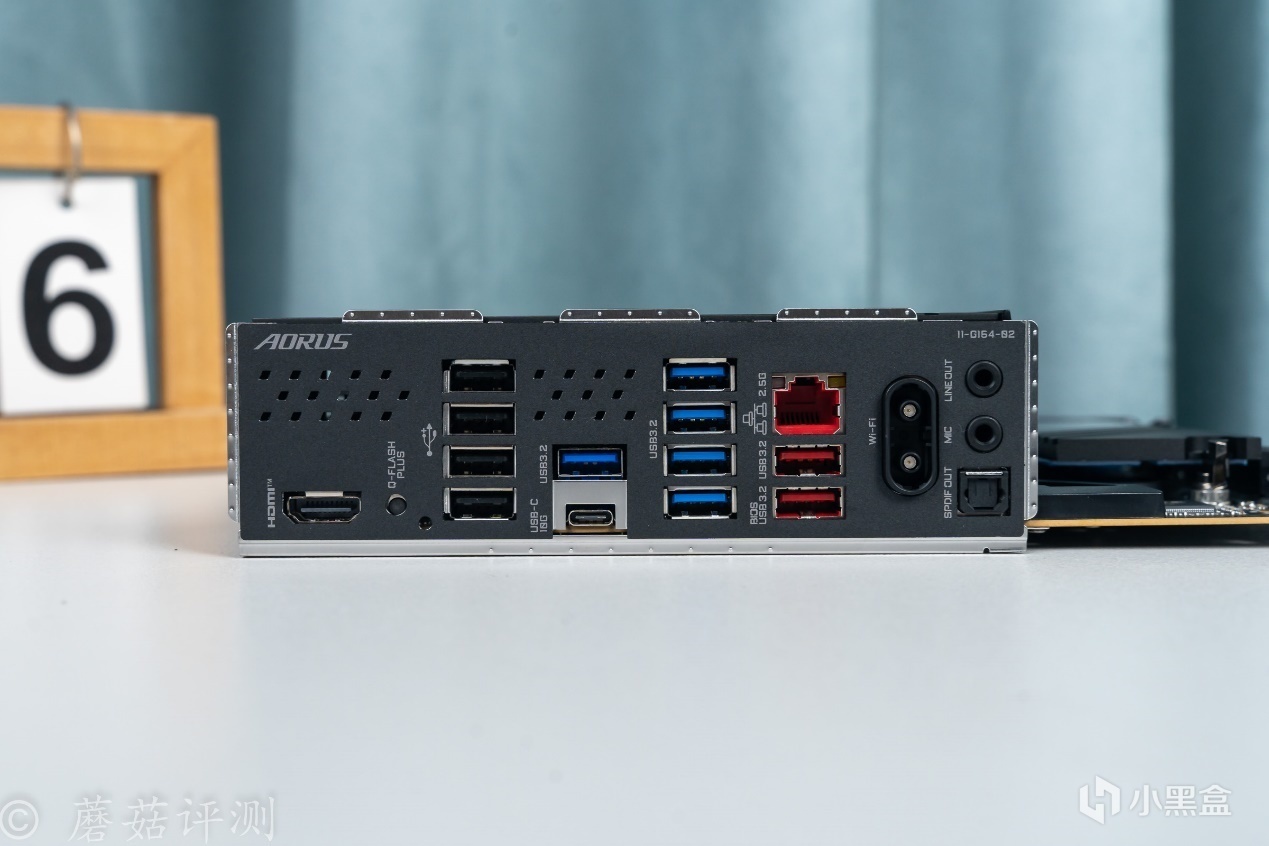

▼主板后部，从左到右依次是HDMI视频输出接口、Q-FLASH PLUS安检、USB 2.0接口4个、USB 3.2 Type-A Gen1接口5个、USB-C 10G接口1个、USB 3.2 Type-A Gen2接口2个、2.5G的Lan口1个、WIFI天线插座（支持快易拆），以及音频接口3个，其中一个为光线Line。
▼主板背面也有漂亮的涂装，但并无更多的接口。
四、技嘉电竞雕B850M AORUS PRO WIFI7主板 拆解
▼继续拆解，看下详细用料。
▼主板正面的金属覆盖件还是蛮多的，用料都很扎实。
▼正面看不出来，到侧面看下，这个体积、这个厚度，都很给力。

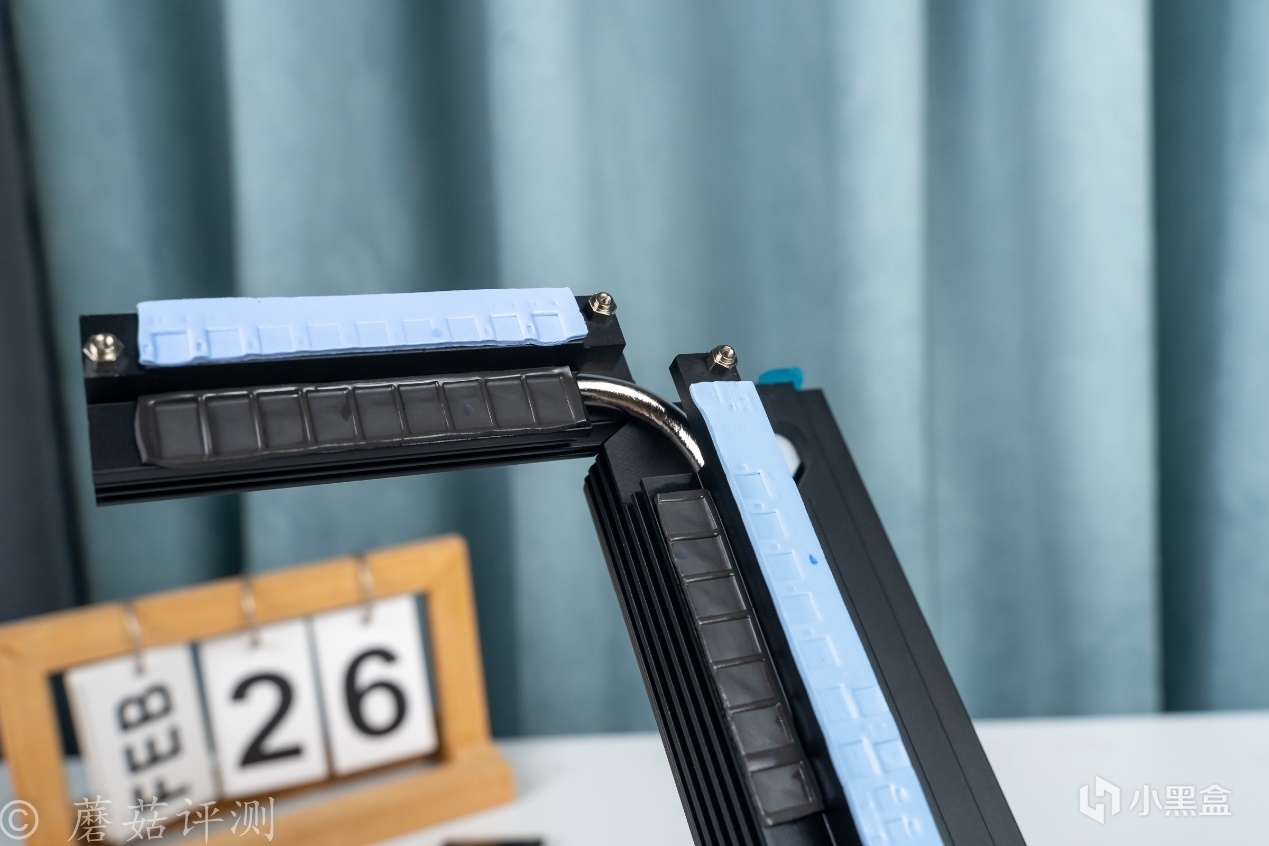

▼供电电路的两块金属散热件之间还有一根热管均热，可以提高整体的散热效率，电感和Mos部分还有导热垫贴附，可以提高热量传递效率。

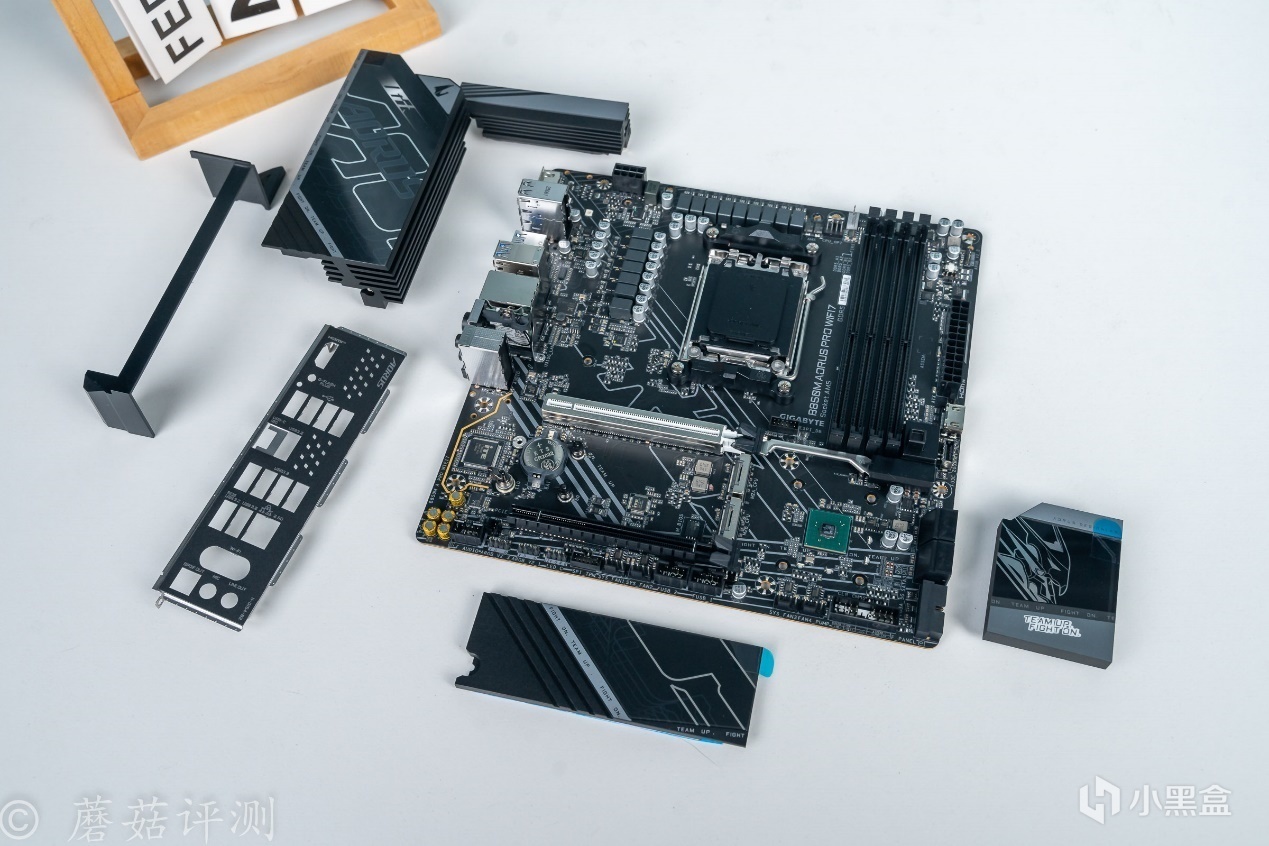

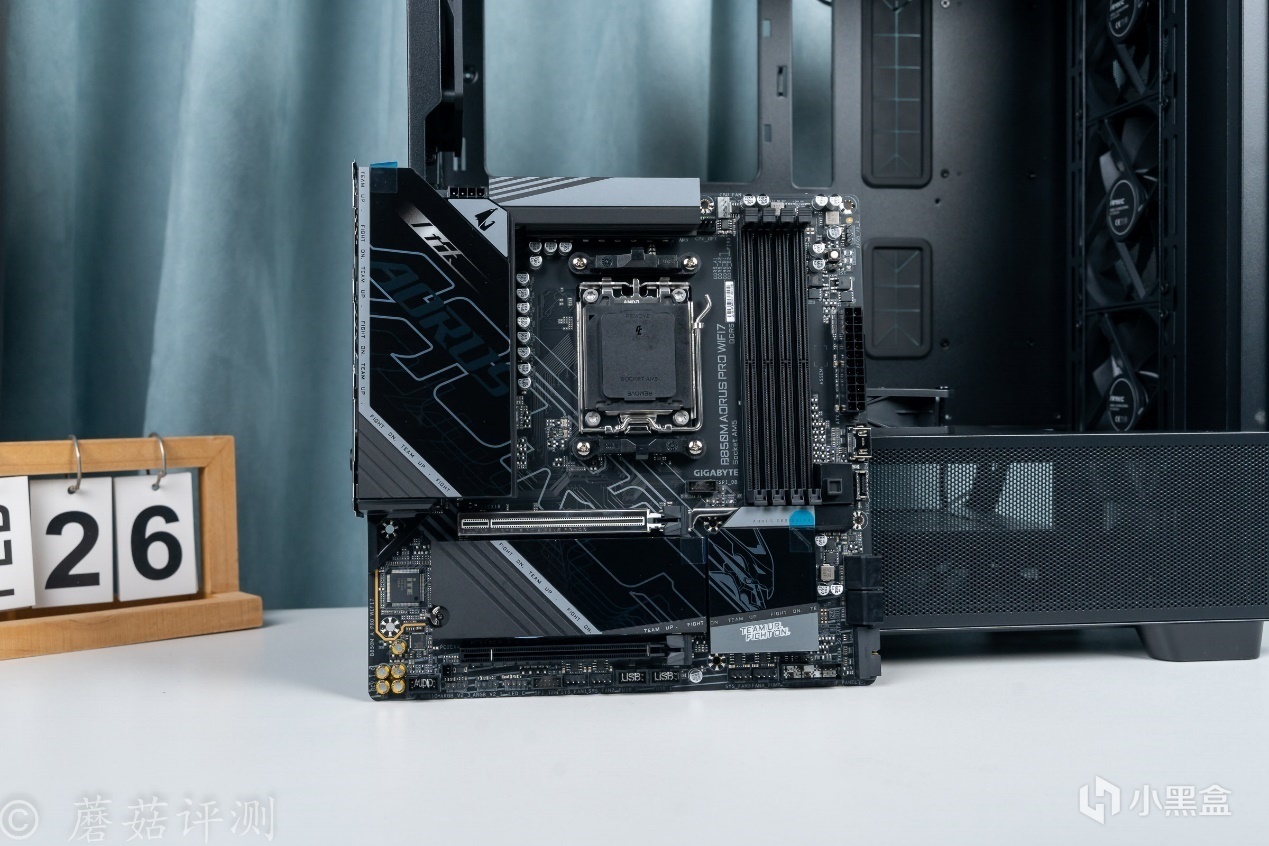

▼去掉主板正面的金属散热件之后，主板正面依然是密密麻麻的。
▼主板的供电部分用料豪华，采用16相供电的设计，其中左侧有7相供电，上侧有9相供电。

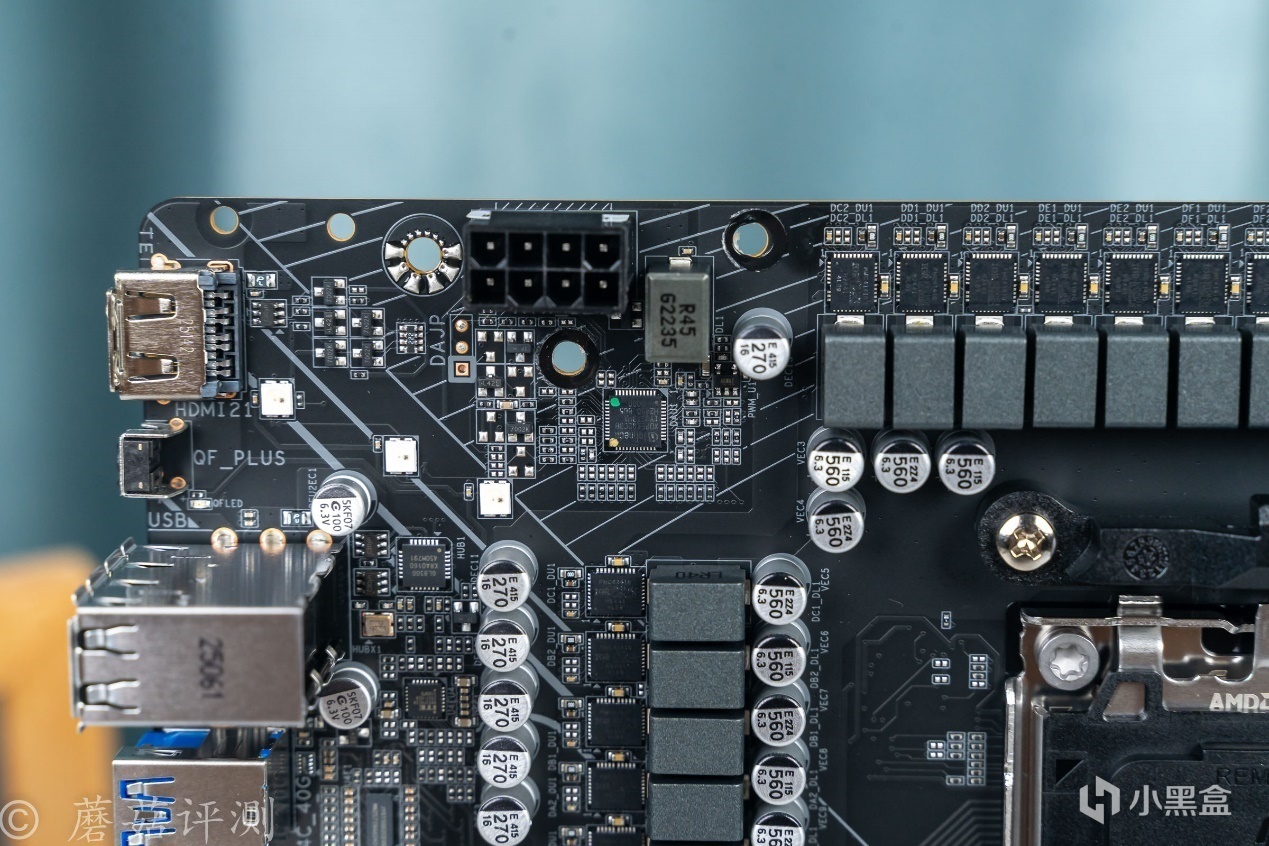

▼主板的处理器8Pin辅助供电插座下面，是PWM主控芯片，英飞凌的XDPE192C3B，这里大概率是输出6+2相双通道PWM控制信号。

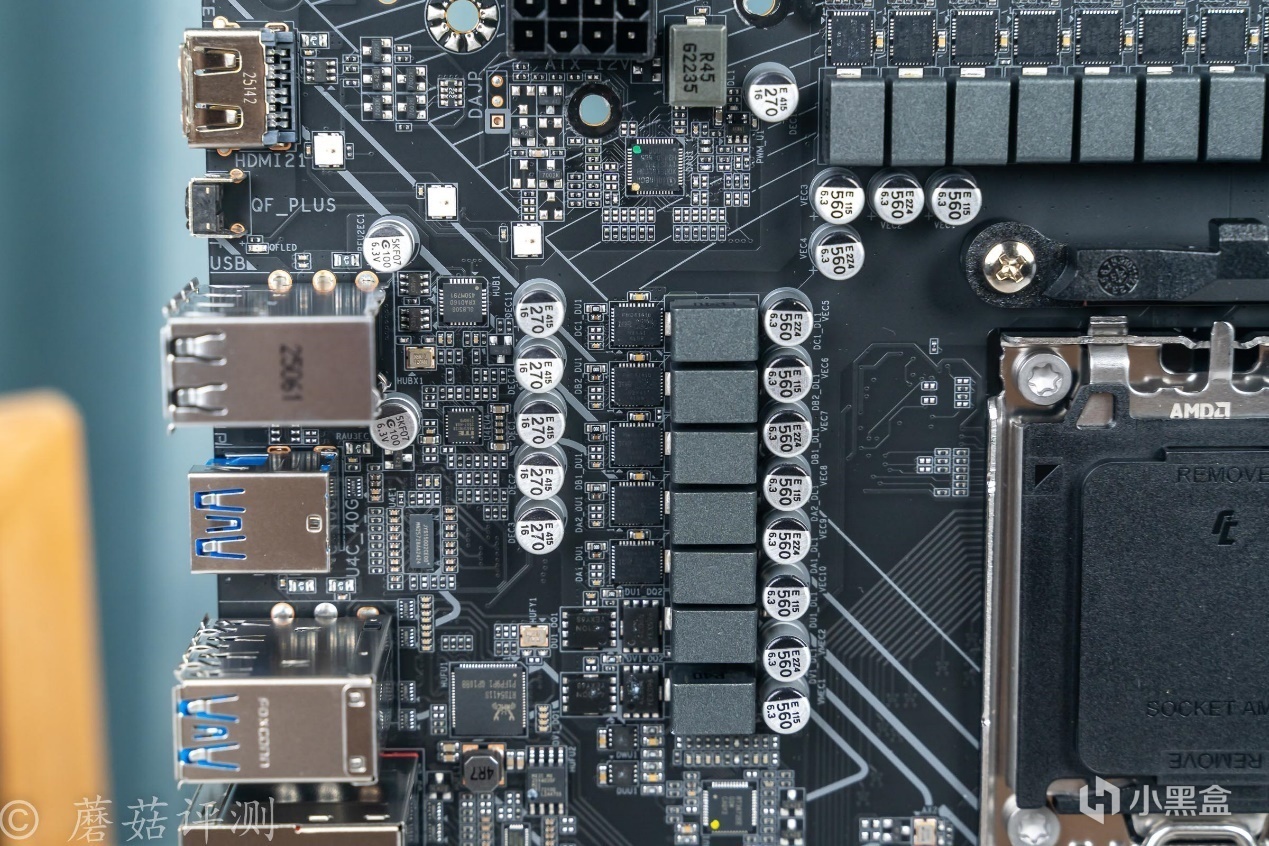

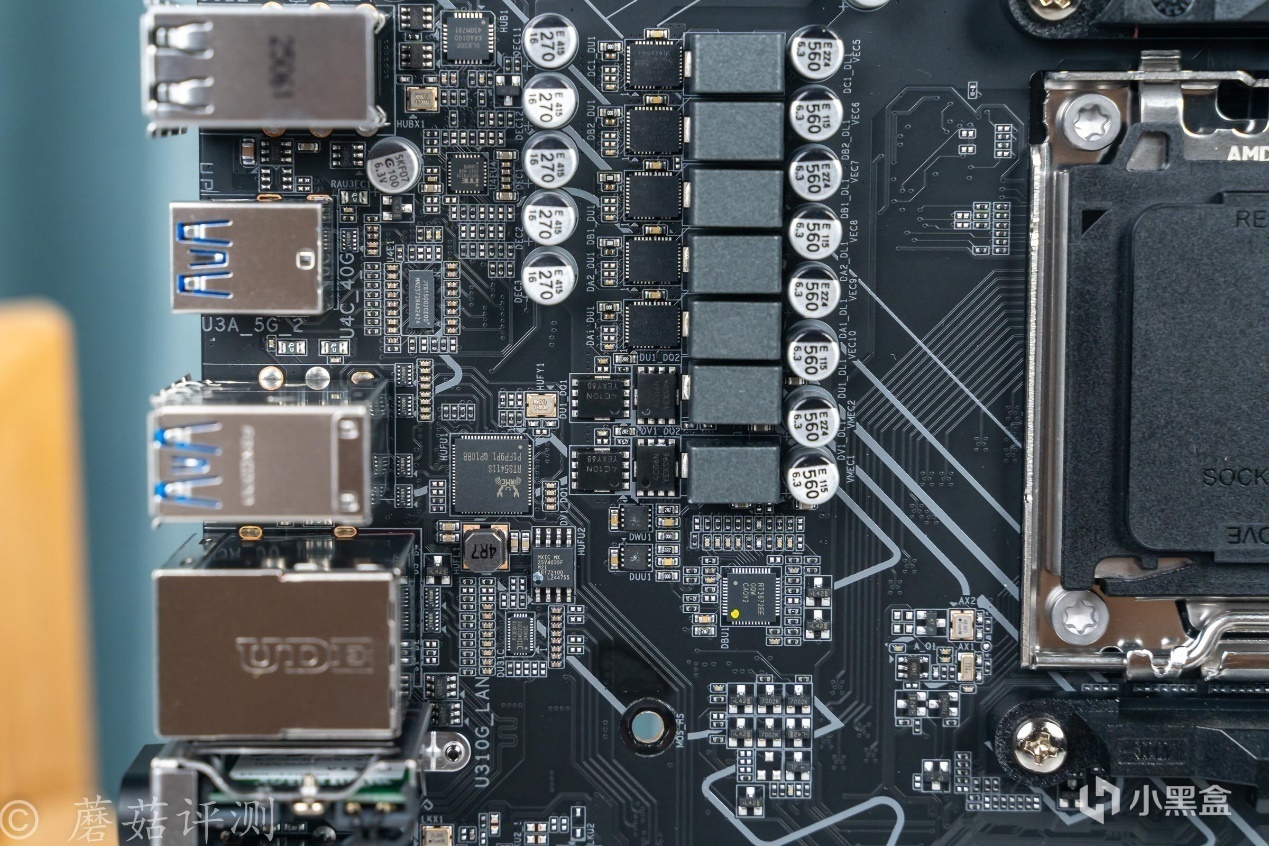

▼左侧供电模组共7相，上面5相为清一色的DrMos，丝印PMC41410，同样是英飞凌出品，最大稳定输出电流在80A，非常给力。
▼主板底部，还有2相供电，上、下桥设计，大概率是给SOC供电的，上桥4C10N、下去4C06N，都是老朋友了。上、下桥Mos的下面还有两颗驱动IC，右下角是单独的PWM主控芯片，丝印RT3672EE，这颗是老熟人了，经常在AMD主板上见到。

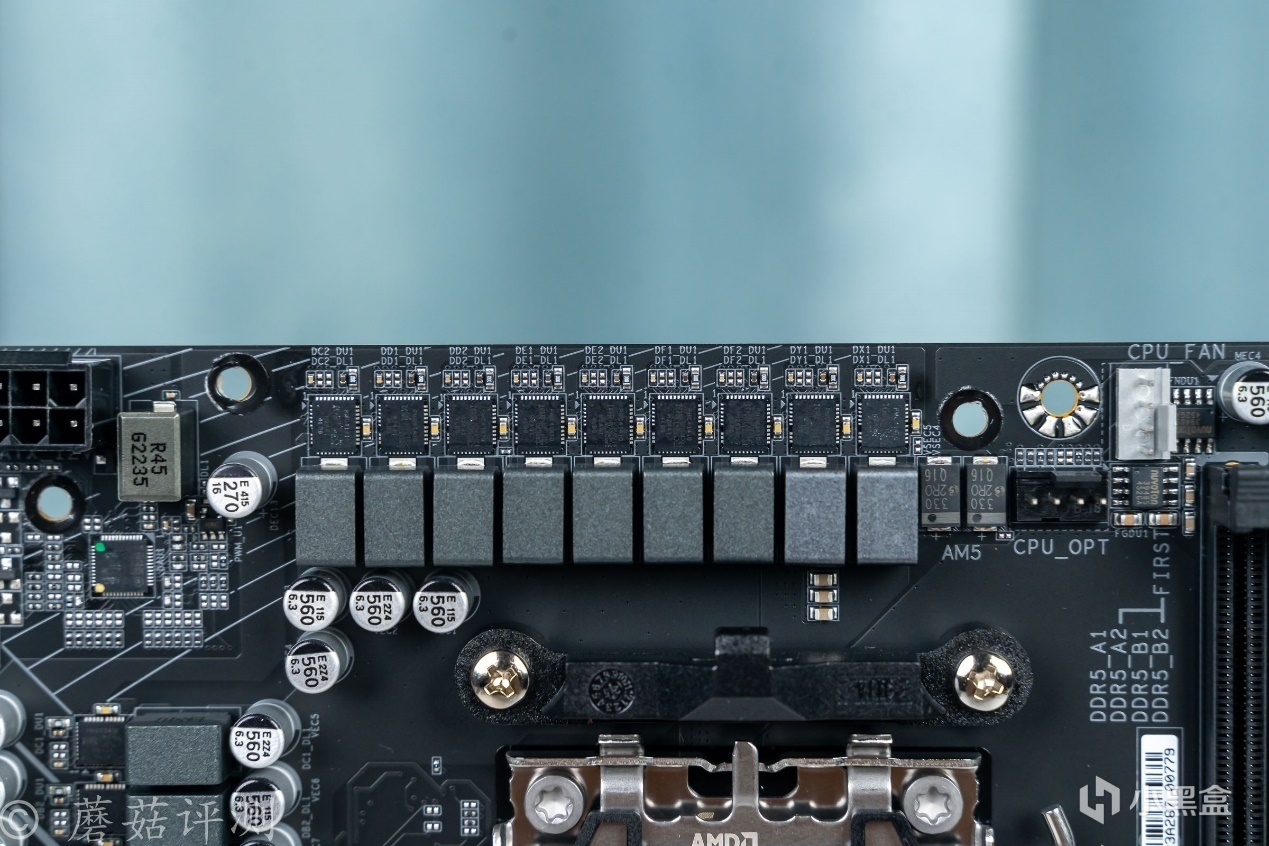

▼上侧供电电路共9相，清一色的DrMos，丝印PMC41410，英飞凌出品，最大稳定输出电流80A。其中左侧7颗负责处理器的核心供电，右侧的2颗，负责处理器的核显供电。这块主板的供电模组为12+2+2相的配置，共16相，其中12相为核心供电，2相为核显供电，清一色的80A的DrMos，剩下2相是SOC供电。

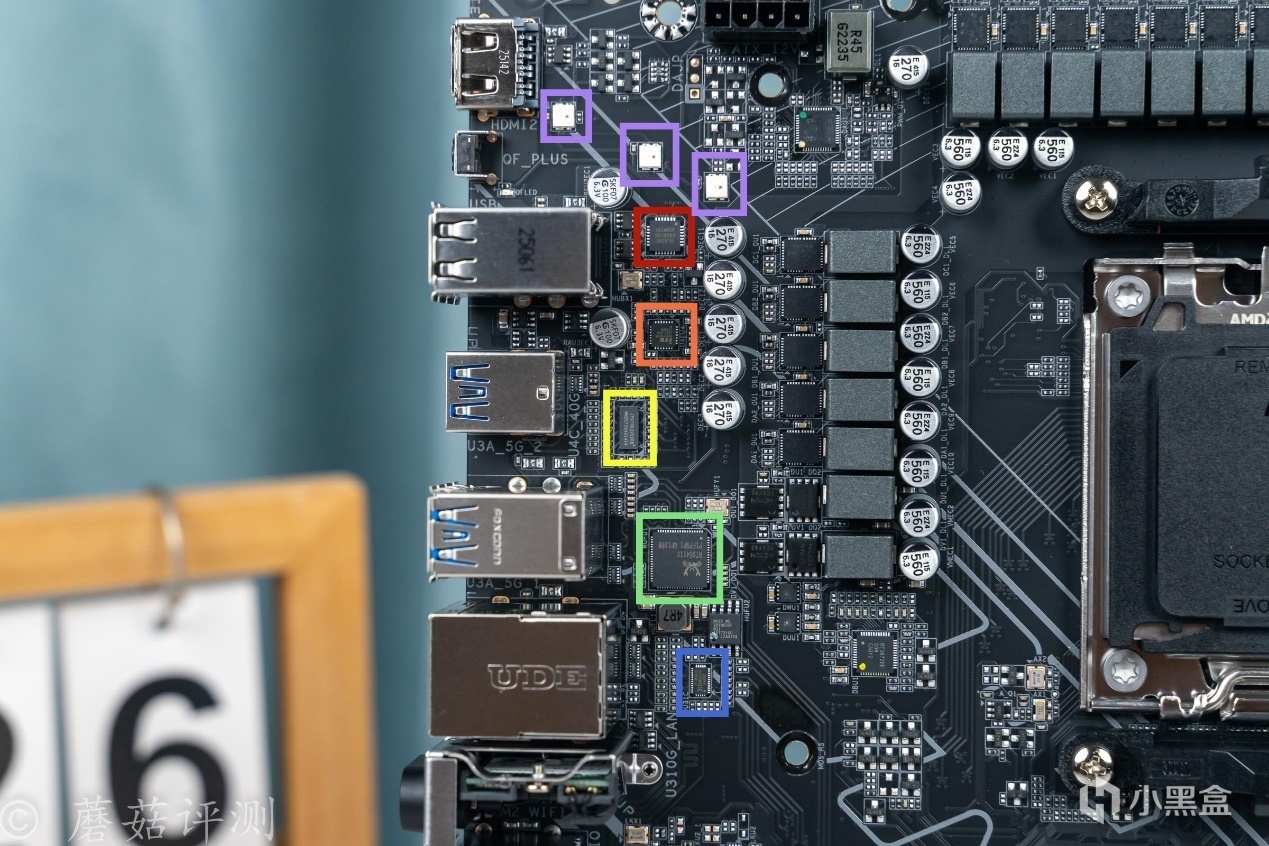

▼主板后部，各种芯片众多，红框芯片丝印GL850G，这是一颗USB 2.0的HUB芯片，给主板后部的四个USB 2.0接口提供支持；橙框芯片丝印8851FN，USB PD控制器，给主板后部的USB-C接口提供PD握手支持；黄框芯片JYS15002CE00，这是一颗USB 4中继芯片，给主板后部的USB-C接口提供支持；绿框芯片丝印RTS5411S，USB 3.2 Gen1 HUB芯片，给主板后部的多个USB Type-A Gen1接口提供支持；蓝框芯片丝印P13EQX10，这是一颗多路复用器解复用器转接驱动芯片，给主板后部的USB Type-A Gen2接口提供支持；最上面还有多颗紫框的贴片式LED芯片，给主板左侧金属散热片的RGB灯效提供支持。

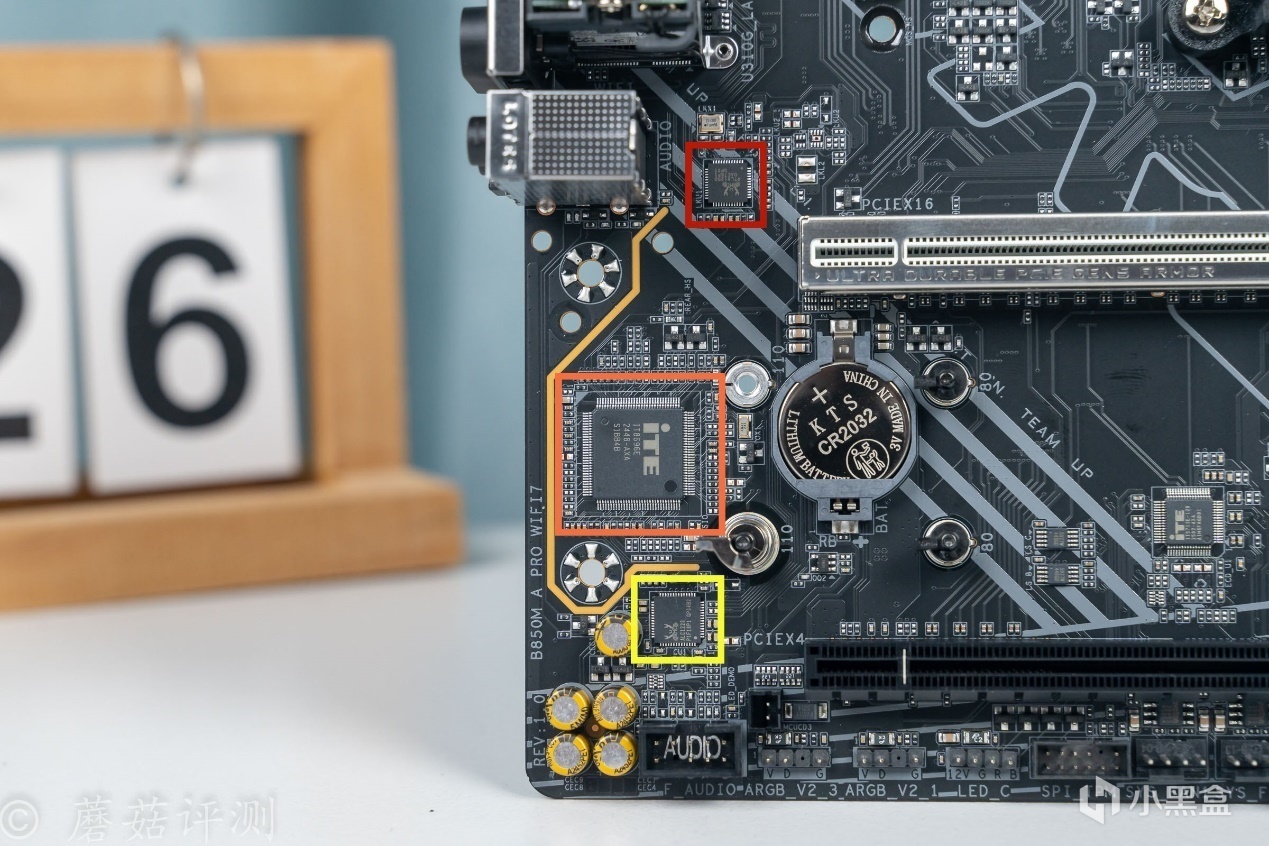

▼红框芯片丝印RTL8125，给2.5G的有线Lan口提供支持。橙框芯片丝印IT8696E，Super IO芯片，用于监控主板的各项参数。黄框芯片也是小螃蟹出品，声卡芯片，丝印ALC1220。

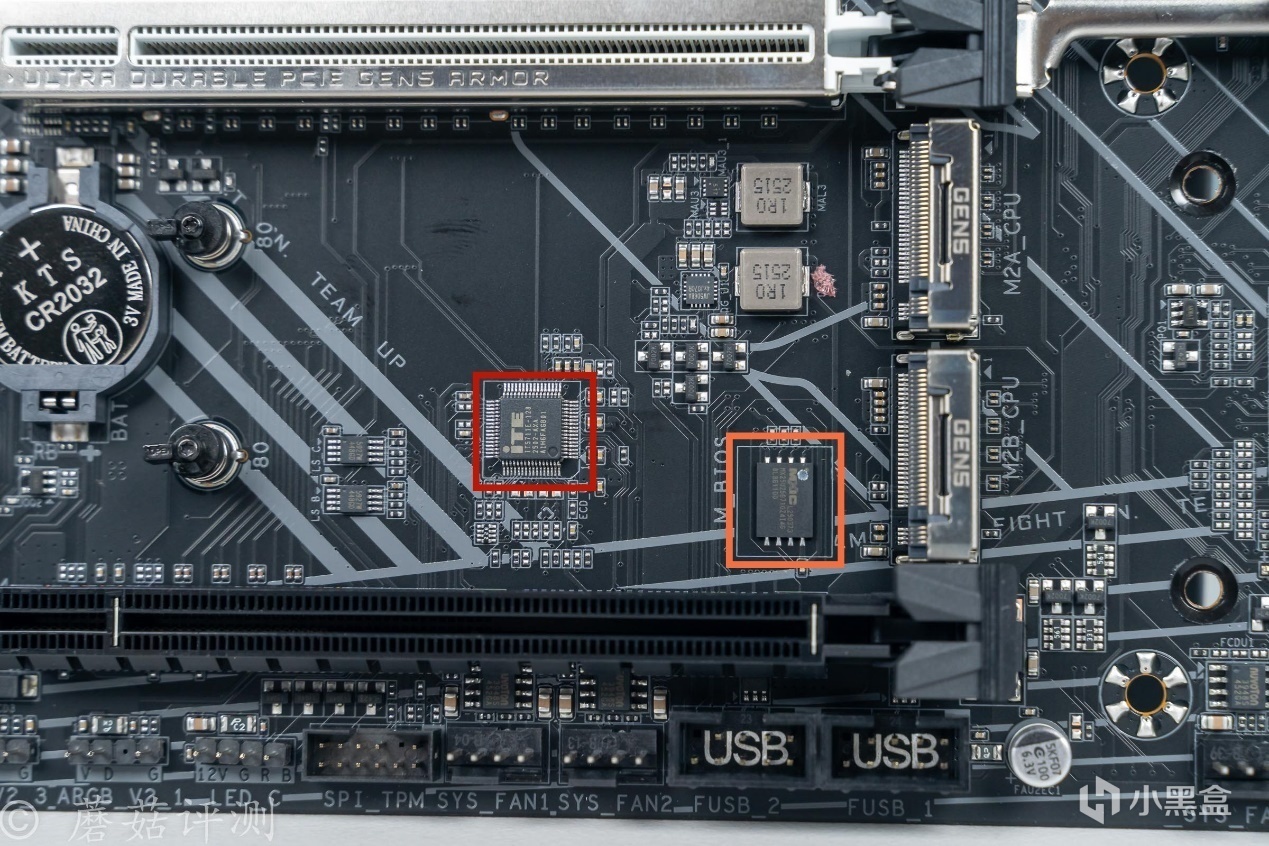

▼红框芯片丝印IT5711e-128，大概率是颗EC芯片，用于监控和控制主板。橙框芯片是BIOS存储芯片，容量32MB。

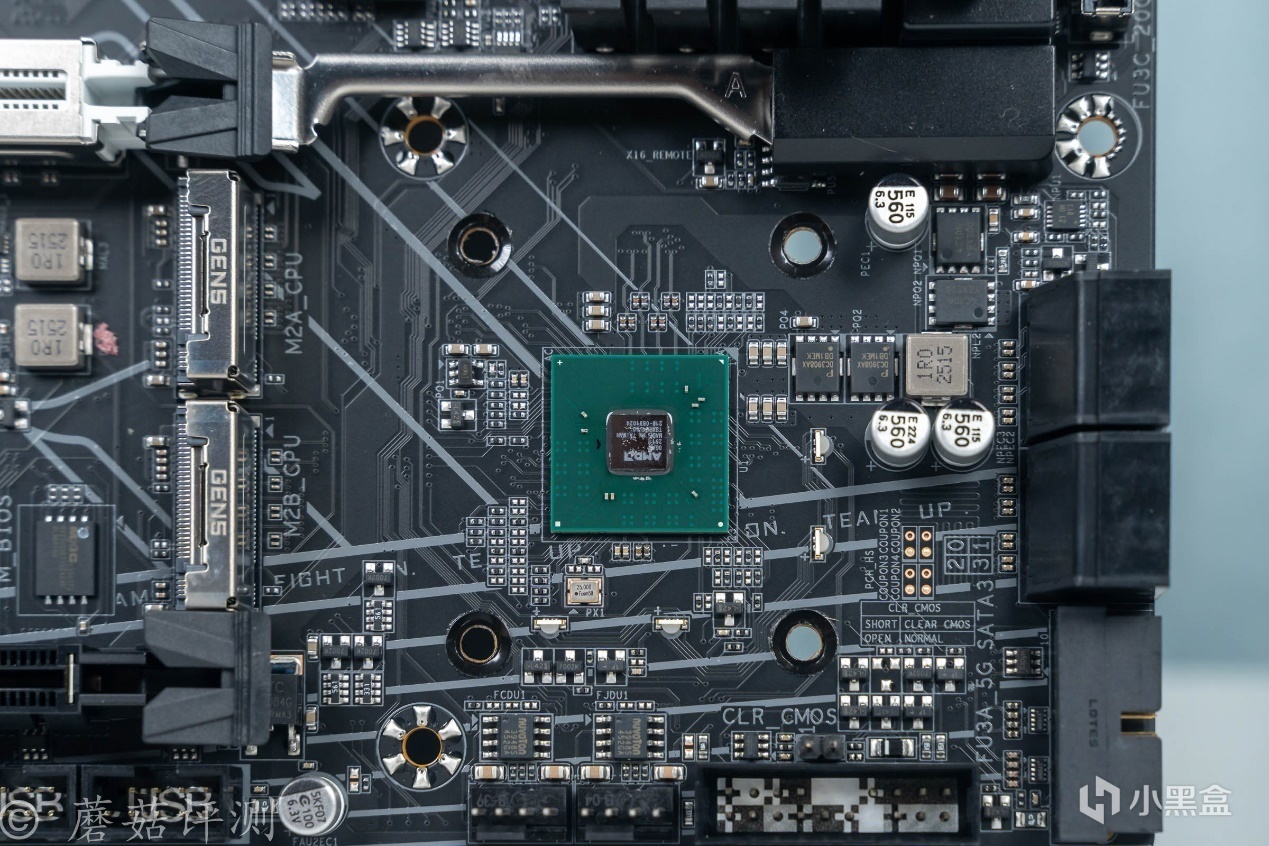

▼主板的右下角是B850芯片，右上角是供电电路，右下角有多颗贴片LED。

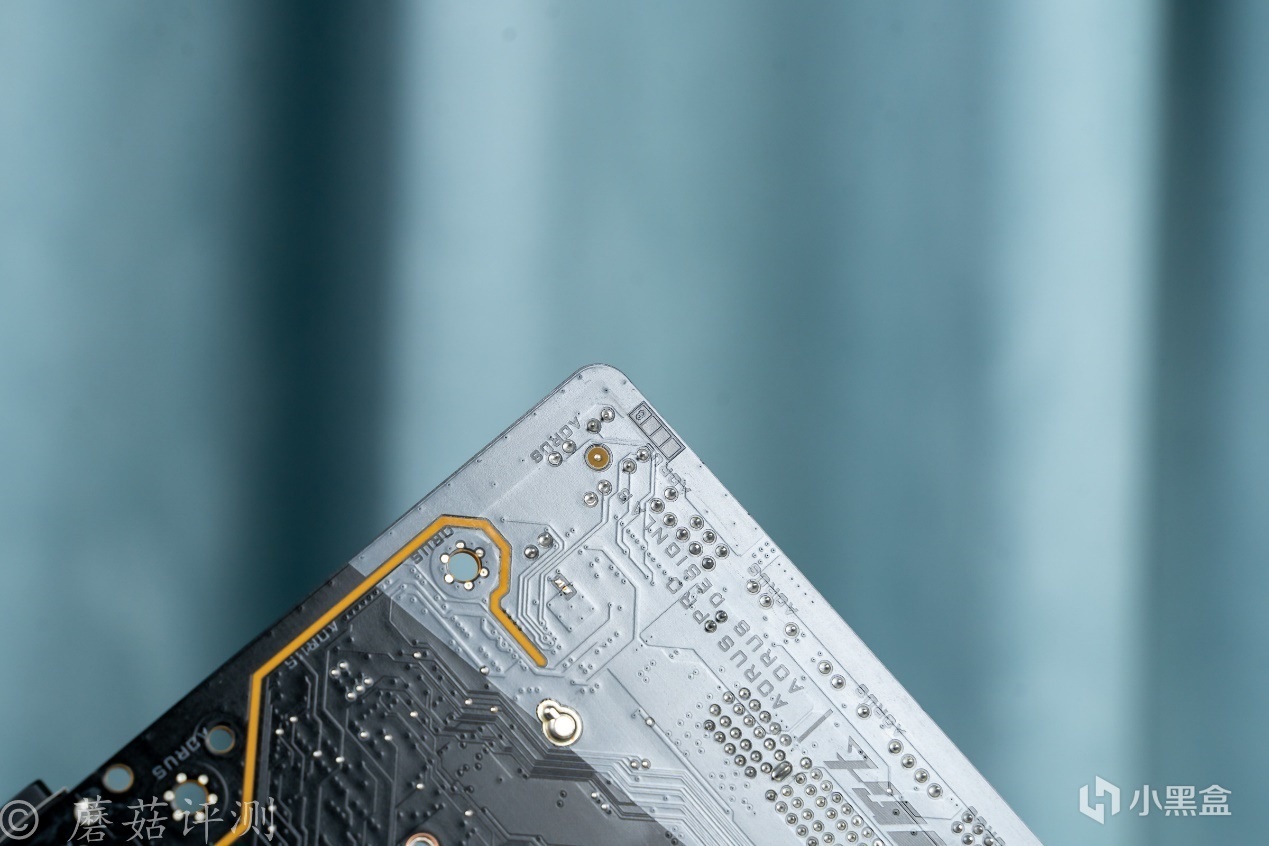

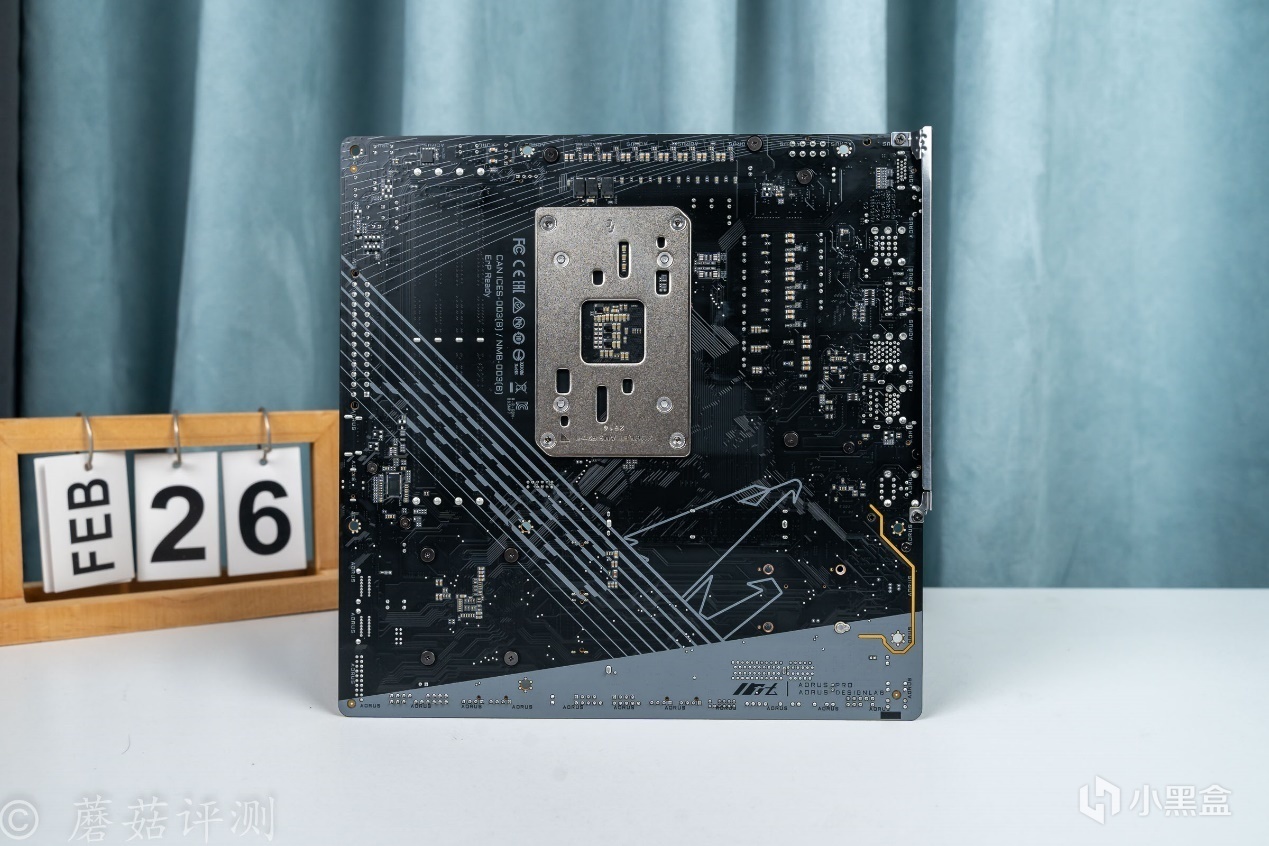

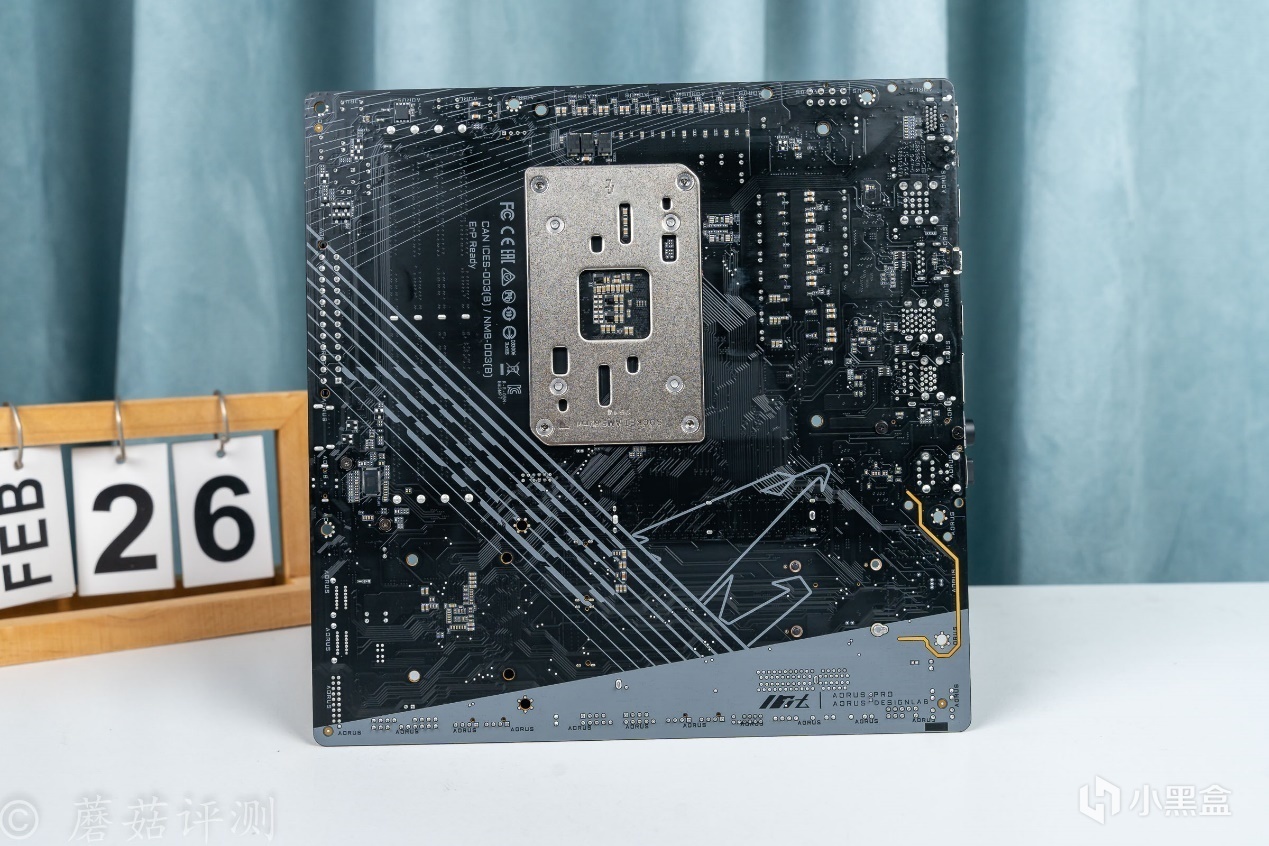

▼主板背面挺干净的，仅有左侧有一颗芯片。

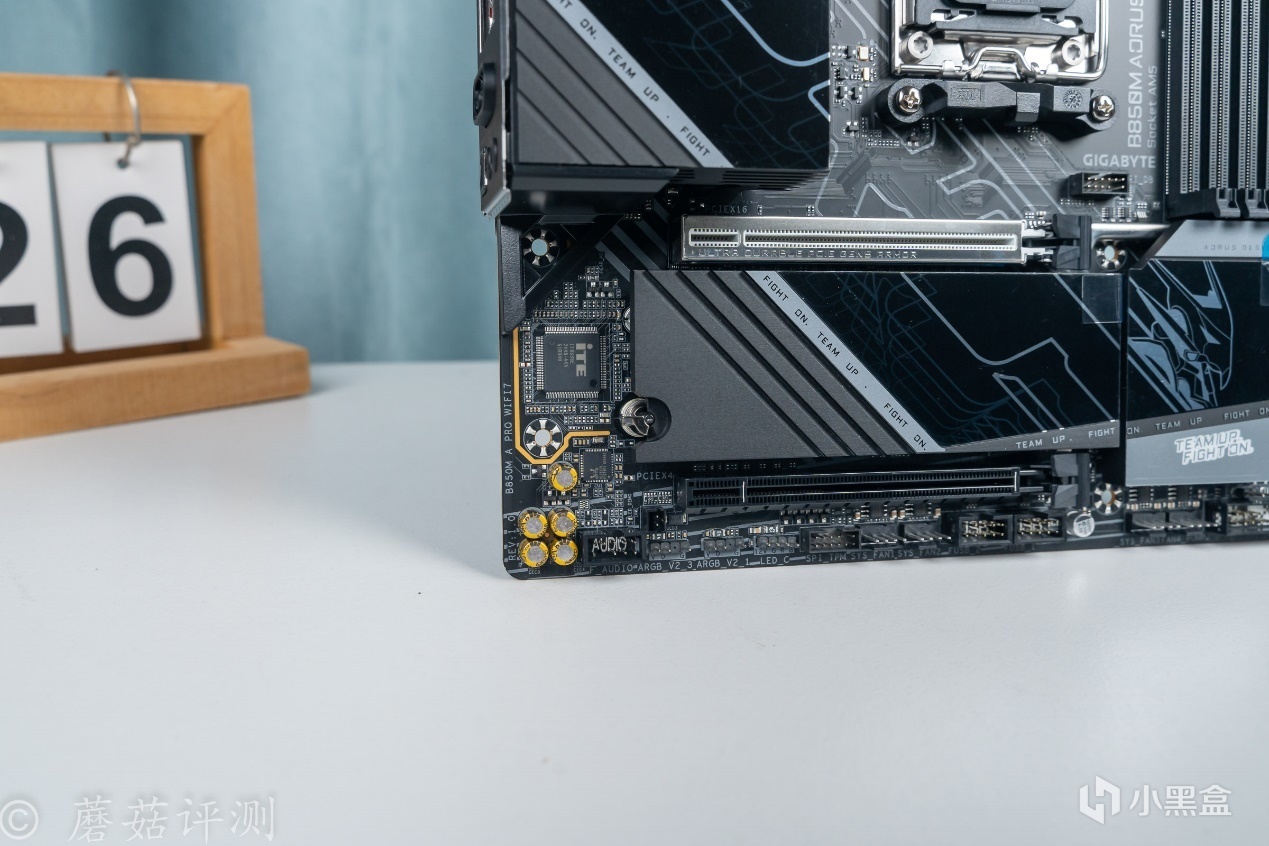

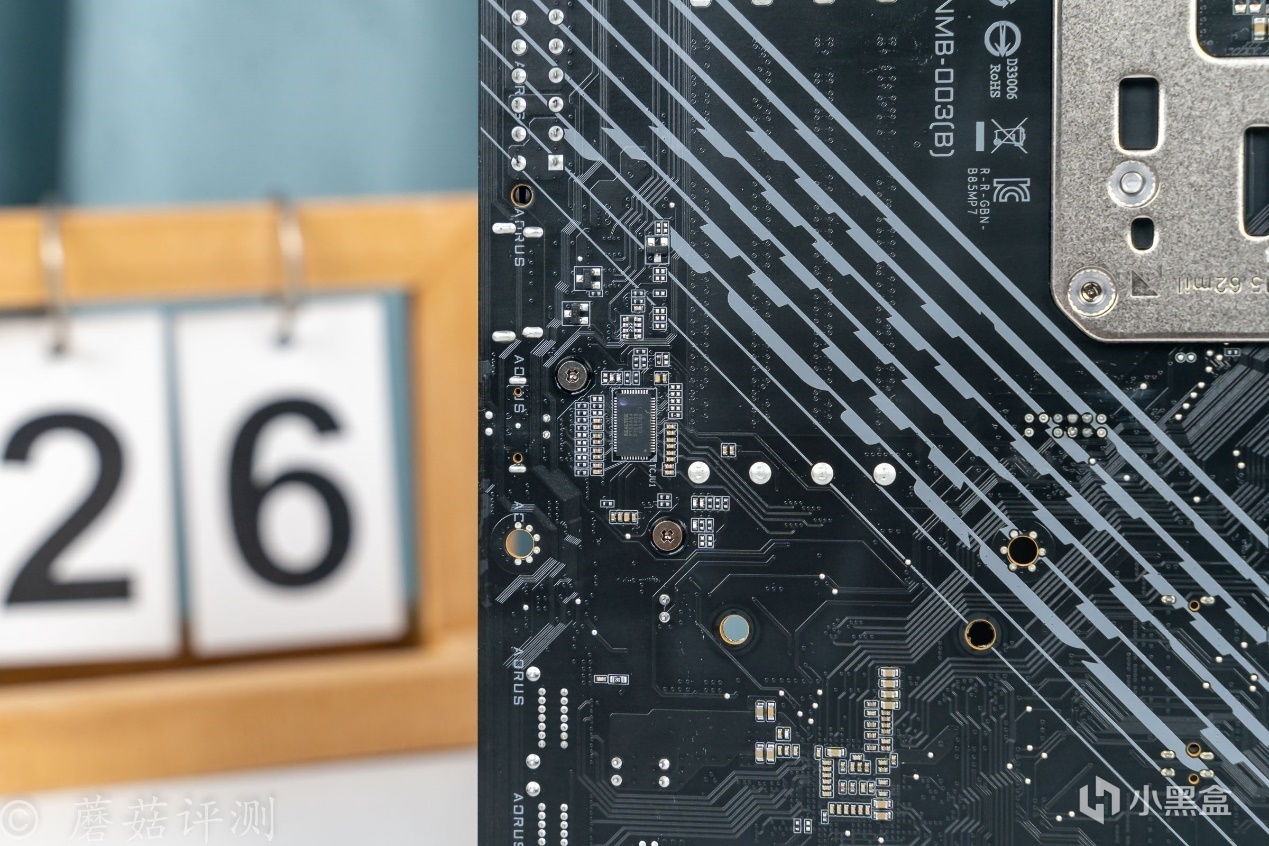

▼这颗芯片丝印RTS5464，Type-C主控芯片，给正面的机箱前置USB Type-C插座提供支持。
▼虽然这是一块B板，但其依然使用了8层板的用料，属实有点离谱，非常给力！
五、技嘉电竞雕B850M AORUS PRO WIFI7主板 装机
▼蘑菇这里准备了一颗9800X3D，测试技嘉这块B850M电竞雕主板正合适。

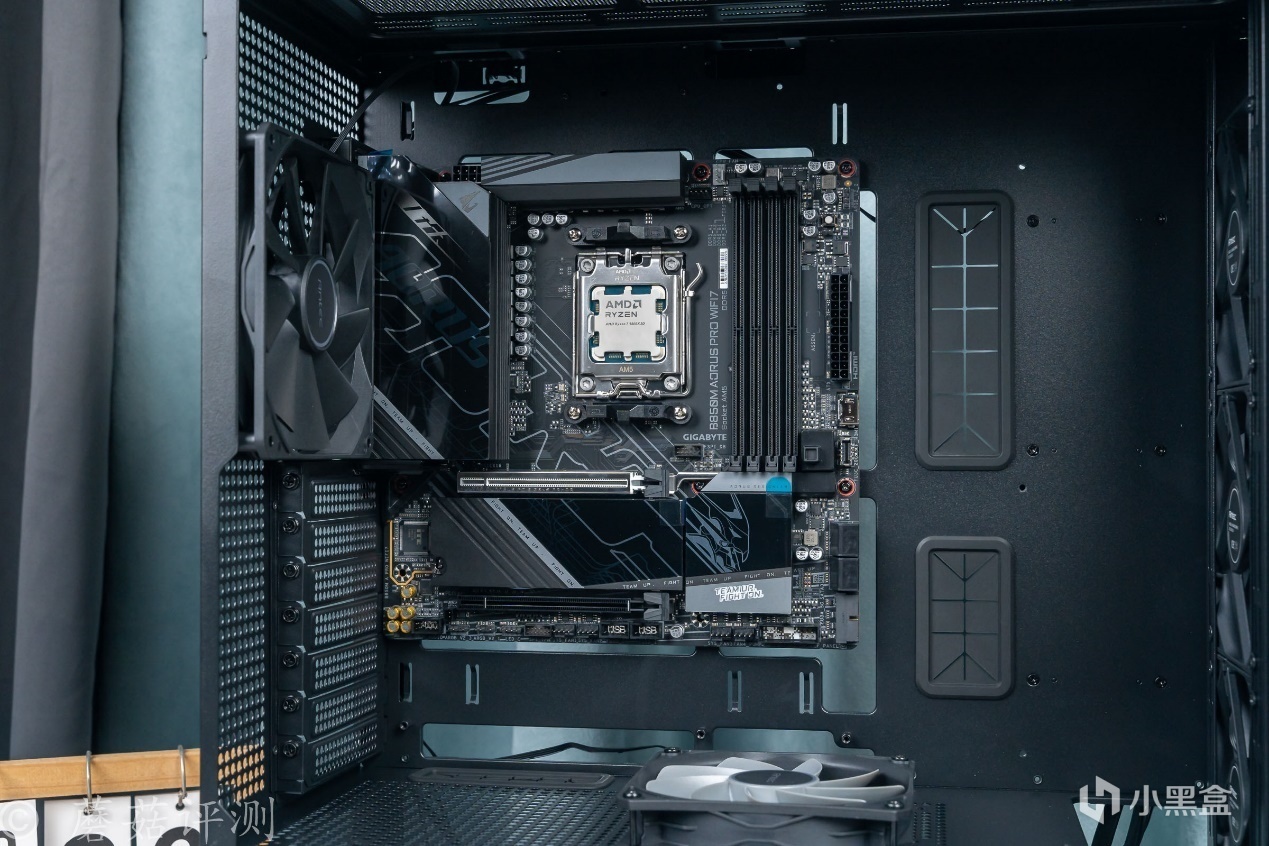

▼主板轻松固定到安钛克FLUX机箱内部，主板四周有丰富的走线开口，且都有橡胶件套着，可以保护线材。

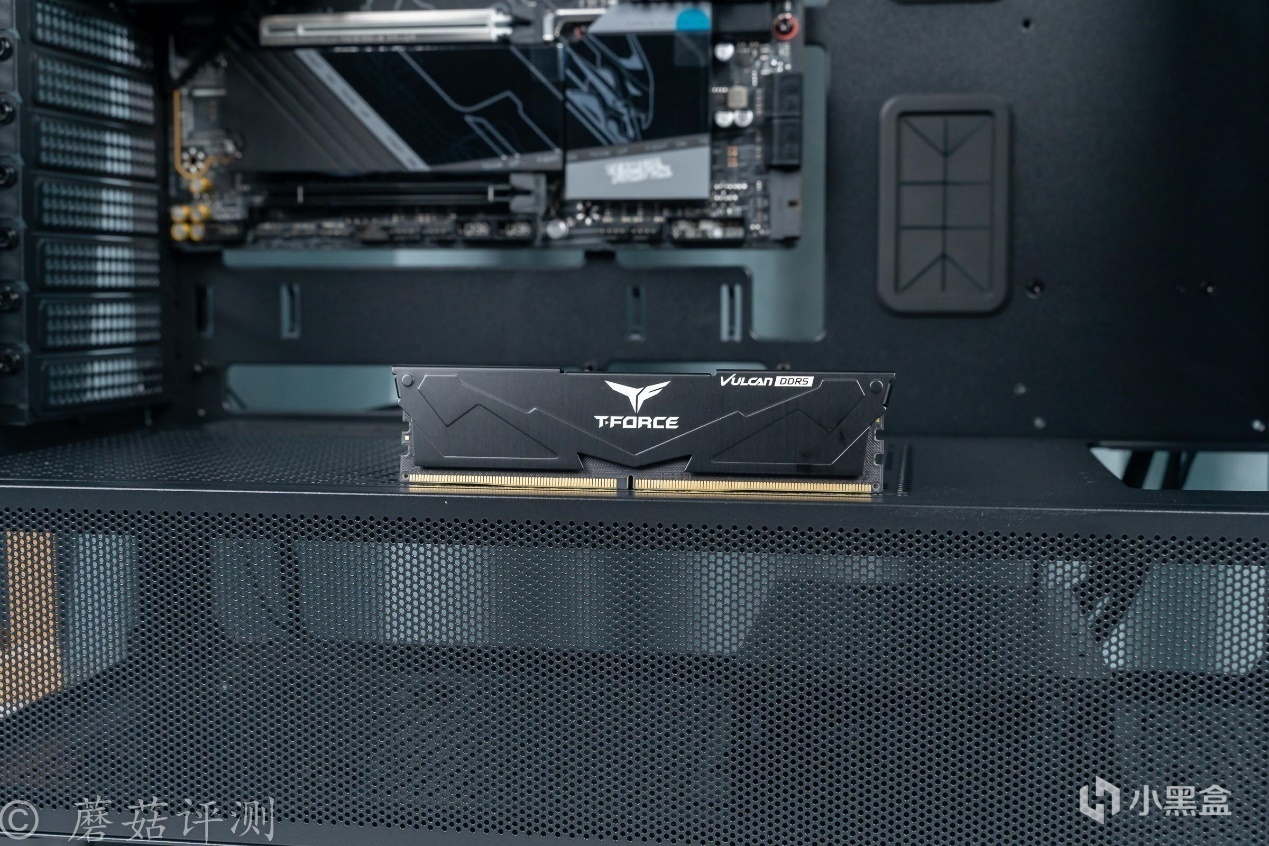

▼内存用的是十铨火神系列内存，16GB*2 6000MHz，这套内存的技术马甲非常简洁，且高度控制的十分优秀，32.7mm，兼容性直接拉满。
▼用来压制9800X3D的是超频三的北境GT240 ARGB一体式水冷，这款水冷的散热效能表现十分给力，可以轻松压制9800X3D。
▼这款水冷的水冷头标配一块3.5寸的液晶屏，显示面积很大，支持软件控制。

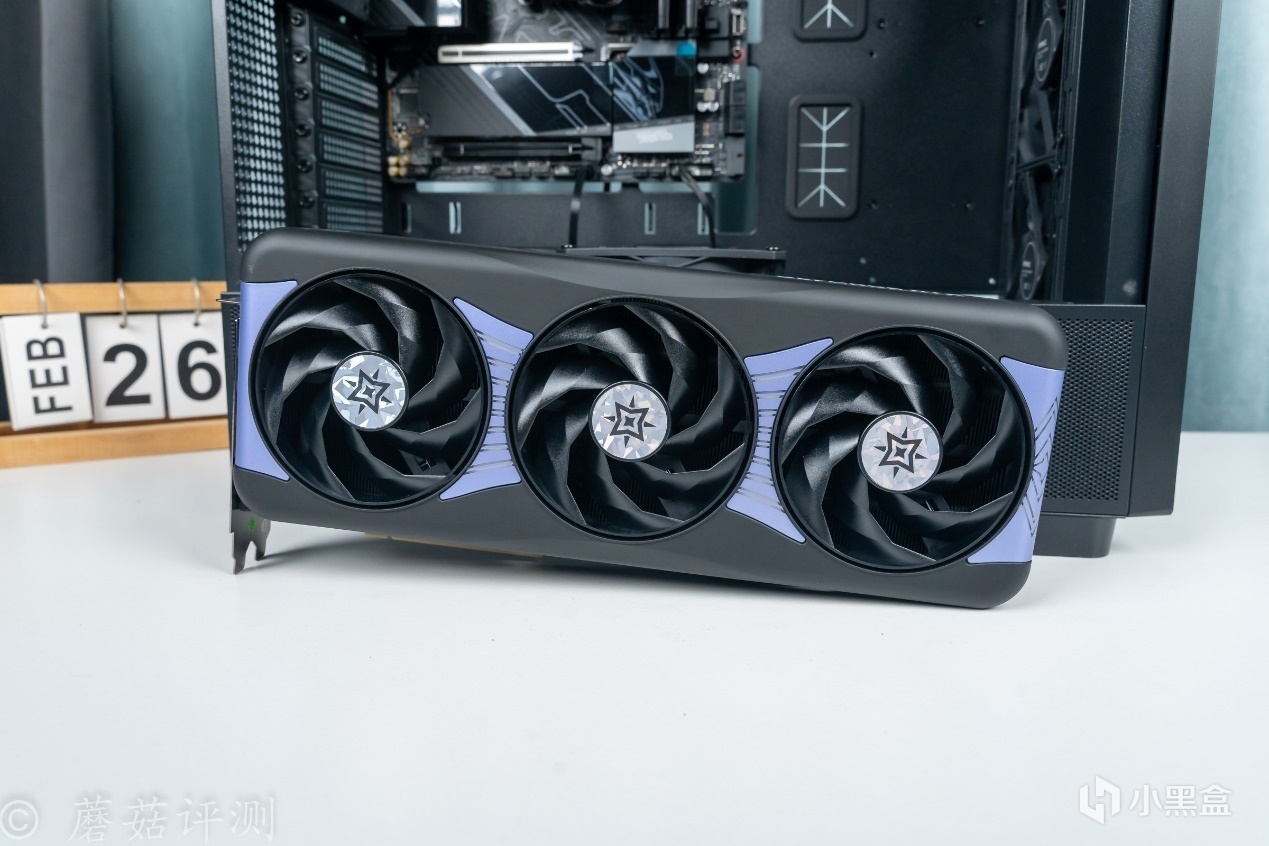

▼显卡就是普普通通的亮机卡，影驰的RTX 5080星曜NOX。

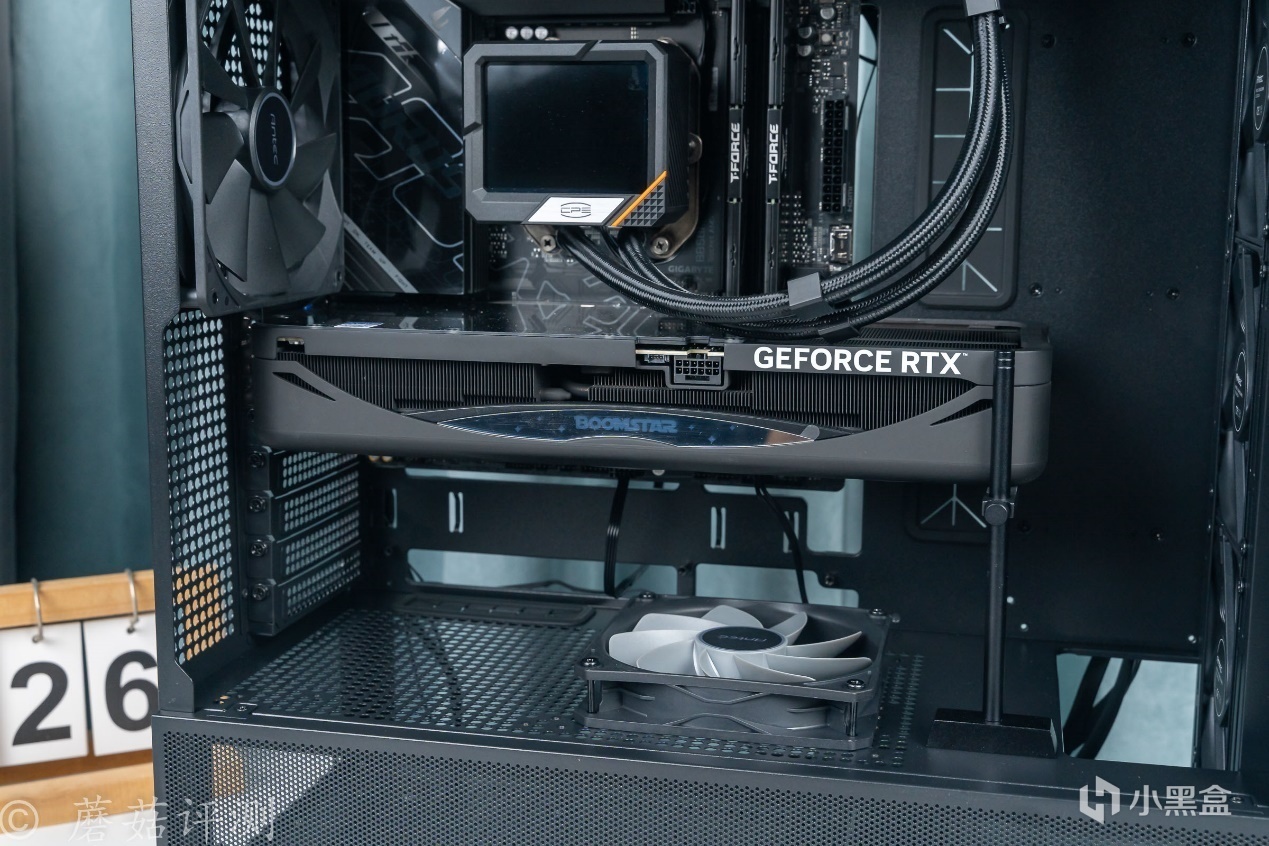

▼显卡默认水平安装，并在显卡的尾部撑一个标配的显卡支架。
▼电源轻松固定，顺手把各个部分的供电接口都插好。

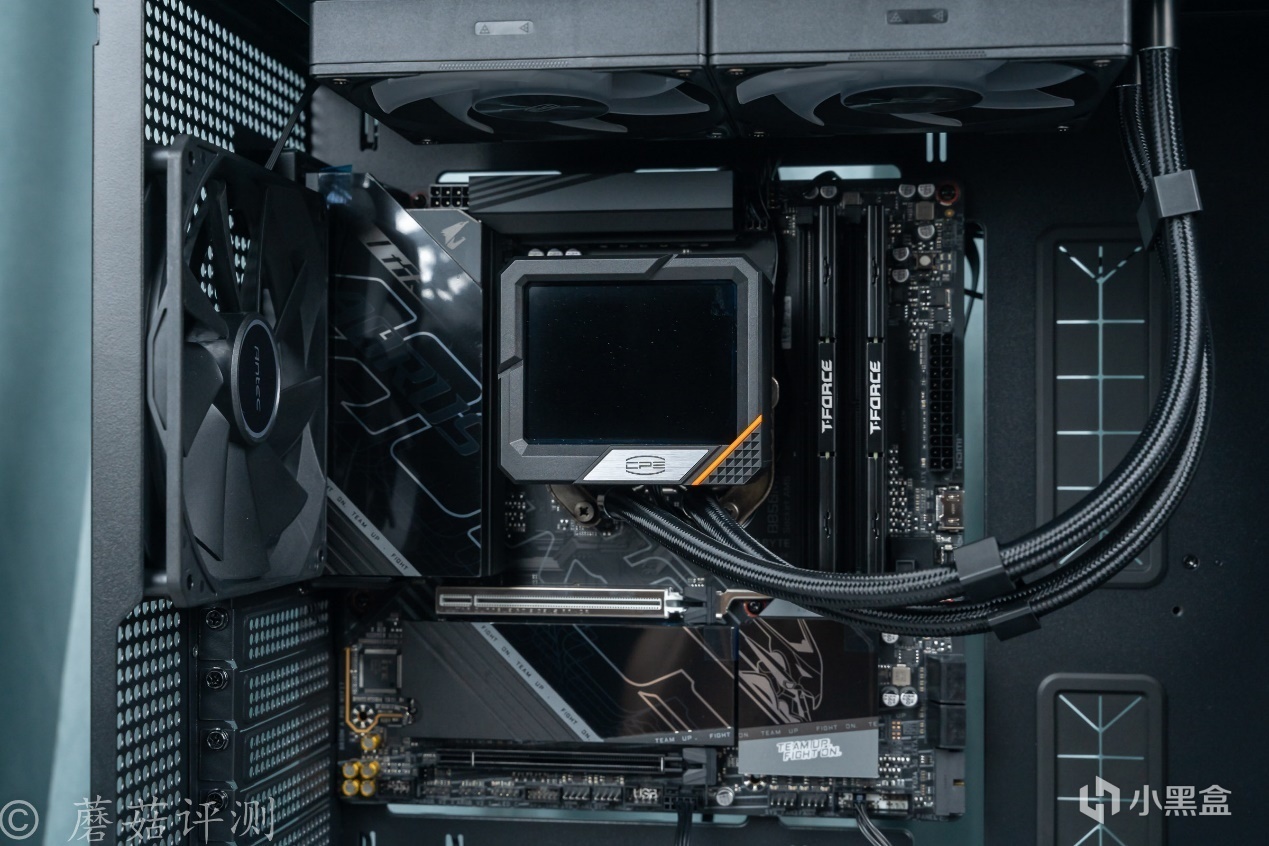

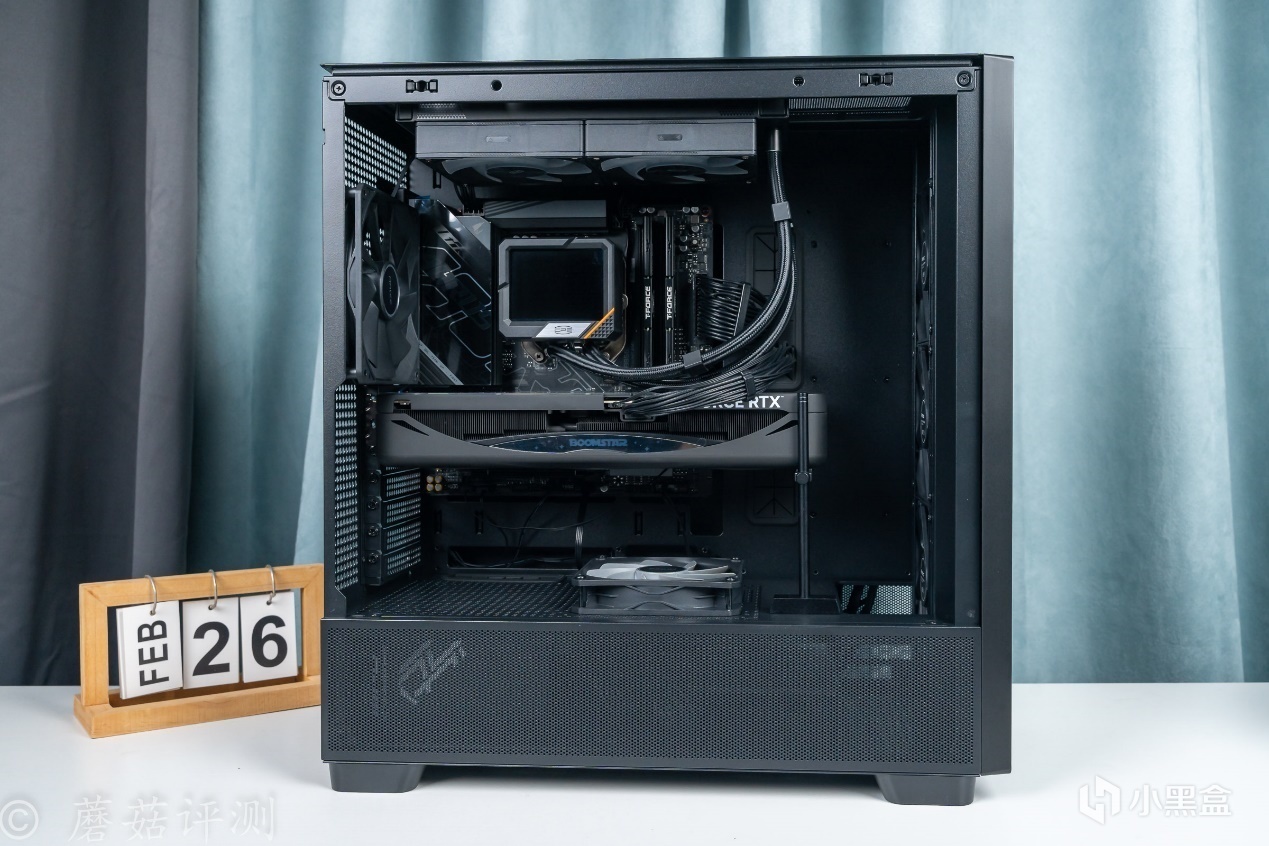

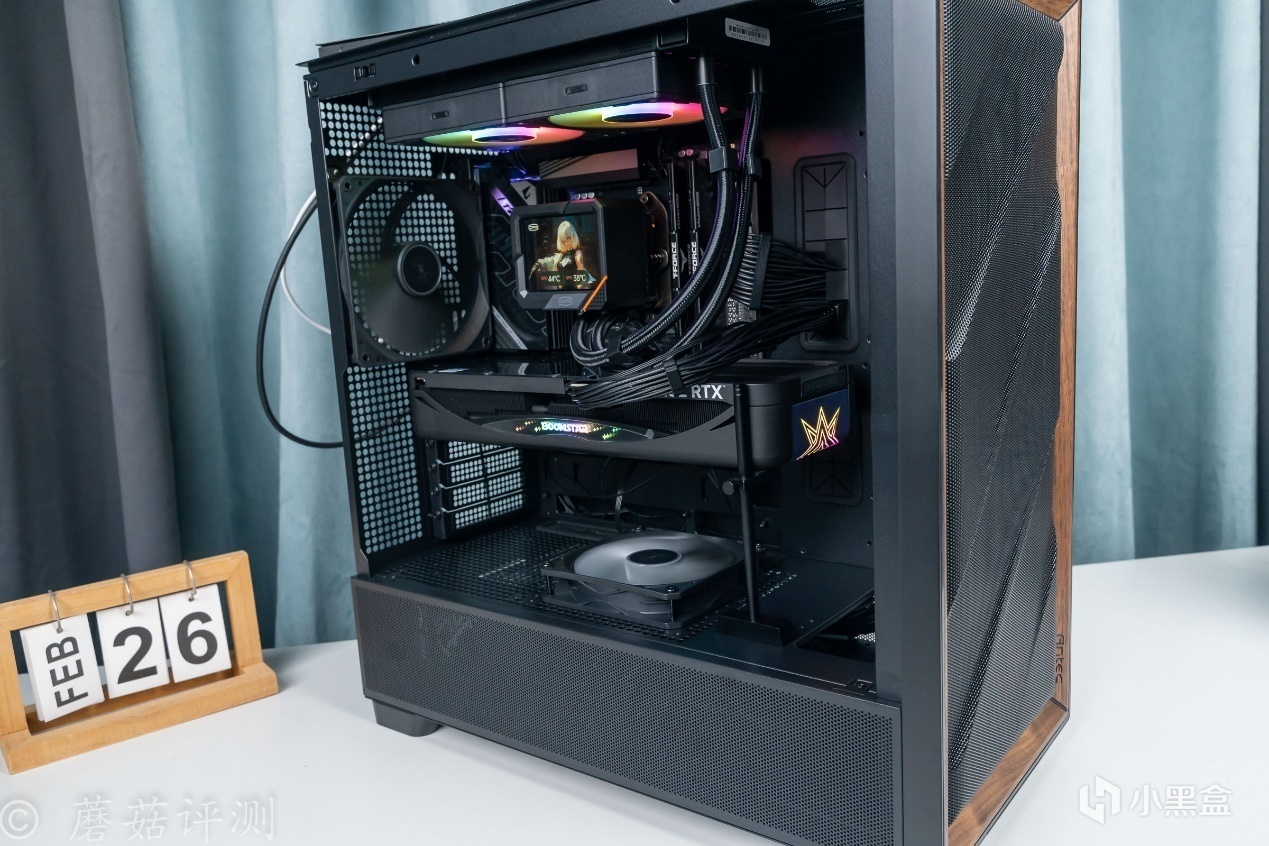

▼插电，开机，一次点亮，整机的颜值还是非常漂亮的。
▼这块技嘉B850M电竞雕主板，左侧供电散热件的上部，有一小块的RGB灯效，支持主板控制。旁边还有一个小小的技嘉大雕LOGO，看着很精致。
▼主板的南桥部分，也有RGB灯效，支持主板同步，效果也不错。

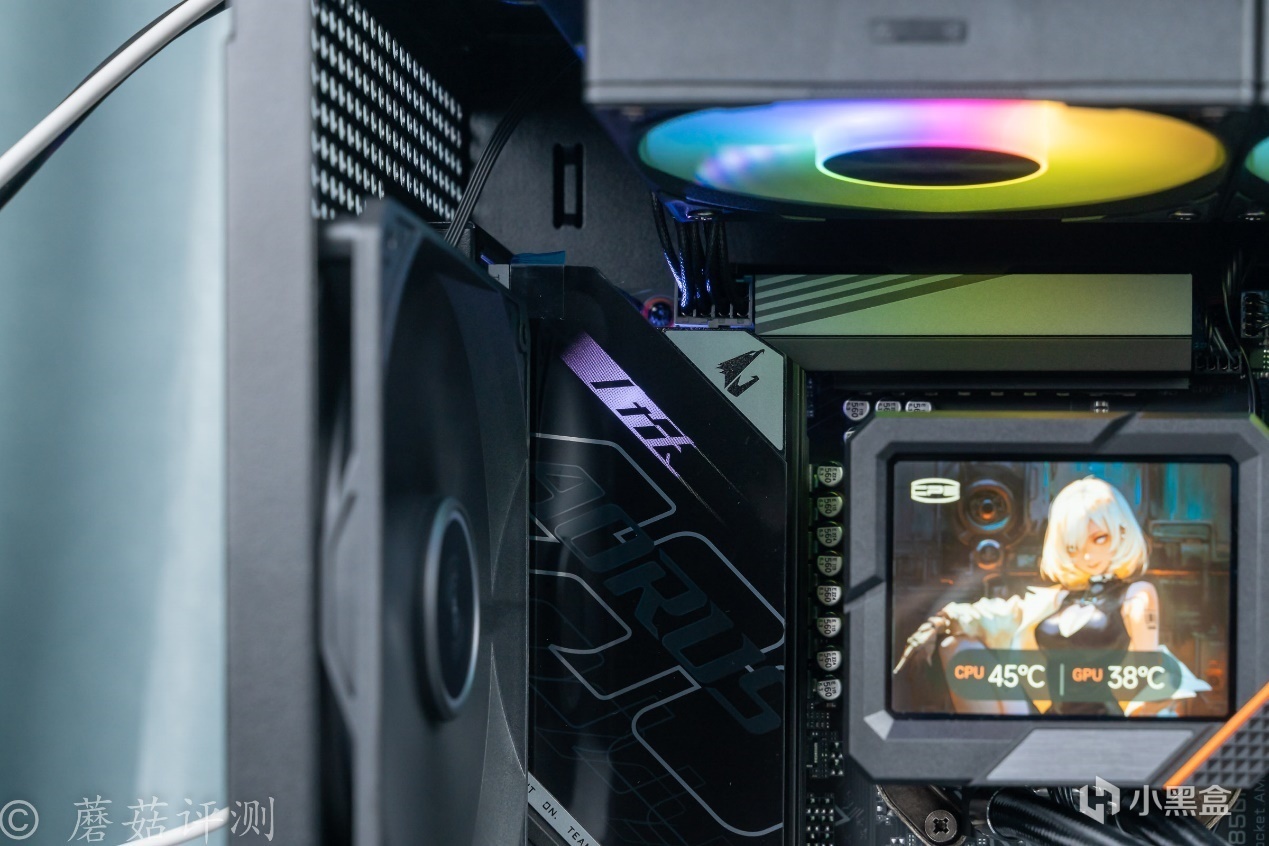

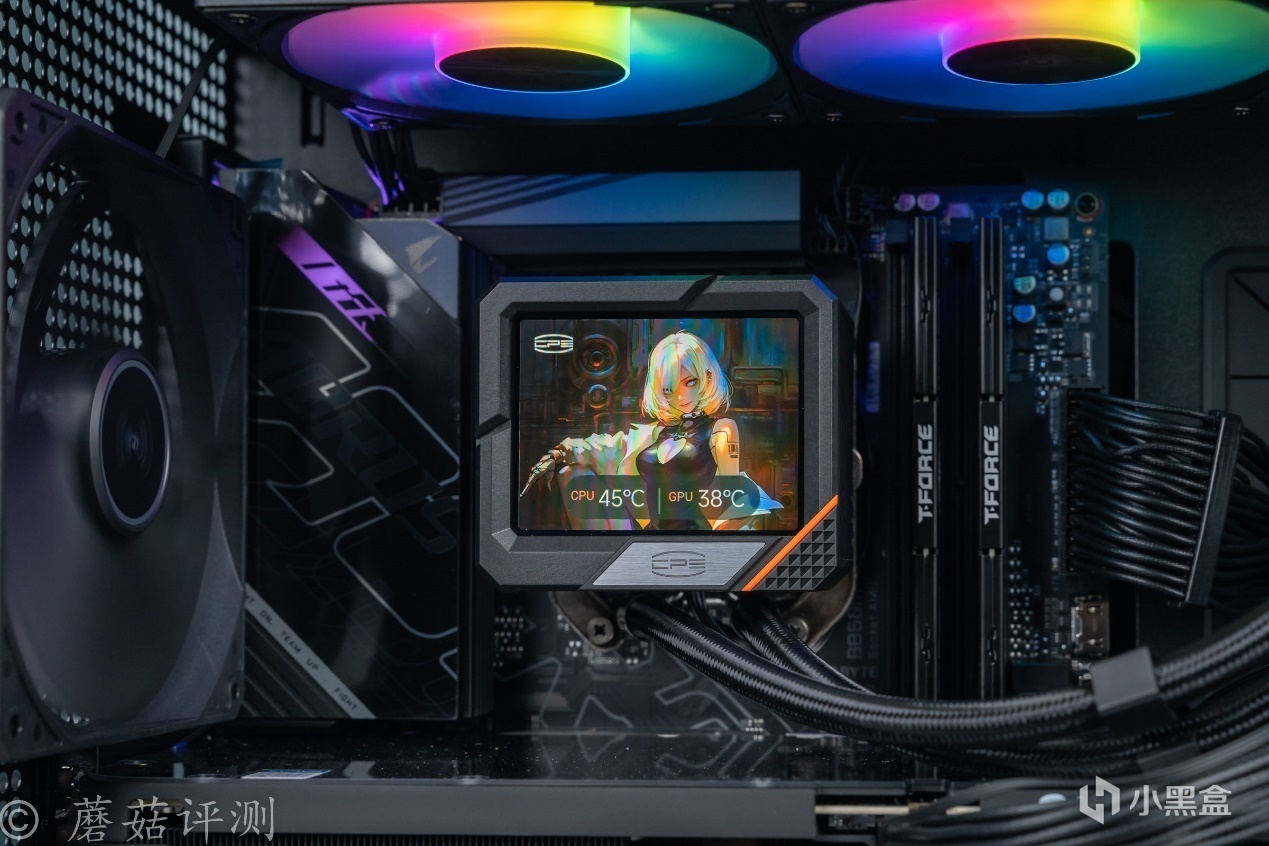

▼超频三的北境GT240一体式水冷，这块屏幕的显示效果很棒，底部有处理器、显卡温度，可以实时查看机箱内主要硬件的运行状态。
▼影驰这张RTX 5080星曜NOX显卡，侧面和正面均有RGB灯效，支持主板同步。

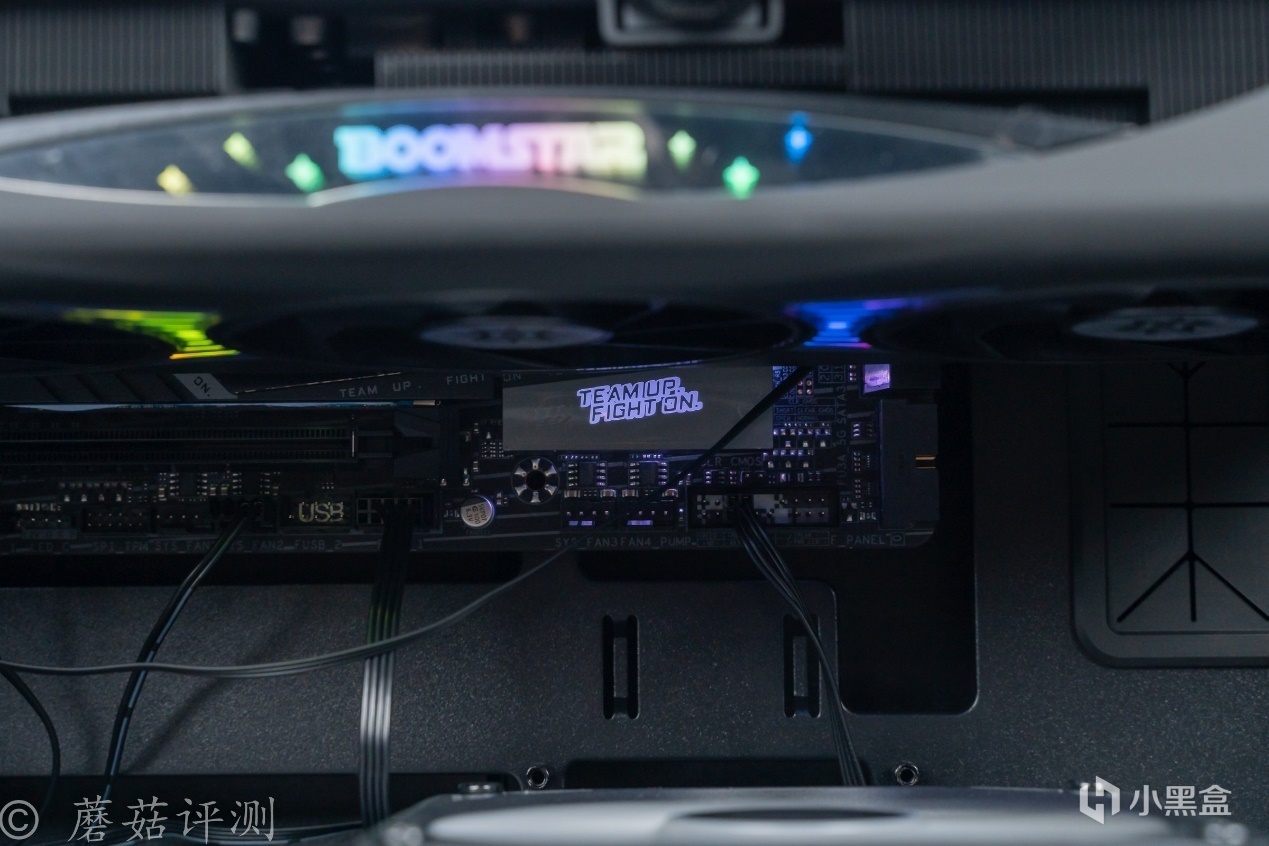

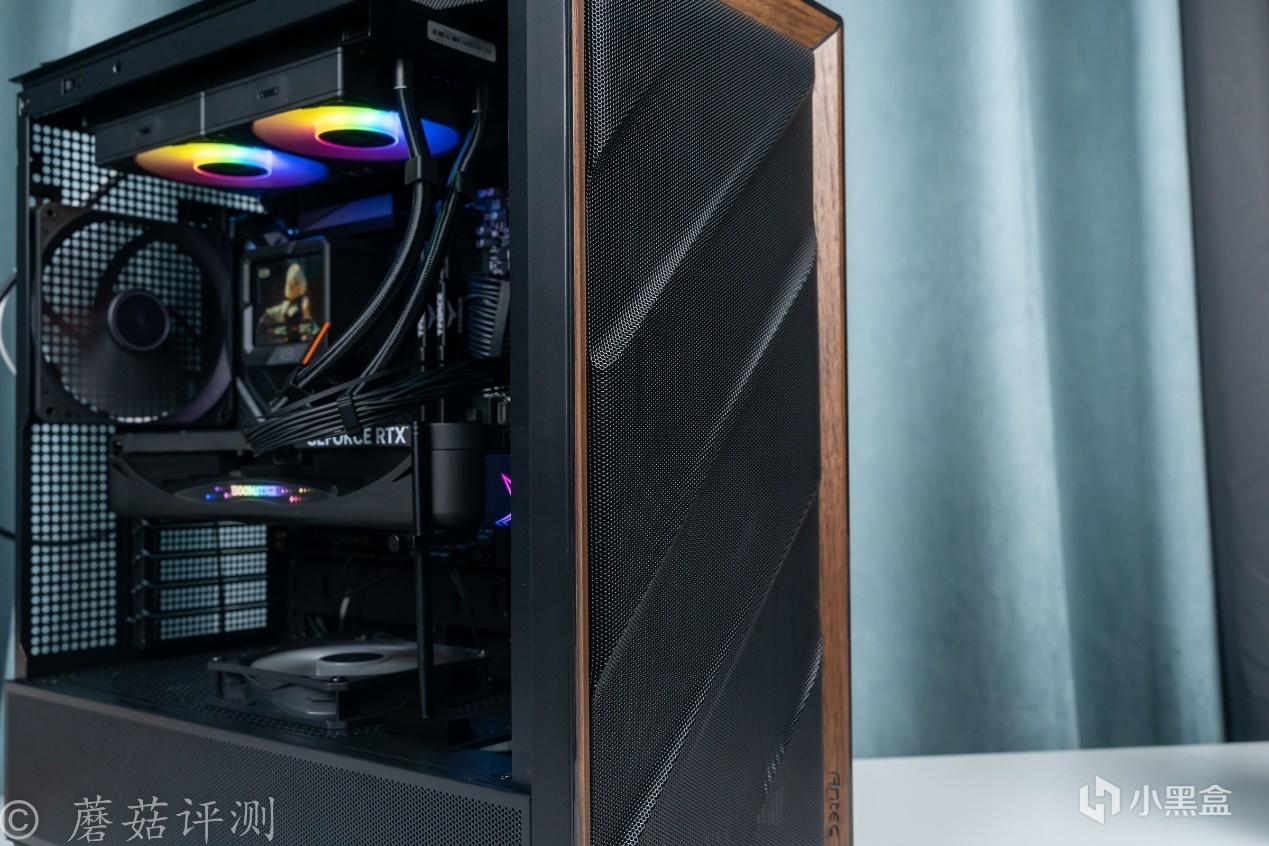

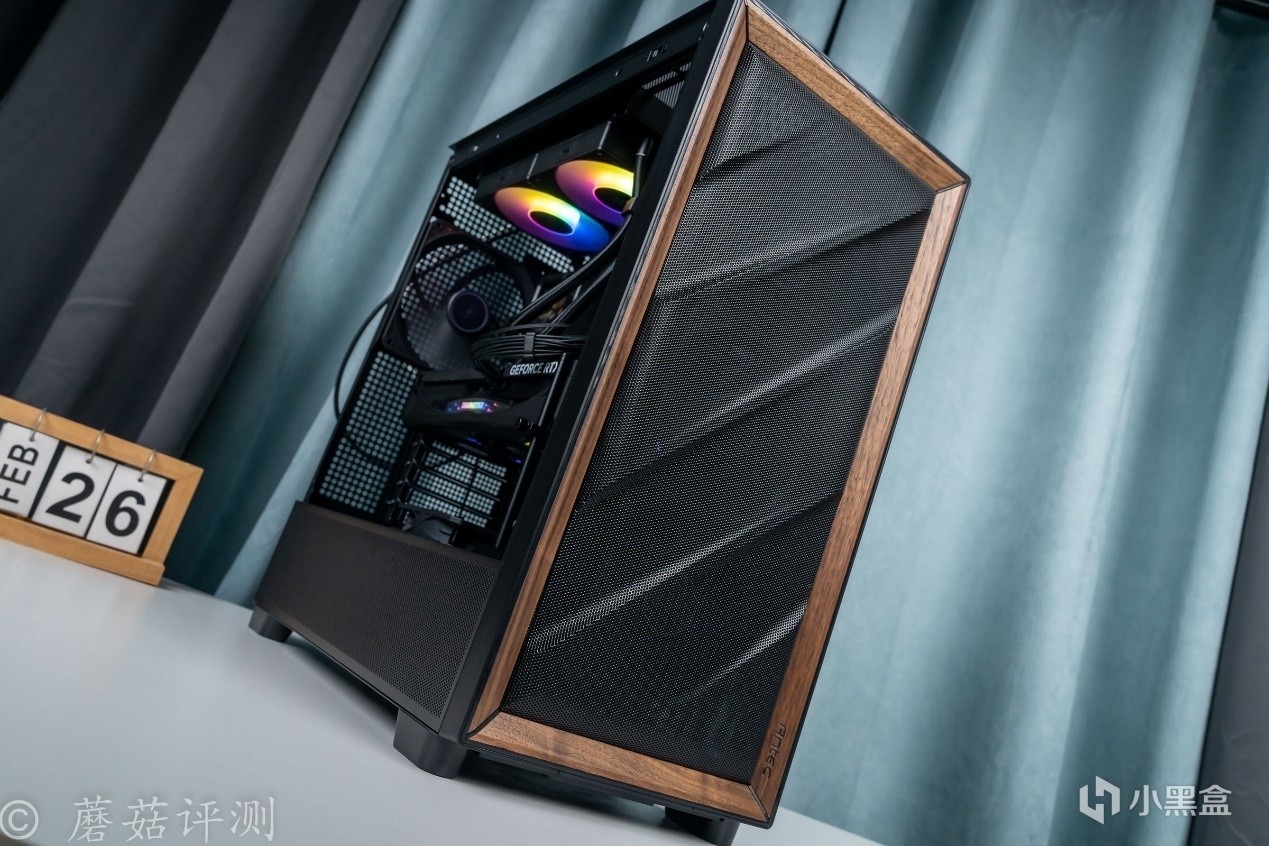

▼机箱是安钛克的FLUX，这款机箱前部用上了实木材质，整体的质感很棒。

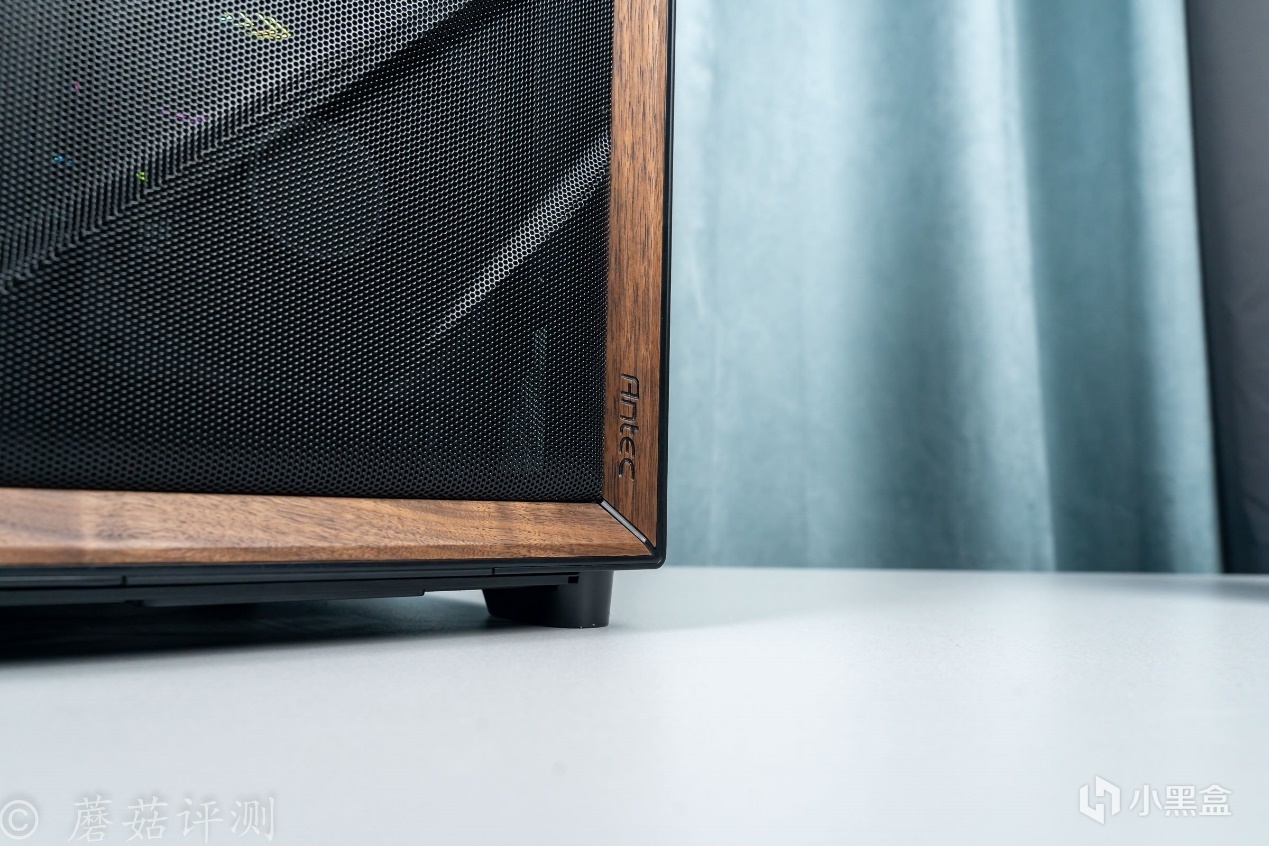

▼并且这个木材是天然木材，纹理和触感都十分优秀，右下角的木头上还有安钛克的LOGO。
▼机箱前部采用超大面积的金属冲孔网设计，且有特殊的隆起造型，可以有效提高强度的同时，还让机箱前部的视觉观感不单调。

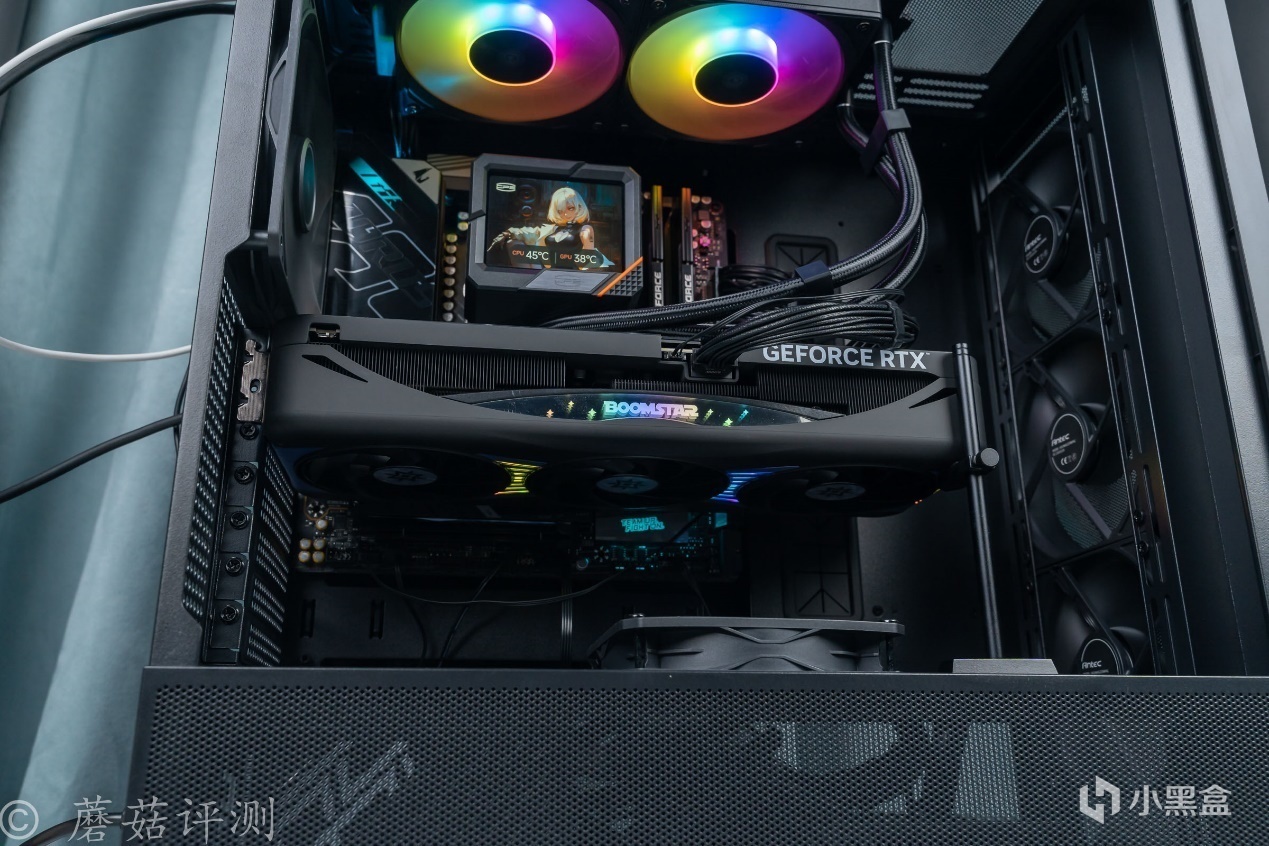

▼除了机箱前部标配的三把机箱风扇之外，机箱内部还有两把机箱风扇。另外，这款机箱的内部空间非常大，可以轻松容纳影驰RTX 5080星曜NOX显卡这种又长、又宽的显卡。
六、技嘉电竞雕B850M AORUS PRO WIFI7主板 测试

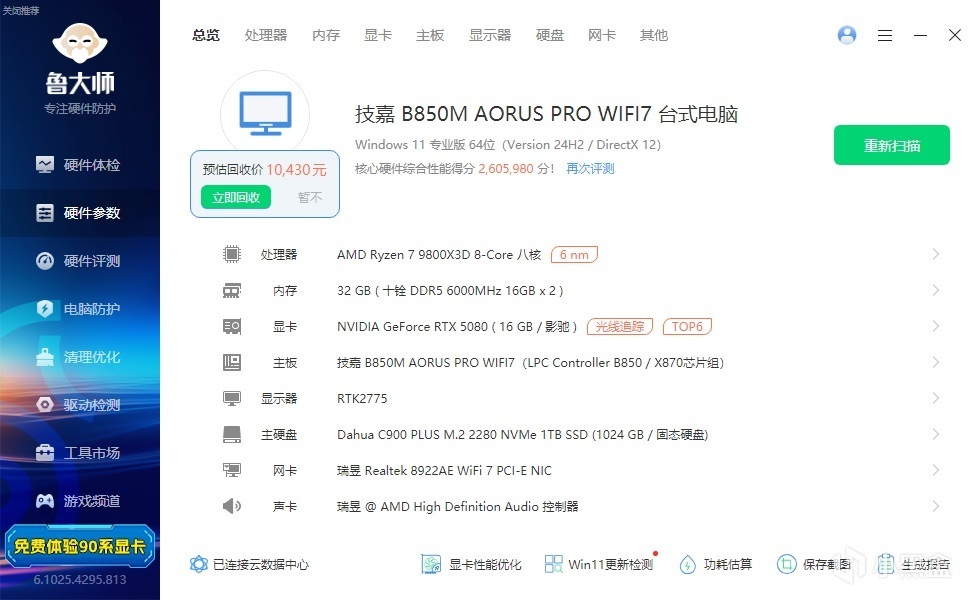

▼整机配置一览，处理器是9800X3D，主板是技嘉的B850M电竞雕，显卡是影驰的RTX 5080星曜NOX。

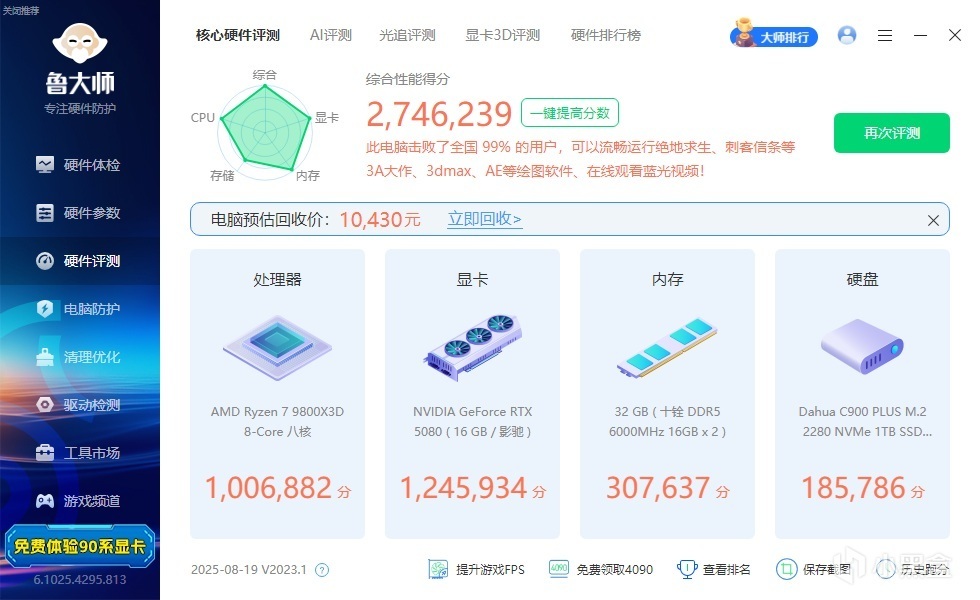

▼简单跑个整机测试，整机得分274.6W，其中处理器单独得分100.6W，显卡单独得分124.5W，分数都很高。

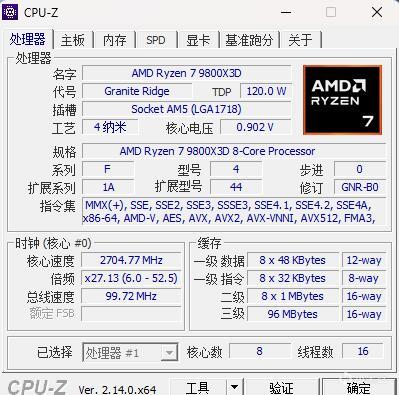

▼简单看下9800X3D的硬件参数，这颗处理器拥有8核心16线程，三级缓存96MB，很大。

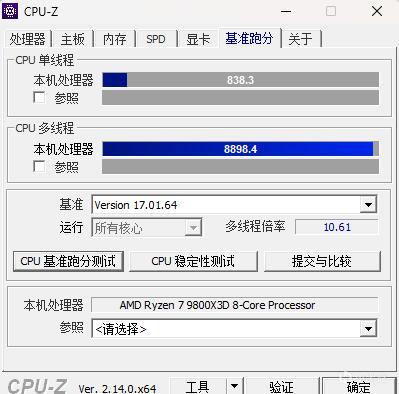

▼简单跑个CPU-Z的测试，单核得分838.3、多核得分8898.4，分数很高。

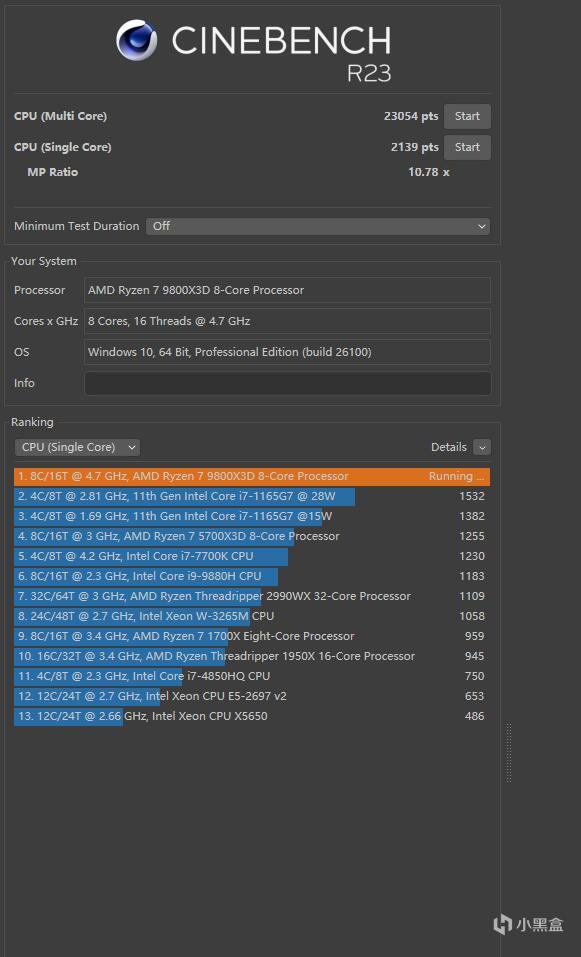

▼跑个CineBench R23测试，单线程得分2139、多线程得分23054，分数都很高。

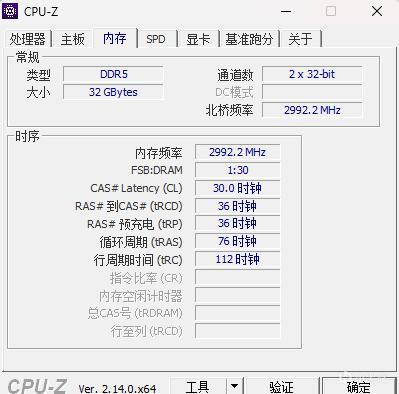

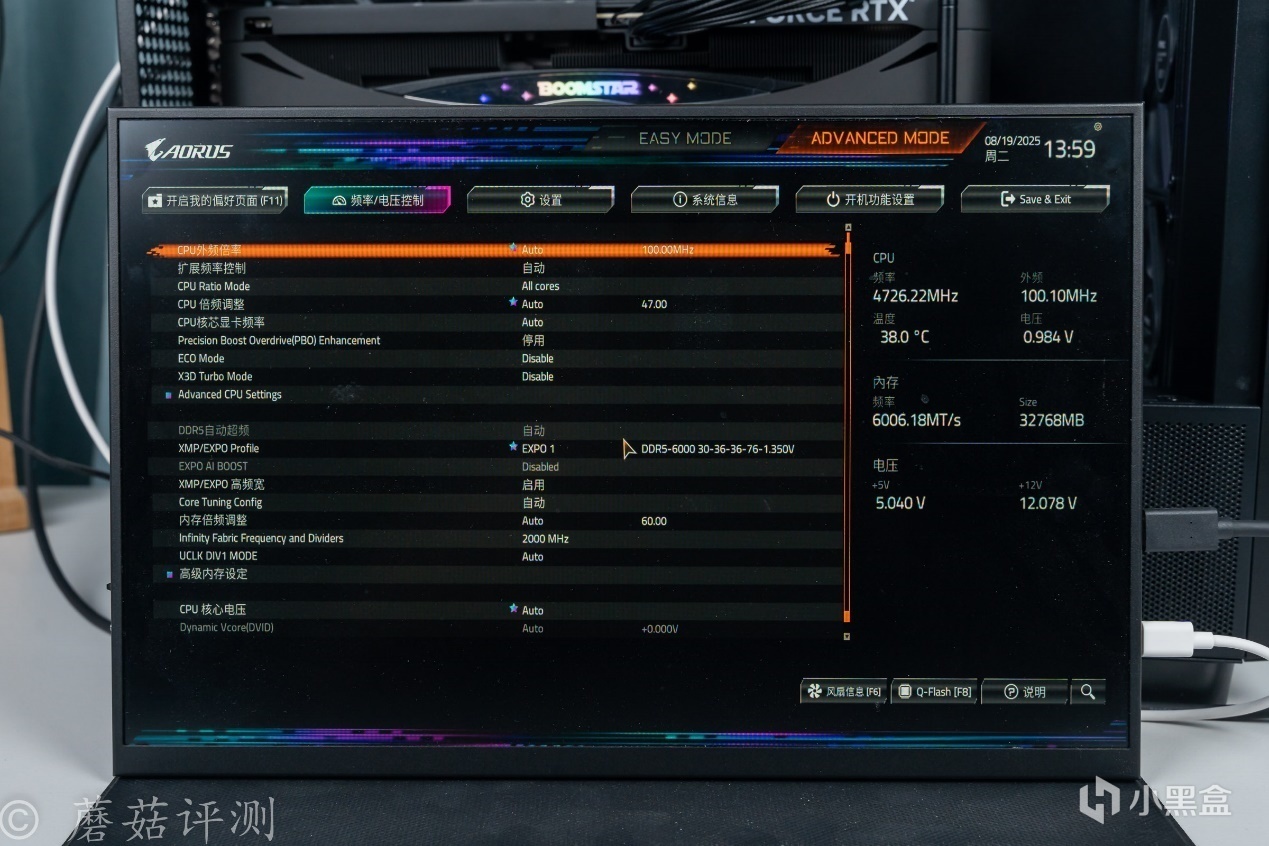

▼内存默认打开EXPO，频率稳定在6000MHz，时序30-36-36-76。

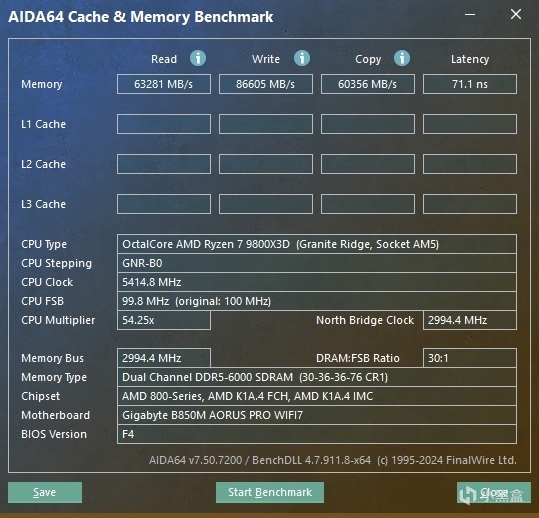

▼默认在主板BIOS中打开内存高频宽功能，跑个内存的测试，内存读取速度63281MB/s、写入速度86605MB/s、复制60356MB/s，延迟71.1ns，性能很给力。
▼日常待机情况，室温在30℃左右，处理器温度在43℃左右，供电温度39℃左右。

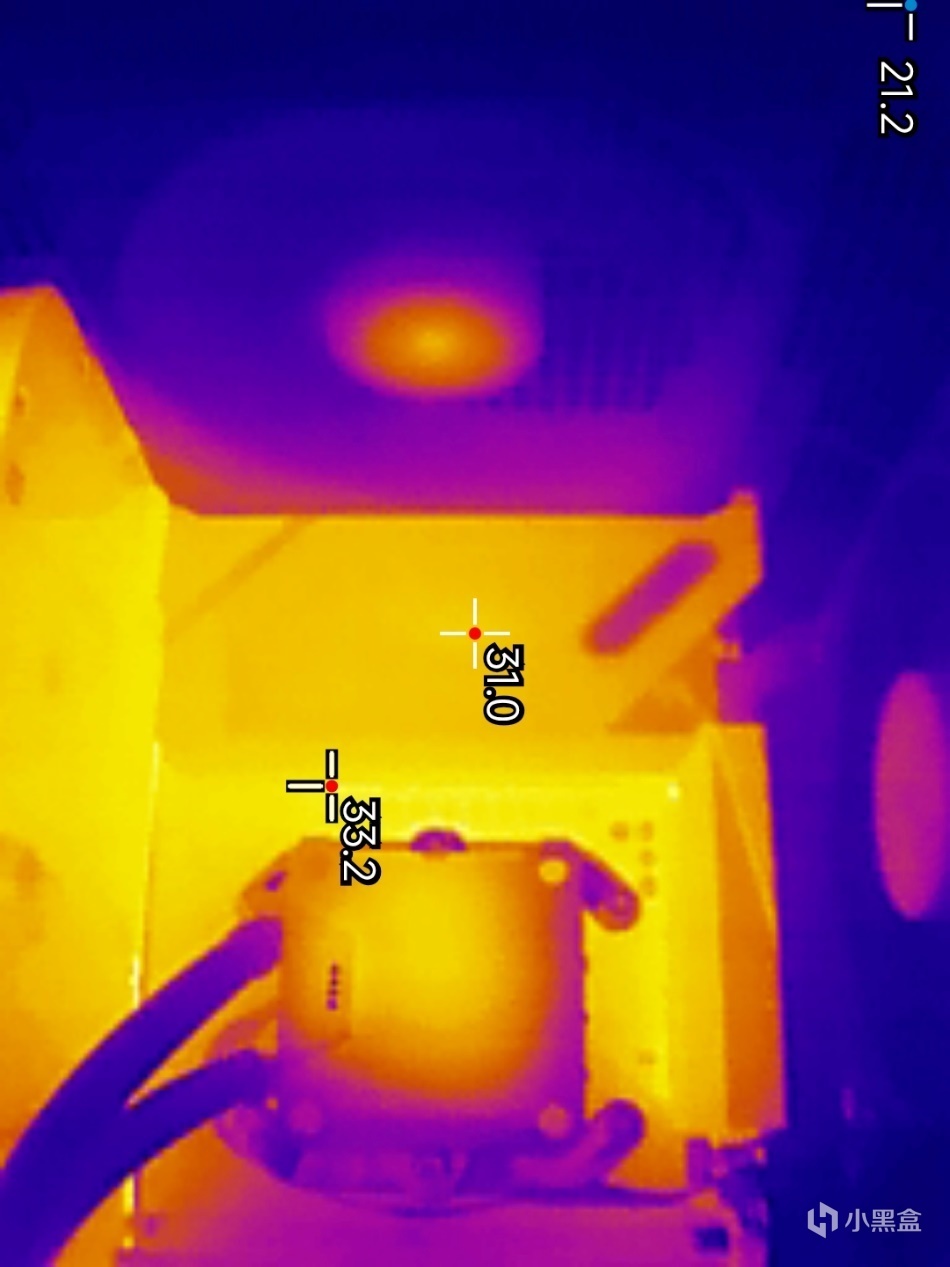

▼主板左侧金属散热件的表面温度在31℃左右，供电模组的最高温度在33.2℃左右。
▼跑个CPU-Z的压力测试，处理器功耗在140W左右，全核心睿频5.4GHz，温度89℃，供电温度46℃。

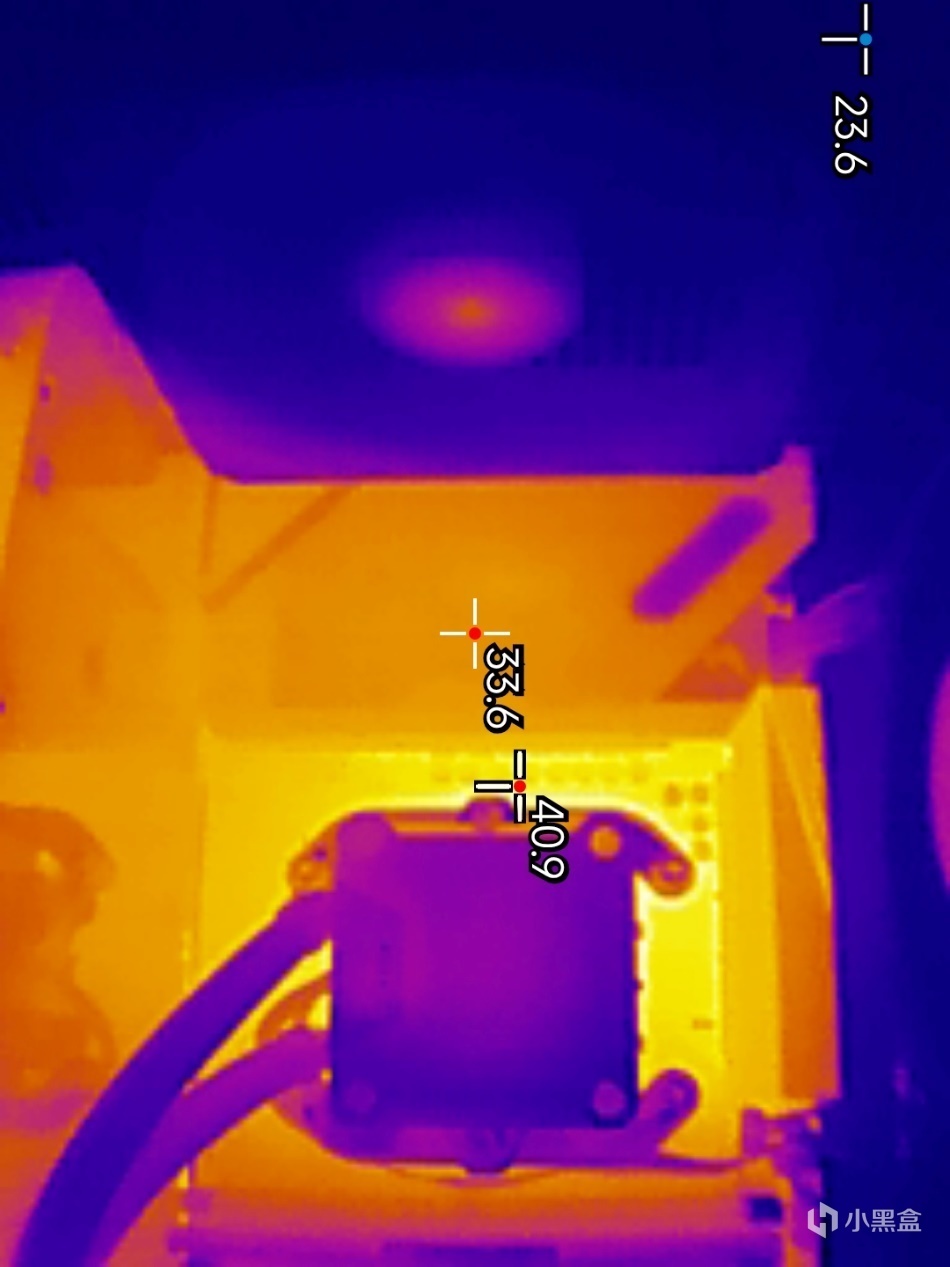

▼主板左侧供电散热件的温度略有提高，在33.6℃左右，主板供电电路最高温度在40.9℃左右。

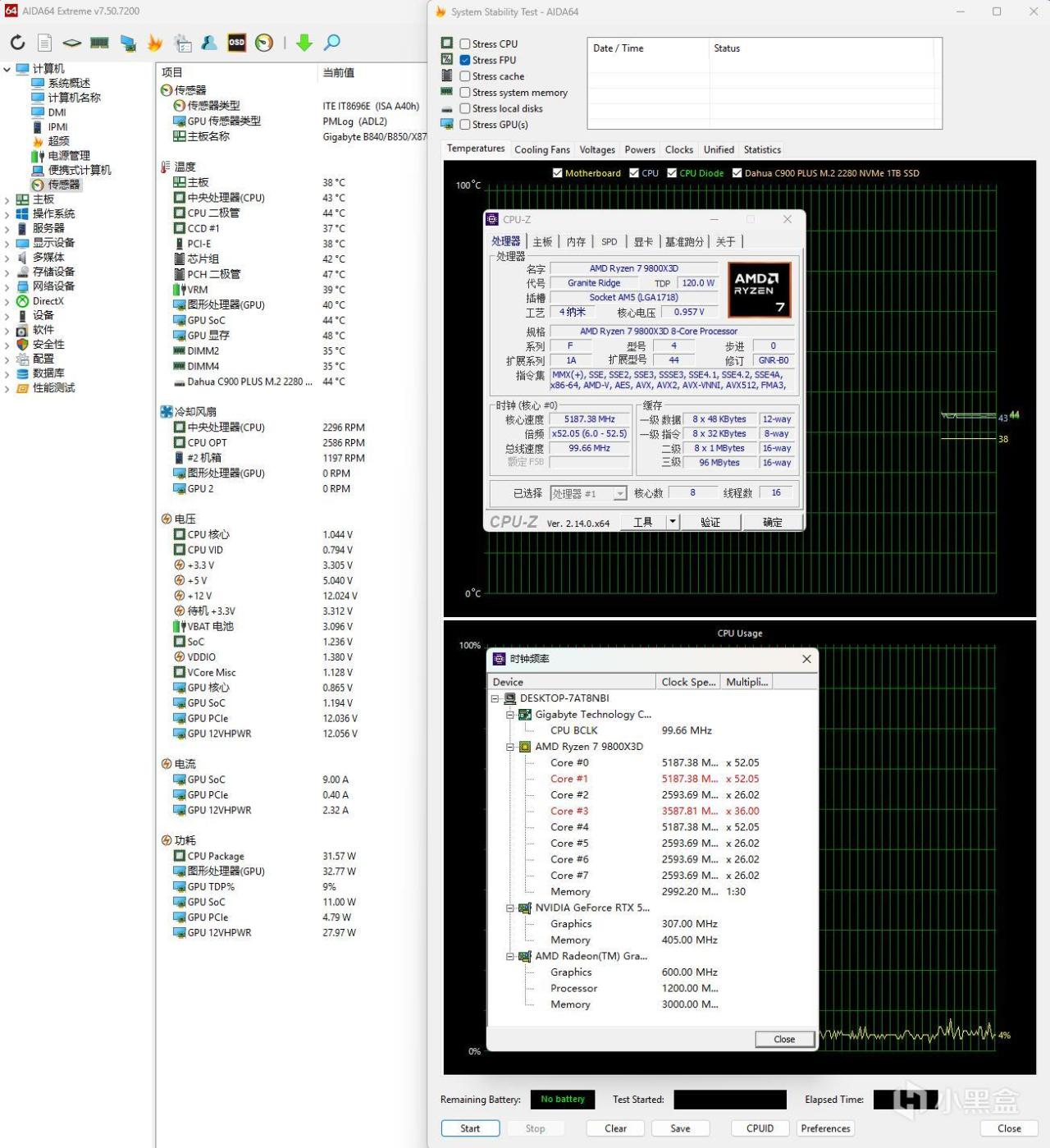

▼单烤FPU测试5分钟，处理器功耗在140W左右，全核心睿频4.7GHz左右，温度在93℃左右，供电温度50℃。

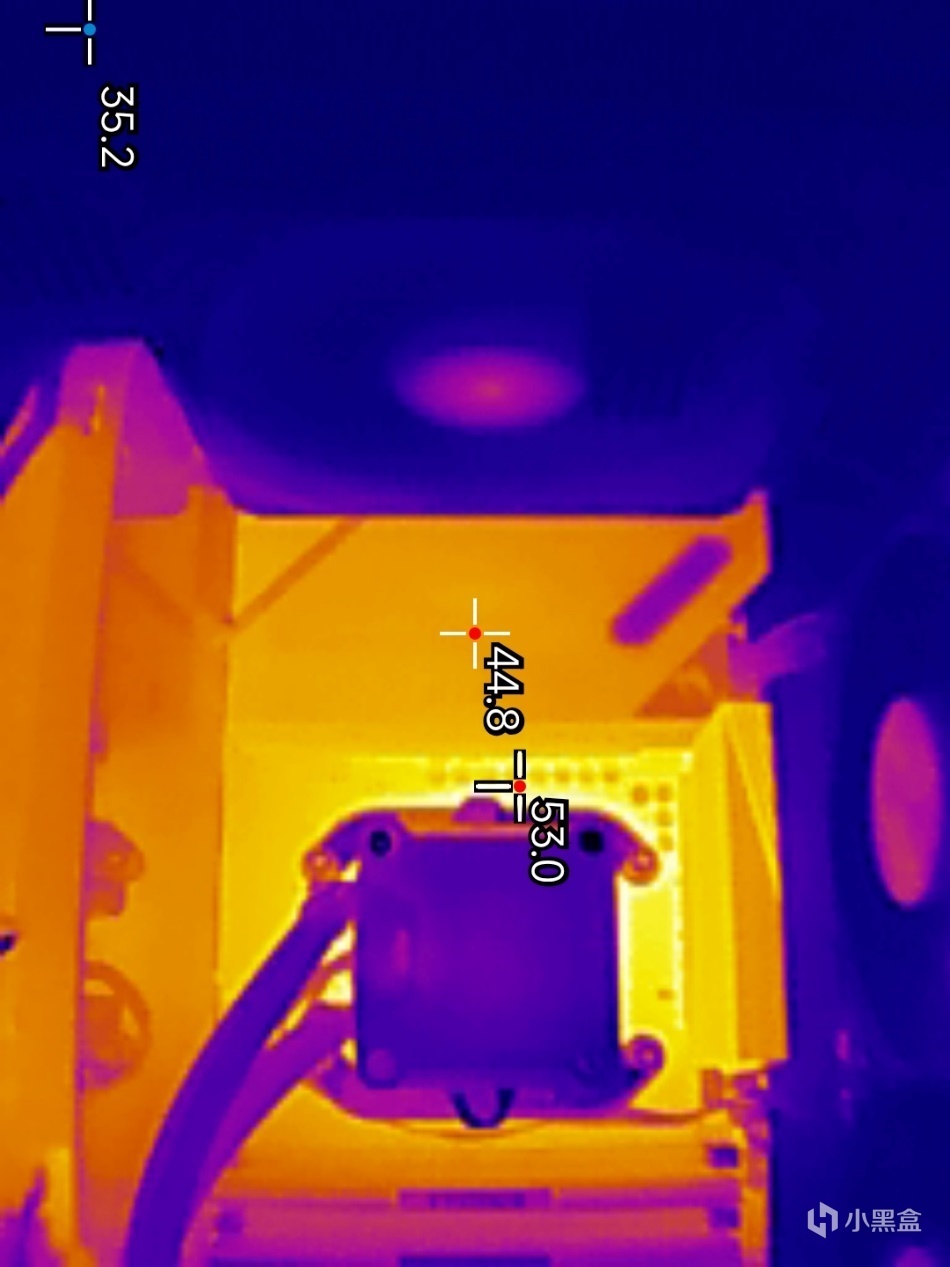

▼主板左侧供电散热件的表面温度在44.8℃，供电模组最高温度在53℃左右，整体表现不错。
▼单烤FPU测试10分钟，处理器功耗稳定在140W左右，全核心睿频4.75GHz左右，温度92℃、供电51℃。

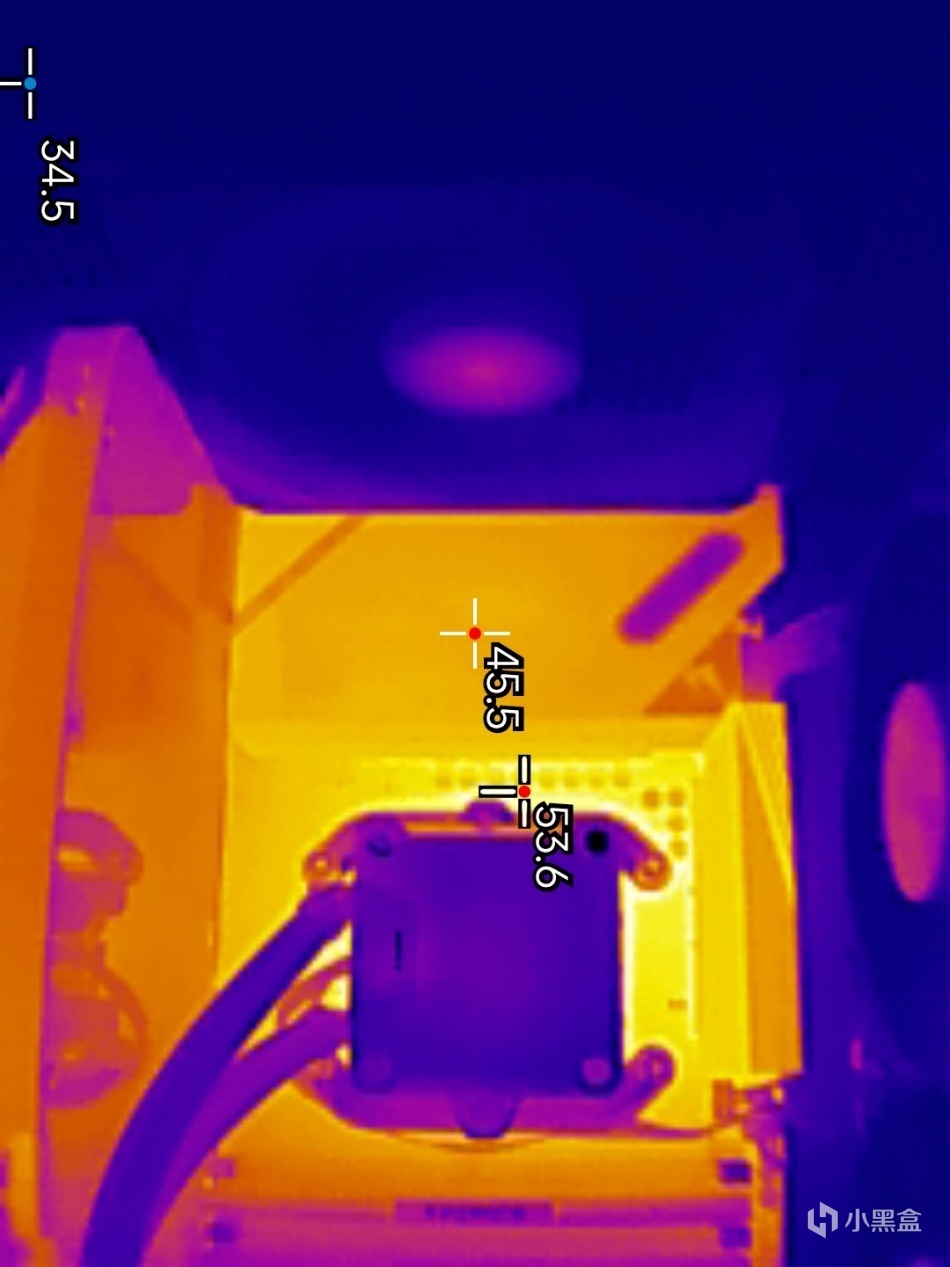

▼主板左侧金属散热件表面温度在45.5℃，供电模组最高温度在53.6℃，整体的温度表现非常不错。在室温30℃的情况下，让9800X3D跑满载且持续10分钟，主板的供电模组整体都比较清凉，温度很低。

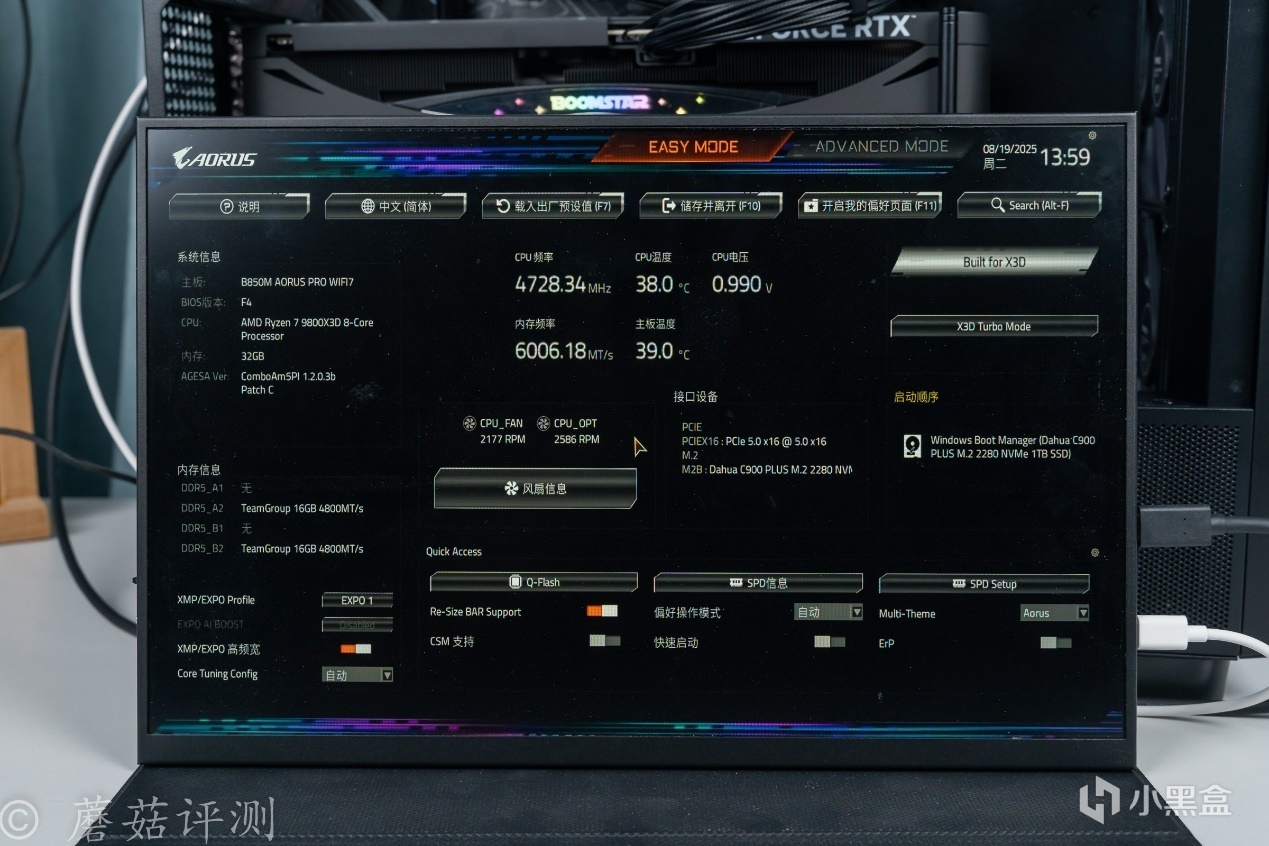

▼技嘉这块B850M电竞雕主板的BIOS真不错，简单模式下内容丰富，可以看到各种主要的硬件参数，也可以对一些常用的功能进行设置，例如内存的XMP、EXPO。
▼高级模式下内容丰富，且相关的选项很容易在对应的菜单下找到，整体的使用体验很不错。

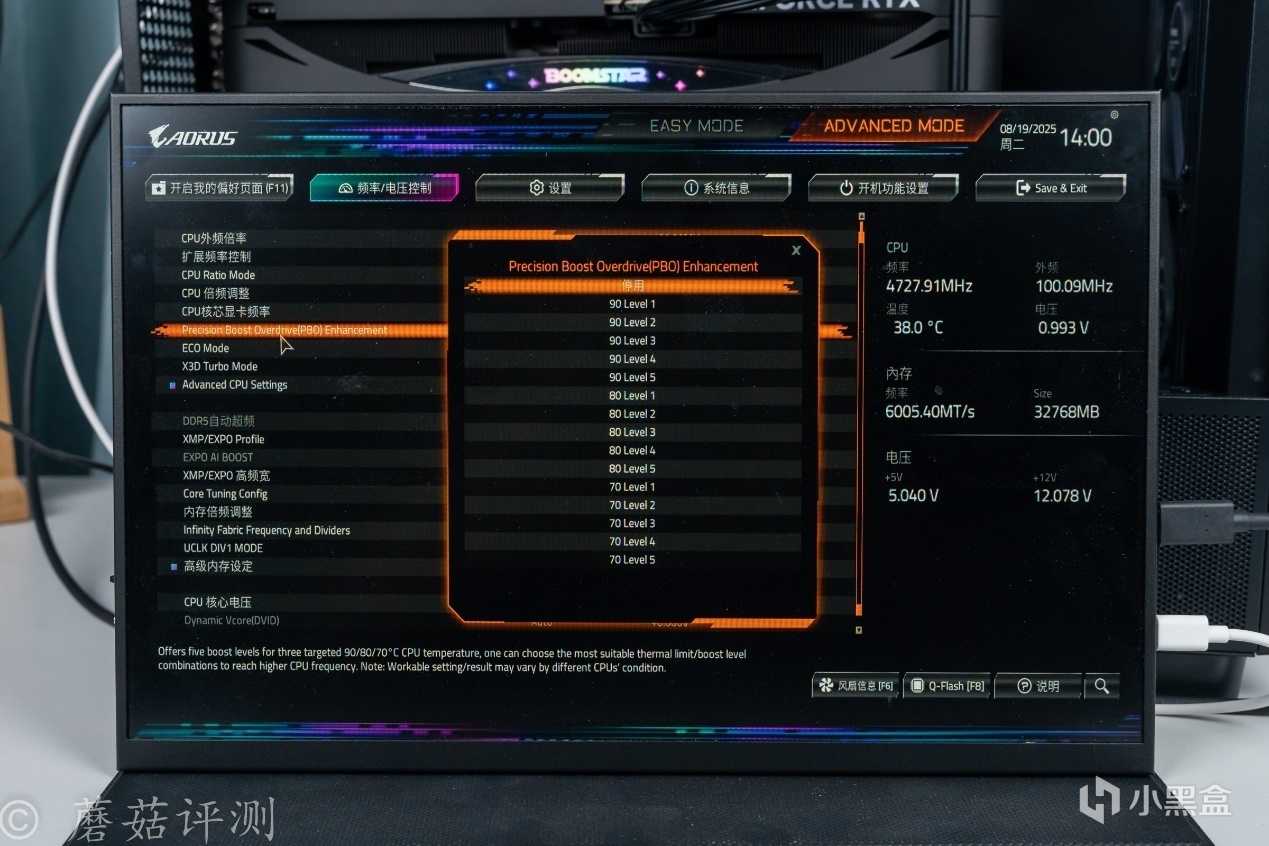

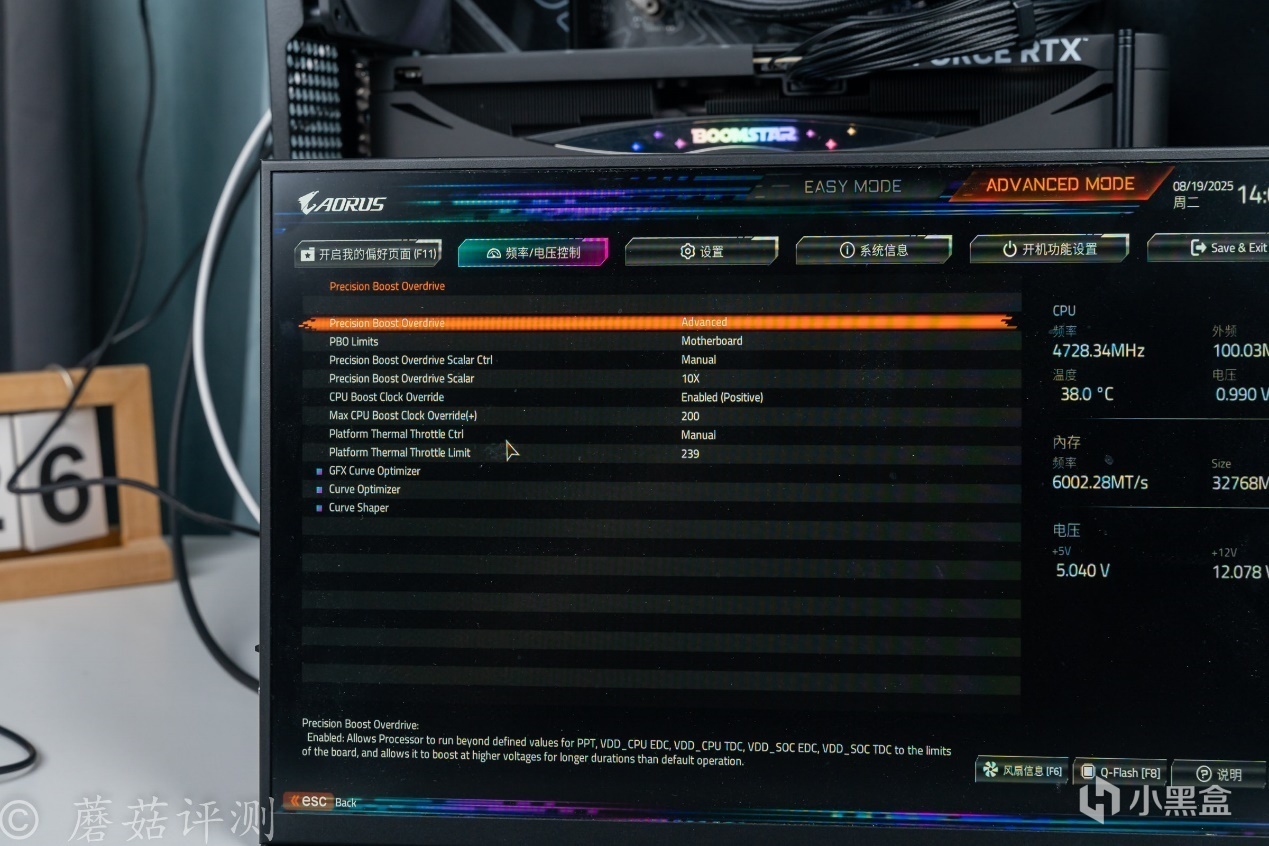

▼使用AMD的处理器，肯定是要学习一下PBO的相关设置的，可以根据自己的处理器的体制情况，设置合适的参数。
▼除了自己设置之外，还可以直接根据温度选择合适的PBO档位，这种设置更加的简单方便，性能表现也非常不错。

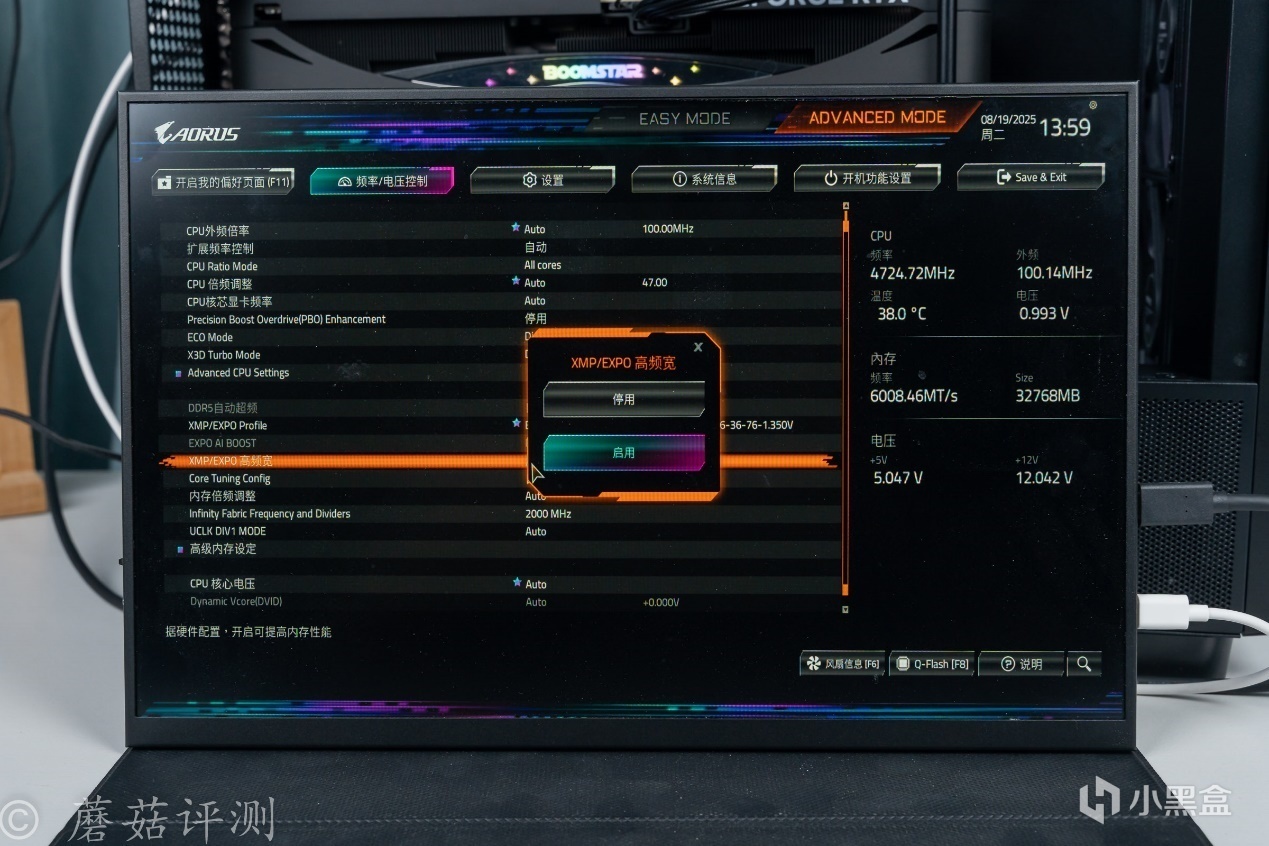

▼对了，技嘉的D5黑科技技术要着重说一下，BIOS里的这个高频宽功能，一定要打开，性能提升非常明显。

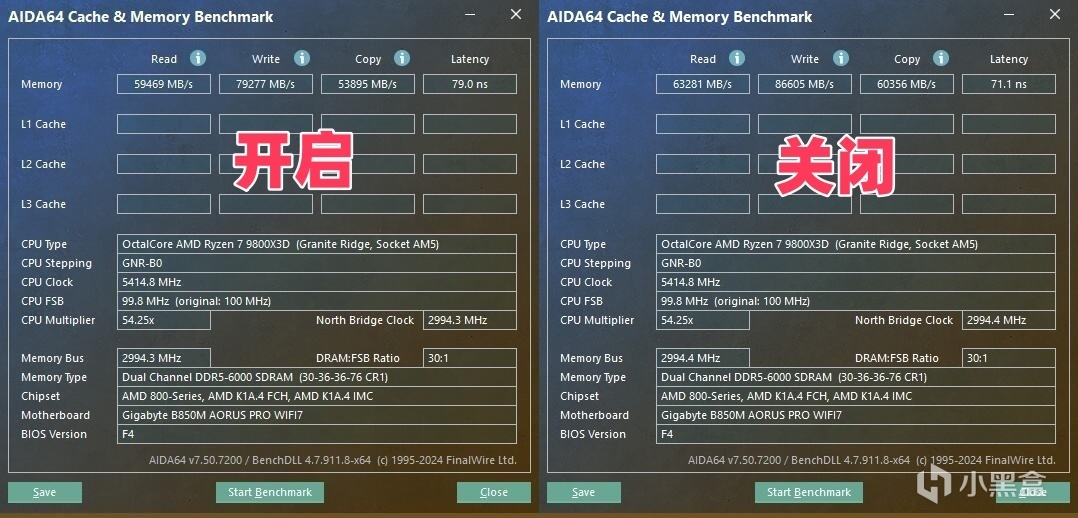

▼开启这项功能之后，内存的读取速度、写入速度、复制速度均有明显提升，尤其是内存的写入速度，提升了越7300MB/s，提升了约9%，提升明显。延迟从79ns降低到71.1ns，提升同样明显。
七、总结
技嘉这块B850M电竞雕主板，确实不负“电竞”之名，左右一块B850主板，其供电用料很给力，供电规格12+2+2相，其中核心供电和核显供电部分为清一色的80A的DrMos，这颗Mos蘑菇很熟悉，在技嘉的多块主板上用过，甚至技嘉的X870E Master主板上也能看到。另外在基础用料方面，这块主板直接用上了8层板。
供电电路的散热模组用料也很扎实，两大块体积很大金属散热件，且中间有一根热管用于均热，可以提高整体模组的散热效率。在面对满载的9800X3D、室温30℃的情况，整体的供电温度最高也就51℃，供电散热件的温度更低，仅45.5℃，表现十分优秀。
其余方面，主板的主PCIe插槽和M2插槽均使用了快易拆设计，日常拆装显卡、M2固态都非常方便。在M2固态的长度兼容性方面，直接去到了110，可以安装很多企业级的M2固态，真好。正应了那句话，装机不用挑，就选电竞雕！
谢谢大家！
