用时1个月DIY小型压缩机水冷散热

一直觉得电脑玩游戏温度过高，散热是关键。我一直想给我的设备弄个好的散热方案，前面弄的半导体虽然有效，但是功耗实在太大，思来想去，压缩机水冷散热看起来就很靠谱，再加上我这个电脑也够老的了，就捣鼓着，要是翻车了呢就换电脑，这台当做试错成本，今天我就把这次折腾的过程分享出来。

首先我花了几天时间在抖音上看直播学习了相关制冷知识和原理，感觉自己会了，然后网上买工具配件回来准备研究。

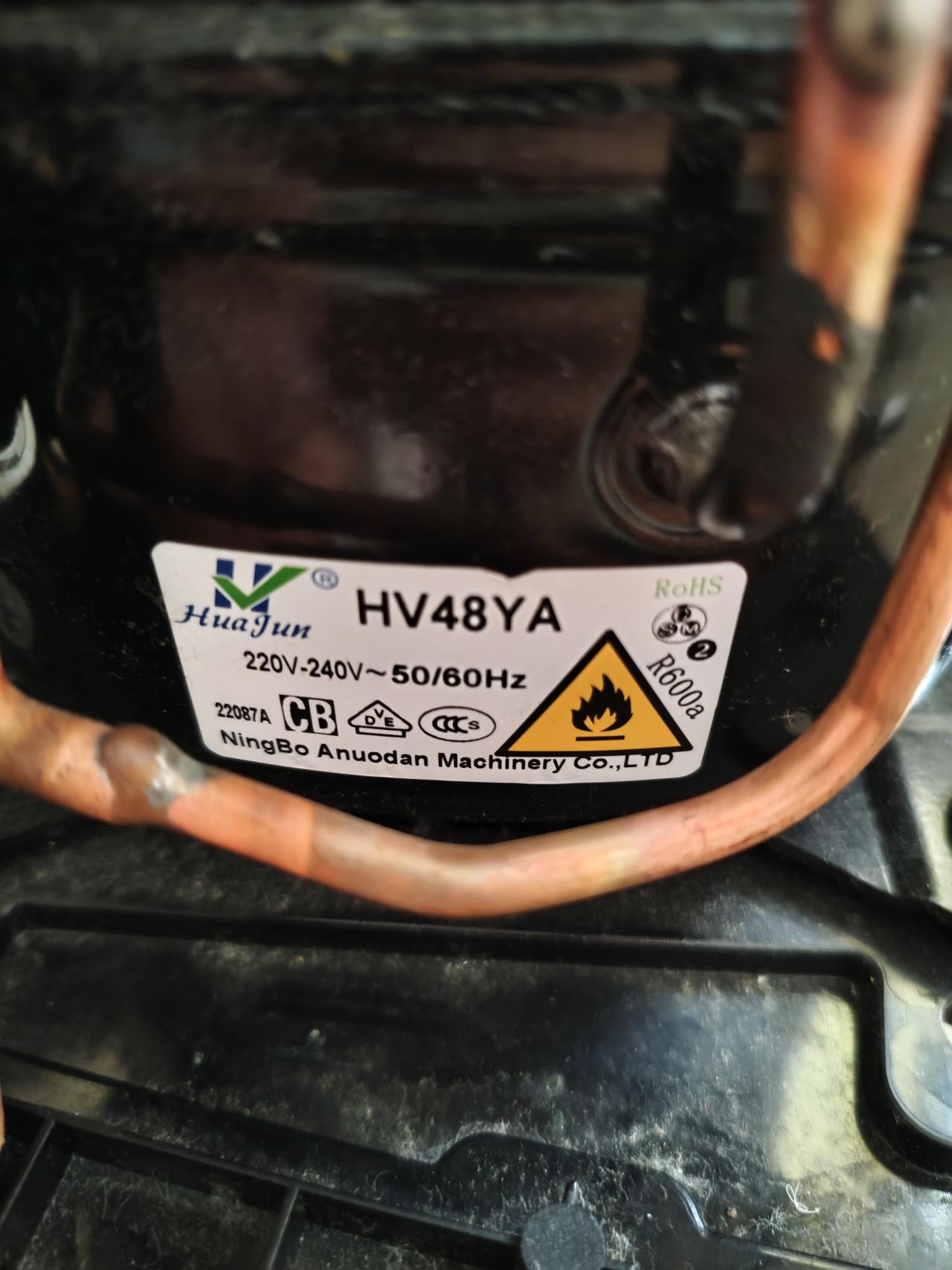

我在废品回收站淘到一个小型冰箱压缩机，据说是95瓦功率，花费50块钱

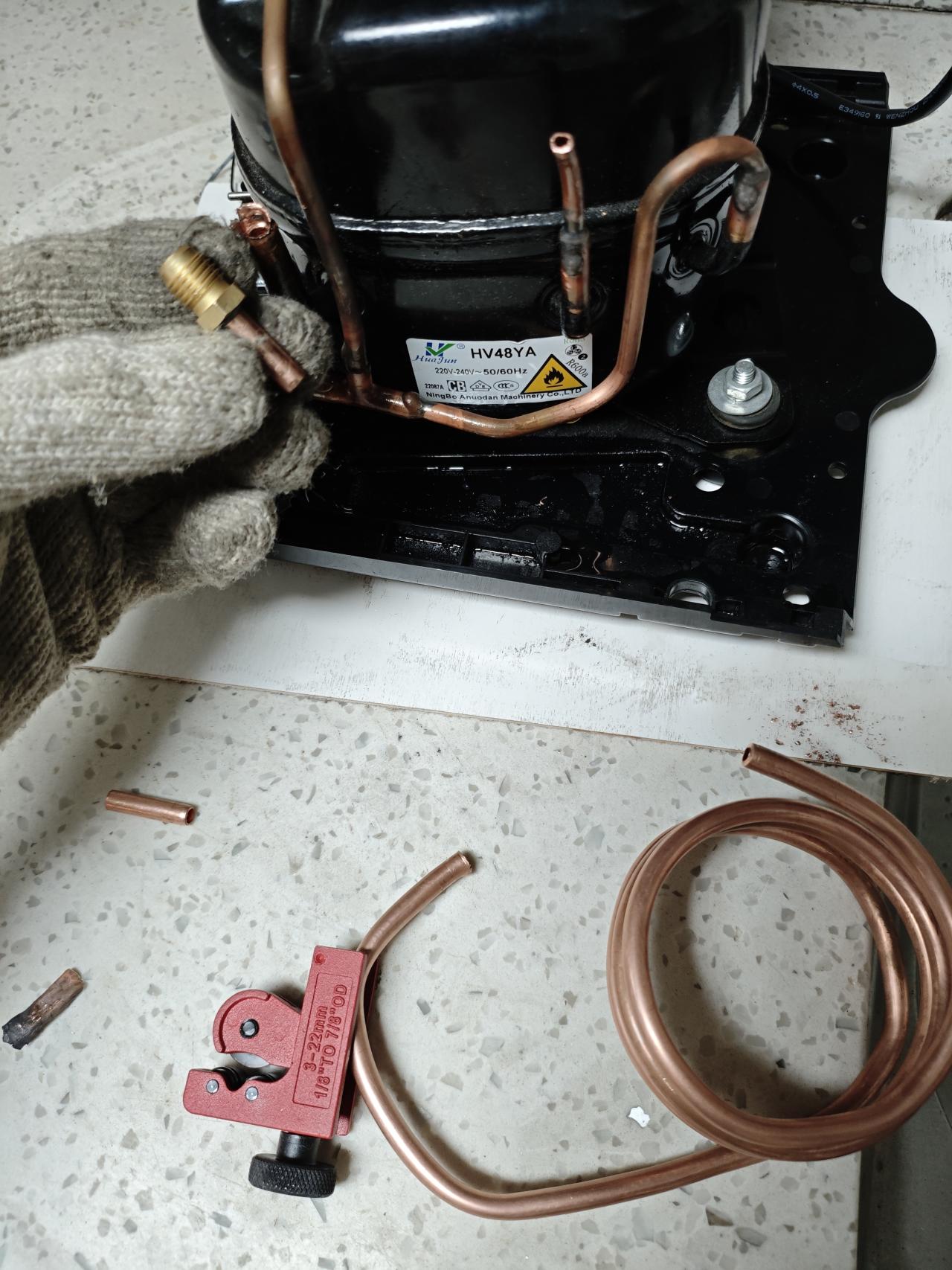

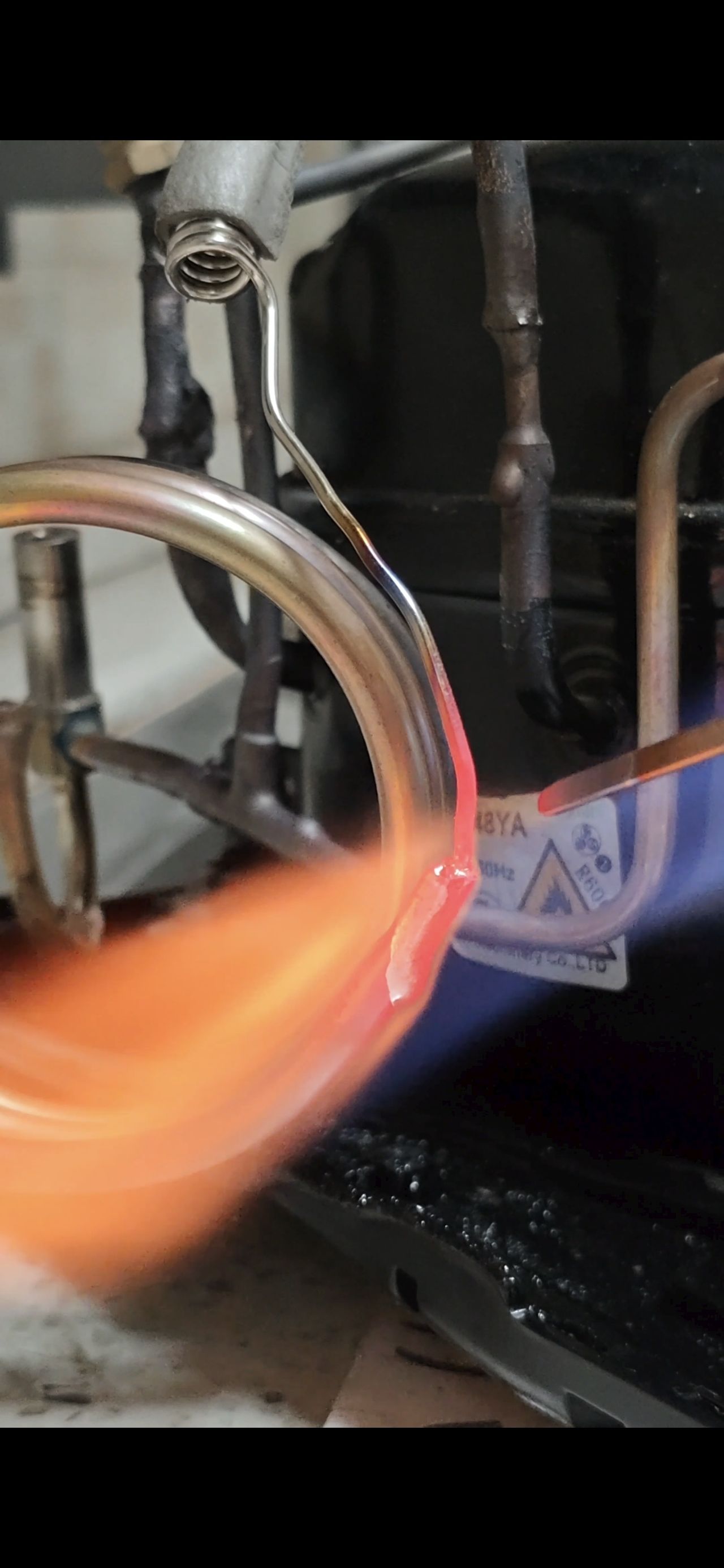

准备焊加氟口，加氟口可以焊在压缩机的任意一个进气口

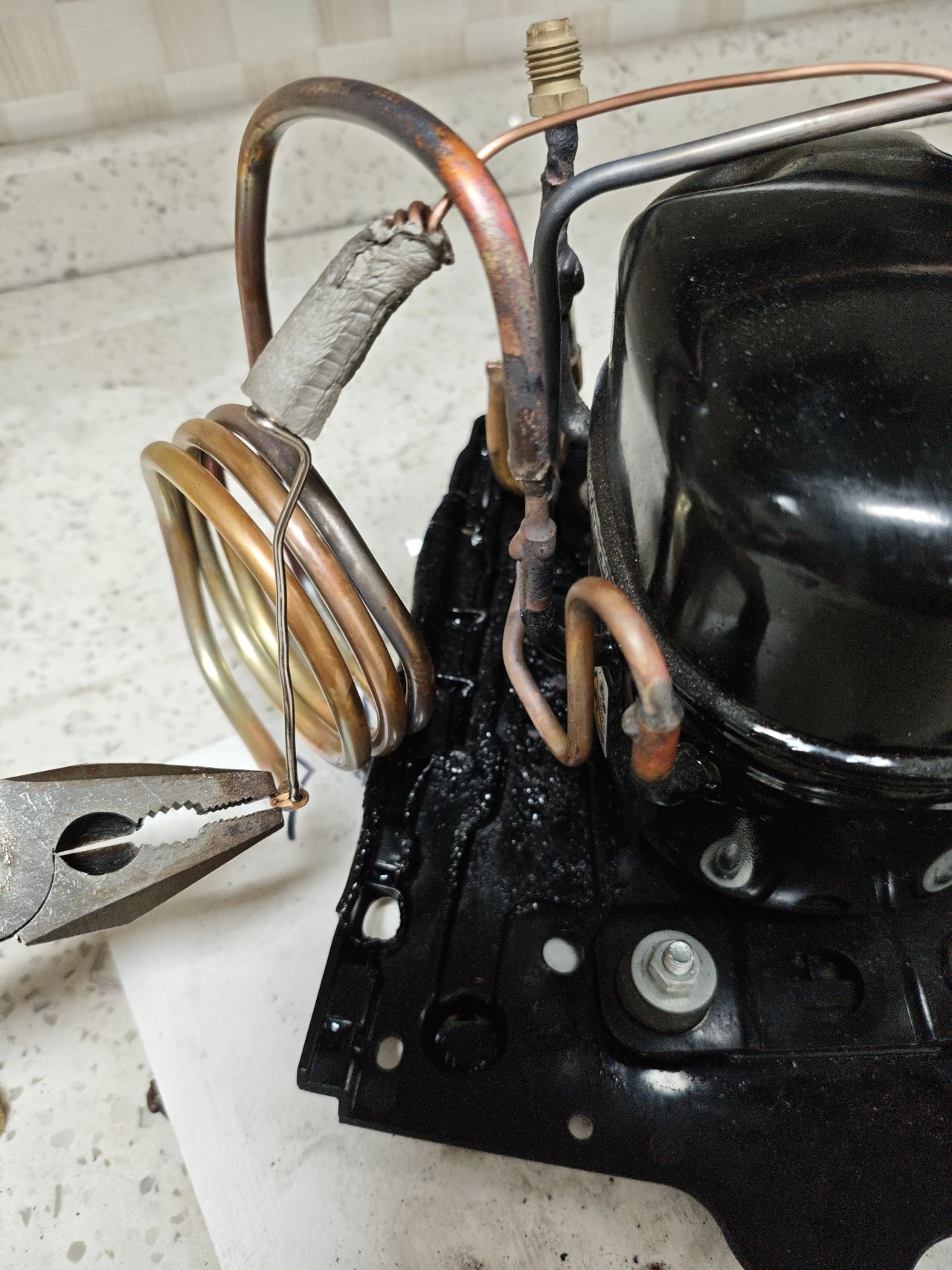

买了2米铜管回来当做蒸发器，15块钱。

拍摄时我旁边已准备有灭火器，开窗通风的，而且我开着抽油烟机

网上买的卡式炉双喷头和4气罐，磷铜焊条10条，差不多50块钱，没用完还有的剩

换了一个铁底座

原来的塑料底座给我烧融了。右边的冷凝器类似散热冷排是买来自带就有的，另外买了一个220伏电压的散热风扇，电压和压缩机的相同，方便我后续接电。

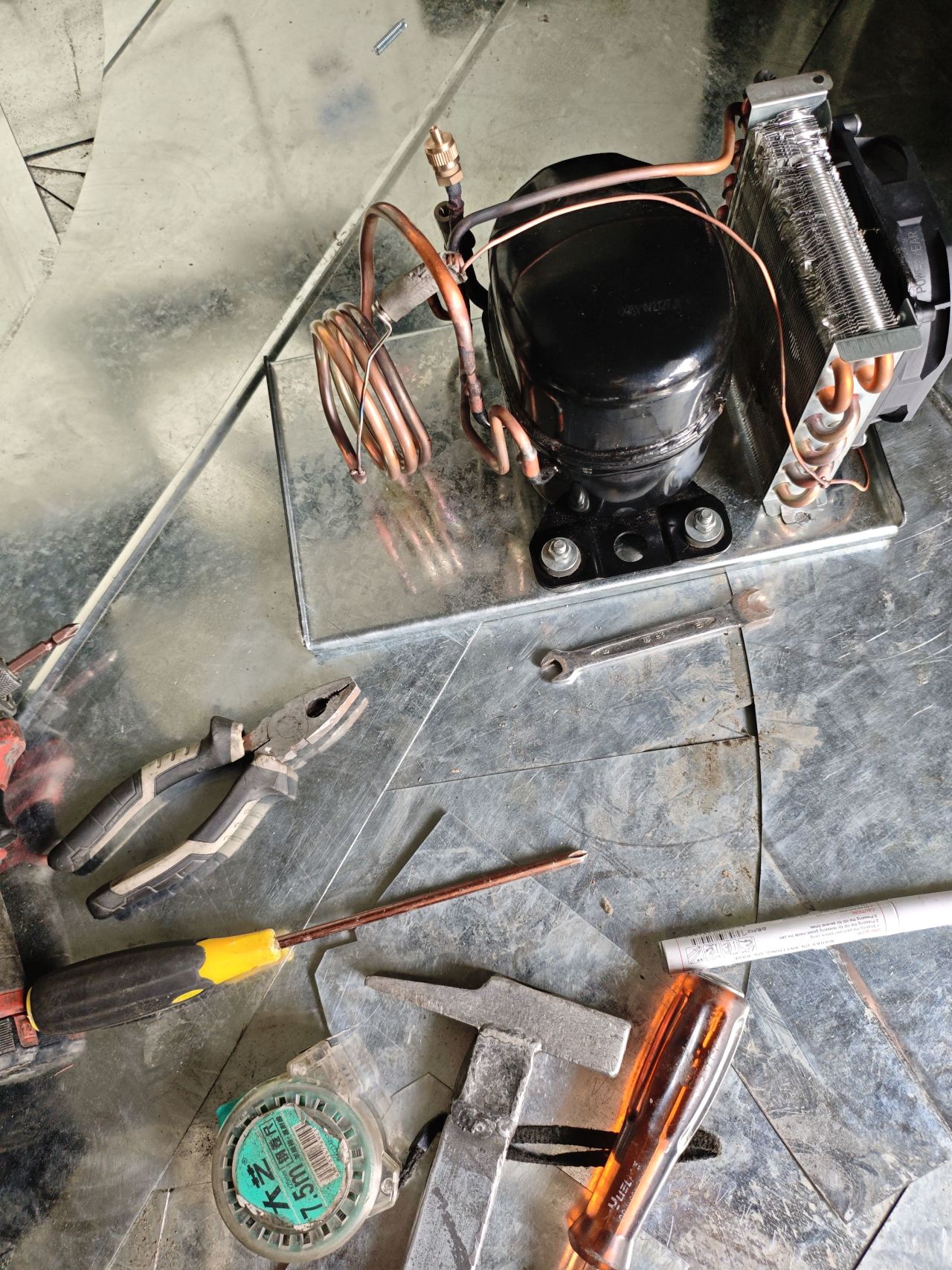

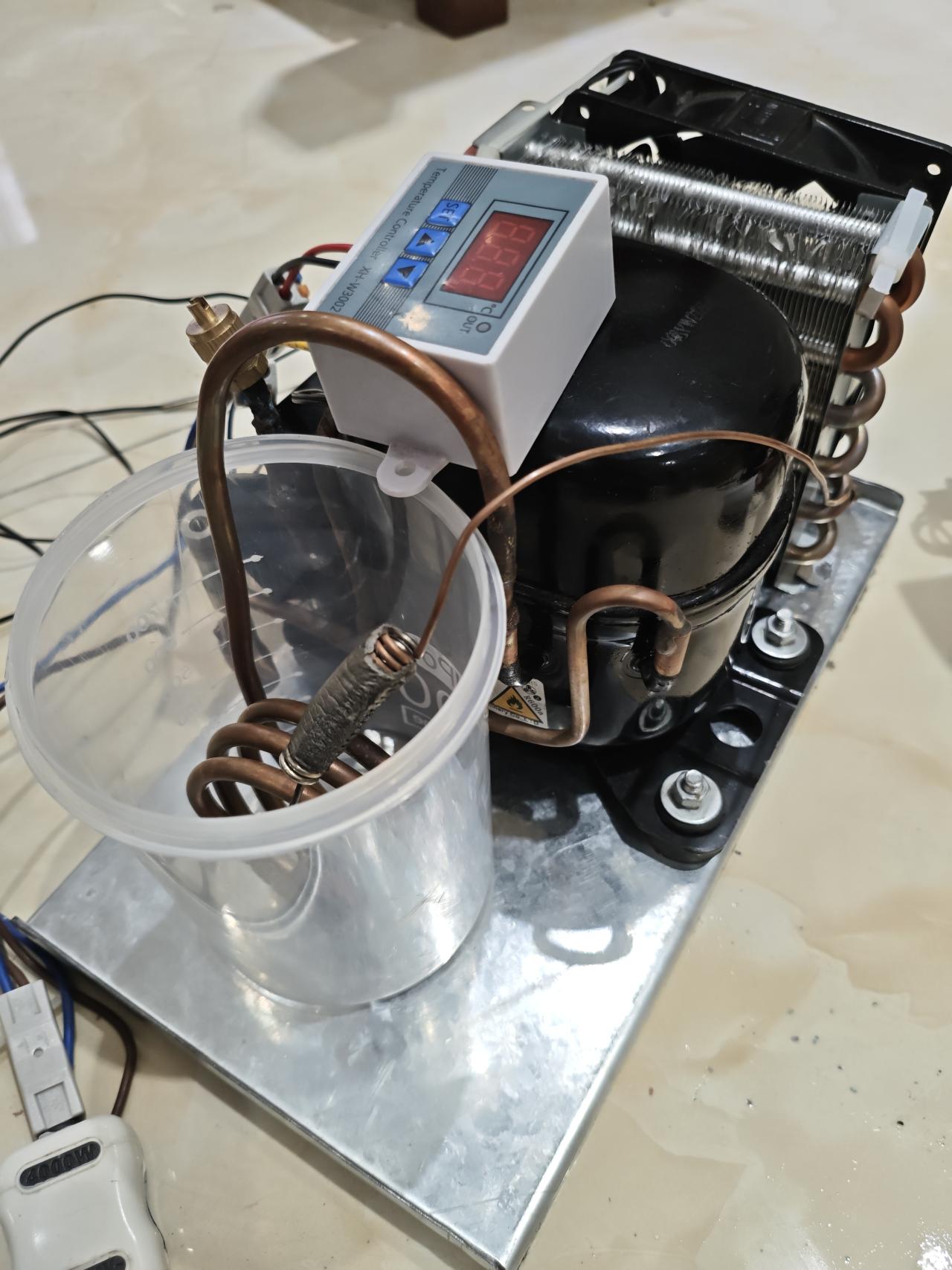

大概就是这样子了，又搞了一个220V的温控器10块钱

到这一步正在抽真空

真空泵我看了一下二手都要一百五六，而且我不是空调制冷行业，买来只用这一两次，觉得没必要买，所以又花几十块钱买了一台旧的小型压缩机，焊上加氟嘴可以打气和 抽真空两用。

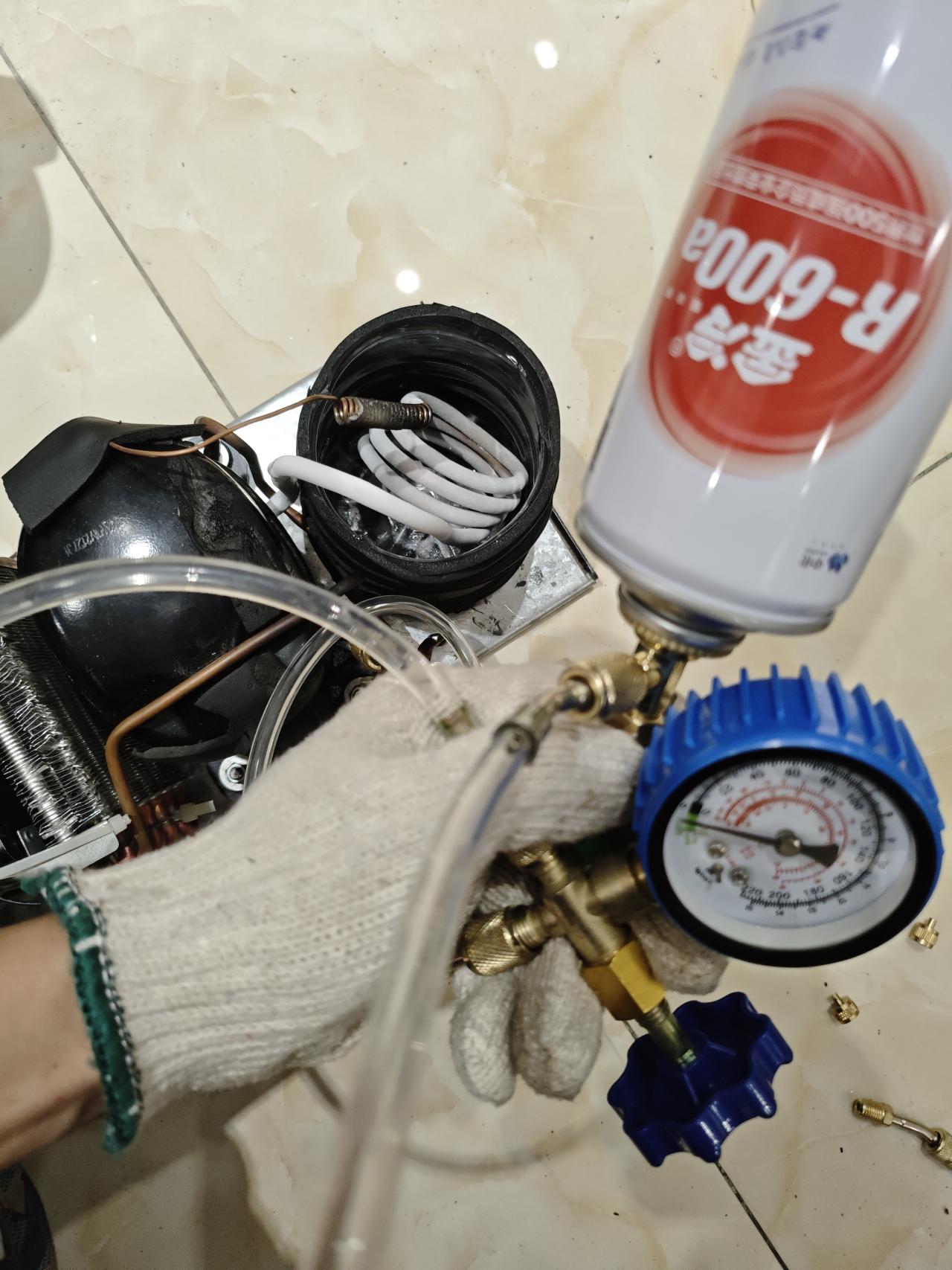

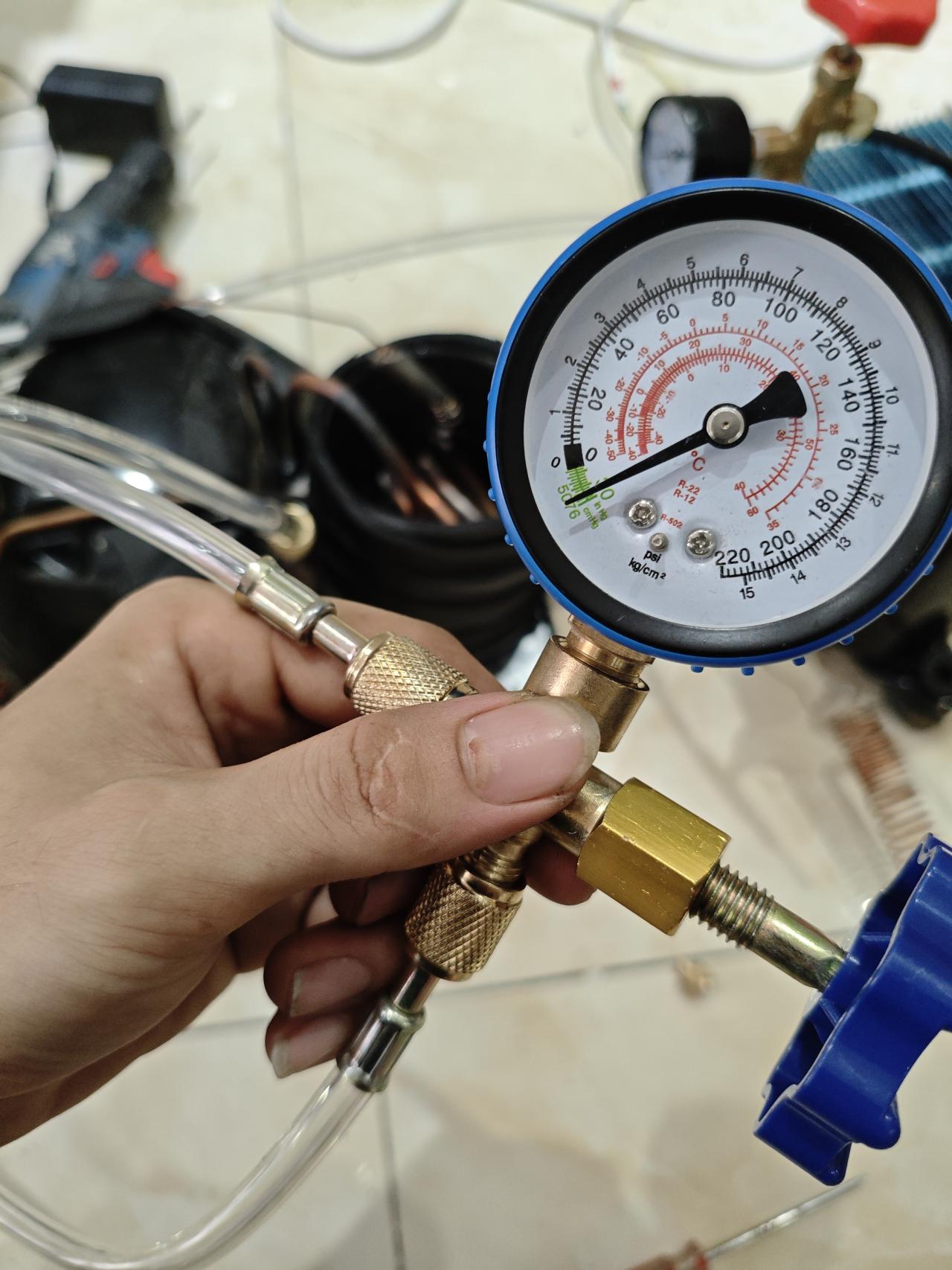

正在加氟（加雪种）

我又在网上买的空调加氟套装，30来块钱。又根据压缩机上的标识买的制冷剂7块钱。

蒸发器端没加水是空载，启动几秒就挂霜了。我又想到要加水，因为蒸发器是与水进行热交换的，加水以后这样能使蒸发器处于接近实际工作的状态，这样我可以更准确地判断制冷剂的加注量是否合适。

弄好以后我看着这些铜管和线路乱七八糟的，又想着做个外壳，想美观一些

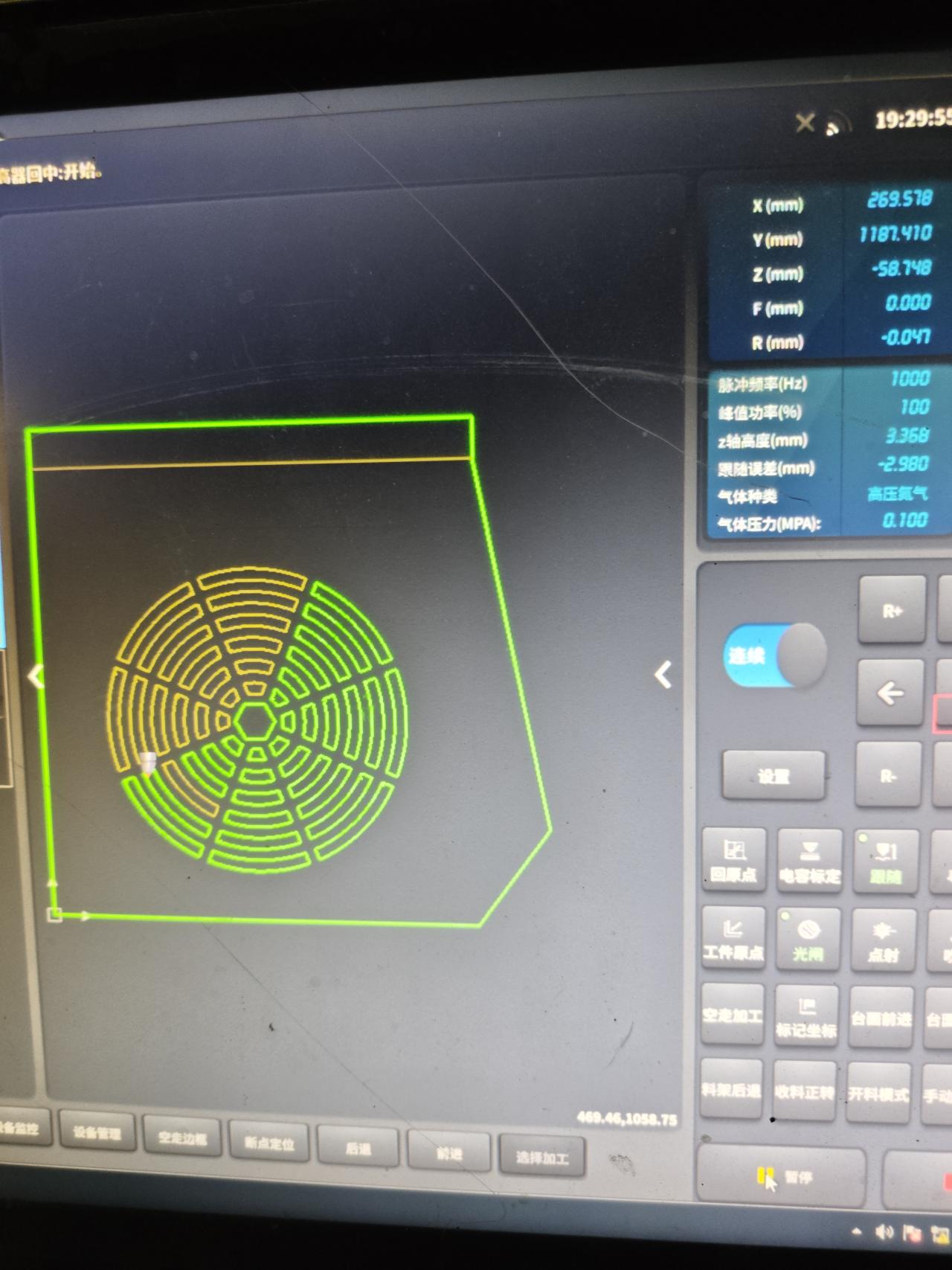

量好尺寸画图出风口

白嫖厂里的材料

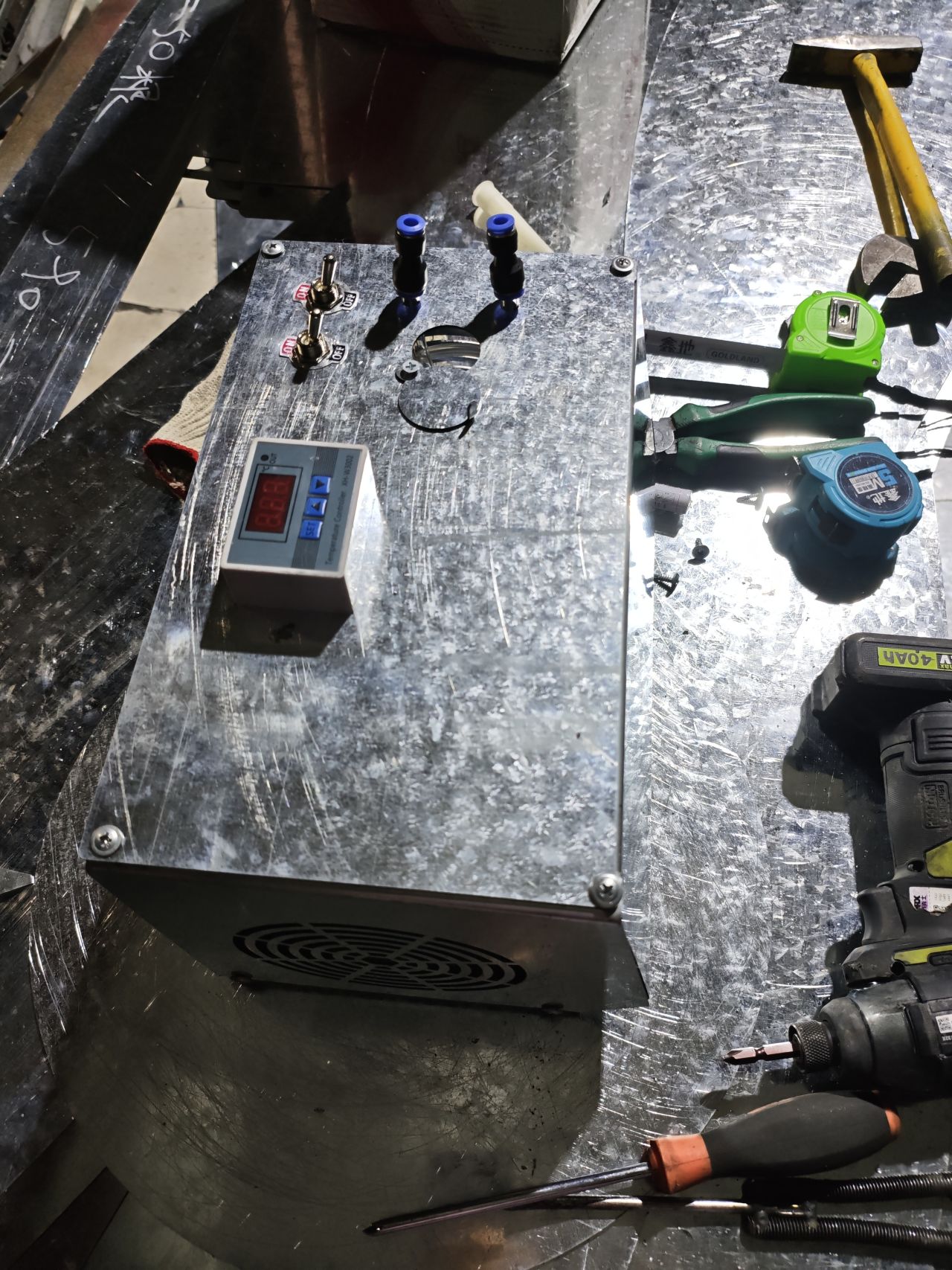

一个机箱的形状就出来了

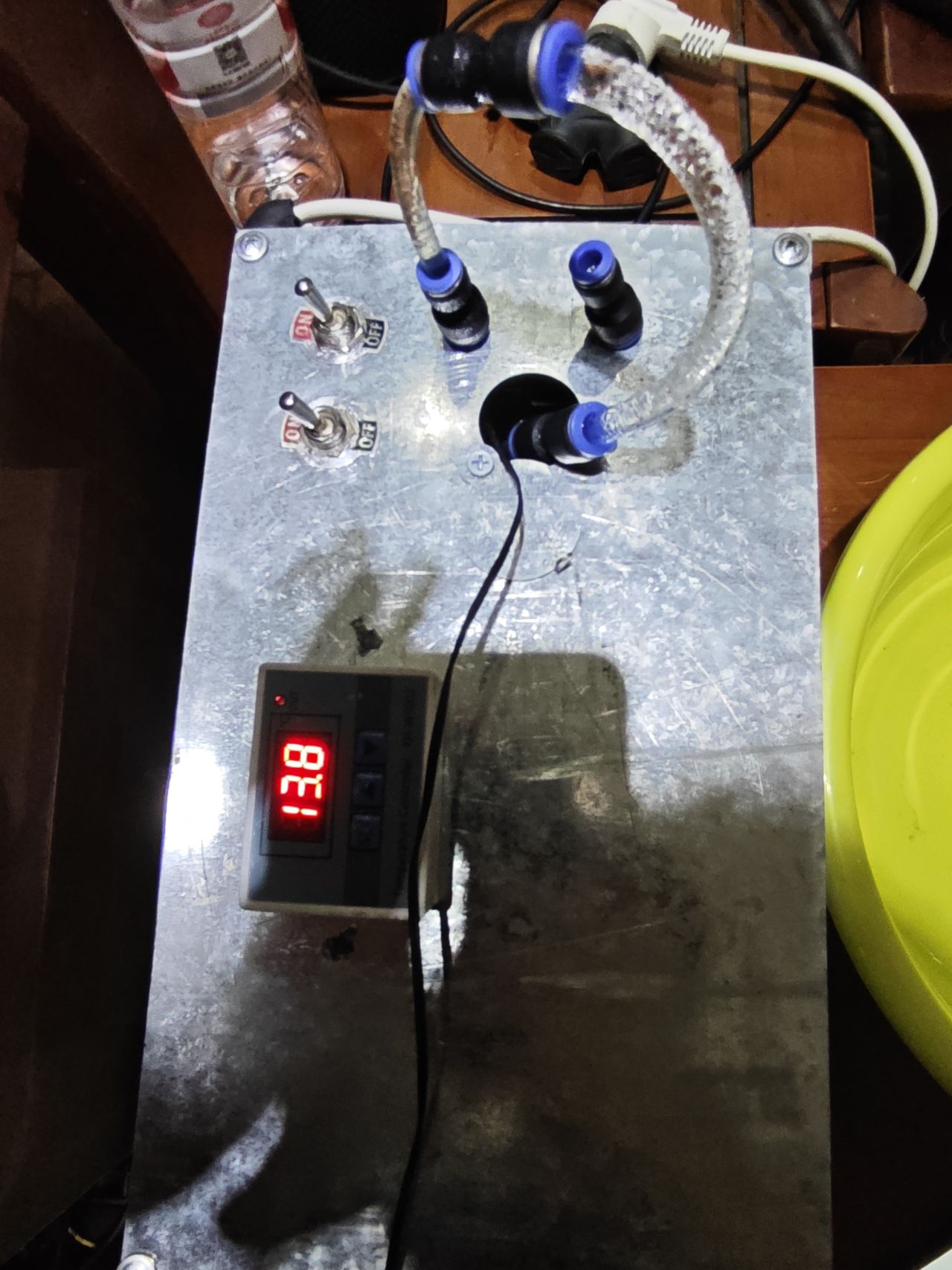

通上电会显示温控探头的温度

面板上右边那个摇头开关是控制风扇和水泵。左边的摇头开关控制压缩机通断，压缩机又由温控器控制启停，另外两个快接头是出水口和进水口，旁边那个圆片是注水口。

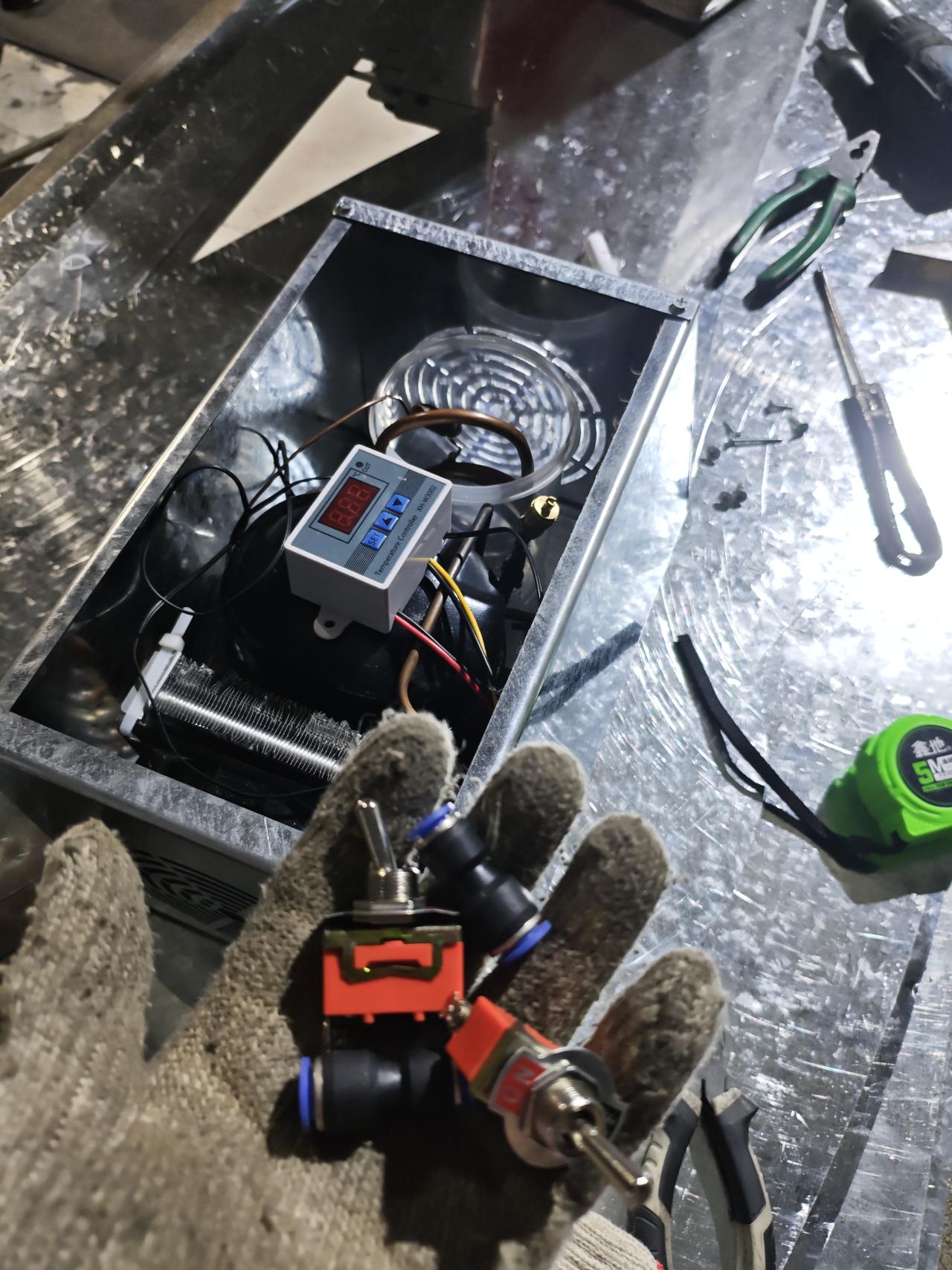

准备接线让它运作起来

我在纸上画了接线图，先经过哪里再接哪里，看着图接的时候我就不会出错

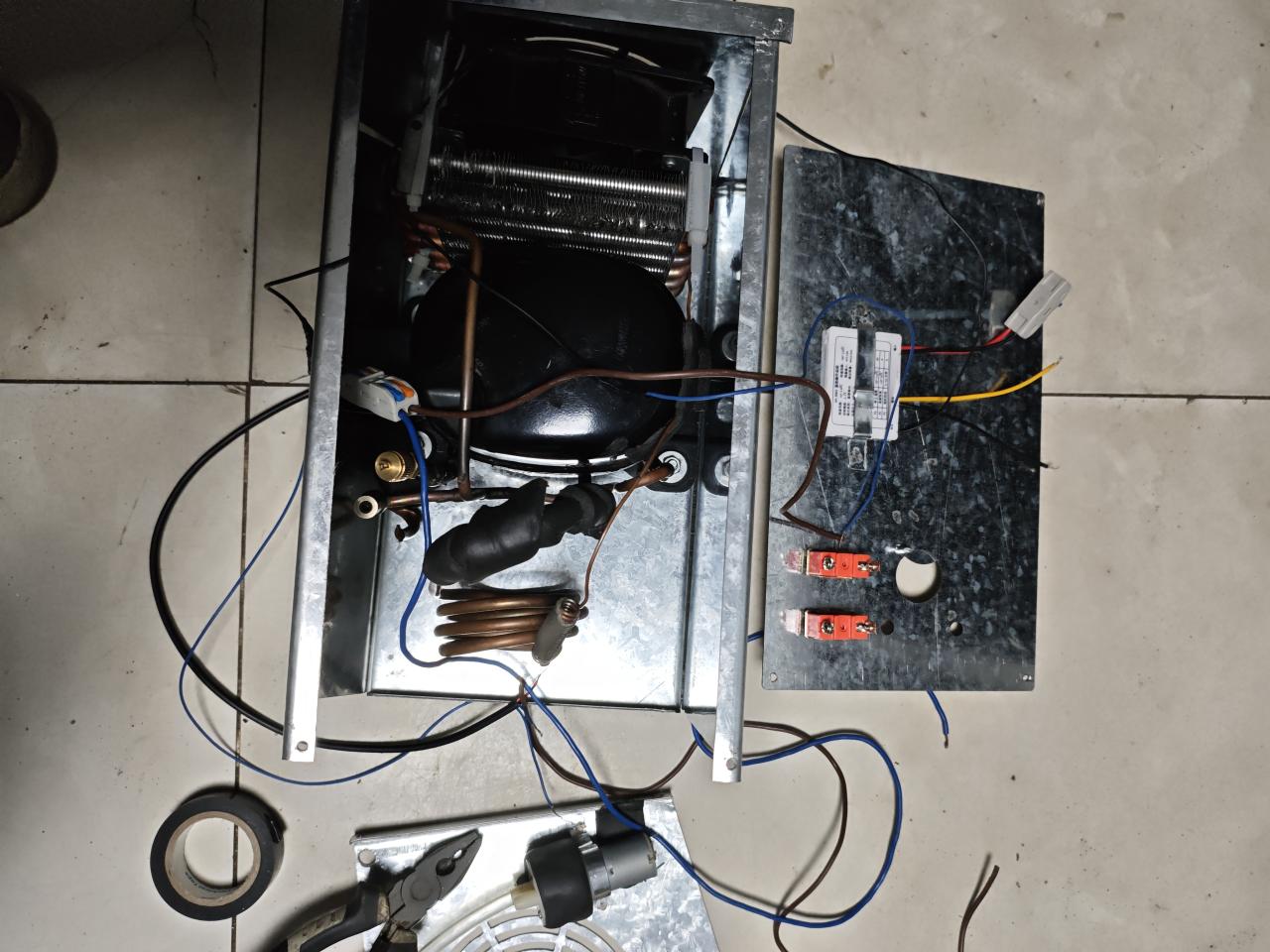

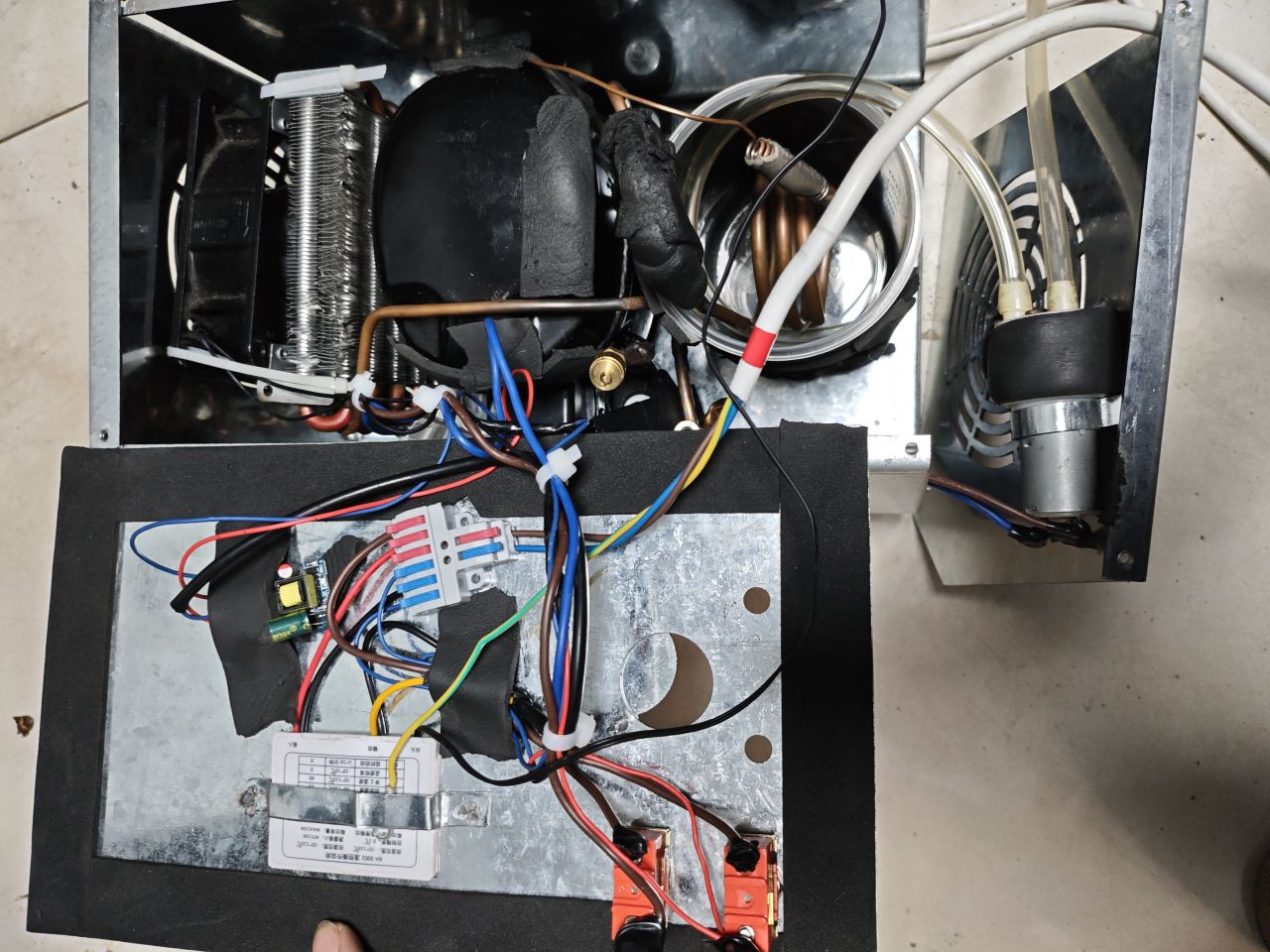

接好了也拍个照

因为水泵是5V的电，所以砸了一个手机充电头取出里面的变压器给水泵供电了

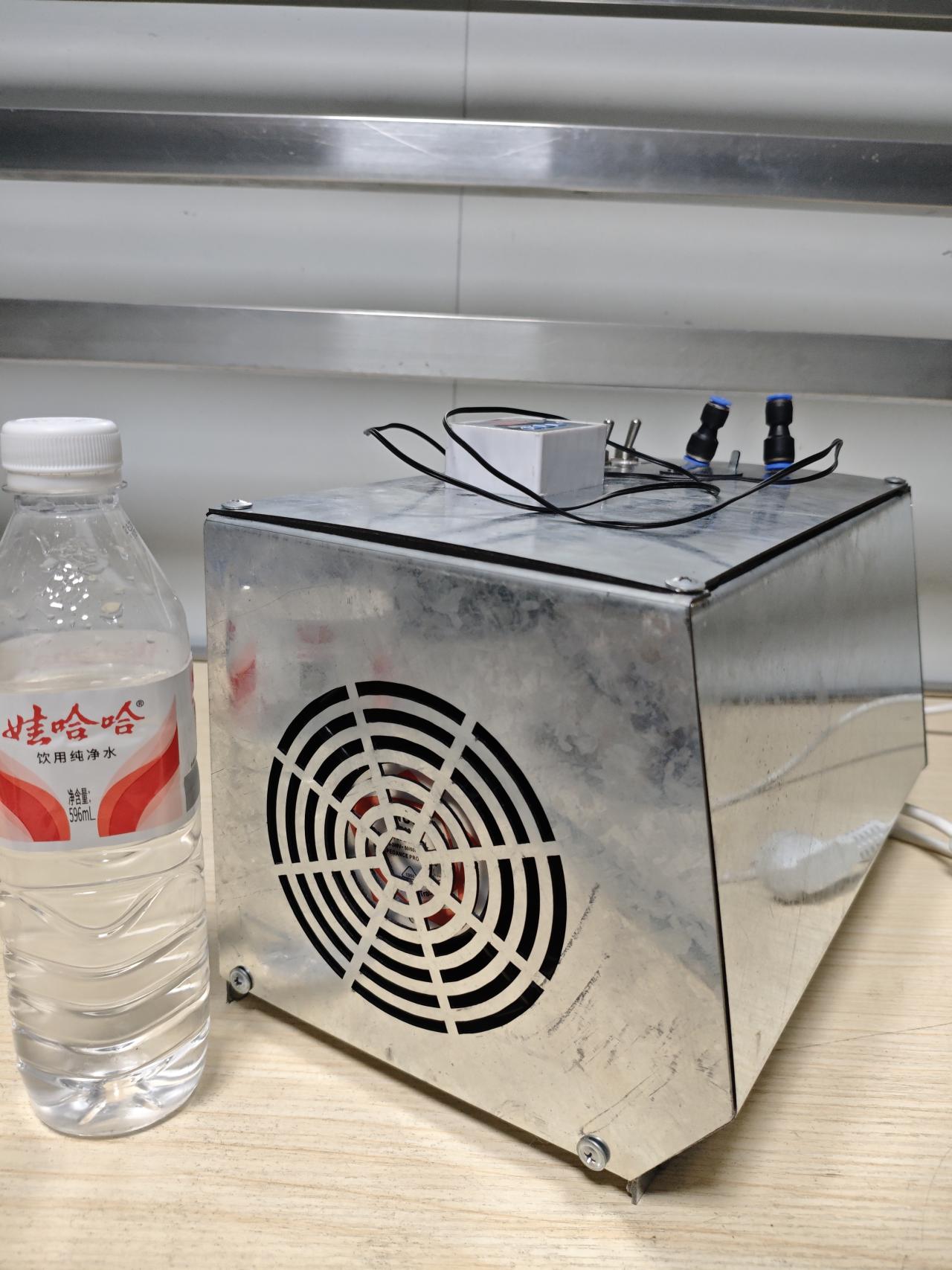

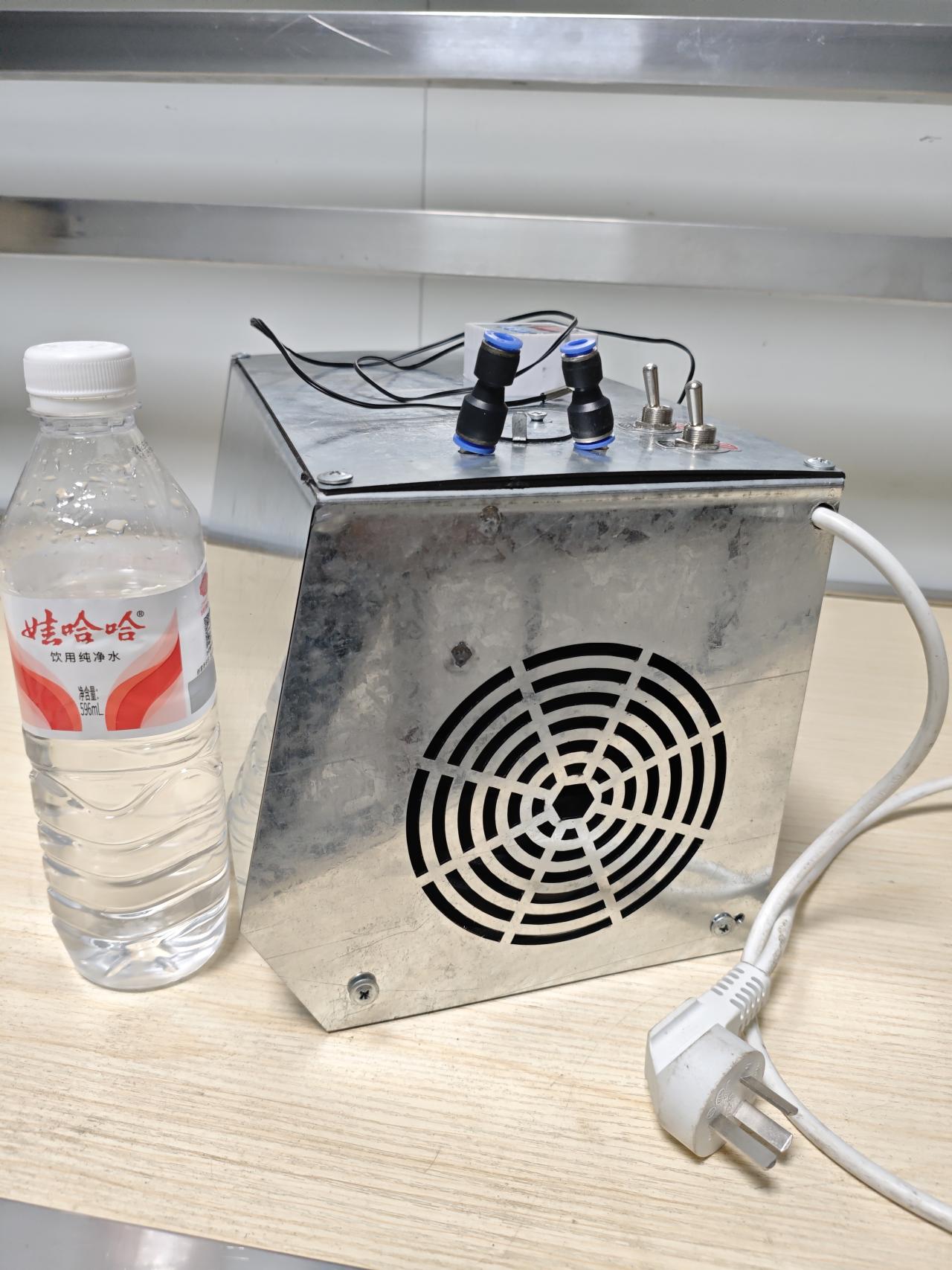

外观展示

这样子看着舒服多了

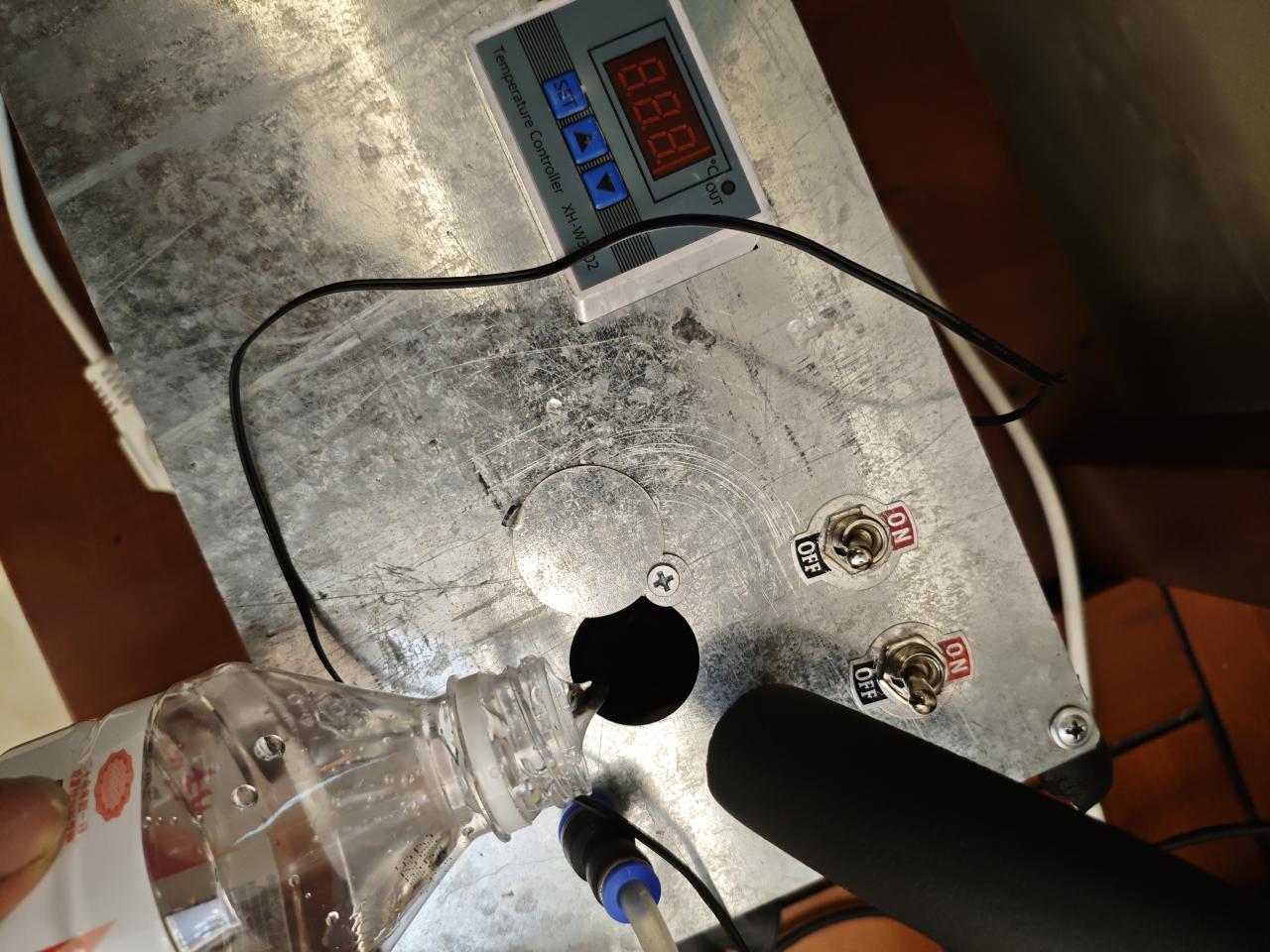

加水了

现在是内循环冷水测试，还没有接入电脑铜管，已经迫不及待了

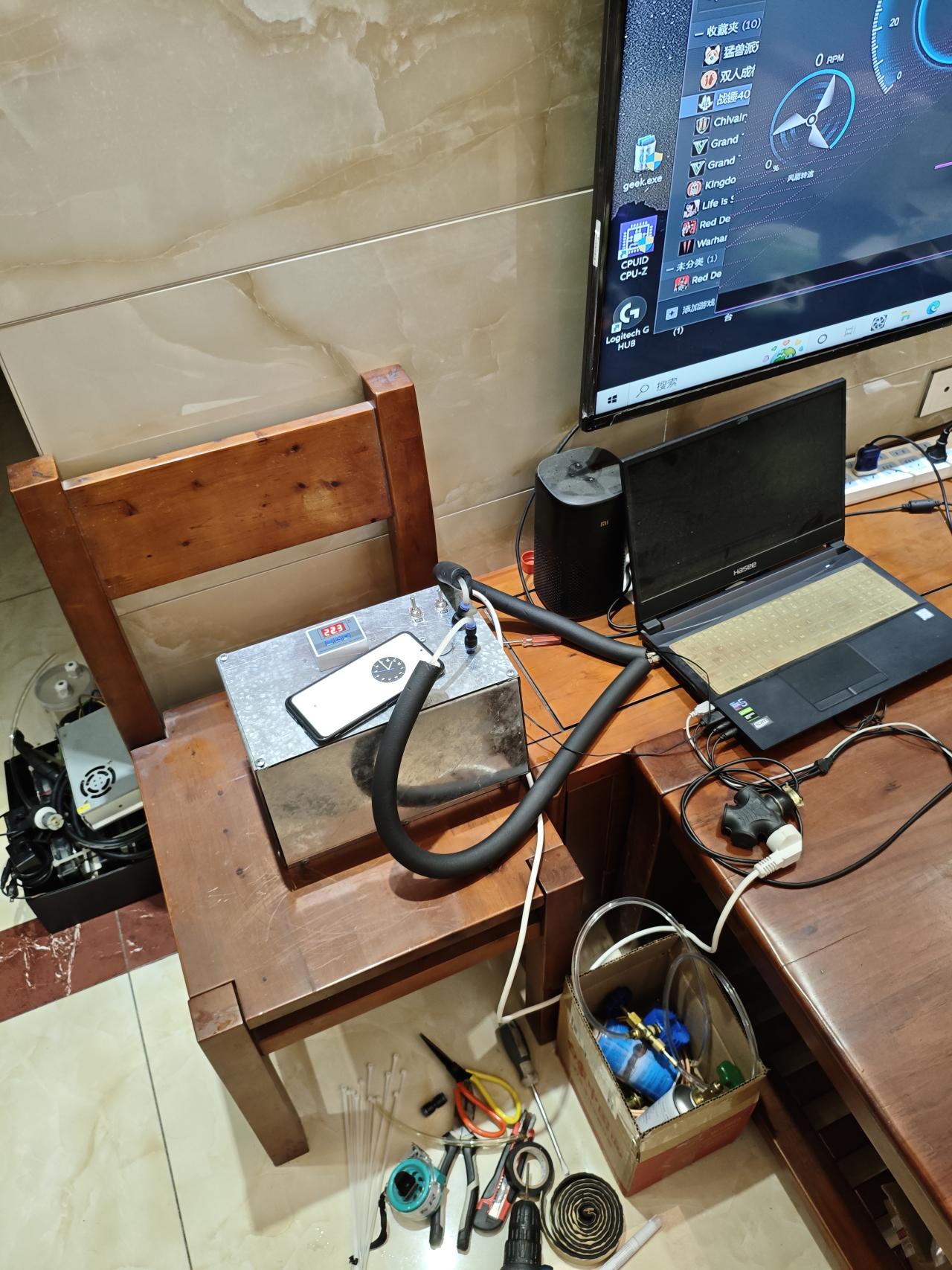

接上电脑铜管工作了

温度探头在电脑的进水口，进入电脑铜管温度低于20度管路上会起有水珠

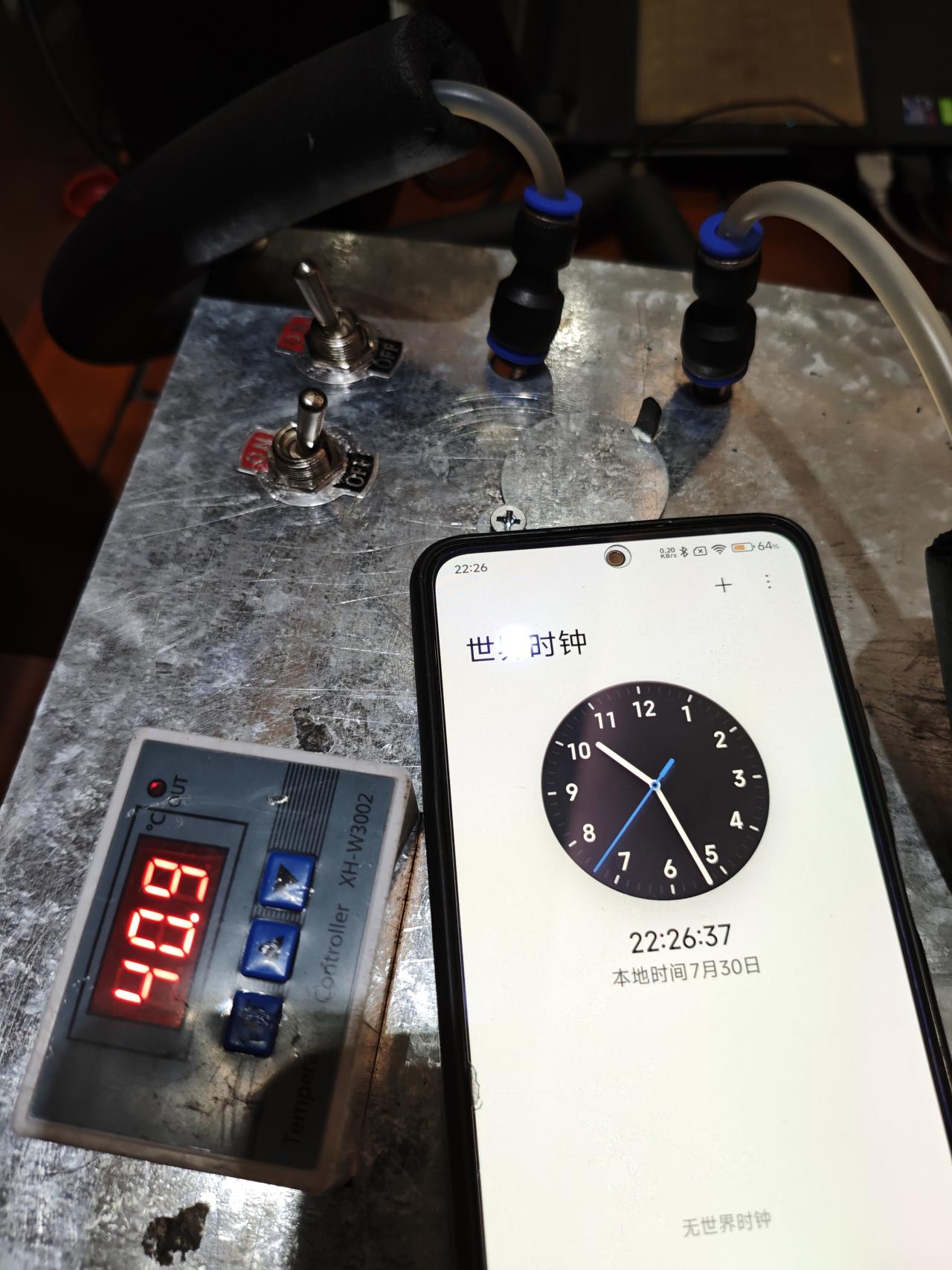

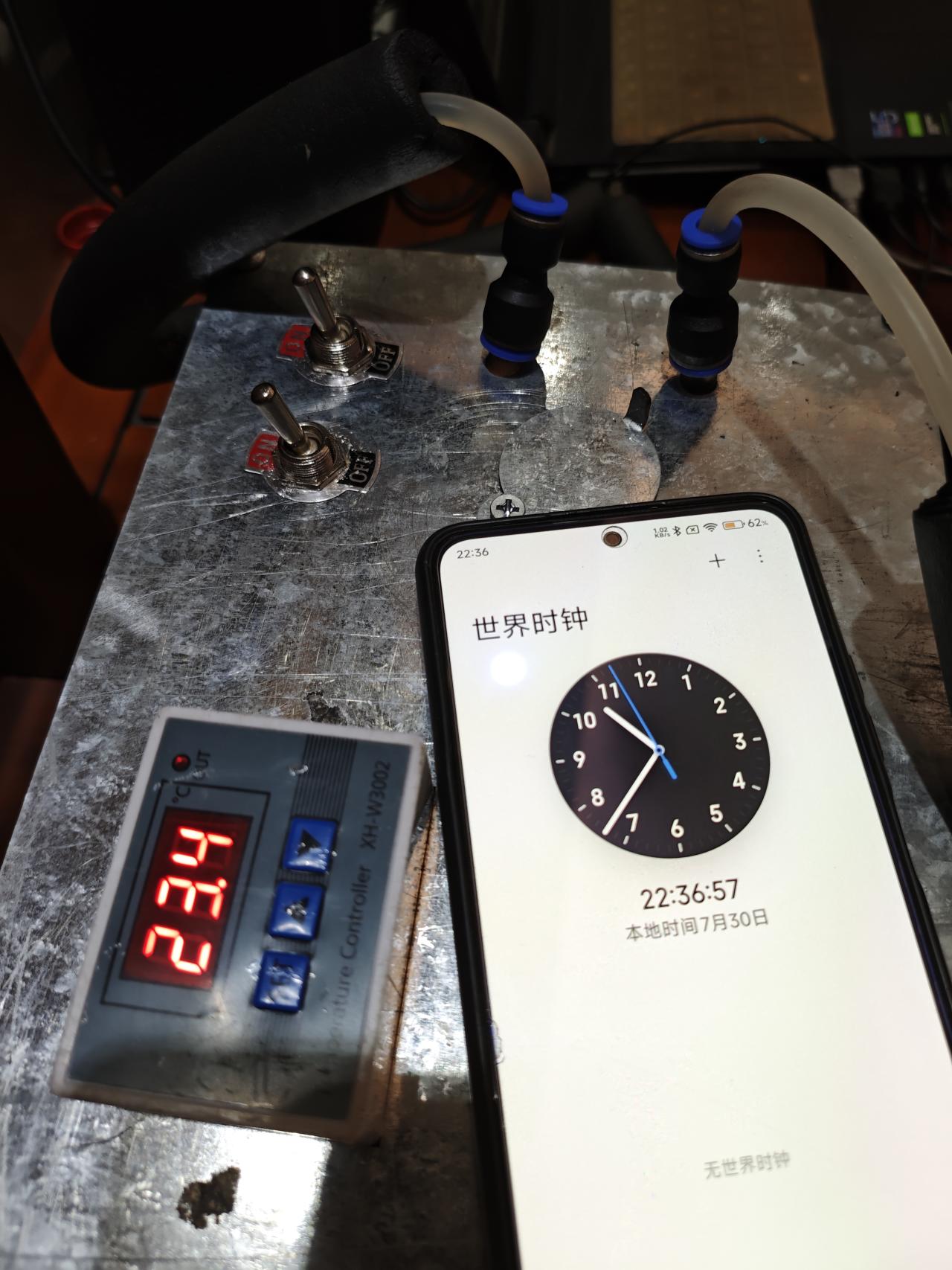

进水温度下来了，用时10分钟

这个效果是相当不错了，压缩机功率算它100瓦，加水泵和散热风扇算他150瓦封顶了

这效果，电脑自带的风扇可以拆掉卖了回点血

噪音的话，依旧是散热风扇比较吵了，水泵很安静，想知道压缩机到底吵不吵？大家可以听听家里冰箱后面发出的声音，就和那声差不多吧，低沉的嗡嗡响。

这次做的冷水机虽然流程多且复杂，不过我的思路很清楚，而且成本不高，也能获得不错的散热效果，我还是很有成就感的，希望我的分享能给同样喜欢DIY的盒友们提供经验和帮助。
