谁说ATX不能是小钢炮?我的机械大师C34 Pro大主板装机全记录

哈喽,艾瑞巴蒂!我是猫爸Timeow,一个天天和装机修图剪视频死磕的数码控。跟我买,不上当! 看到这篇,说明咱有缘,欢迎关注、点赞、评论三连走起~

最近我装了一台AMD平台的游戏PC,为了更好的扩展性我选择了ATX大板,但我又追求小巧机身和扩展性,所以还是有点难办的,在机箱的选择方面我也是研究了许久,最终结合实际、选择了设计非常独到的紧凑机箱:机械大师C34 Pro。

这个机箱支持ATX/EATX板子,但尺寸只有429x205x349mm,比常规的ATX机箱小了很多,但模块化的独特设计让它具备了非常棒的扩展性和可维护性,装机过程轻松、装好后又非常漂亮,所以今天我想和大家一起分享下我的装机方案和思路,一起来看。

我的配置

CPU:AMD RYZEN 7 9700X

主板:蓝宝石NiTRO+氮动B850A WIFI

内存:佰维DW100 DDR5 6800C32

显卡:公版RTX 4080

硬盘:系统盘·西部数据SN750 500GB;游戏盘·致态TiPro9000 4TB

机箱:机械大师C34 Pro

CPU散热器:追风者Polar伯乐T6

电源:安耐美白金竞蝠PK1000W

成果展示

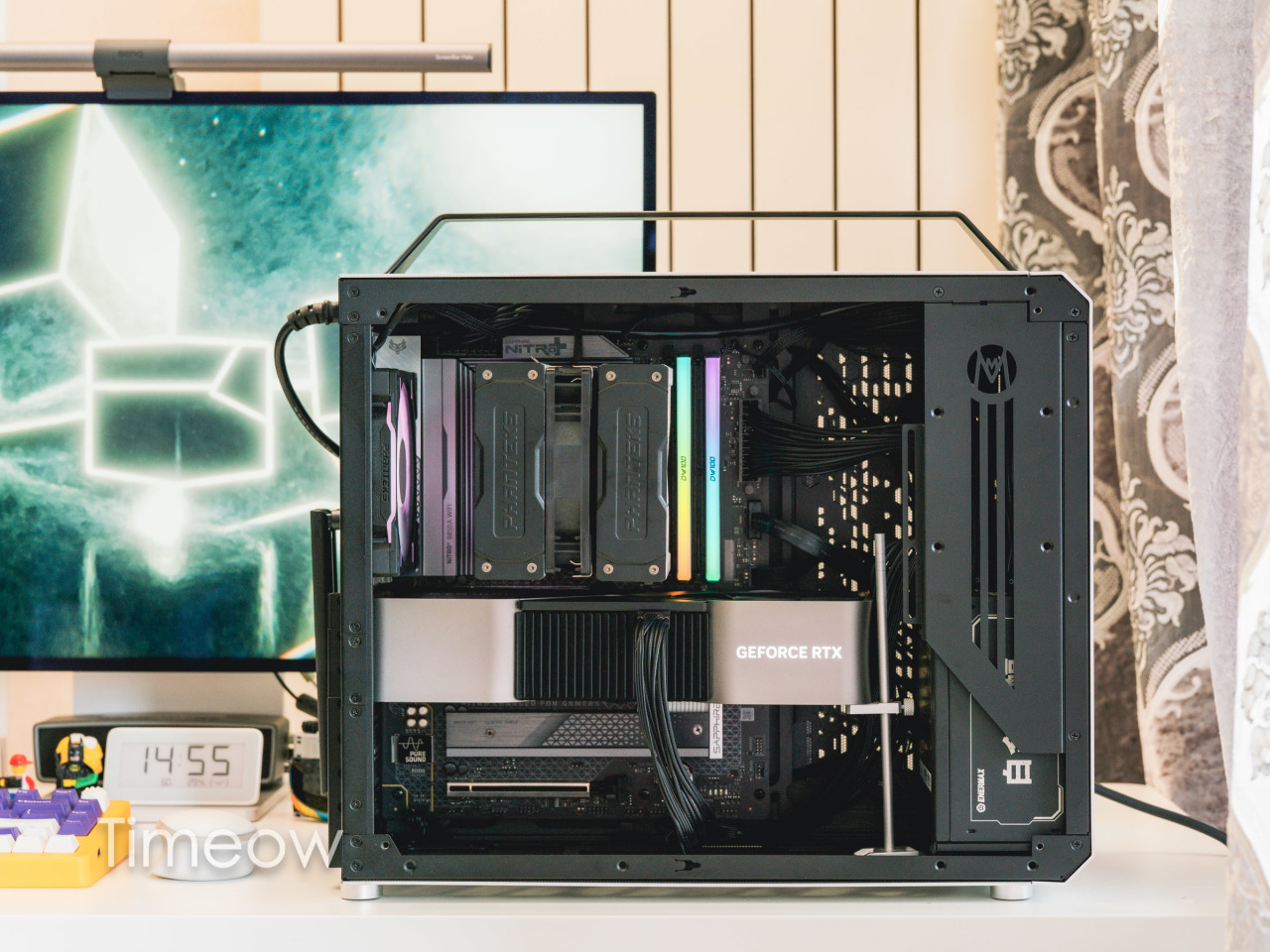

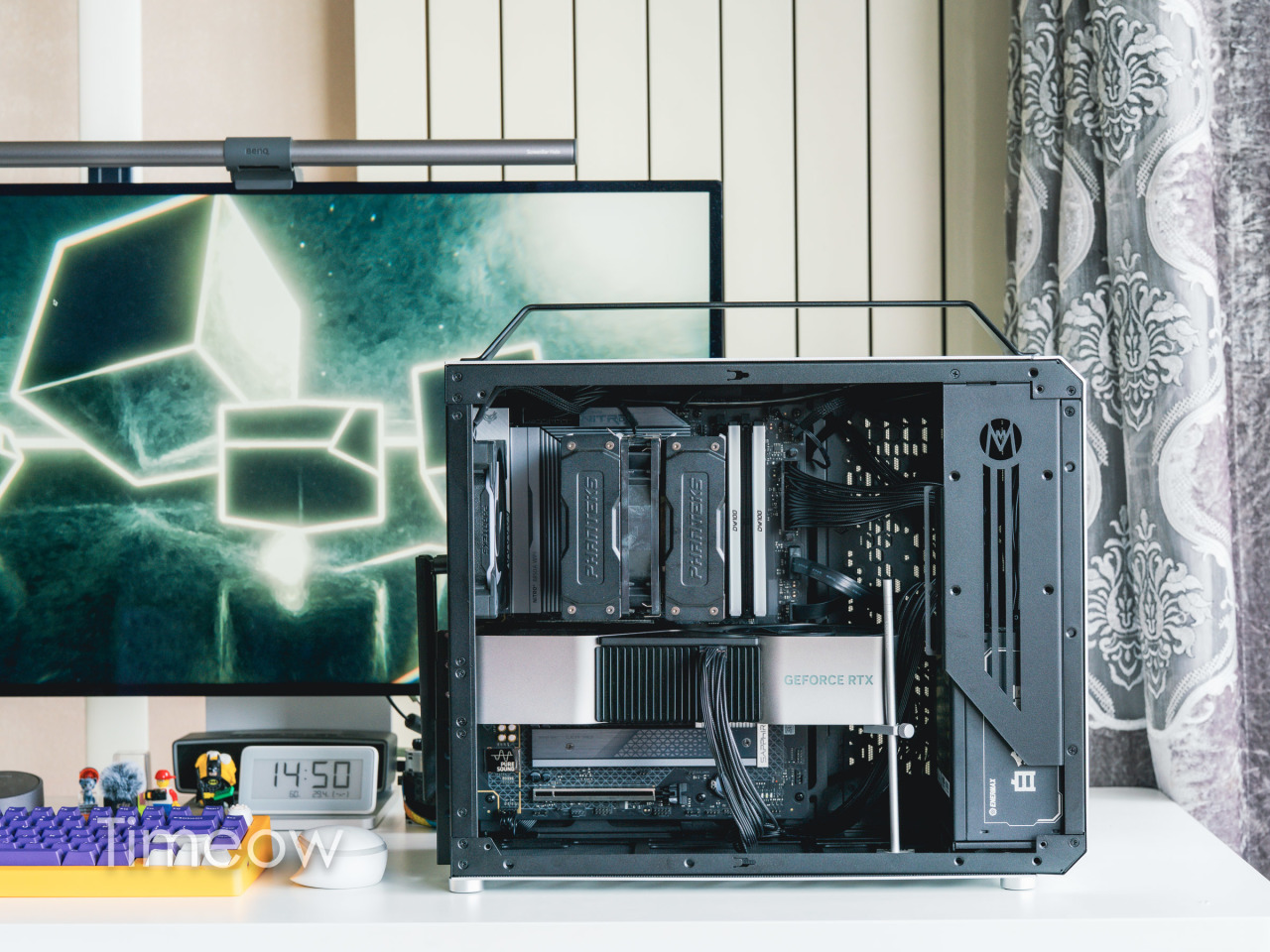

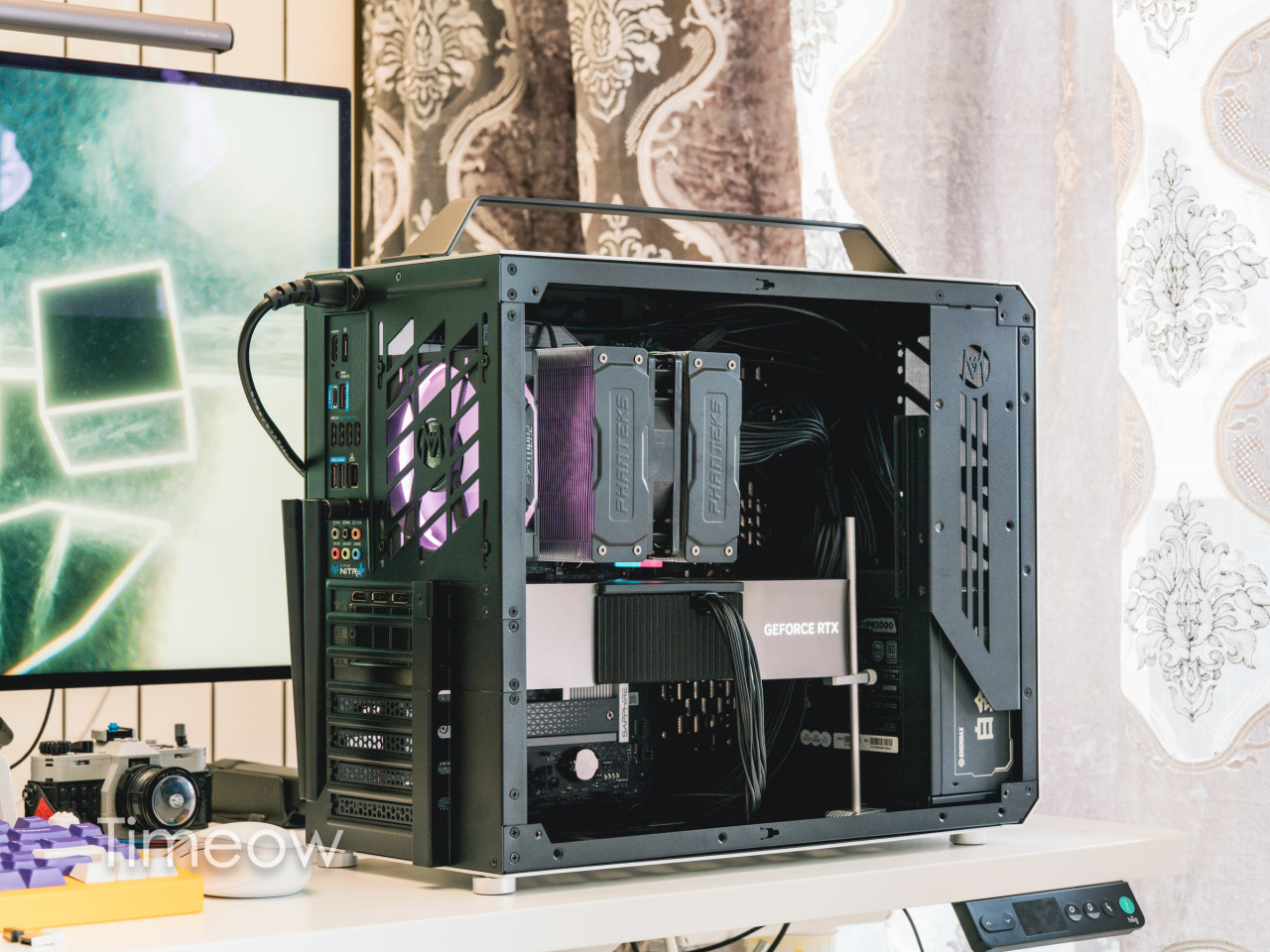

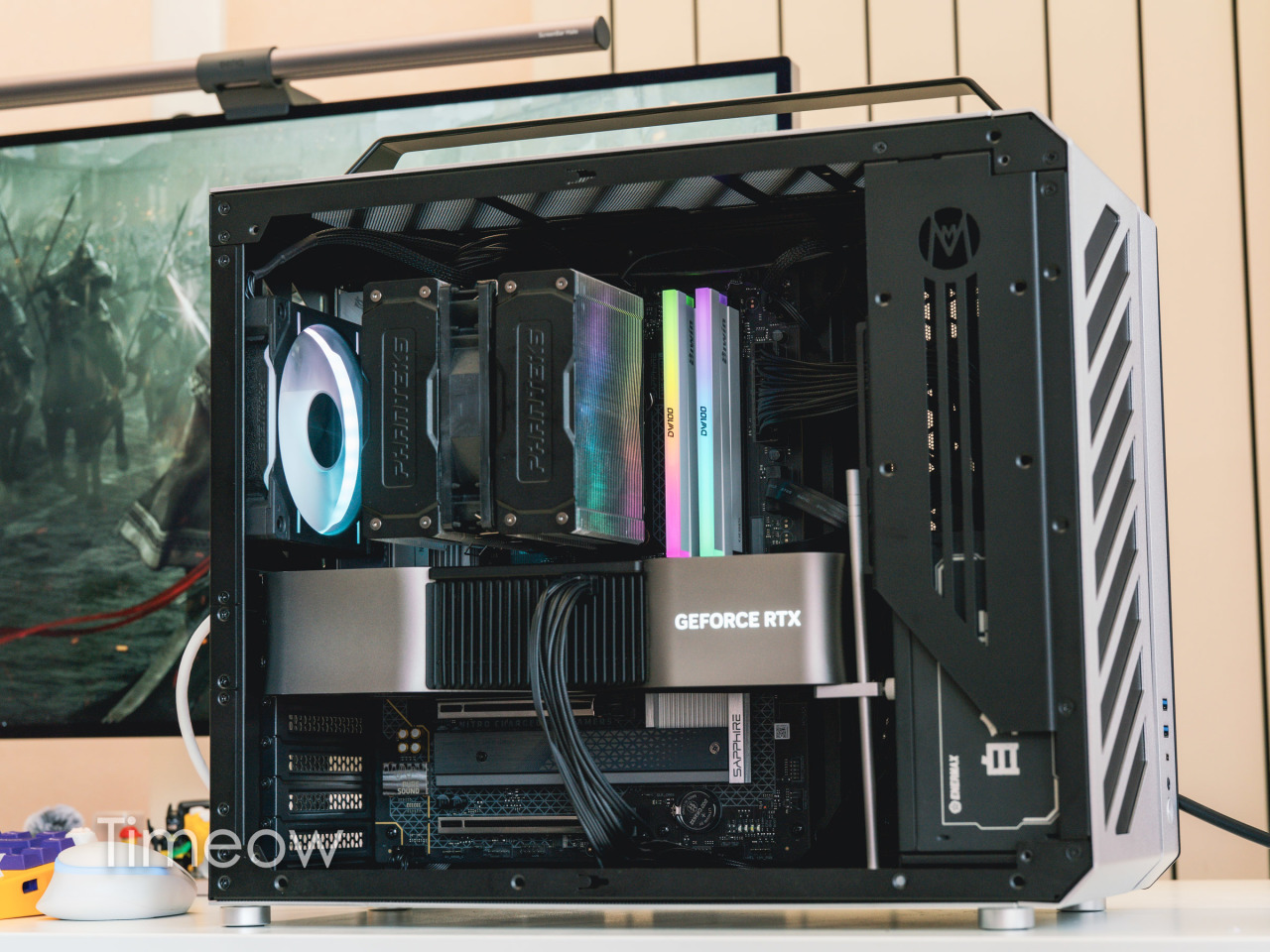

不加钢化玻璃侧盖的效果↑

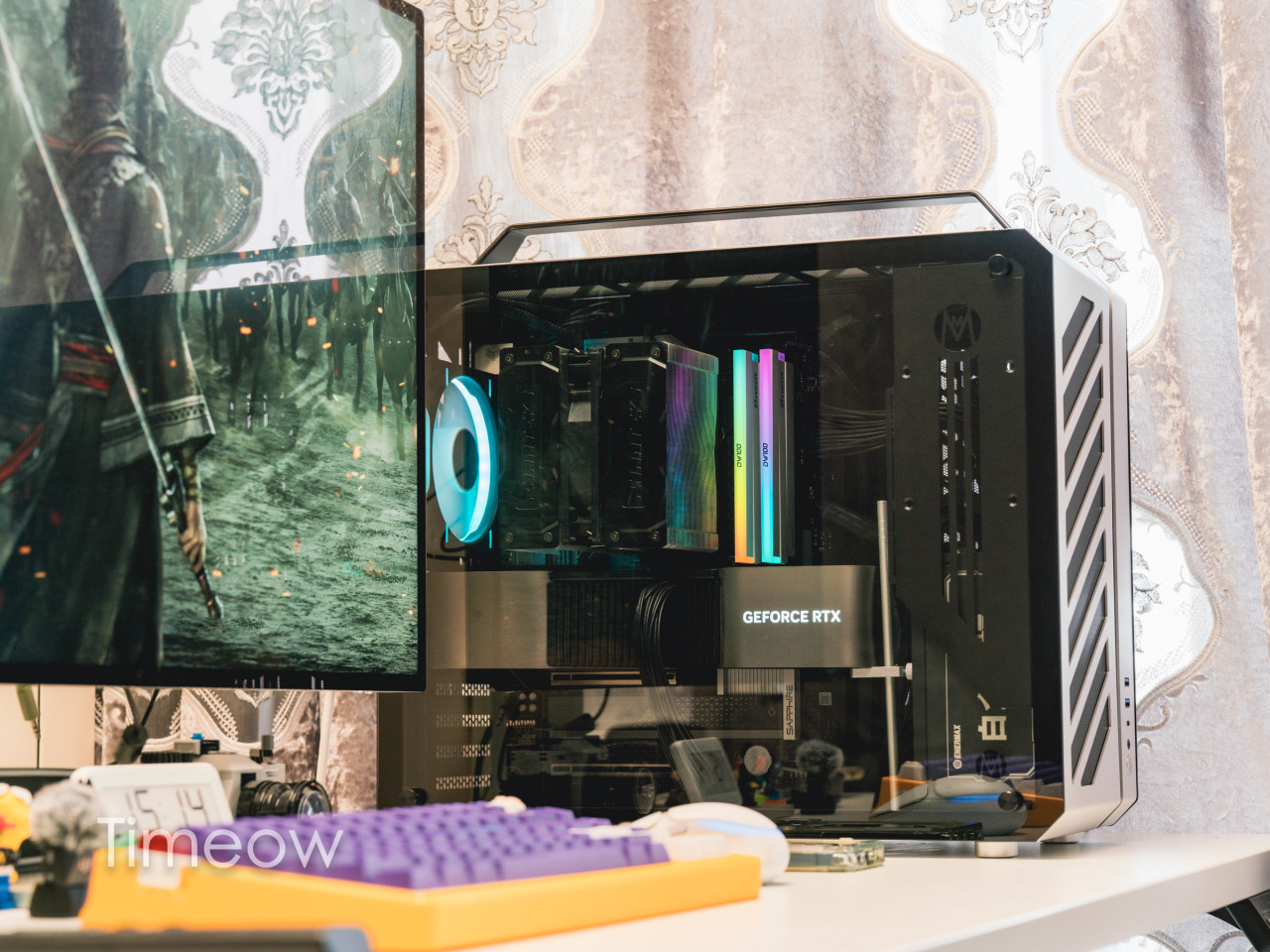

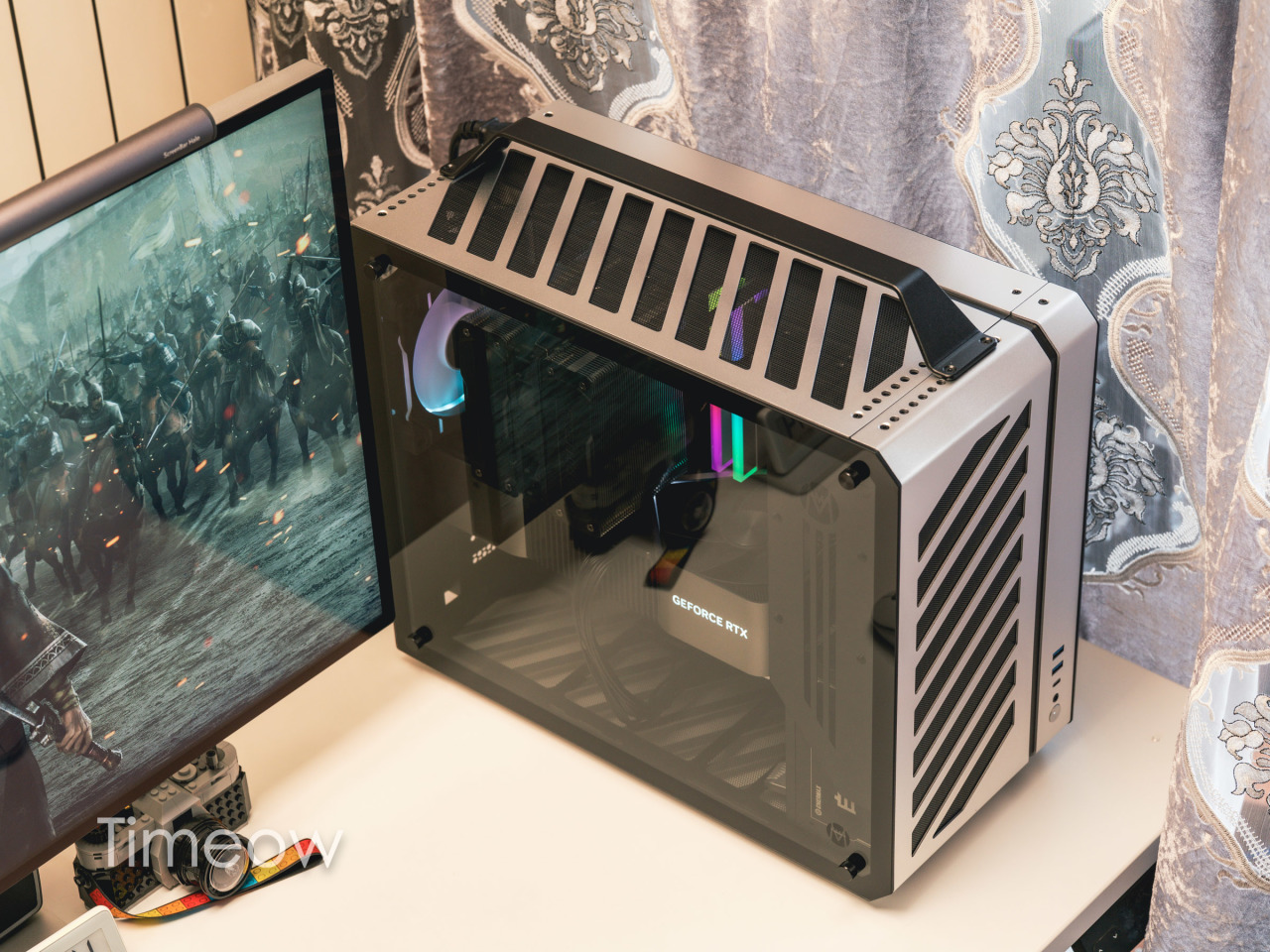

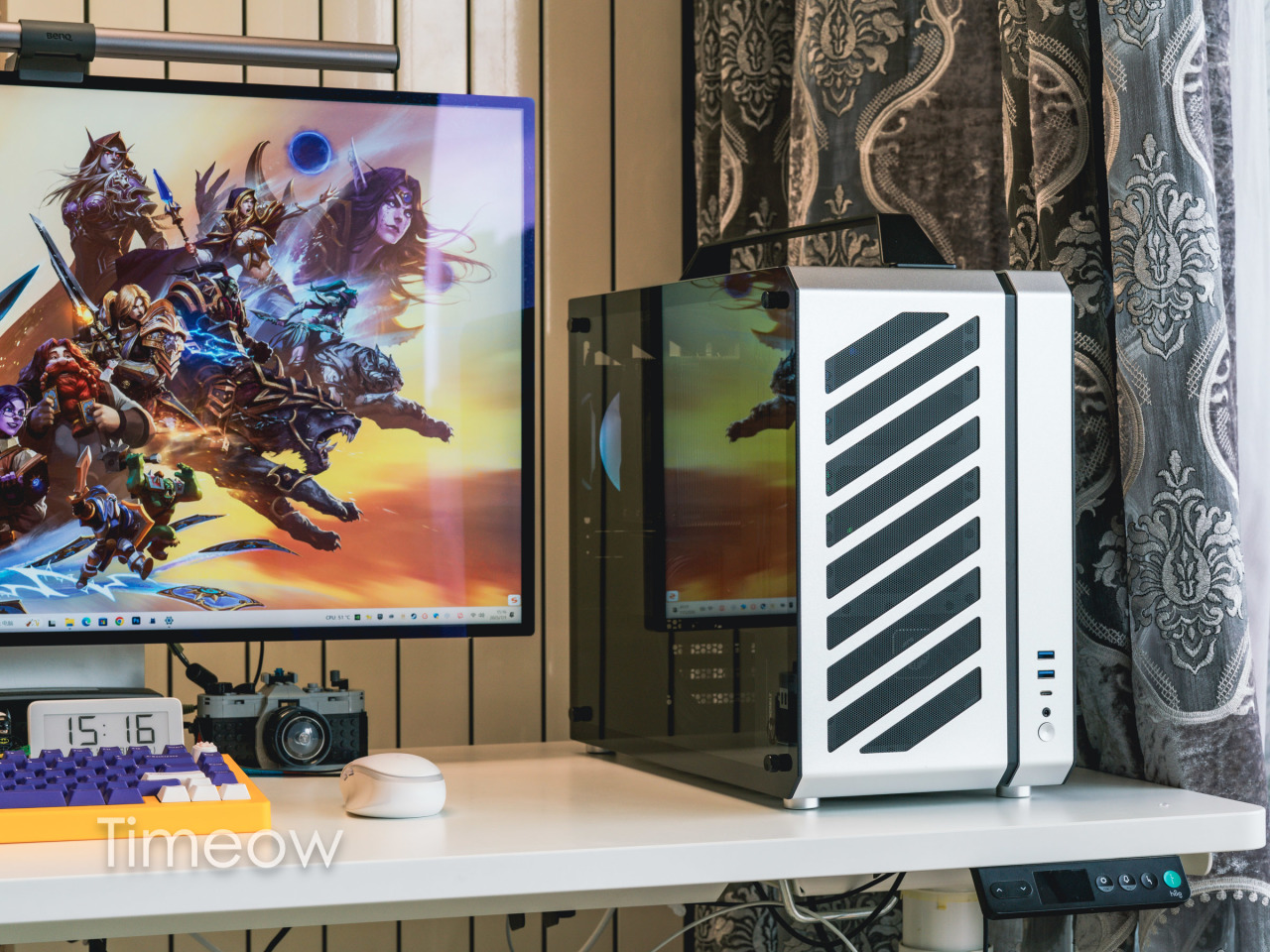

加了钢化玻璃侧盖的效果↑

装机解析

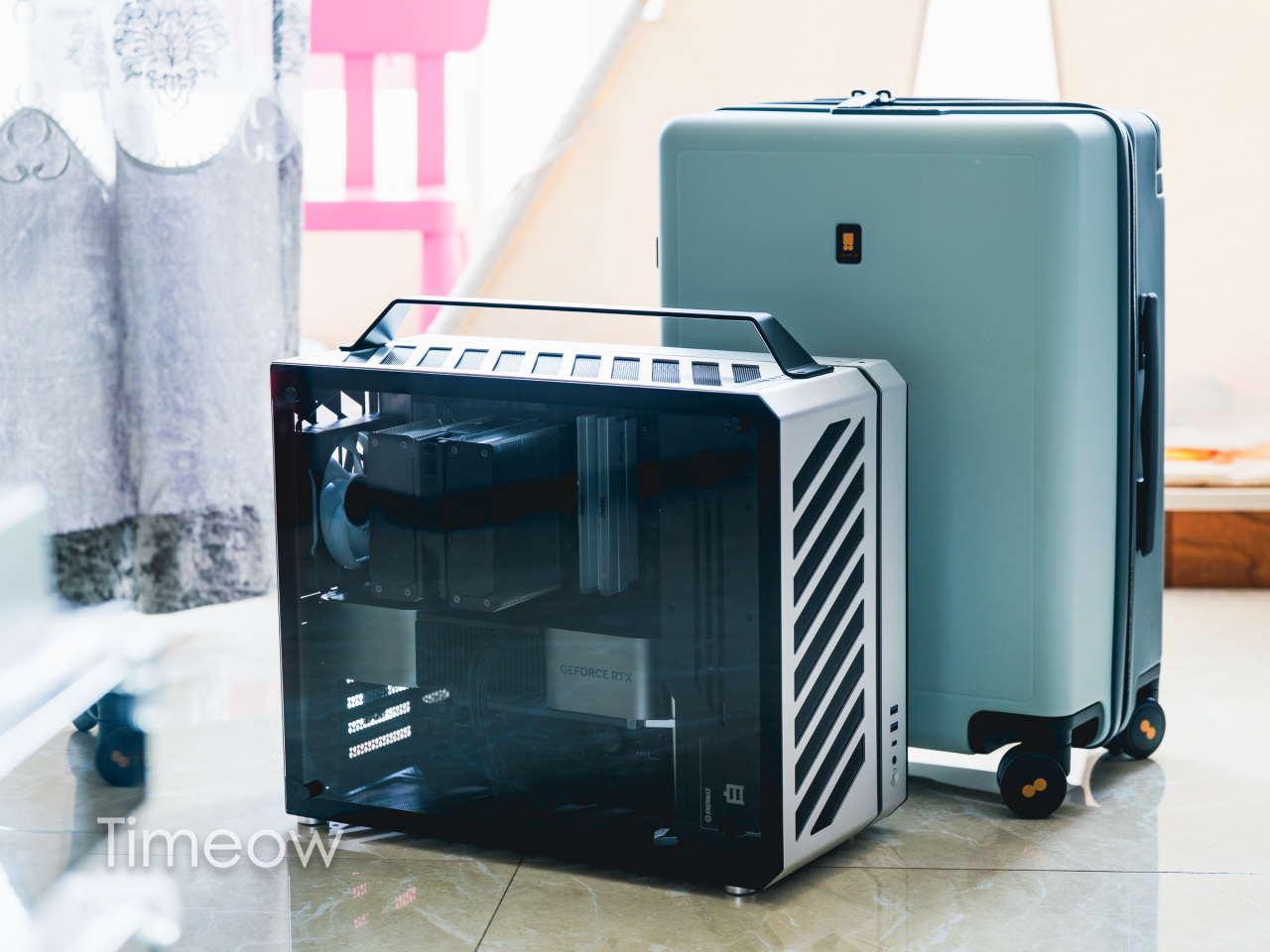

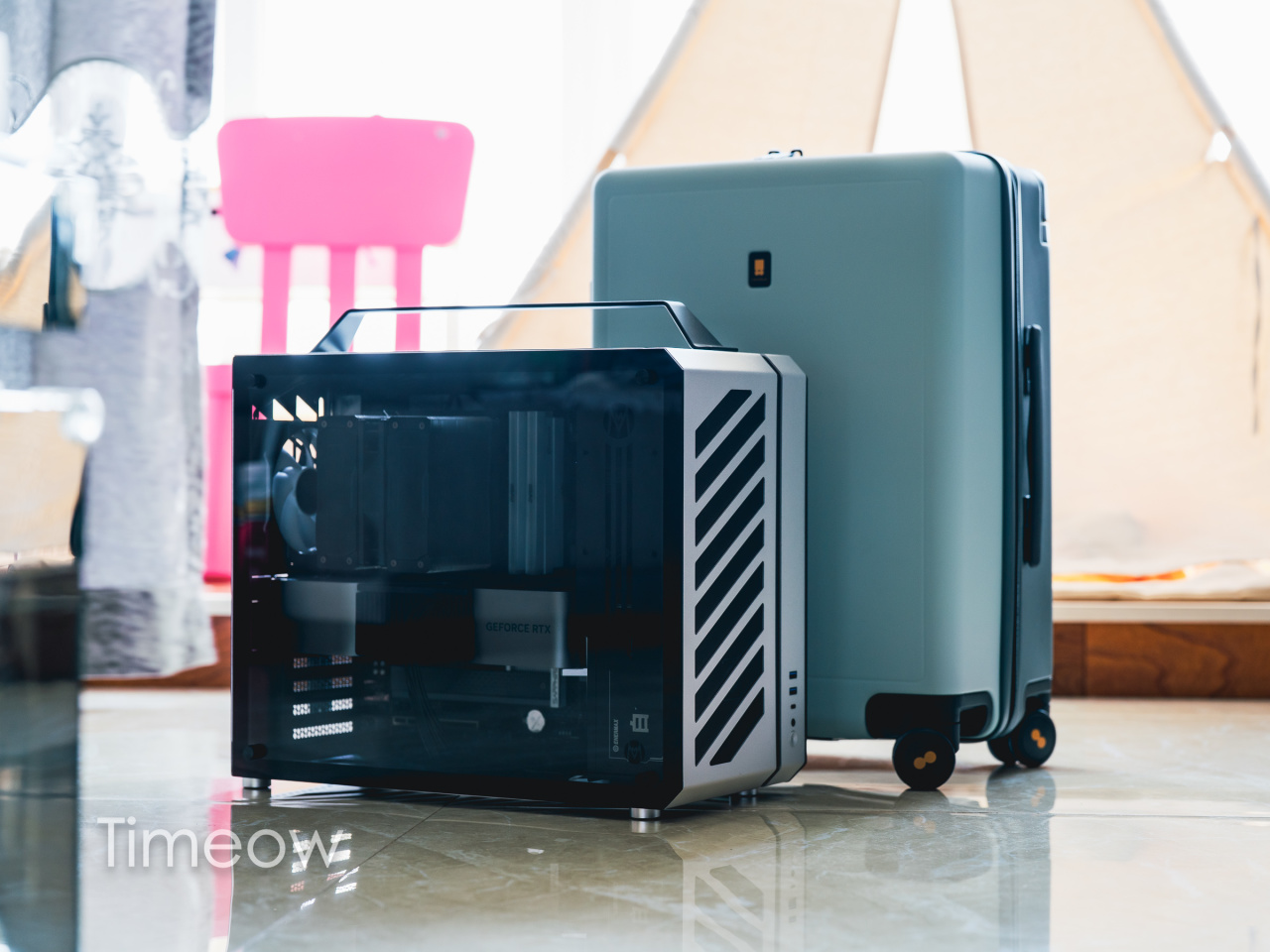

我这一套整机还是非常紧凑的,甚至比很多MATX的机器还要小一点儿,而且放在桌上也不显得大,看起来非常和谐。

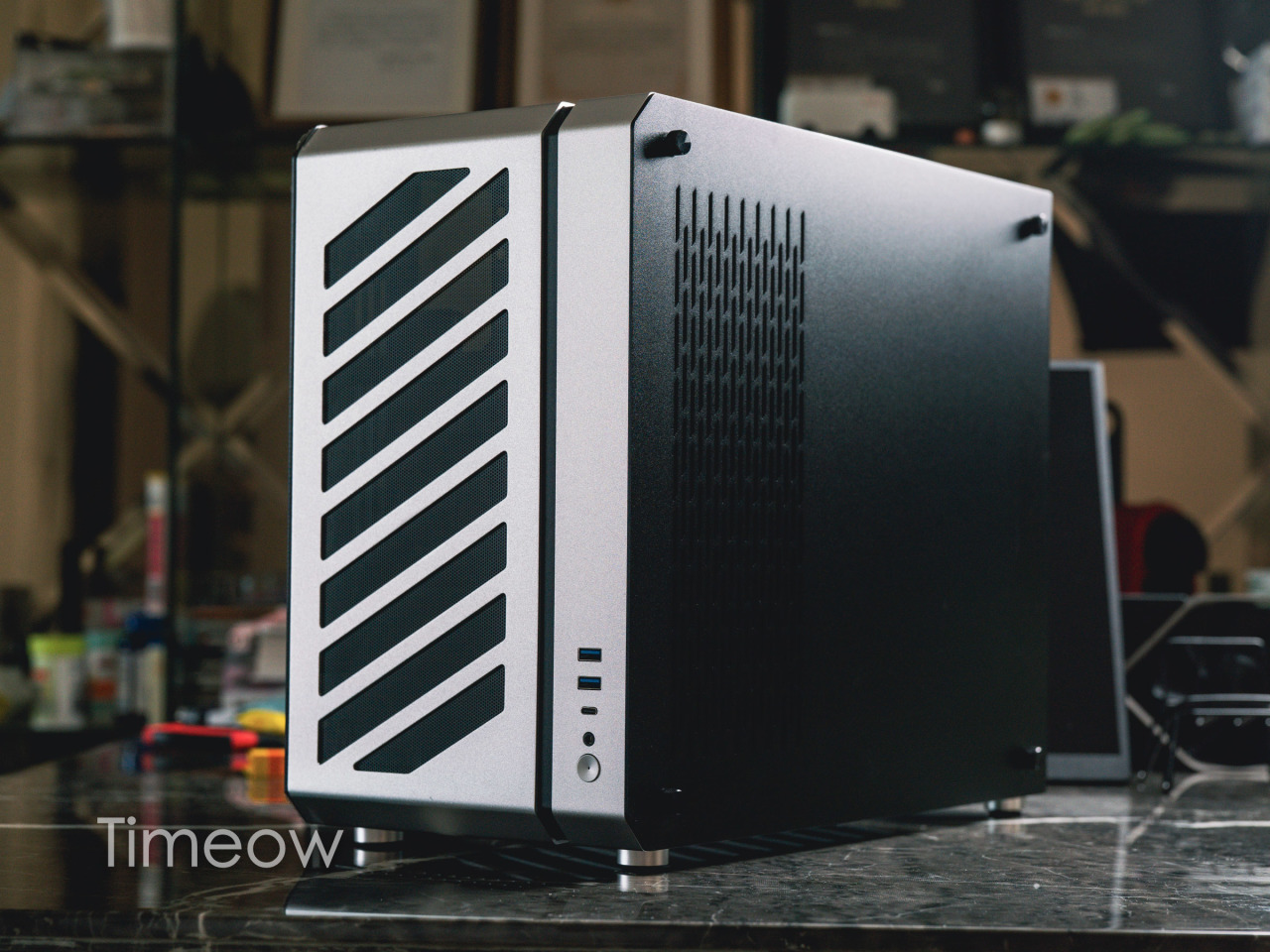

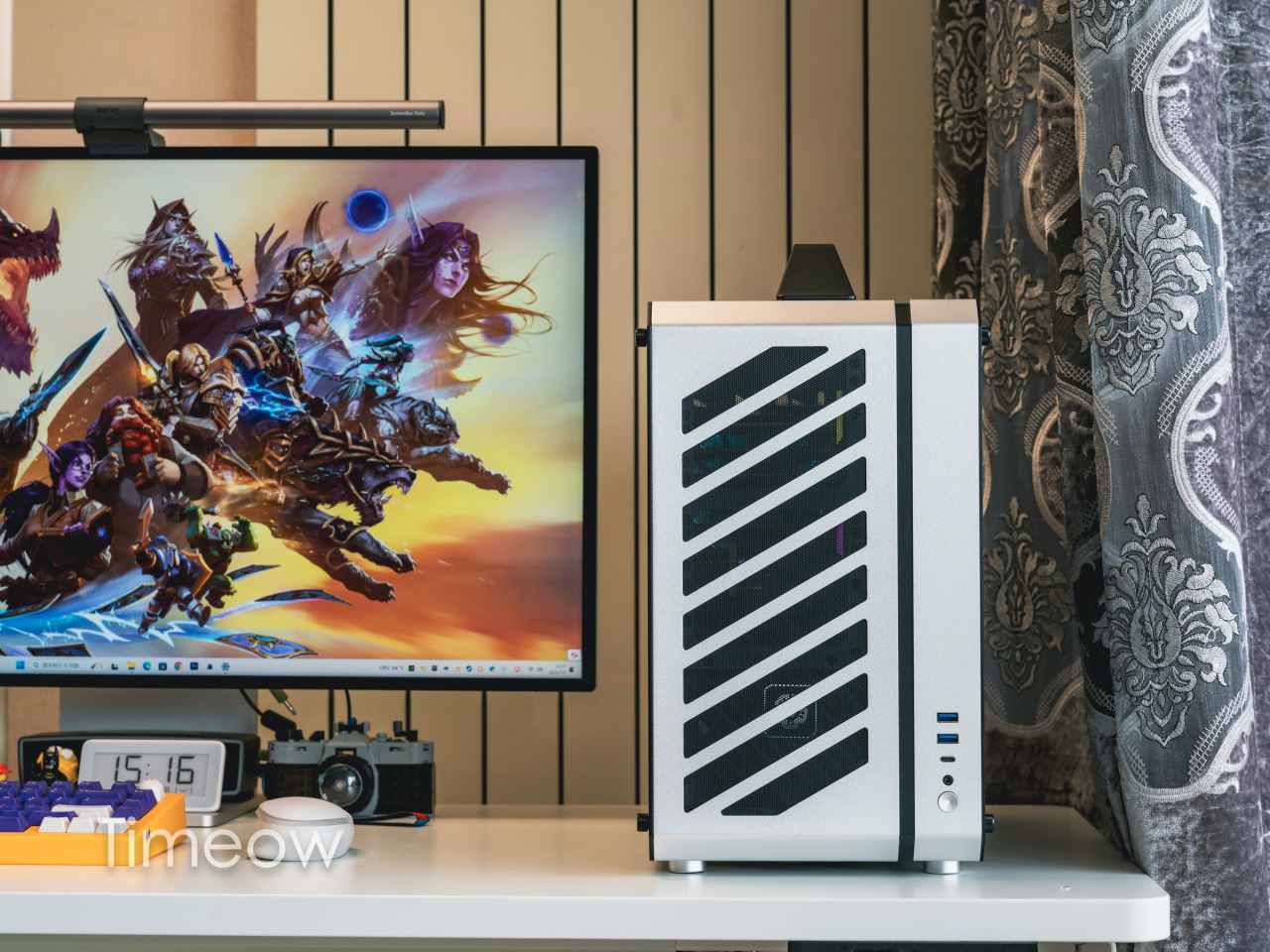

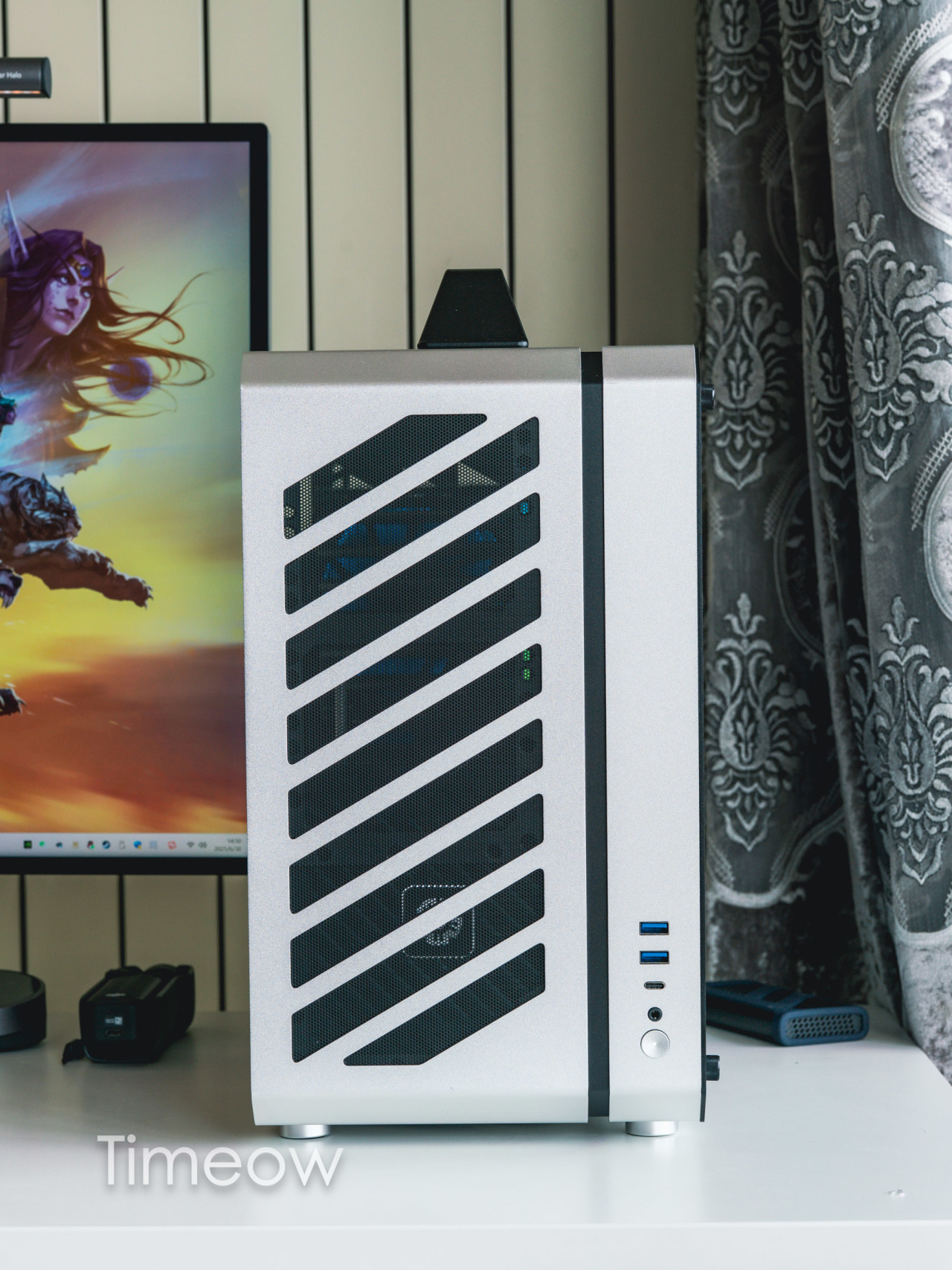

机械大师C34 Pro这个机箱正面金属质感尽显,看起来极为优雅。

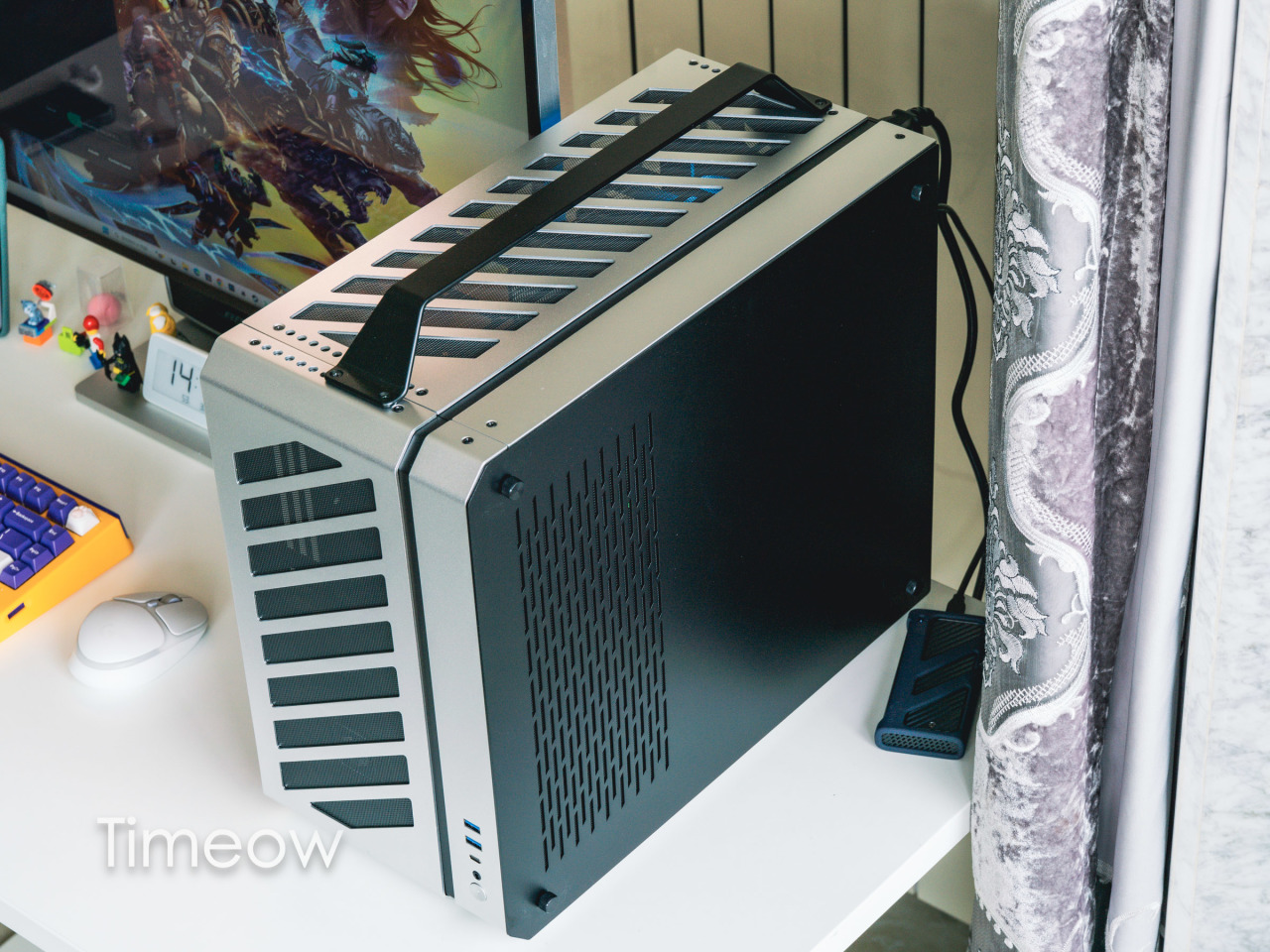

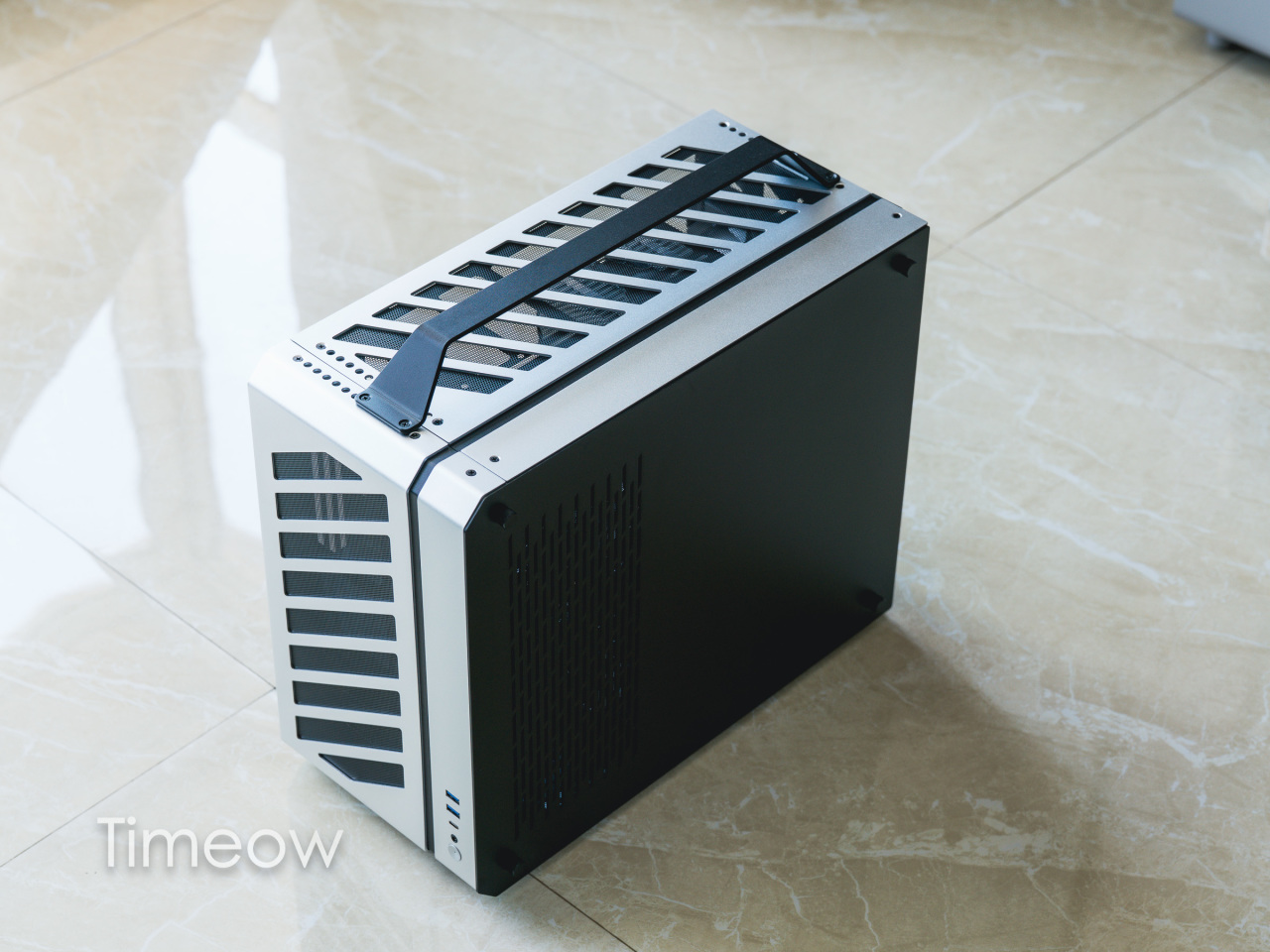

顶部的提手绝对是点睛之笔,在我们需要挪地儿的时候,单手就能把ATX大板电脑带走,设计非常优秀。

这个提手同样是铝合金的,厚度足够、强度很高,靠谱!

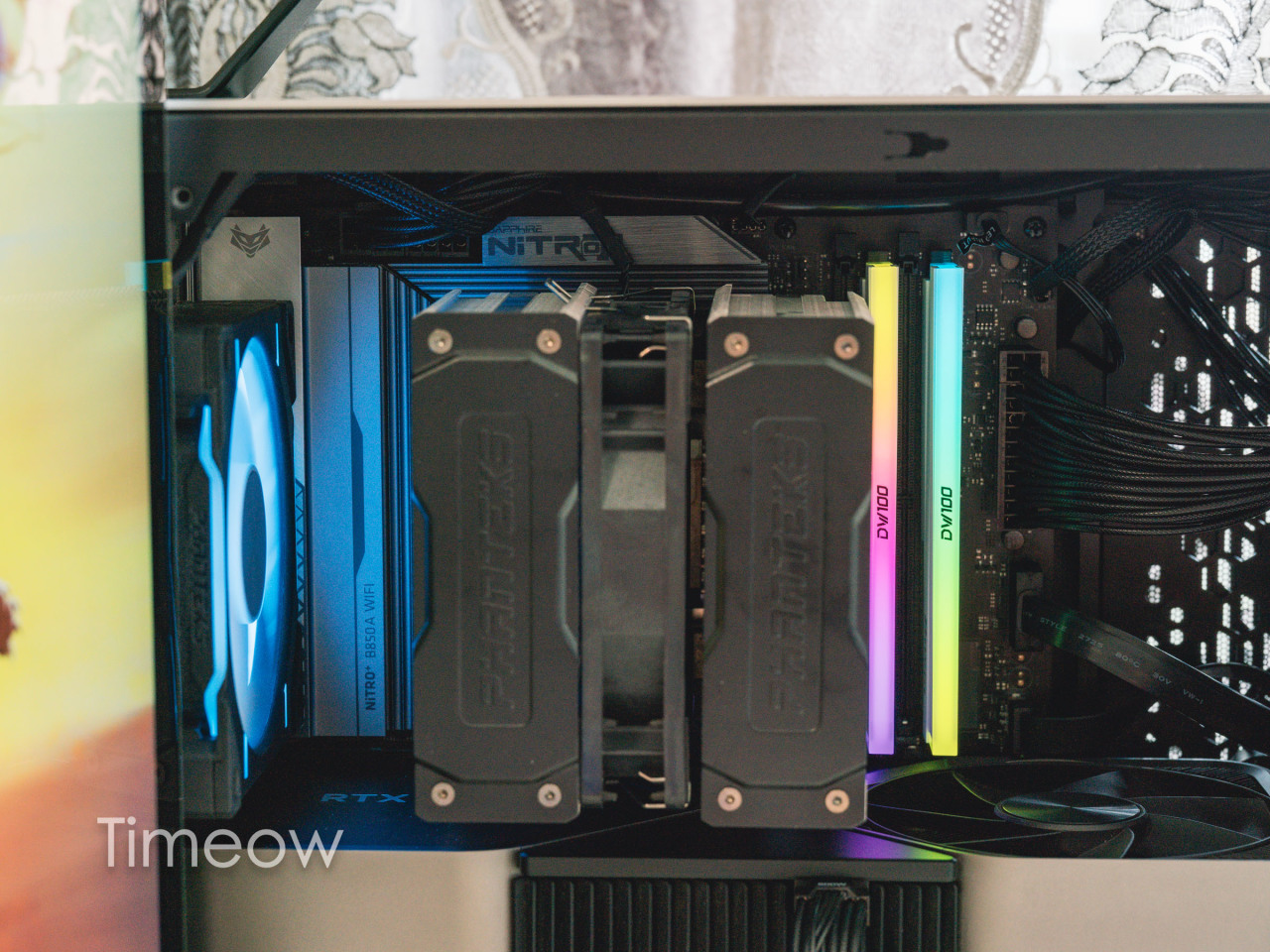

接下来,来看内部:

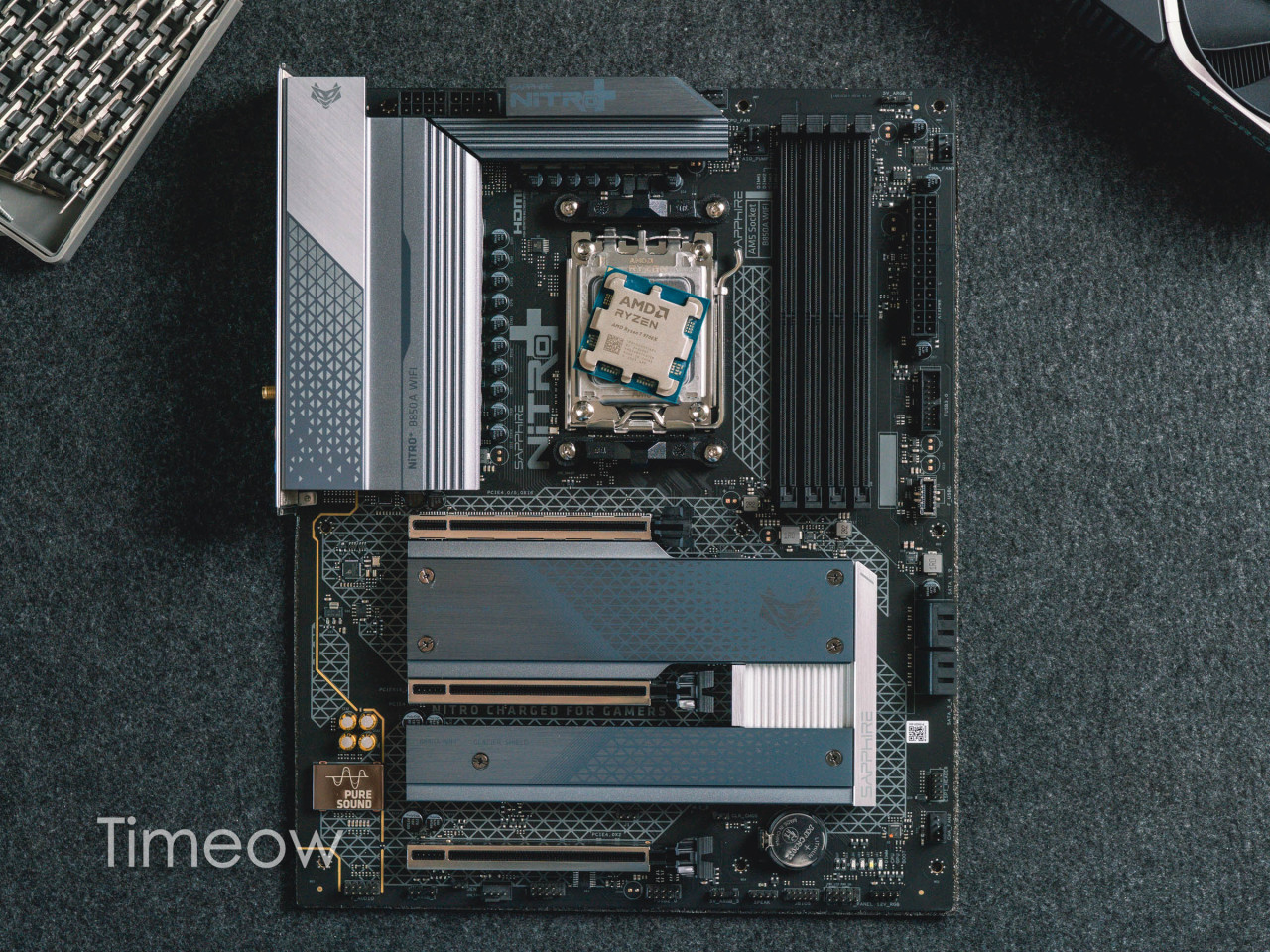

主板我用的蓝宝石NiTRO氮动B850A,和AMD R7 9700X加一起不超3000。

由于CPU选用的9700X,峰值功耗也就100多瓦,所以散热器用双塔风冷足矣。如果你用的是功耗更夸张的i7/i9或U7/U9,对于机械大师C34 Pro这个机箱来说,360水冷也能轻松的装进去。

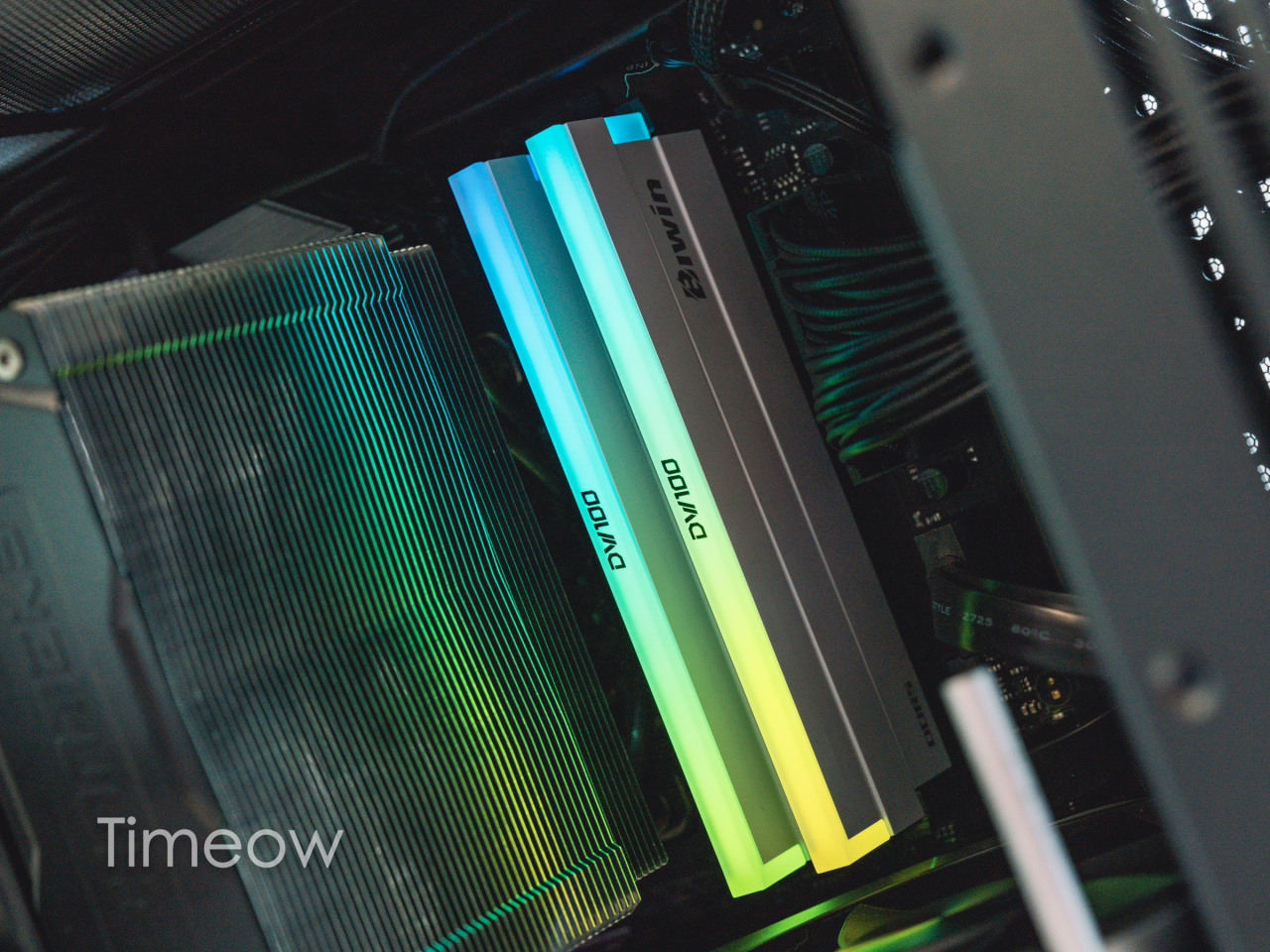

内存我用的是佰维DW100 DDR5 6800C32,它的性能和用料都很棒,我给它压到6000C28后性能很稳。

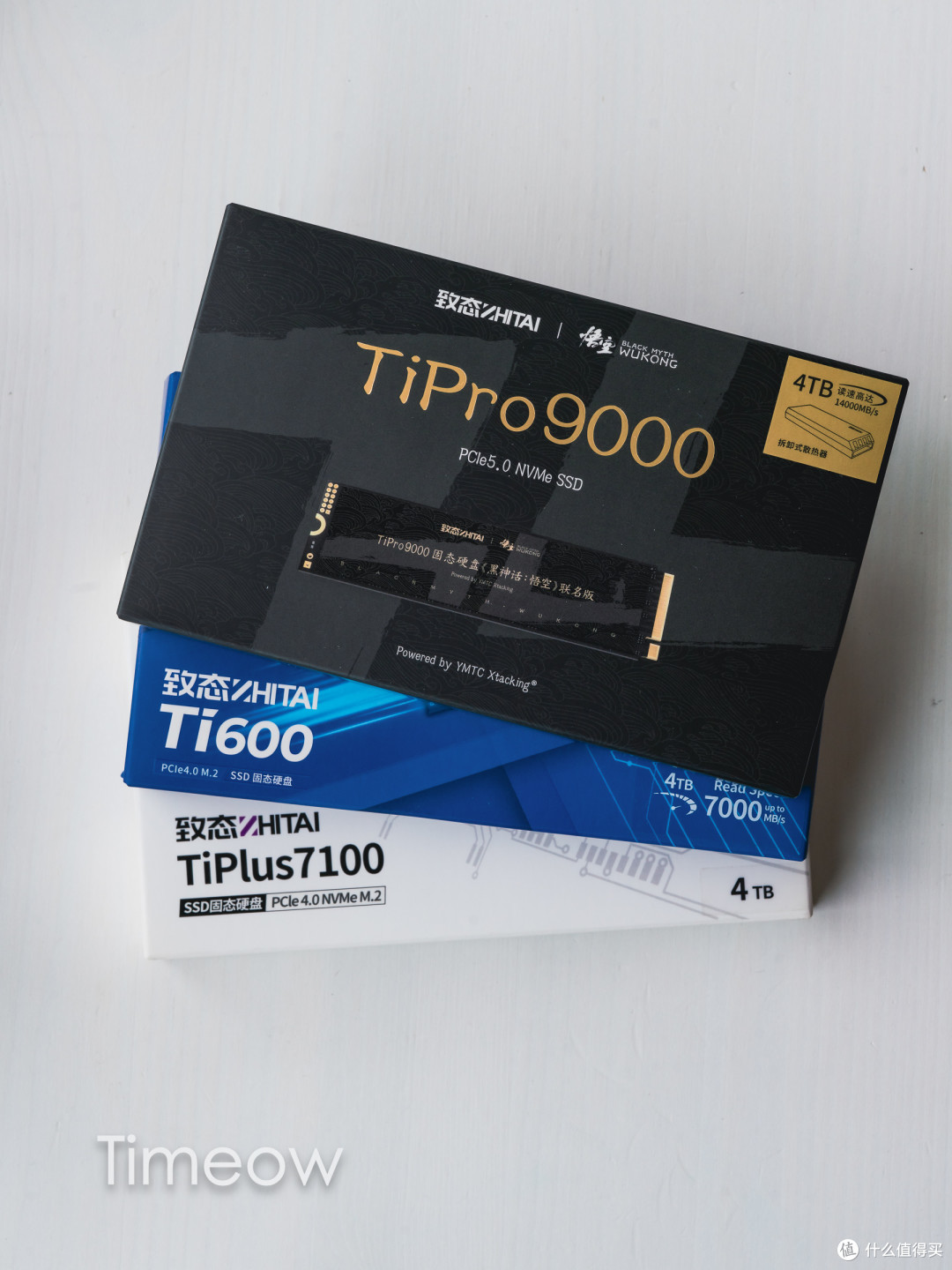

硬盘我用了PCIe3.0的西数SN750 500G老盘作为系统盘,致态TiPro9000 4TB作为数据和游戏存储盘。两个产品都很靠谱。

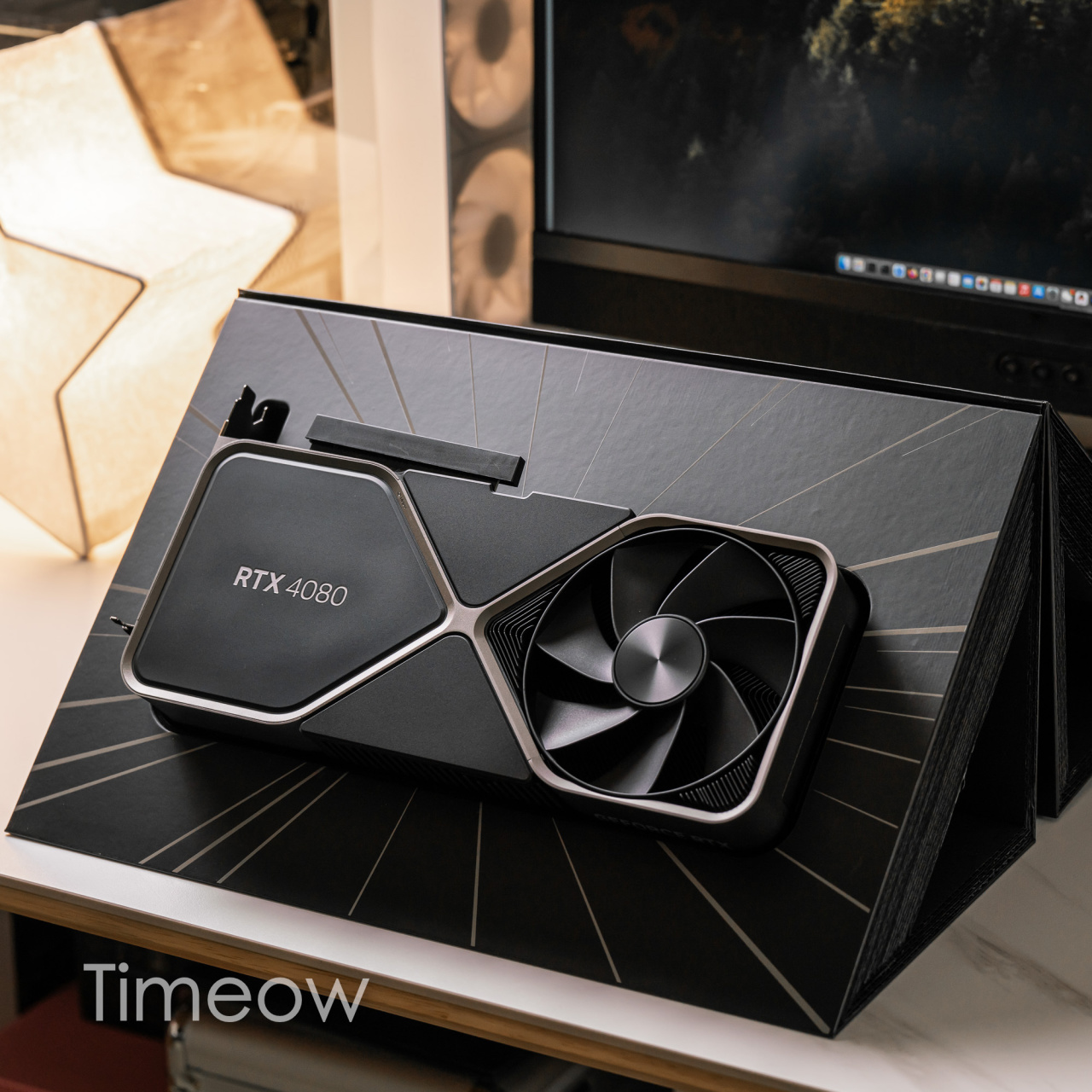

显卡则是黄皮衣的公版Geforce RTX 4080,当时死贵死贵的,是我的老将了。

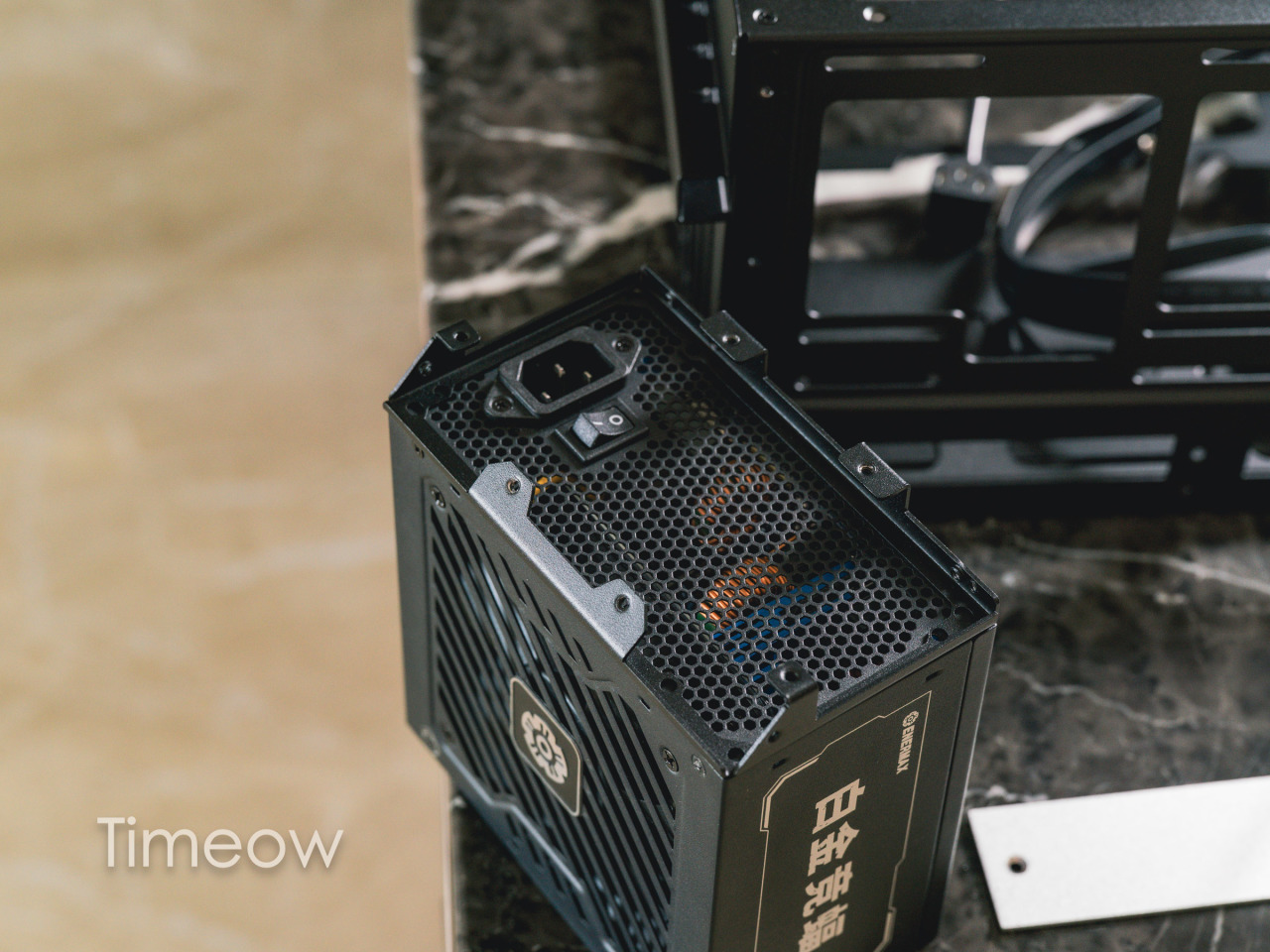

电源则是安耐美白金竞蝠PK1000W,同价位里最能打的白金电源,我之前拆解过,非常值!它的长度是15cm的,可以轻松塞入这个机箱。

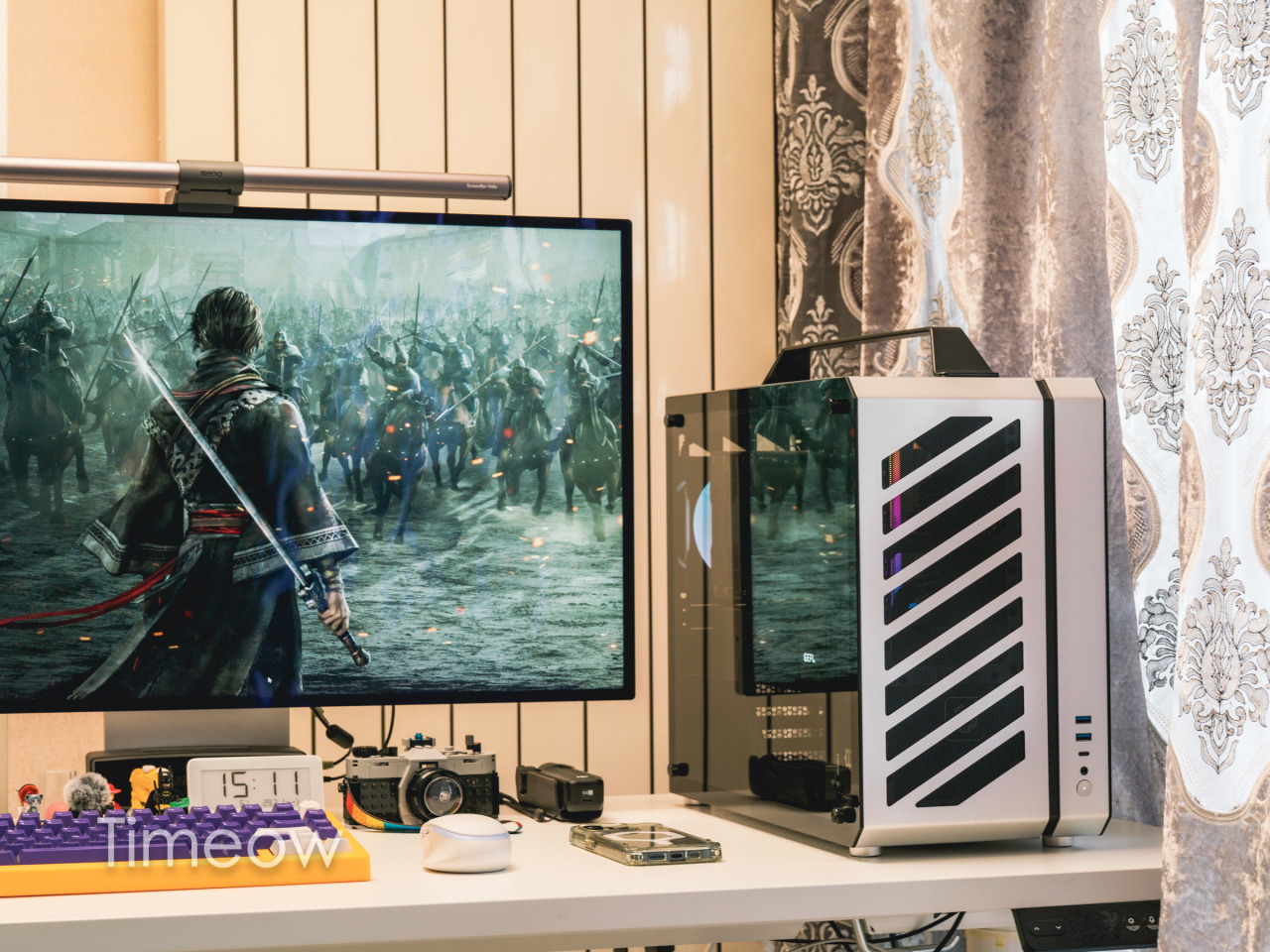

这就是我的桌面小钢炮了。

接下来,我们来仔细看一下这款机箱

机械大师C34 Pro机箱设计

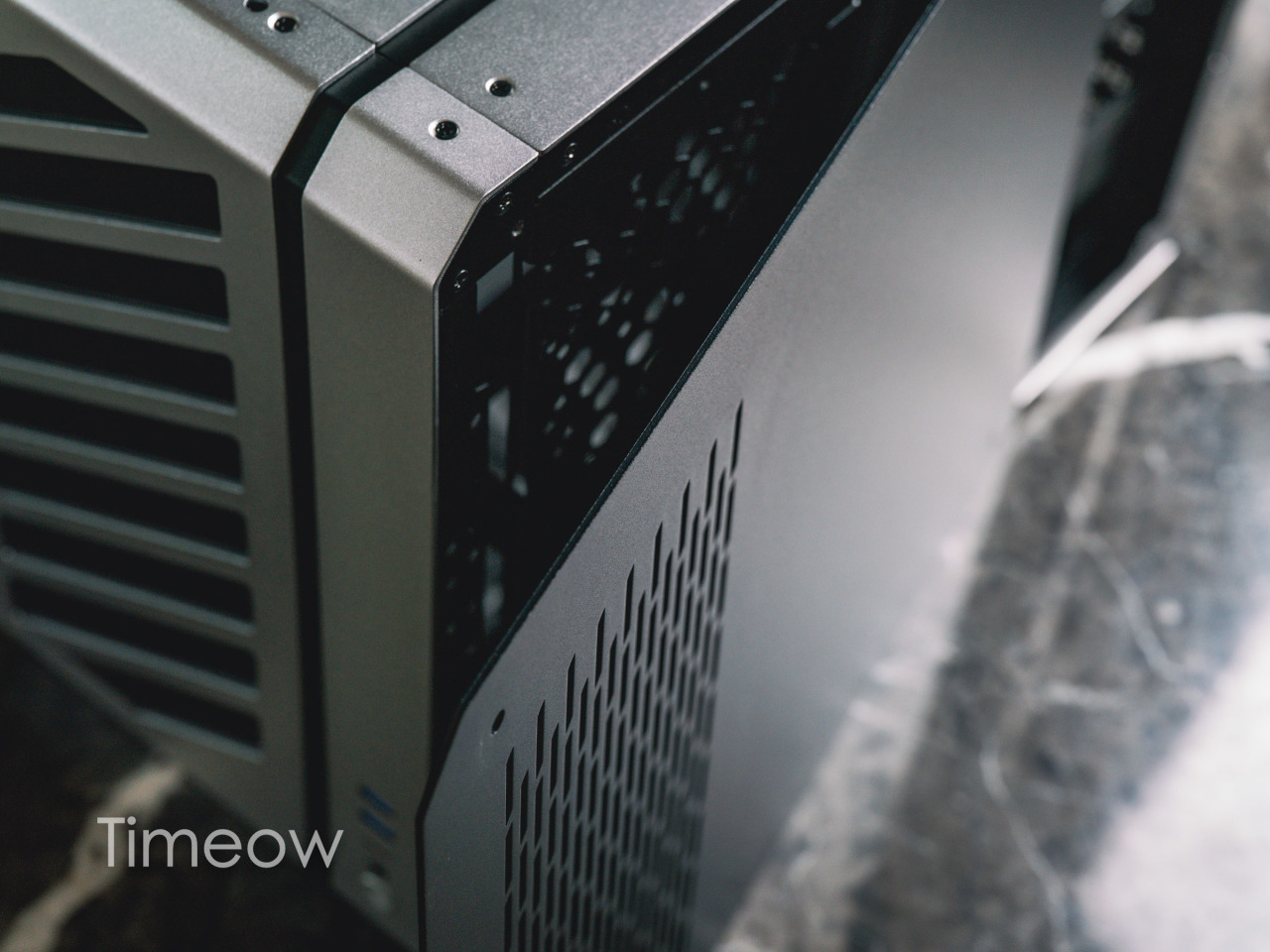

不得不说,我是真的被机械大师C34 Pro的颜值所吸引的,无论怎么看,它都远超同类产品,这可以说是将工业品做精致的典范了。

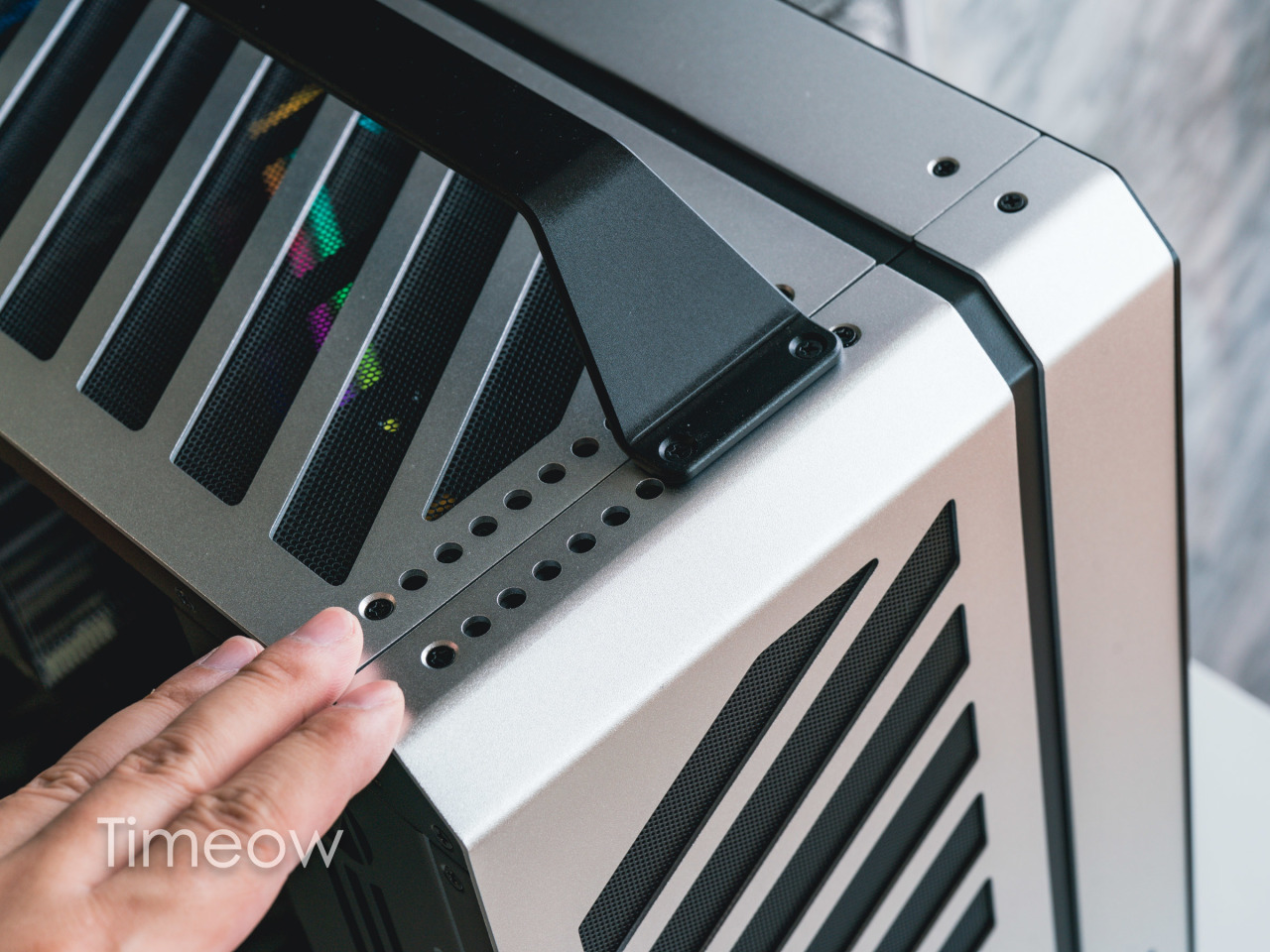

即使细看也没有什么瑕疵,摸起来的触感也很细腻,没有毛刺。

各个位置的处理也都很精准,没有出现明显的突出和差异:作为机箱产品来说,机械大师C34 Pro处理的还是很不错的,让不同的组件可以非常精确的组合在一起,做到了浑然一体的感觉。

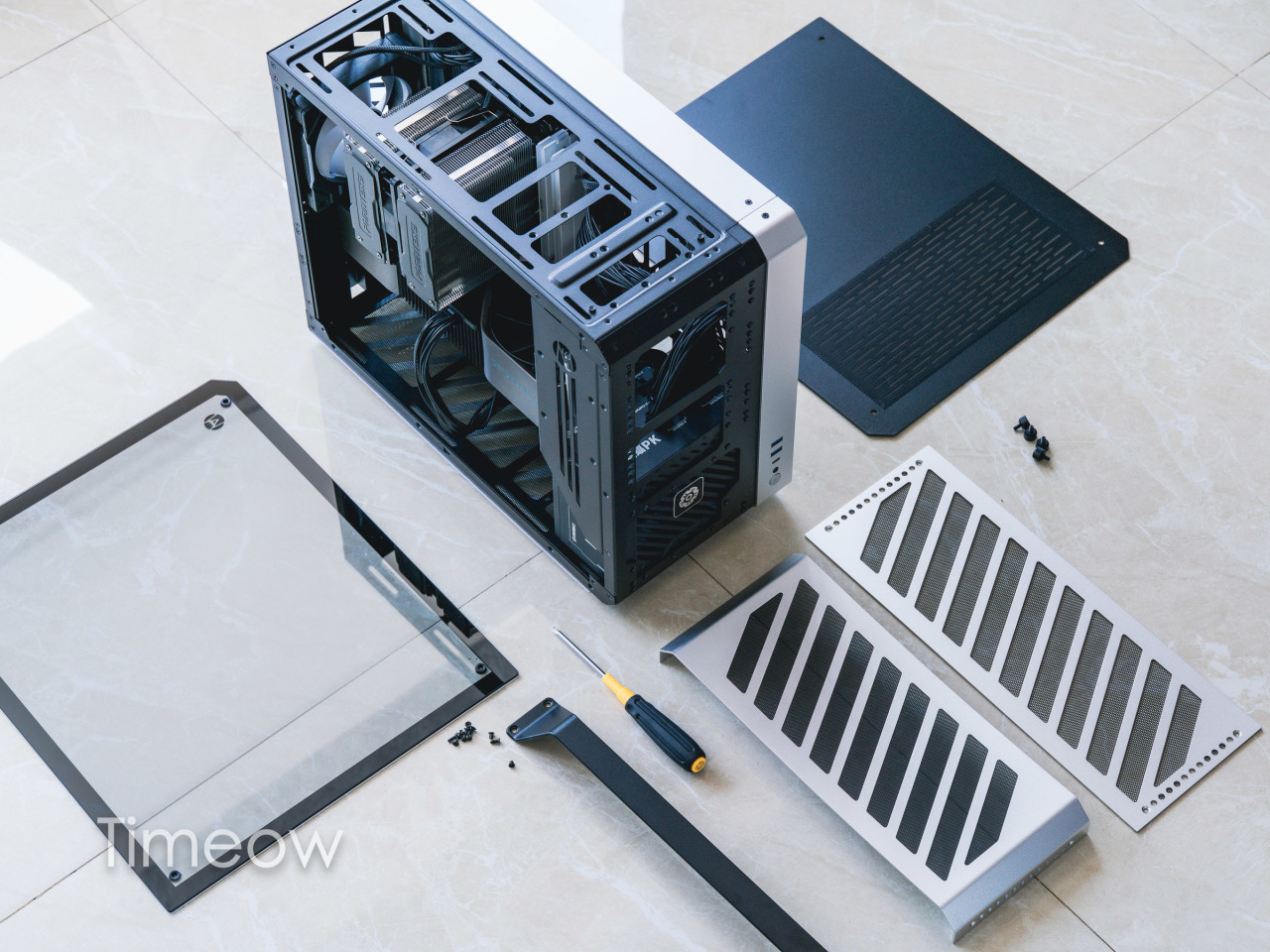

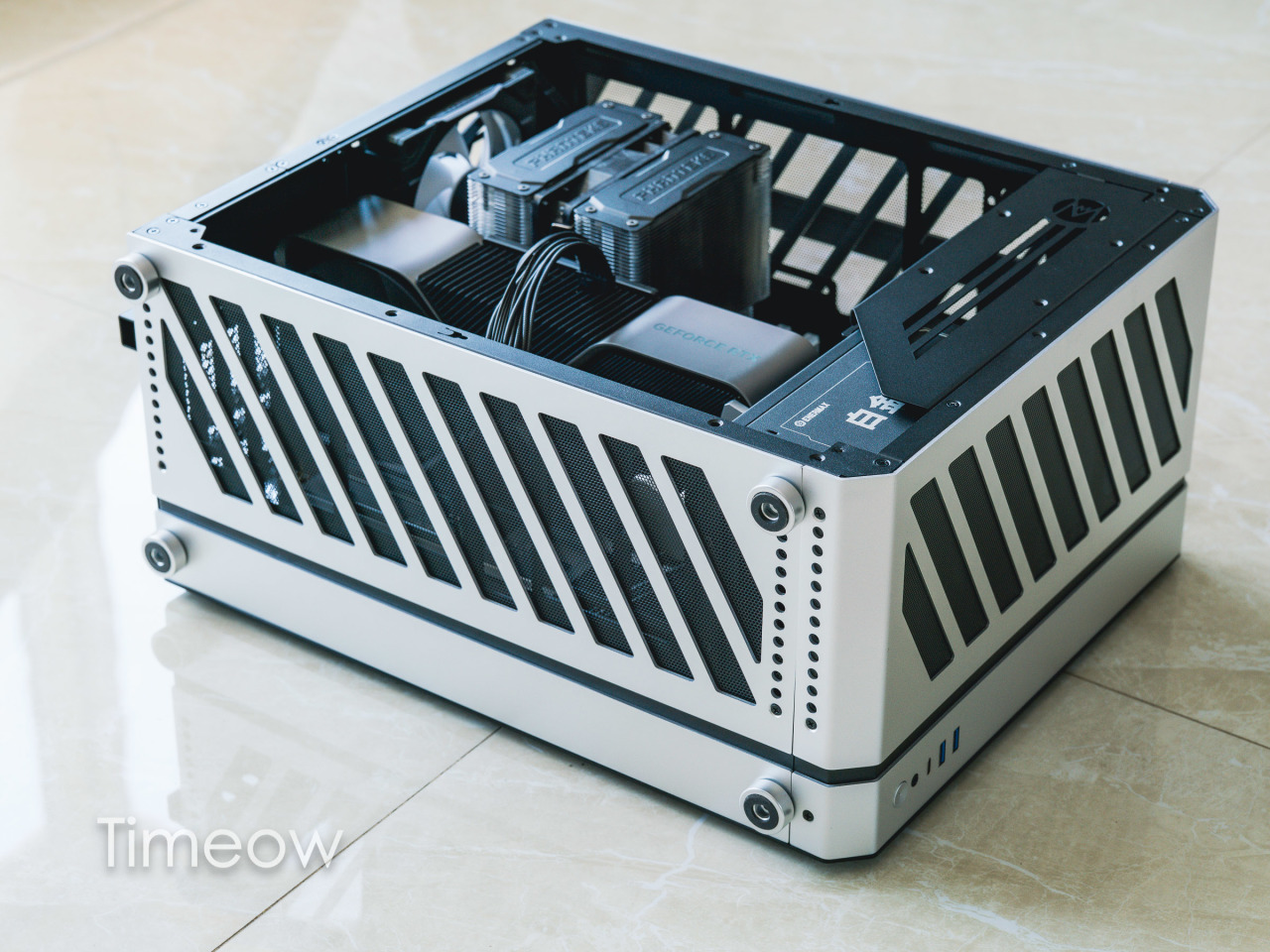

这个机箱除了背面外,它的顶部、底部和正面都有可拆卸的铝合金盖板:

一来方便装机,二来可以轻松清洁维护防尘网,而且还极大的提升了整机颜值,设计非常合理。

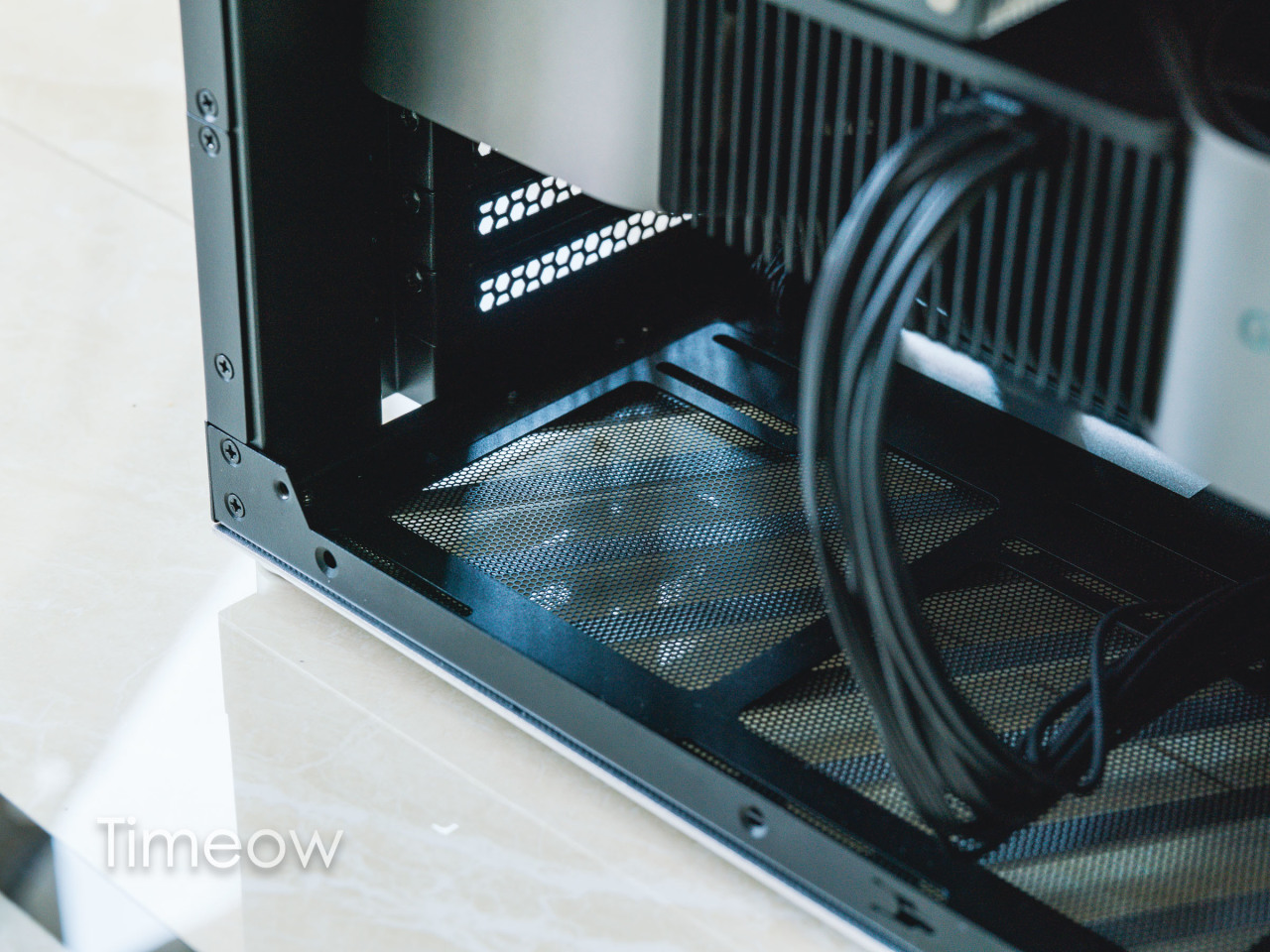

当然,散热方面也是足足够用,上下前后、以及右侧盖板都给了足够的开孔以及机箱风扇孔位,最多安装十来把RGB风扇毫无压力。

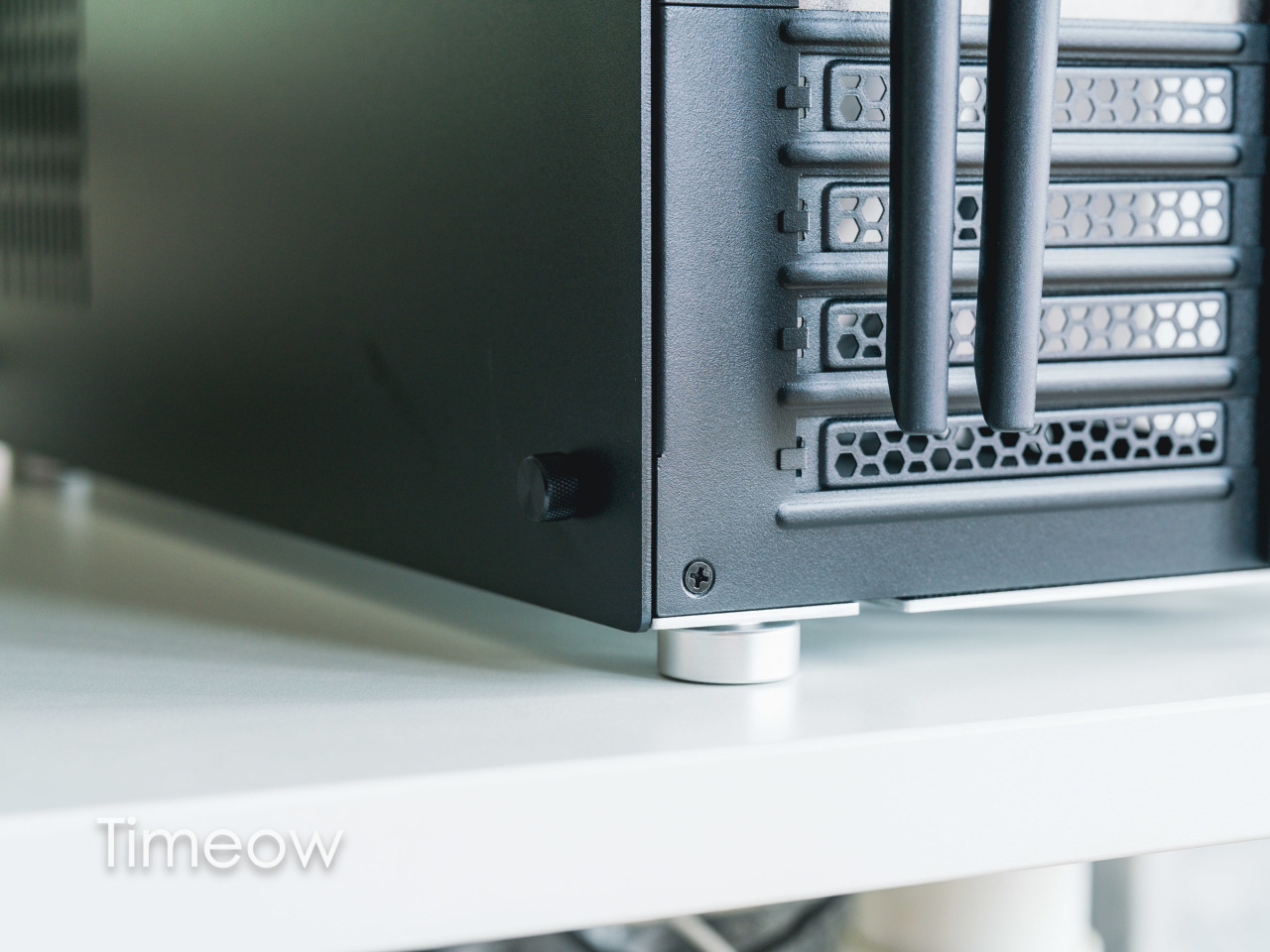

另外,底部设计了四颗增加高度的金属+橡胶脚垫,减震且提升了散热性能。好评!

这个机箱除了通吃ITX、MATX、ATX主板外,通过调节背部的显卡挡板,可以另其支持EATX主板,非常全能。

虽然机箱的尺寸不大,但内部空间有30.6L,可以塞下最长420mm的显卡和360mm的水冷或165mm。我这个155mm高的追风者T6散热器以及304mm长的公版4080可以轻松塞下。

由于我本人经常拆装,测试不同型号的内存,所以安装风冷对我来说更合适一些,各位想要安装水冷的话,内存要选购高度在50mm以下的产品。

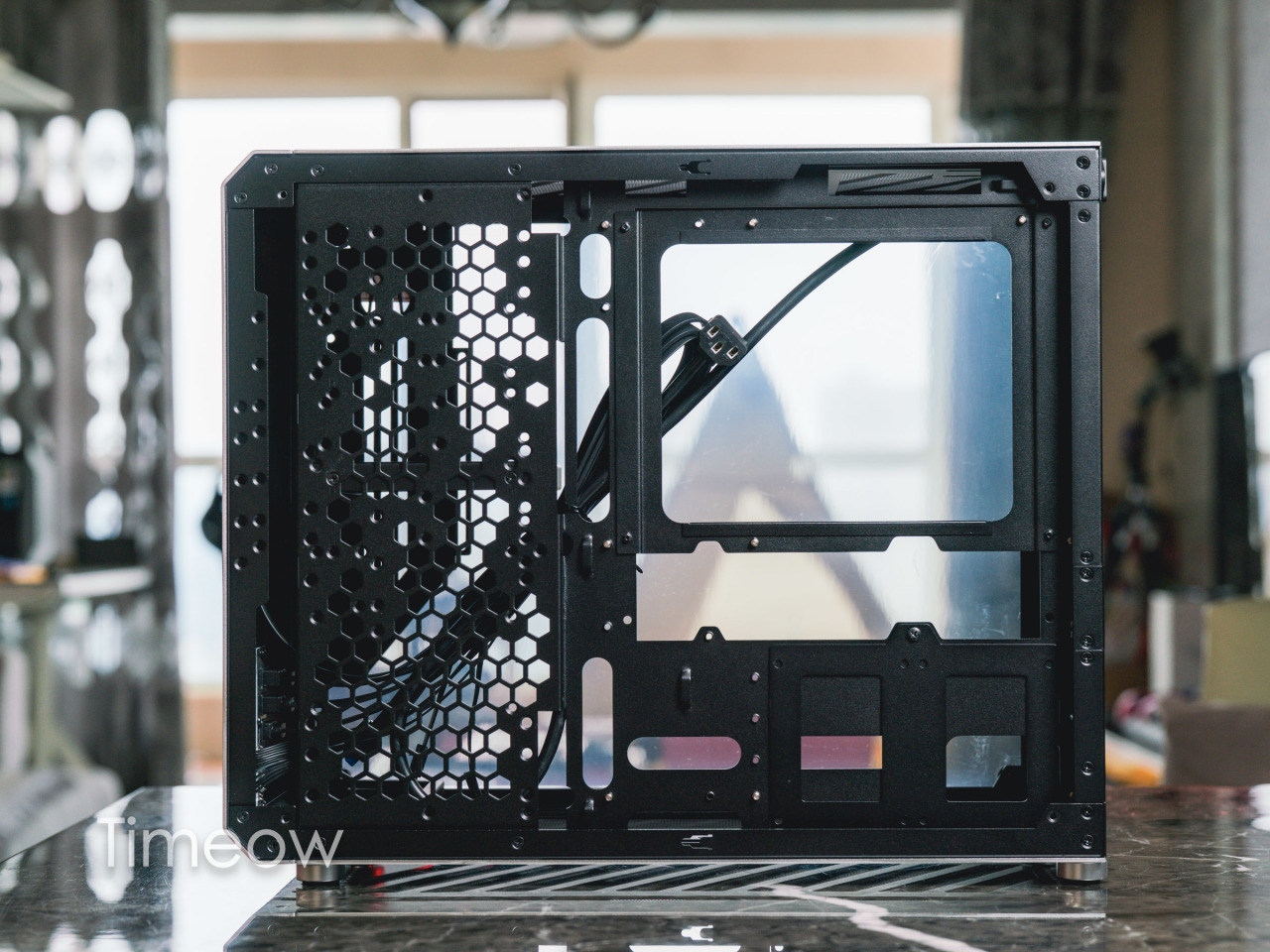

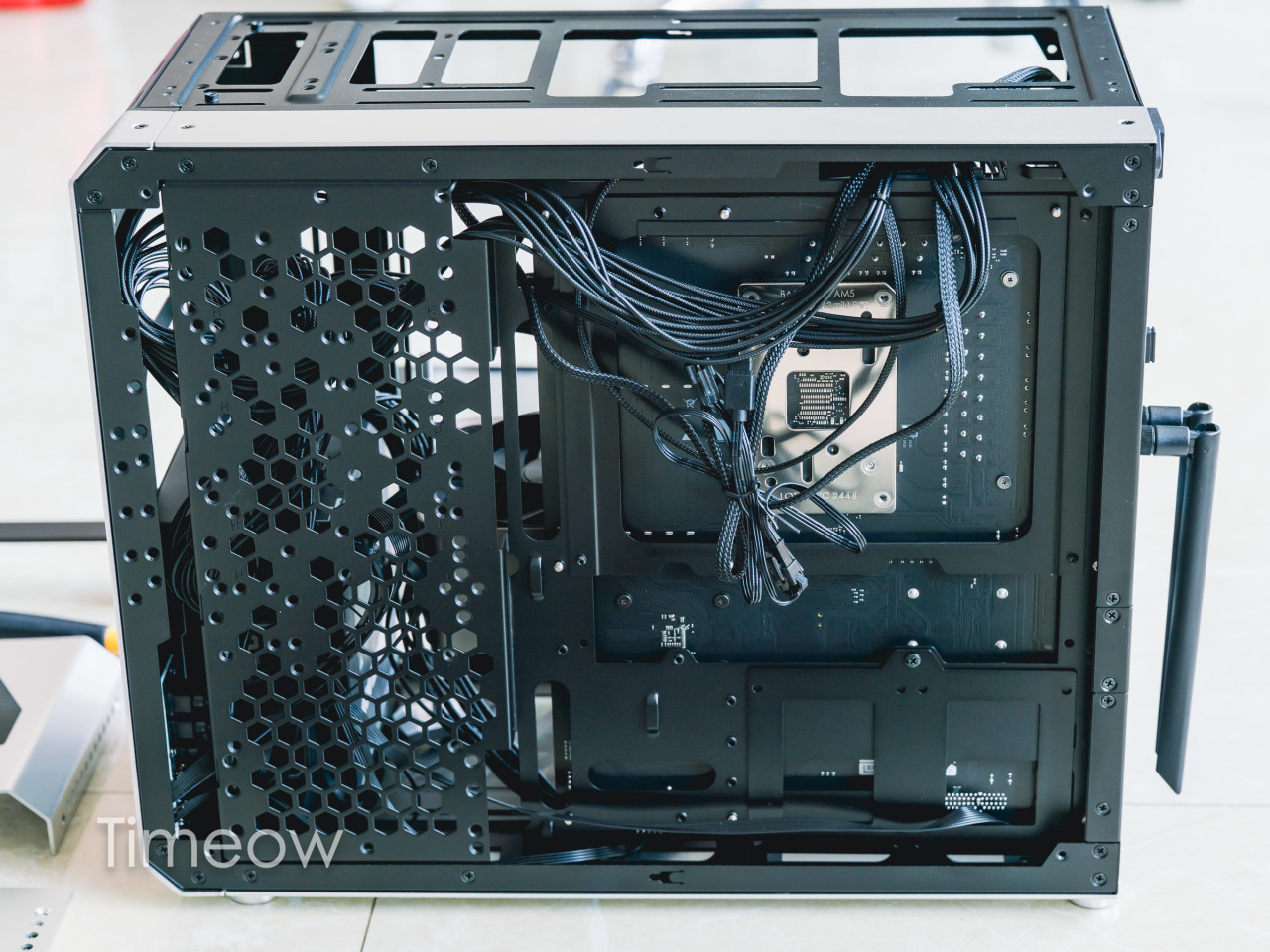

它的背面去除挡板后是这样的↑

主板背面的位置预留了理线的空间,没有强迫症的话,这样宽敞的理线空间就是给懒人设计的。

盖板一盖,啥都看不见,根本就不需要理线嘛!

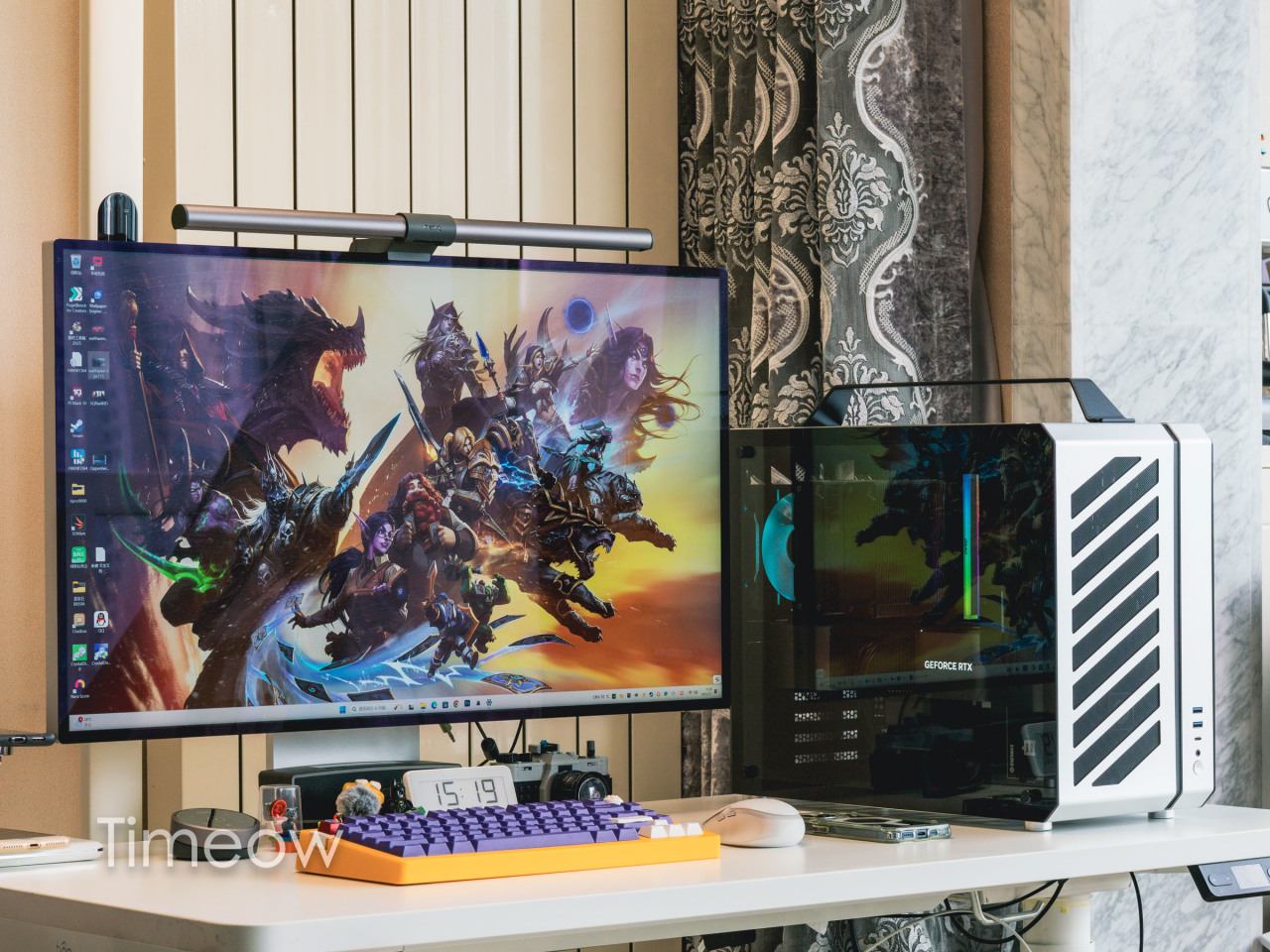

上桌!开机!

整机我只用了一个RGB风扇+灯条提供光效,整体比较克制低调。

机箱正面也能隐约透出内部的光效,个人觉得还是非常合理的。

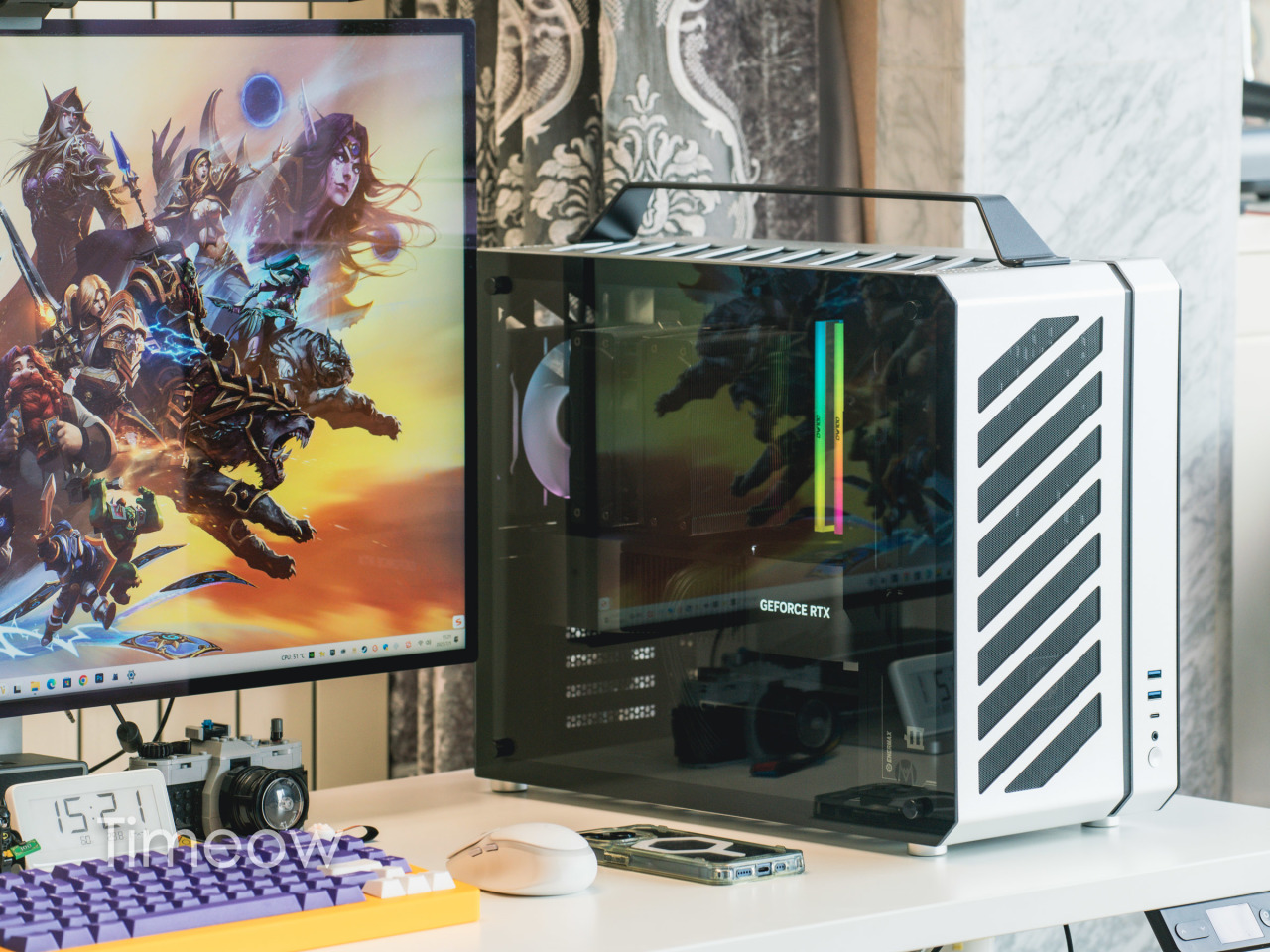

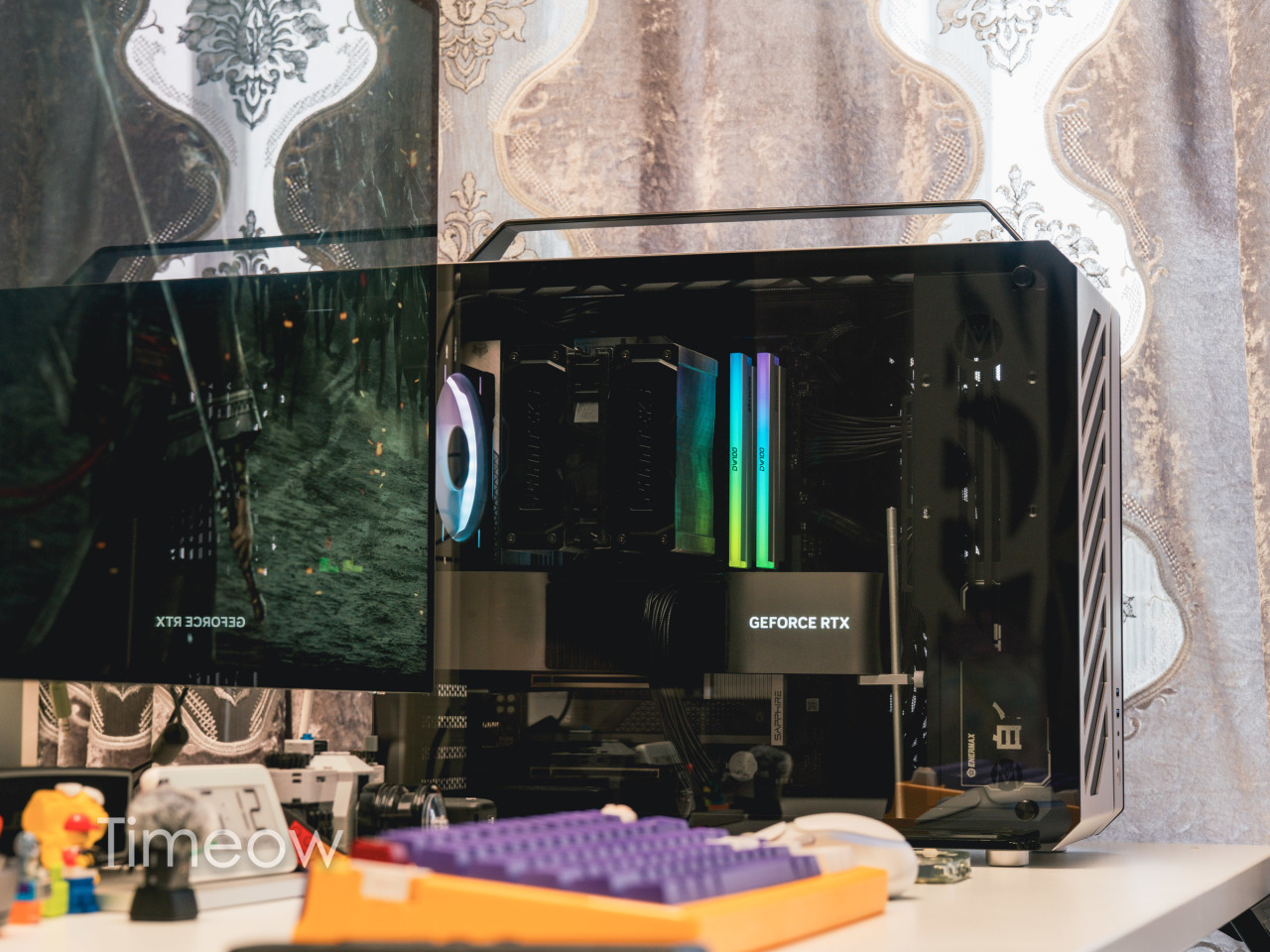

侧面钢化玻璃的透明度很高,内部物件一览无余,装完机点亮后还是很有成就感的。

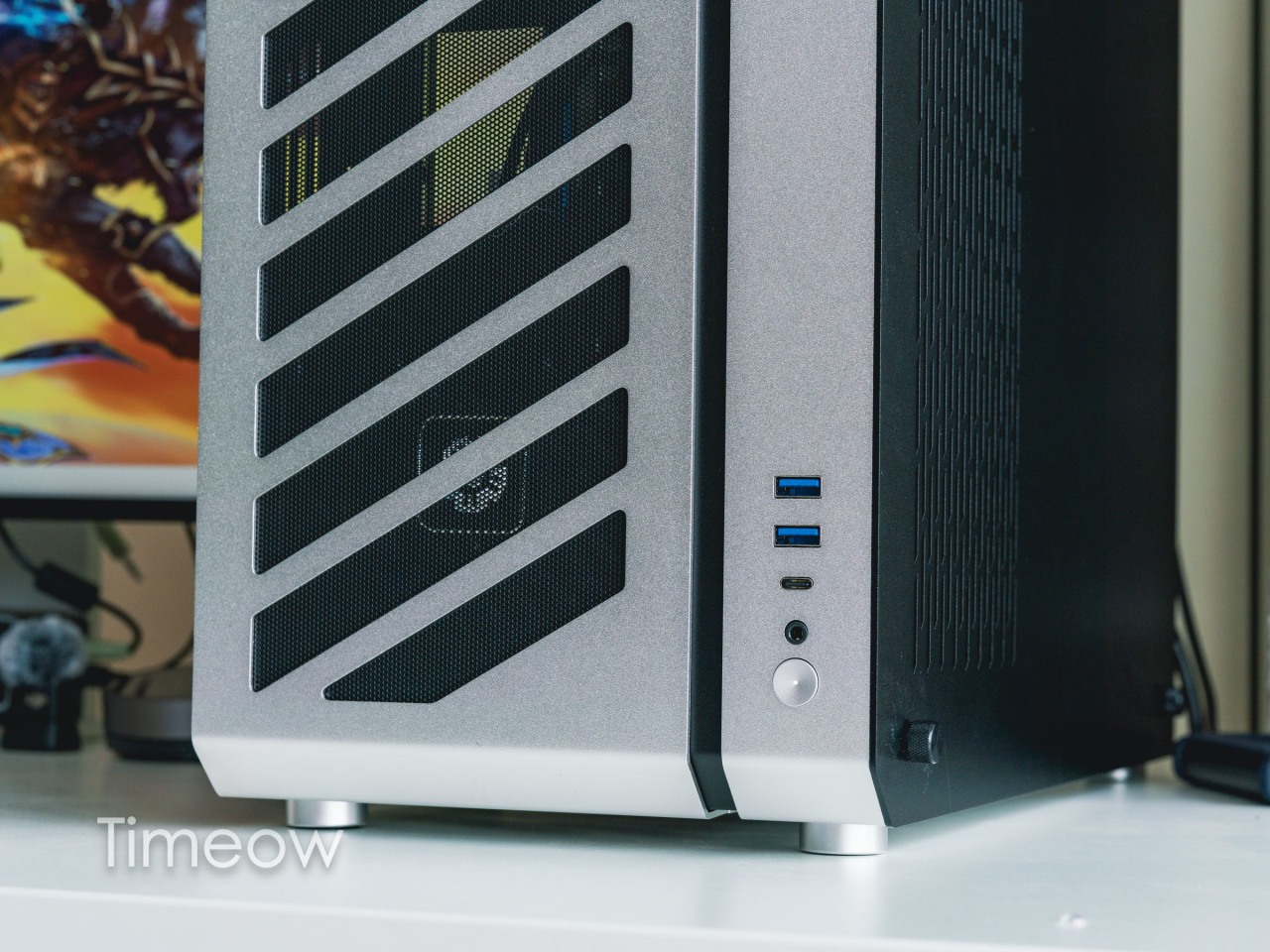

正面有两个USB 3.0和一个USB Type-C接口,主板支持的话,这三个接口都可以跑到10Gbps的速率,足够移动固态硬盘使用了。

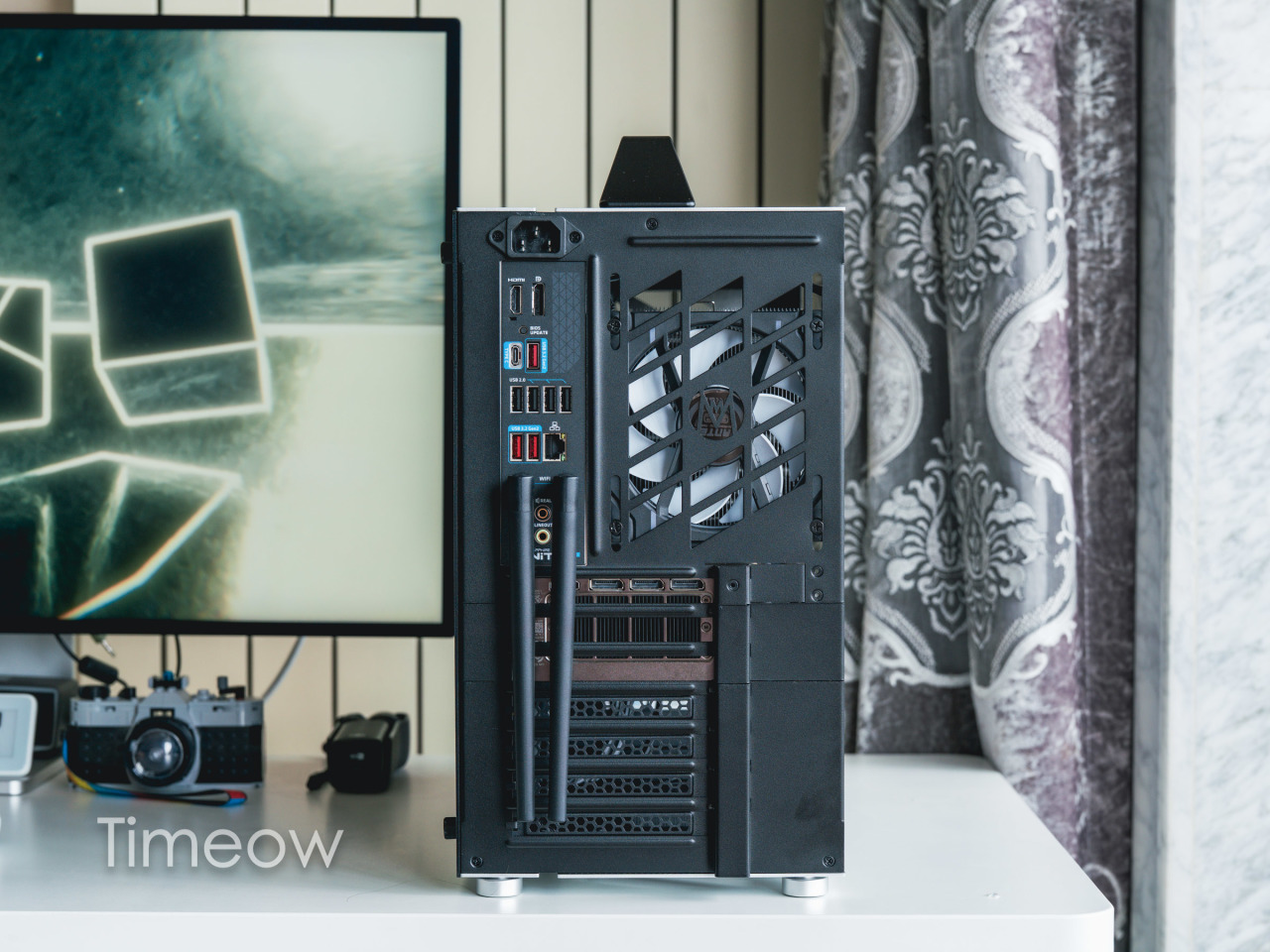

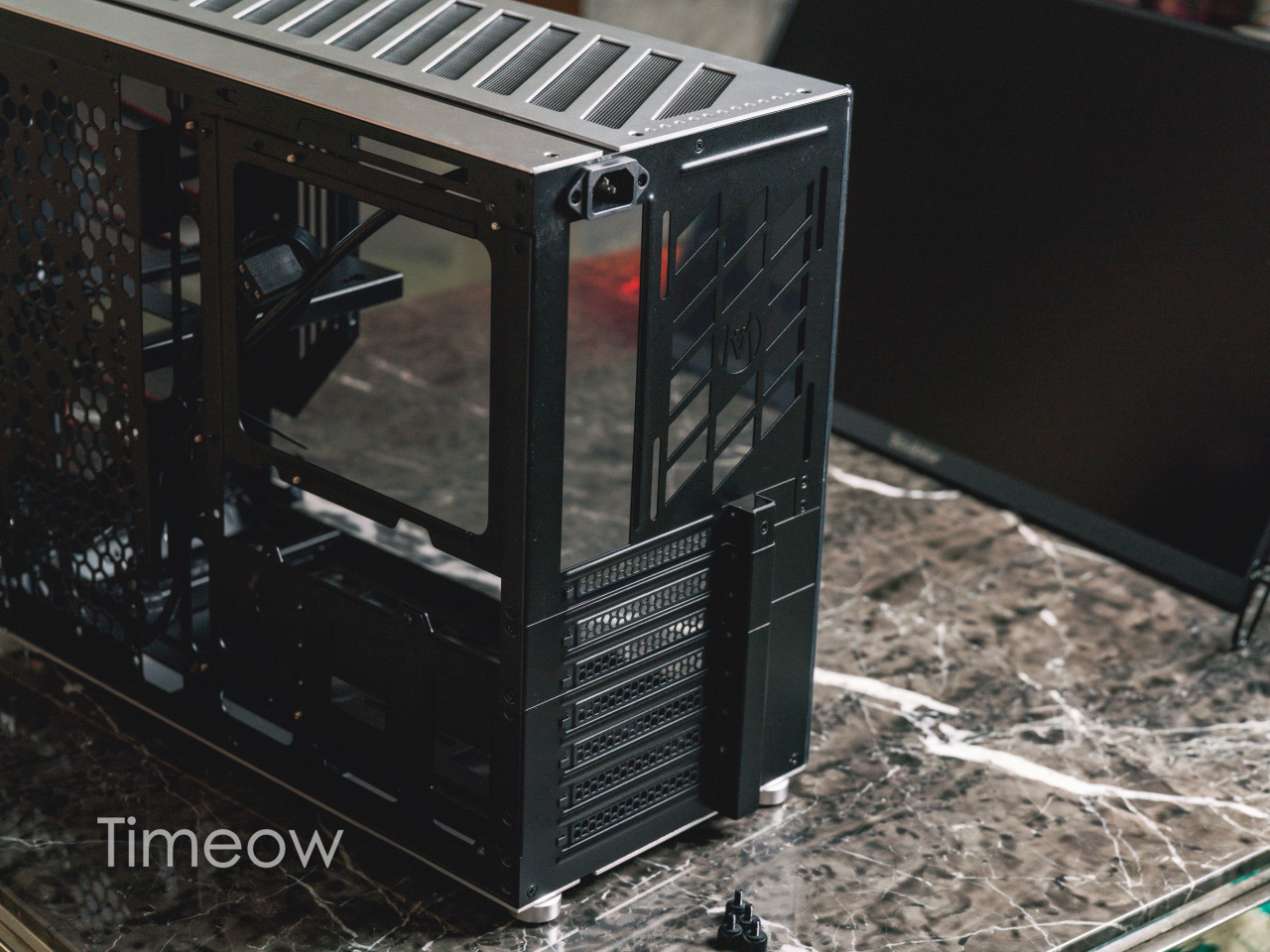

背面的开孔很精准,显卡位置也不会挡线,风扇区域的开孔也用到了机器其他位置的·平行四边形元素。

另外,它的电源接口是在机箱上方的,通过内部延长线连接电源。这样设计的好处,便是机箱放在桌下时,脚就不容易踢到电源线插头了。我之前有一个电源,插头处被我踢松了……

跑个分吧!

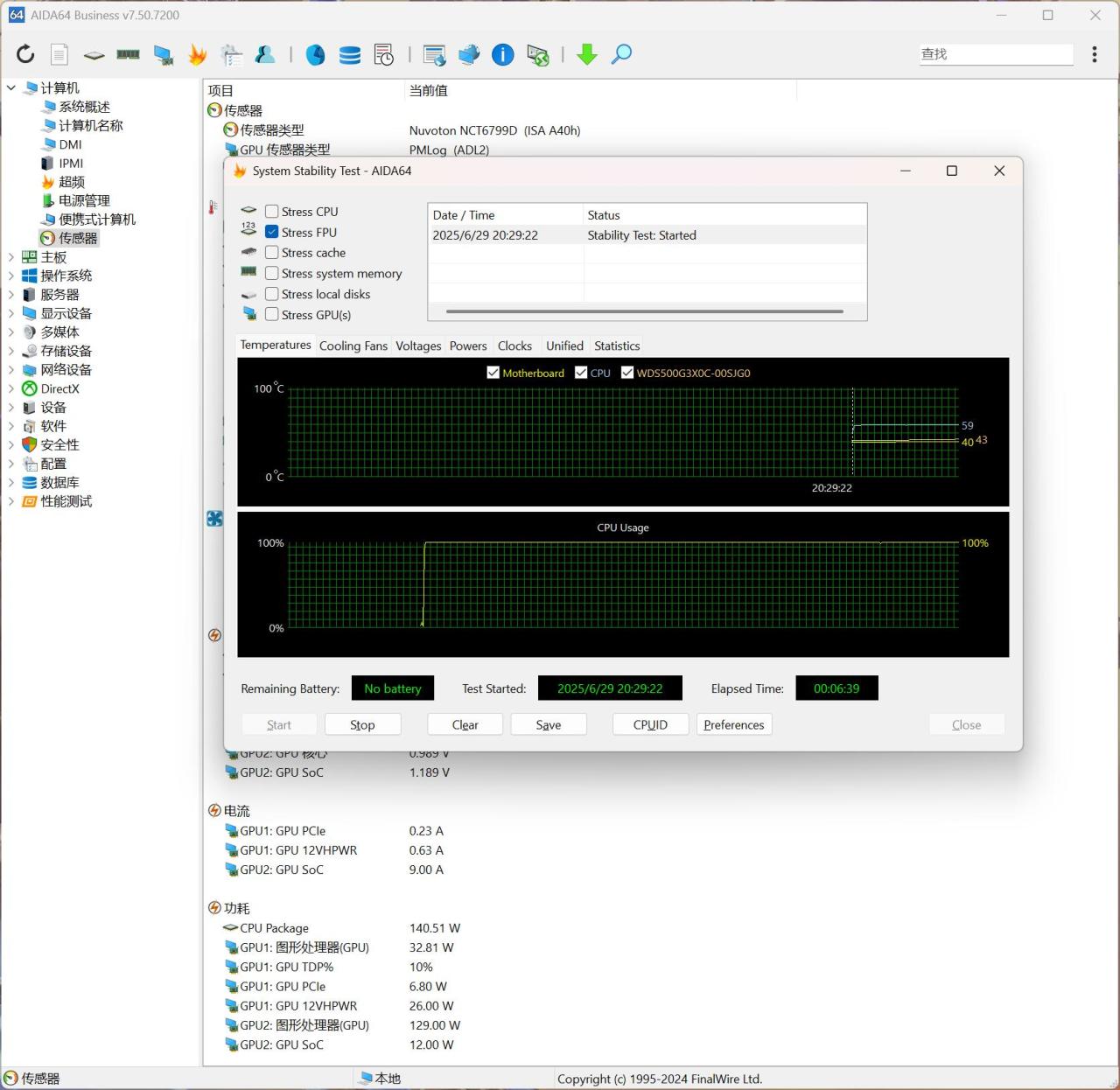

在AIDA64里单烤FPU可以让CPU满载,供电能维持在140W左右,7分钟使用率始终是直线,没有红色降频,散热很稳!

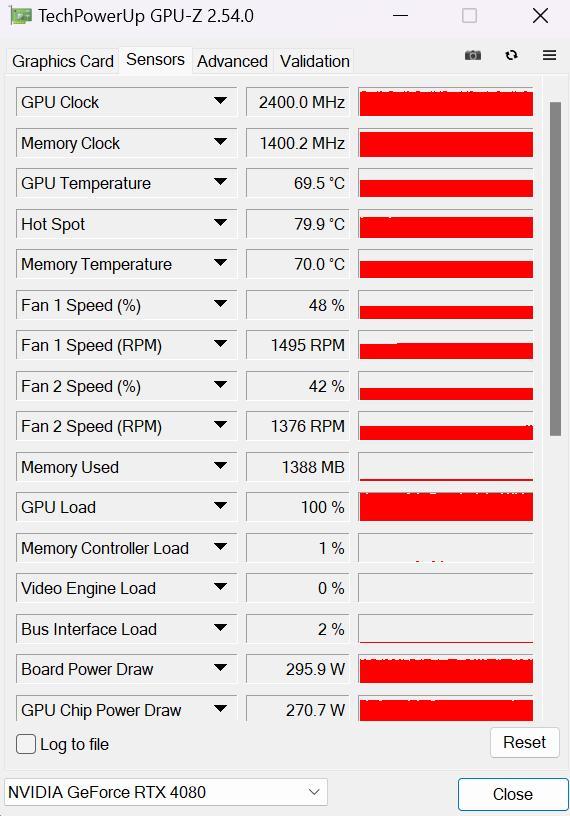

GPU烤机的温度也只有70摄氏度左右,热点80左右。

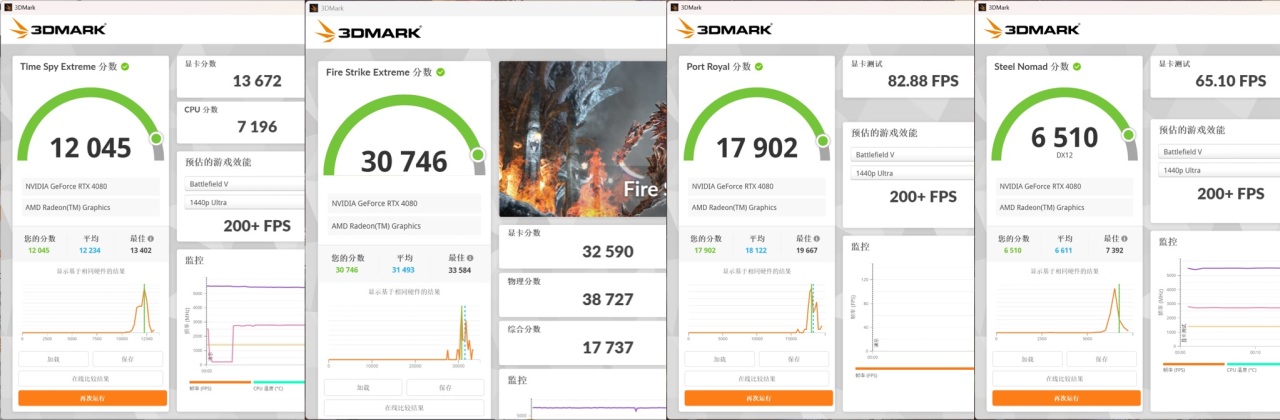

3DMark测试中,TimeSpy Extreme、FireStrike Extreme、PortRoyal、SteelNomad分数如上,显卡分数、性能表现都OK的,机箱散热么的问题。

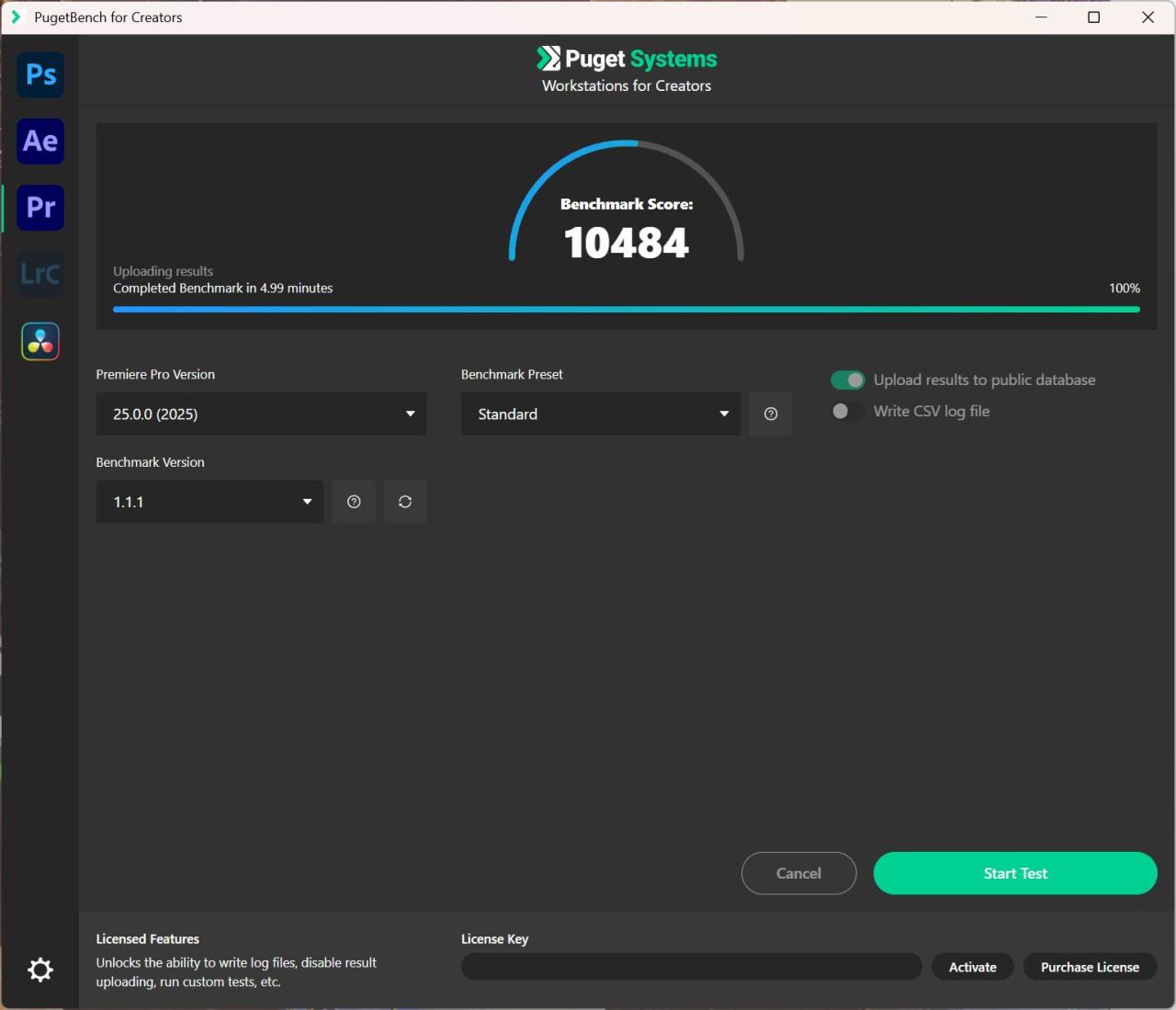

PugetBench for Premiere可以直接调用Pr,通过模拟真实工作负载,准确的评估真实工作场景下的硬件性能。最终这台机器的得分是10484(越高越好),约等同于14900K台式机的2/3,符合高端生产力电脑的级别。

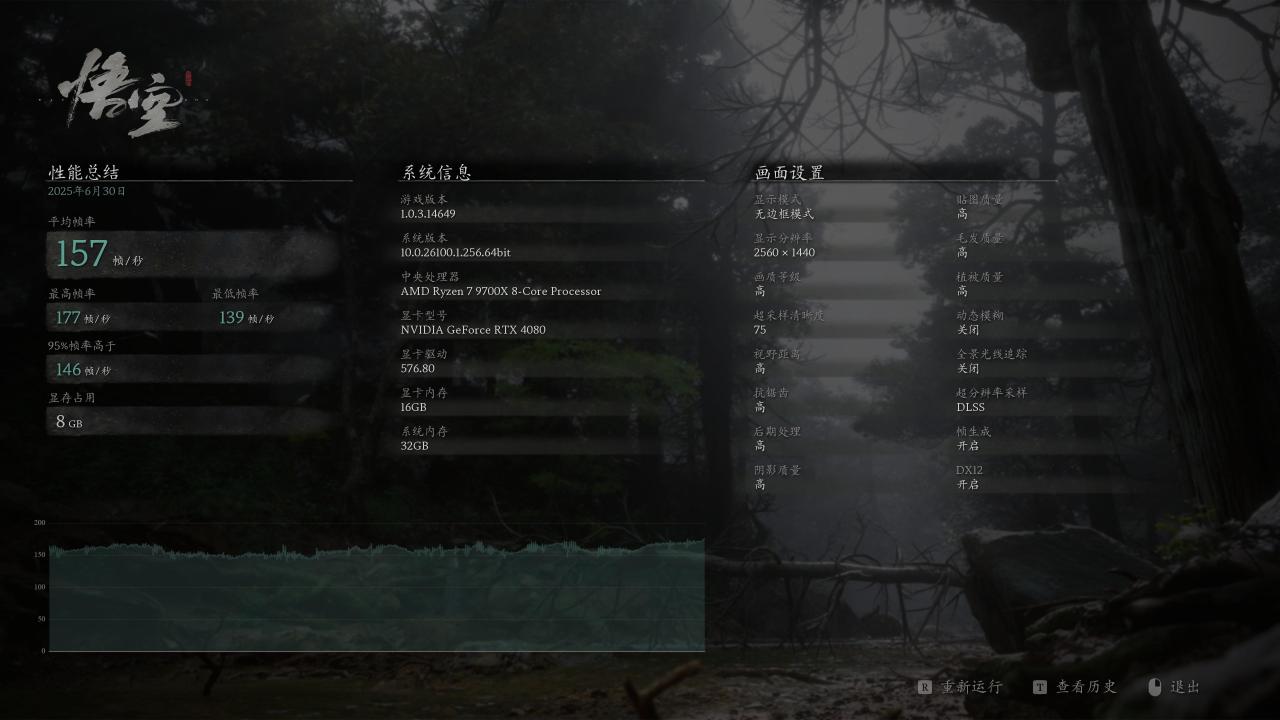

《黑神话:悟空》游戏测试

画质设置:2K,画质等级高、超采75

平均帧157,最低帧139。

最低帧139真叫一个稳,有些设备测试时平均帧很高,但最低帧会调到20-30,相比最低帧数据低的设备,我这套在游戏中卡顿感会明显减少。

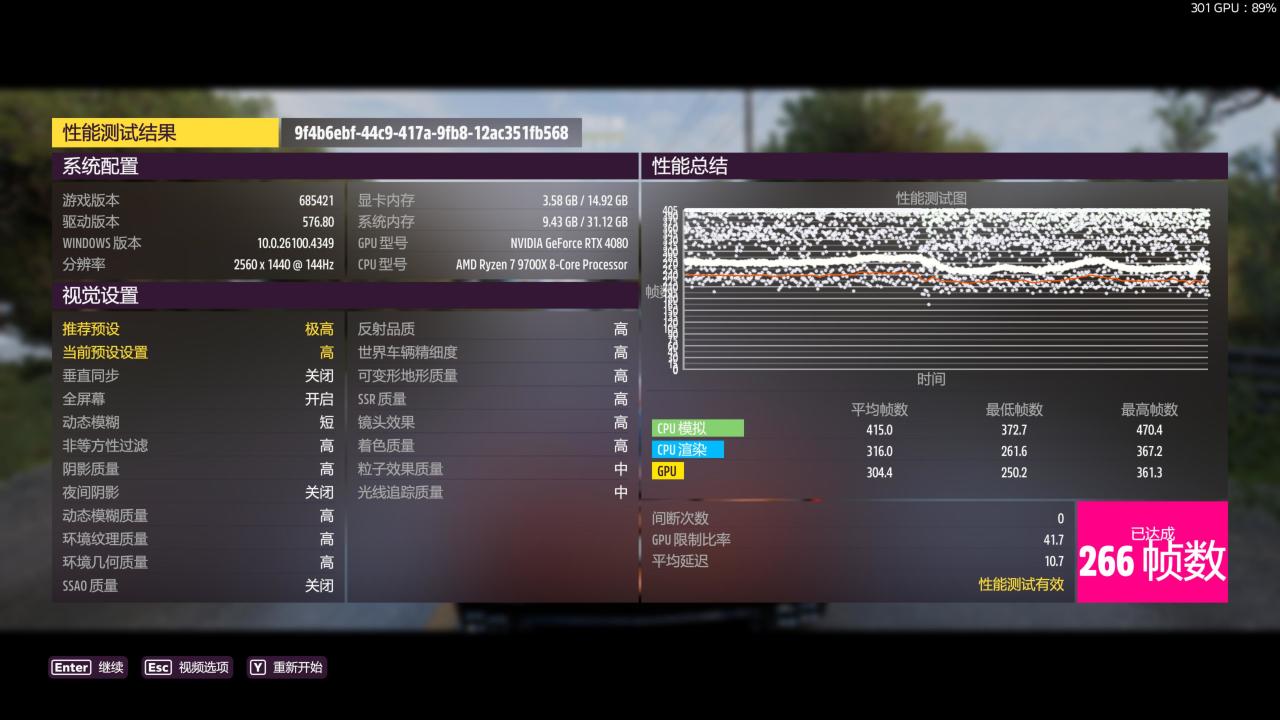

《极限竞速地平线5》游戏测试

画质设置:2K,预设高画质

CPU模拟平均帧415,最低帧372。

可以达成266帧的体验。

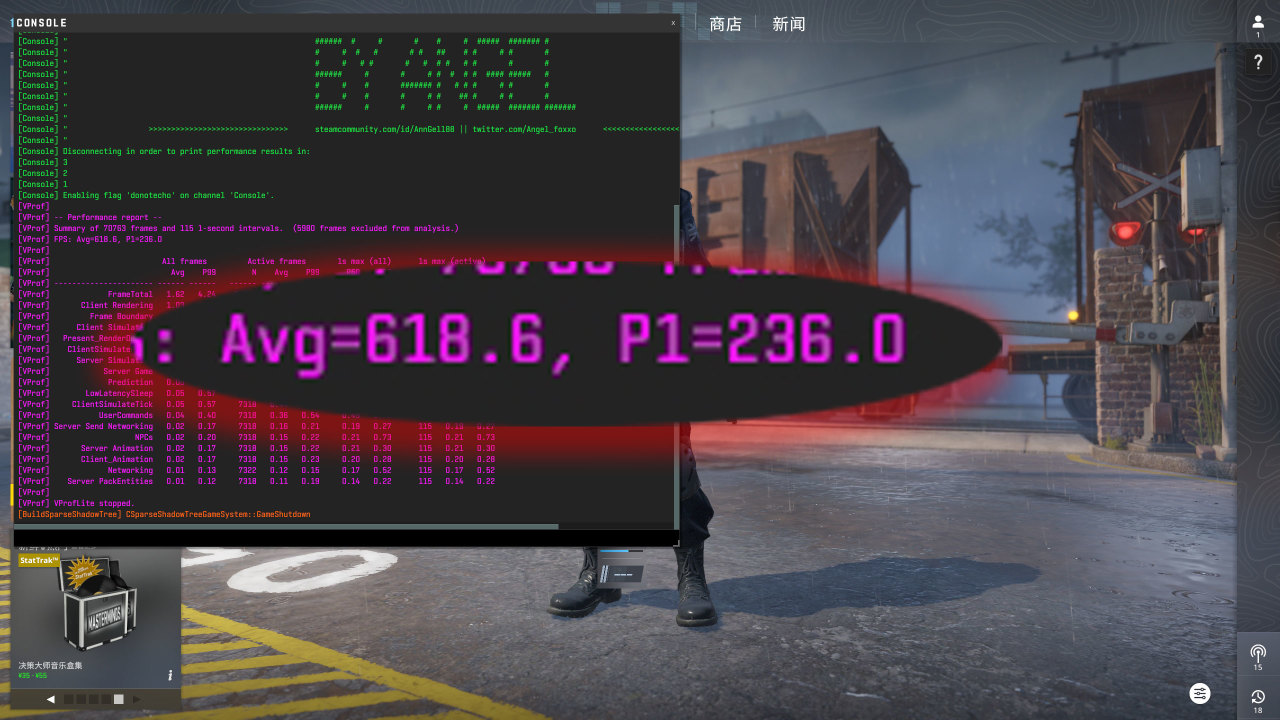

《反恐精英2》游戏测试(创意工坊benchmark demo)

画质设置:2K,预设中等画质,MSAA 2X

平均帧618,1% low帧236。

任何显示器都不在话下了吧?

从以上性能测试的数据来看,我这一套的性能释放还是很彻底的,9700X处理器和4080显卡的性能都毫无保留,无论是生产力、竞技游戏或3A大作均可以稳定流畅运行,基本没有短板。

最后

谁说小钢炮不能是ATX?

我之前是真没想到,ATX机箱能做到这么极致,在小尺寸里既保证了内部空间、又能让我拥有极高的装机自由度,大尺寸显卡、360水冷、160mm电源都可以往里塞,对于桌面空间不够大的学生和租房党来说非常合适了。

而且这样尺寸的机箱,即使我只用了1个机箱风扇就能做到非常不错的散热效果,如果不刻意追求酷炫感的话,我真的很推荐减少机箱风扇:噪音少、也不伤眼睛。

最有意思的是它的提手设计,挪动机箱不再是难事了,对于学生党来说,假期乘坐交通工具搬运机箱也更轻松了。

最最后 装机指南

如果暑假期间你想装一套高性能游戏PC,那么请接着看:

对于绝大多数的游戏玩家来说,目前AMD平台更合适一些,不会遇到I家缩缸、UE4游戏报错的问题。同时,锐龙9000系最值得,相比7000系具备了更稳定的帧数表现,如果追求游戏办公两开花的综合CPU性能,那么中等偏上的9700X、9600X都很值得入,它们不像X3D那样偏科、也不像9950那么热、那么贵,对于几乎所有用户来说都是足够的;

内存建议闭眼选6000C28型号的32G套条,兼具性价比和性能稳定性,太贵的话就退而求其次6800或6000C36这样的平价型号,自己调小参;

主板的话,B850、B650都可以选,具体是ATX或MATX,取决于你需要不需要更强的扩展性,ATX板子拥有更多的接口,但核心供电基本和同规格的MATX是一样的;

显卡根据需求,日常主要玩游戏的话闭眼选A卡绝对没错,性价比绝对比N卡强太多,4K画质选9070足够、2K就选9060,觉得不流畅就开FSR,沉浸后很难注意到画面瑕疵的。刚需CUDA生态、AI生产力的,就闭眼选N卡,5060Ti可以妥妥战2K、5080就是顶配了,DLSS 4不是吃素的,效果是真TM的好;

硬盘的话,如果你需要PCIe5.0固态的话,你肯定就会去买;其他不知道自己需不需要10GB/s以上读速的朋友们,直接买PCIe4.0的就行;

电源买额定功率大一点的,别省钱,整机功耗×1.5冗余,按照这个标准可以应对瞬时峰值、更安全。比如整机TDP功耗总和如果是500W,那就选750W/850W以上的金牌电源,绝对没错;

散热器我个人推荐用风冷,易于维护且价格低廉,双塔压9700X这类100多瓦的CPU足足够用,且静音效能双优。

这样,一套4K游戏的电脑大约1W以内就能搞定,2K游戏8000即可。

最最最后,愿我这篇机箱评测和装机指南助你打造出梦想主机!祝装机顺利,假期玩爽啊!
