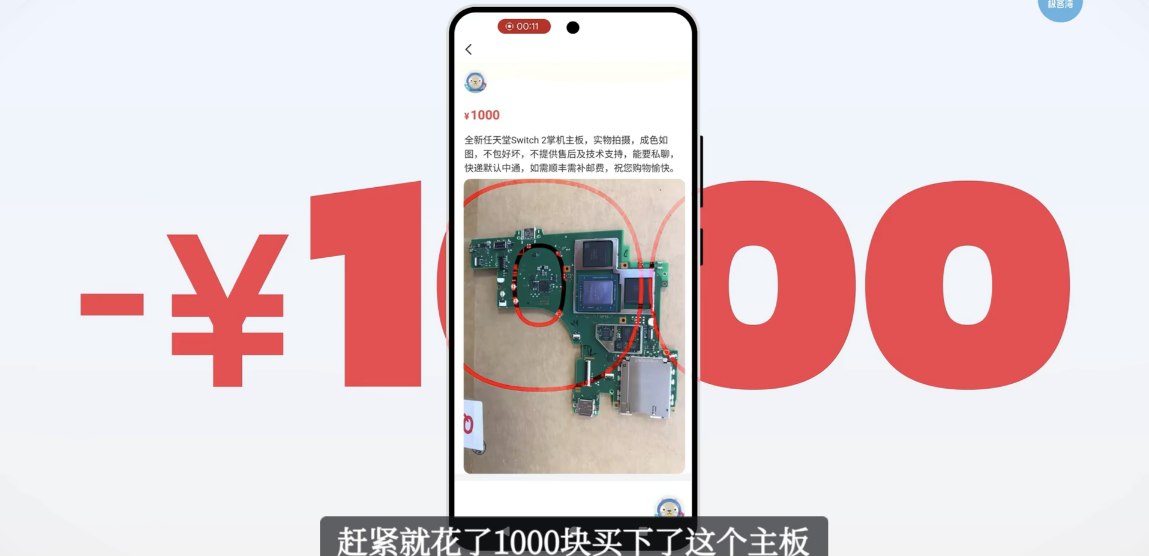

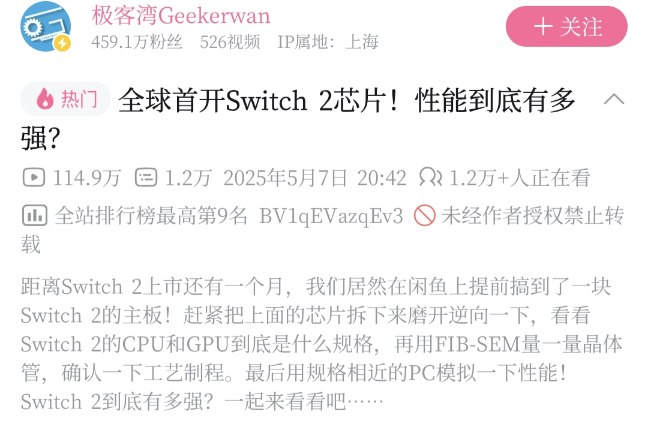

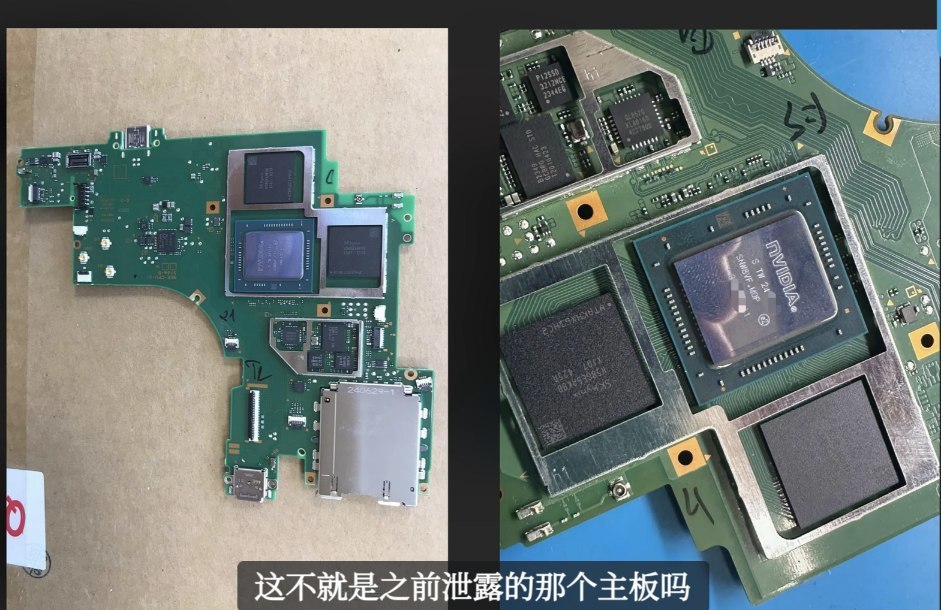

數碼博主極客灣Geekerwan率先在B站放出Switch 2主板拆機視頻，並對其SoC芯片進行了全面的反向分析與性能模擬測試。他透露，這塊主板是以1000元的價格從二手平臺“閒魚”獲取的，外觀與此前流出的諜照基本一致，進一步確認了Switch 2硬件已經流入市場的傳聞。
Switch 2 SoC面積約爲207平方毫米，是原版Tegra X1，118平方毫米的近兩倍。

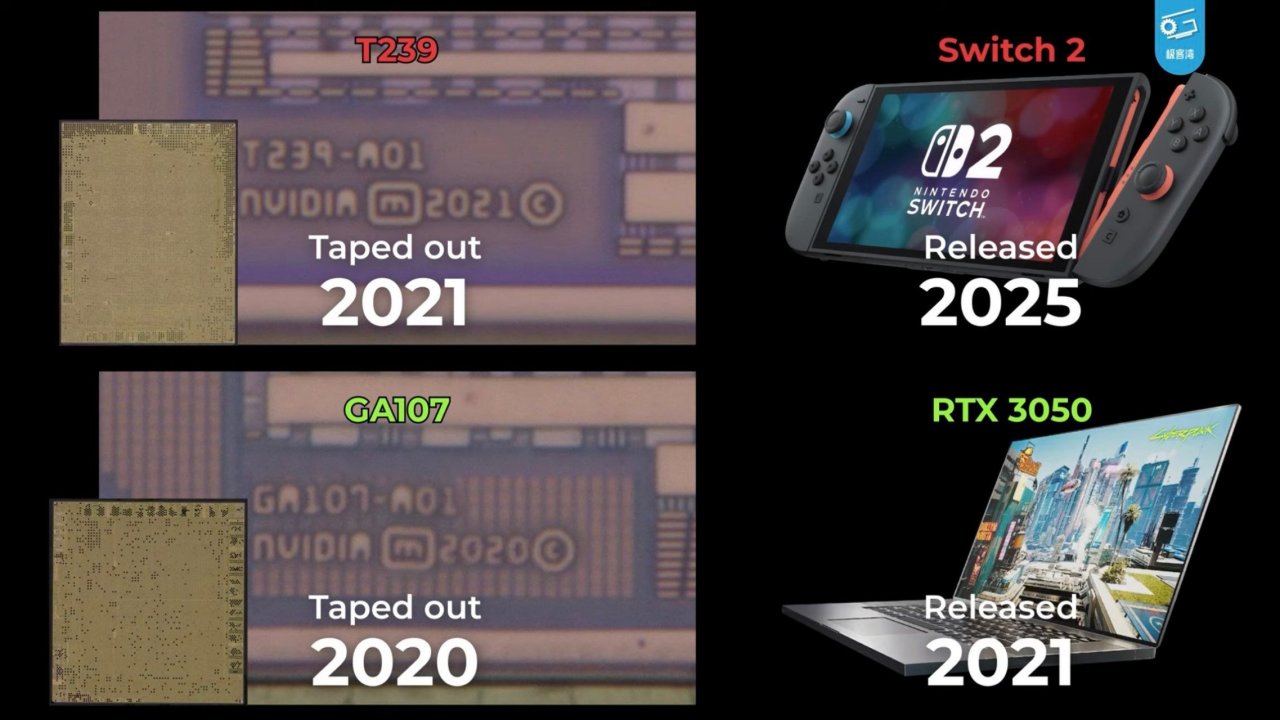

芯片標註的流片年份爲2021年，暗示早在兩年前該硬件就已完成設計並量產。
製程方面，雖然官方並未明確，但分析指出其並非純8nm工藝，而是在部分關鍵區域更接近三星10nm製程節點。
GPU 架構與核心數，GPU基於NVIDIA Ampere架構設計，但佈局更接近Ada Lovelace系列，屬於中端移動級別常見做法。
配置上包含6個TPC，每個TPC內有2個SM，總計1536個CUDA核心，與GTX 1050 Ti的核心數相仿。

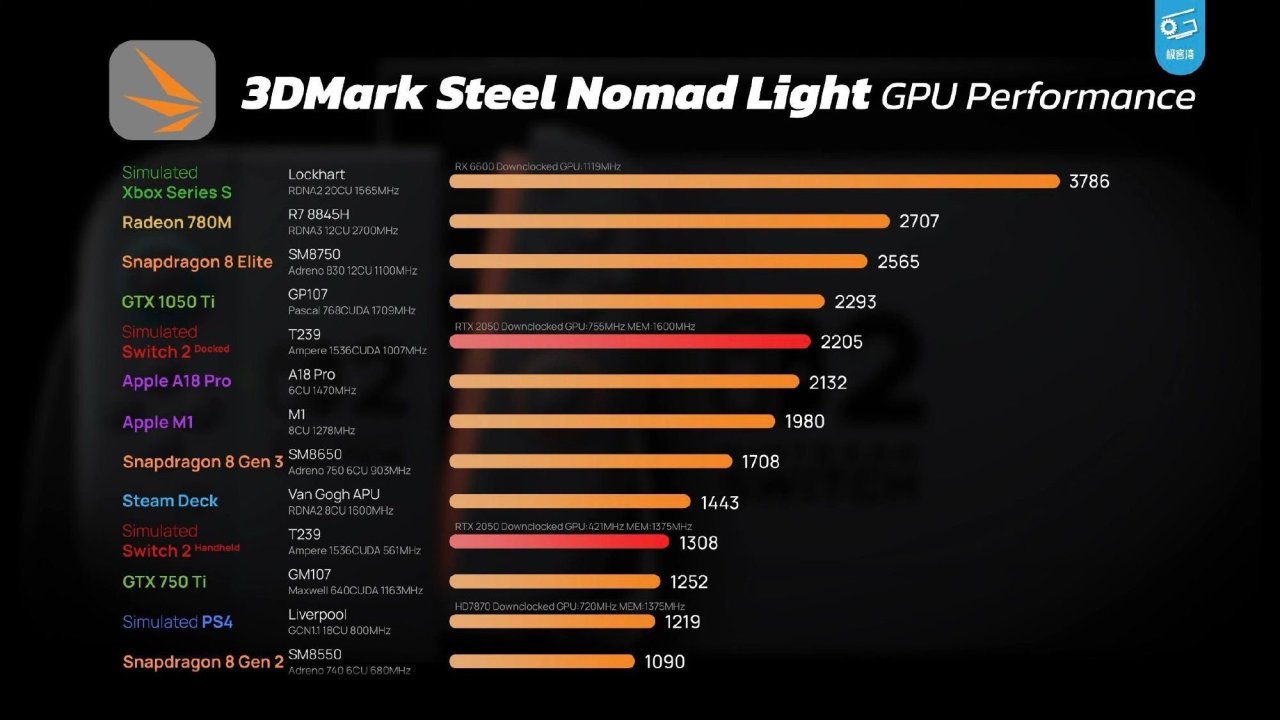

性能測試：3DMark 基準對比在“底座模式”下，Switch 2 GPU在3DMark測試中獲得約2284分，性能相當於啓用DLSS的GTX 1050 Ti水平。
切換到“掌機模式”時，得分約爲1340分，接近NVIDIA GTX 750 Ti甚至略高，整體性能與PlayStation 4持平。

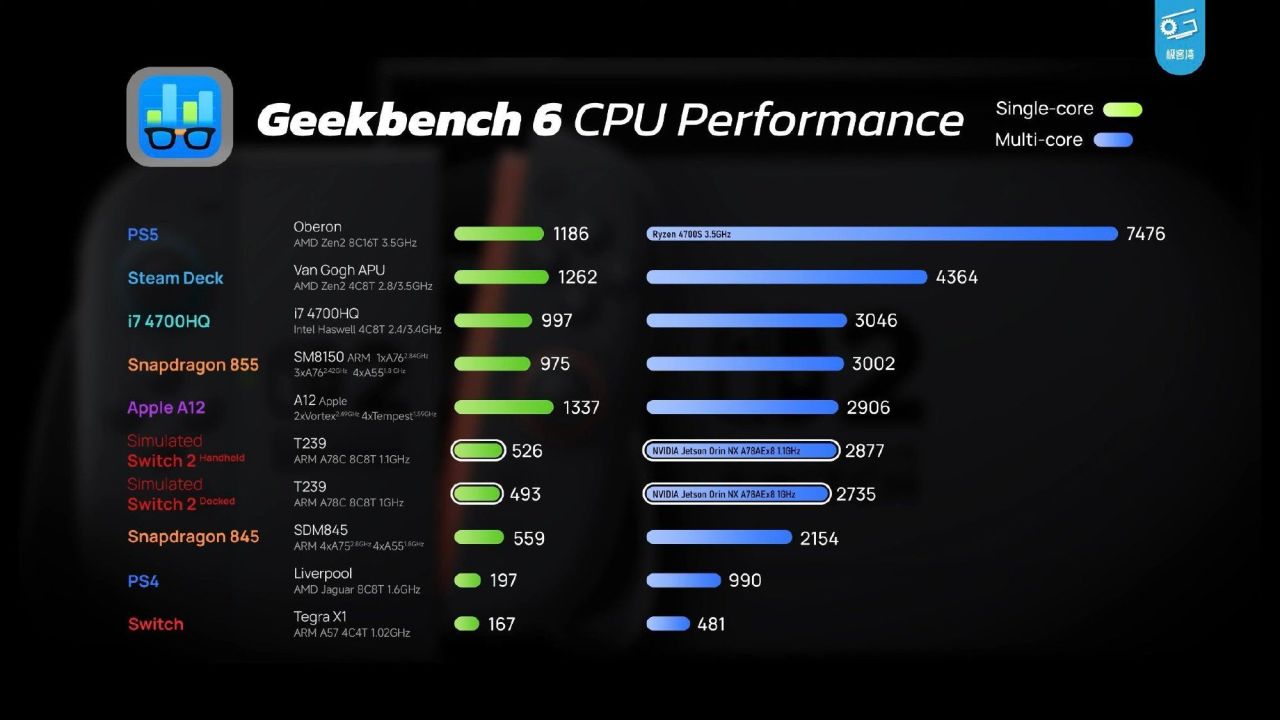

Switch 2 SoC在GPU性能上表現優異，底座模式可與GTX 1050 Ti匹敵，掌機模式與PS4持平，但CPU性能仍有提升空間。
各大媒體報道均確認，極客灣使用的硬件拆解和逆向過程詳實，爲Switch 2尚未正式發售前的硬件性能評估提供了首個真實數據點。
社區討論亦指出，不同架構間的性能對比需考慮浮點運算能力與實際遊戲表現，最終評估需等待官方樣機與更多實測數據才能得出更客觀結論。

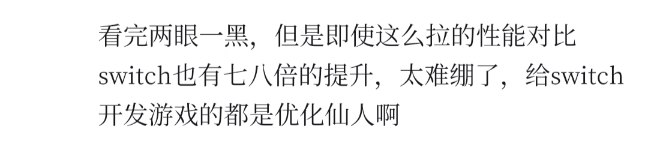

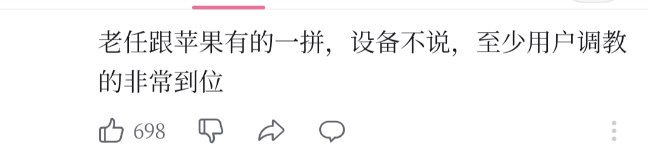

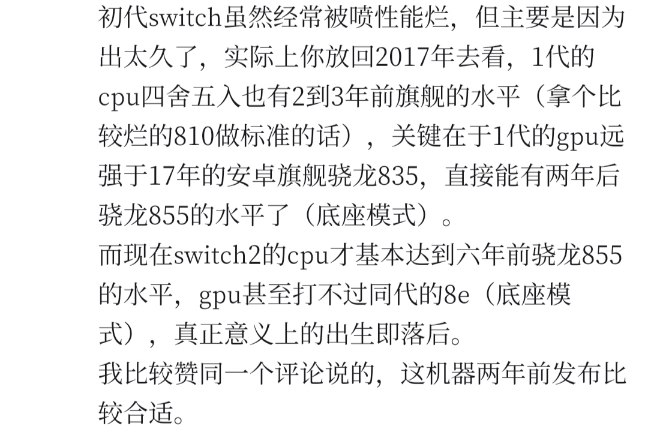

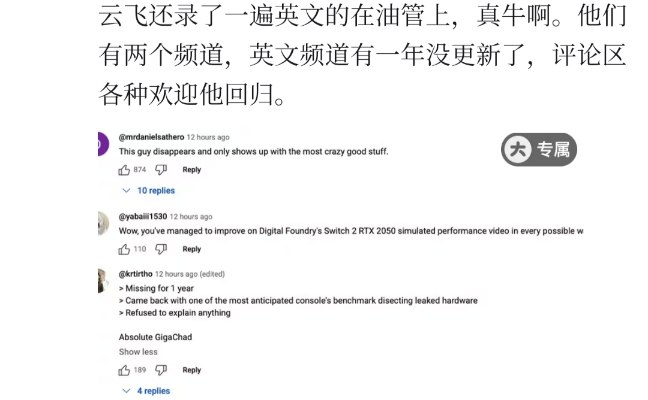

網友熱評：
