TUF上新啦！純黑主機演繹經典黑金暖色風

引言：

首先，此次爲朋友搭建他喜歡的軍工風的裝機是圍繞TUF電競特工全家桶主機來開展的，在考慮了衆多色調搭配上，最終選擇用最經典的黑金暖系配色來突顯這套主機，希望大家會喜歡！

展示：

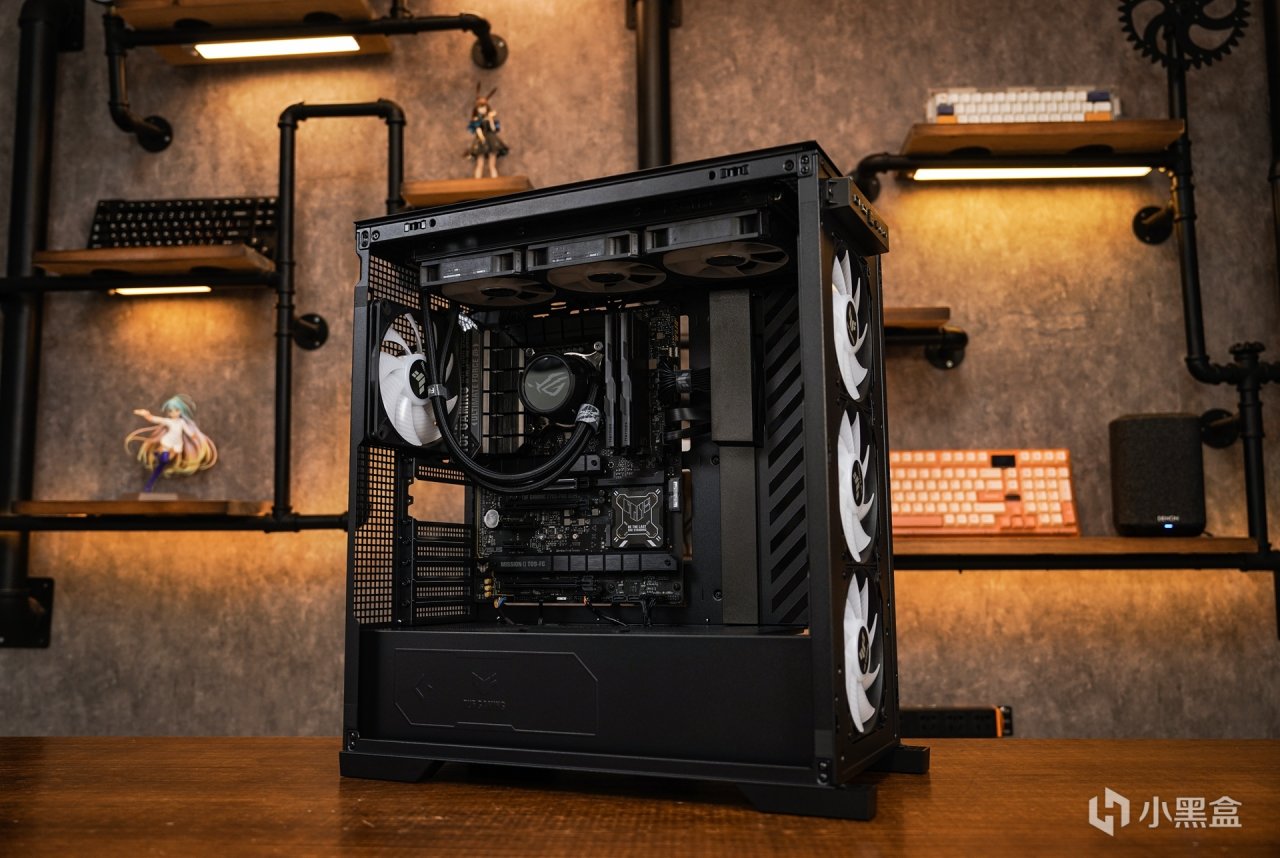

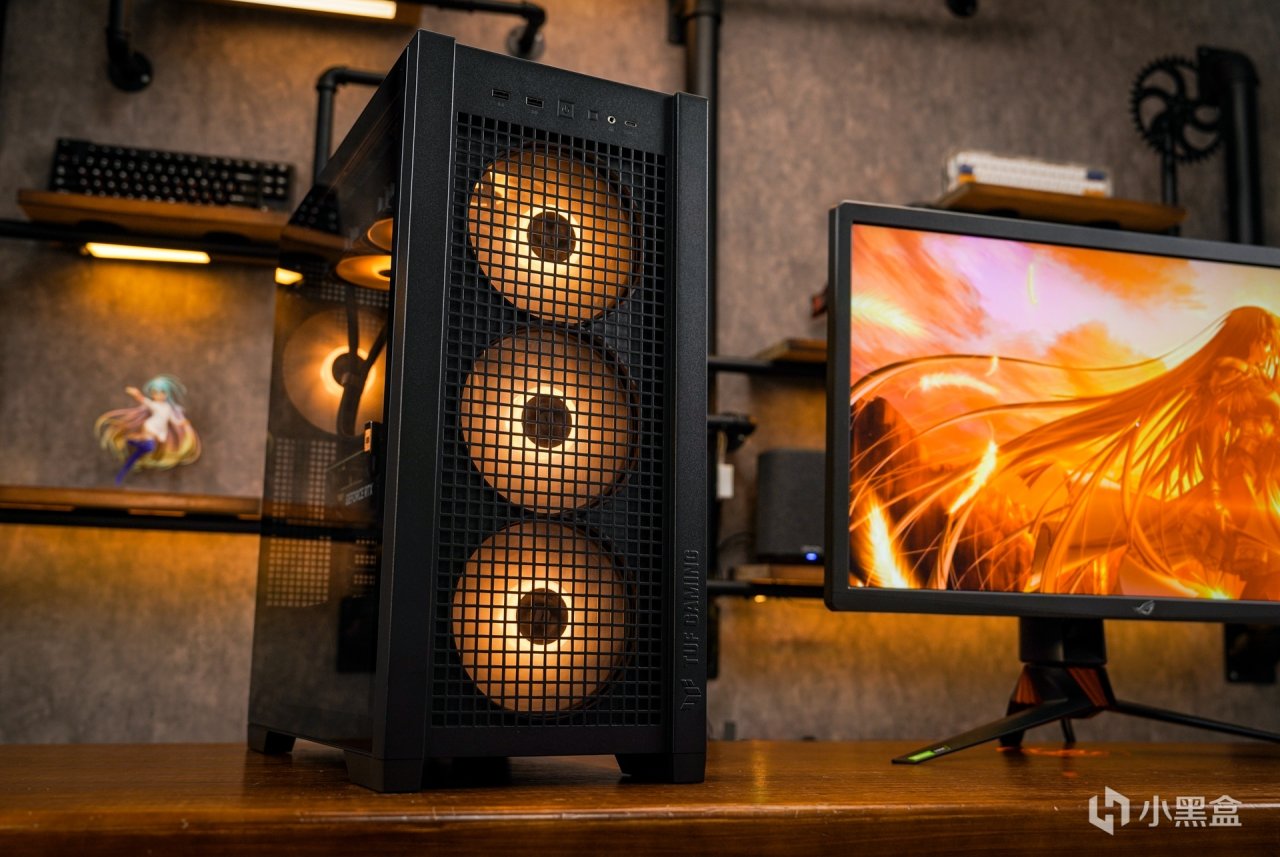

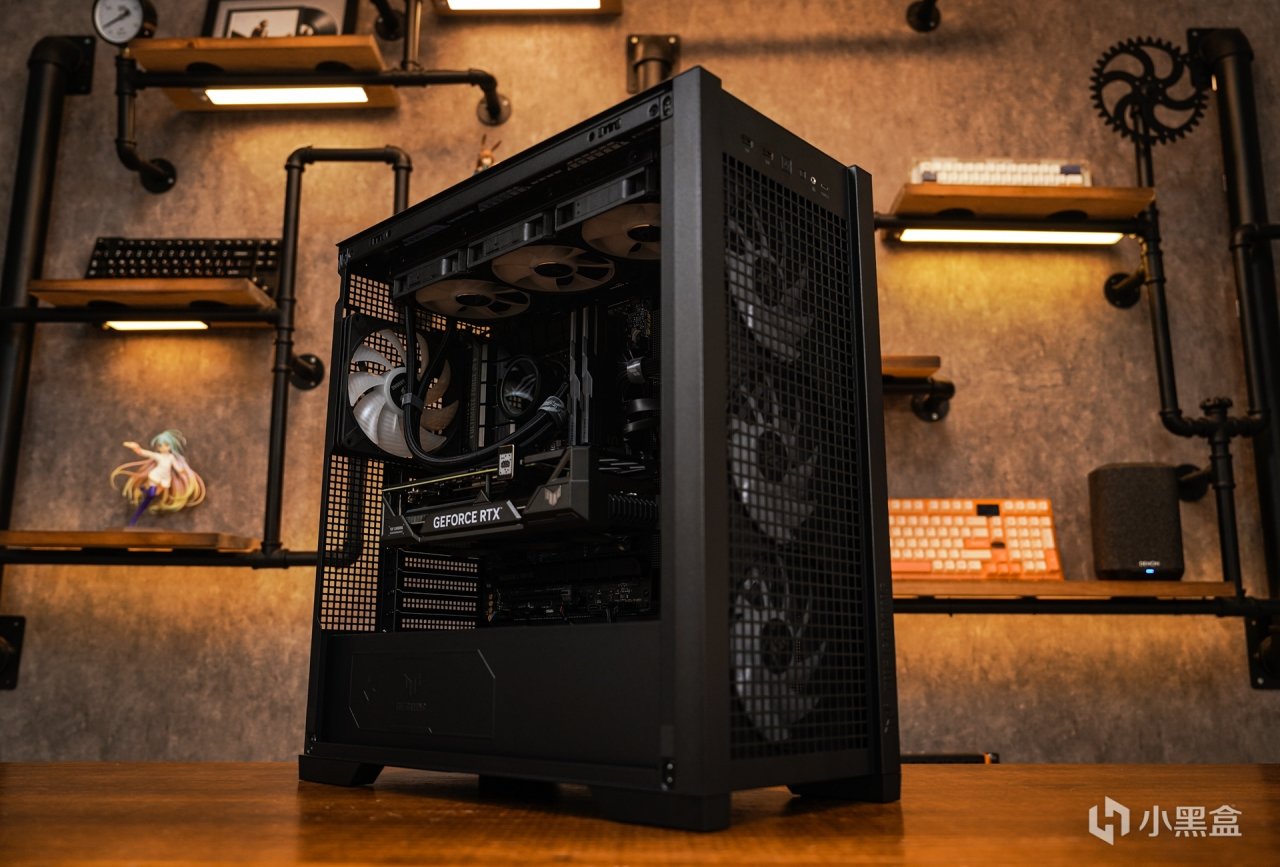

桌面效果在開篇已經有完整的展示了，在主機展示部分就會着重於外觀和內部的展示。雖然這次使用的並不是TUF BTF背插系列的硬件，但是TUF302裝彈庫機箱是完全可以支持這套常規配件安裝的，總而言之“無線”背插有無線背插的特色，常規裝機應該更符合大多數玩家的需求使用。外觀上，黑色箱體對比白色箱體在配色上個人感覺應該用更爲鮮明的色調來搭配，這樣既可讓黑色箱體突顯它的純黑質感，又可讓對整體沉悶的黑色得到視覺差異的一種補充。

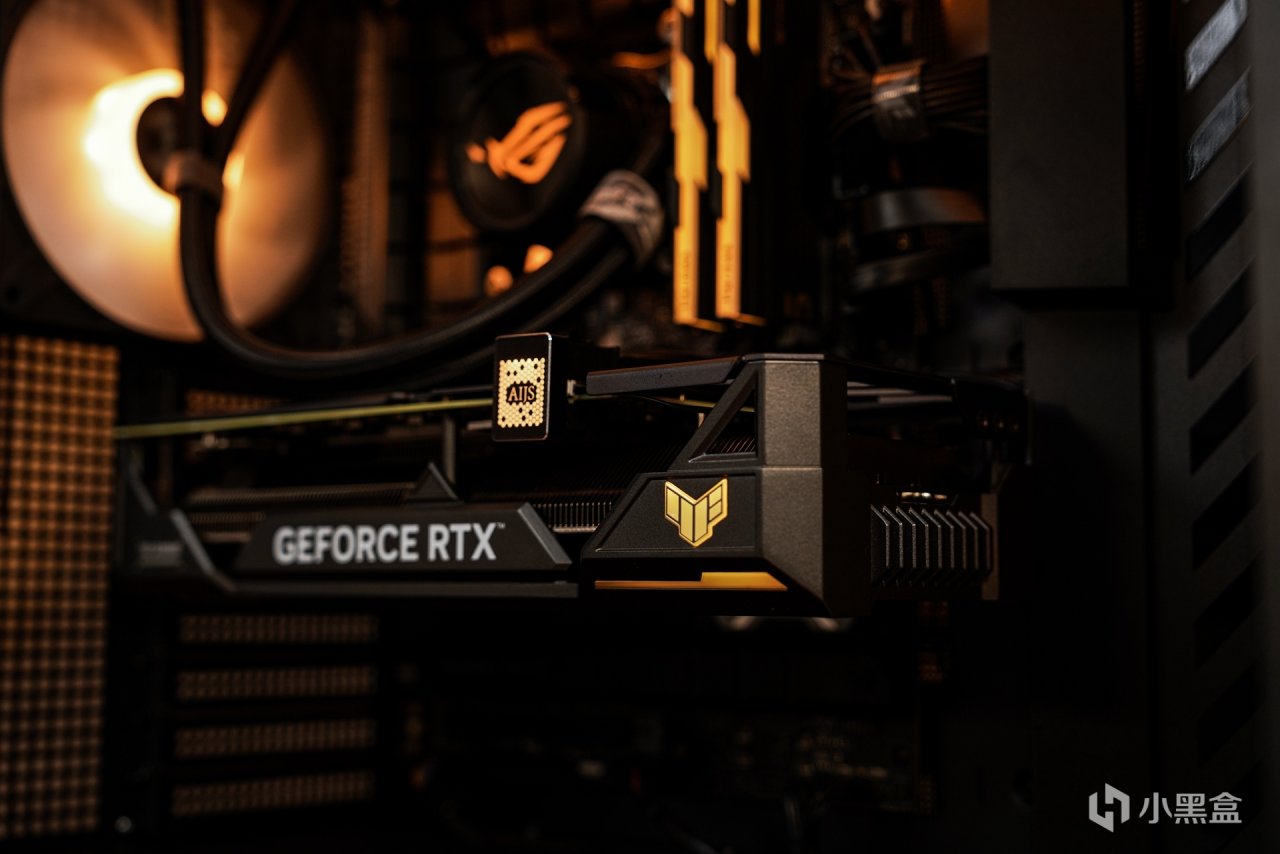

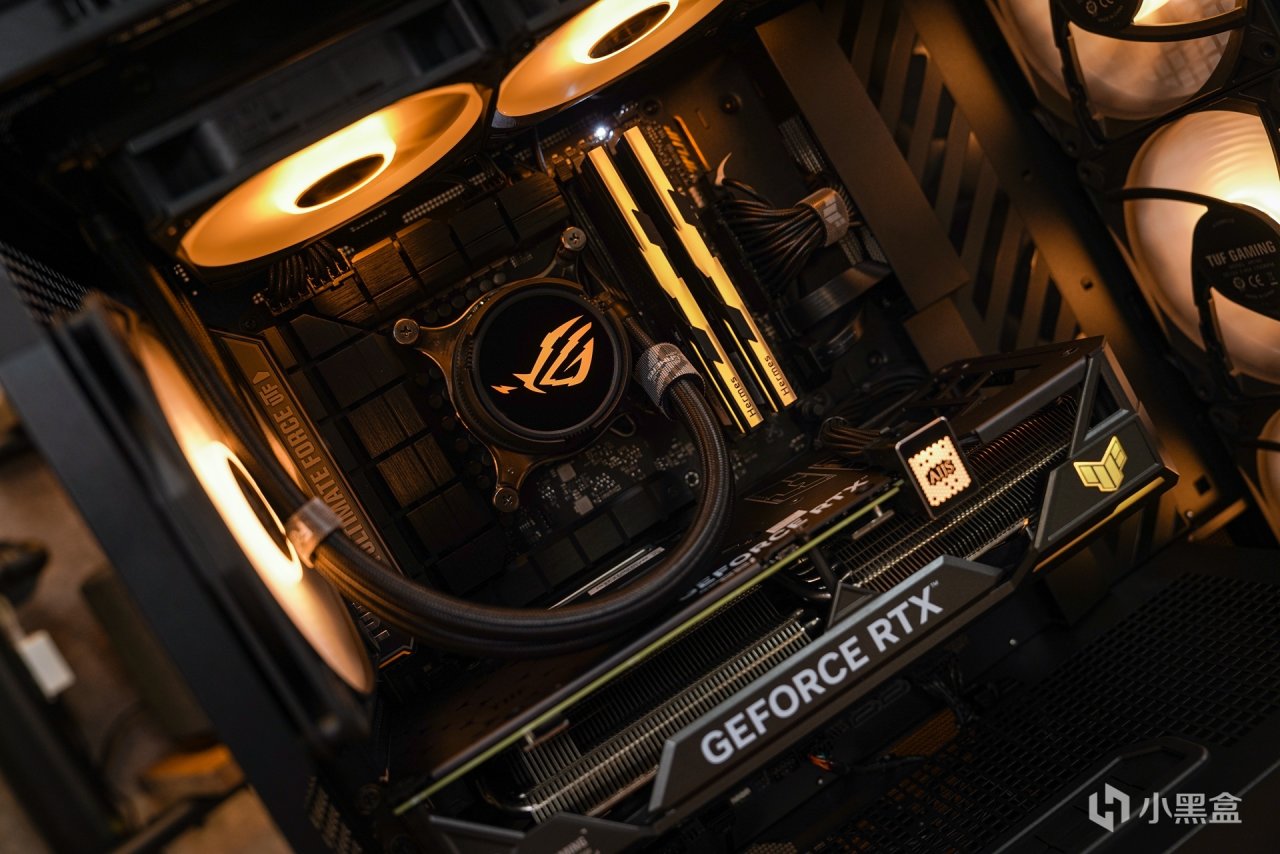

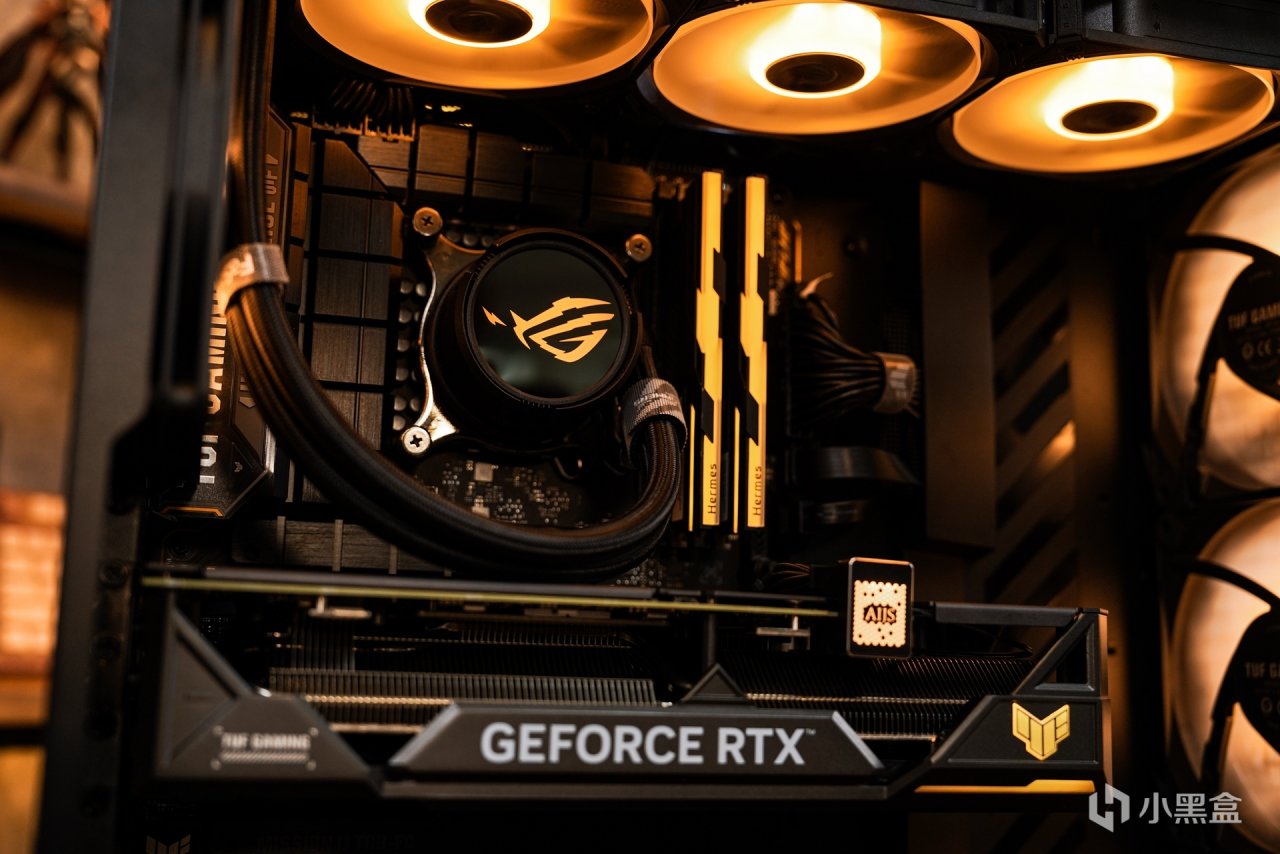

主機內部也是按照對應的色調調整的，亮機後可以看到協調一致的燈效襯托的氛圍感就展現出來了。黑金配色也和TUF系列產品色調定位是一致的，所以更直觀的還原出最經典的主機配色。

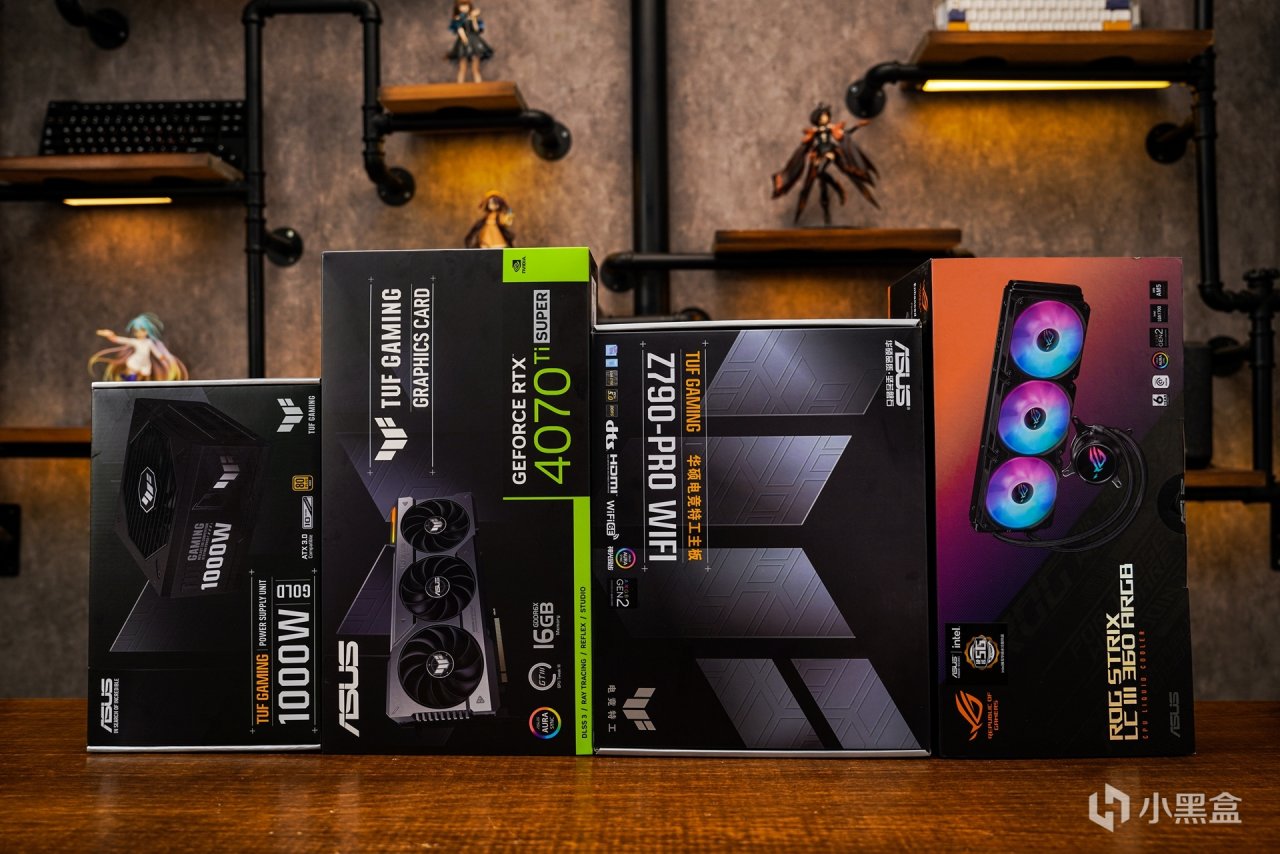

配置：

處理器：intel i5 14600K

主板：ASUS TUF GAMING Z790-PRO WIFI D5

顯卡：ASUS TUF GeForce RTX 4070 Ti SUPER 16G GAMING

內存：PREDATOR Hermes冰刃 DDR5 6800 48G(24G×2) C34 石耀黑

固態：BIWIN NV7400悟空 PCIe4.0 2Tb SSD

機箱：ASUS TUF 302 裝彈庫

電源：ASUS TUF GAMING 裝彈手1000W 金牌全模組電源

散熱：ASUS ROG STRIX飛龍三代360 ARGB一體式CPU水冷散熱器

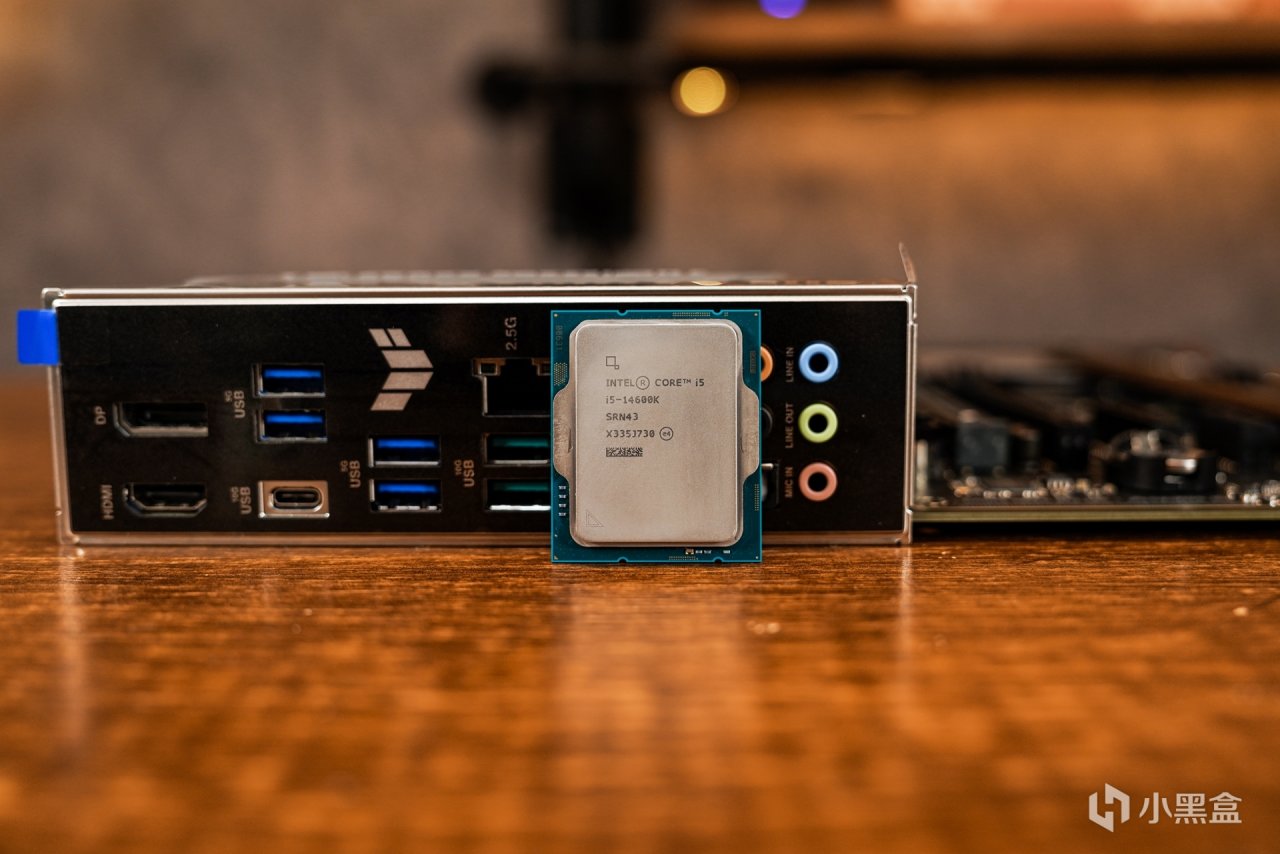

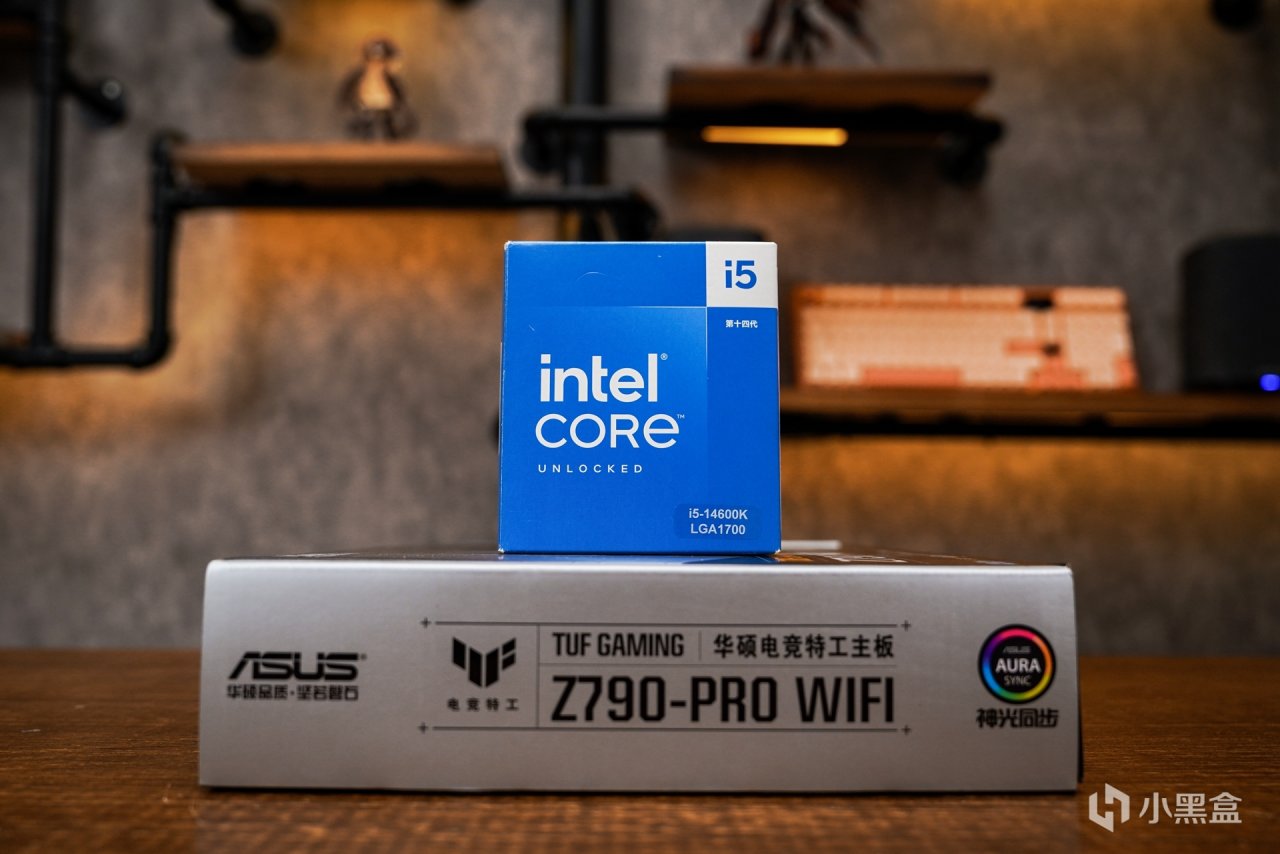

處理器：I5 14600K處理器。

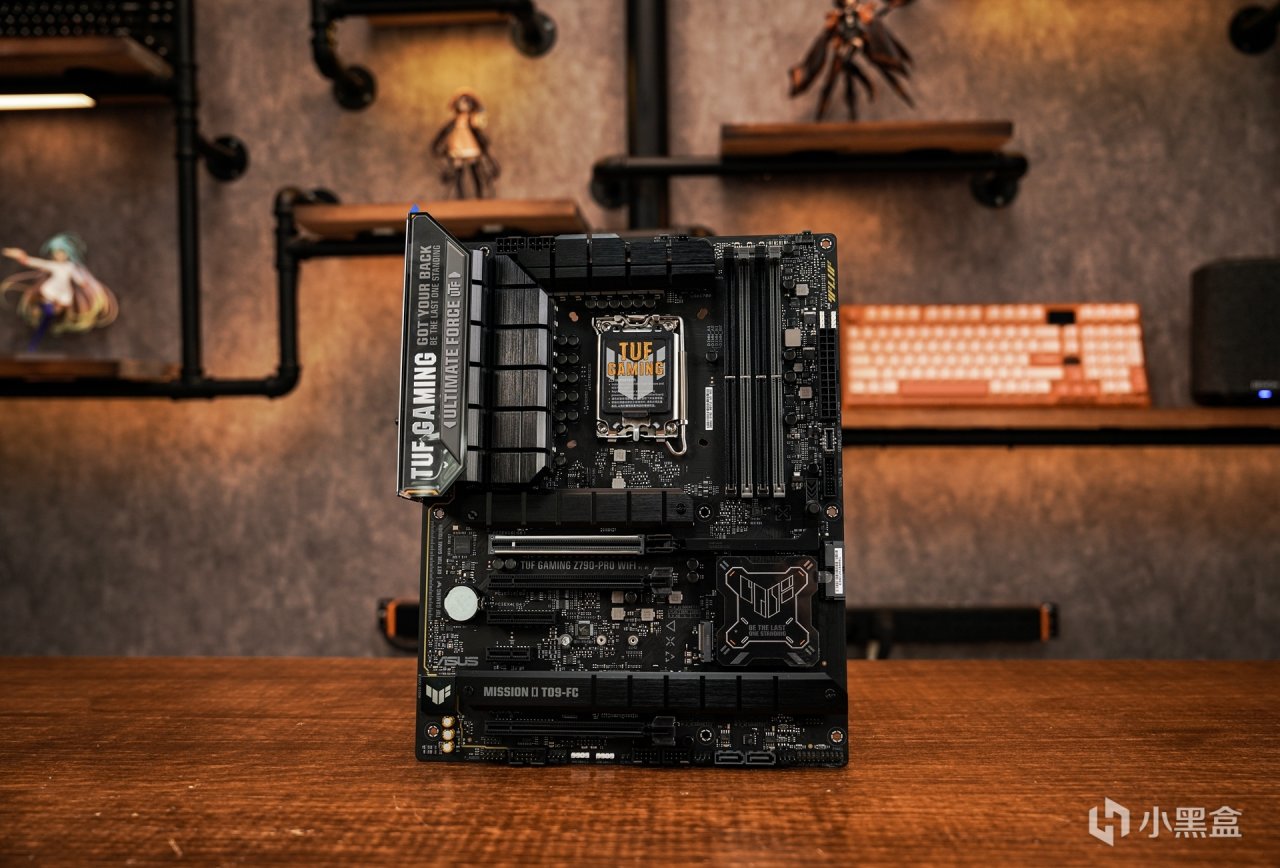

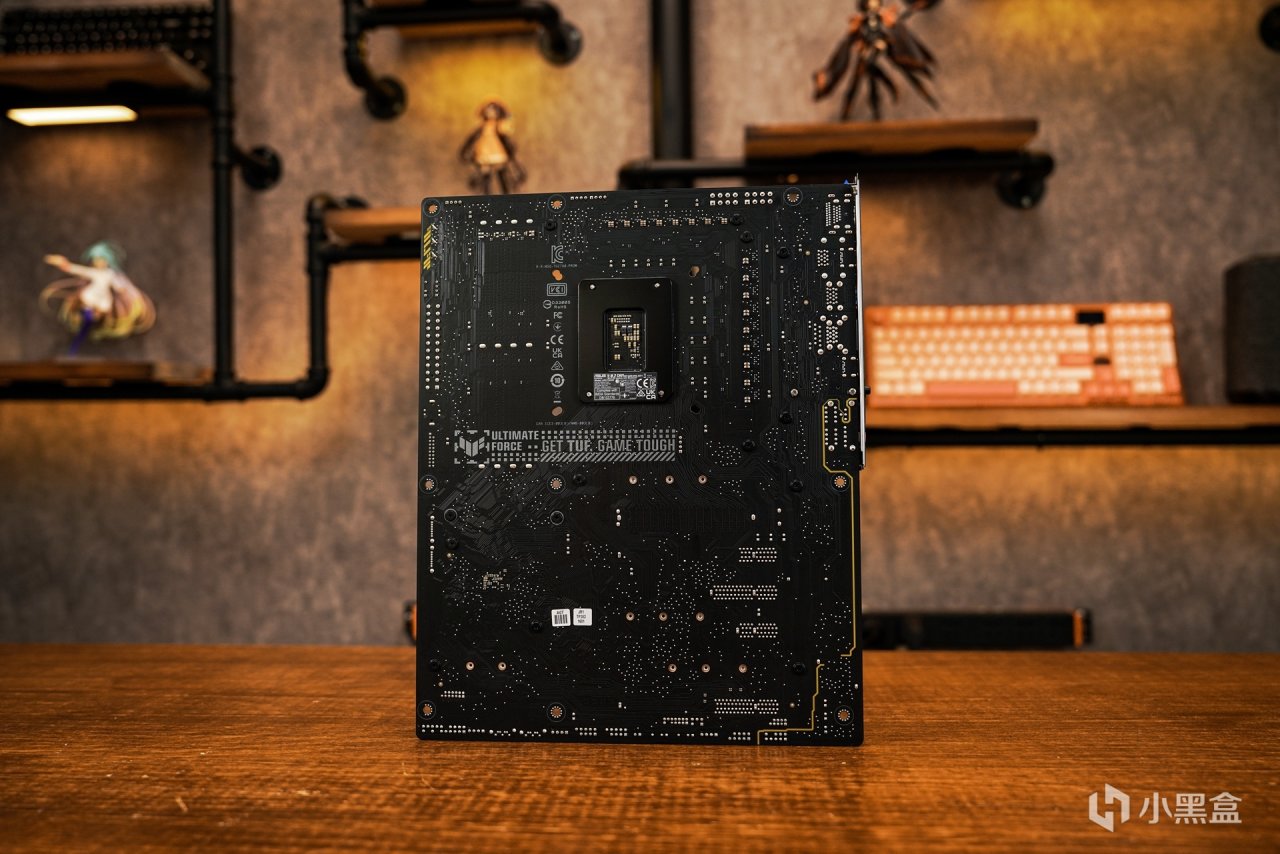

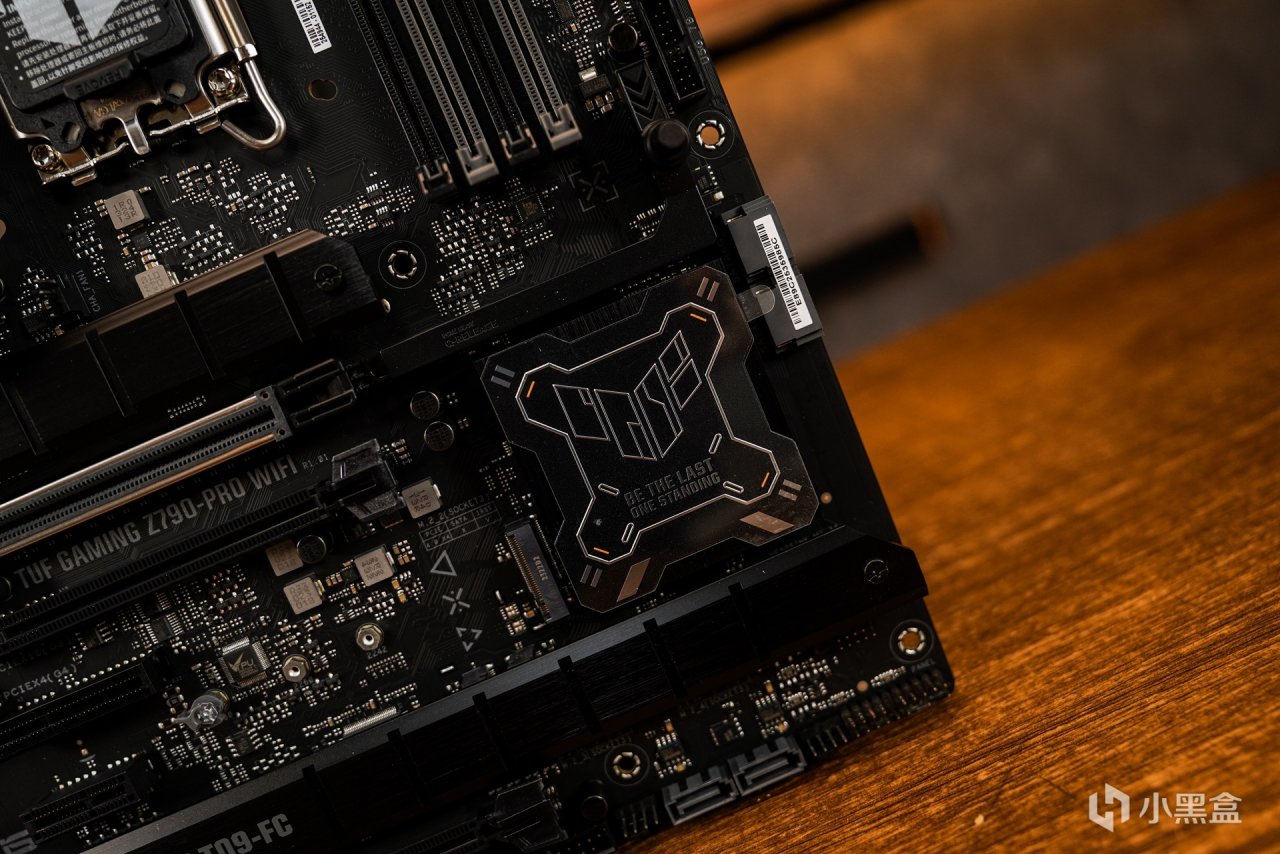

主板方面搭配上華碩TUF GAMING Z790-PRO WIFI D5，可以把其看作是TUF Z790-PLUS的強化升級版本。在主板定位上：走的是中端及主流定位，主打耐用可靠。外觀上，兩者還是有有各自的不同。板型尺寸都是同屬ATX板型。採用極簡的幾何設計元素來表達TUF GAMING系列主板的硬派形象，採用全新的TUF GAMING LOGO標識，利落的線條大大提升了主板的科技感。

在TUF Z790 PLUS原有的16+1（60A）再增加一組AUX輔助供電設計，組成16+1+1（60A）相組供電。CPU供電組也採用了雙8PIN供電設計，在內存優化方面採用OptiMem II 內存優化技術，支持XMP頻率最高可到7800MT/s，最大容量也增加到192GB內存容量支持。4 x M.2 2280 PCIe4.0 規格M.2 插槽足以滿足日常在存儲上對於M.2接口的需求了。

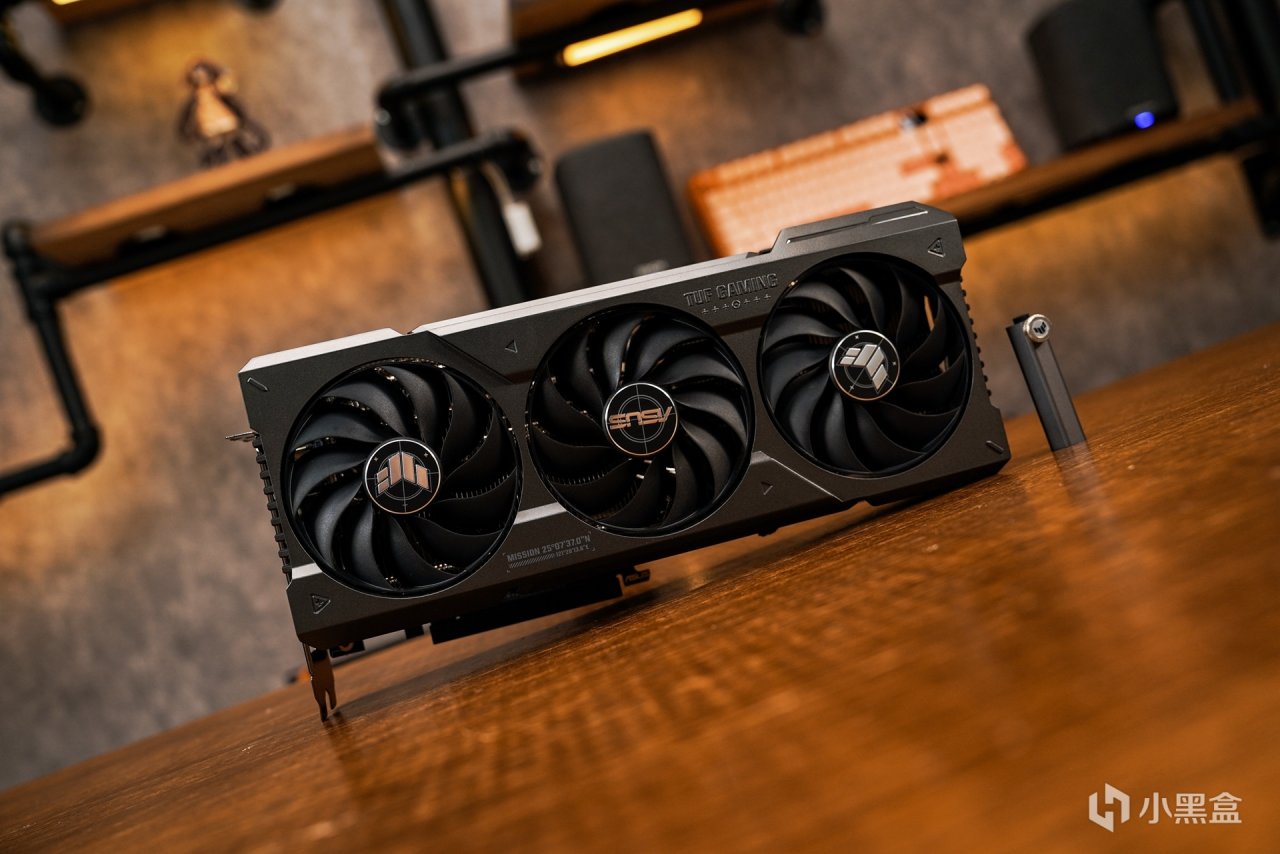

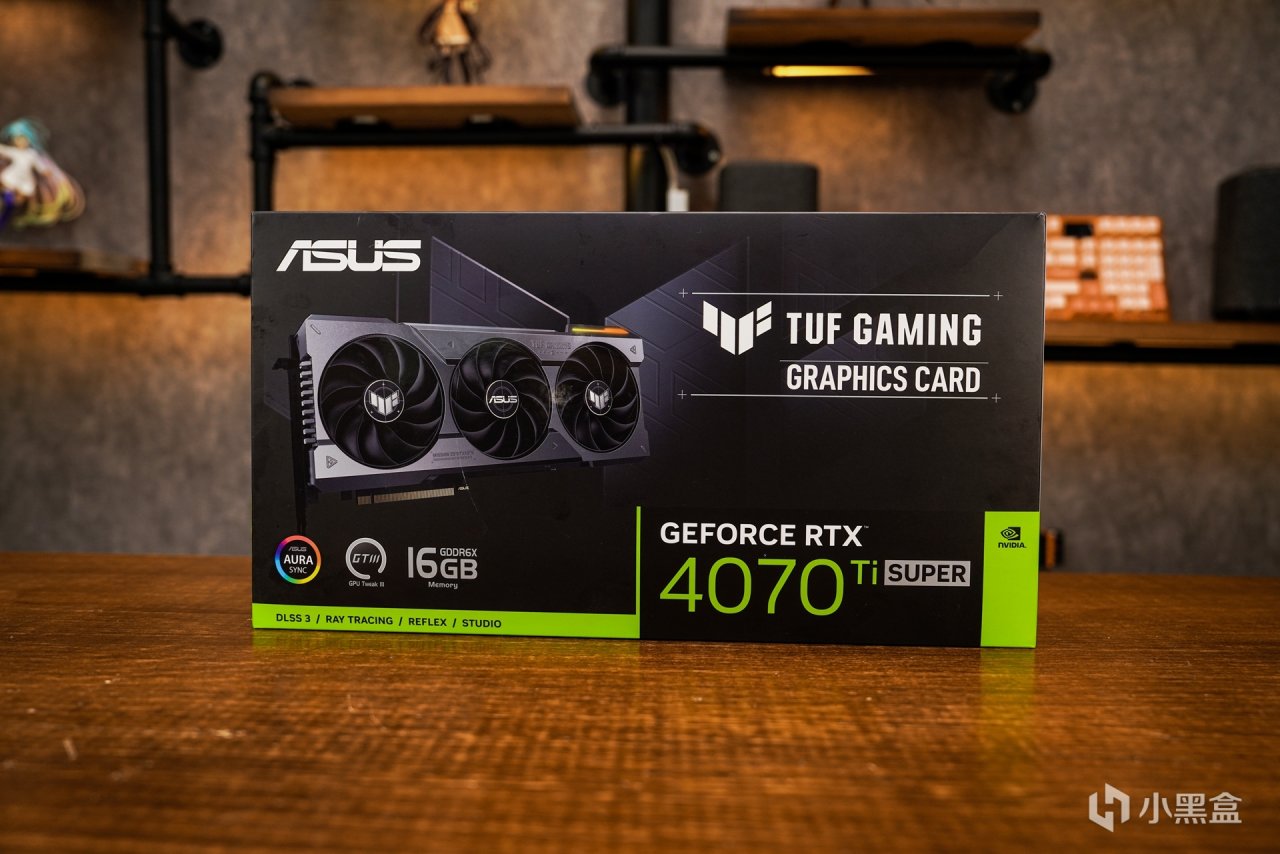

顯卡：TUF GeForce RTX 4070 Ti SUPER 16G GAMING。在包裝上和其它款的TUF也基本一致，TUF4070Ti S採用的是AD103核心，TDP功耗和RTX4070Ti是一致的均爲285W熱功耗設定，CUDA核心對比4070Ti 7680 提升至8448。接近RTX4080 85%的性能比例。顯存容量提升到16GB，對比4070Ti的12G又有明顯的優勢，主要還是顯存位寬由4070Ti的192位，調整到256位。

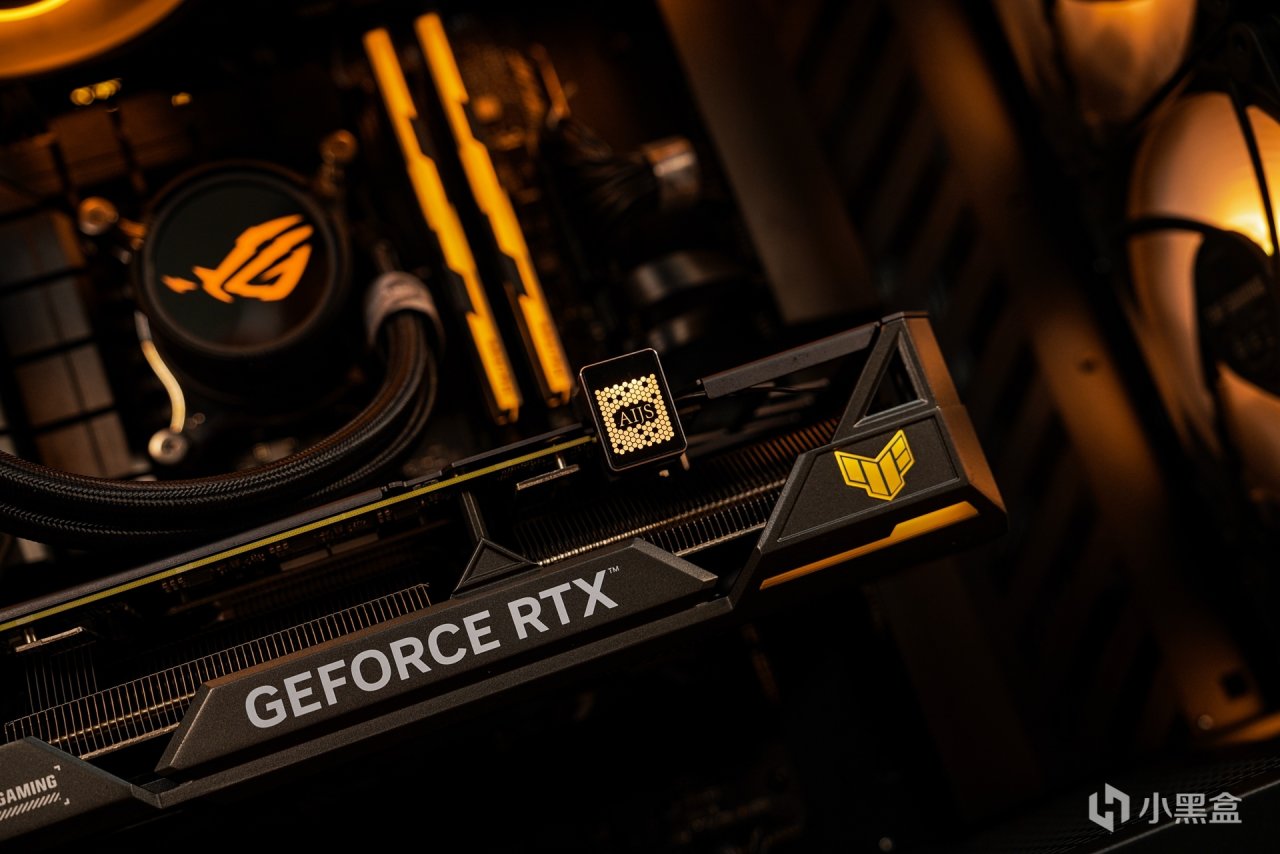

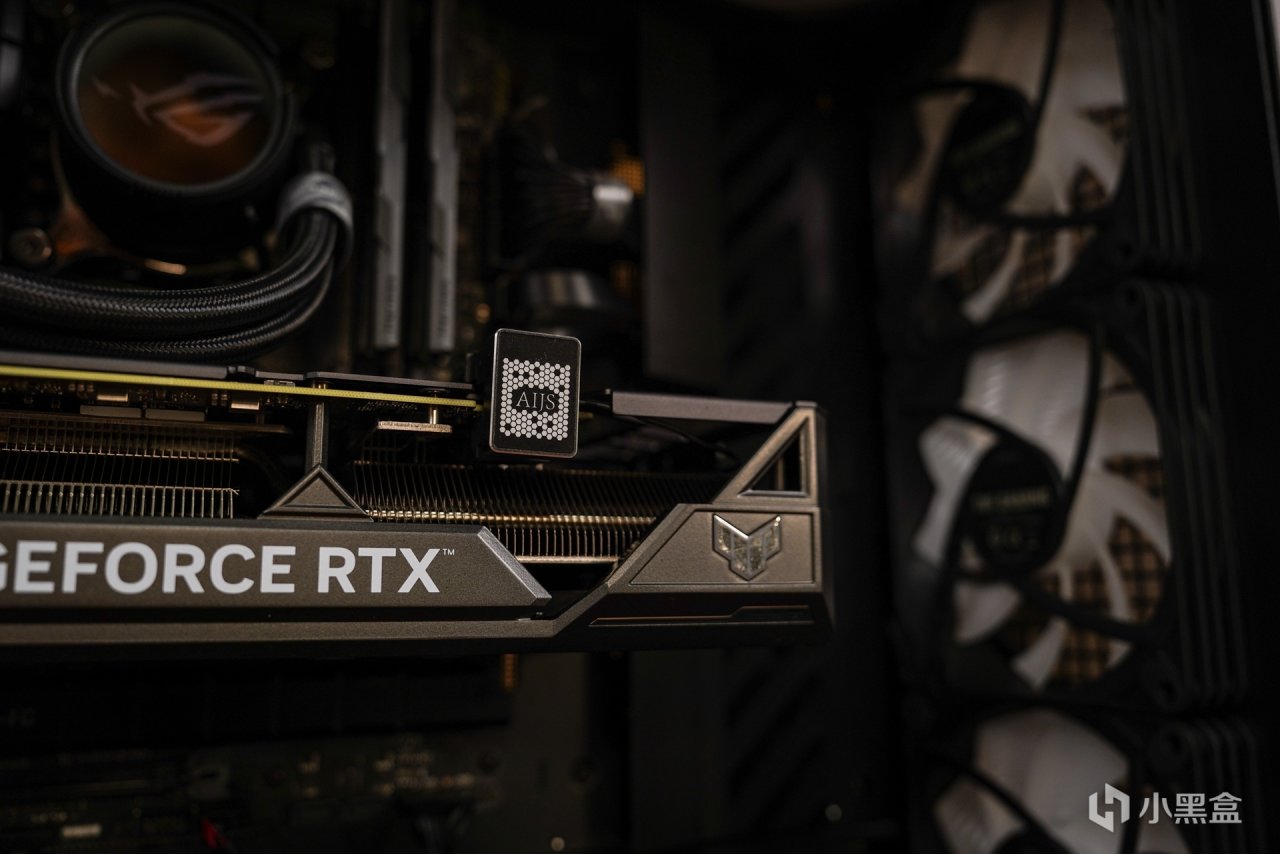

在顯卡外觀設計上和40系其他款式的TUF一樣的軍規化的外觀設計風格，散熱馬甲全金屬材質打造，啞光黑配色，磨砂的質感，表面 TUF GAMING 英文名及華碩總部座標點綴。4070/4070S的長度爲303MM，而4070TI/4070Ti S顯卡整體長度爲 305MM，顯卡正面搭配三個 Axial-tech 軸流風扇，支持全高阻隔環，能大幅提升靜壓，另中間風扇與兩側風扇爲正逆轉動設計，可以減少空氣亂流，提高散熱氣流利用率，並且支持低負載停轉技術，在低負載狀態下讓風扇進入更高效的降噪運行。

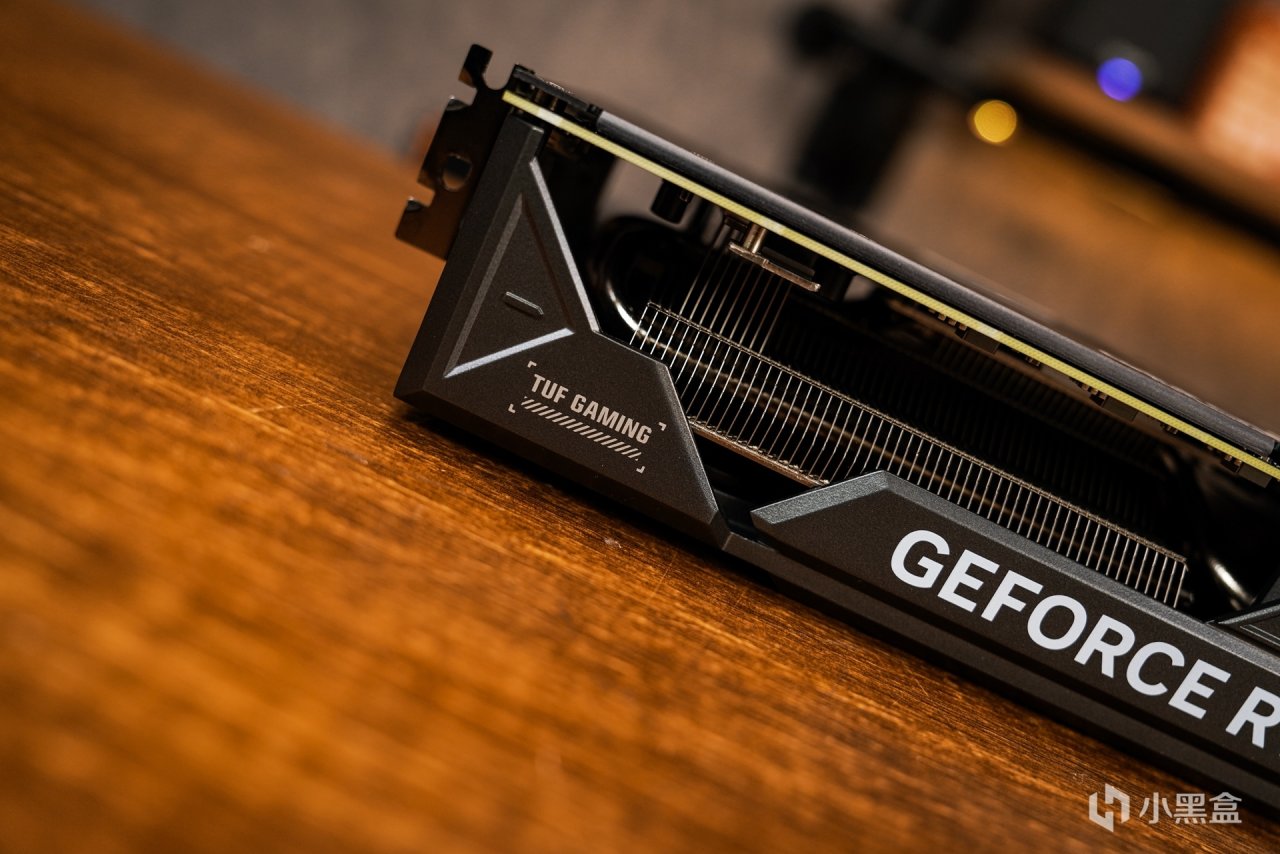

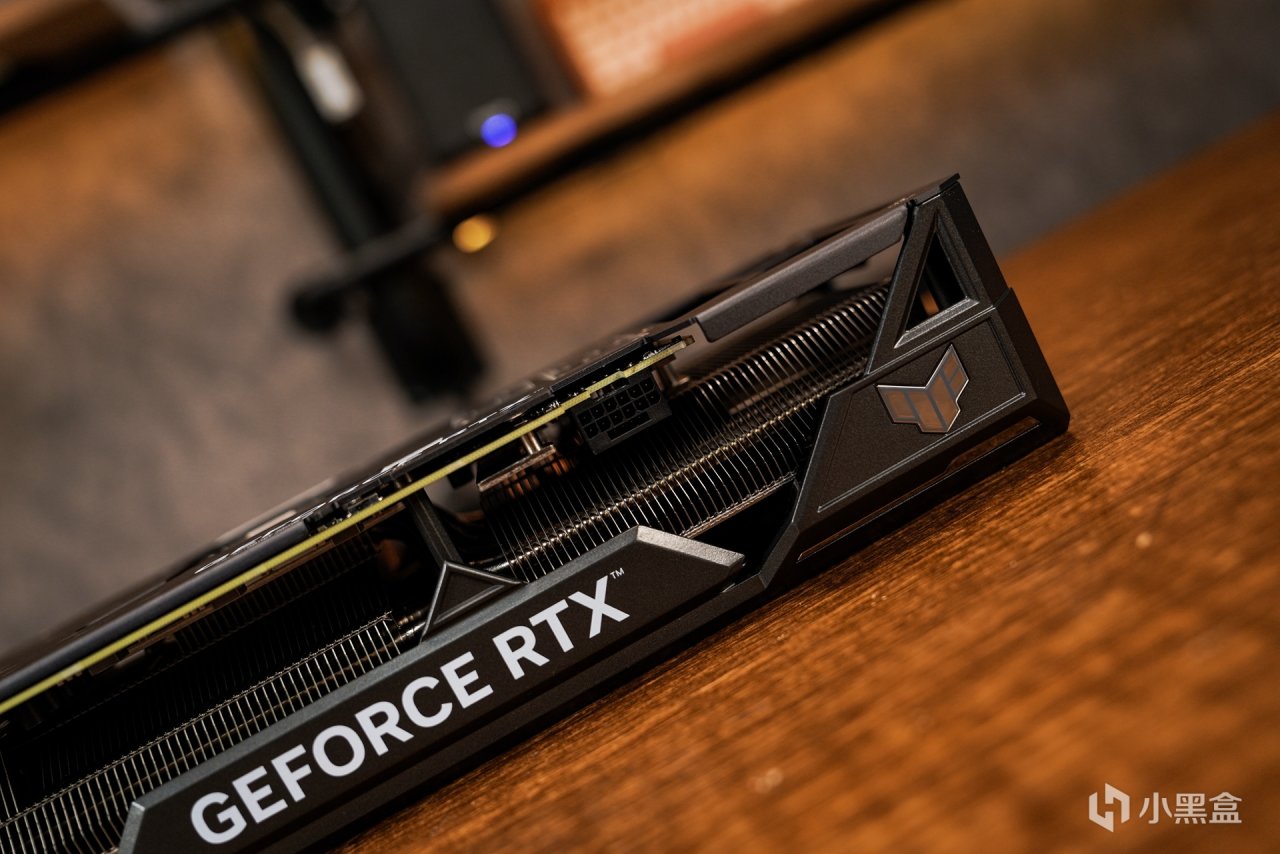

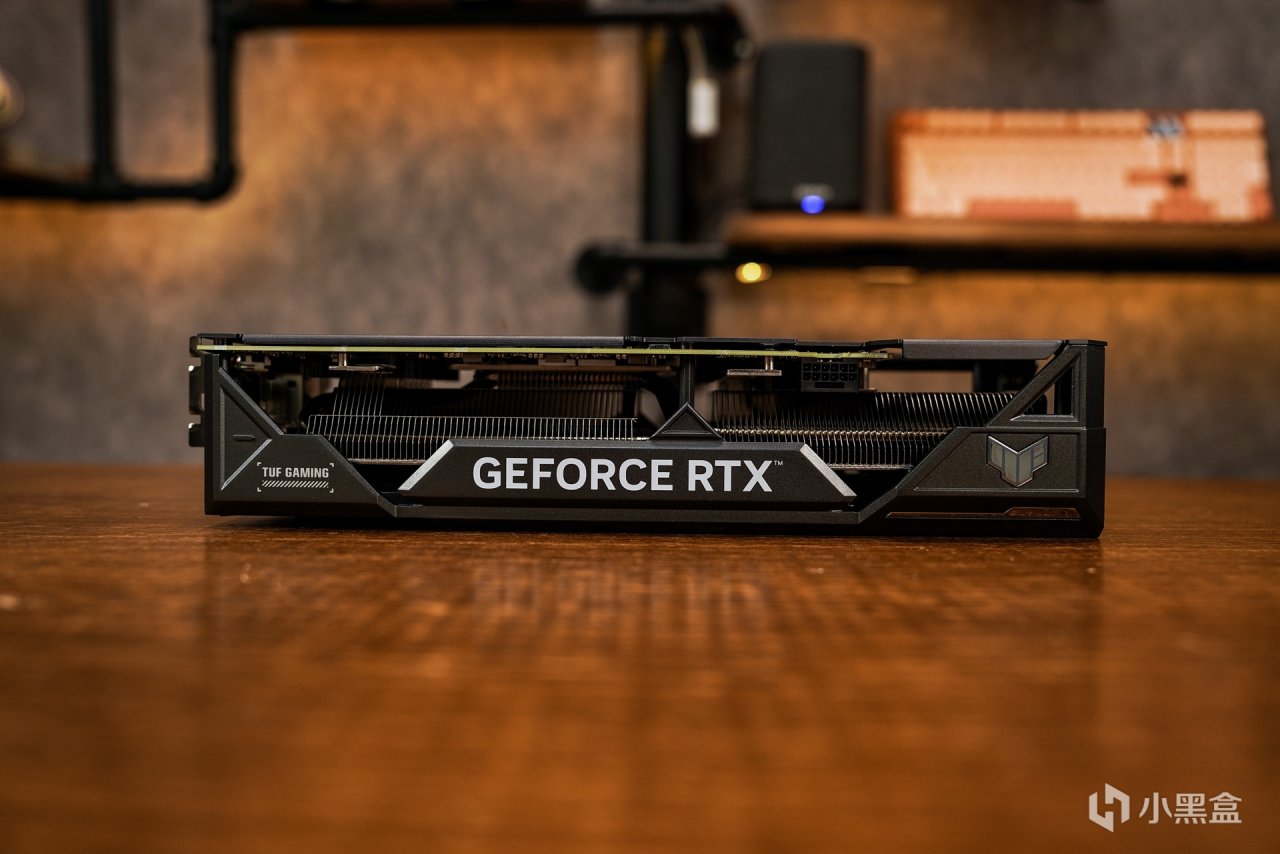

顯卡採用的是上下均爲大面積的鰭片外露散熱設計，依然採用的是傳統的兩段式散熱模塊佈局，側面馬甲厚度約64mm。整卡採用高質量的壓鑄金屬護蓋和鋁製背板可防止 PCB 彎曲，並設有大面積的通風口，進一步提升散熱效果，依然採用3.25槽位設計。

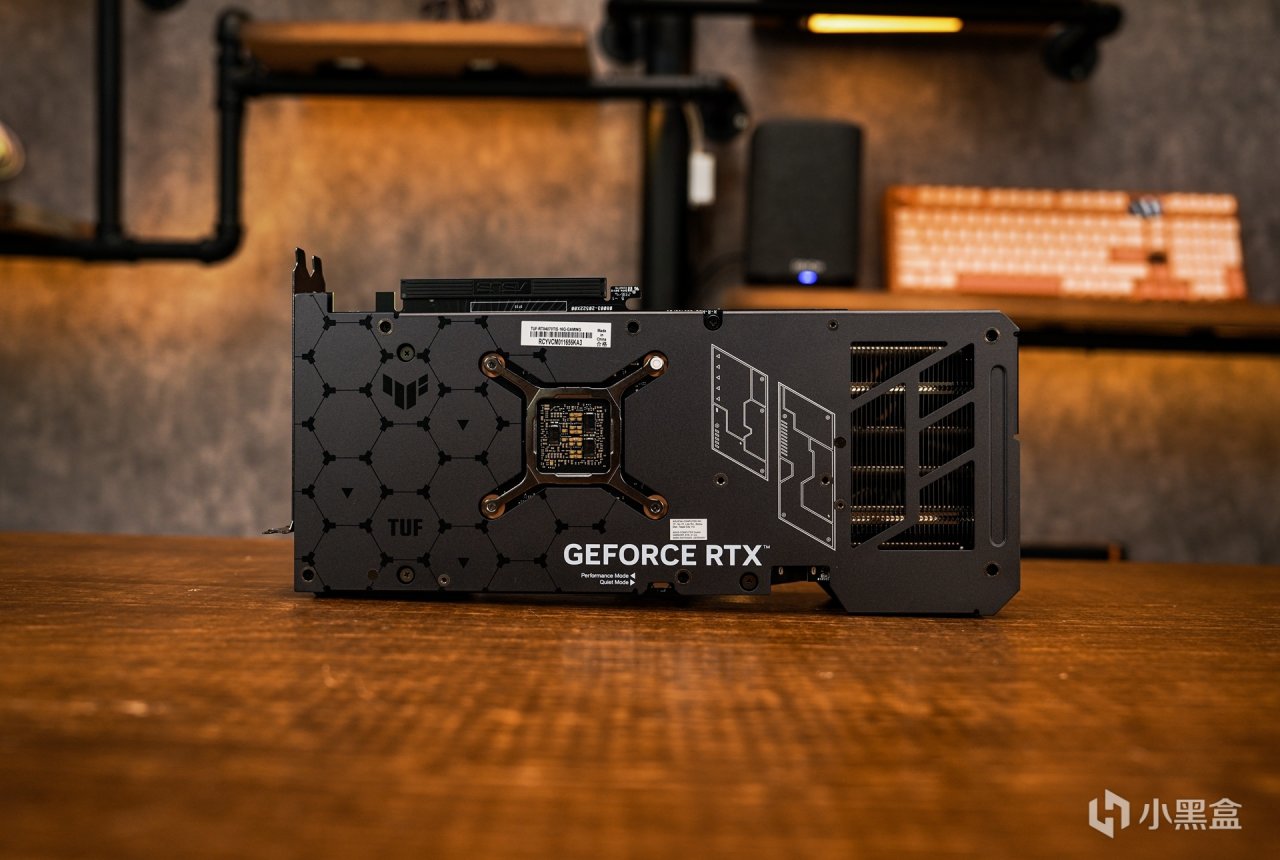

背面的金屬背板，也是採用和正面一樣的啞光黑配色+磨砂質感漆面，覆蓋型均熱面板上的 TUF 元素及相關圖形文字修飾，尾部大面積的鏤空，開孔樣式呼應表面圖案，形成一個 TUF 圖形 LOGO ，開孔可有效提升背面的散熱效率。雙BIOS設定，對比OC版本也只是相差30的頻率差距，這一點點頻率性能差距基本可以忽略不計，超頻模式: 2640 MHz/默認模式: 2610 MHz (加速)。

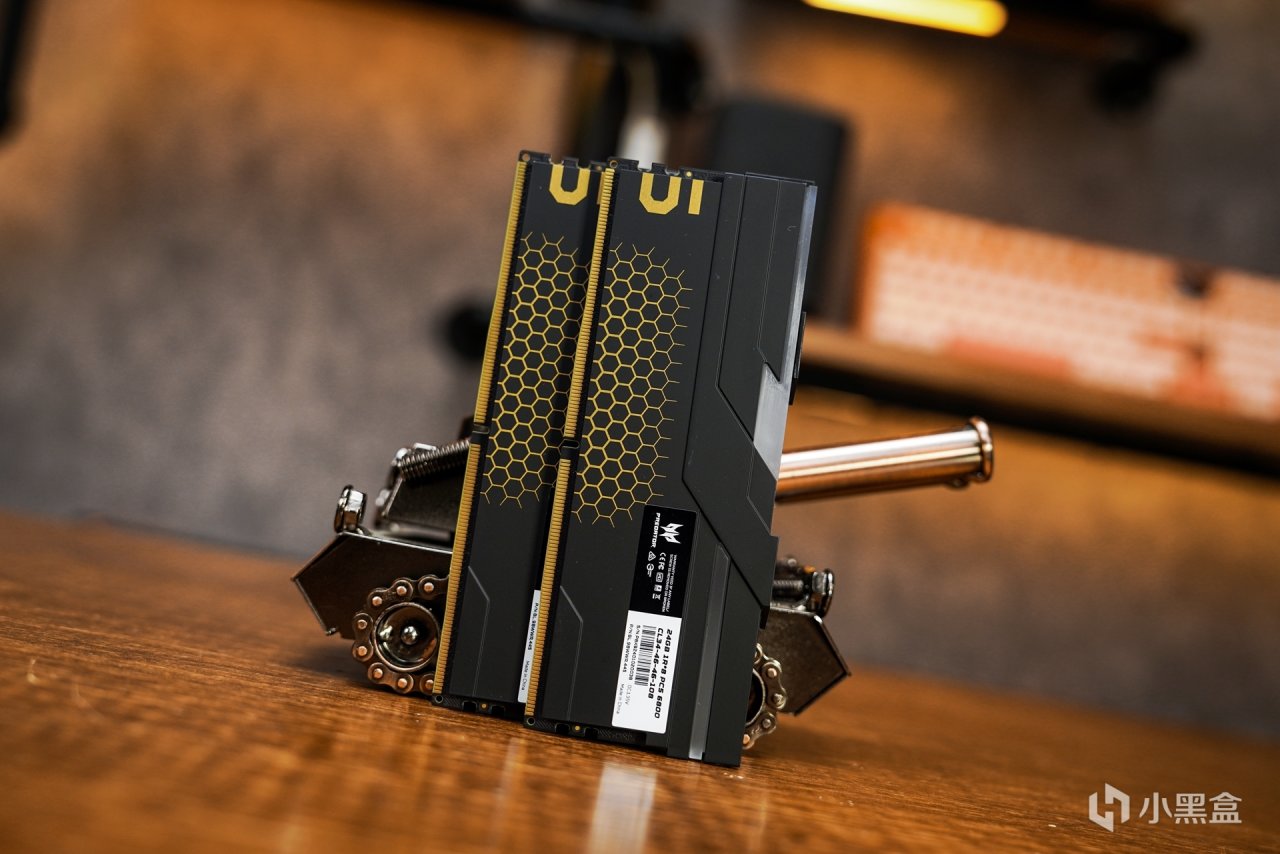

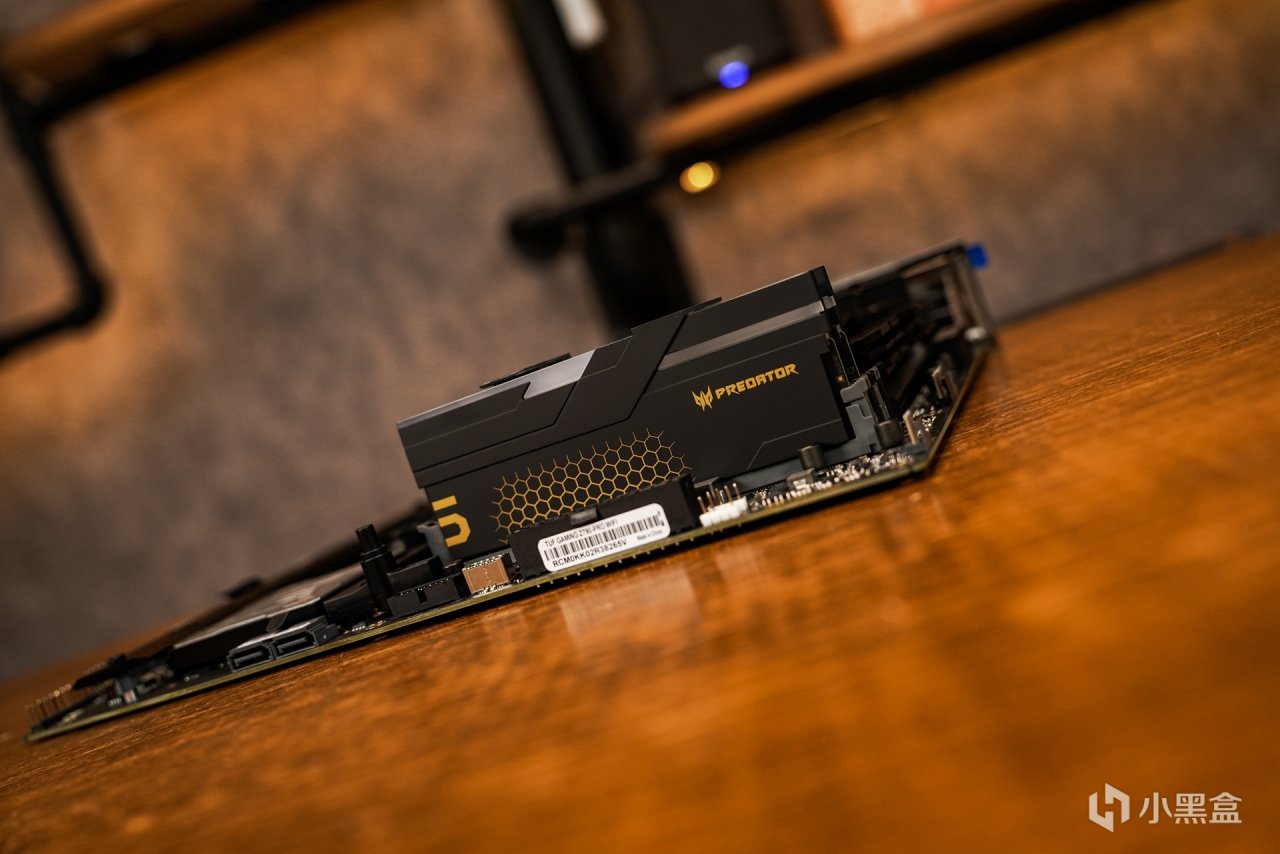

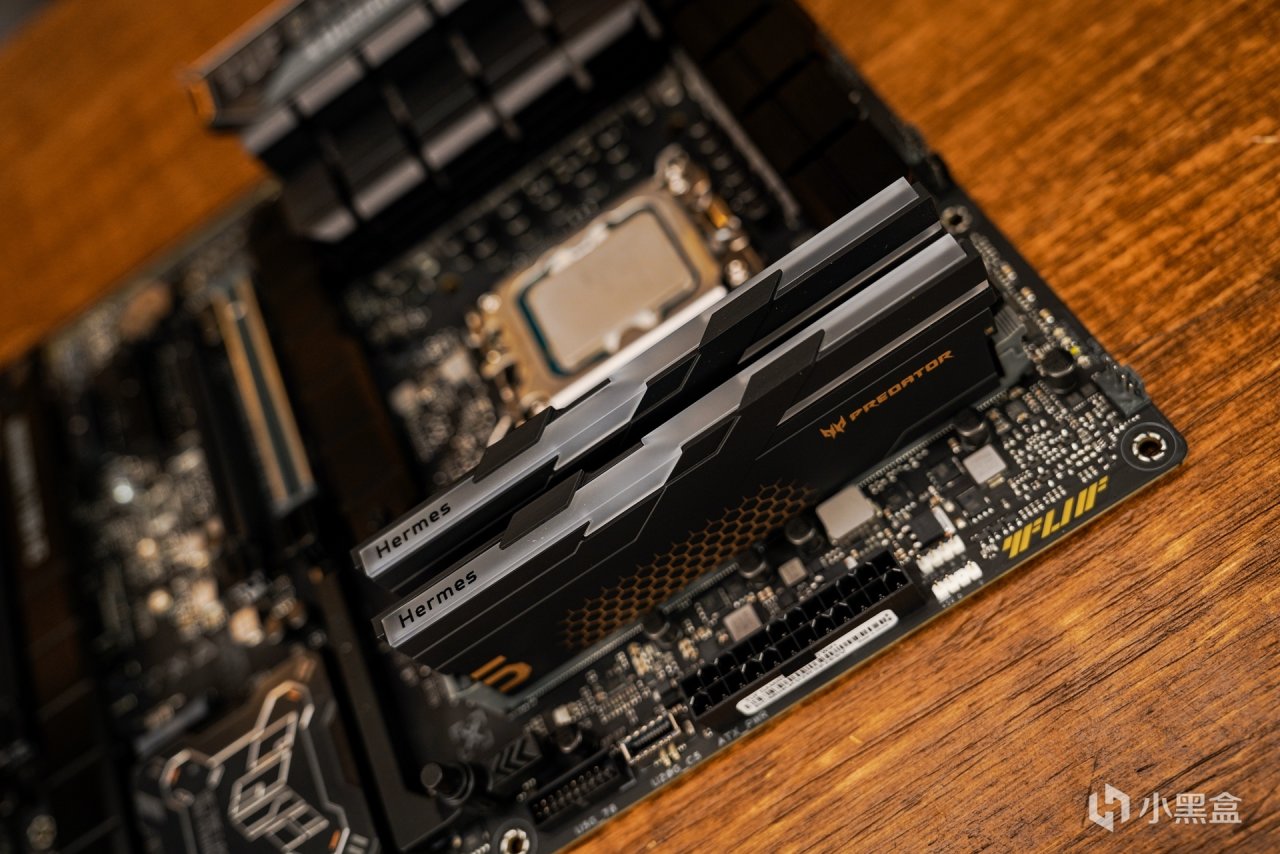

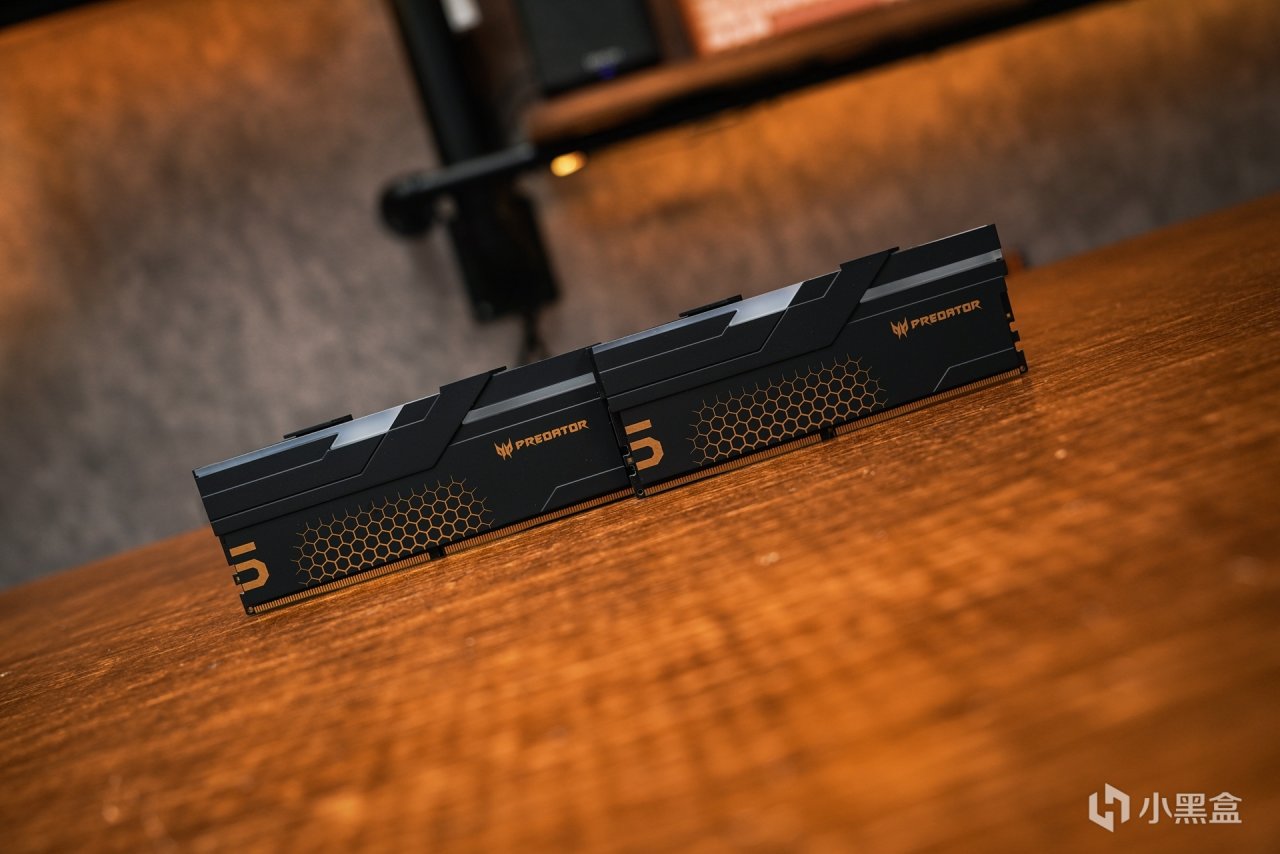

內存：PREDATOR Hermes冰刃 DDR5 6800 24G*2。這款內存定位高端超低時序電競內存，所以在價格上也是略高於市面同類產品，畢竟是宏基旗下的旗艦級系列產品。極具工業風設計搭配上和這次主題非常貼切的黑金配色散熱馬甲。

CL34-46-46-108時序，支持XMP3.0。對於追求極限超頻性能的玩家來說，這款內存還搭載全新PMIC電源管理芯片，具備不鎖電壓特性，支持ON-Die ECC糾錯功能等諸多特性，是一款超頻潛力股，搭配上擁有超頻潛力的CPU和主板的話在後續的可玩性也是極強的。貫穿式RGB燈條設計，並在裝甲兩側增加了導光條設計，點亮後可以提供更炫酷的立體燈效。燈條表面做了霧化處理，內部設置8個獨立燈光區域，支持1680萬色值和多種RGB燈效，並且兼容各家主板廠商的燈效軟件。

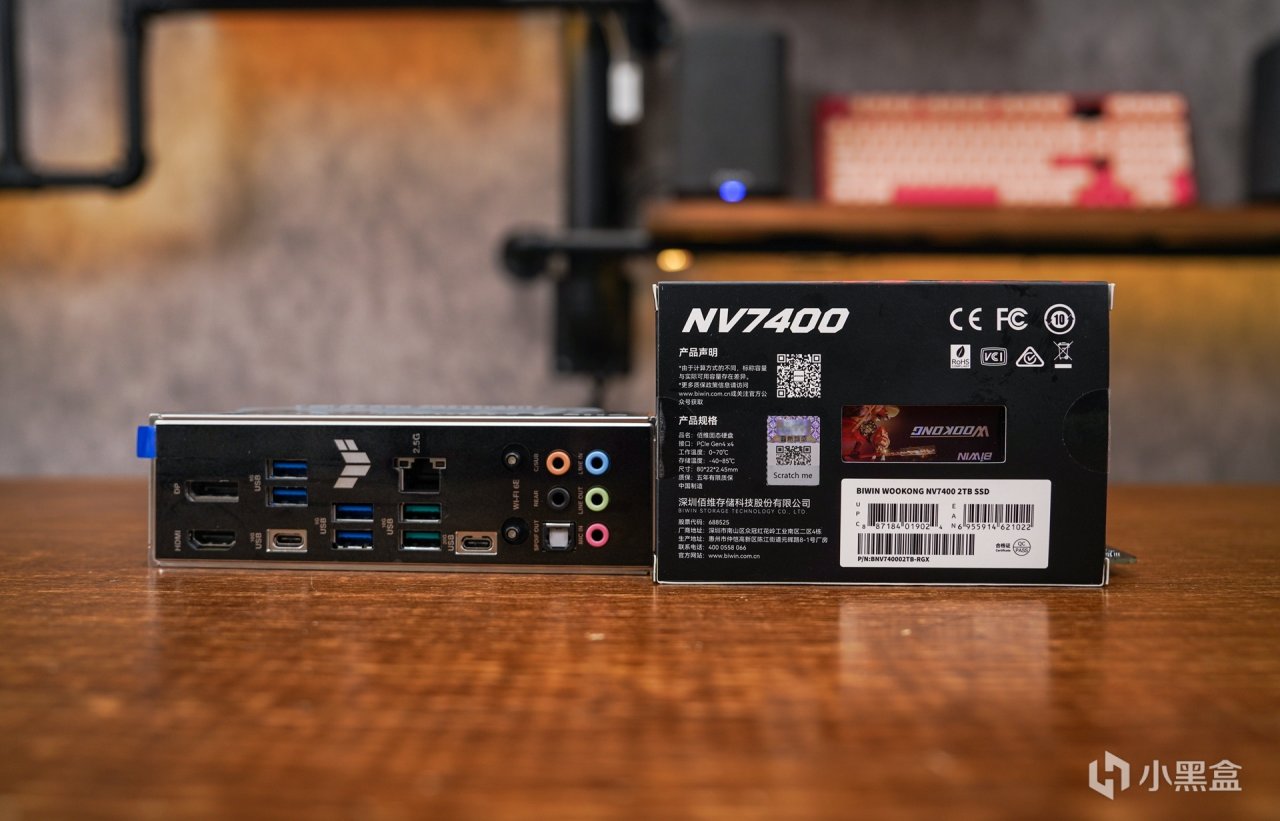

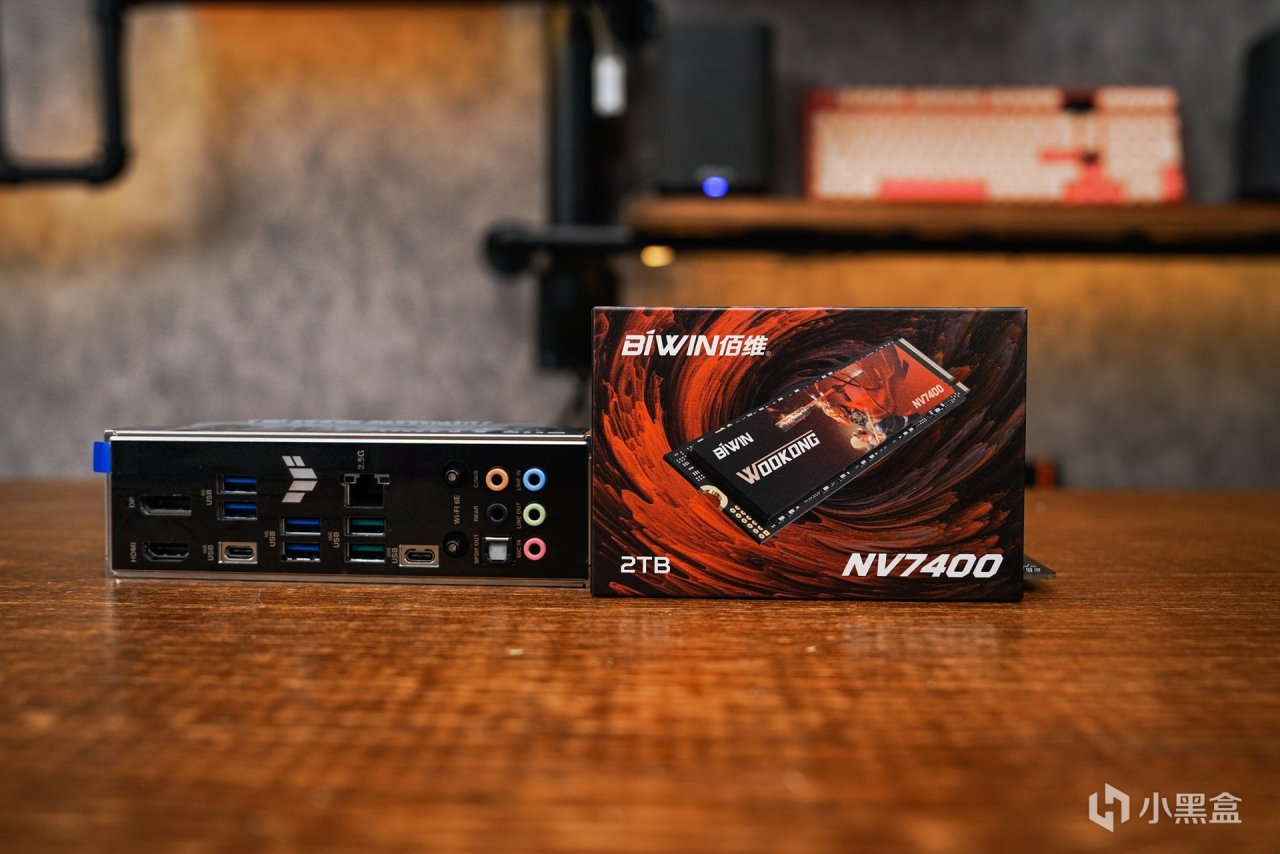

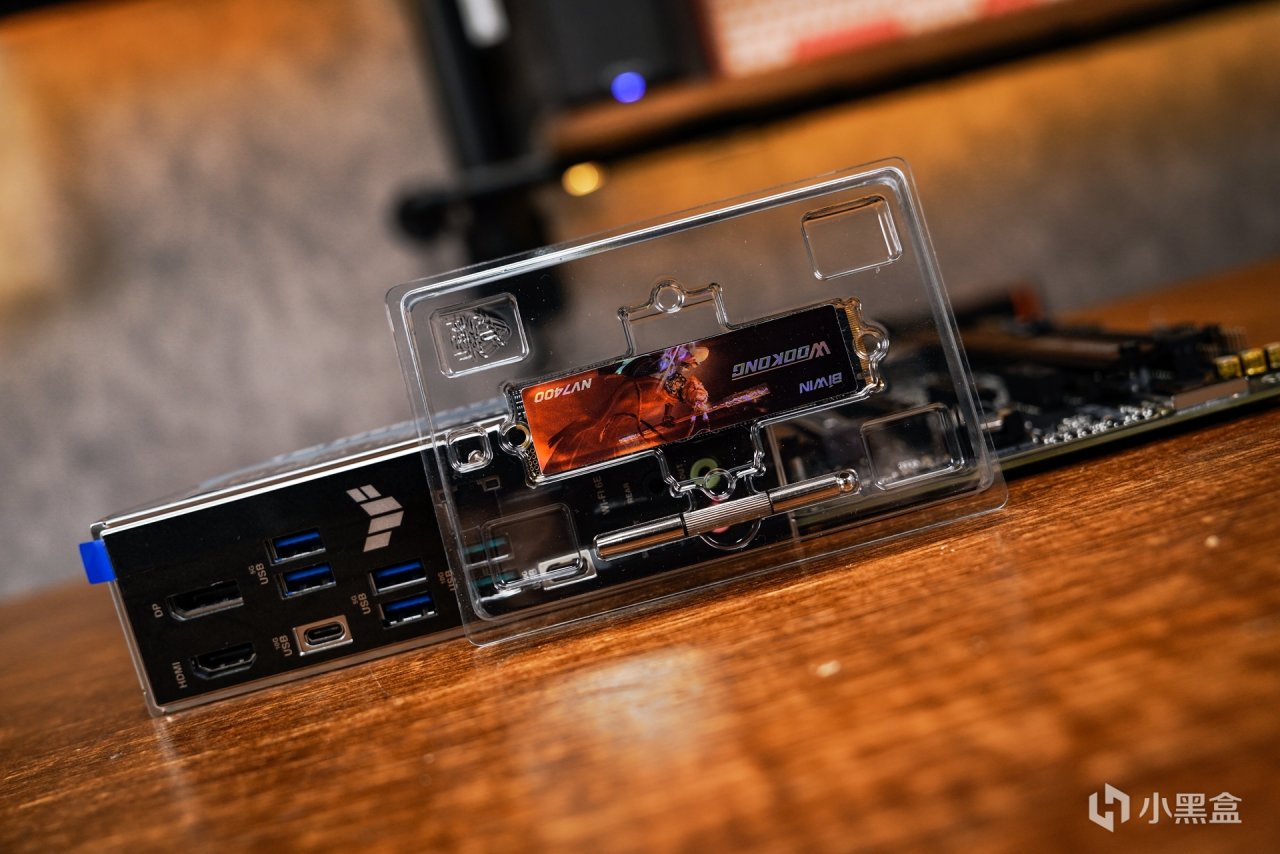

主盤：佰維NV7400悟空 PCIe4.0 2Tb SSD作爲副盤。這款悟空系列固態也是延續了國風的命名和設計，用了單面PCB設計，2280規格（長80mm，寬22mm，厚2.45mm）。可滿足包含筆電、遊戲機、PC設備等多設備的擴容需求，容量分別1TB/2TB/4TB。

主控：聯芸科技出品的MAP1602A-F3C是目前採用非常多並且技術成熟的國產自研PCIe 4.0 SSD主控，12nm工藝生產。讀寫性能：無需超頻即可達到2400MT/s，並且可實現四通道（無外置緩存）實測順序讀性能高達7400MB/s的PCIe 4.0 SSD主控芯片。順序讀取速度達到7450MB/s，順序寫入速度6500MB/s，隨機讀取寫入IOPS爲900K，2Tb容量的TBW可達2000TB。

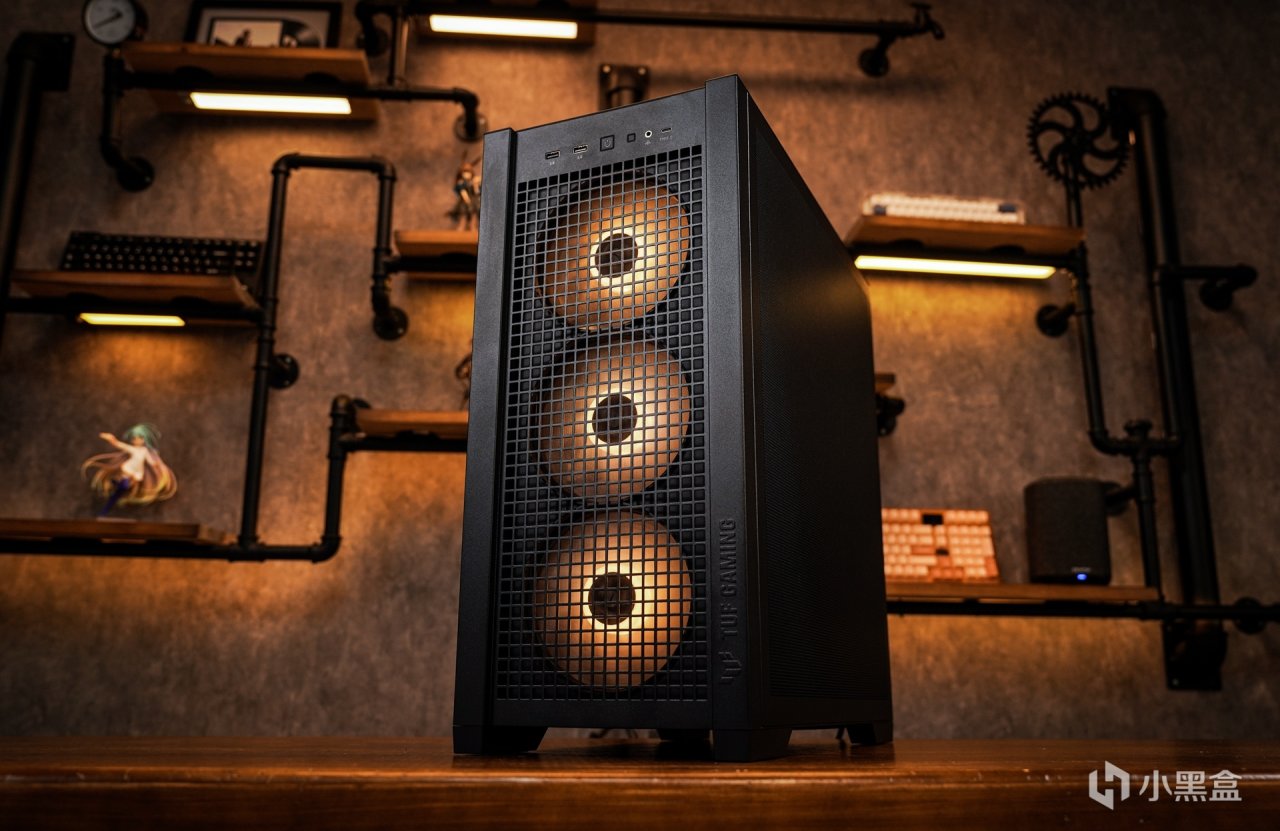

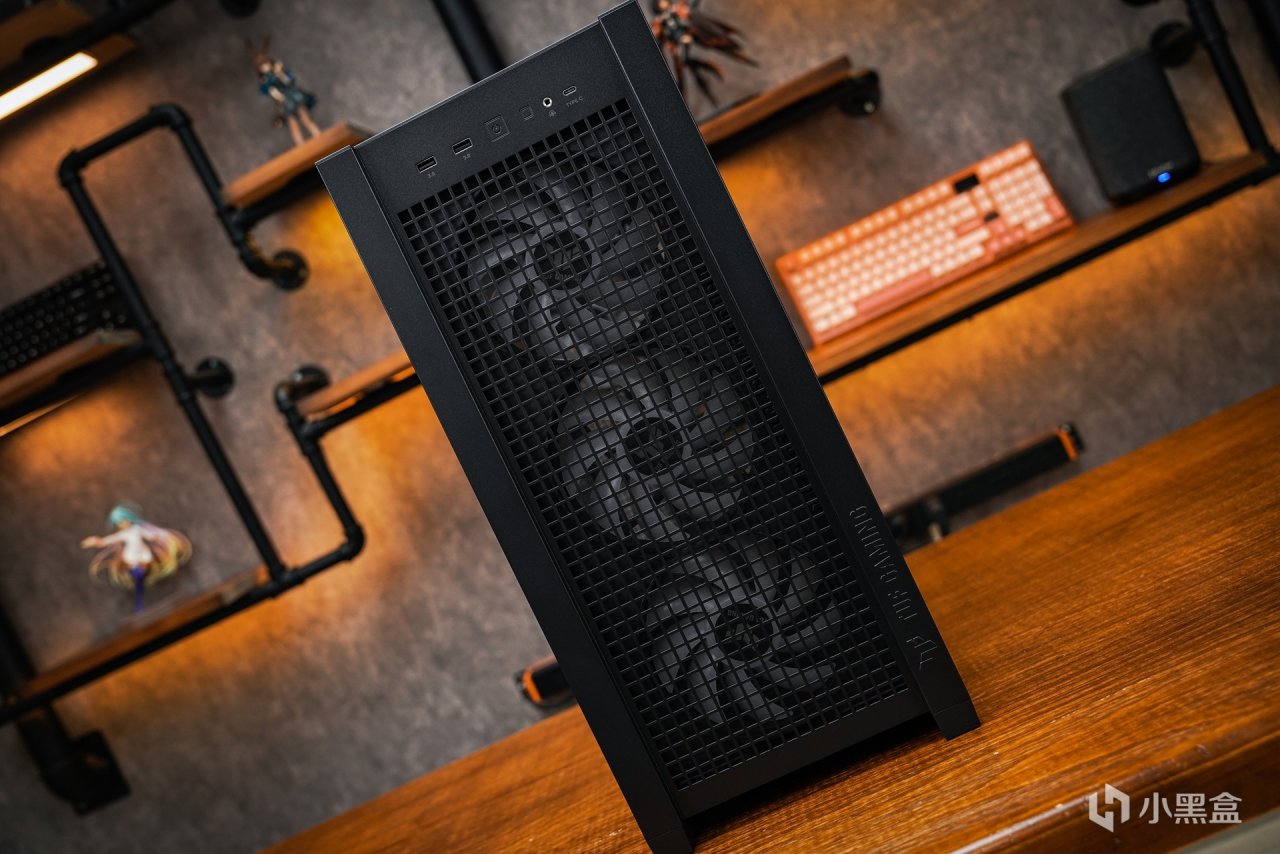

機箱：華碩新推出的TUF GAMING GT302 ARGB 裝備庫背插ATX機箱。這是華碩繼A21/23和TUF GT502後第四款支持背插硬件的機箱，尺寸：520x 235x 485 mm（長*寬*高），黑白二色可選。外觀採用簡約的MESH方形面板設計，全金屬+鋼化箱體做工非常紮實。前面板、頂板、背板均是採用彈扣易拆設計的大面積方形開孔格柵。

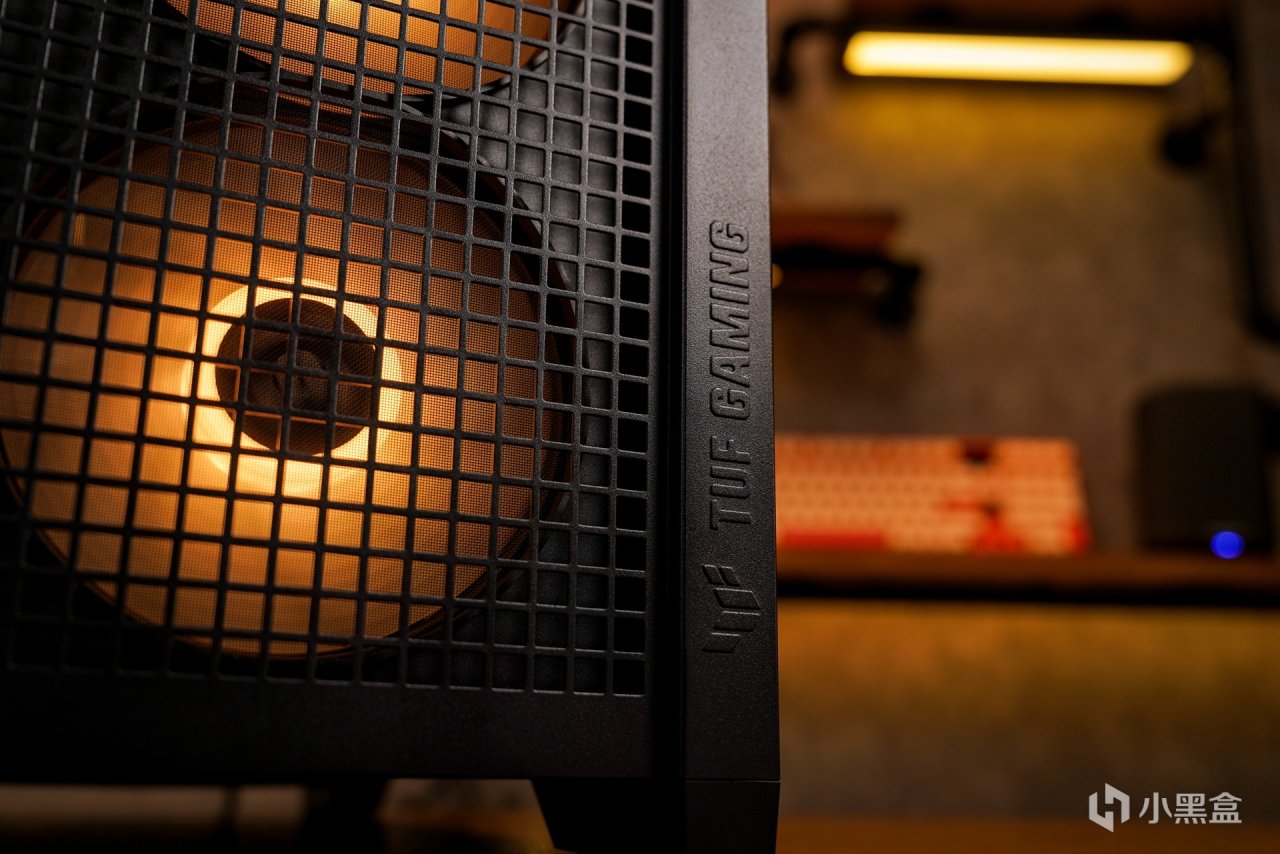

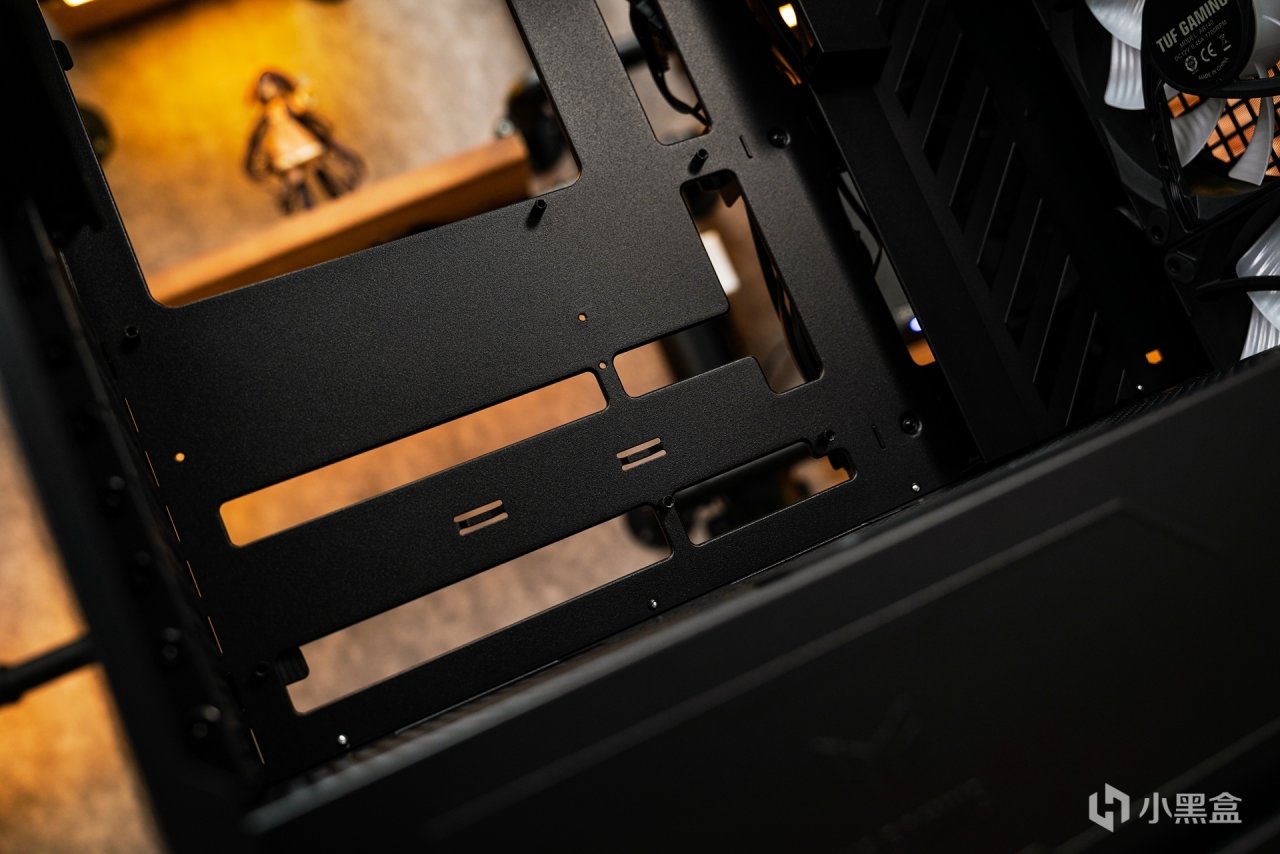

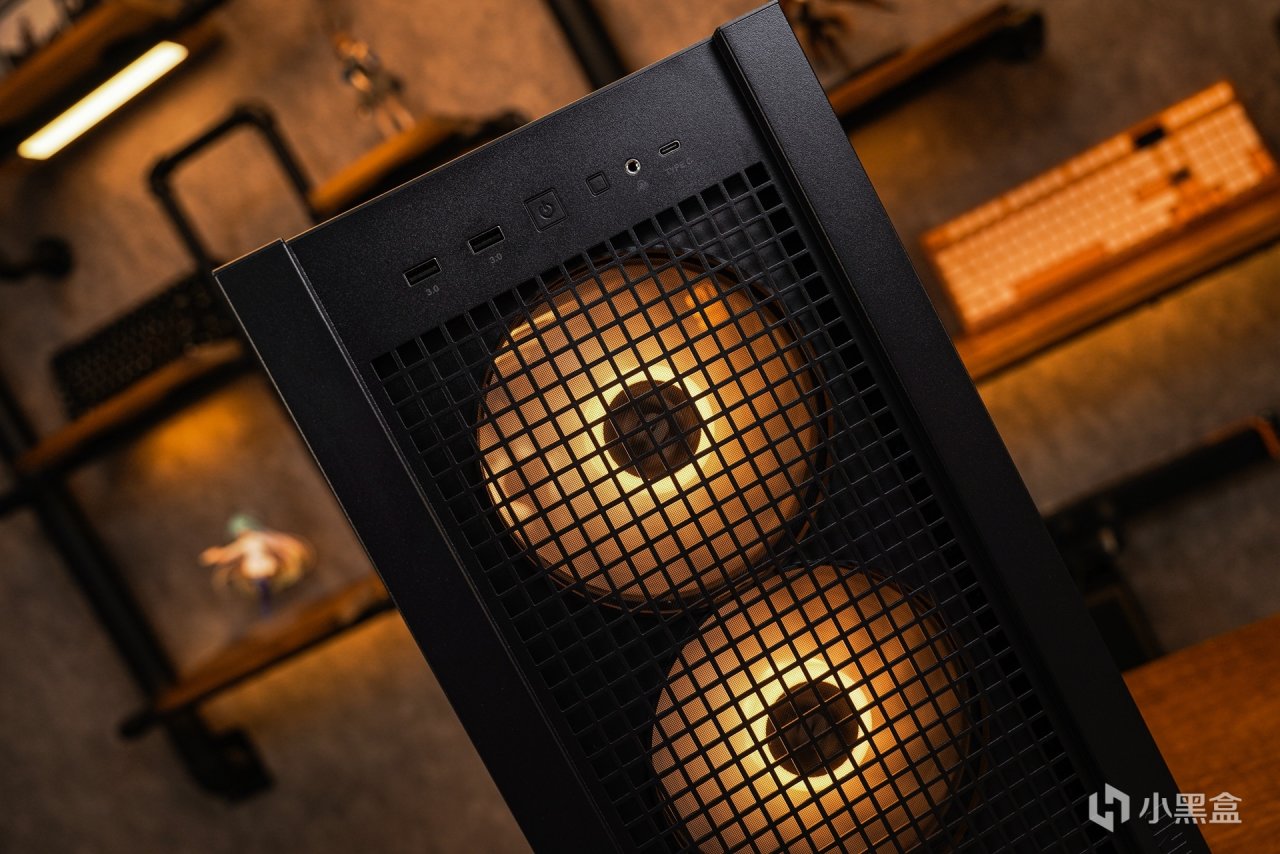

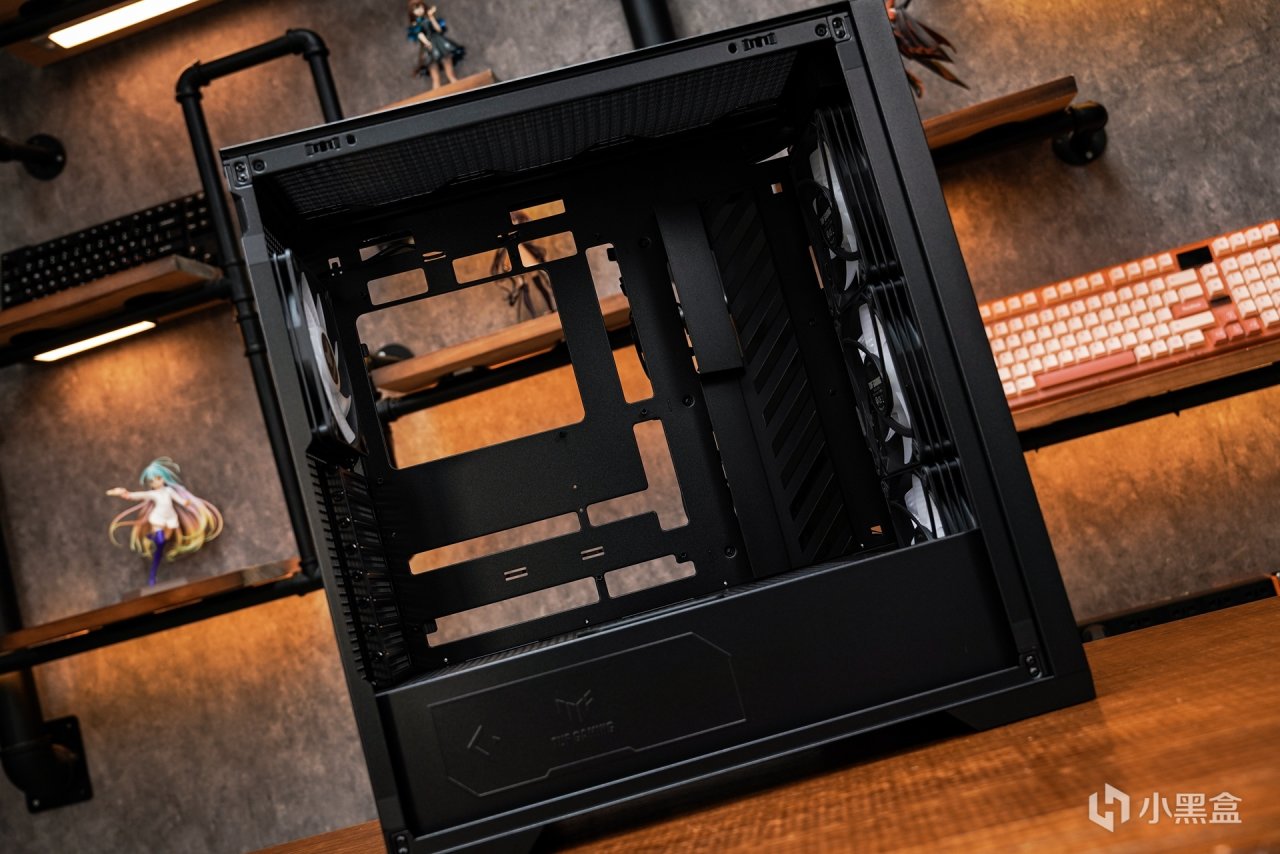

箱體前置和頂部面板面板則是採用8mm方形的開孔格柵設計，因爲每一款類似的機箱都有自己的MESH面板的開孔設計，大面積的開孔確實更有利於前置和頂部的的進風和出風的對流增強。拆除所有面板後，箱體裏面的安裝結構一覽無餘，新增支持BTF2.0背插的開孔也延續到這款機箱裏，雙模式的硬件安裝可以很好的滿足常規硬件和背插硬件的需求。

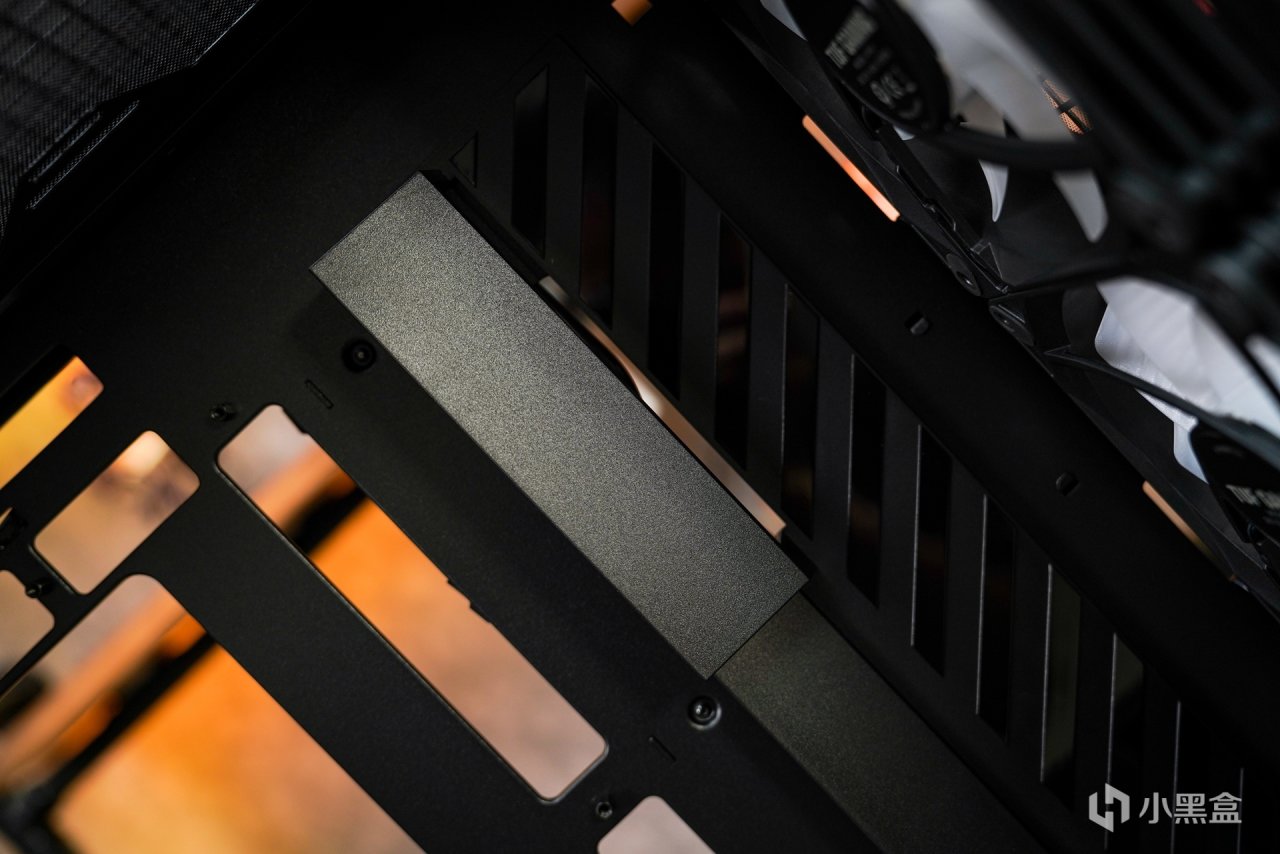

在機箱細節上，箱體內的電源艙上有金屬衝壓LOGO來突顯這款機箱屬於TUF系列的產品，和機箱前置面板右下側的LOGO相呼應。還有就是機箱內部一些小裝飾也是很有自己的特色的，比如擋線裝飾板和右側的條紋裝飾板，別小看這些不起眼的裝飾，這樣的設計讓內部更具辨識度。而箱體的五金厚度也是非常的紮實，測厚儀實際測量五金厚度爲1MM。

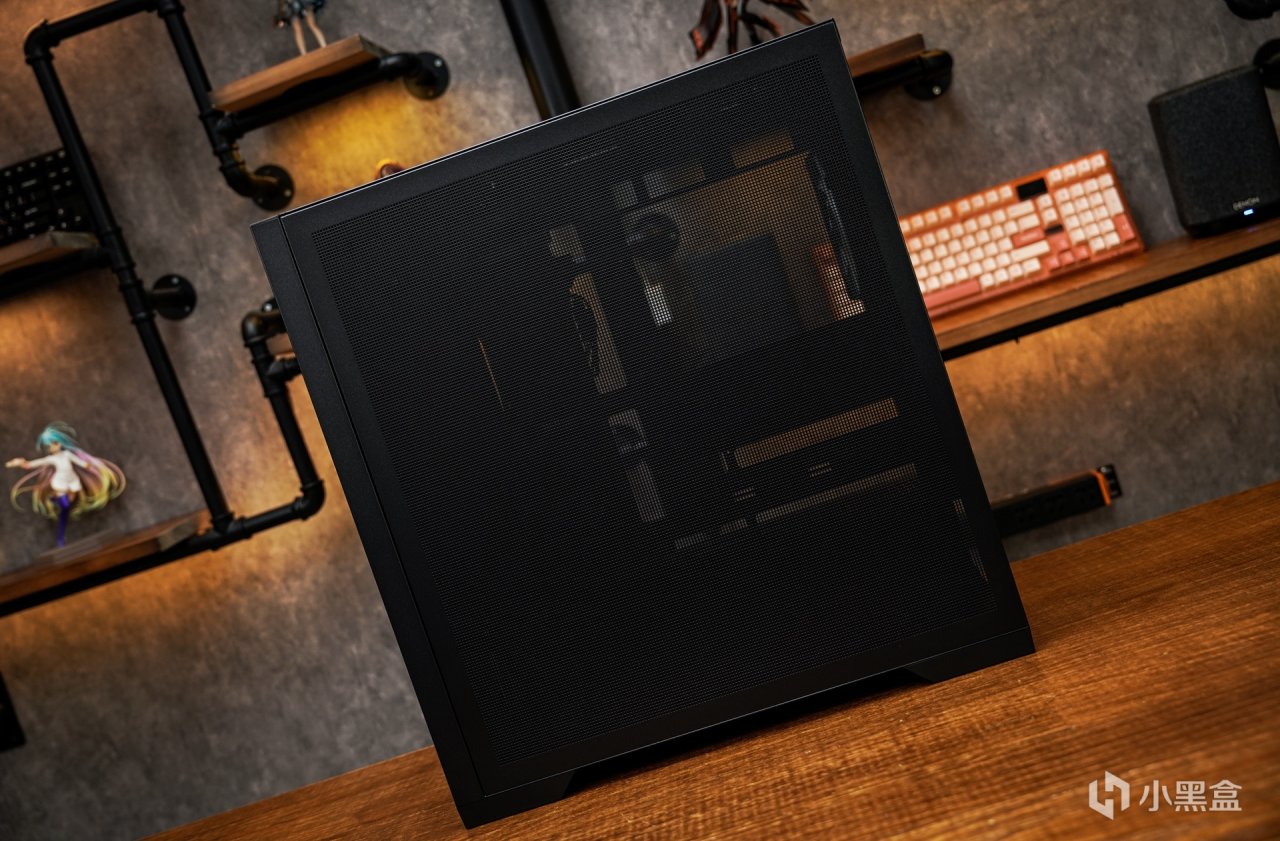

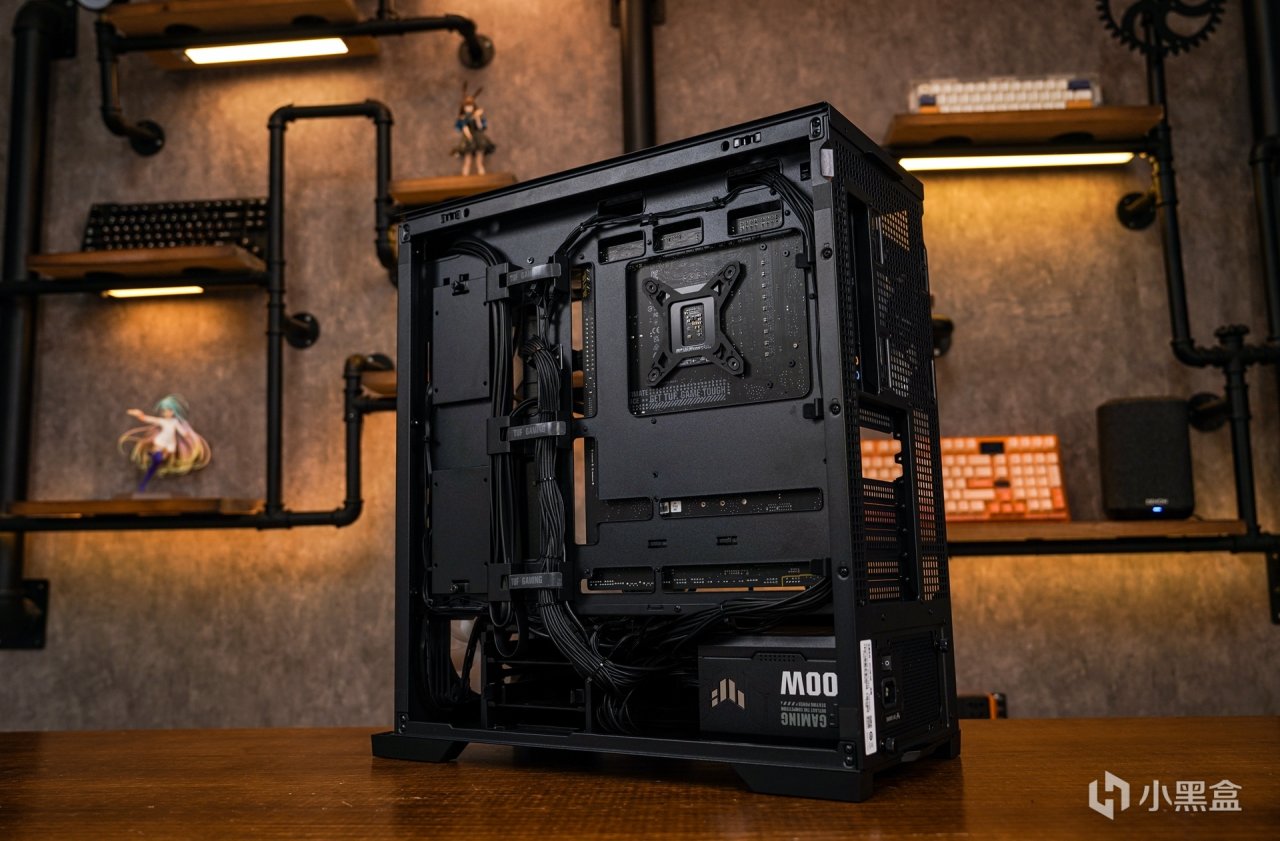

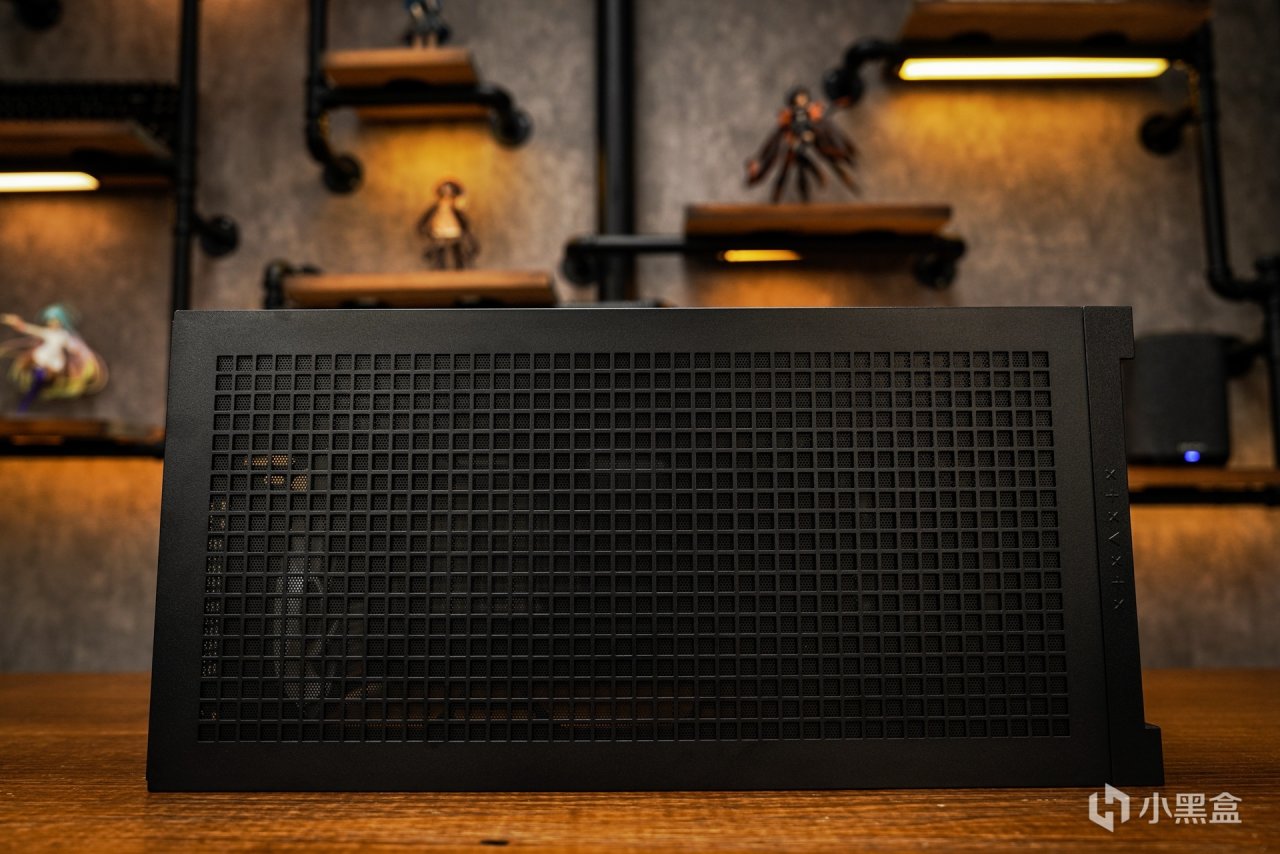

背艙部分，面板也是採用一整版的MESH網孔面板，並且左右兩側面板是可以進行互換安裝的，打個很簡單的比喻：假如你需要左側正面加強散熱可以把MESH網孔面板換過去，玻璃面板則可以安裝在背艙，假如你需要展現箱體的內部燈效，那玻璃面板就正好適合，這樣的互換非常方便，而背艙部分的背線設計均適合常規和背插兩種安裝模式的背線，而背線空間間距也是足夠應對背插佈線的，還有就是新增的背線卡扣，只需要輕輕一扣就可以把線材放進去非常的方便，相較於傳統的扎線錨點設計，這樣的設計還是很新穎的。

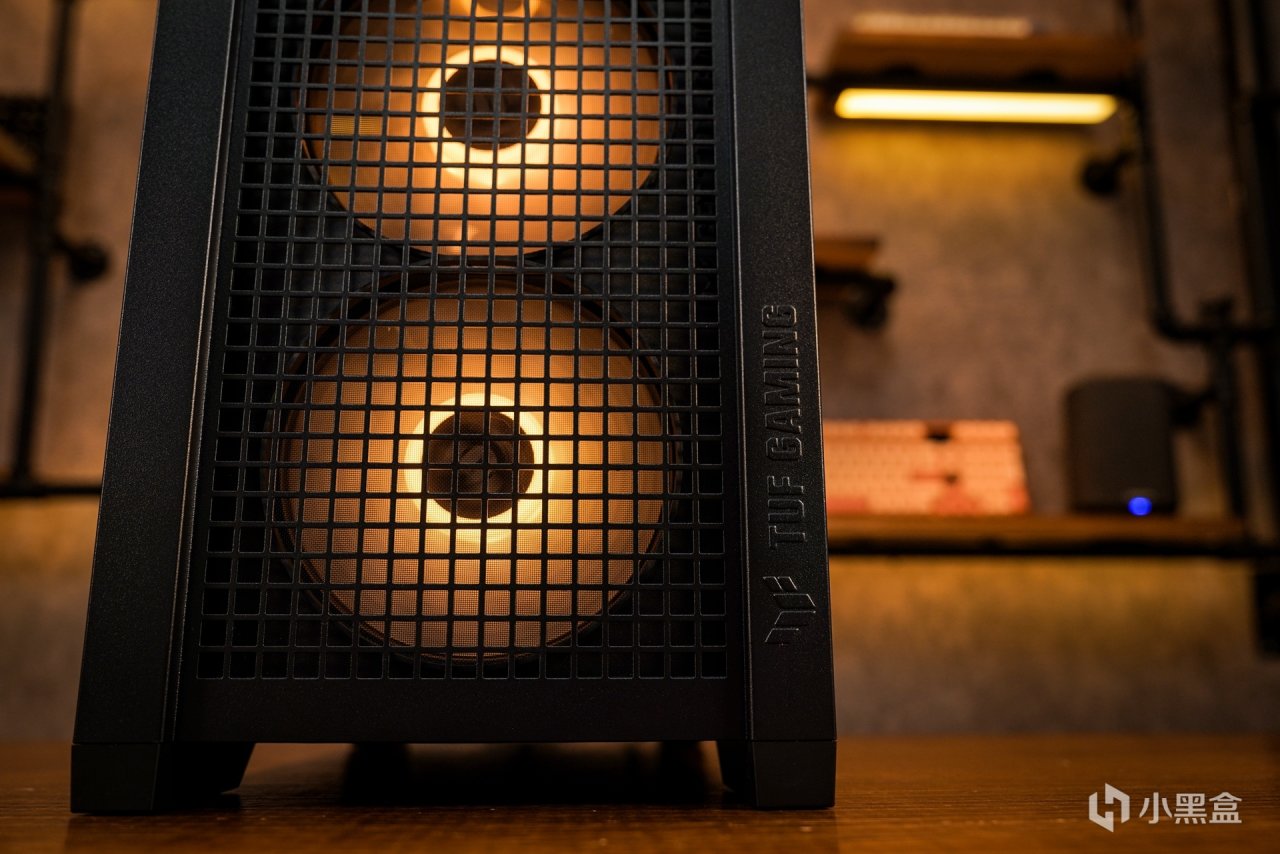

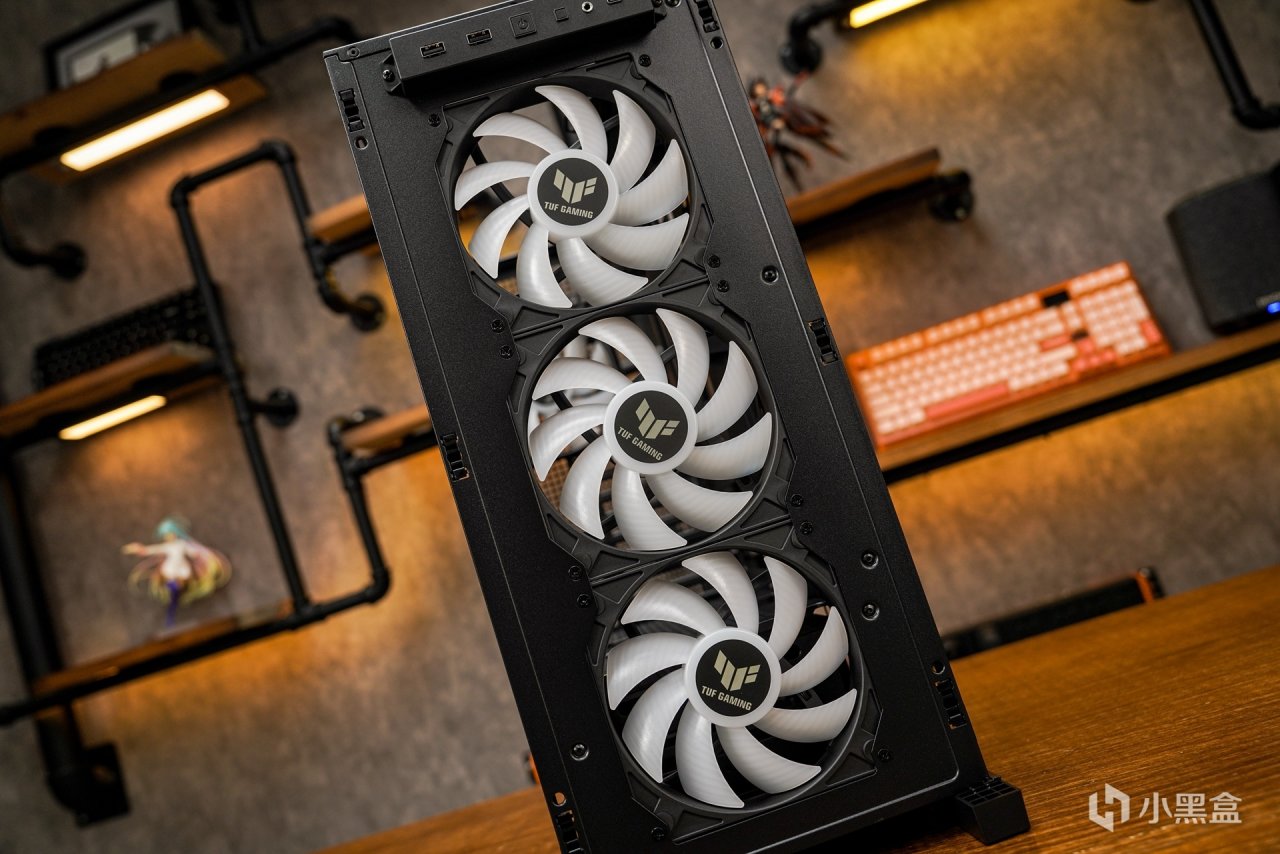

所有面板均採用彈扣易拆設計。機箱散熱部分：可以從正面最直觀的看到箱體的漆面是磨砂黑，風道設計則是傳統的前進後出對流風道設計。機箱標配了4x 140x28 mm ARGB 定製風扇（風壓：3.0mmH20，風量：115CM）完全可以給予箱體內部散熱提供更高的風壓和風量，並且風扇還自帶ARGB燈效，可接駁上主板的5V燈控來進行整體的同步調色。

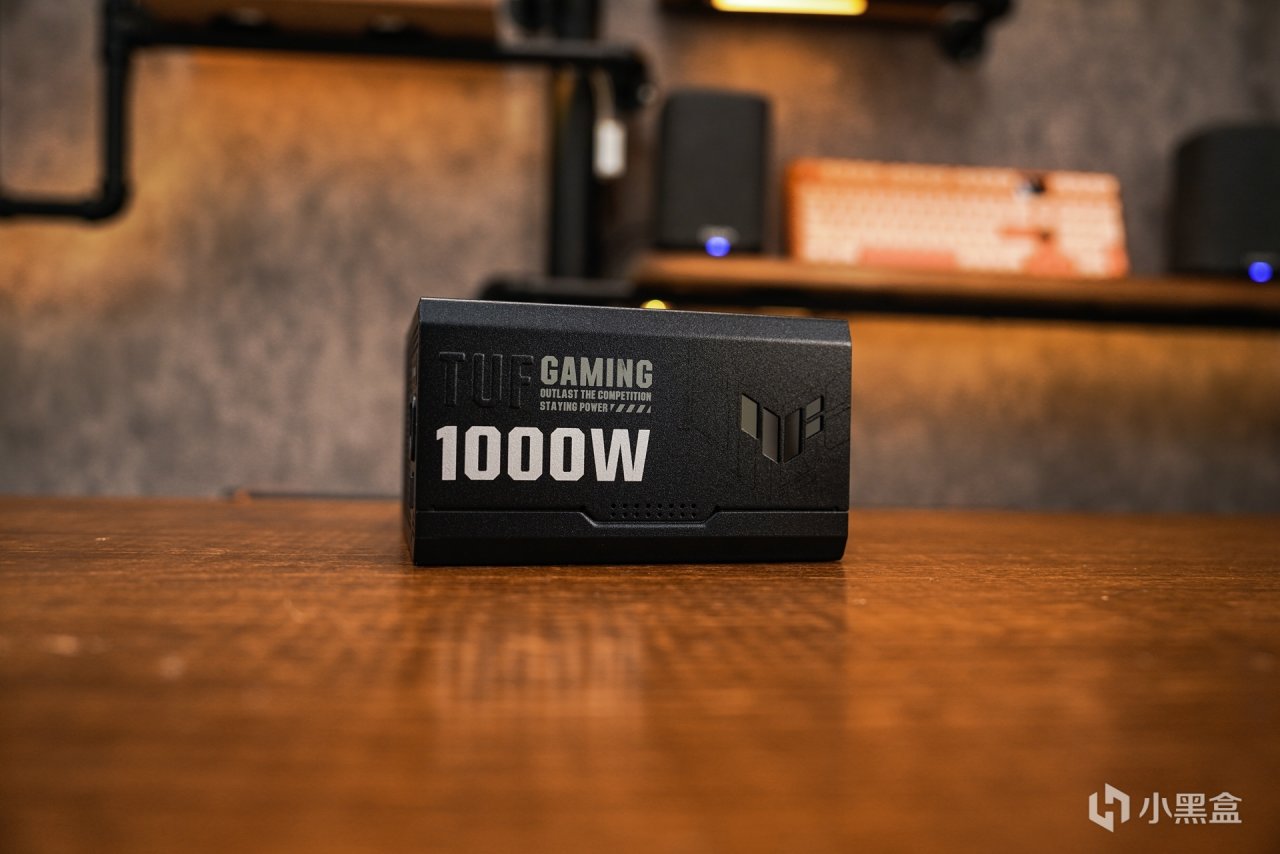

電源和機箱、顯卡沿用同屬TUF系列產品的---TUF GAMING 裝彈手1000W 金牌全模組電源。電源採用的是LLC+DC TO DC主流架構，+12V單路輸出爲1000W，雙主電容設計，採用了主電容爲低 ESR日系電容。風扇採用 135mm 雙滾珠軸承的軸流風扇，擁有不俗的散熱及靜音表現，另值得一提的是內 PCB 採用保護性塗層設計，防潮性更好，像南方潮溼天就非常適用。

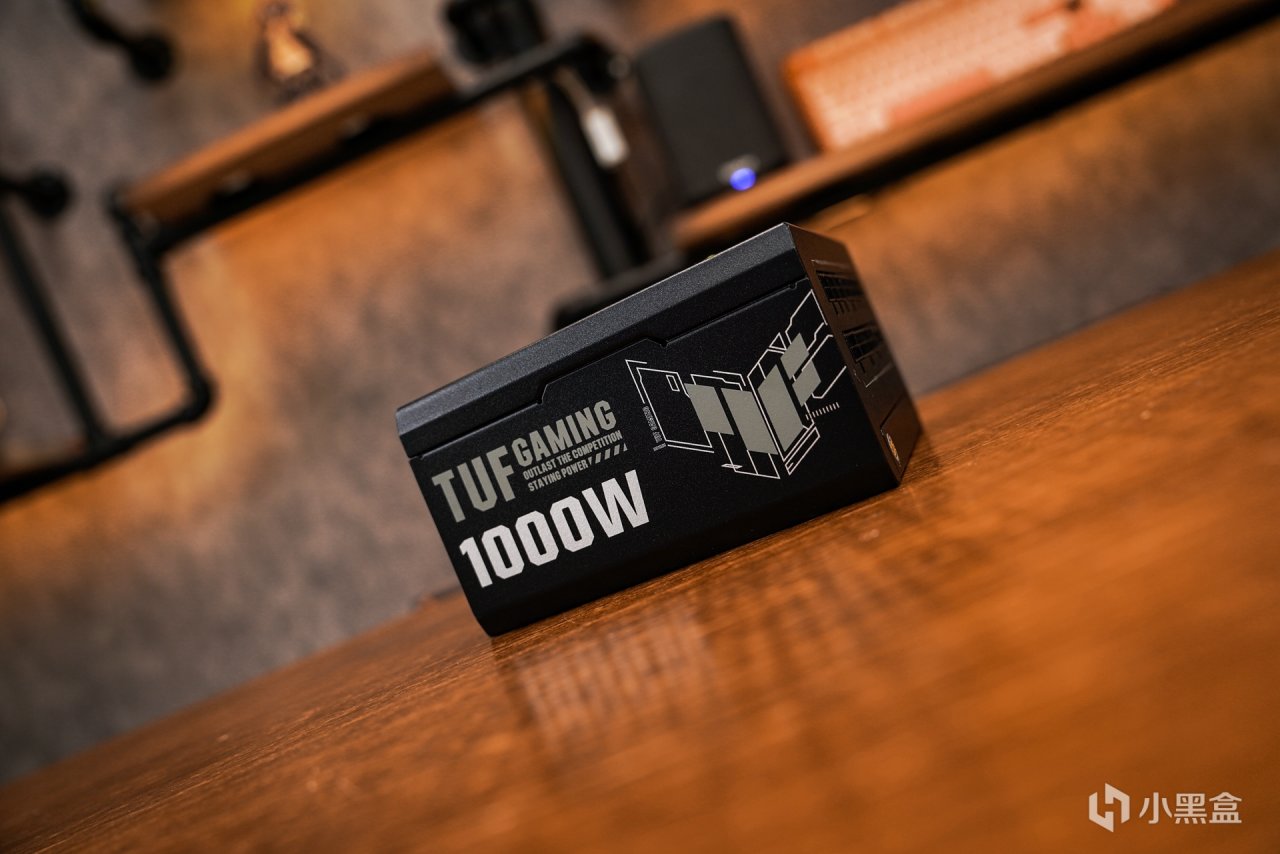

電源本體，採用標準 ATX 電源尺寸規格， 150×150×86mm ( L x W x H )，TUF GAMING 上下左右兩邊做均倒角處理，並非方方正正的電源外殼設計。機身則是採用TUF電競元素作爲修飾，和TUF 502機箱一樣採用了凸面的 TUF GAMING LOGO標識，並且兩面LOGO都採用不同的設計處理。

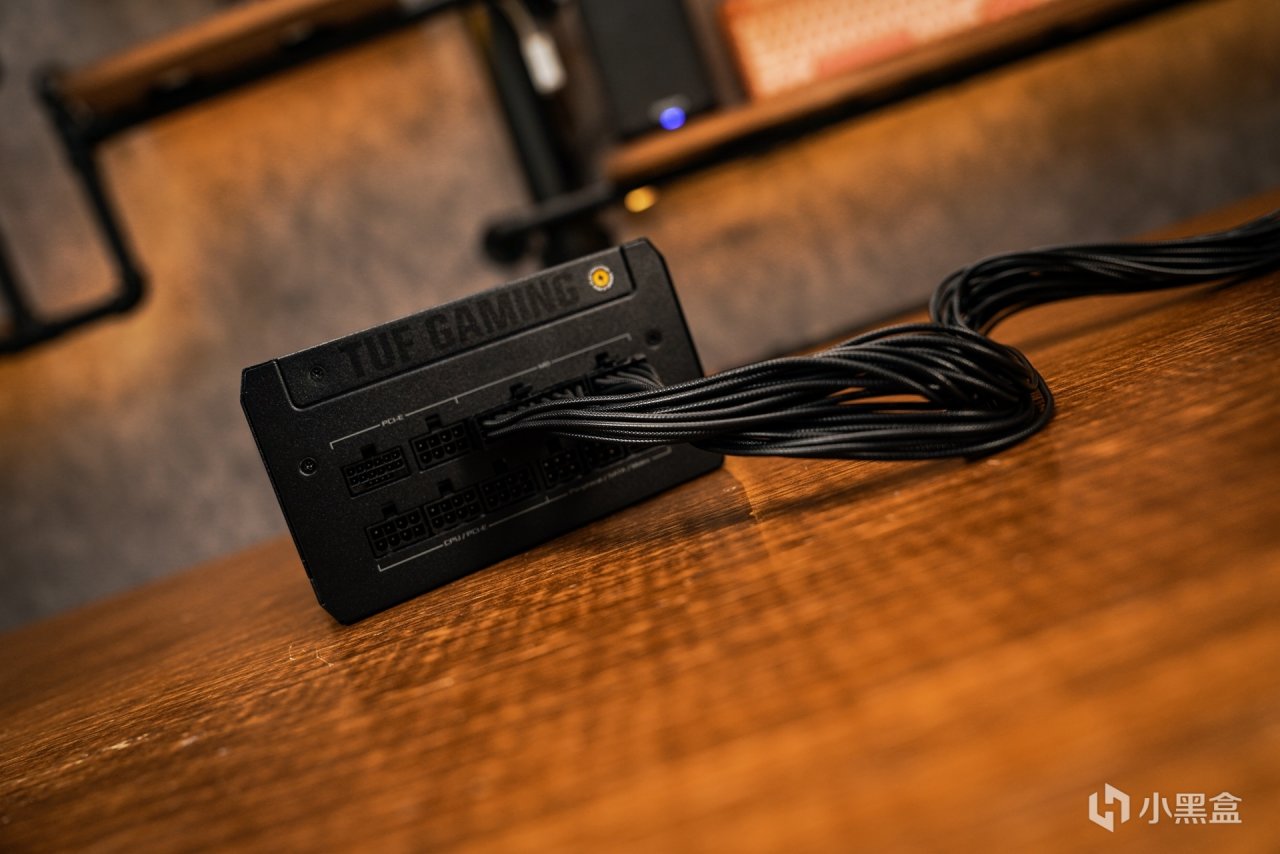

全模組設計肯定是少不了的，除了常規接口之外，這款電源也是標註了PCIe5.0/ATX3.0規格的電源，所以附帶上原生的ATX3.0（12+4P）接口，搭配上壓紋編織線材，軟、細類似定製線的原裝線材是對比傳統的粗硬長線材擁有更好的折彎性，整理起來也更爲方便。

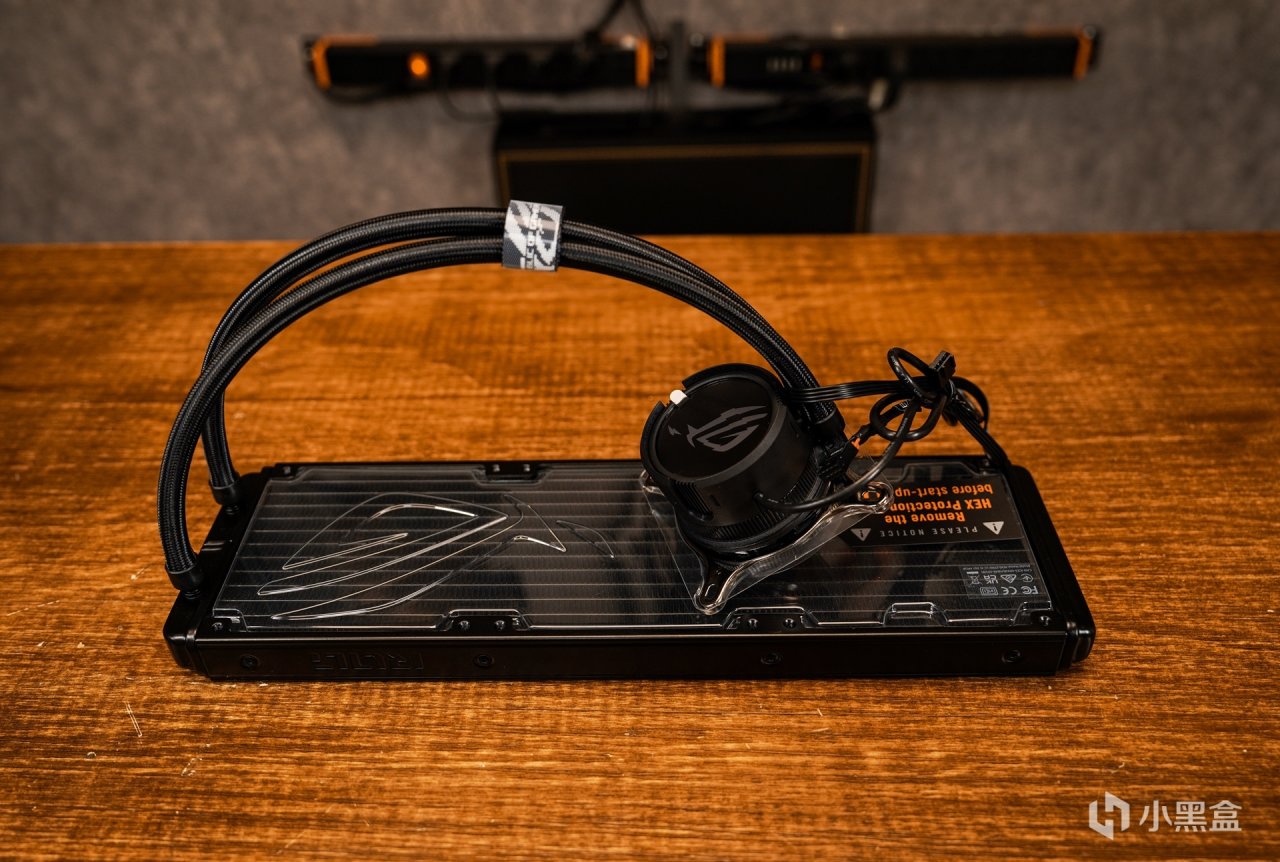

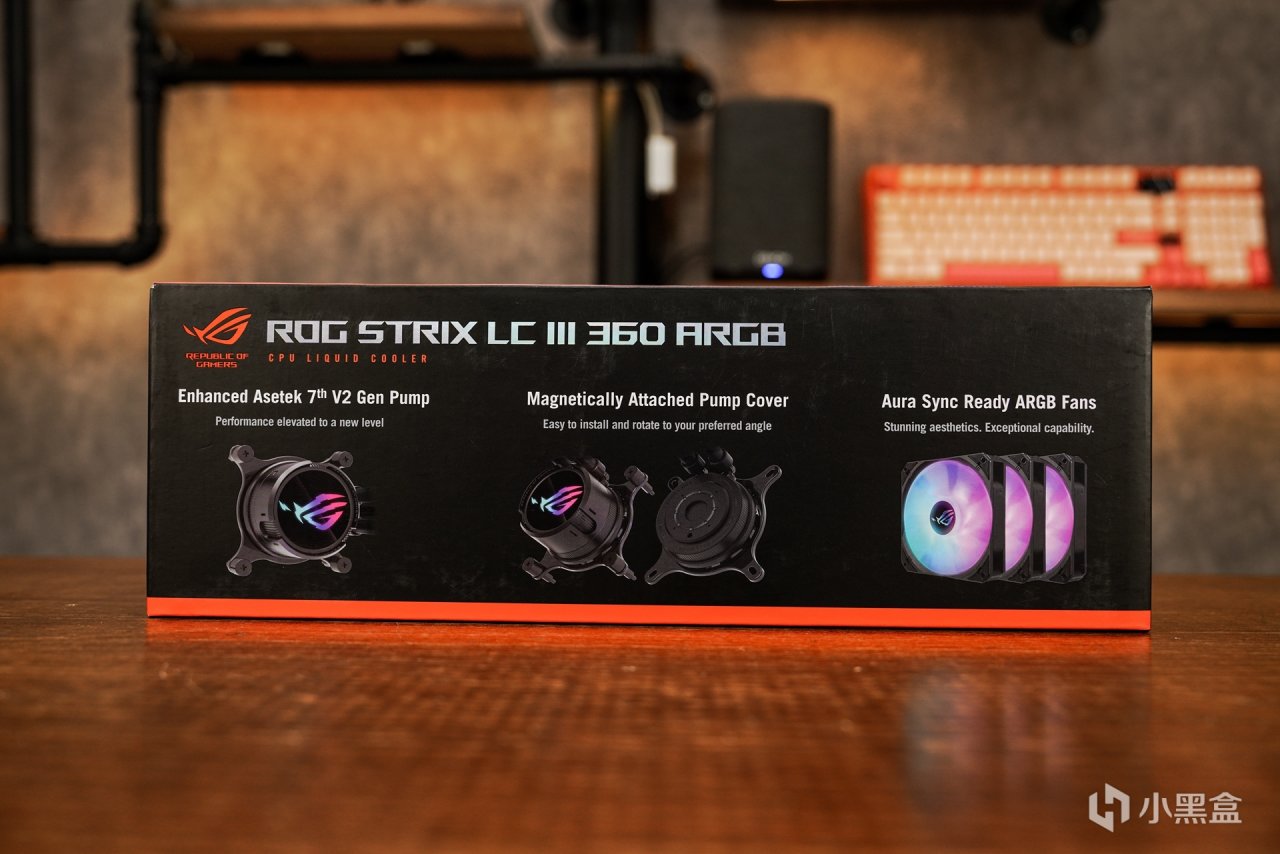

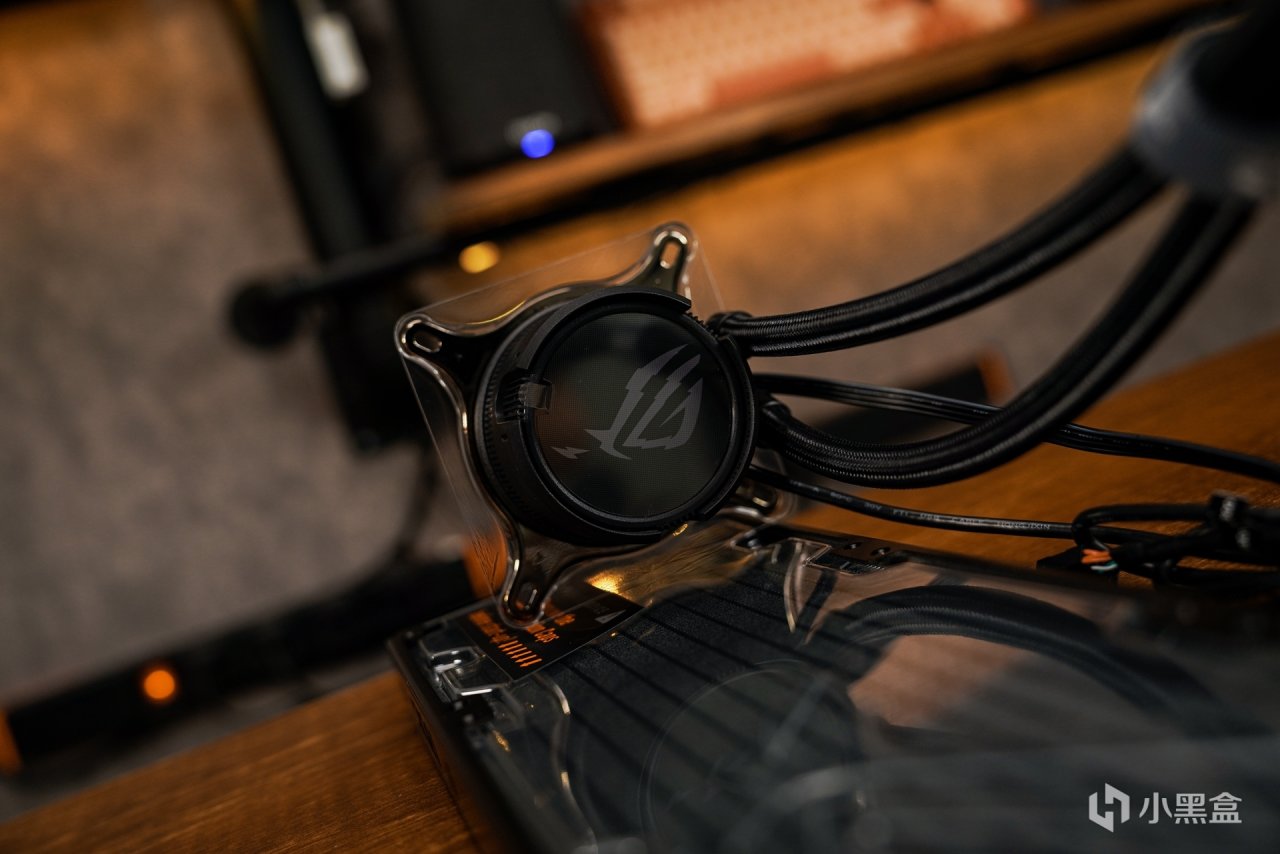

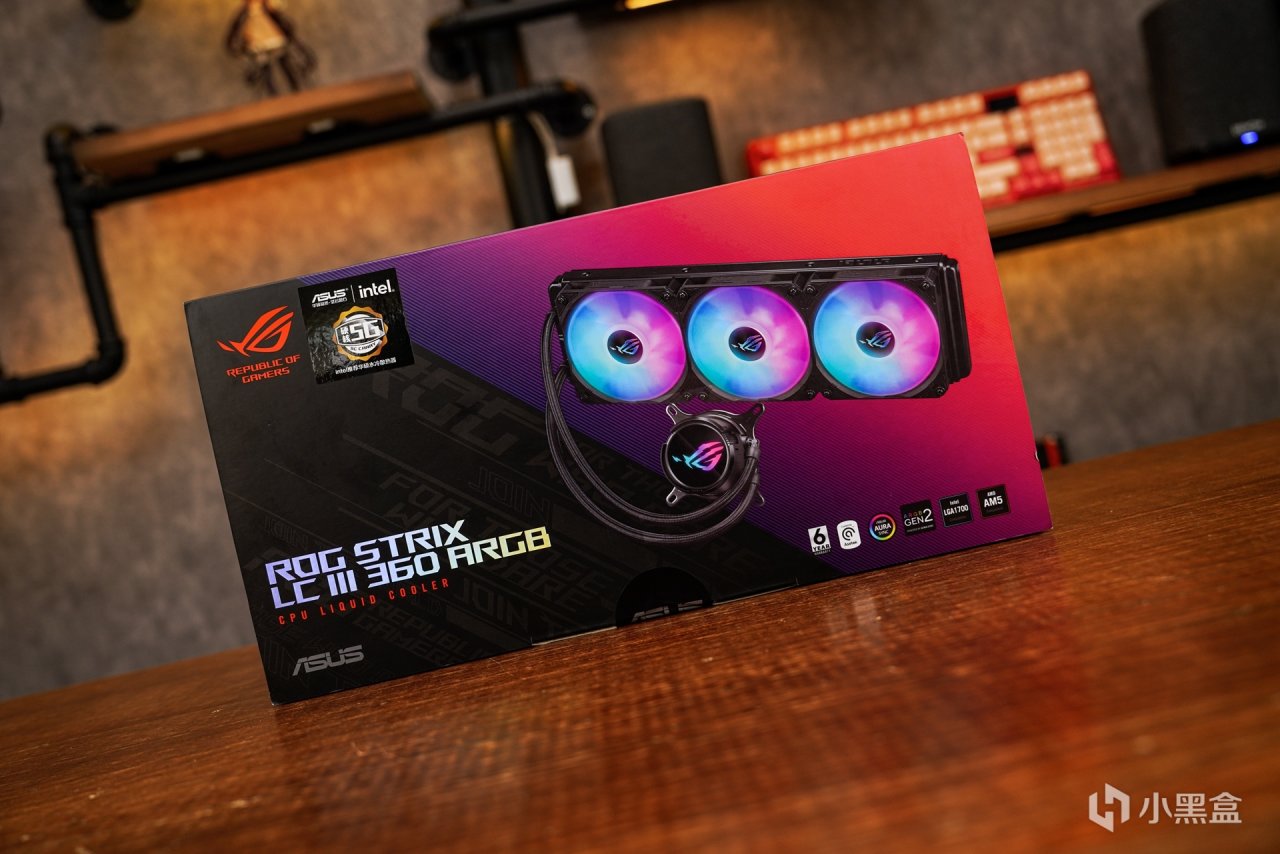

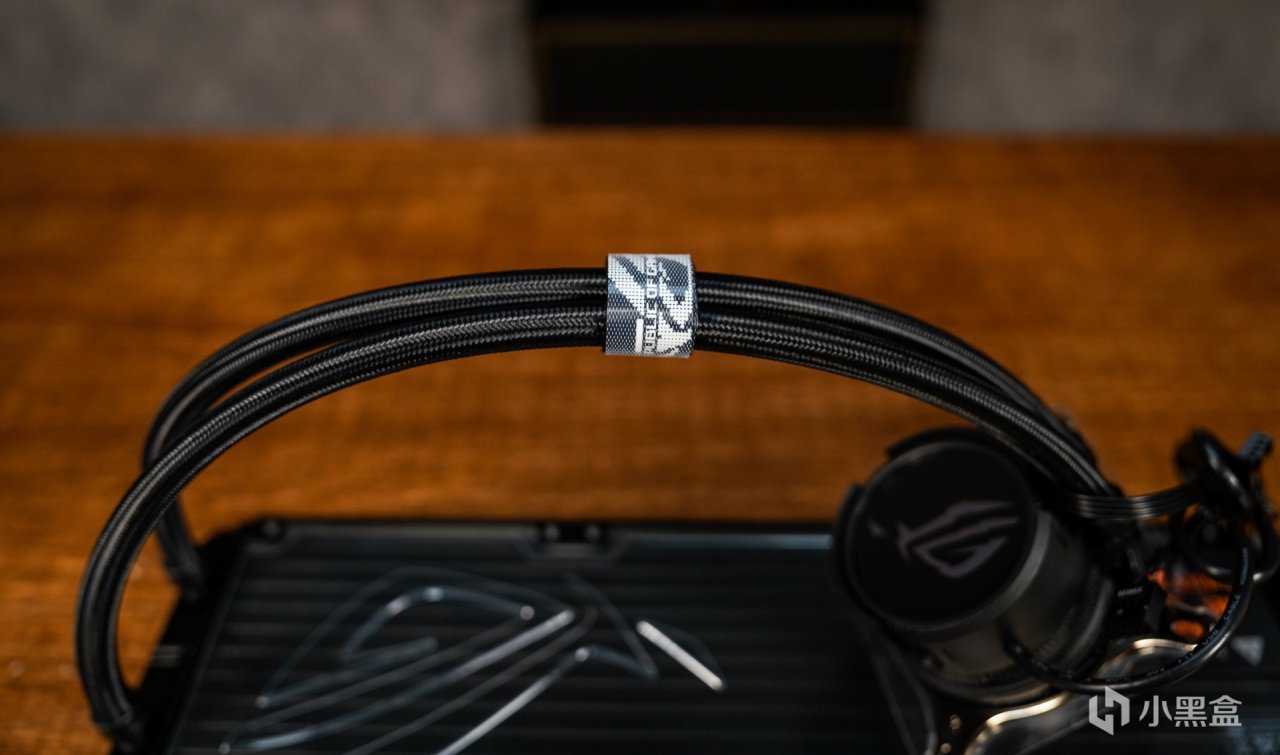

CPU散熱部分：華碩ROG 3代飛龍 360散熱器。這代飛龍依然是採用Asetek 八代水泵爲核心的華碩新一代飛龍系列水冷產品。

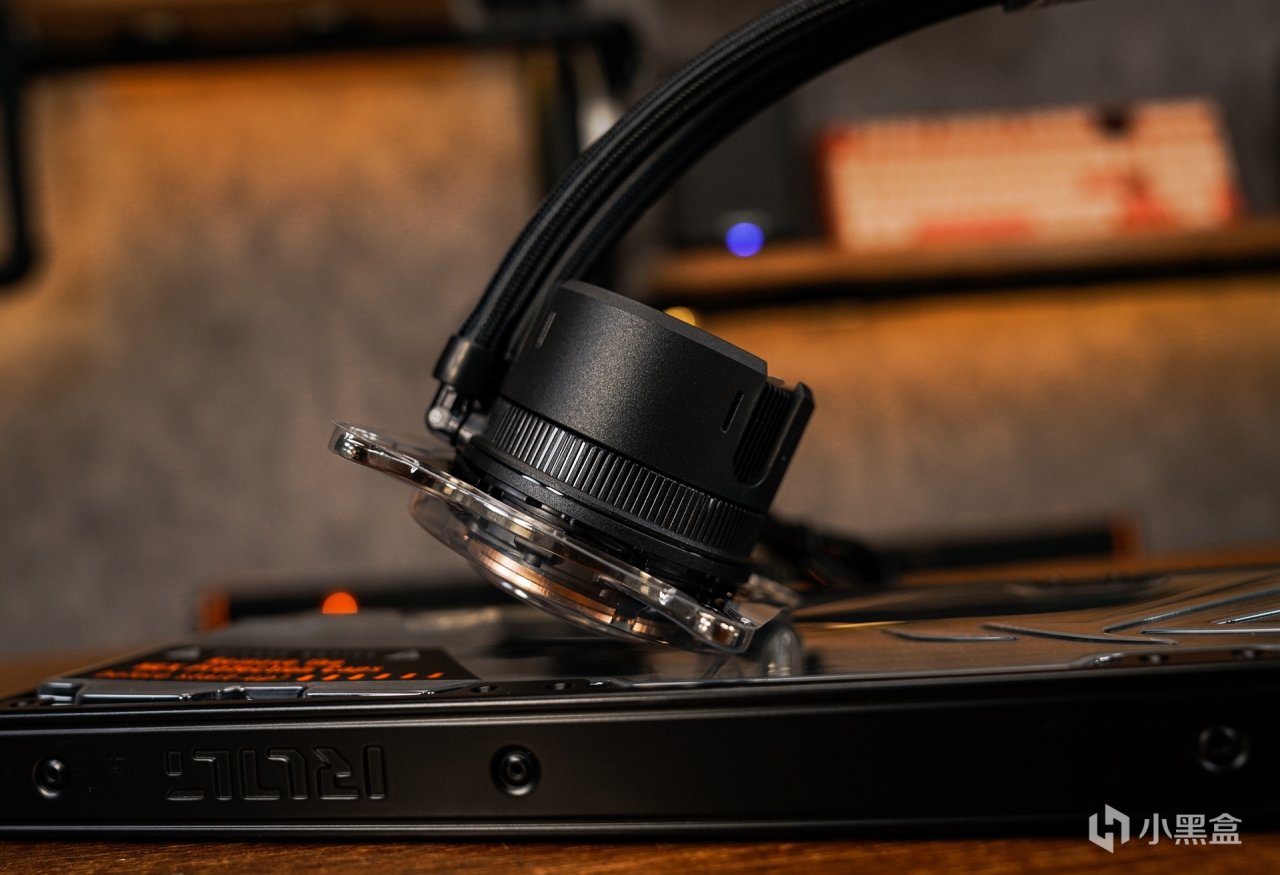

在外觀上也延續了這個系列的設計傳統：精幹小巧。採用更爲低矮的水泵設計，並且加入了磁吸式360度旋轉冷頭蓋設計，讓冷頭可隨着不同的安裝隨心調整確實比上二代飛龍固定蓋設計方便很多。冷頭和龍神3/龍王3代水冷一樣的Asetek 八代水泵，水泵最高轉速3600轉，在泵頭內置水溫傳感器，實時監控水溫。要是在日常使用時水溫低於55度，還可通過主板自動控制轉速，並且可根據日常使用情況進行手動調節水泵轉速來進行最大限度的降噪，要是水溫高於55度，水泵自動控制轉速到最高速來進行降溫，按照官方的總結就是：雙模智能溫控設計。

採用了新型降噪材料和泵化內部結構優化來進行最大限度的控噪，直觸銅底引入湍流技術，優化純銅底版結構來提升水泵的散熱性能。400MM長度冷管可以兼容各種大中型箱體不同位置的安裝提供足夠的冷管長度。

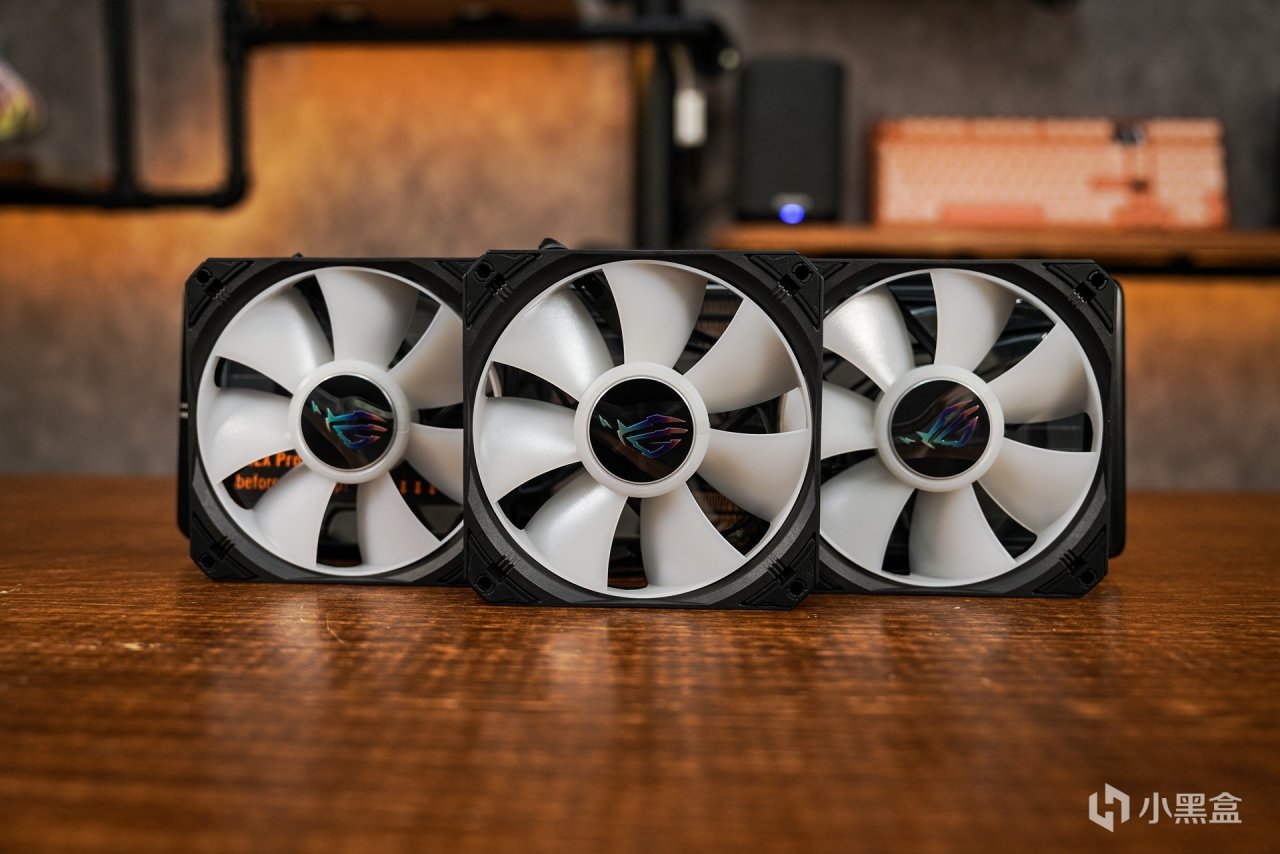

25MM冷排加上華碩新推出的軸流ROG STRIX AF-12S ARGB 風扇，轉速800-2200 ±10% RPM，支持在低負載下的停轉技術，風壓最大可達3.92 mmH20，風量最大可達70.38 CFM，風扇最大噪音爲36 dB(A)。

安裝：

從安裝能體驗到，這款機箱的內部空間更爲優化，讓整個箱體在不浪費空間之餘空間更爲緊湊，主板安裝最大兼容E-ATX的設計，雙模安裝可兼顧常規硬件的安裝以及背插硬件的安裝，因爲箱體內部均有做開孔預留設計。在散熱兼容上，採用雙360冷排安裝設計，前置和上置則可以最大安裝6個14CM風扇，再加上後置的1個14CM風扇安裝位箱體一共可安裝12/14CM規格的散熱風扇7個。對於大型風冷的支持最大可以支持高度165MM的大型雙塔風冷，顯卡部分最大兼容長度可達407MM，提供臥裝和豎裝兩種顯卡安裝模式。

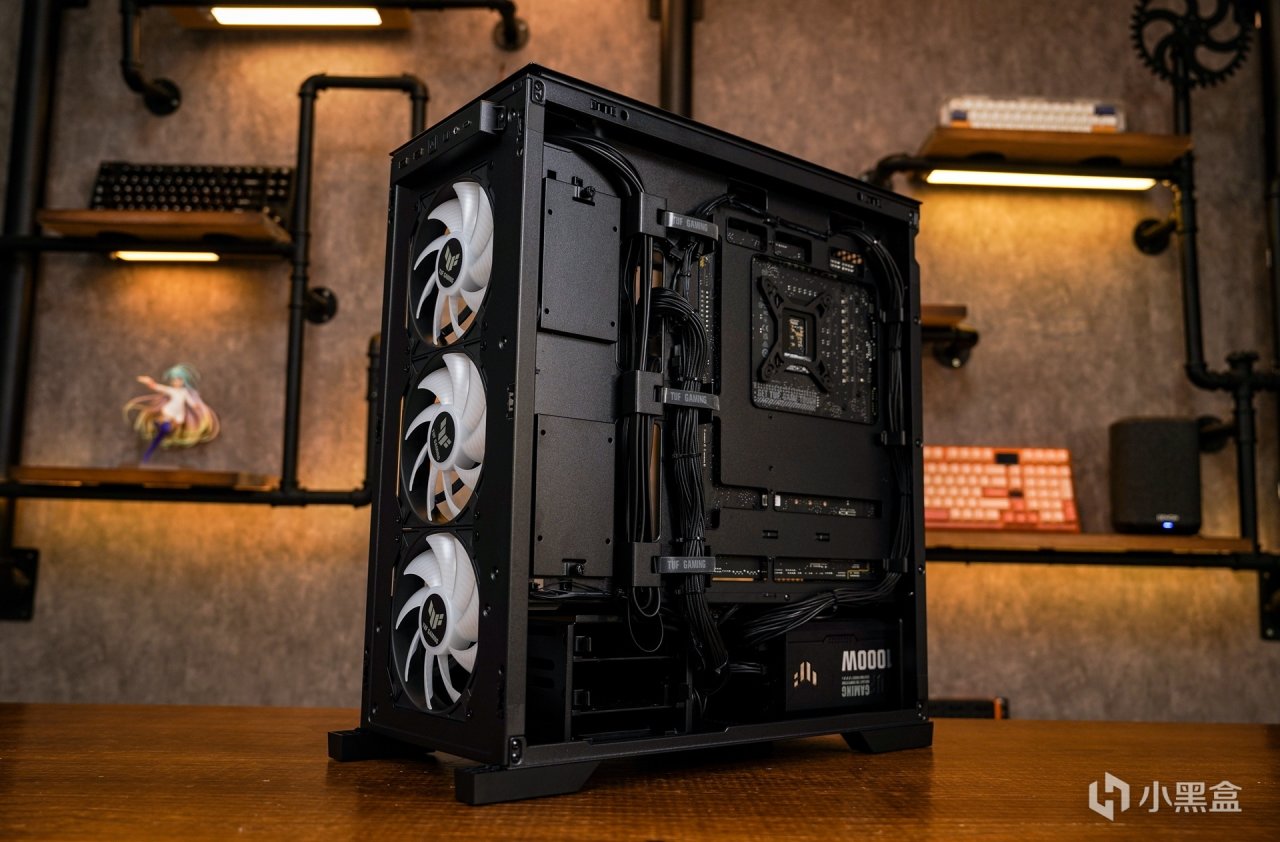

背艙部分，由於電源和硬盤安裝艙位均在底部，所以讓機箱的寬度僅爲235MM，而背線的間距寬度空間爲37MM這樣可以很好的爲背插硬件提供充足的理線空間。並且在背艙背線設計上安排了多組固定理線設計，無論是常規走線或者是背插走線都可輕鬆駕馭。

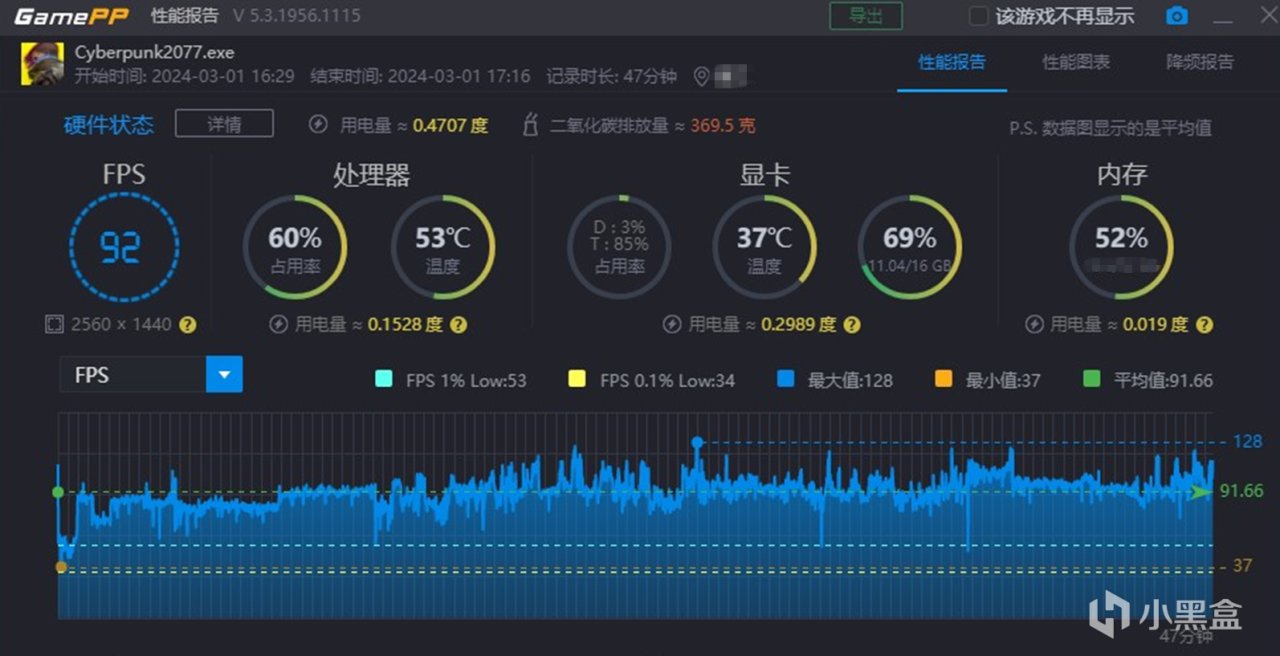

性能

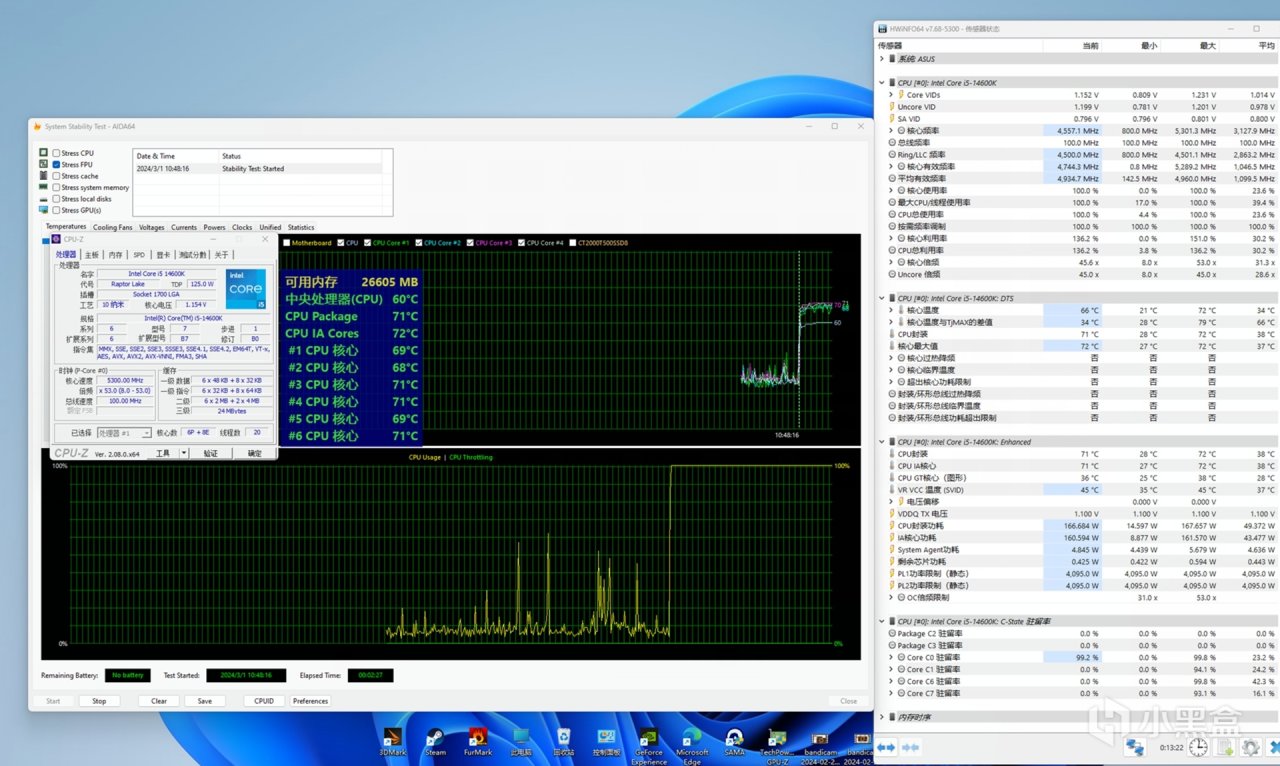

CinebenchR2024的綜合成績：GPU 23727pts，CPU 多核性能1202 pts，單核性能120pts，MP Ratio 10.03x。散熱性能：CPU 60℃，核心溫度 71℃。

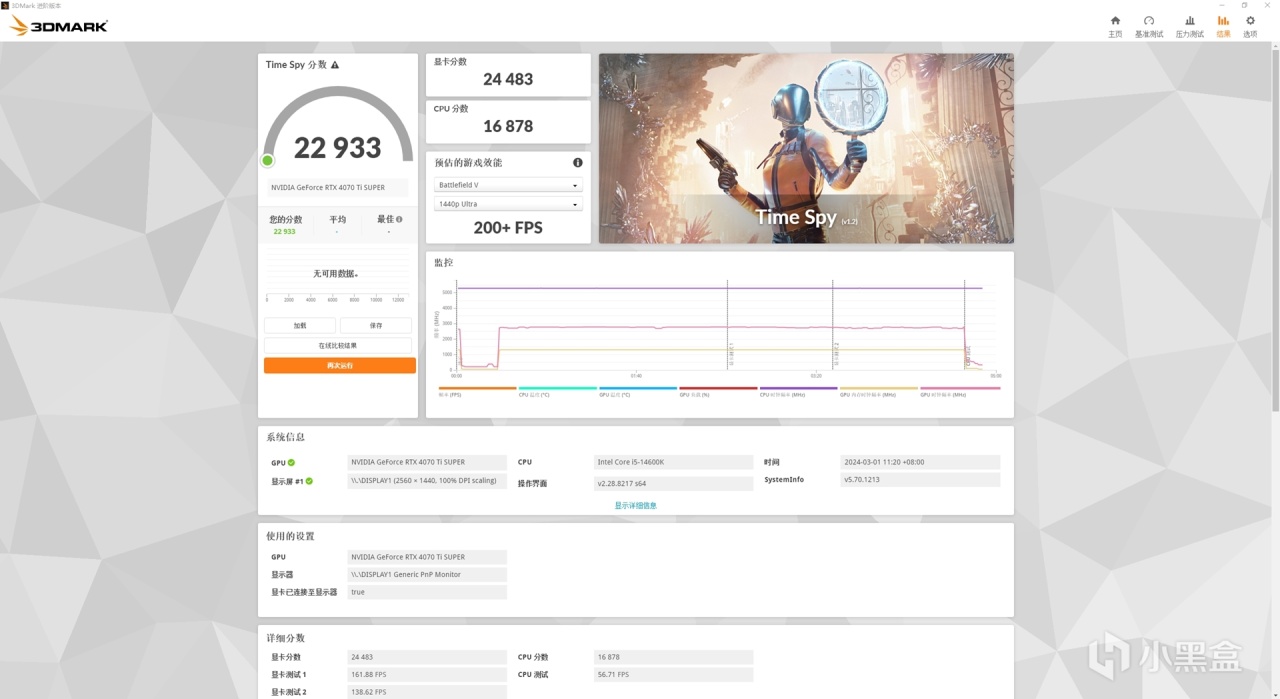

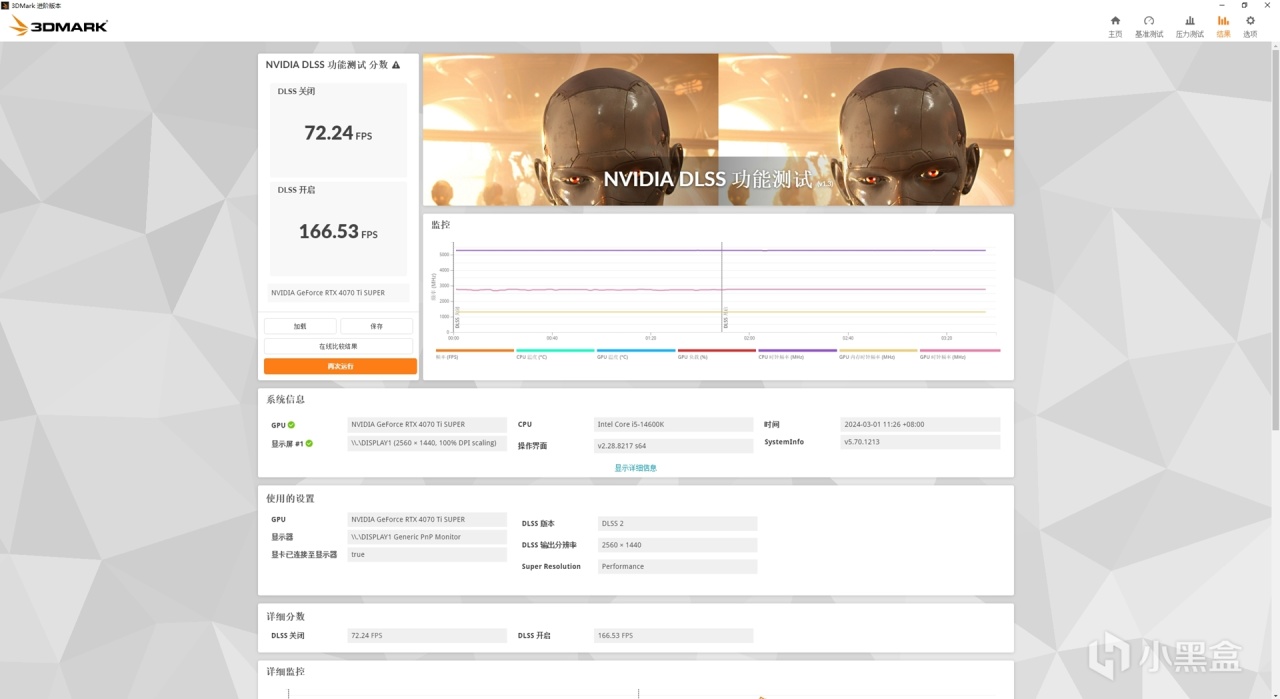

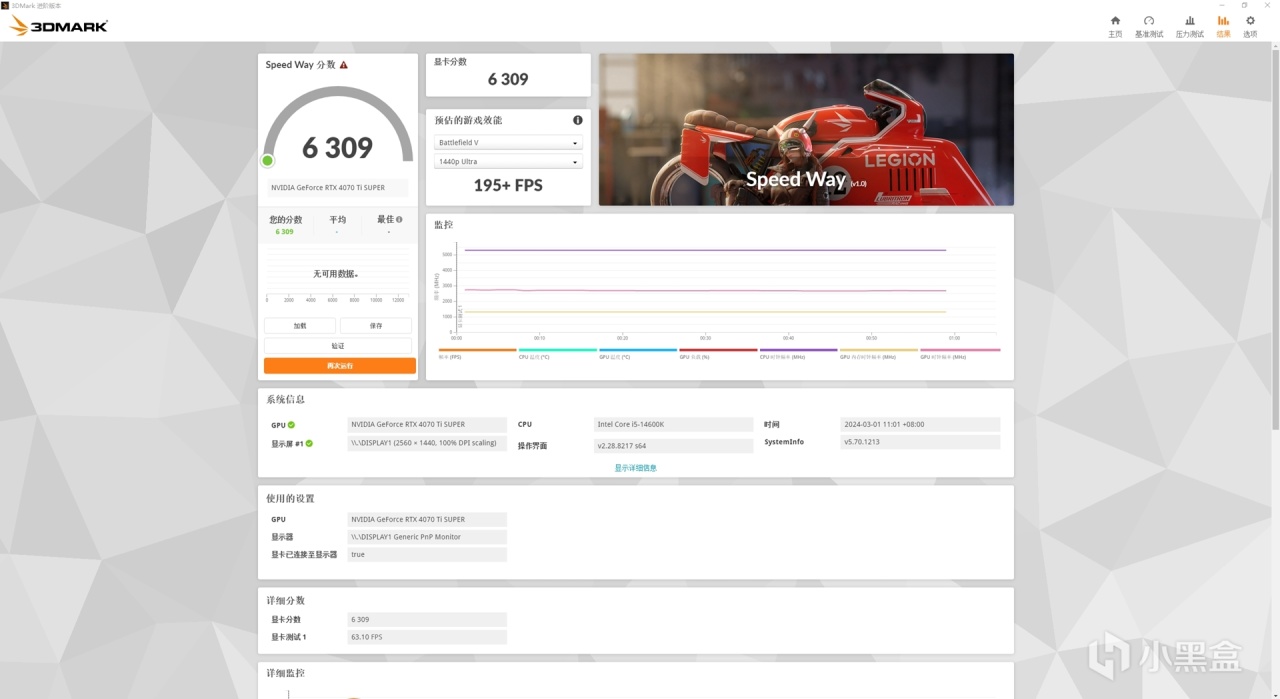

3D MARK 分爲Speed Way 基準測試裏的顯卡得分爲：6309。DX12 2K Time Spy綜合得分：22933 平均FPS爲 200+FPS，DX12 4K Time Spy Extreme 綜合得分爲：11060 平均FPS爲：200+FPS。NVIDIA DLSS 功能測試：關閉DSLL的平均幀數爲72.24FPS，開啓DSLL 166.53FPS。
