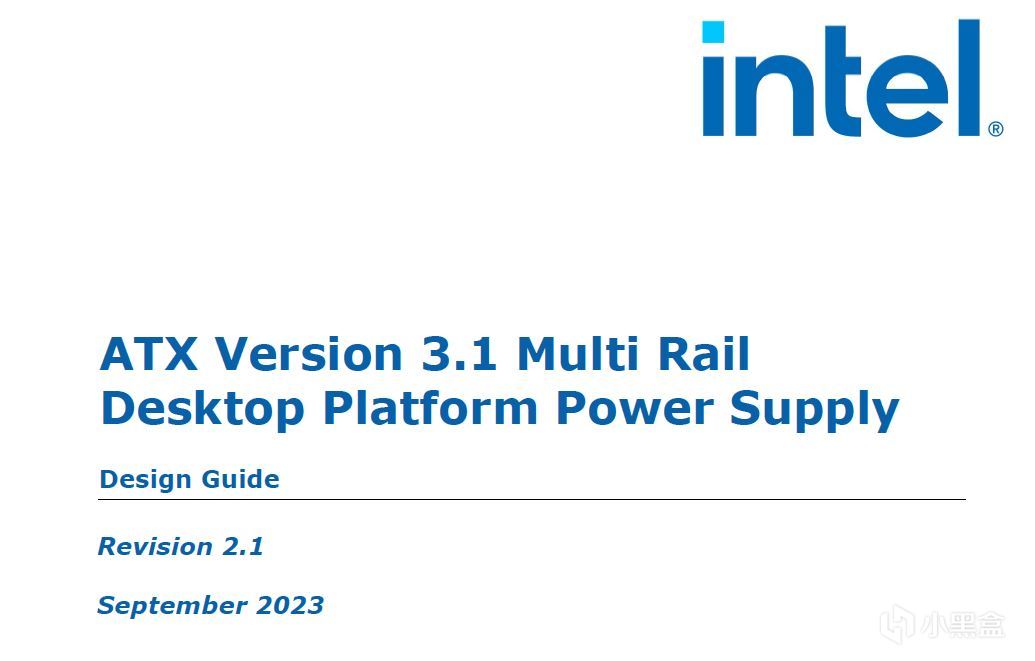

2022年，ATX3.0和PCle 5.0標準發佈；2023年，新規格又迎來一個補丁：ATX3.1和PCle 5.1標準；終於在2024年，我們看到了ATX3.1電源的實物。
新標準產生的最大原因就是旗艦級顯卡功耗越來越高，爲此誕生了全新16針的12VHPWR，一個接口就能提供600w的供電，單口帶飛旗艦級顯卡就不再成爲問題了(加上PCle的75w供電，顯卡的最高供電上限其實是675w）。而這次最新的ATX3.1和PCle 5.1標準，大部分都是針對這個新接口的一些修訂。
小熊的ATX 3.1新電源爲全漢最近推出的VITA GM系列電源產品，有750W/850W/1000W可供選擇（我的是850w的），提供了黑色和白色（白色還未上市）兩種配色，保修時間爲10年。
電源開箱

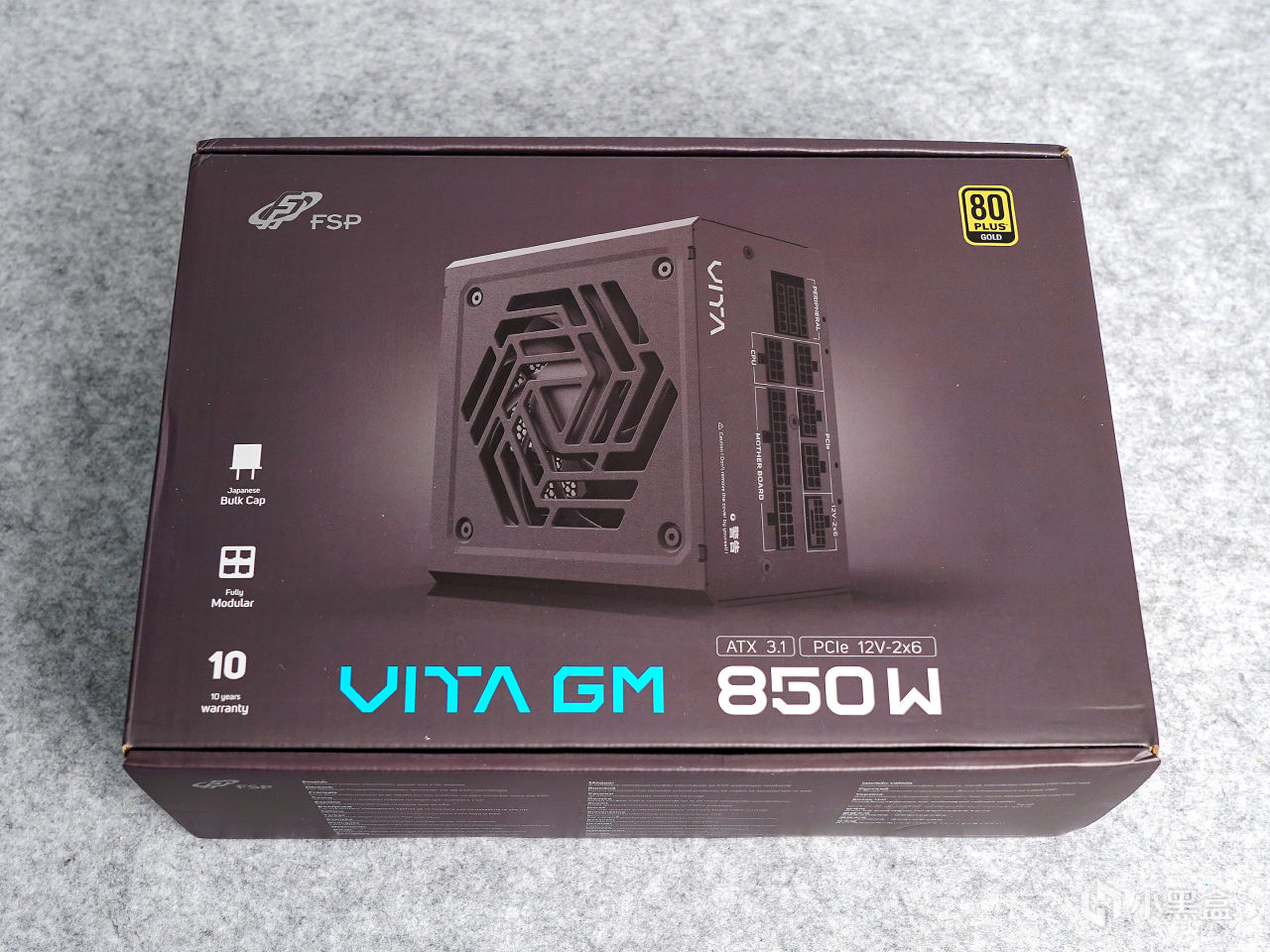

▼VITA GM電源採用了主動式PFC+LLC諧振+同步整流+DC-DC結構，通過了80Plus金牌認證，壽命與穩定性還是很有保證的。

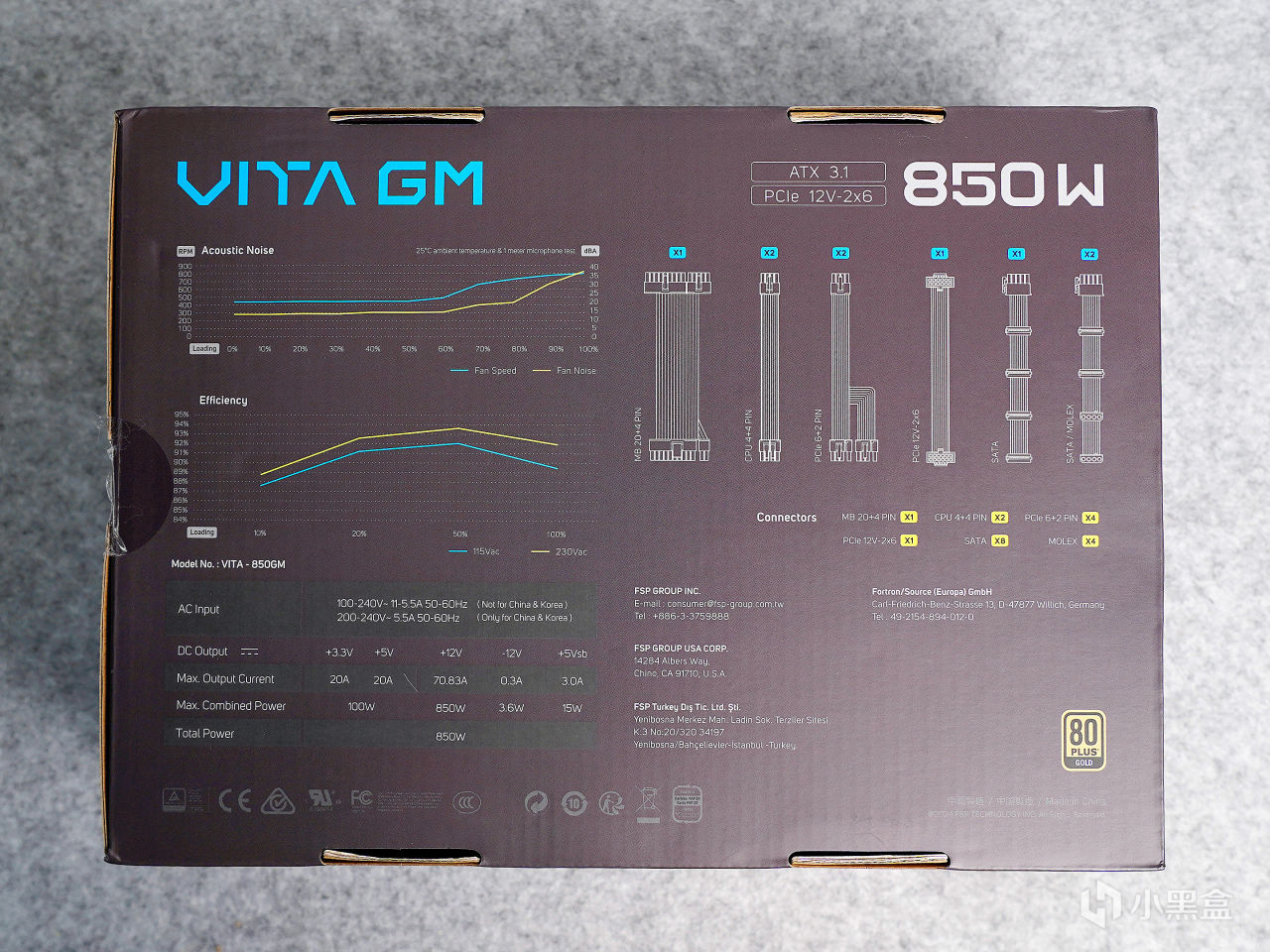

▼包裝背面是電源特色的一些介紹，標註了支持Intel 3.1和PCIe 5.1標準，轉化率曲線可以看到50%負載下已經接近94%效率（230v），其實非常接近80PLUS白金電源標準。
▼打開包裝，裏面有電源本體、模組線材和電源線、魔術紮帶、電源檢測器、螺絲、說明書。
▼80PLUS金牌，單路12V輸出設計，12V輸出最高爲70.83A=850W，5V、3.3V輸出20A，兩路聯合輸出最高爲100W，+5V待機輸出3A=15W。
▼電源爲全黑色（也有白色款），整體尺寸爲140 x 150 x 86 mm，14cm的長度滿足了一些mini型機箱的兼容性要求。
▼一體化設計的風扇格柵，內部採用一把12cm靜音液壓軸承（HYB）風扇，支持智能溫控自動調節轉速。另外還有智能防堵技術，是一種除塵技術，在開機時風扇會倒轉，將扇葉的灰塵甩掉，然後再吹出去。
▼電源表面爲火山岩質感烤漆處理，防刮耐磨。此外可以看到固定螺絲採用的內六角型的，進一步打消你想拆解的慾望。
▼電源出風面有一個AC開關。
▼側面有電源系列的名稱（灰色）和廠商logo（藍色），字體都比較小，屬於比較清爽的設計。此外還有一個凹槽的設計，算是一種裝飾吧。
▼電源採用全模組設計，24pin分成了2接口，提供2個 PCIe和2個CPU接口（都是8pin的，不可混插）；SATA以及D型接口給出了3個，原來12VHPWR接口也變成了新的12V-2X6接口。
▼除了16pin線材，其它都是全黑扁平線材，這次的線材相比之前全漢的線材，還算比較軟的，易於彎折走線，一根24pin線材，2根8pin的CPU線，以及2根PCle線材，每根線材有2個8pin的接口。
▼全sata線1根，提供了4個接口；sata和D型接口混合的線材有2根，每根有2個sata和2個D型接口。
▼12V-2X6線材，16AWG線徑，蛇皮包網，線材還是比較硬的。接口沒有600W標識，不過不用擔心，它確實是支持600W的，畢竟標識不是強行規定，全漢電源線材就喜歡不去標註。
ATX3.1和ATX3.0的區別
▼ATX3.0和PCle 5.0標準中出現的全新12VHPWR，全稱爲12V High Power Connector，它採用12pin + 4 pin的形式，但後續事情的發展並沒有那麼順利。
▼首先由於老電源沒有全新的12VHPWR接口，所以RTX40不管是公版還是非公版基本都帶了轉接線。但在新顯卡發佈前就報道了某廠的提醒，這種轉接線插拔最多30次。後來果然一家代工廠做的轉接線還真是出現一些問題。不過最麻煩的事情是RTX4090上直接使用12VHPWR接口（非轉接），還是發生了幾起燒燬事件。
▼官方調查後，說是由於連接器沒有完全插入顯卡，才導致的接口燒燬。
▼並且如果線纜彎折嚴重或經常連接/斷開，在某些情況下就有可能出現過熱損毀甚至直接導致線纜熔化的情況。還建議線纜距離插頭3.5cm以上的位置纔開始彎曲。讓這種新接口顯得非常的嬌氣。
改進接口
爲了應對這種問題，首先12VHPWR被取消了（名字不吉利了？），現在叫12V-2x6接口。然後既然接觸不良容易導致燒燬顯卡，那麼就要避免這種現象的發生，爲此做了出以下的改良，這也是ATX3.1和ATX 3.0電源最大的不同之處。
（1）新規定將負責12v供電的端子增加0.25mm，邊帶信號(sideband signal)的端子縮短1.5mm。這樣插入後，12v供電的端子之間更加容易完全接觸。如果沒插到底的情況下，那麼邊帶信號的端子之間就更不容易接觸到，最終結果是或者直切斷對應端口的電源輸出，或者是限制功率輸出（這是另一個保護措施，下文會講)，可以理解爲一種“防呆”的設計。
（2）12VHPWR有12個常規大小的接口，負責12v供電；還有4個小接口，負責邊帶信號(sideband signal)，12V-2x6接口也依然是這個結構。
▼4個小接口中兩個爲兩個sense，通過不同的狀態組合來達到不同的功率限制，有“初始允許功率”和“最大允許功率”兩個數值。這樣顯卡跟電源之間就有了通信交流。正常狀態下，顯卡需要多少電，電源就給多少。而一旦電源無法提供顯卡的功耗需求，顯卡也會自動降低功耗從而不會發生死機或重啓。12VHPWR對sense的定義如下：
▼12V-2x6接口的sense端子增加了一些定義：新增了0W的級別，也就是關斷輸出。同時150W檔次的定義方式也進行一定的更改。這樣即使在接口沒有正確安裝，比如沒插到底的情況下，12VHPWR接口最低仍然可以輸出100W功率，存在安全隱患。而12V-2x6接口要麼直接沒有輸出，要麼限制輸出功率，安全性自然有所提升了。
▼不管是12V-2x6還是12VHPWR接口，以及兩種標準的線材，從肉眼來看是區分不出來的。當然兩種標準的接口和線材也是互相兼容的。
保持時間
以上的內容都是圍繞12VHPWR的改進。但其實還要一個其它的改變，就是保持時間需求有所下降。
▼爲了順利開機與關機，PC電源根據平臺需求制定的時序測試，分爲T0至T6共計7個計時段，其中保持時間實際上就是T5+T6組成的。
▼按照ATX 3.0的要求，保持時間中的T5是需要在滿載輸出的情況下達到不小於16ms的市場，而T6則需要不少於1ms，加起來就是保持時間要求的不少於17ms（100%負載下）。
▼在ATX 3.1中，T5要求的16ms下降至11ms，T6則維持原來的要求不變，相當於變成了保持時間要求的不少於12ms（100%負載下），不過原來的16ms依舊作爲推薦值得以保留。
▼保持時間能到達什麼程度，主要得看主電容的用料。從風扇一面正好可以看到主電容（日系）的主要參數，爲450v & 680μF，即達到了0.8μF/W,雖然該值不算出類拔萃（畢竟VITA GM系列也不是全漢的旗艦級產品），但按經驗該配置也是足夠，並留有冗餘，肯定是沒有因爲ATX3.1的保持時間要求降低而縮水。
一般認爲0.5μF/W基本上可以保證電源的保持時間可以達標，但好的電源都會留有一些餘量，旗艦級電源可以達到1μF/W或更高。
最後
ATX 3.1電源終於來了，從標準的變動可以看到這次主要是來解決新接口安裝時的接觸不良問題。VITA GM系列電源產品價格還算可以，而且沒有因爲ATX3.1電源對保持時間的要求降低而縮水主電容；另外效率解決白金；再加上14cm的電源長度對一些mini機箱也更友好；最後電源的保護措施：過流保護（OCP）、過壓保護（OVP）、短路保護（SCP）、過功率保護（OPP）、欠壓保護（UVP）、以及過溫保護（OTP），也是一個不缺。還是很值得考慮購買的一款ATX3.1電源。
