2月4日，蘋果發售Vision Pro後的第二天，全球知名拆解網站ifixit，對這臺近3萬元的昂貴設備進行了全球首拆，包括EyeSight外屏、前面板、光學組件、M2和R1芯片、散熱風扇、攝像頭組件、電池等一系列的天價內部構造，讓人感受蘋果絕妙的視覺效果和創新工藝，將各元器件集成爲Vision Pro，帶動全球創新零部件廠商發展！
Vision Pro最奇怪的地方，也是最獨特的地方在於EyeSight顯示技術，有非常典型的蘋果風格，不僅表面看上去像是通過煙色玻璃看到用戶眼睛，通過光柵和多視角渲染實現3D立體視角效果，這在用戶體驗上更逼真，這也意味着Vision Pro是蘋果有史以來最複雜的硬件，首先拆解的是EyeSight屏。
外面的玻璃面板是通過膠水粘上去的，用熱風槍加熱，再用撥片慢慢將面板分離，可以看到沒有破損，玻璃上還有一層塑料保護膜，但有些部分剝落，目前這一部分的維修費用是799美元，已經有全球首摔了。
玻璃面板本身重34克，相比於Vision Pro配備電池後超過一公斤的重量，面板其實相當輕；
EyeSight目前申請的專利主要是三種顯示模式：“內部聚焦”、“外部交互”和“請勿打擾”。可以通過各種卡通動物的眼睛和其他傳感器。來捕獲的生物特徵分析，分析用戶與親人交談時的心情，然後內部攝像頭讀取情緒狀態，並根據這些情緒狀態投射圖像。
去除掉玻璃面板外殼後，是前置顯示屏的三層——擴展層、透鏡層和索尼那塊昂貴的Micro OLED顯示屏，擴展層位於最外層，是凸透鏡或者微透鏡層，用於擴展視野範圍，中間的透鏡層可以對光線進行傳輸和重定向，實現立體眼球圖像的顯示。
實際上EyeSight顯示屏非常昏暗且分辨率低，這一步可以解釋爲什麼用戶戴上蘋果頭顯後會有種恐怖谷效應，進一步對三層結構設計進行拆解，Apple設計Vision Pro的核心目的，是實現可信且逼真的3D面部圖像效果，但是人類的大腦對面孔和表情非常敏感，蘋果爲了讓一些東西看起來像3D，所以設置了雙凸透鏡來解決這個問題。
下圖爲雙凸透鏡層彎曲的脊部，可以有效控制和導向光線通過每個小透鏡的傳播角度，當從不同角度觀看時，雙凸透鏡會顯示不同的圖像，Vision Pro外部的 OLED 面板頂部有一個光柵層，渲染成A、B多對面部圖像，然後進行分割再差值，經過凸透鏡後，左右眼分別接收不同視角圖幀產生立體視差，通過立體效果創建 3D 臉部，從而達到全新逼真3D效果。
傳統的3D渲染缺乏立體視差，無法產生真正3D感，蘋果的工藝相當精細，雖然解決方法略有妥協，在多個圖像進行劃分差值，舉例來說如果屏幕像素爲2000，就需要平均分到每個子圖像1000像素來使用，這必然導致每個子圖像的分辨率下降，,圖像線條變粗糙，分辨率下降正是EyeSight圖像看起來較模糊的主要原因。
上下兩張圖是X光照射看到的各部件輪廓，產品支持自動瞳距調整與自定義鏡片，在眼部條件允許範圍內提供個性化配置，鏡片需要與設備“配對”，而有散光的部分人不適合佩戴鏡片。

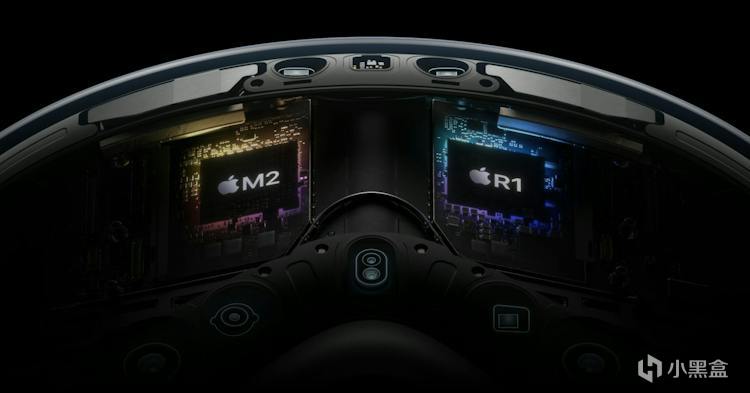

接下來是M2和R1芯片，R1專門負責處理來自 12 個攝像頭、LiDAR 傳感器和 TrueDepth 攝像頭的輸入，基本上是實時計算，比如處理EyeSight前置顯示屏的多視角3D光學信息、處理眼部追蹤追蹤算法等，R1爲蘋果研發專爲智能眼鏡設計的芯片；M2芯片是負責Vision Pro的系統和基礎計算任務，性能更強，功耗和發熱較高。

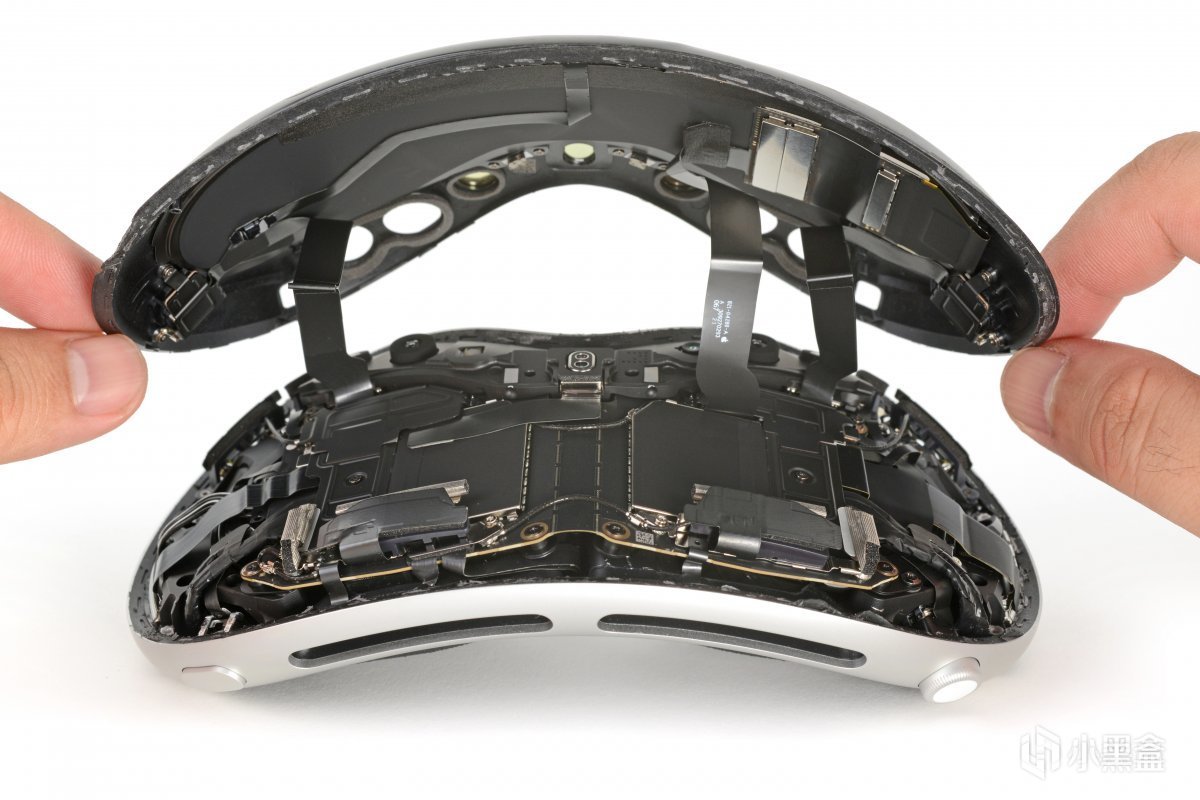

繼續進行拆解，主要是光學和外部顯示組件，包括大量的螺絲滑軌將散熱風扇等組件固定在Vision Pro內部。
索尼Micro OLED顯示屏也被拆解下來，與傳統OLED屏相比，Micro OLED尺寸更小，但像素密度更高，更適合在頭顯設備內構建清晰的圖像顯示，爲Vision Pro提供4K分辨率和極低反應時間的圖像輸出能力，也是Vision Pro作爲智能光學頭顯設備的重要基石技術之一。
