B760新微碼的效果：風冷壓住14700K!搭配RTX4080S玩爽4K分辨率遊戲

一套白色風格主機方案，比較特殊的地方是選擇了14700KF+RTX4080S+風冷散熱器的組合，試試B760的最新微碼，是否能讓風冷壓住14700KF。

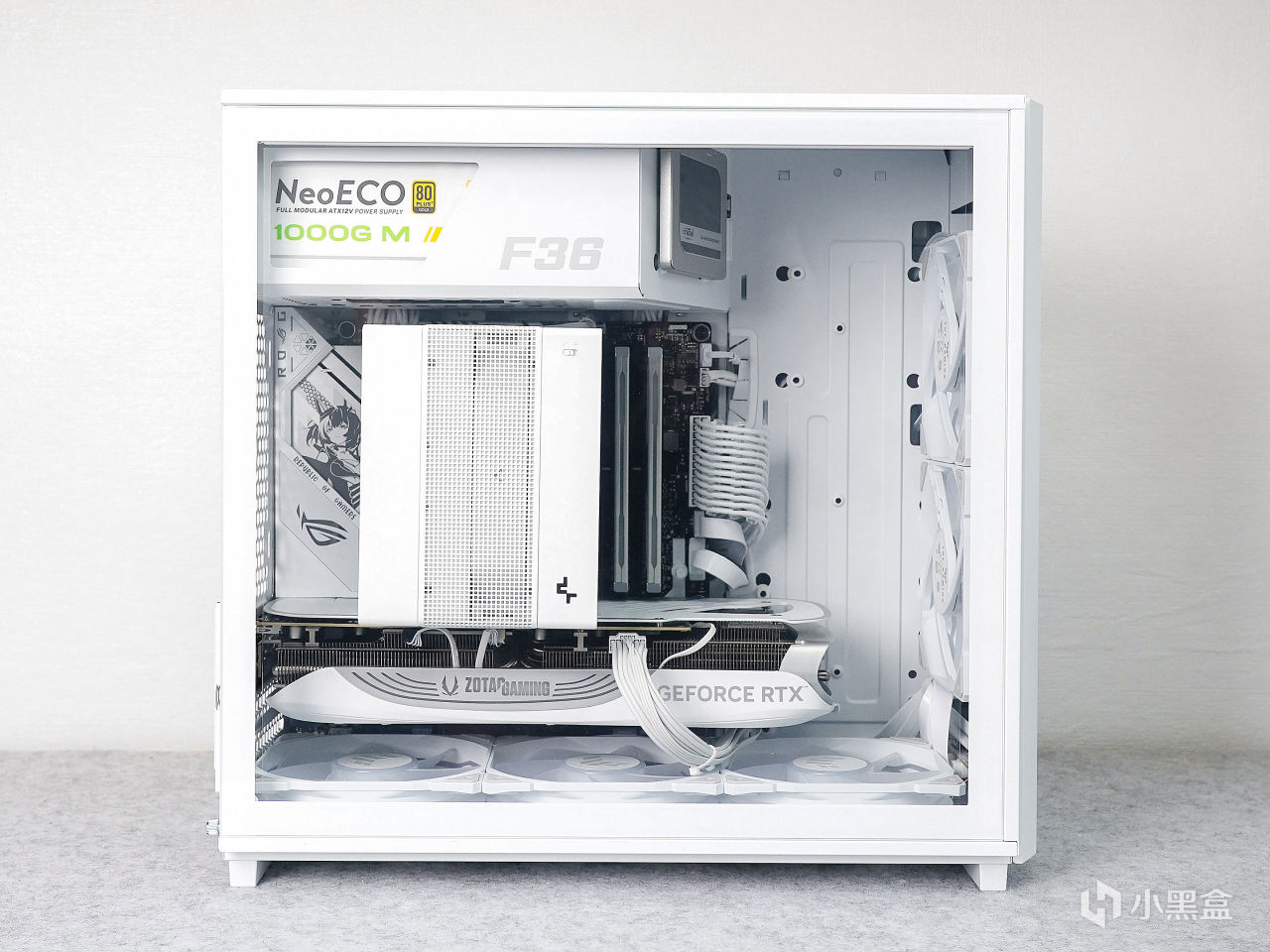

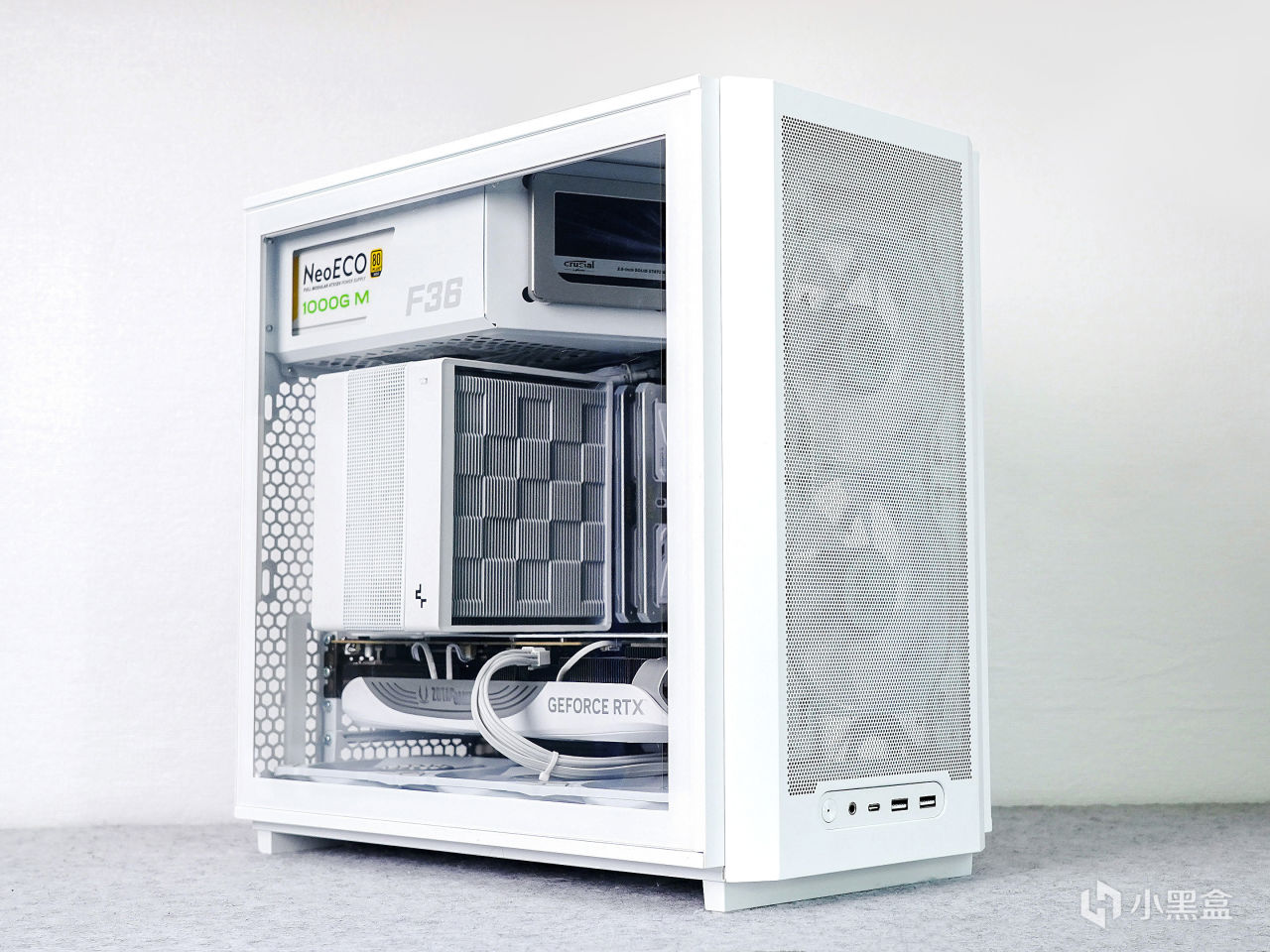

先把散熱的問題放一放，首先這臺白色主機的顏值是否能讓你喜歡呢？

開機後，RGB光效是否合你的胃口？

具體配置如下

CPUi：ntel i7 14700KF

主板：華碩（ASUS）ROG STRIX B760-G GAMING WIFI S

內存：宇瞻（Apacer） ZADAK DDR5 16G*2 6400

顯卡：索泰（ZOTAC）RTX 4080 Super TRINITY OC 月白

散熱：九州風神（DEEPCOOL ）阿薩辛4S白

電源：安鈦克（Antec） NE1000 白色

機箱：機械大師（MechanicMaster）飛行家系列 F36

風扇：華碩（ASUS）TUF GAMING TR120 ARGB 正葉風扇X2

華碩（ASUS）TUF GAMING TR120 ARGB 反葉風扇X3

讓我們首先關注下：

14700KF用單風扇風冷行不行？

主板

▼華碩B760小吹雪主板的顏值，用料和口碑在市場中的反響一直不錯，現在，升級版的ROG STRIX B760-G GAMING WIFI S小吹雪又來了。配件方面非常的豐富，有：雪武戰姬形象的卡片和貼紙、M.2卡扣、導熱墊、紮帶、WIFI6E天線、SATA線等。

▼WIFI6E天線很有特色，底部有磁吸，採用了易拆式設計，並且有4種角度鎖定，可以根據放置的場合進行靈活佈置。

▼主板爲標準的ATX板型，尺寸爲24.4X24.4cm，有4個4Pin風扇接口，3個3Pin 5V ARGB和1個4Pin 12V RGB接口。供電模塊、主板芯片以及SSD的散熱片都是銀白色的。PCB採用了服務器級別，雖然底色還是黑色的，但上面有白色六邊形的雪花圖案塗裝，更加契合“吹雪”的主題。

▼主板上有很重的二次元元素，在IO裝甲上加入了雪武戰姬人物造型，CPU保護蓋上也有一個Q版的。

▼主板的背面也有雪武戰姬的剪影，雖然裝機後就看不到，但給人一種精心設計的感覺。

▼主板CPU供電接口爲8+4 pin。

▼4條DDR5 DIMM插槽，單條最高容量48GB，最多支持192GB內存。支持頻率也從非S版的7800MHz提升到8000MHz+。內側供電爲一相，MOS管一上兩下，型號爲安森美4C10C， PWM 型號爲 uP1540P。另外內存槽上方有簡易的bug診斷燈。

▼前置USB 3.2 Gen1 （5Gbps）Type A 和USB 3.2 Gen 2 Type-C（10Gbps）擴展接口，ASM1543是前置Type-C接口的IC。

▼有2個全尺寸的PCIe x16插槽，上面的是CPU直出，支持規格是PCIe 5.0x16，有金屬包裹強化；下面的是由B760芯片組提供，支持PCIe 4.0x4，另外還有2個PCIe 4.0 x1插槽。

▼顯卡易拆設計對於拆卸又大又長的中高端RTX40顯卡還是非常有用的。

▼提供了2個 M.2 PCIe 4.0 x4 接口，都配有各自的散熱片。另外SSD的安裝也都採用了無螺絲的快裝結構（M.2 Q-Latch）。

▼4個SATA 6Gbps接口，皆爲原生。

▼一體式I/O後置擋板：

視頻接口爲1個HDMI和1個 DisplayPort；音頻接口爲5個3.5mm接口。

USB接口包括：4個 USB 2.0（黑色），2個USB 3.2 Gen 1（5Gbps，藍色），1個USB 3.2 Gen 2 （10Gbps，紅色）。2個Type-C接口，左側爲USB 3.2 Gen 2x2（20Gbps），右側爲USB 3.2 Gen 2（10Gbps），

1個BIOS FlashBack按鈕，在無CPU、內存的情況下可以刷新主板BIOS。

有線網口爲1個2.5Gbp，另外還有2個天線接口比較特別，下面會講到。

▼無線網卡來自英特爾的AX211 Wi-Fi 6E芯片，支持藍牙5.3，雖然不是現在最強的Wi-Fi 7，但也能滿足99%用戶的需要了。

▼Wi-Fi天線也是易拆式設計，輕輕一插就能固定好天線接口，不用擰半天了（拔出同理）。

▼供電的散熱由兩塊金屬散熱片組成，採用了VRM設計，能兼顧到mosfet和電感的散熱。IO護甲爲塑料材質，可以看到一小塊PCB和供電線，因爲這裏有個ROG的RGB燈

▼裸板的樣子

▼主板供電爲12+1+1相供電設計，PWM控制器爲ASP2100R，即華碩的EPU芯片，應該不會支持超過10相的供電。13顆電感搭配的Dr.MOS來自 Vishay(威世)的 SIC623，單相最高支持 60A,沒有發現倍相芯片，所以供電結構爲：6相併聯12相的核心供電（VCore）+1相核顯供電（VGT），還有一相採用單獨的PWM和MOSFET（上下橋設計），是輔助（VCCAUX）供電部分。

▼音頻電路佈置在獨立PCB區間，帶有電磁屏蔽罩包裹可免受其他電路的干擾，音頻芯片爲Realtek ALC S1220A，絲印712 3H爲Savitech SV3H712 耳放芯片（AMP放大器），絲印（Unisonic） LD2117AG 爲線性穩壓芯片，提供自動檢測和優化耳機阻抗的功能，以提升耳機音效質量。另外還配備了8顆Nichicon的音頻電容。

內存

▼ZADAK（扎達克）是宇瞻旗下子品牌，SPARK RGB DDR5主打高端型號。

▼內存金屬馬甲表面呈霧面磨砂工藝，大部分是純白色的，有凹凸紋路作爲裝飾；頂部採用了拉絲質感的銀色金屬，中間有一個金黃色的ZADAK LOGO。

▼黑色的標籤上有內存參數，上面標註有產品SN、PN、頻率爲6400MHz、時序CL32，支持 Intel XMP 3.0和AMD EXPO 超頻技術，內存顆粒爲海力士顆粒，單條容量爲16GB。

▼頂部有燈帶,整體爲五段式超廣角燈效,支持御三家，以及華擎和雷蛇ARGB燈效同步。

▼內存的尺寸爲5cm高度、13.6cm寬度、0.79cm厚度，如果是迷你小機箱，還是要注意下兼容性。

散熱器

▼風冷選擇了九州風神的雙塔散熱器：阿薩辛4S，有黑白兩色可選。支持英特爾LGA20XX/1700/1200/115x、AMD AM5/AM4 平臺。附件包括一管DM9導熱硅脂、L型長杆雙頭簡易螺絲刀，以及全金屬的各類扣具和背板，當然說明書也是少不了的。

▼散熱器爲單風扇內嵌設計，外面包覆立方體造型的整流罩，聚攏了鰭片兩側的亂流，另外也讓整體感很強。尺寸爲116 x 147 x 164mm，重1380克，挺大挺重的。由於做了避讓設計，以及沒標配前置風扇，所以不會和內存發生衝突。正面的鰭片爲凹凸相間的方塊矩陣型，背面的鰭片爲波浪型，由於沒用外露的風扇，也起到提醒你安裝方向的作用。

▼頂部右上角有一個風扇的轉速切換開關，可選全速模式和安靜模式，當然你也可以將風扇供電接口直接插到主板上，交給主板控制。

▼頂部的九州風神的logo，通電後發出藍綠色的燈光，可以根據風扇調速開關的模式變換明暗效果，不過整體亮度較低，所以並不明顯。

▼配備7根6mm 直徑熱管，全白塗裝。底部熱管非直接觸式，拋光工藝處理，中心略凸，在壓力扣具作用下能與CPU更緊密結合，官方給出的解熱能力爲250W。

▼頂部的鋼網採用磁吸固定，打開後，捏住風扇兩側的彈簧片固定扣即可取出嵌在內部的風扇。

▼風扇葉爲140mm規格，採用FDB液態軸承和三相六極馬達並支持PWM調速。如果使用自帶的轉速切換功能，性能模式下，轉速500-1800rpm，最高風量61.25CFM，靜風壓3.76mmAq，風噪29.3分貝；靜音模式下，轉速500-1450rpm，風量48.55CFM，靜風壓2.46mmAq，風噪22.6分貝。

▼拆解所以的螺絲後（內六角）,可以把整流罩出掉後，看到雙塔鰭片前小後大，畢竟只標配了一把中置風扇，這種設計效率應該更高。

▼CPU是i7-14700KF，標配了8個性能核，12個能效核，L3緩存的容量33MB，是14代酷睿中提升最大的一款。

▼安裝阿薩辛4S散熱器時需要先將風扇取出，再用長杆螺絲刀從中間擰緊底座上的固定螺絲。

▼安裝好散熱器後，內存安裝在外側的三條卡槽肯定沒有任何問題，如果放在最內側的卡槽，由於ZADAK的馬甲比較厚，還是會和散熱有點點接觸，但應該也是能夠插滿4條內存條的。

溫度和性能測試

▼現在雖然360一體水冷價格也不算貴，但有些mini機箱是無法安裝的，另外風冷在安全性上確實也要更高一些，所以就有一個疑問：14700K（F)用風冷能壓得住嗎？這次使用華碩B760主板的新微碼降壓功能，試試能不能用風冷壓制14700KF！

▼默認情況下，由於CEP無法關閉，一開烤機（FPU），溫度馬上飆升到90~100度。對於一些重負載的CUP應用影響較大，另外就是噪音較大。

0x104 微碼

▼早一點的解決方案是0x104 Microcode，不能關閉CEP，而是去降低一些不容易觸發CEP的其它電壓來達到降壓目的。具體路徑爲：Ai Tweaker - Tweaker Paradise的Switch Microcode選擇0x104 Microcode。

▼來進行手動降壓，可以調節電壓的選項有3項：Actual VRM Core Voltage，容易觸發CEP，可以不降低或少降（個人經驗最多降低0.02v）；Global Core SVID Voltage和Cache SVID Voltage，對核心電壓的降低最爲有效。但要注意這兩項電壓都和體質有關，降壓過多會引起藍屏死機，以下參數僅作爲參考。

0x123 微碼

▼較新BIOS中提供了0x123 Microcode，本質就是直接關閉CEP。具體路徑爲：Ai Tweaker - internal CPU Power Mangement—AI CEP選擇Disabled。不過要注意僅支持14代B0步進的處理器(K系列均支持),

▼手動降壓時可以直接選擇Actual VRM Core Voltage（固定電壓模式）。14700K(F)個人建議值爲1.35V（其實也不是核心電壓值），如果體質比較好，可以更低。個人推薦使用load -line Calibration的Level 4或者6，前者降壓降溫效果更好，後者性能發揮會更好。

▼對比下兩種微碼的FPU烤機測試（10分鐘）：使用0x104 微碼：P-Core8核心平均溫度92.4℃，E-Core12核心平均溫度88.8℃，CPU功耗爲258w。當然如果使用AC/DC曲線調節也許會有更好的效果。使用0x123 微碼：P-Core8核心平均溫度82.3℃，E-Core12核心平均溫度82.1℃，CPU功耗爲236w。無疑的降壓降溫效果更明顯，不過注意主頻降低了0.1GHz，不知道是哪裏沒設置好，還是有點小bug？

▼10分鐘的CHINBENCH R 23測試，0x104 微碼得分34886，0x123 微碼得分34093，少了不到700分，性能稍有下降。

▼當然如果是以遊戲爲主要應用，這種影響就可以忽略不計了，CPU負載不高時到達高頻完全沒問題，使用這種0x123 微碼降壓搭配阿薩辛4S，遊戲溫度只有60℃左右。

內存性能

▼內存性能方面，BIOS中提供一種XMP Tweaked模式，在採用內存XMP存檔後再自動優化小參。

▼可以看到使用XMP Tweaked模式後，對默認XMP狀態的讀寫速度，和延遲都有優化，而且也比較明顯！

這套配置採用了RTX 4080 Super顯卡，所以再看下：

4k分辨率下玩遊戲的效果

顯卡

▼白色主機，白色顯卡必不可少。選擇了純白色的索泰RTX 4080 Super TRINITY OC 月白，附件包括顯卡支架，轉接線，使用手冊，支架說明書和一張二次元風格的小卡片。

▼顯卡的造型溫潤而柔美，雖然作爲次旗艦的型號，但這款顯卡並不算大，尺寸爲307×120×59cm，大部分機箱還是能裝下的。

▼採用了三風扇設計，中間的風扇方向與另外兩個風扇的旋轉方向並不相同，以此形成正逆轉風道，提升風扇運行效率。三個風扇直徑爲11cm，11 片白色扇葉，每一片扇葉都做了鱗狀仿生條紋來優化曲率（仿生盾鱗2.0風扇），可提升風扇風量、風壓和風流，噪音也更小，且支持智能啓停。

▼側面的ZOTAC GAMING，以及旁邊的虹橋形裝飾條紋都具有RGB燈效，供電接口爲一個新規的16Pin 12VHPWR。

▼頂端沒有封閉，可以看到貫穿而出的5根鍍鎳6mm複合熱管。

▼顯卡兩側各看到一根熱管成U型，並沒有貫穿到前端，所以其實一共有7根6mm複合熱管，再加上3段式散熱鰭片，以及3個仿生盾鱗2.0風扇，組成了ICE STORM 2.0散熱系統，爲內部芯片以及11+2相供電保駕護航。

▼顯卡背面覆蓋了合金材料一體鑄型合金的銀色包邊白色背板，增加顯卡結構強度，保護顯卡PCB上面有一個漸變色處理的索泰圖形 Logo（沒有燈效）。

▼背板前端爲鏤空設計，可以看到內部的散熱鰭片和熱管，由於沒有PCB，冷風可以直接吹透，實現更高效的散熱。

▼I / O 接口部分配備了3個DP 1.4、1個HDMI 2.1接口。從這個角度可以看到顯卡微微越肩，厚度也超過了2槽，大概在2.5槽左右。

4K遊戲性能測試

▼RTX 4080 SUPER在規格上採用了滿血版AD103核心，共計10240個流處理器，補全了RTX 4080被砍一刀，比起RTX 4080的9728個核心增加了5%。下面就來看看它在4k分辨率下的遊戲表現。

▼RTX4080 SUPER Trinity OC的Boost頻率爲2565MHz，對比公版，Boost頻率高了15MHz。默認的溫度上限爲84℃，默認的功耗上限爲320w。

▼3DMARK測試

Steel Nomad用於非光追繁重負載測試。測試幀數爲65.29FPS，RTX 4080 SUPER還是可以一戰的。

Speed Way則是用於光線追蹤遊戲測試，測試幀數爲73.55FPS，可以非常流暢的運行測試。

再來進行實際遊戲的測試，運行遊戲自帶的性能基準測試，分辨率皆爲4K。▼育碧家的《刺客信條：奧德賽》，極高畫質下，平均幀數99FPS。

▼《極限競速：地平線 5》,不支持DLSS的版本，在遊戲中選擇極端畫質預設，平均幀數可以達到 132 幀，搭配4k高刷顯示器也不成問題。

▼再來看看光追遊戲的表現，《看門狗：軍團》，極高畫質下，開啓最高光追特效並開啓平衡等級後，平均幀數可以達到90FPS,非常流暢的水平，但是需要DLSS的幫助。

▼《賽博朋克：2077》是一款對顯卡性能要求非常高的遊戲，高紋理質量下，開啓常規追光特效，開使用 DLSS 2 平衡級 + DLSS 3 幀生成 + DLSS 3.5 光線重，平均幀率能到 80.65FPS，還不錯的表現。

▼再來挑戰一下對顯卡要求更高的路徑追蹤光追模式，其它設置如上，平均幀數達到了62.34FPS，算是守住了 4K / 60 幀的底線。

▼最近《黑神話：悟空》這款遊戲備受關注，畢竟它可能成爲國產3A遊戲的一個現象級的作品。特效方面，這款遊戲支持全景光線追蹤及 NVIDIA DLSS 3.5 光線重建技術。

▼在官方的推薦配置中，如果要在4k分辨率玩得比較爽，建議的顯卡也是RTX4080 Super。

顯卡散熱表現

▼Furmark烤機測試，參數設定爲1080p分辨率、0AA，10分鐘後，溫度穩定在76.5℃。GPU-Z顯示的功耗爲314.3w。這個溫度表現還是不錯的。

最後來看看這臺主機的

裝機詳情

機箱

▼機械大師的機箱產品一直以來都以緊湊型的設計而著稱，但近期推出的飛行家系列首款F36 MATX機箱，卻爲了擁有更好的風道結構，放棄對體積控制的追求！附件方面，還是典型的機械大師配備：一個裝各類螺絲的盒子，一把螺絲刀，以及一本彩繪的說明書。

▼尺寸爲 402*216*369（mm）（高度不含腳墊），這款MATX機箱的體積達到了32L！要知道作爲ATX機箱的C34pro也只有31L。爲了形成完美的平行風道，頂部是完全封閉的結構；而爲了保障顯卡的進風，電源則採用有點古老的上至結構。

▼底部採用高腳墊（23mm），需要拆卸螺絲打開底板才能更換防塵網（磁吸式），就是得把主機“放倒”後才能完成更換，稍麻煩了一點。

▼兩側全部採用無螺絲免工具拆裝設計（碰珠式固定），兩側板打開需要通過上部的一個小凹槽，可惜側板沒采用了防脫落設計。鋼化玻璃側板爲3mm厚。

▼前面板爲可拆卸mesh網面，爲1.2mm密網孔，所以就沒用再配備PVC防塵網。支持2個120mm/140mm風扇，或者240/280mm規格的冷排。

▼機箱最大支持M-ATX 主板，風冷散熱器限高爲165mm ，顯卡限長 369mm （前面安裝25mm風扇的情況下）。底部可以安裝2個140mm或3個120mm機箱風扇，後部可安裝一個120mm風扇，這短風道強散熱的結構很明顯更適合安裝風冷散熱器，安裝水冷的話還要糾結冷排風扇的風向問題（前置冷排+風扇時顯卡限長爲340mm）。

▼機箱支持背插系統，右側（主板區域）預留了 24mm 的理線空間，可以安裝1塊2.5寸硬盤。背面左側則有更大的深度，可以安裝1塊2.5寸硬盤和1塊3.5寸硬盤。

▼再來看下一些小細節：提供了簡易的顯卡支架；頂部電源倉支持170mm長的電源，前端採用斜面設計，可安裝1個2.5寸硬盤；走線口呈90度，橡膠圈也是這樣的；PCI檔板外保護罩有爲磁吸式的，非常人性化的設計。

▼在擴展接口方面，提供了2個 USB 3.2 Gen1 Type-A 接口（5Gbps）和一個 USB 3.2 Gen2 Type-C 接口（10Gbps），以及一個3.5mm音頻接口。而且可以選擇前置 IO 面板放在頂部或者前面板的頂部。

風扇

華碩的TUF GAMING TR120 ARGB系列風扇，有正葉和反葉兩種型號，並有黑白兩種顏色可選。由於機箱結構，正葉選擇了2個單支裝的，反葉選擇三聯裝的。

▼TUF 風扇爲120mm規格，厚度約28mm，相比標準的風扇略厚，風扇內部有16顆ARGB燈珠，正反雙層排列，反兩面四角均有防震墊。

▼風扇採用液壓軸承和七扇葉設計，支持PWM調速d，額定最高轉速爲2000±10% RPM，正葉扇的最大風量爲77.4CFM，最大靜壓3.3mmH2O，並支持零轉速模式。正面軸承處有TUF GAMING系列的標誌，扇框側面也有ARGB的燈條，更加提升了風扇的顏值。供電爲1個4Pin PWM接口，一個3Pin ARGB母口和一個3Pin ARGB 公頭，方便擴展其它ARGB設備。
