無限進化—Z790 DARKHERO+4080猛禽+聯力積木四代+EVORGB裝機分享

前言

今天帶來的是ROG Z790 DARK HERO + ROG STRIX 4080 + LIANLI O11D EVO RGB的裝機分享。機箱是來自聯力包豪斯系列的又又又又進化版的O11D EVO RGB，這款機箱在原有O11D EVO的基礎上增加上下ARGB燈帶獲得更多的光效，並且擴容內部空間提供更高的硬件搭配兼容性，尺寸爲478x290x471mm的長寬高，可以支持最寬280mm的EATX主板，頂部最大支持420冷排，頂、側、底三面均支持3x140風扇的安裝，風冷散熱最大167mm，顯卡限長455.7mm，電源最長220mm，同時雙倉結構的背側可以支持2個HDD+2個SSD。

配置上主要爲14代i7-14700K + ROG MAXIMUS Z790 DARK HERO，這款主板在保持20+1的90A供電規模基礎上，捨棄了不方便的M.2擴展卡使得主板直接集成5條M.2，另外還加入了WIFI7的新無線平臺，同時內存也升級至最高DDR5 8000頻率和192GB大容量的支持，更有DIMM FLEX智能溫控優化內存功能的加入。顯卡則是玩家國度猛禽ROG STRIX 4080 O24G GAMING，具有 9728個CUDA 核心，可提供 49 Shader-TFLOPS 傳統光柵渲染能力、304個第四代Tensor Cores 爲AI處理和DLSS提供780 Tensor-TFLOPS的計算性能、76個第三代RT Cores具有113 RT-TFLOPS的計算性能，配備256` bit/16 GB美光GDDR6X顯存，18+3(核心+顯存)（70A）超合金數字供電方案的供電規模，以及級別超級猛禽散熱器讓AD103發揮到極致。電源是來自華碩的ROG STRIX 雷鷹750W AURA金牌全模電源，新的鋁製外殼工藝與絲網散熱，軸流滾珠風扇和壓紋線的用料，10年質保的ATX3.0金牌電源強大規格。

存儲方面內存選用宇瞻NOX暗黑馬甲套條，DDR5 6400頻率配合海力士B-DIE顆粒運行非常穩定。固態硬盤選用1TB的三星990 PRO ，其採用8nm的PASCAL主控和配備三星第七代V-NAND TLC閃存，1TB容量版本採用1GB的三星LPDDR4緩存芯片。

散熱器是聯力極圈二代LCD360幻境水冷，是聯力第一款有2.88寸IPS屏幕的AIO水冷散熱器，可以讓用戶能夠以極具創意的方式顯示出影像或視頻，還可以實時顯示系統信息，並特別採用Asetek最新第八代水泵設計，幻境款更是使用了聯力的積木風扇三代SL-INF。最後配合機箱使用的是聯力最新的積木風扇四代TL-LCD，這次聯力推出的積木風扇四代除了帶1.6寸小屏幕的TL LCD外，還有不帶屏幕但是扇葉升級爲LCP材質的同款。

配置清單：

CPU：英特爾（Intel）14代酷睿 i7-14700K 處理器

主板：華碩（ASUS）玩家國度 ROG MAXIMUS Z790 DARK HERO

顯卡：華碩（ASUS）玩家國度 ROG STRIX GeForce RTX 4080-O16G -GAMING 猛禽顯卡

電源：華碩（ASUS）玩家國度 ROG STRIX 雷鷹750W AURA 金牌全模電源 ATX3.0

內存：宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

固態：三星（SAMSUNG） 990 PRO 1TB SSD固態硬盤

散熱：聯力（LIANLI）極圈二代LCD 幻鏡 360 一體水冷（GA II LCD SL-INF 360）

風扇：聯力積木風扇四代TL LCD 120 黑色反葉三聯包

聯力積木風扇四代TL LCD 120 黑色正葉x1

聯力積木風扇四代TL LCD 140 黑色正葉x3

機箱: 聯力（LIANLI）包豪斯O11D EVO RGB版

整機展示：

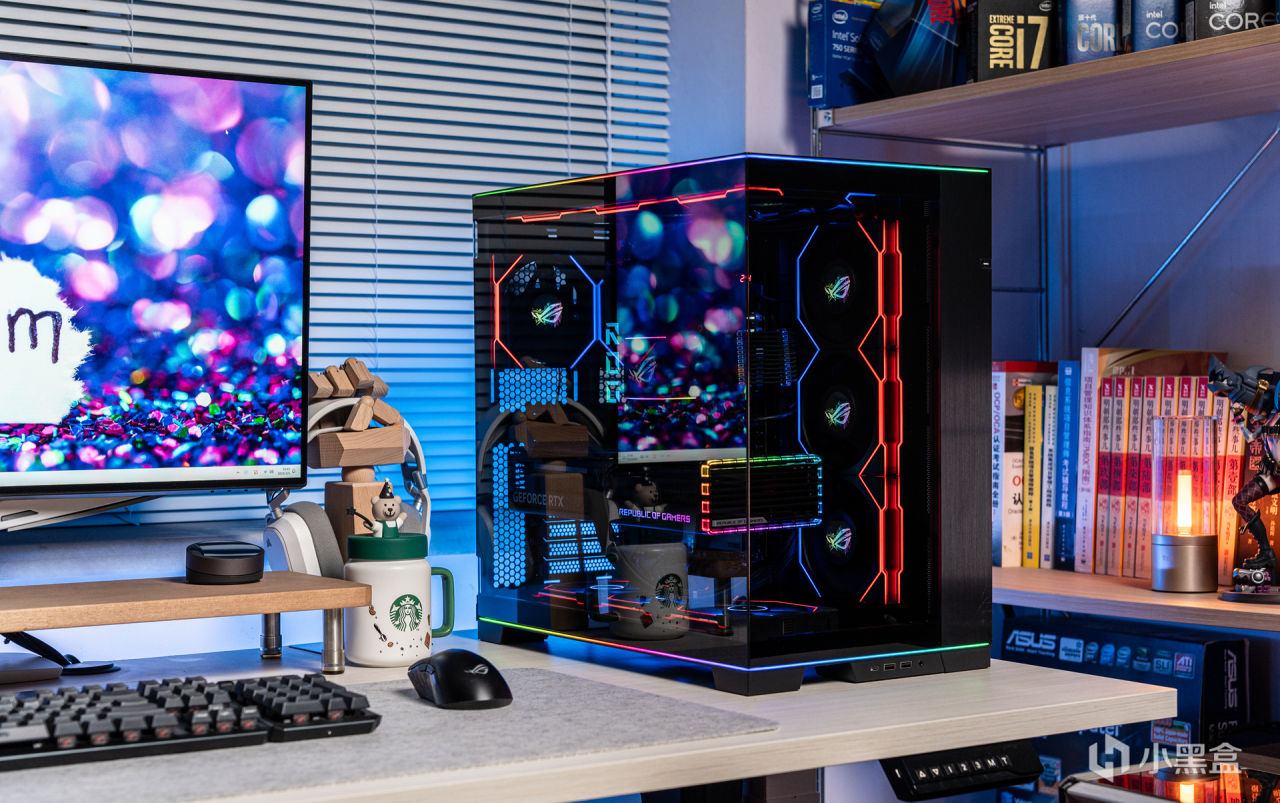

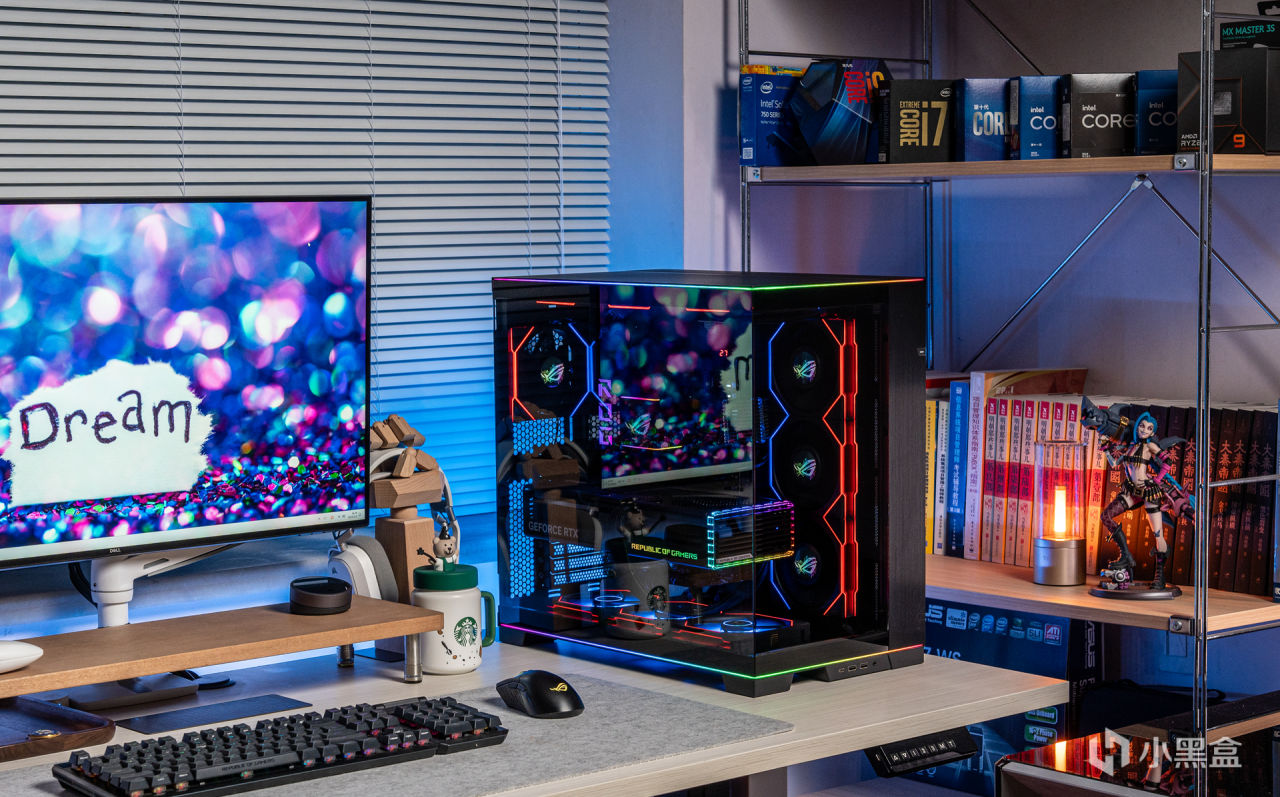

O11D EVO RGB的無立柱全視化海景房，讓所有配件都能在燈光照耀下一覽無餘

內部的配件清晰可見，特別是帶屏幕的水冷與風扇

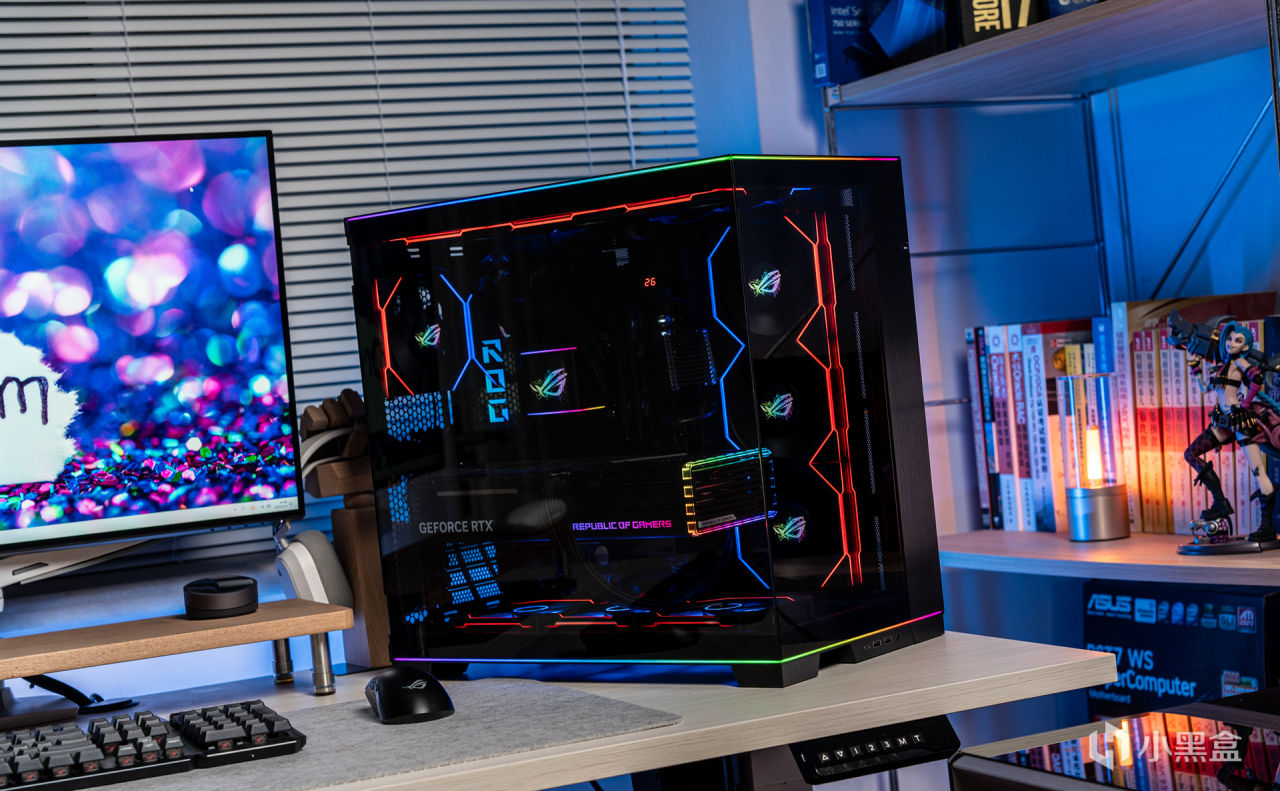

哪怕深色的鋼化玻璃側板，一樣能獲得更好的觀感效果，同時因爲深色玻璃，讓光效有所減弱，使得在顯示器邊上又不會因爲刺眼而影響對顯示器的使用

整體俯視效果

雙面無立柱，只拆一邊也有不同的味道

頂部和底部的L型1.5mm厚ARGB燈條，使得內部燈效與邊框燈效全綻放

巧妙設計的雙向可按開機鍵，以及下面的重啓鍵，M按鈕長按3秒可取消或開啓主板光效同步，下面的雙按鈕C可長按切換純色光效、B爲四擋亮度調節按鈕

底部的拓展IO面板模塊，包含1個type-C和2個USB3.0以及音頻口，模塊可安裝在底部的3個位置，倒置安裝時也可使用

黑色烤漆網孔頂部面板與拉絲鋁合金面板

中間的無立柱效果，不過如果上分體水冷的話，考慮到冷排的重量最好需要安裝，其實也只要安裝上下四顆螺絲即可固定立柱，鋼性則大大保證了

整機的90°側面

前面板的效果

機箱的背面

45°側面

拆卸深色鋼化玻璃側板之後的內部效果

整機的網孔背板

打開背板之後可見聯力極圈二代LCD 幻鏡 360水冷的冷排，中間的理線部分則在理線擋板下蓋住了

無立柱的角度

45°內部

華碩玩家國度的ROG Z790 DARK HERO的Polymo動態燈效展現個性化的賽博律動效果

強大的20（90A）+1（90A）+2供電模組使得整體的散熱規模也異常強大

主板底部的芯片組下角低調的ROG標誌

ROG Z790 DARK HERO 的背部IO上也是配置了豐富的接口，特別是2個雷電4，以及新WIFI7天線和非常多的USB接口數量

完全滿配的燈效下配置的無光宇瞻NOX 暗黑馬甲燈條，低調的藏在全燈效之中

NOX暗黑馬甲爲DDR5 6400頻率，並使用海力士A-DIE顆粒使得穩定性獲得保證

NOX與潑墨意向的內存裝飾效果

使用的顯卡爲猛禽ROG STRIX 4080 O16G GAMING顯卡

強大的散熱器配合低調的ROG燈效與尾部的矩陣式燈效

特別是顯卡尾部的矩陣式ARGB效果，平直的外觀與邊角上REPUBLIC OF GAMERS

整個顯卡的設計語言應該就是方正造型下的多層設計，斜線條紋配鍍鉻兩條ROG，以及斜切CNC通風孔和ROG金屬標

聯力極圈二代LCD360幻境水冷，冷頭2.88寸 LCD全綵屏幕，配合聯力L-CONNECT 3軟件，可顯示多種信息例如CPU溫度、CPU系統負載、GPU溫度、GPU系統負載、冷卻液溫度，也可以上傳靜態影像(jpg、png)、GIF檔、視頻(mp4)、與文字等等，而冷頭的兩邊各有一條ARGB燈帶同樣受控於L-Connect 3軟件

冷排上的3把積木風扇三代幻境120已移至底部使用，冷排上換上了3把積木風扇四代TL-LCD

背面可見冷排也是非常的規整

整機穩定運行的保證爲ROG STRIX 雷鷹 750W AURA金牌全模電源，新的鋁製外殼工藝與絲網散熱，軸流滾珠風扇和壓紋線的用料，10年質保的ATX3.0金牌電源強大規格

不愧是AURA型號，電源側面的ROG圖案也是可以受控於主板展示燈效的

大風車雙滾珠軸流風扇，是電源涼快穩定的保證

積木風扇四代的TL-LCD款風扇，中間的屏幕爲1.6寸LCD 、500nits亮度和400x400分辨率的IPS面板

TL-LCD積木風扇四代爲28mm厚度，兩邊都環繞着一個華麗的導光條，每個風扇都配置了26個LED燈珠，而側面光效的這層無限鏡，內部多層光效的間距爲0.7mm

頂部的3把14cm型號正葉 TL-LCD

側邊冷排架上的3把12cm反葉TL-LCD

小屏幕與兩邊的燈效

無限鏡燈效

底部還有3把三代積木風扇

整體燈效

配件解析
華碩玩家國度ROG MAXIMUS Z790 DARK HERO

今年Refresh版本的Z790，而位於ROG高端主力的玩家國度Z790HERO也衍生出了DARK版本——Z790DARK HERO，雖然芯片組一樣，但是整個Z790DARK HERO則是全部重新設計調教過的產品，主板的包裝一改ROG紅色風格，爲DARK系列專屬的黑底包裝，大大的敗家之眼logo與底部的ROG 、MAXIMUS Z790 DARK HERO 則言簡意賅的表述了主板型號

MAXIMUS Z790 DARK HERO的主板本體，標準ATX板型，尺寸爲30.5cmx24.4cm；依然是ROG風格，全黑設計，全黑散熱，一體IO上蓋的鏡面效果與ARGB燈效風格，整個主板呈現非常厚重的高端風格

延續了Z790HERO，依然繼承了其全金屬背板，上面大大標識的敗家之眼與DARK HERO的型號標識，2盎司銅8層PCB的主板本體

全覆蓋的散熱裝甲，供電一體化IO上蓋上有一整條的型號標註 MAXIMUS DARK HERO，以及一整面的鏡面反光效果，底下可呈現擴散網格狀的POLYMO燈效圖案

整個CPU供電區域，提供了20（90A）+1（90A）+2的DIGI+數字供電，可輕鬆駕馭酷睿I9甚至未來的14900KS

四條單邊卡扣的DDR5內存插槽,標稱支持最大192GB(4*48GB)的原生DDR5-5600內存,支持XMP 3.0標準以及華碩AEMP II技術,最大可OC至8000Mhz+，且DARK HERO提供了更強的DIMM FLEX 智能溫控優化內存，一鍵釋放更強的內存性能

大大的敗家之眼下面是芯片組散熱，PCIE區域提供了2xPCIE5.0X16的高強度顯卡插槽(支持x16+x0/x8+x8模式分配,並當M.2_1插槽啓用時,第二條PCIe 5.0插槽會被關閉)，和一條由芯片組提供的PCIe 4.0 x4插槽

打開M.2散熱模塊，第一條爲非常厚實的方形鋁塊，用於PCIE5.0 M.2散熱，下面散熱模塊打開有4條PCIE4.0 X4的M.2，而前3條M.2提供了背面散熱，相對於上一代Z790HERO需要M.2擴展卡擴展M.2的情況，個人認爲主板上集成5條M.2更方便了

底背板的接口布局這裏，從左至右依次提供了清除CMOS、BIOS刷寫按鈕、集顯HDMI、四個藍色USB3.2GEN1、五個紅色USB3.2GEN2、兩個40G雷電四、一個type-C、2.5G有線和WIFI7無線以及鍍金音頻接口，其中新的WIFI7採用了新的易插接口設計

華碩（ASUS）玩家國度 ROG STRIX GeForce RTX 4080-O16G -GAMING 猛禽顯卡

這次的顯卡使用了4080猛禽，其採用了4080核心，高達9738個流處理器，128個第三代RT Cores，512個第四代Tensor Cores，並且用上了256bit位寬的16GB的GDDR6X顯存；

整個4080猛禽散熱器本體爲真空腔均熱板底座與7條6mm熱管配置，18+3的GPU核心供電與顯存供電配置；顯卡的尺寸也相當客觀，不含擋板356mm長度，厚度70mm佔用3.5槽位，含擋板高度165mm

顯卡的頂部則是標誌性的GEFORCE RTX的logo和帶有RGB效果的ROG標，另外本次散熱器不僅大，而且採用全金屬設計

顯卡的背板在斜紋下中間有個亮鍍色的ROG標，和右邊的通風設計

風扇使用的是升級的雙滾珠軸流風扇，比上一代多出23.8%的風量實現更低溫度和更低噪音，風扇採用兩側風扇與中央風扇旋轉方向相反的設計以減少散熱模組內部的空氣亂流，且三個風扇都具備智能停轉模式，超過55度纔會啓動

顯卡頂部帶ARGB燈效的“REPUBLIC OF GAMERS”

背板右邊的通風設計，中間有一個兩面設計的ROG大眼睛，其實是整塊鋁合金背板上面CNC出來的條紋鏤空和高低陽刻出來的大眼睛

40系猛禽背板標配的2HDMI2.1+3DP1.4A接口，以及304不鏽鋼擋板

宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

內存是來自宇瞻的無光內存套條——NOX暗黑馬甲

NOX暗黑馬甲爲宇瞻首款DDR5電競系列內存，在效能、容量、穩定性及能耗上都有顯著提升

迷彩風格的低調潑墨意向，這一套條規格爲DDR5 6400 16G*2，時序C32-39-39-84,電壓1.4V，並且採用的是海力士A-DIE顆粒超頻能力不俗

NOX暗黑馬甲做了通體全鋁合金的馬甲包裹，頂部簡單修飾，實用爲主

華碩（ASUS）玩家國度 ROG STRIX 雷鷹750W AURA 電源

華碩ROG雷鷹AURA系列電源採用全模組電源支持ATX3.0供電標準，採用高品質日系電容和高規格散熱模塊，配合堅固光滑的鋁製外殼增強散熱，通過金牌80PLUS和LAMBDA A+ 雙認證，並且使用了雙滾珠軸流風扇和壓紋線全模組設計

標配的壓紋線材，不僅提供1根12VHPWR線纜，還有1根12VHPWR轉2個PCIE8P，以備使用老型號的顯卡之用

電源的本體，七葉雙滾珠軸流風扇支持風扇停轉模式，並且通風處爲絲網設計，風噪和風量都有保證

電源的兩個側面都有一個ROG 大眼睛，支持神光同步特效，一邊爲型號標識，正反雙向安裝

電源的銘牌，本體爲鋁合金材質外殼，尺寸爲180x150x86mm

電源的全模組接口面，上面有防拆貼和ROG小眼睛，1組24P和3組SATA，1個AURA，以及1個12VHPWR和4組PCIE

電源的出風口也是鋁合金材質面，手感上鋁合金相當好

整臺電源擁有全鋁合金的機身質感相當棒，並且因爲大眼睛的RGB特性，直接將燈效與顏值拉滿

聯力（LIANLI）極圈二代LCD 幻鏡 360 白色一體水冷（GA II LCD SL-INF 360）

極圈二代LCD一體水冷式聯力推出的第一款有2.88寸IPS屏幕的AIO水冷散熱器，可以讓用戶能夠以極具創意的方式顯示出影像或視頻，還可以實時顯示系統信息，並特別採用Asetek最新第八代水泵設計。目前極圈二代LCD具有360款和幻境360款兩個型號以及黑白兩色共四個型號可選，這次使用的是幻境360標準黑色款

極圈二代LCD幻境360的水冷本體

冷頭的本體，極圈二代LCD顧名思義使用了IPS的LCD屏幕，2.88英寸分辨率爲480x480，可顯示多種信息例如CPU溫度、CPU系統負載、GPU溫度、GPU系統負載、冷卻液溫度，也可以通過L-Connect 3軟件來記錄與上傳靜態影像(jpg、png)、GIF檔、視頻(mp4)、與文字等等，而冷頭的左右兩邊各有一條ARGB燈帶受控於L-Connect 3軟件

極圈二代LCD的特點就是搭載了最新款的Asetek第八代水泵，三相馬達可運行在3600RPM下提供更高的流量與更安靜的運轉，爲最新款的intel與AMD處理器進行優化銅底接觸面

冷排鰭片也是大廠做工非常得規整

散熱器經過專門設計採用45°旋轉接頭，可方便安裝與走線調整方向，而冷排使用了30mm厚度散熱器且搭配了20FPI的單波散熱鰭片設計，氣流限制較少散熱效率畢竟高

標配的三把SL-INF 120 三代積木風扇幻境，側邊與軸承處都具有幻境ARGB燈效

極圈二代LCD 幻境360的全家福，除了水冷本體和幻境積木風扇和扣具外，還有L-Connect控制器

聯力積木風扇四代TL LCD

當我們以爲聯力的積木風扇更新到三代並且已經更新V2版本之後基本積木風扇已經開發完，但是我們錯了，聯力的積木風扇在創造積木風扇風格與概念並且提升性能的同時，又再次突破邊界開發出了驚人的積木風扇四代，不過這次居然是可以帶着1.6寸屏幕的風扇，這次積木風扇四代的型號非常完整，涵蓋了黑白雙色的12cm正葉反葉和黑白雙色的14cm正葉反葉共8種規格，除了帶1.6寸小屏幕的TL LCD外，還有不帶屏幕但是扇葉升級爲LCP材質的TL風扇同樣多的型號，所以四代積木風扇直接出了16種規格的風扇

12cm反葉扇套裝中的風扇，9葉設計，28mm厚度在滿足特效的同時，讓其保證性能，中間的屏幕爲1.6寸LCD 、500nits亮度和400x400分辨率的IPS面板，通過控制器在LCONNECT3軟件中設置，不僅可以加載圖片、GIF、視頻等，還能使用內置的監控儀表盤來實時監看CPU和顯卡的溫度、負載以及風扇轉速，並且積木風扇串聯時還能分別顯示

風扇依然採用FDB動壓軸承和銅套銅座的鐵殼設計，TL-LCD 12cm反葉的性能爲350-1900RPM，最大風壓2.83mmH2O，最大風量54.3CFM，噪音值爲31dB（A）

同樣9葉設計的12cm正葉TL-LCD

風扇背面的銘牌，TL-LCD 12cm的性能爲350-1900RPM，最大風壓2.9mmH2O，最大風量62CFM，噪音值爲27dB（A）

四代積木風扇14cm的TL-LCD 正葉，一樣的設計，不過扇葉爲較大的7葉設計

扇葉的反面，TL-LCD 14cm的性能爲400-1600RPM，最大風壓3.5mmH2O，最大風量68.1CFM，噪音值爲28.5dB（A）

3個四代積木14cm，3個四代積木12cm反葉，1個四代積木12cm正葉

3個四代積木TL-LCD與極圈二代LCD 360一體水冷合體

LIANLI 聯力包豪斯 O11D EVO RGB 黑色

作爲海景房鼻祖的聯力包豪斯系列，O11D 的 EVO款再次升級爲O11D EVO RGB，在原有O11D EVO的基礎上增加上下ARGB燈帶獲得更多的光效，並且擴容內部空間提供更高的硬件搭配兼容性，因爲尺寸已經來到了478x290x471mm的長寬高，能支持最寬280mm的EATX主板，頂部最大支持420冷排，頂、側、底三面均支持3x140風扇的安裝，風冷散熱最大167mm，顯卡限長455.7mm，電源最長220mm
