家庭網絡從新裝到升級，億點點組網經驗和設備推薦

前言

16年的時候搬了新家，當時的網絡鋪設也都是我親自設計的。這一眨眼時間過去了8年，這麼久的時間使用下來，自我感覺雖然有不少需要優化的地方，但總體而言還算完美。

這不看着又是 618 了麼，估計不少朋友也正好打算囤積些裝修材料。所以利用此文和大家分享點裝修技巧，順便盤點下我家正在使用的網絡設備。

網絡鋪設

一、鋪設思路

1️⃣ 光貓設爲橋接模式，路由器進行撥號，不懂怎麼改的話致電運營商會幫你一切搞定。

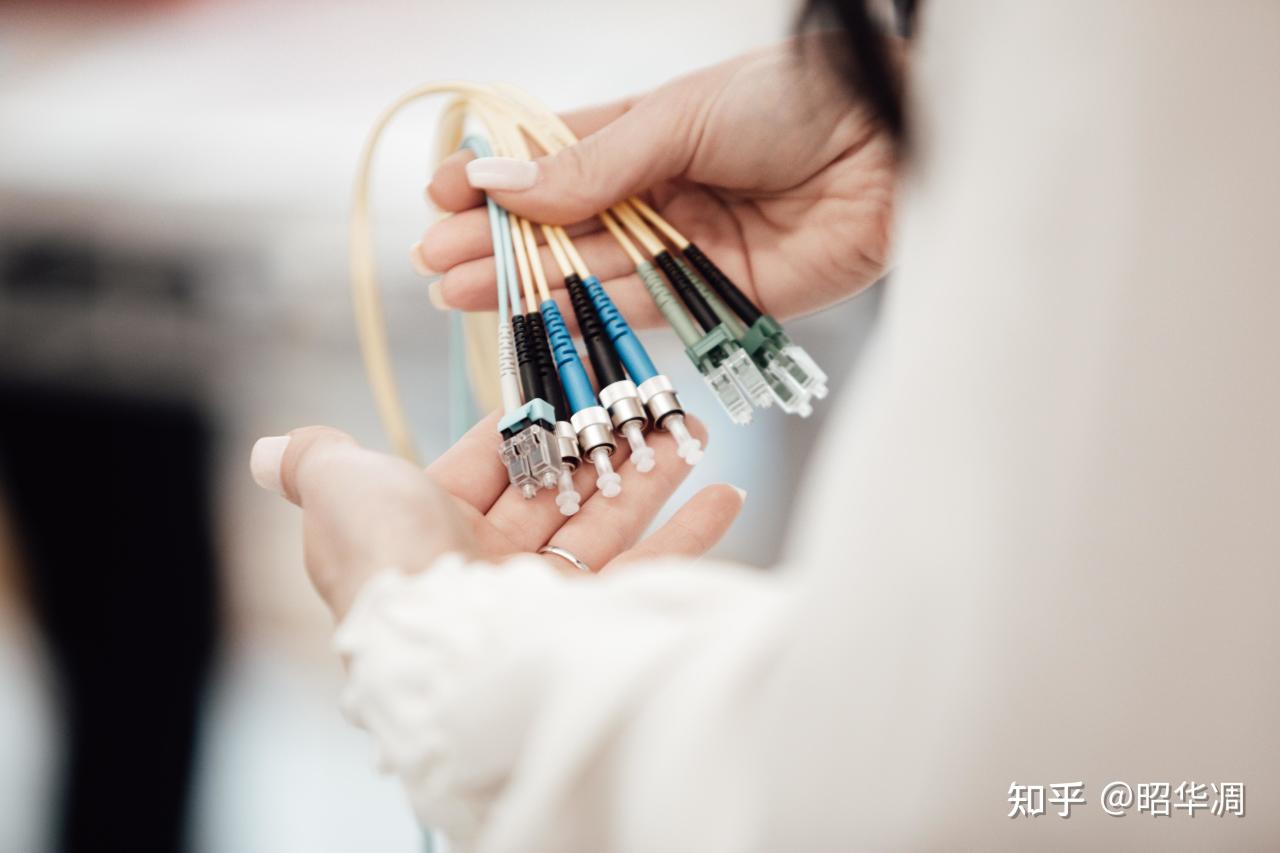

2️⃣ 全屋網絡的彙總區域空間一定要大。如果想把彙總區域挪到臥室或者書房，記得裝修的時候提前把光纖拉到該位置，光纖最少拉兩根，一是備用，二是可以接入多點寬帶。

PS：光纖不貴，入網的時候直接叫安裝小哥給你點都沒問題，不過這時候要線已經晚了，一定要在裝修時就放好，找不到就自己買。

3️⃣ 客廳最少預留兩個網口，一是可以給 IPTV 用，二是可以作爲回程（舉個例子，光纖和網絡彙總在門口，這樣可以走一根線到客廳接主路由，主路由從另一根線返回門口接交換機給其他設備）

4️⃣ 其他房間必須預留一個網口，如果有單獨的影音室最好留兩個（不同位置）。

5️⃣ 強烈建議走實體網線，這是最便宜也是效果最好的信號覆蓋方式，別指望用無線替代有線，5G 信號穿牆後被削弱的厲害，走有線節點它不香麼？

6️⃣ 網線 6 類線最佳，最佳傳輸距離是 60米以內，可以完美跑滿萬兆網絡。7 類線沒必要，品質好的 5 類網線也行，不過價格大差不差，沒必要上 5類。

7️⃣ 網絡傳輸是木桶效應，最快的速度取決於閉環中最弱的短板。網線、網口、路由、交換機都會影響最大傳輸速率。但是！其他設備後續都可以自由升級，只有網線不能（準確的說法是很難），所以網線這裏一定不要摳。

二、佈線技巧

1️⃣ 家用的話六類網線足以。

網線外面印有 CAT.6 字樣就是6類線， CAT.5 指 5類線， CAT.5E 指超5， CAT.6A 指超6。
材質方面無氧銅最好，純銅次之、鐵鋁最差，這種參數一般會在商品頁面予以標註。
6類網線中間多了十字纏繞骨架，作用是放置出現信號干擾。所以通常六類線更粗一些，後期如果想更換很麻煩，所以儘量選擇靠譜的品牌。
通常來說，質量好的網線線徑較粗，品質好的網線電阻小，抗拉伸效果好，傳輸距離也更遠。

我當年買的日線 NIPPON CAT6 效果就挺不錯的，導體是高純度無氧銅，四對八芯雙絞線，而且中間的十字龍骨很好抽,，然後線體也是不軟不硬很好鋪設。就是價格稍貴，百米長度是500 出頭。

如果需要的線材較多，可以看看綠聯的，純銅線芯、八芯雙絞，支持250MHz頻寬，百米價格是 300 左右。

2️⃣ 佈線省錢，這裏是大頭

家庭佈網線最大的支出在哪？網絡面板啊！

這玩意真的超貴，小牌子都不會低於 20、30、像我家當初插座都是用的西門子，一個單口網絡面板不會低於50，光是這塊就得花好大幾百。

重點來了，網絡面板實際上用的就是裏面的模塊，所以最省錢的做法就是單獨買模塊，然後組合到面板上去就行。下圖是我當年買的 SHIPUCO 模塊，現在依然在售。

結合起來的樣子是這樣

我當時的做法是買了一批山寨西*子網絡面板，反正外形看不出來，然後摳掉裏面的模塊，換上 SHIPUCO 模塊。最後的成品以及安裝如下圖

那麼成本多少呢？

SHIPUCO 模塊（13元）+山寨面板（8元），總共花費21元，但品質可以說是吊打西*子。

如果你不追求面板一致性的話，那麼面板的價格還能更低，畢竟這玩意主要靠的是模塊，外殼就只是個裝飾。通常網絡面板也不會設計在引人注目的地方，隨便一個廉價面板就能用了。

模塊的安裝無需使用任何工具，步驟如下

3️⃣ 學會製作網線，即方便又省錢

注意事項：

1、通常來說，家裝時網線的鋪設都是電工/家裝公司一起弄，但絕大多數都不會給你接水晶頭，或者就是水平不行，問就是寬帶的人給你弄。

2、等你開始裝寬帶的時候你會發現，寬帶小哥只會給你弄網絡接入的節點，或者是把看電視的那個水晶頭給你弄好。想弄其他水晶頭，可以，30/個！

3、有些使用電信 IPTV 的用戶，爲了用一根網線滿足電腦/電視，會聽憑寬帶小哥採用分線的方式連接。這種做法極度不可取，再好的網線都跑不出高速。

4、使用六類線的話，水晶頭同樣需要使用六類的，別買錯了。不過也無所謂，這玩意後期可以自由更換的。

5、最好的方法就是自己學會製作網線，需要工具就是一把接線鉗即可。我當年的買的歐寶315，水晶頭是 nippon 的，這套組合用了這麼多年很穩，價格也不貴。

接線方式有T568A / T568B 兩種，常見的接法是 T568B。需要注意的是，網線的接法必須和模塊的接法一致。

T568A的接法：綠白、綠、橙白、藍、藍白、橙、棕白、棕

T568B的接法：橙白、橙、綠白、藍、藍白、綠、棕白、棕

網線製作如下圖，如果嫌麻煩可以看看相關的視頻，基本上有手就行。

最後使用網線測試儀跑下數據，八燈全亮就表示8芯暢通，搞定。這玩意也不貴，10多塊就能買個，放在家裏後期還能快速排插網絡問題，值得入手。

有套工具的好處是用不完的網線還可以自己做點跳線，長度更符合自己的需求。下圖是自己做的網線和成品網線對比（右爲自制），作爲當年第一次製作的成品效果還不錯。

網絡設備推薦

順便分享下我家的網絡佈局，做了個簡單的拓撲圖。

1️⃣ NAS ｜綠聯 DX4600

NAS 是我玩的最多的硬件，就放在前面說說。

雖然我 NAS 不少，不過主力機型，也就是 24 小時運行的只有綠聯 DX4600 和羣暉 DS220+ 盤古版。

爲啥這兩款成爲主力機呢？

羣暉 DS220+是和京東雲合作的機型，可以不斷產出京豆。不過畢竟上市較久，性能孱弱，所以我日常只讓它做兩件事，跑京豆掛PT保種。

而綠聯DX4600 有何優點呢？

首先就是簡單易用，畢竟綠聯的初始定位就是個人用戶，和傳統的 NAS 廠商出發點就不同，功能方面除了除了系統自帶的的數據備份、多人協作、多端下載、相片管理等功能，還支持 docker 。有了 docker 加持綠聯 DX4600 直接從單純的存儲器變身綜合性服務器，而NAS 玩家最愛的媒體庫搭建、 PT 保種等實用功能都沒問題。多說一句，

這臺 NAS 剛上市我就入手了。從發佈到現在也就大半年的時間，可以說看着他翻着跟頭的瘋狂更新，官方的確很善於聽取用戶的意見。

尤爲值得一提的是綠聯 DX4600 的雲影院，記得當初上市時這個功能還沒有，但官方很快就推出了這個，現在他可以自動刮削智能匹配影片資料，播放時能夠選擇多種碼率、不同字幕、不同音軌。而且 DX4600 本身硬件就很強悍，核顯可以輕鬆硬解高碼率影片，轉碼效率高功耗低，另外也提供 TV 版客戶端，感興趣的朋友可以試試。·

而且，綠聯的外網訪問堪稱一絕。無需任何設置，也不用購買域名啥的，外網也可以直連家中的 NAS。速率方面我之前做過測試，下載可以達到 6.9MB/s，上傳可以達到 2.7MB/s（5G 連接），實測播放 4K 影片毫無卡頓（拖拉進度條會有緩衝），至於備份相片、分享文件那更是秒傳，可能你上一秒拍下相片，下一秒家裏人已經看到你的大作了。

顏值方面，綠聯標誌性鋁材外殼帶來金屬獨有的工藝美感。極簡造型深諳簡約之道，放在客廳也毫不突兀，個人覺得這是 NAS 圈子外形最好看的機型之一。

硬件方面，N5105 性能不弱核顯優秀，4 盤位設計兼顧了數據安全和容量需求，雙 M.2 插槽既可作爲緩存加速，也可以直接作爲高速存儲空間使用。看看現在的 SSD 也是翻着跟頭往下跌，4T SSD 到手不到千元，用來擴容是妥妥的方便。

至於內存就更不用說了，羣*威*通都是反向升級，襯托的這些後起之秀那叫一個良心。

價格方面，現在 N5105 的版本入手不到 2000，也是同配置下性價比最高的 NAS 。另外，我還發現 DX4600 出了個 PRO 版本，價格貴了 700 左右，主要區別就是處理器升級爲 N6005，私以爲性價比不如普通版本

2️⃣ 路由｜華碩 AX11000Pro & 小飛俠 AX58

作爲寬帶穩定使用的大前提，路由器絕對是重中之重。之前我用的是華碩 AC86U Pro，用了半年左右，體驗極好。因爲經常給朋友安利，導致被強行接走。所以直接一步到位給自己安排了個 AX11000 Pro 。有一說一，華碩的東西貴是真貴，香是真香。

AX11000 Pro 是老版 AX11000 的升級機型，處理器升級爲 16nm 博通旗艦級芯片 BCM4912，功耗更低。接口方面 4 個千兆LAN口，以及雙2.5G + 10G 的戰未來組合；無線方面支持完整 WiFi 6，三頻段 8天線設計。這臺路由器我之前做過詳細測評，有興趣的朋友看看我以前的文章。

客觀的說，華碩的路由硬件並不是頂級，強就強在固件和調教，ASUSRouterOS 裏面，你能想到的和想不到配置入口都有，不想慢慢折騰也有適配各種場景的一鍵開關。用“硬件決定下限，系統決定上限”來形容就很貼切。經常折騰路由的朋友應該知道，華碩的固件一直是刷機首選。特別是專門針對遊戲玩家開發的 OPEN NAT、三段電競加速、遊戲接口優化、封包優先傳輸等功能，都是其領先友商的特色。

華碩旗下路由另一個特色就是 AiMesh2.0 ，只要是華碩在售型號都能實現快速組網功能，可以極大拓展信號覆蓋範圍。AiMesh2.0 一是組網快、穩，二是節點間切換很主動。因爲基本上所有 MESH 路由都不能自行設定切換閾值，導致有些設備會在節點上死活不動，除非是快掉線纔會自動切換接點。而從我之前做過的測試來看，華碩可以讓設備在 -61dBm 這個信號區間就進行自動切換，節點切換時也不會丟包，是我體驗過切換接點最主動的 Mesh 技術。

與 AX1100 PRO 搭配幹活的就是這個小飛俠 AX58 了，它本質就是個信號擴展器。有意思的地方在於，它配合華碩旗下的路由器可以作爲 MESH 節點，非華碩品牌的路由也能將它作爲 AP 使用，雖然很不華碩，但換來了更強的適配性。上面的節點測試圖就是用它做的，可以看到切換的很主動吧。

硬件方面小飛俠 RP-AX58 搭載四核博通 1.7GHz 處理器，支持雙頻 WiFi6、160MHZ頻寬、最高速率 2402Mbps，5G頻段還有兩個獨立信號放大器。小巧的身形使用起來極爲方便，隨便找個插座就能達到擴展信號的目的，對環境幾乎沒有要求，很適合作爲信號拓展。

還有個點我覺得很有意思。此類設備因爲品牌介入少，所以便宜的性能低，性能高的不便宜。我在京東上了搜了下，300+以上的產品三線品牌居多，而且只提供了 1800 雙頻，華碩小飛俠可是 3000M 雙頻，我是首發入手，當時價格僅僅399，“性價比”三個字很罕見的出現在華碩身上。

3️⃣交換機｜兮克1200

2.5G 越來越普及，不過路由本身搭載的網口並不充裕，用交換機來拓展屬於投入不大，見效極快的好東西。兮克 SKS 1200 自帶 8 個 2.5G RJ45 端口 + 1 個 2.5G 光口，端口方面還是給的比較足的。與其他品牌交換機互通也不成問題，金屬外殼散熱給力，價格不到 400，打造高速內網必備設備。
