風冷也瘋狂—七彩虹Z790FLOW+4060TI星曜+追風者NV5白色裝機分享

前言

今天帶來的是一臺創作型白色主機的裝機，使用的是追風者NV5白色款標準中塔海景房機箱，看多了胖胖的海景房，看這類標準中塔結構優化而來的機箱也不錯，至少佔地面積不大，因爲NV5的尺寸只有477x239x528mm的長寬高，比例比較協調，兼容性上440mm顯卡、180mm高塔散熱器、230mm的電源長度基本可以海納百川，而頂部和側面雙360冷排也剛剛好，0.8mm鋼架和1mm加固件用料讓整臺NV5機箱結構穩如泰山，另外8個風扇位的滿配佈局就是底部和側邊4個風扇位進風、頂部和尾部4個風扇位出風，此次使用了風冷形式沒有多配，只使用三進三出的追風者D30積木風扇配置。

這次使用的主板是七彩虹最新款的iGame Z790D5 FLOW V20 DDR5主板，採用多種高規格特性如18+1+1超強供電，90A旗艦級DrMOS，7800+MHz（OC），4xPCIE4.0X4的M.2,支持30W PD快充的前置TYPE-C口、8層2盎司銅PCB等等，又採用純白PCB的設計正好迎合本次白色主題。使用的散熱器是阿薩辛4，雙向恆定熱平衡熱管的7熱管與雙塔雙扇設計，兩把風扇都使用了三相六級PWM電機和FDB液態軸承，配合絕美的外形與280W解熱能力，壓制14700K也不在話下，配合七彩虹主板降降電壓則使用非常安逸了。

創作型主機所以選擇的都是大容量內存與顯卡，這次使用的影馳20週年的星曜48G套裝DDR5 7200 C36套裝，純白風格10層PCB與海力士MDIE顆粒。顯卡則是使用16GB GDDR6顯存的影馳GeForce RTX 4060TI 星曜 MAX OC顯卡，白色星曜與大容量顯存。固態硬盤是8通道羣聯PS5018-E18主控的影馳HOF EXTREME30 PCIE4.0 1TB ，它採用了全鋁CNC曲面工藝純白定製的曲鏡白泳散熱器。最後電源是10年換新質保的追風者金牌全模組電源——AMP系列AMP1000 V2，V2版本爲海韻代工，有高於白金牌的92.86%轉換效率和採用全日系105°電容和無導線連接技術，使用了兼容性更佳的14cm小體積機身和12cmFDB風扇，且50%負載下能夠支持風扇停轉。

配置清單：

C P U：英特爾（Intel）14代酷睿 i7-14700K 處理器

主板：七彩虹（Colorful）iGame Z790D5 FLOW V20 DDR5主板

內存：影馳 20週年紀念版 DDR5-7200 星曜內存48GB（24GBx2）套裝

顯卡：影馳（Galax） GeForce RTX 4060TI 星曜 MAX OC 16GB GDDR6 顯卡

S S D：影馳（Galax）名人堂 HOF EXTREME30 PCIE4.0 1TB SSD

散熱：九州風神（DEEPCOOL）阿薩辛4 雙塔雙風扇風冷7熱管280W散熱器

風扇：追風者(PHANTEKS) D30-120 白色幻彩積木 x3

追風者(PHANTEKS) D30-120 白色幻彩積木反向 x3

追風者(PHANTEKS)V-GPUKT 純白顯卡轉向支架套件

電源：追風者(PHANTEKS) AMP 1000 V2 金牌1000W電源

機箱：追風者(PHANTEKS) NV5 白色無立柱側透全視景

整機展示：

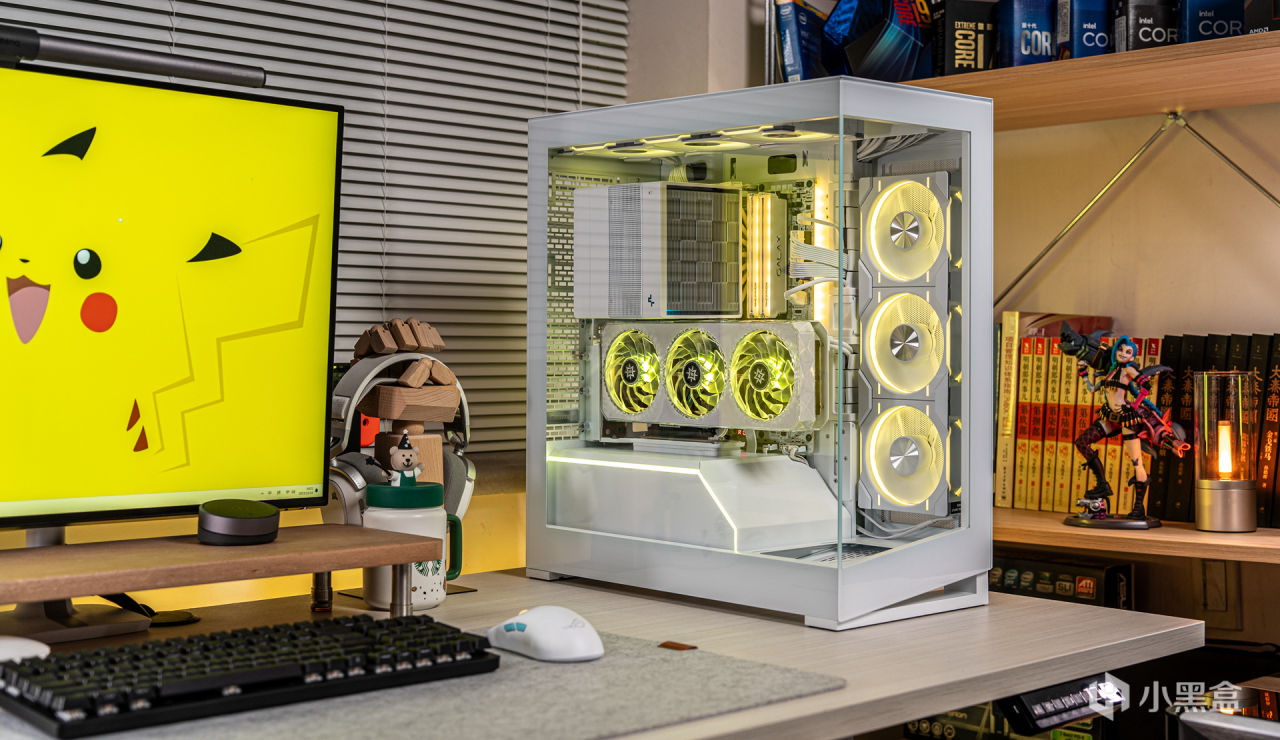

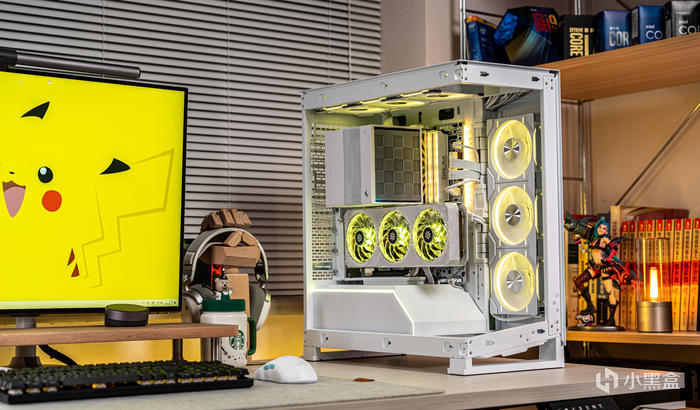

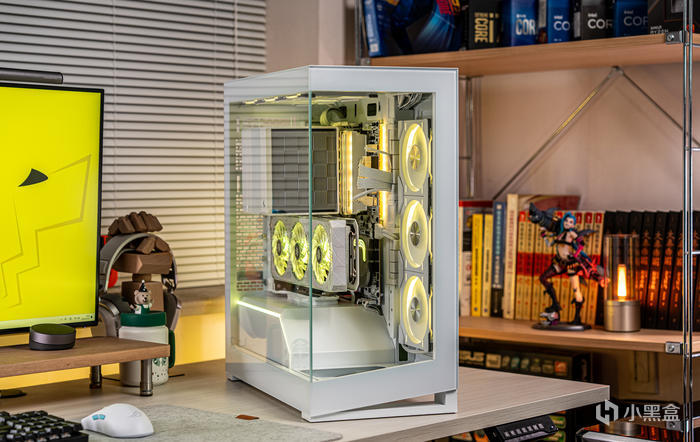

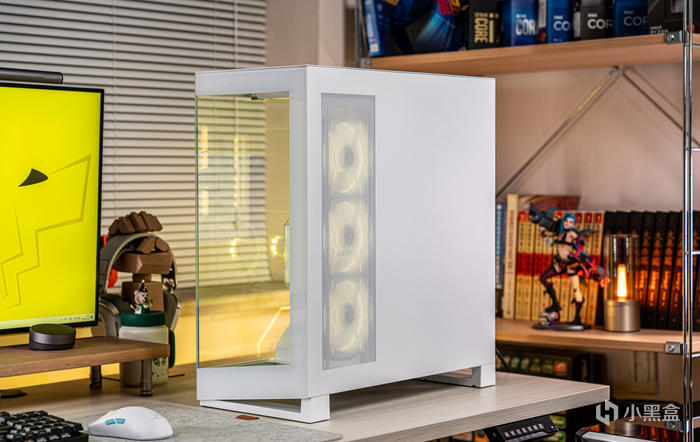

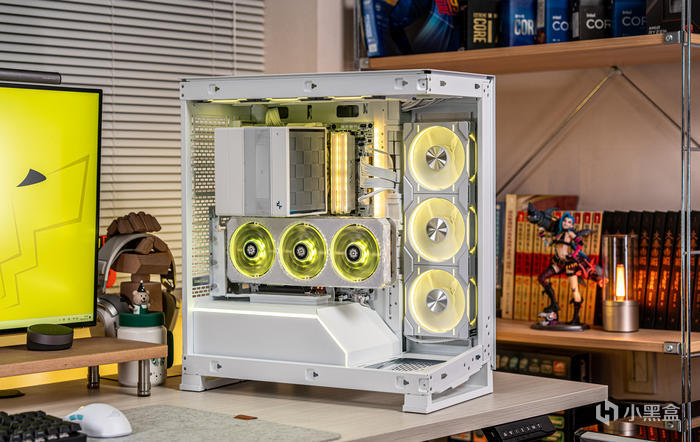

雙面鋼化玻璃的整體展示

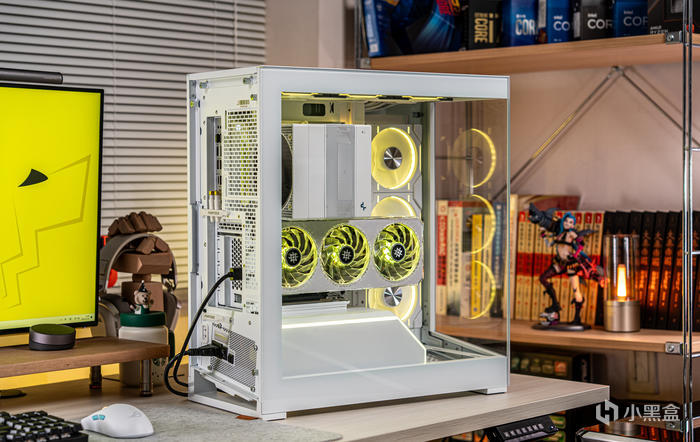

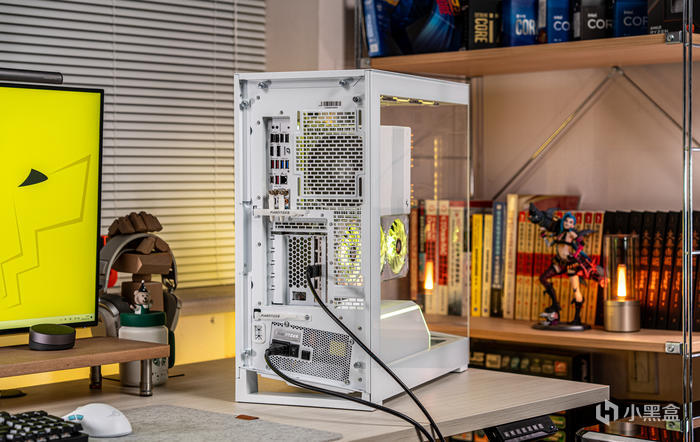

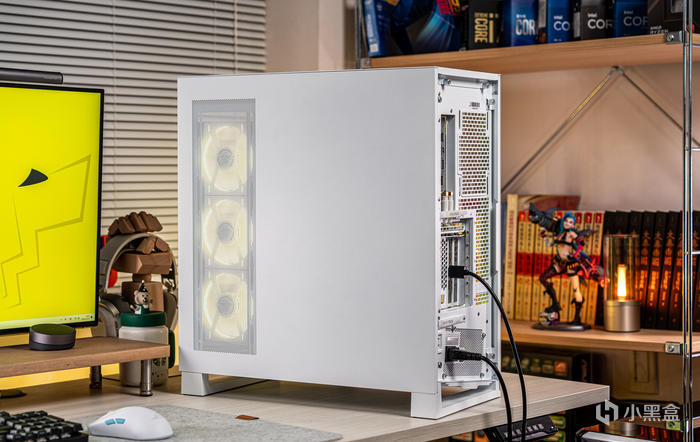

背向45°

整機的尾部，NV5的一大特點就是底部電源倉的傾斜設計

只有一塊鋼化玻璃的前面板

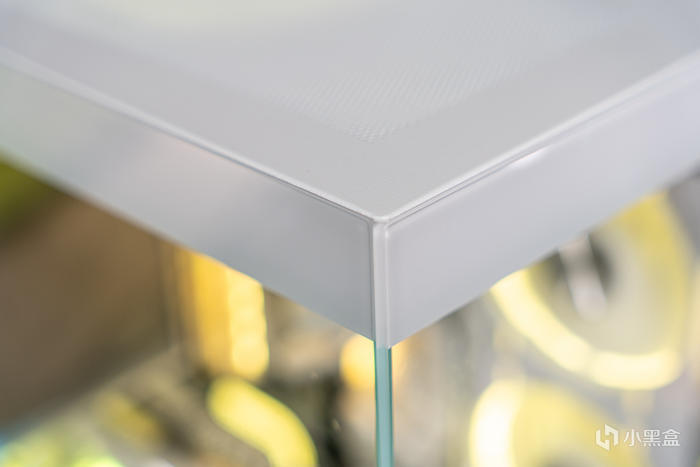

兩片鋼化玻璃的結合處，前面板鋼化玻璃爲側向插入式，上下螺絲固定

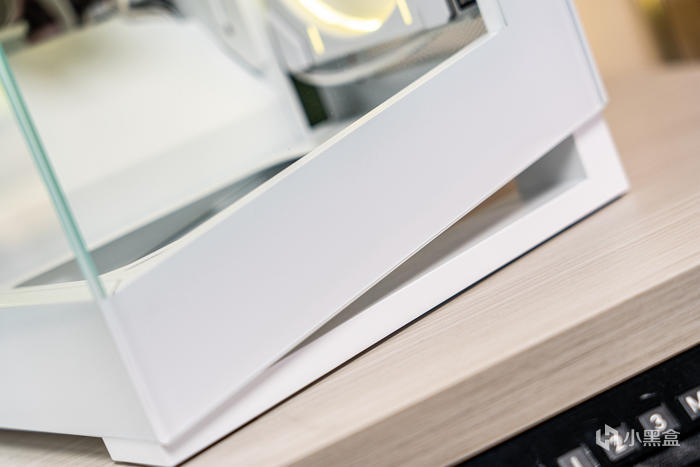

前面板的底部也是傾斜角度設計

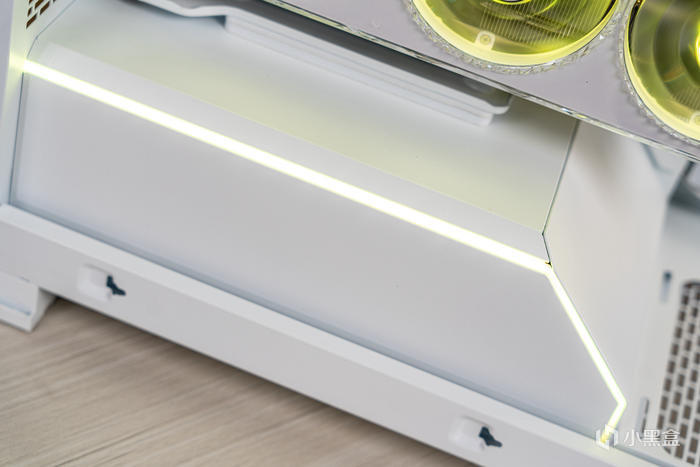

電源倉處帶有ARGB燈帶，對了，NV5還有一款專用ARGB燈條效升級配件可擴展

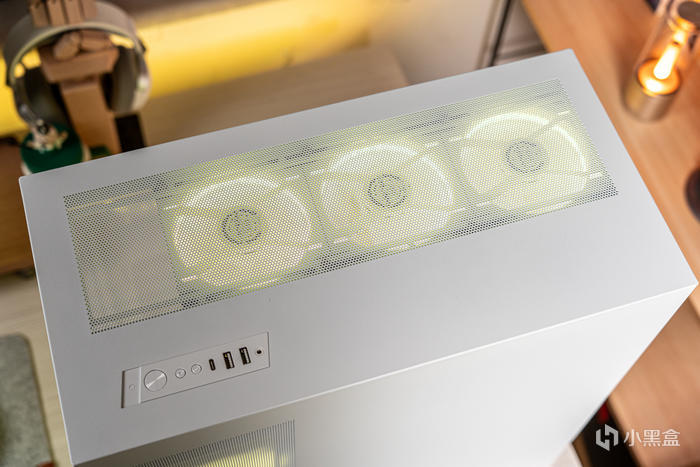

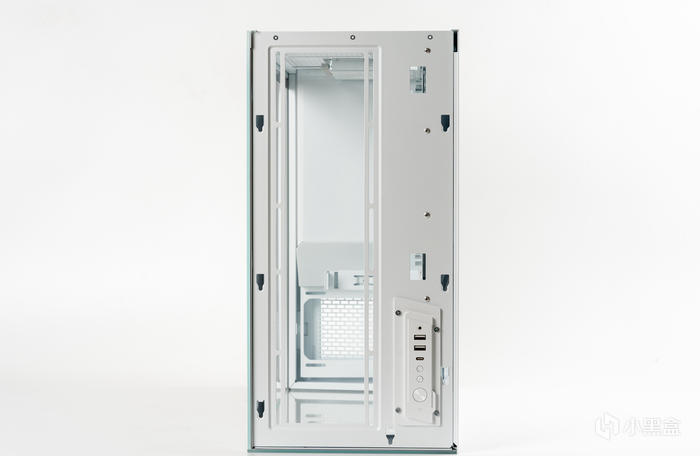

機箱的頂部，只設計了前置IO與360冷排通風MESH網孔

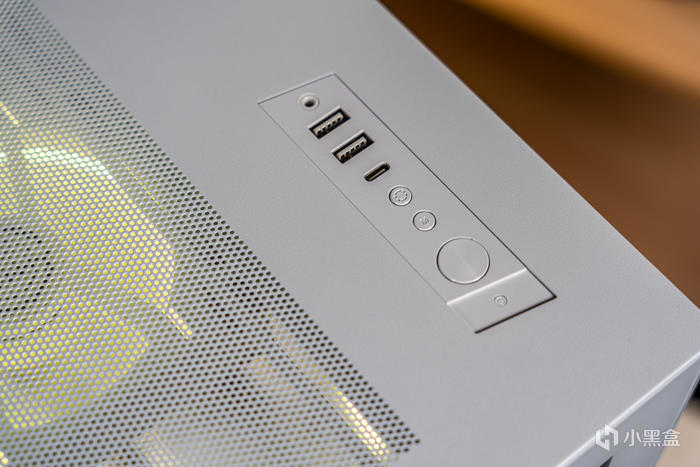

NV5頂部的前置IO，各種接口一應俱全，還有重啓鍵和燈效的按鈕

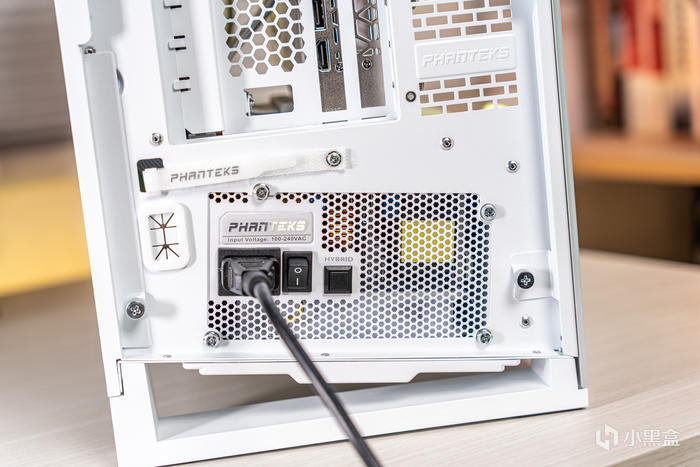

追風者AMP 1000V2電源的傾斜安裝倉位，尾部上面也有PHANTEKS的logo

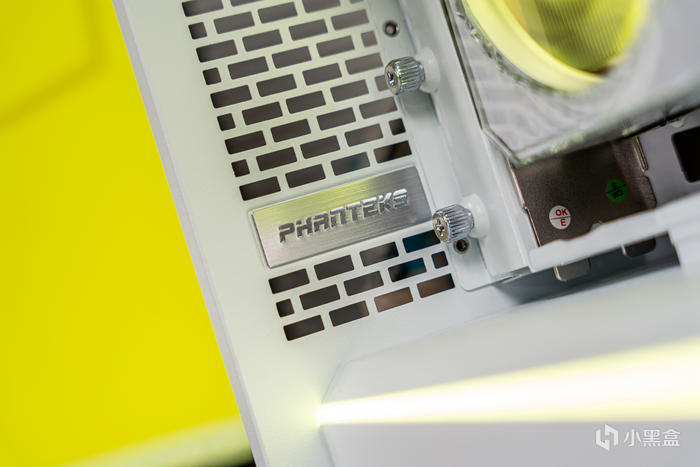

到了內部依然有金屬PHANTEKS的logo

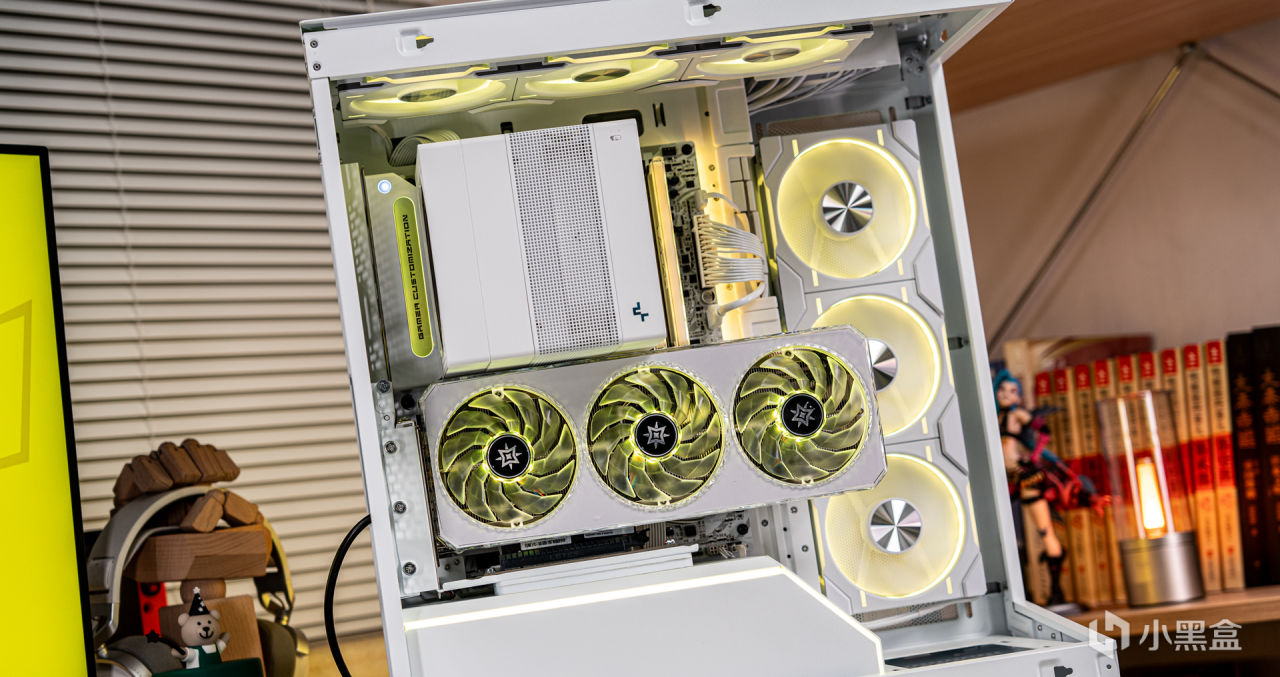

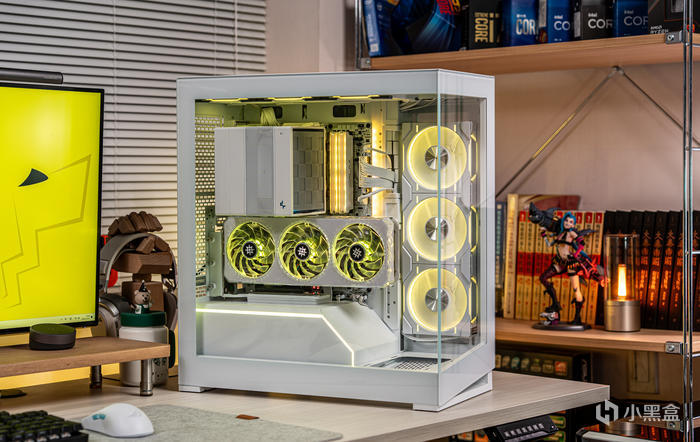

打開側板的內部全景

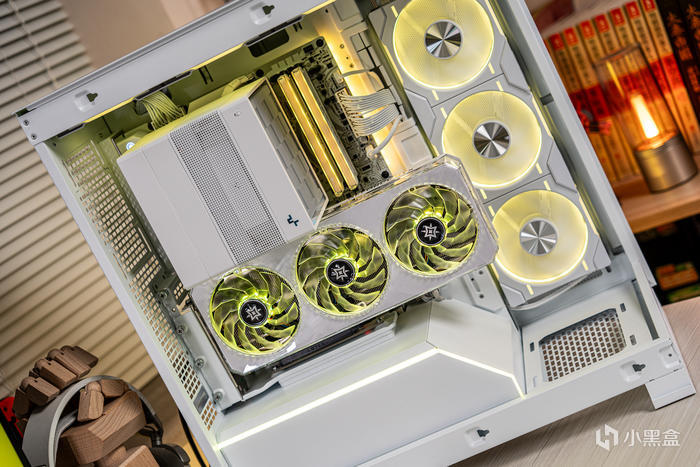

內景45°視角

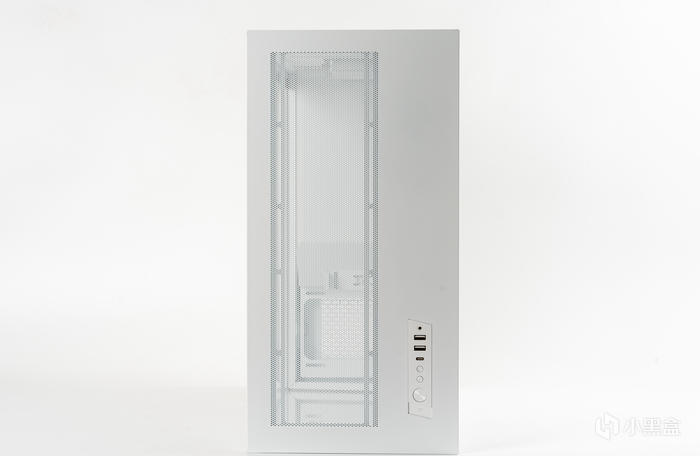

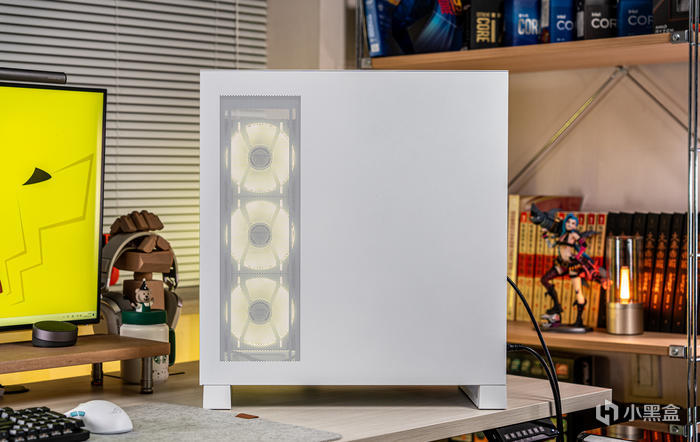

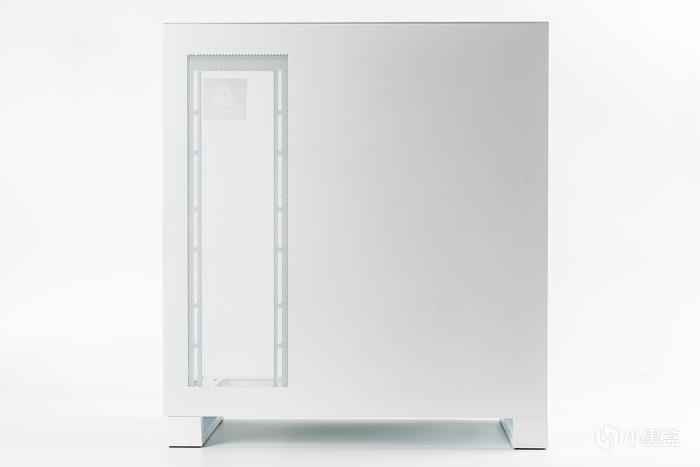

背板爲鋼板設計，左側360風扇位MESH開孔

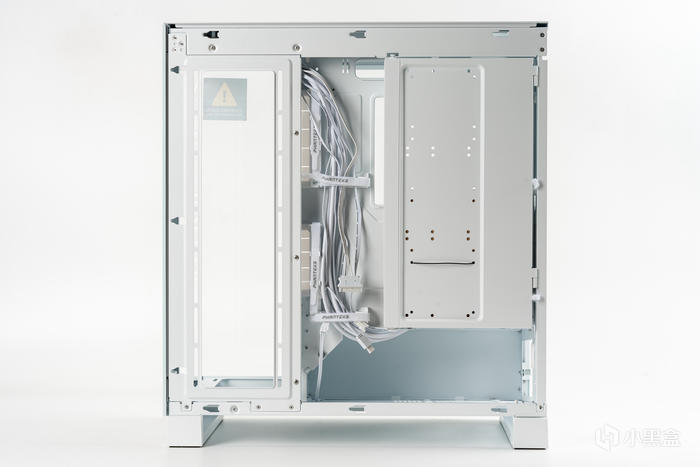

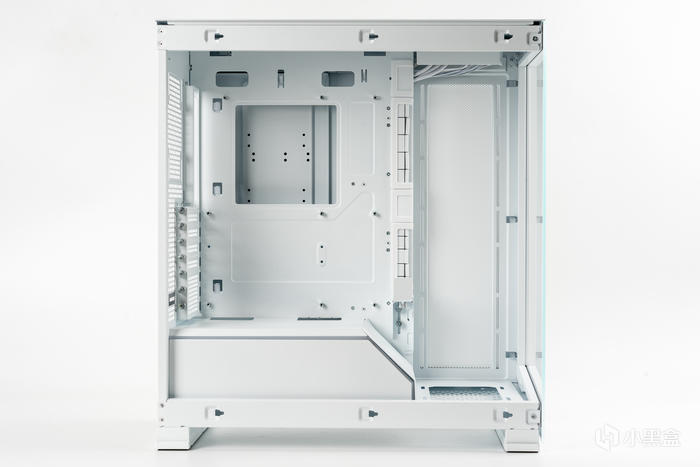

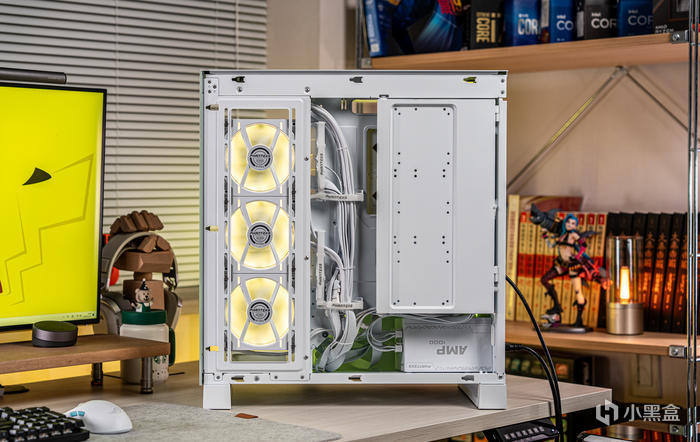

打開側板之後內部右側還有一塊獨特的遮線門板，門板上可支持最多3個3.5HDD或4個2.5SSD的安裝孔位

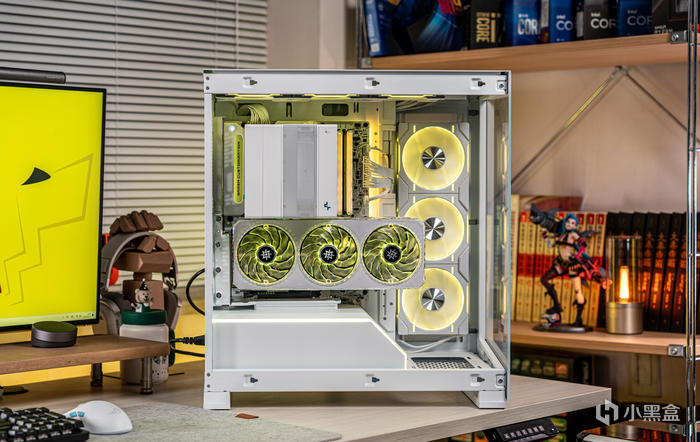

內景

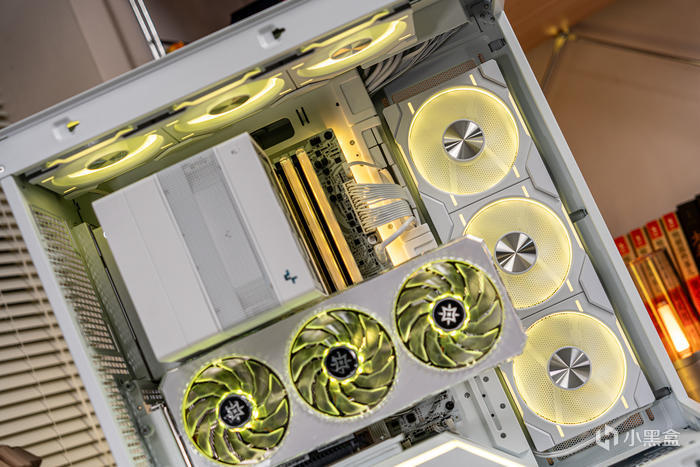

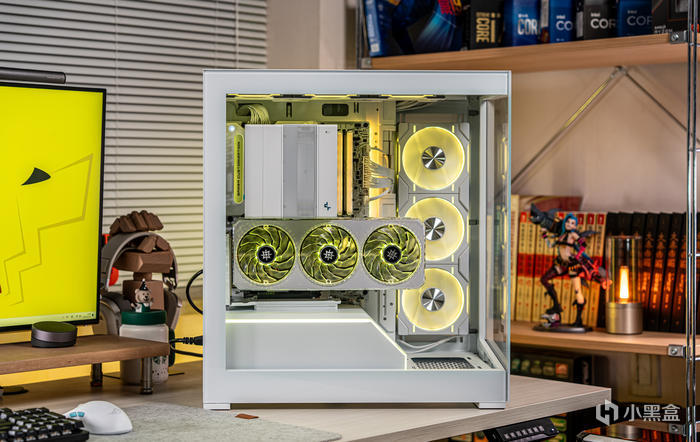

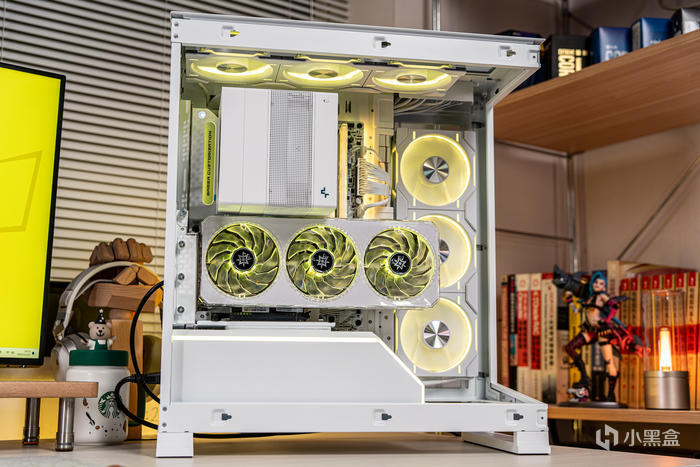

整機內部

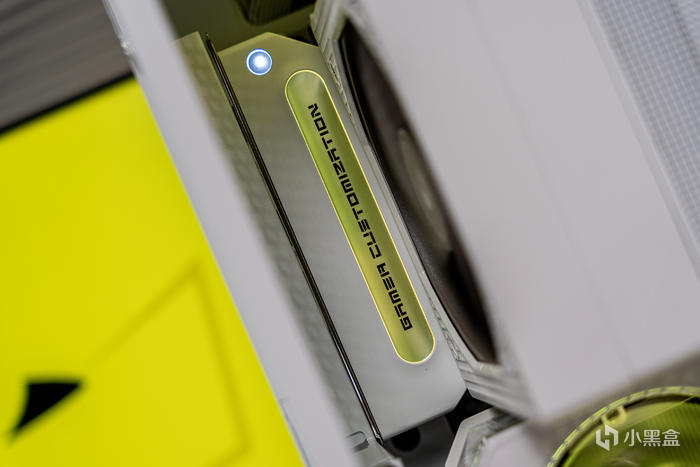

七彩虹 iGame Z790D5 FLOW V20 主板的流螢合金散熱裝甲上帶有ARGB的燈效，由於使用雙塔風冷所以無法看見供電散熱中間的複合波浪形鰭片切割效果

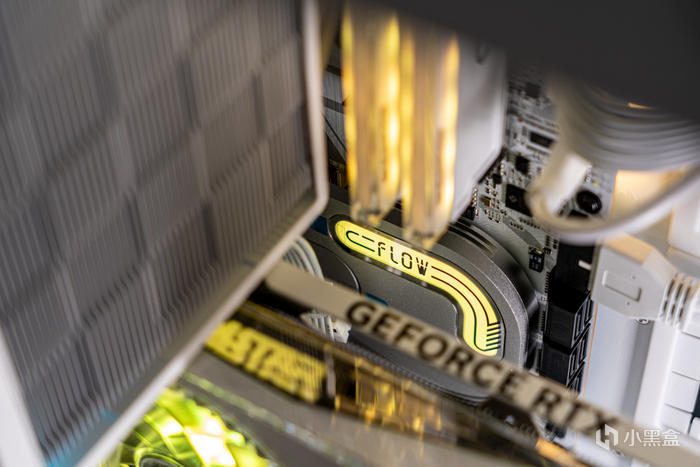

主板芯片組散熱片上帶ARGB燈效的FLOW

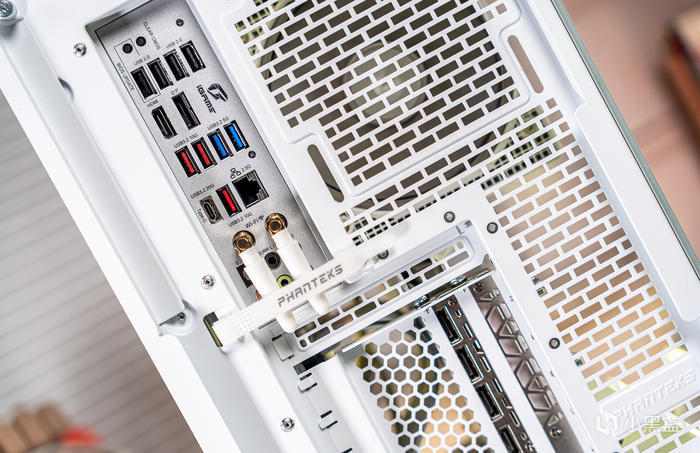

Z790FLOW的背板提供了非常多豐富的接口，CLEAR CMOS與BIOS UPDATE也有配備，還增加了20G TYPE-C口與WIFI6E無線與2.5G有線

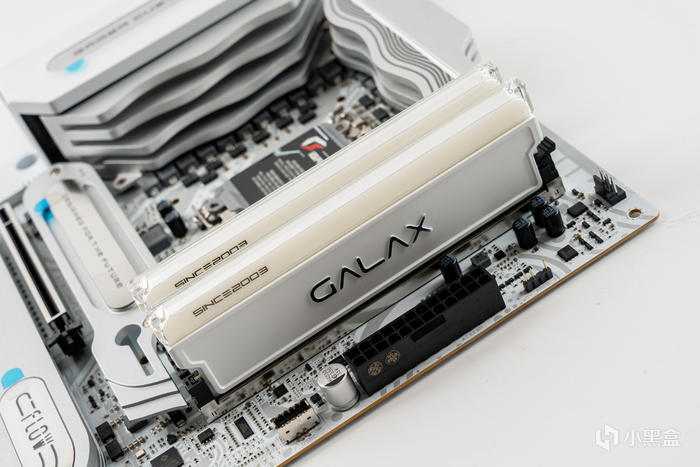

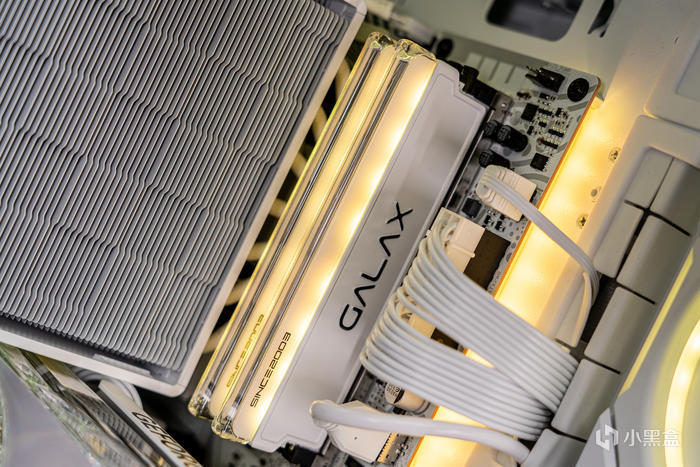

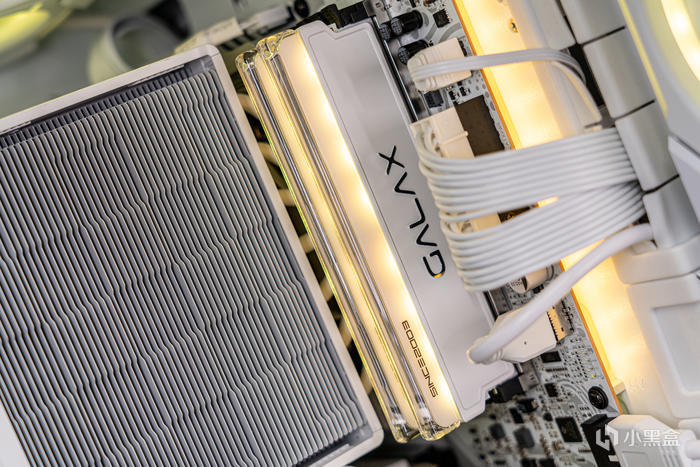

影馳的20週年紀念版星曜內存，頂部全包式果凍型ARGB燈帶，純白散熱馬甲及電泳工藝處理

內存採用了新的海力士MDIE顆粒，爲48GB（24GB*2）套裝，7200 C36-46-46-116的高頻低時序

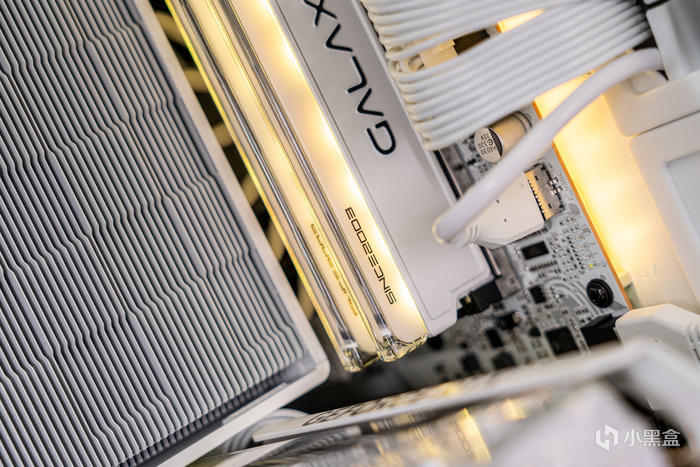

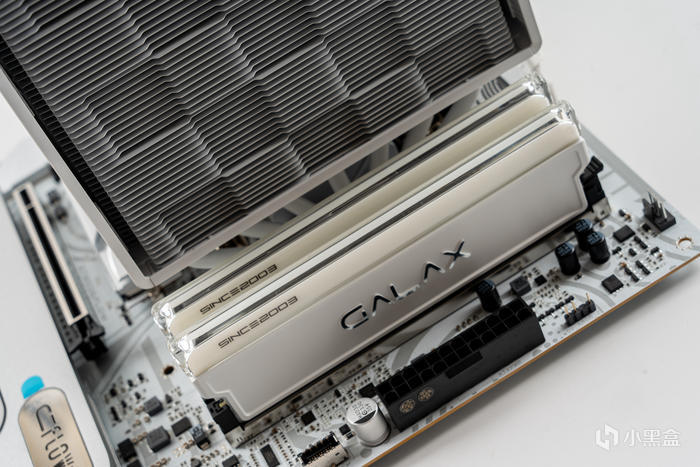

內存上的SINCE 2003標誌

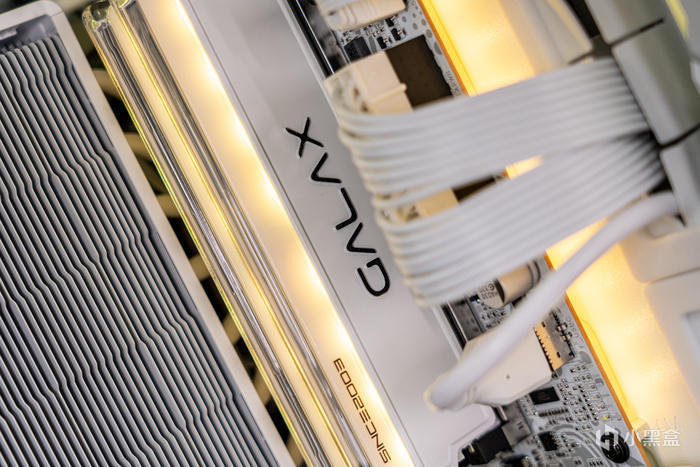

中間的GALAX 的logo則以銀色浮雕打造

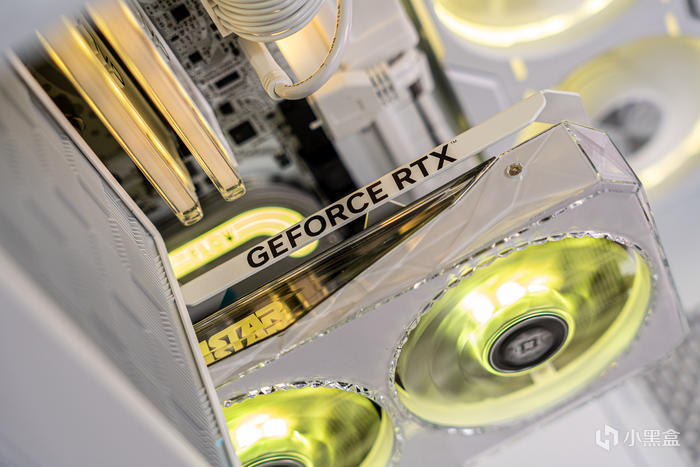

影馳 GeForce RTX4060TI 星曜 MAX OC顯卡採用大容量16GB GDDR6顯存

星曜顯卡的特點就是純透明的顯卡外殼保護罩，與內部可任意DIY的純白內殼

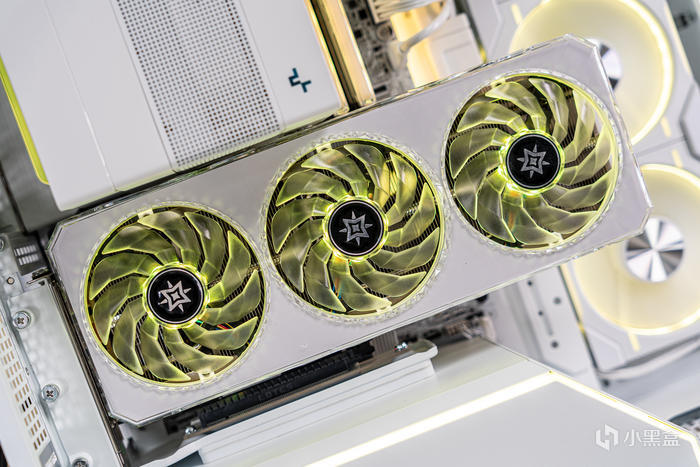

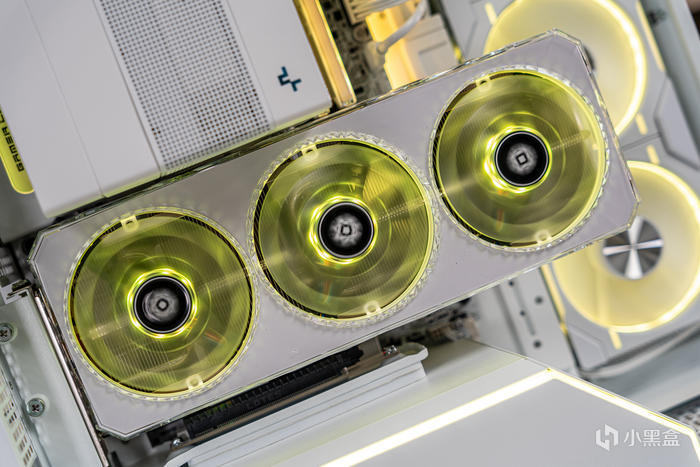

顯卡的靜霜風扇轉動狀態，採用三折式扇葉設計實現更強風流，同時還支持智能啓停和ARGB炫彩燈效

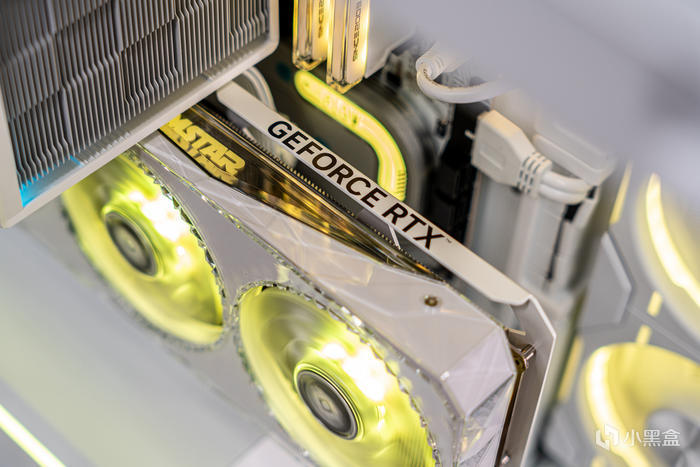

顯卡豎裝狀態無法完整看見顯卡頂部的星曜logo BOOMSTAR

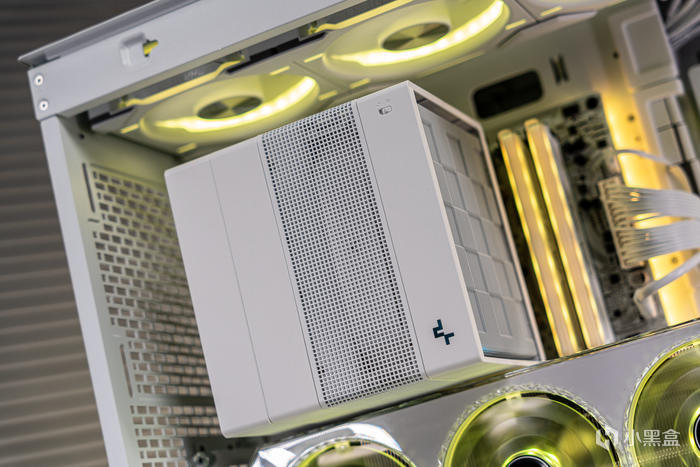

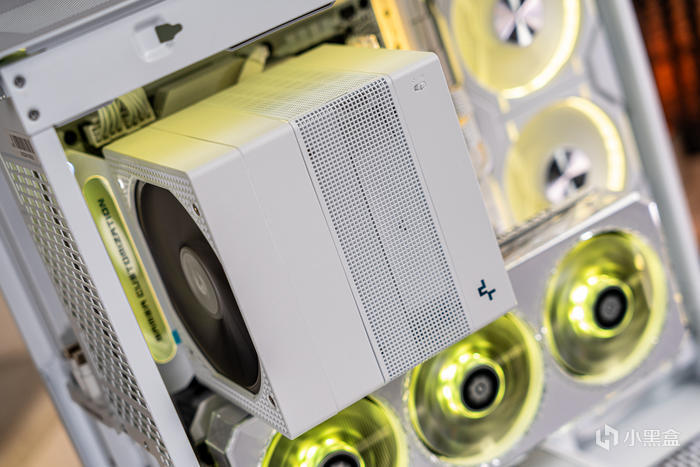

要說用得最安逸還得是風冷，特別是這款顏值頗高的九州風神阿薩辛4，立方體的規整造型與純白款式

磁吸頂蓋遮擋了中間的14cm風扇，風扇框遮擋了出風口的12cm風扇，讓整個阿薩辛4看起來渾然一體

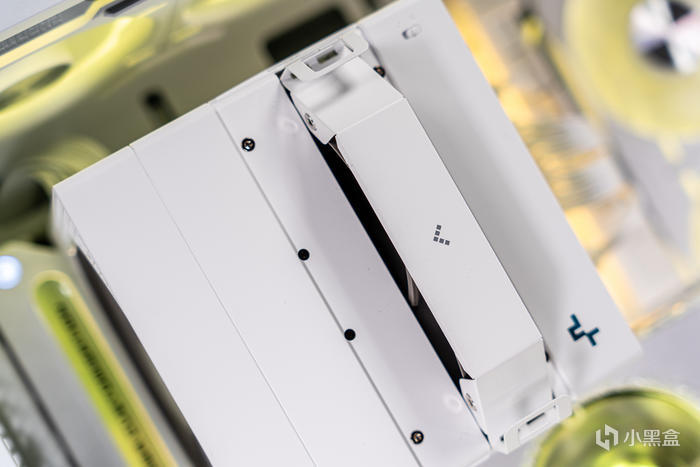

打開磁吸頂蓋後可取出中間的14cm非標風扇

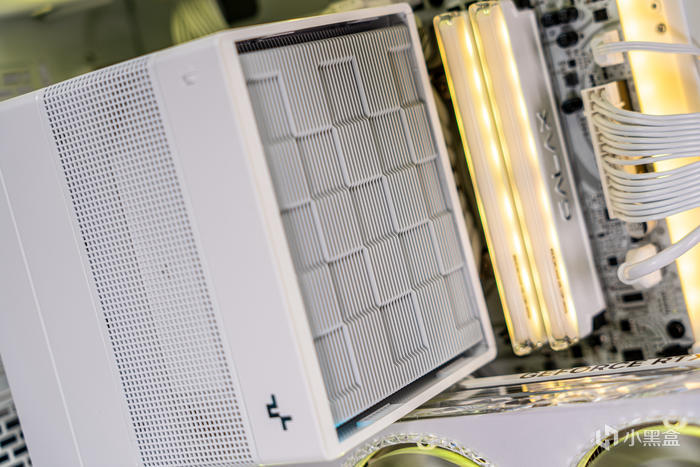

進風處的矩陣式鰭片組設計，可有效降噪和增加散熱效率

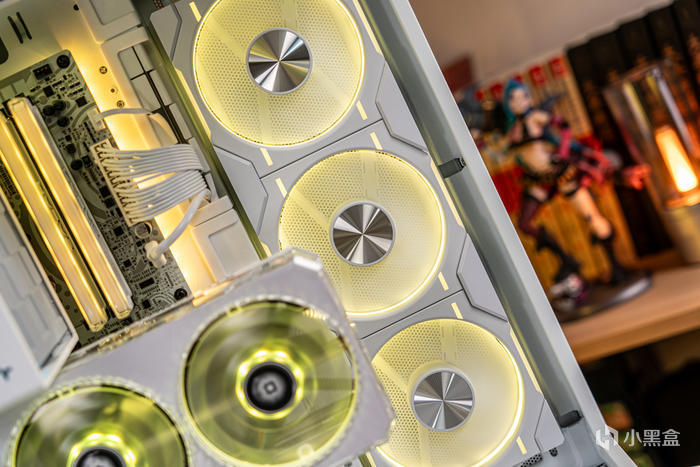

主板右側的三進反葉追風者D30反葉風扇，頂部的三出追風者D30正葉風扇

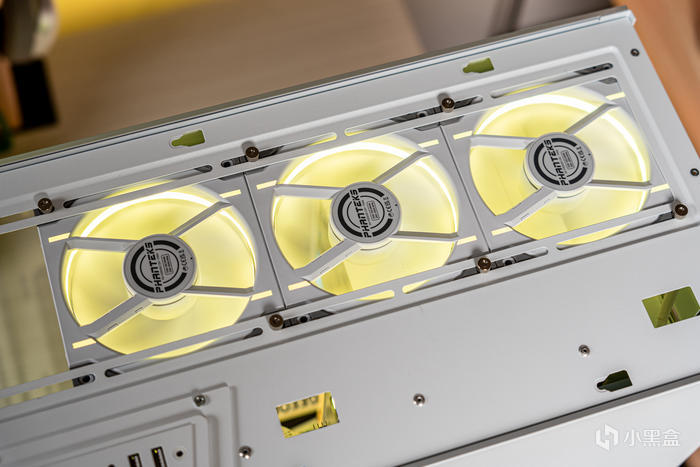

頂部冷排架上的追風者120-D30積木風扇

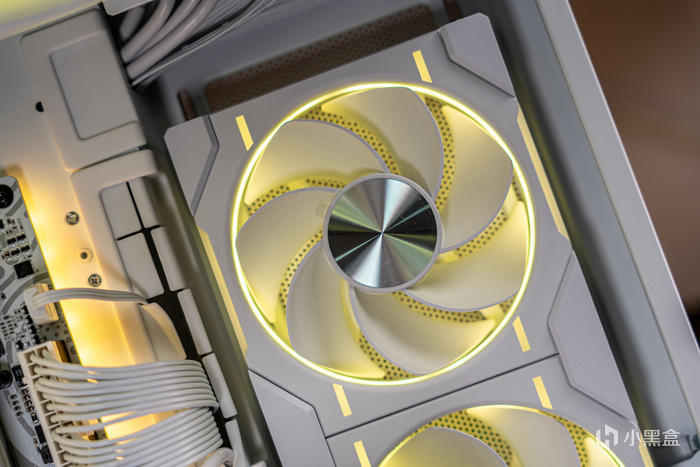

靜止狀態的追風者120-D30反葉風扇，中間的同心圓銑紋非常漂亮

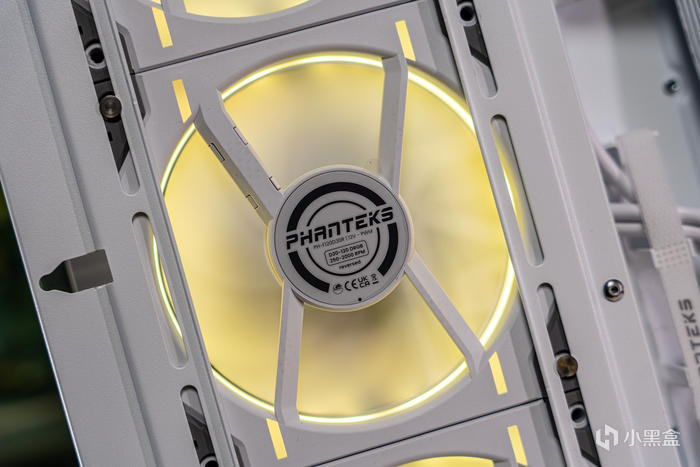

120-D30風扇爲250-2000RPM轉速設計

120-D30風扇的螺絲孔安裝遮蓋之後渾然一體的感覺不錯

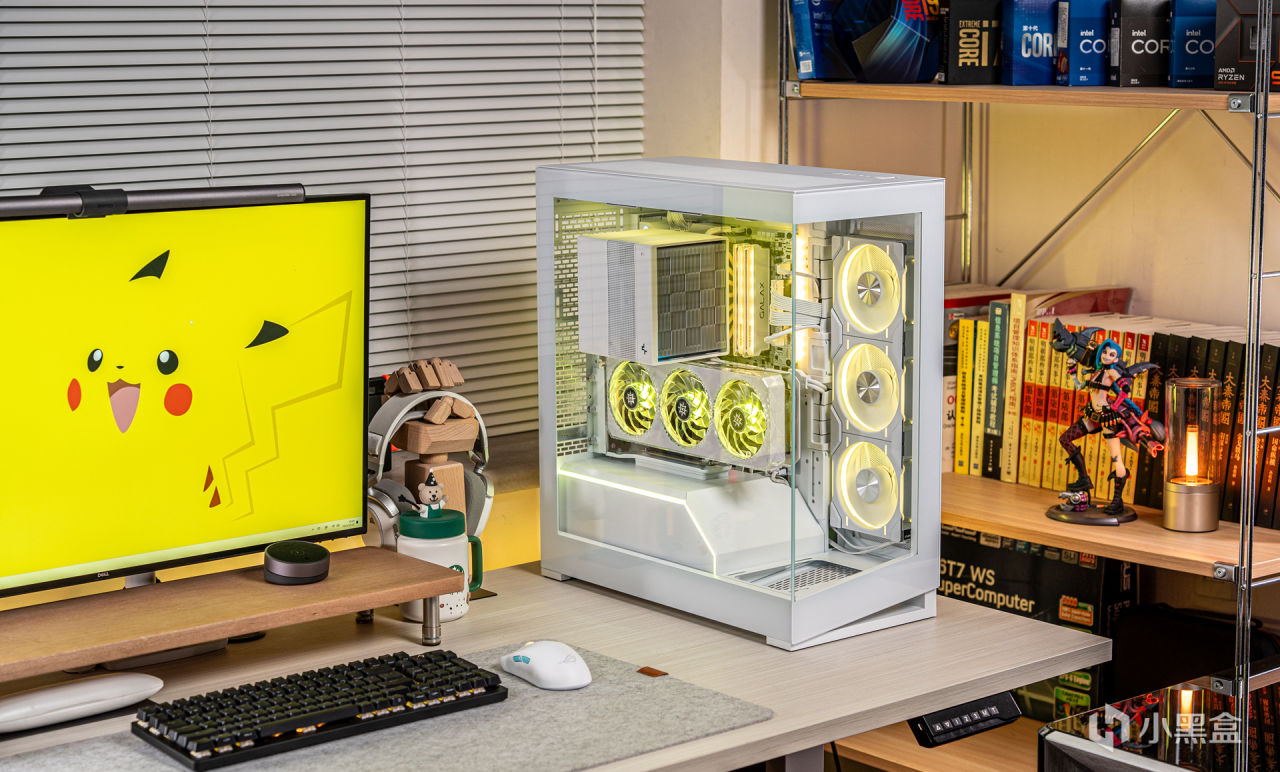

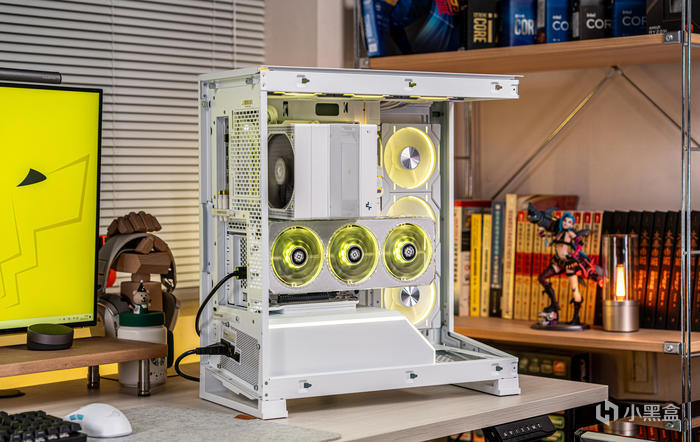

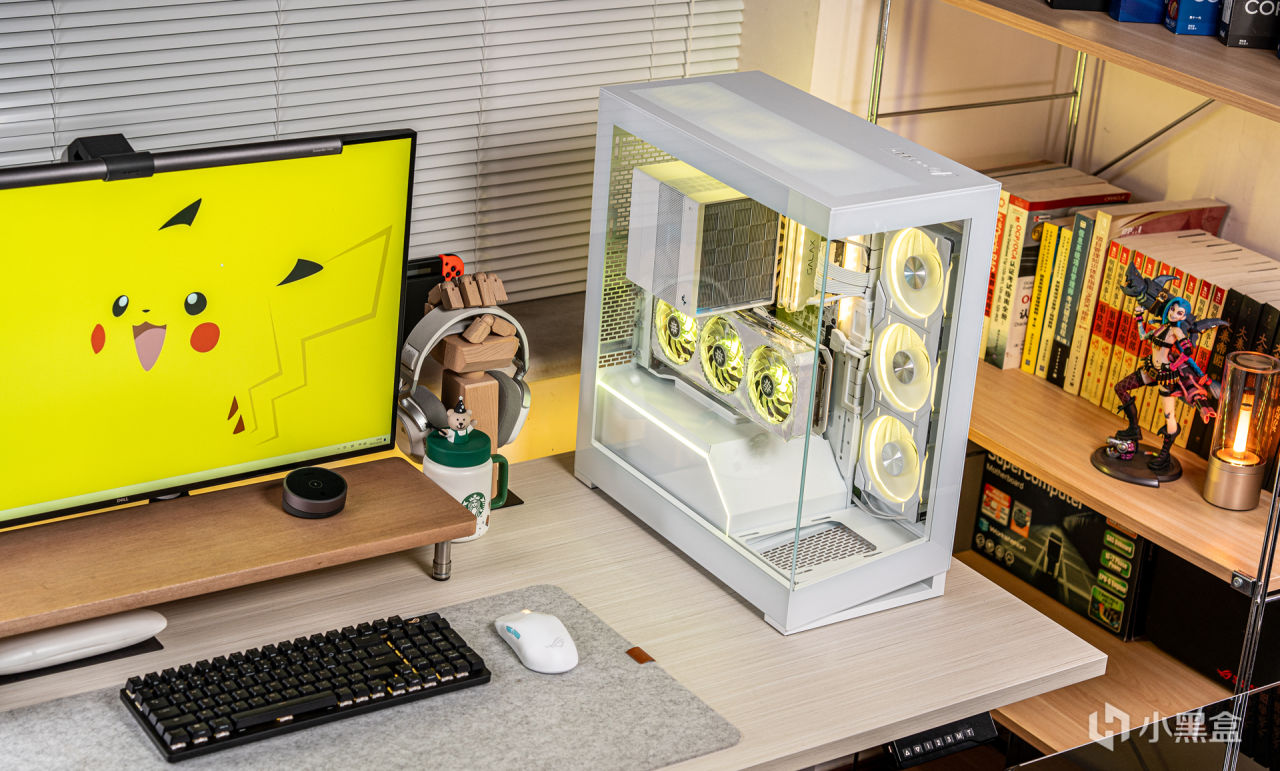

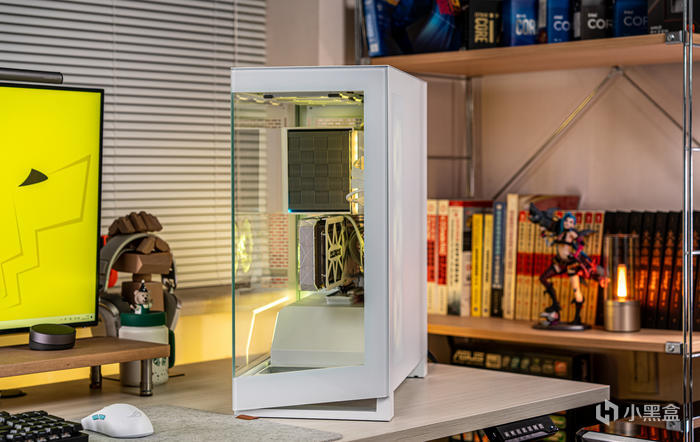

桌面展示

配件解析
七彩虹（Colorful）iGame Z790D5 FLOW V20主板

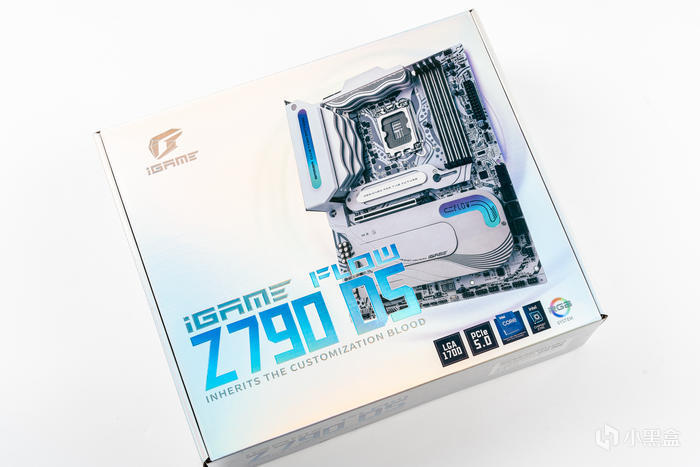

七彩虹這款新出的iGAME FLOW D5系列Z790主板也是顛覆我對七彩虹的印象，這次七彩虹也將主板做到了高規格高品質與高檔用料，包裝也比之前更大氣穩重了；主板多種高規格特性，設計了18+1+1超強供電，90A旗艦級DrMOS，7800+MHz（OC），4xPCIE4.0X4的M.2,支持30W PD快充的前置TYPE-C口、8層2盎司銅PCB等多種高端設計

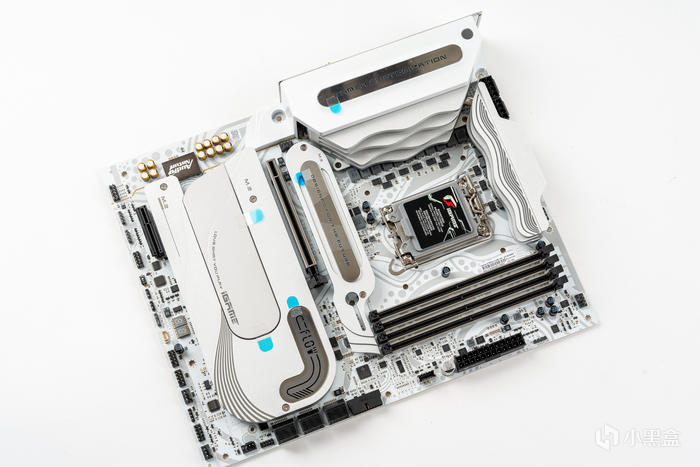

主板的本體全貌，多種厚重原色金屬散熱片的使用以及8層白色PCB使得這款主板非常符合白色主題的需求

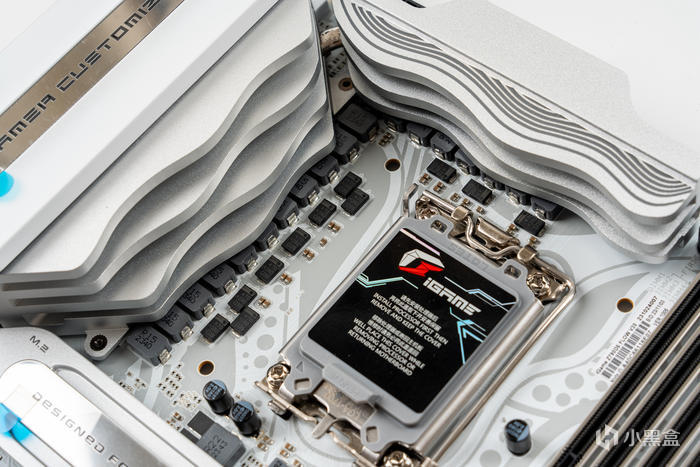

18+1+1相強化供電和90A旗艦級Dr MOS，以及CPU插槽周圍大量片式聚合物鉭電容的高端主板主流用料

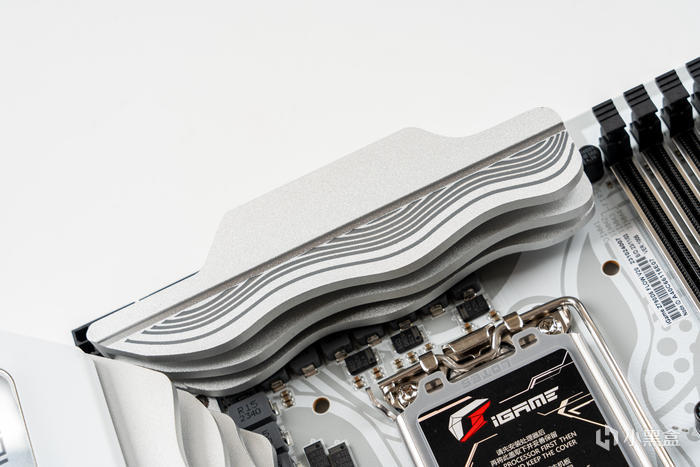

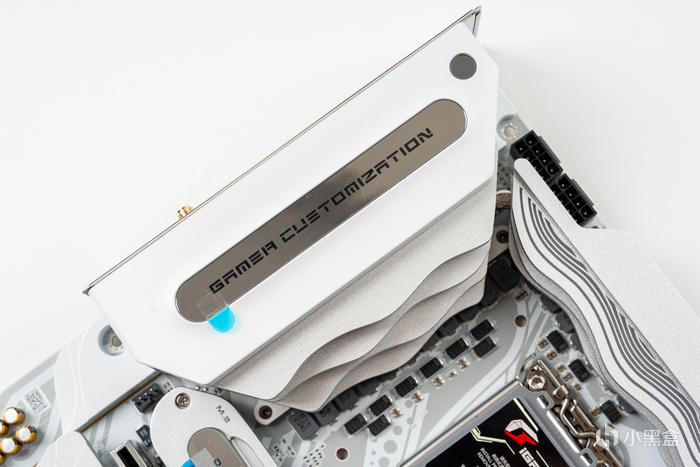

流螢合金散熱裝甲採用大塊鋁合金與複合波浪形設計，中間內置高導熱真空熱管連接，配合多重CNC切割結構可大幅增加熱交換面積

另一邊的複合波浪形設計的流螢合金散熱裝甲

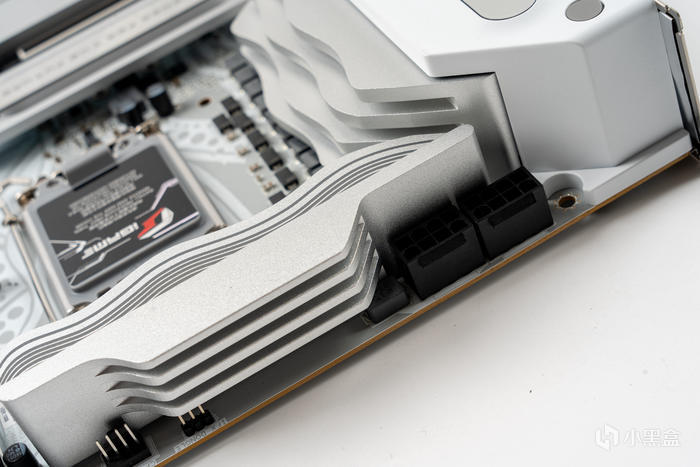

主板頂部的雙CPU 8PIN供電接口，不懼14900KS的挑戰

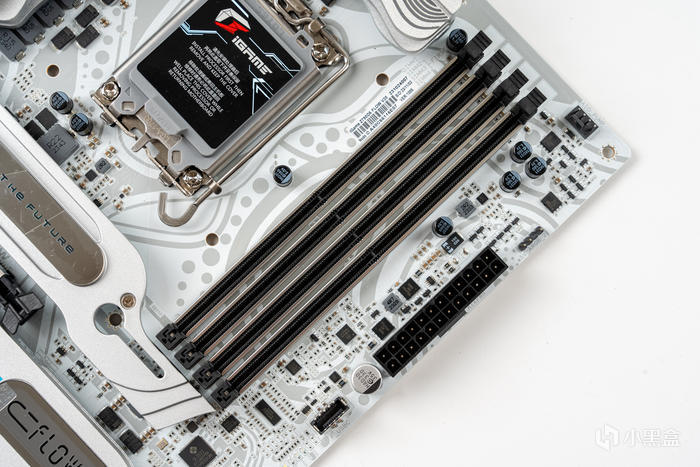

四槽金屬加固、SMT工藝強化的DDR5接口以及加厚鍍金觸點，擁有8200MHz（OC）超頻潛力和飆升的帶寬，更可支持解鎖更高電壓博士的HIGH-V電壓增強技術

PCIE區域，提供了4條M.2並都有配置M.2散熱裝甲

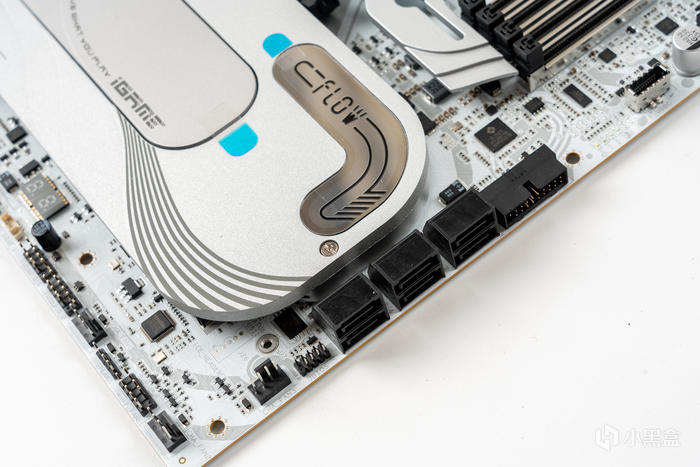

主板左側提供的6個SATA3和一個前置USB3.0，一個帶30W PD快充的type-C口，其中芯片組散熱的FLOW還支持ARGB燈效與七彩虹iGAME CENTER軟件控制

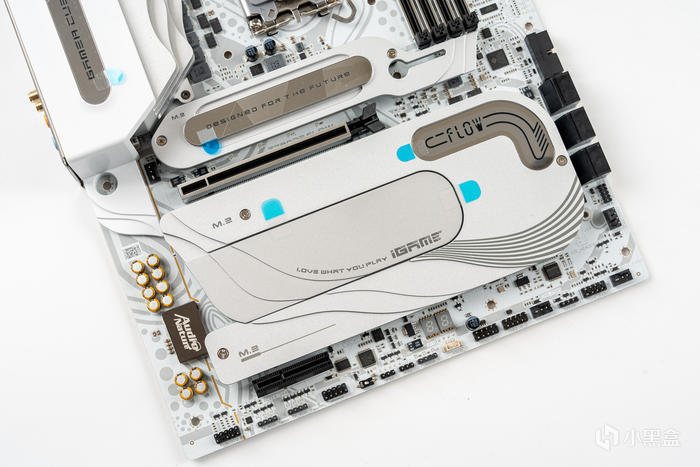

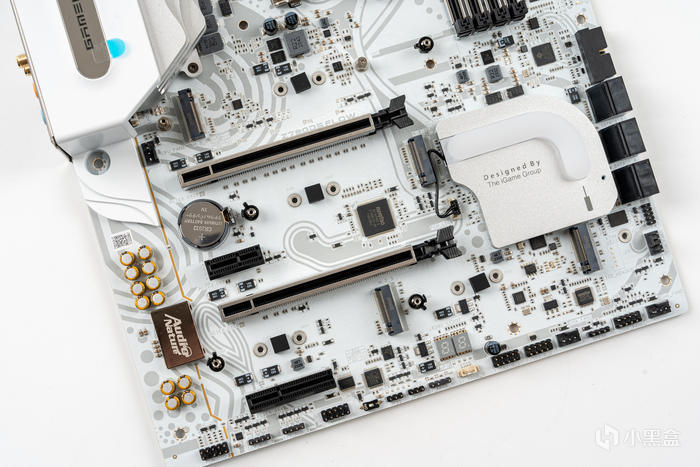

打開中間的PCIE隱藏蓋和4條M.2散熱裝甲，整個PCIE區域提供了兩條合金強化接口的全長X16插槽，不過第一條支持PCIE5.0 X16，第二條則貼心得設計了隱藏蓋，支持PCIE4.0X4，中間還有一條PCIE3.0X1，最下面的一條則是開放式的PCIE4.0X4

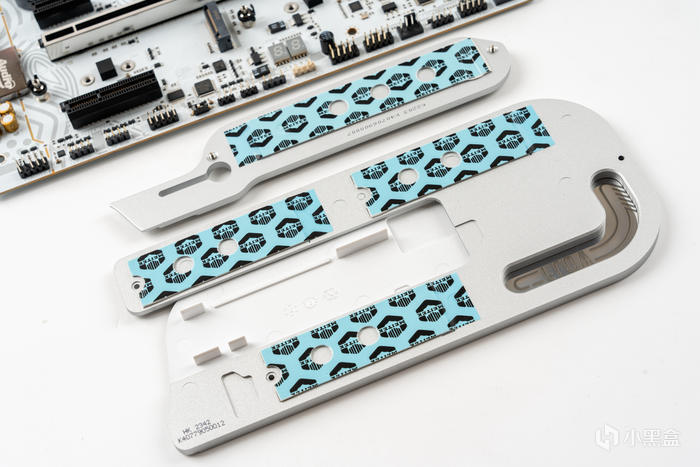

兩塊散熱片支持4條M.2散熱，中間還有一根PCIE插槽防塵蓋

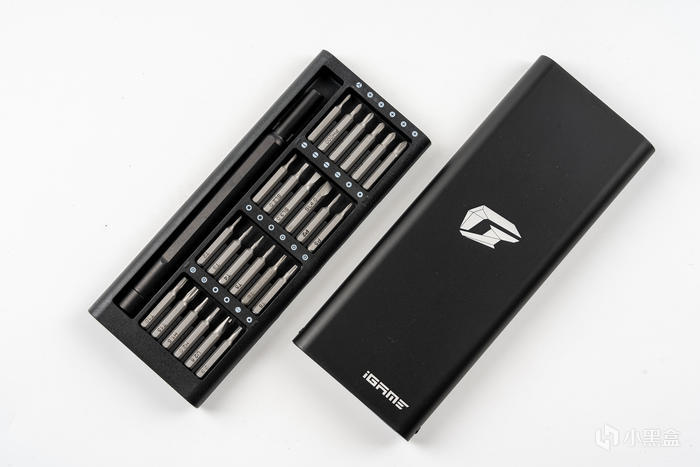

除主板外，還標配了一套相當實用的24合1的鋁合金手柄的螺絲刀

影馳 GeForce RTX4060TI 星曜 MAX OC 16GB GDDR6 顯卡

這款RTX4060TI 星曜MAX OC 顯卡與普通版的RTX4060TI 星曜顯卡的區別是MAX版本採用了16GB GDDR6大容量顯存，而其他規格上則是一致的，採用NV Ada Lovelace架構和TSMC 4N工藝，4352cuda處理器，加速頻率2685MHZ，顯存頻率18Gbps，單PCIE-E 8P供電接口，整卡TGP功耗爲165W，不帶擋板的尺寸爲314x130x48mm

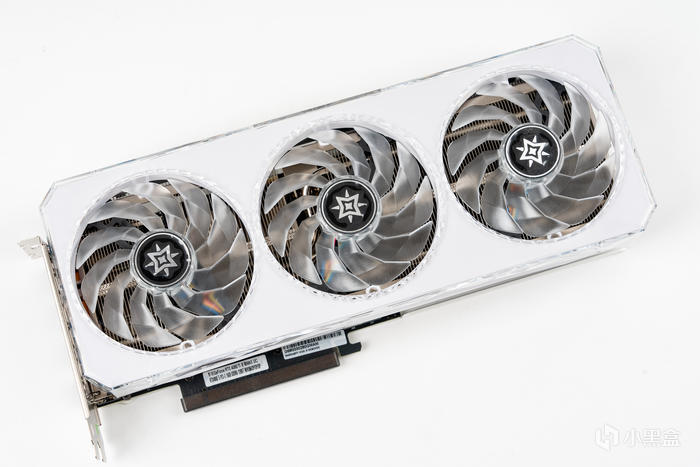

RTX4060TI 星曜 MAX OC顯卡的本體，依然是星曜家族語言設計，全透明外殼下是白色的底殼，中間透明扇葉的靜霜風扇

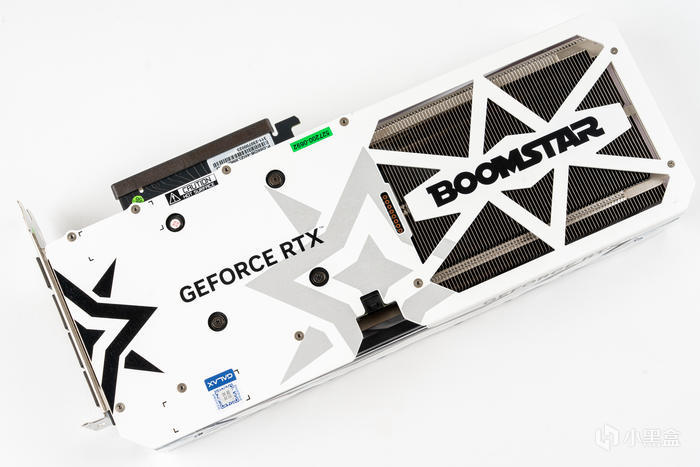

顯卡的背板也是擋板處星曜logo，中間GEFORCE RTX的英偉達logo，右側則是鏤空大面積的貫穿散熱與星曜logo BOOMSTAR

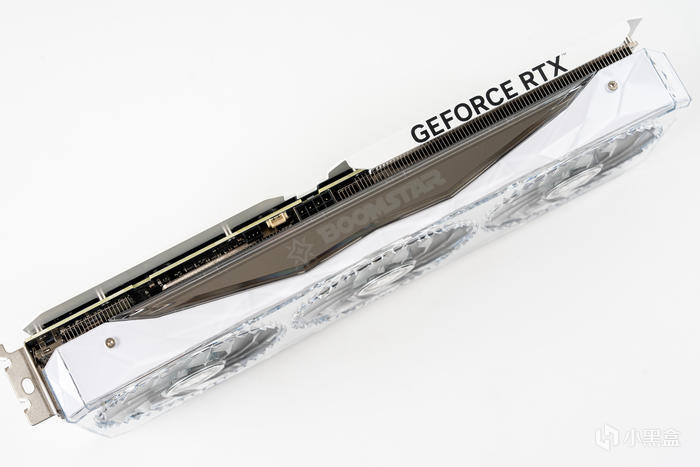

顯卡的頂部則是顯卡正面的延伸與帶ARGB的BOOMSTAR星曜logo，整體兩槽多的厚度

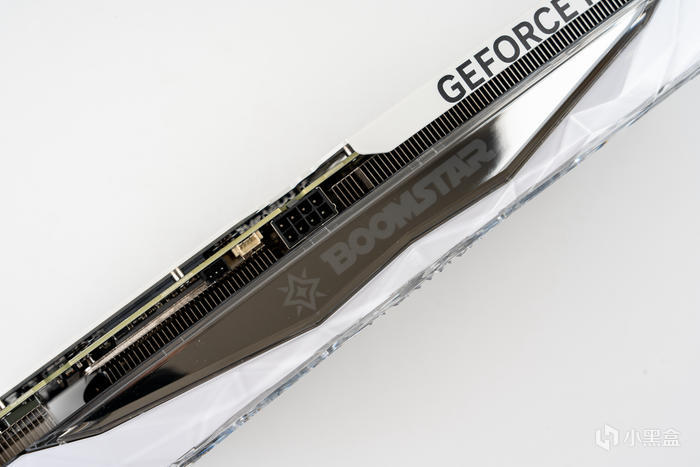

金屬加固的單8PIN顯卡供電接口，頂部的星曜logo內部可受控於影馳XTREME TUNER軟件或者可接駁ARGB線纜受控於主板

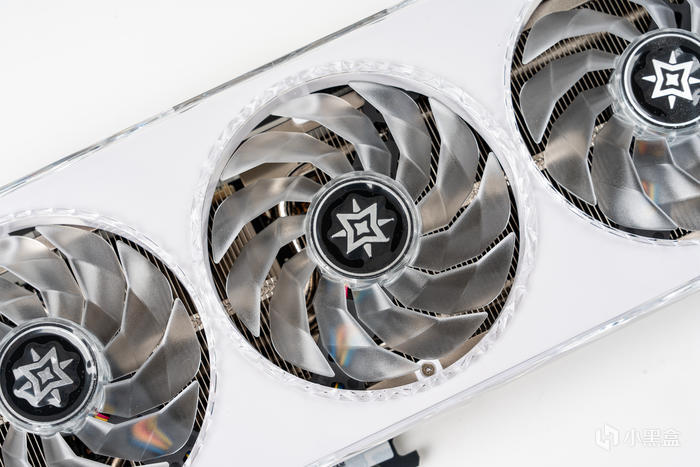

3個星曜靜霜大風扇，採用三折式扇葉設計實現更強風流，同時還支持智能啓停和ARGB炫彩燈效

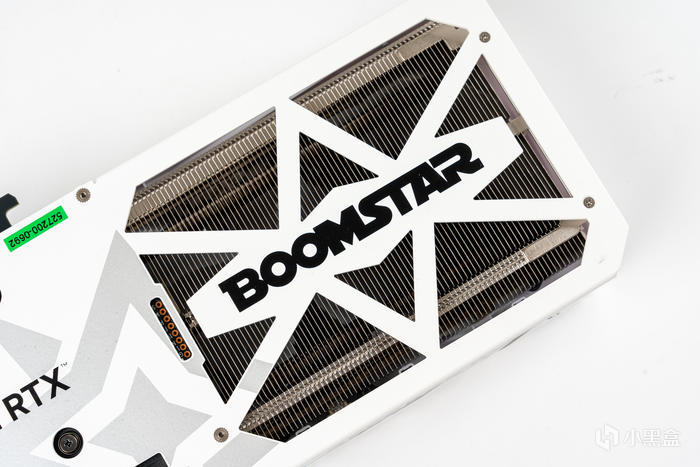

40系顯卡設計都是短PCB電路，所以顯卡背板尾部大部分鏤空的設計用於貫穿通風的散熱風道優化，同時這裏還做了星曜的logo設計

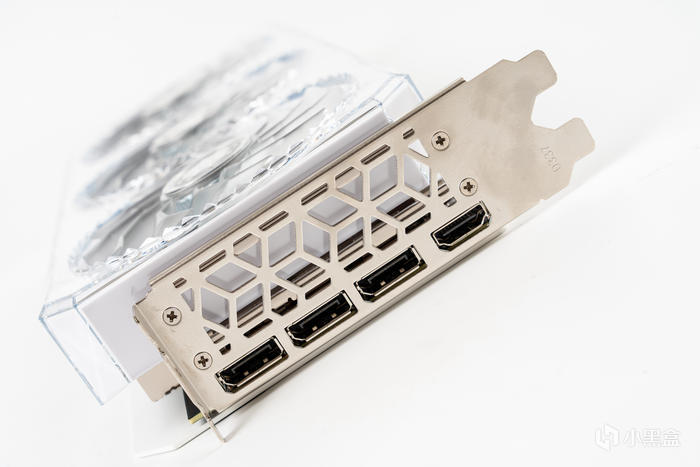

背板上的HDMI2.1/DP1.4a*3的接口布局，高帶寬輸出和低延時，支持8K/60HZ穩定信號輸出

影馳 20週年紀念版 DDR5-7200 48GB（24GBx2）星曜燈條內存套裝

影馳的名人堂系列內存固態等存儲產品都是白色主題的設計者，而在今年的影馳20週年上也推出了20週年紀念版的星曜內存套裝，使用了專屬紀念外觀設計，同時採用了新的海力士MDIE顆粒，所以這套內存爲48GB（24GB*2）規格，頻率爲7200，時序爲36-46-46-116，1.4V電壓與10層PCB設計

而這套內存採用了可控RGB燈效設計，頂部披戴圓潤的3D打印透明燈罩，支持四大板廠燈控可隨心調節氛圍燈效

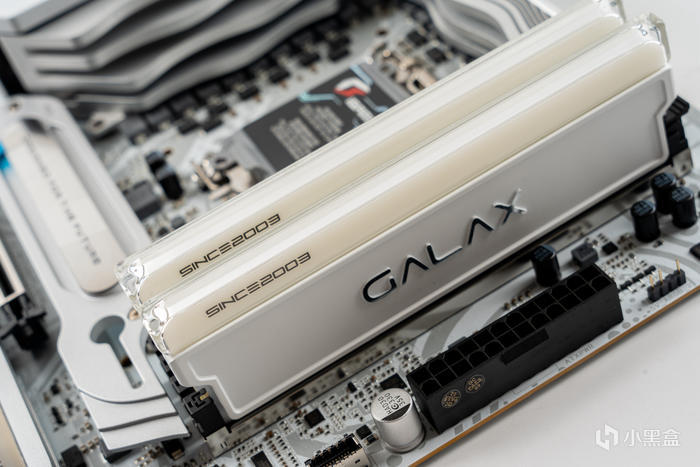

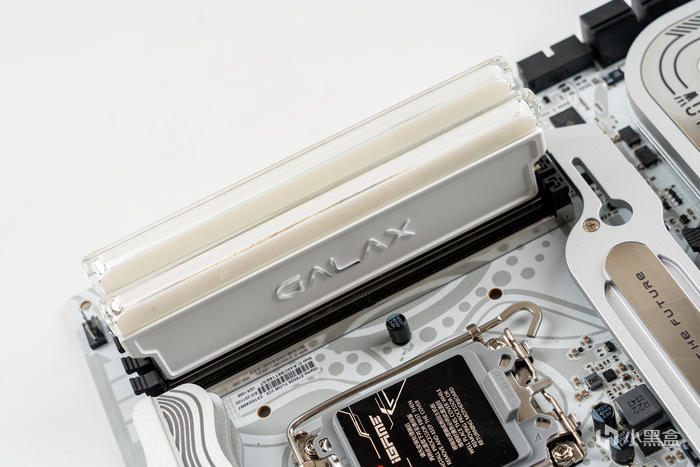

內存頂部還有since2003的標誌，而整體採用了純白散熱馬甲及電泳工藝處理，中間的GALAX 的logo則以銀色浮雕打造，馬甲邊框配合多道工藝鍛壓

這款紀念版內存的尺寸爲138*46*9mm，安裝與雙塔散熱器邊上也還比較協調

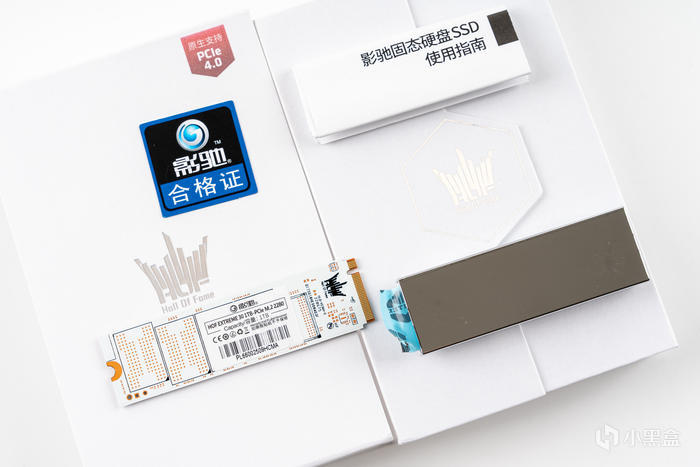

影馳 HOF EXTREME30 PCIE4.0 1TB SSD 固態硬盤

固態硬盤是影馳的HOF EXTREME30 PCIE4.0 1TB ，它採用來自羣聯的8通道主控完全體PS5018-E18，以及3D NAND顆粒，支持NVMe V1.4，能提供高效IOPS和連續讀寫速度可達7GB/s

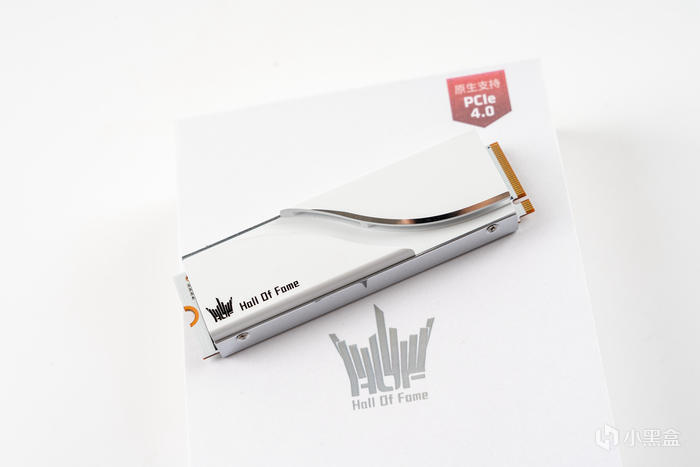

純白定製的HOF OF FAME 曲鏡白泳散熱器，全鋁CNC工藝和曲面設計，不僅散熱優秀且馬甲曲線靈動感十足

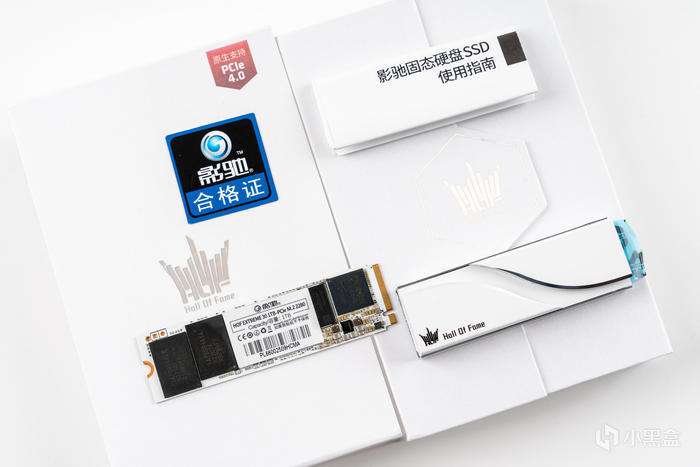

這款SSD的1TB版本爲單面NAND顆粒背面可見空焊位，在2TB下爲雙面顆粒的完全體，同時這款固態硬盤五年質保支持個人送保。

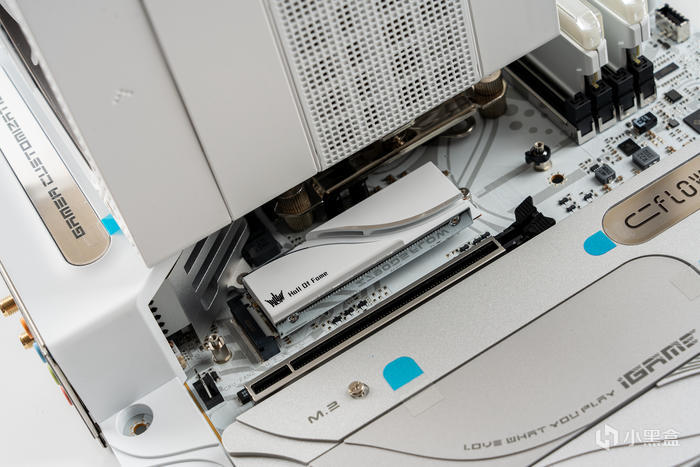

HOF EXTREME 30 安裝於主板第一條M.2位置的效果，只是因爲阿薩辛4散熱器擋住所以只能在安裝時可見

九州風神（DEEPCOOL）阿薩辛4 雙塔雙扇風冷7熱管散熱器

本次白色主題使用的散熱是來自九州風神的阿薩辛4風冷散熱器，它使用了7熱管雙塔雙扇設計，具有雙向恆定熱平衡熱管與280W解熱能力，兩把風扇都使用了三相六級PWM電機和FDB液態軸承，並且爲純白散熱本體設計，風扇也是淡灰淺色

散熱器本體，拿在手中這1575g的重量相當沉甸甸

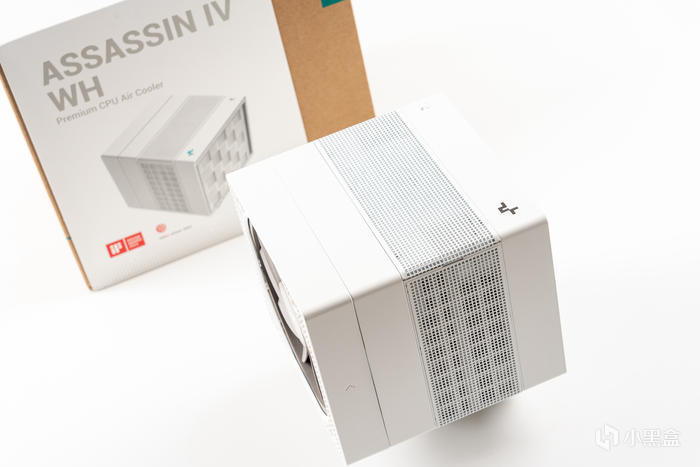

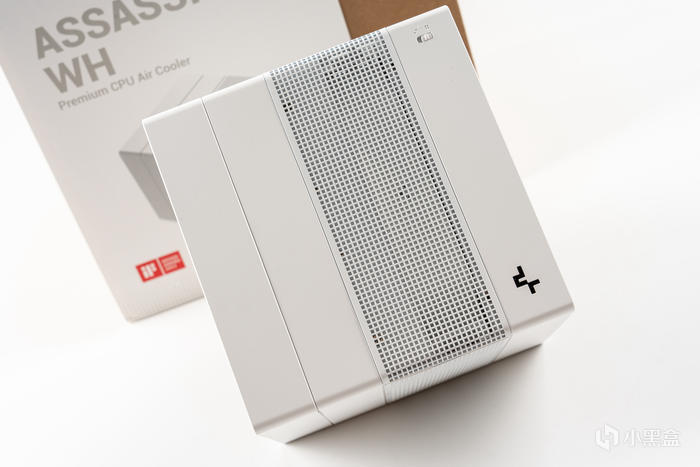

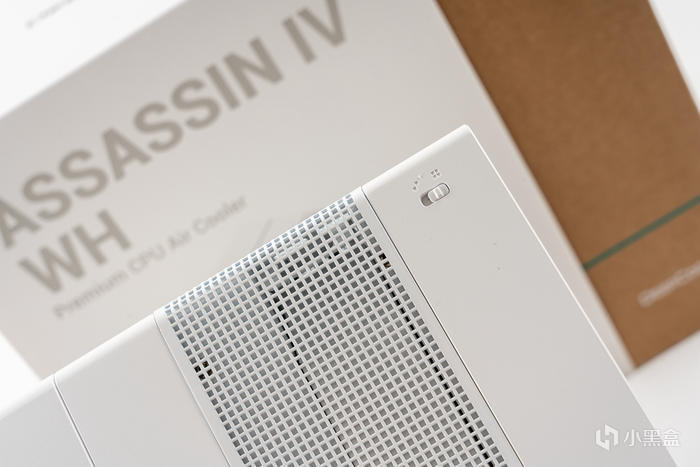

散熱器採用規整的正方體設計，雙塔中間的風扇位採用磁吸頂蓋設計，巧妙得將風扇位置隱藏

散熱器頂部右邊上面一個風扇調速開關，這兩檔可在1700RPM/1350RPM之間切換，下面一個九州風神帶LED燈的logo

整個散熱器側面也是與磁吸頂蓋一致的網孔面板設計，依然爲正方體的設計面

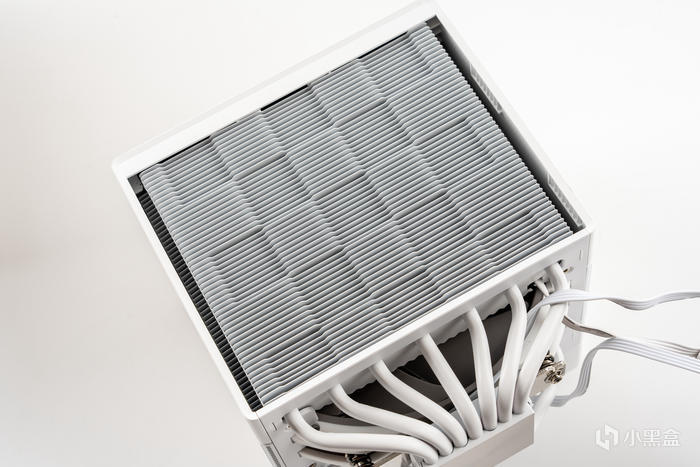

靠近內存一側的進風處，採用矩陣式鰭片組設計可有效降噪和增加散熱效率

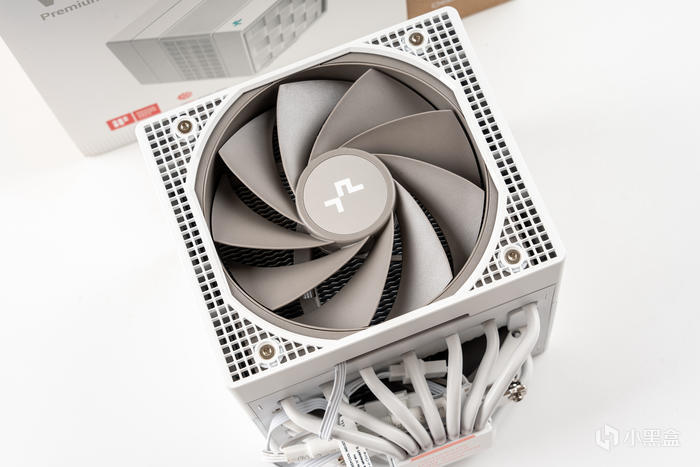

散熱器的出風口這是一把12cm反葉扇，型號爲DF1202512CM，爲0.07A低電流設計，1700RPM下能達到58.6CFM、2.1mmAq；

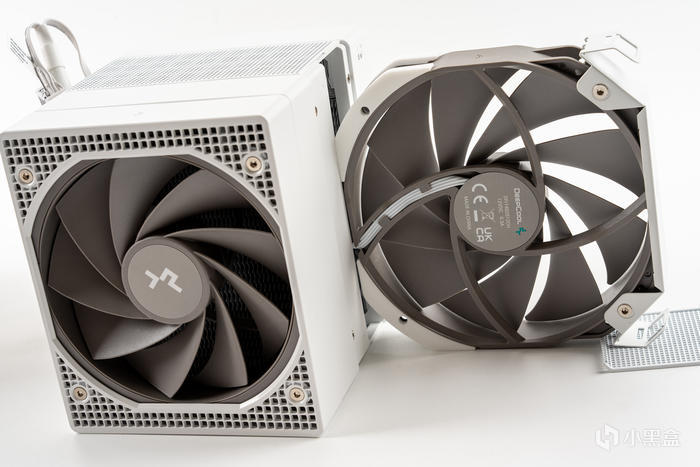

取下磁吸頂蓋之後按下兩邊的彈扣可取出中間的14cm定製風扇，型號爲DFr1402512CH，0.1A低電流設計，1700RPM下能達到79.1CFM、2.44mmAq

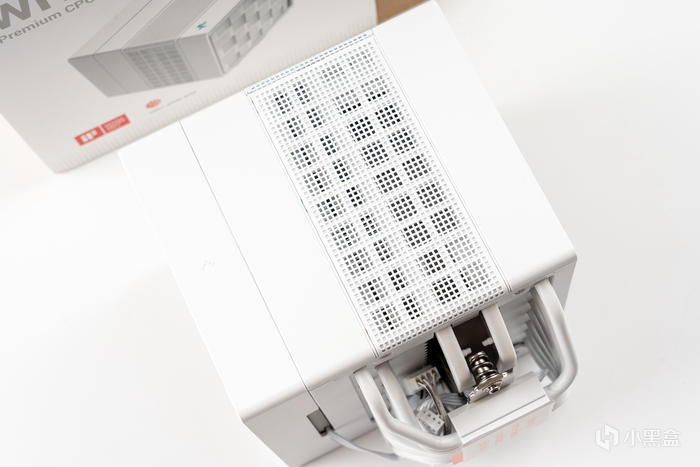

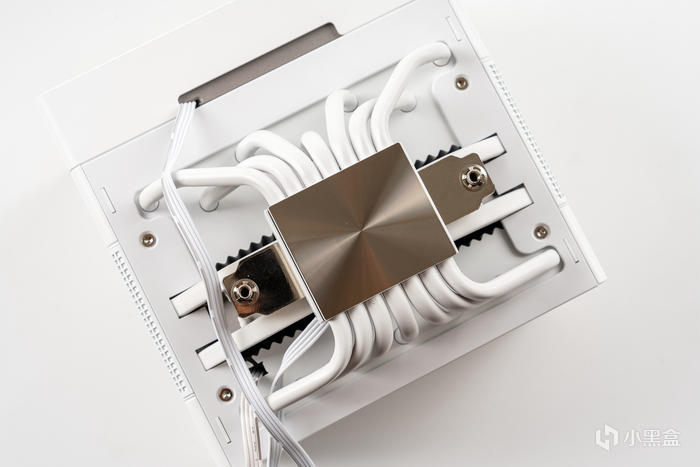

整個散熱器歪脖子設計，右邊默認不安裝散熱器可規避高內存，底座採用微凸精雕純銅設計，配合壓力扣具能更緊密的貼合CPU

追風者(PHANTEKS)AMP AMP1000 WHITE EDITION V2 金牌全模組電源

追風者金牌全模組電源——AMP系列AMP1000 V2，V2版本爲海韻代工，具有10年換新的質保，不僅擁有80PLUS金牌認證，更有高於白金牌的92.86%轉換效率，輸出紋波小於20mV。它採用全日系105°電容和無導線連接技術，使用了兼容性更佳的14cm小體積機身和12cmFDB風扇，且50%負載下能夠支持風扇停轉，AMP V2 系列標配的扁線採用高規格材質設計，爲電源穩定運行提供充足的支持，該電源設計符合PCIE5.0供電標準，12VHPWR接口爲GPU 雙8PIN轉接，並且這條線纜還使用了16AWG高規格線徑

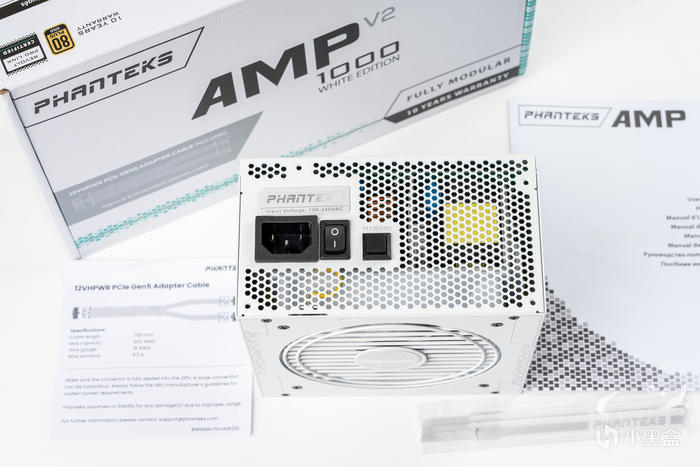

電源本體的進風口，其採用14cm的短身設計兼容性更強

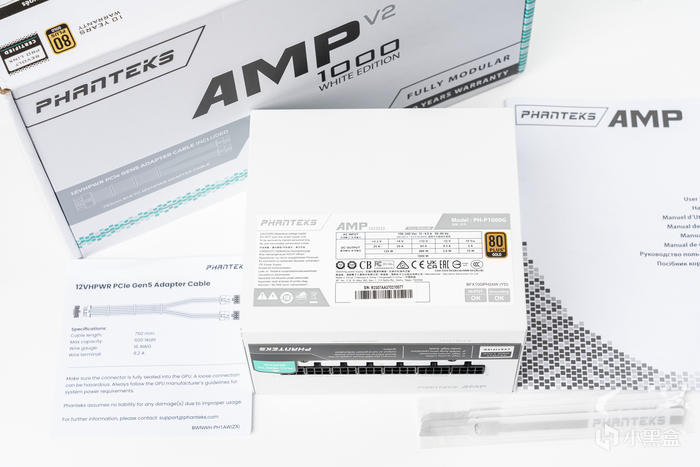

電源的銘牌，AMP 1000 V2提供了83A的+12V供電等，同時銘牌上也標註了海韻生產，擁有OPP/OVP/UVP/OCP/OTP/SCP六重全面保護電路設計

電源的全模組插口設計

電源的出風口設計，中間的HYBRID MODE按鍵彈起可啓動ECO零噪音模式開關，控制FDB風扇在低負載下停轉

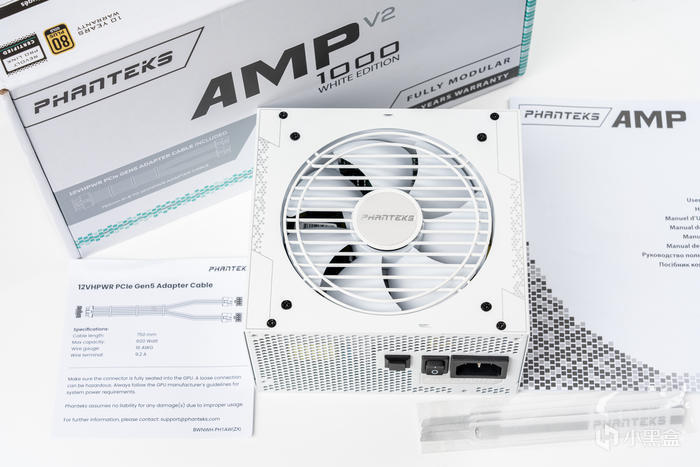

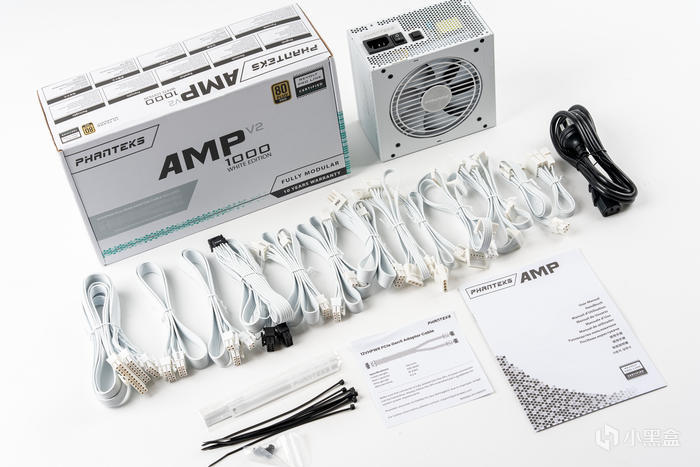

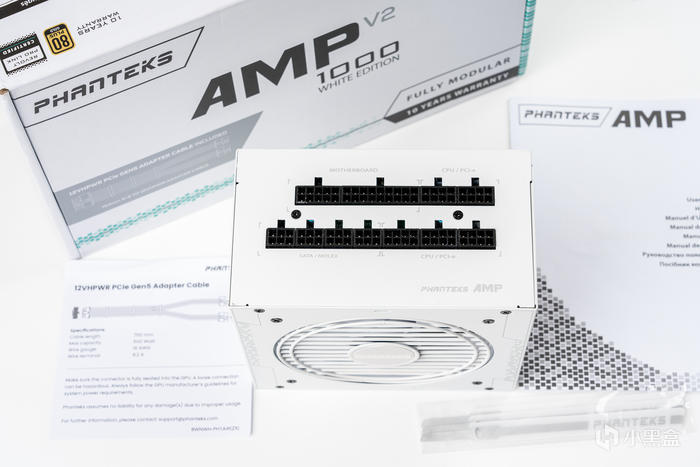

電源的全家福

追風者(PHANTEKS)V-GPUKT 純白顯卡轉向支架套件

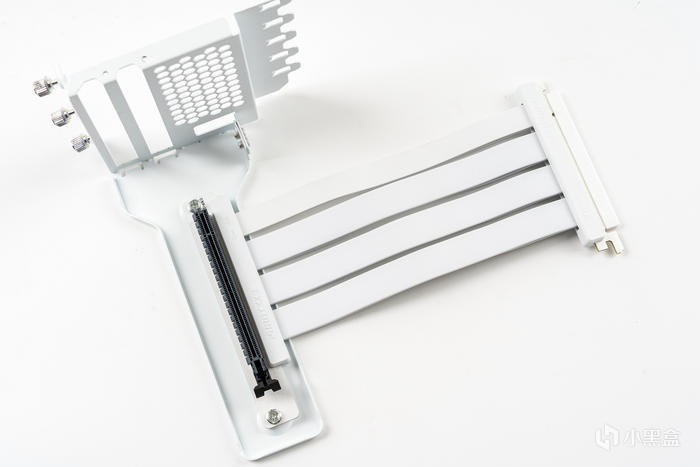

純白顯卡轉向支架套件是專門用於顯卡垂直安裝使用的PCIE4.0套件，而且它可兼容大部分機箱，因爲其採用了機箱默認的7PCI擋板固定位固定的方式進行安裝，而且純白設計顏值也很高，鋼板厚度非常好；配件有1mm厚板材的換向支架主體、220mm的PCIE4.0線纜、說明書、EVA墊、固定螺絲；它支持三槽以內的顯卡安裝，使用了雙層扁平線材可彎曲摺疊，還強化保護連接處，無需調試支持即插即用

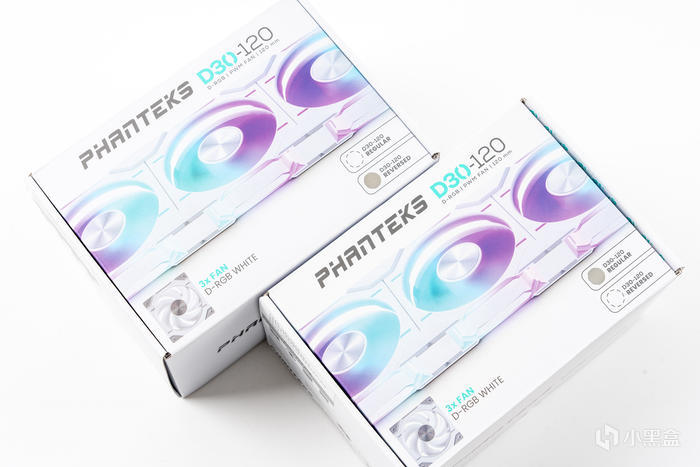

追風者(PHANTEKS)D30-120 白色積木風扇 PH-F120D30與PH-F120D30R三聯包

NV5除了頂部的360冷排位和側邊360冷排風扇位，還有底部1個風扇位和尾部1個風扇位，在本次安裝中未進行滿配安裝，而是安裝頂部3把正葉扇和側邊3把反葉扇，都是白色款的風扇

PH-F120D30R反葉扇的本體，七扇葉設計，採用FDB液壓軸承，MTBF時間爲50000小時，在2000RPM下可達到2.27mmH2O的靜壓與61.5CFM的風量，噪音值爲31.8dBA

反葉扇的背面與正葉扇正面一致的扇葉

PH-F120D30正葉扇的本體，同樣採用七扇葉設計，採用FDB液壓軸承，MTBF時間爲50000小時，在2000RPM下可達到3.01mmH2O的靜壓與64.3CFM的風量，噪音值爲30.2dBA

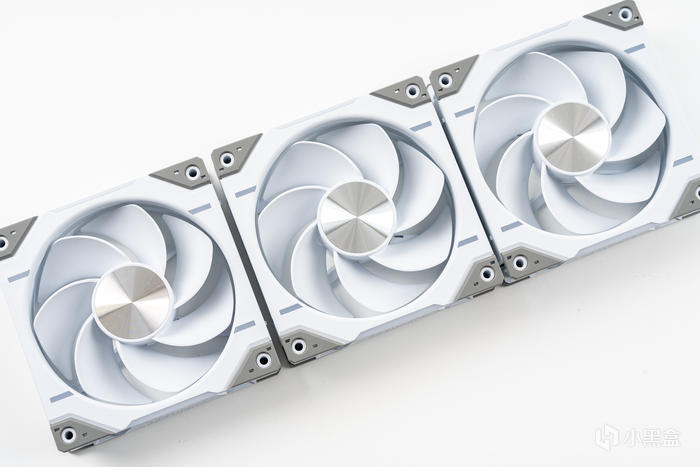

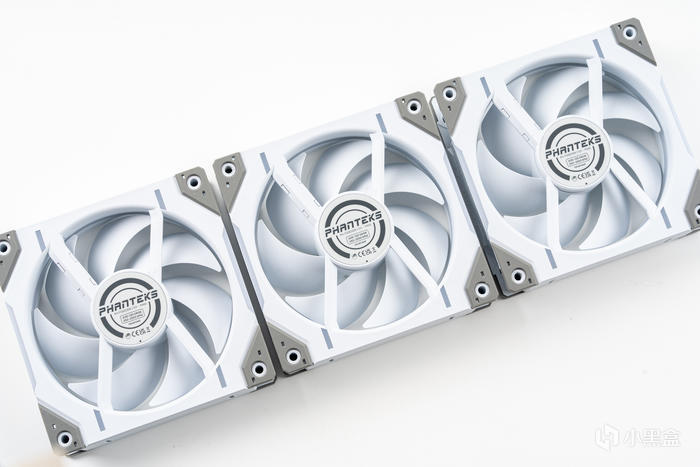

串聯D30三把正葉風扇

追風者D30-120串聯方式爲中間的觸點通過橋扣緊連接，而側邊的in口接主板線，out口接串聯風扇或者空着或者按下角蓋閉合來達到一體美觀的效果

串聯時有串扣和觸點進行接觸從而達到串聯的目的，而未設計接觸點的一面也有不帶觸點的串聯扣

追風者(PHANTEKS) NV5 白色無立柱側透全視景機箱

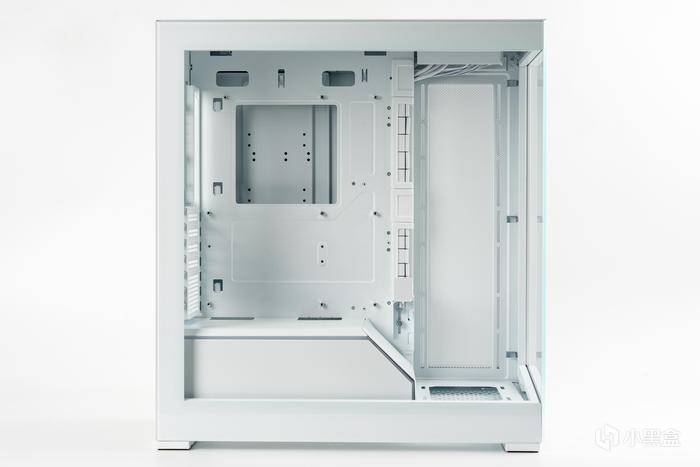

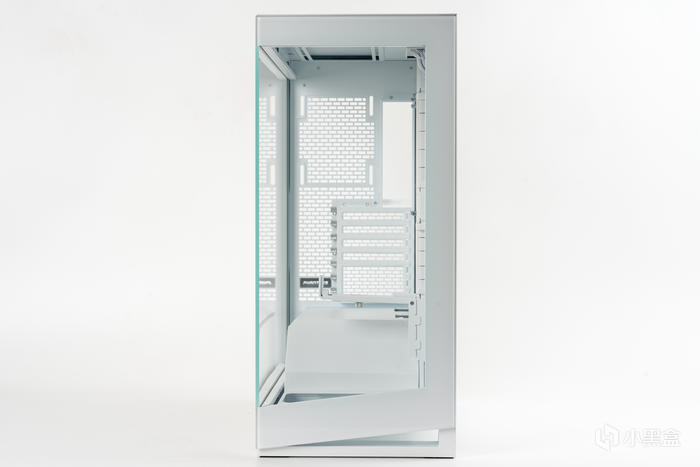

NV5機箱在追風者的幾款NV系列中個人認爲是比例最方正最協調的，尺寸爲477x239x528的長寬高，而在兼容性方面，最長440mm顯卡、180mm高塔散熱器、230mm的電源長度都非常不錯，而頂部和側面雙360冷排也足夠支持，0.8mm鋼架和1mm加固件用料讓整臺NV5機箱非常穩固，全透的鋼化玻璃也讓內部一覽無餘
