用料給力，設計出色，技嘉冰雕X Z790 AORUS PRO X主板 拆解

省流助手：京東3999元。

一、 前言

市面上白色馬甲的主板很多，但採用白色PCB的主板很少，在少數的白色PCB的主板中，再挑選出相對高端的主板型號，那就更少了！技嘉Z790冰雕X主板，或是最高端的採用白色PCB的主板了。

這塊主板在顏值非常漂亮、基礎用料很紮實的前提下，還加入了很多有意思的新功能，技嘉當家的D5黑科技技術自不必多少，其餘方面，例如金屬馬甲支持快拆、主PCIe插槽採用合金裝甲加固、標配USB-C DP視頻輸出接口等，都很有創意！

現在市面上採用白色主題裝機的用戶越來越多，技嘉這塊Z790冰雕X主板，基本上可以滿足99.9%的這類用戶的需求，後期無論是想要增加各種配件，還是在機箱內部添加一塊小屏幕，都非常輕鬆。

二、技嘉冰雕X（GIGABYTE）Z790 AORUS PRO X主板 開箱

▼主板的包裝還是熟悉的方盒子，蘑菇還以爲技嘉會給這塊主板專門設計一個白色配色的主板包裝盒呢。

▼包裝盒的正面中間有熟悉的技嘉的大雕的LOGO，右側是主板的型號，右下角有一些LOGO，這塊主板支持4年質保，3針的ARGB燈效接口都是Gen2的，好評！

▼主板包裝盒的背面，詳細介紹了主板的各種特性，包括供電規格、細節設計和詳細的參數表。

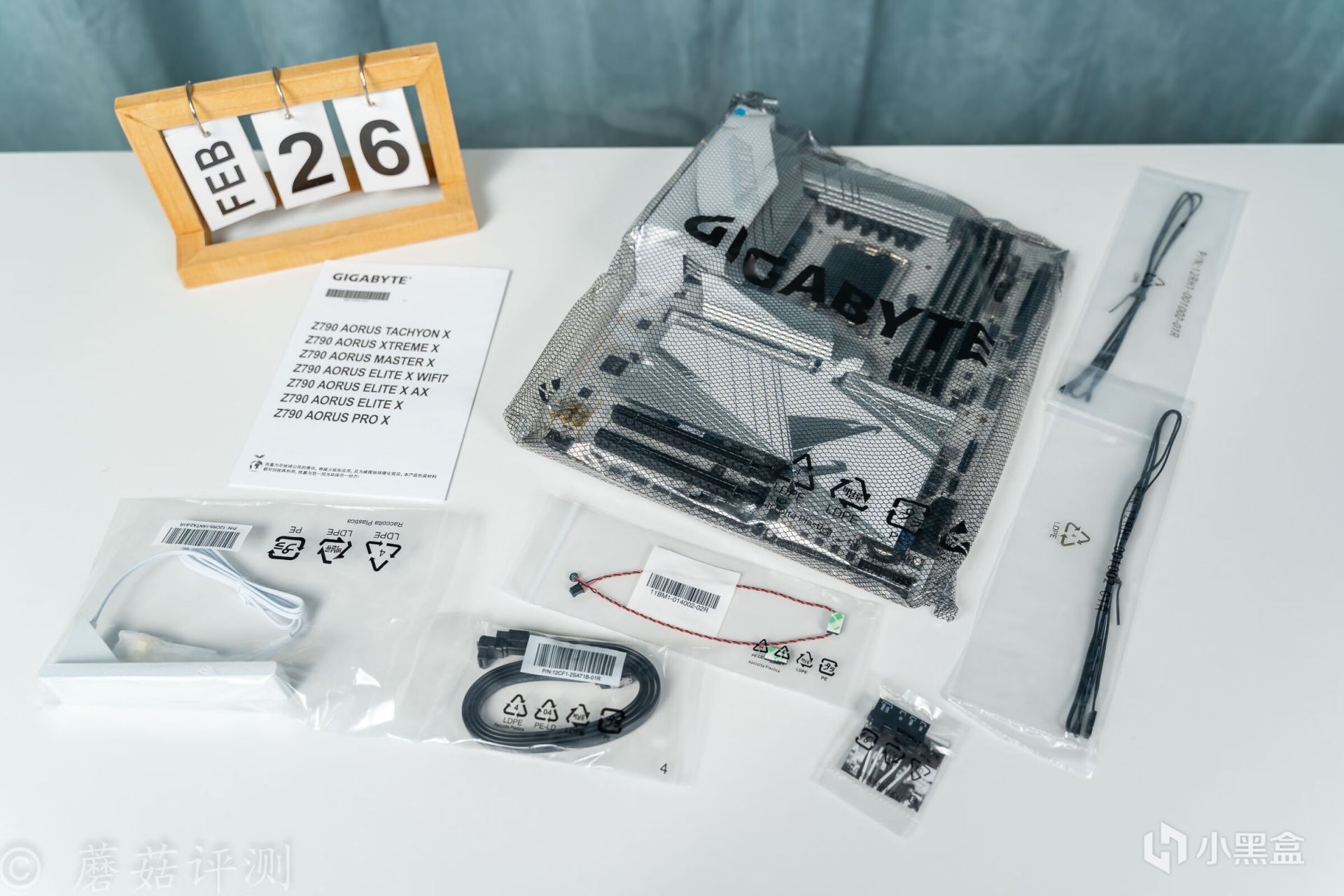

▼包裝內部，除了主板、WIFI天線、SATA線、機箱跳線配件和說明文件之外，還給配備了一個噪聲傳感器和兩個溫度傳感器，可以捕捉機箱內外更多的數據，讓日常使用更加方便。

三、技嘉冰雕X（GIGABYTE）Z790 AORUS PRO X主板 外觀

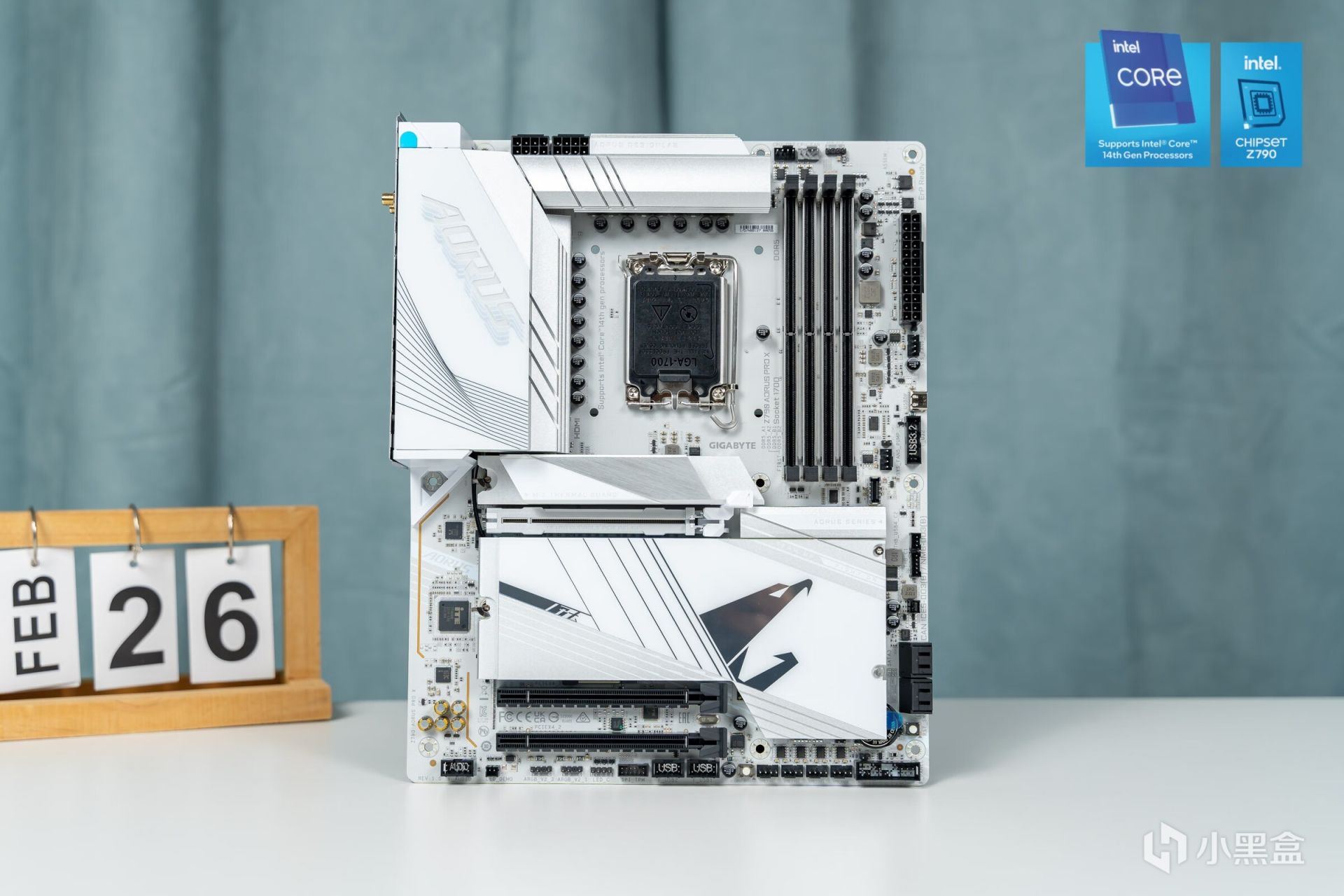

▼主板的外觀非常漂亮，正面覆蓋了大量的白色的金屬覆蓋件，主板的PCB也是白色的，整體外觀的一體性很不錯，僅僅一些接口部分點綴了一些黑色。

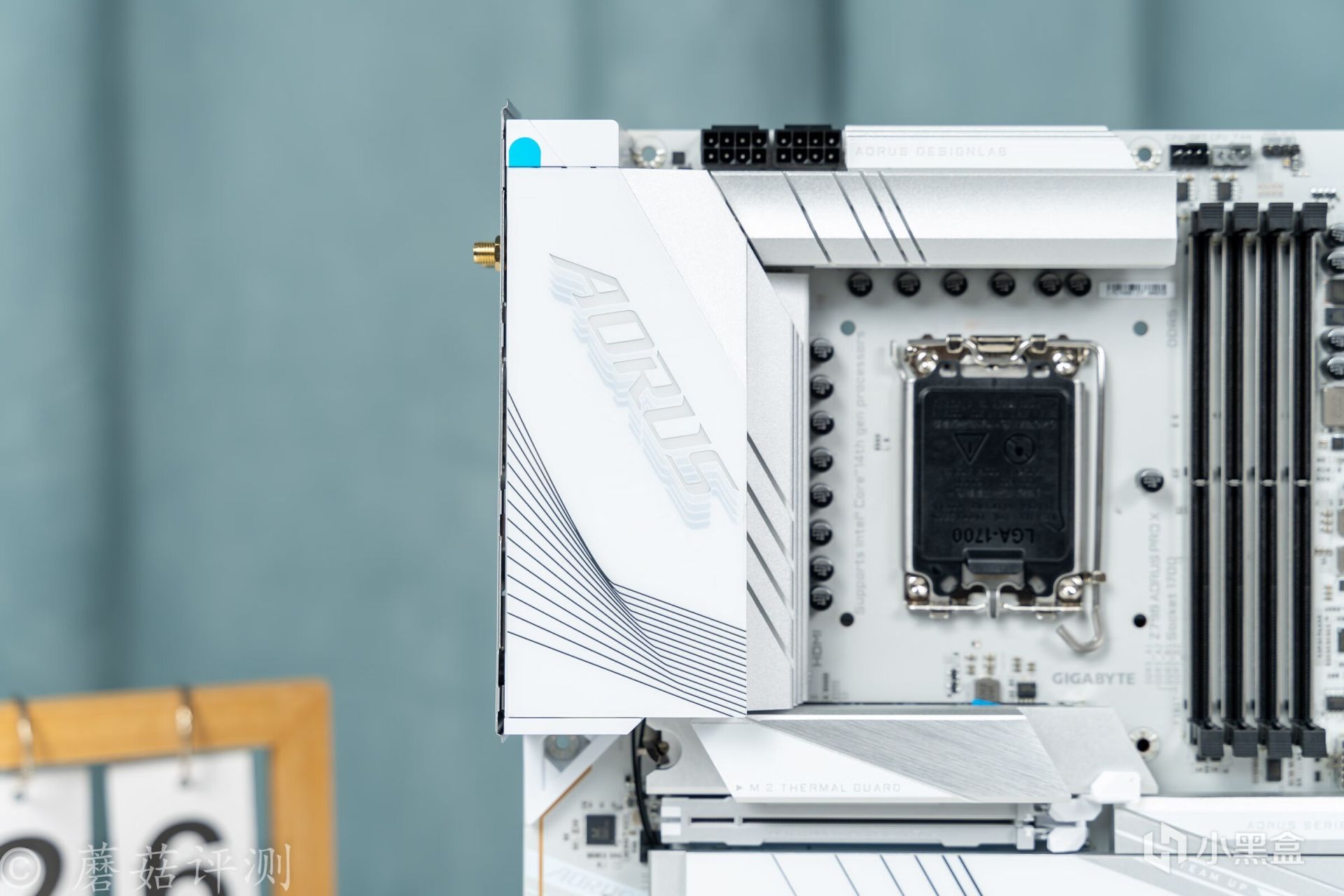

▼主板左側供電散熱件的表面有白色的裝飾件，上面印着漂亮的技嘉LOGO，支持ARGB燈效，支持主板同步。

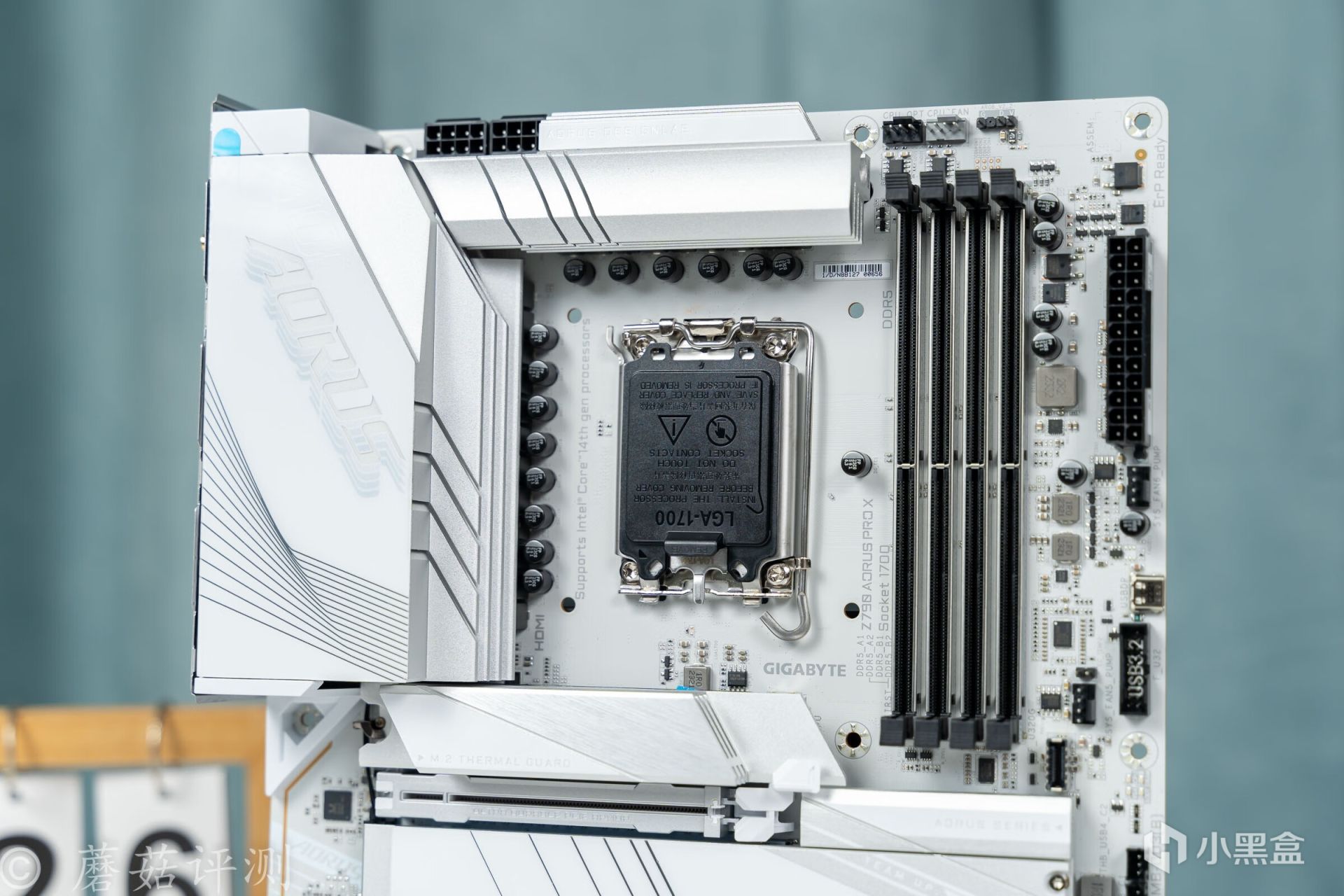

▼主板中間是熟悉的intel的LGA1700插座，左側和上側有密密麻麻的電容和電感，供電部分的規格很豪華。

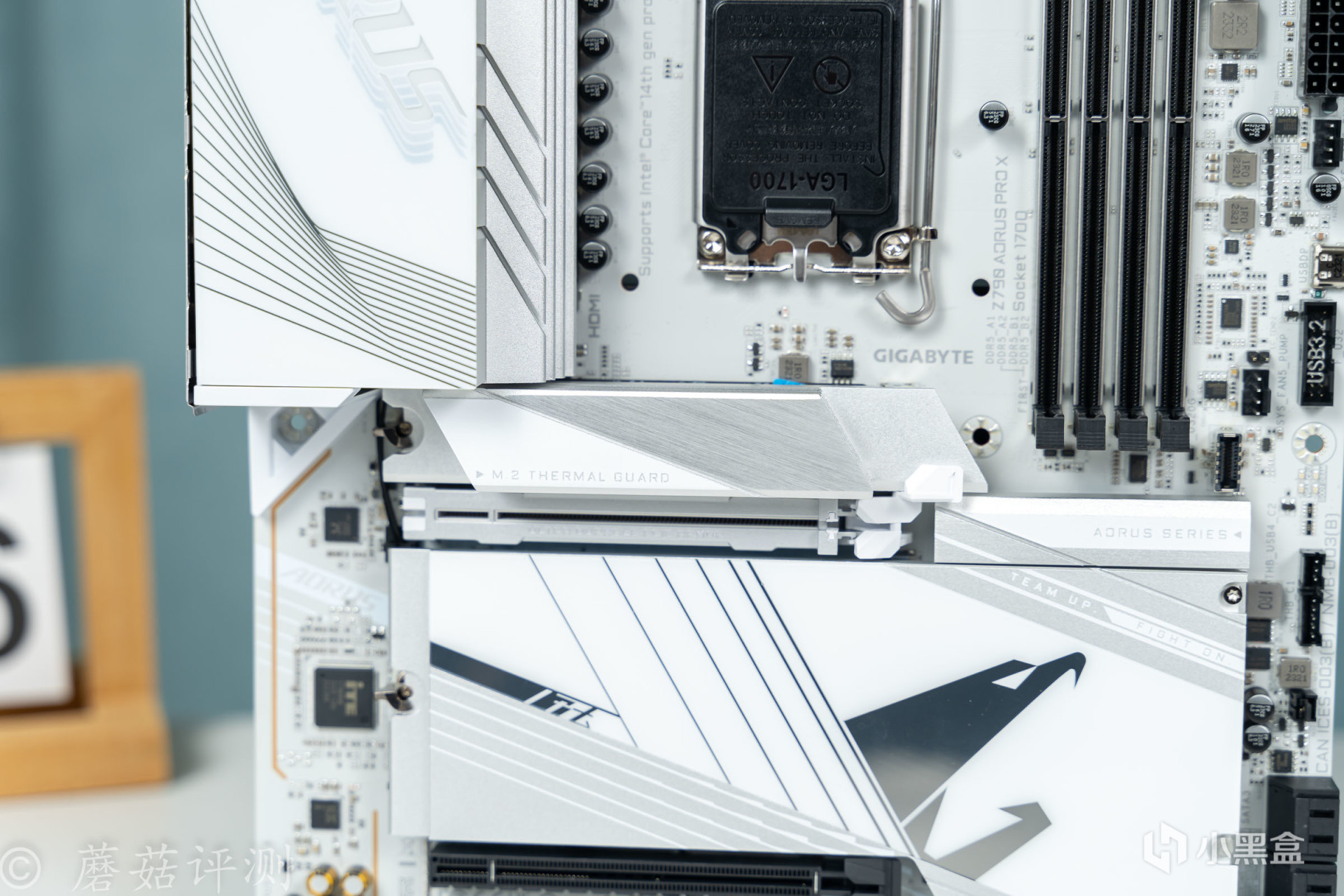

▼下面是一個PCIe5.0的M2插槽，這個插槽配備的金屬散熱片體積很大，可以更好的應付PCIe5.0固態硬盤的散熱需求。

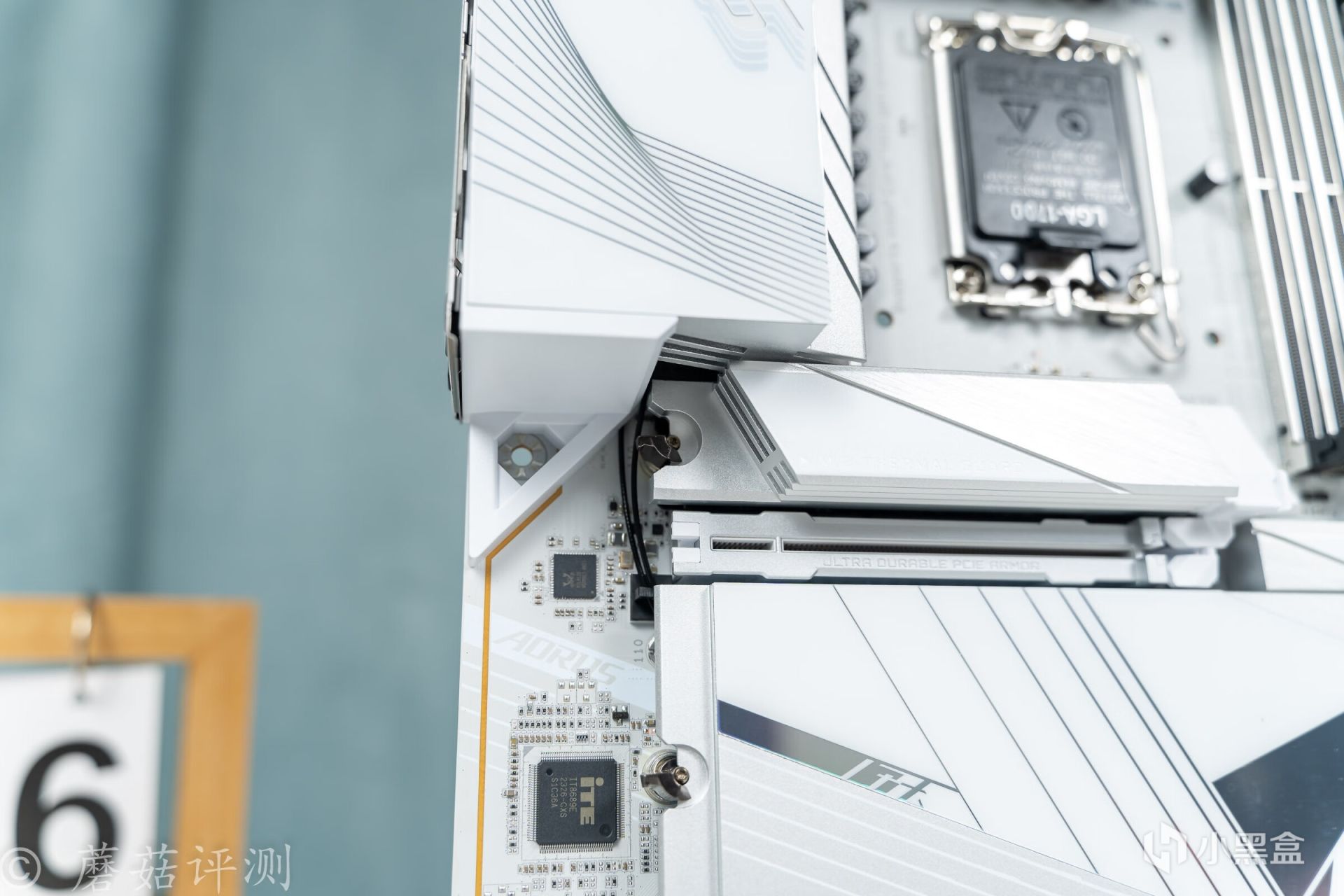

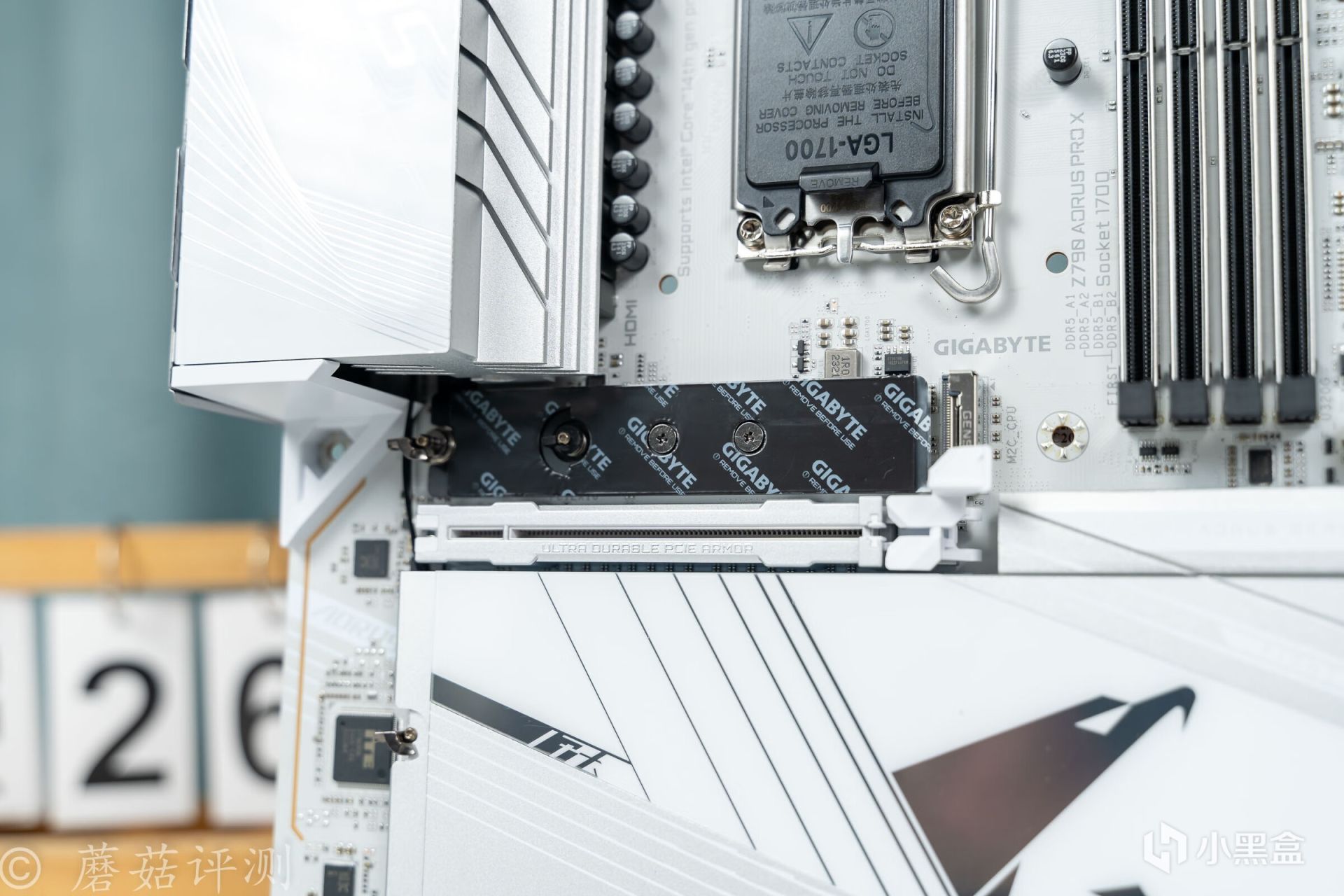

▼PCIe5.0固態的散熱件的左側，是快拆的金屬扣具，金屬扣具造型不錯，日常拆裝很方便。

▼最上面的PCIe5.0的M2插槽採用雙面散熱設計，最大支持25110規格的M2固態硬盤。

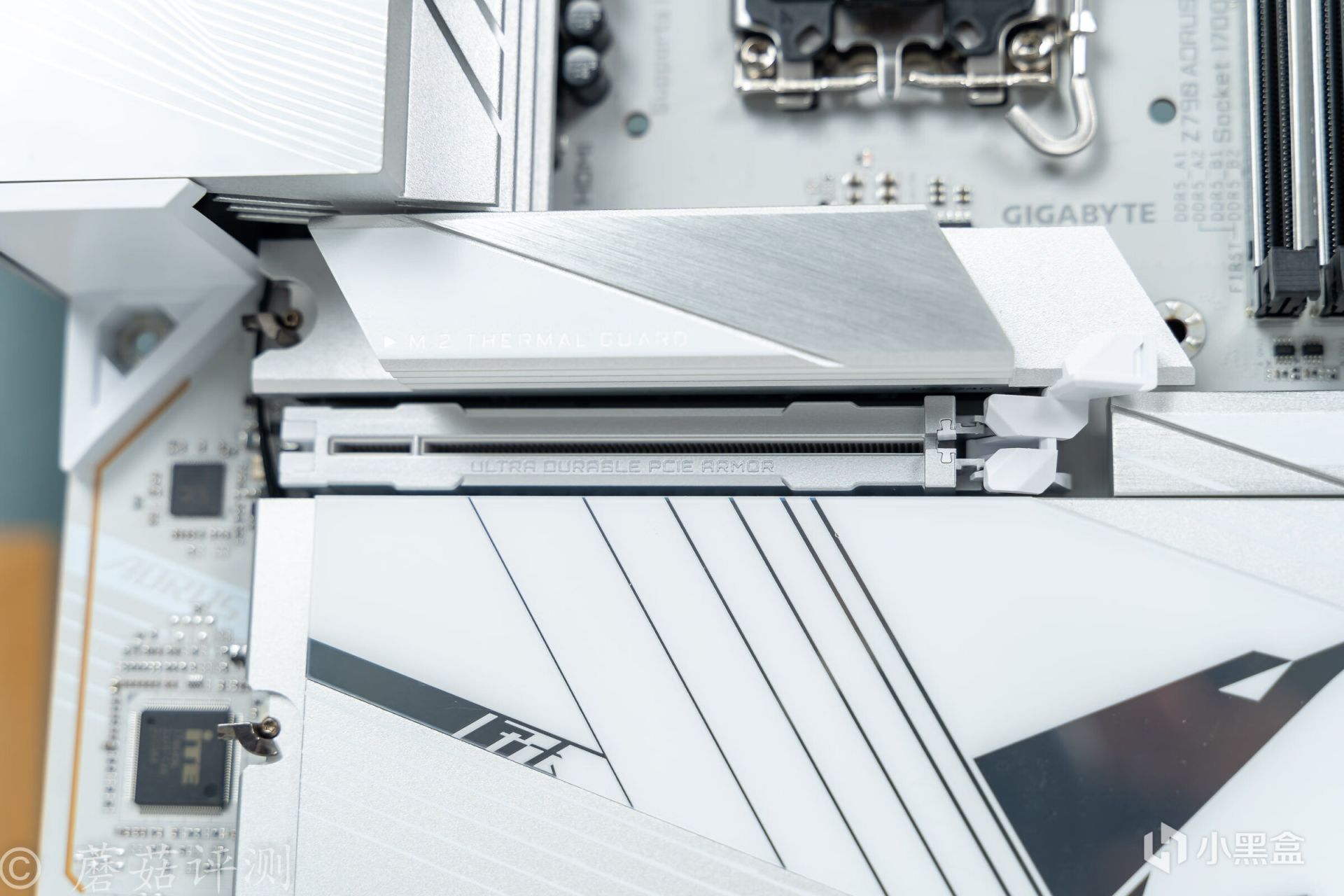

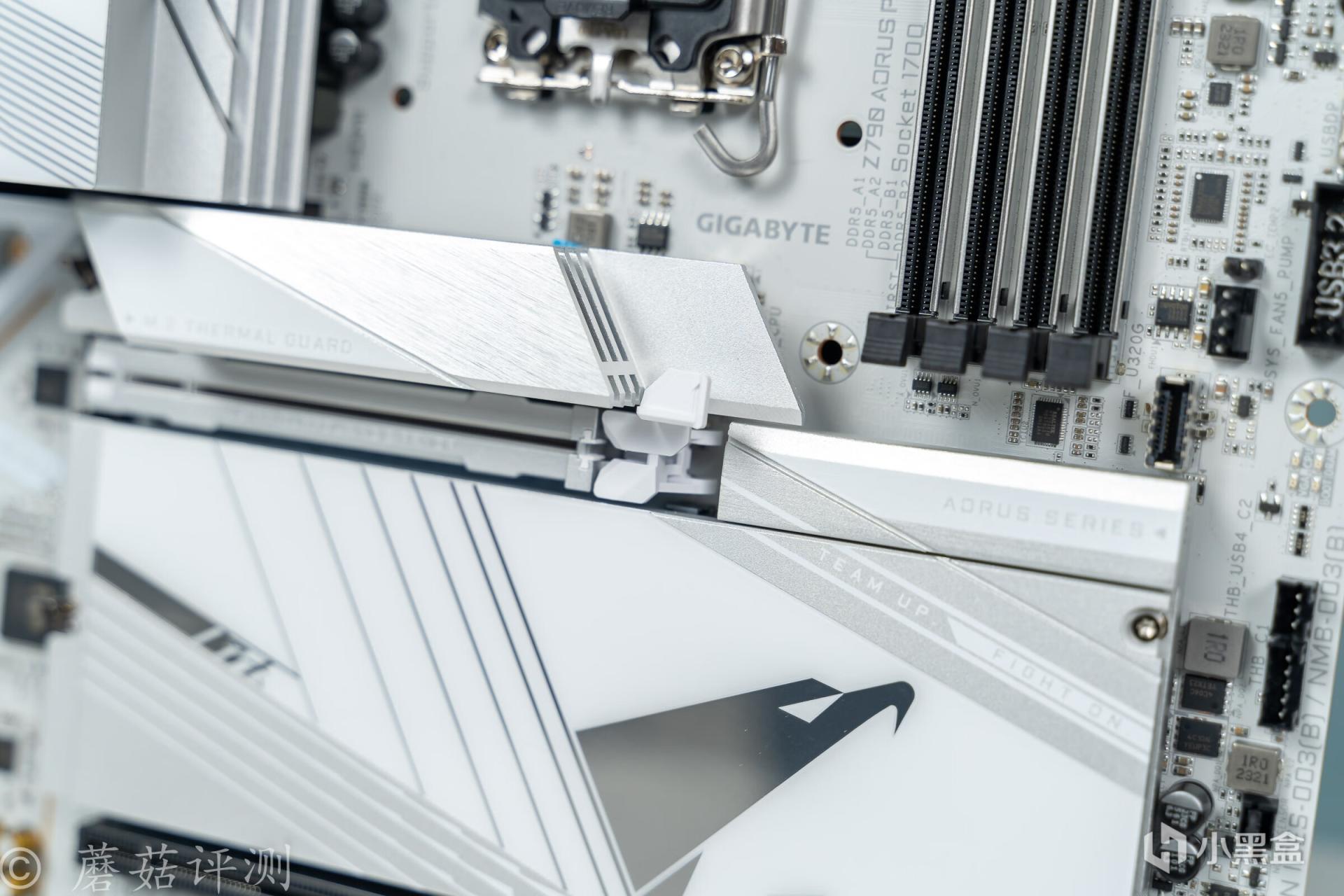

▼M2插槽下面是主PCIe插槽，這個插槽的造型非常新穎，內部是白色的插接件，外面包裹了銀色的金屬加強件，並且這個加強件是特殊設計的合金裝甲加固。

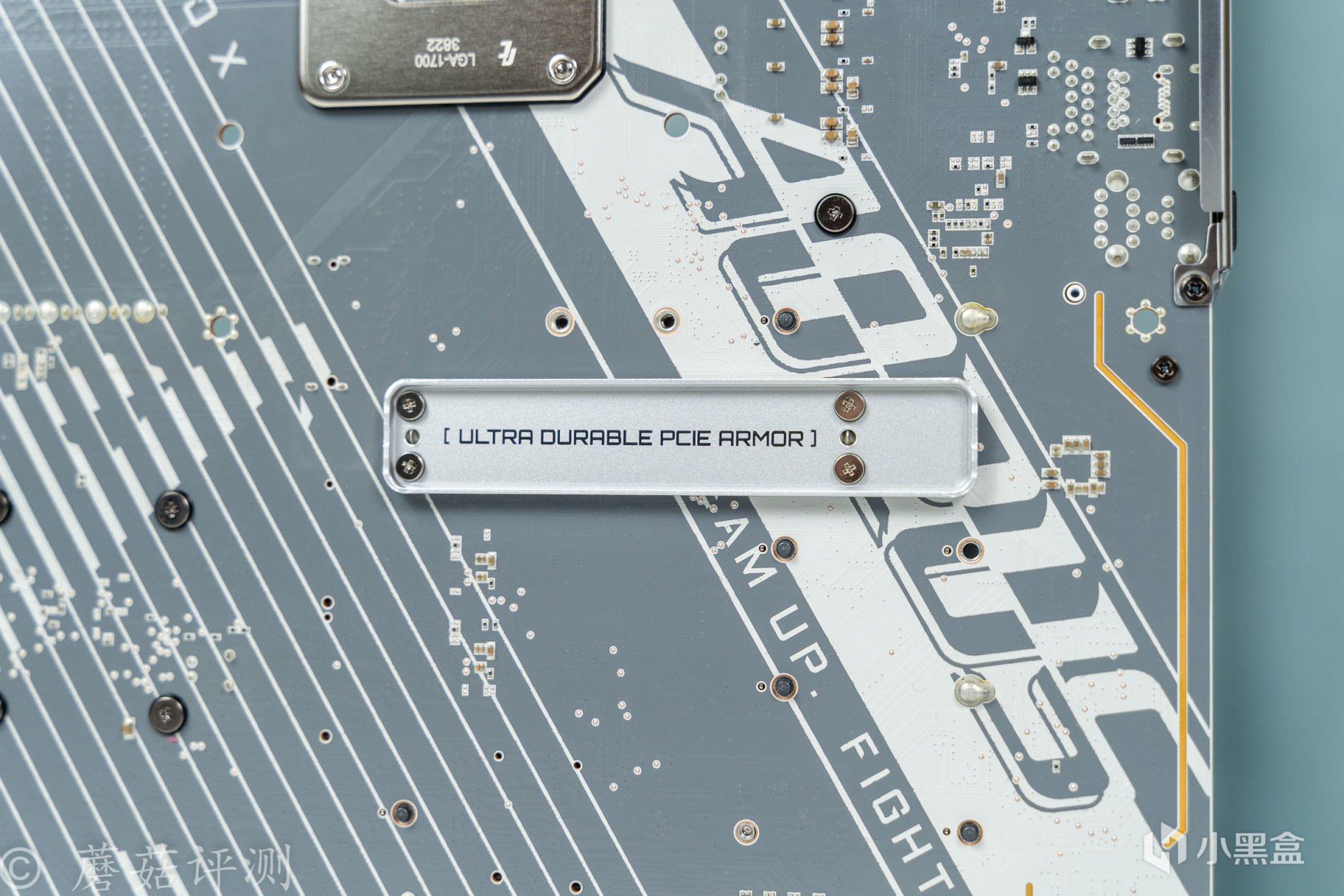

▼在主板對應位置的背面，有一整塊完整的金屬件用於支撐，並在四角有四個金屬螺絲固定，保證強度。這個合金裝機加固的設計，冗餘的實在是有些誇張了，感覺可以直接吊裝RTX4090顯卡。

▼主板主PCIe插槽尾部的扣具部分，有造型巨大的卡扣扳手，方便拆裝顯卡。

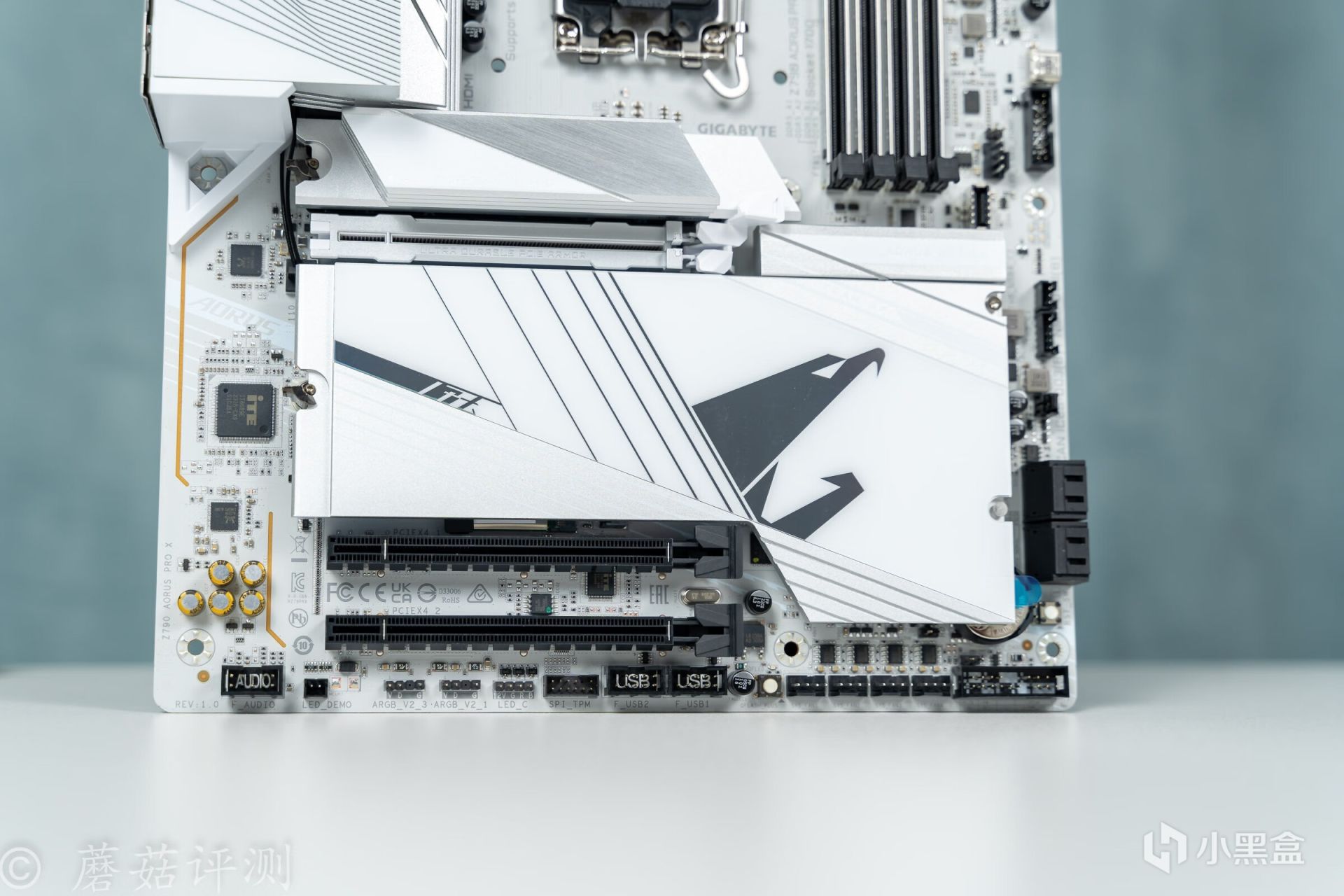

▼底部是一體式的M2金屬散熱片，把下面四個M2插槽全部覆蓋上，金屬覆蓋件的表面，還有漂亮的鏡面大雕LOGO，質感很不錯。金屬覆蓋件的左側，也有一個金屬快拆固定件，撥動一下，就可以輕鬆拆掉底部的金屬覆蓋件。

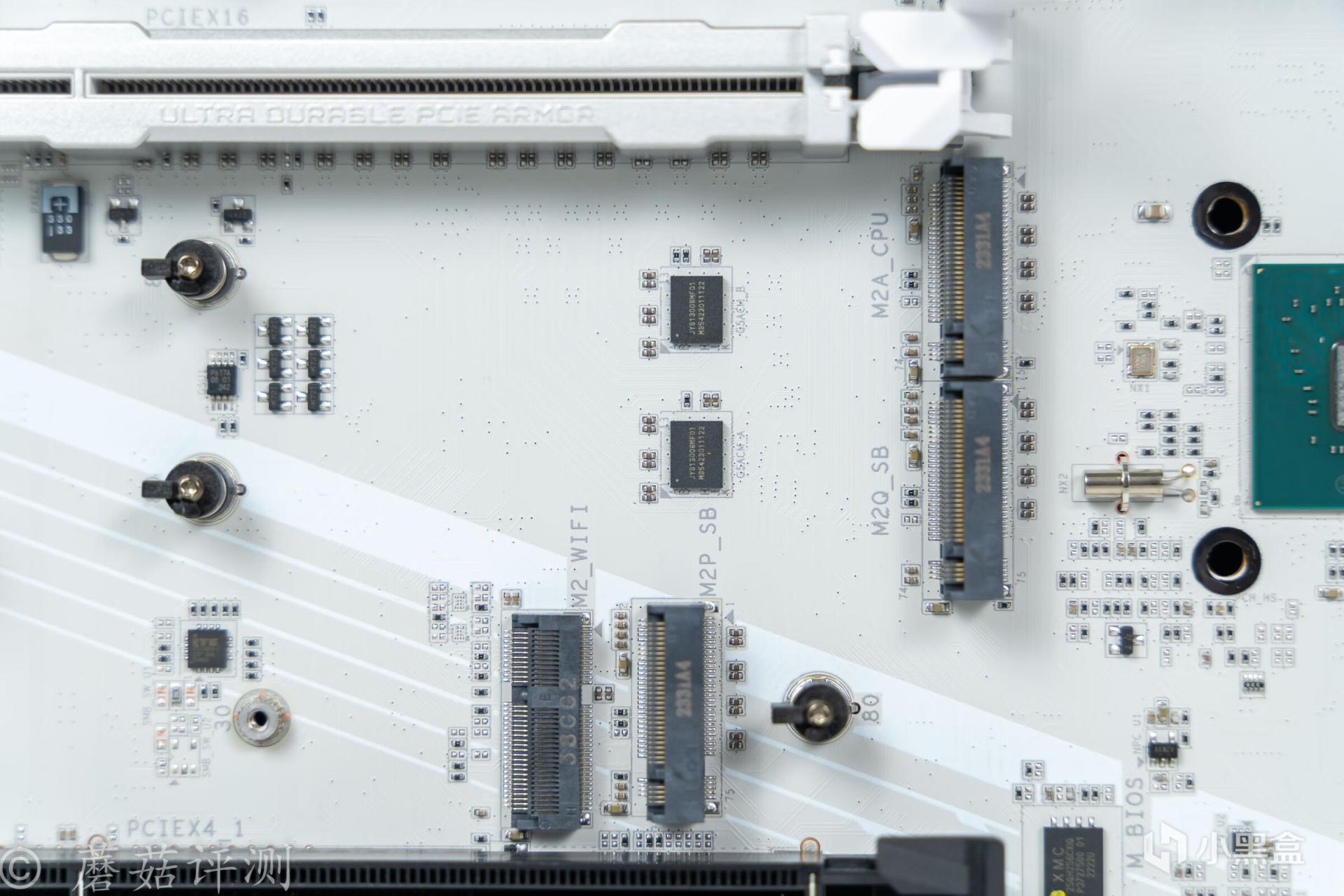

▼取下金屬覆蓋件之後，可以看到四個M2插槽，均支持PCIe4.0 x 4，上面的兩個最大支持22110規格的M2固態，下面的兩個最大支持2280的M2固態，可以滿足不同規格M2固態硬盤的安裝需求。

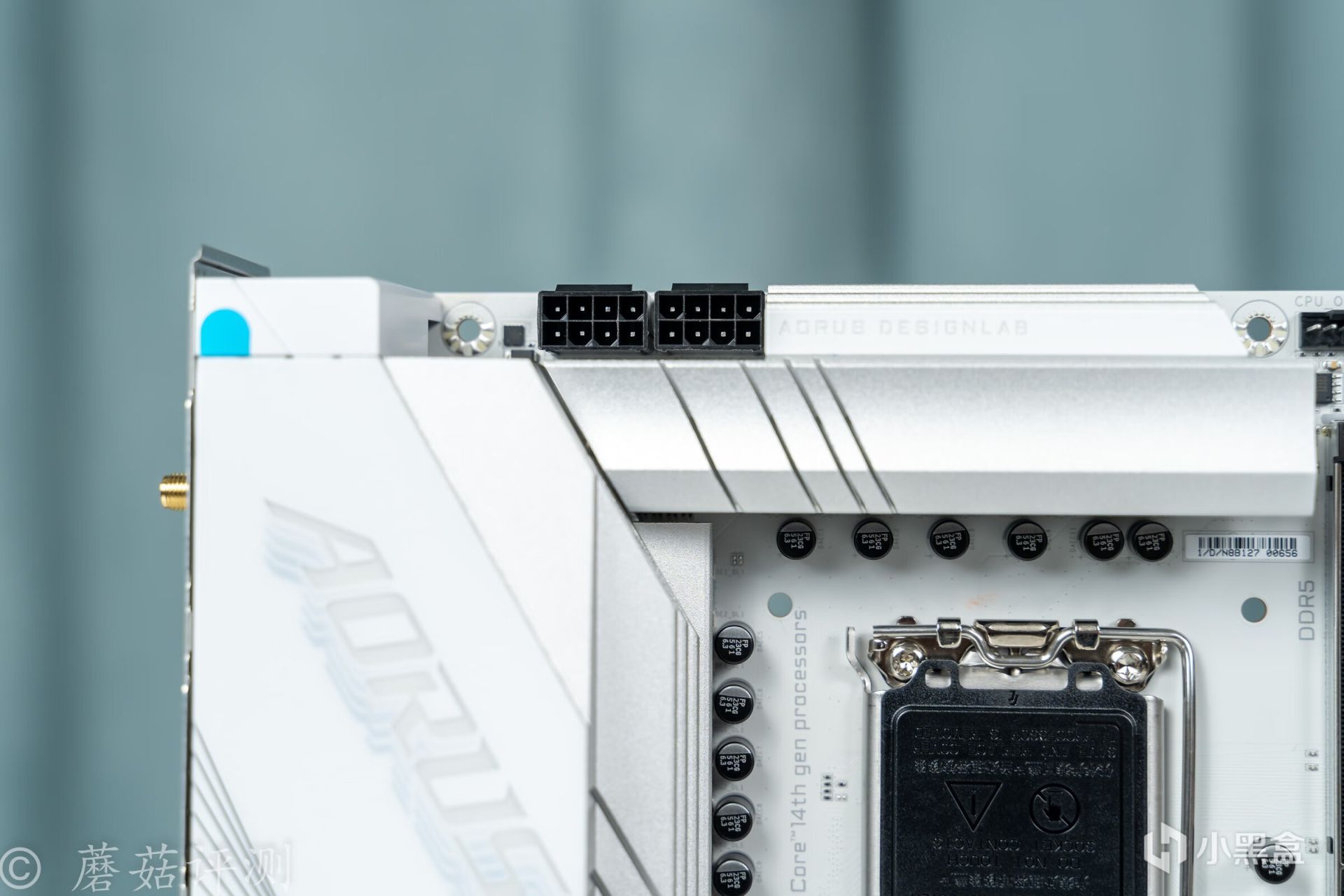

▼主板的左上角，是CPU輔助供電插座，採用雙8Pin設計。

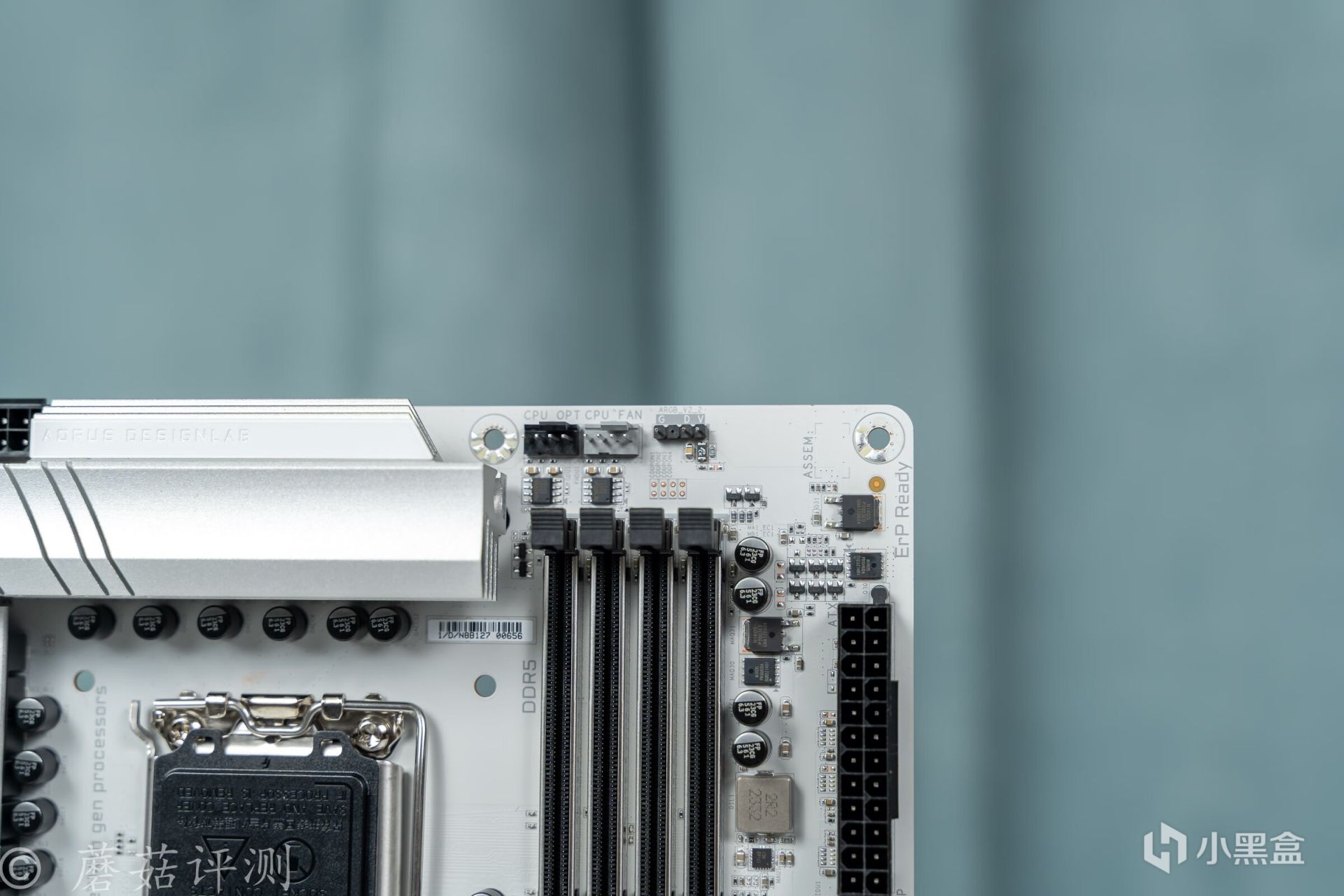

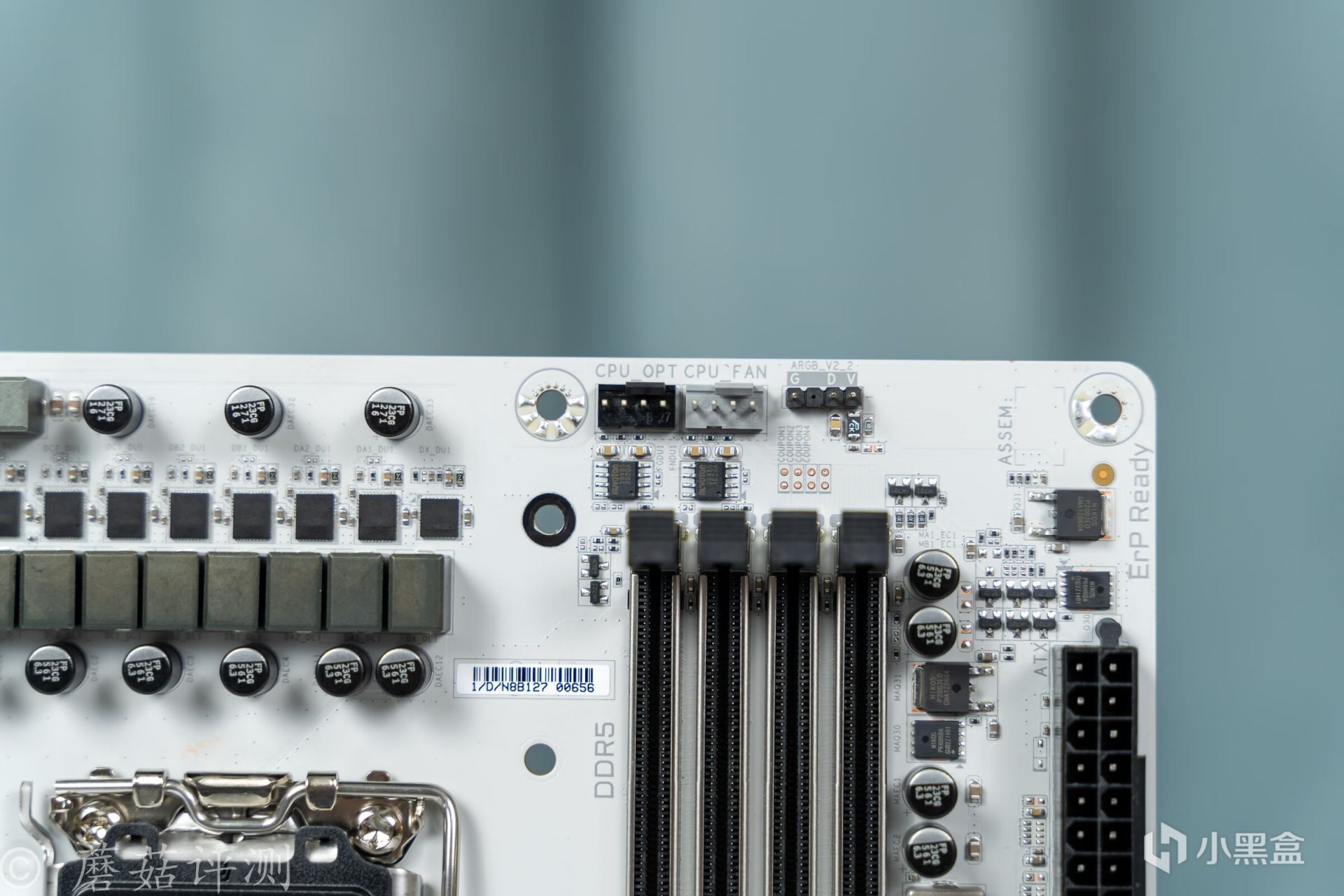

▼右側是兩個4Pin的風扇供電插座，以及一個5V三針ARGB燈效插座（支持最新的ARGB Gen2）。

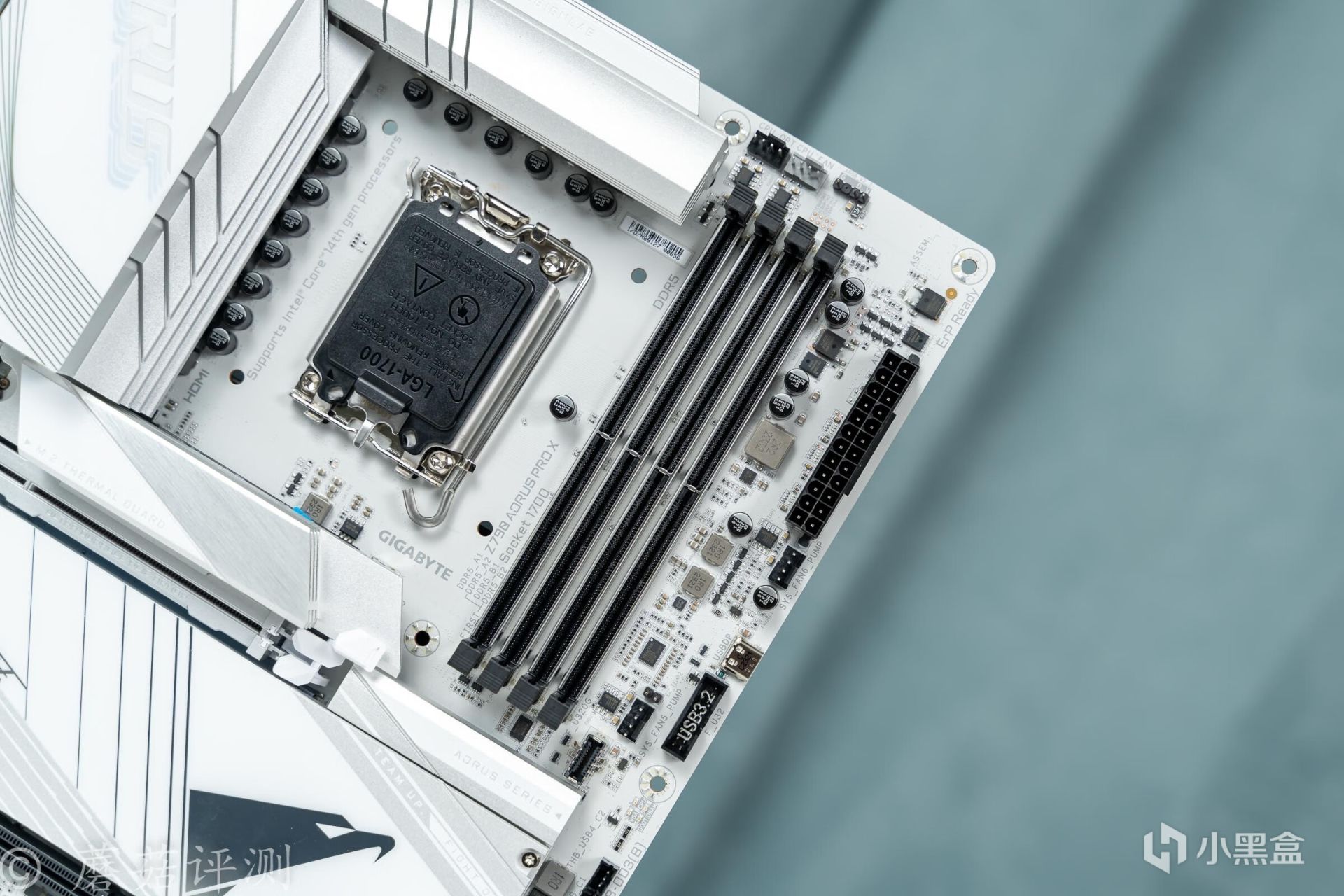

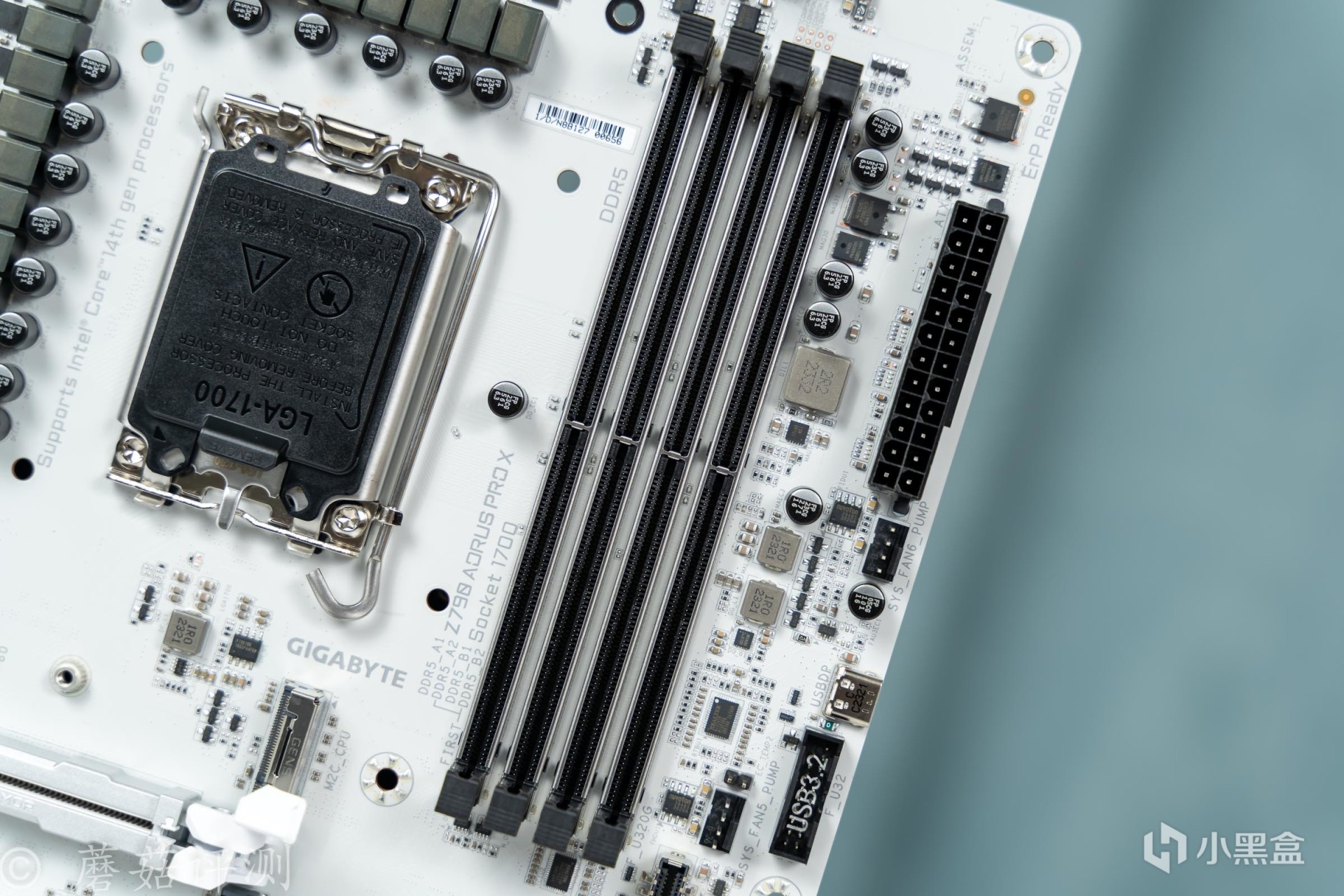

▼內存插槽部分是四槽設計，且每個插槽均有金屬件包裹，可以有效的提高內存插槽的強度和壽命。另外，這四條內存插槽均支持DDR5，且頻率最高可以支持到8266MHz及以上，還支持技嘉的D5內存黑科技技術，可以在主板BIOS中打開D5內存高帶寬、D5內存低延遲，可以有效的提高DDR5內存的讀寫性能和延遲表現。

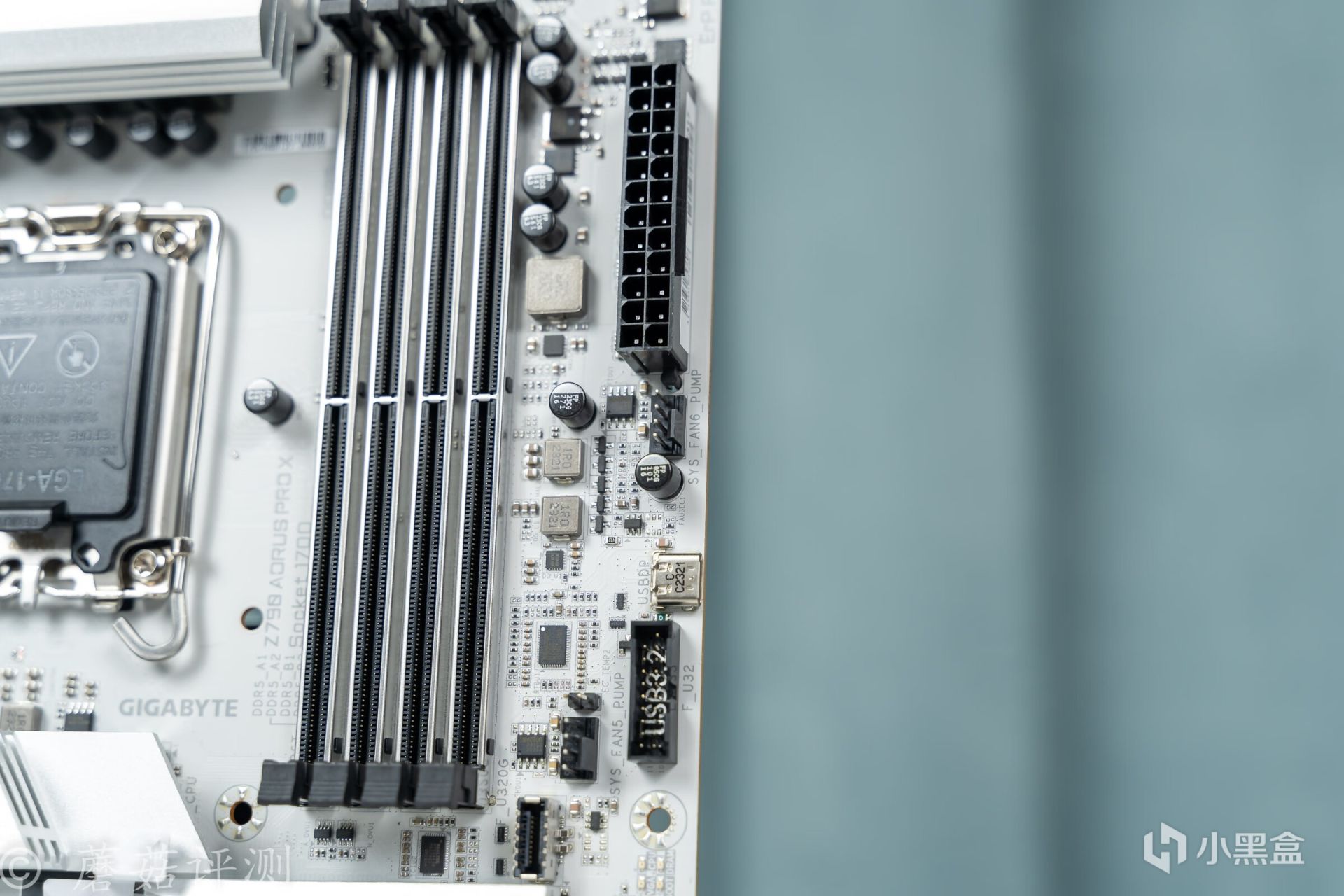

▼主板右側，從上到下依次是主板24Pin供電插座、4Pin風扇供電插座、USB-C DP視頻輸出插座、機箱前置USB 3.2 Type-A插座、4Pin風扇供電插座和機箱前置USB 3.2 Type-C插座，可以輕鬆滿足日常拓展需求。

▼接着在主板右側的中部位置，有一個DeBug指示燈，採用四個貼片LED，可以輕鬆輔助快速排故。並且這個DeBug指示燈的位置佈置的很合適，在各種情況下都能輕鬆看到。

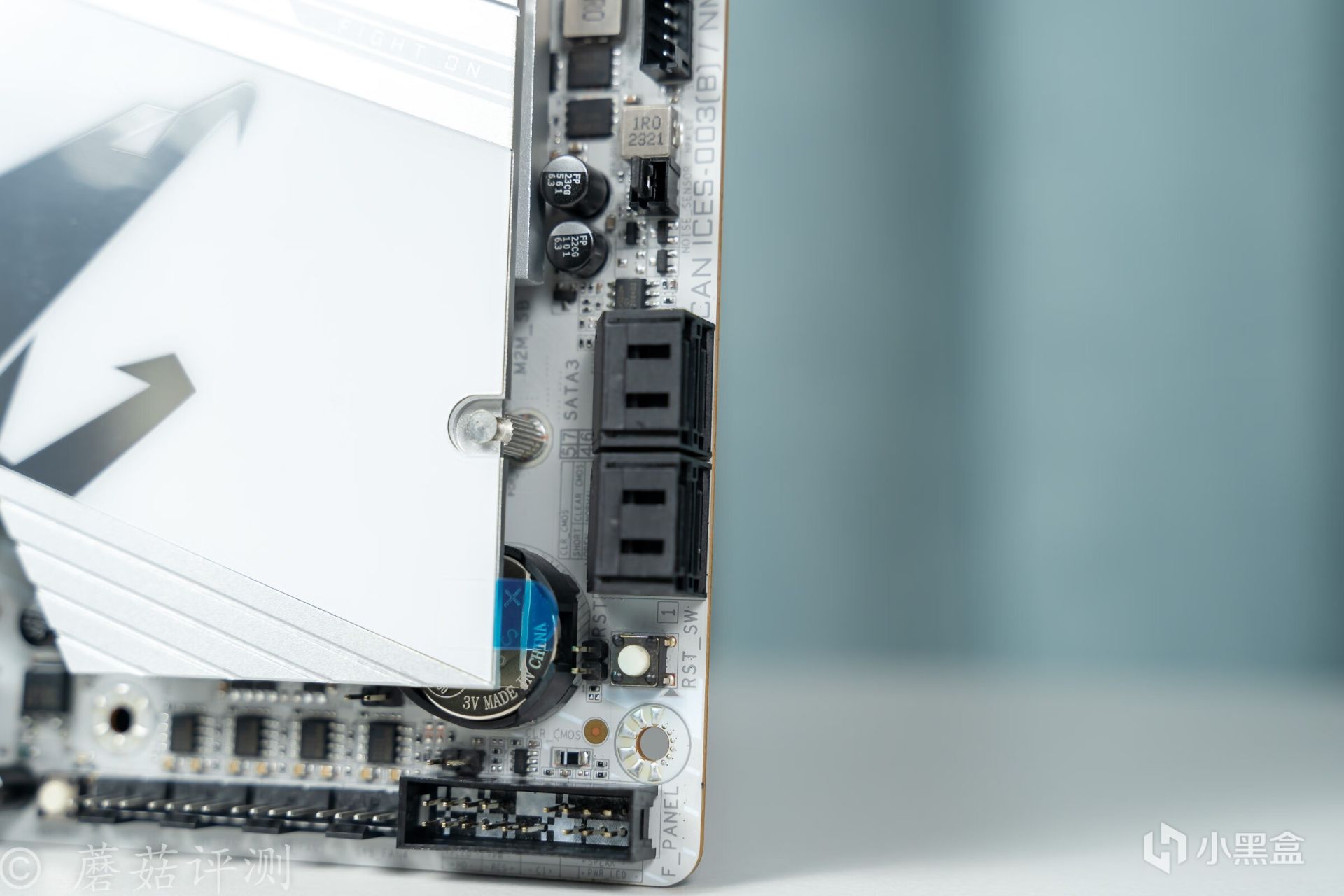

▼主板右下角，有四個SATA 3.0接口，下面有一個重置的物理按鍵，方便在需要的時候重置BIOS。

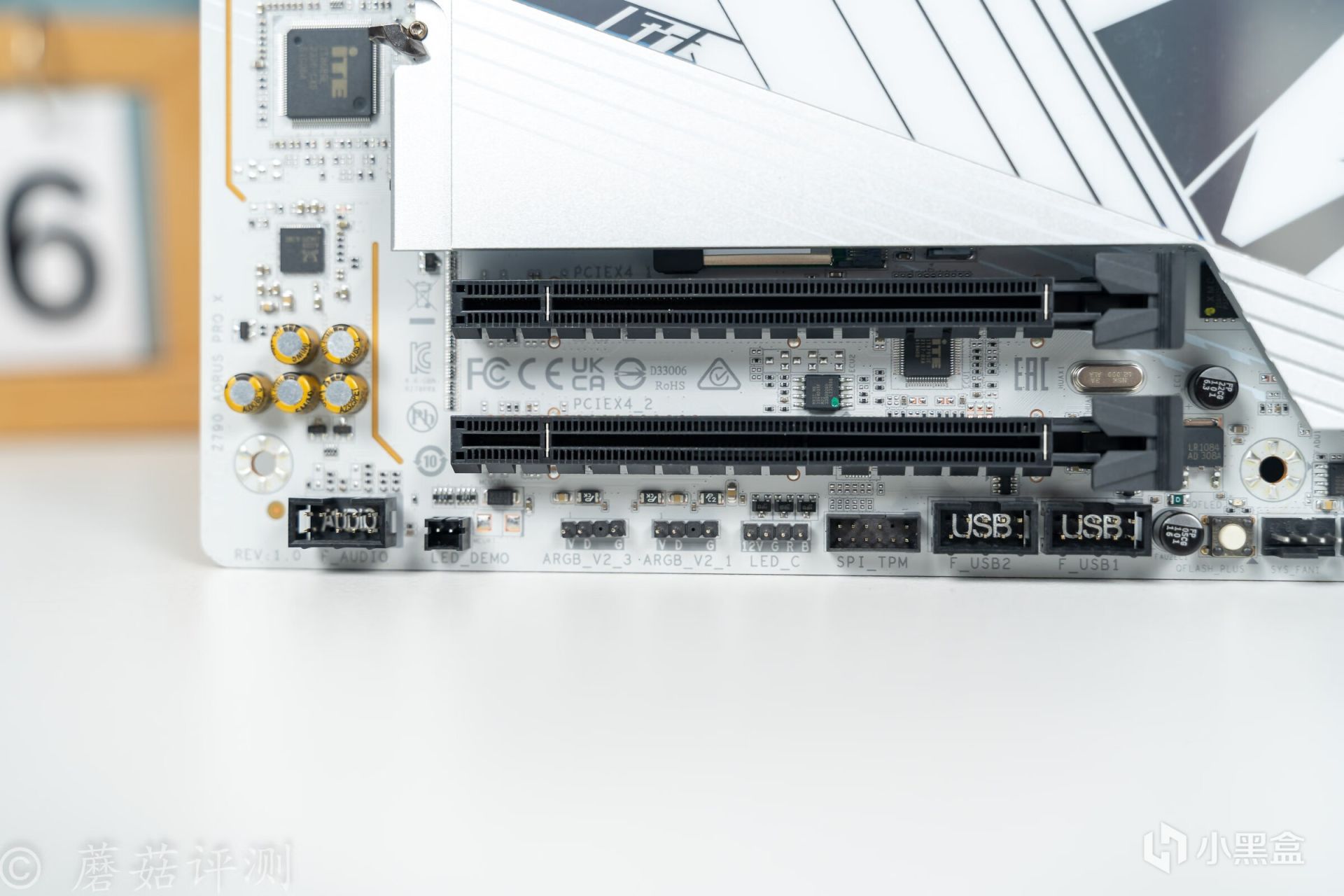

▼主板底部，還有兩條全場的PCIe插槽，上面的支持PCIe 4.0 x 4，下面的支持PCIe 3.0 x 4。主板底部，從左到右依次是音頻插座、LED展示供電插座、5V三針ARGB燈效插座兩個（均支持ARGB Gen2）、12V四針RGB燈效插座、TPM設備插座和USB 2.0插座兩個。

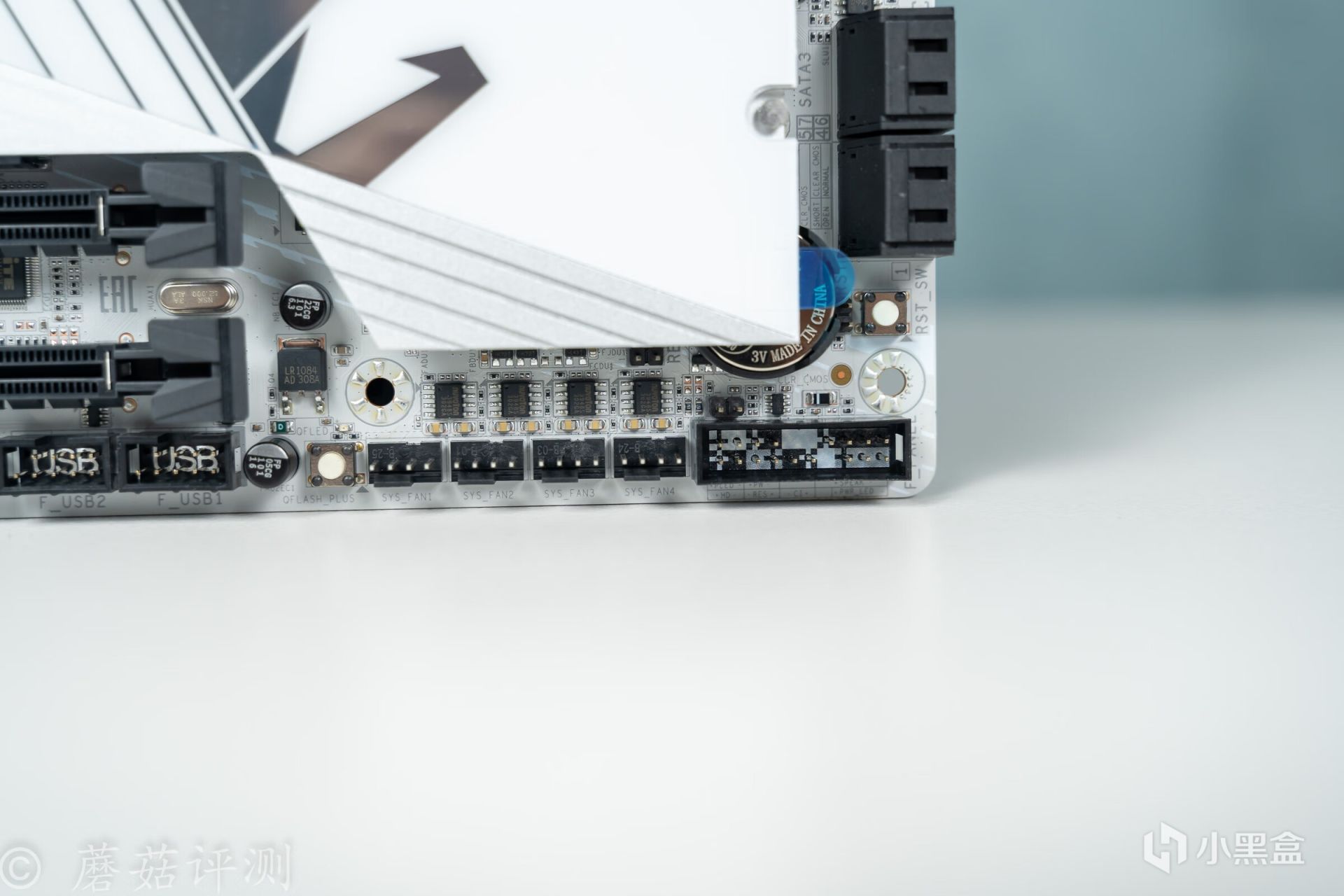

▼主板底部右側接着是一個Q-Flash Plus按鈕、四個4Pin的風扇供電插座和機箱跳線插座。

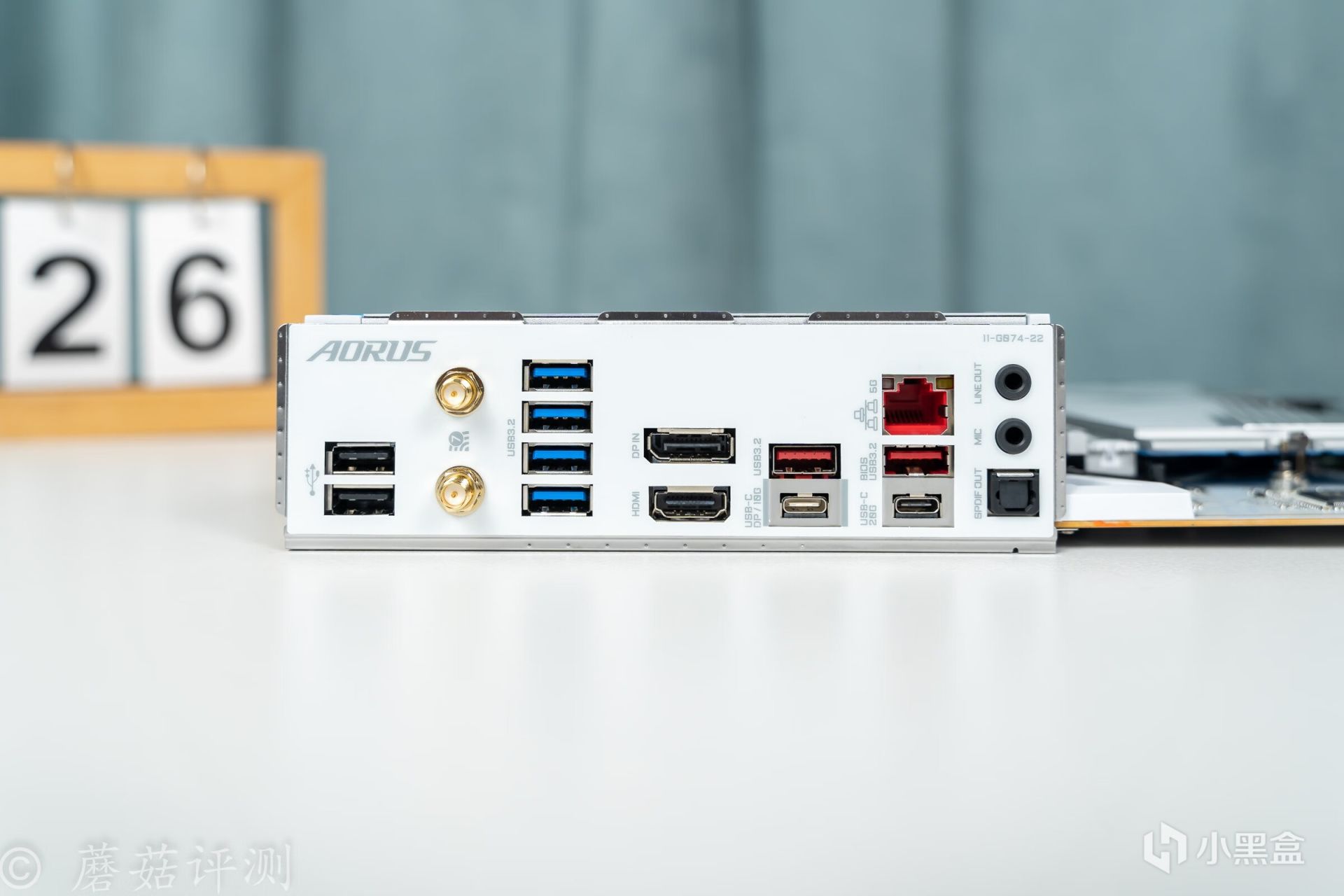

▼主板後部IO接口方面，從左到右依次是USB 2.0插口兩個、WIFI 7天線插座兩個、USB 3.2 Gen1 Type-A插口四個、DP視頻輸入接口一個、HDMI視頻輸出接口一個、USB 3.2 Gen2 Type-C插口兩個、10Gbps帶寬的USB 3.2 Type-C接口一個（支持DP視頻輸出）、20Gbps帶寬的USB 3.2 Type-C接口一個、5Gbps帶寬的有線Lan口一個、音頻插座三個（其中一個支持光纖Line）。

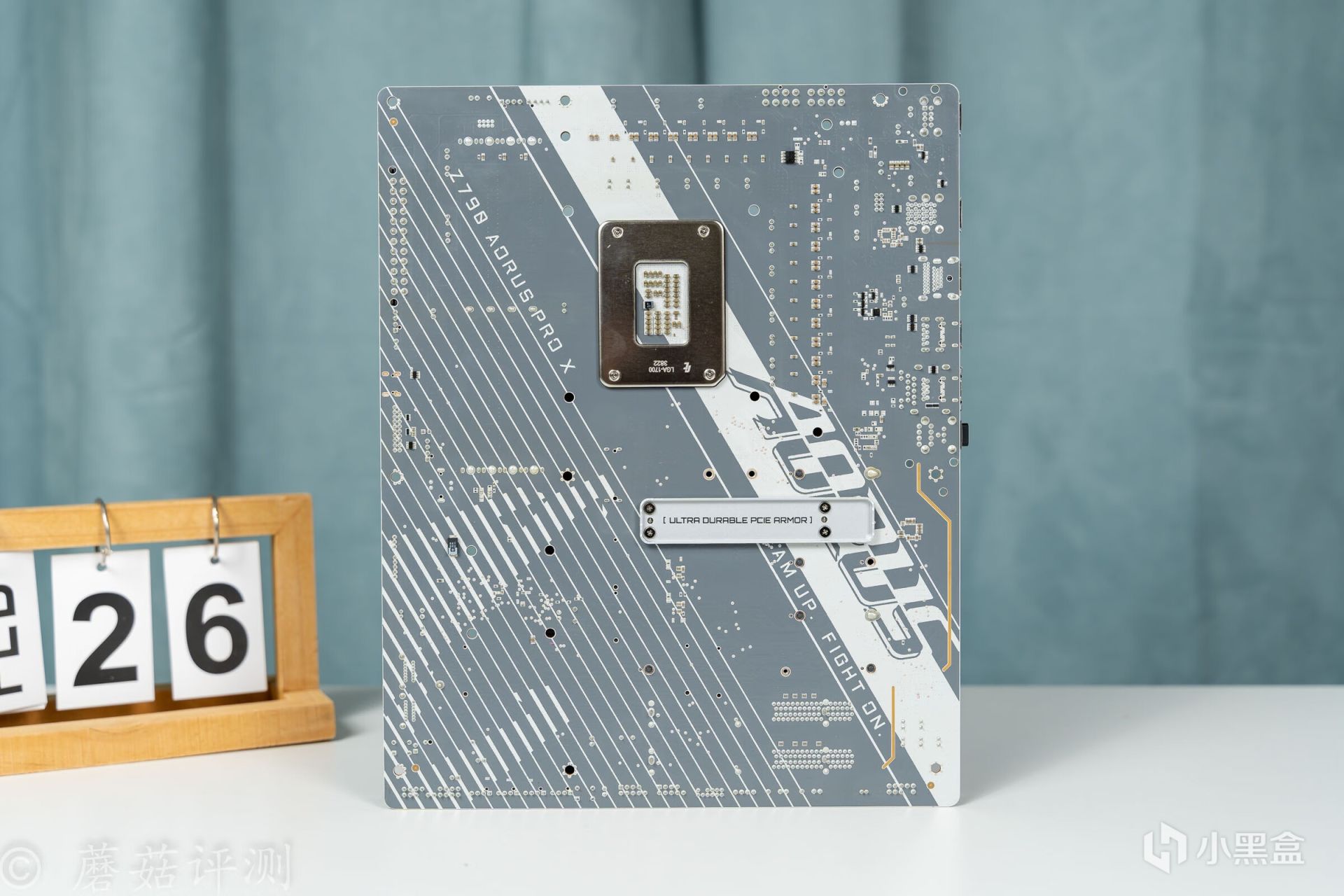

▼主板背面也非常漂亮，有精緻的灰白塗裝，左下角有技嘉經典的大雕LOGO，右下角有技嘉的品牌LOGO，看着很不錯。

四、技嘉冰雕X（GIGABYTE）Z790 AORUS PRO X主板 拆解

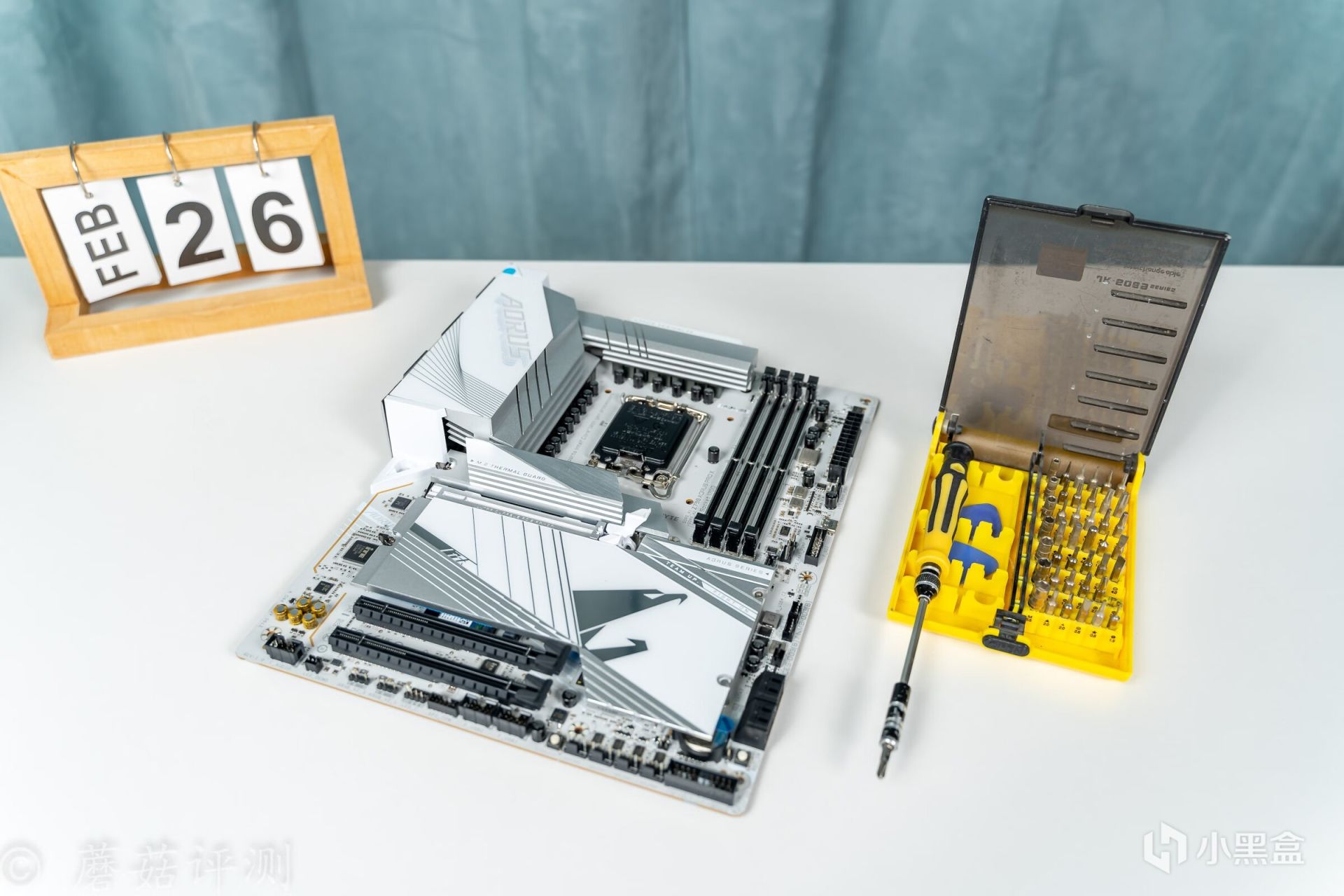

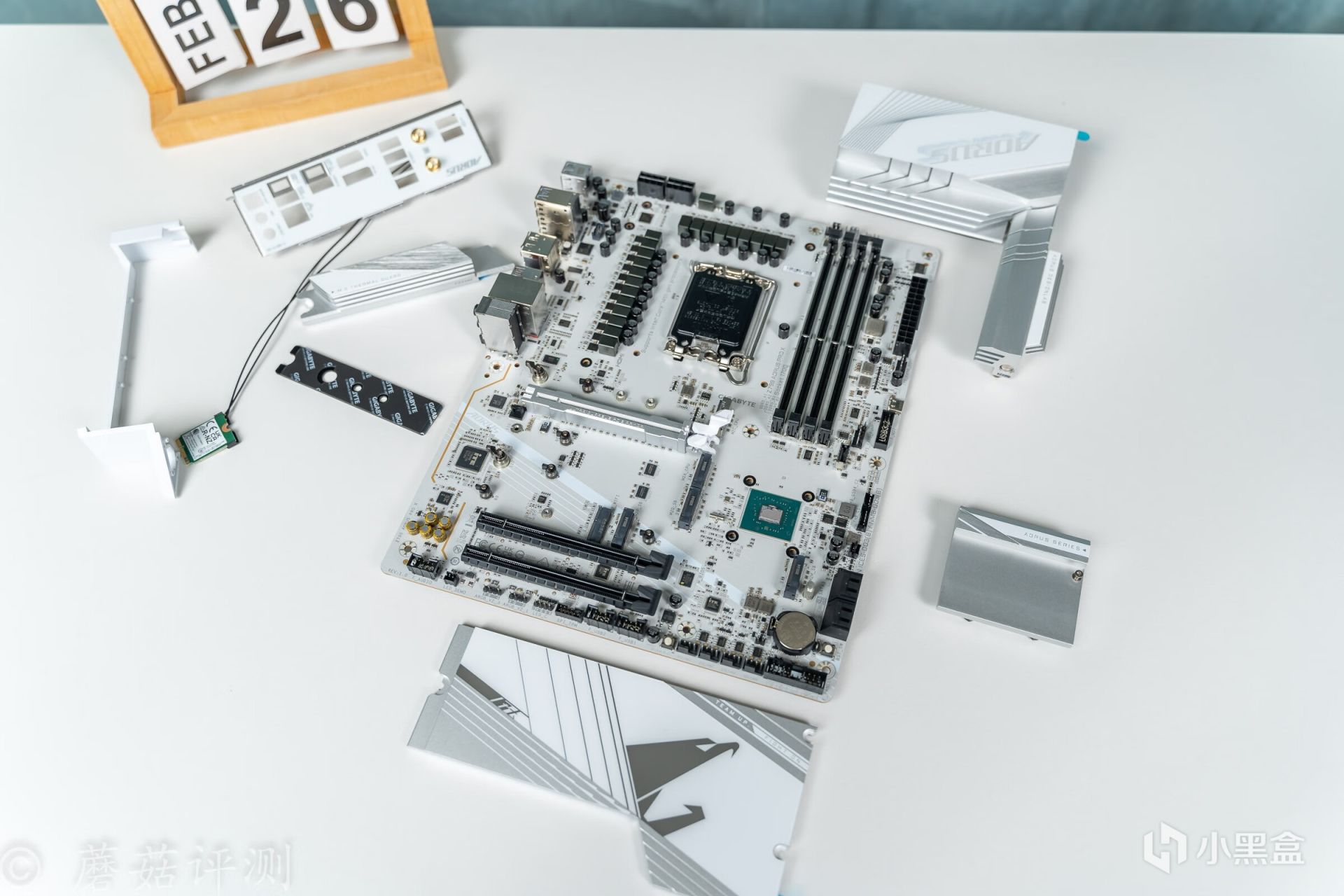

▼接着就到了傳統環節，主板拆解，詳細看看主板上的每個部分。

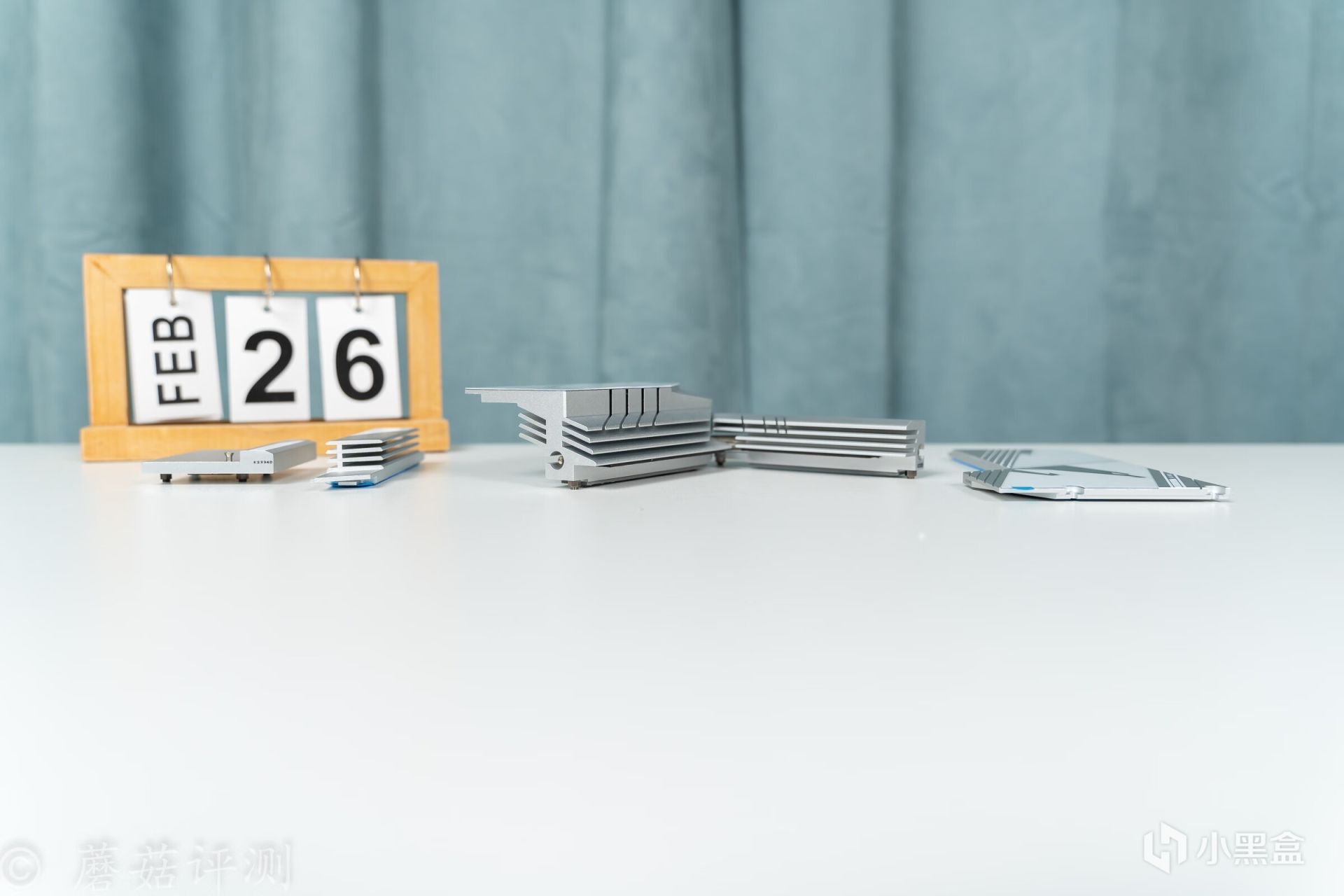

▼主板正面的金屬覆蓋件數量衆多，在需要的地方均有金屬散熱件覆蓋，在保證散熱效果的同時，還能起到很好的裝飾效果。

▼主板供電部分的散熱件有一根熱管均熱，且體積巨大，可以輔助主板供電電路穩定運行。其餘部分的金屬件用料都很紮實，厚度很給力。

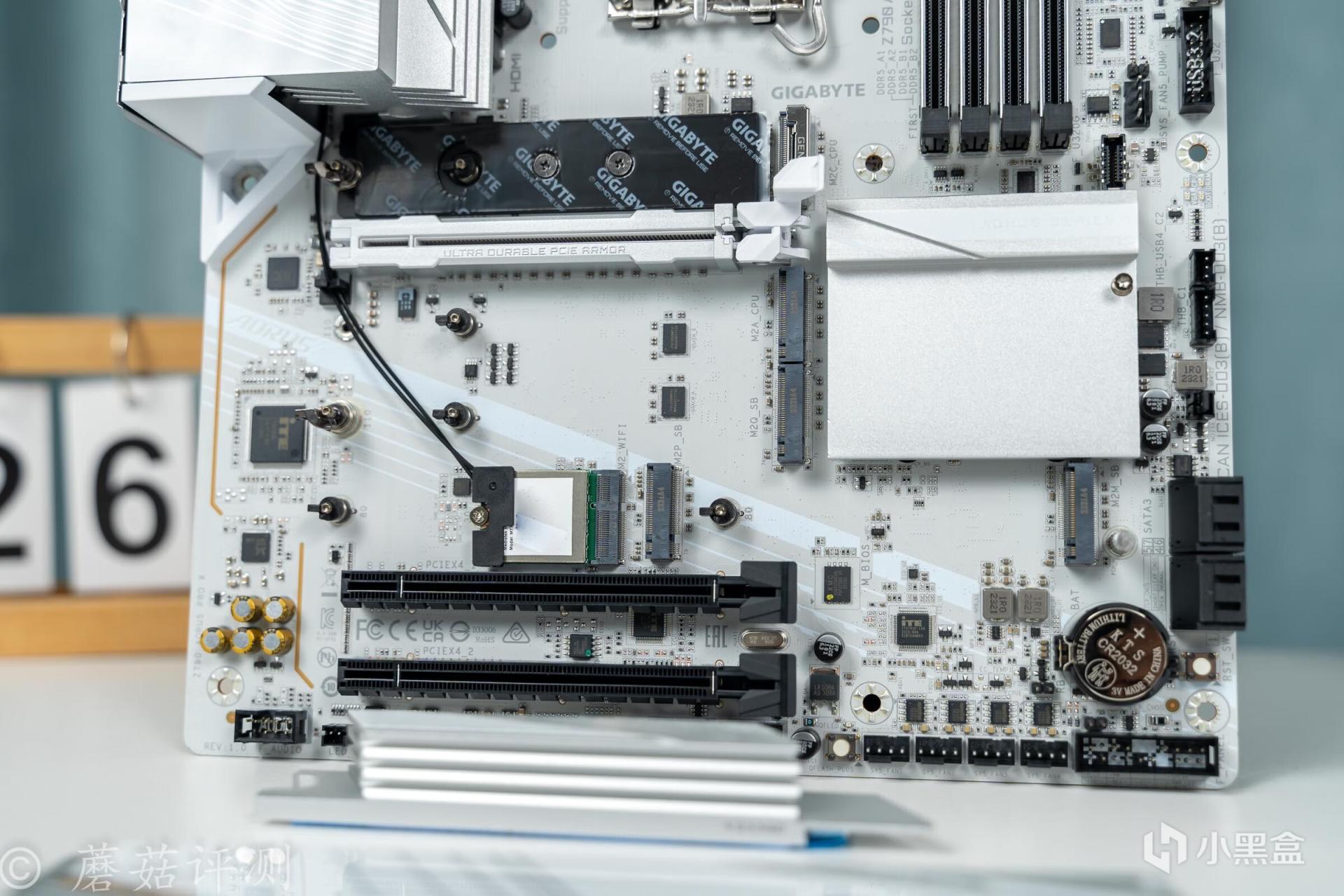

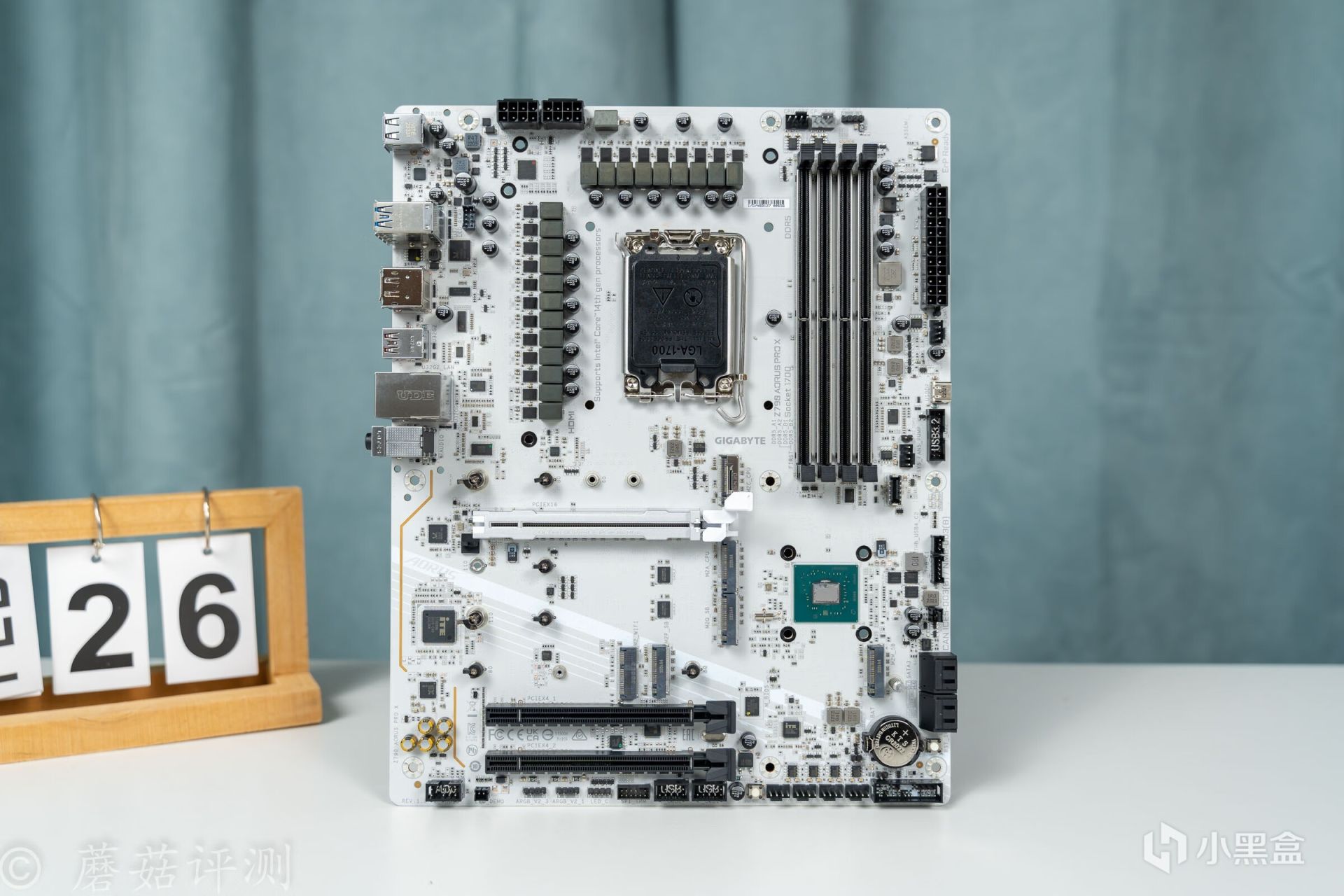

▼去掉主板正面的所有金屬散熱件之後，主板正面的各種元件、接口還是密密麻麻的，看着很不錯。

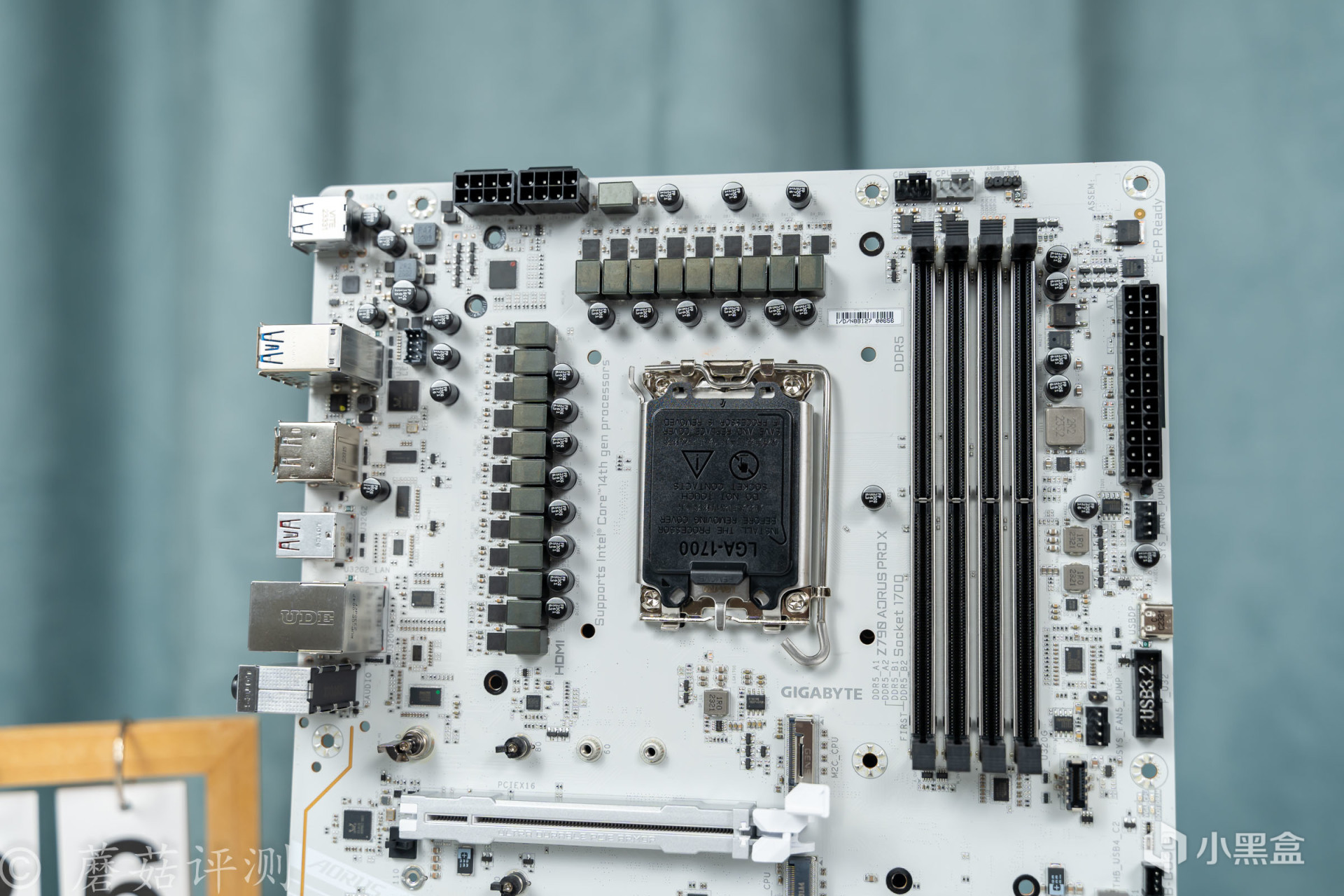

▼供電部分的規格非常給力，左側有12相供電，上側有9相供電，共21相供電，非常強大的供電模組。

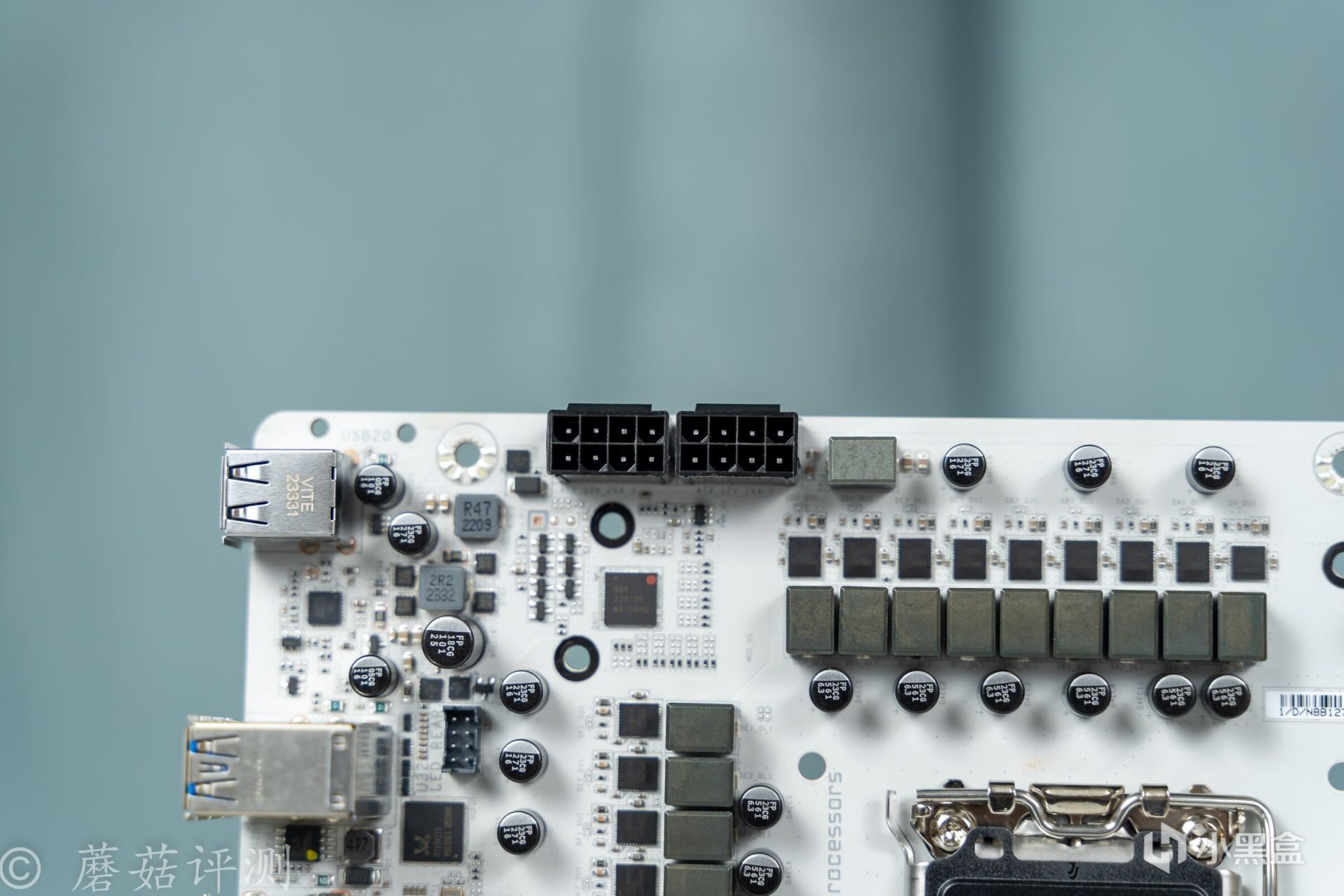

▼在供電電路的左上角，有兩個8Pin的CPU輔助供電插座，插座針腳都是實心的，過流能力很強。

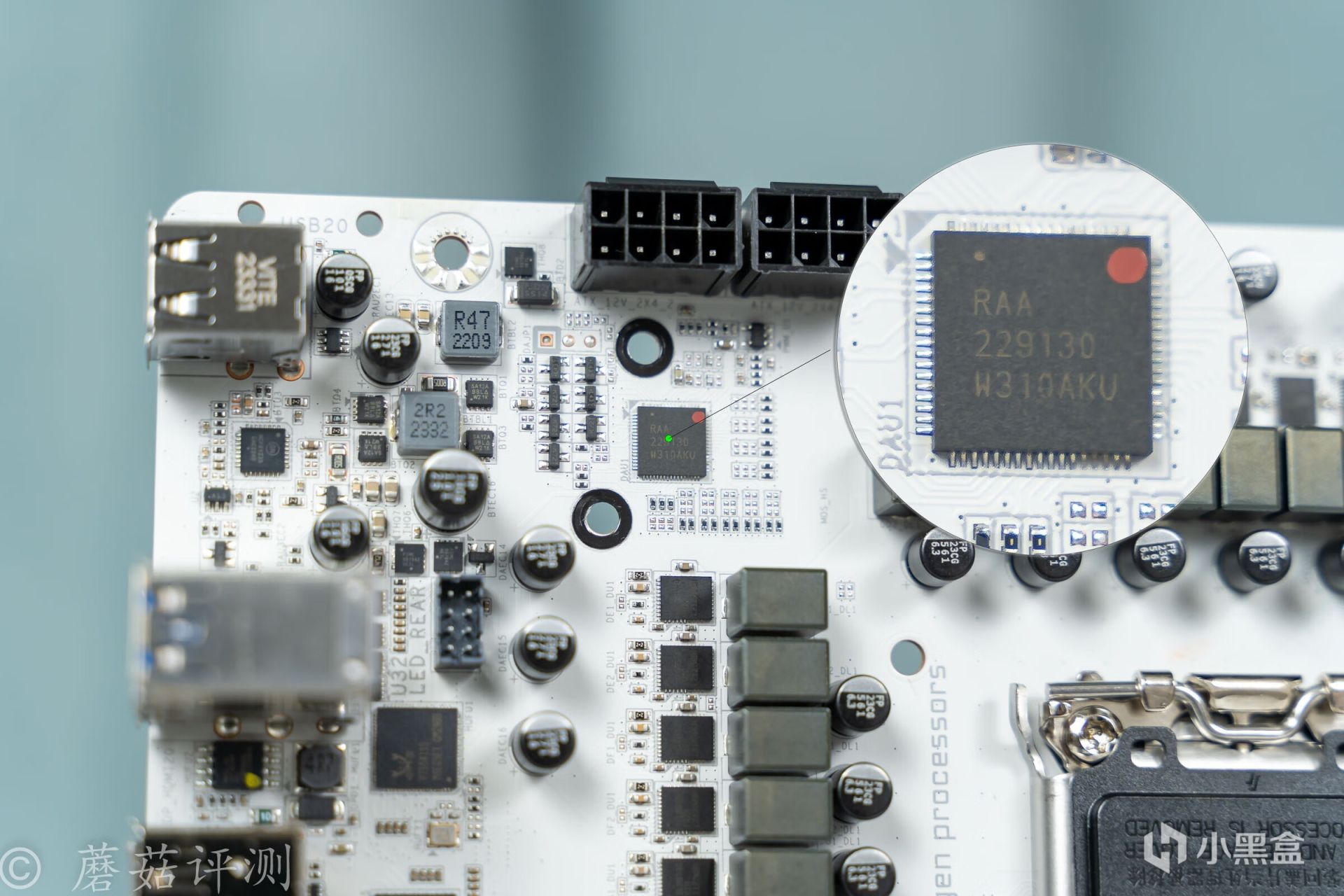

▼輔助供電插座下面，是PWM主控芯片，這顆芯片絲印RAA229130，瑞薩出品，這裏輸出9+1相PWM控制信號，用來控制19顆DrMos。

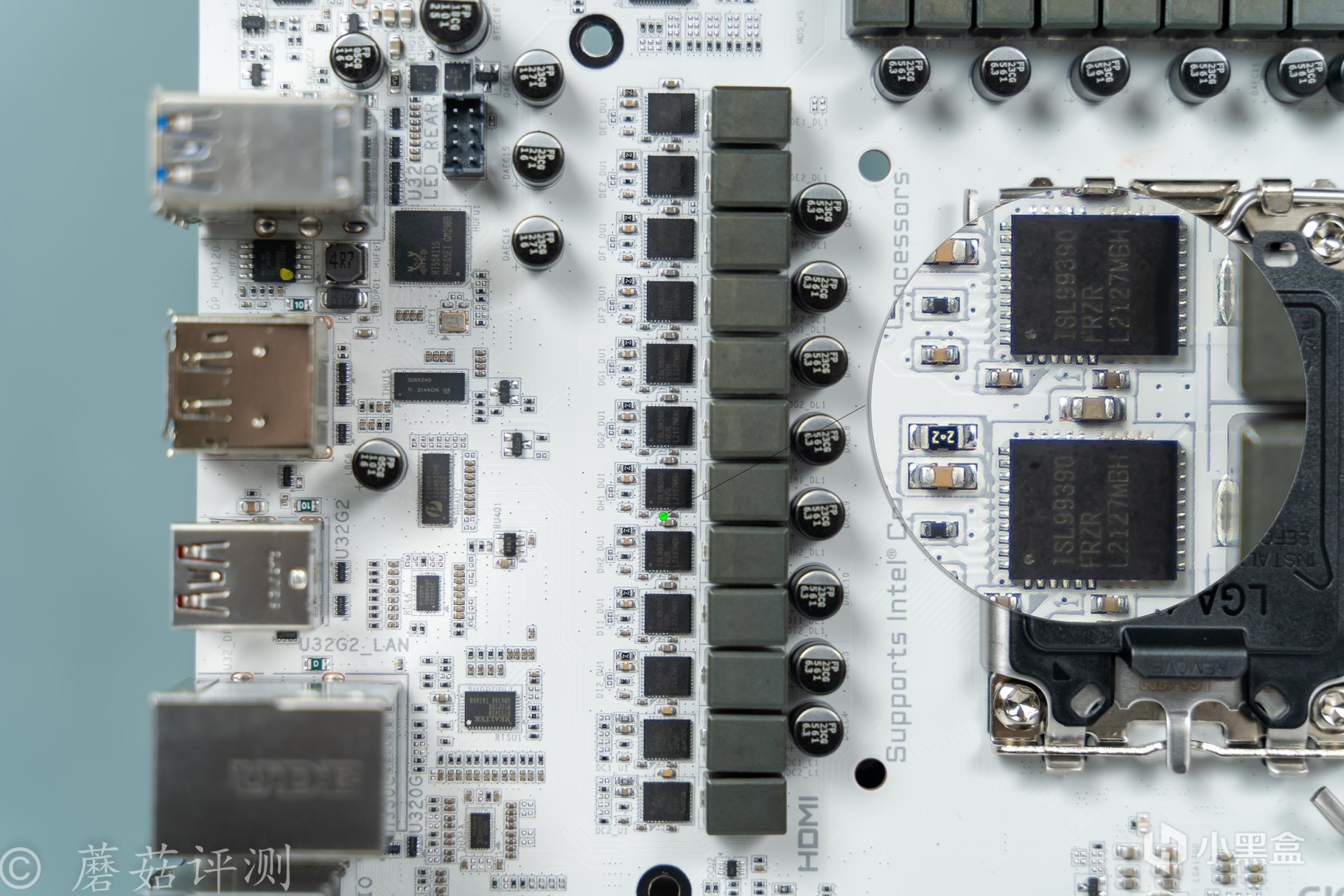

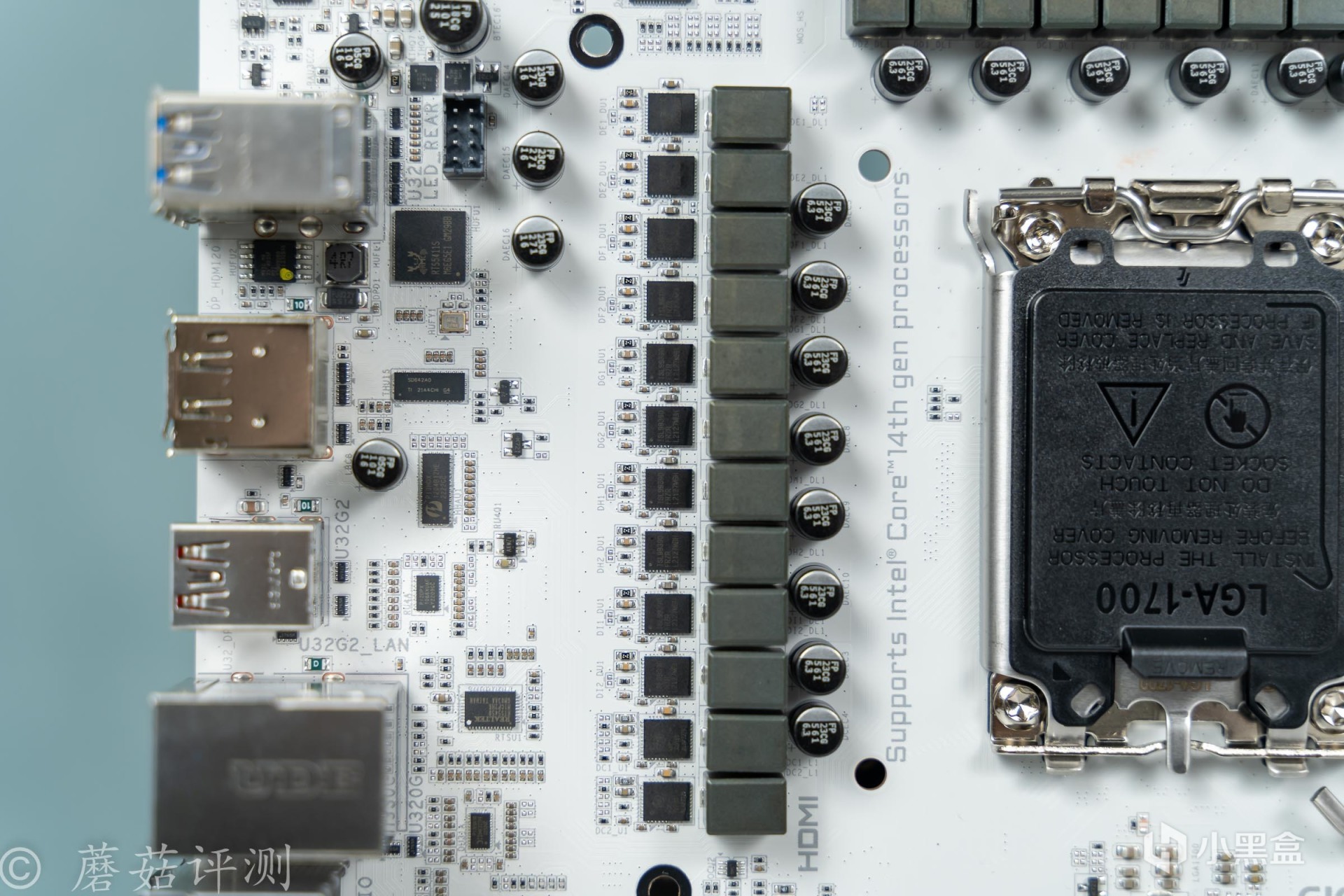

▼主板左側清一色的DrMos，從上到下共有12顆，非常給力。

▼上面的10顆爲核心供電，絲印ISL99390，瑞薩出品，最大穩定輸出電流高達90A。

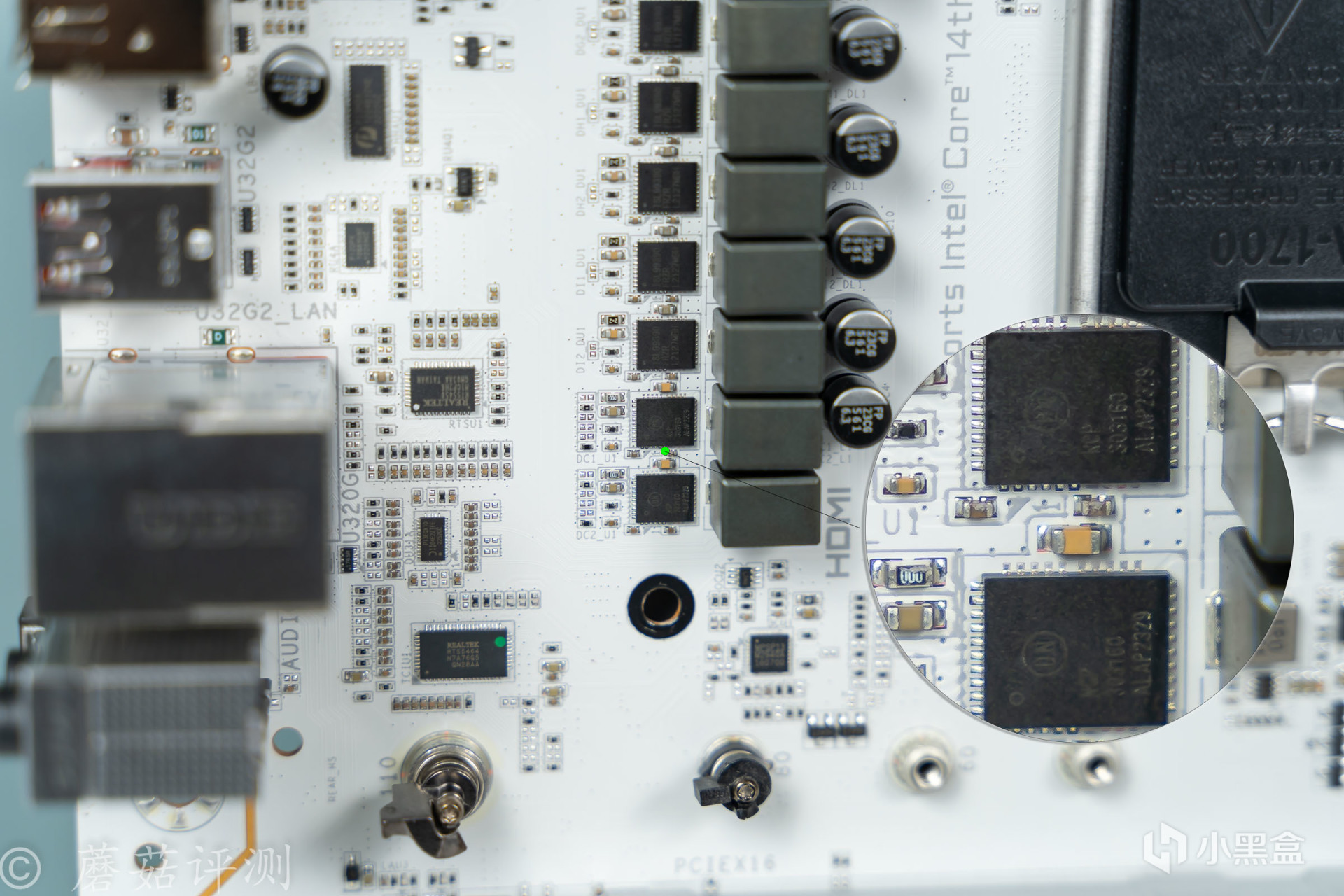

▼最下面還有兩顆安森美出品的DrMos，絲印NCP303160，最大穩定輸出電流可以去到60A，負責處理器的外圍供電。

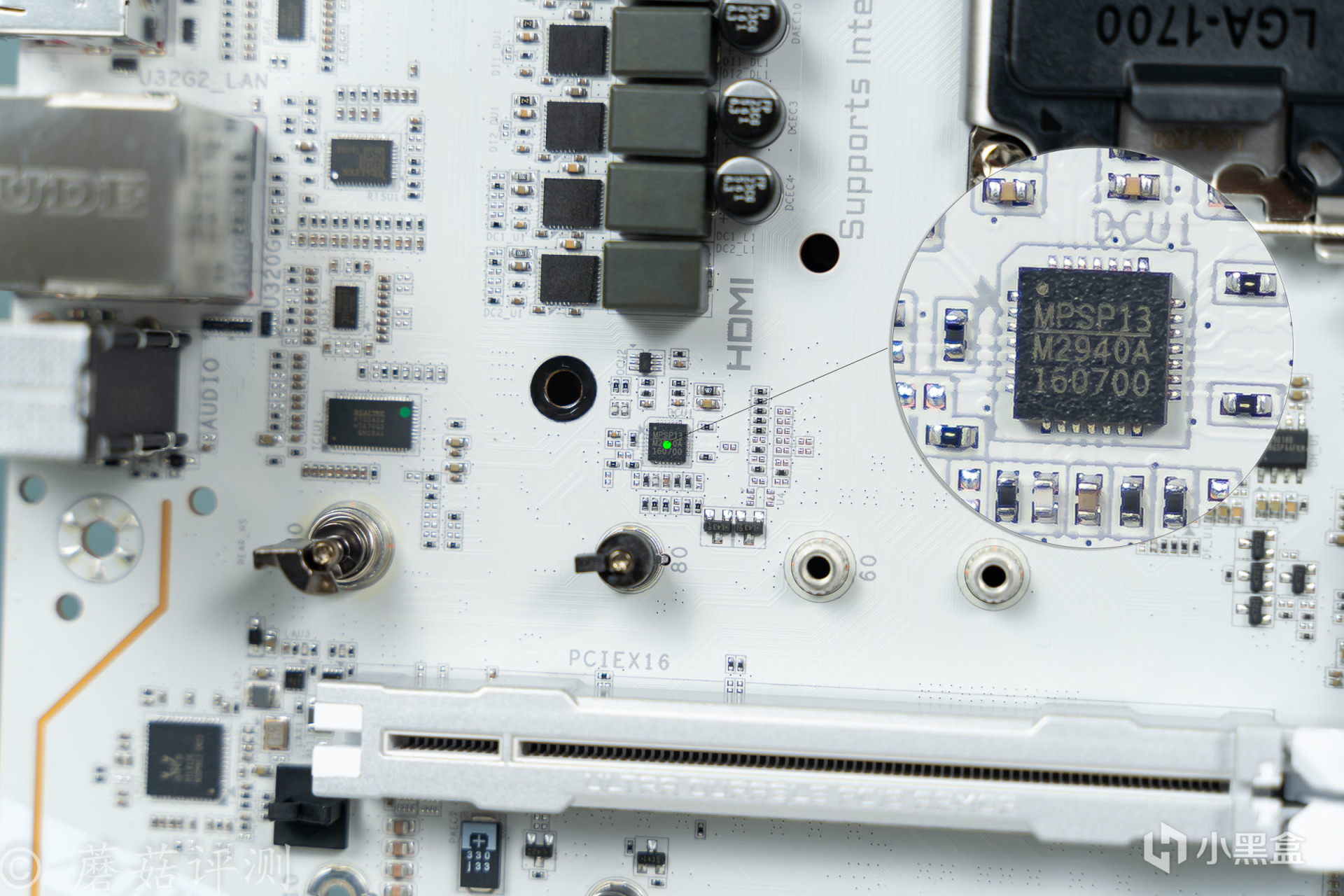

▼右下角有一顆PWM主控芯片，絲印M2940A，負責給上面兩顆安森美的DrMos提供控制信號。

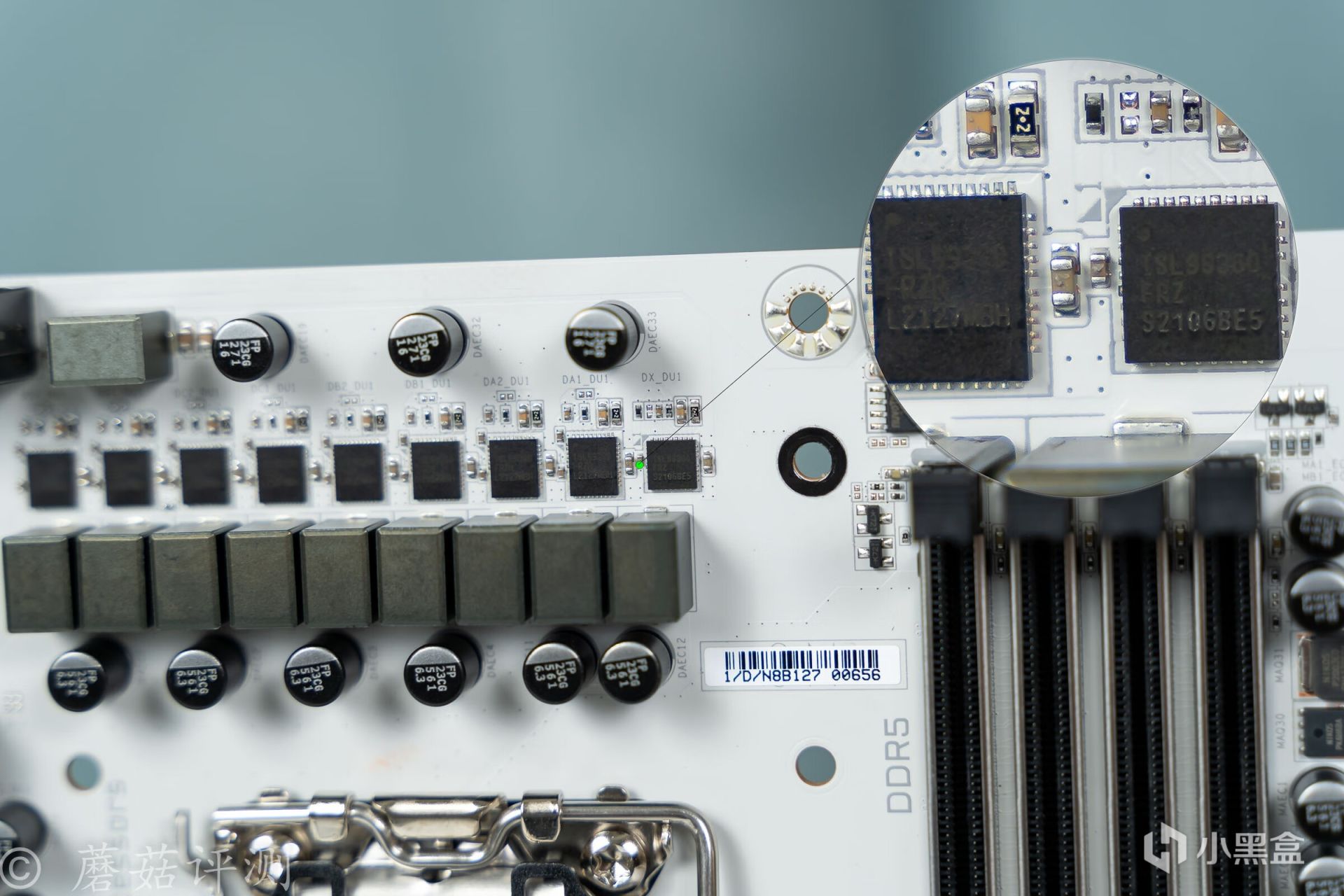

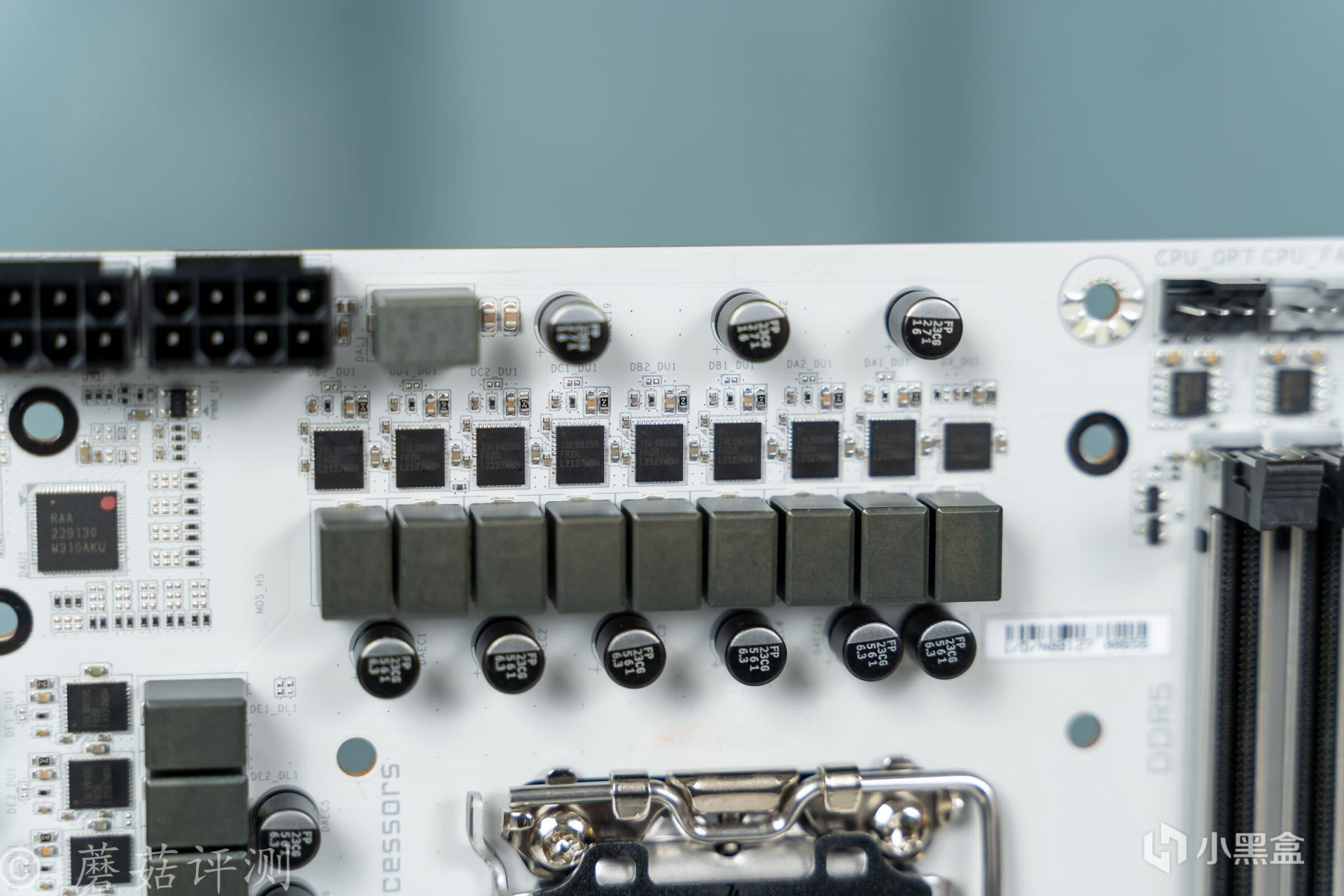

▼主板上側，有9顆芯片，也是清一色的DrMos，用料非常豪華。

▼左側的8顆DrMos絲印ISL99390，最大穩定輸出電流90A，負責處理器的核心供電。右側的一顆，絲印ISL99360，最大穩定輸出電流在60A，負責處理器的核顯部分供電。技嘉這塊Z790冰雕X的供電模組非常豪華，共有21相供電，其中核心供電18相，核顯供電1相，外圍供電2相，可以輕鬆滿足14代intel處理器的供電需求。核心部分供電採用超級並聯設計，PWM主控芯片輸出9相PWM控制信號來控制18顆DrMos，採用這種設計的供電電路，其整體的響應性表現更加優秀，可以更加輕鬆的應付處理器的超頻。

▼主板上4Pin的風扇供電插座，都有獨立的驅動IC，支持單獨控制。

▼DDR5內存的供電電路有一半放到了內存的PCB上，因此主板上DDR5內存插槽的右上角供電電路部分就比較簡單了。

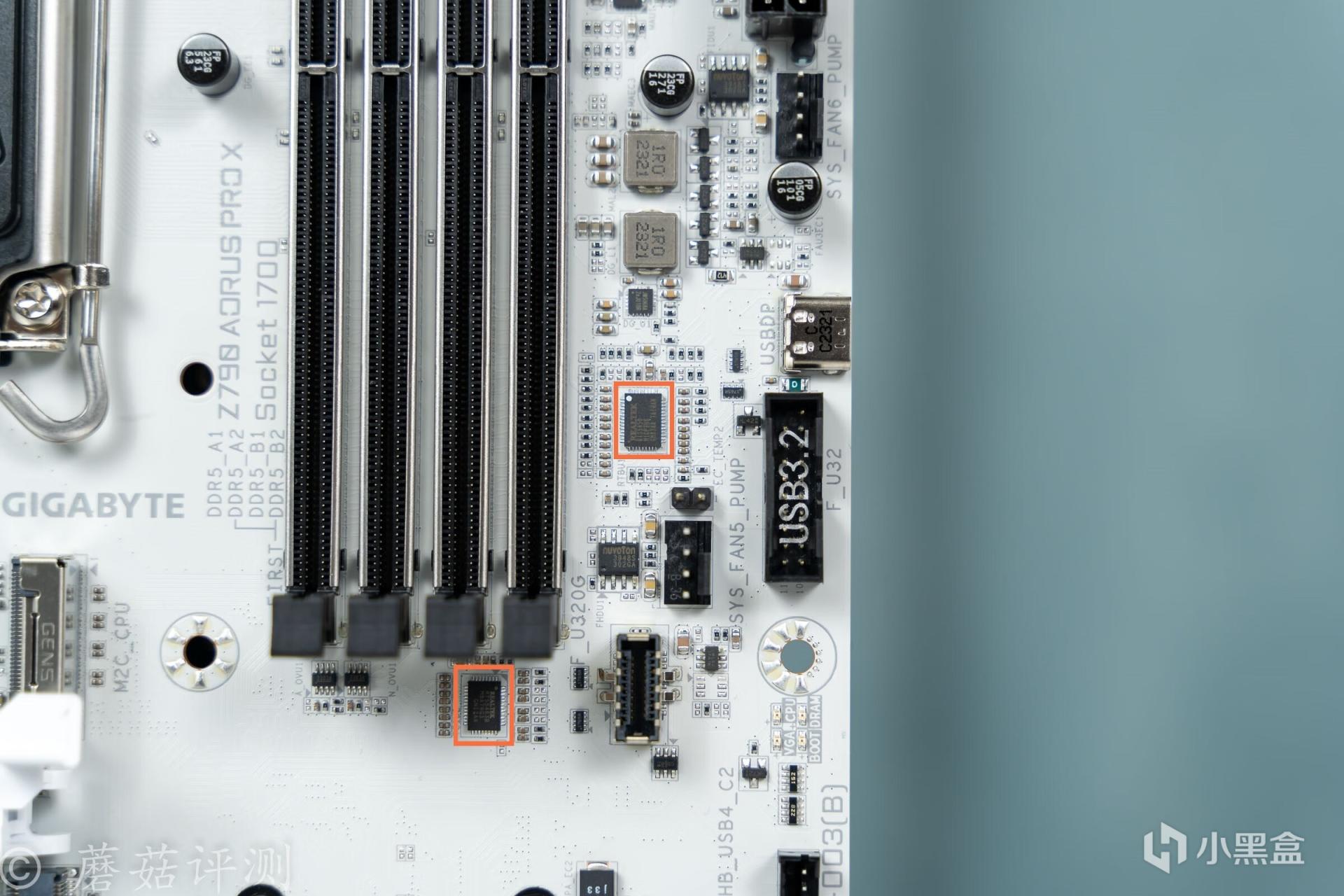

▼主板右側機箱前置USB插座旁邊有多顆芯片，紅框芯片絲印RTS5450M，小螃蟹出品，Type-C主控芯片，集成供電、多路複用和DP支持；黃框芯片絲印RTS5463B，小螃蟹出品，USB 3.2 Gen2信號中繼芯片，給旁邊的機箱前置USB插座提供支持。

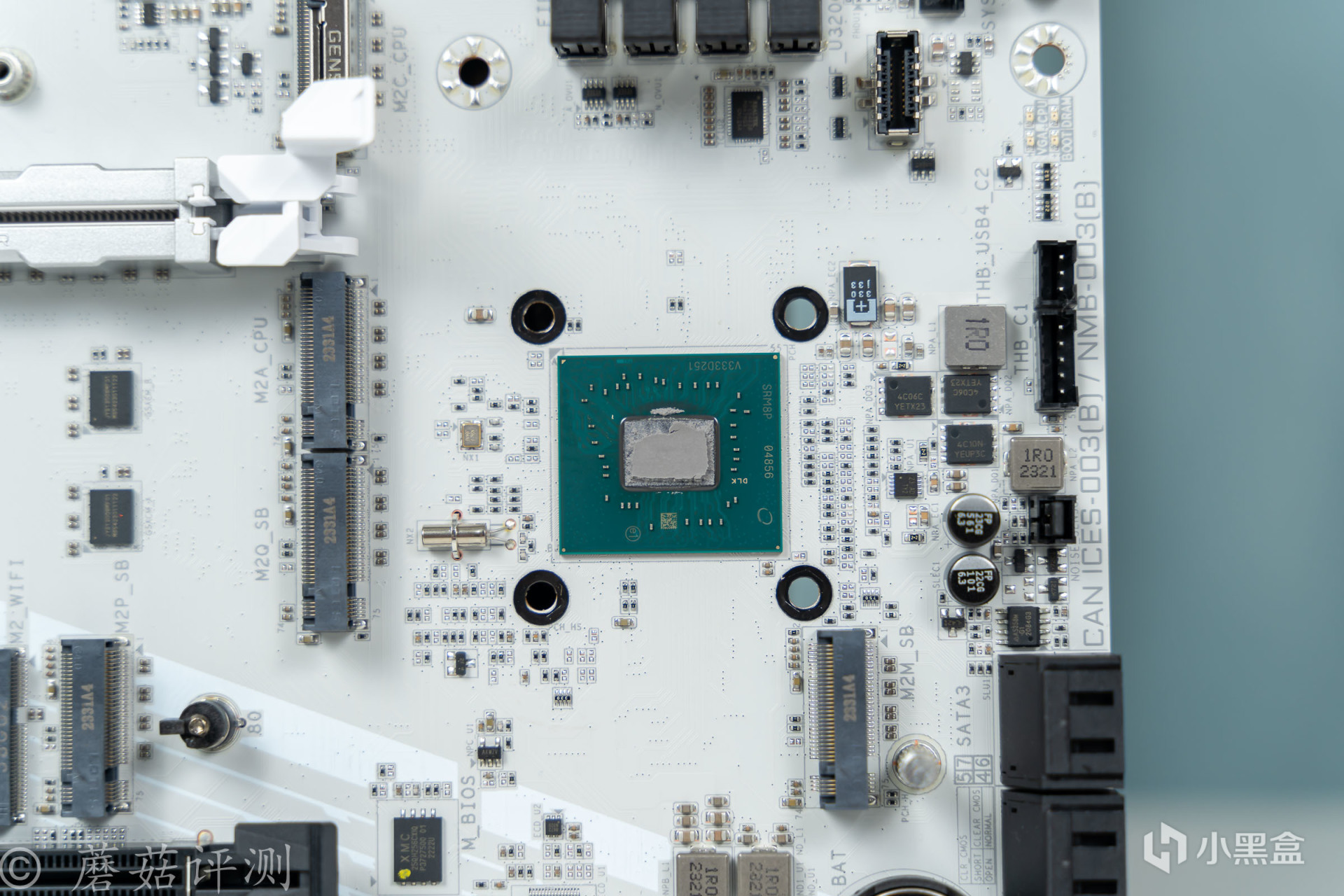

▼主板右下角是Z790芯片，很小巧，右側是一相供電，上下橋設計。

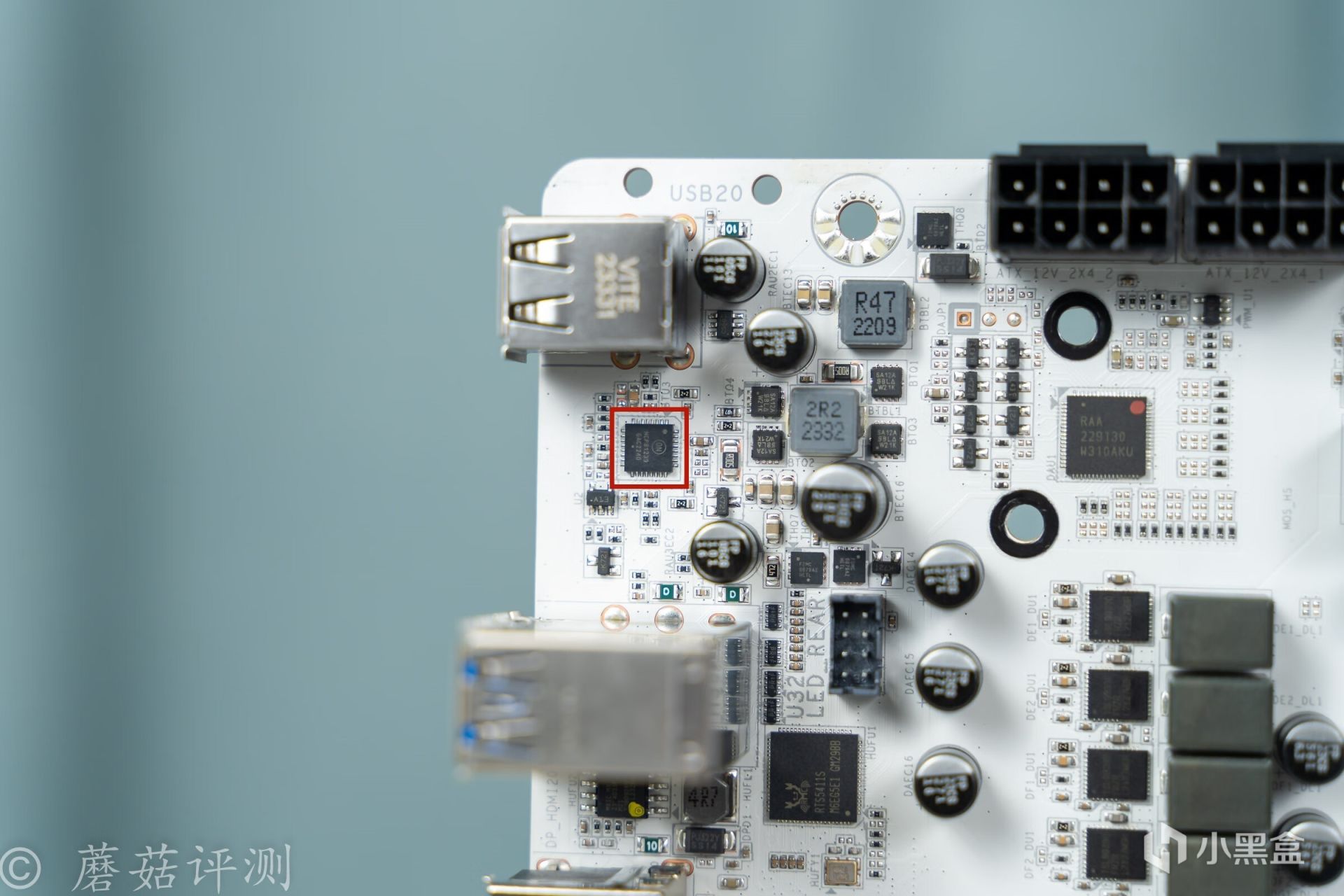

▼主板後部的IO接口上部，紅框芯片絲印NCP81239，這是一顆USB PD供電控制器，最大支持65W功率輸出，給下面的USB-C DP接口提供供電支持，方便使用USB-C單線實現供電和視頻輸出。

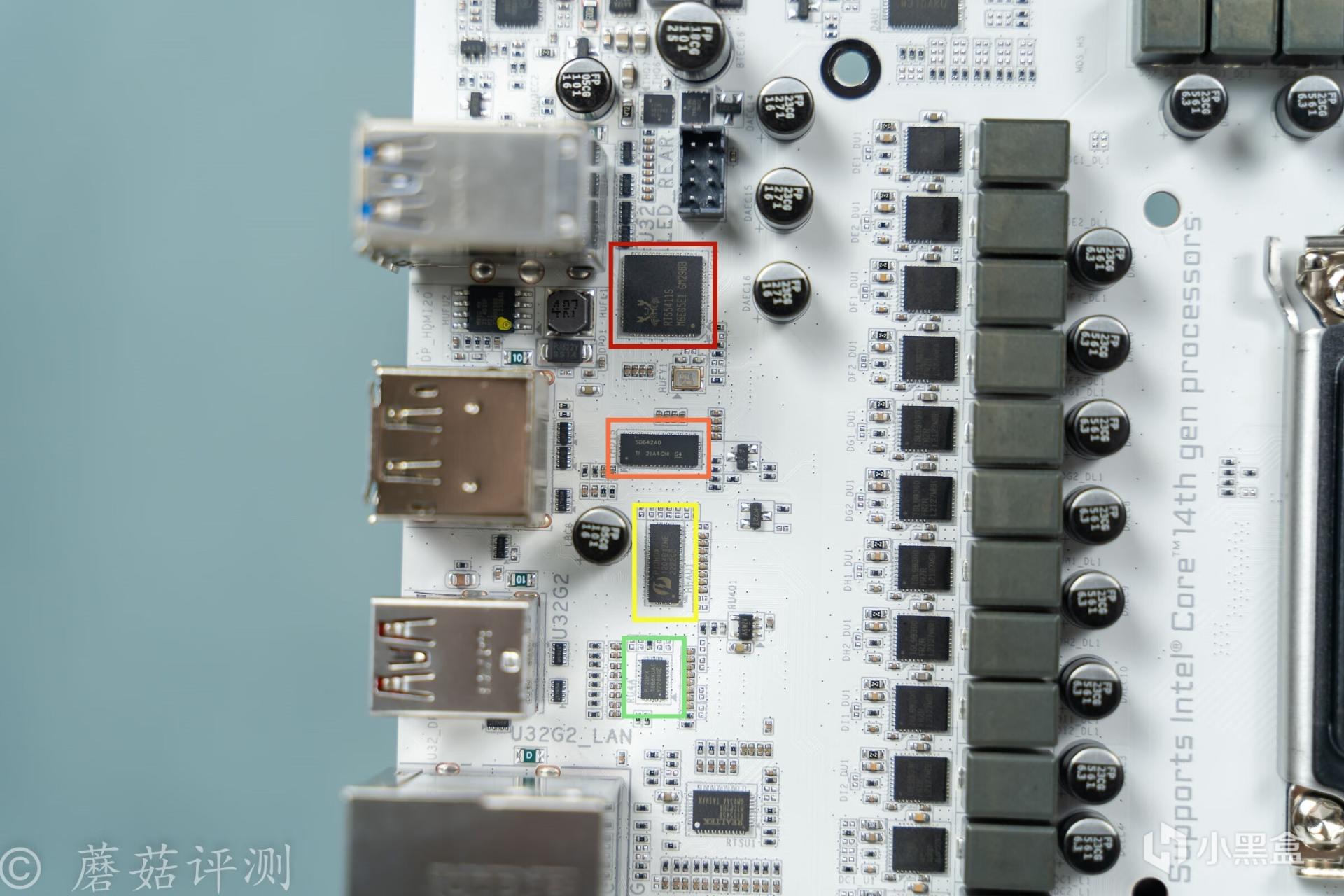

▼主板後部中間部分芯片很多，紅框芯片絲印RTS5411S，這是一顆USB 3.2 Gen1 HUB芯片，給主板後部的四個USB 3.2 Gen1接口提供支持；橙框芯片絲印SD642A0，Ti出品，這是一顆多路複用器，用於給主板後部的DP視頻接口提供支持；黃框芯片絲印P13HDX，用於給主板後部的HDMI視頻輸出接口提供支持；綠框芯片絲印P12DPX，給主板後部的USB-C DP接口提供DP視頻信號支持。

▼下面還有很多芯片，紅框芯片絲印RTS5450M，小螃蟹出品，Type-C主控芯片，集成供電、多路複用等；橙框芯片絲印P13EQX10，這是一顆多路複用器，給主板後部的USB接口提供支持；黃框芯片絲印RTS5464，這顆芯片應該是給主板後部20Gbps帶寬的Type-C接口提供支持的。

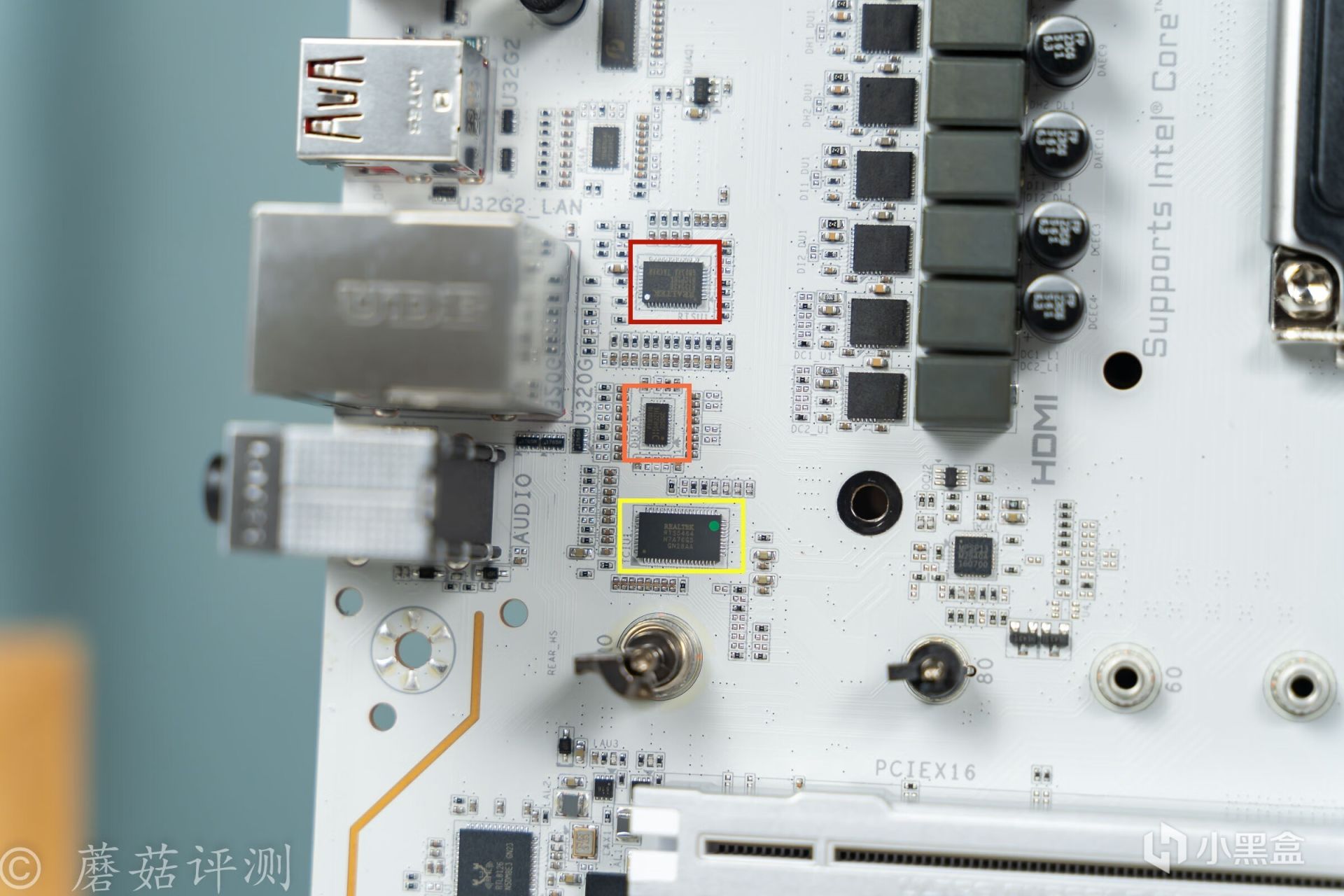

▼紅框芯片絲印RTL8126，瑞昱出品的5GbE有線網卡芯片，非常給力；橙框芯片絲印IT8689E，用於檢測主板的各項參數；黃框芯片絲印ALC1220，小螃蟹的聲卡芯片。

▼主PCIe插槽下面，有兩顆JYS13008，PCIe 5.0的通道拆分芯片。

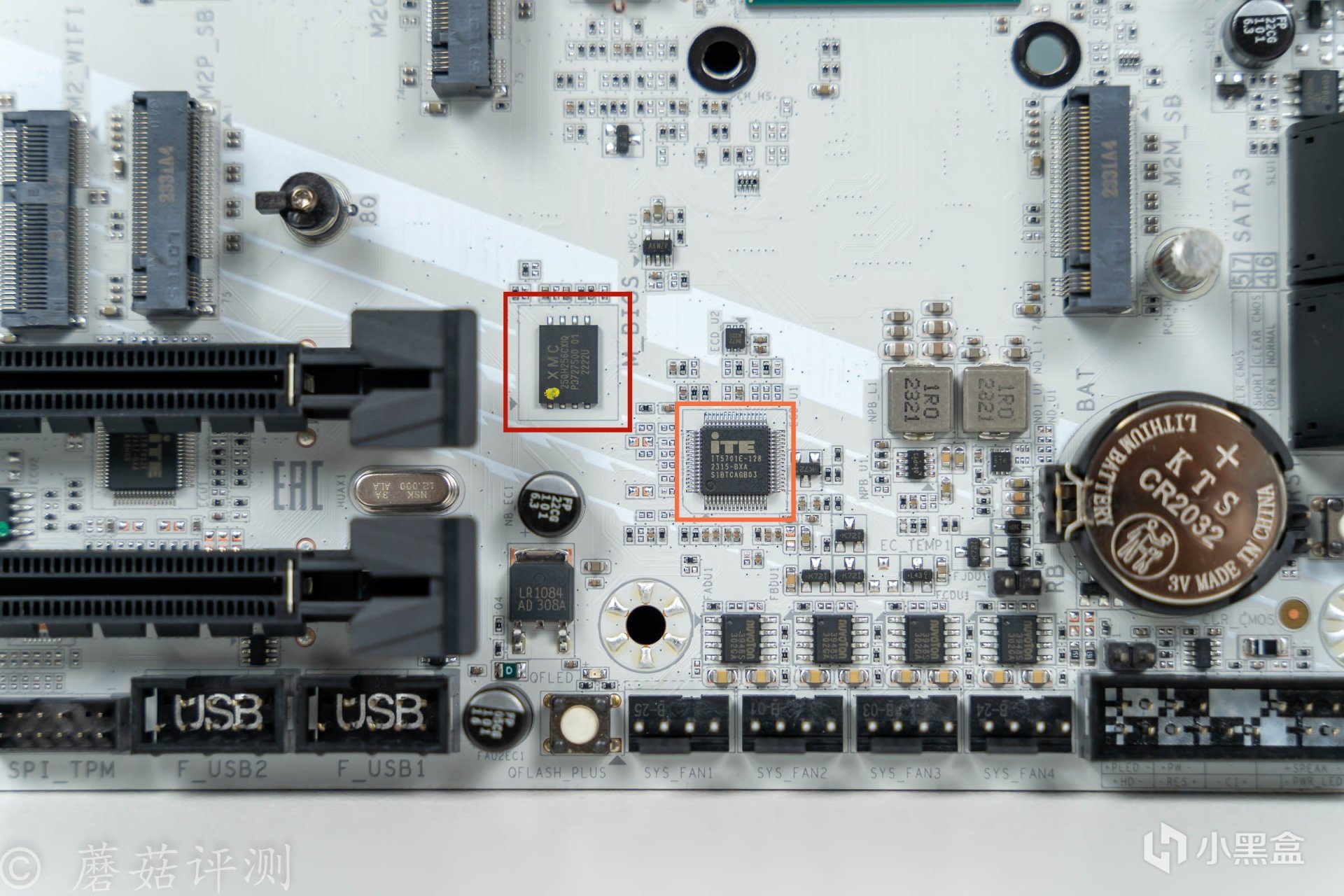

▼紅框芯片是主板的BIOS存儲芯片，32MB容量的；橙框芯片絲印IT5701E，這大概率是一顆微處理器芯片，用於支持Q-Flash Plus功能，給旁邊的BIOS存儲芯片寫數據的。

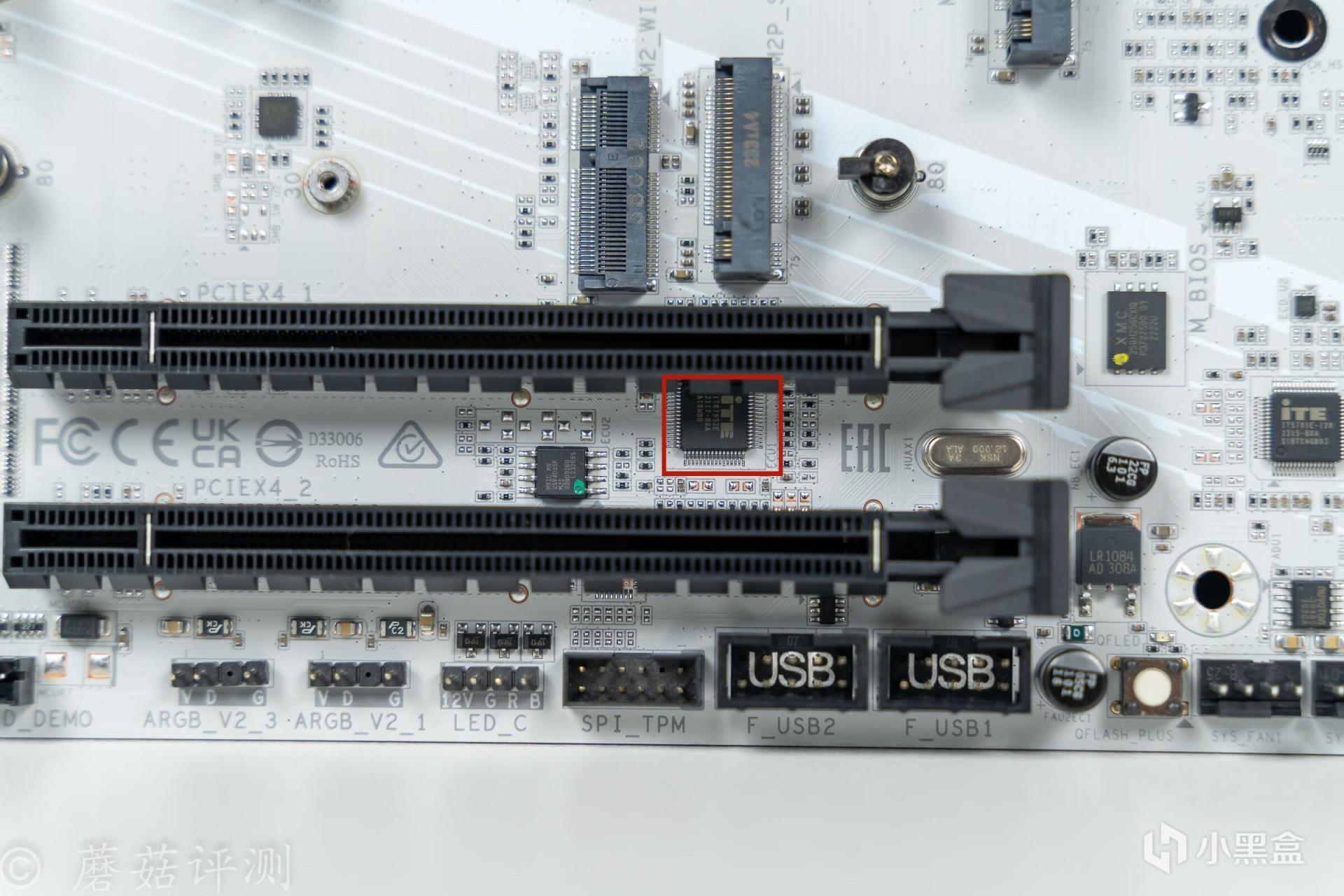

▼在主板底部的兩個PCIe插槽中間，還有一個絲印IT87952E芯片，這顆芯片也是一顆用於檢測的芯片，好像是用於支持一些特殊系統的。

▼主板的背面，除了漂亮的塗裝之外，並無多餘芯片。

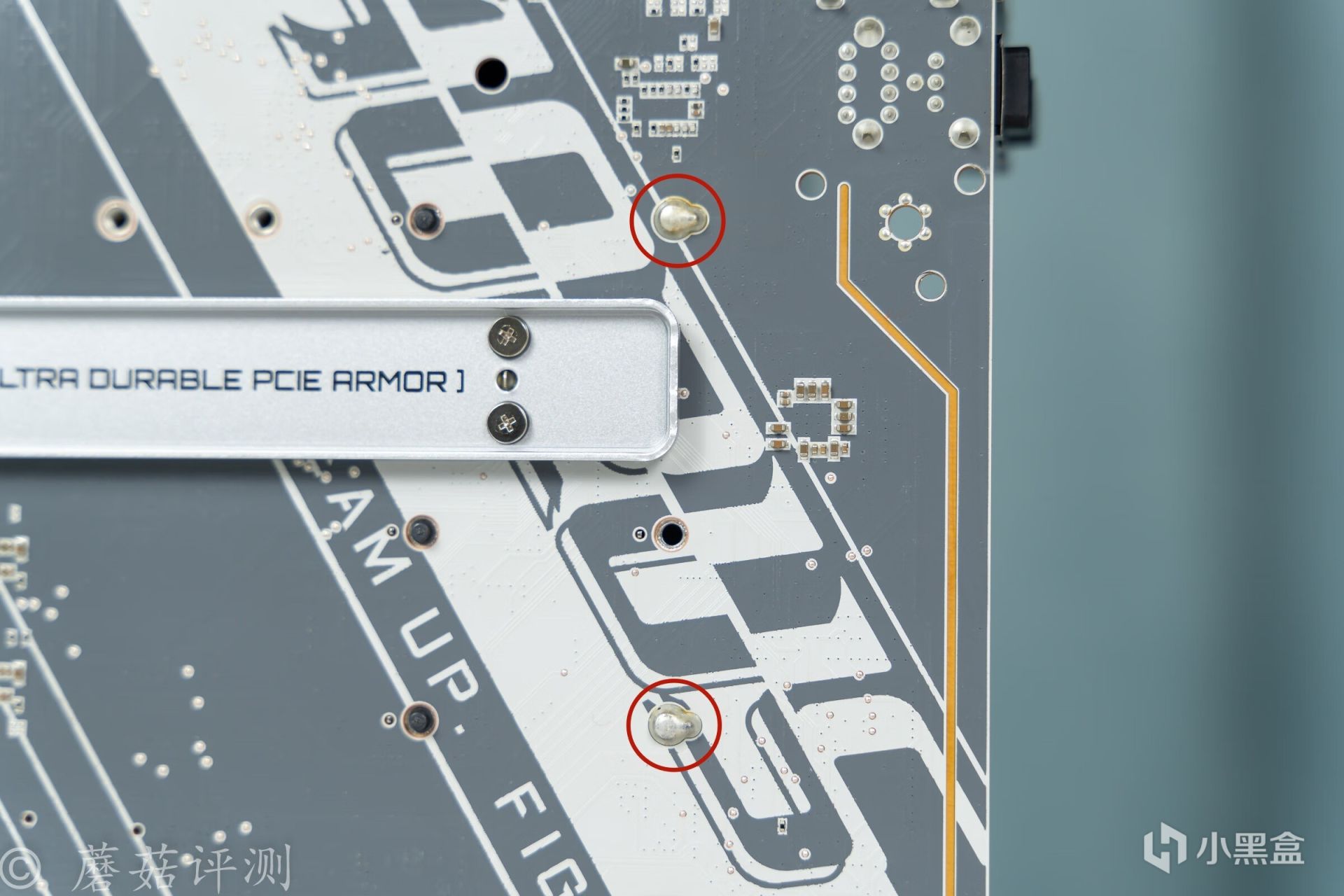

▼另外，這塊主板的做工真的非常不錯，一些需要固定的部分，焊錫都用的非常多、非常飽滿，保證強度和耐用性。

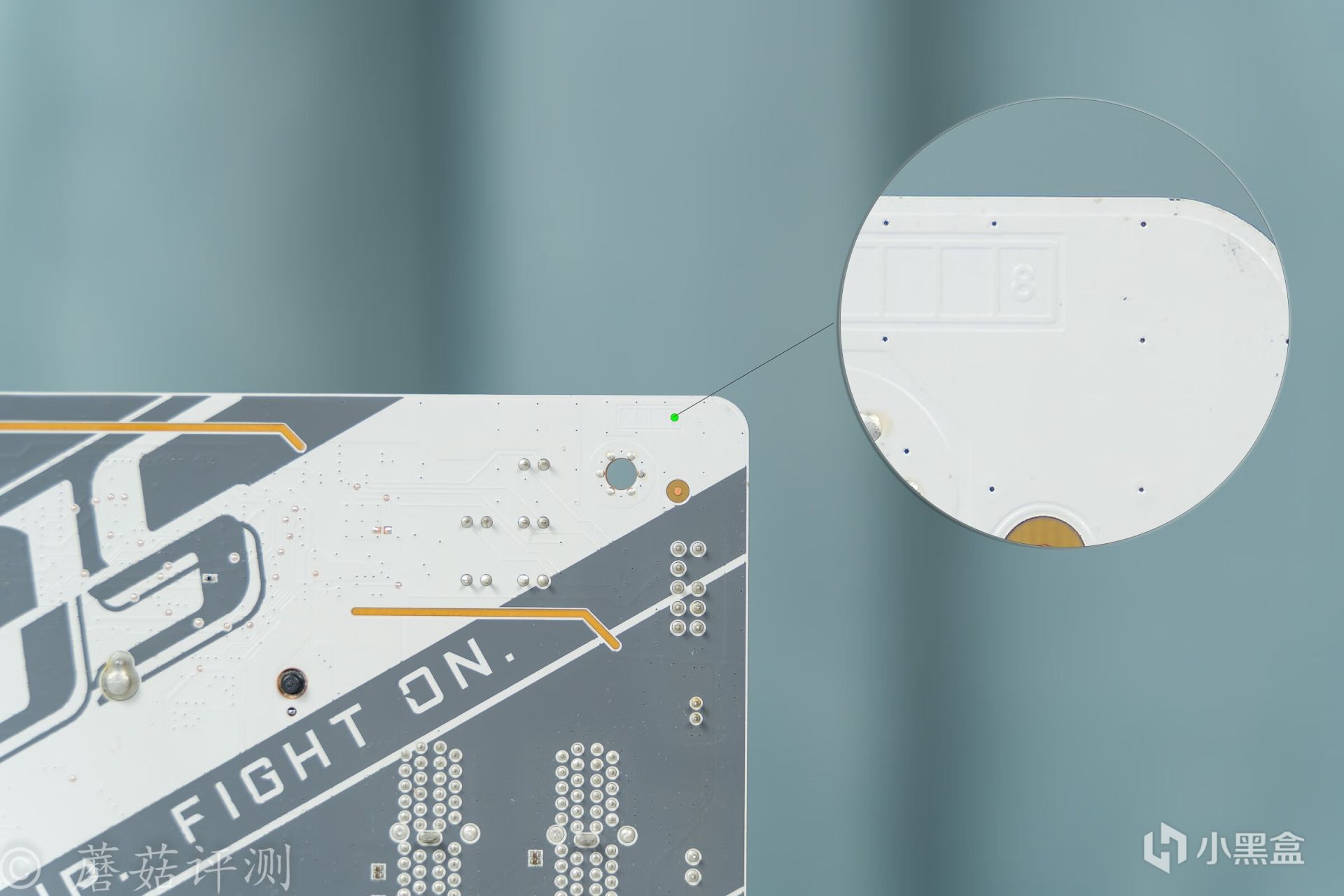

▼對了，這塊主板的用料非常誇張，PCB採用8層設計。

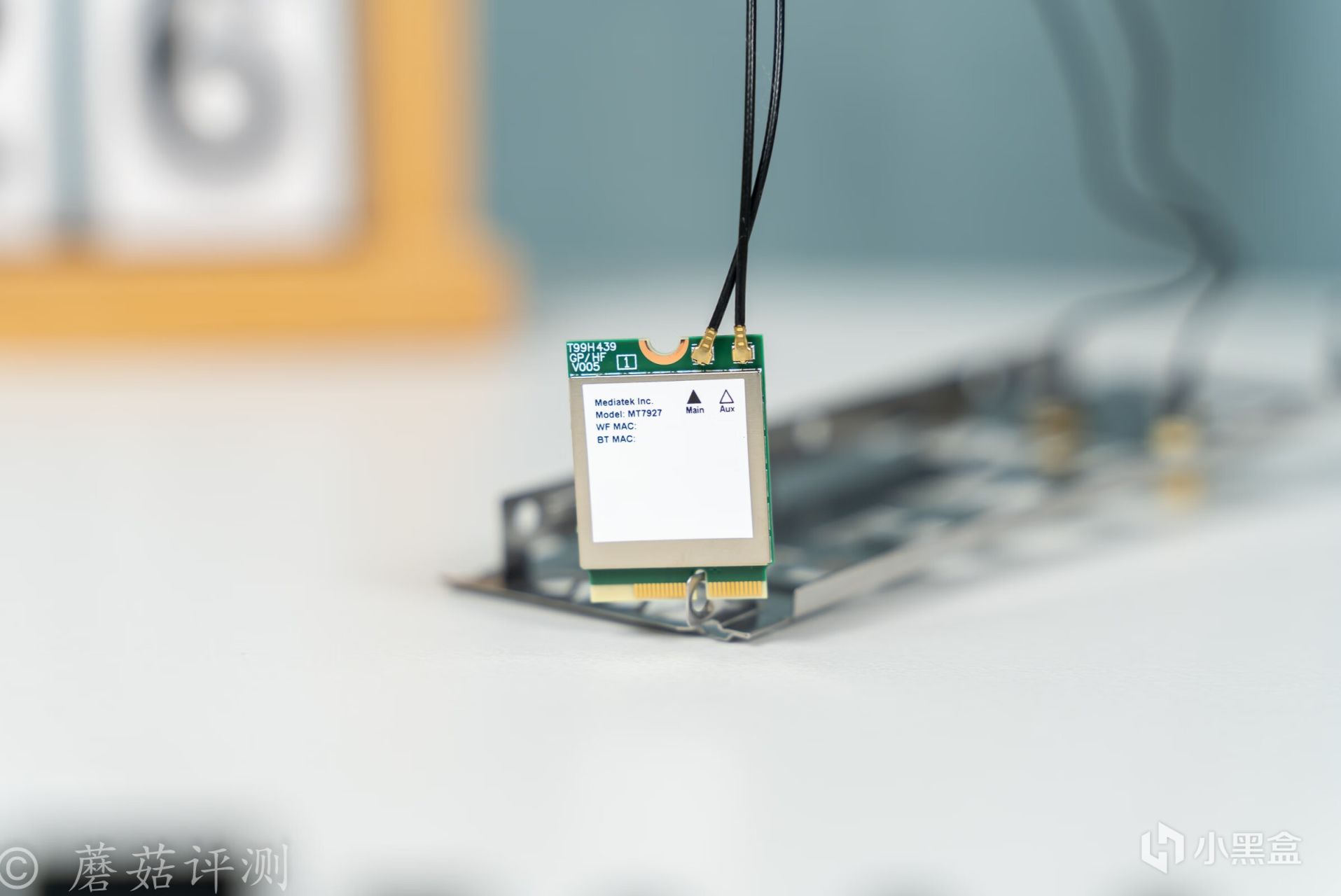

▼無線網卡是MT7927，聯發科出品，支持最新的WIFI 7，傳輸帶寬最高支持320MHz，最高理論傳輸帶寬可以去到6.5Gbps，同時支持藍牙5.3和LE Audio功能。

五、總結

技嘉這塊Z790冰雕X AORUS PRO X主板的整體表現非常不錯，顏值方面，這塊主板正面覆蓋了大量的白色金屬件，造型漂亮，表面處理精緻，有各種塗裝設計，另外，在主板的PCB也是白色的，背面還有漂亮的灰白塗裝，整體顏值沒的說，可以輕鬆搭配各種白色主題的整機。

用料方面，這塊主板的供電電路採用18+1+2相的供電規格，其中核心供電18相，清一色的90A的DrMos，可以輕鬆滿足各種intel處理器的供電需求。另外，主板供電電路上覆蓋有體積碩大的金屬散熱件，兩塊金屬散熱快之間還有一根熱管用於均熱，提高整體的散熱效率，保證供電部分的穩定運行。在左側金屬覆蓋件的頂部還有一塊燈板，支持ARGB燈效，支持主板同步。

細節方面，主板底部的M2金屬散熱件均支持快拆，M2固態的固定件部分也支持快拆，日常裝機非常方便。主板右側還有一個USB-C DP接口，可以輕鬆輸出視頻信號，方便在機箱內部安裝屏幕使用。對了，主板後部的IO面板上，還有一個DP IN和一個USB-C DP接口，通過這幾個接口配合使用，可以輕鬆兼容一些VR和帶觸控的屏幕顯示設備使用，單線輸出視頻信號、數據通訊和供電。

對了，技嘉在DDR5內存方面經驗豐富，這塊主板的四條DDR5內存插槽可以輕鬆支持到8266MHz的頻率及以上。另外，還支持技嘉的DDR5內存黑科技技術，在BIOS中可以打開D5高帶寬、D5低延遲功能，一鍵提高D5內存的讀寫性能和延遲表現，日常使用更方便。

拓展性方面，標配5個M2插槽，四個SATA 3.0接口，還有各種USB接口，平時可以輕鬆滿足各種拓展需求，好評！
