CT 扫描揭示苹果￥1169 的 Thunderbolt 4 Pro 线缆设计

近日，苹果的 Thunderbolt 4 Pro USB-C 数据线因其高达￥1169 的售价引发了广泛关注。许多人质疑这样一根线缆是否值得这个价钱。Lumafield 公司，一家专业制造工业 CT 扫描机的公司，对此进行了研究。

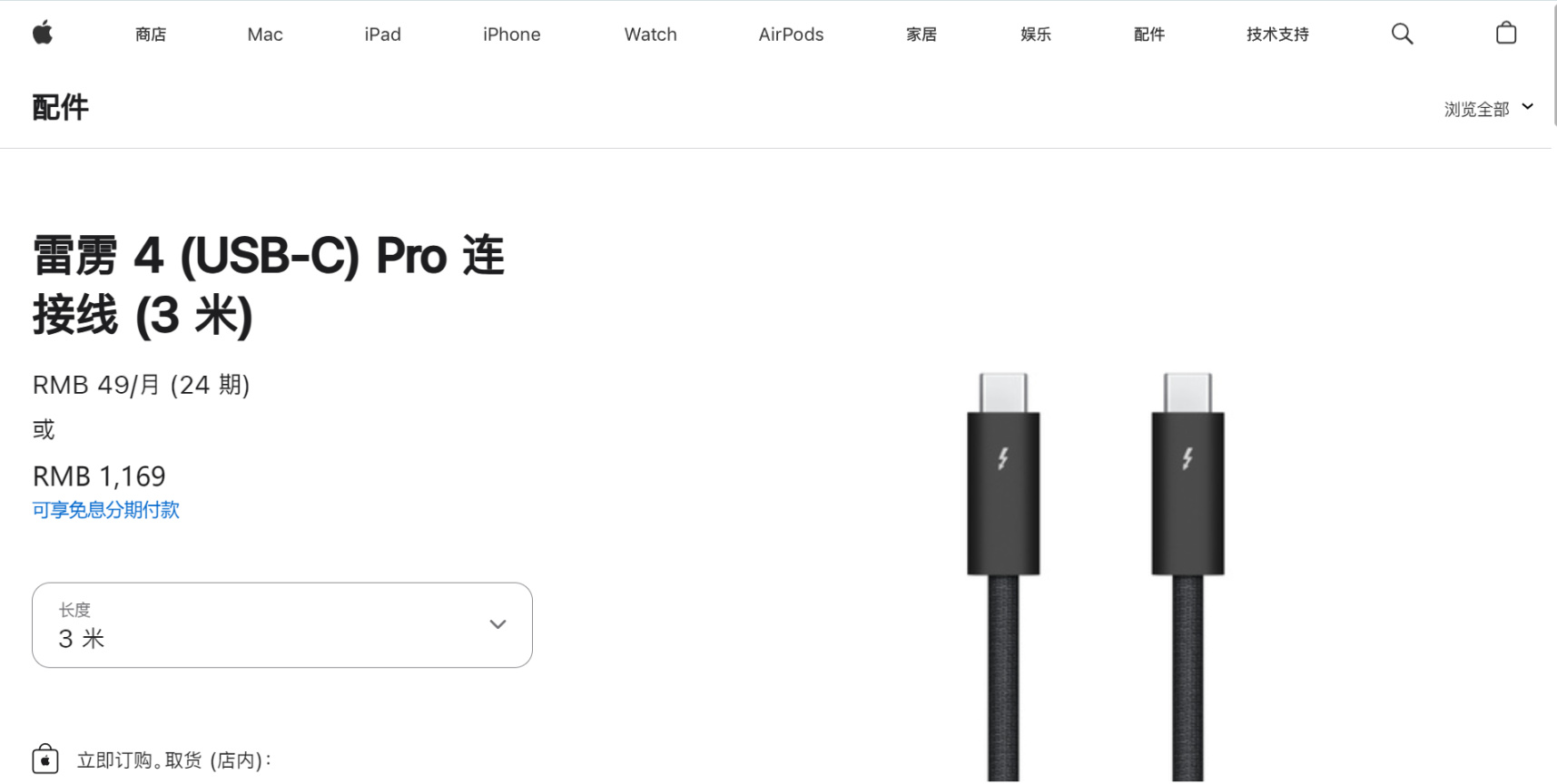

Apple Thunderbolt 4（USB-C）Pro线缆

Apple Thunderbolt 4 (USB-C) Pro 电缆是一款适应广泛数据传输和充电需求的多功能连接器。它支持 Thunderbolt 3、Thunderbolt 4 和 USB 4 数据传输，速度高达 40 Gb/s。此外，它提供了 DisplayPort 视频输出（HBR3）功能，并可提供高达 100 W 的功率为设备充电，轻松满足了大部分数据和电源需求。

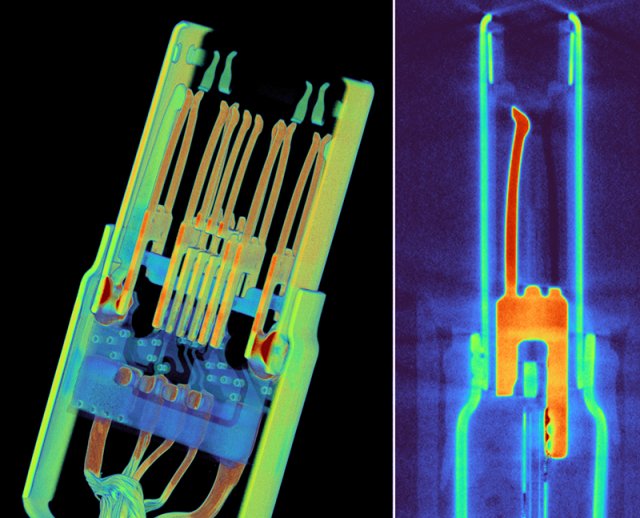

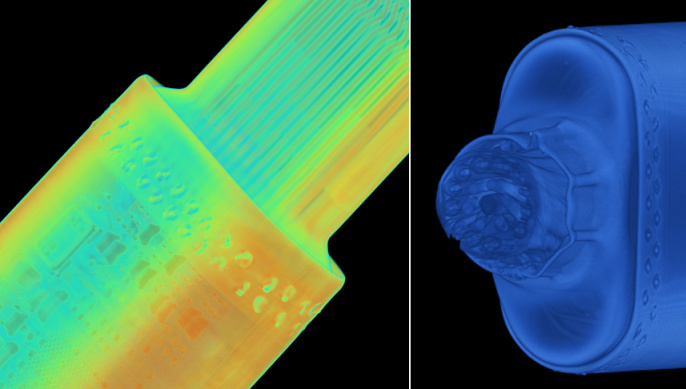

连接器采用硬塑料外壳，其下是一个与连接器壳体紧密结合的金属屏蔽层，均由不锈钢制成。在电缆与连接器交接的部分，有一个从八个方向压制的单片应变减轻结构，为整个组件提供了保护。

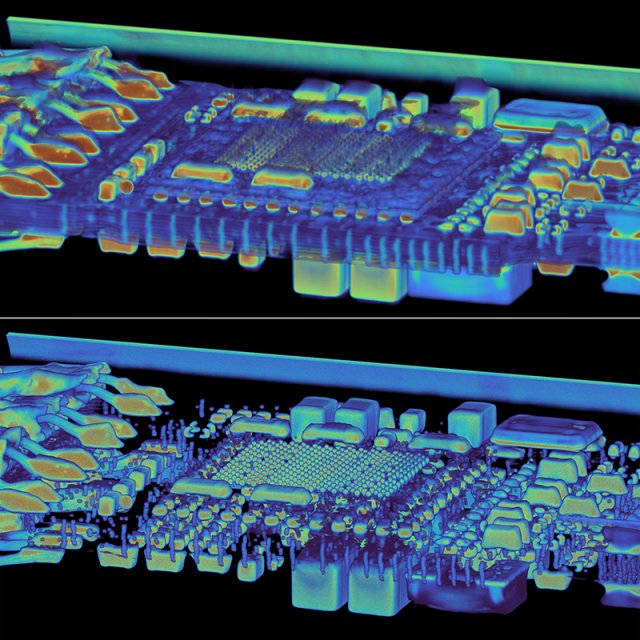

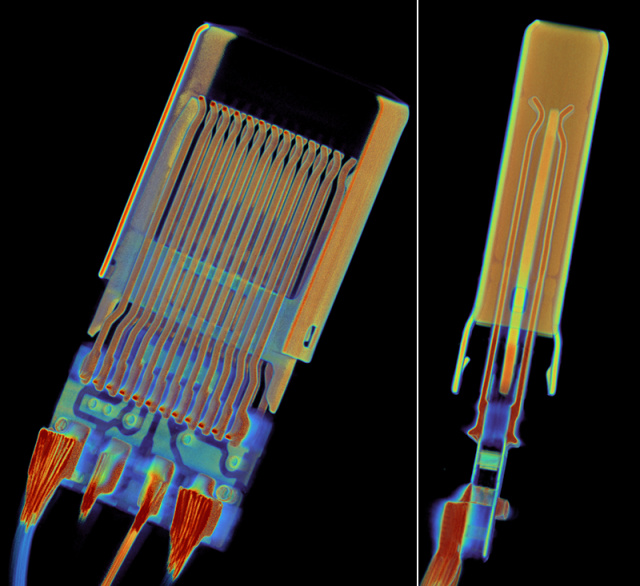

Thunderbolt 连接器极其精确：它拥有 24 个引脚，独立安装在 10 层的 PCBA 上。在过滤掉低密度 PCB 基材的可视化中，可以看到许多盲埋孔。盲孔是连接从外层到内层但不穿透整块板子的，而埋孔则仅连接板子的内层，从外部看是不可见的。

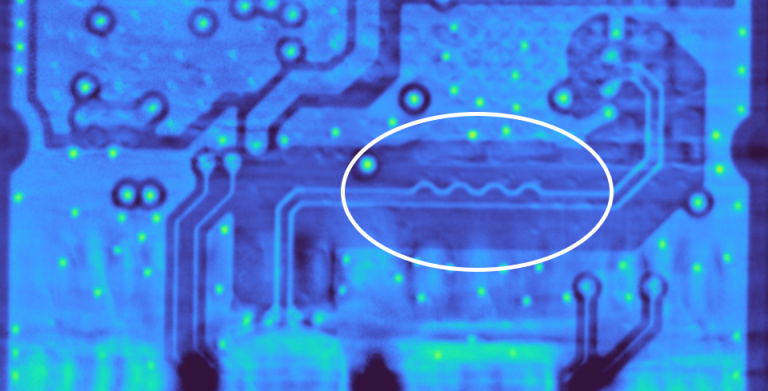

电路板上还有一个特别之处，即其中一条迹线的小弯曲。这个小弯曲确保了它与其配对迹线的长度一致，这对于处理超高速数据传输至关重要。

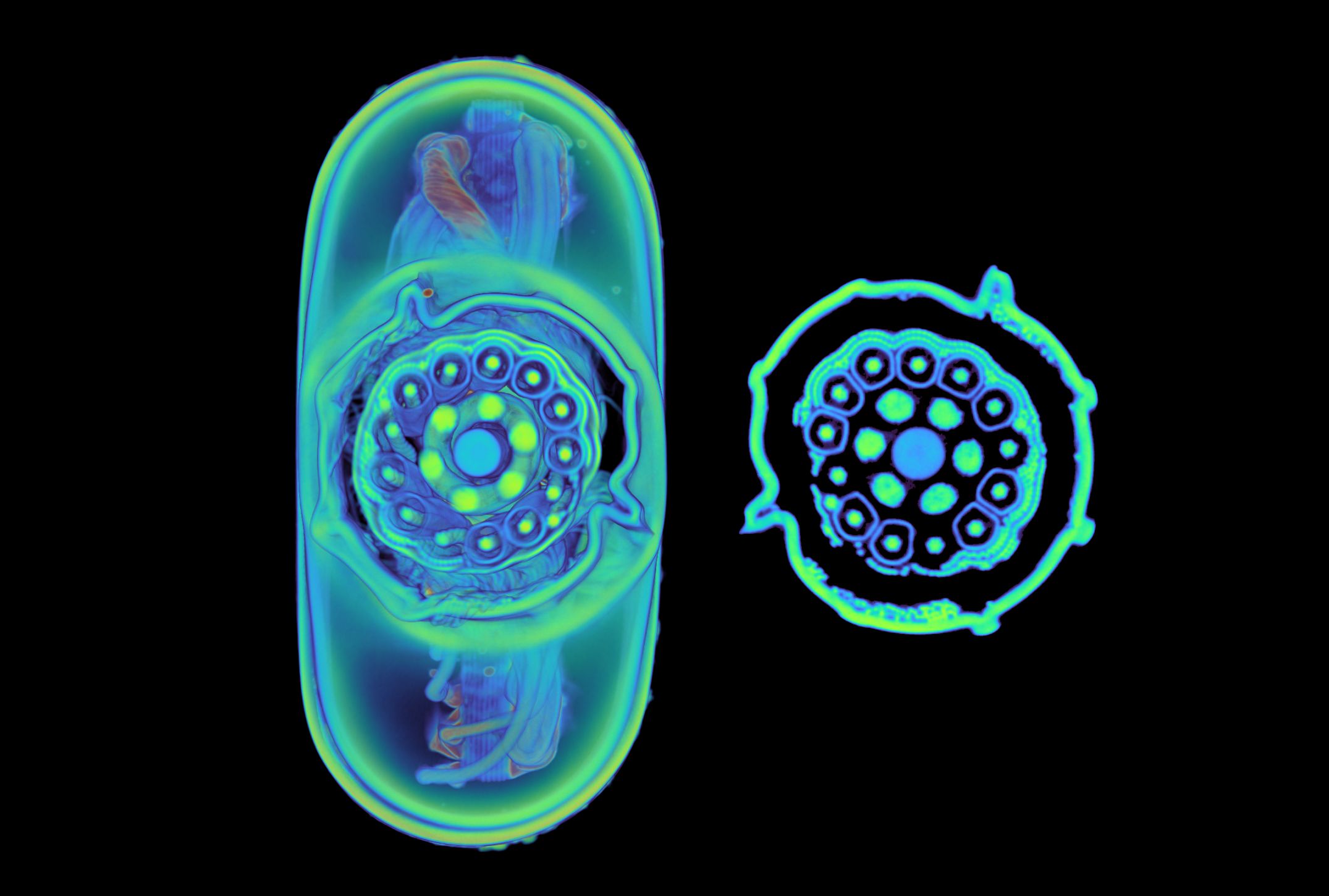

Thunderbolt 电缆中有三种不同的导线，分别对应其充电和数据传输功能。电缆中的同轴屏蔽导线为高速数据线。而大多数未屏蔽的线则用于传输电力，但其中的两条线是用于支持传统的 USB 2.0 功能的数据线。这些导线及其屏蔽均已连接到 PCBA 上。

总的来说，Thunderbolt 电缆是精密工程的杰作，对于那些需要高性能数据线的用户来说，这无疑是一个强大的选择。

现在，我们来看一下较低价格的竞争对手的表现如何。

Amazon Basics USB-C 线缆

Amazon Basics USB-C 至 USB-C 2.0 快速充电电缆的价格仅为 Apple 电缆的十分之一，提供最高 60 W 的充电和 480 Mbps 的数据传输速度。

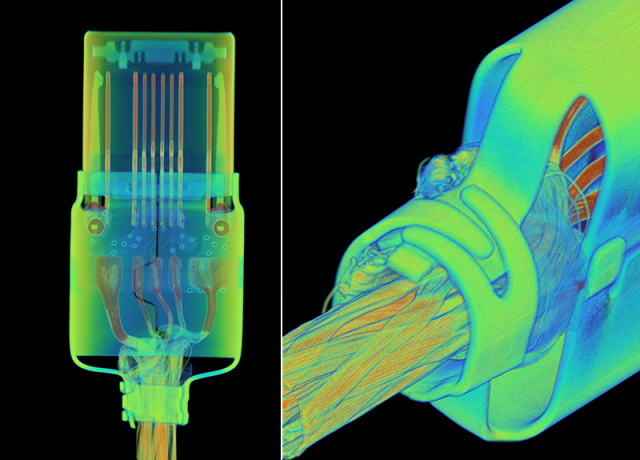

与 Thunderbolt 连接器相似，Amazon Basics 连接器的塑料外壳下设有一个金属外壳，起到屏蔽作用，并与其减压装置结合。这种减压设计比 Thunderbolt 更为简单：它由两个臂组成，固定电缆的屏蔽。

连接器端部配有 12 个引脚，仅为 Thunderbolt 的一半。四对引脚之间存在跳线，而非与 PCBA 单独连接。这种简化设计旨在保证基础的充电和低速数据传输。另外，插头的外壳与连接器的端引脚焊接，确保了接地。

NiceTQ USB-C 线缆

售价为 $5.59 的 NiceTQ USB-C 电缆声称其传输速度高达 10 Gbps，虽然低于 Thunderbolt 的 40 Gbps，但高于 Amazon Basics 的 480 Mbps。其内部构造如何？

与前两款不同，这是一款结构较为简单的电缆。它缺乏金属屏蔽，插头外壳与电缆的接地线未连接。电缆的减压装置是插头塑料外壳的橡胶延伸，无金属加固。

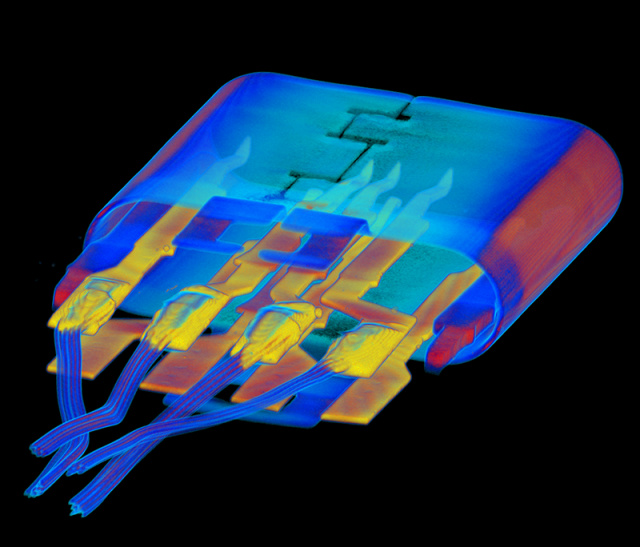

连接器内有 8 个引脚，但仅 4 个与电缆连接。其他 4 个悬浮在连接器的塑料中。这可能会导致连接不稳定，因为如果活动引脚受损或弯曲，它没有对面的冗余引脚进行替代。

这是检查中唯一一款不含 PCBA 的电缆，引脚与电线直接相连。

NiceTQ 电缆内设有四个简单的绞合导体，每个都包裹在两层绝缘材料中，外层的密度略低于内层。

尽管厂家声称电缆支持高达 10 Gbps 的数据传输，但其结构仅支持最高 480 Mbps 的 USB 2.0。事实上，这款电缆在 Amazon 上收到了 29 条一星评论，并已停产。

ATYFUER USB-C 线缆

最后是 ATYFUER USB-C 电缆，仅标注为充电电缆，未列出数据传输规格。尽管其价格 ($3.89) 低于 NiceTQ ($5.59)，但其结构却更为精细。

此连接器配备了 24 个引脚，每个均单独安装在 PCB 上，但只有 12 个与电路相连接。尽管仅标注为充电电缆，它的引脚和导线设计仍支持 USB 2.0 数据传输。为何设有 24 个引脚但只连接了一半？额外的引脚可能使插头更稳固地连接。另一种可能性是，制造 Thunderbolt 电缆的同一工厂生产了这种电缆，为了节省成本，采用了统一的设计。
