13600K+MSI B760M二代迫击炮+RTX 4070TI，乔思伯U4 Mini装机展示

废话前言：

这次分享的是乔思伯最新推出的 U4 Mini MATX 机箱的装机方案，相较于之前备受欢迎的 D30/D31 机箱的方形造型，U4 Mini 机箱外观采用的是一体式的弧形面板设计，具备有圆润的造型特点，视觉效果会更显时尚一些。装机采用黑银配色，搭配银色主板微星 B760M MORTAR WIFI II DDR5 迫击炮，搭配银色显卡影驰 GEFORCE RTX 4070TI 金属大师 OC，以及银色内存宇瞻 ZADAK SPARK RGB DDR5 灯条，此外，这款内存也还匹配了此次装机的灯光方案，不同于常见的光污染方案，选用了利民 CORE MATRIX 360 BLACK 一体式水冷，其采用了线条式的灯效设计，能够展现出比较不一样的灯光效果，为此，机箱风扇用的也是水冷同款。Emmm.... 废话不多说，后看图描述，希望能够为大家提供一些有用的参考。

具体配置：

CPU：英特尔 I5 13600K

主板：微星 B760M MORTAR WIFI II DDR5 迫击炮

内存：宇瞻 ZADAK SPARK RGB DDR5 6400Hz 16GB×2 套装

存储：XPG GAMMIX S70 1TB

显卡：影驰 GEFORCE RTX 4070TI 金属大师 OC

散热：利民 CORE MATRIX 360 BLACK 一体式水冷 / 利民 TL-K12 12CM 风扇

电源：振华 LEADEX VII 850W ATX3.0 金牌全模电源

机箱：乔思伯 U4 Mini MATX 机箱

效果展示：

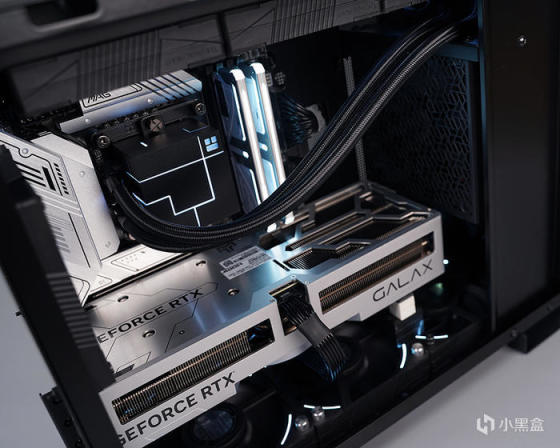

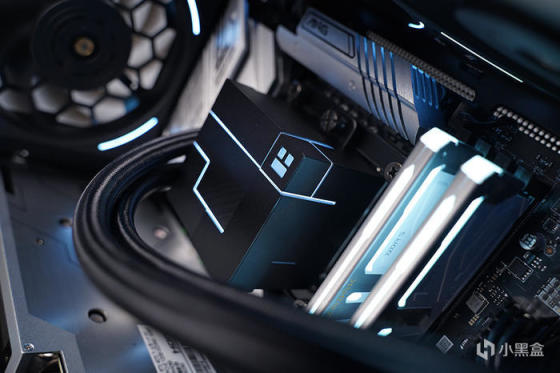

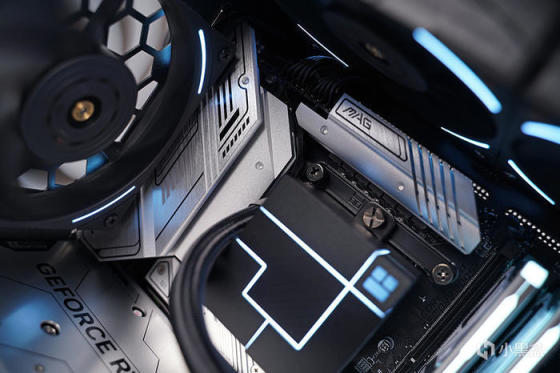

装机选用 360 一体式水冷散热方案，选用利民 CORE MATRIX 360 BLACK 一体式水冷，采用利民最新的 CORE V1.0 独立水泵架构设计，主打外观 MATRIX 矩阵幻视风格，冷头采用全铝合金楔形镶嵌工艺，结合交错层叠的灯光线条光效，有着别具一格的灯光效果。

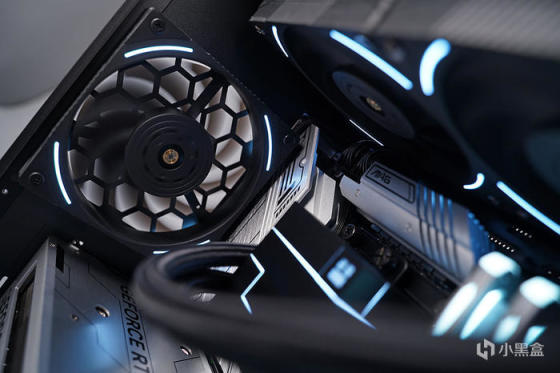

搭配风扇 TL-K12，采用匹配的灯光线条光效设计，同时具备有不错的性能与静音表现，采用动平衡点胶 2.0 工艺，STABLY-FDB 磁力稳定轴承，可有效减少摩擦和震动，降低运行时声音和延长寿命，此外，水冷标配的风扇为串联接口设计，可大幅减少了理线数量和时间。

搭配 CPU I5 13600K，主板选用「微星」最新推出的 B760M MORTAR WIFI II DDR5 迫击炮，微星为迎接英特尔 14 代 CPU 而推出的新款迫击炮，标注 WIFI II 也就是上代的升级二代款。主板外观虽然看着大差不差，但在功能及规格方面还做了些升级，升级到了 3 个 M.2 插槽，升级到更好的 Intel AX211 WIFI 6E 无线网卡，此外，可支持到当下更高频率的内存。

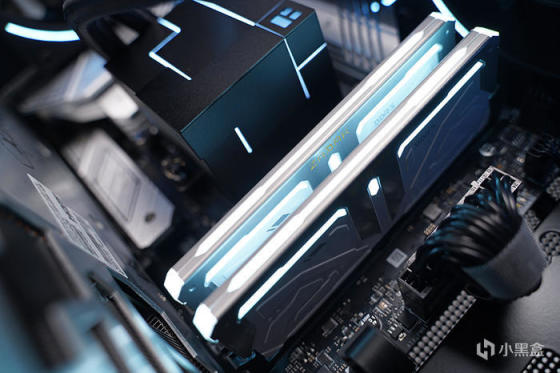

选用内存 ZADAK 银白灯条 DDR5 6400Hz 16GB×2 套装，灯光样式蛮搭这套方案。采用专利的五段式超广角灯效，借由材质交错的设计，可呈现出宝石形状的镂空导光效果，支持各大主板厂商的 ARGB 灯光同步。

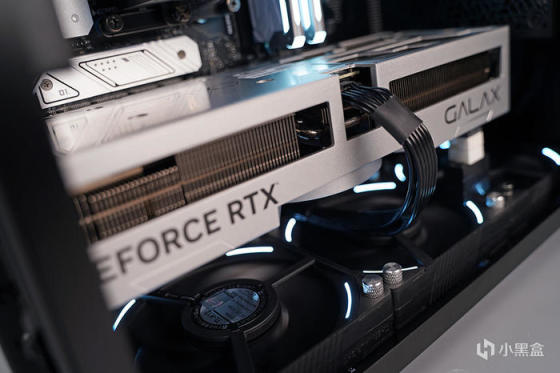

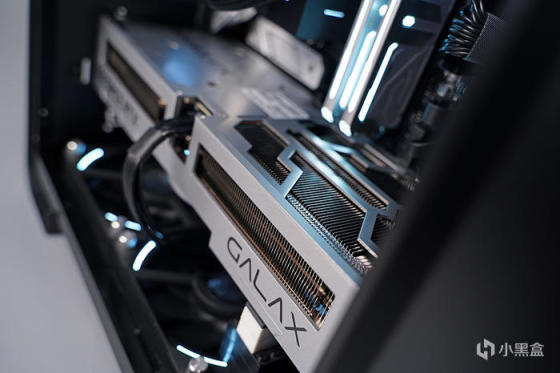

显卡选用的是影驰 GEFORCE RTX 4070TI 金属大师 OC，显卡采用的是一体压铸铝合金材质，有着非常强烈的金属质感，同时兼具更好的散热效果，做工用料也还不错！

性能基本也是很够用，这代 GEFOCE RTX 4070TI 采用 AD104 核心，60 组 SM 单元，CUDA Cores 数量 7680 个，L2 缓存 49152KB，晶体管数量为 358 亿个，显存 12GB、192bit、21Gbps 速度、504GB/s 带宽的 GDDR6X 显存，而这款 RTX 4070TI 金属大师 OC，则为 2310Mhz 基础频率，2655Mhz 加速频率。

搭配电源选用振华 LEADEX VII 850W ATX3.0 金牌全模电源，其具备高于 ATX 3.0 规范的 235% 瞬时峰值功率输出以及动态性能下的超载力，通过 80PLUS 金牌认证 Cybenetics （115V & 230V）双重白金等级认证，具备超过 90% 的转换率。此外，电源静音散热效果更好的140 风扇，且支持零噪音运行，同时具备有多重保护设计，全日系的电容用料，有着更好的使用体验及稳定表现。

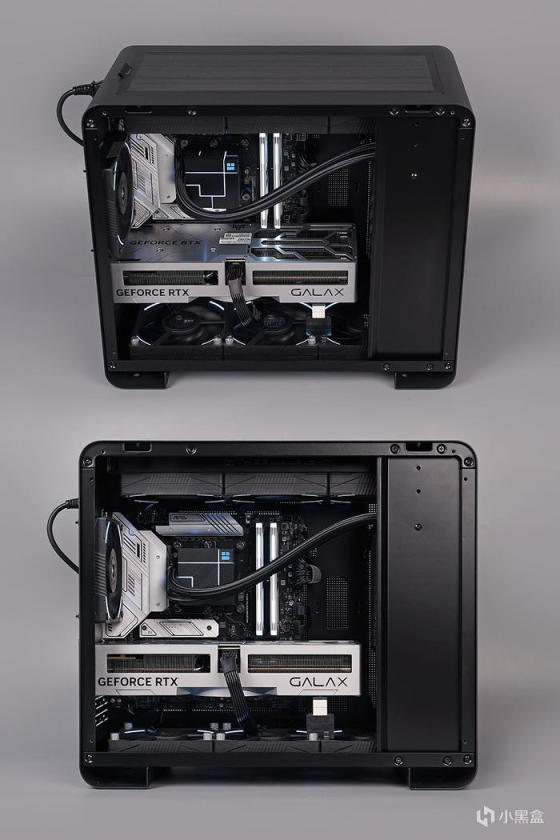

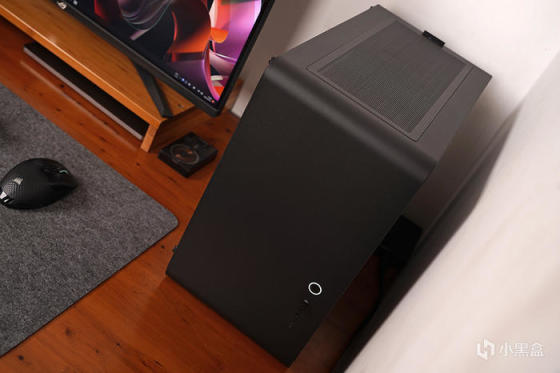

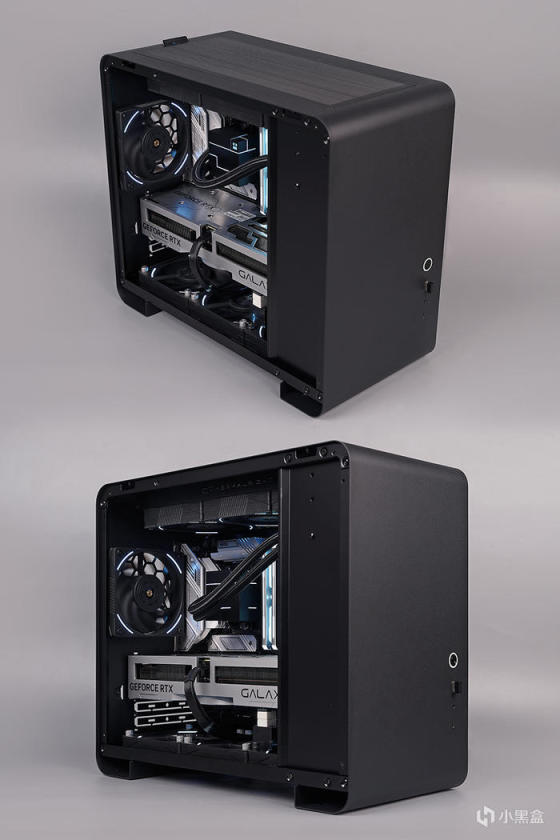

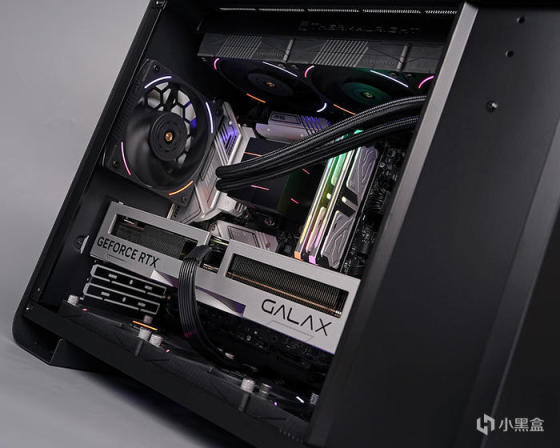

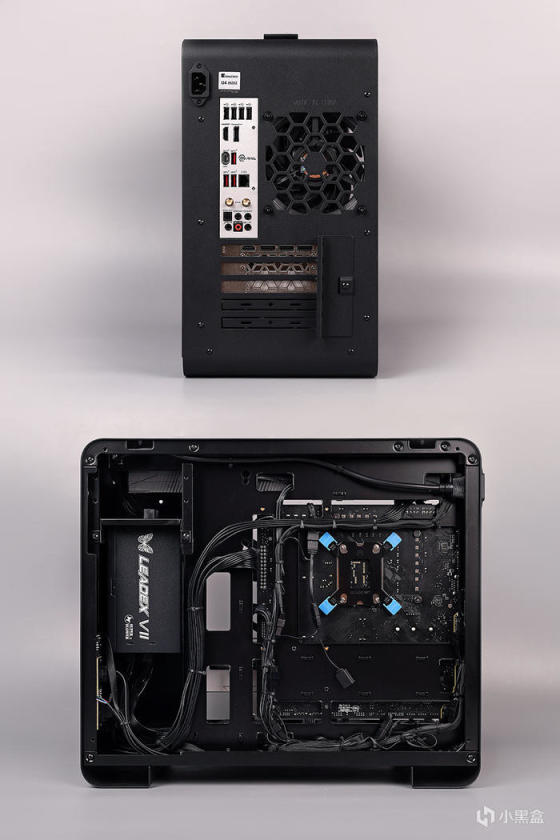

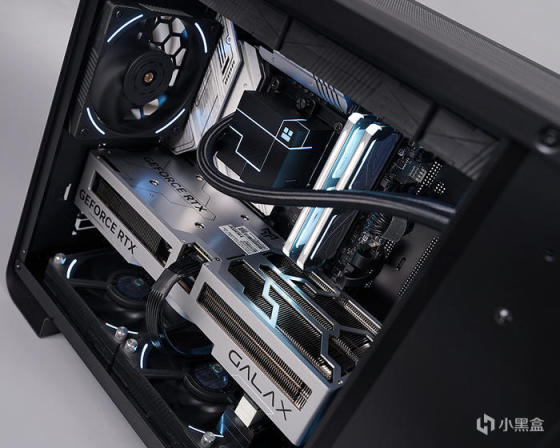

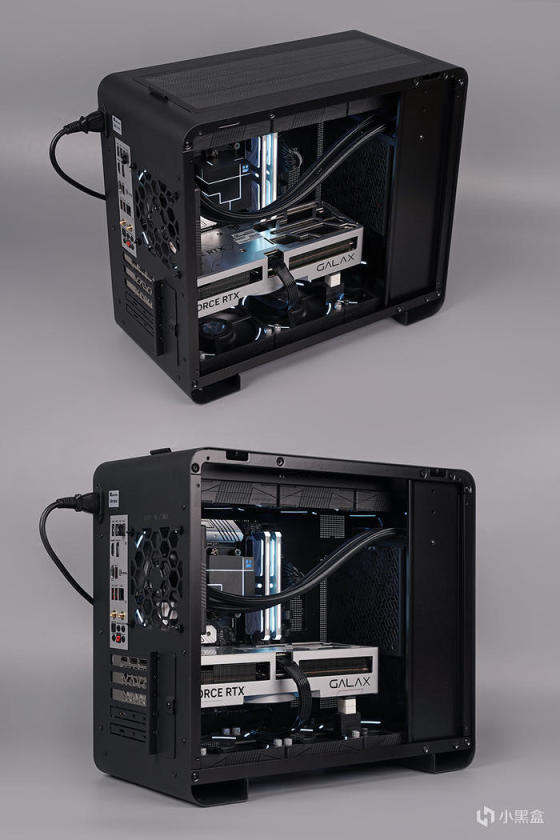

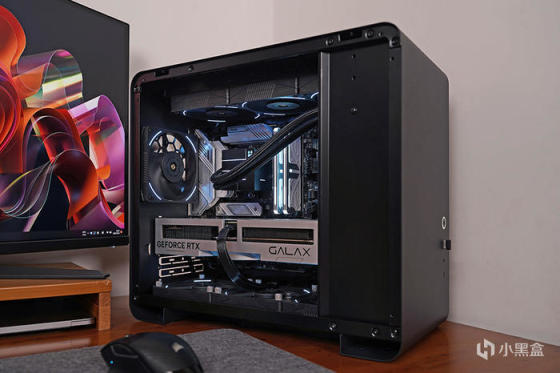

主机不同角度的整体效果展示，机箱的背部走线效果展示。

装机配件：

微星 B760M MORTAR WIFI II DDR5 迫击炮，包装延续这个系列的风格设计，包装正面居中主板型号示意，点缀了一颗迫击炮弹，其它一些图标修饰，标注支持下一代 CPU 及 PCIe 5.0 等。包装背面，图文示意的主板规格及卖点等信息。翻箱后的全部附件，包含有微星宣传卡片、各种说明书、贴纸贴标、SATA 线材、WIFI 天线、M.2 螺丝。

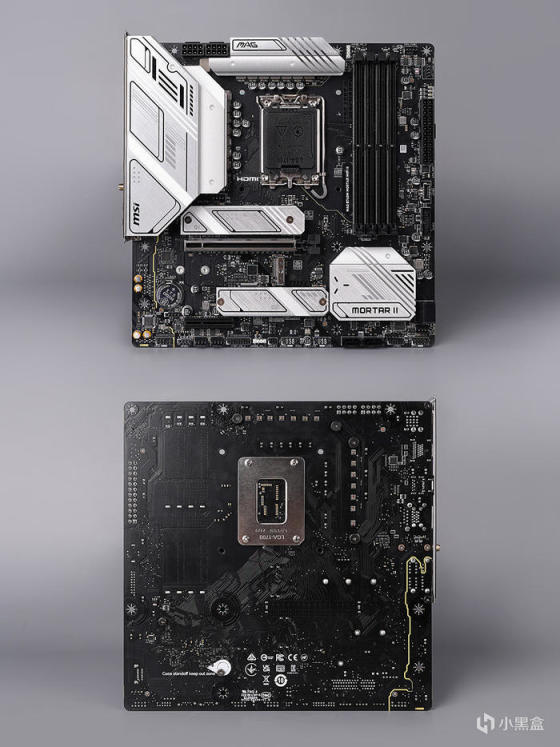

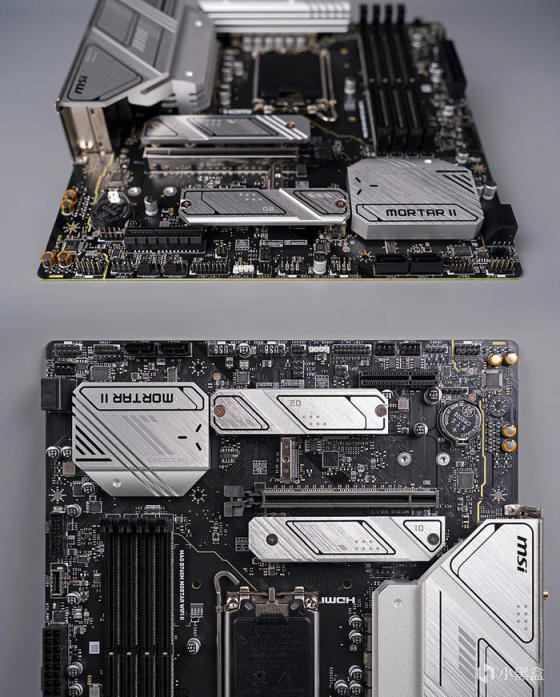

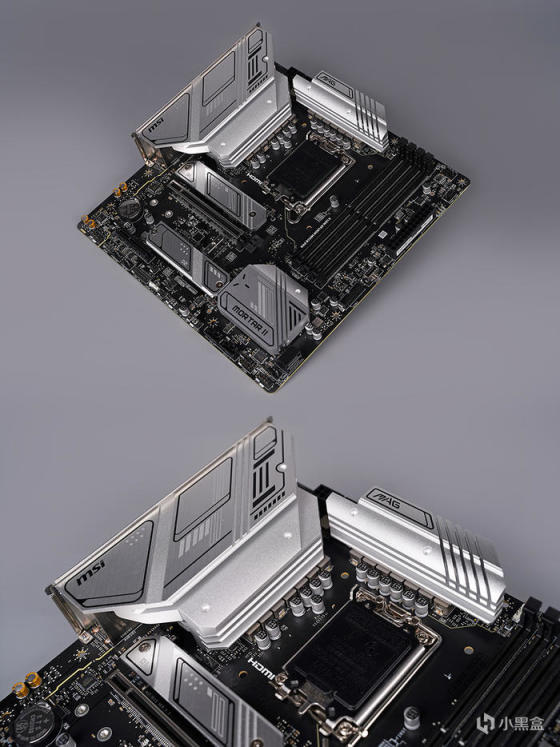

主板采用标准 MATX 版型规格，外观为黑色的 PCB 搭配大面积的银白色金属散热模块，散热模块造型线条简洁明了，表面辅以品牌及型号等元素修饰点缀，增添视觉效果，整体配色非常适合用来搭建白色主题的装机方案。

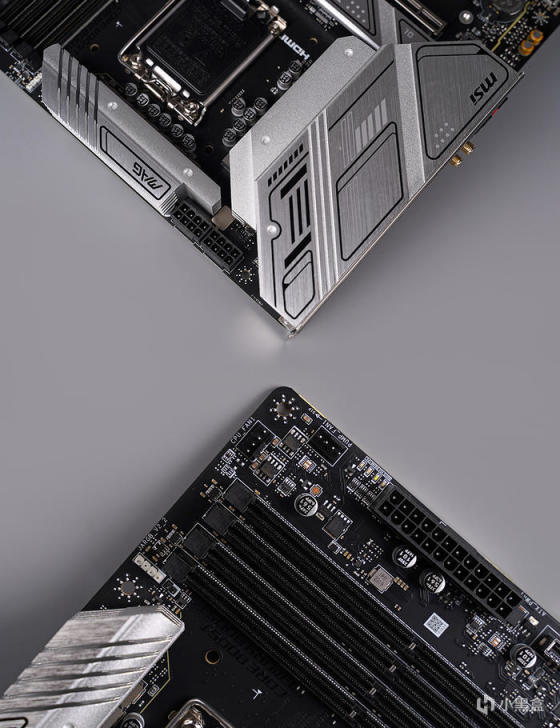

供电规格方面，采用 12+1+1 规格，DrMOS RAA220075R0，具备单相 75A 输出，这个规格，应付未来旗舰 i9 也是可以的。

搭配大面积的金属散热模块，给到 MOS 供电部分散热。对应 CPU 供电接口，则为双 8PIN 的设计，往上的部分入门级 Z790 主板都没有的待遇。

右上角接口给到有一个 5V ARGB 接口、一个 CPU FAN、一个 PUMP FAN 水泵、DEBUG 纠错灯。

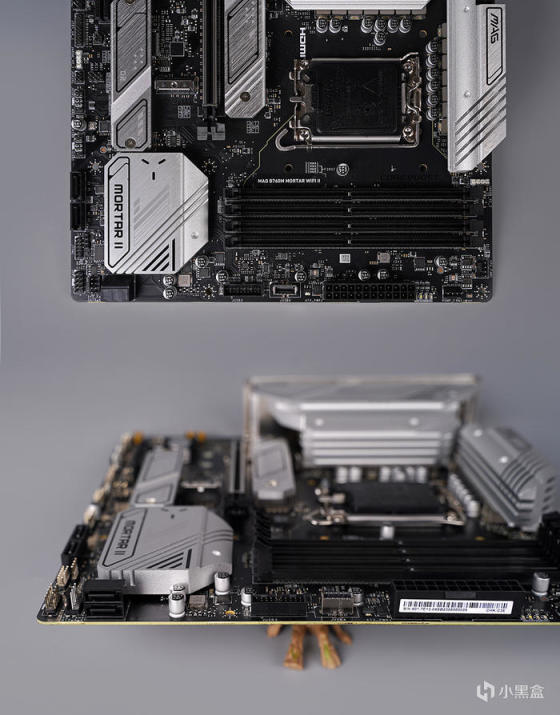

四条 DDR5 内存卡槽，支持单条 48GB，最大可以支持到 192G 的容量及 7800MHZ OC 频率，此外，具备微星 SMT 焊接工艺和 MSI Memory Boost 技术的加持，提升稳定性和超频能力。

一侧的接口，机箱 I/O，USB 3.2 GEN2 Type-C 10GB 接口，USB 3.2 GEN1 接口，存储接口，2 个 SATA 6GB 横插接口（另有两个位于主板下沿）。

主板的下沿，机箱跳线接口、2 个 SATA 6GB 竖插接口、两个 USB 2.0 接口、12V + 5V ARGB 接口、两个 4PIN 风扇接口、音频接口（小螃蟹芯片，配备尼吉康音频专用电解电容设计）等等。

显卡 PCIe 卡槽，采用了金属加固设计，为直连 CPU PCIe 5.0 ×16 规格，另一条芯片组提供 PCIe 3.0 ×4，可以更好的兼容设备。

3 个 M.2 插槽，两个配备了金属散热模块，其固定为防掉落设计，此外 M.2 固定也是免螺丝得，有效的避免螺丝丢失的情况。

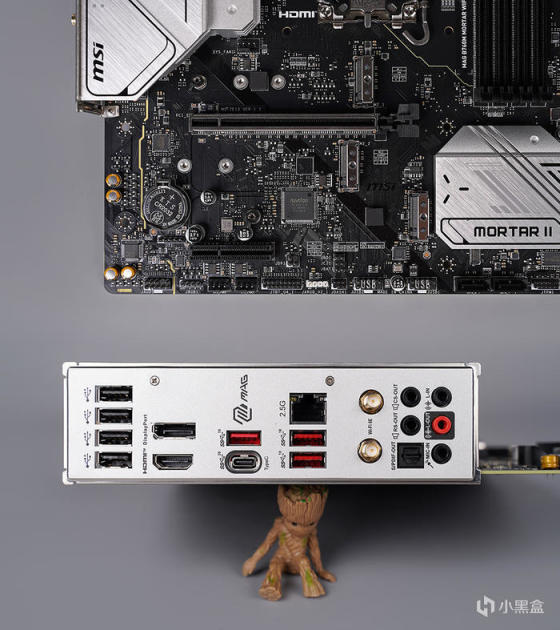

一体式 I/O ，接口从左到右分别有四个 USB 2.0 接口、HDMI 和 DP 视频输出接口、USB 3.2 GEN2 Type-C 20GB 接口、三个红色 USB 3.2 GEN2 Type-A 10GB 接口、2.5G LAN 接口、Wi-Fi 6E 网络蓝牙天线接口、音频接口支持光纤输出。

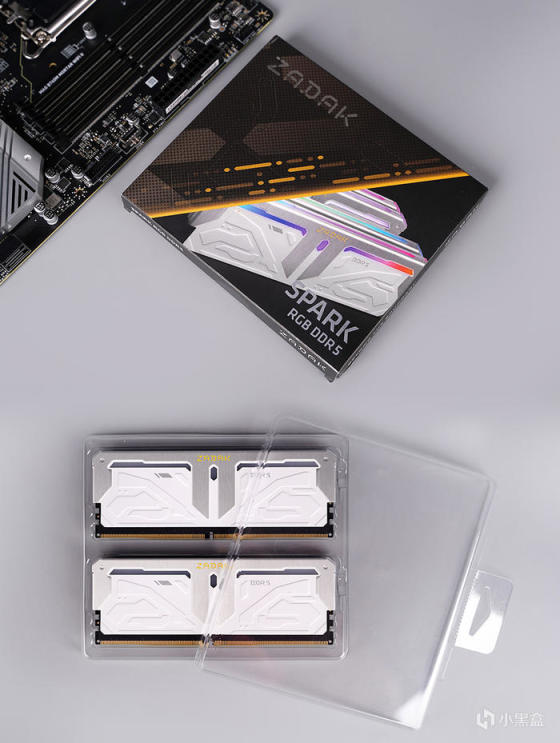

搭配宇瞻 ZADAK SPARK RGB DDR5 6400Hz 16GB×2 套装，包装印刷有内存本体展示，标识型号烫银处理，里头内存采用透明塑料盒包裹保护。

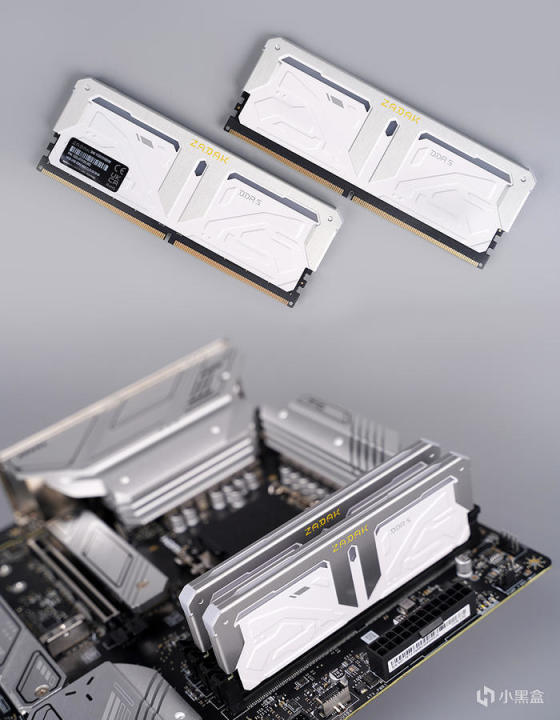

内存外观采用银白色设计，上方柔光罩被发丝纹铝合金罩包裹，下方为白色喷涂散热装甲，上方凹凸印有科技棱线，整体科技感十足。顶部柔光罩专利五段式超广角灯效，借由材质交错设计，呈现有宝石形状的镂空导光效果，支持各大厂家主板 ARGB 灯光同步。具体参数为：时序 C32-39-39-84，电压 1.35v，32GB（16GB×2）。

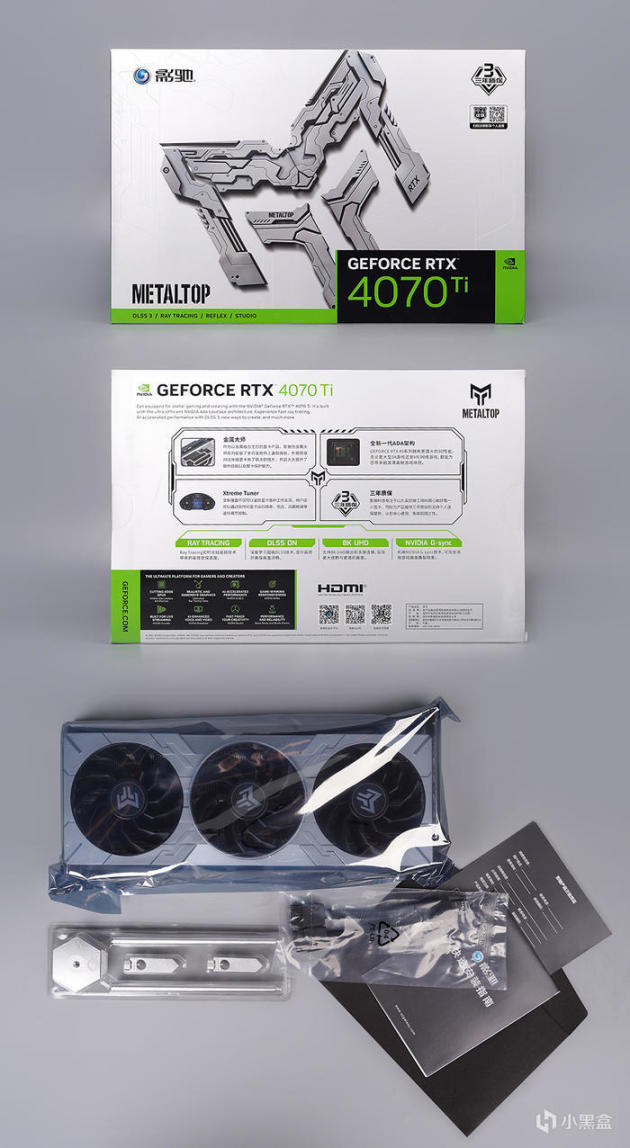

显卡选用的是影驰 GEFORCE RTX 4070TI 金属大师 OC，采用银白色的包装，金属大师系列 LOGO 的机甲风格化造型图案装饰，上沿影驰标志和三年质保及个人送保二维码图标，下沿 METALTOP 产品序列名称，NV GEFOCE RTX 4070TI 图标，标注 DLSS / RAY TRACING / REFLEX / STUDIO 技术应用，里头所有的东西，安装指南及质保卡、显卡本体、一条 16PIN 转 2 × 8PIN 供电线、另附赠有一个铝合金材质的显卡支架。

GEFOCE RTX 4070TI 采用 AD104 核心，60 组 SM 单元，CUDA Cores 数量 7680 个，L2 缓存 49152KB，晶体管数量为 358 亿个，显存 12GB、192bit、21Gbps 速度、504GB/s 带宽的 GDDR6X 显存，而这款 RTX 4070TI 金属大师 OC，则为 2310Mhz 基础频率，2655Mhz 加速频率。

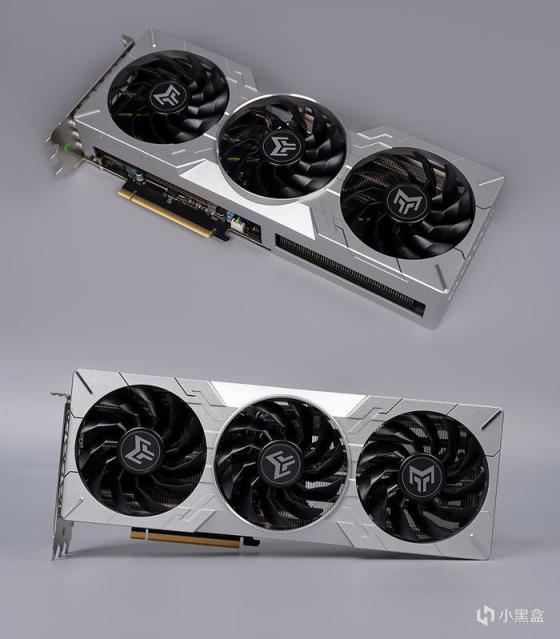

显卡采用的是一体压铸铝合金材质，金属感十足的银灰色，外观不同以上代的圆润，这代造型方正刚硬，表面辅以不规则的几何与交叠线条修饰，以宇宙魔方为灵感，呈现出错落有致的美感，细节之处做了 CNC 高光高亮处理、金属材质增加产品质感的同时，亦可起到被动散热的效果，提升散热效能，配备 3 个 102mm 超大净霜风扇，三折扇叶设计提供更强风力和更大风量。

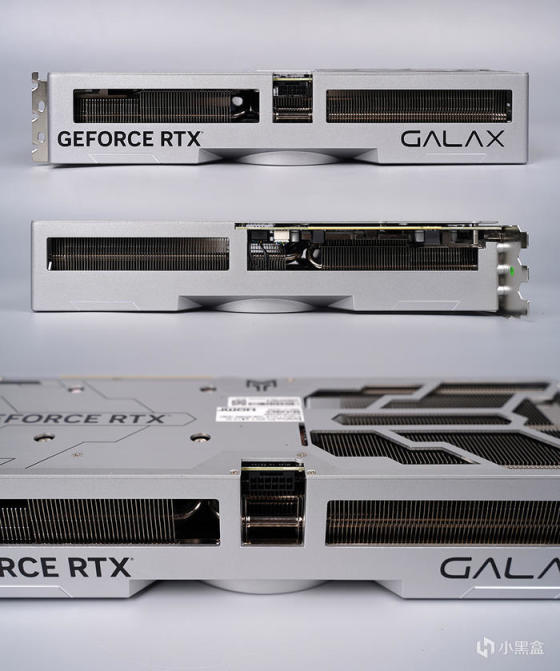

显卡尺寸，官标 311 × 125 × 60mm（含挡板），323 × 1140 × 60mm（不含挡板），接近三槽厚度。侧平整的设计，左边 GEFORCE RTX，右边影驰 GALAX LOGO，带有方形的开孔外露鳍片出风散热。中间的 12VHPWR 接口，影驰 GEFORCE RTX 4070TI 金属大师 OC TGP 设计为 285W（MAX 320W）。

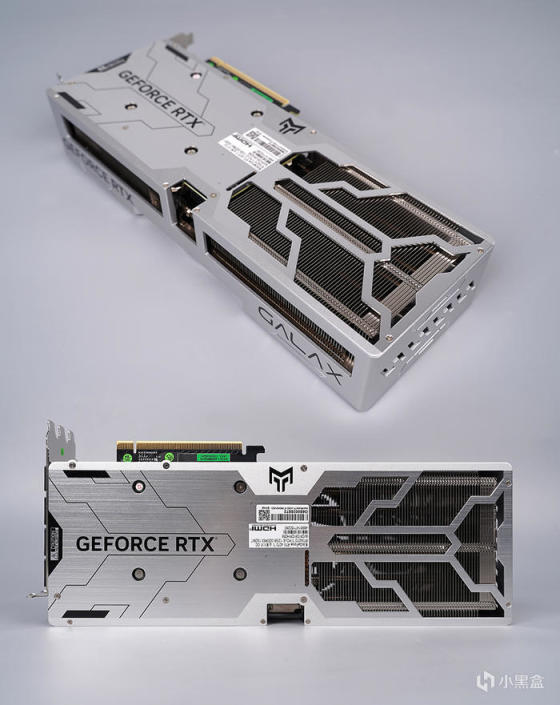

金属背板采用雾面搭配大面积拉丝面工艺处理、呈现不一样的视觉效果，上下 GEFORCE RTX 金属大师 LOGO 示意，辅以金属大师 LOGO 图案线条修饰，对应背板的散热开孔亦是金属大师 LOGO 图案样式，实际 PCB 比散热器短上一截，镂空外露大面积的散热鳍片，通过贯穿式风流增强散热，这样更易于快速的带走热量。

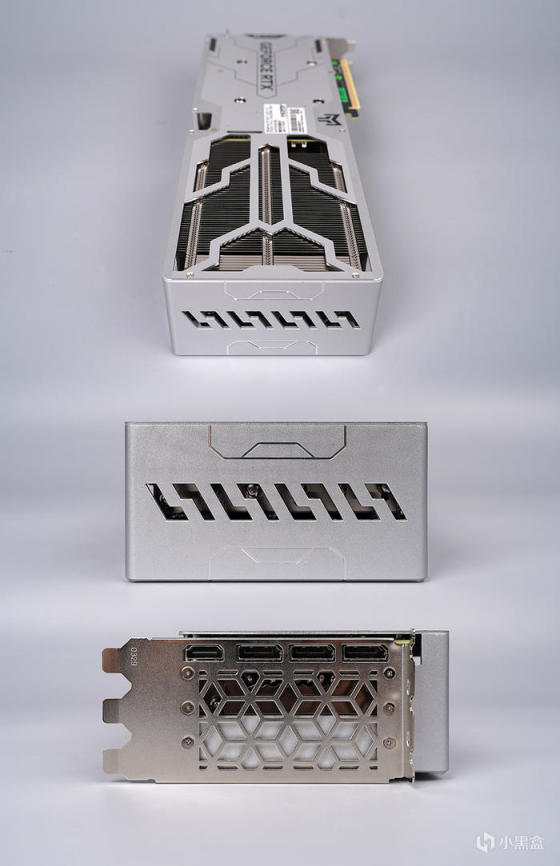

采用 3 PCI 挡板设计，表面镀镍处理，大面积几何开孔，用于增强进出风，对应给到的接口，分别为 3 个 DP 1.4a 接口及 1 个 HDMI 2.1 接口。

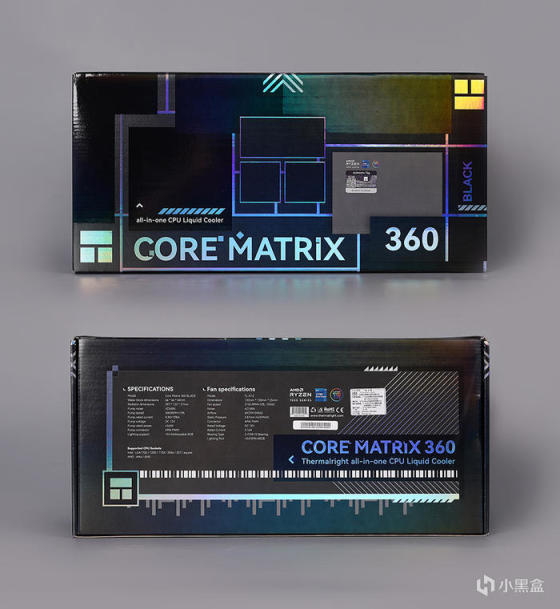

搭配一体式水冷，利民 CORE MATRIX 360 BLACK 一体式水冷，包装的图案呼应其产品的设计语言，另标注有型号等信息，其表面印刷用了大量的 UV 效果，看着颇为的高级。背面则标注产品规格等信息。

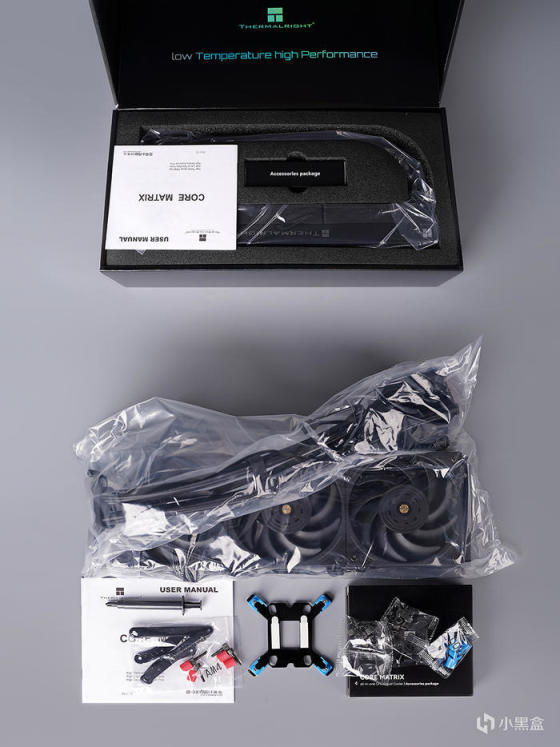

包装里头水冷产品一体式包裹，居中配件盒，边上说明书，看着颇为的简洁明了。附件扣具支持牙膏全家及 AM4/5 平台安装，另附带有一管 TF7 的散热硅脂。

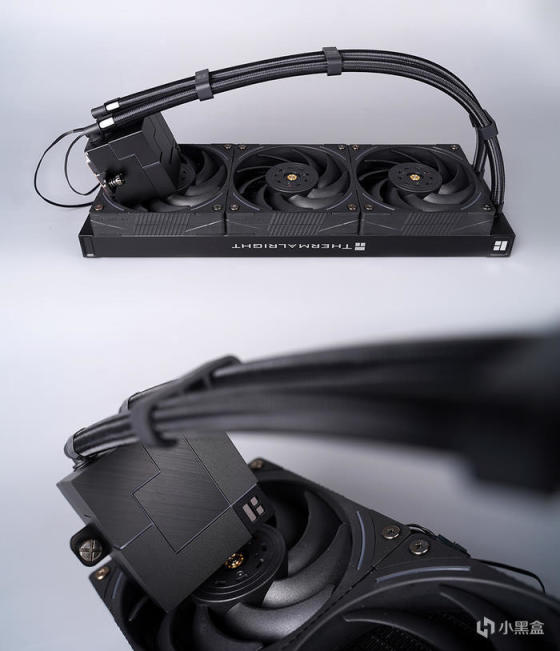

水冷本体采用通体黑色外观设计，风扇预装在冷排上面。冷排侧面带有利民 LOGO 修饰，编织包网的橡胶水管，官标长度 45cm，另管子搭配有塑料卡扣，便于水管的塑性，给到更好的视觉效果。主打外观 MATRIX 矩阵幻视风格，冷头采用全铝合金楔形镶嵌工艺，结合交错层叠的灯光线条光效，有着别具一格的灯光效果。

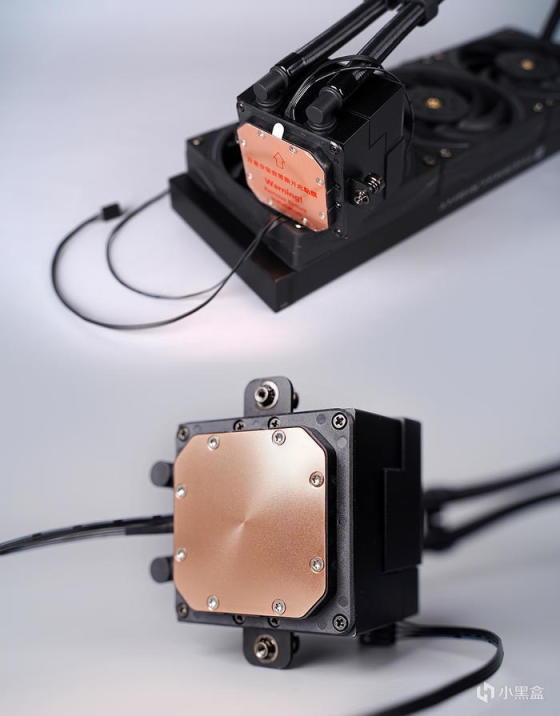

冷头接管位置采用自由旋转设计，内置利民最新的 CORE V1.0 独立水泵架构设计，具备有更高的散热效能及静音表现，官标水泵转速最高 3000RPM+10%，陶瓷轴转子平均 4W 小时无故障，喷射流腔体地热阻卓效导热技术。采用风冷通用的全金属 SS2 扣具安装支架体系，安装更为的方便快捷。

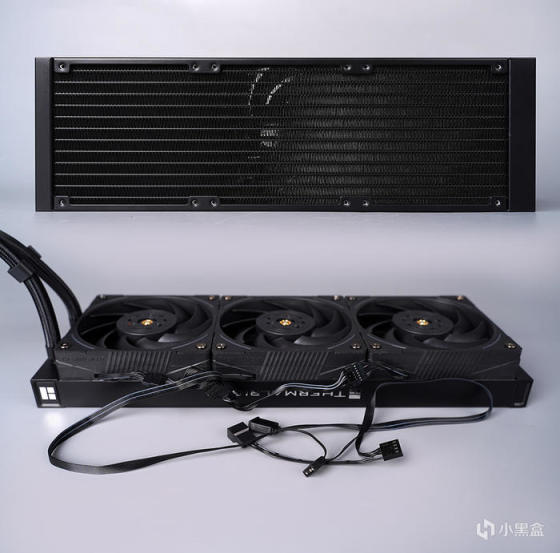

冷排具备有 14 条的水道，做工不错，鳍片十分的整齐，官标厚度 27cm。搭配风扇 TL-K12，采用匹配的灯光线条光效设计，同时具备有不错的性能与静音表现，采用动平衡点胶 2.0 工艺，STABLY-FDB 磁力稳定轴承，可有效减少摩擦和震动，降低运行时声音和延长寿命，此外，水冷标配的风扇为串联接口设计，可大幅减少了理线数量和时间。

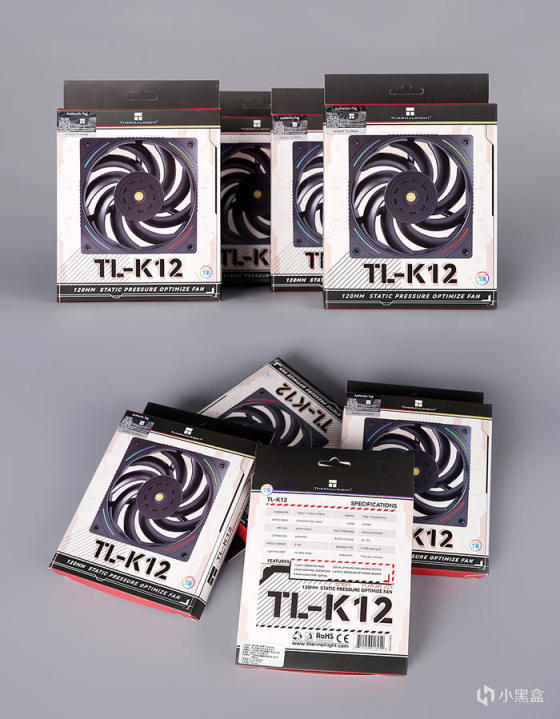

机箱匹配水冷风扇，选用其零售款的 TL-K12 盒装，包装正面带有风扇灯光效果展示，背面参数列表，具体规格：最大转速 2150RPM±% ，噪音 ≤27dBA，最大风量 69CFM，最大风压 2.87mmH20 等。

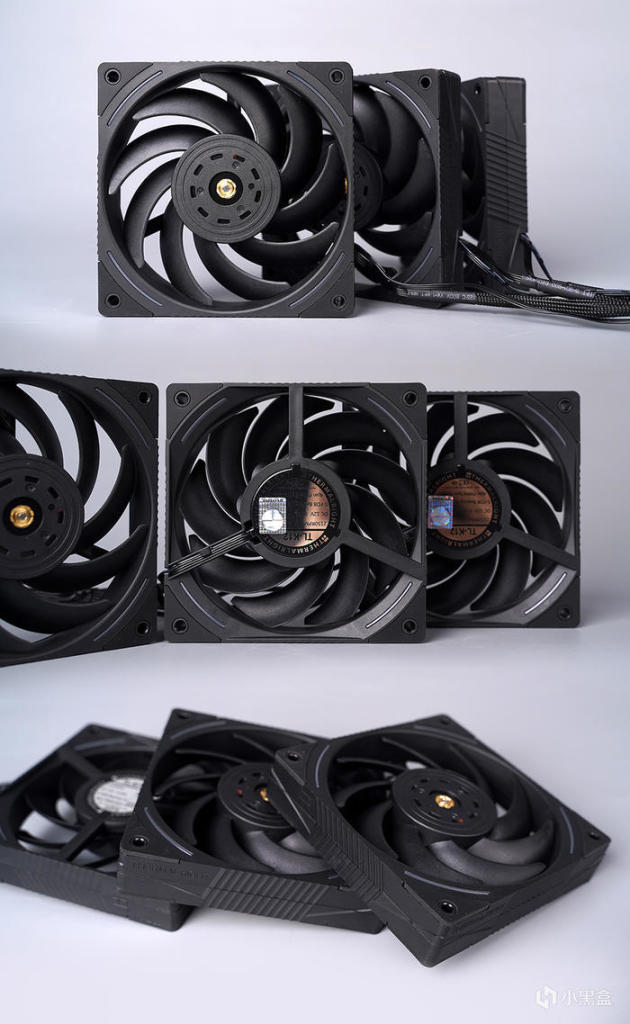

风扇外观，正反面 ARGB 灯带，四角曲线样式，轻度光污染；正反面减震垫，减少振动和噪音；侧条纹修饰，利民 LOOG 示意，增添视觉效果。

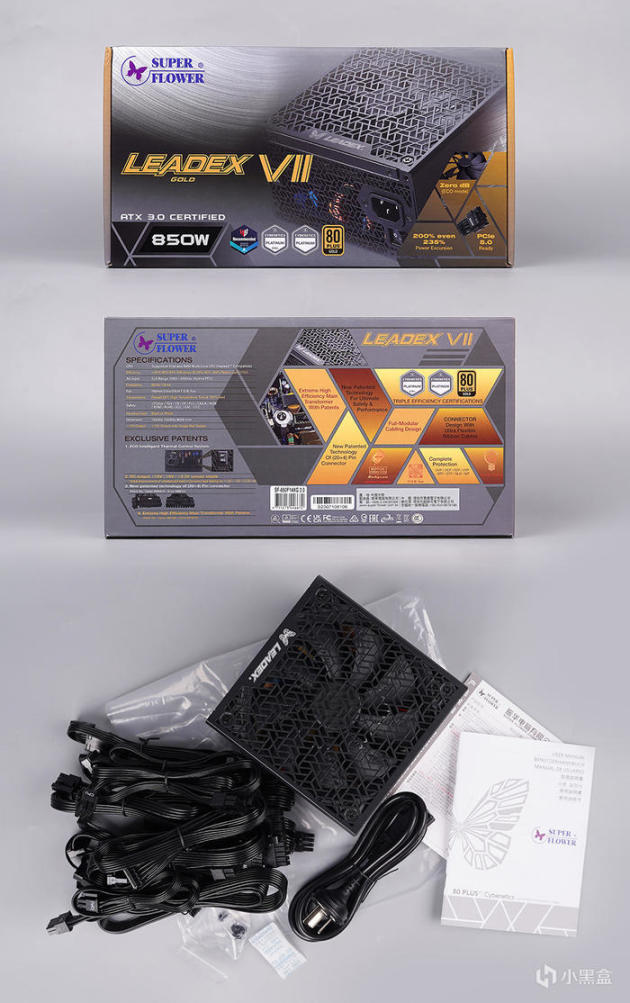

振华 LEADEX VII 850W ATX3.0 金牌全模电源，外包装设计很有视觉冲击力，采用金属灰色，辅以金色搭配，正面电源外观展示，左边型号及认证标识、右边标注、风扇 0dB ECO 模式、 235% 超 ATX 3.0 规范、PCIe 5.0 线材支持，左上角振华 LOGO。背面则为产品具体规格等信息。内附件有说明书、螺丝、模组线、调味包、还有电饭锅线。

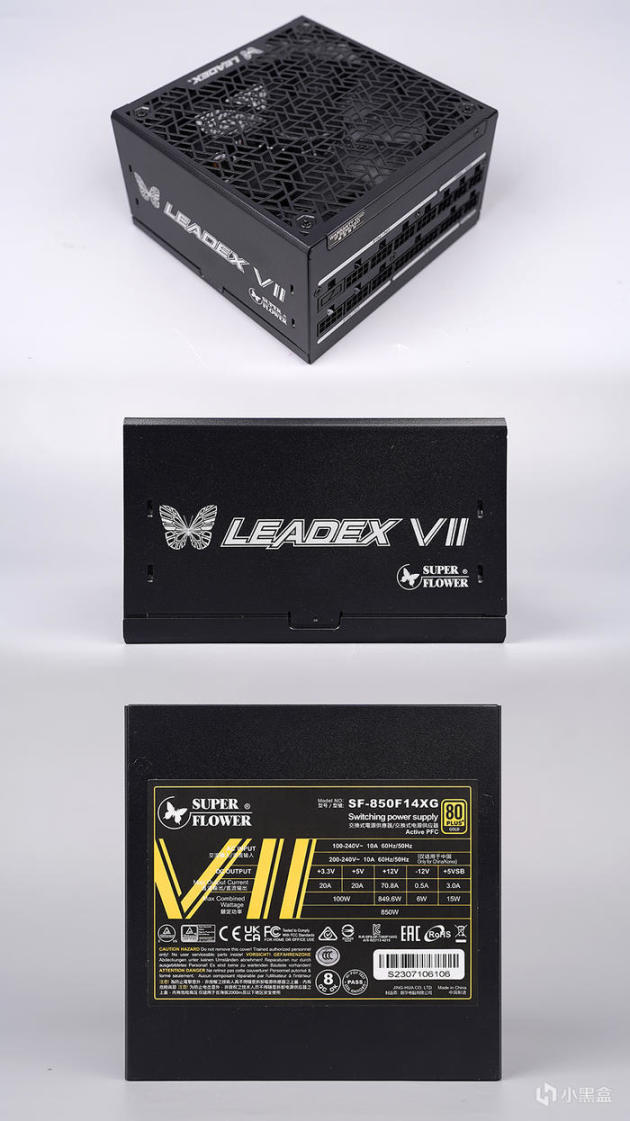

电源采用黑色外观设计，标准 ATX 电源尺寸规格，具体尺寸为 150mm（长）× 150mm（宽）× 86mm（高）。两侧型号 LEADEX VII 及振华 LOGO 图案修饰。一面规格贴标，其中 +5V 和 +3.3V 输出电流分别为 20A，合计输出 100W，而+12V 输出电流为 70.8A ，可提供最大 849W 功率。具备高于 ATX 3.0 规范的 235% 瞬时峰值功率输出以及动态性能下的超载力，通过 80PLUS 金牌认证 Cybenetics （115V & 230V）双重白金等级认证，具备超过 90% 的转换率。

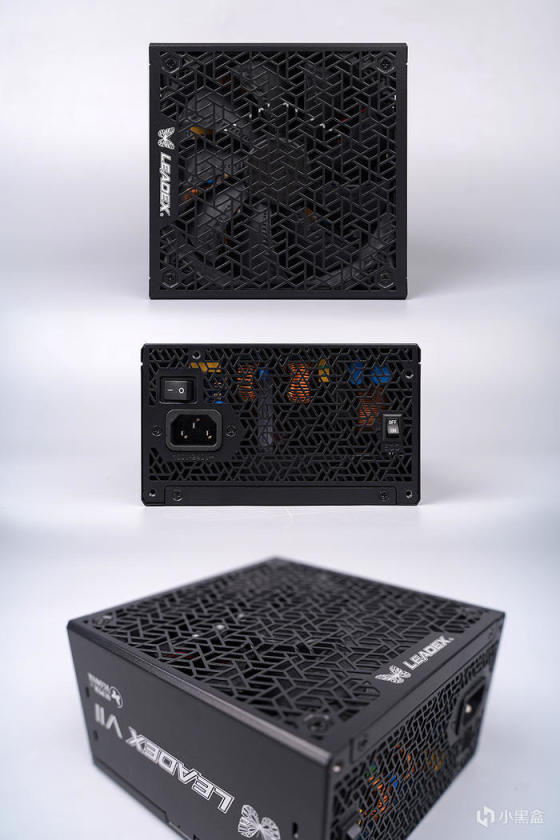

内置 140mm 大扇叶散热风扇，具备有更好的散热表现，另支持＜45% ECO 低负下风扇停转零噪音运行（亦支持根据使用情况，通过机身尾部的开关关闭该项功能）。同时具备有多重保护设计，全日系的电容用料，有着更好的使用体验及稳定表现。

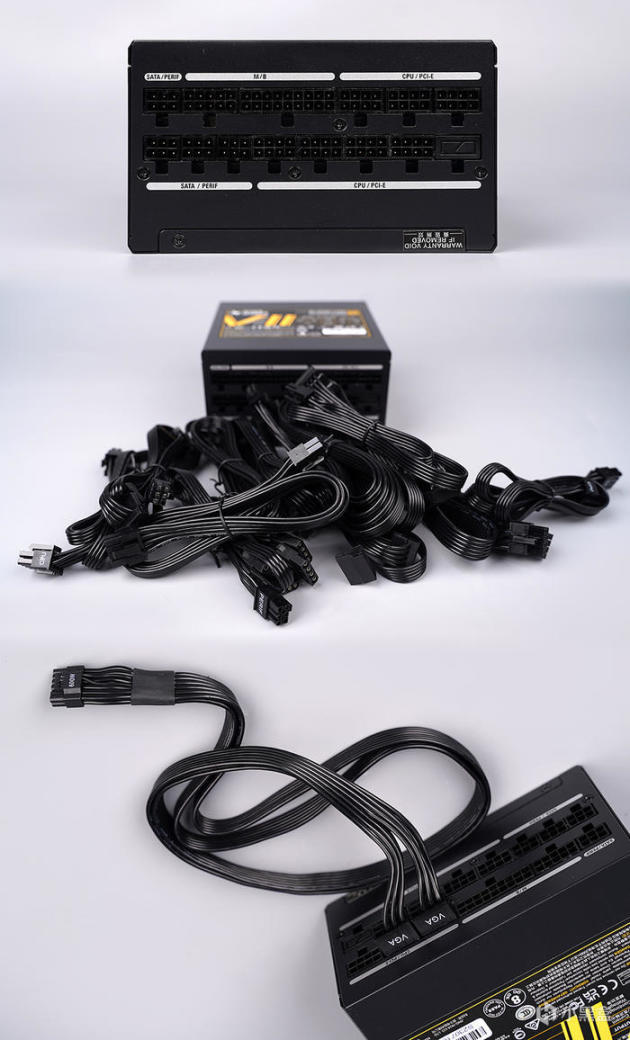

全模组接口：2 个二合一的 24PIN 模组接口、7 个 CPU / PCI-E 模组接口、4 个 SATA 及 FERIF 模组接口，位置搭配有文字的区域示意。搭配黑色柔性扁平化模组线材，采用 16AWG 铜芯线径和合金铜端子制成，可支持高达 600W 功率输出，符合 PCIe 5.0 规范，为此 12VHPWR 连接线，采用的是更为成熟稳定的双 8PIN 方案，避免该接口所带来的不稳定状况发生。

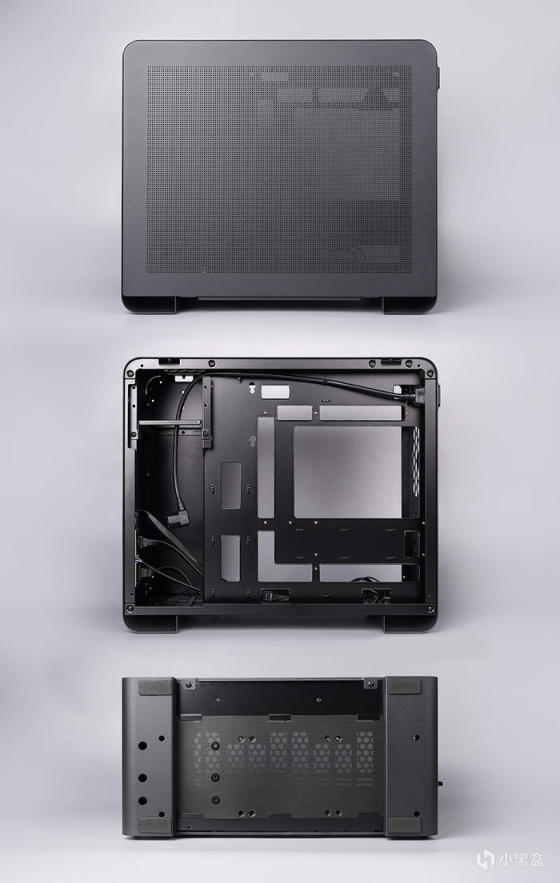

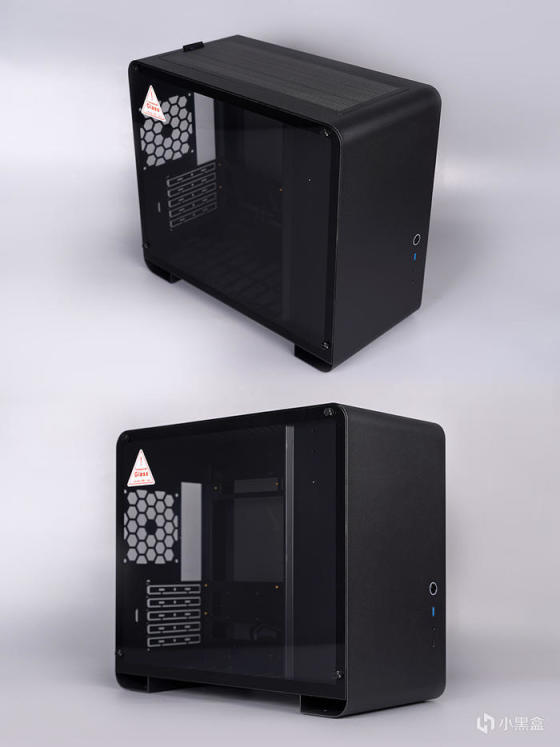

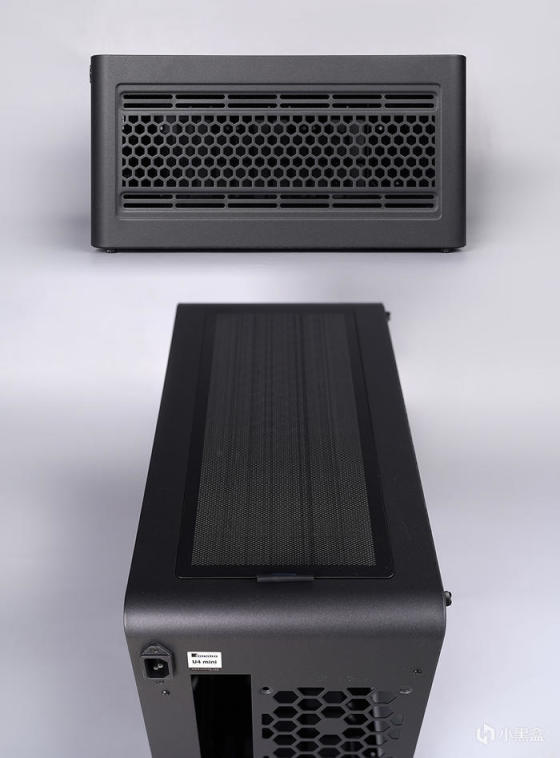

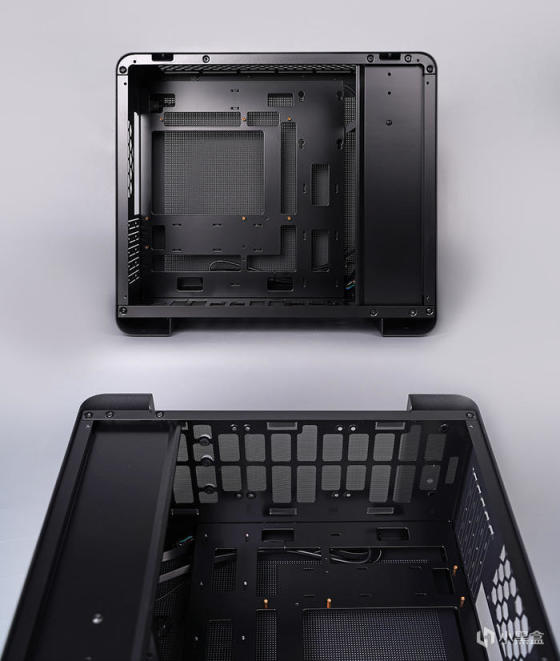

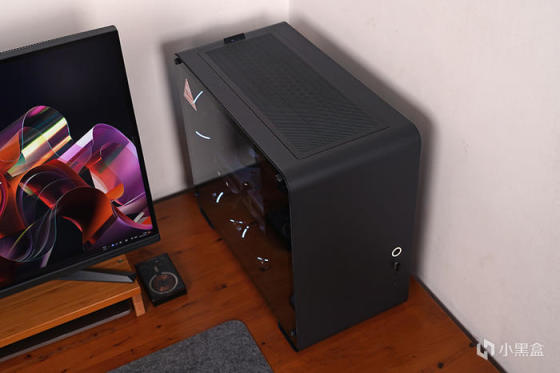

最后看看乔思伯 U4 Mini MATX 机箱，具体尺寸：440×222×385mm，采用通体黑色设计（另有纯白款可选），外观采用一体式的弧形面板打造，具备圆润的造型特点，看着会比较的时尚。机箱左侧依旧是喜闻乐见的钢化玻璃侧板，右侧则采用了 MESH 网孔面板，为了是让其实现面板左右互换的特点，让玩家在展示与散热两种需求上自由选择。

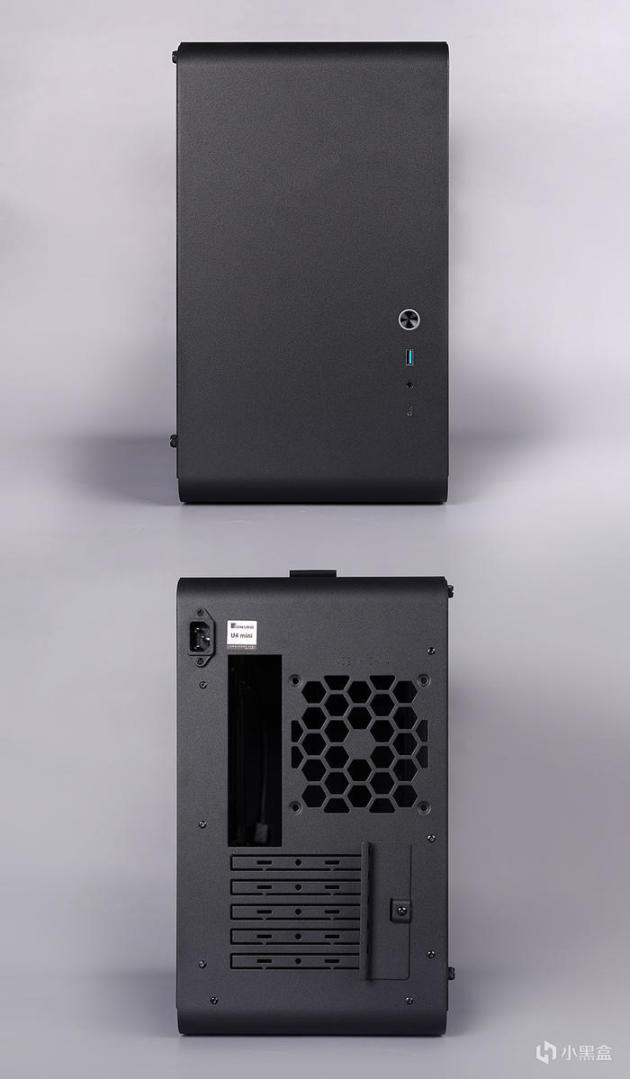

机箱整体非常的简约，外观没有过多的元素设计，只有 I/O 模块，给到有一个开机按键（光圈设计，带有电源及硬盘指示灯功能）、一个USB 3.0 接口、一个音频输出输入、一个 Type-C 接口。机箱尾部，上沿一个 120 风扇排风安装位，边上电源接口、5 个 PCI 安装位，这里值得一提的是挡板为一次性拆装设计。
