質感全金屬無光小主機—微星B760M+影馳4060+abee M19 裝機分享

前言

對於小個頭的主機，特別是有質感的總是愛不釋手，例如abee系列，曾經abee幾乎對於ATX寥寥無幾款，所以abee大都關注其ITX和MATX，現在國產之後則個性張揚了許多，但其依然秉承對質感的追求，此次使用的就是abee AS Enclosure 系列最新的M19，一款MATX小機箱，19的意思應該就是19L吧，它尺寸爲348x162x340mm的長寬高，上下蓋採用5mm鋁合金材質，外部鋁面板2.5mm厚度，內部主機架1.5mm，同時上下鋁板可互換形成倒置結構；而且設計了幾何多邊形的外觀，立體效果非常強，特別是前面板的雙向90°拉絲工藝和中間的磨砂材質形成了一面三重工藝的設計追求。M19具有藍色和銀色兩款，這次選用了銀色也是爲了真實還原鋁合金原色。它支持最大300mm長度的顯卡，CPU散熱支持240水冷或133mm的風冷，電源最大支持SFX-L規格也是照顧到機箱的緊湊寬度。

這次的裝機配置上使用了微星MAG B760M MORTAR WIFI 迫擊炮主板，它採用微星第三代鈦金電感和12相75A規格的供電，配合雙8P的CPU供電接口應付即將到來的14900K也是沒有問題的，而此次搭建的無光小主機使用了13700KF，散熱採用的是abee APEX PLUS i240無光鋁合金水冷，240冷排下可達到400W TDP。使用的顯卡是來自影馳的4060金屬大師OC，銀色鋁合金機箱搭配銀色的金屬大師，渾然一體。使用的內存也是無光的，來自宇瞻的NOX 暗黑馬甲 DDR5 6400套裝。固態硬盤是使用8通道羣聯PS5018-E18主控的影馳HOF EXTREME 1TB。電源爲SFX規格小鋼炮來自海韻的全日系電容、第4代數字IC溫控技術、新一代製程工藝和10年質保的SGX-750。最後爲了照顧整體散熱均衡，底部加裝3把利民TL-B8進風，尾部加裝2把利民TL-B8出風，並都限速1000轉靜音的目的。

配置清單：

C P U：英特爾（Intel） 13代酷睿 i7-13700KF 處理器

主板：微星（MSI）MAG B760M MORTAR WIFI 迫擊炮

內存：宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

S S D：影馳（Galax） HOF EXTREME30 PCIE4.0 1TB SSD 固態硬盤

顯卡：影馳（Galax） GeForce RTX 4060 金屬大師 OC

電源：海韻（SEASONIC） SGX-750 金牌SFX小電源

風扇：利民（Thermalright）TL-B8

散熱：abee Apex Plus i240 一體式CPU水冷散熱器

機箱：abee AS Enclosure M19 銀色全鋁機箱

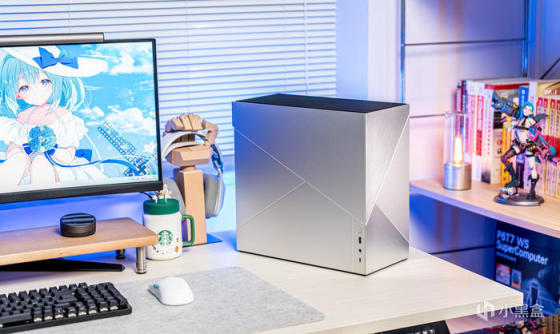

整機展示：

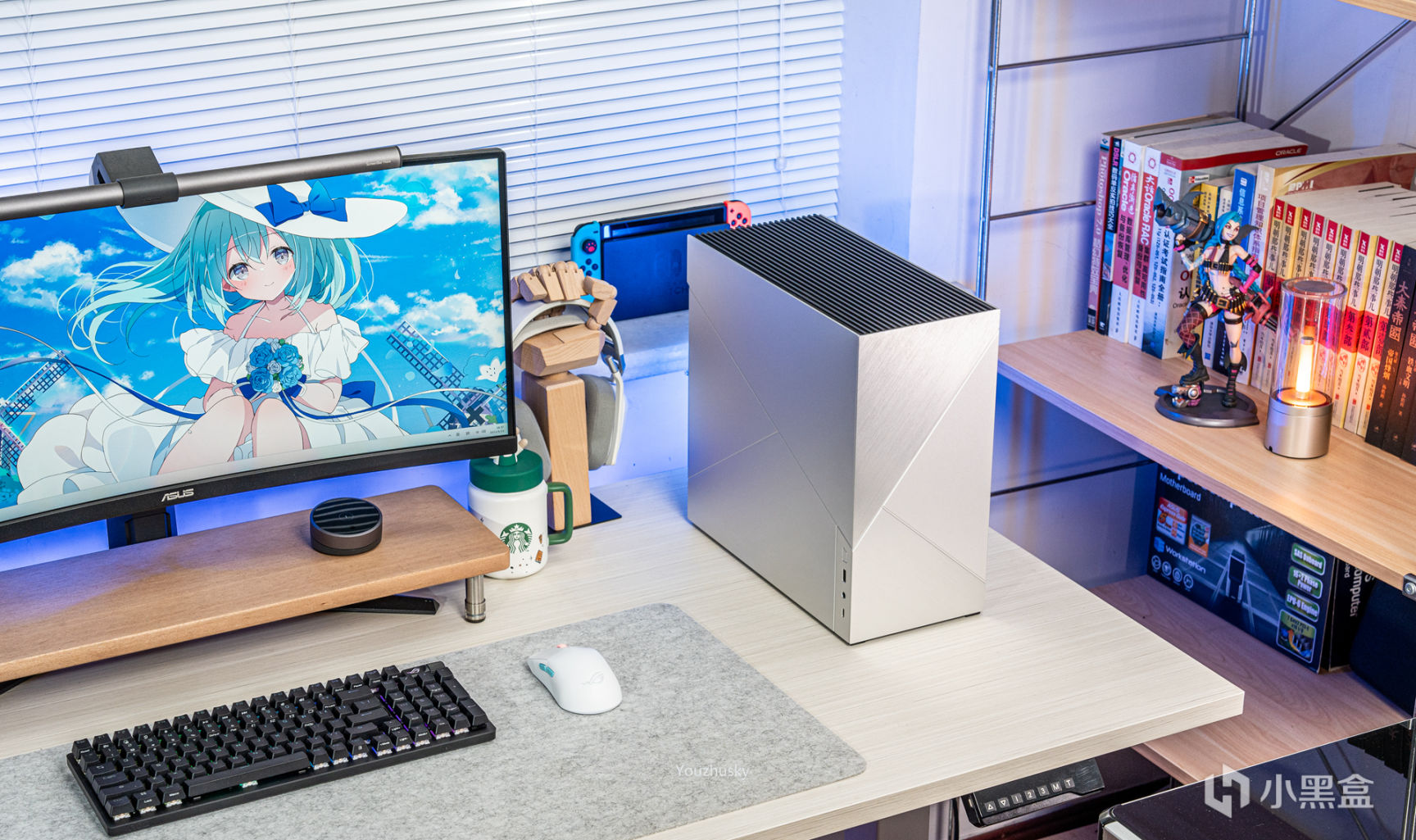

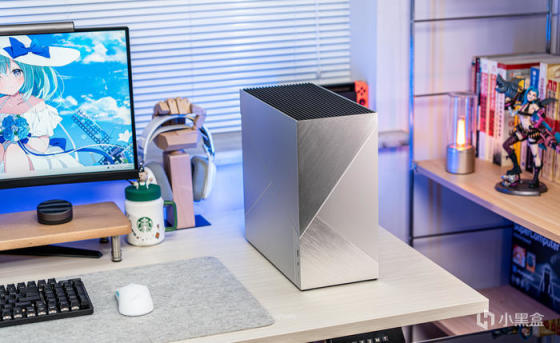

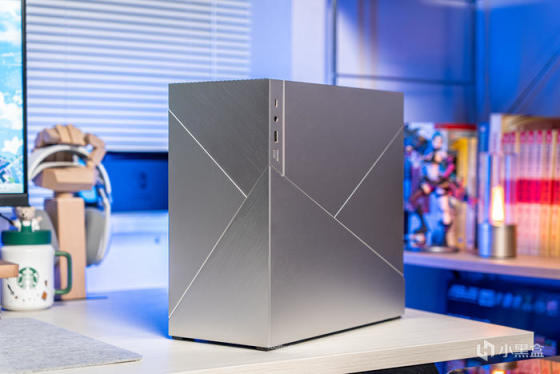

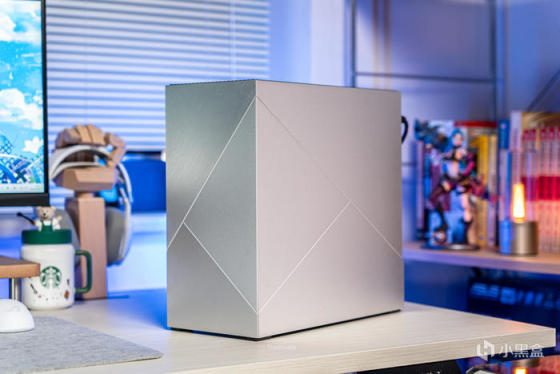

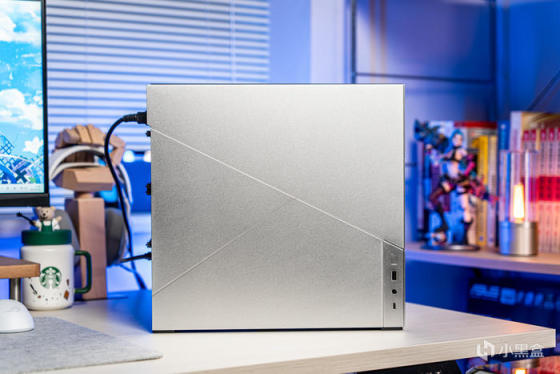

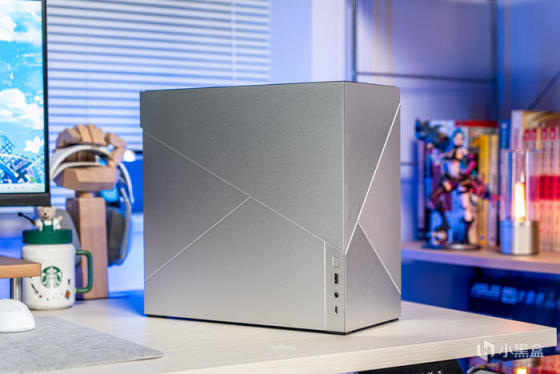

整機鋁合金外觀製造工藝，特別是前面板特點鮮明

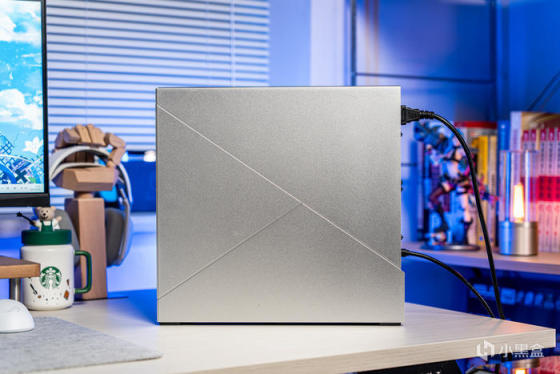

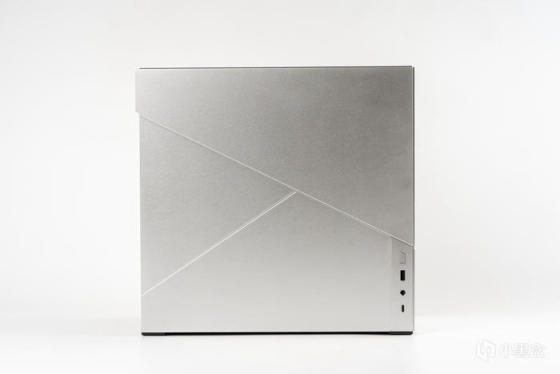

前面和側面兩個斜切線條

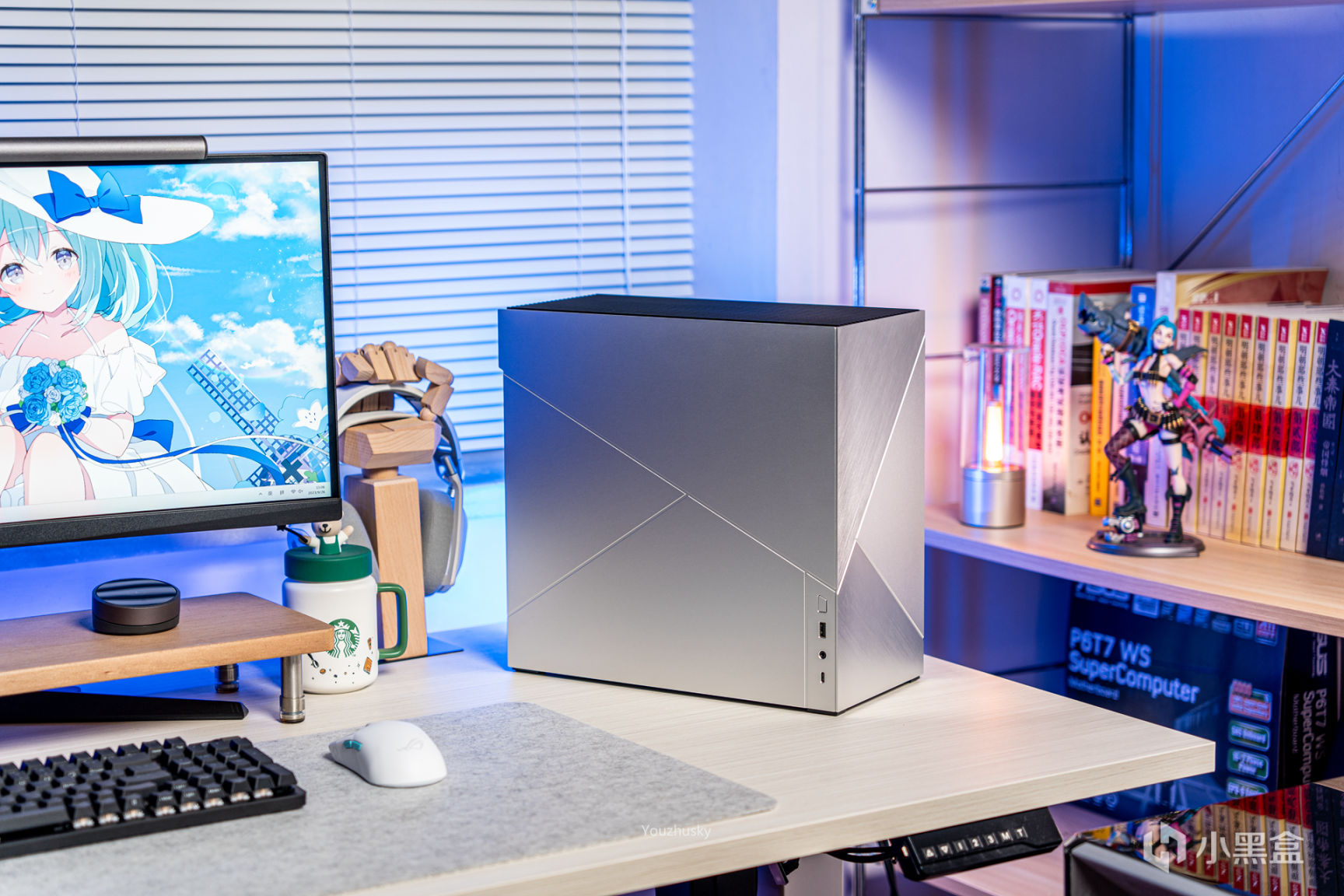

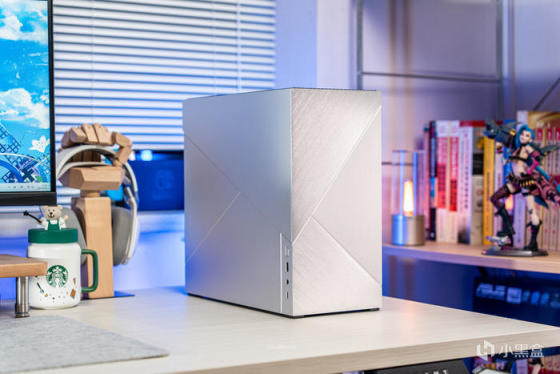

整機45°幾何多邊形外觀

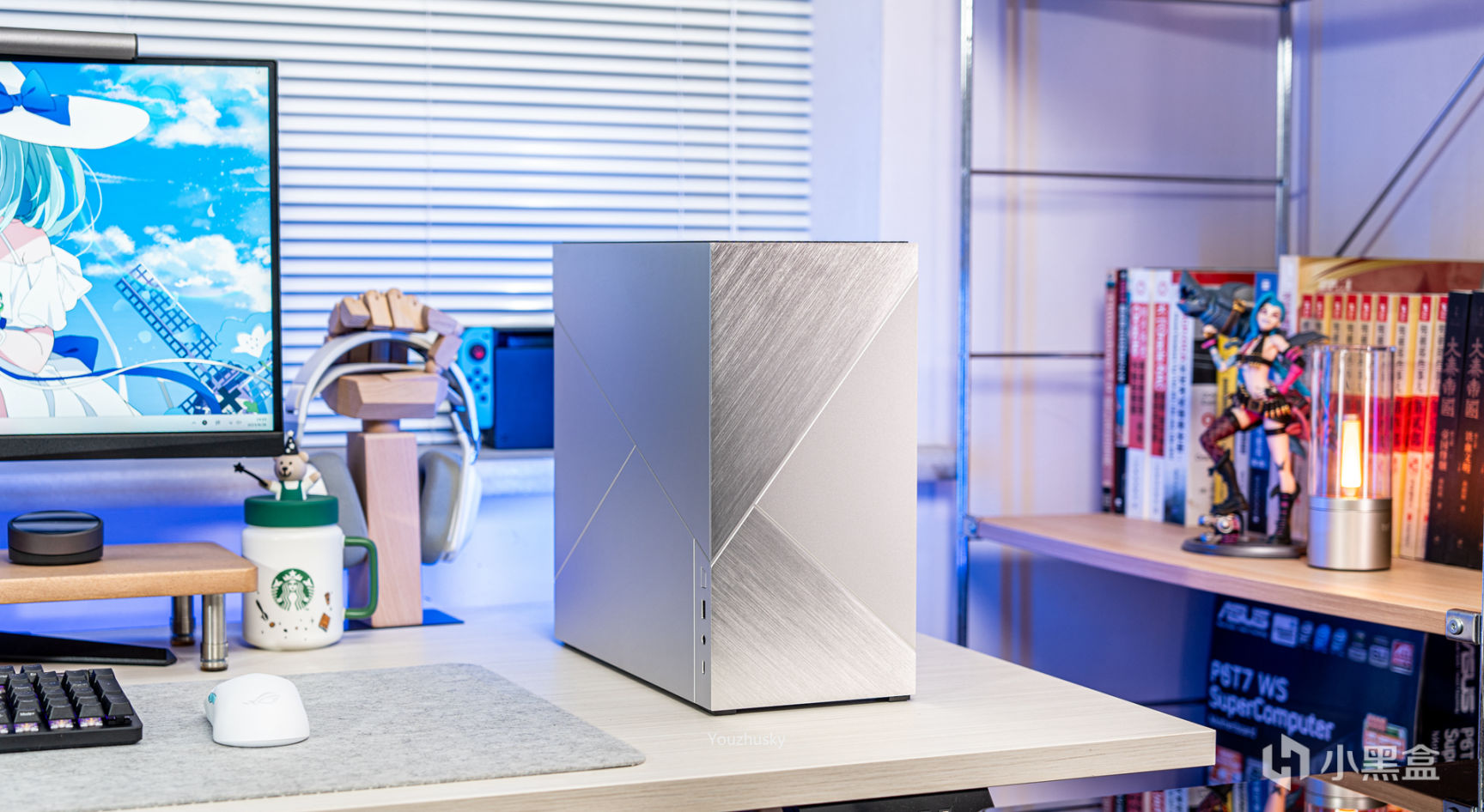

90°側面的主機

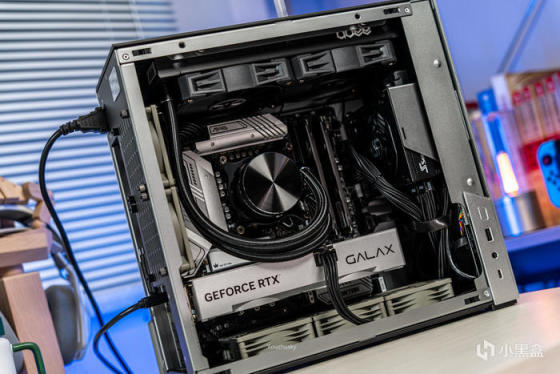

打開免螺絲的側板看內部配置，都是無光組件

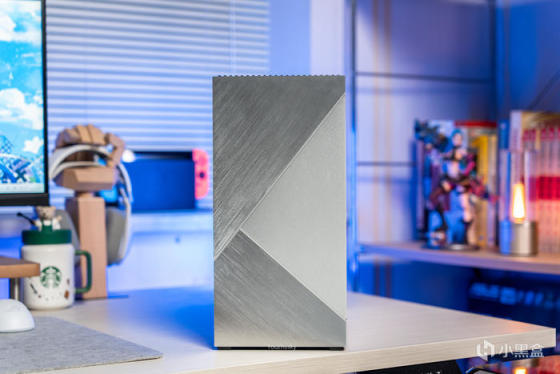

前面板的雙向90°拉絲工藝和中間的磨砂材質形成了一面三重工藝的設計

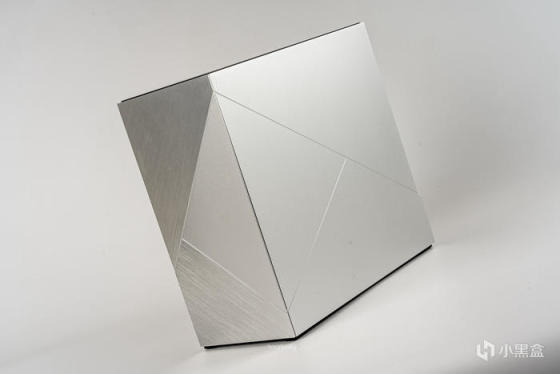

幾何多邊形的外觀，立體效果非常強

此45°向的效果像是正面一個正方形

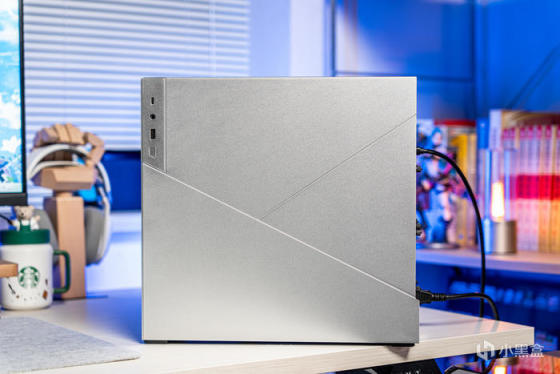

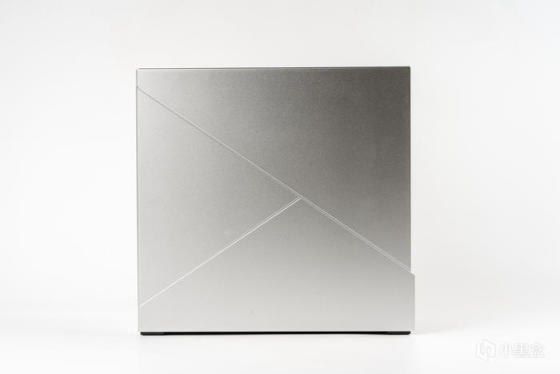

背板與左側板形成了對向設計

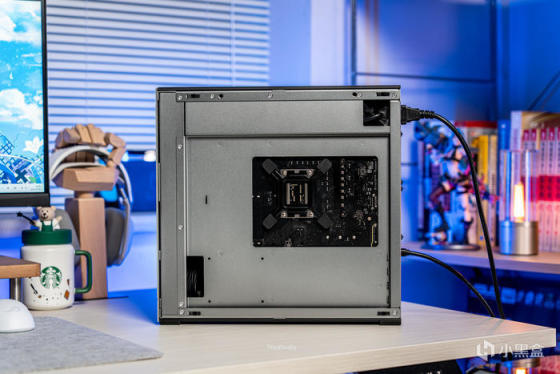

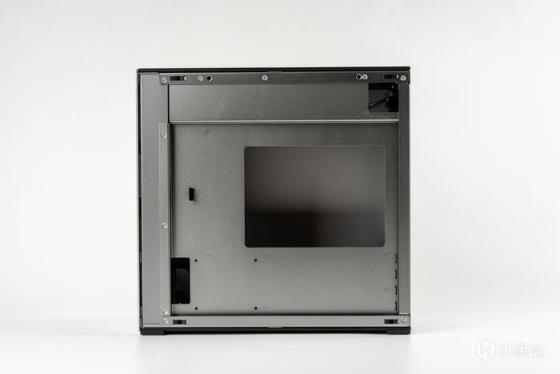

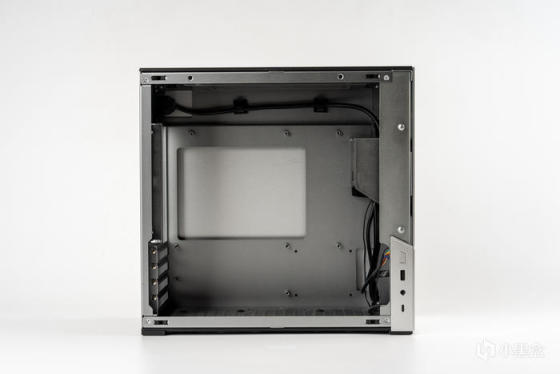

打開背板，內部空間不大，只有三個孔位

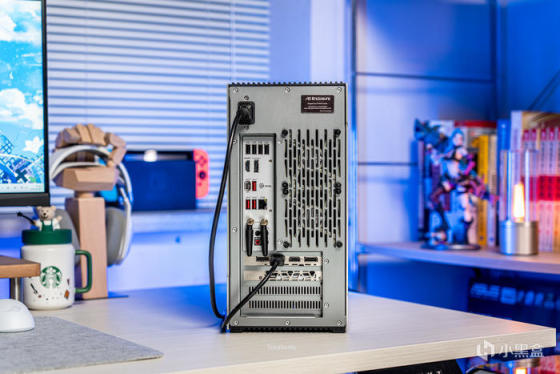

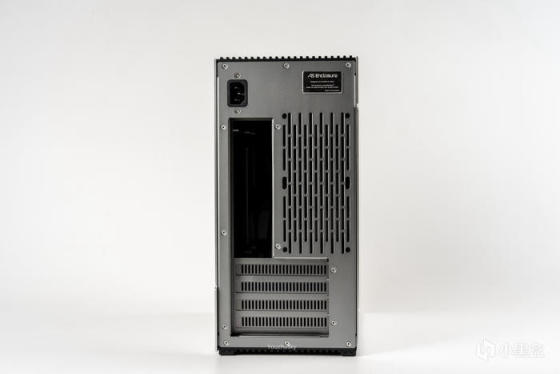

整機的尾部標準MATX上置冷排設計

幾何多邊形的立體視覺

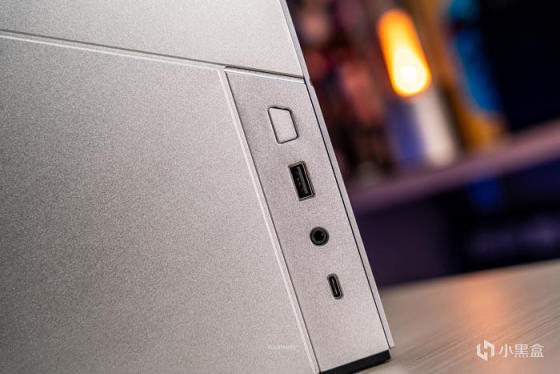

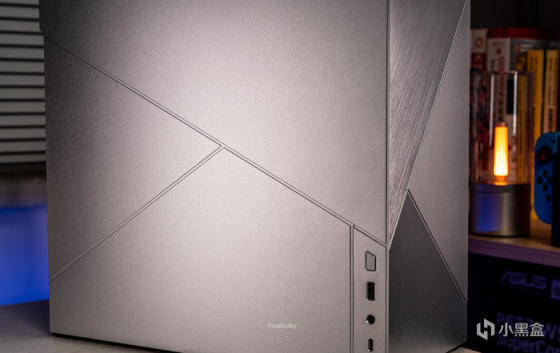

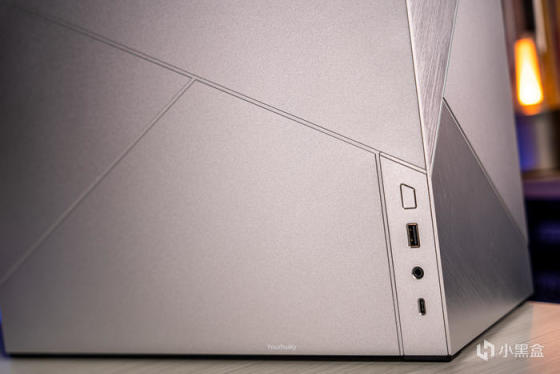

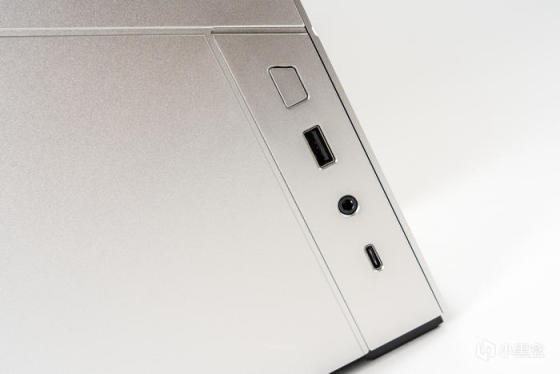

側板邊上的前置IO，依次爲開機鍵、USB3.0、MIC和SPK二合一音頻接口、一個USB3.1 TYPE-C接口

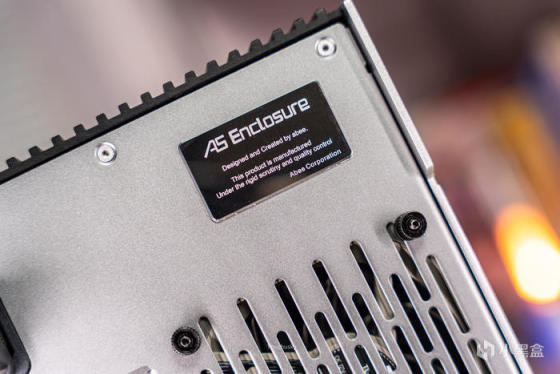

整機尾部頂上的abee電鍍金屬銘牌，AS Enclosure系列

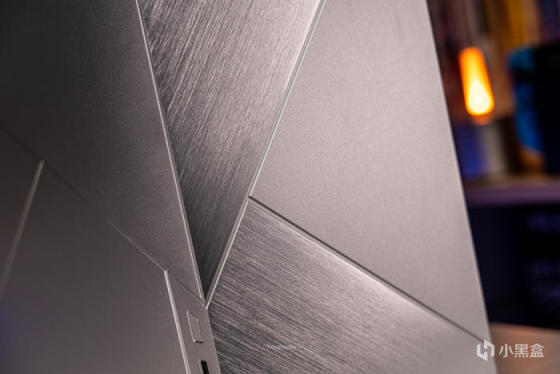

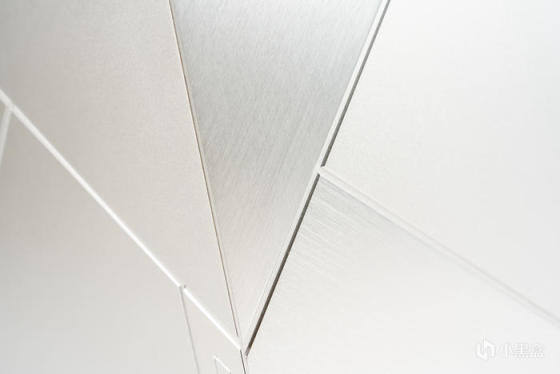

垂直90°的雙向拉絲

側板上的兩條開槽設計

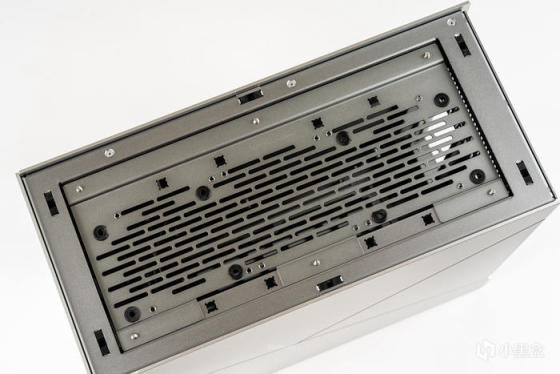

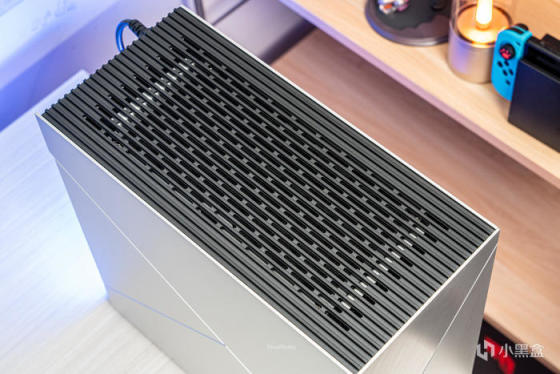

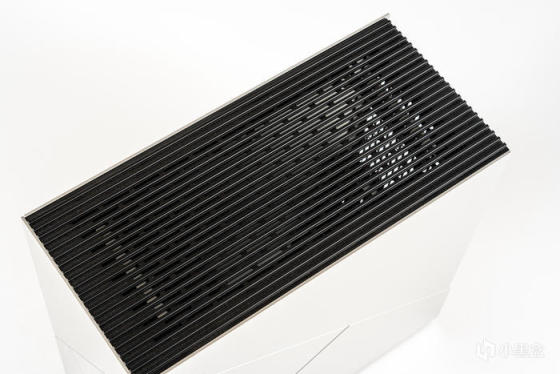

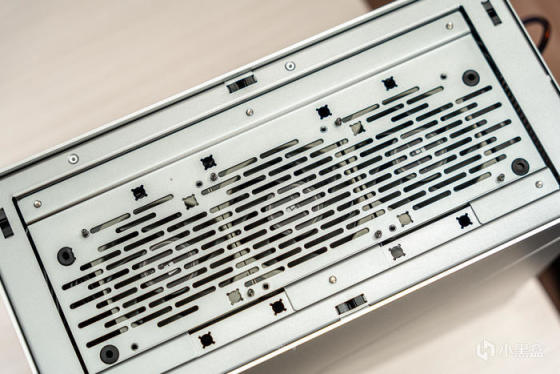

頂部的5mm厚度面板做了平行開槽的散熱設計

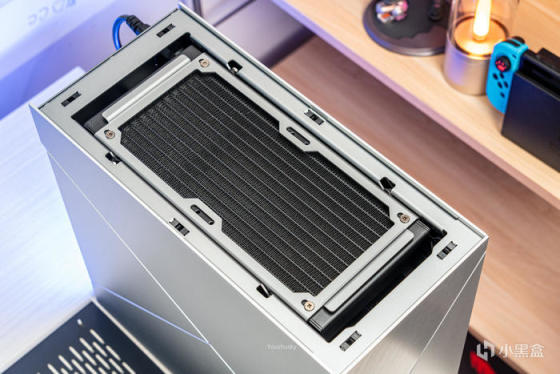

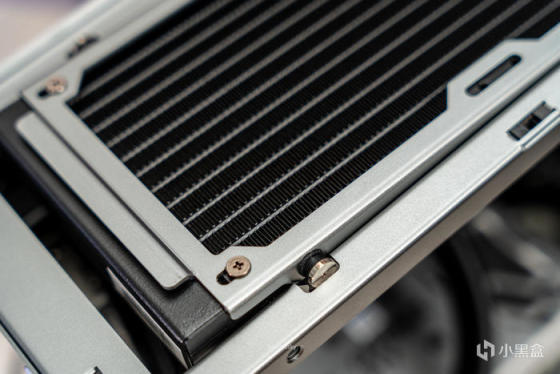

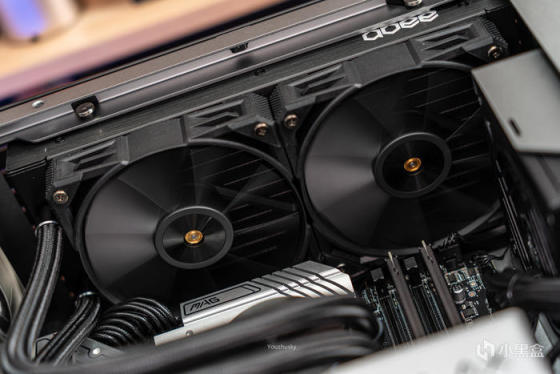

可拆卸240冷排架上的abee APEX PLUS i240水冷，開窗式方形冷排鰭片非常工整，關鍵是水道與鰭片接觸面積增加300%使得熱量加速傳遞，240規格下400W TDP的大設定

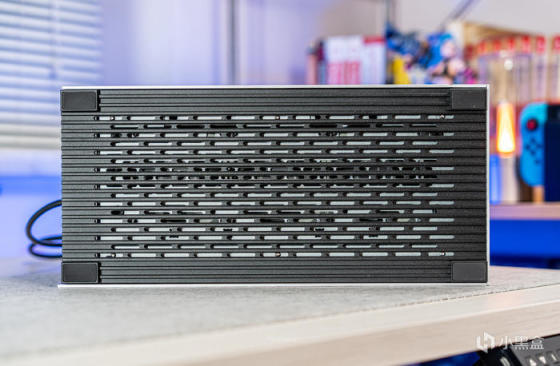

底部5mm面板與頂部一致的設計，只是多了四個腳墊

底部有3個8cm風扇位，安裝了3把利民TL-B8

頂板與底板除了四個腳墊外都是一致的，所以可以互換，讓整機變成了RTX倒置結構，也一樣可以使用

安裝完側板後的RTX倒置狀態

RTX倒置狀態也可以作爲左側位的桌面佈置

上下頂蓋安裝回正位，側面展示整機的內部

側面俯視的整機

abee APEX PLUS i 240 無光一體水冷

冷排側面有abee的logo，風扇也是abee自家的雙滾珠1800RPM冷排風扇

頂部冷排支架有四個帶橡膠保護的劃扣安裝

冷頭爲全鋁CNC，內部三相六級馬達電機，銅底採用172片間距0.2mm的超薄鰭片設計

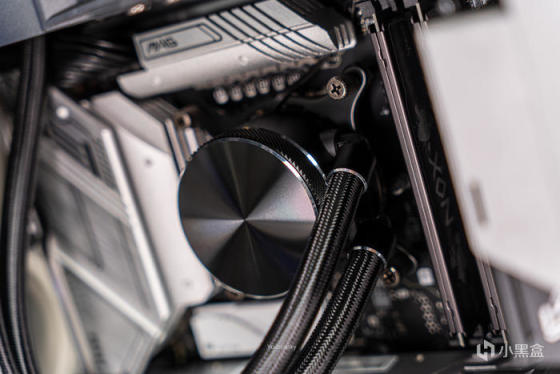

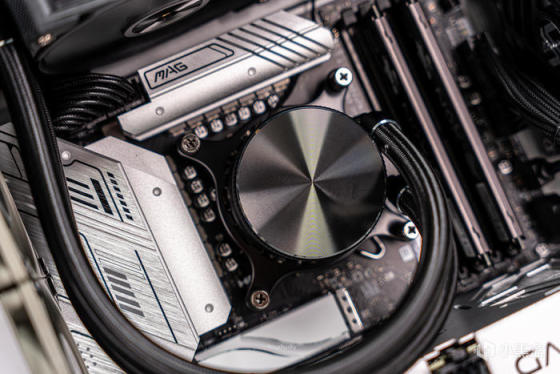

金屬質感和支持360°24波段阻尼彈簧的旋鈕頂蓋

主板也是鋁合金原色的風格的微星MAG B760M MORTAR WIFI 迫擊炮，12+1+1相供電規格

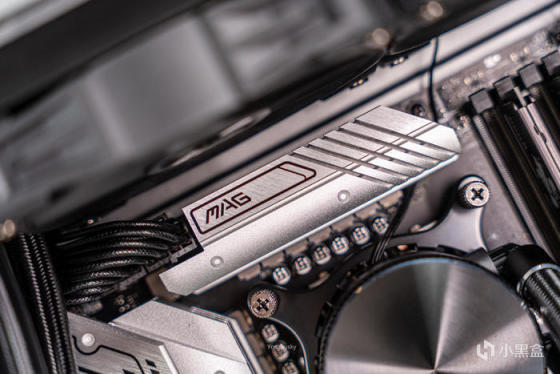

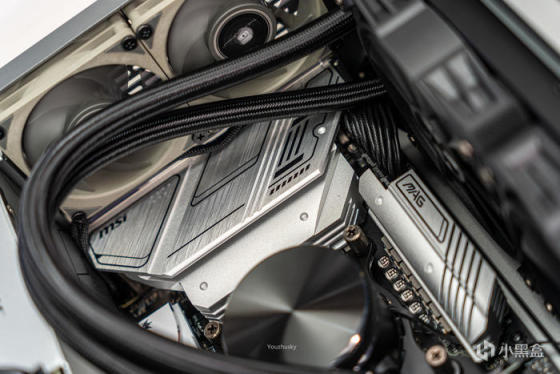

頂部供電散熱上的MAG標

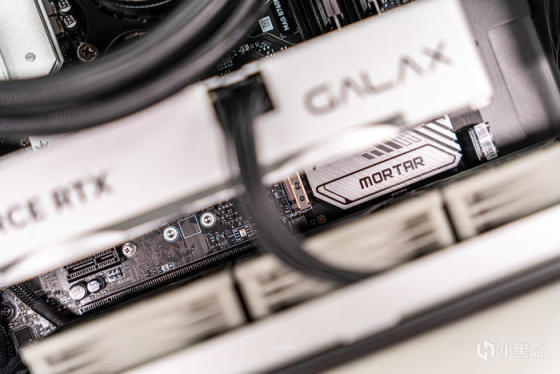

主板供電散熱上的MORTAR

顯卡也是無光的影馳4060金屬大師OC，全金屬的滿滿質感

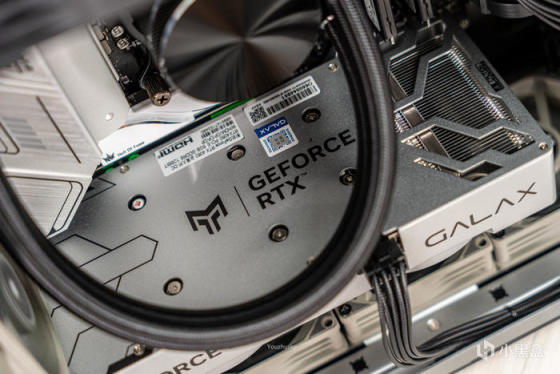

顯卡背板也是全鋁合金

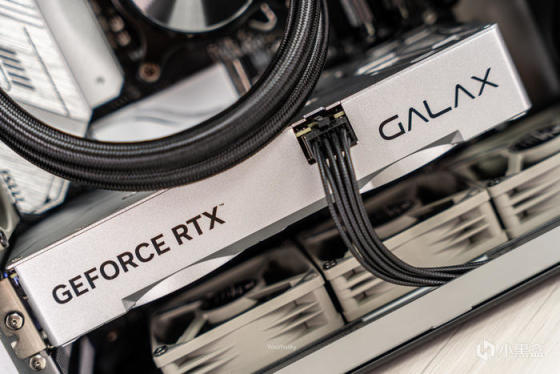

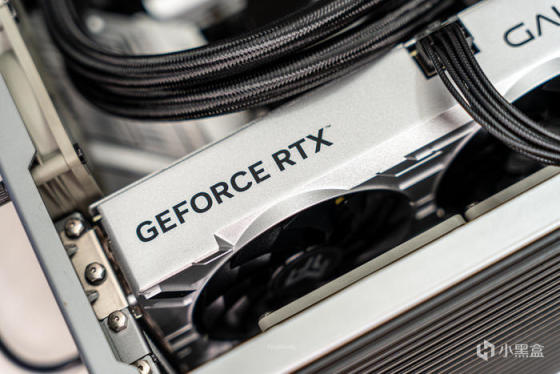

GEFORCE RTX

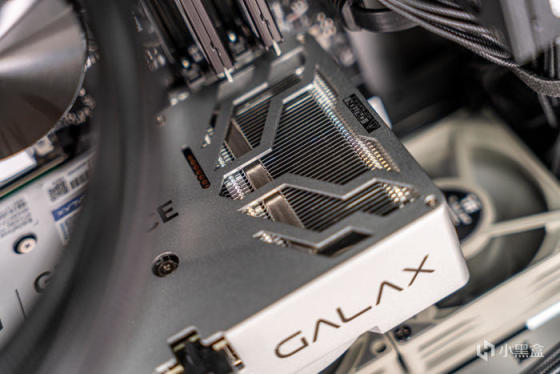

4060金屬大師OC顯卡尾部的貫穿通風，側面也是全通風設計

固態硬盤是8通道羣聯PS5018-E18主控的影馳HOF EXTREME 1TB，散熱全鋁合金的白色塗層

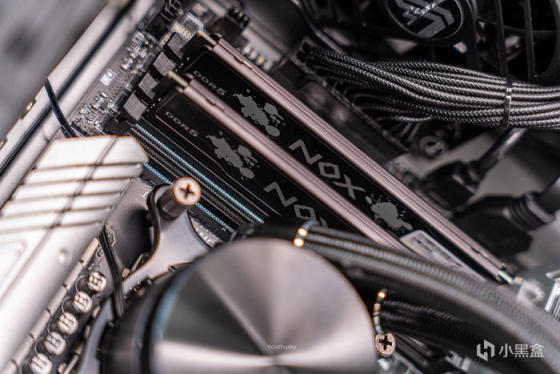

內存也是無光，來自宇瞻的NOX 暗黑馬甲 DDR5 6400 32G套裝

低調潑墨意向的內存裝飾，但其採用了海力士A-die顆粒，耐心調教還能超頻

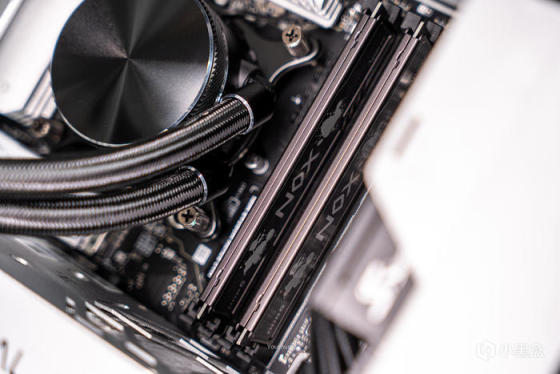

暗黑馬甲的頂部無光設計非常低調

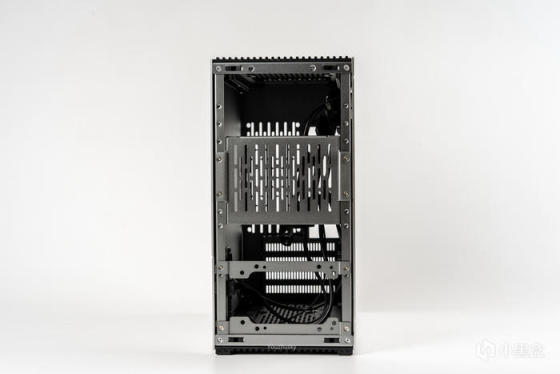

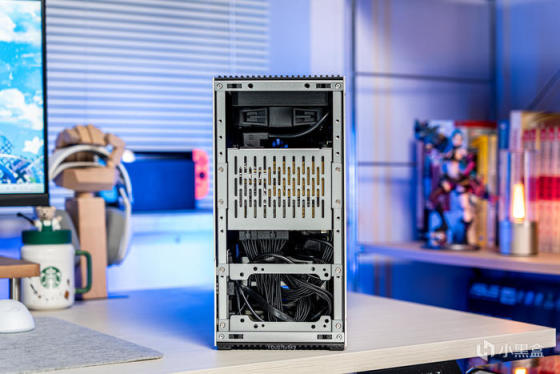

前面板也是無螺絲的碰珠快拆設計，打開後可見內部中置的海韻金牌小電源SGX-750

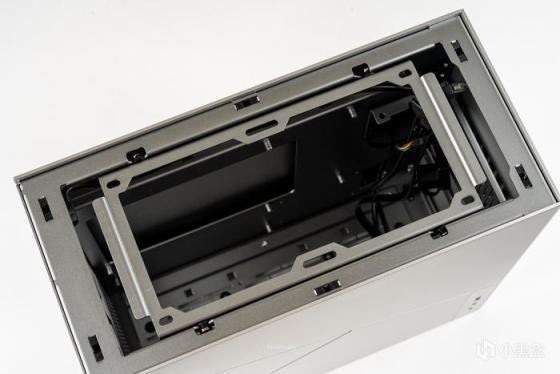

SGX-750爲全日系電容、第4代數字IC溫控技術、新SMD製程工藝、提供了10年質保；機箱的支架可高低四檔調節

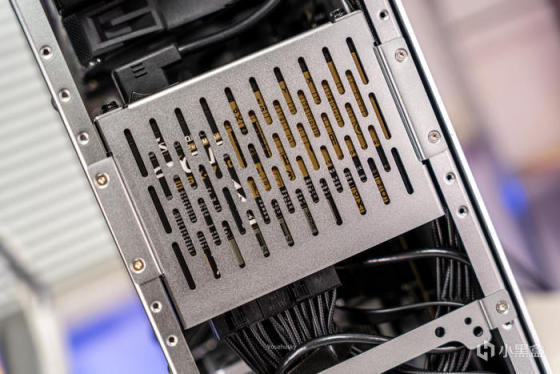

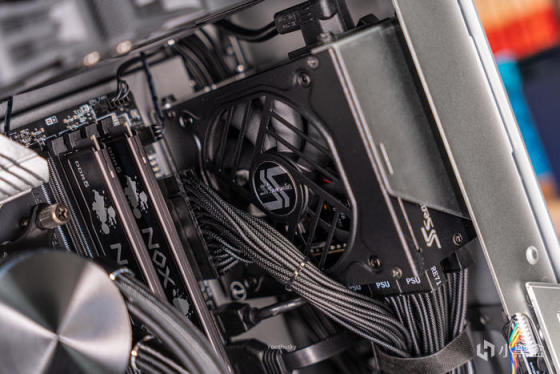

從側面看內部的海韻SGX-750進風口上的海韻logo

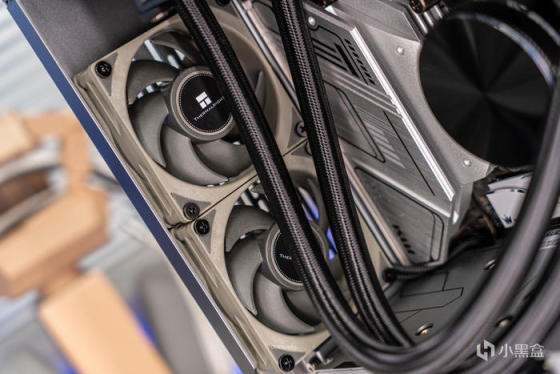

尾部2把出風的利民TL-B8也是無光風扇

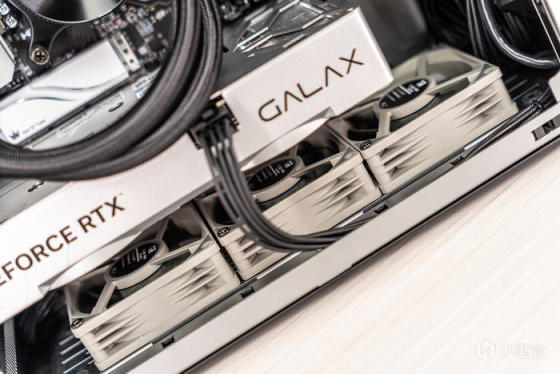

三把安裝底部作爲進風風扇的利民TL-B8

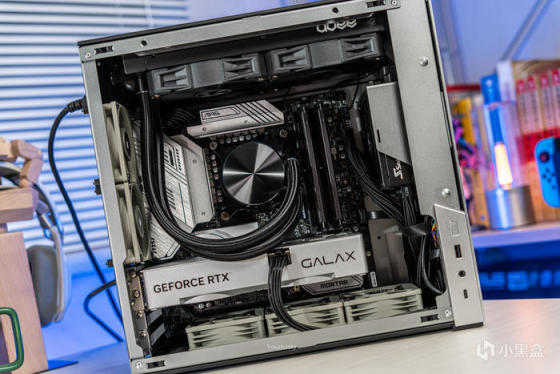

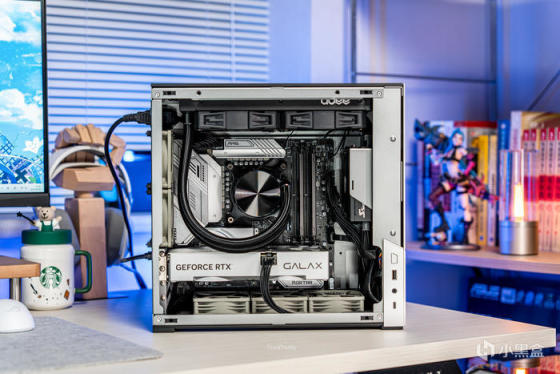

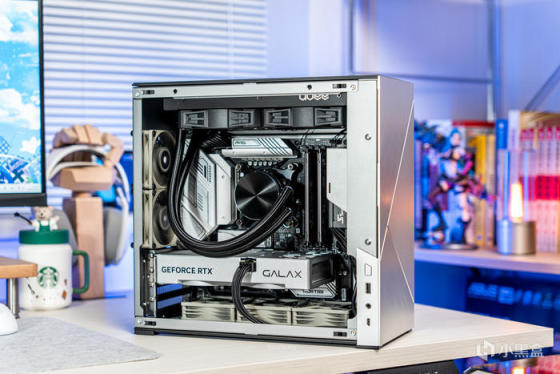

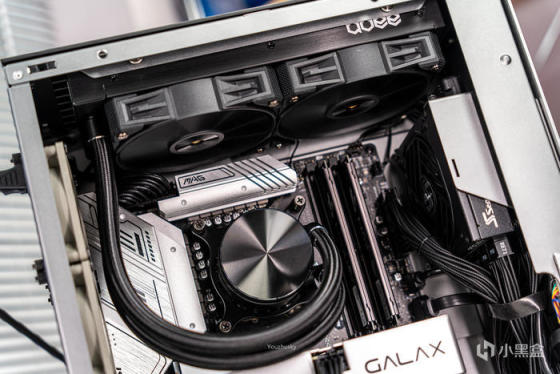

整機的內部一覽

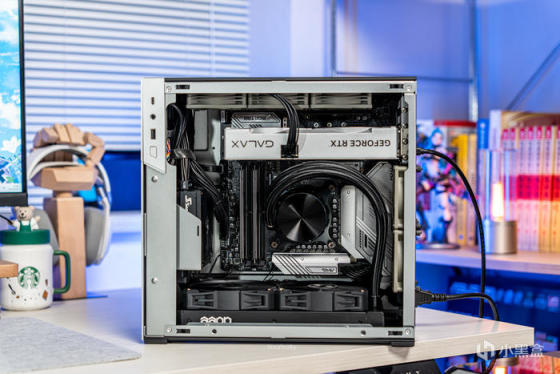

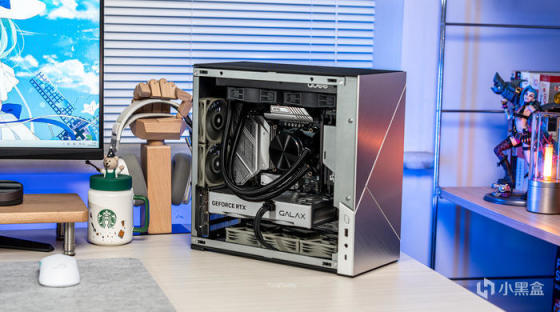

無側板下的無光小主機

配件解析
微星 MAG B760M MORTAR WIFI 迫擊炮

主板採用的是微星MAG B760M MORTAR WIFI 迫擊炮，包裝中間顯示了大大的型號標識，左上角則是微星龍盾logo和三年質保800電話，右邊則是intel13代和B760芯片組的雙藍標，底部則標識了TPM 2.0和WIN11兼容以及lightning GEN 5

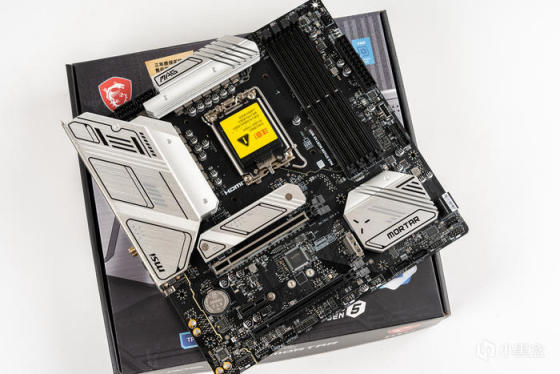

主板的本體，拿在手中感受到非常厚重，鋁原色的擴展型散熱片讓主板黑白雙色皆可搭配，另外這代迫擊炮又又又增強啦，特別是其12路75A的智能供電（總共12+1+1），再次刷新了“中端主板”的規格，另外還升級了無線到WIFI6E以及支持藍牙5.3，還有兩個高達20 Gbps的lighting20G的USB3.2 GEN2X2，其他像PCIE5.0和更高DDR5內存頻率則都是常規升級

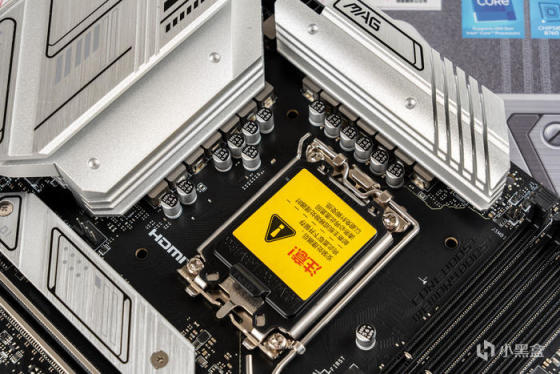

供電設計規格是12相75A智能供電，12+1+1相總計14路，且採用微星第三代鈦金電感，能充分發揮13代處理器的性能潛力，不超頻下帶個13900KS也是非常輕鬆的吧

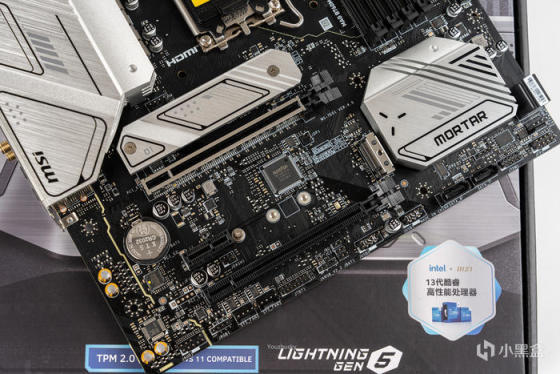

PCIe擴展區域，一條配備鋼鐵裝甲加固的PCIe5.0 X 16，下面是PCIe 3.0 X 1和一條 PCIe 4.0 X 4；兩條M.2均支持PCIe4.0 X 4 ，不過只配備了一個M.2冰霜鎧甲；左邊是聲卡部分，右邊則是拉絲鋁合金設計的B760芯片組散熱

影馳（Galax） GeForce RTX 4060 金屬大師 OC

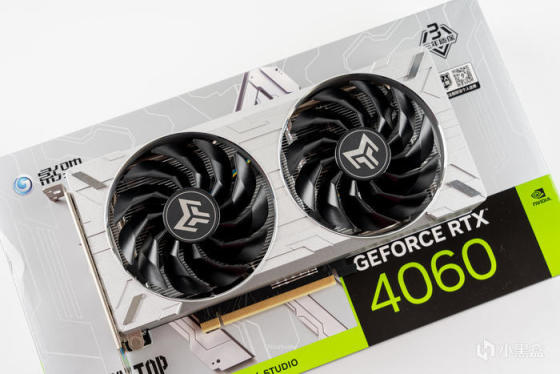

顯卡採用了影馳的Geforce RTX 4060 金屬大師 OC ，一如既往的銀灰色包裝和3年質保和個人送保標籤、METALTOP金屬大師logo、英偉達綠色GEFORCE RTX 4060 logo，中間則是大大的金屬大師的logo。而4060採用的是Ada Lovelace架構的AD107-400核心，臺積電的TSMC 4N工藝，其CUDA處理器數量爲3072，採用了128bit 8GB GDDR6顯存

顯卡本體，一體壓鑄鋁合金的上蓋，以宇宙魔方爲靈感，採用不規則的線條呈現，極具美感和科幻感，也真的是比較可愛的尺寸，尺寸上只有240*128*42mm（含擋板）、228*123*41mm（不含擋板），這個尺寸的顯卡兼容性就非常好了

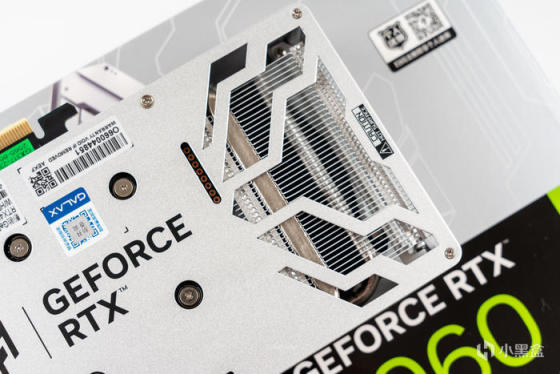

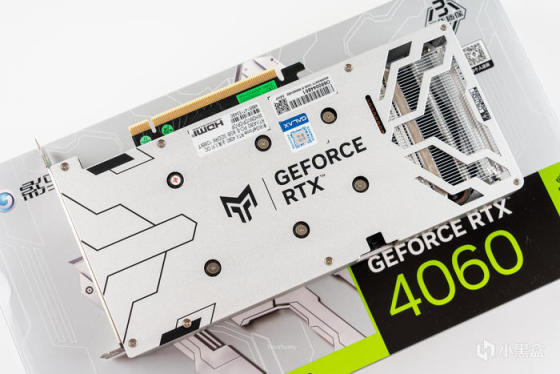

顯卡的背板也依然是鋁合金設計，尾部一段鏤空散熱，中間是一個金屬大師的logo和GEFORCE RTX

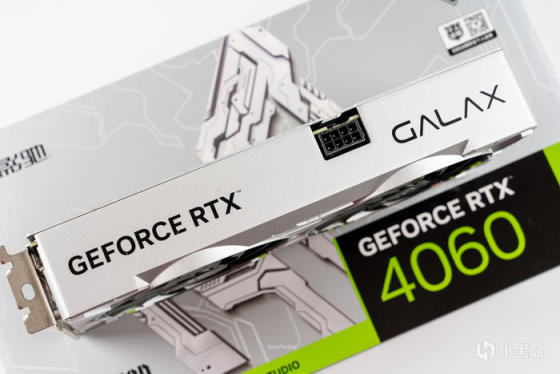

顯卡的頂部爲封閉式設計，只露出了一個單8P顯卡接口，頂部只有GEFORCE RTX和GALAX兩個LOGO，採用CNC高光兩邊、金屬拉絲、霧面等多種工藝打造

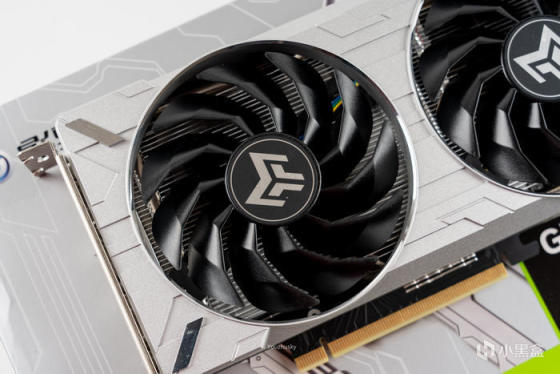

全新一代寒光星散熱系統，依然保持了金屬大師的硬朗風格,在這款4060金屬大師上配備了2 個直徑 92mm、厚度 20mm 的高規格風扇，每個風扇擁有11片靜霜扇葉，可以實現更高風壓更大風量並支持智能啓停

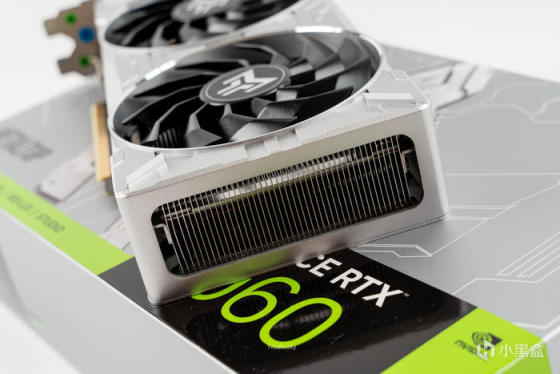

尾部的鰭片通風設計

散熱器尾部的散熱鰭片，這款寒光星散熱系統採用2根6mm鍍鎳複合熱管和大面積高效能均熱板和鰭片、迴流焊接工藝，以及金屬大師傳承的金屬外殼

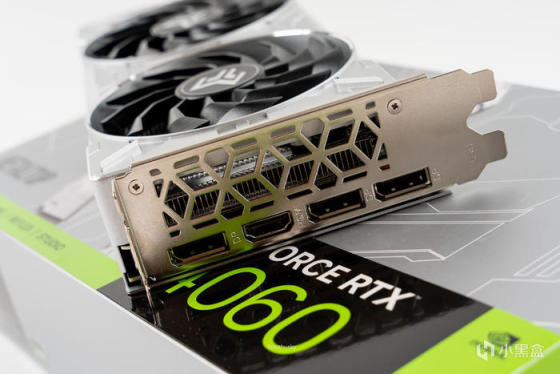

標準的40系雙槽擋板，內部的壓鑄件、背板採用聯動設計，不僅增加顯卡的防護能力，防止 PCB 變行，還可以輔助散熱，加快熱量傳導，可以看到這款顯卡沒有采用頂部和底部通風設計，而是顯卡擋板與顯卡尾部的雙向出風，後面的拆解中會看到這款顯卡的鰭片是使用橫向設計的用意

影馳 HOF EXTREME30 PCIE4.0 1TB SSD 固態硬盤

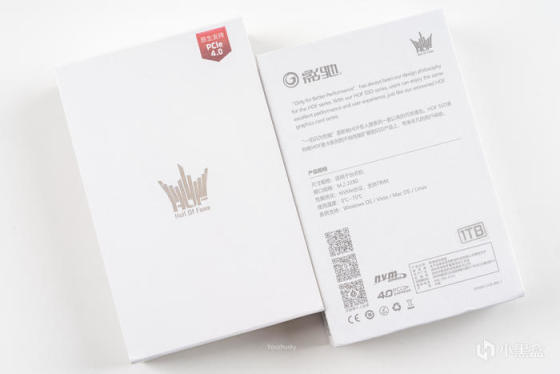

固態硬盤選用了影馳的HOF EXTREME30 PCIE4.0 1TB ，五年質保支持個人送保，純白定製的HOF OF FAME 曲鏡白泳散熱器，全鋁CNC工藝和曲面設計，不僅散熱優秀且馬甲曲線靈動感十足

這款HOF EXTREME 30 採用來自羣聯的8通道主控完全體PS5018-E18，以及3D NAND顆粒，支持NVMe V1.4，能提供高效IOPS和連續讀寫速度可達7GB/s

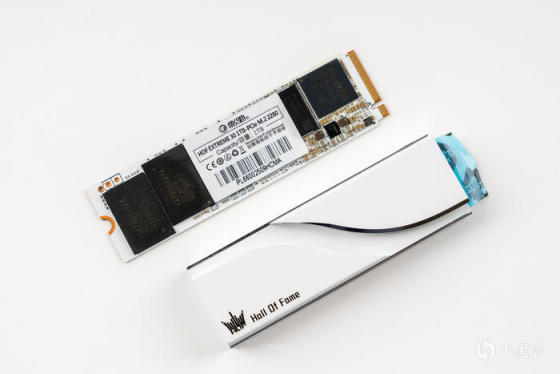

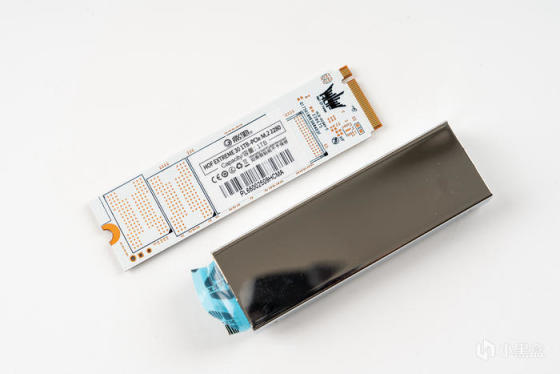

這是1TB版本，所以背面還有兩顆芯片空餘，同時1TB緩存爲1GB，而2TB緩存爲2GB

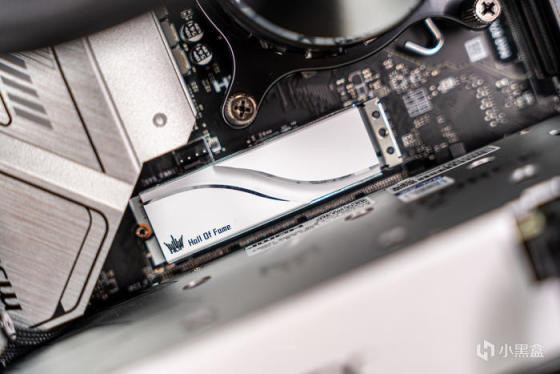

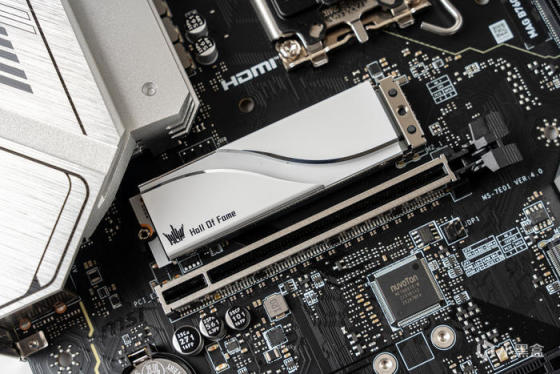

HOF EXTREME 1TB SSD固態硬盤在B760M迫擊炮上的安裝效果

宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

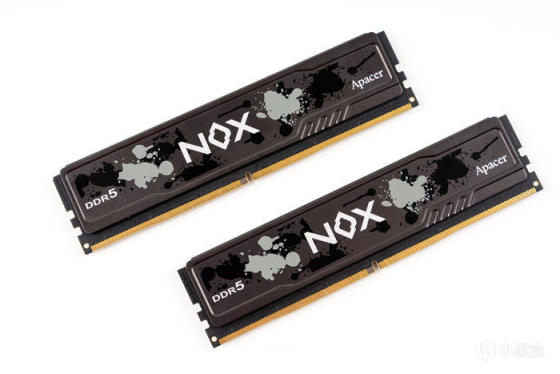

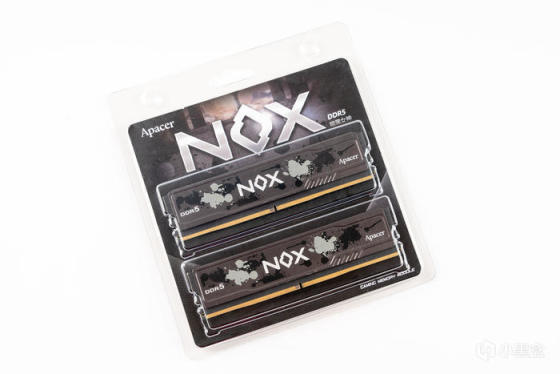

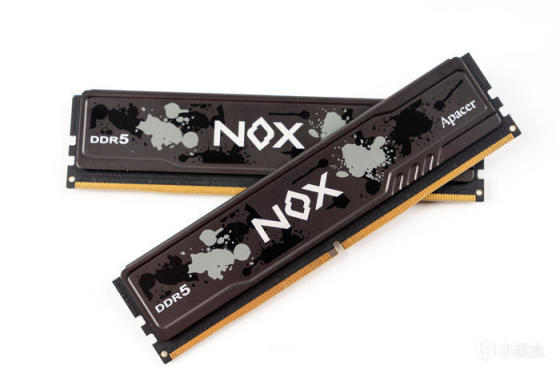

此次內存使用來自宇瞻的無光DDR5內存——低調潑墨意向的NOX暗黑馬甲套裝

內存也有點迷彩風格，套條規格爲DDR5 6400 16G*2，時序C32-39-39-84,電壓1.4V，並且採用的是海力士A-DIE顆粒超頻能力不俗

NOX暗黑馬甲爲宇瞻首款DDR5電競系列內存，在效能、容量、穩定性及能耗上都有顯著提升

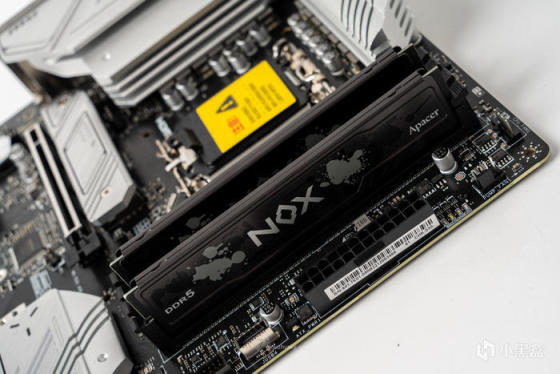

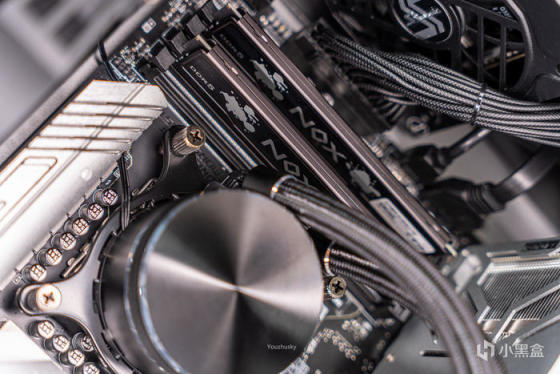

NOX暗黑馬甲安裝在B760M迫擊炮主板上的效果，無光主板配無光內存

海韻 SEASONIC SGX-750 金牌SFX小電源

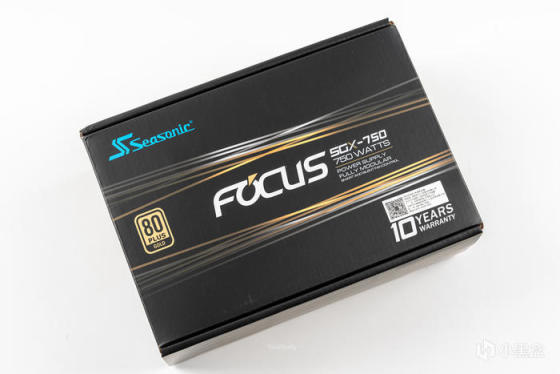

小機箱使用SFX小電源，這次使用了能hold住大場面的海韻SFX金牌認證電源SGX-750 ，它採用海韻最新的SDP智能雙重保護技術，能在瞬時負載和持續負載的135%和120%的2段式過載保護中提供雙重保護，並且海韻還提供了10年質保

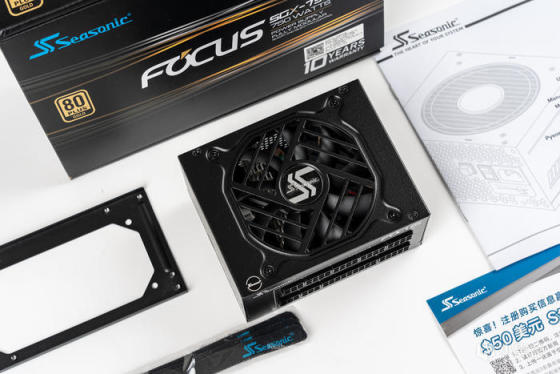

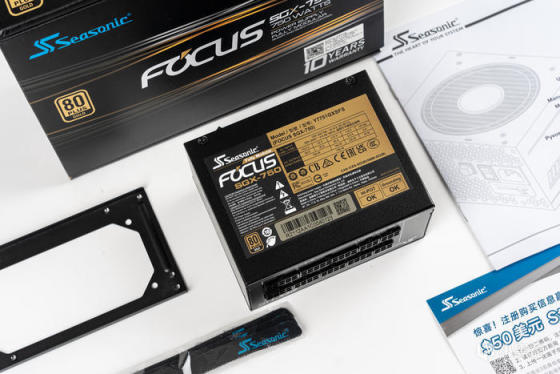

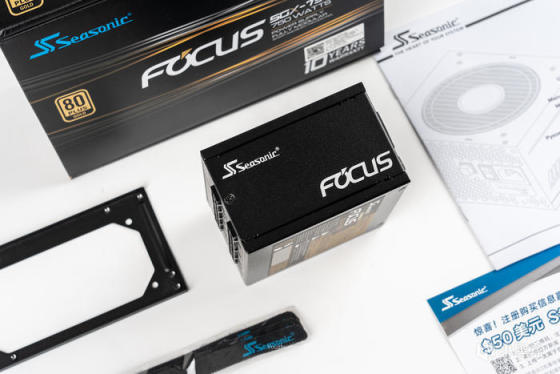

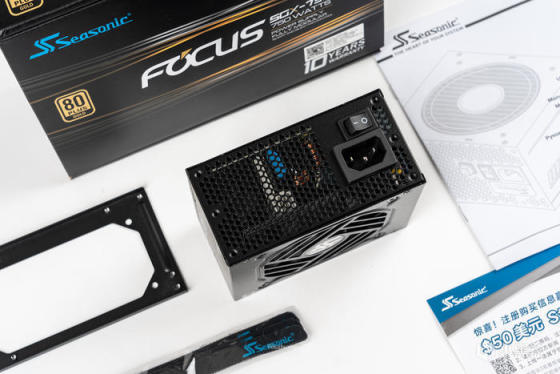

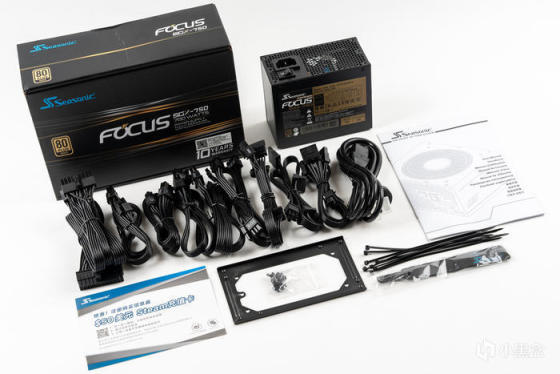

SGX-750的全家福，配件還是挺豐富的，SFX規格非常小巧只有100x125x63.5mm

電源的本體，進風口中間是海韻的LOGO，開孔設計很特別，92mm的FDB液壓風扇在40%負載下支持停轉，而且還是採用海韻PRIME旗艦溫控設計的第4代溫控技術，數字IC監控溫度與負載，風扇停轉切換更準確，也能延長風扇使用壽命

電源正面的銘牌，具有80PLUS白金認證和多種安規，其中輸出上面能提供20A的3.3V和20A的5V，12V可以輸出62A

電源的側面是海韻的logo和隸屬於focus系列的標誌

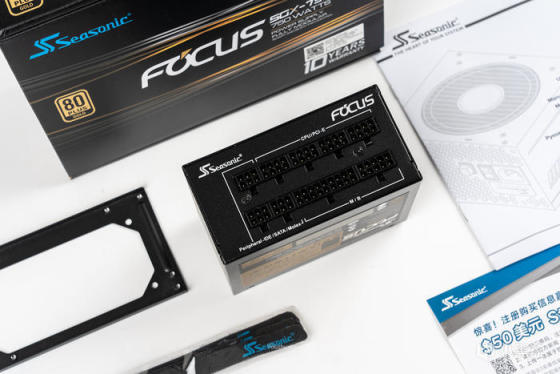

SGX-750帶四組CPU/PCIE接口，配合原裝壓紋線可最高支持雙8P CPU+ 3個8P GPU 的輸出滿足旗艦單卡需要，海韻還專門有獨立的壓紋模組線配置，最新款的海韻ATX3.0電源都標配有質量上乘的壓紋模組線

電源的出風口基本以網孔出風爲主，SFX對於散熱還是需要保證的，也沒有增加一個風扇混合模式的開關，風扇啓停能力完全交給電源自身控制

利民（Thermalright）TL-B8

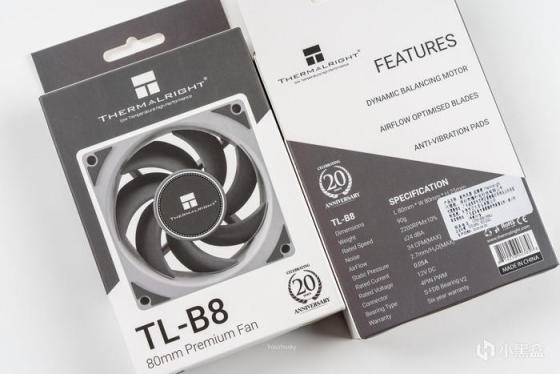

abee M19 小小MATX機箱爲達到優化尺寸的目的，機箱底部和尾部都只設計了8CM風扇的支持，選來選去也就只有貓頭鷹和利民的8cm風扇能入眼，最後在性價比的驅使選用了利民的TL-B8，畢竟這也是採用S-FDB V2軸承，2200PWM轉速的好風扇

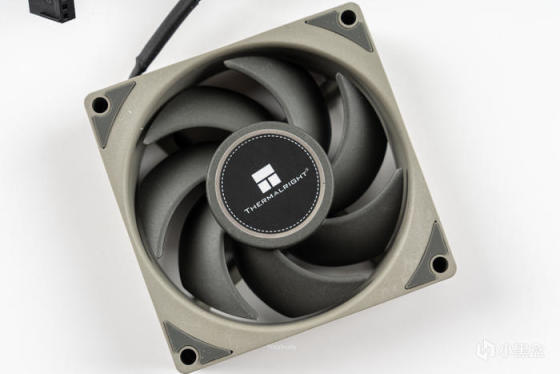

打開風扇之後發現與abee M19顏色還挺和諧，要是能淡一些爲正灰那就與鋁合金顏色更搭了，這把8025規格的風扇可在2200RPM下達到34CFM的風量和2.7mm/H2O，8cm的尺寸能有這個參數也不錯了

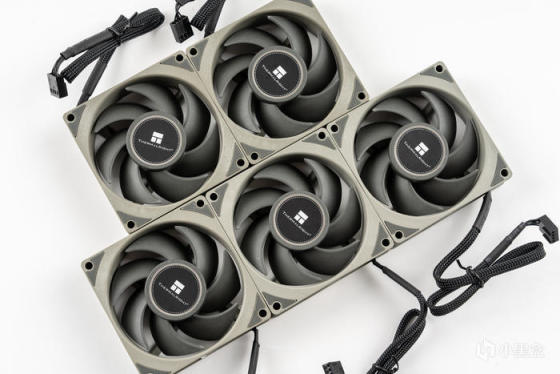

五把風扇，兩把風扇後置出風，三把風扇用於底部的進風，並設定PWM降一些最高1000轉

abee Apex Plus i240一體式CPU水冷散熱器

這次無光組合使用的散熱器也是來自abee的APEX PLUS I240 ，它可無懼矩形佈局、在任意方向安裝水道均可覆蓋CPU核心，全覆蓋的微水道和銅底具有172片0.2mm的大銅底，配合三相六級馬達以及氧化鋯陶瓷軸承的水泵，和高抗壓開窗方形鰭片的冷排，240規格下就具有高達400W的TDP設定，以及配合兩把abee的雙滾珠1800RPM風扇，就是爲1700平臺全新研發的強力無光散熱器

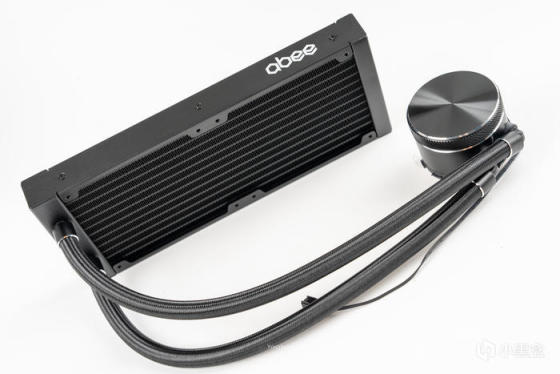

APEX PLUS i240水冷的本體，鋁合金CNC冷頭與鋁合金CNC散熱冷排，做到了相當的和諧統一的鋁材質，以及低調無光的黑色整體，水管爲EPDM加人造絲網的材質，長度400mm

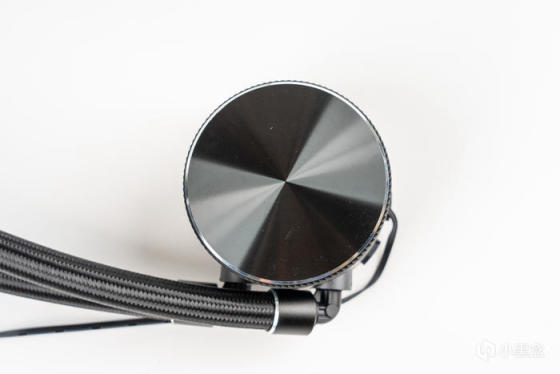

外觀爲全鋁CNC冷頭與阻尼彈簧旋鈕式頂蓋，可360°任意安裝，而且安裝方式也與其他散熱器不同，先固定扣具之後再旋入冷頭，最後鎖緊四顆螺柱的方式;水泵採用氧化鋯陶瓷軸承和三相內六槽馬達，使用正弦波異步控制；冷頭的銅底內部採用172片間距0.2mm的超薄鰭片，讓吸熱面積大大增加

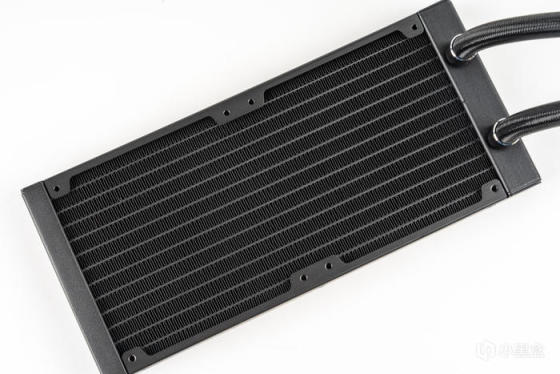

開放式方形冷排鰭片，讓冷排的水道與鰭片接觸面積增加，加速了熱量的船體;冷排外殼爲鋁合金拉絲黑色陽極氧化，非常工整，而且側邊有abee的logo

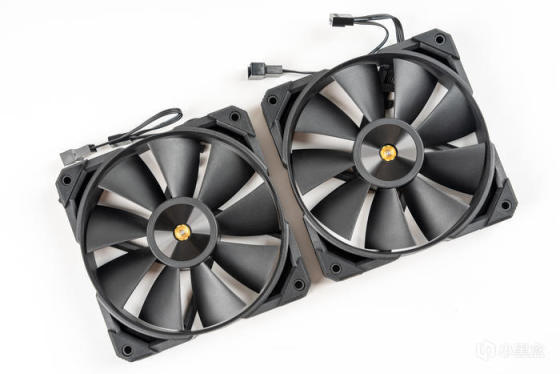

風扇採用的是abee自家的雙滾珠風扇，1800RPM下可達69.5CFM的風量和3.2mmH2O的風壓，噪聲爲32.8dBA;風扇型號爲DC1212025HH-S，DC12V 0.30A

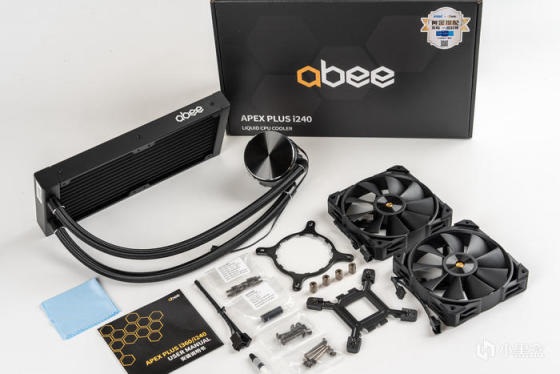

APEX PLUS I240水冷的全家福，鋁加工優化的產品確實分外有質感

abee AS Enclosure M19 銀全鋁機箱

這次的無光整機選用了abee的Enclosure M19，作爲abee機箱當然是全鋁材質CNC工藝，也延續了其設計理念使得機箱只有19L的緊湊機身，尺寸爲348x162x340mm的長寬高，上下蓋爲5mm鋁合金材質，外部鋁面板2.5mm厚度，內部主機架1.5mm，同時上下鋁板可互換形成倒置結構；而且設計了幾何多邊形的外觀，立體效果非常強；三重工藝的前面板，雙向呈現90°夾角的鋁合金拉絲工藝，中間右側部分則是磨砂質感工藝
