NVIDIA 這一代的 Ada Lovelace 架構從一開始的4090刷新遊戲顯卡新紀錄開始就一直保持着與上一代提升相當多的性能下依然保持良好的功耗與發熱，不得不說，對與遊戲顯卡，性能是關鍵因素，但功耗與發熱也一樣受我們的關注，如果說高階的4090、4080在獲得性能爲前提，但是到了甜點顯卡上，我們可能關注這功耗發熱量則與性能已經在同等考慮的因素上來。而對於ITX爲主要目標的DIY羣體則更關注其平衡性。
從4090-4080-4070TI-4070-4060TI，我們於6月28日迎來了英偉達新的AD107-400核心，也就是新一代的4060顯卡。這顆Ada Lovelace架構的AD1007-400核心，同樣採用臺積電的TSMC 4N工藝，其CUDA處理器數量爲3072，採用了128bit 8GB GDDR6顯存，而既然是新一代的60卡，則必然比之前的60顯卡要更強悍，也預示着它將成爲新一代光線追蹤與DLSS3加持的1080P高刷電競新選擇。
而此次評測的4060爲來自影馳的4060金屬大師，一款延續影馳金屬大師系列硬朗風格的迷你雙風扇雙槽小顯卡，至於產品如何和有多少性能表現，我們就從開箱開始吧

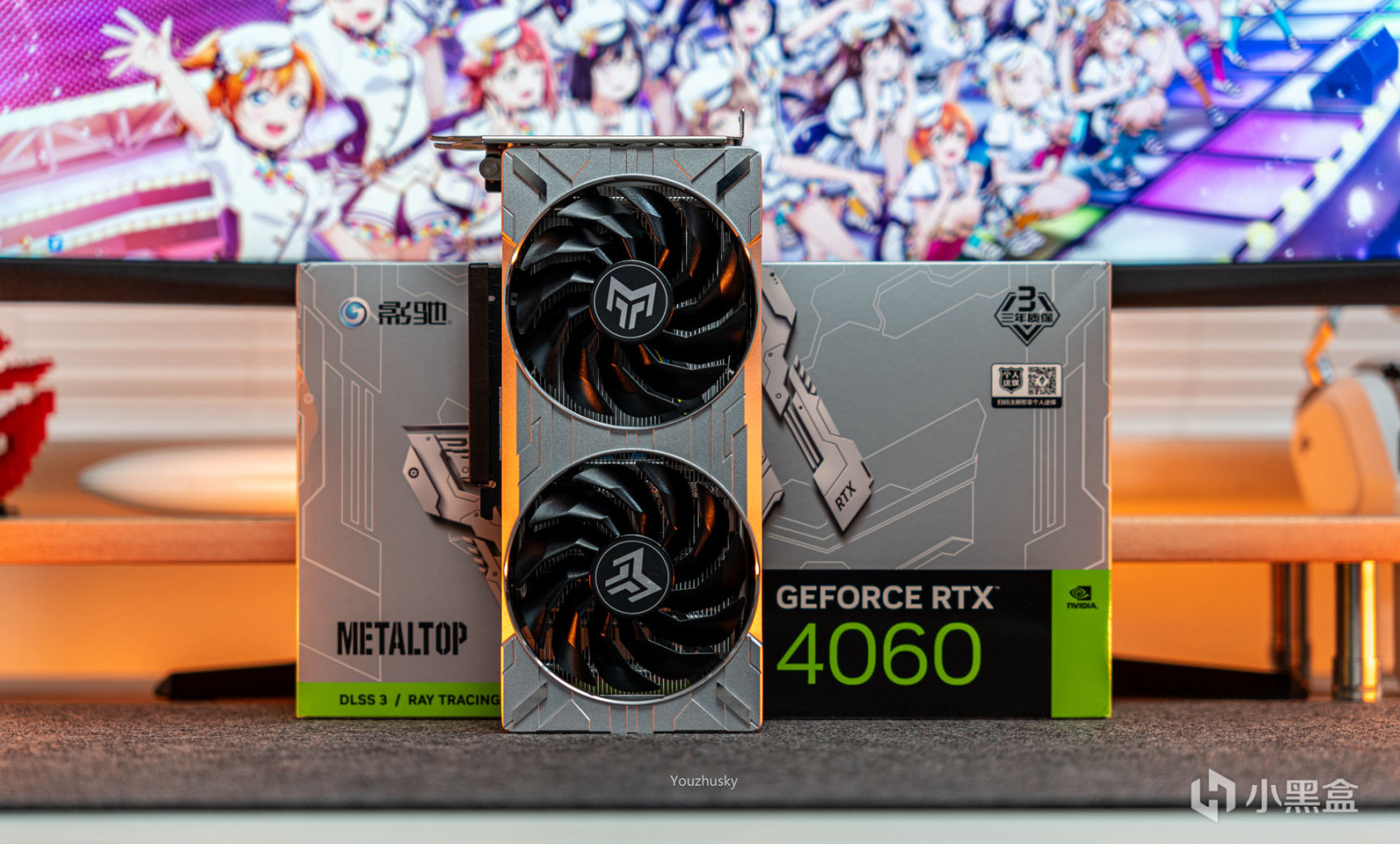

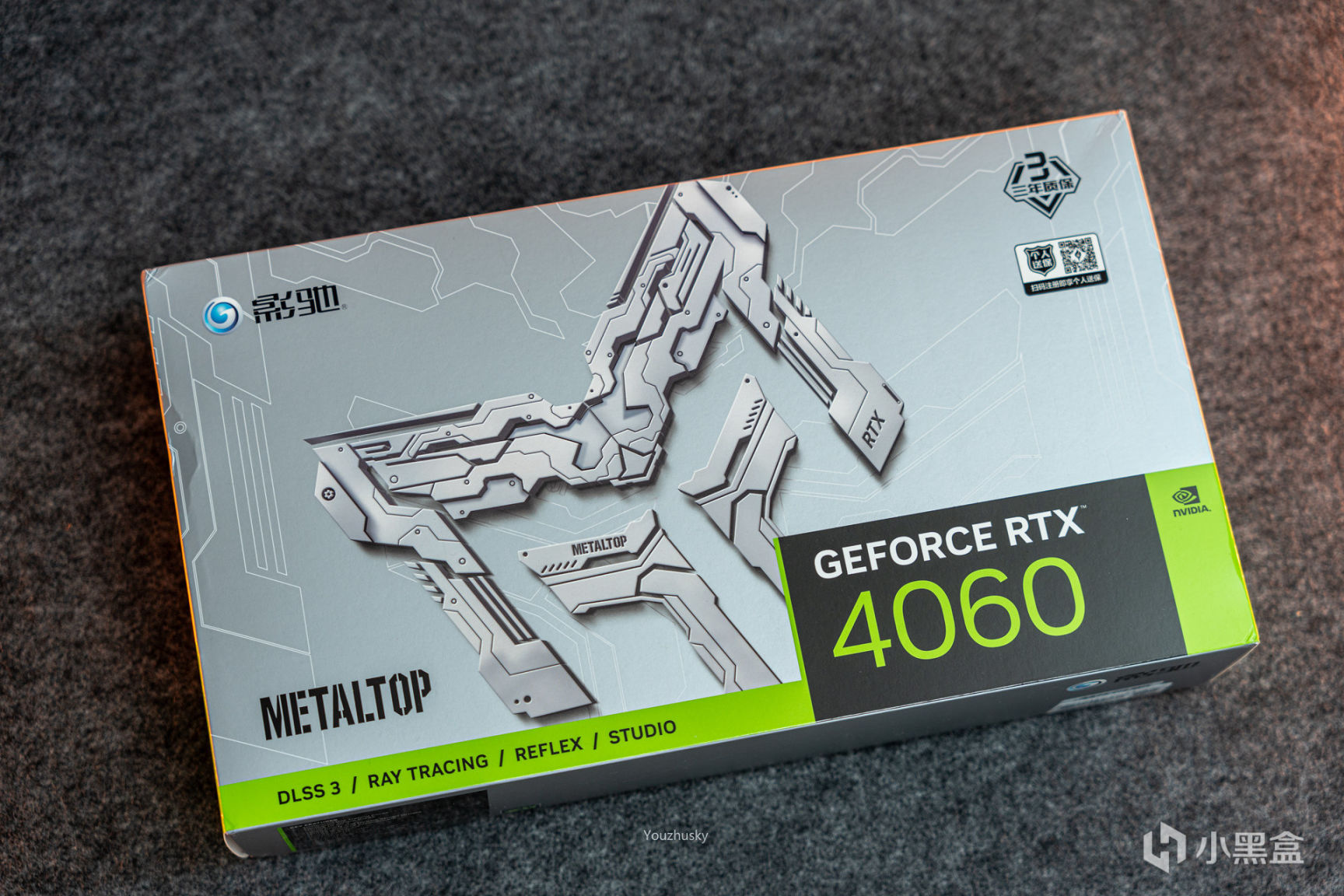

影馳Geforce RTX 4060 金屬大師 OC 的顯卡包裝，一如既往的銀灰色包裝，四個教分別是影馳logo、3年質保和個人送保標籤、METALTOP金屬大師logo、英偉達綠色GEFORCE RTX 4060 logo，中間則是金屬大師的logo大圖案，下底邊則是40系顯卡英偉達引以爲傲的DLSS3/RAY TRACING /REFLEX /STUDIO 特性技術，RTX 4060 支持 NVIDIA 最新 RT Core 和 Tensor Core，支持包括着色器執行重排序（SER）和 NVIDIA DLSS 3 技術在內的NVIDIA RTX 功能，NVIDIA Ada Lovelace GPU 架構還採用全新 SM 設計，其運行時鐘頻率大幅提高，並且 RTX 4060 支持 24MB L2 緩存，8GB GDDR6 顯存。L2 緩存能降低對 GPU 顯存交互的需求，從而提高性能和能效比

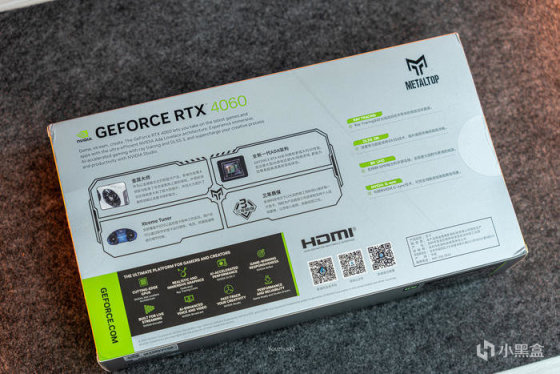

包裝的背面依然是顯卡的特性介紹保函金屬大師散熱設計、ADA架構、影馳Xtreme Tuner監控軟件、三年質保等，以及GeForce.com的各項特性介紹

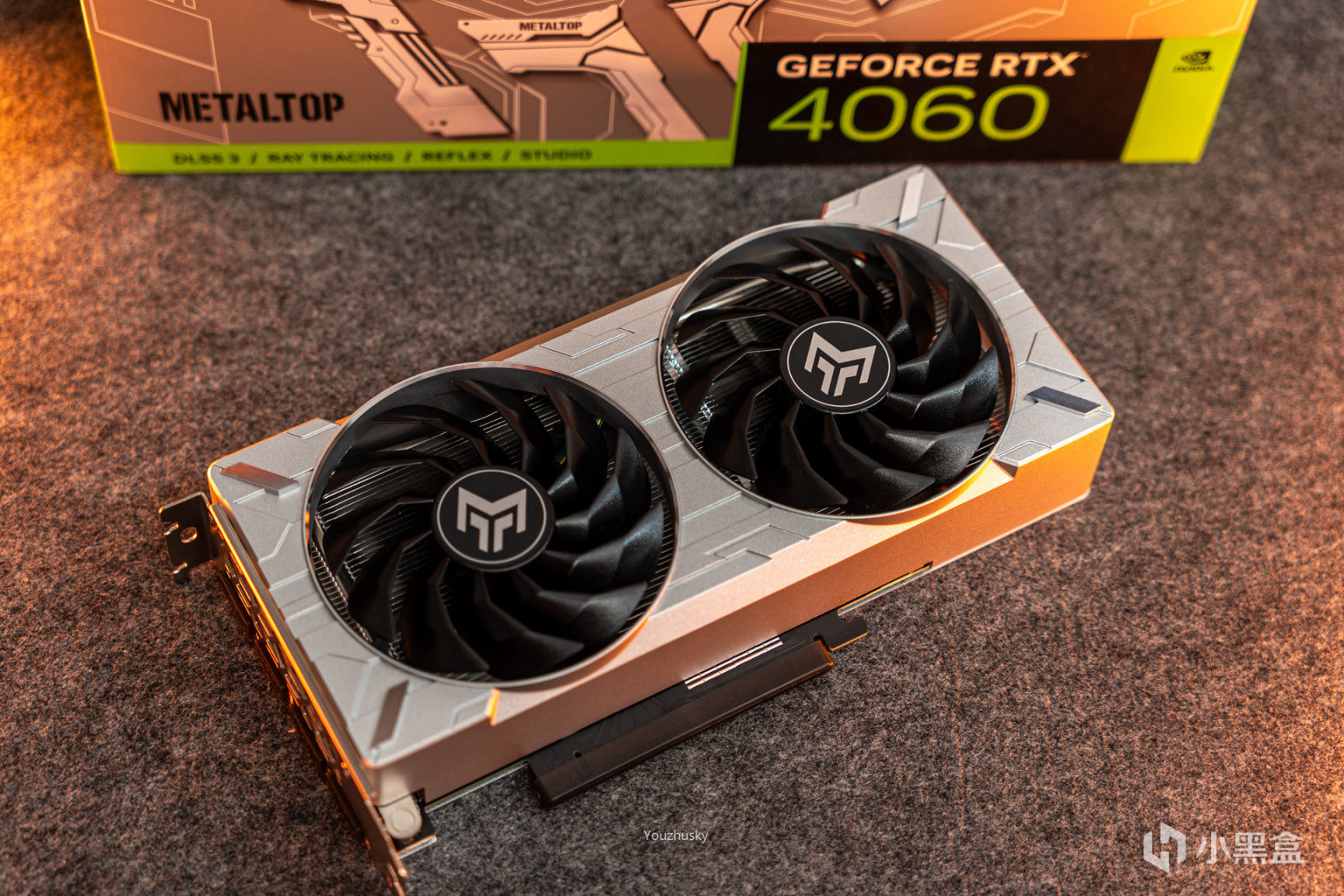

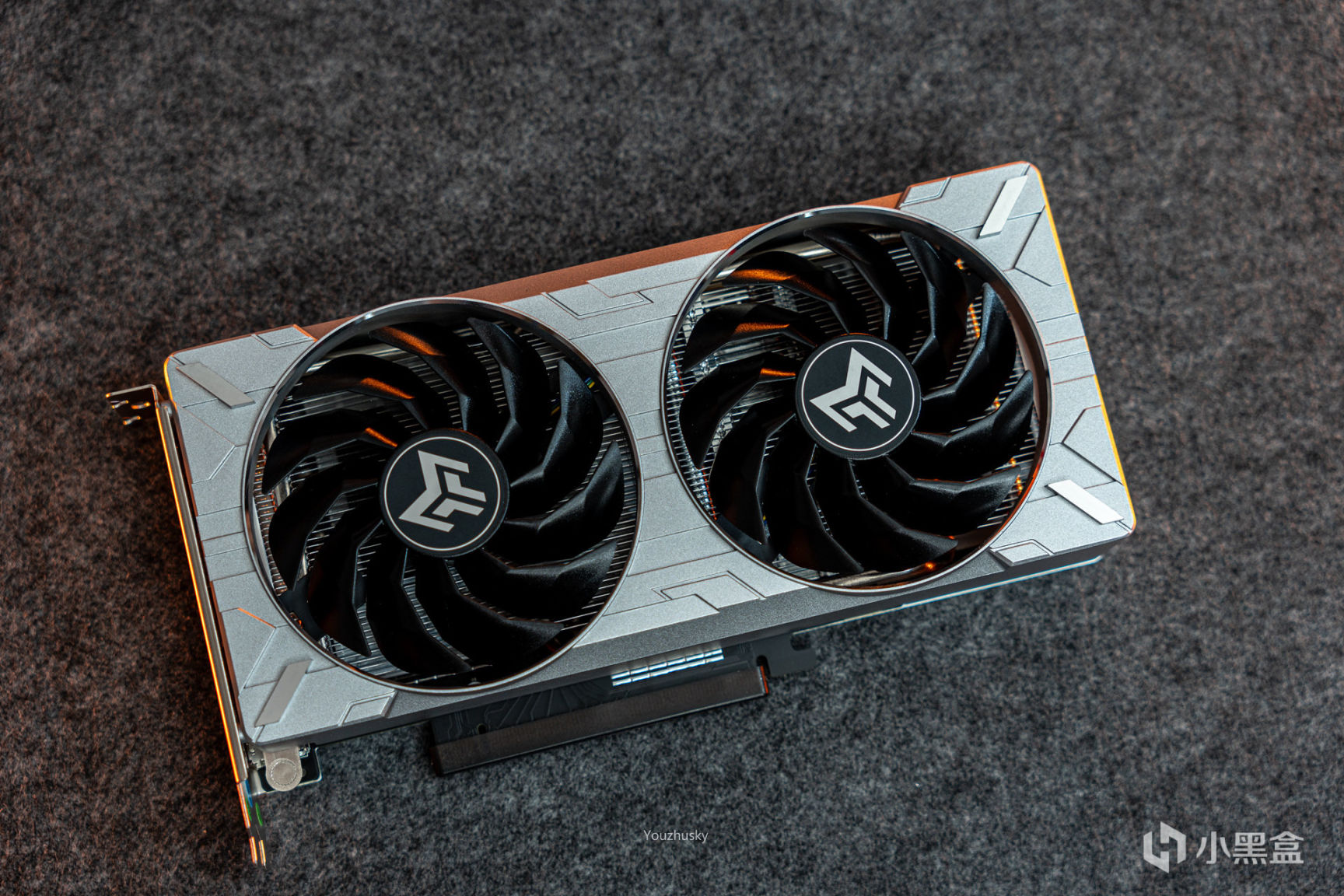

接下來取出顯卡本體，一體壓鑄鋁合金的上蓋，以宇宙魔方爲靈感，採用不規則的線條呈現，極具美感和科幻感，也真的是比較可愛的尺寸，尺寸上只有240*128*42mm（含擋板）、228*123*41mm（不含擋板），這個23CM的顯卡可以塞進好多迷你ITX機箱裏了

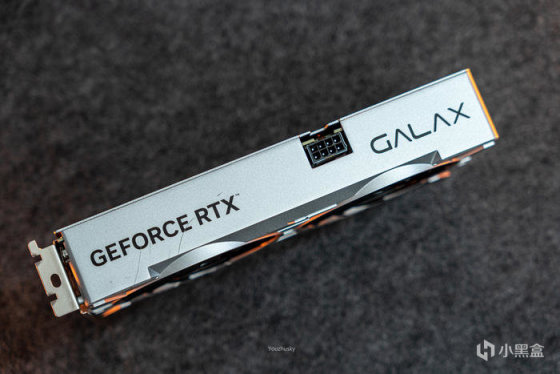

顯卡的頂部爲封閉式設計，只露出了一個單8P顯卡接口，頂部只有GEFORCE RTX和GALAX兩個LOGO，採用CNC高光兩邊、金屬拉絲、霧面等多種工藝打造

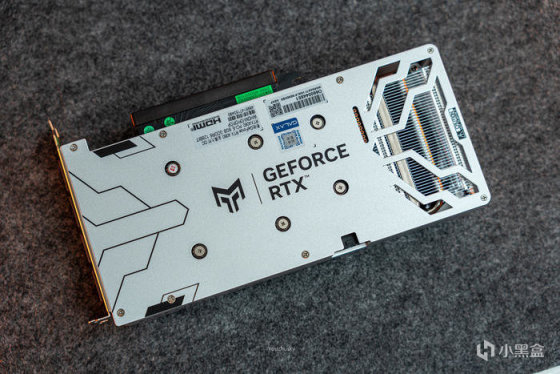

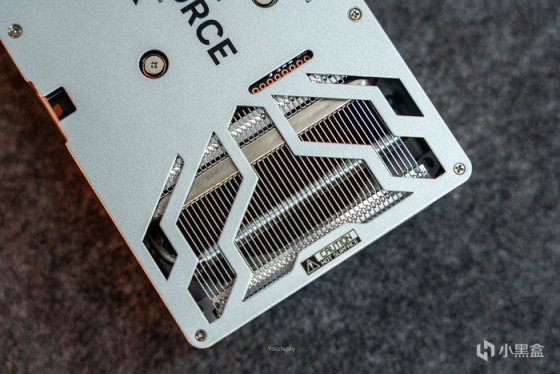

顯卡的背板也依然是鋁合金設計，尾部一段鏤空散熱，中間是一個金屬大師的logo和GEFORCE RTX

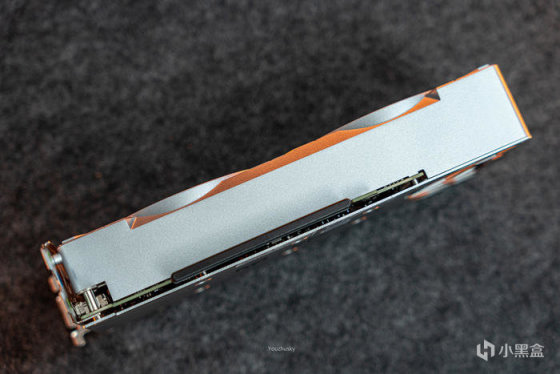

顯卡的底部，很標準的雙槽設計

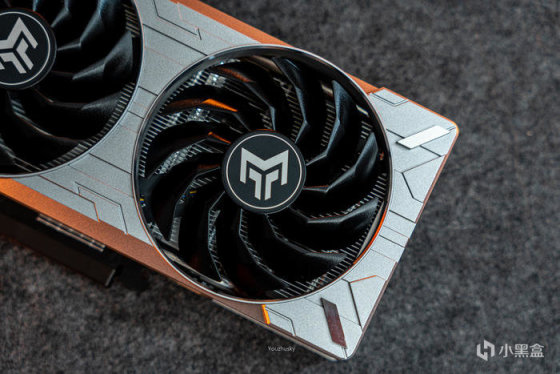

全新一代寒光星散熱系統，在這款4060金屬大師上配備了2 個直徑 92mm、厚度 20mm 的高規格風扇，每個風扇擁有11片靜霜扇葉，可以實現更高風壓更大風量並支持智能啓停
散熱器尾部的散熱鰭片，這款寒光星散熱系統採用2根6mm鍍鎳複合熱管和大面積高效能均熱板和鰭片、迴流焊接工藝，以及金屬大師傳承的金屬外殼

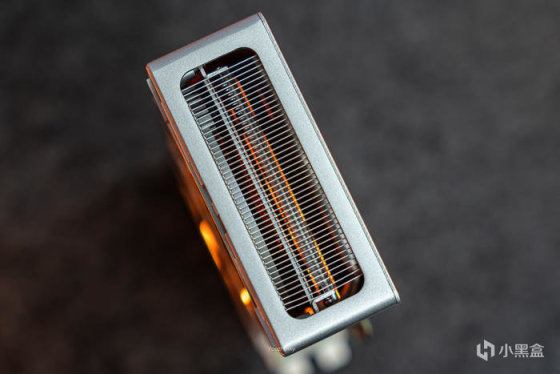

尾部的鰭片通風設計

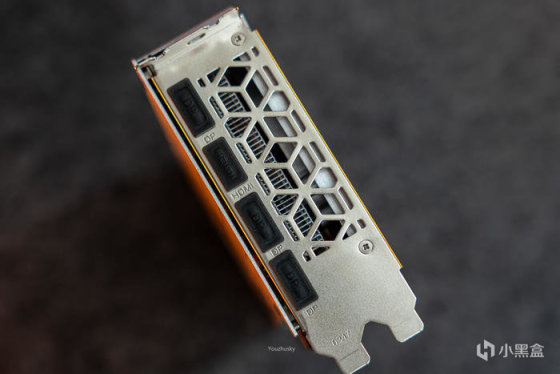

標準的40系雙槽擋板，內部的壓鑄件、背板採用聯動設計，不僅增加顯卡的防護能力，防止 PCB 變行，還可以輔助散熱，加快熱量傳導，可以看到這款顯卡沒有采用頂部和底部通風設計，而是顯卡擋板與顯卡尾部的雙向出風，後面的拆解中會看到這款顯卡的鰭片是使用橫向設計的用意
看完了顯卡的本體設計，接下來就從拆解開始看看吧，拆解非常簡單，只要拆除GPU的六顆彈簧壓力螺絲和背板一週的沉孔螺絲，即可分離PCB與散熱器了，哦對了還有擋板上兩顆螺絲

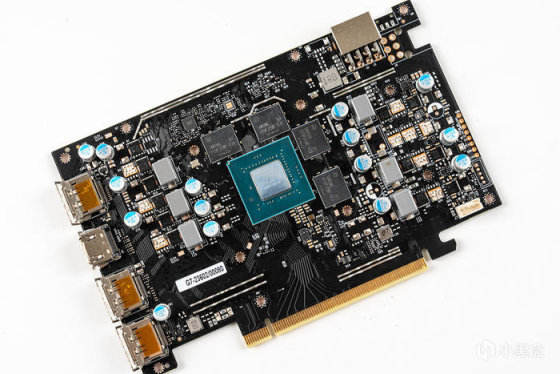

拆完看PCB的本體，可以看到4060使用了6相豪華供電配置，4060的AD107-400核心也是非常小巧的，全新一代 NVIDIA Ada Lovelace 架構加持，輔以 8GB GDDR6 顯存，帶來極速渲染

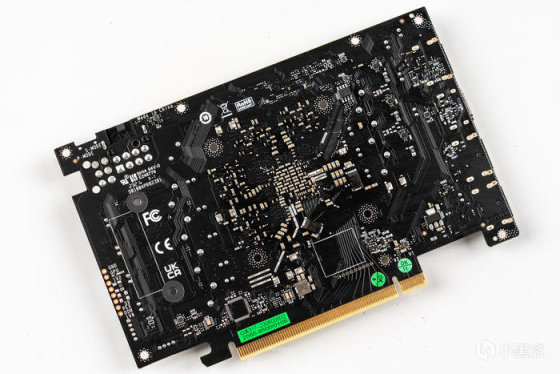

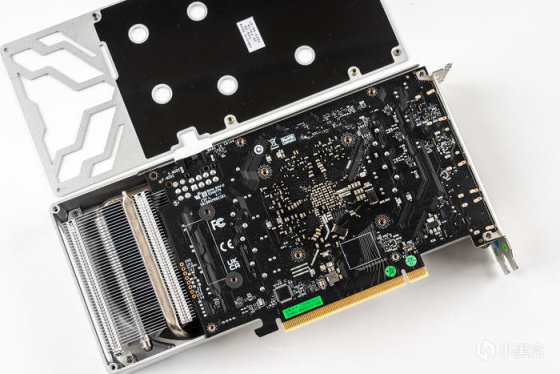

PCB的背面零件不多

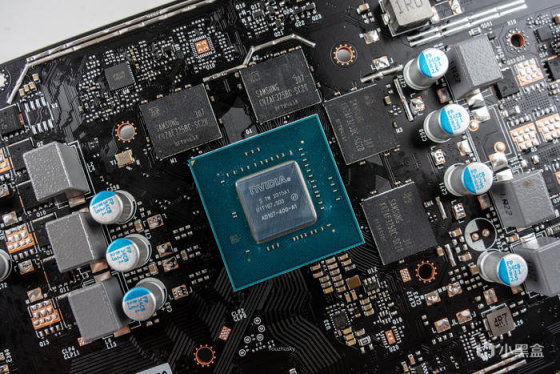

AD107-400核心本體，AD107-400-A1，說不定後面會有小改進版，這顆核心爲23年15周臺灣生產，核心周圍有四顆三星的GDDR6芯片，每顆2GB，20Gbps速率，共同組成8GB 128-BIT

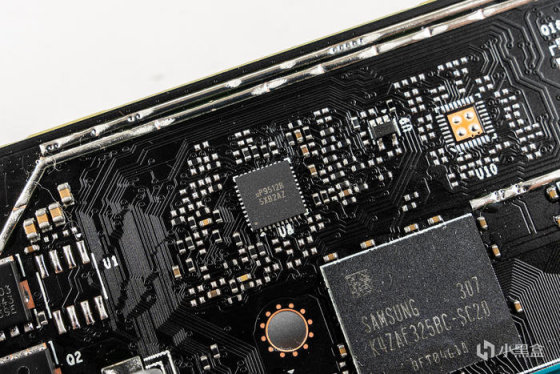

uP9512R核心供電管理芯片

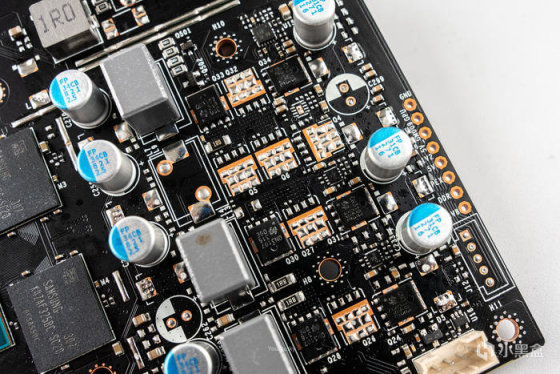

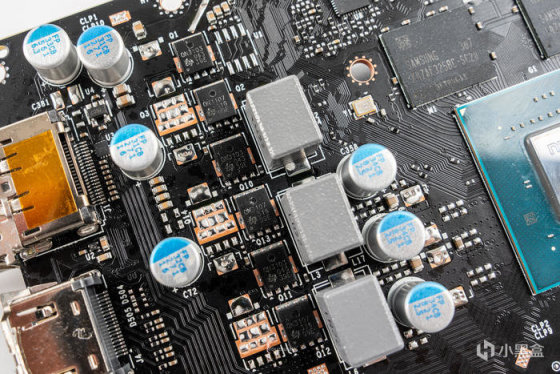

左邊的三相供電
右邊的三相供電，六相供電都採用的是 QN3103和QN3107組成的上下橋MOSFET

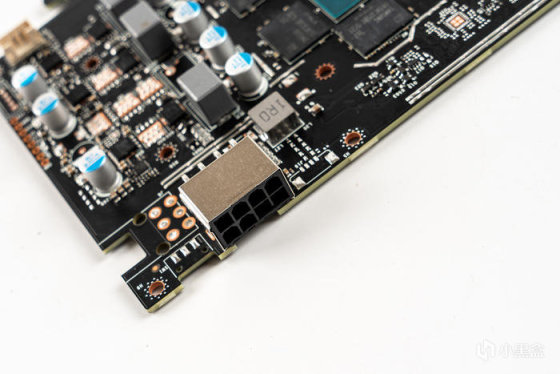

GEFORCE RTX 4060金屬大師OC 的TGP爲115W（MAX 130W），所以只需要一個單8P GPU供電足矣，金屬強化設計的接口
看完PCB再來看這個寒光星δe 散熱系統

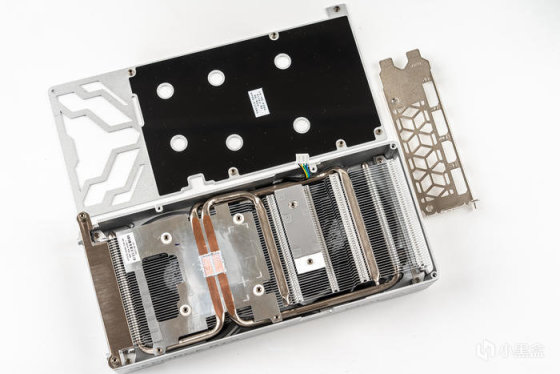

散熱器通過4角的四顆螺絲固定在散熱外殼上

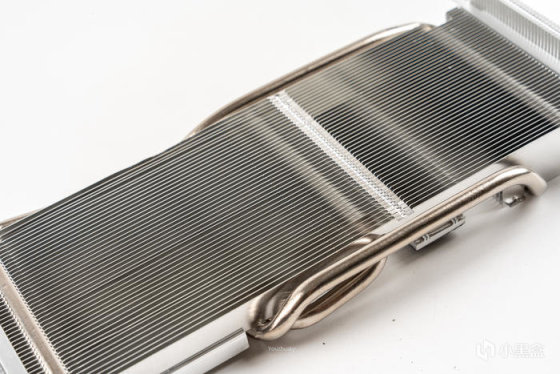

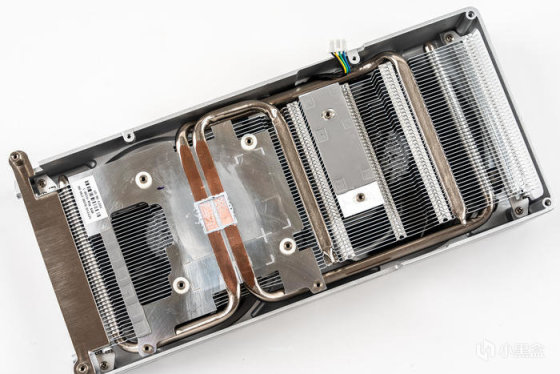

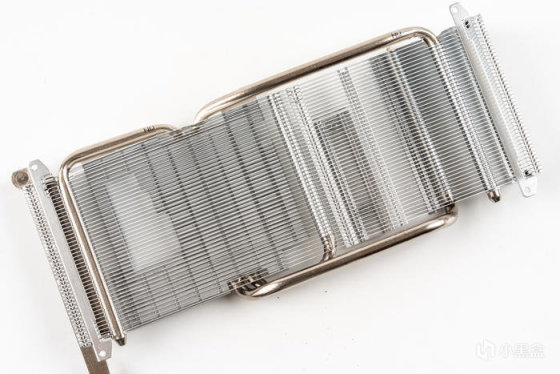

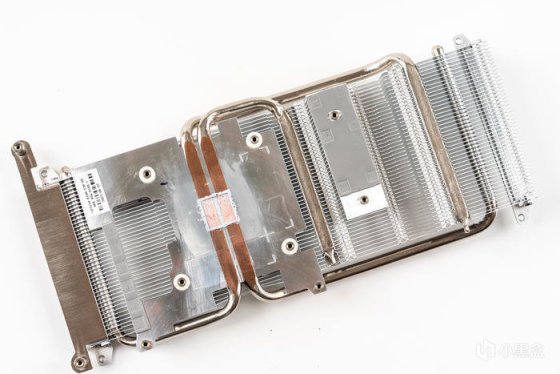

散熱器使用了2根6mm鍍鎳符合熱管，並採用了熱管直觸核心和大面積鋁合金均熱板和鰭片設計
正面的鰭片採用橫向設計，所以風向都是通過擋板和顯卡尾部排出熱量
鰭片也是非常工整，鰭片之間採用扣FIN連接

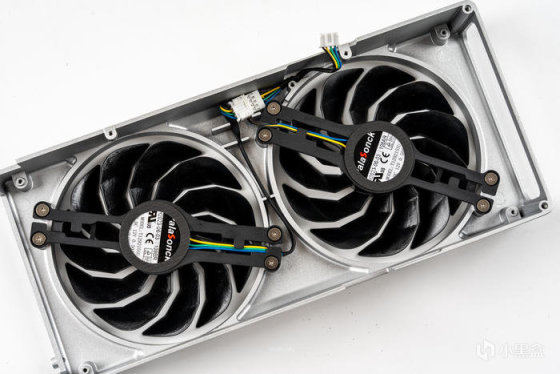

再來看散熱器外殼採用一體壓鑄鋁合金上蓋，也非常厚實，中間2個直徑 92mm，厚度 20mm 的高規格風扇，

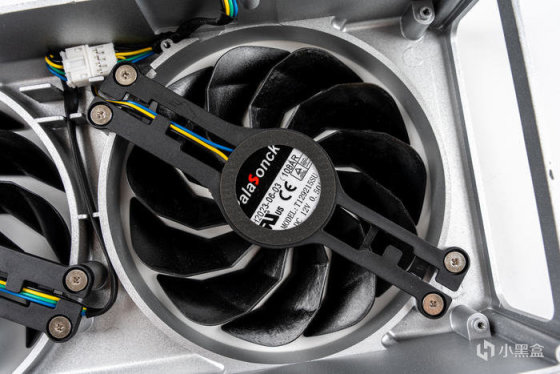

每個風 扇擁有 11 片靜霜扇葉，可以實現更高風壓更大風量並支持智能啓停，風扇型號爲T129215SU，DC 12V 0.50A

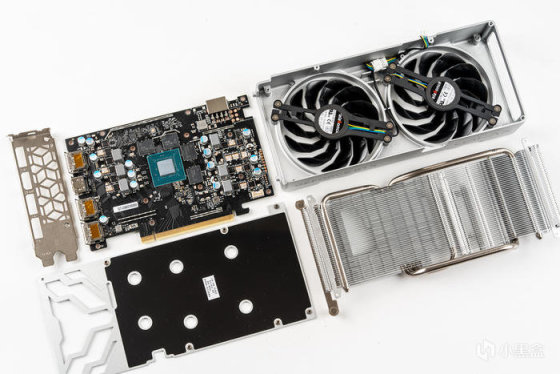

拆解後的全家福

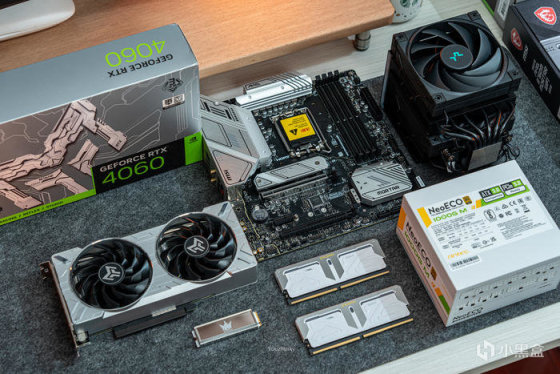

測試平臺
測試配件如上，清單爲：CPU：英特爾（Intel） 13代 酷睿 i7-13700KF 處理器
主板：微星（MSI）MAG B760M MORTAR WIFI 迫擊炮
內存：宇瞻 ZADAK SPARK 32G 6000 DDR5白色燈條 16x2 套裝
SSD：影馳（Galax） HOF 名人堂 EXTREME系列 1TB SSD
電源：安鈦克 Antec NE1000 白色 金牌全模組/ATX3.0電源
散熱：九州風神（DEEPCOOL）冰立方620智能數顯風冷散熱器

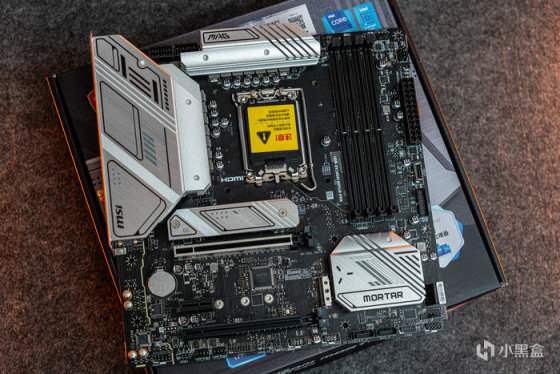

測試的主板來自微星 MAG B760M 迫擊炮WIFI 主板，12相75A智能供電，12+1+1相總計14路鈦金電感，能充分發揮13代處理器的性能潛力,升級了無線到WIFI6E以及支持藍牙5.3，還有兩個高達20 Gbps的lighting20G的USB3.2 GEN2X2，其他像PCIE5.0和更高DDR5內存頻率則都是常規升級

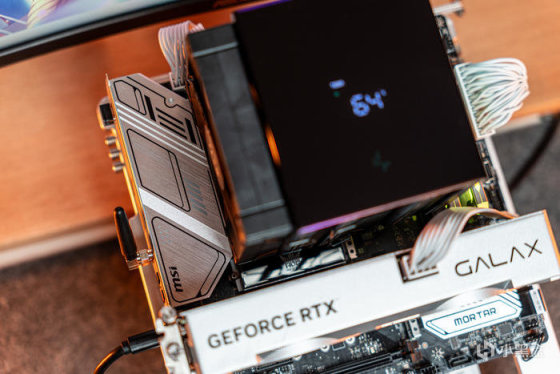

運行中的主板，B760M迫擊炮WIFI擴展型散熱片，配合底部的高性能導熱墊可以快速散發其強大供電產生的熱量

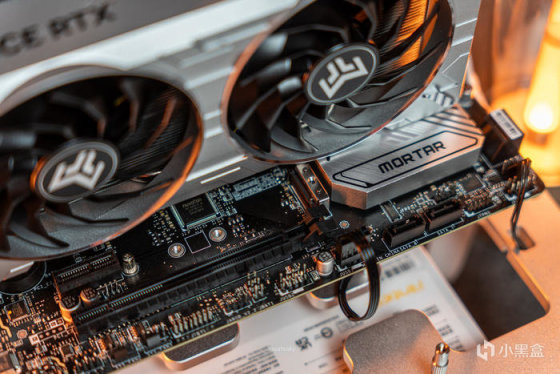

芯片組散熱上的MORTAR和PCIe擴展區域，一條配備鋼鐵裝甲加固的PCIe5.0 X 16，下面是PCIe 3.0 X 1和一條 PCIe 4.0 X 4；兩條M.2均支持PCIe4.0 X 4 ，不過只配備了一個M.2冰霜鎧甲；左邊是聲卡部分，右邊則是拉絲鋁合金設計的B760芯片組散熱
主板的背板接口配置也是給足了數量

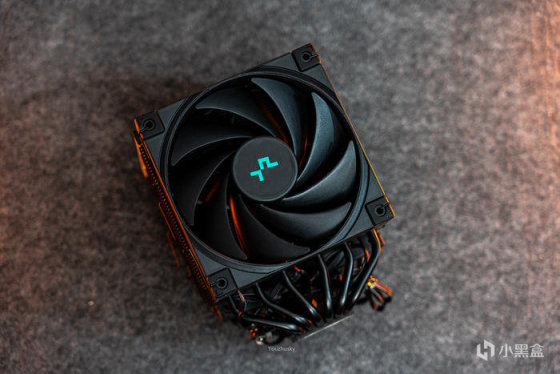

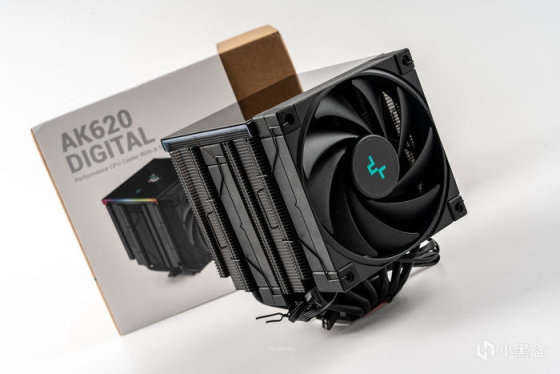

測試的13700KF使用了來自九州風神的冰立方AK620數顯版，在原有全黑化的260W最大散熱功率的AK620基礎上，升級增加幻彩頂蓋，和實時可視化CPU狀態顯示的智能數顯頂蓋，是爲數不多的高品質風冷散熱
整體全黑化的設計非常有質感，而且標配的兩把九州風神FK120也是無光高品質大風量高壓扇

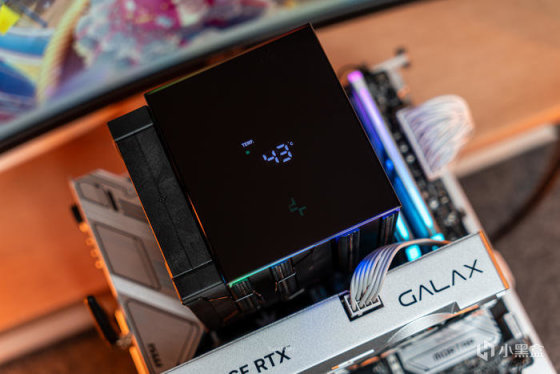

運行中的AK620智能數顯版，頂蓋顯示待機溫度43°

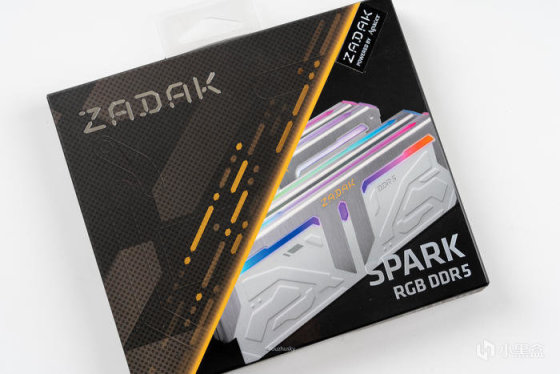

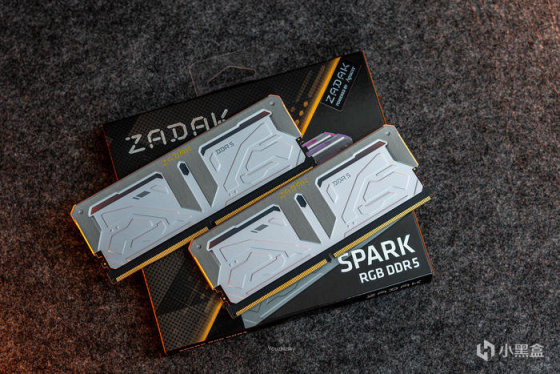

內存是宇瞻的ZADAK SPARK 32G 6000 DDR5白色燈條 16Gx2 套裝
內存爲銀白相間淡色鋁合金材質和交錯設計，呈現綴有寶石形狀的鏤空導光效果，髮絲紋及白色霧面磨砂質感

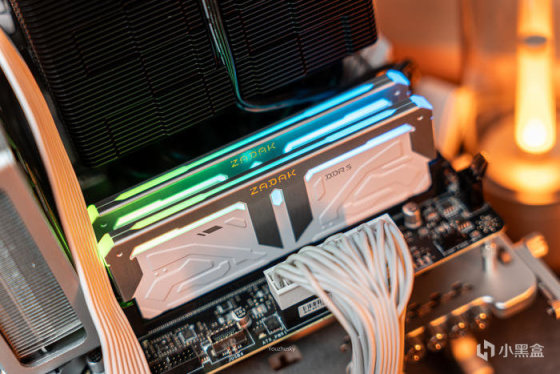

運行中的宇瞻ZADAK SPARK內存，燈效與主板同步

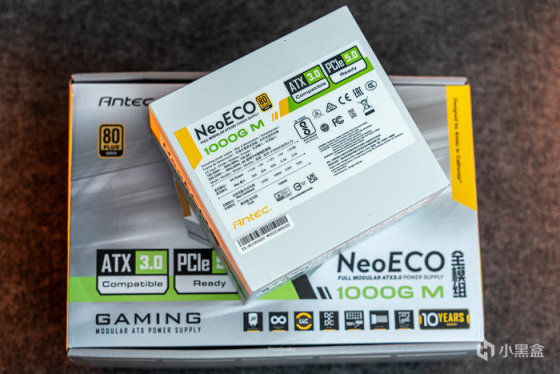

電源採用了安鈦克新款支持ATX3.0和原生PCIe5.0的NeoECO 1000G M白色款電源，其轉換效率高達92.71%，採用了全日系電解電容、全橋LLC諧振架構，支持智能溫控啓停和使用了140mm小體積設計，又是一款白色高顏值ATX3.0電源

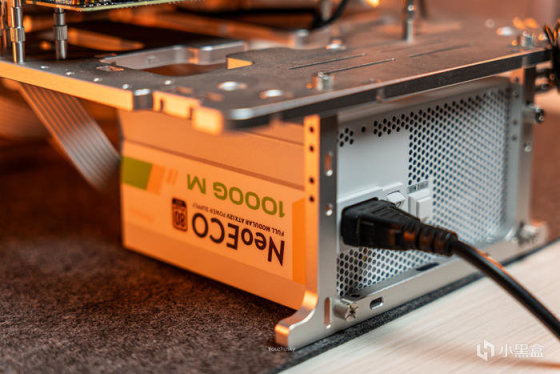

運行中的NE1000GM 電源本體

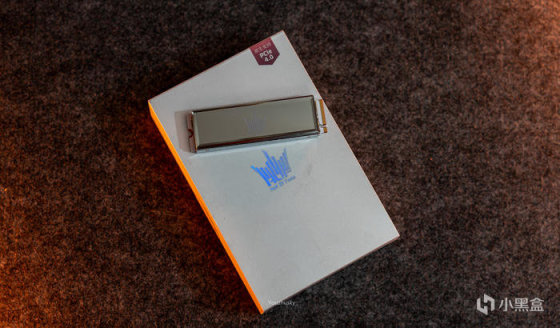

固態硬盤是名人堂 HOF EXTREME 1TB SSD，對於 PCIE4.0 的羣聯 E18 主控個人覺得還是經過市場久經考驗，當前屬於幾款最具性價比的選擇了，且 1TB 具有 700TBW 的五年質保也是比較放心

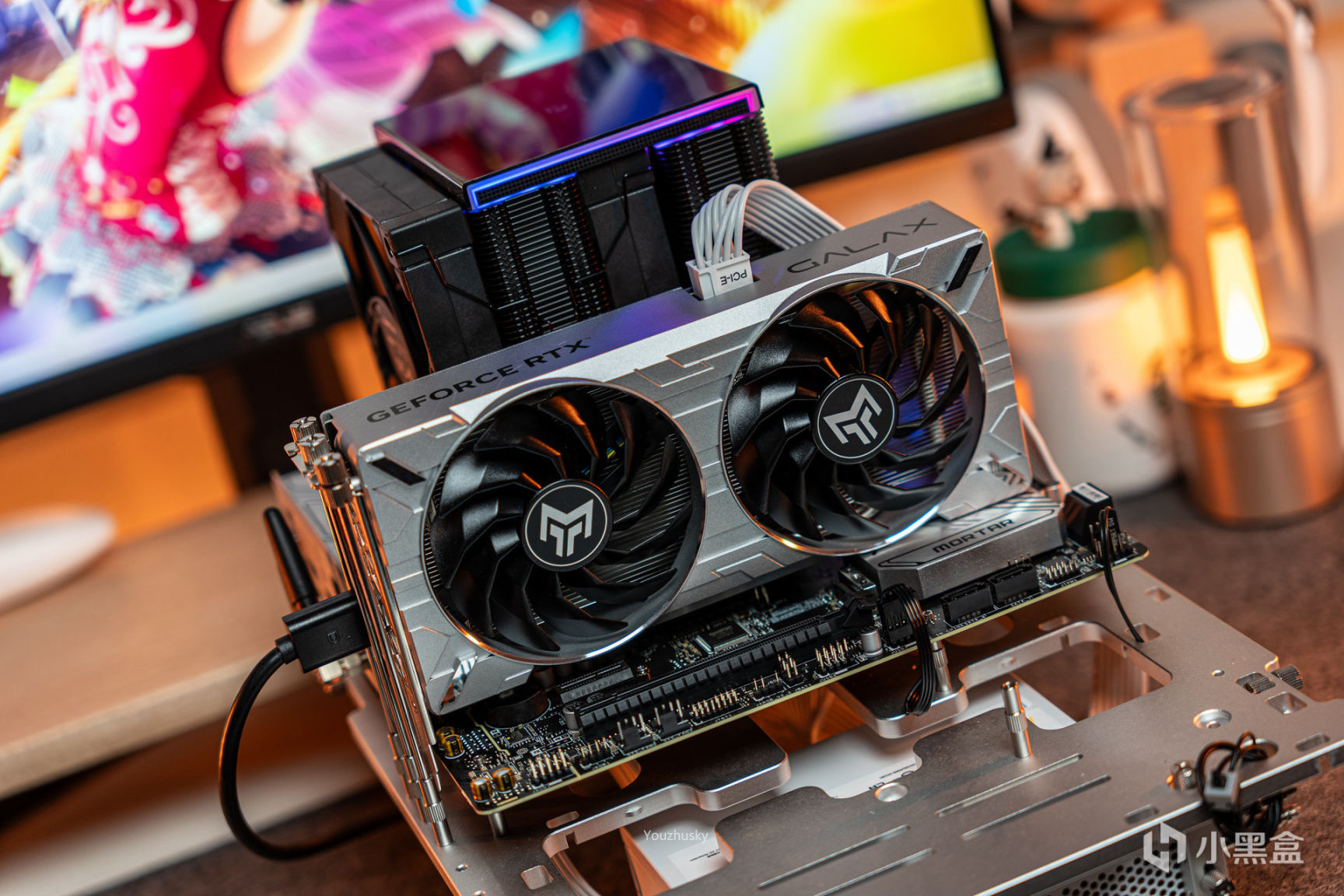

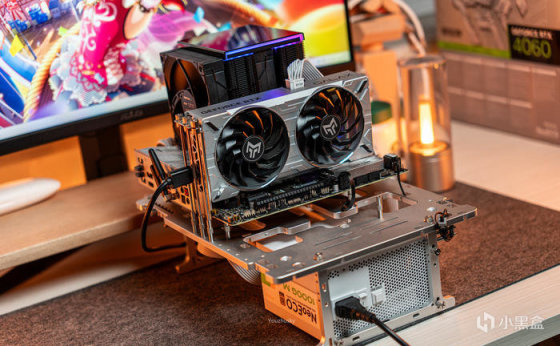

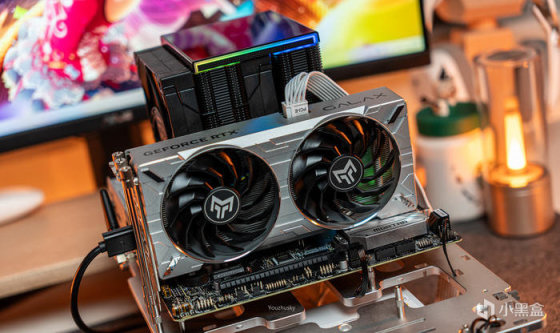

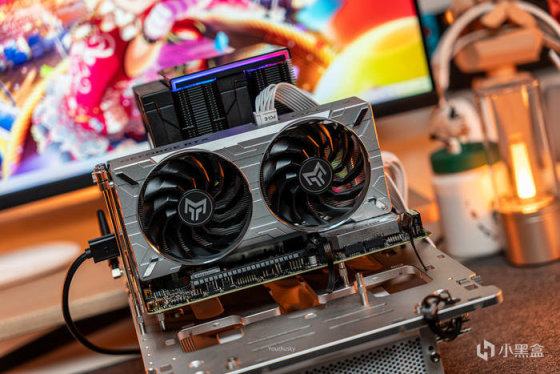

運行中的4060金屬大師OC

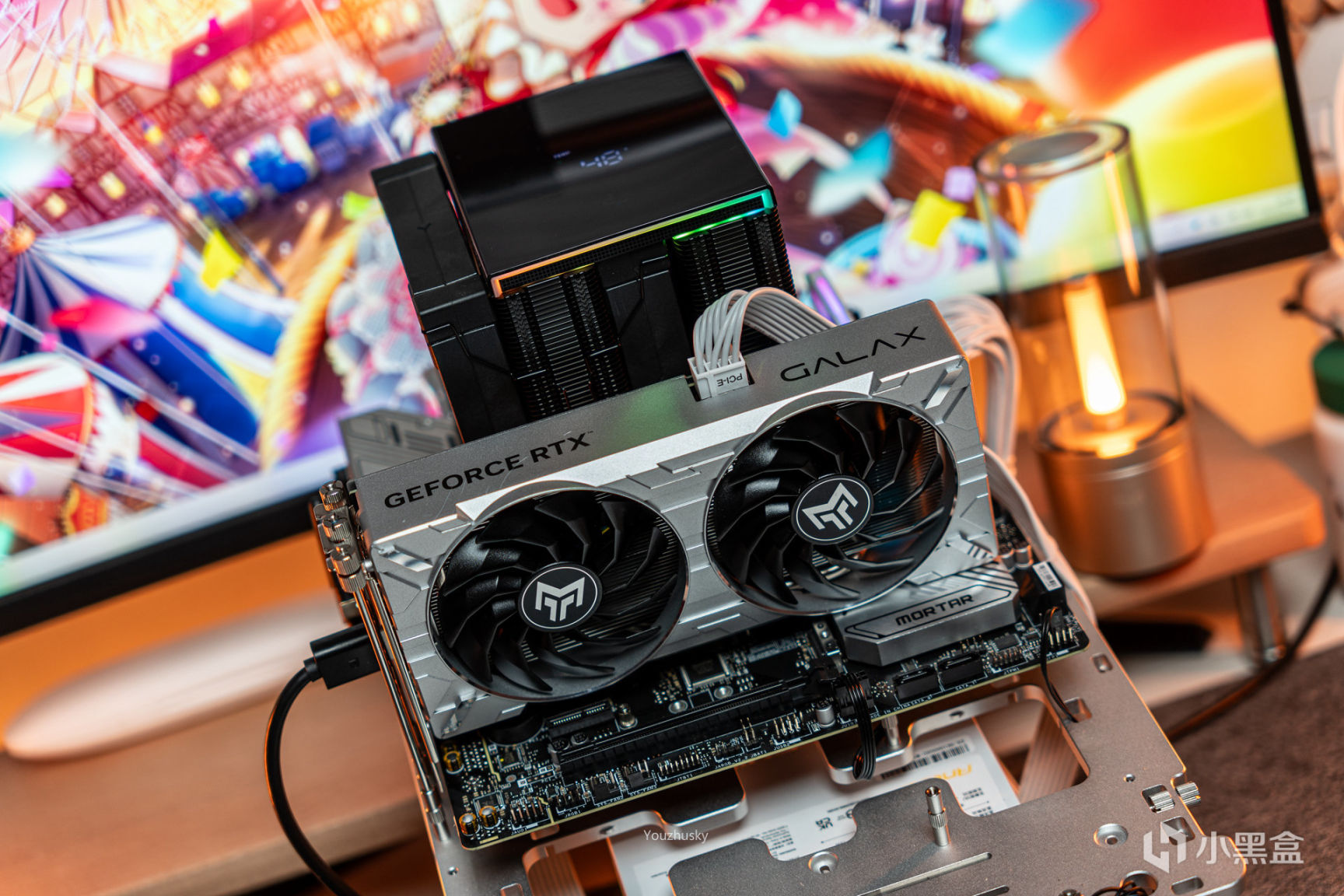

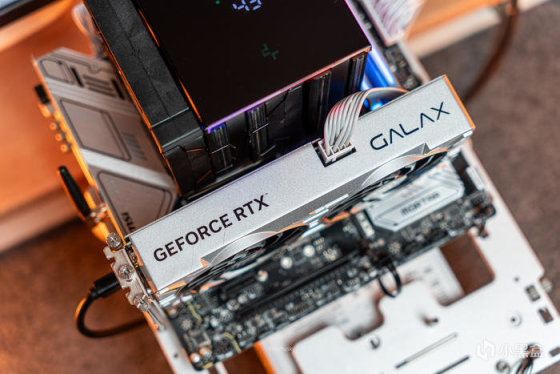

運行中的4060金屬大師OC

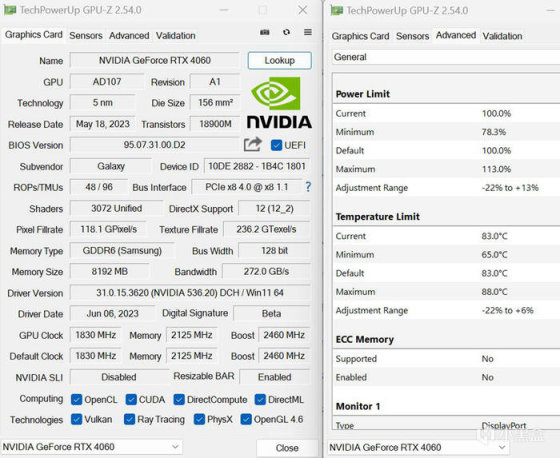

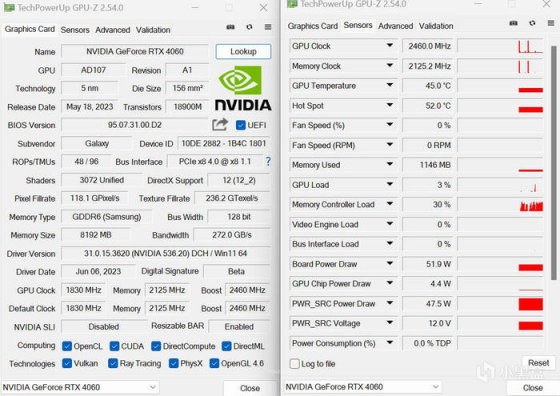

GPU-Z顯示的GEFORCE RTX 4060金屬大師OC顯卡信息

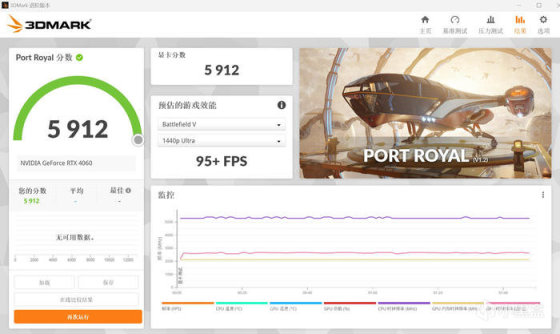

3D MARK PORT ROYAL 光線追蹤測試成績 5912

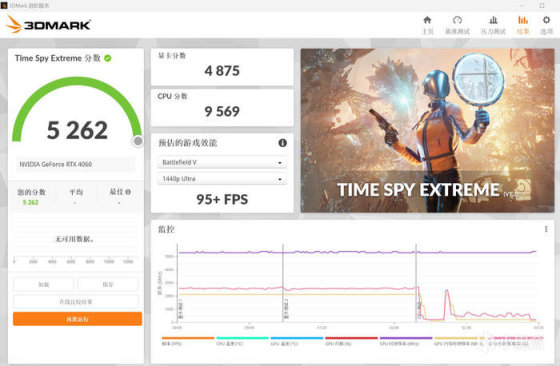

3D MARK TIME SPY EXTREME 測試成績 5262

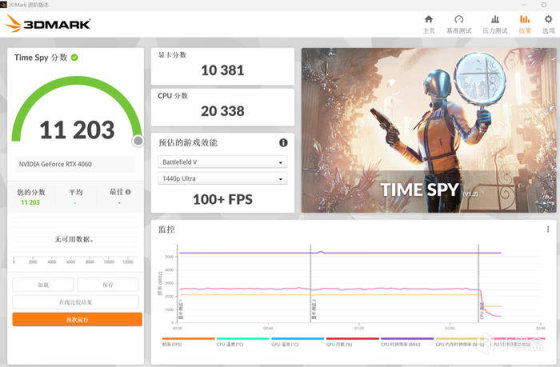

3D MARK TIME SPY 測試成績 11203

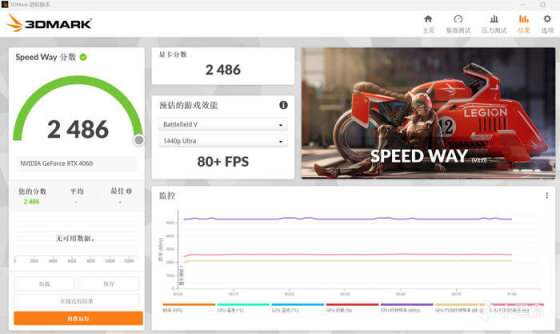

3DMARK SPEED WAY 測試成績 2486

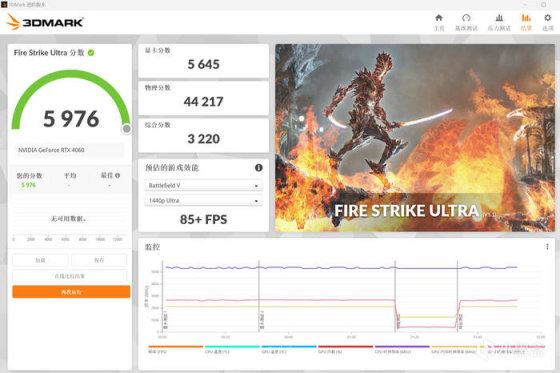

3D MARK FIRE STRIKE ULTRA 測試成績 5976

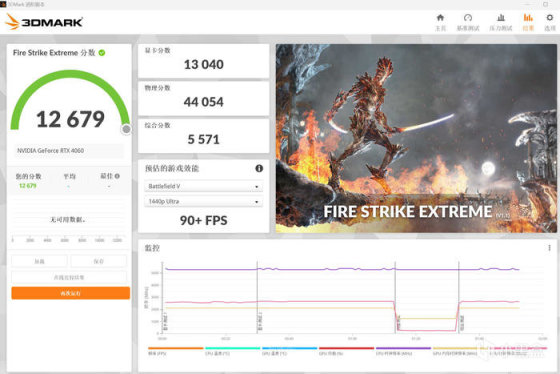

3D MARK FIRE STRIKE EXTREME 測試成績 12679

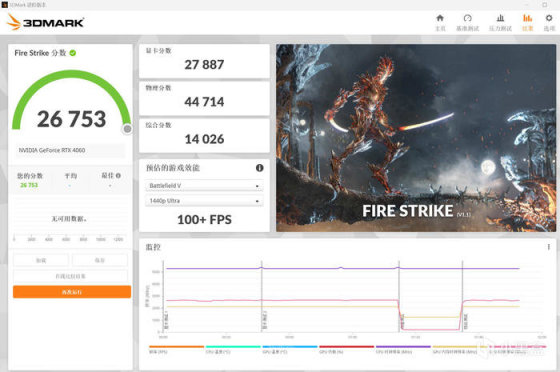

3D MARK FIRE STRIKE 測試成績 26753
以下爲遊戲測試，主要測試了1080P分辨率下的光追遊戲，分別對比了DLSS3開關性能對比，以及光柵遊戲的性能

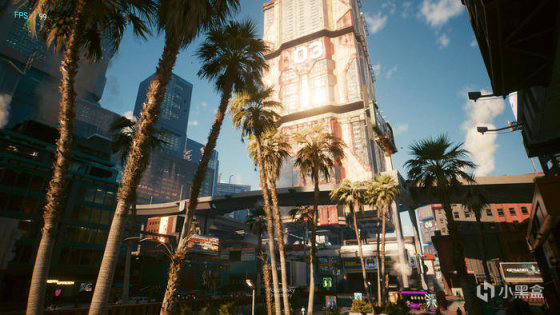

賽博朋克2077支持目前所有主流顯卡的最先進功能

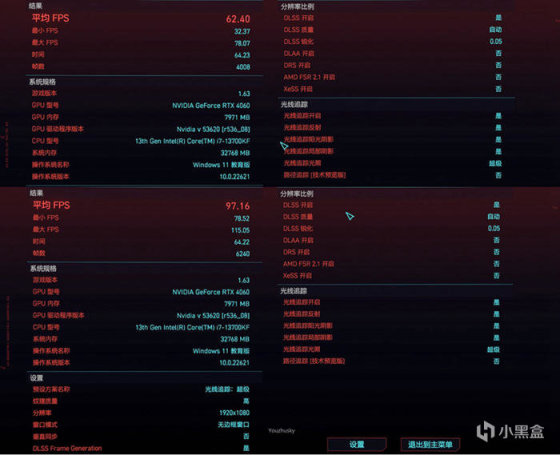

測試在1080P分辨率下開啓光線追蹤：超級特效下，關閉和開啓DLSS3的遊戲FPS分別爲62.4和97.16，DLSS3性能提升55.7%

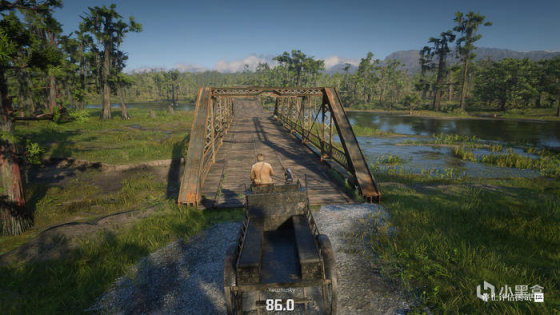

荒野大鏢客2目前也已經支持DLSS

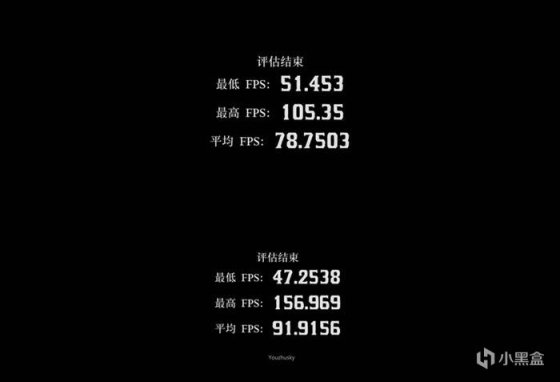

在1080P分辨率下開啓最高特效，分別測試關閉DLSS和開啓DLSS的成績爲78.75FPS和91.91FPS，DLSS性能提升16.7%

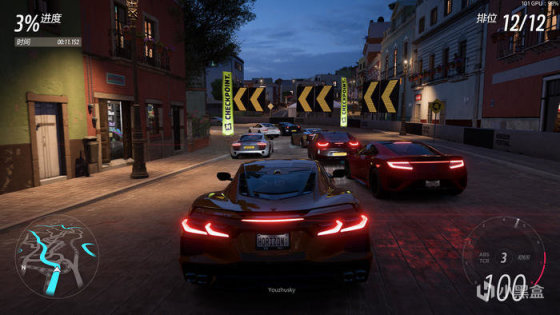

極限競速·地平線5目前也已經支持DLSS3

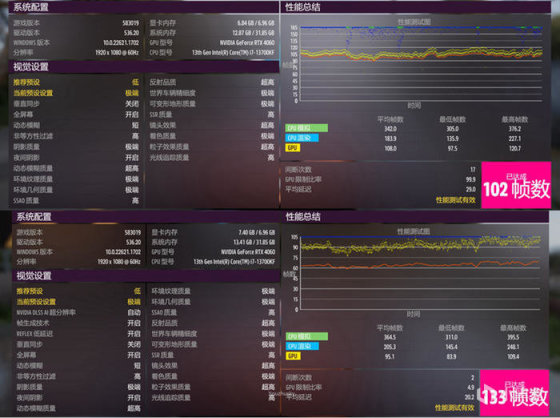

測試在1080分辨率的最高極端特性下，關閉和開啓DLSS3的成績分別爲102FPS和133FPS，DLSS3性能提升30.4%
瘟疫傳說·安魂曲也是比較早支持DLSS3的遊戲，在1080P分辨率的最高特效下，測試遊戲紀錄關閉和開啓DLSS3的成績分別爲108FPS和134FPS，DLSS3性能提升24%
新款遊戲原子之心在1080P分辨率的最高特效下，測試關閉和開啓DLSS3的成績分別爲94FPS和111FPS，DLSS3性能提升18%

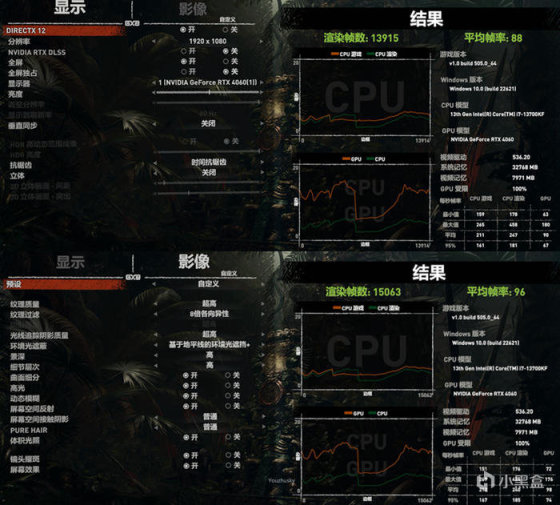

古墓麗影·暗影遊戲在1080P分辨率最高特效並開啓光追情況下，關閉和開啓DLSS的成績分別爲88和96，DLSS性能提升9%

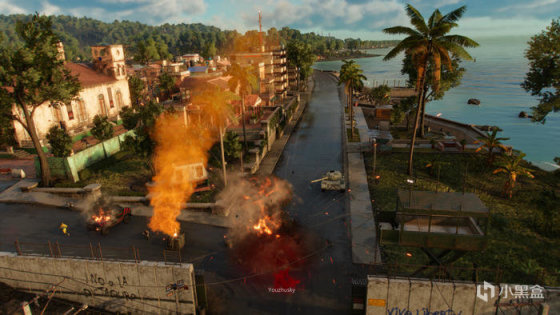

FAR CRY6爲光柵化遊戲

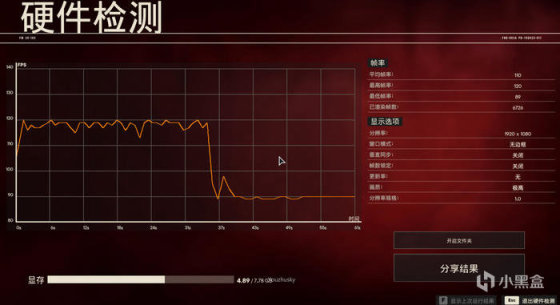

在1080P分辨率的極高特效下測試成績爲110FPS

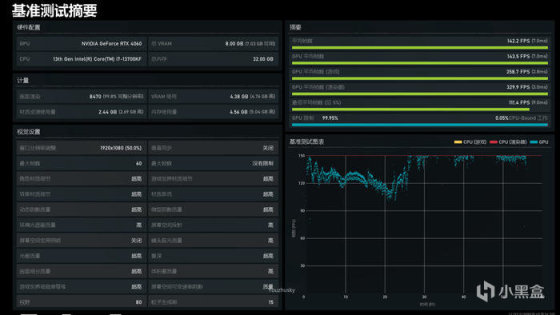

GEARS5戰爭機器5爲光柵化遊戲，測試在1080P分辨率的超高特效下成績爲142.2FPS
GEFORCE RTX 4060 金屬大師OC待機狀態下風扇停轉，溫度僅爲45°，而整卡待機功耗也只有50W左右
在10分鐘的甜甜圈烤機之後,GEFORCE RTX 4060 金屬大師OC顯卡也只有GPU63.1°、熱點72.9°、功耗只有120W，雖然省不了多少電，但是功耗低了，自然溫度就低另外在每款遊戲中的功耗也不是頂格使用，測得在原子之心中平均功耗僅爲103W、瘟疫傳說安魂曲中平均功耗113W
以上就是此次GEFORCE RTX 4060 金屬大師OC顯卡的全部開箱、拆解、測試內容了，這款顯卡能很好的勝任1080P高刷分辨率下的大部分遊戲，也將接任上一代甜點卡的接力棒，希望有機會突破steam霸榜佔有率的1060顯卡。文中表述僅代表個人觀點，如有問題可相互交流，感謝您的閱覽全文完
