今天裝一臺 mini 小主機——機械大師 Mechanic Master E24 能量盒。這是一款外觀非常可愛 mini 的 ITX 機箱，三色可選（本次裝機採用極地白配色），可立可臥，擁有主板、電源、顯卡分倉式的結構設計，以及 Matrix OS 抽拉式便捷安裝，體積小巧（195×249×144mm，約 6.9L），淨重 1.35kg，外殼採用 1.5mm 鋁合金，內殼採用 1mm SPCC 鋼板製成，小巧的機身擁有大量不規則散熱網孔，散熱也有不錯的表現。兼容性方面，支持 ITX 主板，下壓式散熱支持最大 65mm 高度，電源支援 SFX/SFX-L，顯卡支持最大 180mm 長、140mm 高雙槽位顯卡。此外還可以安裝 2 個 2.5 寸硬盤拓展存儲。需要注意的是，這款機箱建議 CPU 選擇 12490F 這類不帶 K 的 Intel i5 來使用，還有一定要先接電源線材再安裝主板，CPU 供電線要從主板背側穿入，可以利用主板螺柱的高度進行影藏安裝，也爲背部顯卡區域騰出空間。
其他硬件方面，主板使用華碩玩家國度 ROG STRIX B760-I Gaming WiFi， 擁有 8+1 相 (Core+GT) CPU 供電（每相搭配一顆 SIC659 80A）和良好的散熱器兼容度；顯卡使用影馳 GeForce RTX 3060 金屬大師 Mini [FG]，純金屬外觀，長度僅爲 168mm，尺寸更小散更好，非常適合小型 ITX 機箱使用；固態硬盤同樣來自影馳名人堂 Hof Pro 30 PCIe 4.0 1TB，採用 3D NAND 顆粒，羣聯 PS5016-E16 主控，提供 5 年或 1000 TBW 的質保，品質有保障；內存選擇了光威天策 DDR5 6400 皓月白，白色無光設計非常適合風冷裝機使用，頻率 6400MHz，Cl32 超低時序，海力士 A-Die 顆粒，超頻潛力不錯；電源來自 追風者 Revolt 850W SFX ATX3.0 白金全模組，ITX尺寸，原生 12VHPWR 16Pin 接口，不但體積小，附送的線材容易塑形彎折，長度也適中，十年質保；散熱則來自喬思伯 HX6200D，迴流焊鰭片、6 熱管規模，63mm 高度兼容絕大多數 ITX 機箱安裝使用。好了，介紹這麼多，下面進入裝機環節。
硬件配置清單：
CPU：英特爾 Intel i5-12600K
主板：華碩玩家國度 ASUS ROG STRIX B760-I Gaming WiFi
顯卡：影馳 Galaxy GeForce RTX 3060 金屬大師 Mini [FG]
SSD：影馳 Galaxy 名人堂 HOF Pro 30 PCIe 4.0 1TB x2
內存：光威 GLOWAY 天策 DDR5 6400 皓月白 32GB（16GBx2）
電源：追風者 Phanteks Revolt 850W SFX ATX3.0 白金
散熱：喬思伯 JONSBO HX6200D White RGB
機箱：機械大師 Mechanic Master E24 能量盒極地白
一、整機展示。
整機白色主調，板載自動 RGB 彩虹燈效，僅調暗亮度。

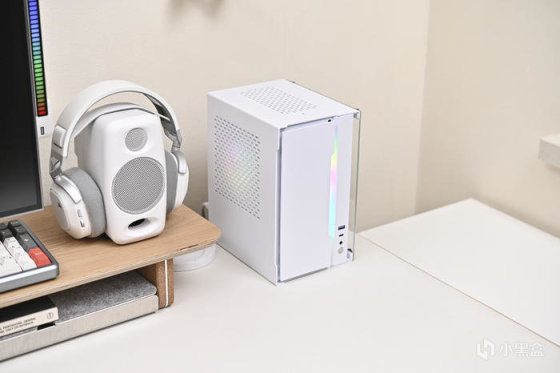

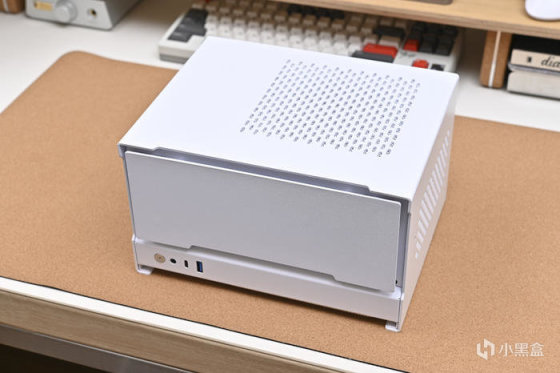

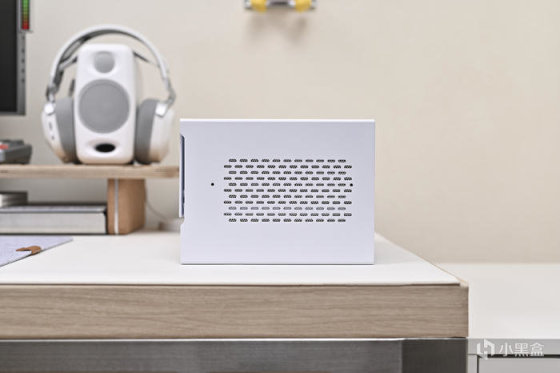

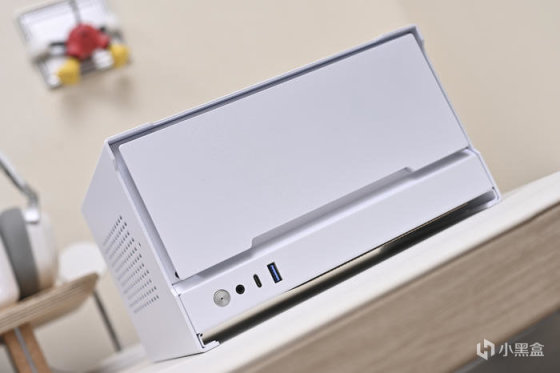

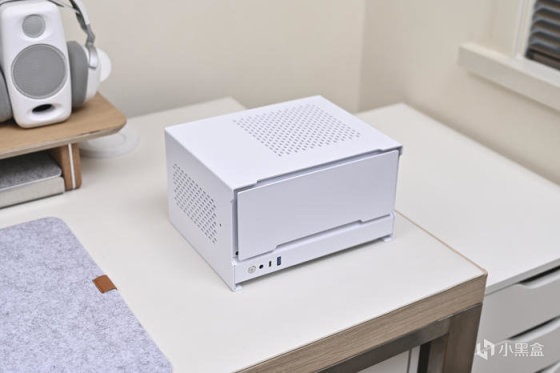

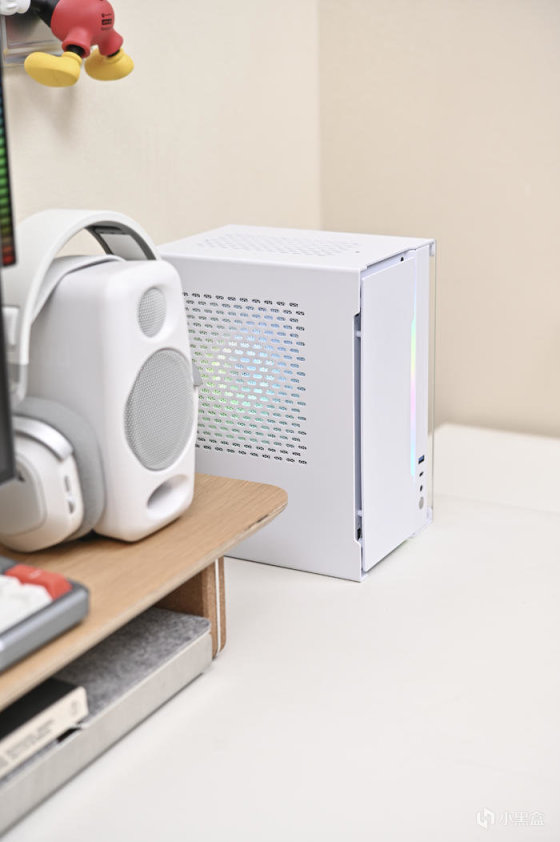

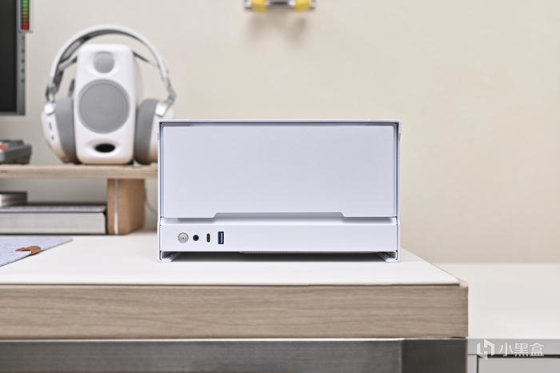

以下爲主機各角度展示。首先是臥式、立式擺放展示。

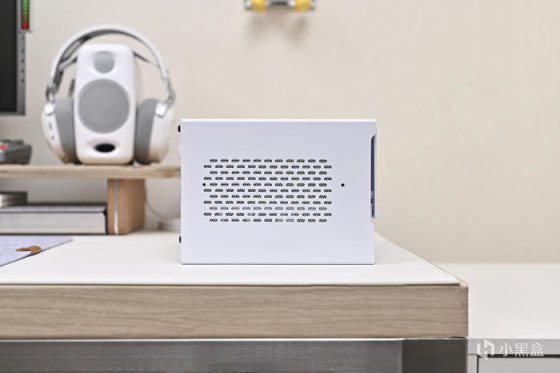

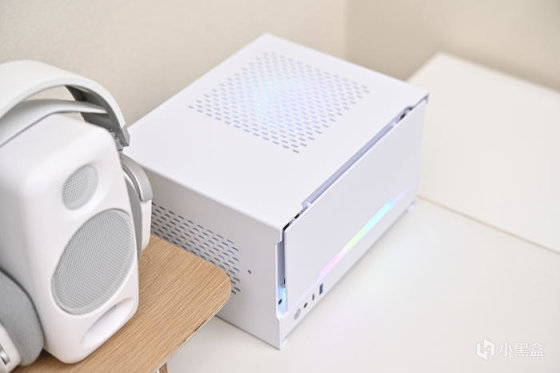

機箱前面板、上頂板、左右側板均爲鋁合金材質。頂部和左右兩側均做了大量開孔提升通風散熱能力。
前面板上下分區設計，上部蓋板側面留有進風空隙。下方凹槽位爲 LED 燈條，支持各大廠商主板 ARGB 神光同步。

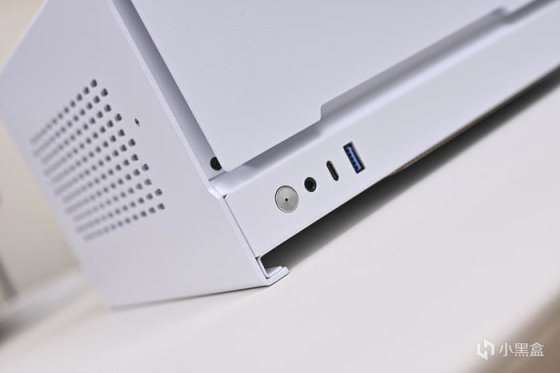

前面板 I/O 接口在左下角，從左到右分別爲：1x 機箱開關內置白色LED指示燈、1x 3.5mm音頻複合接口、1x 5G Type-C、1x USB3.0 TypeA。

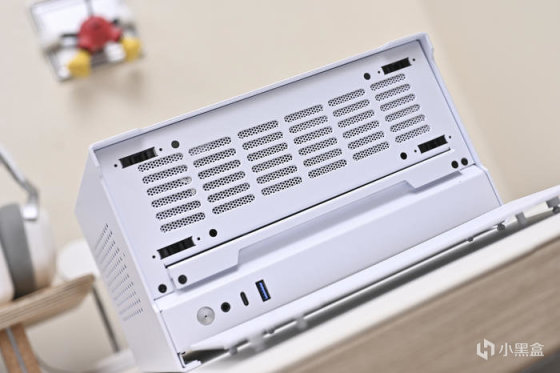

移除蓋板可以看到內部採用密集條狀通風網孔設計，此外，上部扣板在安裝好後和機箱本體留有空隙，冷空氣可以從扣板四周進入，再通過條狀網孔進入機箱內。

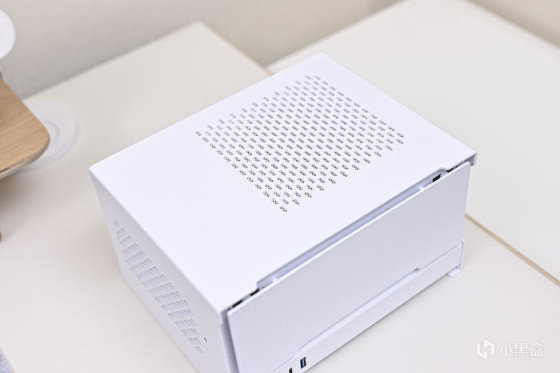

機箱頂部 CPU 散熱區域做了整面網孔鏤空，這是下壓式散熱器進風的主要通道。

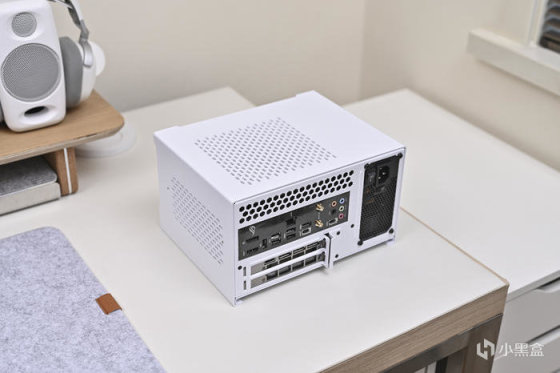

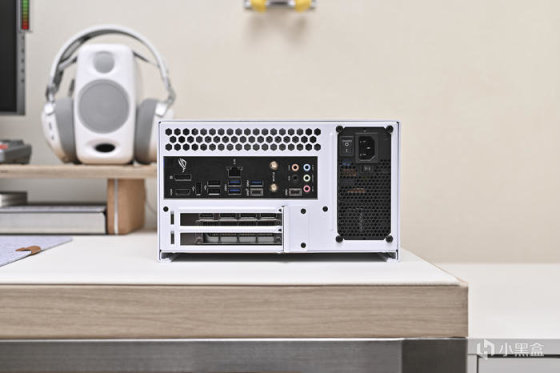

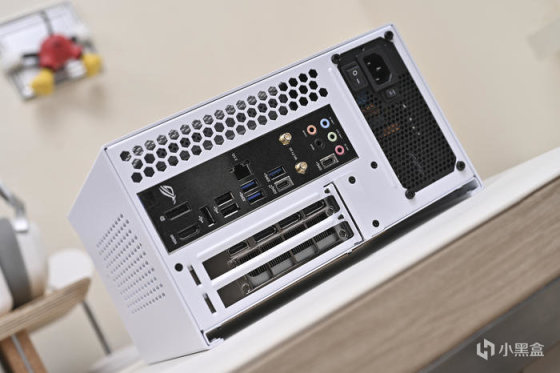

機箱尾部左側上方 Mesh 網孔設計，中央是主板 I/O 擋板，下方是顯卡接口，右側則是電源接口。

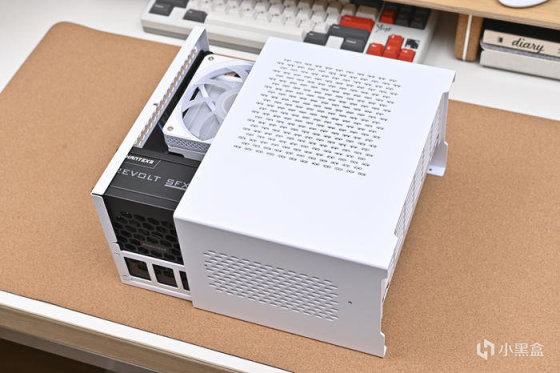

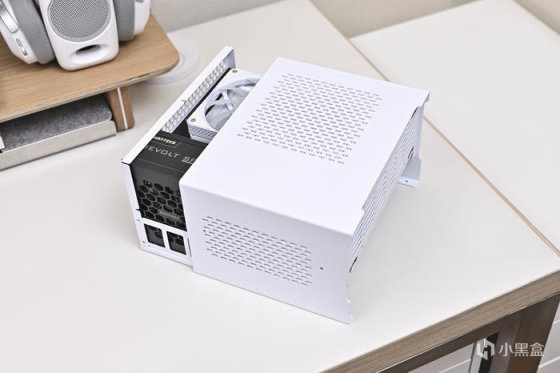

機箱採用 Matrix OS 抽拉結構，輕輕拉動內膽，外殼和內膽即可打開分離。

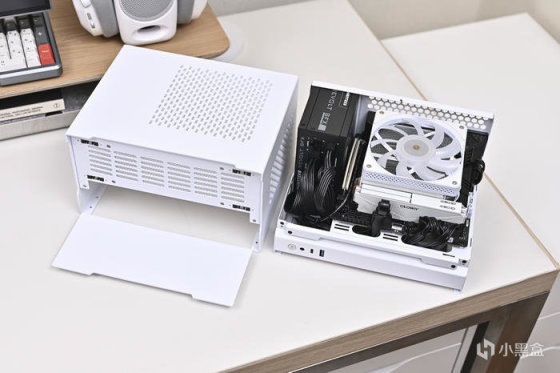

外殼、內殼、前面板構成了機械大師 E24 主體結構。打開外殼，來看機箱內部各硬件情況。

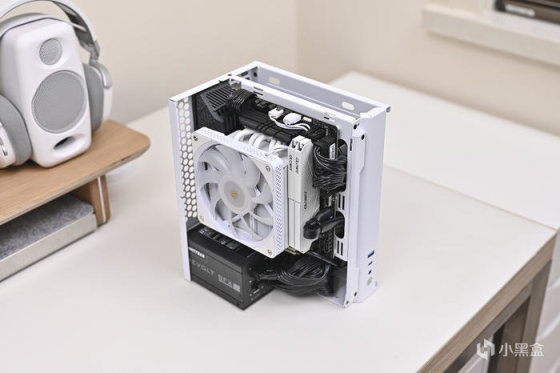

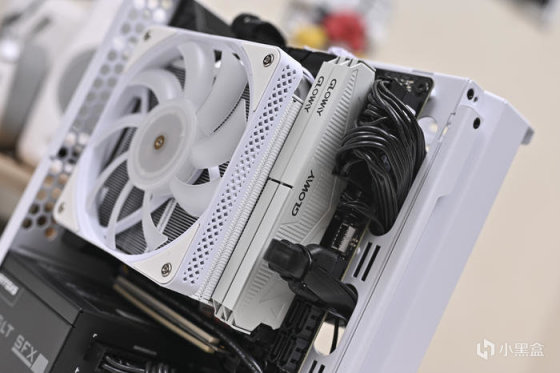

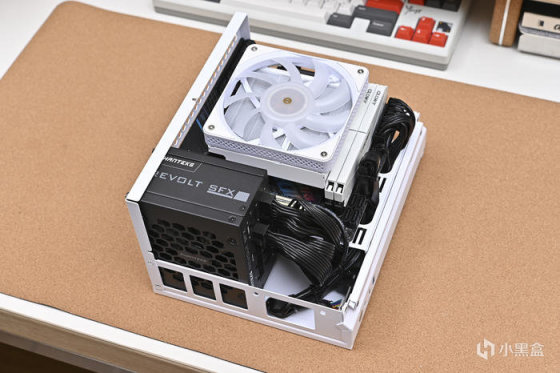

豎立擺放時，各硬件的分區位置一覽，主板、電源側展示。

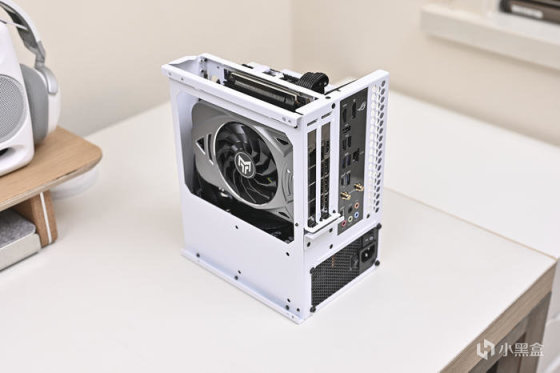

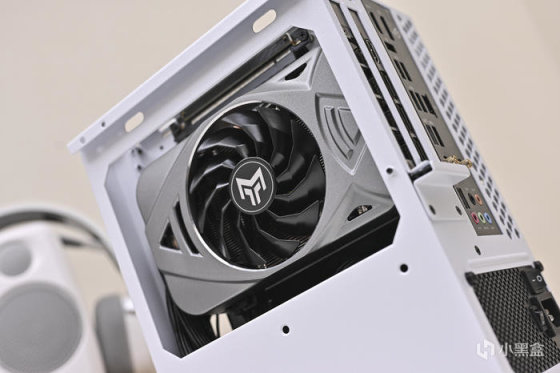

顯卡側展示。
喬思伯 HX6200D White RGB 下壓式散熱器。
迴流焊鰭片、6 熱管規模，63mm高度兼容絕大多數 ITX 機箱安裝使用。
華碩玩家國度 ROG STRIX B760-I Gaming WiFi 主板供電散熱裝甲上的網格風的 ROG LOGO 及 Mini 版的 ROG 標識。
光威 GLOWAY 天策 DDR5 6400 皓月白 32GB（16GBx2）內存，電泳白質感外觀，無光馬甲條設計非常適合白色淡雅的裝機風格。
內存 XMP 基礎頻率 6400MHz，Cl32 低時序，海力士 A-Die 顆粒，可以低時序超頻至更高頻率。
追風者 Revolt 850W SFX ATX3.0 白金全模組電源，原生 12VHPWR 16Pin 接口，可以直接爲 PCIe 5.0 顯卡提供最高 600W 充足電力。
影馳 Galaxy GeForce RTX 3060 金屬大師 Mini [FG]。
僅 168mm 的超短長度（整體尺寸：168x115x40mm），全金屬材質，非常適合小型 ITX 機箱使用。

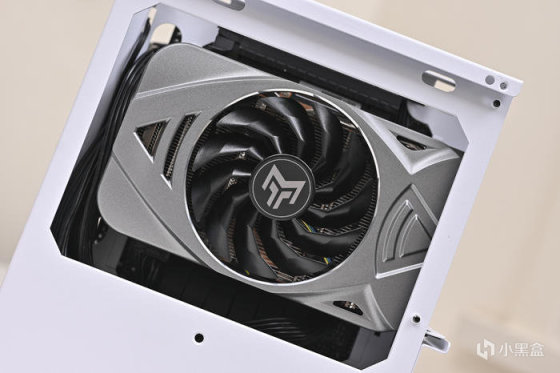

顯卡正面中央一顆 90mm 靜霜風扇，使用 11 片影馳靜霜扇葉，風流更強勁，支持風扇智能啓停，噪音更低。放桌面的小機箱，顯卡一定要選支持風扇啓停的。

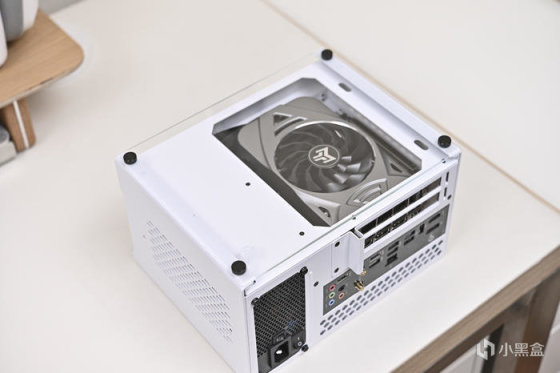

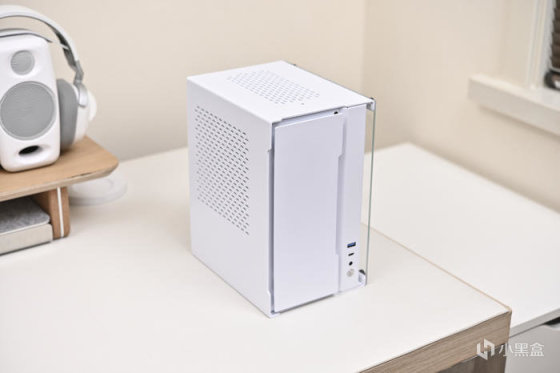

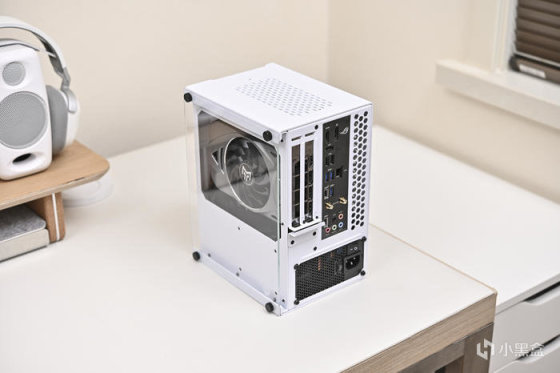

顯卡側加裝額外的鋼化玻璃側板即可實現主機立式擺放。以下爲示例。
立式擺放其實也是非常不錯的，相比臥式可以更加節約桌面空間。
鋼化玻璃側板的加入也可以讓機箱外觀更富有質感。
二、裝機演示。

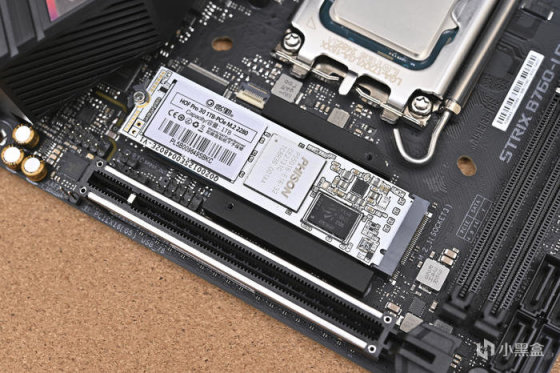

機箱整體安裝是比較輕鬆的。首先將影馳名人堂 HOF Pro 30 PCIe 4.0 1TB 固態硬盤安裝到主板正面插槽。
安裝光威天策 DDR5 6400 皓月白內存。
安裝喬思伯 HX6200D。

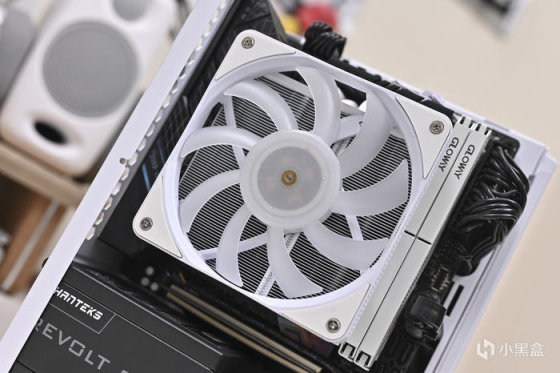

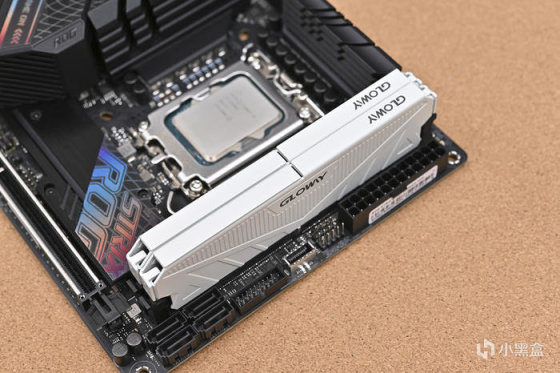

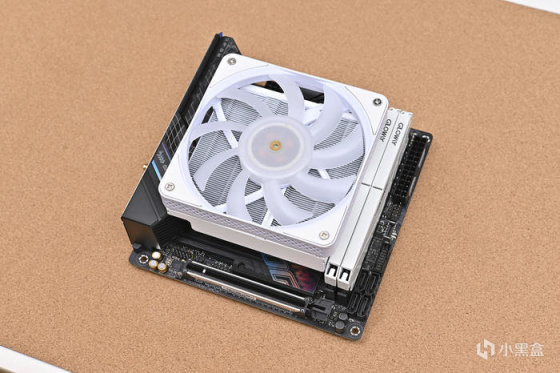

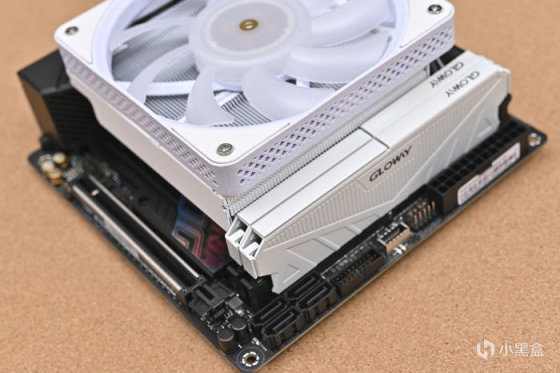

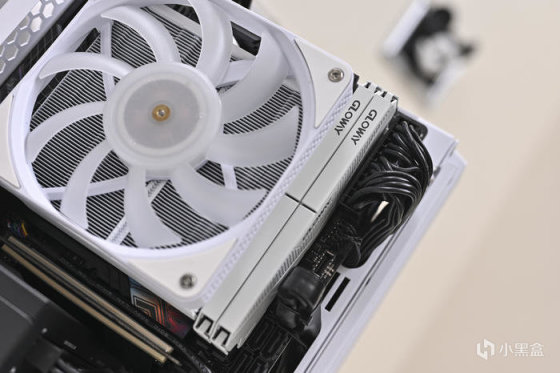

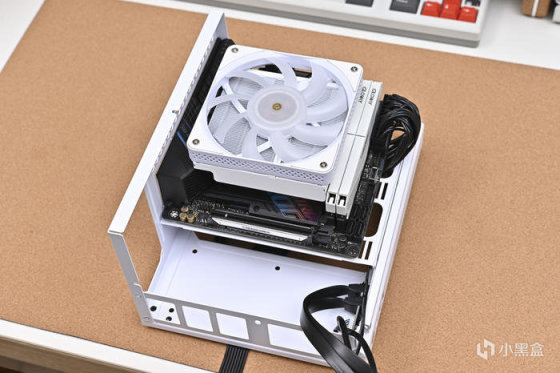

內存和散熱器的兼容度展示。

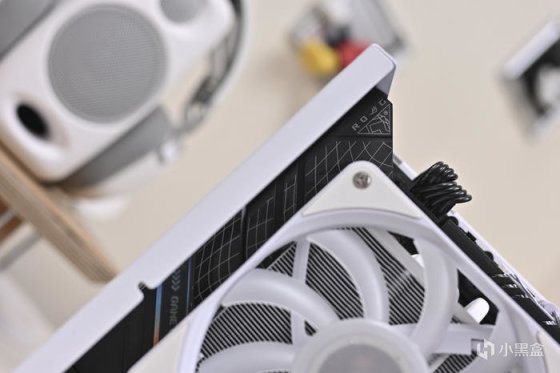

ROG B760-I 供電裝甲與散熱器兼容度不錯，還留有餘量。
將主板所有供電模組線接好，然後將其安裝到機箱內殼主板位。一定要先接電源線材在安裝主板，不然穿線孔穿不過來。

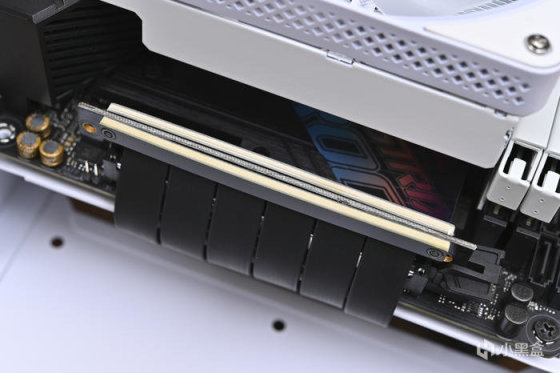

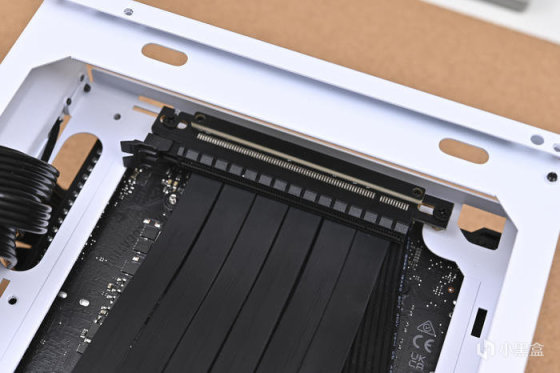

安裝 PCIe 4.0 顯卡延長線到主板插槽。
安裝另一側顯卡插槽，注意不要鎖緊，等安裝好顯卡再微調鎖緊螺絲。螺絲孔上方機箱鋼板開孔方便螺絲刀進入好評。

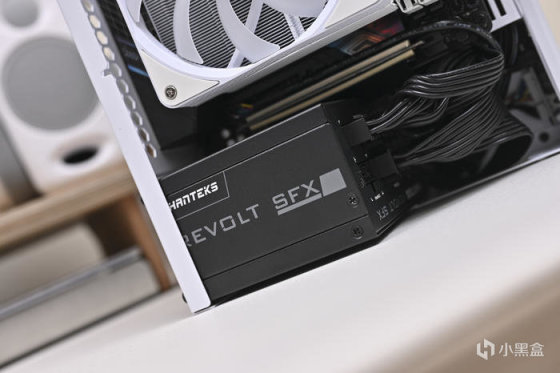

安裝電源，接好模組線及機箱 I/O 線材。

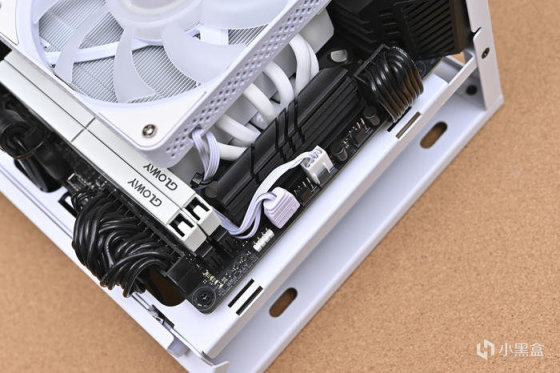

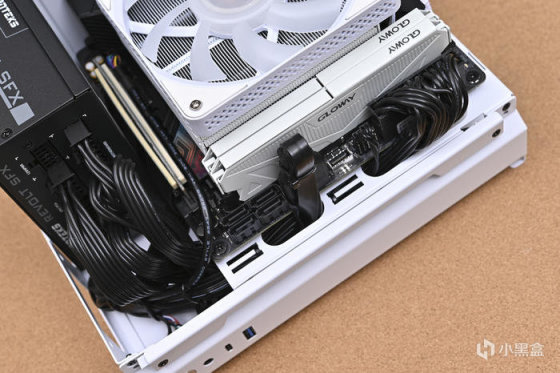

主板 24Pin及相關 I/O 線材連接情況。

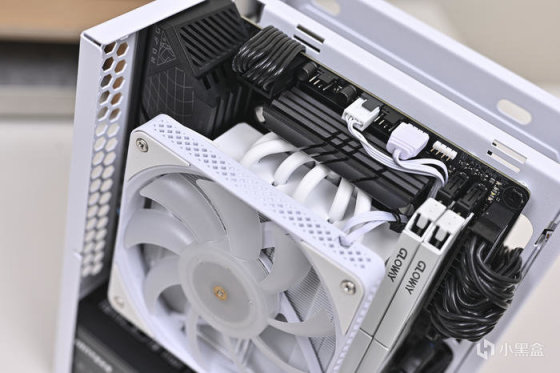

頂部 CPU 8Pin 供電線及散熱器線材連接情況。這裏 CPU 供電線要從主板背側穿入，可以利用主板螺柱的高度進行影藏安裝，也爲背部顯卡區域騰出空間。

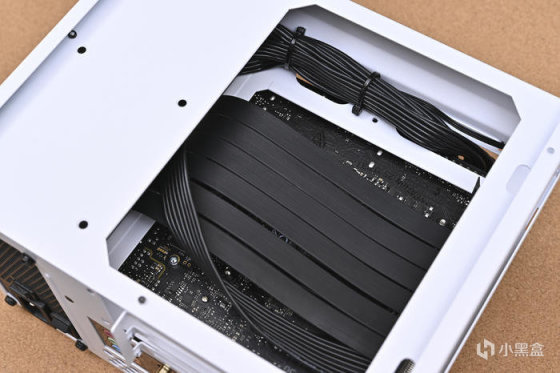

顯卡側線材整理情況。右側的主板線材一定要紮帶紮緊，不然顯卡會很擠安裝不進去，紮帶鎖緊時要觀察接口情況避免拉斷線材、拉彎接口。

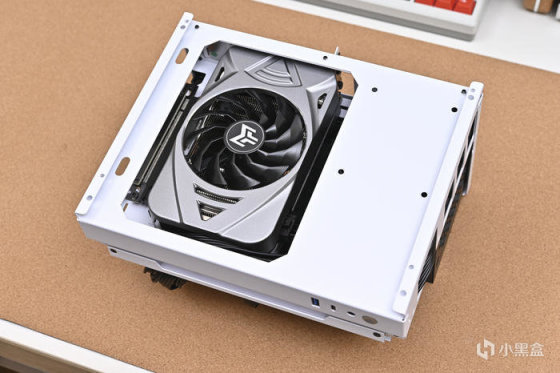

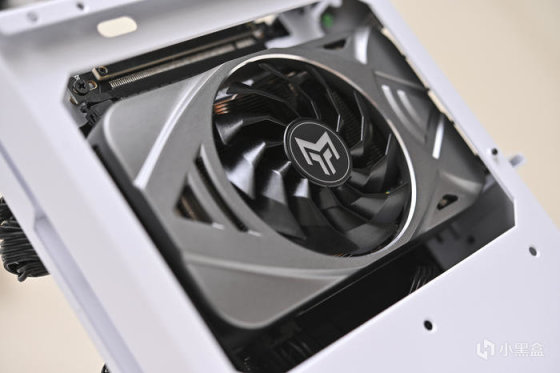

將顯卡安裝到背部，鎖緊螺絲，連接供電線材。

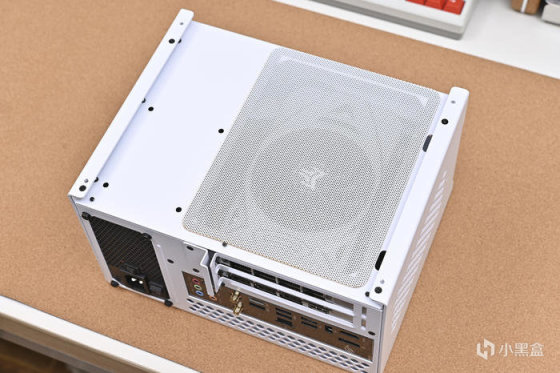

將磁吸防塵網置於顯卡上方防塵。
內膽抽屜與外殼合體。
至此安裝完成，待通電測試。
三、配件開箱。

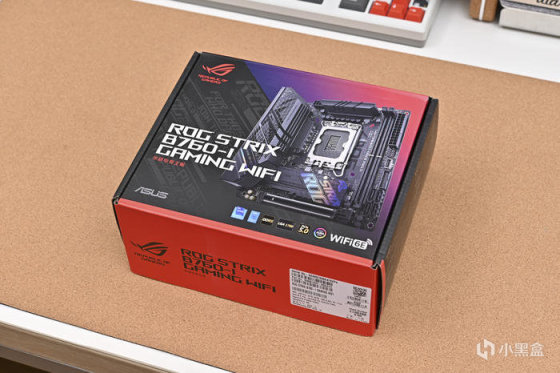

主板來自華碩玩家國度 ROG STRIX B760-I Gaming WiFi。
首先來看附件方面。包括說明手冊、ROG 貼紙各 1 份，感謝信卡片 1 張以及漂亮的 RO 姬卡片一張。。

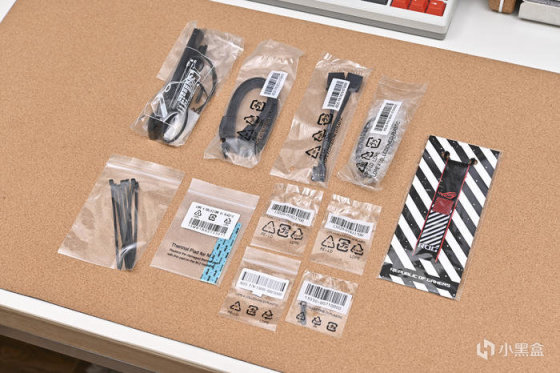

其他配件包括：一個座式WIFI天線、兩條SATA線、一條前置USB 2.0一分二線、一條機箱跳線延長線、黑色一次性紮帶，對應數量的 M.2 螺絲以及散熱墊，還有一個 ROG 鑰匙圈。

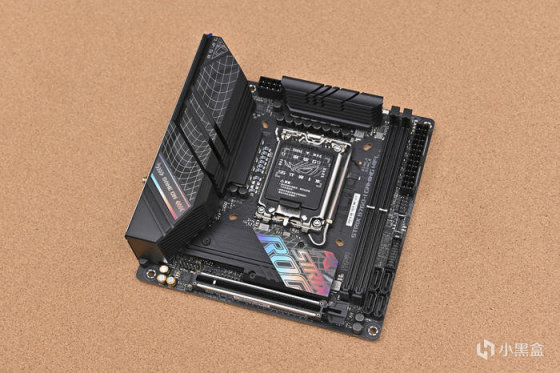

取出主板。ROG Strix B760-I Gaming WiFi 這是一款 ITX 版型主板，採用黑色主色搭配幻彩點綴的炫酷風格。

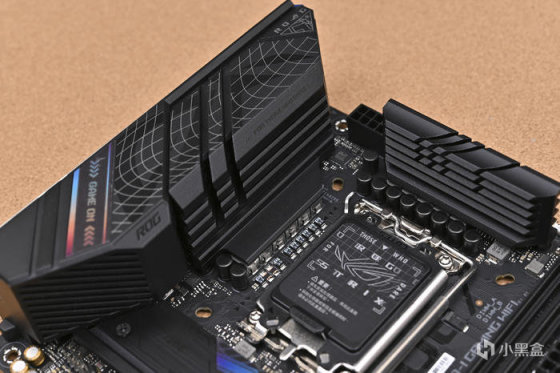

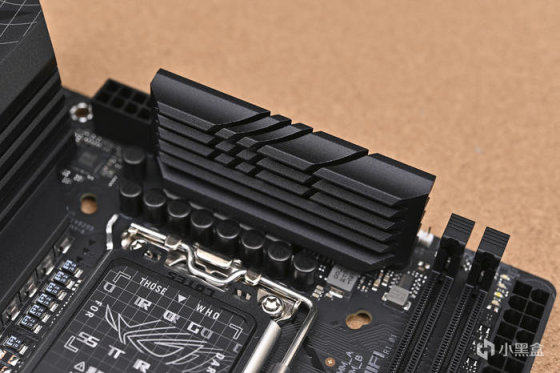

供電散熱結構爲L型的兩段式，在兩側的表面均設有一些貫穿式的斜切造型，並起一定的輔助散熱效果。主板採用 8+1 相 (Core+GT) CPU 供電，每相搭配一顆 SIC659 (80A)，AUX 供電採用了兩相 FDPC5030SG (25A)，核心供電主控爲華碩定製的 Digi+ VRM ASP2100R。

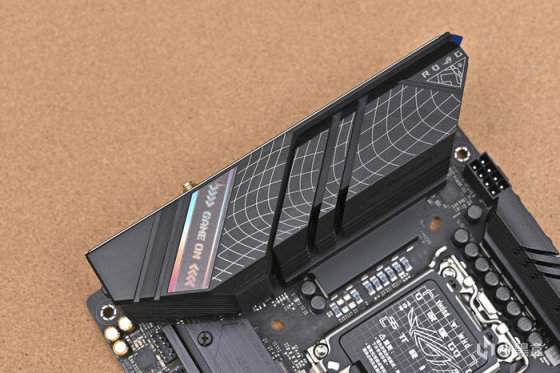

散熱模塊採用上蓋延伸設計，底部是網格風的 ROG LOGO，左下角是幻彩 Game On 條幅裝飾，最右端是 Mini 版的 ROG 標識。
兩側側面設有多道凹槽，可以進一步提升散熱面積，提升供電散熱效能。

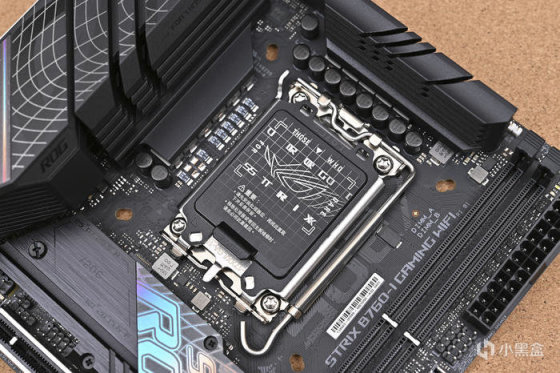

Intel 最新的 LGA1700底座，對扣式設計，支持 Intel 12/13 代 CPU。華碩特有的 LGA115x/1200 和 LGA1700 雙扣具開孔設計，兼容性更高，而扣具扳手自帶塑膠套管，防止安裝 CPU 過程中磕碰到頂部 VRM 散熱片。

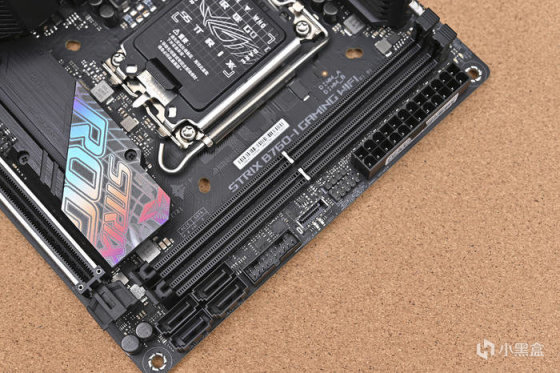

配備兩條雙通道 DDR5 內存插槽，支持最大 64GB(2*32GB) 的 DDR5-5600 內存，支持 XMP 3.0 標準，最大 OC 至 7600Mhz+。右側中央提供一組前置 USB 3.2 Gen1 19pin 接口和一個前置 USB 3.2 Gen2 Type-C 接口，下方還有 4 個直立式 SATA6 接口，由芯片組提供。

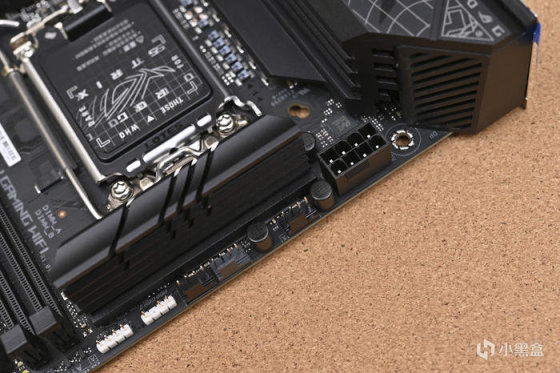

CPU 供電接口採用 單8pin 設計。共配備兩組 RGB 接口，爲一組 5V ARGB 接口和一組 12V RGB 接口，均位於主板頂部。

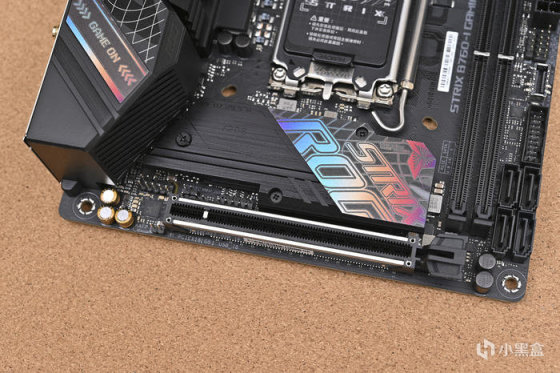

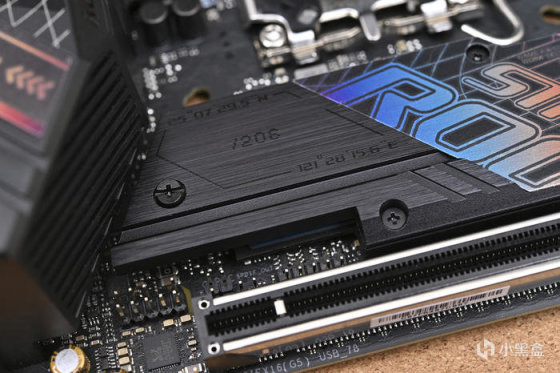

M.2 散熱片以及芯片組區域。M.2 散熱片表面同樣採用了拼接圖案設計，右側表面爲復古風的幻彩 ROG Strix 裝飾圖案。下方標配一條 CPU 提供的加固型 PCIe 5.0 x16 全長插槽，
左側爲金屬拉絲表面以及設有造型凹槽，並印有 ROG 總部的文字暗印。

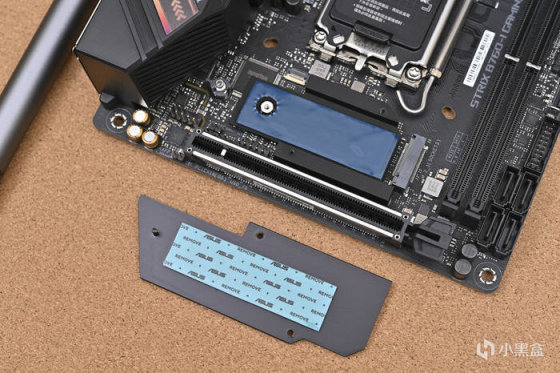

拆除正面散熱片後，主板正面爲 M.2_1 插槽（主板背面還有額外一個），最大支持 PCIe 4.0 x4 ，由 CPU 提供，規格支持 2260/2280 兩種尺寸，支持快拆鎖釦設計，預貼導熱貼，M.2 散熱片背部同樣預貼導熱貼。下方則是芯片組散熱模塊。左下角音頻區域爲 Realtek ALC1220P Codec 芯片。

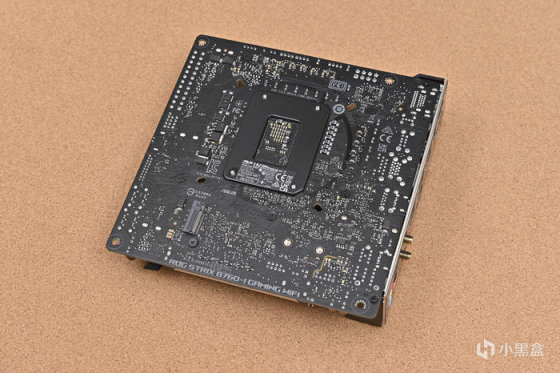

主板採用無背板式設計，

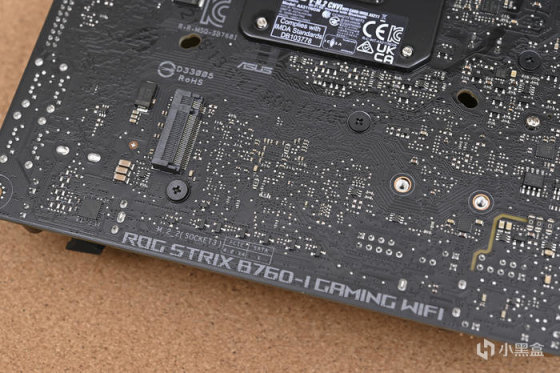

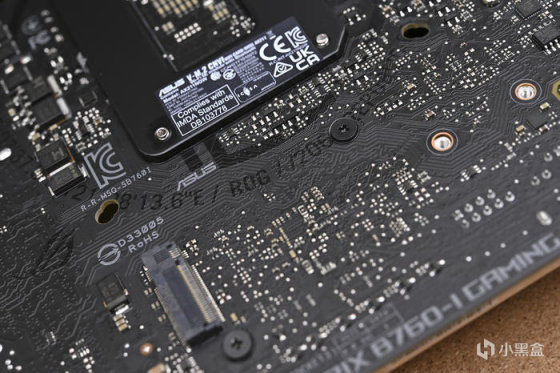

下方爲額外的 M.2_2 插槽，最大支持 PCIe 4.0 x4，由芯片組提供，規格支持 2242/2260/2280 三種尺寸，可通過附贈的螺絲及螺柱進行安裝。由於第二條 SSD 沒有散熱片，建議安裝帶有石墨烯貼片的 SSD 散熱會比較好。
ROG 總部座標的文字暗印。

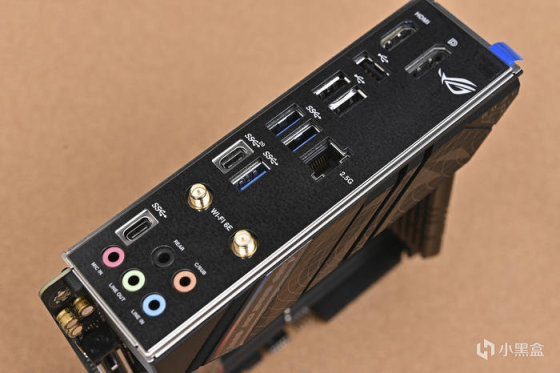

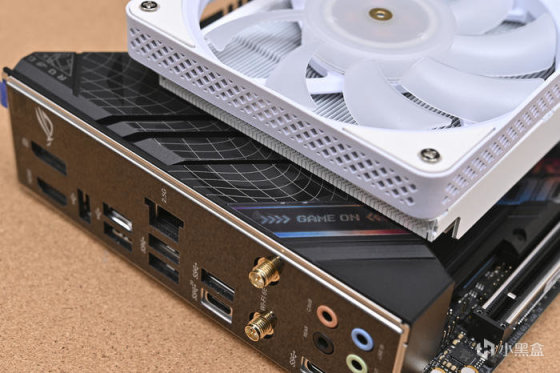

後方 I/O 接口，包括：1x HDMI 2.1、1x DP 1.4、1x USB 3.2 Gen2x2 Type-C、3x USB 3.2 Gen1 Type-A、1x USB 3.2 Gen1 Type-C、1x 2.5Gbps 有線LAN、2x 無線網卡天線接線端、以及 5x 3.5mm的音頻組合輸出。
顯卡採用了影馳 Galaxy GeForce RTX 3060 金屬大師 Mini [FG]。
包裝內包含快速安裝指南、合格證和質保卡。這款顯卡支持官方三年質保，支持個人送保。

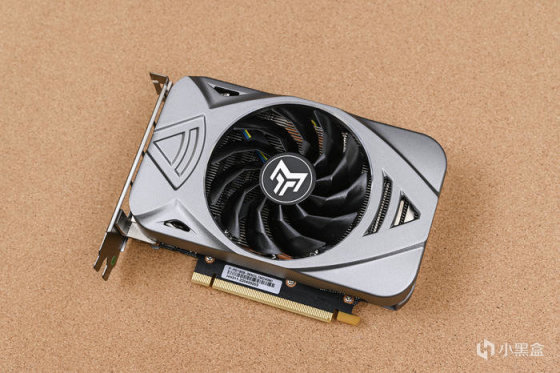

取出顯卡，顯卡非常精緻小巧，長度僅爲 168mm（整體尺寸：168x115x40mm），非常適合小型 ITX 機箱使用。顯卡採用經典的影馳金屬大師的全金屬外觀，上蓋爲灰色鋁合金壓鑄一體成型工藝，可大幅提升散熱面積。規格方面採用 Nvidia Ampere 架構，核心代號 GA106-302，擁有 3584 個CUDA 處理器，加速頻率 1777MHz，12GB GDDR6 顯存，顯存位寬 192-bit， 顯存頻率 15Gbps，功耗 170W，支持光線追蹤\DLSS 2.1&2.3。

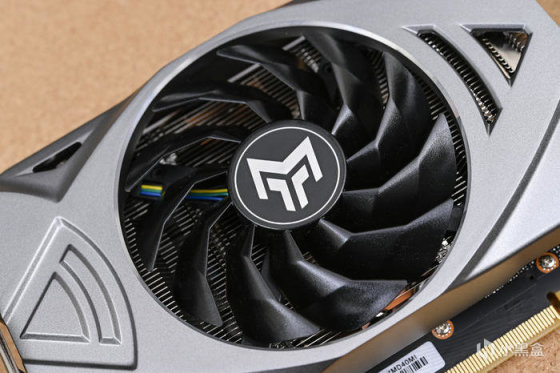

顯卡正面中央一顆 90mm 靜霜風扇，使用 11 片影馳靜霜扇葉，風流更強勁，異形構造設計經過空氣動力學測試，風流更快更流暢，且支持智能啓停，風扇低於 42℃ 停轉，帶來更低的噪音。風扇軸心是金屬大師的 Logo。

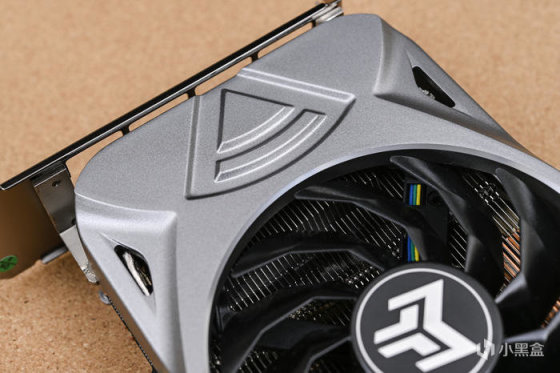

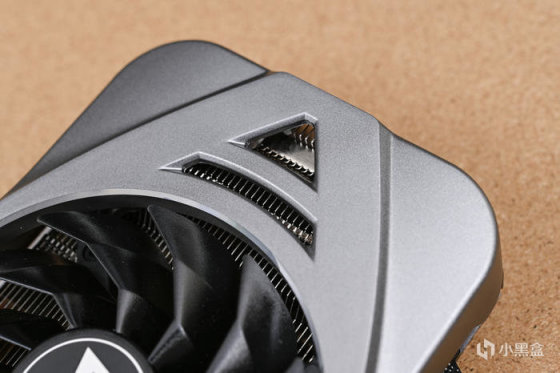

扇葉兩旁幾何圖案設計，一邊陰刻鏤空凹陷。
一變陽刻凸起，相互呼應。

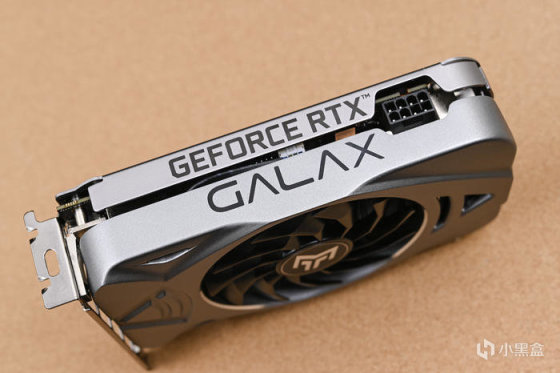

顯卡側面則是影馳 Galax 英文標識和 GEFORCE RTX 標識。

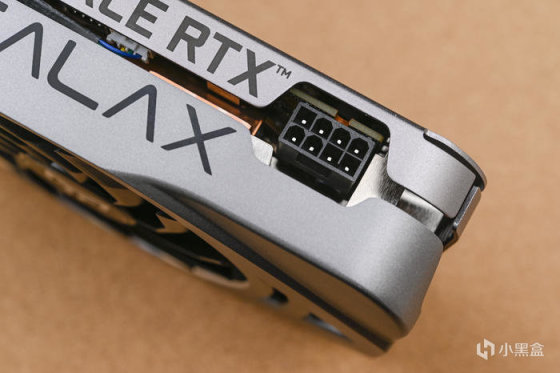

右側單 8Pin 供電設計。

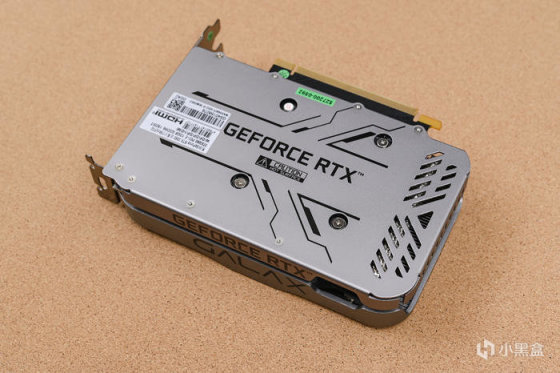

顯卡背面採用了全金屬加固背板，輔助散熱的同時加固 PCB 防止變形。

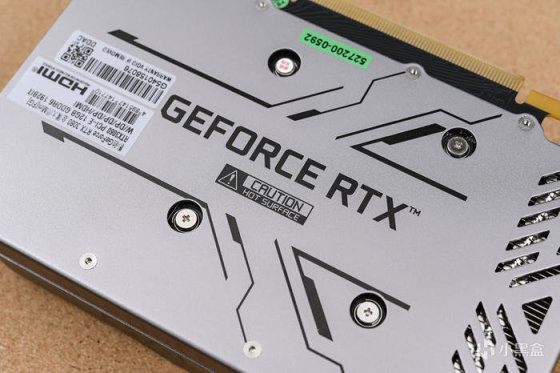

幾何鏤空的造型兼顧美觀和散熱。中央是 GEFORCE RTX 標識。

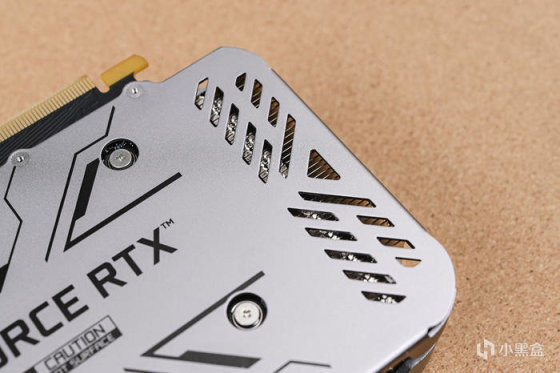

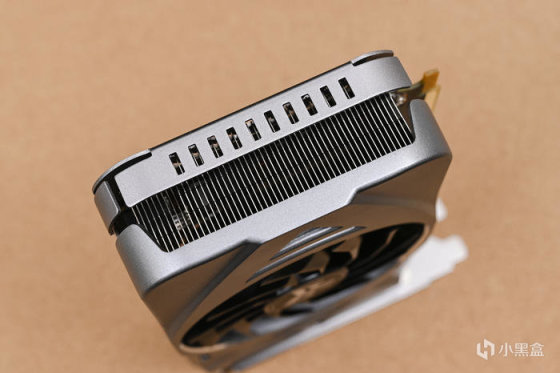

顯卡尾部也做了鏤空設計，減少尾部重量的同時兼顧更優散熱風道。

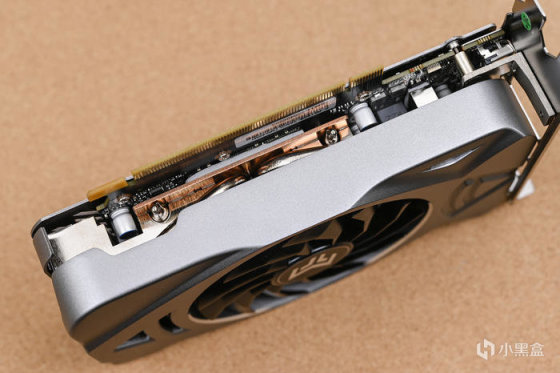

另一側可以看到顯卡採用鍍鎳搭配散熱銅底，強化散熱。
前後端留有出風口，散熱基於橫 Fin 結構能夠起到很好的導流作用，讓顯卡熱量快速帶走。

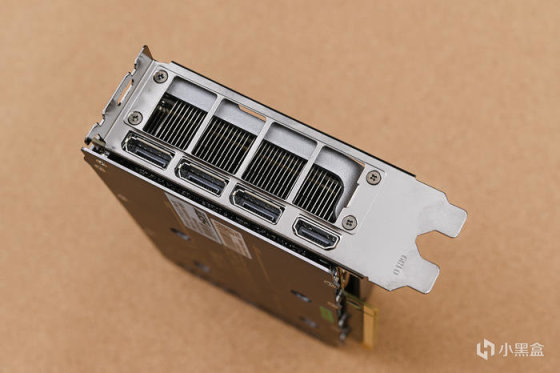

尾部採用金屬擋板和散熱器連鎖設計，由機箱承擔重量，減輕PCB負重。接口方面支持一個 HDMI2.1，三個 DP1.4a，支持 8K/60Hz 高清輸出。

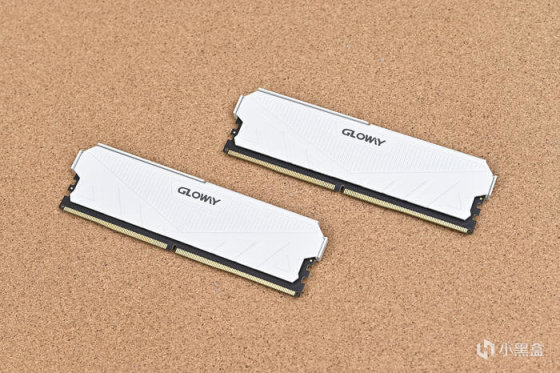

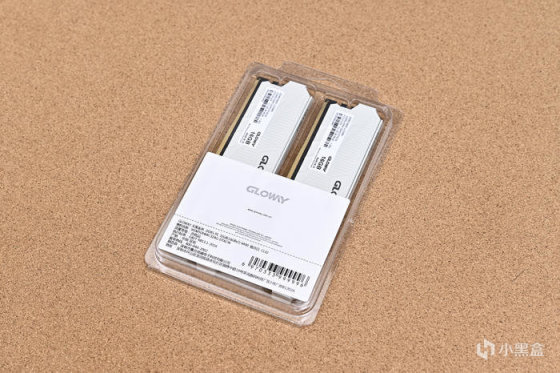

內存來自光威 GLOWAY 天策 DDR5 6400 皓月白 32GB（16GBx2）。
內存外觀方面，表面通體白色，散熱馬甲爲厚實的鋁合金材質，表面做了電泳塗層，觸感光滑細膩，無光矮條設計，通過了各大主板廠商認證，兼容性更好，非常適合高性能白色清新淡雅風格裝機。
規格方面，總容量 32GB，爲雙 16GB 套條，內存 XMP 基礎頻率 6400MHz，Cl32 超低時序，嚴選海力士 A-Die 顆粒，在主板、處理器等相關硬件適配的情況下，可以低時序超頻至更高頻率，具備非常強勁的超頻潛力和可玩性。搭載加強版 PMIC 電源管理芯片，不鎖電壓，ON-ECC 糾錯，自動修正數據存儲、運行中產生的錯誤，保障高頻運行時的穩定，極大的減輕 CPU 負擔。此外，這款內存還支持 AMD EXPO& Intel XMP 3.0 雙平臺超頻規範。

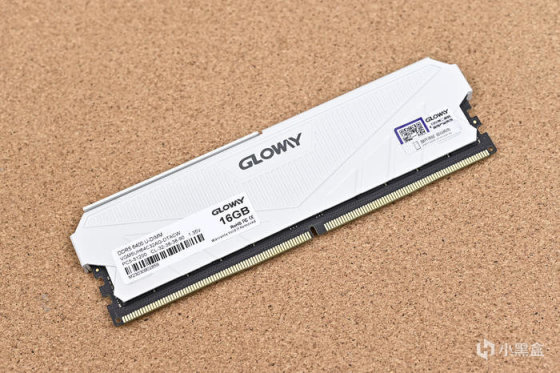

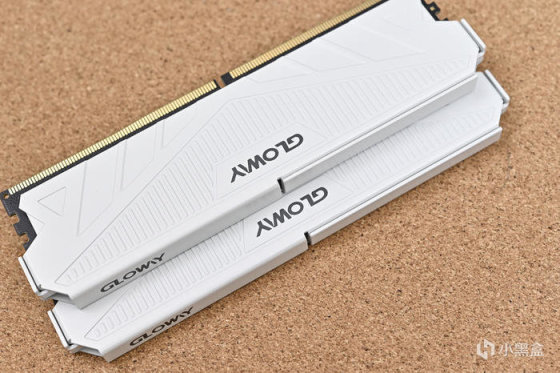

內存馬甲表面電泳白，馬甲厚重，非常有質感，表面陰刻倒三角型圖案，中間則是豎向紋理，彷彿飛翔的翅膀，同時在左右下方還有不規則幾何圖案點綴。中央則是光威的 GLOWAY Logo。內存背面左側是銘牌貼紙，標註了內存頻率、電壓、時序、容量等性能參數，內存頻率：DDR5 6400MHz（XMP&EXPO），時序爲：C32-38-38-90，電壓爲：1.35V。右側則是光威的防僞二維碼貼標。

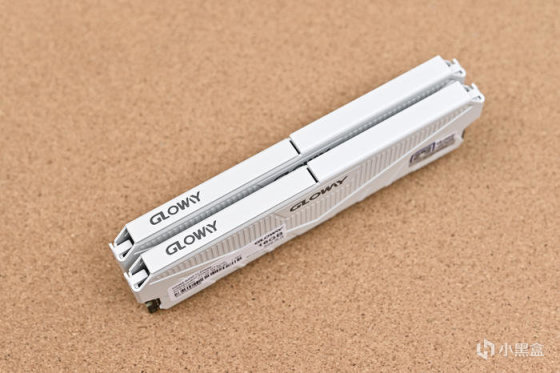

內存頂部爲左右馬甲各一般拼接而成，中央留有散熱中縫，非常有設計感，在頂部左側依然印有光威 GLOWAY 標識。
固態硬盤來自影馳 Galaxy 名人堂 HOF Pro 30 PCIe 4.0 1TB。

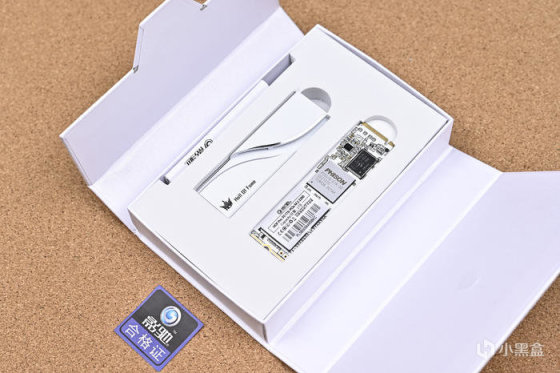

打開磁吸蓋板，內部白色發泡海綿包裹 SSD、散熱器，保護運輸安全，還有一本使用指南及合格證。

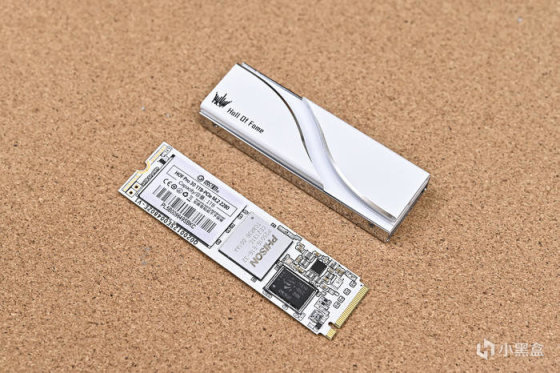

這款 SSD 搭配曲鏡白泳散熱器，CNC 切割曲面設計，散熱效能較上一代提升 25%。

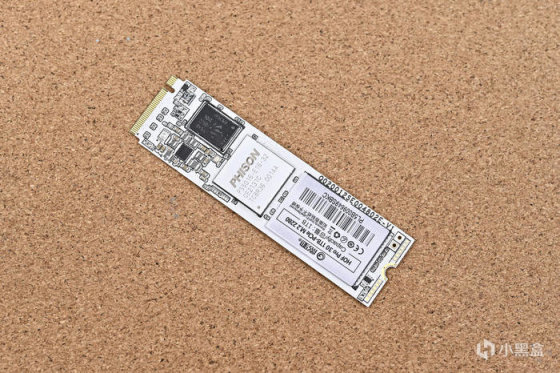

散熱器背板爲不鏽鋼鏡面設計。這款固態硬盤採用少有的白色 PCB 設計，連續讀寫 5000/4200 MB/s，4K 隨機讀寫 530000/820000 IOPS，採用 3D NAND 顆粒，羣聯 PS5016-E16 主控，內部集成只能溫控和第四代 LDPC 數據糾錯機制，數據更安全，功耗更低。

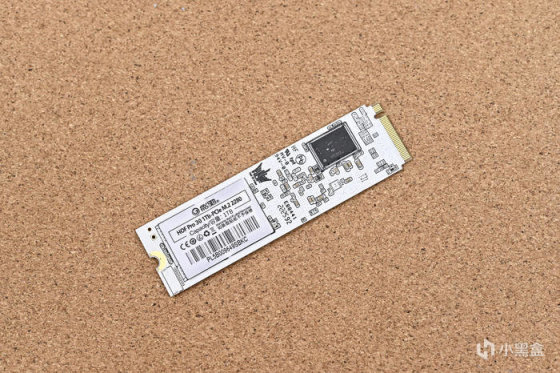

PCB正背面貼紙覆蓋處各有 2 顆羣聯封裝的閃存顆粒，編號爲 TA7BG95AYV，單顆存儲容量爲256GB，4 顆共組成1TB的容量規格。影馳爲這款 1TB 容量的固態硬盤提供了 5 年或 1000 TBW 的質保，遠遠高於同類產品 600 TBW 的平均水平，而且 2TB 版本更是給到了 2000 TBW 的質保，可以看出官方對它的擦寫壽命還是十分有信心的。

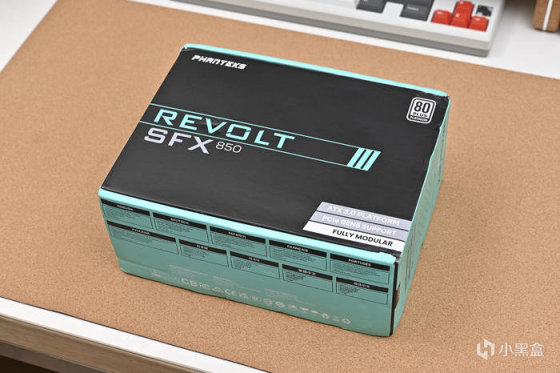

電源來自追風者 Phanteks Revolt 850W SFX ATX3.0 白金全模組電源。
附件包括說明書、快速使用指南、魔術貼、紮帶、SFX to ATX 轉換架以及螺絲若干。

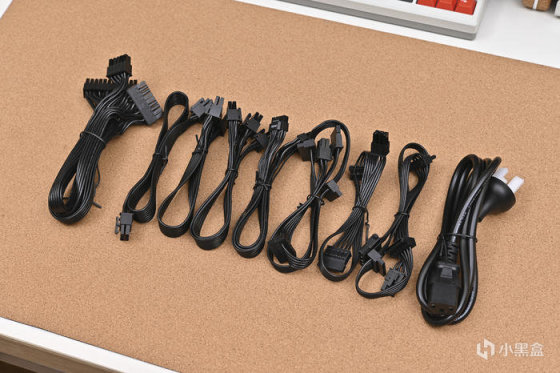

線材方面採用豐富的全模組線材，主要供電模組線材均爲黑色硅膠扁平線設計，線材較柔軟易打理，針小機箱做了線材長度的優化，對高端顯卡做出了多項專屬優化設計，配備了 PCIe 5.0 規格的 16pin 供電線材，滿足新一代顯卡功耗需求。

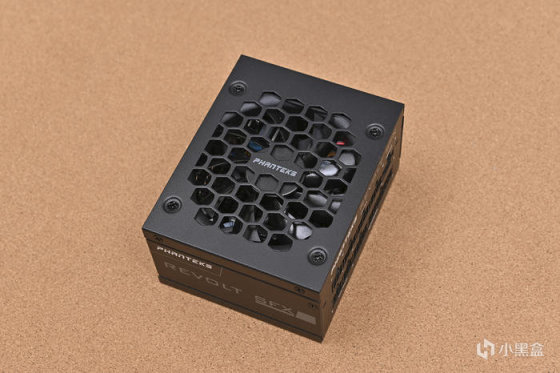

電源標準 SFX 規格，尺寸爲 125 × 63.5 × 100mm，散熱風扇採用的是 FDB 液態軸承的 92mm 靜音風扇，數字 IC 監控溫度與負載，風扇停轉切換更準確，支持 30% 負載以下風扇停轉，實現零噪音的靜音表現，另可延長風扇的使用壽命。

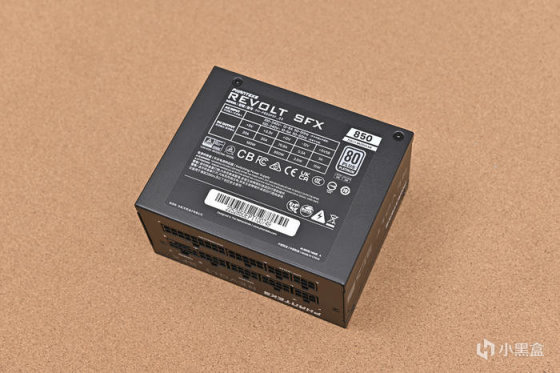

這款電源採用主動式 PFC+半橋 LLC 諧振拓撲+同步整流+DC to DC 結構，銘牌有具體性能參數，例如轉換效率＞94%，+5V 和 +3.3V 輸出電流 20A，合計輸出 100W，+12V 輸出電流 70.8A，合計 850W，12V 上下波動＜0.5% 等。白金認證，全日系105°C耐高溫電容，,提供完善的電路保護機制，有 OPP / OVP / UVP / SCP / OCP / OTP等各種防護，無故障運行壽命超10萬小時。

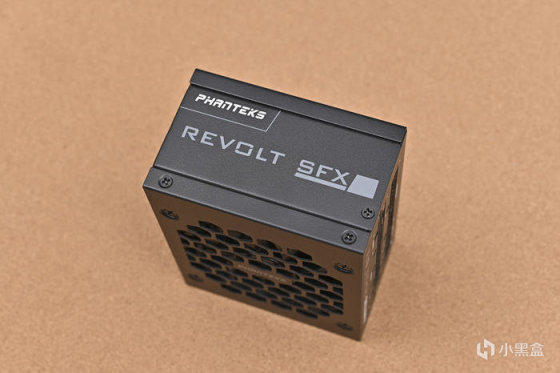

側面左上角貼有追風者英文標貼，下方印有REVOLT SFX。

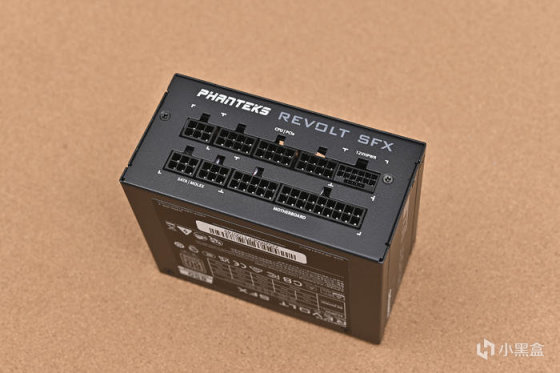

全模組接口除主板 24Pin 外，配備 3 個 CPU / PCI-E 模組共用接口，3 個 SATA 及 大D接口，還有一個 12VHPWR 16Pin 接口，可以直接爲 PCIe 5.0 顯卡提供最高 600W 充足電力，用來應對 RTX 4090 以及 40 系其他顯卡都可以滿足需求。

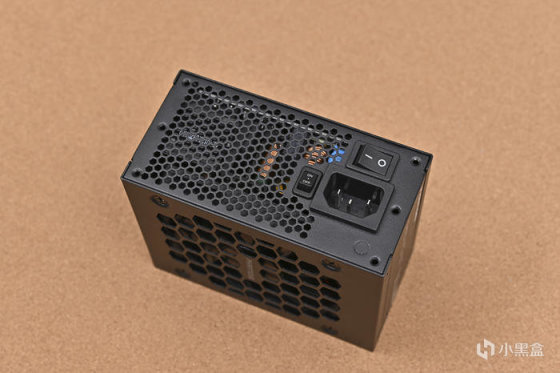

電源尾部通體通風，右側是電源開關及電源接口，開關具備SDP 智能雙重保護技術，智能檢測過流、過載、短路等危害平臺硬件的情況，自動關閉電源保護平臺。電源接口左側是一鍵開啓風扇智能 ECO 開關，採用 Hybird Silent Fan Control 控制技術及 FDB 風扇，滿載運行聲音也非常微小。
