今天裝一臺銀黑風格主機——機械大師 C34Pro AIR。這是一款緊湊型 ATX 機箱，黑、白、銀、黃四色可選，本次裝機展示月光銀版本。機箱尺寸爲：429x205x349mm，外殼採用 2mm 鋁合金、內殼採用 1mm 鋼板製成，模塊化設計，支持 ITX、MATX、ATX、EATX 主板安裝，支持 165mm 塔式風冷，支持 360mm 水冷，顯卡最大 420mm，電源支持最大 220mm ATX 電源。這款機箱擁有衆多的安裝方式方法，比較有特色的是，可以通過主板 I/O 模塊的上下移動實現 ATX/MATX 主板安裝的切換，可以通過顯卡模塊替換顯卡豎裝包實現顯卡直插/豎插的變換。本次裝機採用 MATX 主板搭配 240mm 水冷安裝（當然 280mm 冷排會更爲合適），可以獲得更多的顯卡（尤其是 40 系超長顯卡）、電源長度支持，以及更好的理線體驗，電源不超過 180mm 情況下，顯卡支持最大長度 420mm。需要注意的是，此種方案也可以頂部安裝 360mm 冷排，此時電源要至於前端底部，顯卡此時長度最大支持爲 338mm。
硬件方面採用最新的 AM5 平臺，搭配 7950X 主板選擇了擁有 16+2 供電模組（110A）的華碩玩家國度 ROG CROSSHAIR X670E-GENE；顯卡則是來自索泰 ZOTAC GeForce RTX 4070 Ti 天啓 OC，12+2 相 S.E.P2.0 供電系統，升級的冰鏡散熱模組散熱導熱率更高；內存使用海盜船復仇者 Vengeance DDR5 6000 內存，無光矮馬甲設計，支援 Intel&AMD 雙平臺 ；固態使用宇瞻 AS2280Q4X 1TB，順序讀寫速度可達 5000MB/s，4400MB/s，最大寫入 600TB； 電源來自海韻方案的安鈦克 HCG 850 80Plus 金牌，十年換新 ；散熱採用利民 Frozen Prism 240 BLACK ARGB 冰封棱鏡，第四代 Frozen 冰擎 V1.0 水泵效能更好，SS2 扣具體系可與自家風冷扣具通用，拆裝更容易；風扇則來自機械大師 KKock KL120 RGB 卡卡洛克，便捷易聯線材更少，多角度燈效更炫酷；好了，介紹這麼多，下面進入裝機環節。
硬件配置清單：
CPU：AMD Ryzen 9 7950X
主板：華碩玩家國度 ROG CROSSHAIR X670E-GENE
顯卡：索泰 ZOTAC GeForce RTX 4070 Ti 天啓 OC
內存：美商海盜船 USCORSAIR Vengeance 復仇者 DDR5 6000 32GB（16Gx2）
SSD：宇瞻 Apacer AS2280Q4X M.2 PCIe Gen4x4 1TB
電源：安鈦克 Antec HCG 850
散熱：利民 Thermalright Frozen Prism 240 BLACK ARGB 冰封棱鏡
機箱：機械大師 Meshanic Master C34Pro AIR 月光銀
風扇：機械大師 Meshanic Master KKock KL120 RGB 卡卡洛克 x5

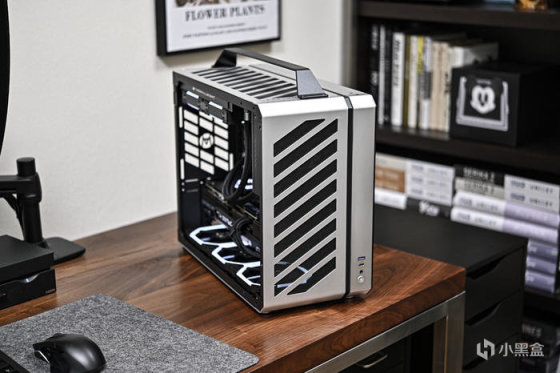

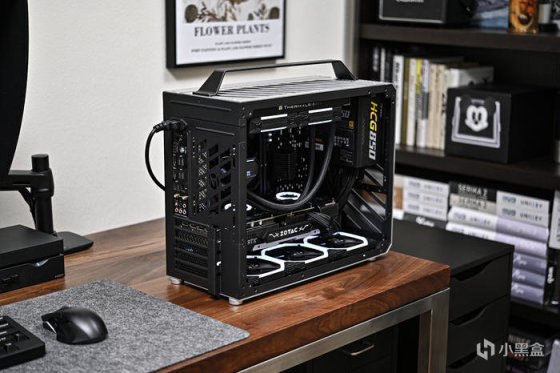

一、整機展示。

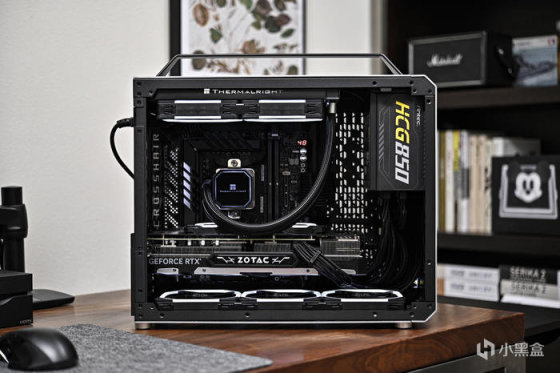

整機銀黑色調，白色RGB燈光（R100，G100，B100），經典銀黑配色。

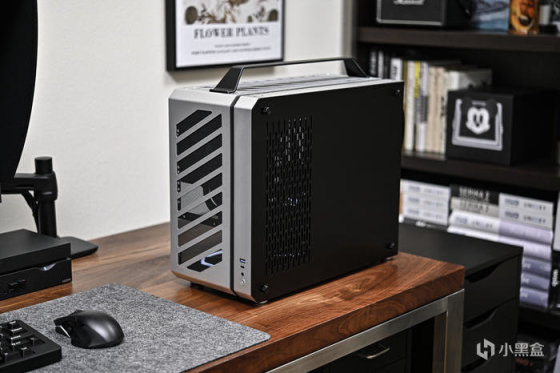

以下爲主機各角度展示。機箱左側鋼化玻璃側板，四角手擰螺絲免工具拆裝設計。
機箱主板側展示。

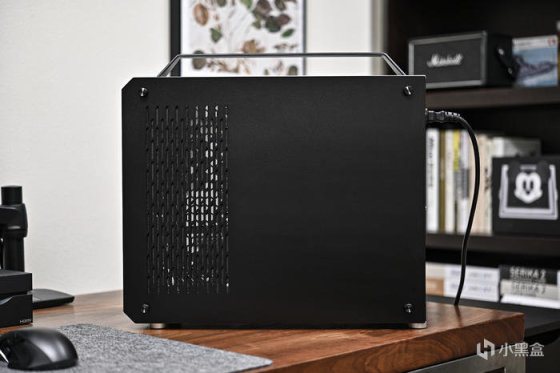

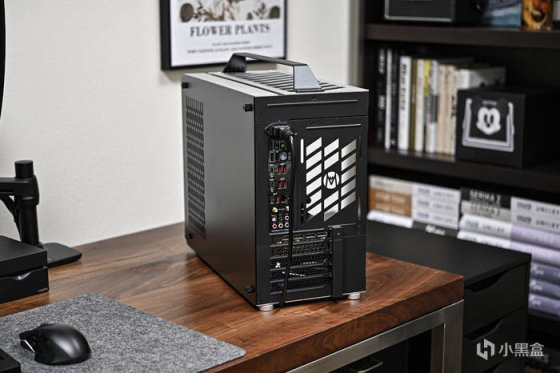

機箱背部一整塊黑色鋼板，左側條紋通風開孔。

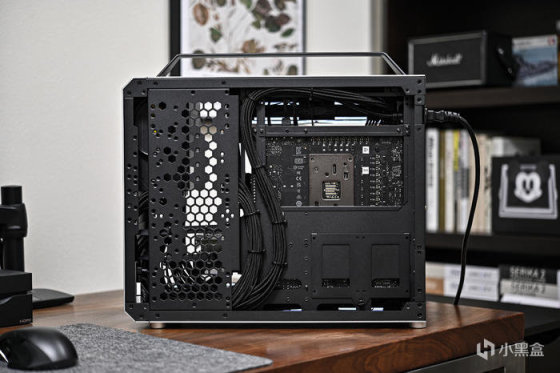

背板同樣免工具拆裝。移除背板，機箱背部理線展示。這款機箱背部擁有 18mm 理線空間，配備多個穿線紮帶口，還是很好打理的。

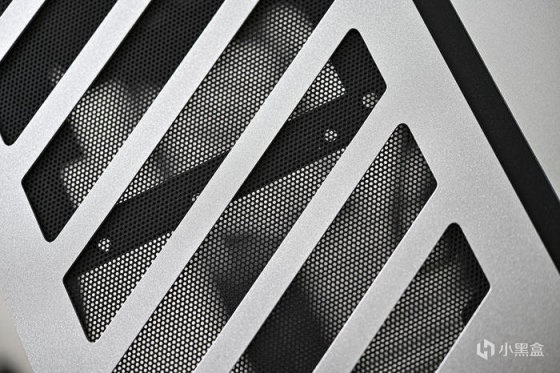

AIR 前面板斜紋開孔通風設計，預貼黑色防塵網。

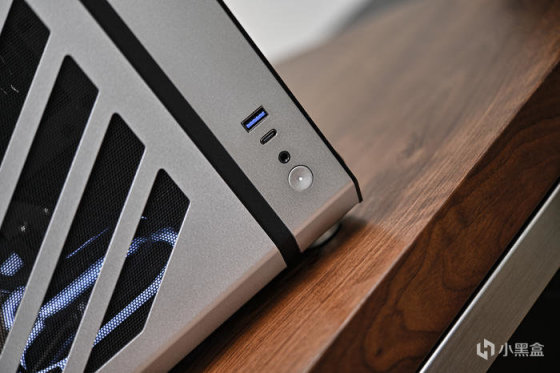

機箱I/O 在前面板右下角，從上到下分別爲：1xUSB3.0 TypeA，1x10G Type-C，1x3.5mm音頻複合接口、1x 機箱開關內置白色LED指示燈。

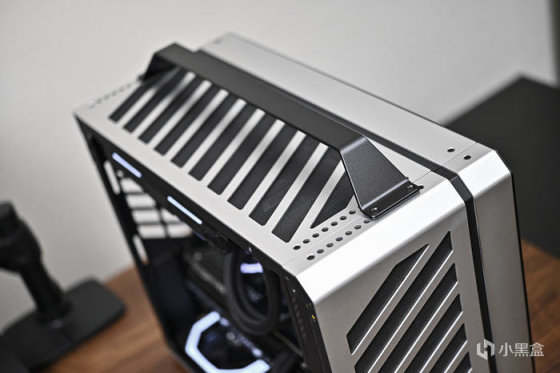

機箱頂部和前面板同樣的 AIR 斜紋開孔通風設計，預貼黑色防塵網。頂部安裝了金屬提手，方便移動。

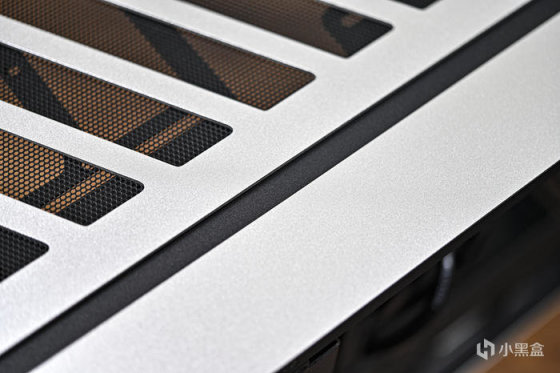

機箱鋁合金外殼細節展示。

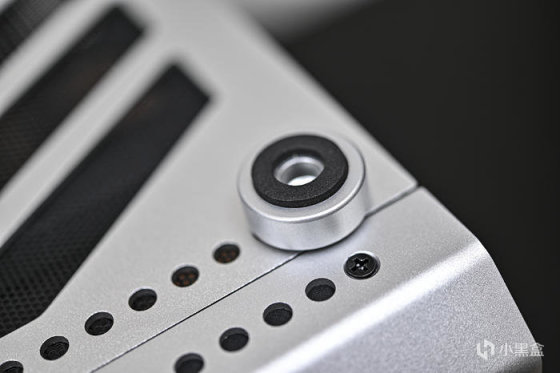

非常有質感的 4 顆鋁合金腳墊。

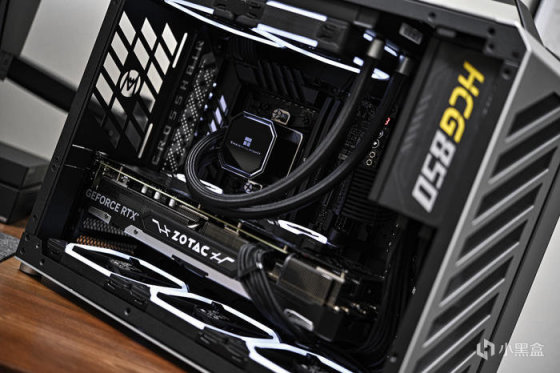

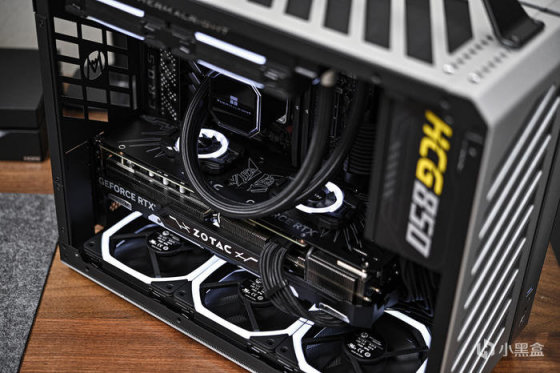

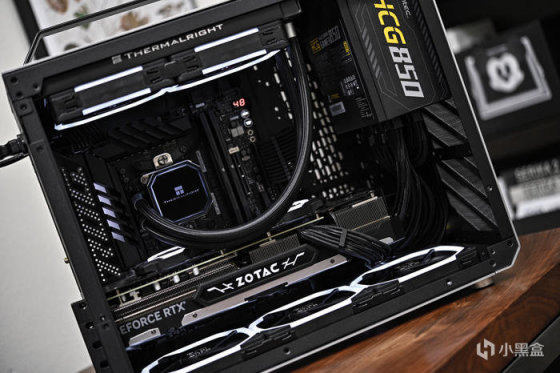

移除機箱左側鋼化玻璃側板，來看機箱內部各硬件情況。
多角度展示。

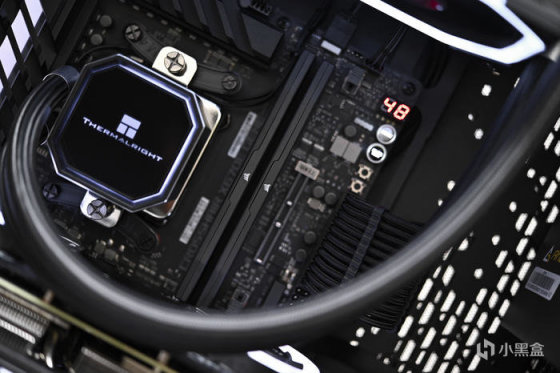

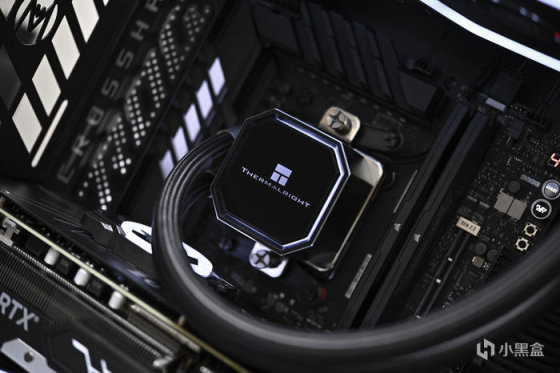

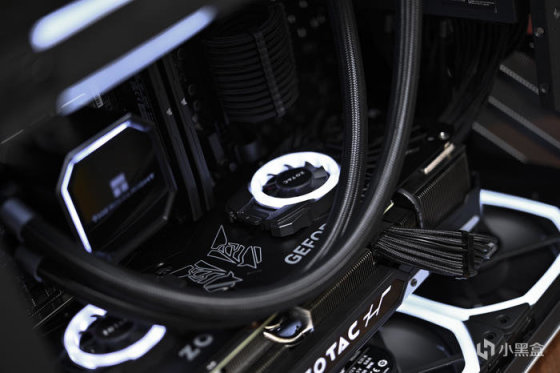

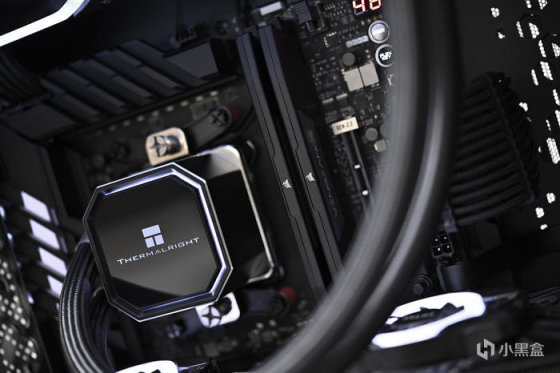

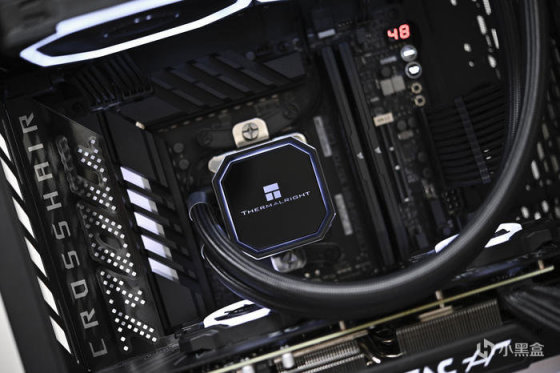

利民 Frozen Prism 240 BLACK ARGB 冰封棱鏡冷頭燈效。採用磁吸式可拆頂蓋設計，可以根據冷頭安裝方向調整任意角度，保證 Logo 始終是正的。
水冷頭爲八邊形設計，全鋁合金外殼，CNC 點邊倒角，採用利民第四代 Frozen 冰擎 V1.0 水泵，陶瓷軸轉子+噴射流腔體低熱阻導熱技術。

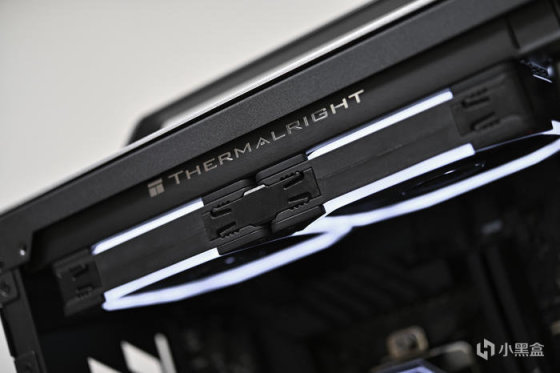

冷排安裝的兩顆機械大師 KKock KL120 RGB 卡卡洛克風扇燈效。冷排上印有有亮銀色利民 Thermalright 金屬 Logo。

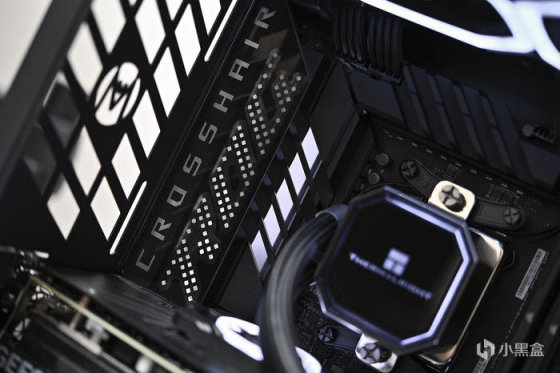

ROG CROSSHAIR X670E-GENE 散熱模塊斜切鏤空，內置 RGB燈，支持神光同步。主板供電散熱模塊採用一體式設計，頂部覆蓋印有 ROG CROSSHAIR 字樣 Logo，點陣風格。
美商海盜船復仇者 Vengeance DDR5 6000 32GB（16Gx2）。
低調無光設計，矮馬甲兼容性也更好，支援 Intel&AMD 雙平臺。

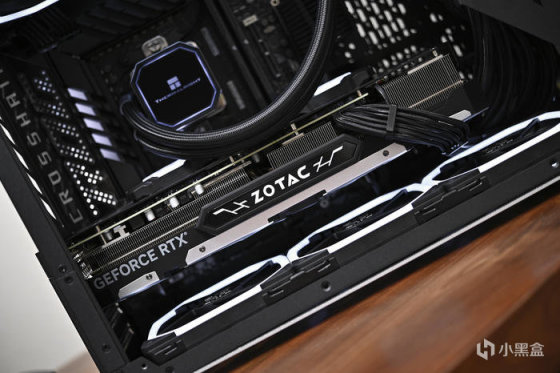

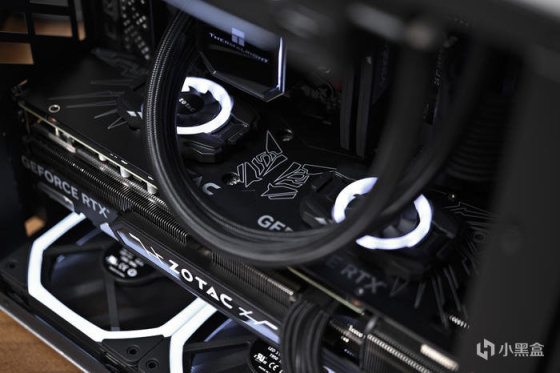

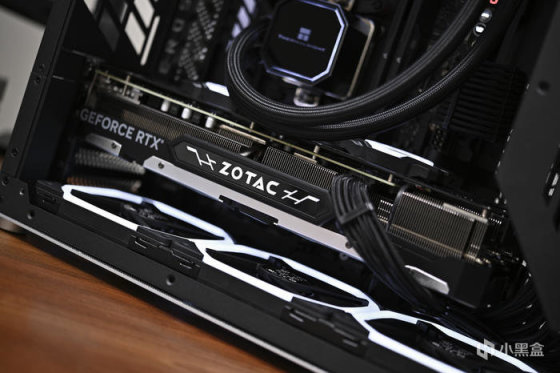

索泰 ZOTAC GeForce RTX 4070 Ti 天啓 OC 側面燈效展示。
顯卡配備冰鏡導熱模組，爲顯卡迅速降溫。
左側印有 GEFORCE RTX 字樣。
側邊中間的 ZOTAC Logo ，爲鏡面半透明呼吸燈。
此次配備了天啓之翼 2.0 散熱引擎，左右兩個風扇分別爲吹風、吸風設計，讓風流遍及顯卡背面PCB等散熱死角，讓熱量無處遁形。
此外這兩個風扇融入 ARGB 炫彩燈效，增加流光溢彩的豐富視覺效果。

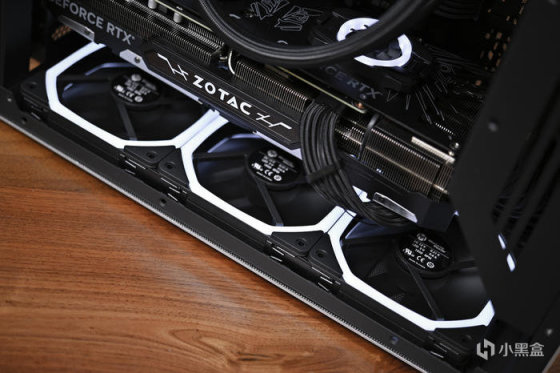

機箱底部安裝的三顆機械大師 KKock KL120 RGB 卡卡洛克風扇燈效。這款風扇易捷互聯，線材更少，正反雙面全燈效柔光罩具備 ARGB 燈效，支持神光同步，無論正面、側面、背面均可展示。

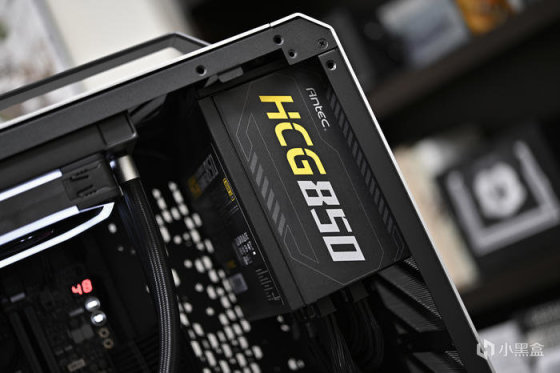

安鈦克 Antec HCG 850 80Plus 金牌電源，十年換新。

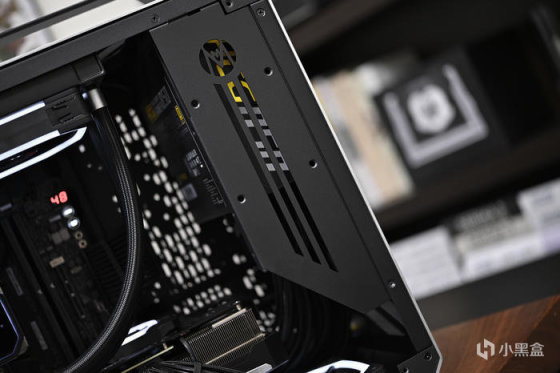

機箱還配備了電源線材擋板，可以起到美化遮醜的作用。
二、配件開箱。
主板來自華碩玩家國度 ROG CROSSHAIR X670E-GENE。
首先來看附件方面。包括說明頁、手冊、ROG貼紙各 1 份，感謝信卡片 1 張以及手繩鑰匙圈 1 條。

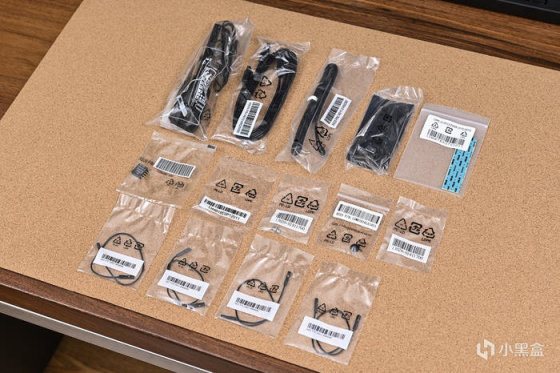

零散附件包括：1 條無線網卡天線、2 條 SATA6 數據線、1 條ARGB連接線，1 個金屬簡易顯卡支撐架（底部爲磁吸設計），1 張 M.2 導熱貼以及與其他附件和板載接口所對應的連接線、測溫線、M.2螺絲包和安裝扣等若干。

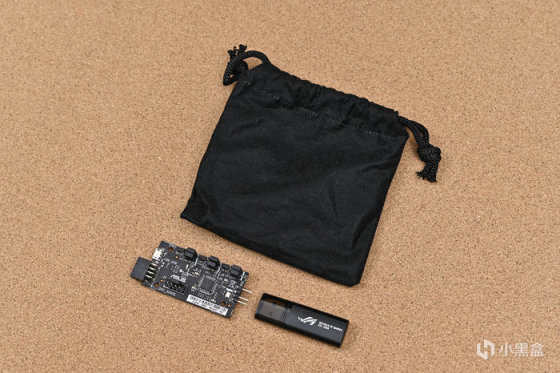

附帶一個絨布兜，裏面裝有 1 個 ROG True Voltician 監控模塊以及 1 個驅動 U 盤。

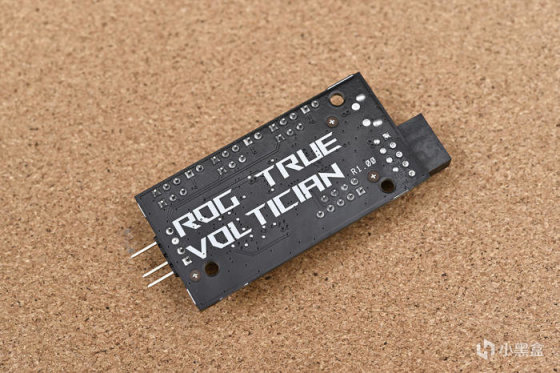

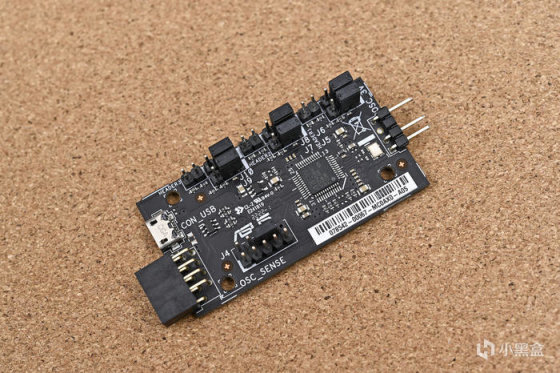

首先是 ROG True Voltician監控模塊。
配合主板上的預留接口，可實時監控12V/5V/3.3V的電壓狀態並記錄導出相關數據，通過隨附的連接線和模塊上的跳線設置選擇需要測量監控的模式。可通過直插本機板載前置USB 2.0插線座或用Micro USB接線安裝到其他電腦上用於監控顯示。

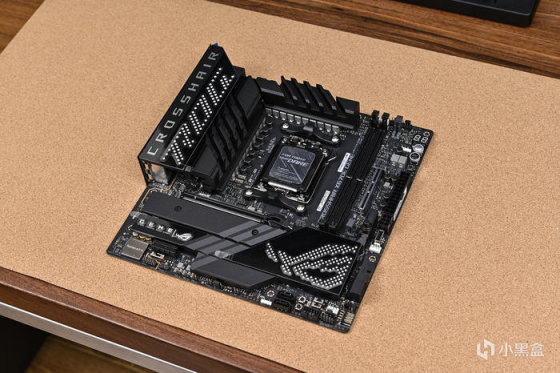

取出主板。ROG CROSSHAIR X670E-GENE 這是一款 M-ATX 版型主板，採用黑色主色搭配銀色像素點陣風格。
主板採用 16+2 相供電設計，巨大的 L 型供電散熱模組，爲供電的低溫穩定提供支持，兩段散熱片內嵌一根整體熱管,以更好平衡發熱。

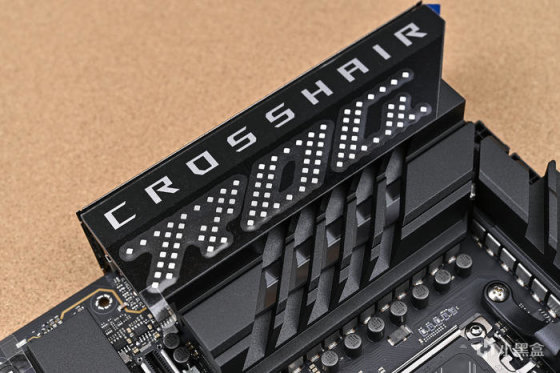

CPU 供電散熱模塊採用一體式設計，頂部覆蓋印有 ROG CROSSHAIR 字樣 Logo，點陣風格。
I/O 側的散熱模塊斜切鏤空，內置 RGB燈，支持神光同步，在不通電時呈現鏡面效果。

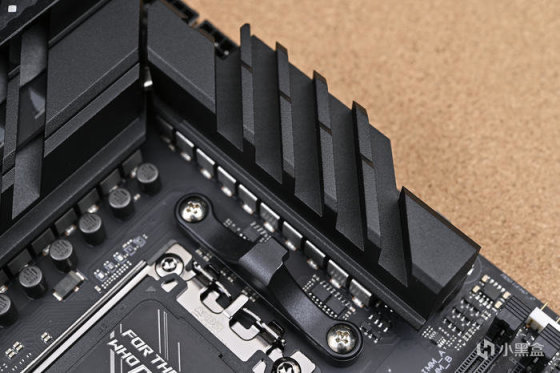

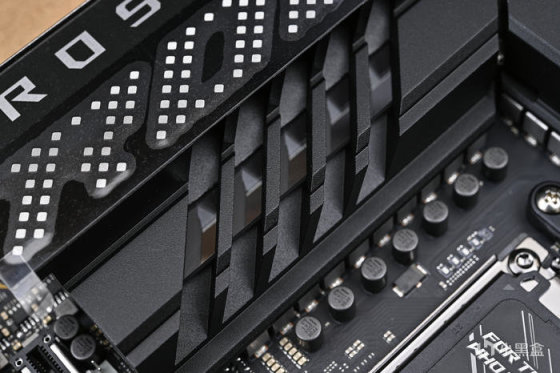

CPU 上方供電區域散熱片同樣粗獷的的斜切風格設計,同樣也可以有效增加散熱面積。
AMD AM5 LGA1718 插座，支持最新的 Ryzen 7000 系列 CPU，扣具採用黑化設計。

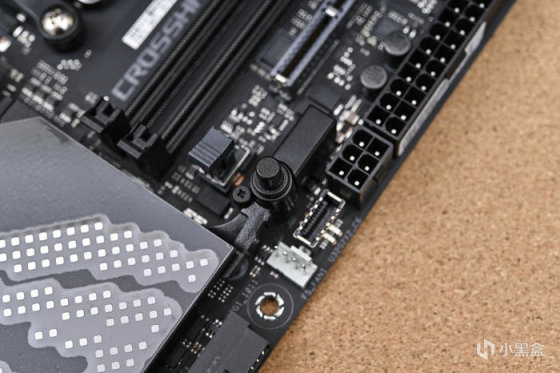

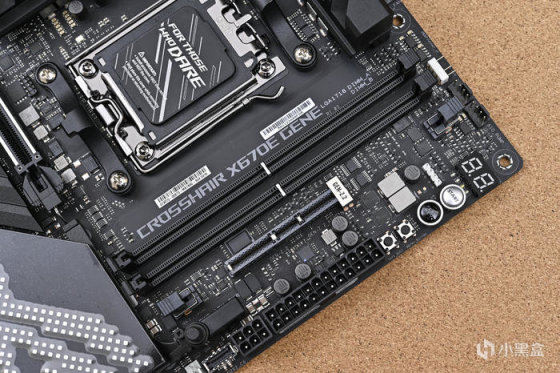

板載 2 條雙通道 DDR5 內存插槽，支持最大 128GB DDR5 內存，支持 AMD EXPO 和 Intel XMP 標準，最大支持 OC 6400Mhz+。內存右側插槽則是 GEN-Z.2 的 M.2 插卡式擴展卡接口。

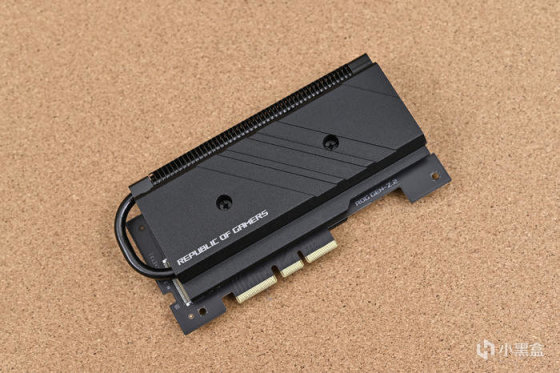

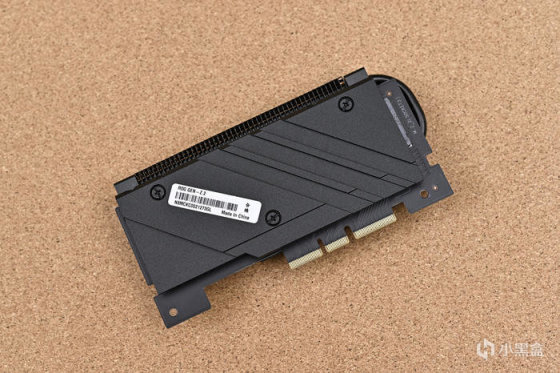

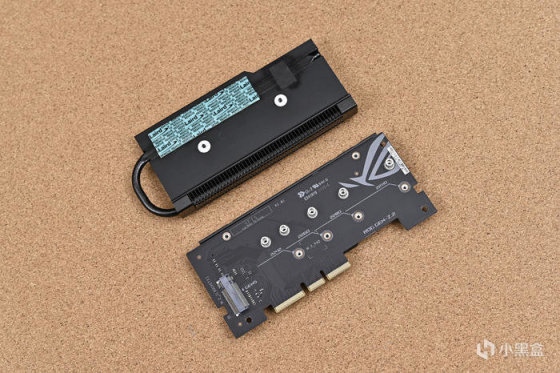

附贈的 GEN-Z.2 的 M.2 插卡式擴展卡，正反面都覆蓋了大面積散熱片，頂部延伸出一條熱管，採用了定製接口與主板連接，且不會影響 PCIe 5.0 x16 插槽的速率。
熱管只適用於正面散熱片，即 PCIe 5.0 接口對應側，散熱片預貼導熱貼。提供最大 PCIe 5.0 x4 速率，SSD 規格上兼容 2242/2260/2280/22110 的尺寸。

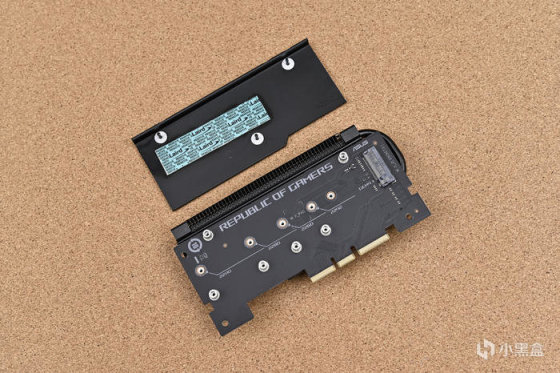

背部另一片散熱片和正面同樣的斜紋切割棱線風格。
沒有熱管加成，預貼導熱貼。背面插槽爲 PCIe 4.0 x4 規格，SSD 規格上同樣兼容 2242/2260/2280/22110 的尺寸。

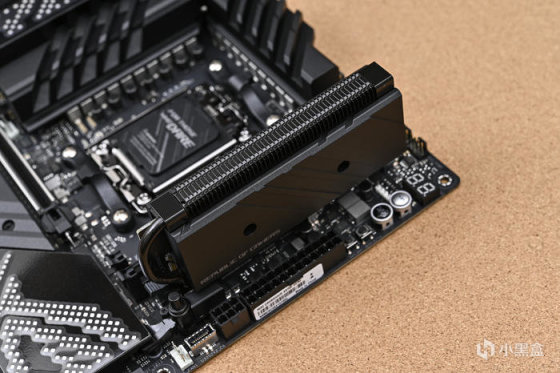

GEN-Z.2 的 M.2 插卡式擴展卡安裝到主板效果。

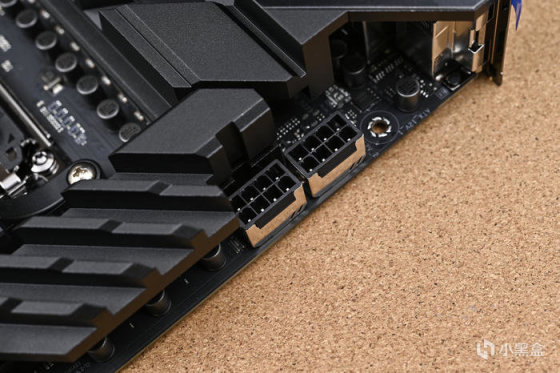

CPU 供電爲雙 8Pin 設計，均附帶金屬屏蔽罩。

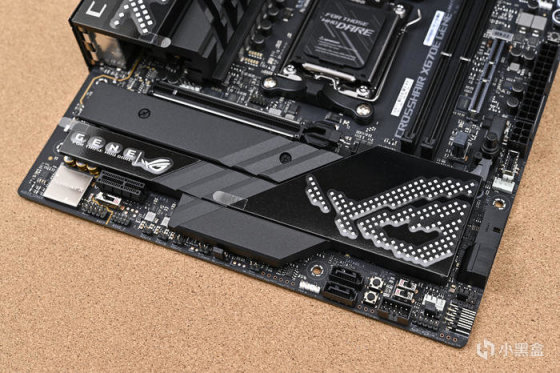

主板存儲擴展區域則覆蓋大面積的芯片組散熱模組和M.2散熱片，外觀設計上同樣是粗獷的斜切紋路。

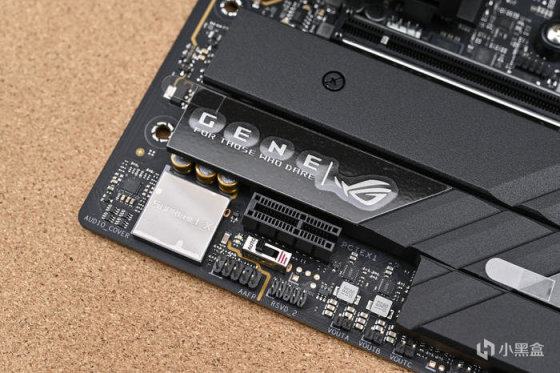

左側立體的金屬拉絲 GENE 標識。

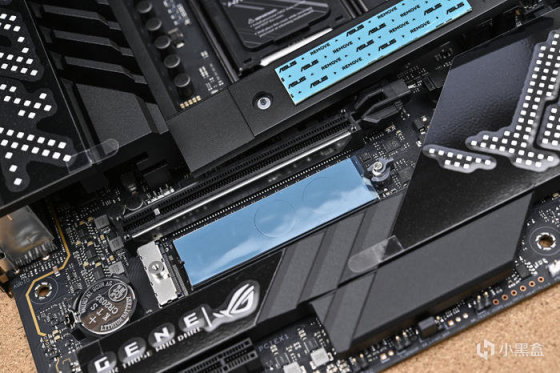

拆開主板 PCIE 插槽下方的 M.2 散熱片，預裝了底部散熱片，初始位置適配 2280 尺寸，對於 2242 與 2260 背面散熱片上預裝的導熱墊已經預留開孔線，只需去除並在下方散熱片擰上對應尺寸的固定扣即可。

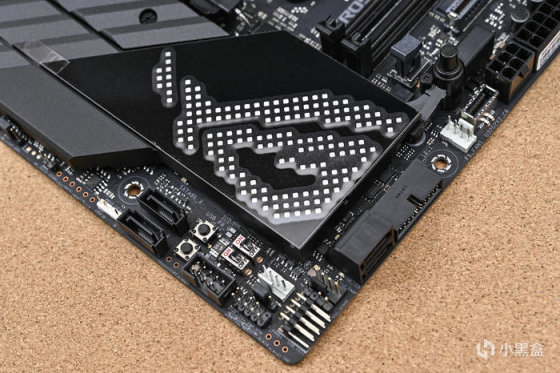

芯片組散熱片表面的立體像素點陣風 ROG 敗家之眼。提供 4 個 SATA 接口，其中左側兩個垂直主板，另外兩個平行主板，旁邊緊挨一組前置USB 3.2 Gen1 19-pin接口。
標配 ROG 顯卡快拆按鈕，升級的版本更順滑更好用。
主板背面，AMD AM5 平臺背板採用了黑鎳化效果。

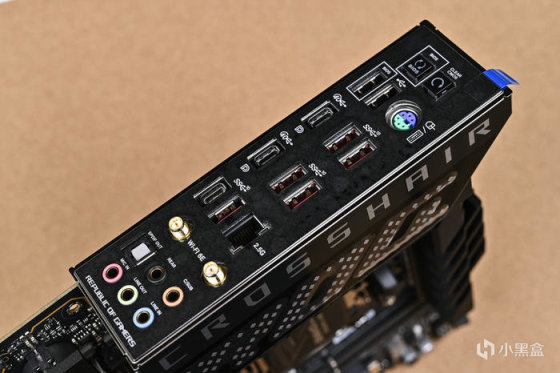

I/O 接口方面，從上到下分別爲：1x BIOS刷新和BIOS清除按鈕、1x PS/2 鍵鼠接口、2 個 USB2.0、2 個 USB 4.0（支持 DP 輸出）、1 個 USB 3.2 Gen2 Type-C、5 個 USB 3.2 Gen2、1 個 2.5Gb LAN、2x 無線網卡雙天線接口、5 個 3.5mm+1個S/PDIF光纖輸出的音頻接口。

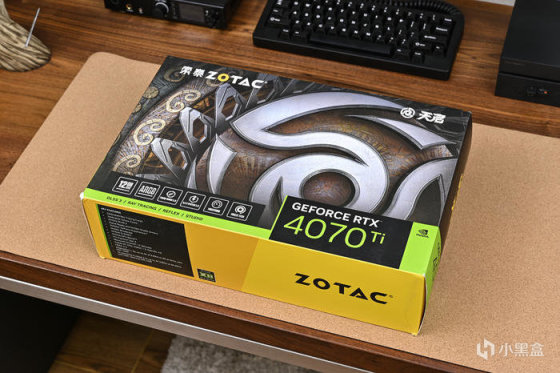

顯卡選擇了索泰 ZOTAC GeForce RTX 4070 Ti 天啓 OC。

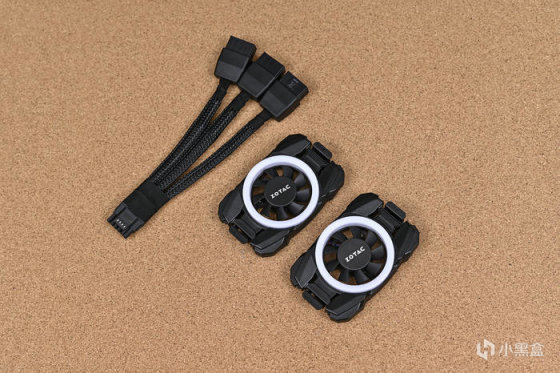

附件方面附贈了 1 根 16Pin 轉 3x8Pin 電源線、2 個天啓之翼 2.0 RGB 散熱小風扇。

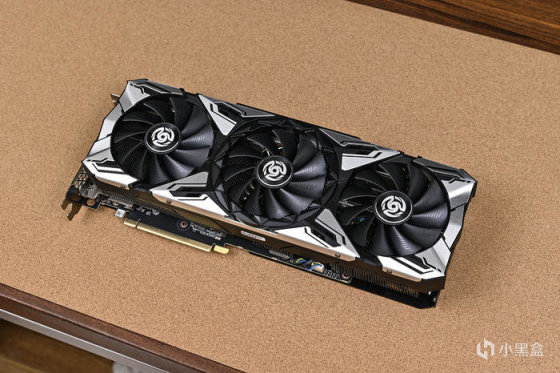

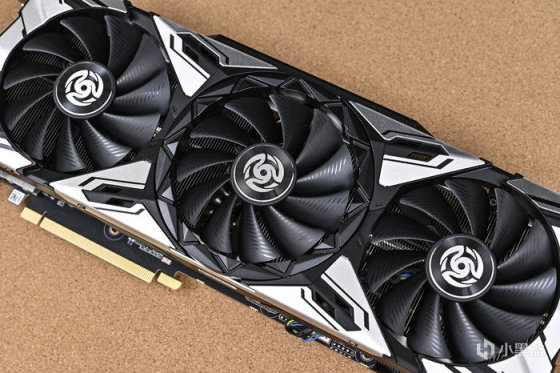

顯卡正面展示。索泰 GeForce RTX 4070 Ti 天啓 OC 正面延續了 30 系天啓的設計元素，採用三風扇設計，顯卡導流罩佈滿了各種幾何紋路和棱角，黑色主色調搭配銀鱗合金甲片，增加顯卡結構強度的同時讓顯卡外觀更加有質感。這款顯卡採用了全新升級的高效冰靜散熱系統，搭載盾鱗 2.0 仿生扇葉、鏡面拋光散熱底座、6 根冰脈 2.0 熱管、全覆蓋高密度鍍鎳鰭片，對流穿透散熱設計，能大大提高顯卡散熱效能，釋放核心全部潛能。顯卡整體尺寸爲：334x131x64mm，2.5 槽設計，基於 GeForce RTX 4090 圖形核心設計，配備 S.E.P2.0 供電系統，12+2 相高規格供電，擁有流處理器 7680 個，顯存 12GB GDDR6X，顯存位寬 192-bit，核心頻率 Boost: 2670MHz，顯存頻率 21Gbps，功耗 285W。
配備了三顆 9 cm 盾鱗 2.0 仿生風扇，提升扇葉面積，優化葉片曲率和鯊魚鱗狀仿生紋路，減少風噪，提高風量風壓，雙滾珠軸承設計，減少軸噪，延長風扇壽命，同時所有風扇均支持風扇啓停功能，S.E.P System加成，低溫低負載風扇啓停，最大化減少噪音。中間風扇位外圈在通電後顯卡中間風扇的 ARGB 燈效會亮起，形如龍鱗的部位就是啓世之環。
顯卡側面展示。

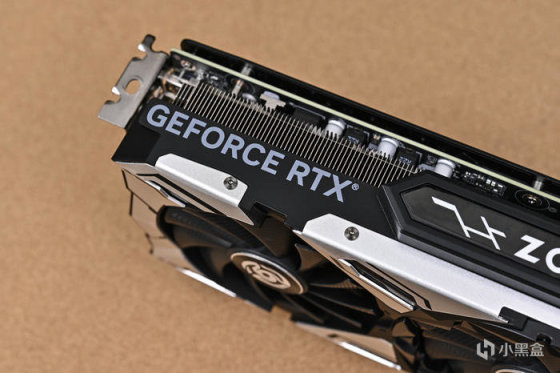

左側印有 GEFORCE RTX 字樣。

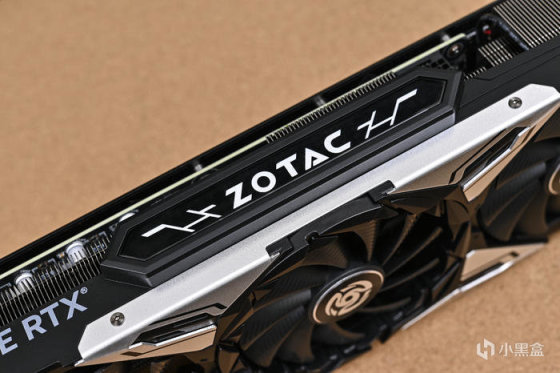

側邊中間的 ZOTAC Logo ，爲鏡面半透明呼吸燈，點亮後會有 ARGB 燈效。

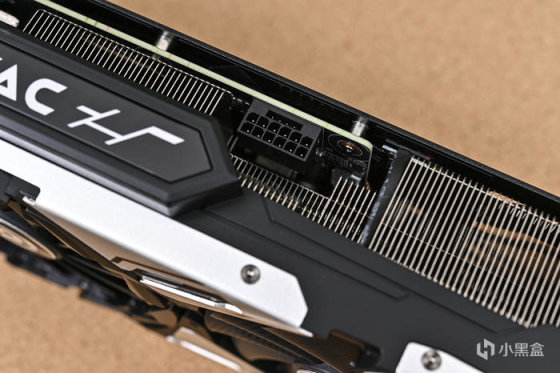

上方是供電接口，規格爲 1 x 12VHPWR。

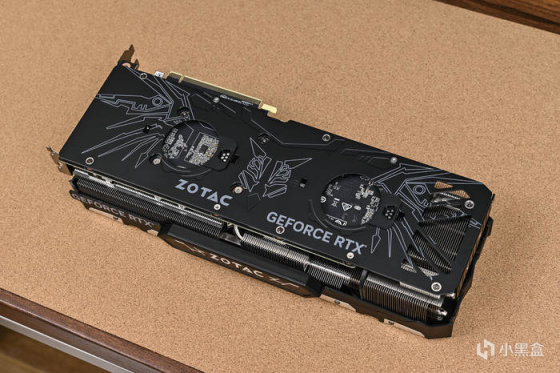

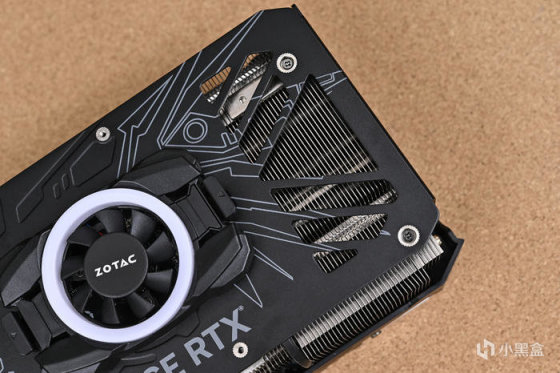

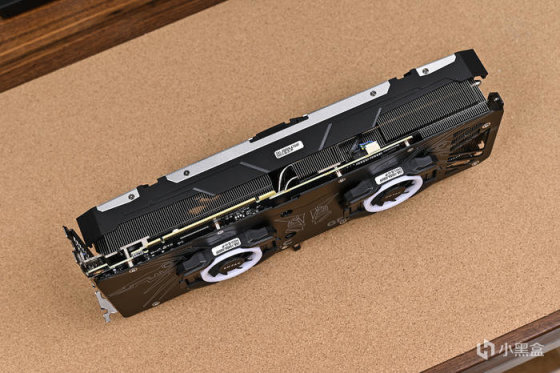

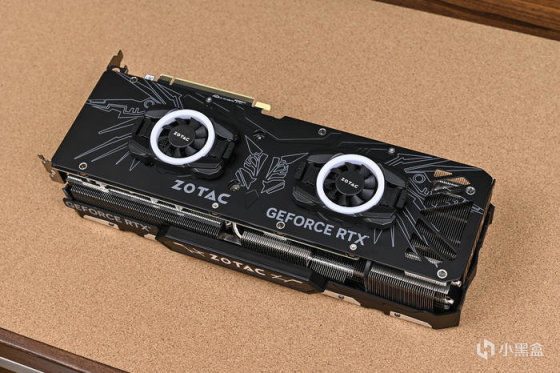

顯卡背面標配金屬背板，採用高強度合金材料一體鑄形而成，增加顯卡結構強度，有效保護PCB，提升顯卡靜電防護能力，同時背板尾部做了大面積開孔，方便正面風扇將鰭片熱量從此處快速排出，提高散熱效率。背板上的雙翼元素源自於天啓姬的鈞天裝甲，在背板設計了兩個卡槽，可以插入包裝內隨附的兩個 RGB 小風扇爲顯卡輔助散熱，下方還印有 ZOTAC 和 GEFORCE RTX 字樣。
此次配備了天啓之翼 2.0 散熱引擎，左右兩個風扇分別爲吹風、吸風設計，讓風流遍及顯卡背面PCB等散熱死角，讓熱量無處遁形。這兩個小風扇升級了安裝方式，採用無線觸點式安裝，不再像上一代還要帶一根線，外觀更整潔美觀，值得一提的是這兩個風扇還支持 FREEZE 自動停轉功能，低負荷停轉，最大化減少噪音並延長使用壽命。此外這兩個風扇融入 ARGB 炫彩燈效，增加流光溢彩的豐富視覺效果。
尾部開孔設計，讓熱量更容易吹透，更利於散熱。

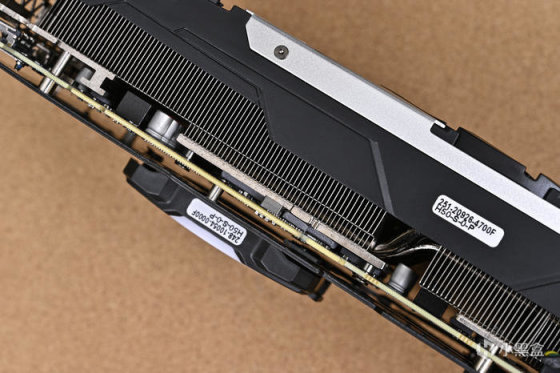

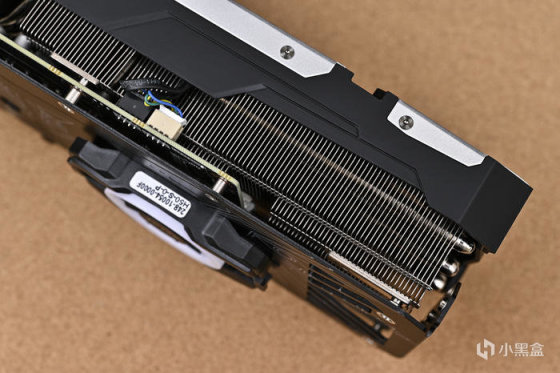

側面可見的厚重的散熱鰭片，顯卡低溫的保障。
鏡面拋光工藝散熱底座，精密焊接工藝打造的底座、熱管、鰭片組成的冰鏡導熱模組，能夠快速導出 GPU 熱量，提升導熱率。
顯卡尾部可以看到 6 熱管設計，背板上還有三個支架固定螺孔。

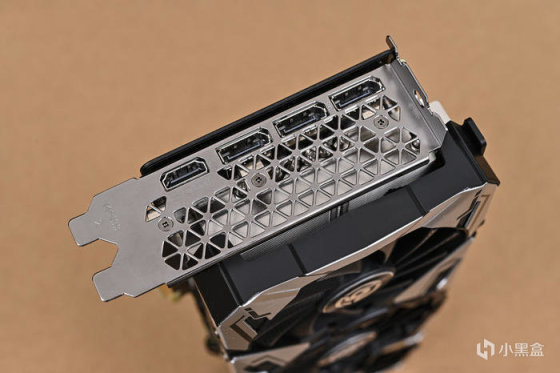

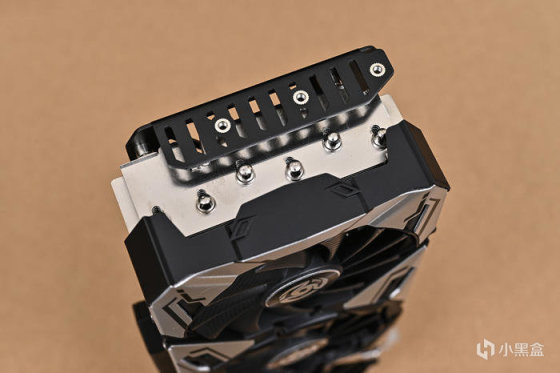

接口方面配備了 3 個 DP 1.4a （ 最大支持 7680x4320@60Hz）以及 1 個 HDMI 2.1 接口（最大支持 4K 120Hz HDR, 8K 60Hz HDR），擋板爲 2 槽位設計，並做了密集開孔散熱，不鏽鋼鍍鎳設計長久不生鏽。

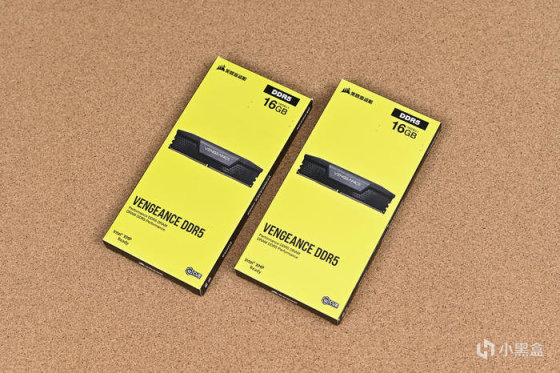

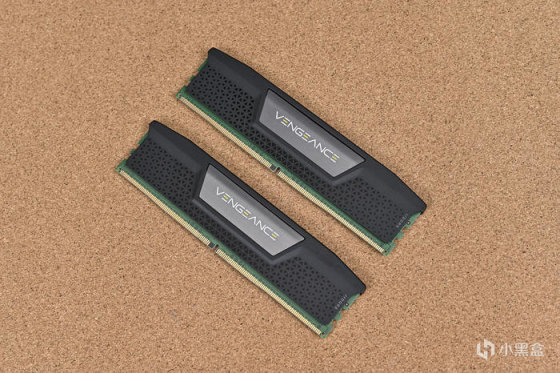

內存選擇了美商海盜船復仇者DDR5 6000 32GB (16GB × 2)。

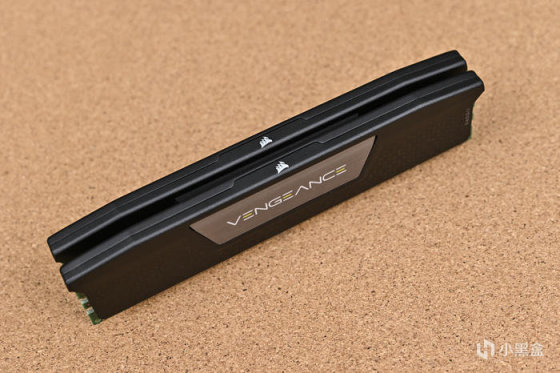

內存爲矮條無光設計，兼容所有塔式風冷，散熱片磨砂質感。

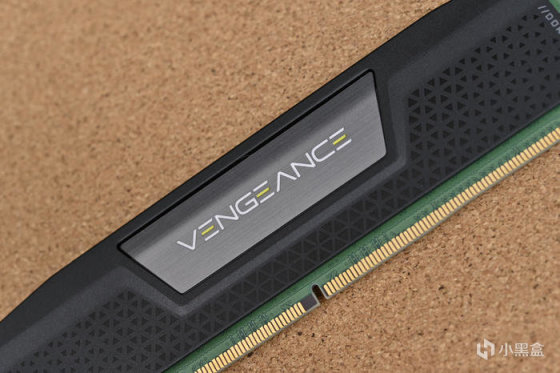

這款內存 PCB 爲綠色，三星顆粒，C36 時序，超頻潛質不錯。中間灰底 Vengeance 的 logo，兩側和下方則搭配有三角形的裝飾暗紋。

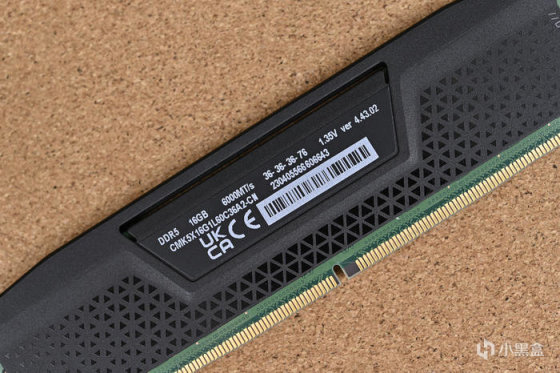

背面印有內存相關參數，頻率 XMP 6000MTs，時序 C36-36-36-76，電壓 1.35v。
頂部通體黑色只保留了兩個海盜船的帆船 Logo，低調簡約。

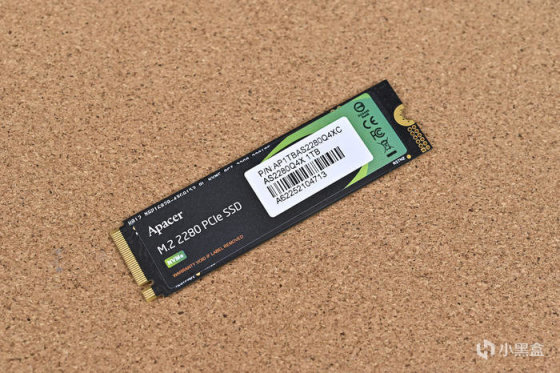

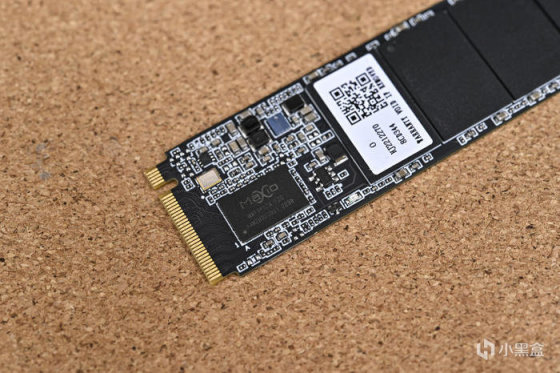

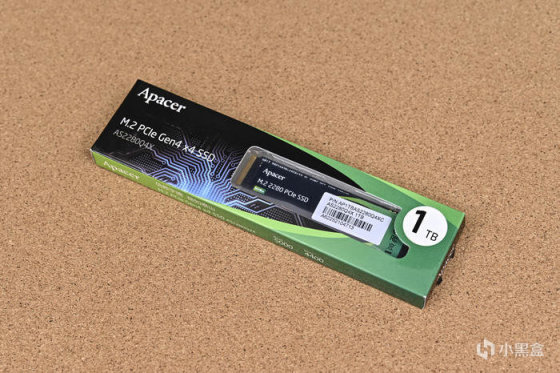

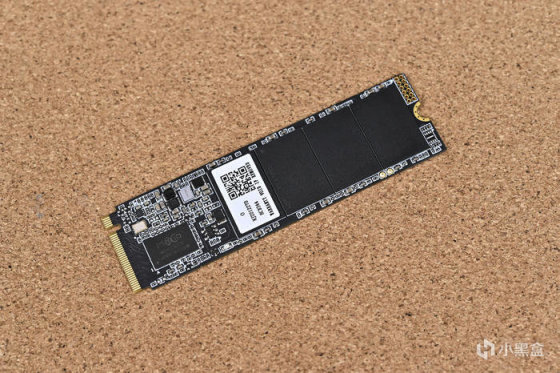

固態硬盤來自宇瞻 Apacer AS2280Q4X M.2 PCIe Gen4x4 1TB。
宇瞻 AS2280Q4X 採用了 PCIe 接口設計，支持最新的 PCIe Gen4x4 規格，符合 NVMe 規範，提供比一般 SATA SSD 快 10 倍的卓越性能和功效，同時可兼容 PCIe 3.0。連續讀取速度可達 5000MB/s，連續寫入速度可達 4400MB/s，隨機寫入速度可達 750k IOPS，理論最大寫入量爲 600TB。
AS2280Q4X 採用 3D TLC 閃存，可提供高達2TB的容量選項，並具有更高的效率和可靠性。透過 OP (over-provisioning) 空間預留技術，可更有效率地執行垃圾回收機制(garbage collection)、平均抹寫(wear-leveling)和壞區管理(bad block management)，延長 SSD 使用壽命。
支持智能溫控調頻機制，可動態調整頻率，提高數據可靠性，並在過熱時提供保護機制維持效能。此外，透過 E2E（端對端）數據保護來進行偵側及除錯控制，AS2280Q4X 可有效確保數據的安全性和完整性，同時延長的 SSD 使用壽命。

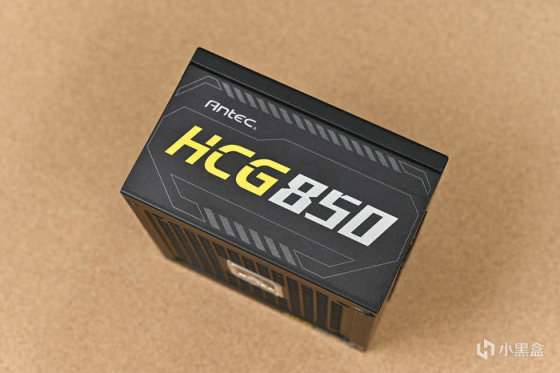

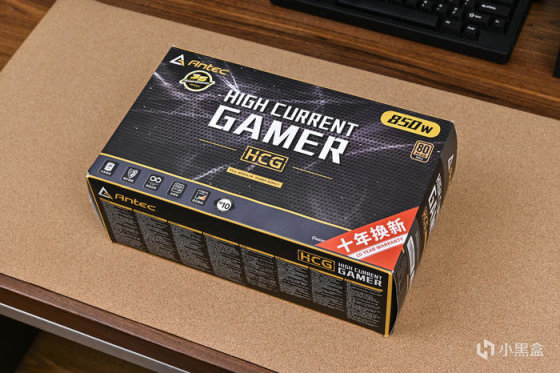

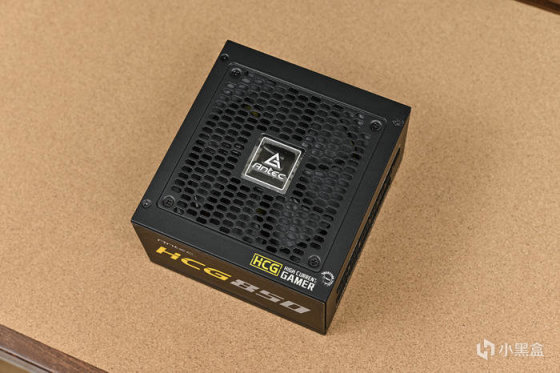

電源選擇了來自安鈦克的 Antec HCG 850 金牌電源。
HCG 850 金牌電源的機身長度爲 14 釐米，配備一顆 12 釐米的風扇，同時電源正面還有密集的格柵孔，利於風扇進風，還能防止機箱線材進入，保護風扇。HCG 850 的各項參數：+12V 輸出電流最高達 70A，對應了 840W 功率，+3.3V 與 +5V 通過 DC to DC 電路從 +12V 調壓輸出，最高輸出電流都是 20A，路聯合輸出的額定功率最高爲 100W，整體額定功率是 850W。
側面 Antec HCG 850 字樣。

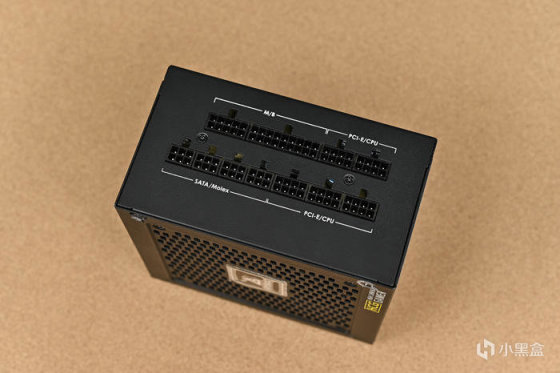

在模組接口上，HCG 850 金牌電源劃分了三種類型，第一種是主板供電接口，爲 10+8pin 的設計；第二種是 SATA 供電和 D 型 4pin 接口供電，共有 4 組；第三種是 PCI-E 和 CPU 供電接口，共有3組。
電源尾部通體鏤空設計方便熱氣排出，右側分別是 Hybrid Mode 的開關、電源開關以及電源插孔。Hybrid Mode 關閉狀態下，電源風扇是溫控狀態，可以隨着電源負載變化而自動調整轉速。

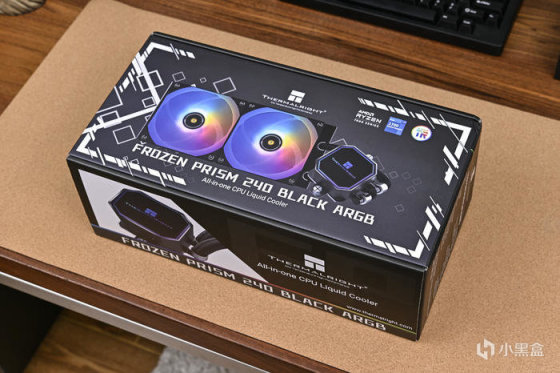

散熱器選擇了利民 Thermalright Frozen Prism 240 BLACK ARGB 冰封棱鏡。

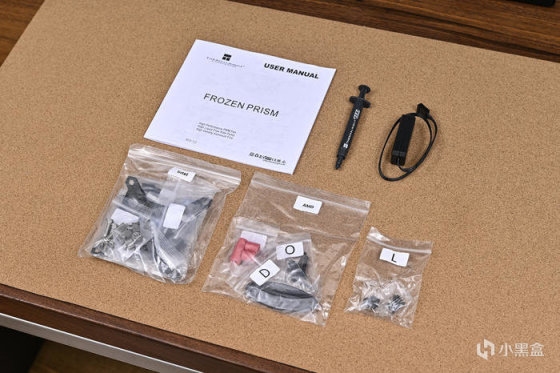

附件包括安裝：1x 使用說明書、1x TF7 導熱硅脂、1x 一分三風扇轉接線、1x intel 扣具包（含 LGA2066、2011、2011-V3、1366、1200、115X、1700）、1x AMD 口舉報（含 AM4、AM5）、4x 扣具固定螺絲。

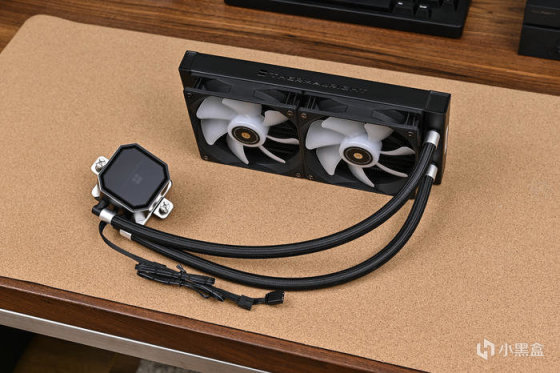

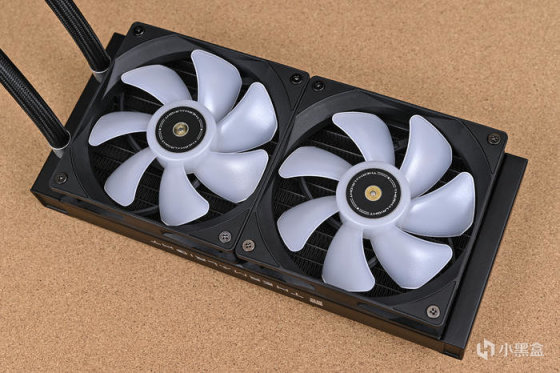

取出水冷本體。水冷通體黑色，水冷管接口採用鋁合金材質，低調但又不失質感。水冷管經過特殊設計，爲 6.5mm 內徑官腔，高分子聚合物編制防護，高耐磨、低蒸發、長壽命。水冷出廠兩顆風扇預裝冷排至之上，可以省去安裝風扇的繁瑣，提升安裝體驗。

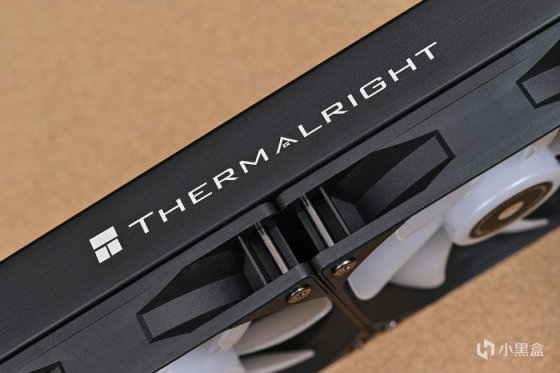

冷排側方印有亮銀色利民 Thermalright 金屬 Logo。
出廠自帶的 2 顆 TL-E12 V2 風扇，日蝕幻彩燈效，3Pin5V，ARGB神光同步，支持串接。採用軸心銅套一體注造 S-FDB 軸承設計，減少摩擦和震動，降低運行時聲音和延長壽命。風扇轉速：1850RPM，風量：70.4CFM，風壓：2.64H2O。

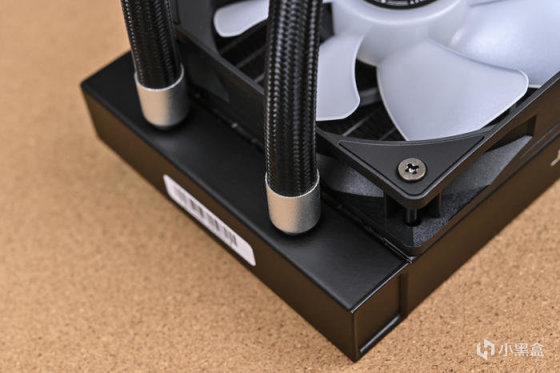

冷排進出水口採用鋁合金材質，固定水冷管更爲堅固耐用。

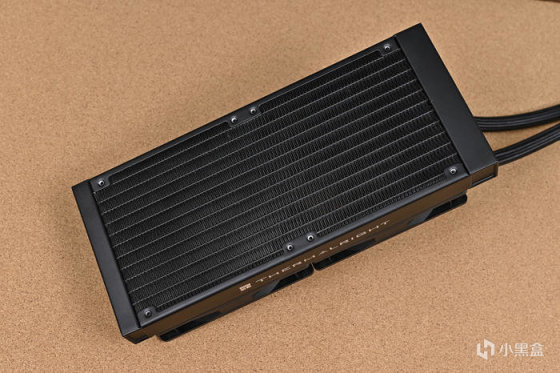

水冷排爲標準 240mm 尺寸，具體規格：276x120x27mm，材質爲鋁。

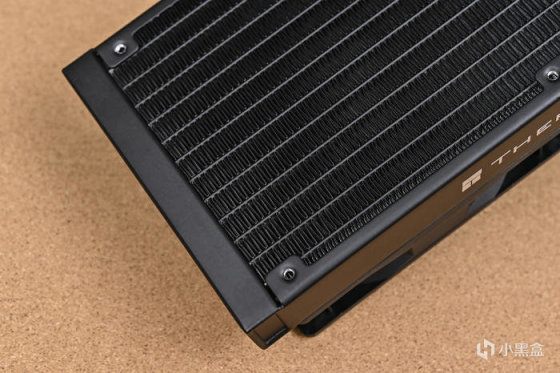

冷排單波鰭片密度很高，效能更強。
