刚刚过去的 9 月，手机芯片圈打完年度三连发：苹果率先掏出 A20 Pro——台积电第一颗 2 纳米手机芯片，装进 iPhone 18 Pro；
高通跟着端上骁龙 8 Elite Gen 6，联发科压上天玑 天玑 9600 Pro
每年一场，已经连续卷了十几年。
尤其是最近
回头看数字，依旧像在做梦。
1971 年 11 月 15 日，英特尔发布世界上第一款商用微处理器 Intel 4004：
2300 个晶体管，主频 740 千赫，售价 60 美元。

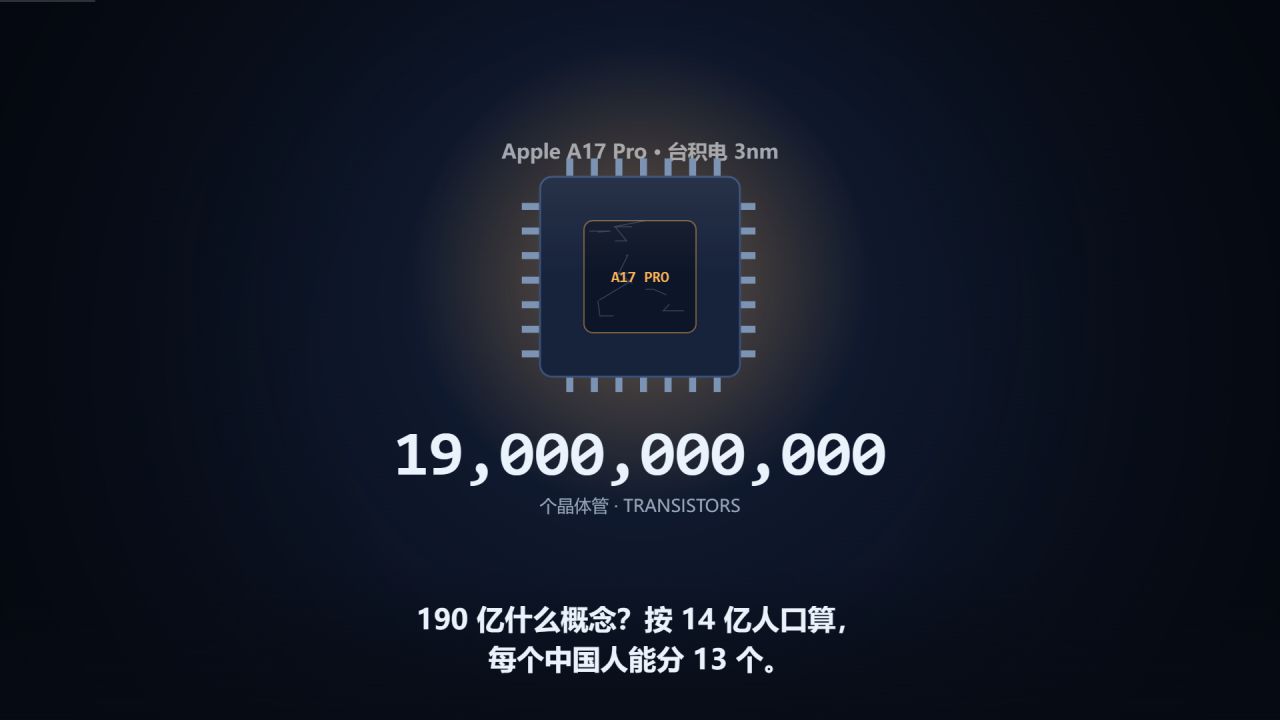

2023 年发布的苹果 A17 Pro，塞进 190 亿个晶体管；
一年后，安卓阵营的骁龙 8 Elite 把超大核主频顶到 4.32 吉赫。52 年，单颗芯片的晶体管数量涨了 800 多万倍，主频涨了 5800 多倍。
但在芯片的命名里，藏着一件多数人没细想过的怪事：
CPU、GPU、SoC 都被叫作"芯片"，干的却像是三种活
它们到底谁包含谁？谁负责干活，谁负责管人？
把这三个名字讲清楚，你就能看懂手机厂商每年发布会的全部底气，也能看懂参数表上哪些数字是真金白银。
一颗芯片上挤着上百亿晶体管的微观世界，靠光刻机一层层"盖章"印出来
每一步对齐精度都以纳米计
一场塞厂运动

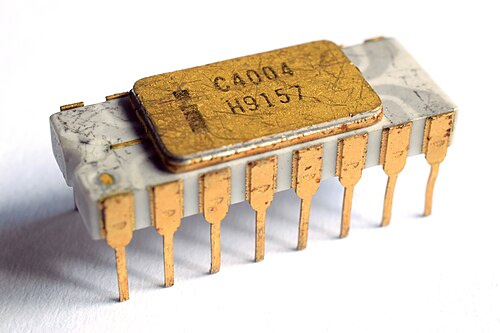

先说 4004。

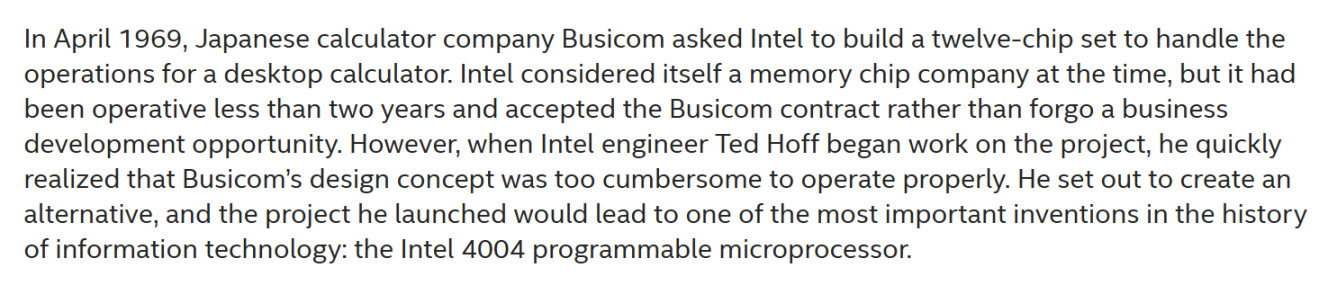

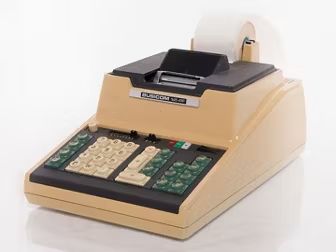

它原本是给日本 Busicom 计算器做的定制件
工程师把一屋子设备才能完成的计算，压成了一片指甲盖大的硅片：4 位 CPU，10 微米工艺，每秒执行约 9 万条指令。
英特尔后来买回版权对外发售，"微处理器"这个物种就此诞生。
PS：独家买回来只花了6000 美元
2300 个晶体管是什么概念？
今天一颗旗舰手机芯片的晶体管数是它的 800 多万倍。
换句话说，把 A17 Pro 缩小 826 万倍，才是 1971 年那个开创者。
芯片是怎么造出来的？
一句话：用光磨出来的
工厂先做出直径 30 厘米的圆形硅晶圆，再用紫外光把成百上千颗芯片的电路图案一层层"盖"上去，最后切开封装，才得到一颗颗芯片。
所谓 10 微米、3 纳米，说的是这道"刻痕"的精度——4004 的 10 微米，约等于一根头发丝直径的七分之一；今天的 3 纳米，只有头发丝的两万多分之一。
刻痕越小，同样面积能塞的晶体管就越多，每个开关也越省电。
这就是全行业几十年来死磕制程的全部理由——塞得下，才活得下。
从 4004 出发，整个行业干了 50 多年，本质上只做一件事：往同一片硅片里，塞进更多的东西。

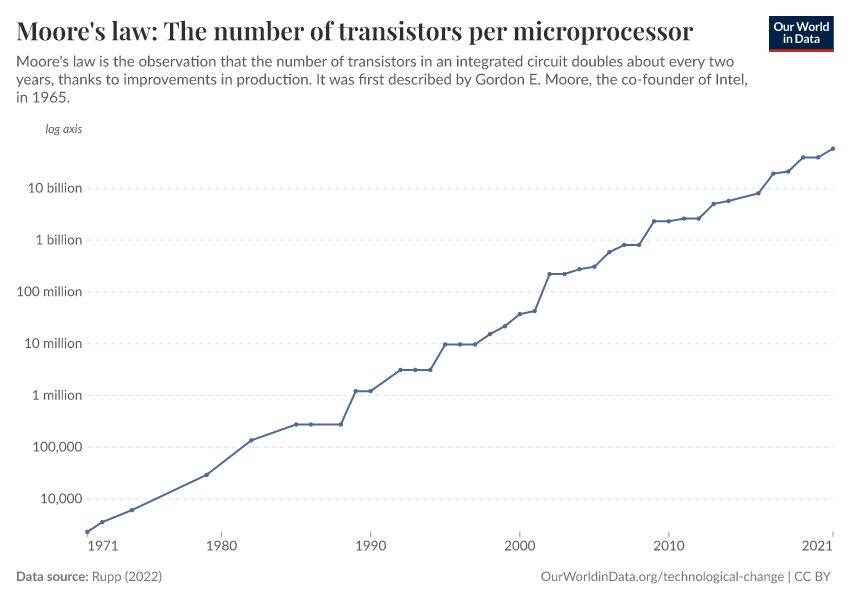

52 年间，单颗芯片的晶体管数从几千个涨到上百亿个
1965 年，英特尔联合创始人戈登·摩尔（Gordon Moore，1929—2023）在一篇论文里提出：集成电路上可容纳的晶体管数量，大约每两年翻一番。
这条后来被称为"摩尔定律"的经验法则
当然，摩尔定律不是物理定律，全靠企业自律。
现在的芯片制程严格意义上来讲是诈骗
50 多年里它被预言"到头"许多次，又被新材料、新结构一次次续命——就算真跑到头，塞厂运动也不会停，只是换个塞法。
就比如华为新出的τ定律

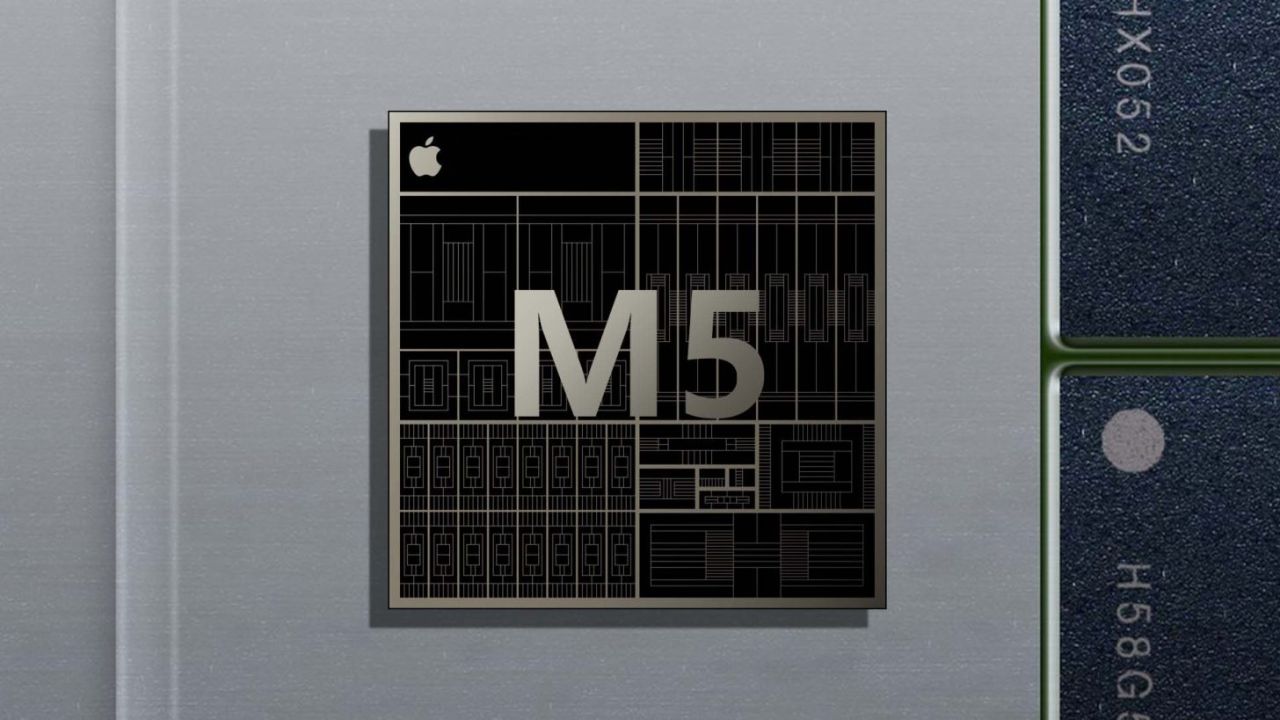

苹果M5系列芯片
芯片到底长什么样？

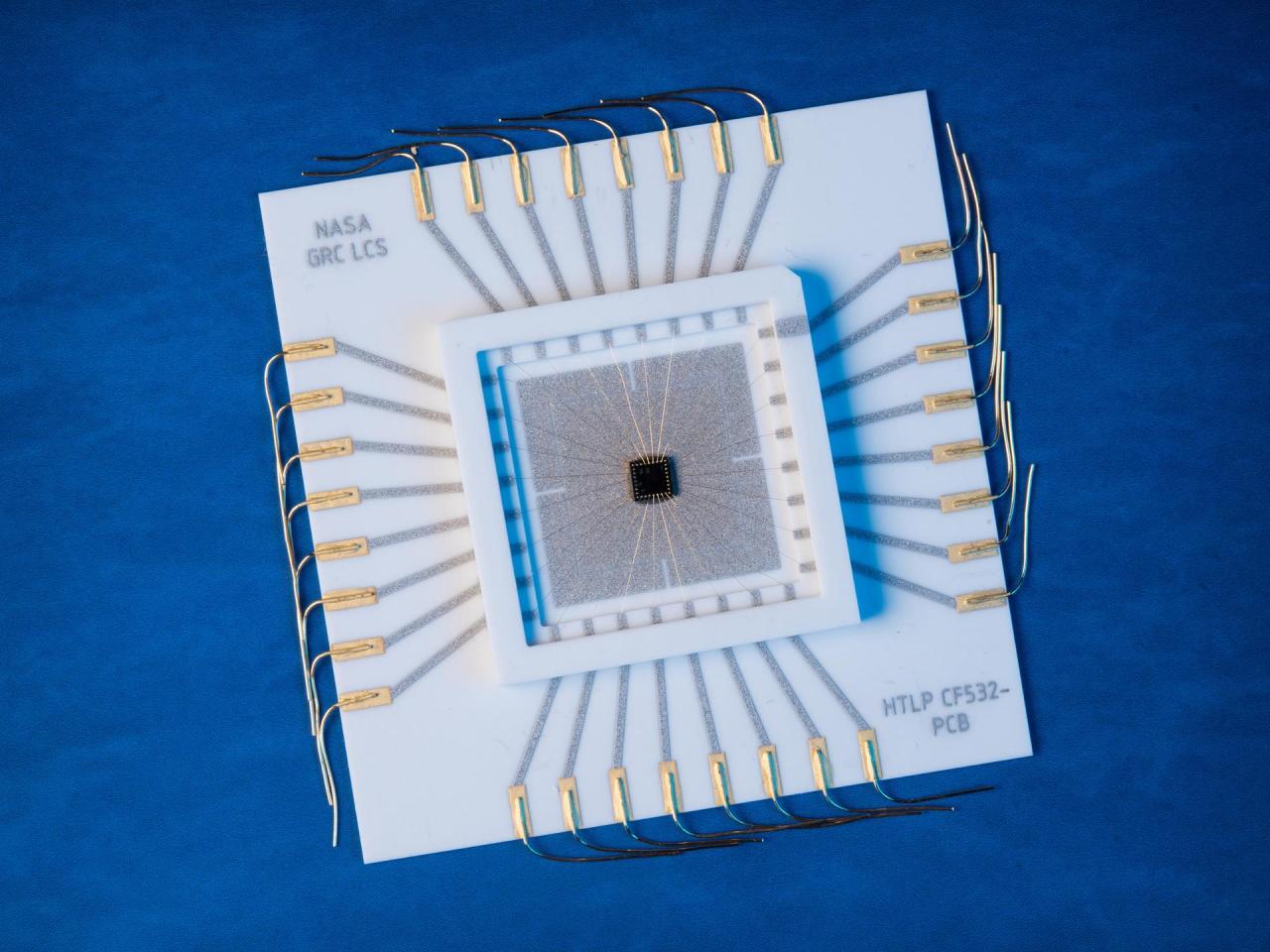

NASA 格林研究中心的这张微距照片给了个直观答案：
中央那个黑色小方块是芯片本体，几十根金线像蜘蛛网一样把它焊接到白色陶瓷基板上——所谓"芯片"，就是一块被接线封起来的硅片。
NASA 研发的碳化硅耐高温集成电路，专为金星地表这类极端环境设计
中央黑色小片是芯片本体，金线负责把它接进电路
（图：NASA，Public Domain）▼
PC 时代，"塞"的思路是各自为政：
CPU 插在主板的插座上，显卡、内存、声卡各自一张卡，想升级哪个换哪个。
这也是装机党最有幸福感的年代。
但现在不是了，现在的等等党有福了
但手机没这个福气。
主板就巴掌大，电池、摄像头、屏幕全在抢地方，还要控发热、控功耗。
怎么办呢？

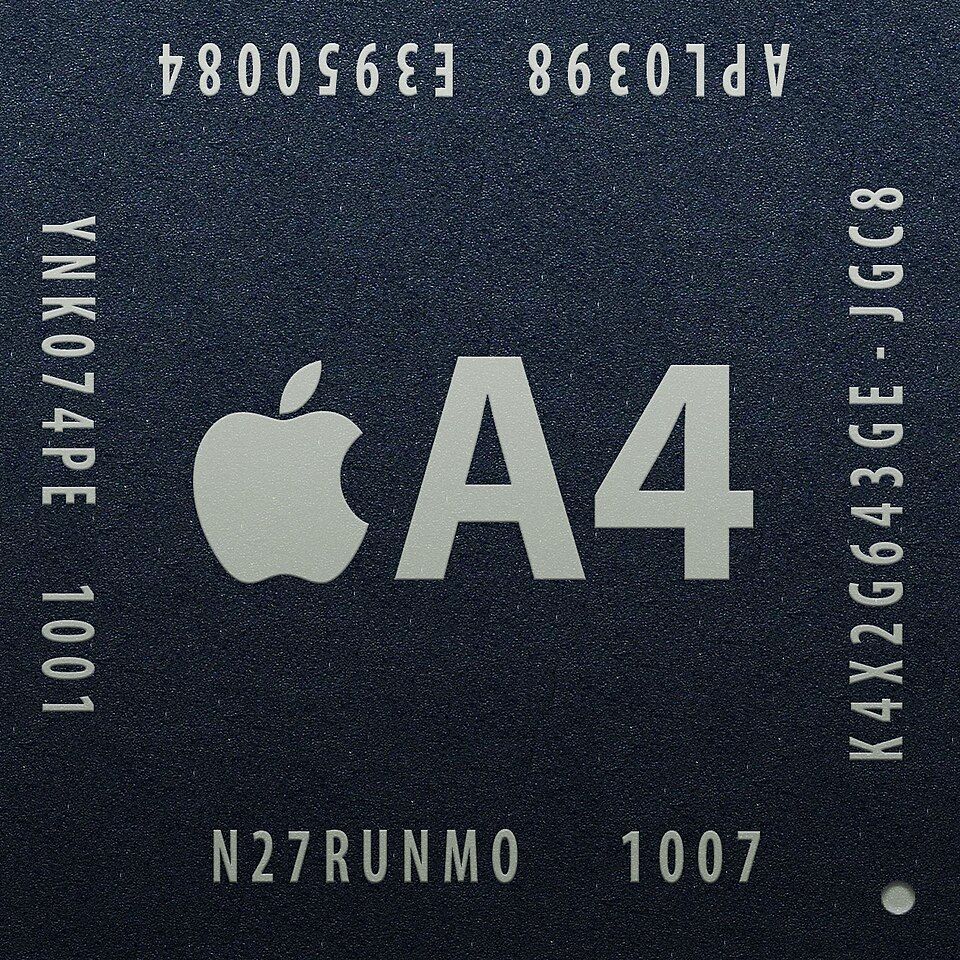

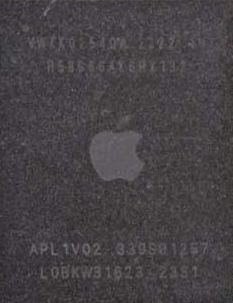

2010 年，苹果用收购来的 PA Semi 团队做出 A4 芯片，装进初代 iPad，随后是 iPhone 4。

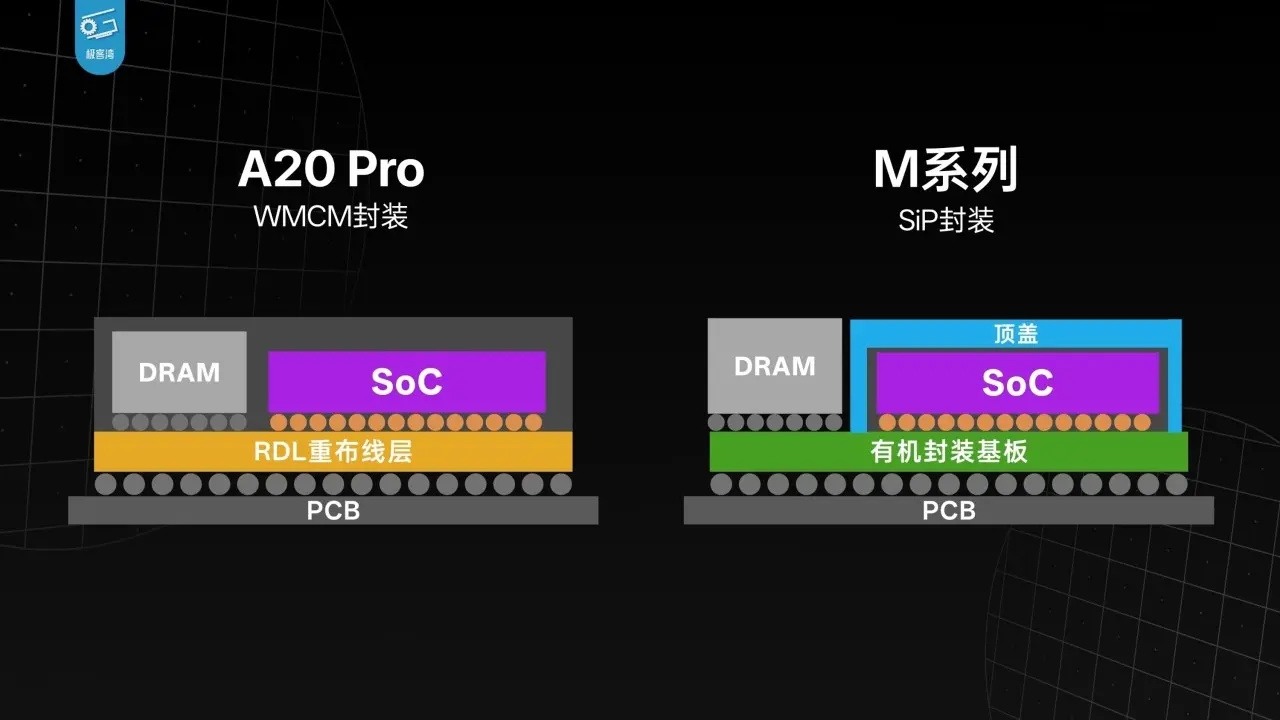

这是苹果第一颗自研片上系统：ARM 架构，1 吉赫主频，三星 45 纳米制造，CPU、图形、内存控制器打包在同一片硅片上——内存芯片还像三明治一样，直接叠在它的背上。从此"手机芯片"的形态被定了下来——不是一颗芯片，而是一整套系统。

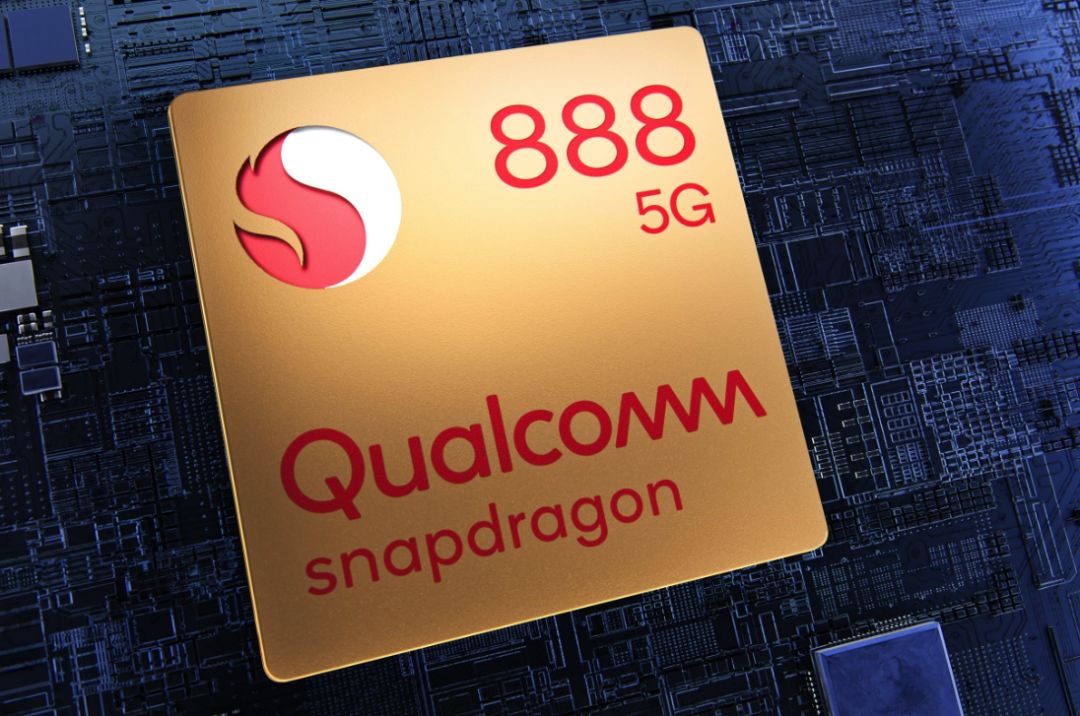

此后十年，高通、联发科、三星全员跟进，各自的骁龙、天玑、Exynos 把"谁的模块塞得更巧"卷成了一门柯学。
2010 年那颗 A4，成了今天这场芯片军备赛真正的起跑线。
三兄弟
SoC 的全称是 System on a Chip，片上系统——它不是和 CPU、GPU 并排的"第四种处理器"，而是把 CPU、GPU 和一整个班子统统装进去的"全家桶"。
先说 CPU，中央处理器。
它是手机里的脑子🧠：系统响应、打开 App、逻辑判断，全靠它拍板。
它的核心不多——手机 CPU 一般 8 核，桌面旗舰也就 24 个左右，但单核主频高。
2024 年发布的骁龙 8 Elite，超大核主频摸到 4.32 吉赫。
这是什么概念？
你每秒数 1 个数，要数上 137 年，才能数完它一秒钟的节拍。
CPU 的脾气是"深"而不是"广"：一步接一步、充满"如果……那么……"的判断链，是它的主场。
像你有一张嘴，啥都能吃，但你一次只能吃一样东西
既然堆核心这么管用，CPU 为什么不学 GPU，一口气堆几千个核？
我力大飞砖不香吗
答案是划不来：核心越多，芯片面积越大、功耗越高，而大多数日常任务本来就是一条条排队的流水线，堆再多核也派不上用场。
（所以你的手机是 8 核，而不是 8000 核——不是不想，是不值。也可能是你买不起）

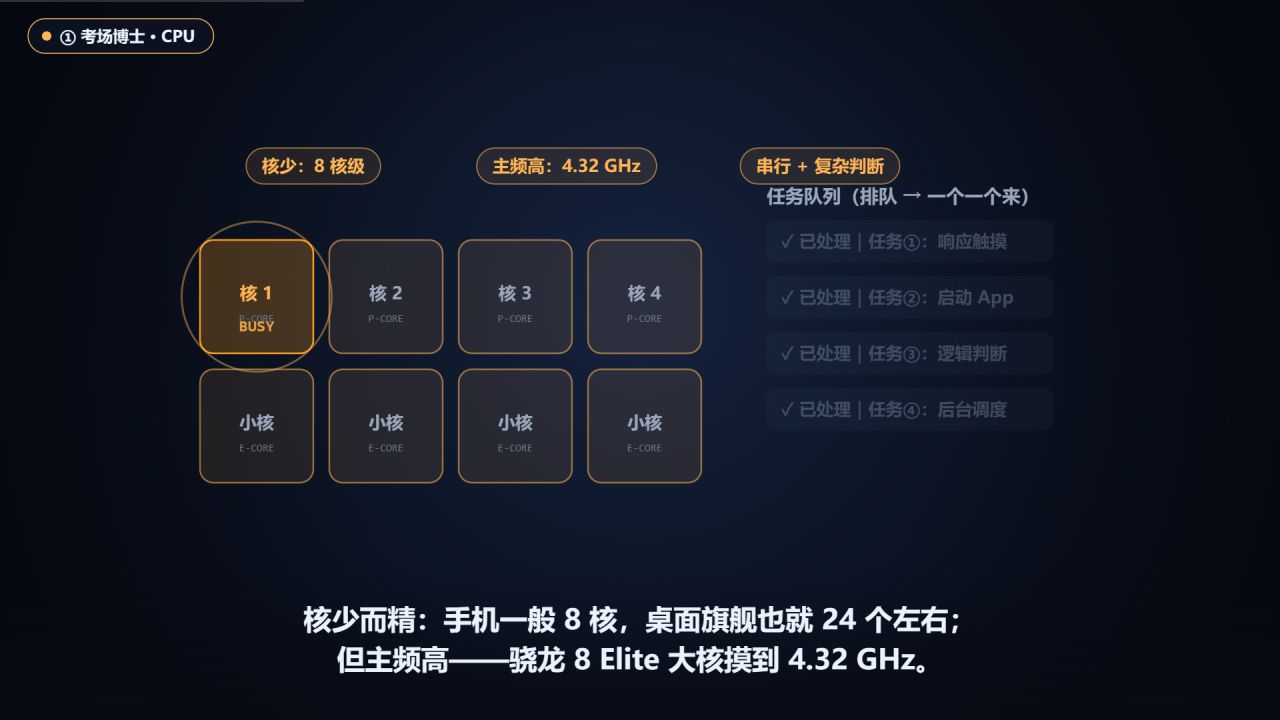

CPU 的干活方式：任务排队，核心一个一个处理
核少而精，主频高，擅长复杂的串行逻辑
GPU 正好是它的反面。

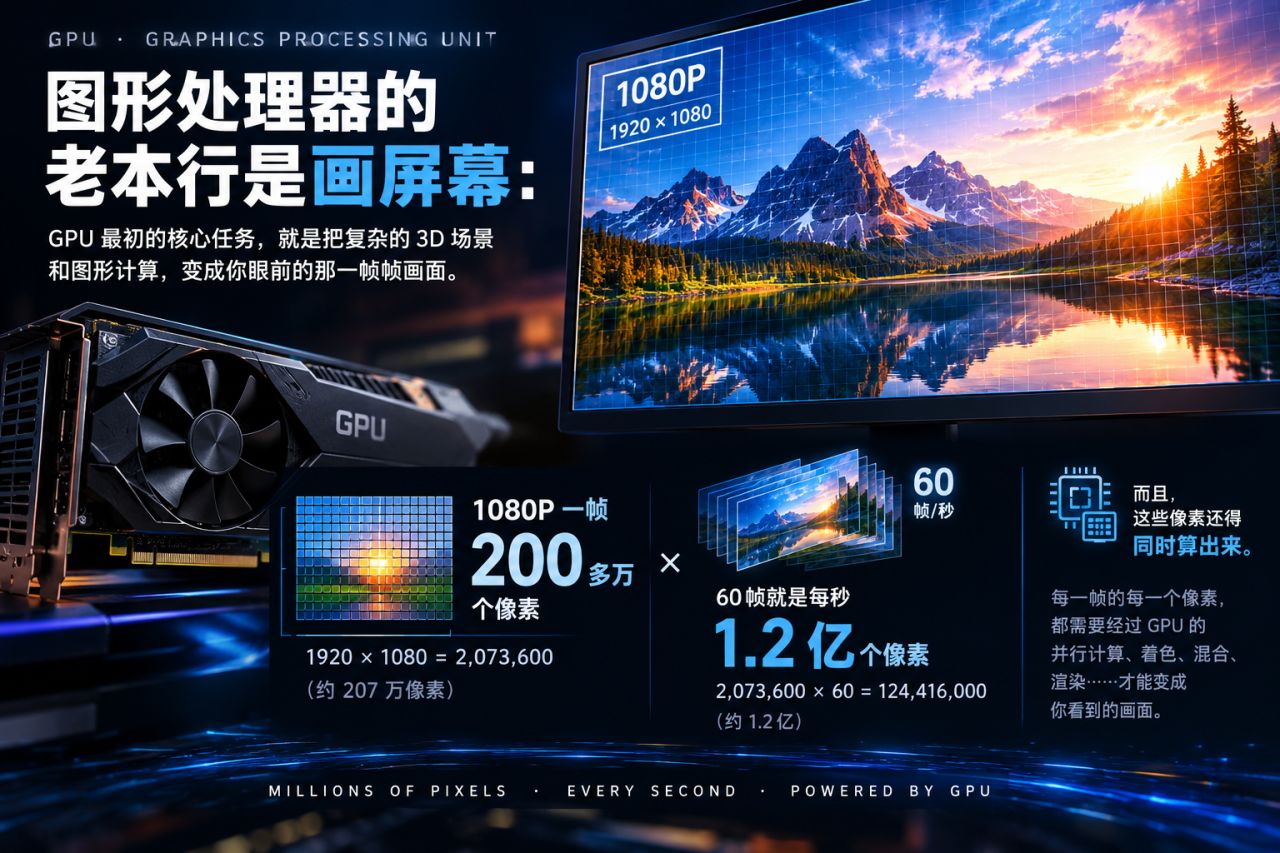

图形处理器的老本行是画屏幕：
1080P 一帧 200 多万个像素，60 帧就是每秒 1.2 亿个像素，还得同时算出来。

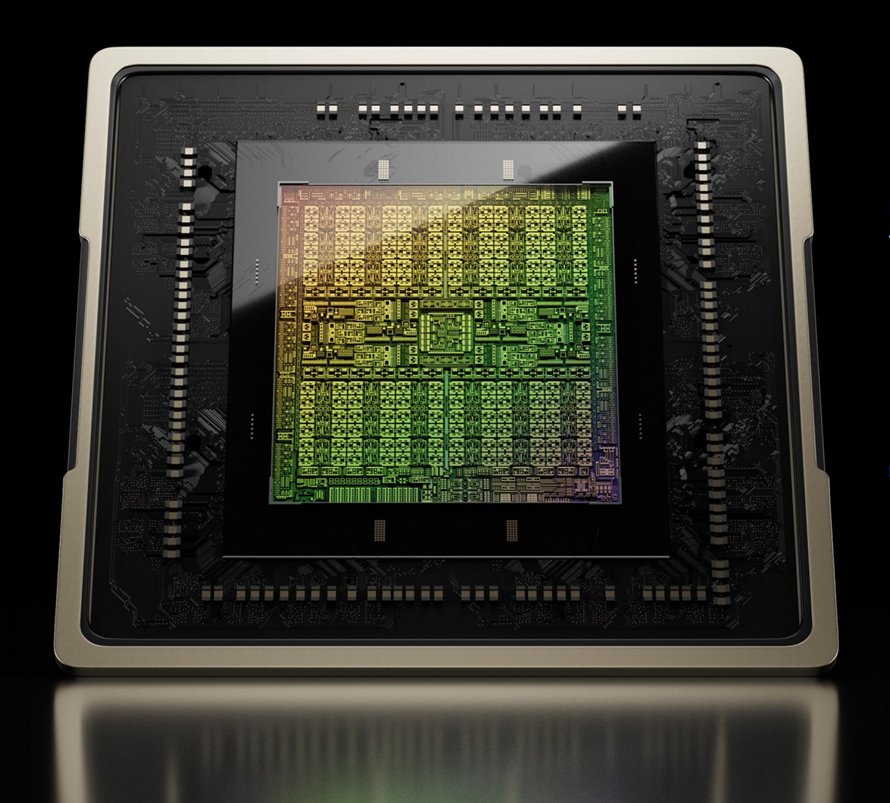

这条路数靠堆核心——桌面显卡 RTX 4090 有 16384 个流处理器，手机 GPU 也是成百上千个小核心一起上。
同一件事做一万遍，正是它的主场：
像一万个小学生同时算乘法口诀，每人一道，噼里啪啦一起交卷。画游戏、跑 AI、炼大模型，全是这种活——大模型训练本质就是天文数字的乘加运算，恰好全都长着 GPU 爱吃的样子。
这几年的 AI 狂潮里，先富起来的正是显卡厂商。
顺便说一句，GPU 这个名字问世也不算久：
1999 年，英伟达发布 GeForce 256，第一次把"GPU"写进产品名——那时它专职伺候游戏画面，谁也想不到 20 多年后，全世界的 AI 实验室都得排队买它的后代。
手机芯片里的 CPU 还有个心思：大小核。
骁龙 8 Elite 是 2 个超大核加 6 个性能核，天玑 9500 更是 1 加 4 加 4 的三簇结构——重活让大核上，刷微信、听歌这类轻活交给小核凑合，没人的时候干脆让大核睡觉。
省电这件事，确实想了很多办法

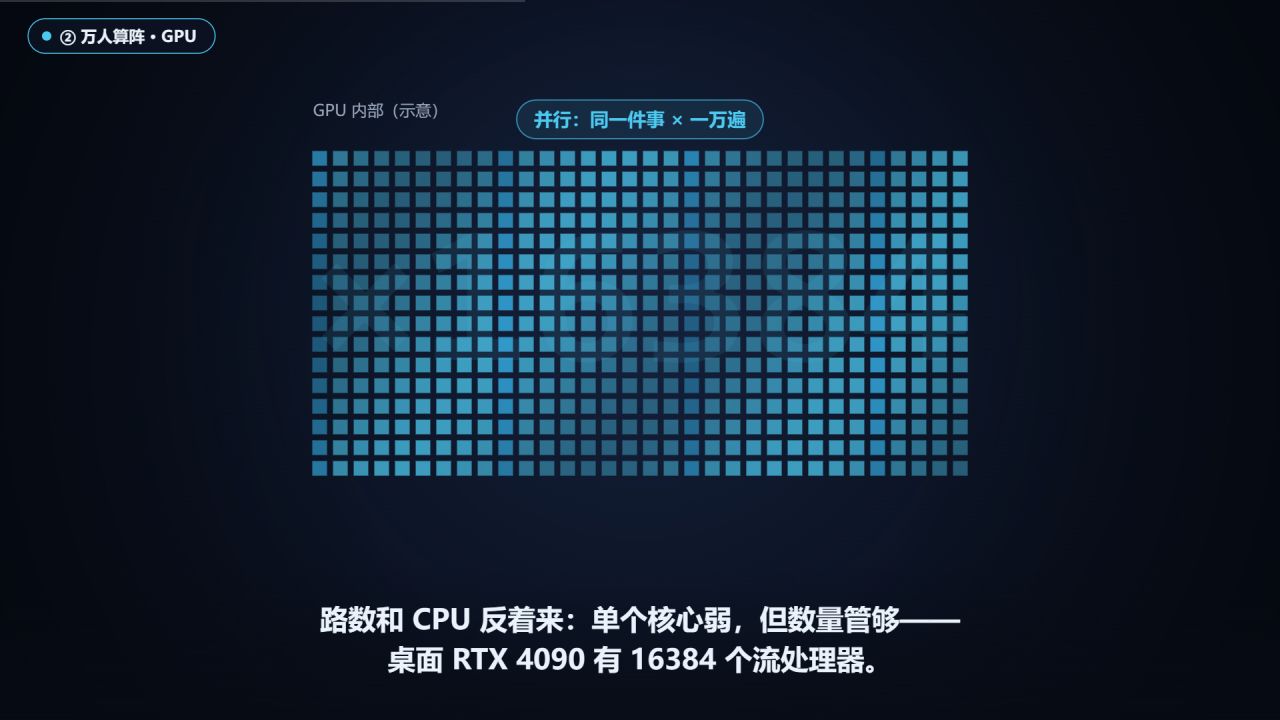

GPU 的干活方式：任务切成千上万份，核心同时开工
人多力量大，专门对付"重复"
（但让 GPU 替你决定"下一个任务干啥"？它能把决策过程画成马赛克。）
一个负责拍板，一个负责出力气，那 SoC 呢？
它是那个把大管家和苦力们安排进同一间屋子的人。
同住一屋的经济学
拆开一颗手机 SoC，里面挤着的远不止 CPU 和 GPU：NPU 负责跑 AI，ISP 负责相机成像，基带负责打电话上网，还有 DSP、缓存、内存控制器……一整箱专用模块，全部同住一片硅片。
主打的就是省地方

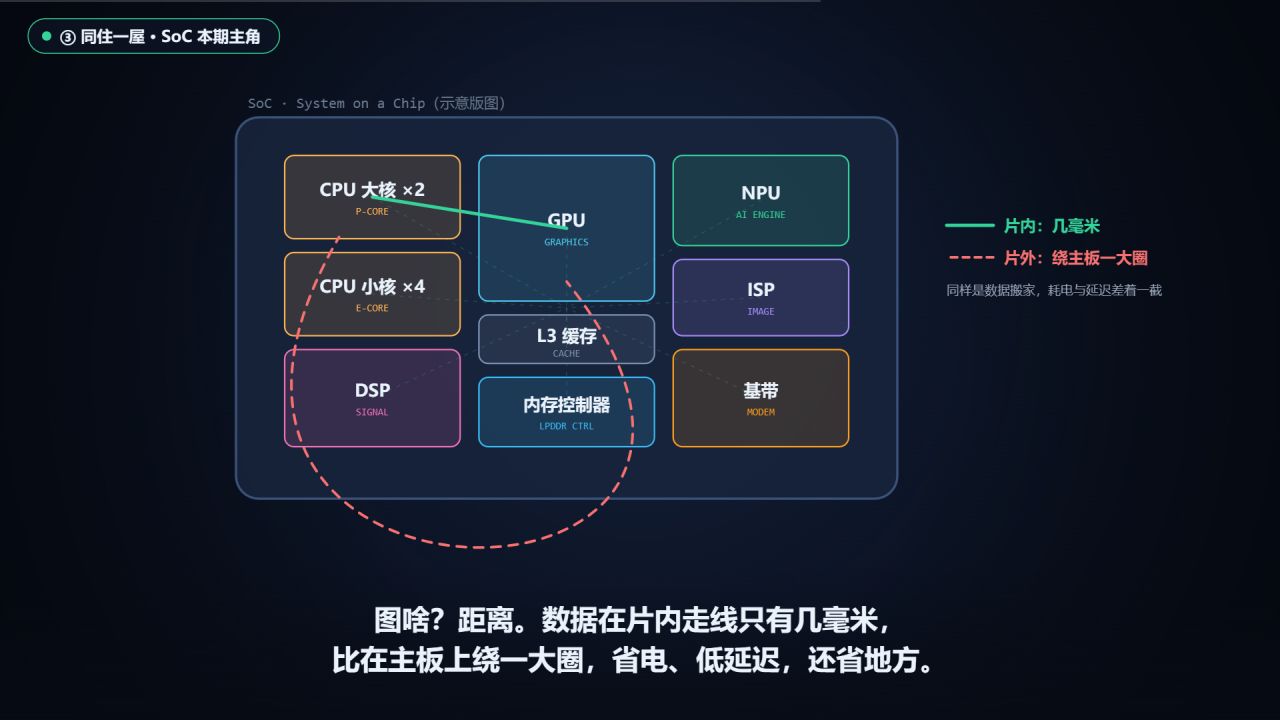

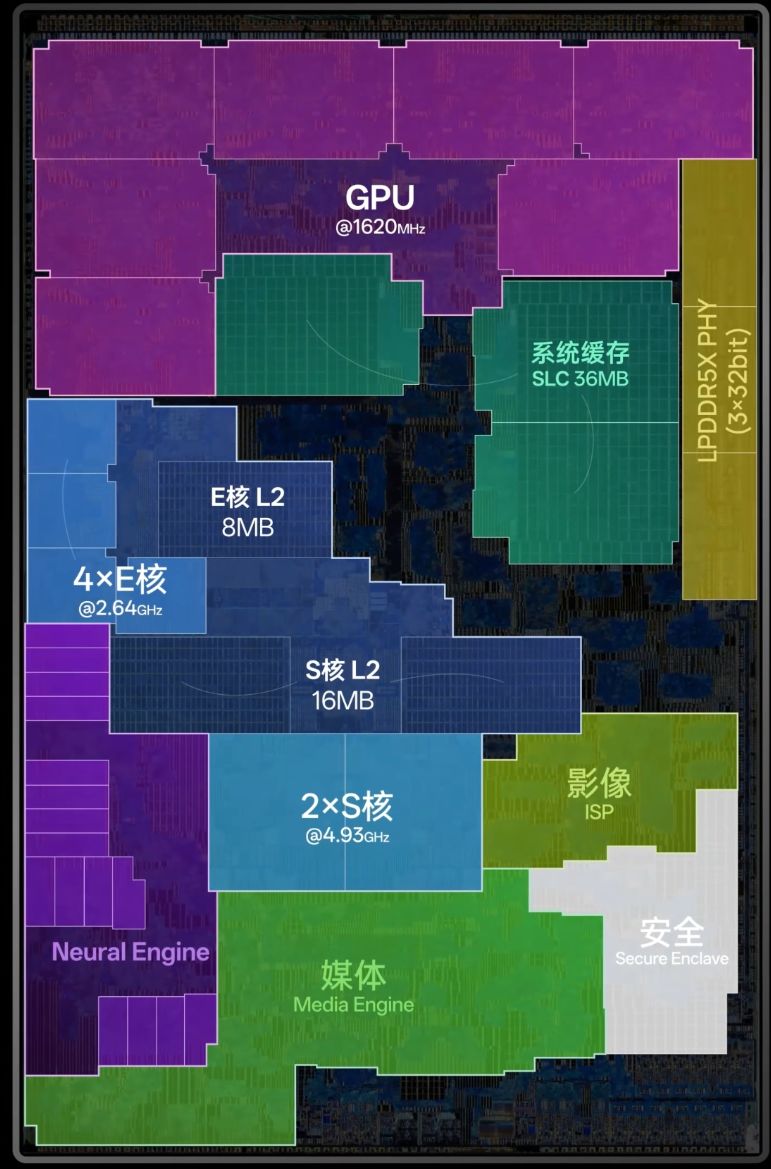

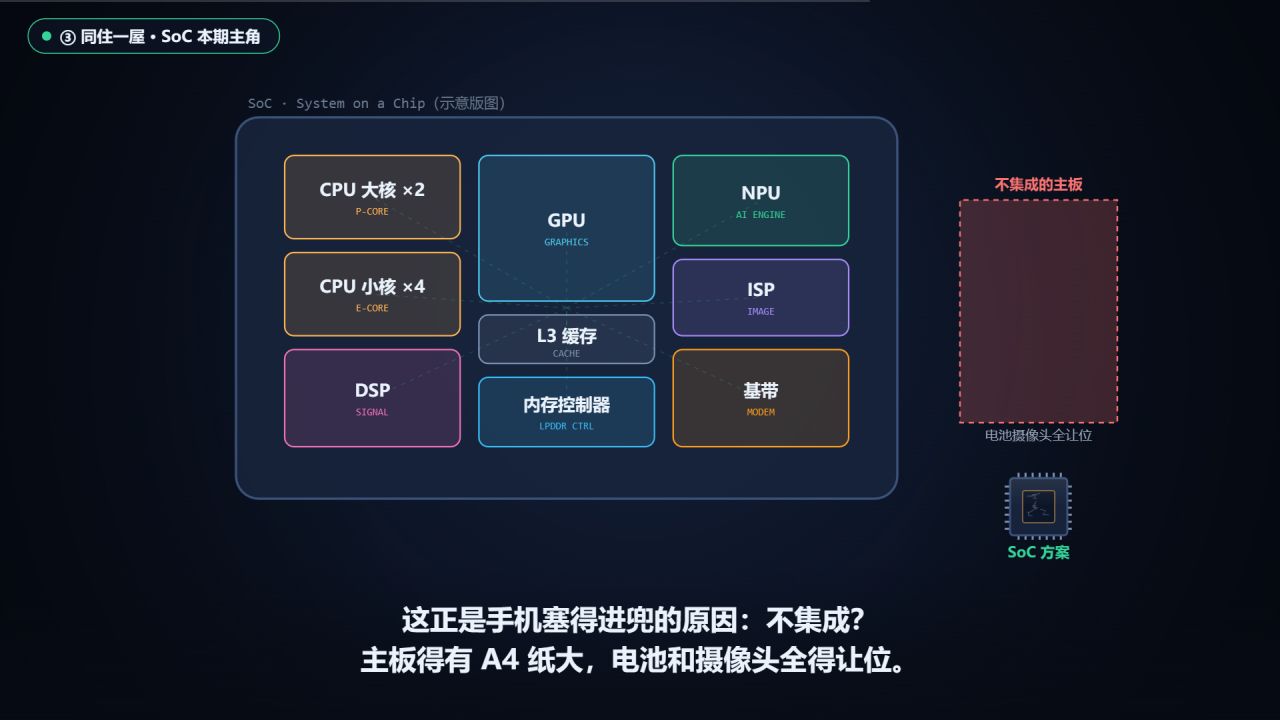

手机 SoC 的内部版图（示意）
各模块各司其职，中间靠片内互连线通信▼
图什么？
图距离。
数据在片内走线只有几毫米，而如果各模块是独立芯片，数据就得在主板上绕一大圈。同样一次"数据搬家"，片内直连省电得多、延迟低得多，还省地方。
片内直连和片外绕圈，差的不只是距离
是每一毫安时电池的去向▼
这直接决定了手机的形态。

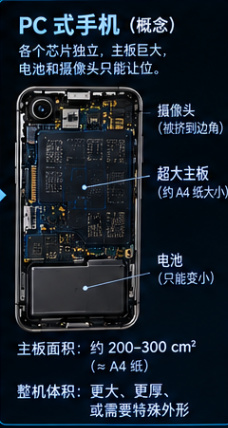

要是像 PC 那样分芯片各自为政，主板得有 A4 纸大——电池和摄像头全得让位，你的手机就得变成对讲机。
不集成的主板和 SoC 方案，占用空间差着量级
手机塞得进兜，靠的就是这份"抠"
集成还带来分工红利。缓存好比给每个核心配的小冰箱，常用的食材放在手边，不必每次都跑楼下超市；
数据：请照顾老年人
ISP 专管夜景成片，NPU 专管 AI 抠图，CPU 专心调度——专属硬件干专属的活，比"啥都让 CPU 干"省电得多。
CPU：终于能歇着了
神经网络运算拆到最底层，就是亿万年方不断的乘法和加法，CPU 的通用电路干这个又贵又慢，NPU 干脆把乘加单元排成阵列，一次吞吐一片数据——能效比通用核心高出一大截。
你手机里的人脸解锁、照片搜索、实时翻译都是靠它
2025 年，先进制程（7 纳米及以内）芯片已经占到全球手机处理器出货的 51%——每卖出两颗手机芯片，就有一颗是"超级全家桶"。
这也是为什么同样一块电池，有人能亮屏一整天，有人下午三点就得找充电宝：芯片的能效，就是手机的命。
不过，有一件东西常年不住在这间屋子里——基带。
iPhone 用了十几年外挂高通、英特尔基带，直到 2025 年 2 月的 iPhone 16e，苹果才拿出第一颗自研基带 C1。
按苹果官方说法，C1 是 iPhone 上能效最好的基带，而它至今仍是一颗独立芯片，没有塞进 A 系列主芯片里。

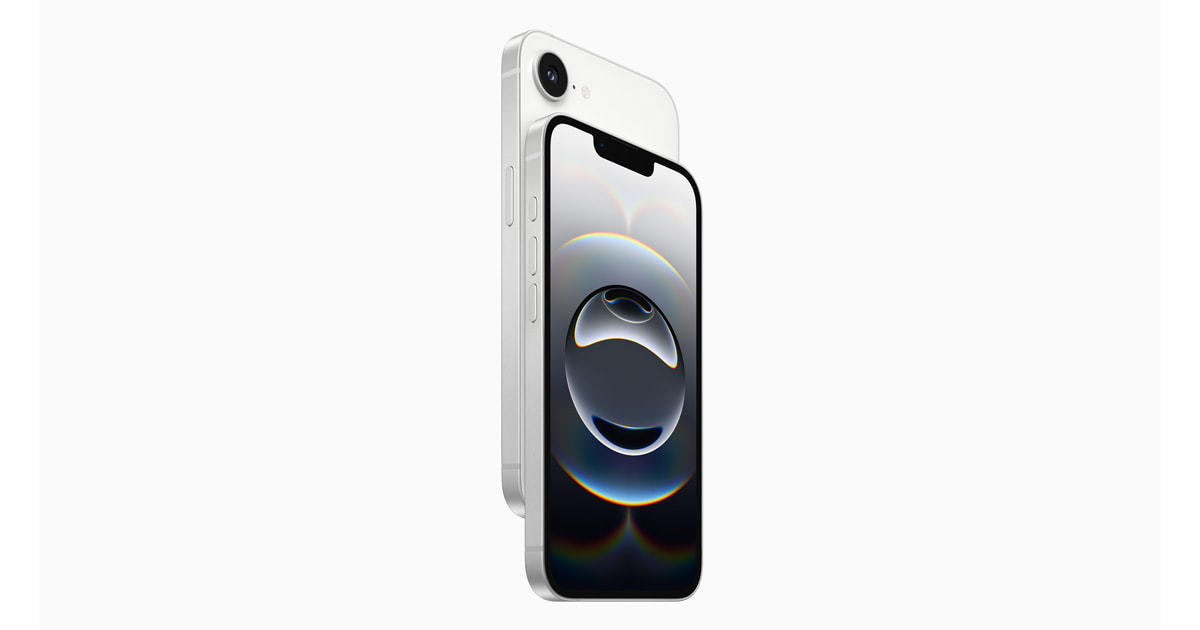

首发自研 C1 基带的 iPhone 16e
苹果向"整机自研"又挪了一步，但基带仍独立于主芯片
然后到现在有的型号其实还在用高通基带
基带难自研是业内共识：
它要在全球各种网络制式、频段、信号强度下都稳定工作，想要玩转费用惊人
苹果为补这一课，2019 年花约 10 亿美元买下英特尔的基带业务，磨了六年才交卷。
（全屋定制再豪横，也有一间屋子给别人）

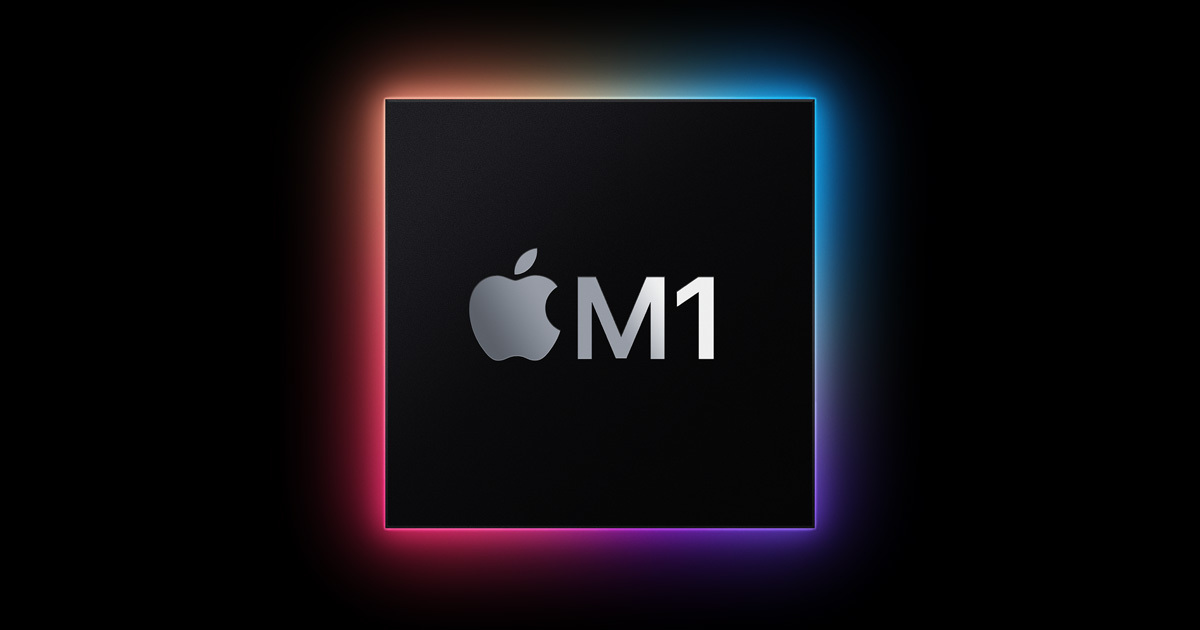

2020 年 11 月苹果把同一条思路搬回电脑：
M1 芯片 5 纳米工艺、160 亿个晶体管，CPU、GPU、神经网络引擎共享同一块内存池，数据不必在芯片之间来回拷贝。
这套在手机上练了十年的功夫一出手，MacBook Air 的续航肉眼可见地拉长，Mac 从此换了一副骨头。
M1：手机思路反攻电脑的起点
当然，全家桶也有全家桶的代价：模块全焊死在一颗芯片上，谁也别想单独升级——手机不能换显卡，坏了只能整修。
集成度高到这个份上，"修"这个字就快从字典里划掉了。
金子内存
纳米尽头，还在卷
2025 年 9 月的那轮旗舰对决，已经把参数顶到高位：
骁龙 8 Elite Gen 5 的超大核主频爬到 4.6 吉赫，天玑 9500 同样押注 3 纳米。
而 2026 年 9 月，苹果的 A20 Pro 干脆把手机芯片带进 2 纳米：
台积电的 N2 工艺早在 2025 年四季度按计划量产，这是台积电第一个量产的环绕栅极（GAA）晶体管节点，据报道苹果包下了初期产能的一半以上——第一颗吃上 2 纳米的 A20 Pro 已经开卖，M6 也在路上。
Counterpoint 的季度统计，全球手机处理器出货里，联发科常年占三到四成，高通约三成，苹果约一两成——但在 600 美元以上的高端盘子，苹果一家就拿走 46%，高通 35%，联发科只剩 12%。走量
制程每往前走一步，晶圆就更贵一截——据报道，一片 2 纳米晶圆要卖到 3 万美元，比一部顶配 iPhone 还贵；据业内估算，设计一款 3 纳米旗舰芯片要烧掉数亿美元
发布会的话术也跟着换了几代：十年前比"几核"
五年前比"几纳米"，这两年比"几 TOPS"——AI 时代，NPU 算力成了新的身份符号。
参数换了三代，比拼的内核一直没变：同样的大小，谁干的活多；同样的活，谁耗的电少。
话说有人最近换手机了吗
