极客湾•A20Pro，评测汇总：封装散热能力飞跃式提升！

一、制程工艺

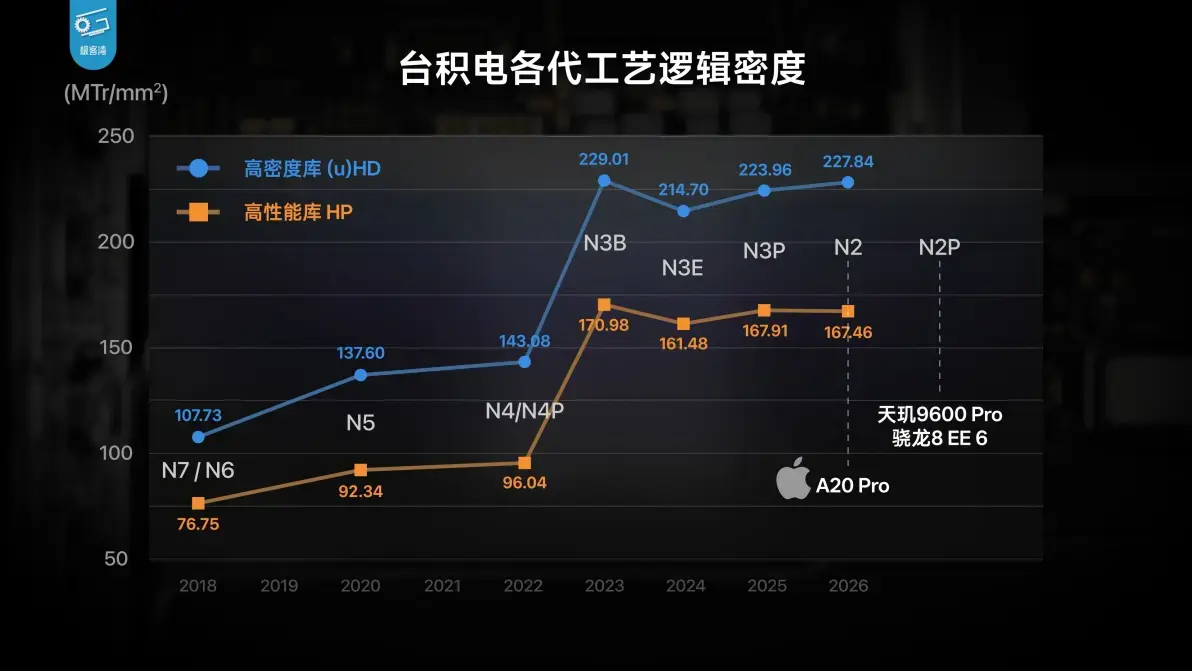

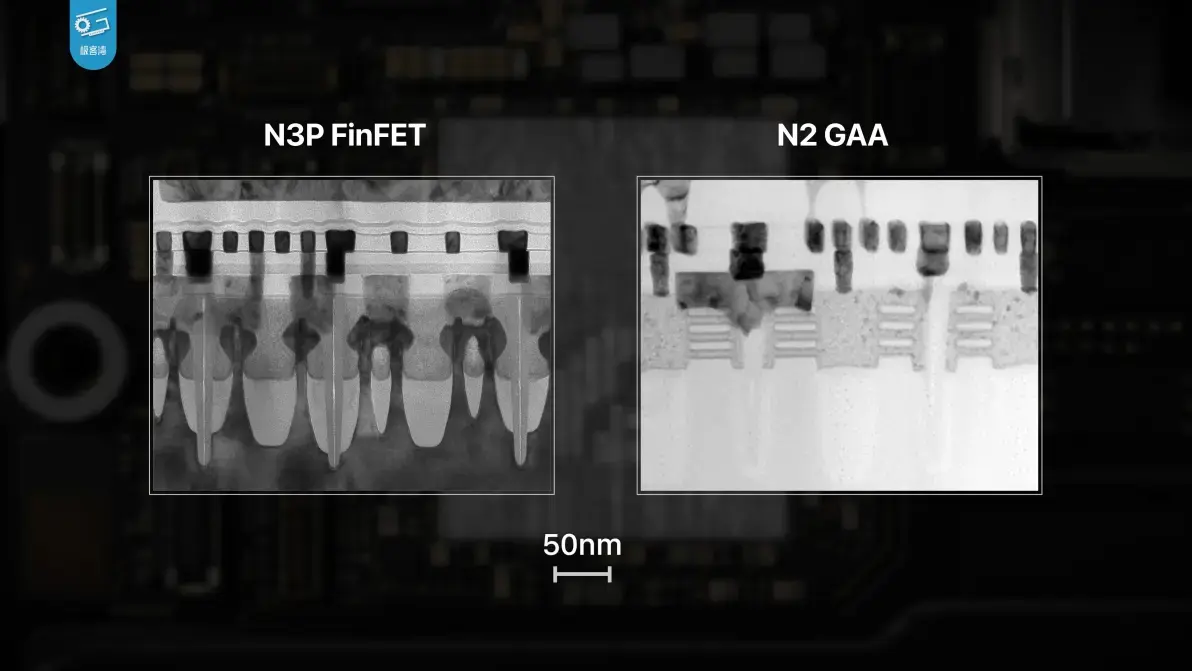

◆ A20Pro采用台积电第一代 2nm GAA制程工艺！

◆ 相较前代工艺密度提升较小，但得益于制程红利，整体架构频率上限进一步提高。

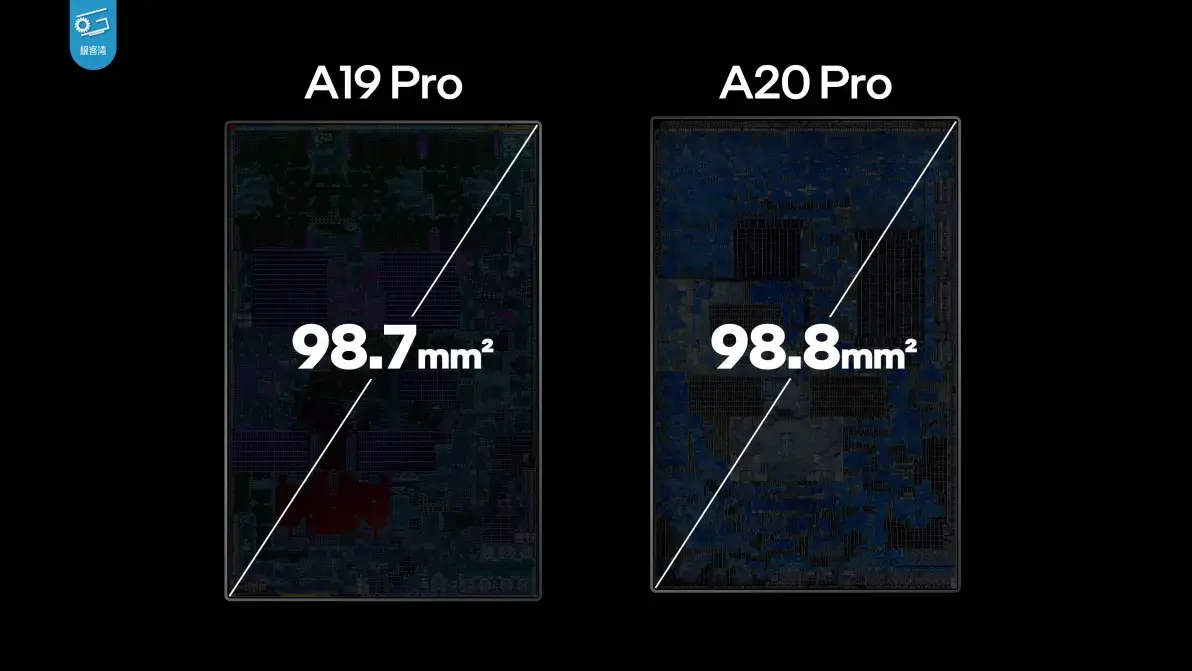

——核心面积几乎保持不变。

二、WMCM封装散热

【1】散热设计规划

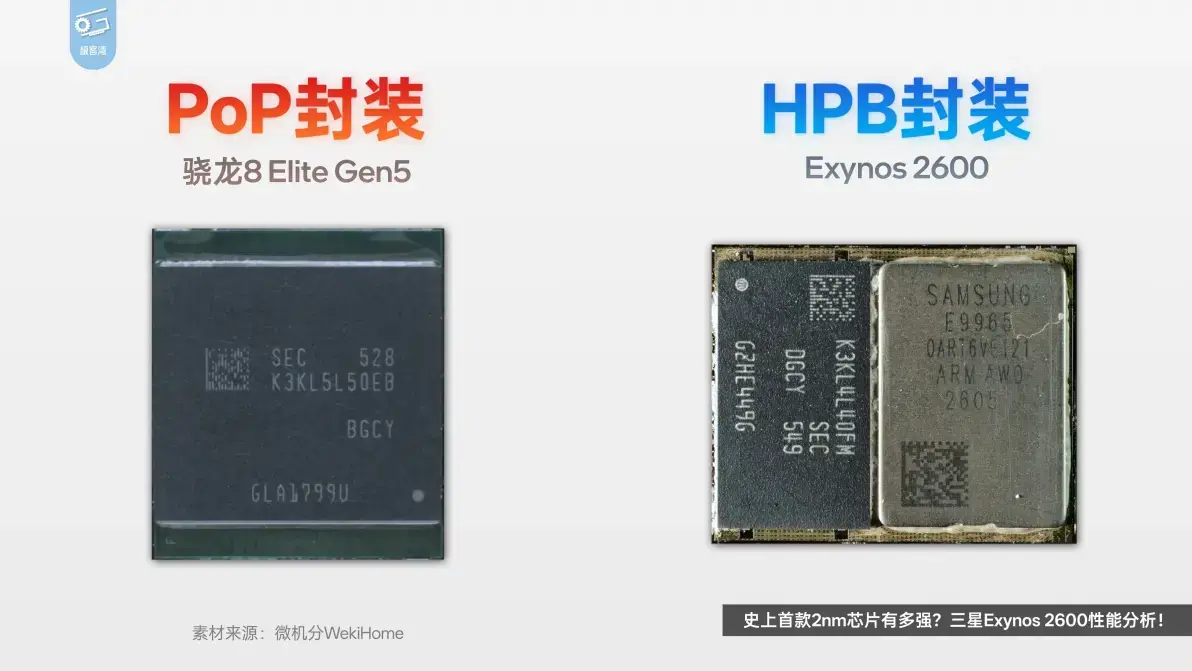

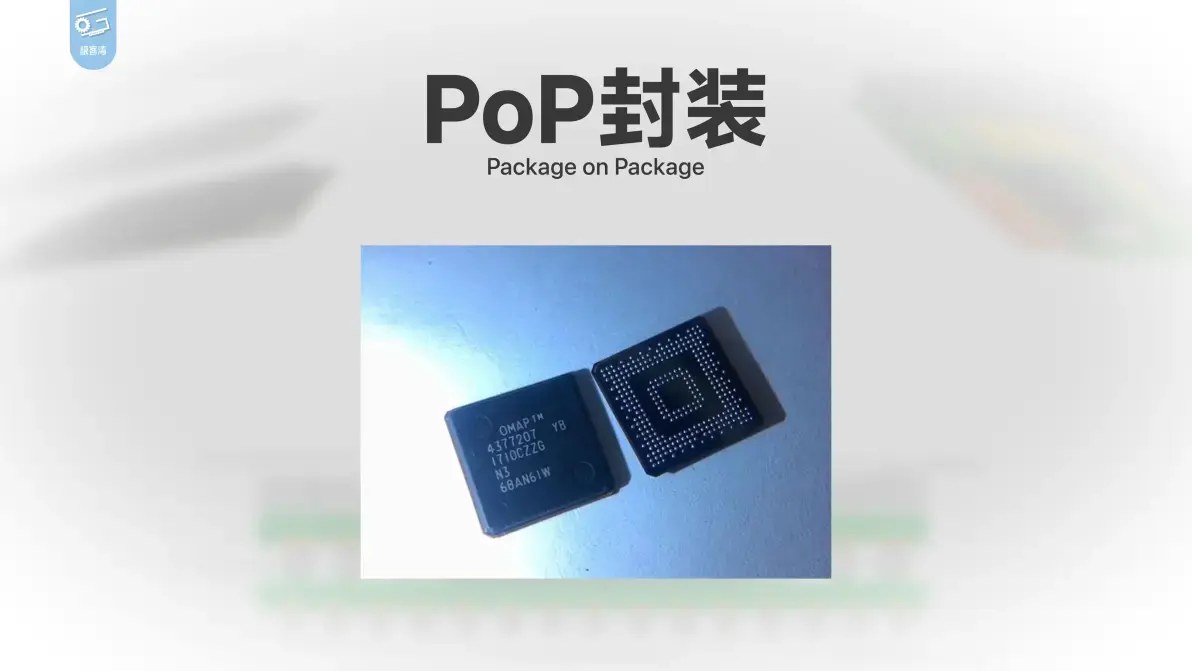

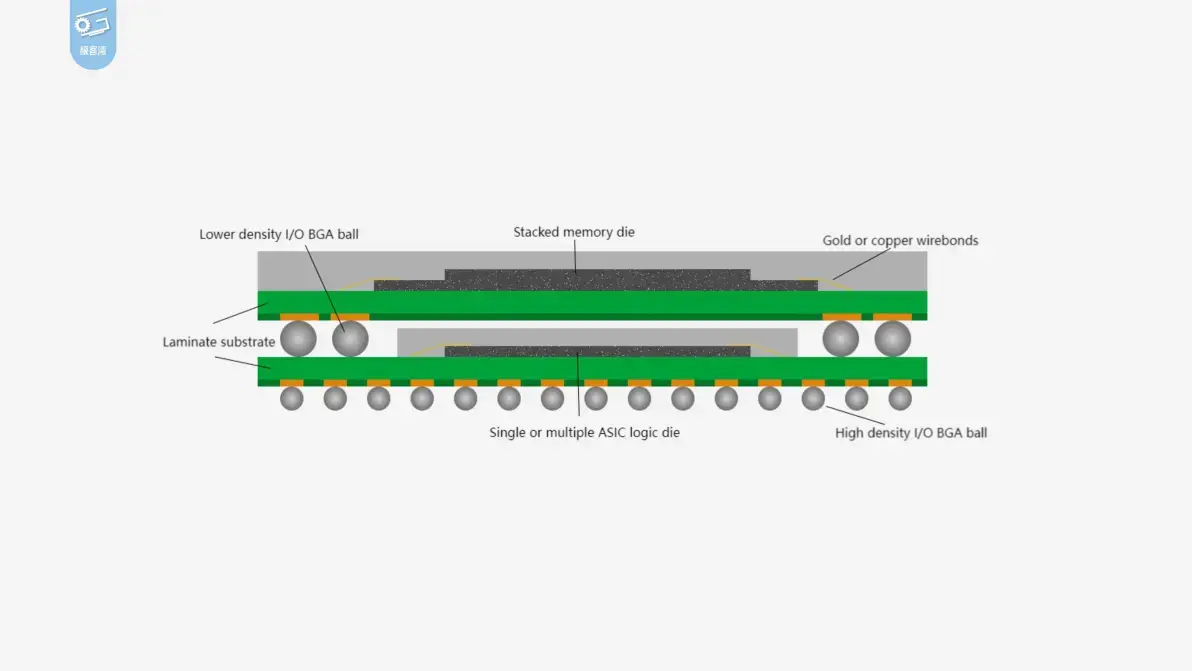

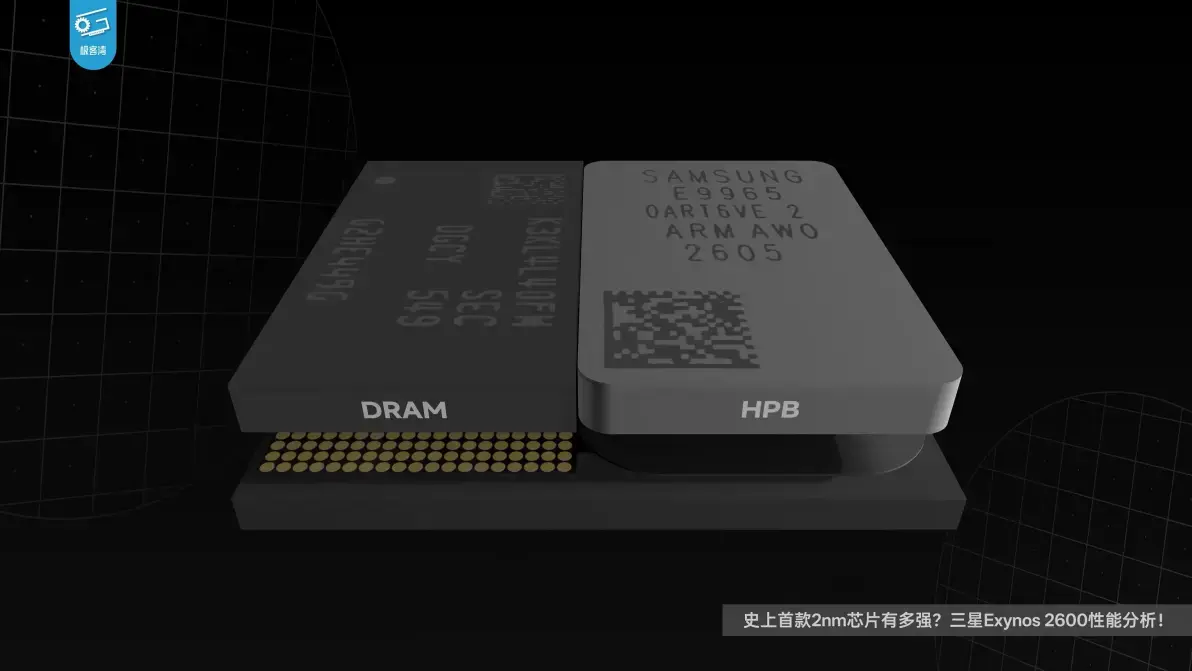

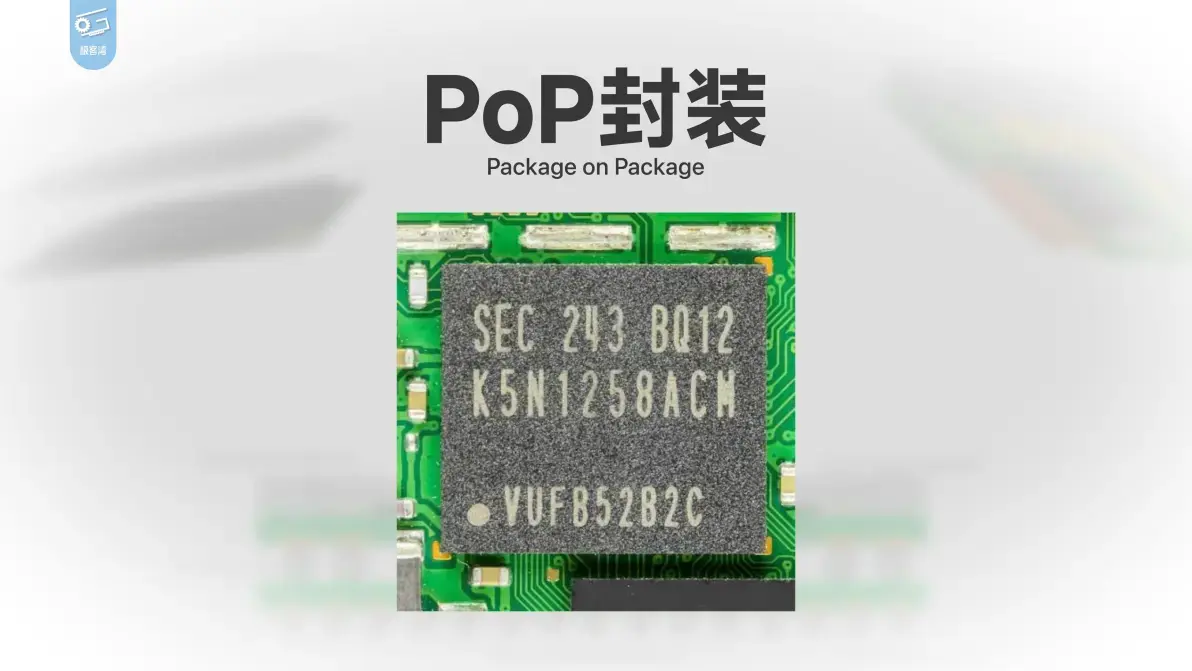

✮现状：主流传统POP封装面临积热困境，HPB创新封装应运而生，将应用处理器（AP）与内存芯片水平堆叠，并在上方覆盖铜基散热片HPB。从而有效避免内部积热，实现更高效的散热表现！

——但HPB封装，依旧有部分核心被内存颗粒阻隔，且散热基板与核心仍有基板阻隔。

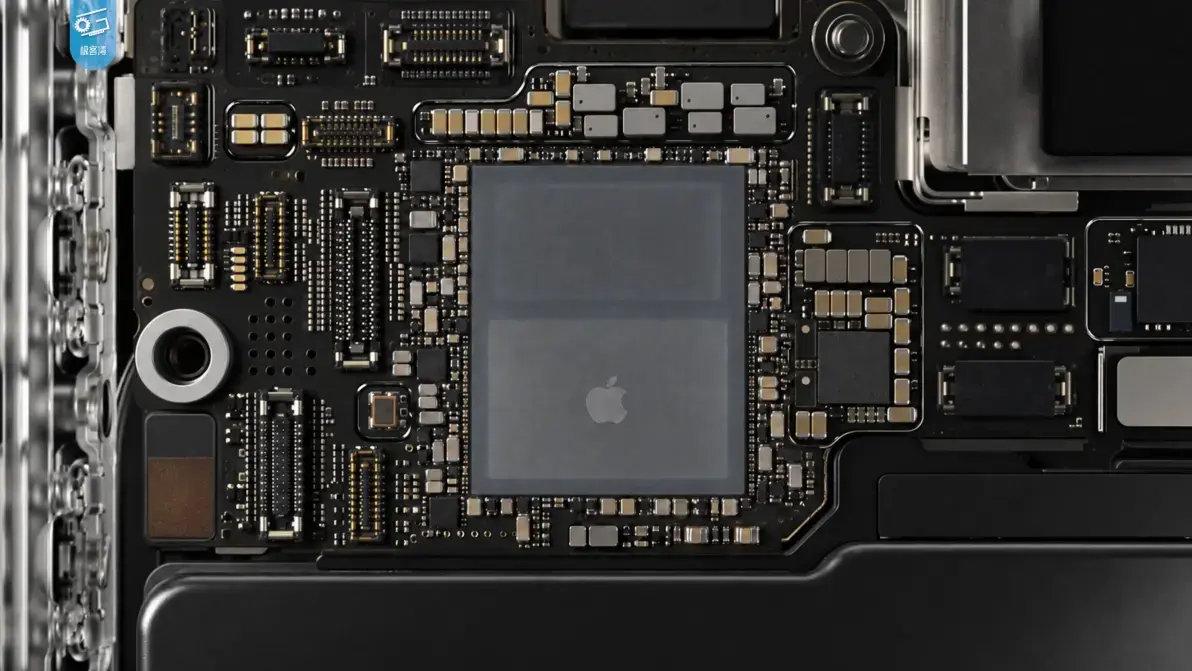

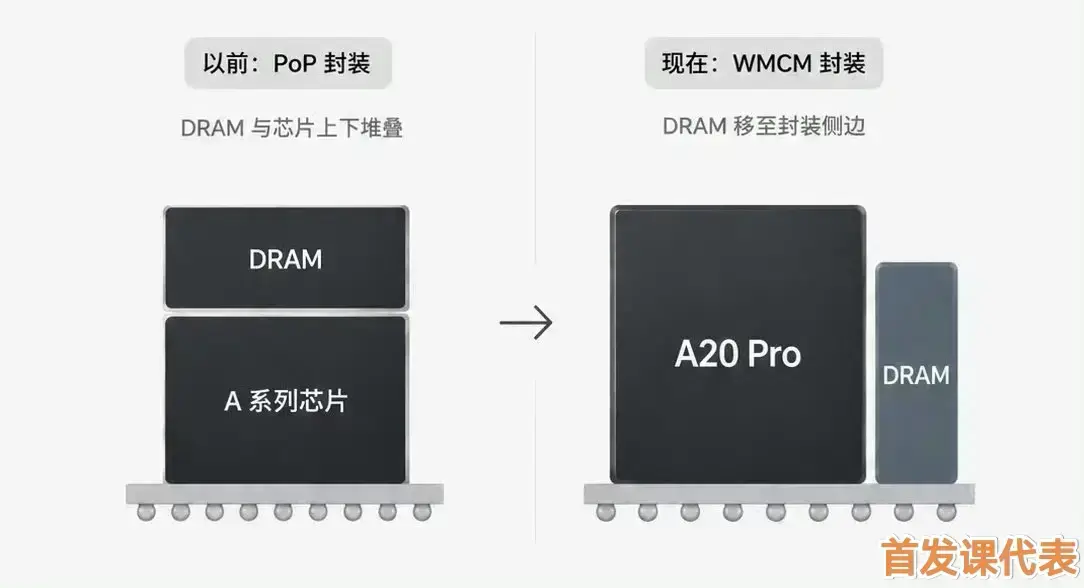

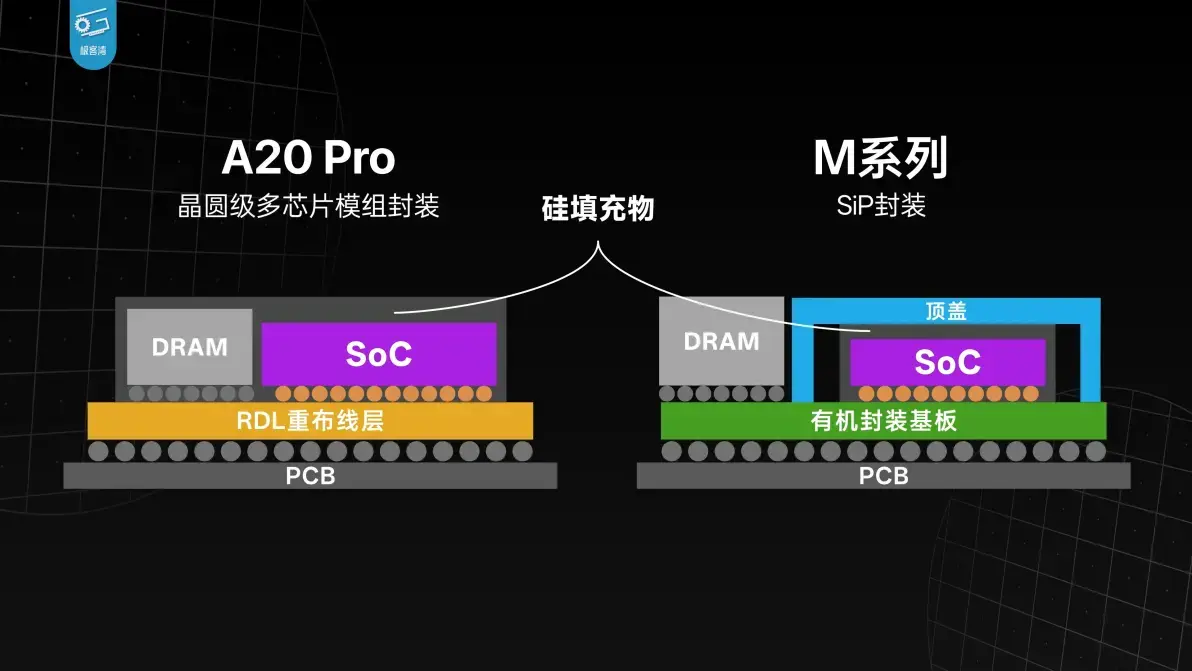

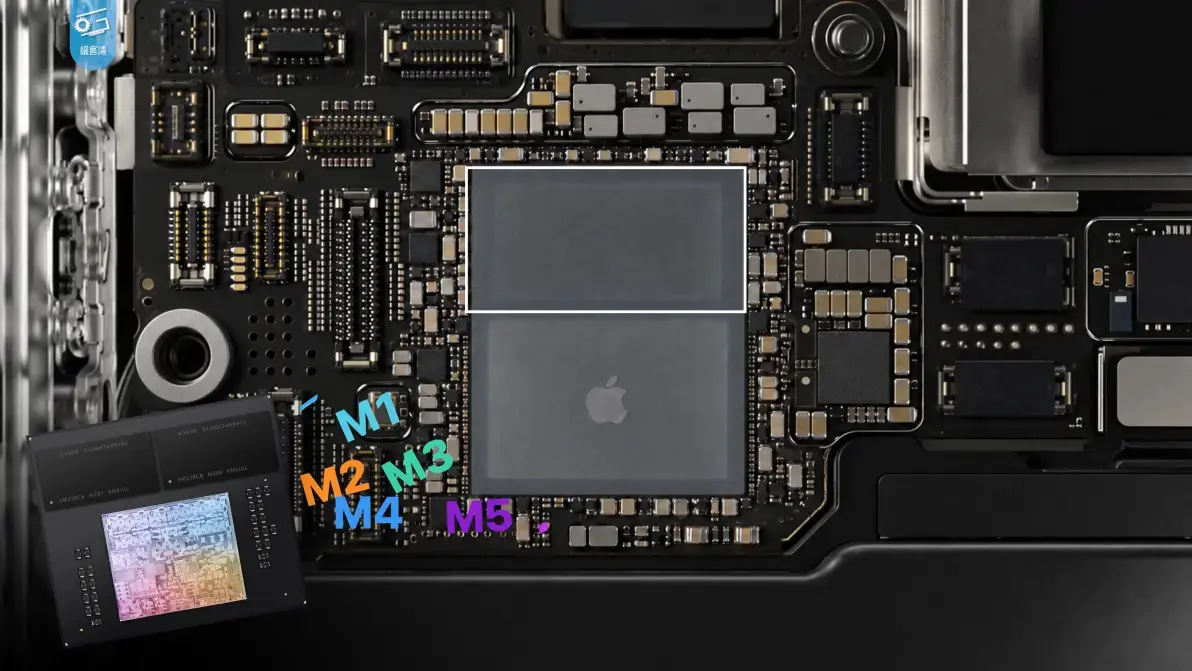

◆ 为此A20 Pro，借用M系列桌面处理器设计思路，将应用处理器上方位置腾出，改用WMCM封装。

——将存储芯片改为移到核心侧面，并与核心封装进同一个模组，一并使用导热顶盖散热，热阻大幅下降，导入效率大幅上升

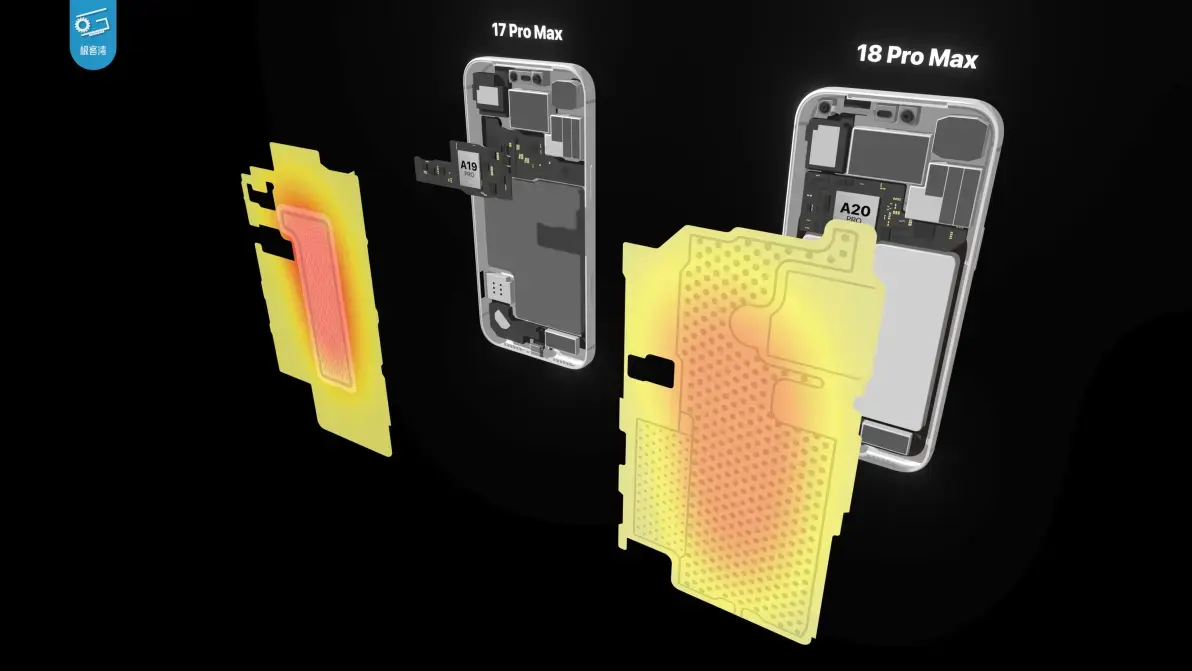

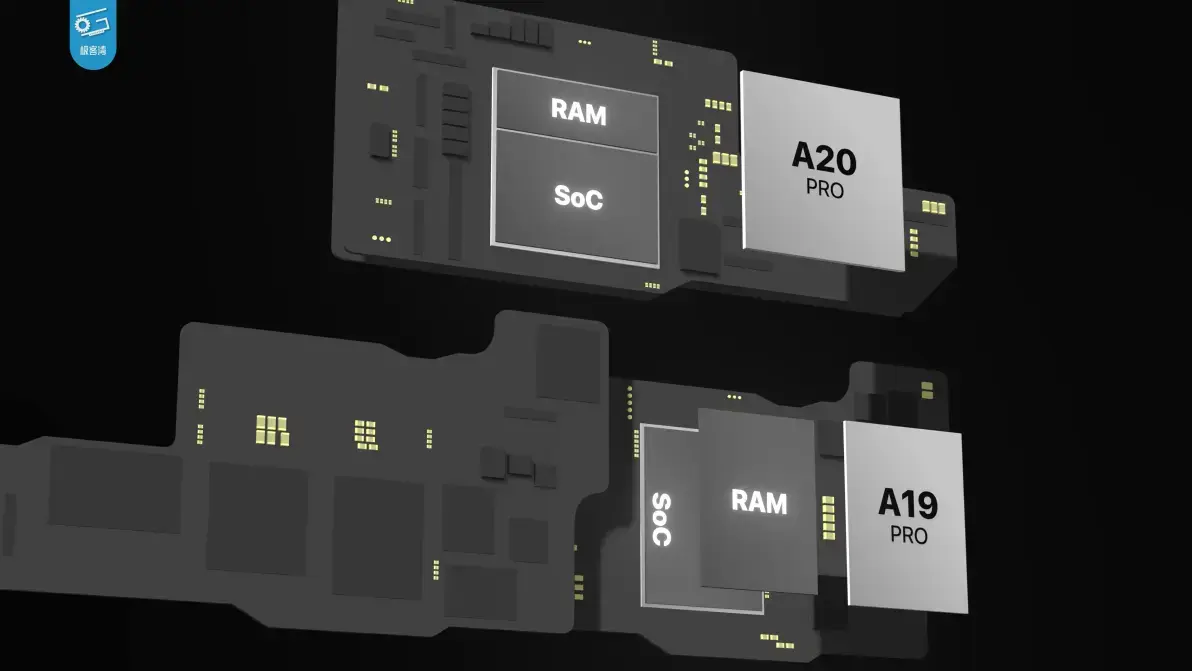

◆ 整机散热方面，为了迎接 A20Pro更为强大的封装散热能力，iPhone18 Pro抛弃传统双层主板布局，让A20Pro的导热顶盖直接与三倍于前代的巨型均热板上。

——整机散热能力飞跃式提升！

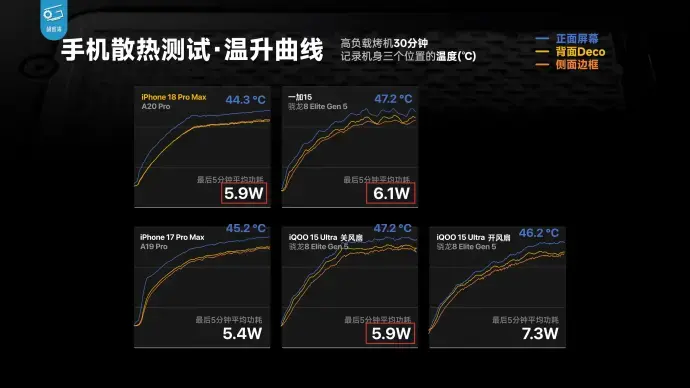

【2】理论散热能力对比

◆ 整机散热能力进似安卓无风扇游戏手机！

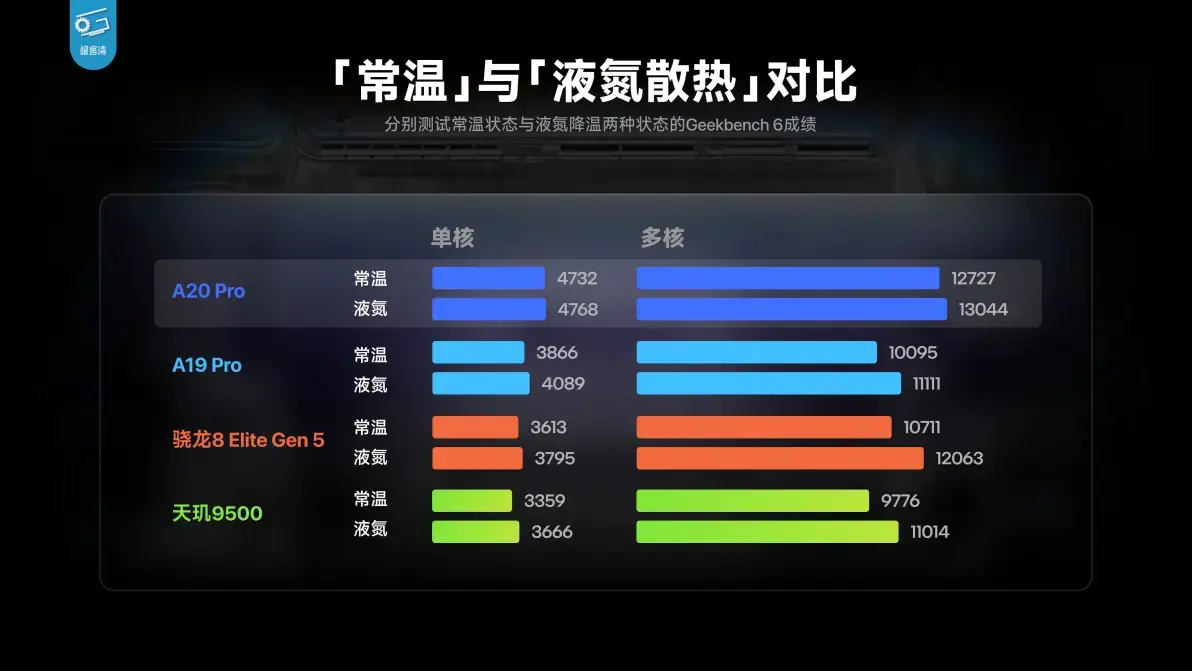

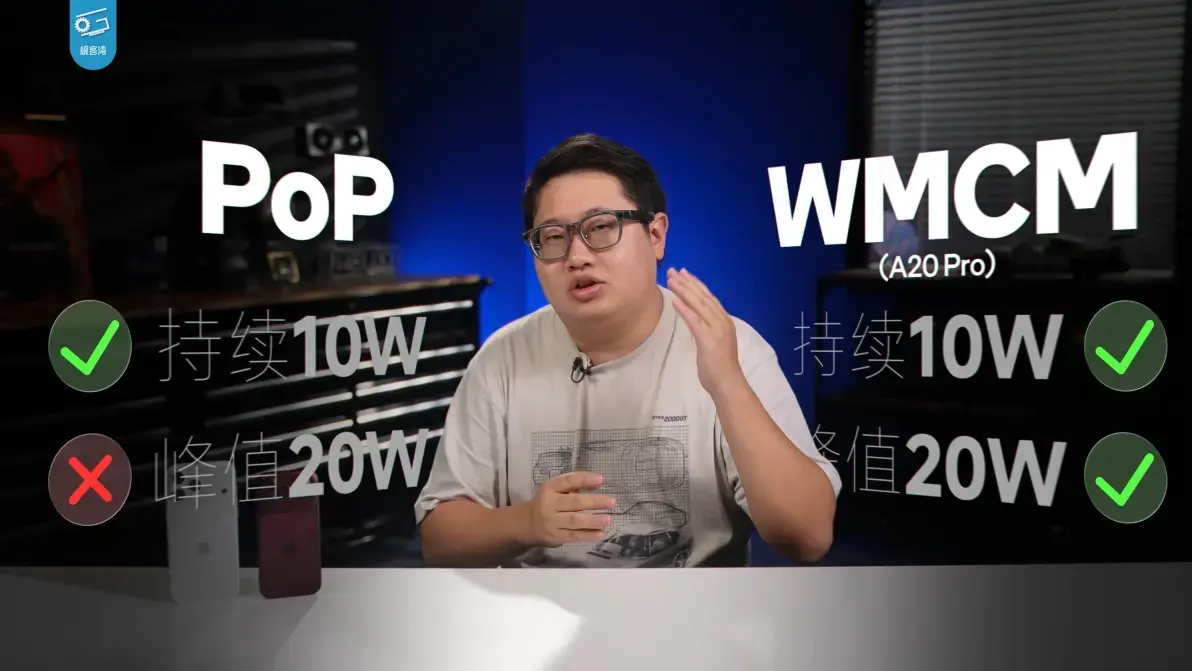

◆ 传统POP封装处理器，在强力散热下与常温下表现差异较大。

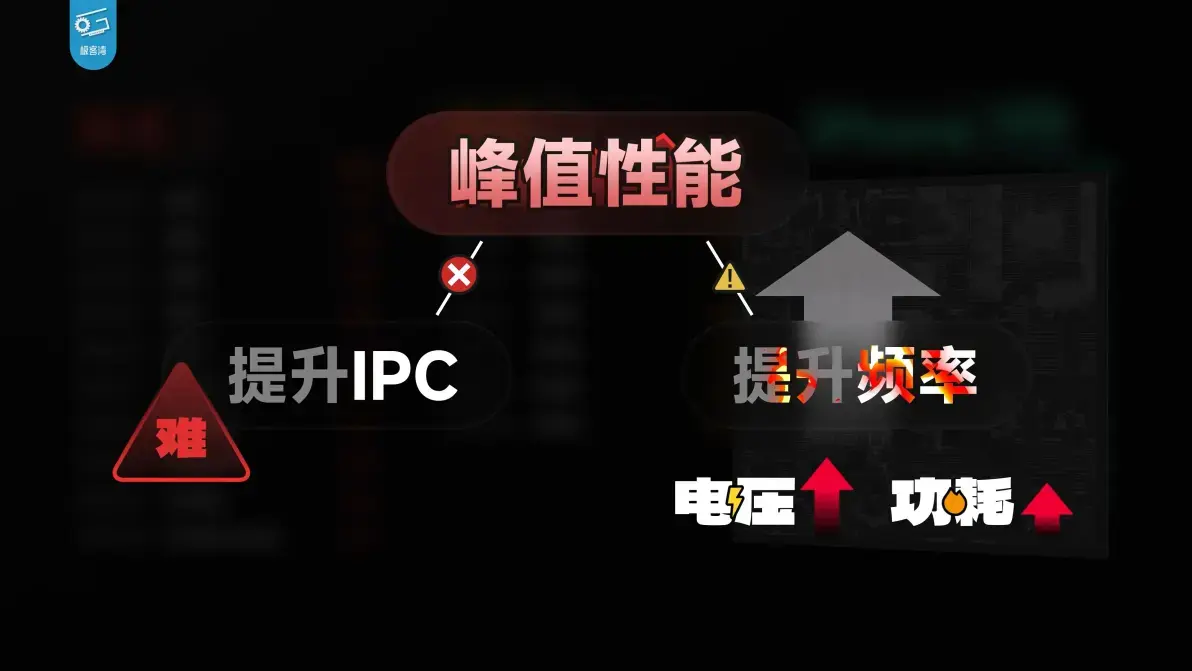

——但A20Pro得益于WMCM封装散热优化，实际表现几乎没有差异！使其成为近几年首款峰值性能高度可用的高端旗舰处理器！

三、CPU

【1】基础硬件规格

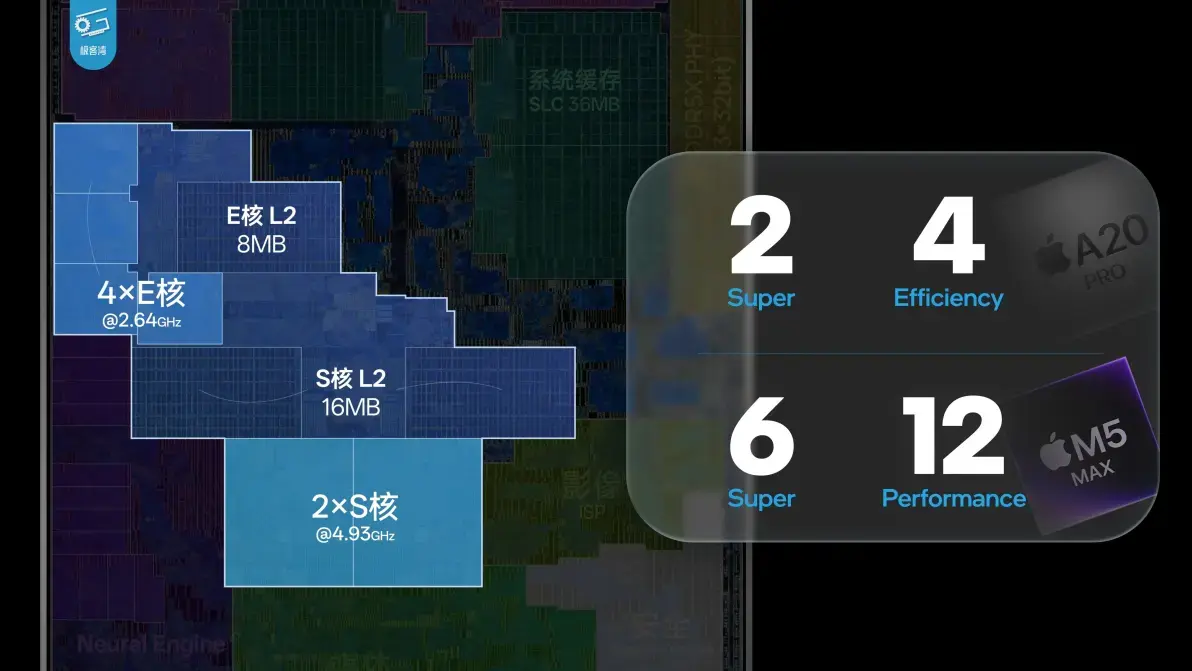

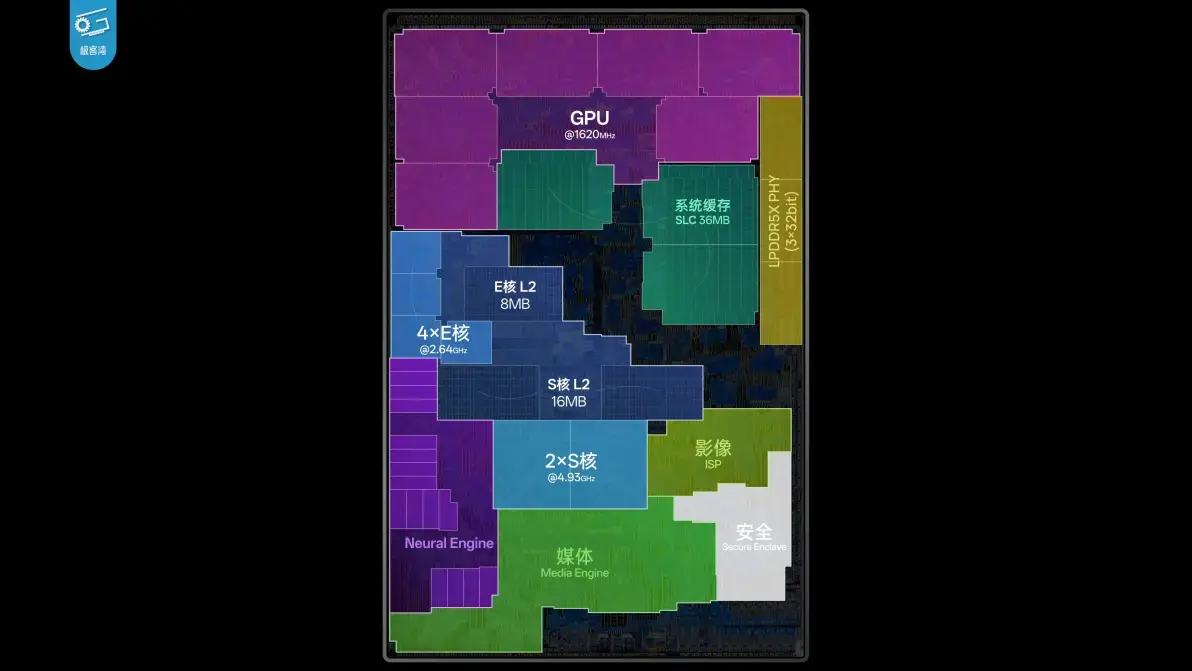

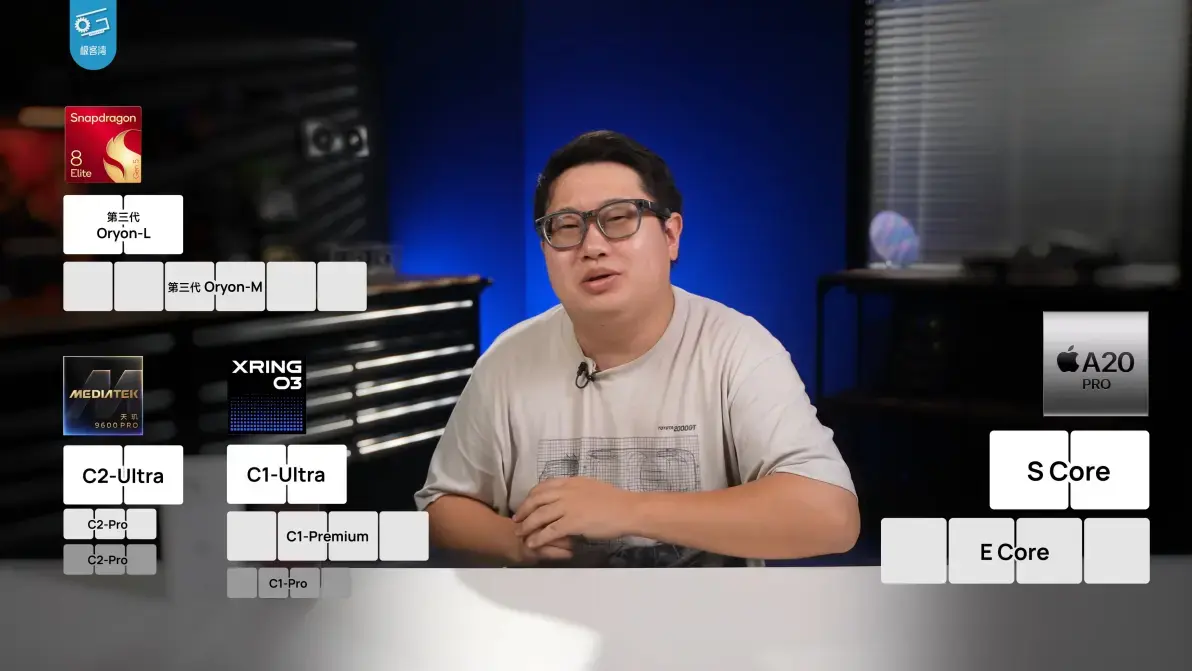

◆ 2 颗4.93GHz性能S核+ 4 颗2.64GHz能效E核，所有核心均集成神经网络加速器；

——S核配备16MB L2缓存 / E核配备8MB L2缓存 / SLC系统缓存36MB；

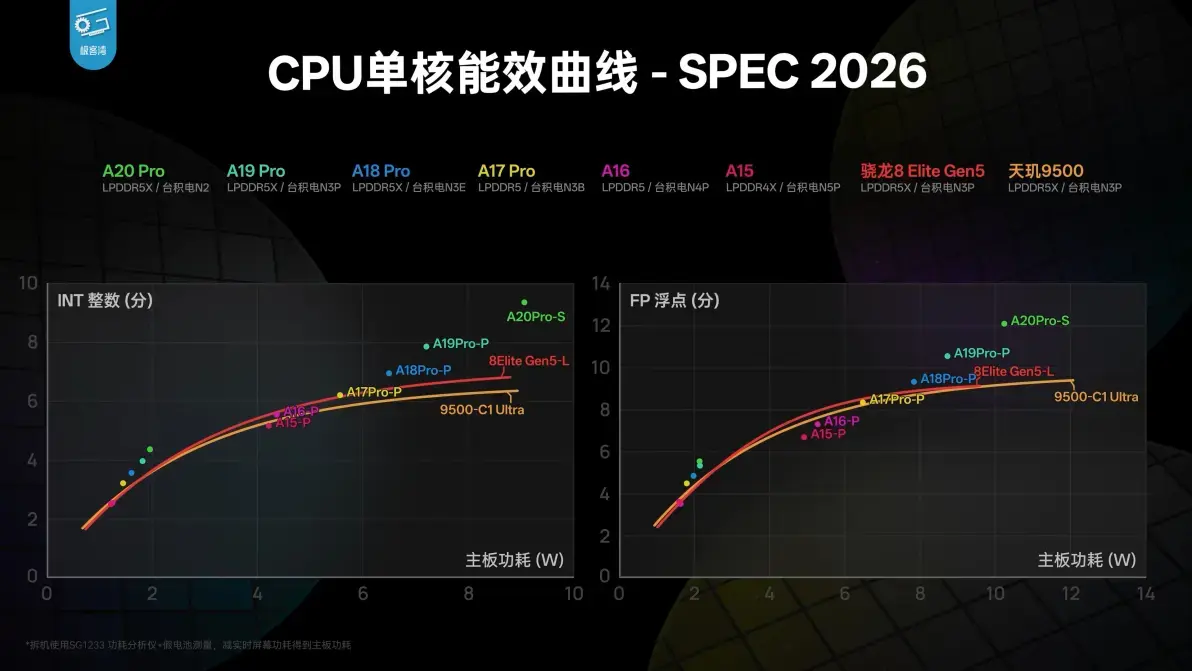

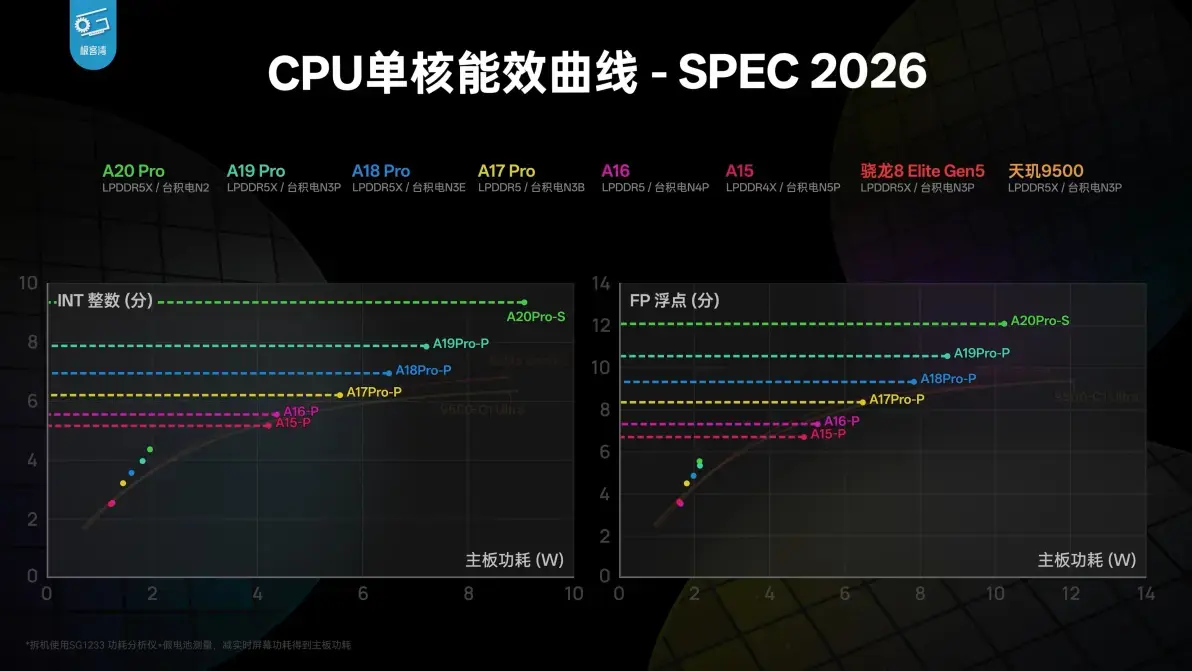

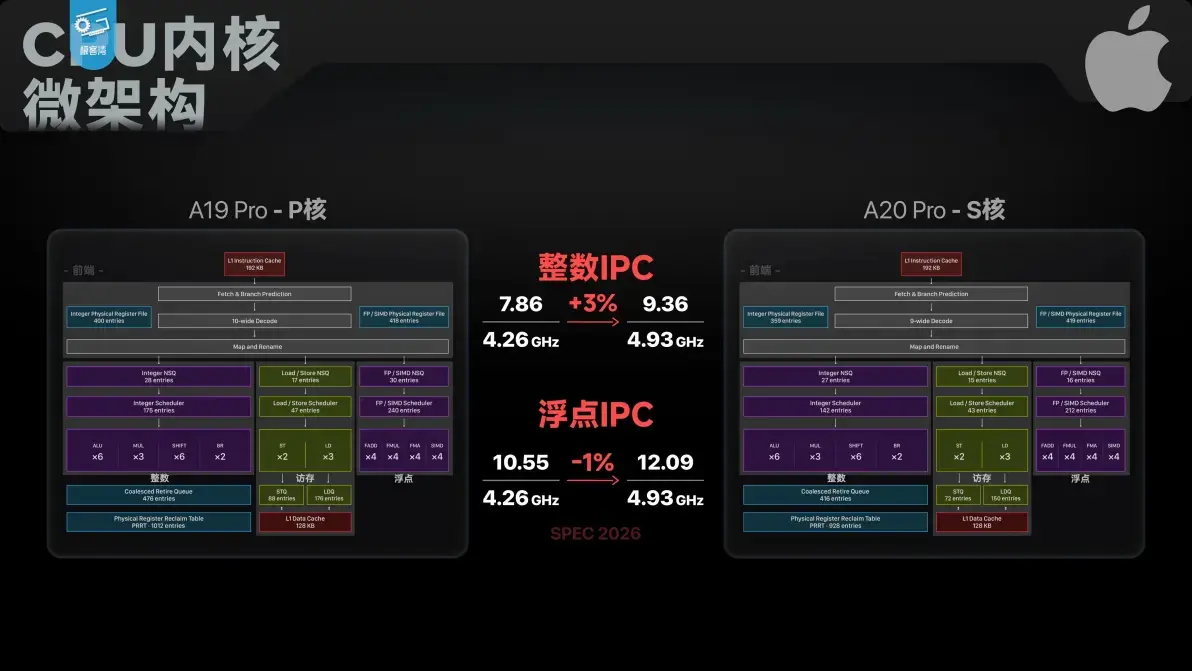

【2】CPU•S核简评（测试平台：SPES 2026）

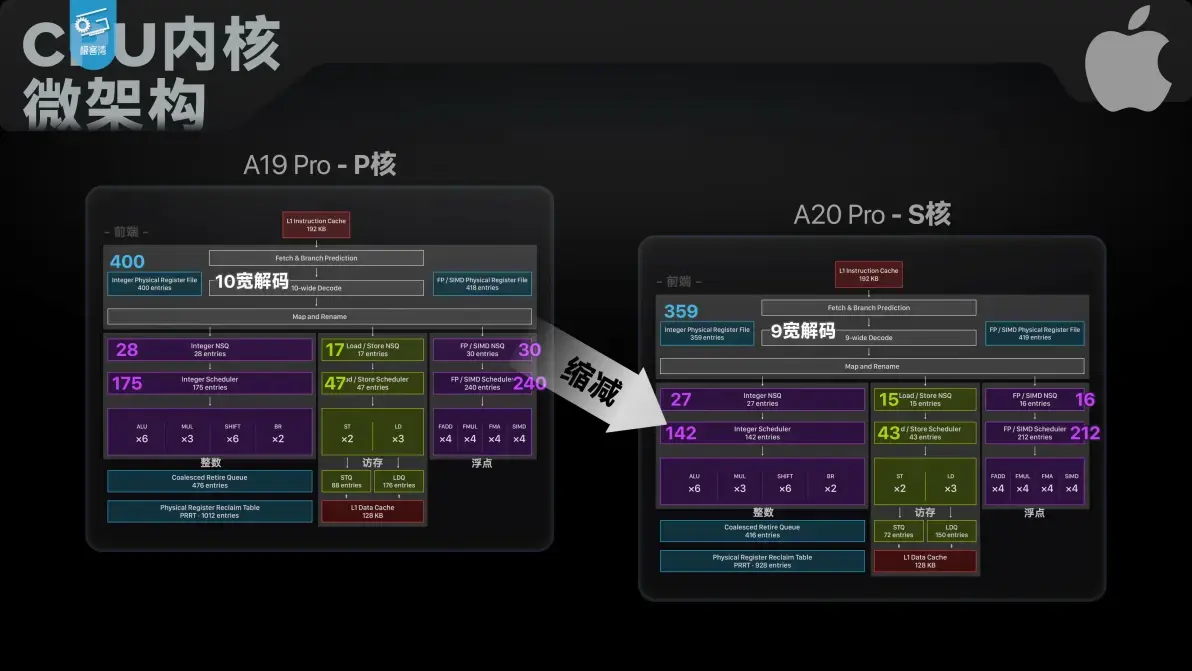

◆ 性能S核相较A19系列规模进一步精简，前端解码单元从10宽降低到9宽，微架构层面多项规格缩减。

——相较A19系列，整数IPC提升3%，浮点IPC下降1%；

◆ 中高频能效显著超越A19系列，中低频能效提升较小；

——单核性能提升堪称历代之最！

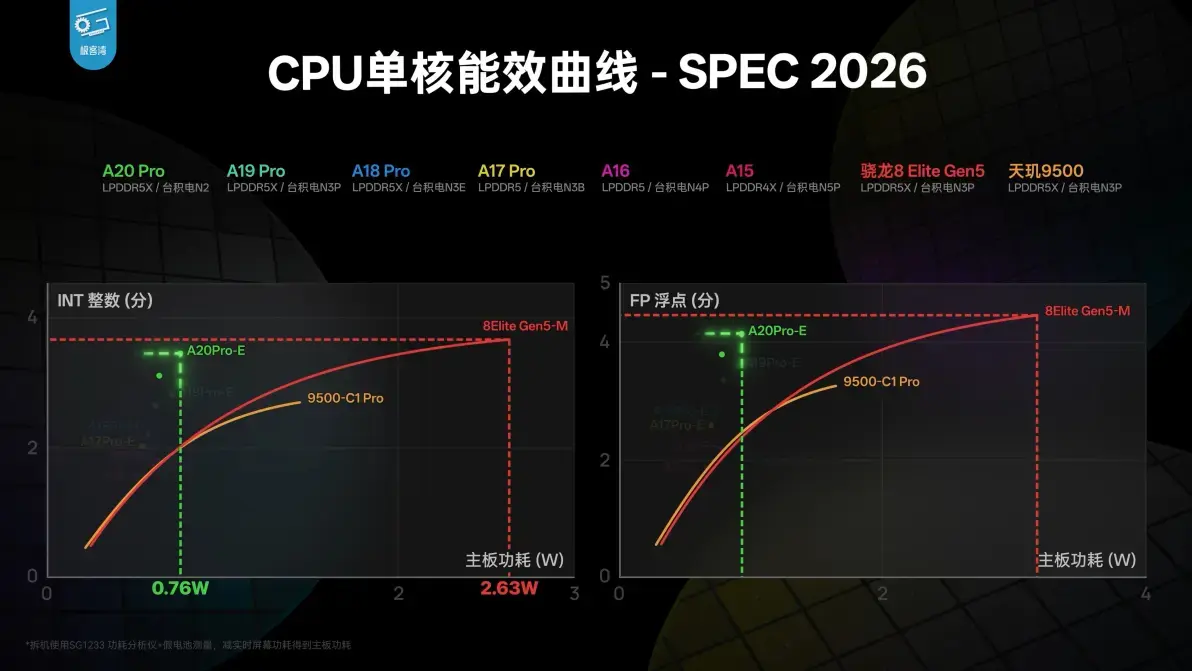

【3】CPU•E核简评（测试平台：SPES 2026）

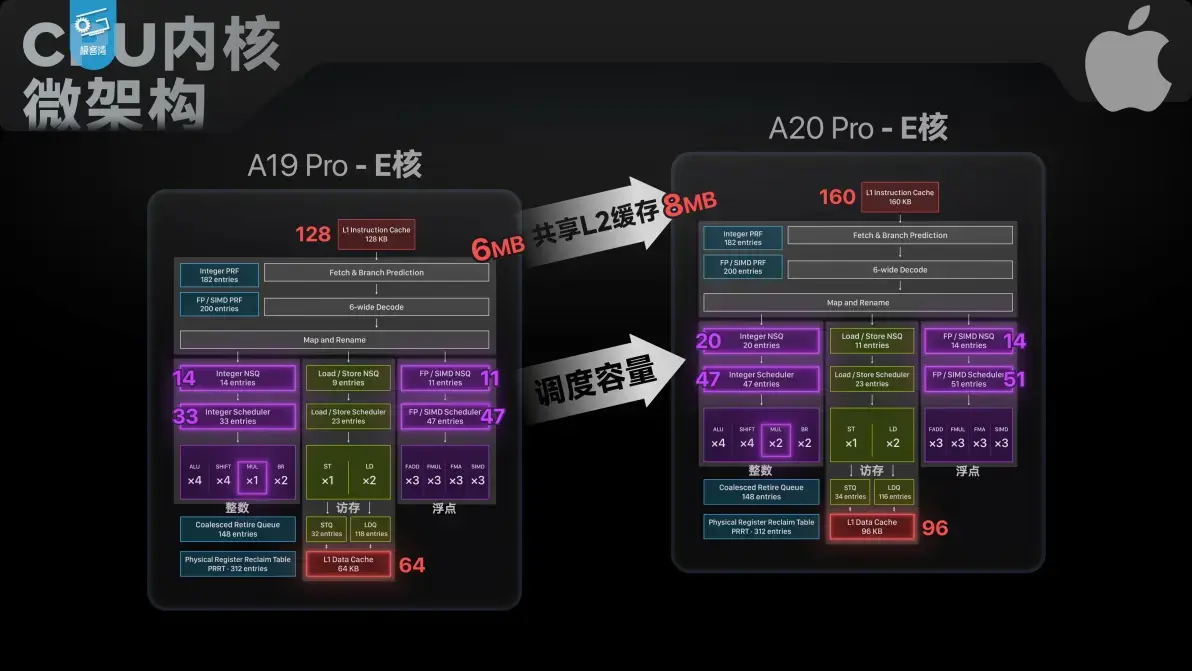

◆ A20Pro•E核，一级指令缓存从128KB增至160KB，一级数据缓存从64KB增至96KB，L1缓存大幅提升，调度容量大幅增加！

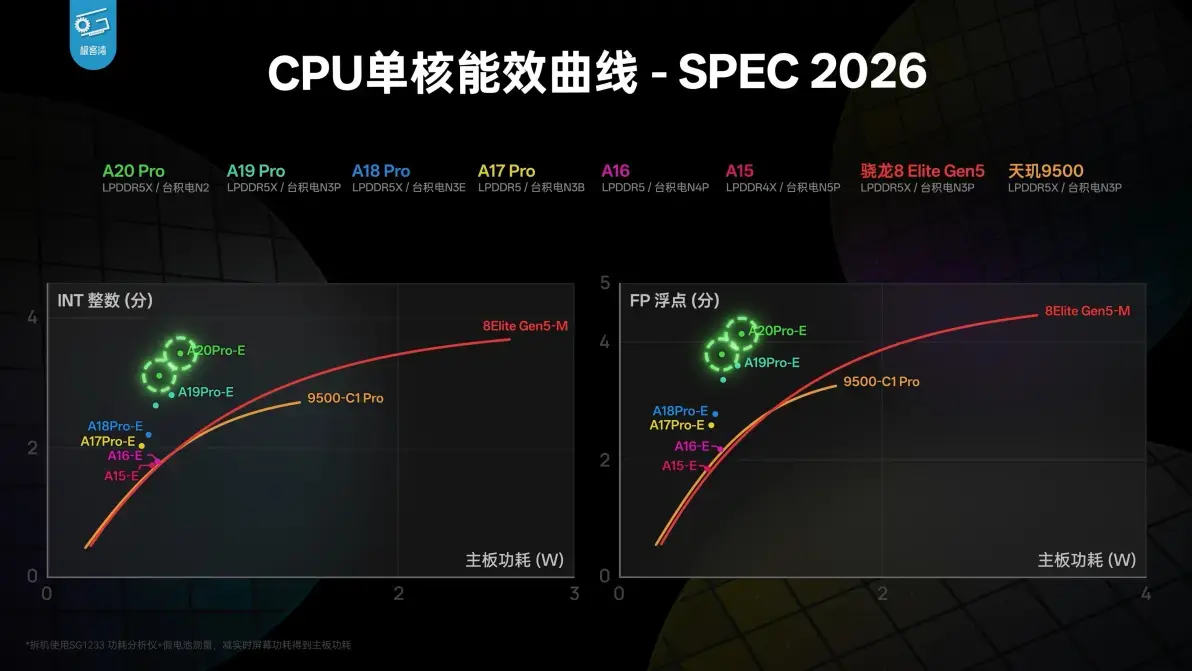

◆ 相较前代能效全频段大幅度升级！

——仅需不到0.8瓦功耗便可获得，进似骁龙8EG5•M核2.8瓦的峰值性能！

四、GPU

【1】基础硬件规格

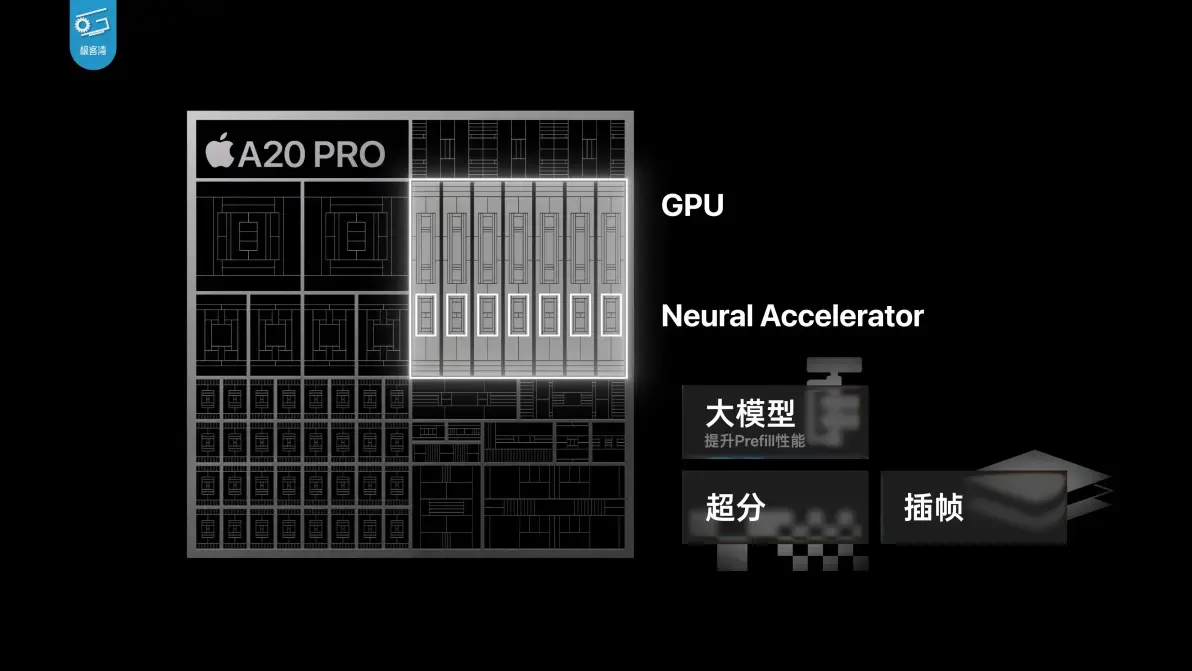

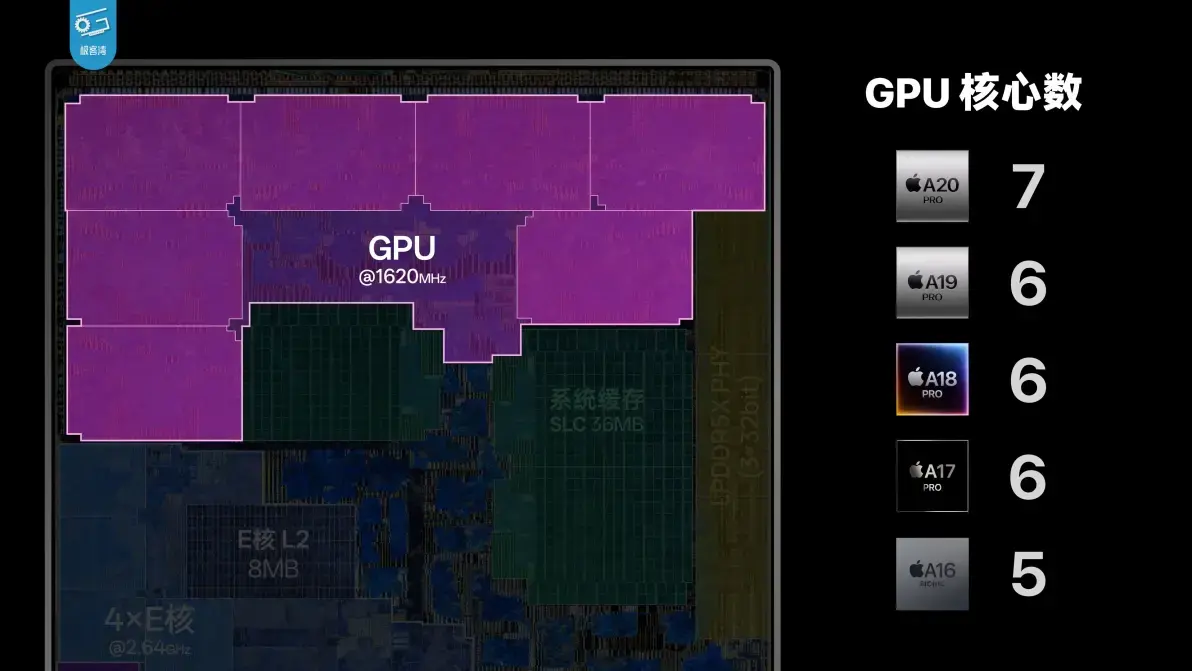

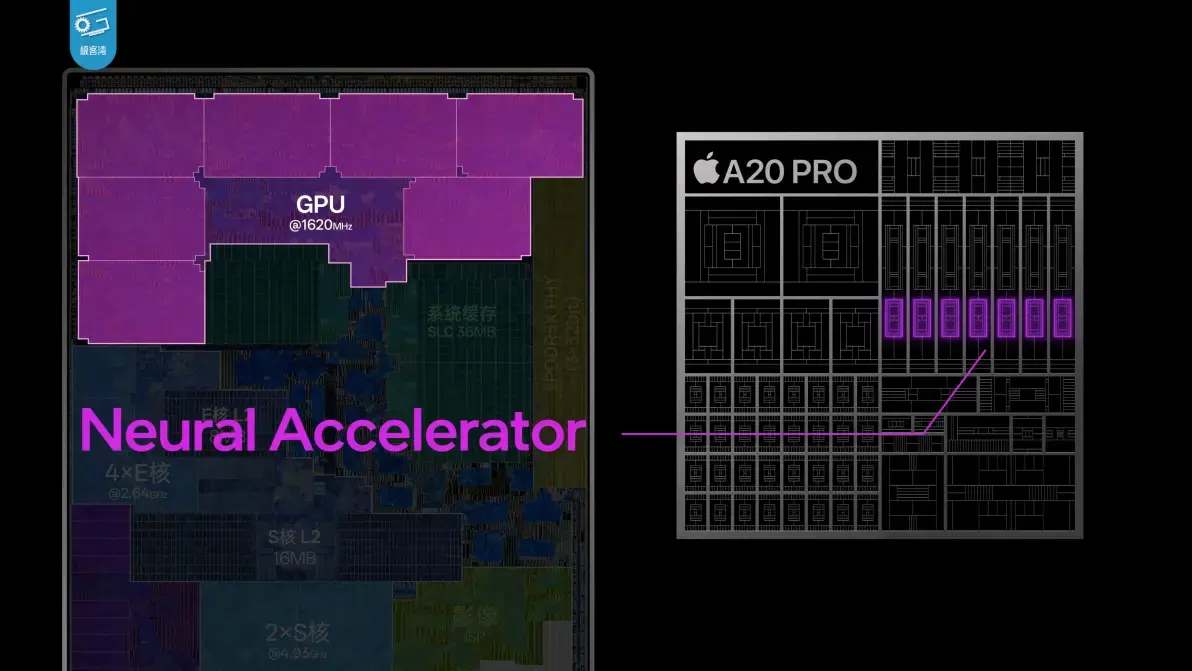

◆ 1620MHz•7 核架构，Neural Accelerator算力翻倍；

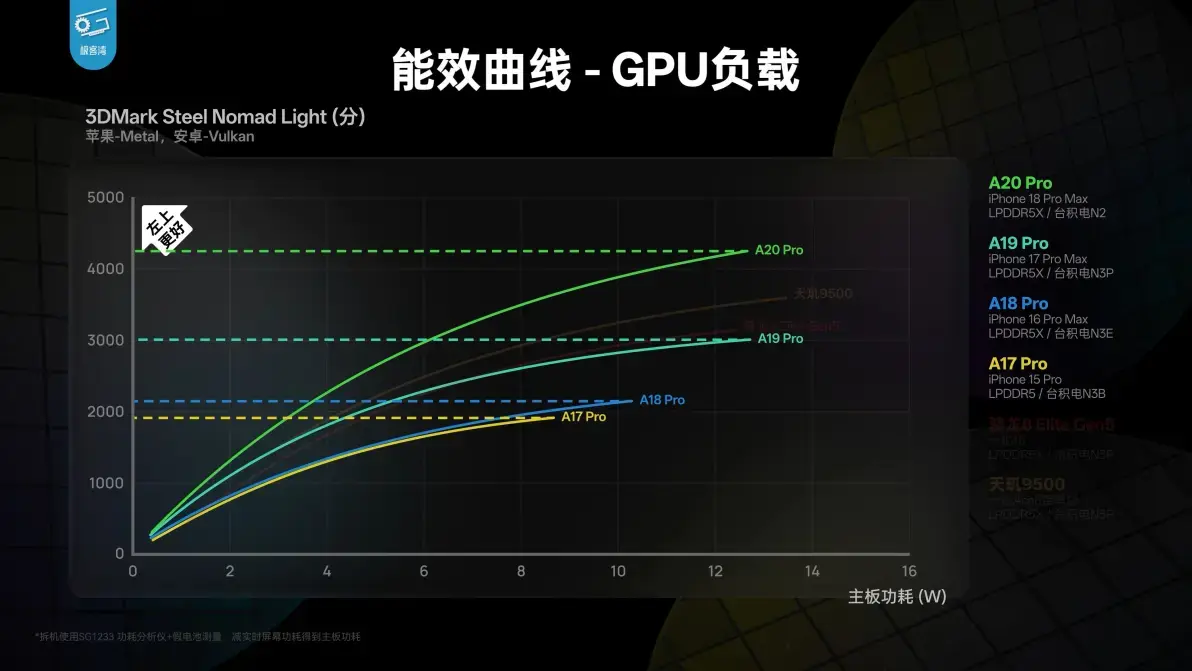

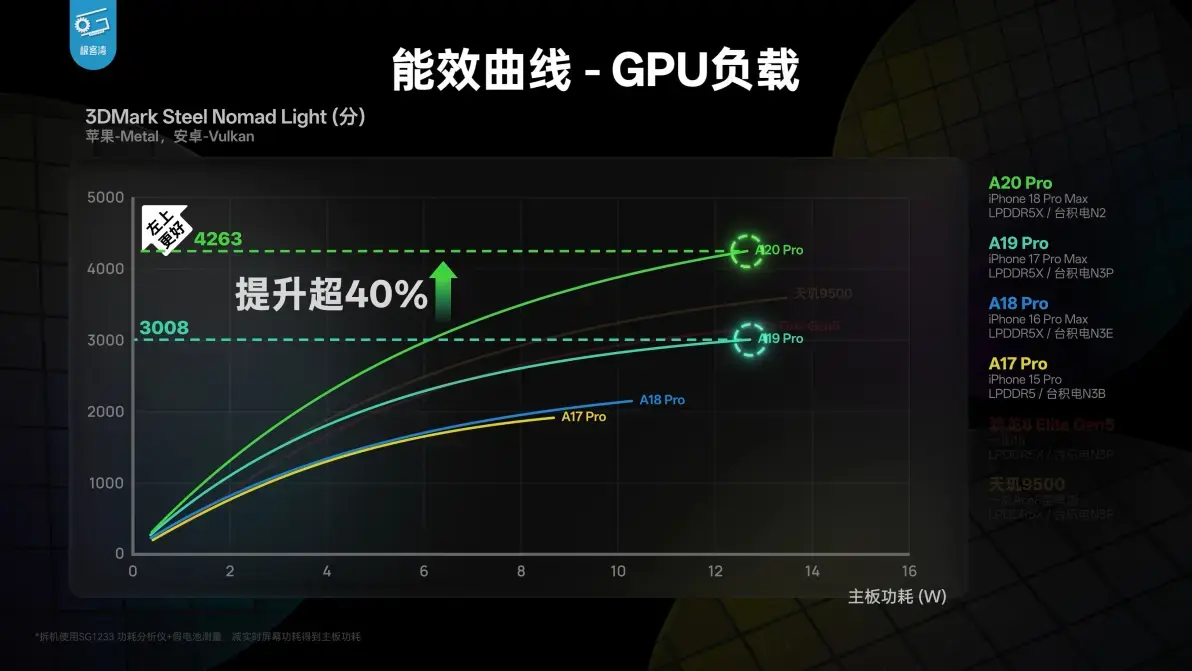

【2】能效曲线

◆ GPU能效跨代提升，大幅领先现有量产平台！

——相较前代性能暴涨41.7%！峰值功耗近乎保持不变！

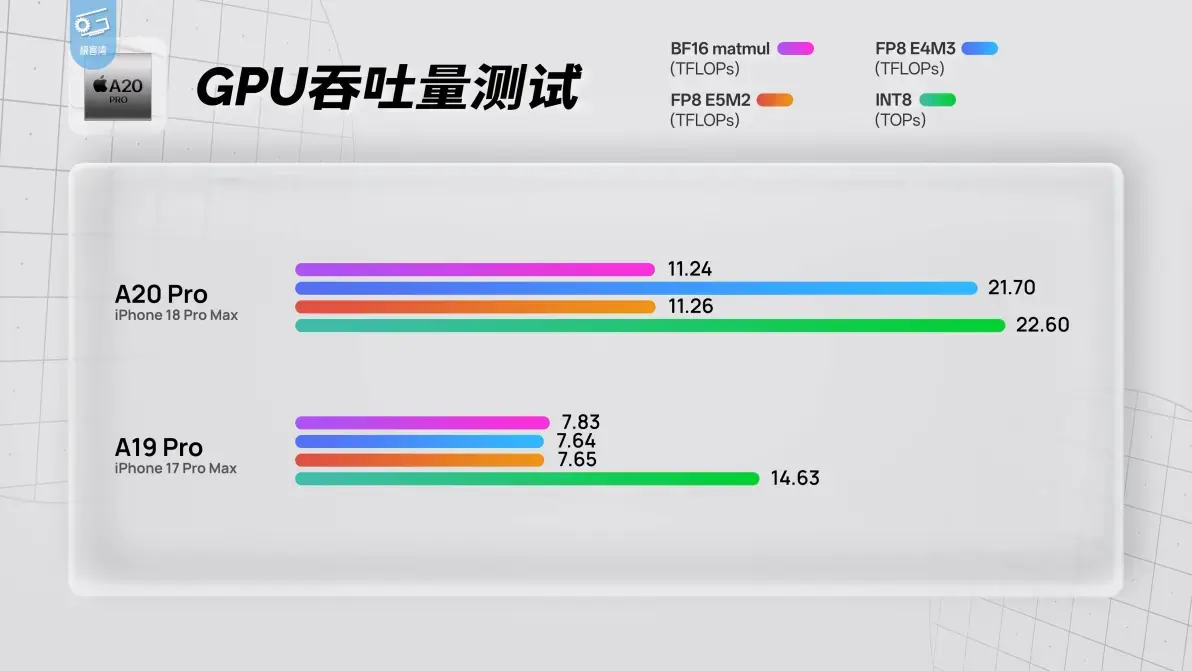

【3】吞吐量测试

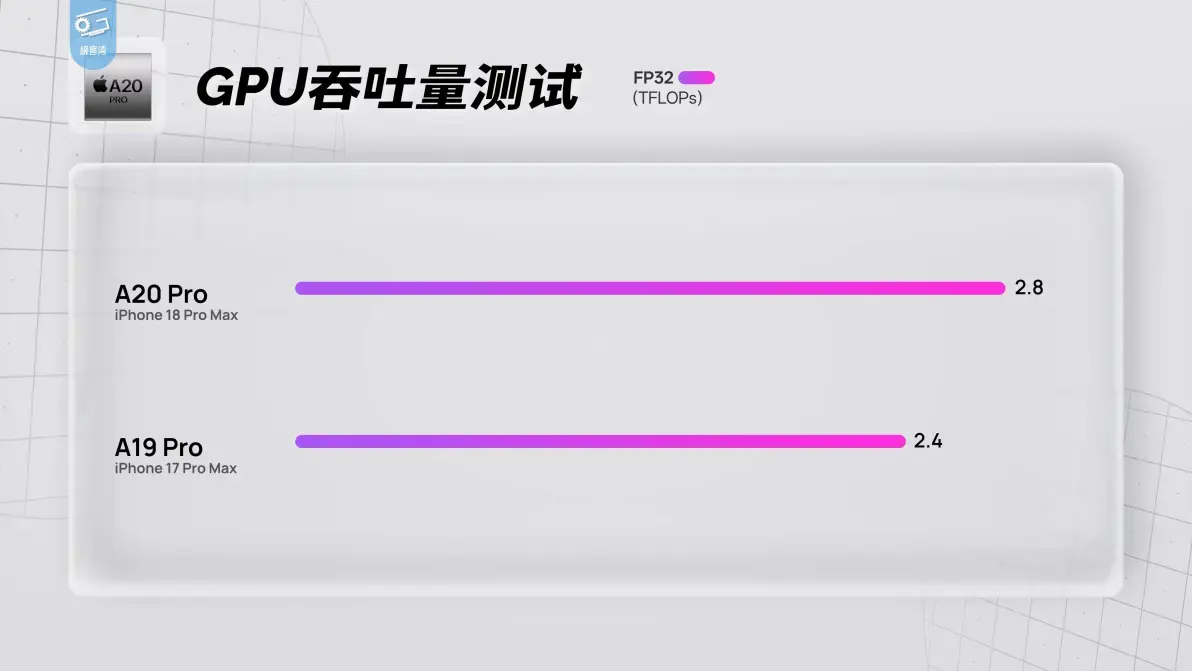

◆ GPU吞吐量从2.4TFLOPs增加到2.8TFLOPs；

◆ AI加速单元，性能明显提升；

五、NPU

【1】基础硬件规格

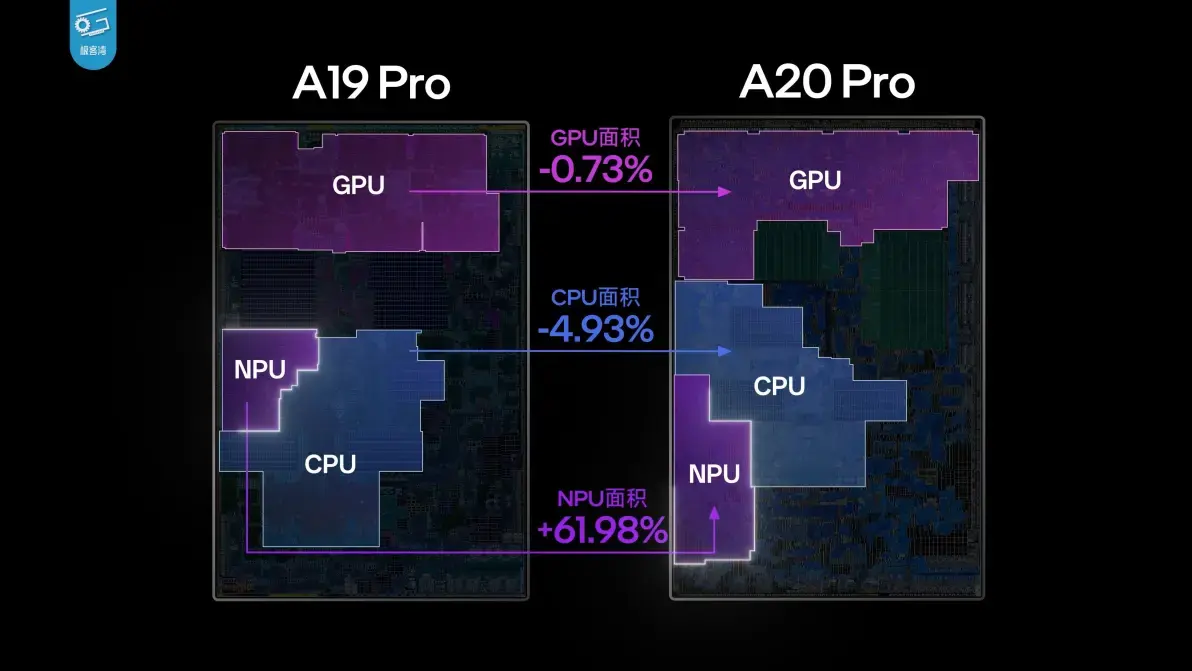

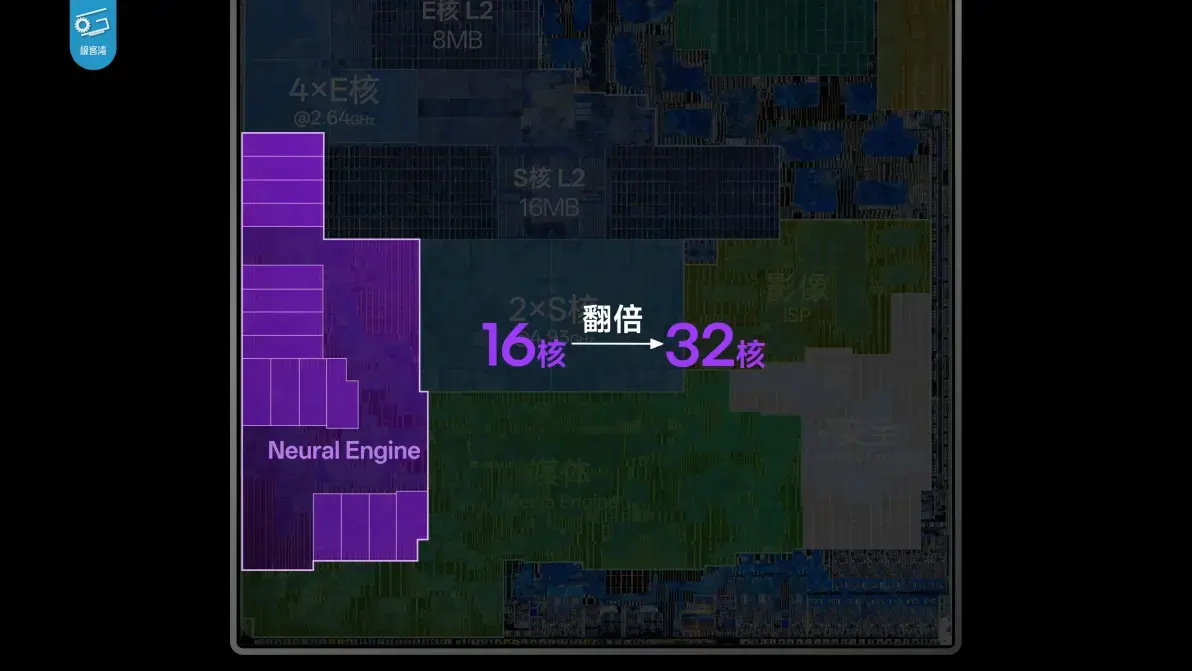

◆ 核心规模暴涨一倍，由前代的16核增加至32核；

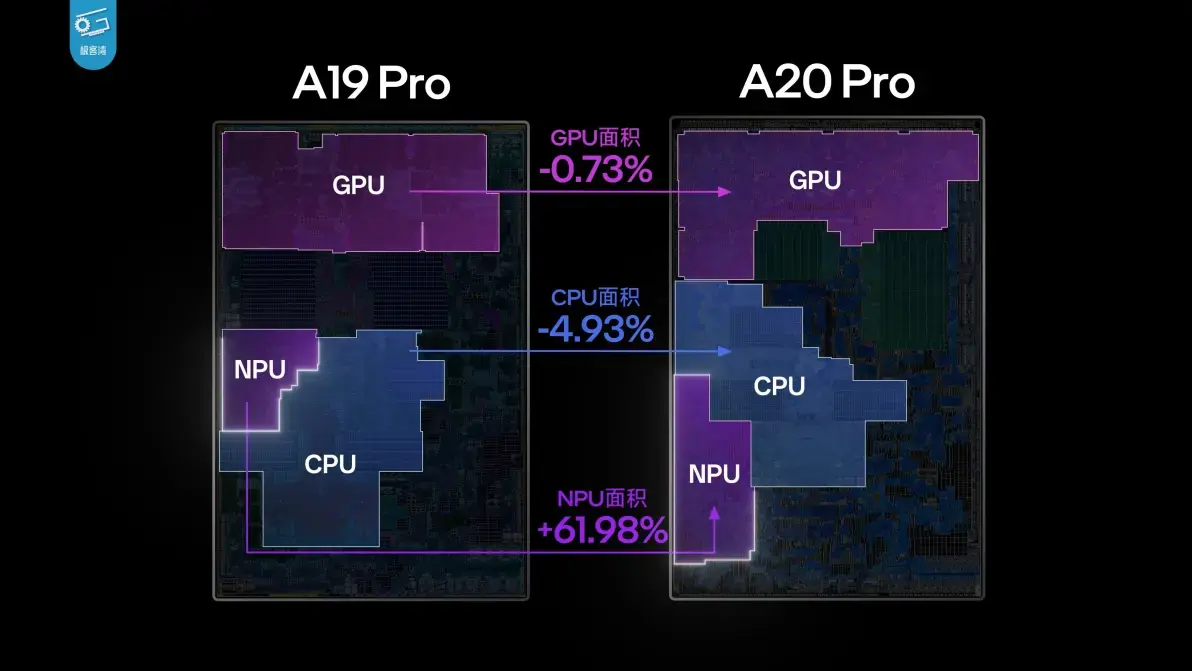

——核心面积暴涨60%！

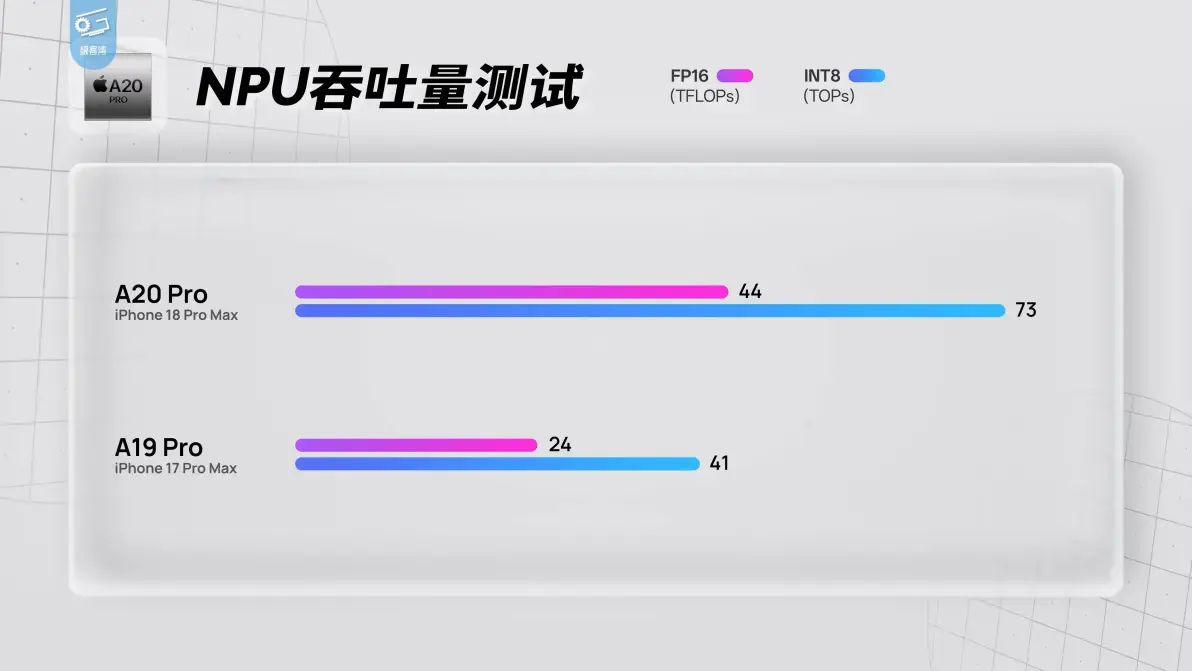

【2】吞吐量测试

◆ FP16精度下吞吐量从24TFLOPs增加到44TFLOPs；

◆ INT8精度下吞吐量从41TOPs增加到73TOPs；

——整体性能大幅提升！

六、内存控制器

【1】基础硬件规格

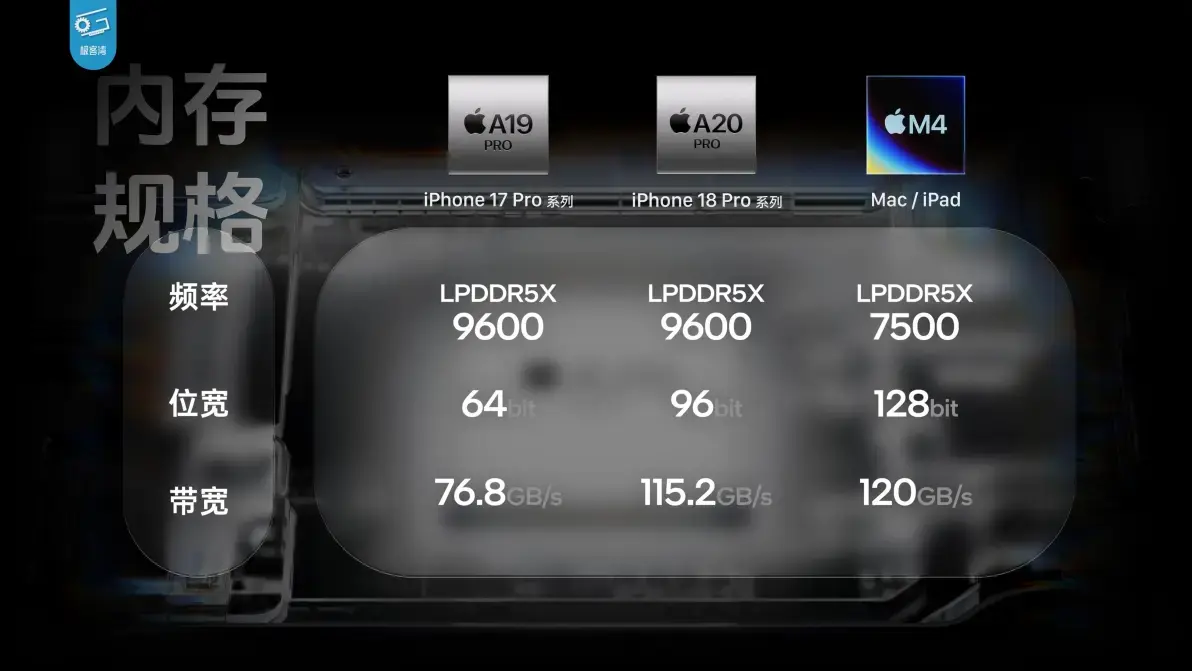

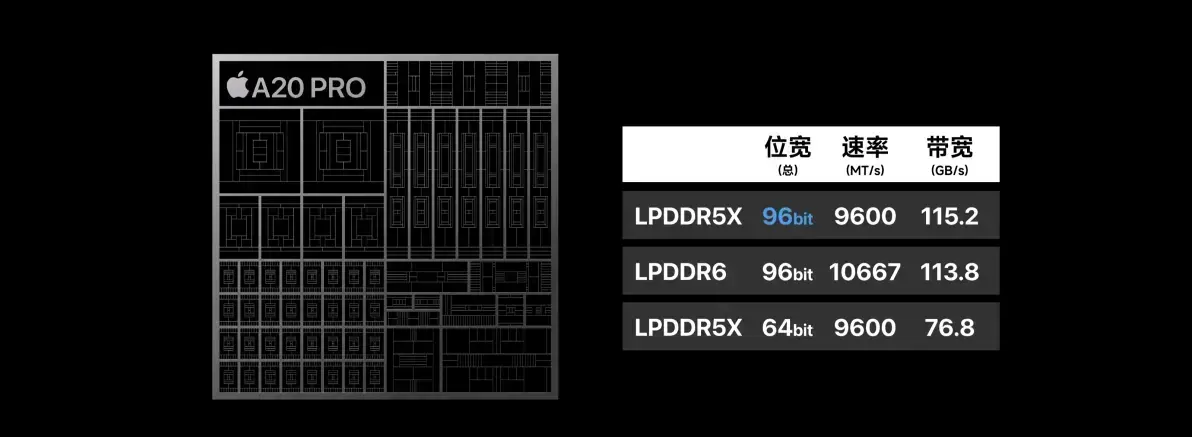

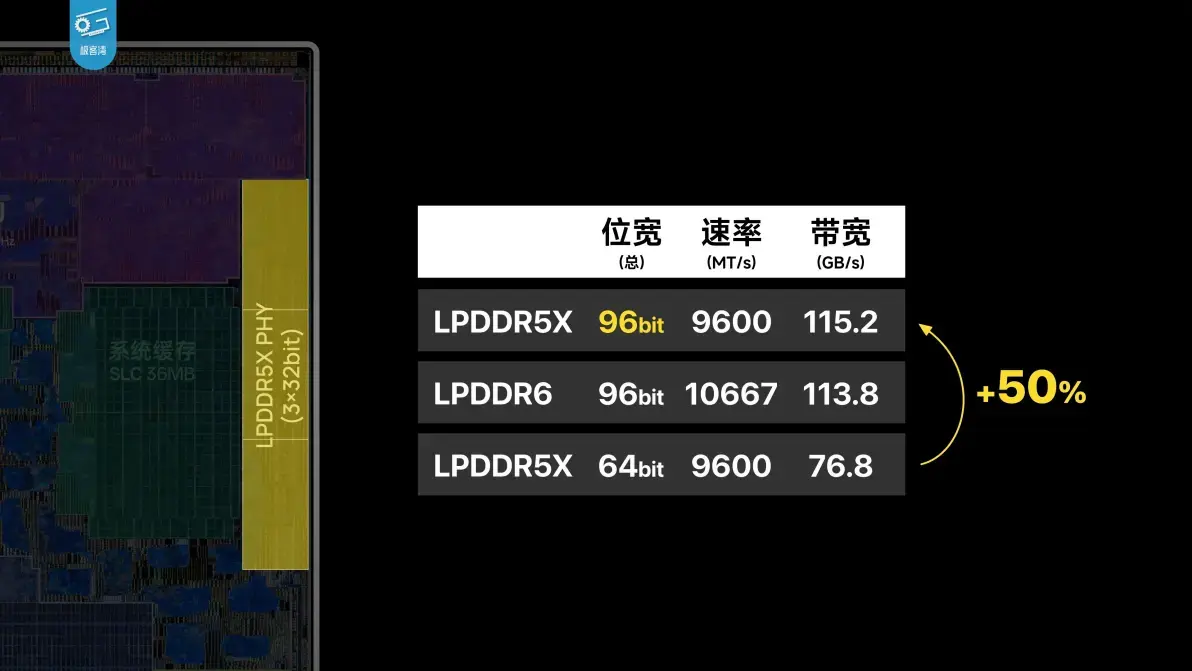

◆ 支持96Bit位宽的LPDDR 5x内存，相较前代内存带宽大幅提升50%，小幅领先安卓平台初代LPDDR 6内存；

——CPU、GPU、NPU 能充分利用增幅达50%的内存带宽，采用的定制封装技术，将硅裸片与内存并排封装。

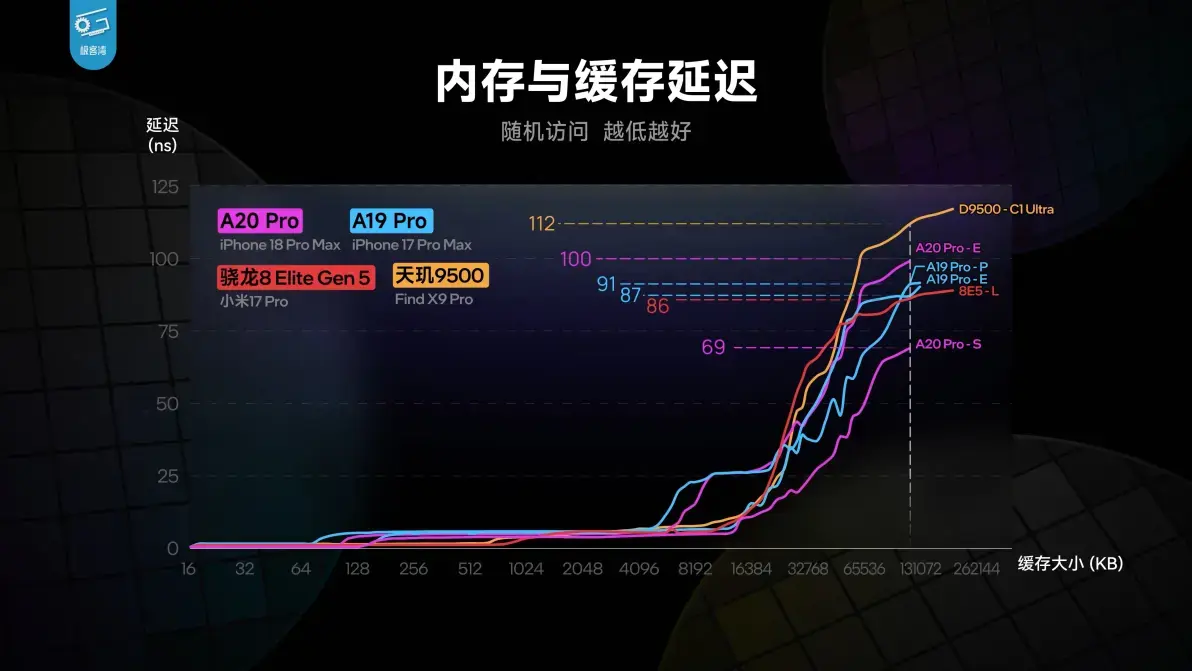

【2】内存与缓存延迟

◆ S核内存延迟仅69ns，大幅领先同期全部竞品！

◆ E核内存延迟仅100ns，大幅领先天玑9500超大核水平！

七、游戏实测

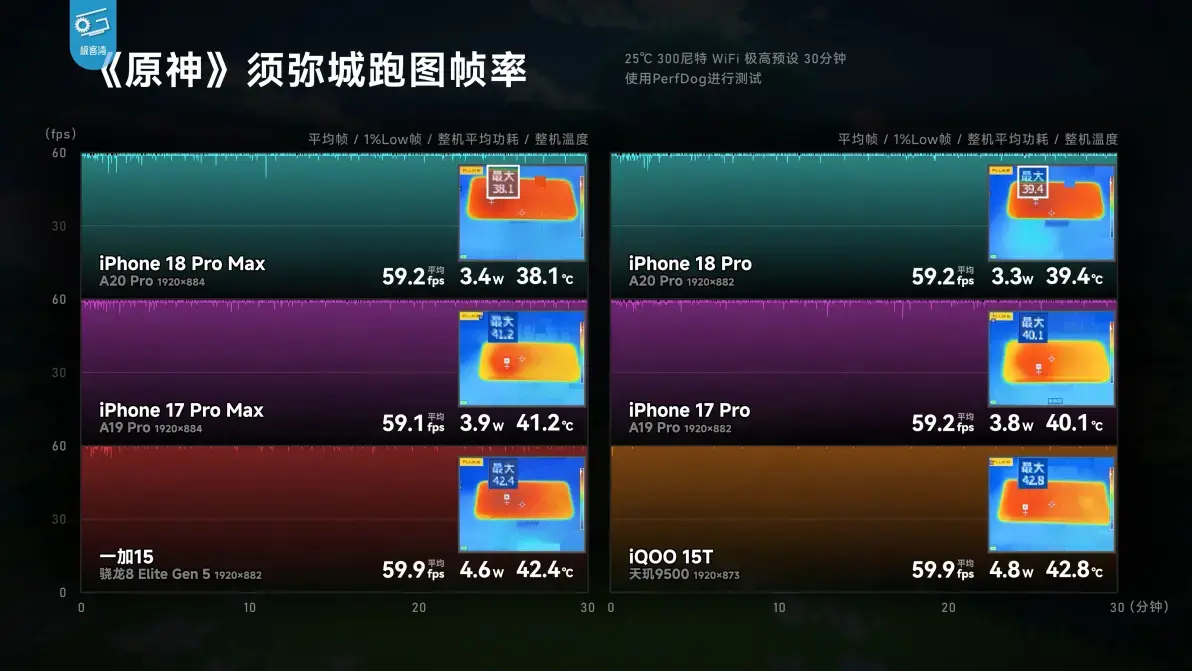

【1】原神

◆ A20Pro整机平均功耗仅3.4瓦！游戏能效大幅领先安卓平台！

——相较前代，计算功耗降低15%，且机身温度明显更低！

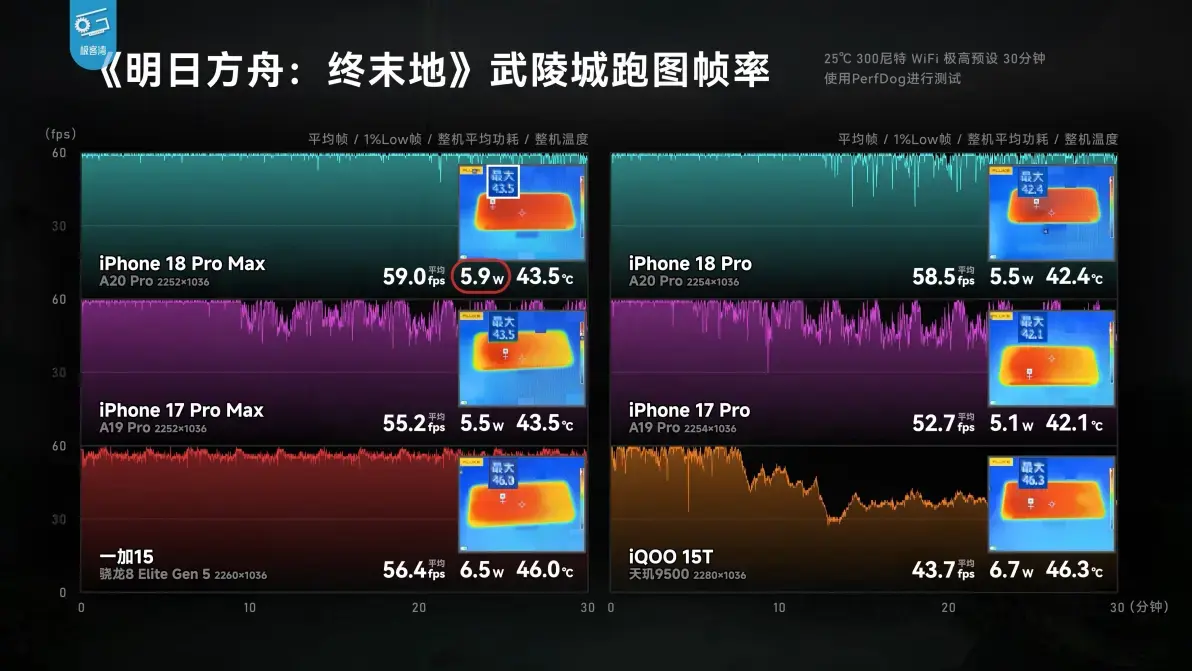

【2】终末地

◆ A20Pro机型整体帧率接近满帧，且壳温依旧控制较好；

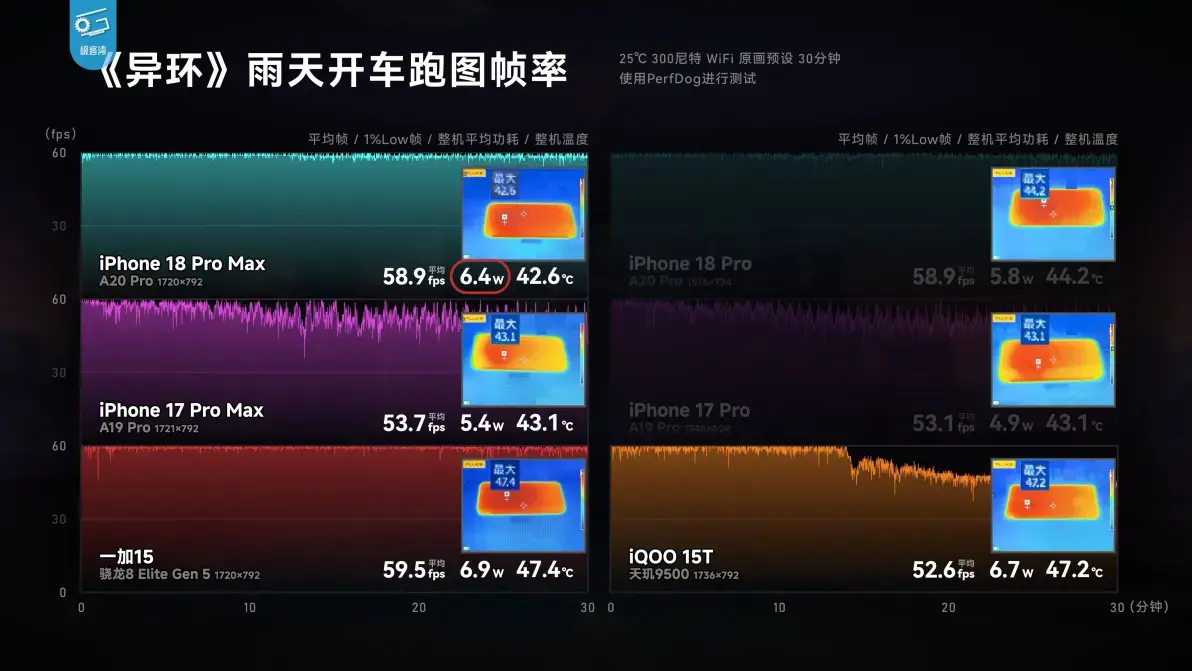

【3】异环

◆ A20Pro机型整体帧率接近满帧，且壳温依旧控制较好；

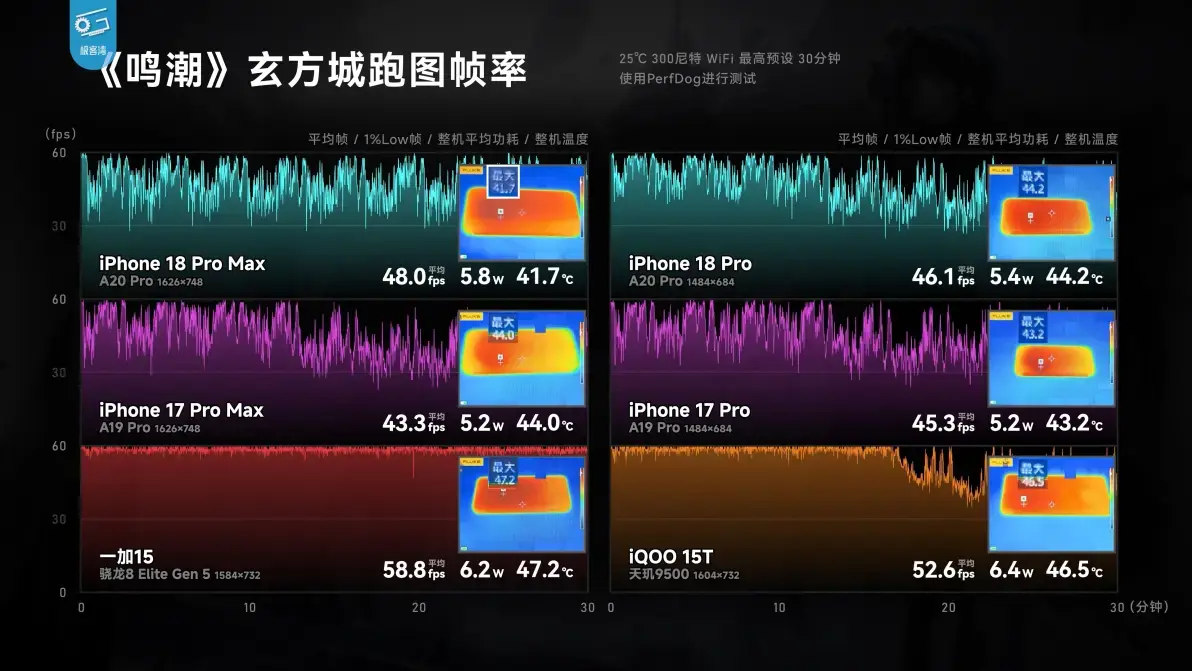

【3】鸣潮

◆ A20Pro机型在该游戏中，受限于较差的优化适配，整体帧率波动较大，但壳温依旧控制较好；

八、续航

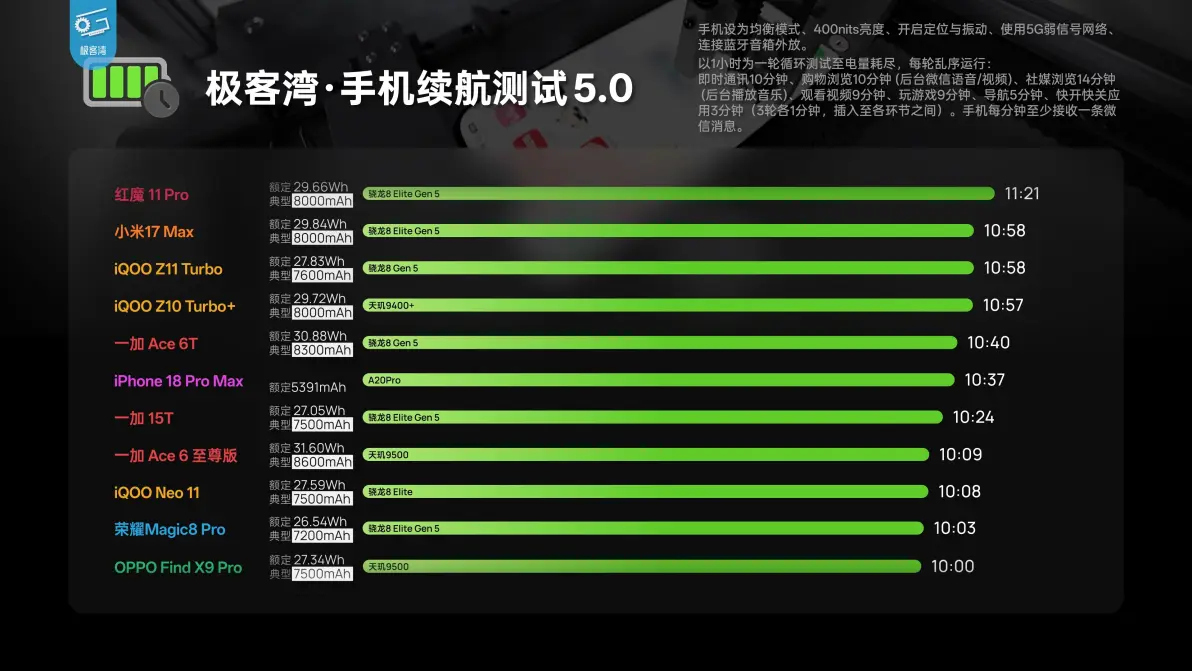

◆ iPhone18 Pro Max，仅凭借5391mAh电池容量，便可达到常规安卓旗舰7000mAh以上续航水平！
