固态硬盘接口详解：M Key/B Key/B+M Key与其对应插槽

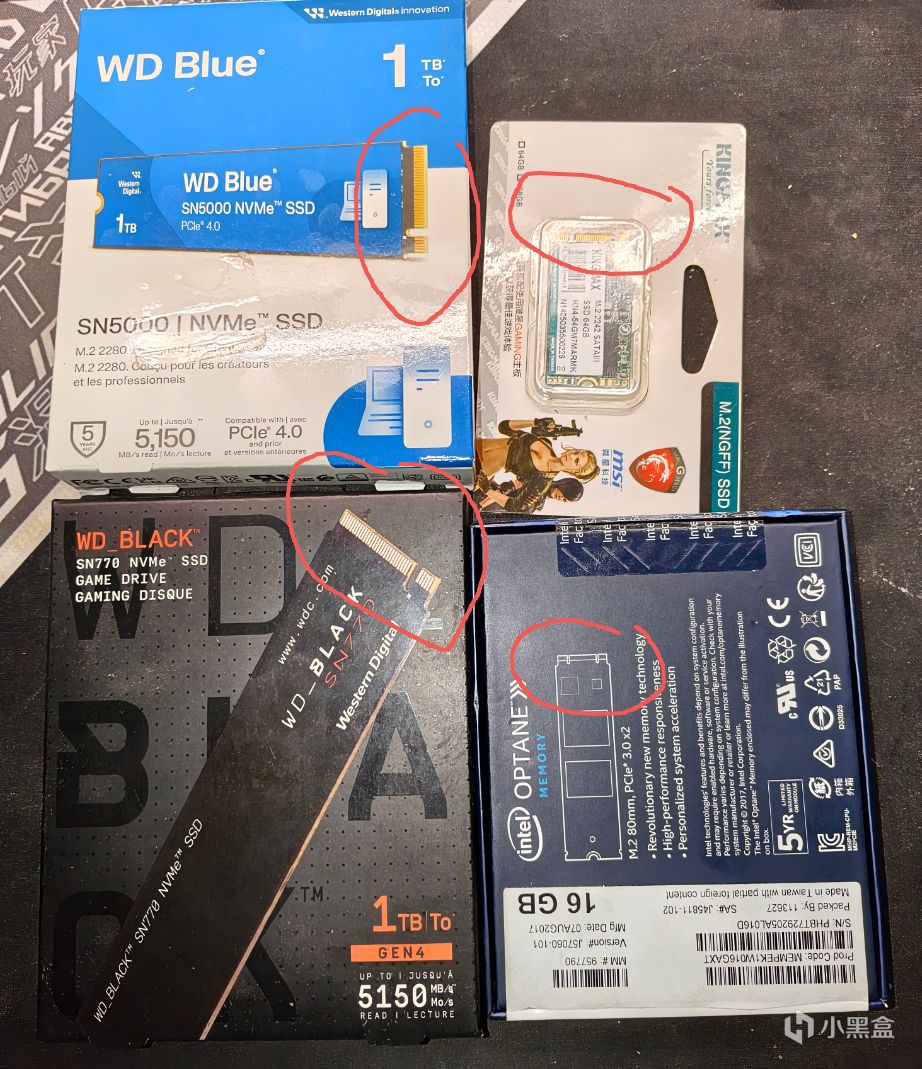

最近收拾家里东西的时候翻到之前买的硬盘和包装盒，突然发现它们的宣传图的硬盘接口小缺缺其实并不完全一样，这激起了本垃圾佬的求知欲。

经过一番网络冲浪，现为大家分享所得——

固态硬盘接口详解：M Key/B Key/B+M Key

首先，M.2（NGFF）金手指上的小缺缺其实叫Key（键位），起到物理防呆和定义引脚信号的作用。以硬盘金手指朝上，标签正对眼睛为参考，分为M‑Key（右缺口）、B‑Key（左缺口）、MB-Key三种。

本文将从三种接口的物理区别、通道/协议差异、兼容性进行解析。

1、M‑Key（右缺口）

缺口位于右侧（59-66针），PCIE*4通道，NVMe协议。

故也称NVMe接口——

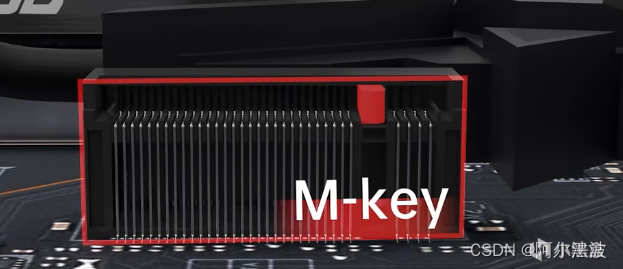

M-Key是三种接口中最快、最主流的接口，大部分的现代主板上也都配备相应的M-Key插槽——

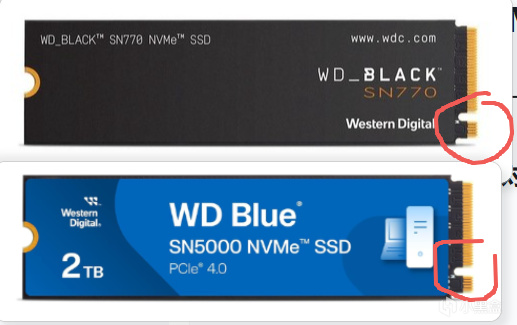

本人的SN770和SN5000就是M-Key，不过它们都没有跑满PCIE4.0*4的极限带宽（约7GB/s），最高只有5150Mb/s。

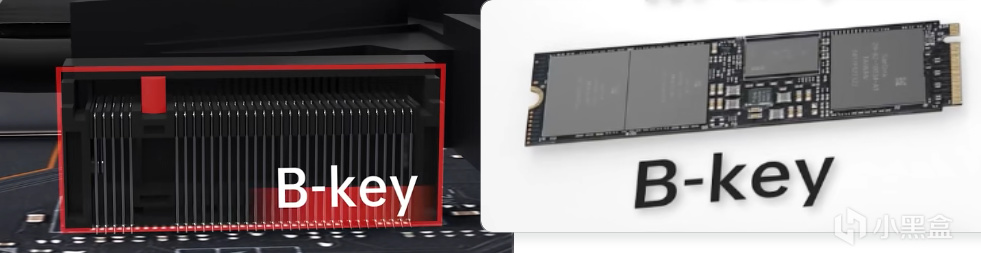

2、B‑Key（左缺口）

缺口在金手指左侧（12-19针），PCIE*2或SATA通道，还可以引出USB、SIM信号，也用于 4G/5G 上网模块。

正如生活中左撇子比较少一样，B-Key接口硬盘和插槽其实都比较稀少，甚至可以说消费级根本看不到搜不到，实际上处于淘汰状态。

当然实际生活中，很多人也把B+M-Key叫做B-Key，单纯因为纯B-Key已经消亡了而B+M-Key实际上替代了B-Key——

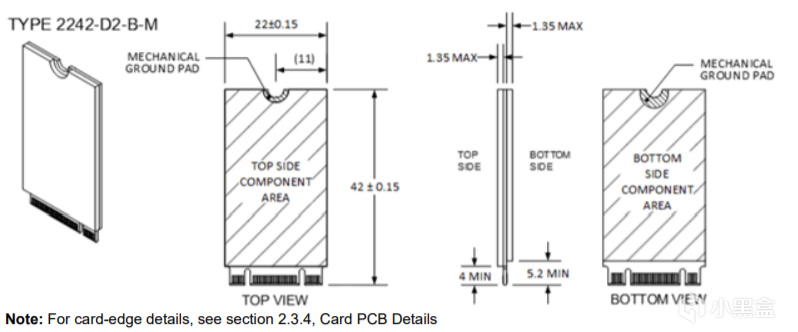

3、B+M-Key

顾名思义，同时包含B和M的缺口，但是通道依旧是PCIE*2或SATA。

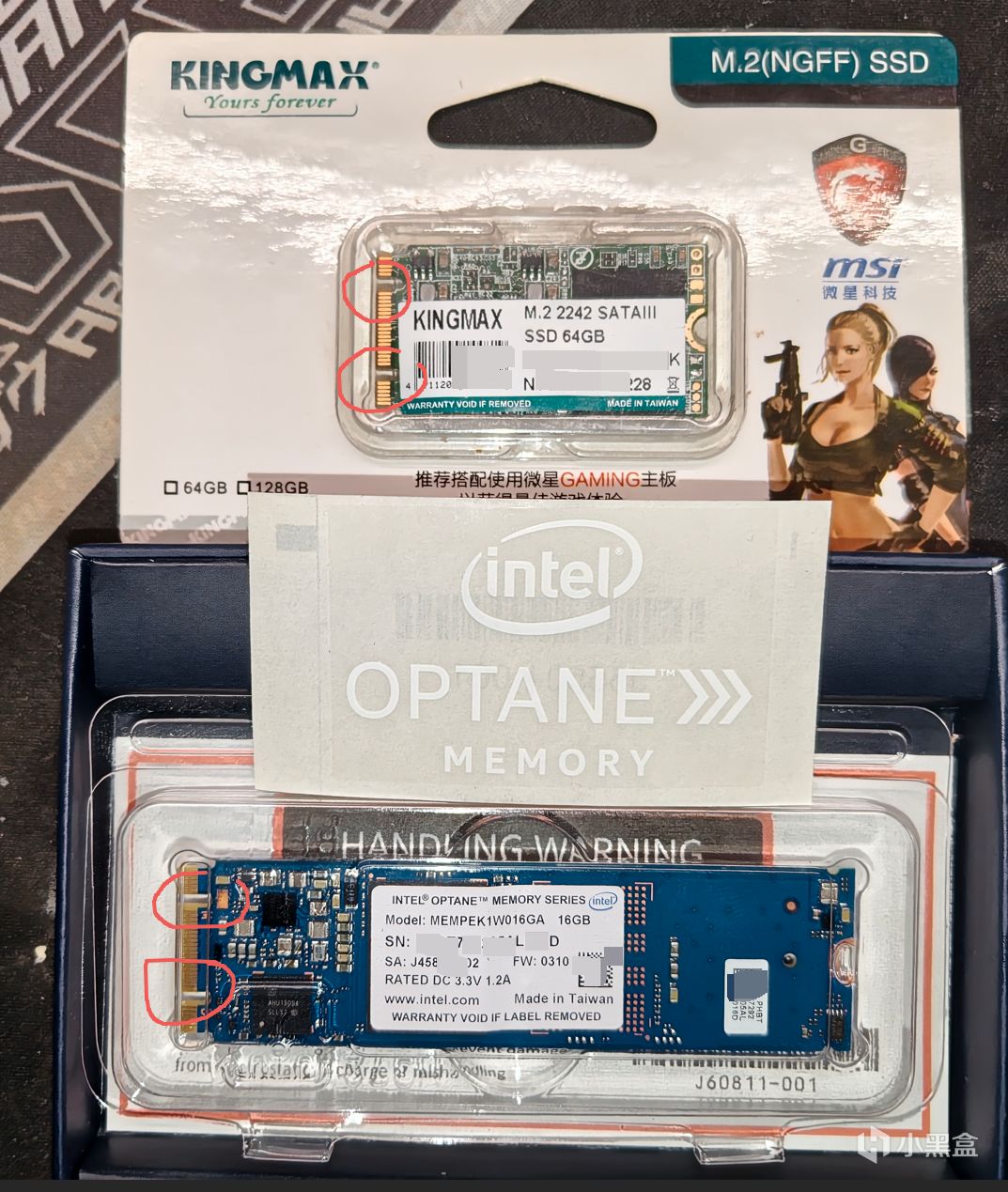

网上一些说法直接简称其为SATA口也不完全正确，以我收藏的小垃圾：KINGMAX（胜创） KN4 M.2 2242 SATA III 64GB 为例，其确实是典型的B+M-Key的SATA盘；

而以分享我收藏的小垃圾：INTEL Optane Memory （初代傲腾）16G 为例，其实际上支持的是PCIE3.0*2，速度也是可以破千的（忽略我因为转接卡的远古只能跑在PCIe2.0*1）——

但哪怕是在PCIE通道下理论速度依旧较同级别M-Key慢一半，更不用说在SATA通道下最高仅550Mb/s。不过绝大多数B+M-Key的硬盘还是SATA居多。

至于对应插槽……现在的主板一般不会设置对应插槽，因为M-Key插槽可以兼容B+M-Key硬盘，但仍然有注意事项——

4、兼容性

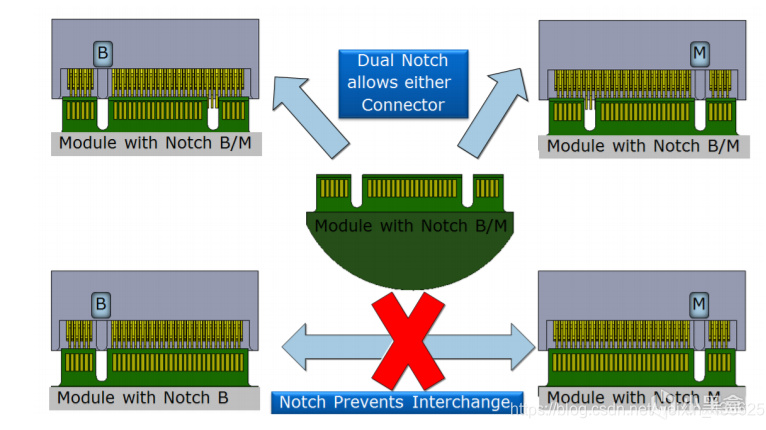

如图，B和M不互相兼容，而M槽则可以安装M或B+M-Key的硬盘。

不过有部分主板的部分M.2的M-Key插槽接口实际上只支持PCIe通道或SATA通道，这种情况常见于多M.2接口的主板上。

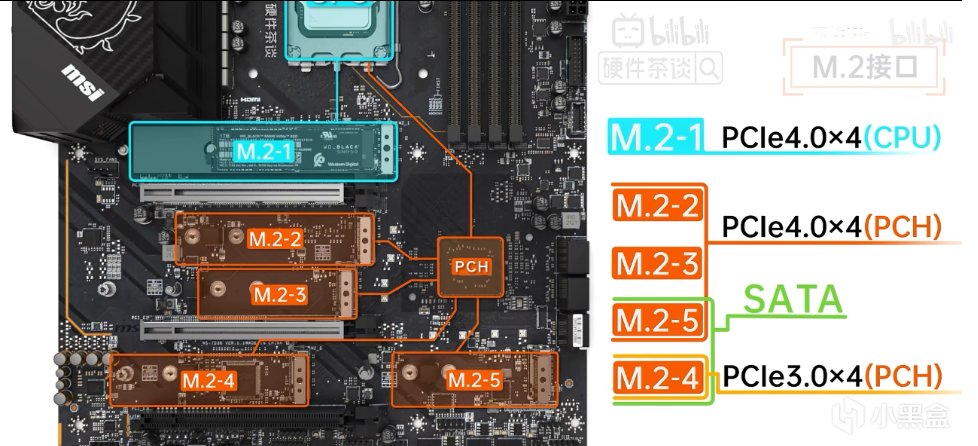

以硬件茶谈的古早视频为例，微星Z690暗黑主板的M.2-5是不支持PCIe的——

所以具体还得查看主板说明书才能了解情况，不过大部分消费者是不会遇到兼容性问题的，毕竟现在的环境下谁还能插满硬盘呢。

写在最后

M.2外形≠NVMe：还是要看缺口和产品参数；

消费级领域主板M.2槽大多是M‑Key，买普通NVMe固态（M‑Key）即可；

物理插得进去，不代表协议兼容。
