黄仁勋的"十年领先论"，真的戳破了华为韬定律的"皇帝新衣"?

中国台湾的台北，一场被称为“万亿美元晚宴”的供应链高管聚会刚刚散场。英伟达CEO黄仁勋一走出来，便被媒体团团围住。记者开门见山，直指三天前华为在上海发布的“韬（τ）定律”。

黄仁勋毫不回避，评价干脆利落：“这对华为是突破，但对台积电不是威胁。”

他进一步解释：台积电在芯片堆叠与3D封装上深耕近十年，技术积淀深厚。华为用这种技术，能在不缩小制程线宽的前提下将晶体管数量翻倍甚至提升三到四倍，“这是非常好的技术，但台积电拥有它已经十年了。”

这与国内将韬定律拔高到“替代摩尔定律”的论调截然不同。舆论瞬间炸裂——黄仁勋像极了那个喊出“皇帝没穿衣服”的孩子，一针见血地揭示了当下全球半导体竞争中最深层的认知裂缝。

先给黄仁勋的“十年领先论”一个客观注脚：他说的是事实，甚至偏保守。

台积电在先进封装领域的布局，远比大多数人想象的更早。2008年，台积电成立集成互连与封装开发部门（IIPD），比华为被美国制裁整整早了十年。2011年，推出全球首个商业化2.5D封装平台——第一代CoWoS。2016年，开始布局SoIC三维堆叠技术，跻身最前沿的3D封装之列。

到2020年，台积电正式发布3DFabric计算平台，将SoIC、CoWoS与InFO三大技术路线整合为完整的先进封装体系。如今，CoWoS已迭代至第六代，互连密度比初代提升56倍，能效提升5倍。

更重要的是，这些技术已实现大规模量产。英伟达Blackwell GPU、AMD MI300系列、苹果M系列芯片，全部采用台积电先进封装。仅2025年，台积电CoWoS封装芯片出货量超过1500万片，占据全球高端AI芯片封装市场90%以上的份额。

黄仁勋说得没错。争议的核心在于：国内评论认为他“偷梁换柱”——把华为的“逻辑折叠”等同于台积电的“3D封装”，进而断言后者已玩十年，不足为惧。

问题恰恰出在这个“约等号”上。

从华为角度看，两者根本不在一个维度。

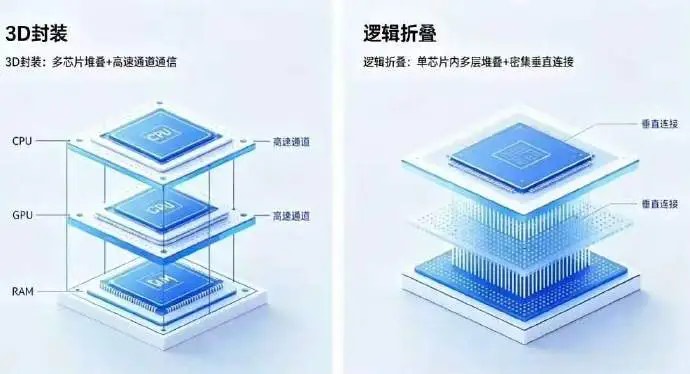

台积电的3D封装，属于后端制造环节，是芯片与芯片（die-to-die）的物理堆叠。它把多颗已造好的独立芯片，通过封装形式集成在一起。

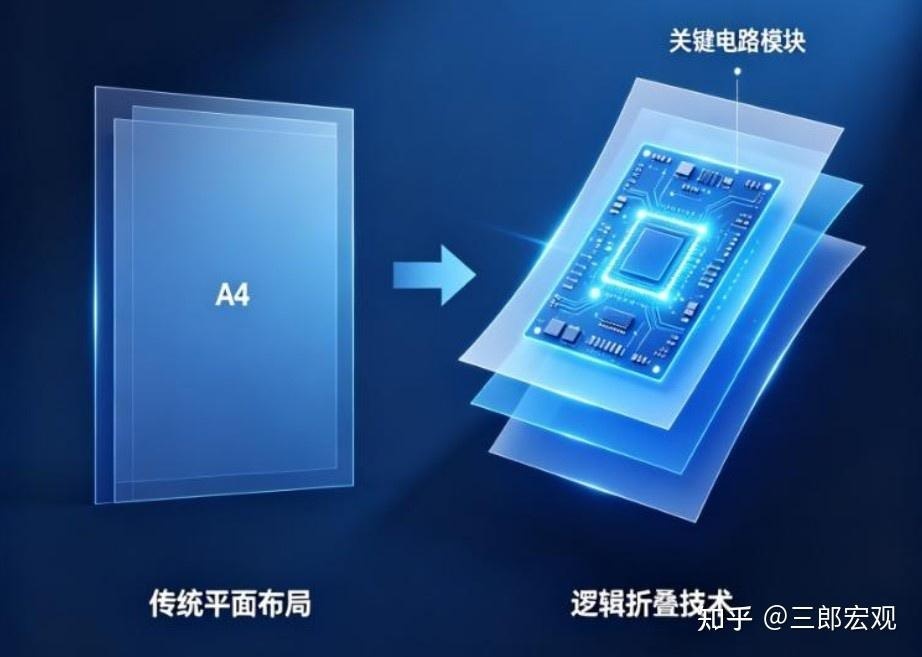

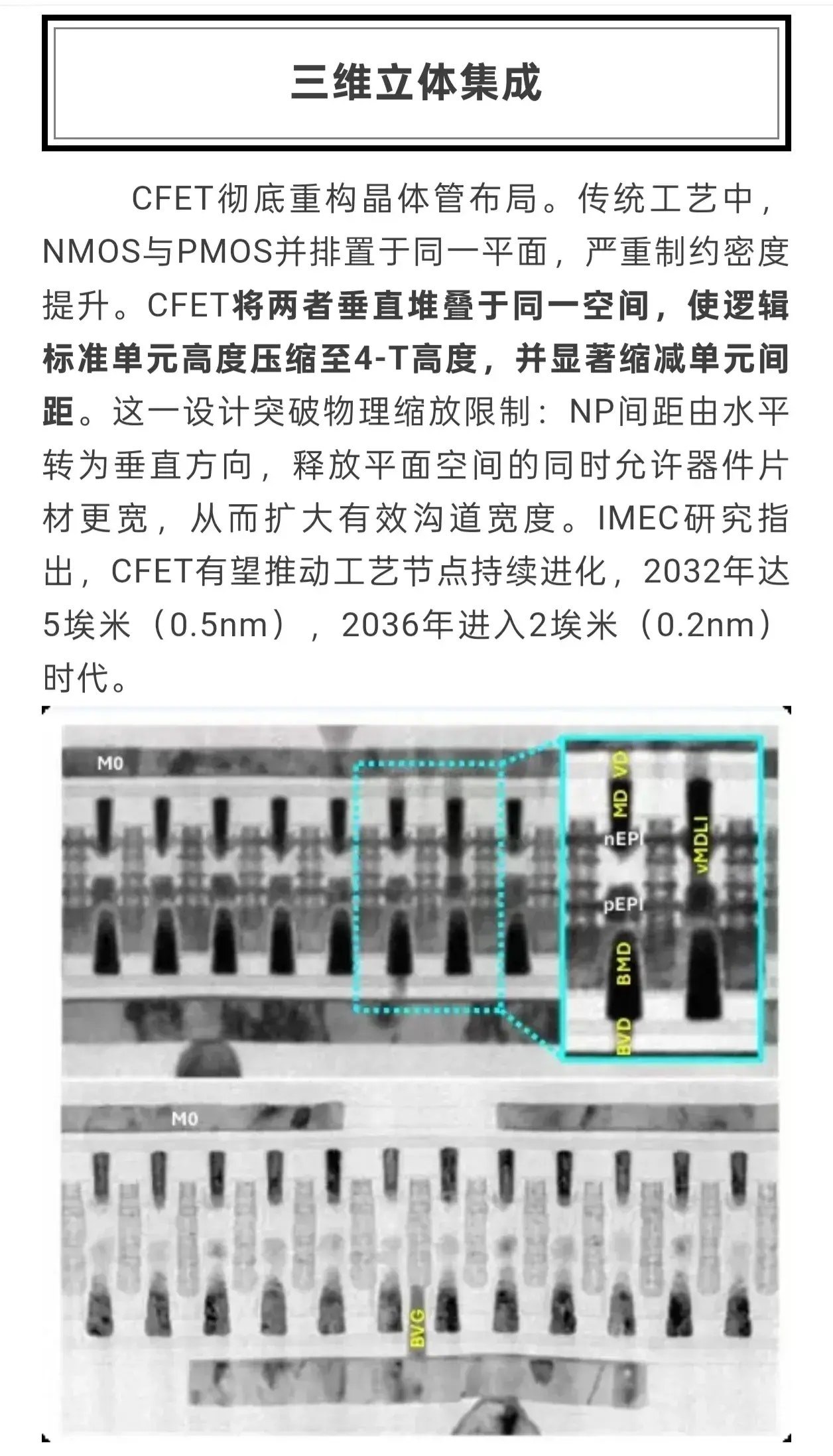

华为的逻辑折叠，属于前端设计环节，是芯片内部逻辑的三维重构。它将原本平铺在二维平面上的电路，通过立体折叠和垂直互连重新排布，使关键路径的走线长度直接缩短50%–80%。

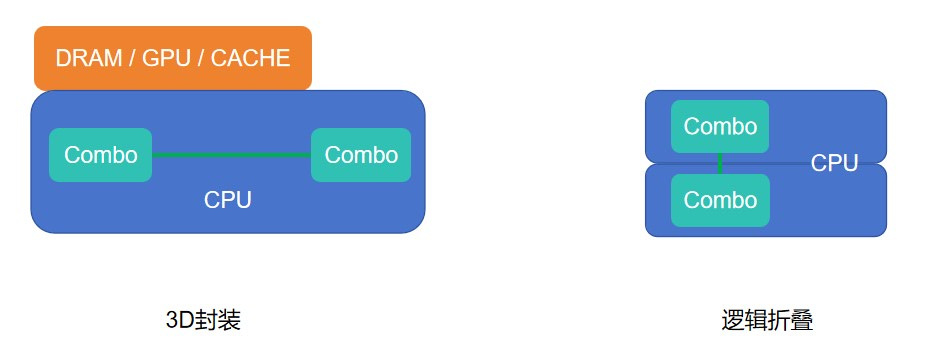

比喻：

台积电的3D封装：把两栋已建好的房子上下叠放，再修几条楼梯连接。房子结构没变，只是提高了土地利用率。

华为的逻辑折叠：在设计图纸阶段，就把原本一层楼的房子直接设计成两层。不仅省地，还优化了内部动线，让人不用跑远路就能到目的地。

正因如此，华为才能在7纳米工艺上做出接近3纳米的性能。何庭波披露：2026年秋季即将发布的新一代麒麟芯片，将首次完整应用逻辑折叠技术，晶体管密度提升53.5%，达到238MTr/mm²，能效改善41%；到2031年，整套技术体系有望达到等效1.4nm先进制程的性能水准。

这场争论的背后，是摩尔定律已基本走到尽头。当晶体管尺寸缩小到几个原子大小，量子隧穿效应开始捣乱，研发成本呈指数级暴涨。一台High-NA EUV光刻机售价3.5亿美元，一座先进晶圆厂的建设成本超过200亿美元。

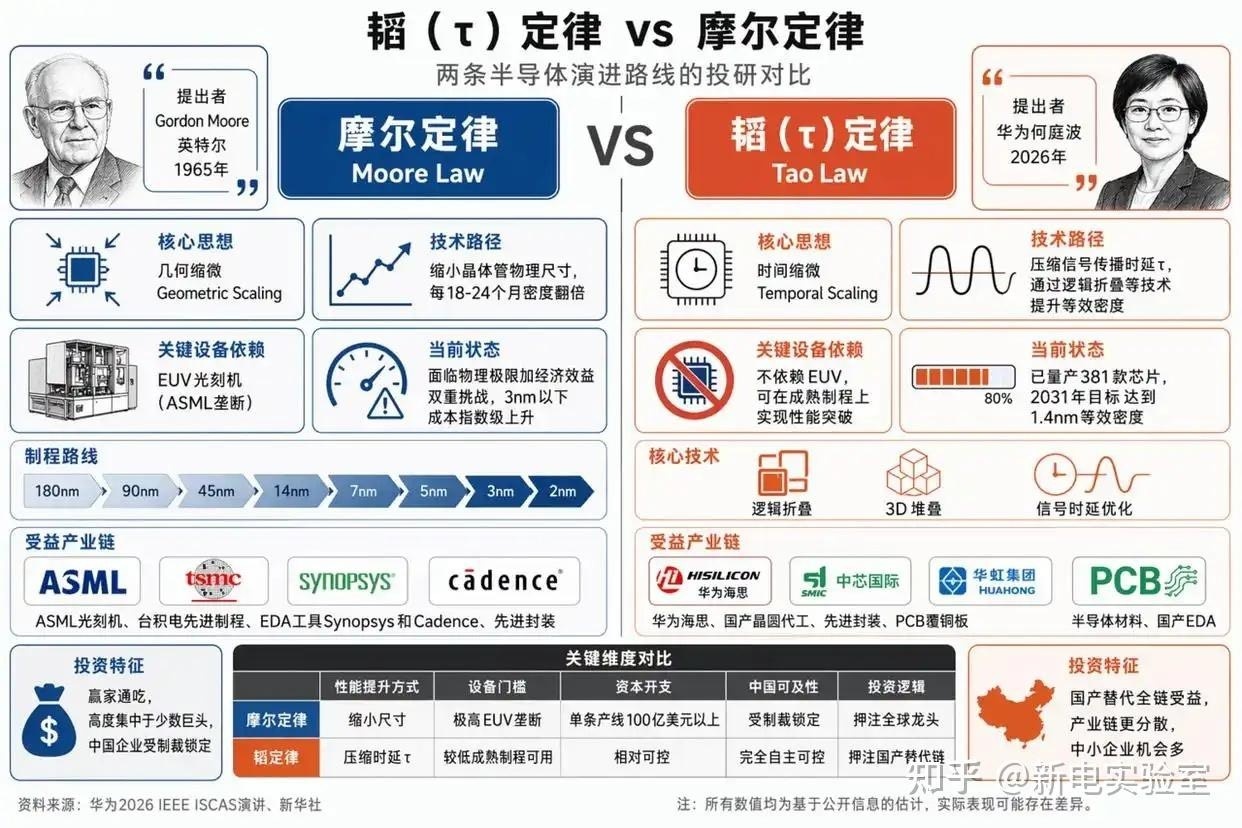

在此背景下，催生了“堆叠派”与“折叠派”两条路线。两者并无绝对的优劣之分。

“堆叠派”的优势在于技术成熟、能快速提升性能。英伟达Blackwell GPU就是典型：采用台积电CoWoS封装，将两颗GPU die和六颗HBM3E内存die集成，AI算力达20 petaflops，是上一代的5倍。

但它的致命弱点是高度依赖先进制程——这正是华为走不通这条路的原因：被制裁，拿不到最先进的制程工艺。

“折叠派”的优势在于不依赖先进制程。它能在成熟制程上，通过设计创新实现性能跨越式提升，对受制裁的中国半导体产业而言，是一条可行的突围之路。

但它也面临巨大挑战：需要重新设计整个芯片架构，对EDA工具、设计方法学、制造工艺都提出全新要求。这是一条无人走过的路，充满不确定性。

作为执掌全球市值最高芯片公司超过三十年的CEO，黄仁勋不可能分不清芯片设计与芯片封装的区别。他之所以给出那样的评价，也许是为了给自己穿上“皇帝的新衣”——安抚他的供应链伙伴，特别是台积电。

不过，华为也并非无可指摘。有学者公开质疑：科学史上，能被称为“定律”的东西，需要经受全行业、长周期的验证。摩尔定律运行了半个多世纪才被公认，而“韬定律”刚刚发布三天。将一套优秀的工程优化方案冠以“定律”之名，难免有营销包装之嫌。

“韬定律”的命名是否够格？黄仁勋是否误读？那件“皇帝的新衣”究竟穿在谁身上？答案不在台北的晚宴上，而在今年秋季量产的麒麟新芯片能否在消费者手中交出令人信服的性能答卷，在2031年的“等效1.4nm”路线图能否如期兑现。
