什么是显卡超频?显卡超频能带来什么?一篇文章说明白

各位好,这里是高桥。前段时间一直在折腾内存超频,适当超频后的内存只要在频率和时序之间找到一个平衡点,就能在提升带宽的同时控制延迟,反映在游戏里(尤其是网游),游戏内帧率、画面流畅度、操作跟手度都有明显提升。

https://api.xiaoheihe.cn/v3/bbs/app/api/web/share?h_camp=link&h_src=YXBwX3NoYXJl&link_id=3e18716fc2f7

在折腾完内存超频后,今天我又来折腾显卡超频了。老样子,先和大家简单聊聊什么是显卡超频再通过3D Mark+小飞机实测看看显卡超频后会有哪些提升

显卡超频针对的是显卡内的GPU,也就是大家常说的图形处理器,超频是指对它的核心频率再提升。因为本质上GPU的工作效率主要由核心频率决定,频率越高,单位时间内GPU能处理的图形数据就越多,显卡的性能也就越强。

而且和内存一样,显卡在出厂时厂商会给GPU预设一个默认频率,也就是Boost频率,它的存在决定着每张显卡的预设动态超频范围。

什么是Boost频率:显卡在高负载、散热和供电充足的情况下,能自动超频达到的瞬时最高核心频率;这是一个动态频率

这个频率既能保证显卡稳定运行,又能将功耗与发热控制在合理范围,对大部分 PC 玩家来说是最优解。

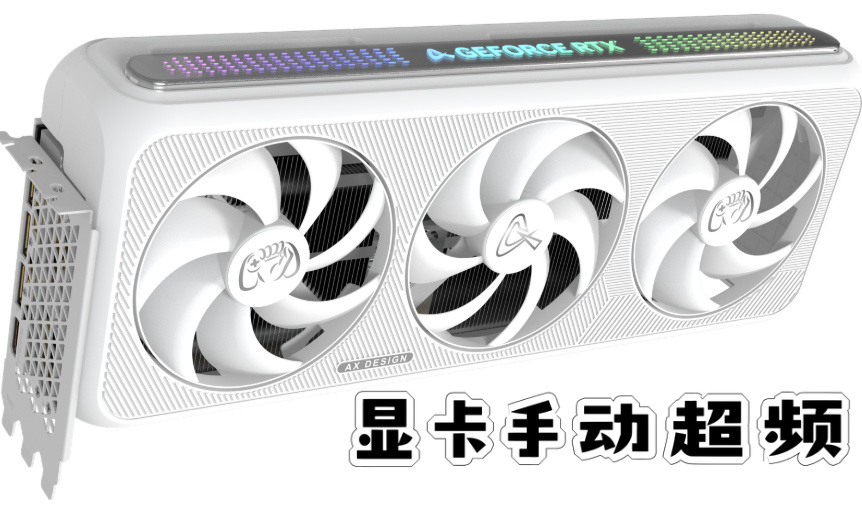

显卡手动超频,就是指突破厂商预设的默频,人为提高GPU核心频率,让显卡工作效率更高,从而压榨出额外的性能。这里其实和内存超频一样的道理:显卡超频很能超=显卡体质好/散热好,这足以让一张体质好的某品牌中端卡通过超频后能达到某品牌旗舰卡的默频性能,也算是不用花钱就能提升机器性能的好方法之一。

不过反过来说,高端显卡因厂商出厂调校已经接近性能上限,提升相对来说有限,而中低端显卡超频提升会明显点。

目前常用的显卡超频是通过降电压实现,它和内存不同,内存是加电压,二者截然相反。

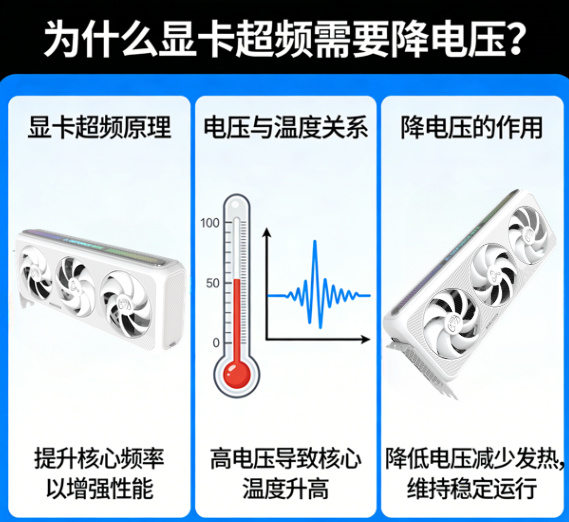

这里可能会有人问:为什么显卡超频需要降电压?

这里给大家解答下——首先显卡超频的最终目的是提高GPU频率,其次关于显卡超频需要降电压不是为了让显卡 “更强”,而是为了 “更稳、更凉、更静音”

这里又要说到和内存超频的区别。显卡超频功耗大带来的发热问题是非常关键的一个参数,你要知道一张显卡GPU核心在游戏以及满载情况下的功耗在150W—300W之间,而DDR5内存超频后的功耗仅有10W—15W,十几倍的功耗差带来的发热量同样有十几二十倍的差距,甚至三十倍以上都有可能,但二者的散热规模是有天壤之别的。

而显卡出厂默认情况下,厂商为了保证所有体质都能稳,电压给的偏保守、偏高。高电压带来发热量爆炸,发热量爆炸带来功耗爆炸,功耗爆炸显卡风扇全速转,这又会带来噪音问题,所以,目前针对显卡超频,降压是最优解

降压同时也有两种取舍:

  • 一是保持默频同频率降低电压,这样电压低了,GPU发热量也就少了。我从网上查的消息,有的显卡电压哪怕只降了0.05V,GPU温度就能下来5-10℃,这就意味着显卡降压后能有之前同样的性能,但功耗更低了,显卡寿命也变向延长了,能效比直接起飞。

  • 二是降电压拉高GPU频率,先根据显卡体质确定GPU目标频率,然后再不断尝试降低电压,降完后去跑一遍测试,如果出现黑屏、闪退、花屏这些情况,那就将电压回调一点再测试,直到没出现上述不稳定情况,那就是最低最稳定的电压。选择降压超频后,显卡的状态是——频率更高、电压更低、温度更低、功耗更低、更稳,且会有性能上的提升。

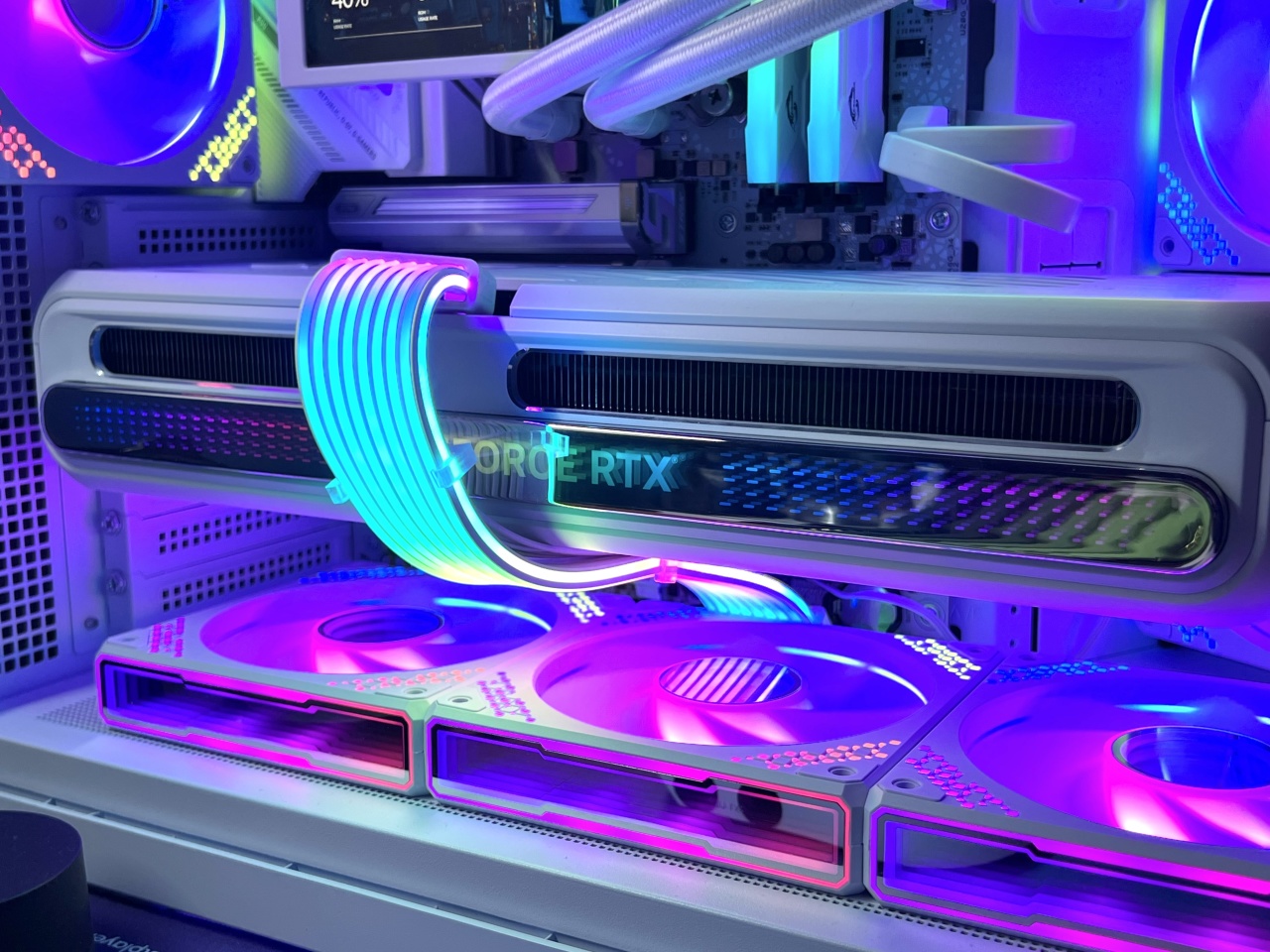

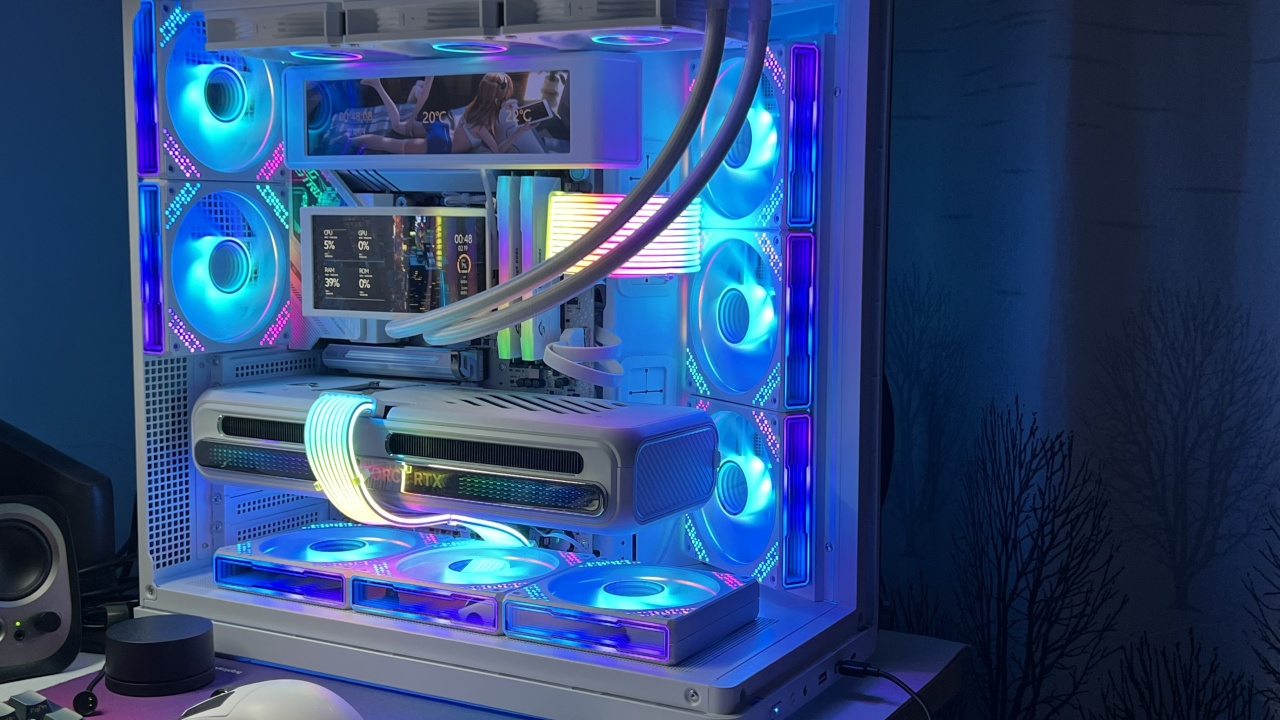

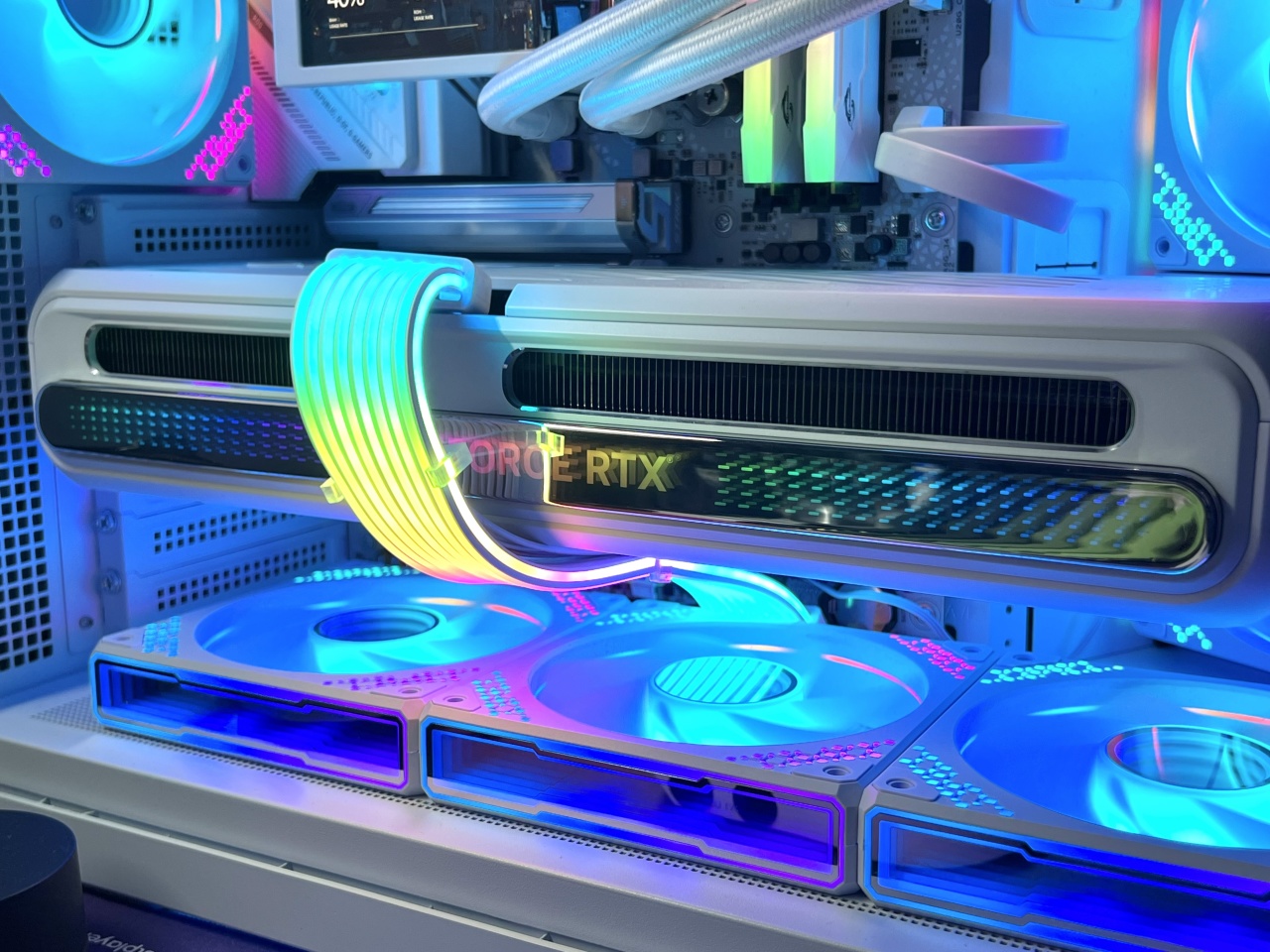

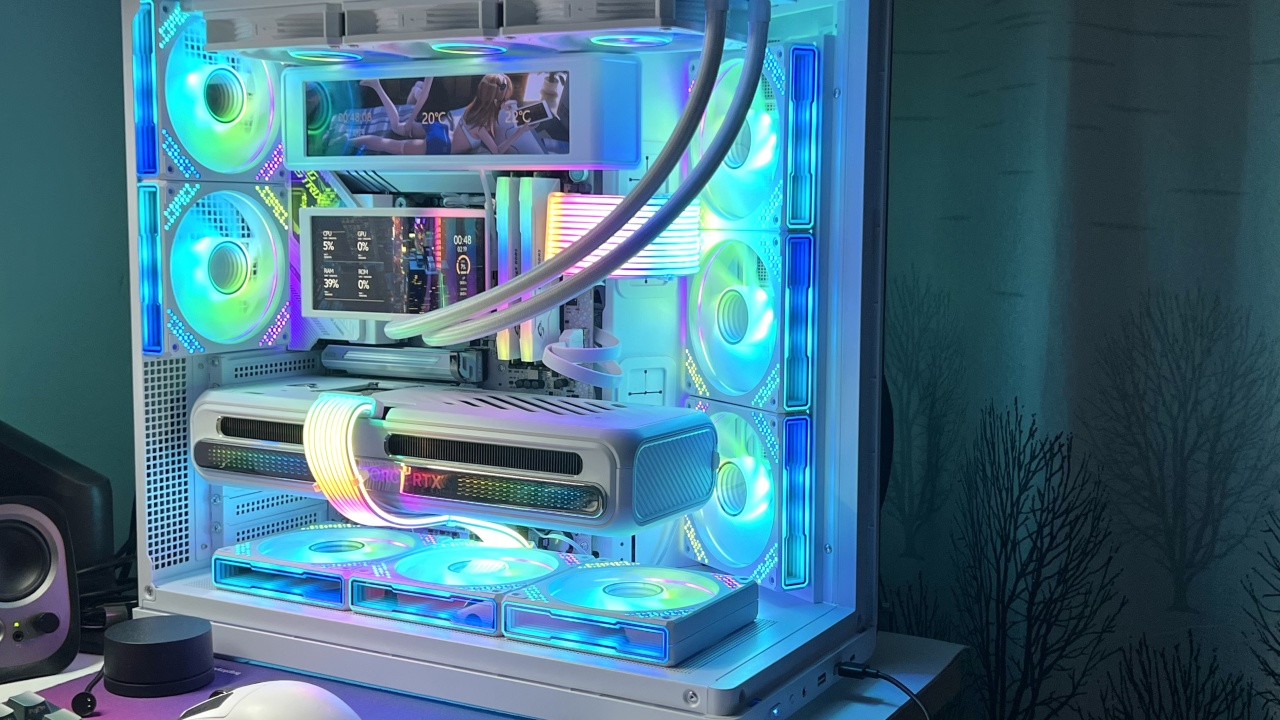

今天测试的电竞叛客5070 MAX系列是支持隐藏走线的,这里主要想给大家看看我五博块的发光线。

下面进入实测,今天我选择的是第二种——降压超频

拉高频率以及降低电压的具体过程有点繁琐,文中就不描述了,大家直接看显卡默频超频后的温度以及帧率区别就行。

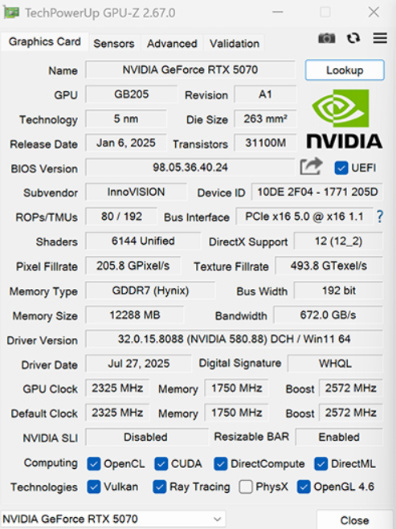

今天用来超频的显卡是电竞叛客5070 X3W MAX。这张卡用的是英伟达Blackwell架构,6144个CUDA核心,Boost频率2572MHz,较X3W的Boost频率高了30MHz。

这张卡的核心卖点:适配纯白海景房+隐藏走线+旗舰级散热,兼顾颜值和性能。价格在2025年双十一预热时4500-4600就能拿下,而现在因显存颗粒涨价,这张卡各平台价格截止2026年3月17日在5300出头,和映众老大哥的5070超级冰龙相比还是要便宜一些的 ,不过5070作为2K畅玩卡已经能爽玩游戏了。

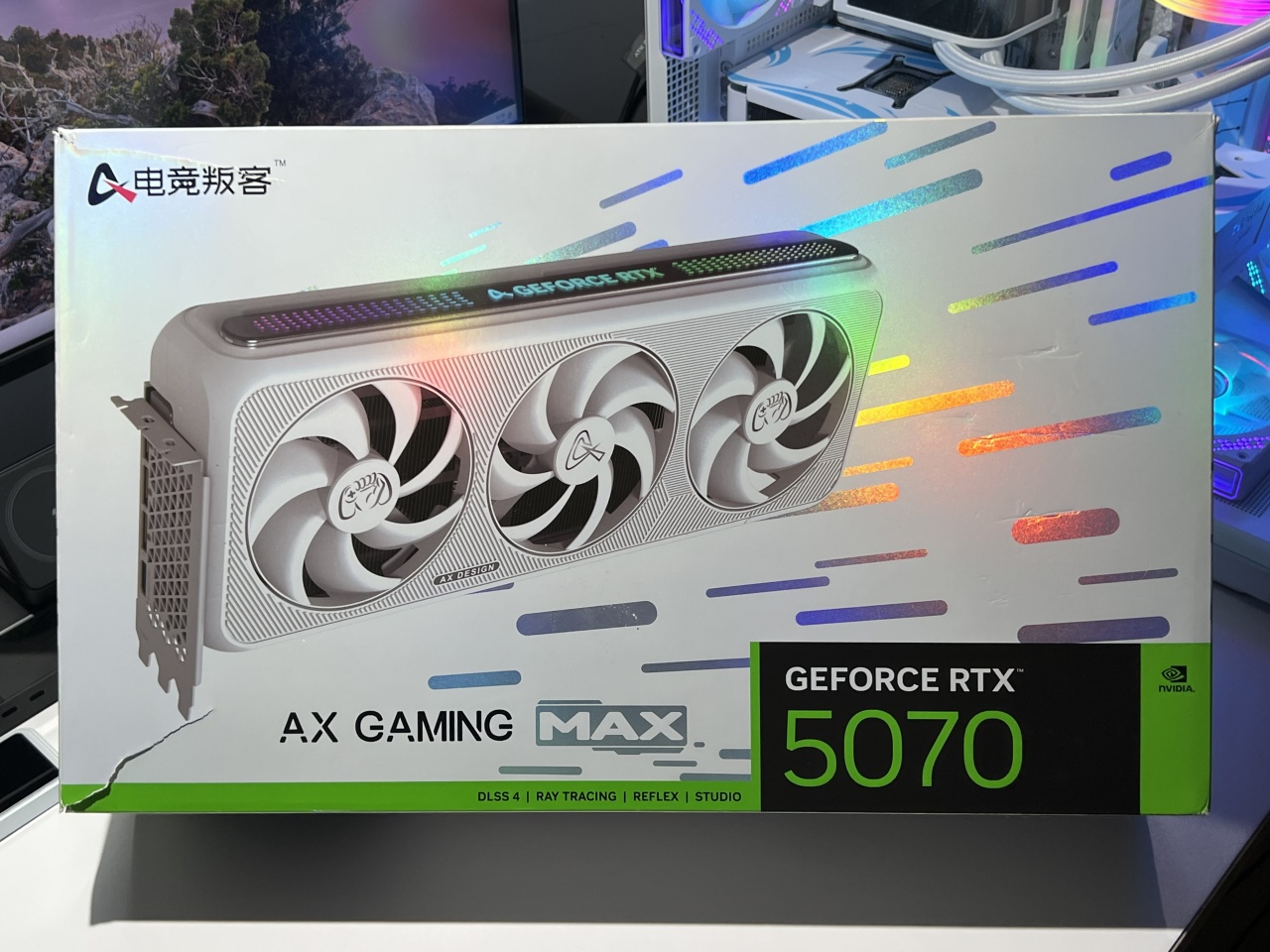

外观部分,首先这张卡的包装和尺寸是真大啊!我的西风5070浪花不论是外包装还是显卡尺寸和X3W MAX比简直就是小卡拉米。

显卡拿在手里竟然比以“厚实”出名的映众5070超级冰龙还要大一圈,又厚又大,二者尺寸:

  • 电竞叛客5070 X3W MAX——358×148×65mm

  • 映众5070超级冰龙——334×148×61mm

我目前自用的显卡只用了2个PCIe槽位,而我在装X3W MAX时拆了3个PCIe槽位,实际装完发现X3W MAX占了3.5个PCIe槽位,足以见得这张卡之大。

显卡整体是纯白配色,隐藏线+侧板无线镜LOGO非常适配纯白海景房,整张卡是金属背板+塑料外壳的材质组成,整体很“圆润”,装机后视觉效果很“柔和”。

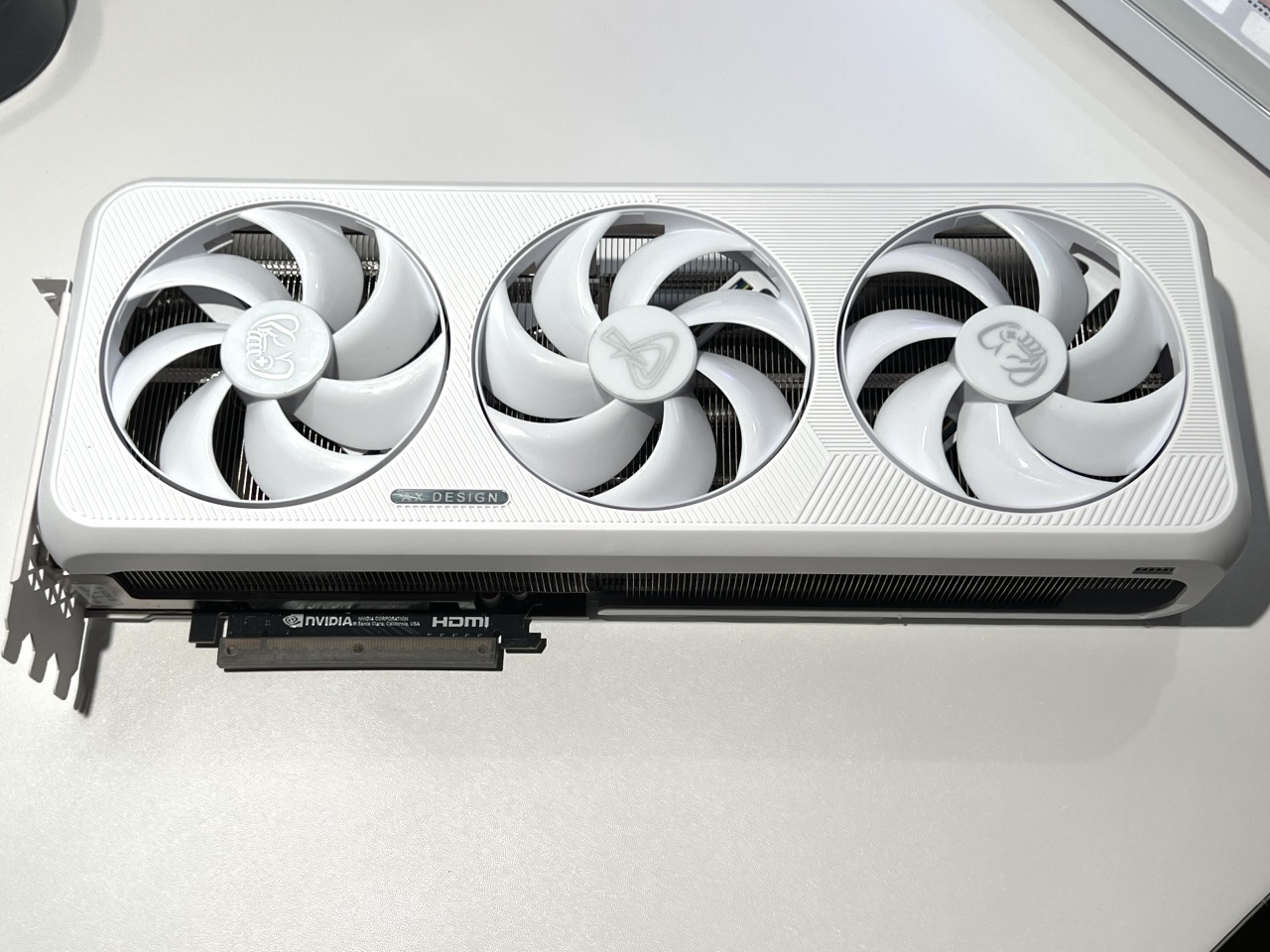

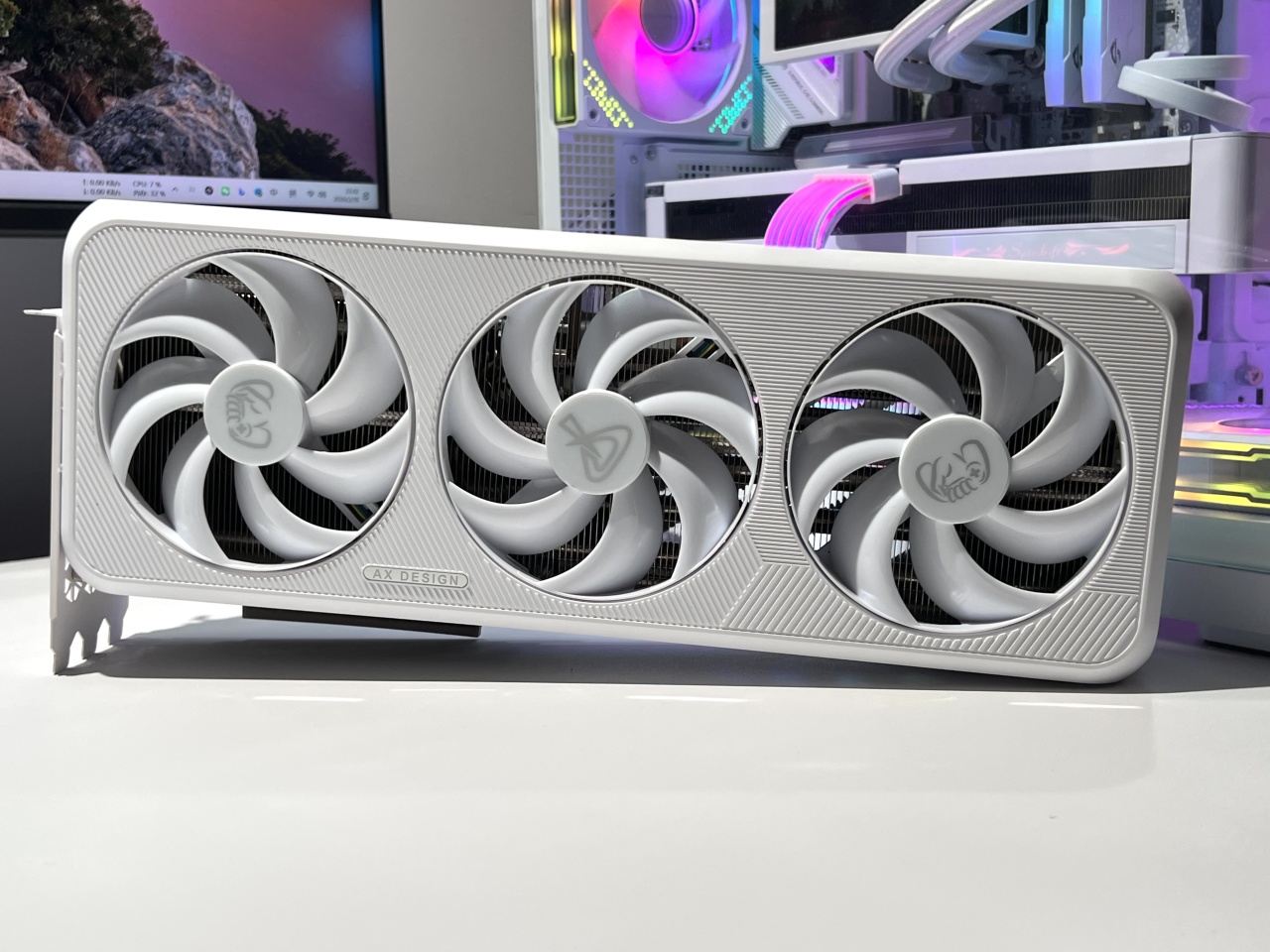

正面是三风扇布局,导流罩用的是精密栅纹+细磨砂双纹理,能减少指纹提升质感;风扇间有 “AX DESIGN” 金属铭牌。

侧面是可拆卸的无限镜磁吸灯板,有RTX LOGO灯,支持RGB灯效,用附带的3pin线连接主板5V3针ARGB接口通过奥创能实现和内存、主板、风扇神光同步

此外这张卡最大的亮点之一:隐藏式走线,电竞叛客给这张卡准备了底出/尾出两种走线方式。

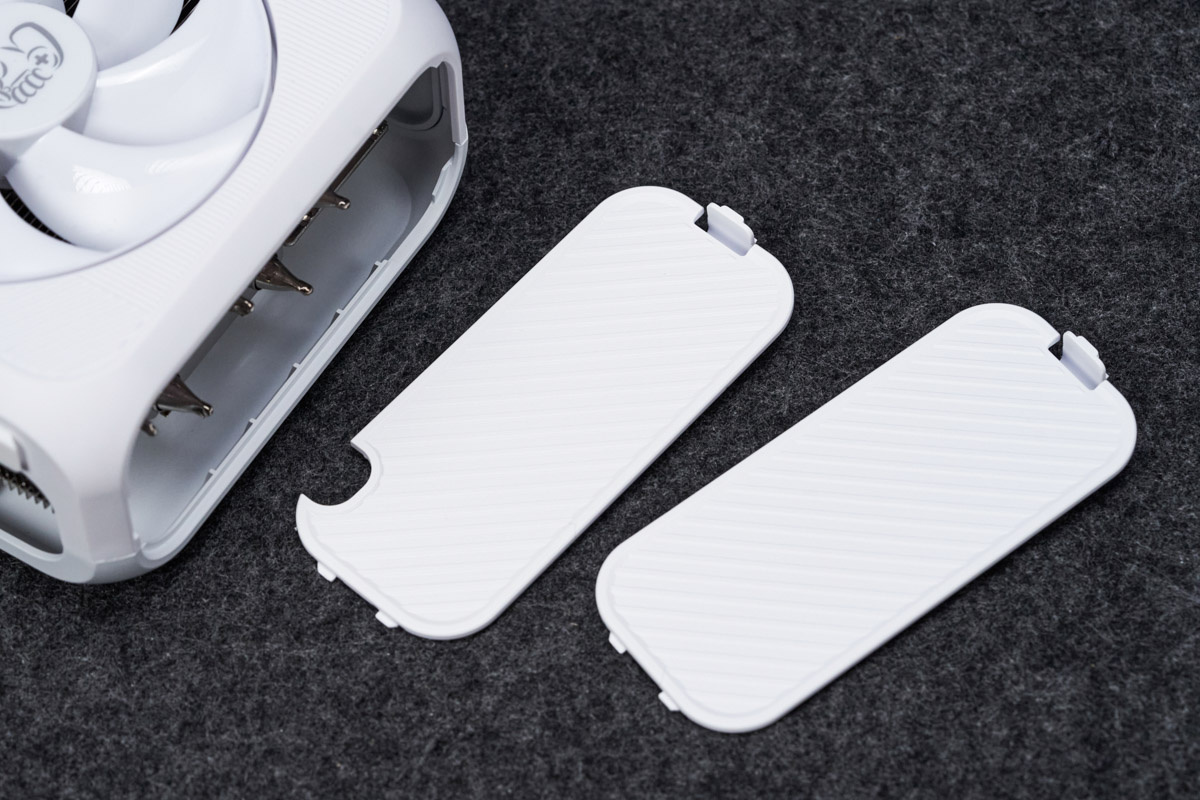

尾出走线相对来说方便些,用显卡附赠的L型转接线直接将线材从显卡尾部引出就行,包装内还给到了有凹槽可替换的尾板,方便走尾出形式的隐藏线。

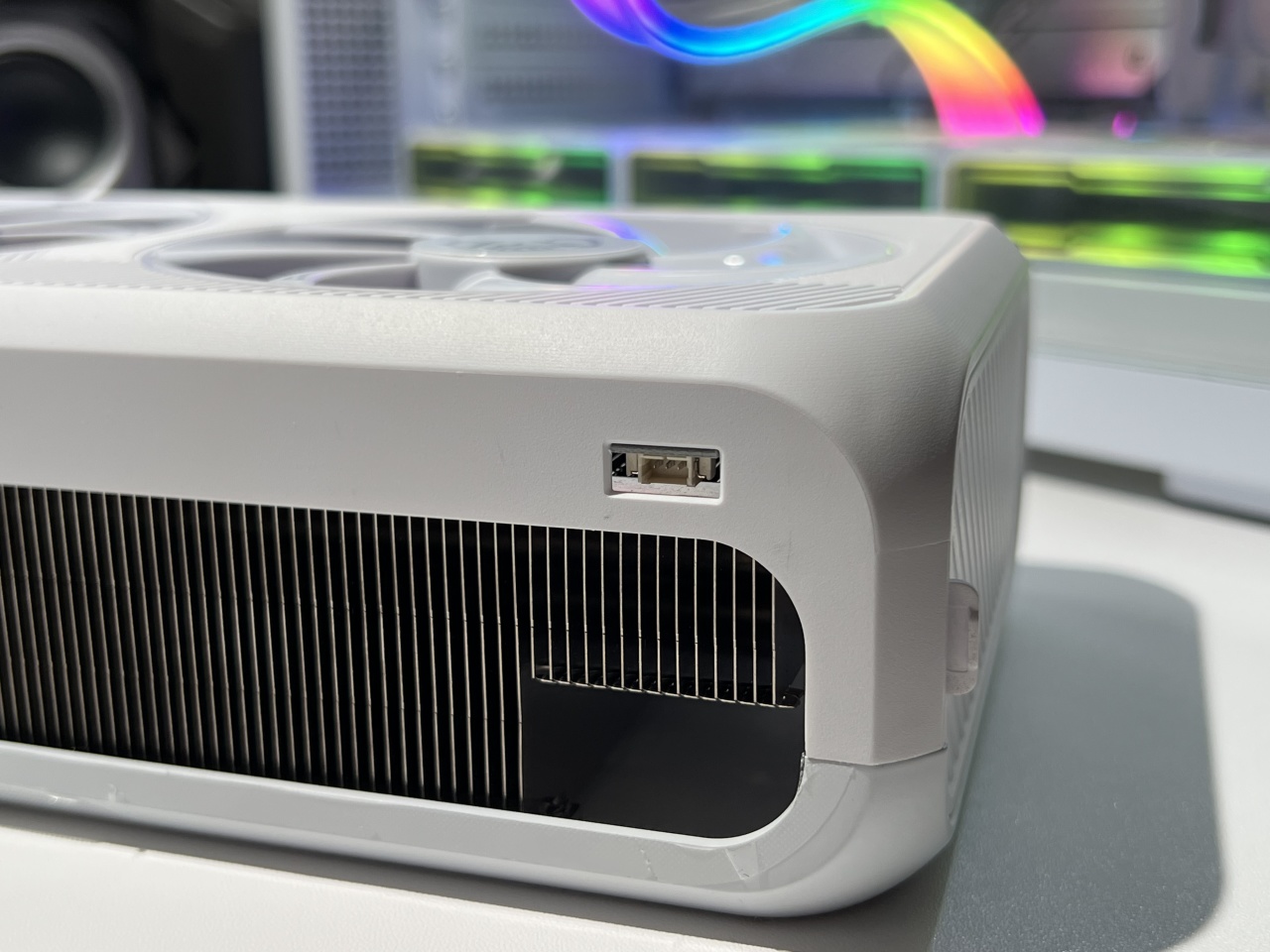

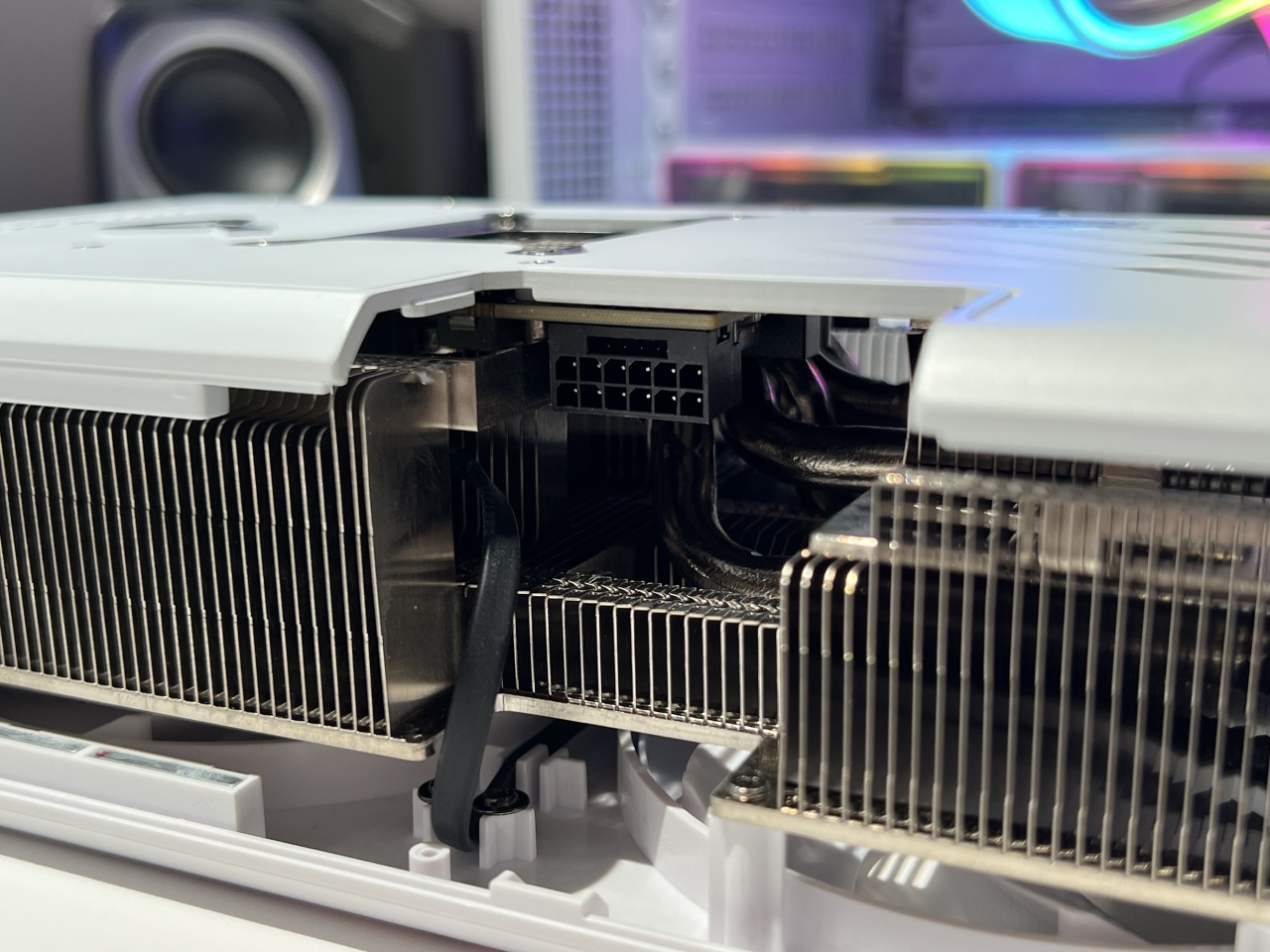

底出走线相对来说多了一个弯折的步骤,从原先尾出的位置将线材弯折,再从显卡灯光的3pin接口下方将线引出来。

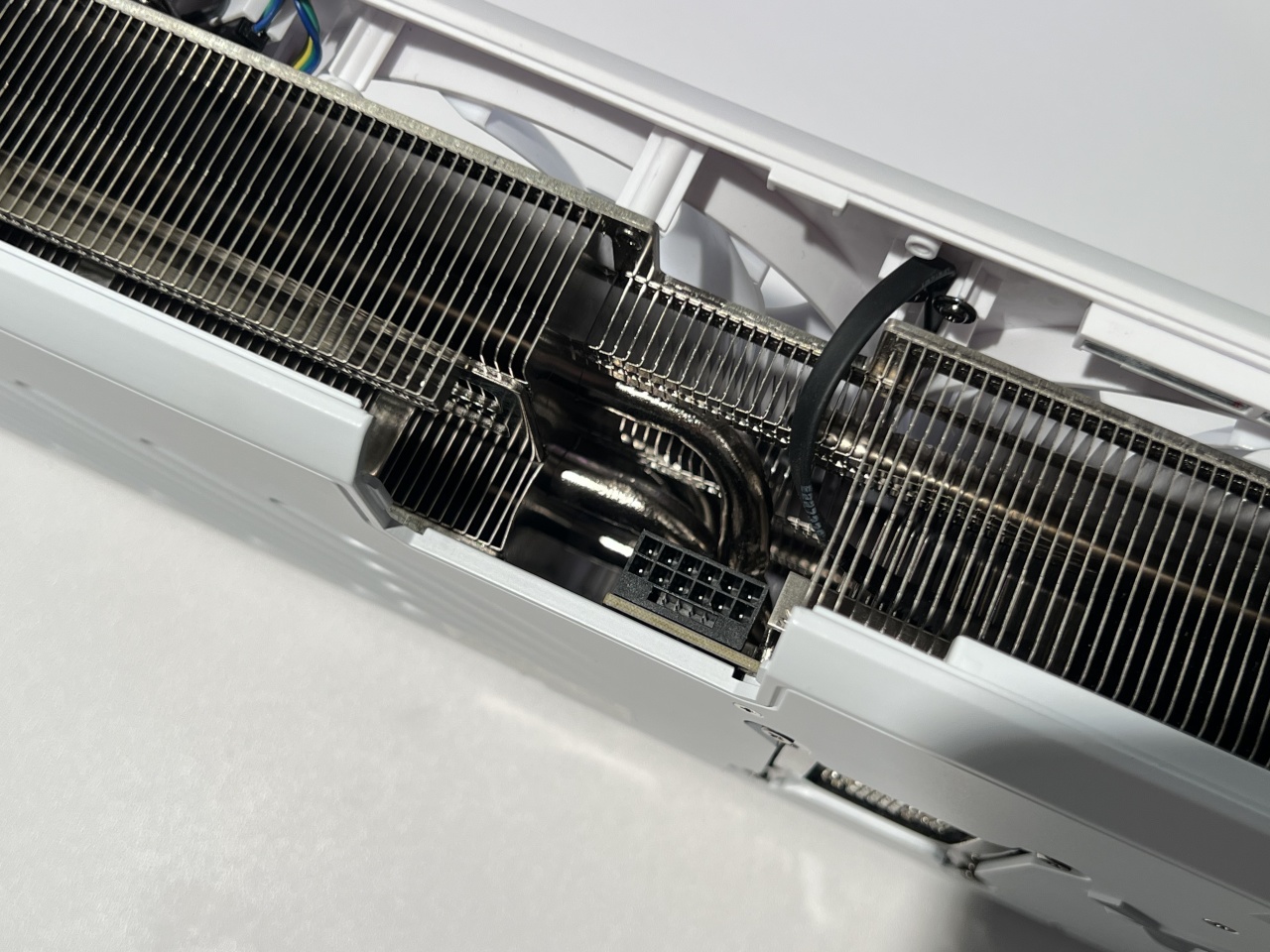

两种走线方式电竞叛客都在显卡的散热鳍片上预留了走线路径孔位,贴心的给到了L型16pin线,同时外壳都是磁吸可拆卸的,自己动手还是非常方便的。

对于这两种走线方式,大家选择的话首先是根据自己的装机环境来选择,如果装机环境允许且显卡是横插的话,个人建议走底出走线,这样要比尾出藏线藏得更好,纯白海景房基本看不到显卡的线材,机箱正面颜值直接无敌。

我个人其实不太怎么追求隐藏显卡线材,因为我自己特意定制了发光线,相比机箱正面的简洁,我更喜欢发光线带来的绚烂灯效。

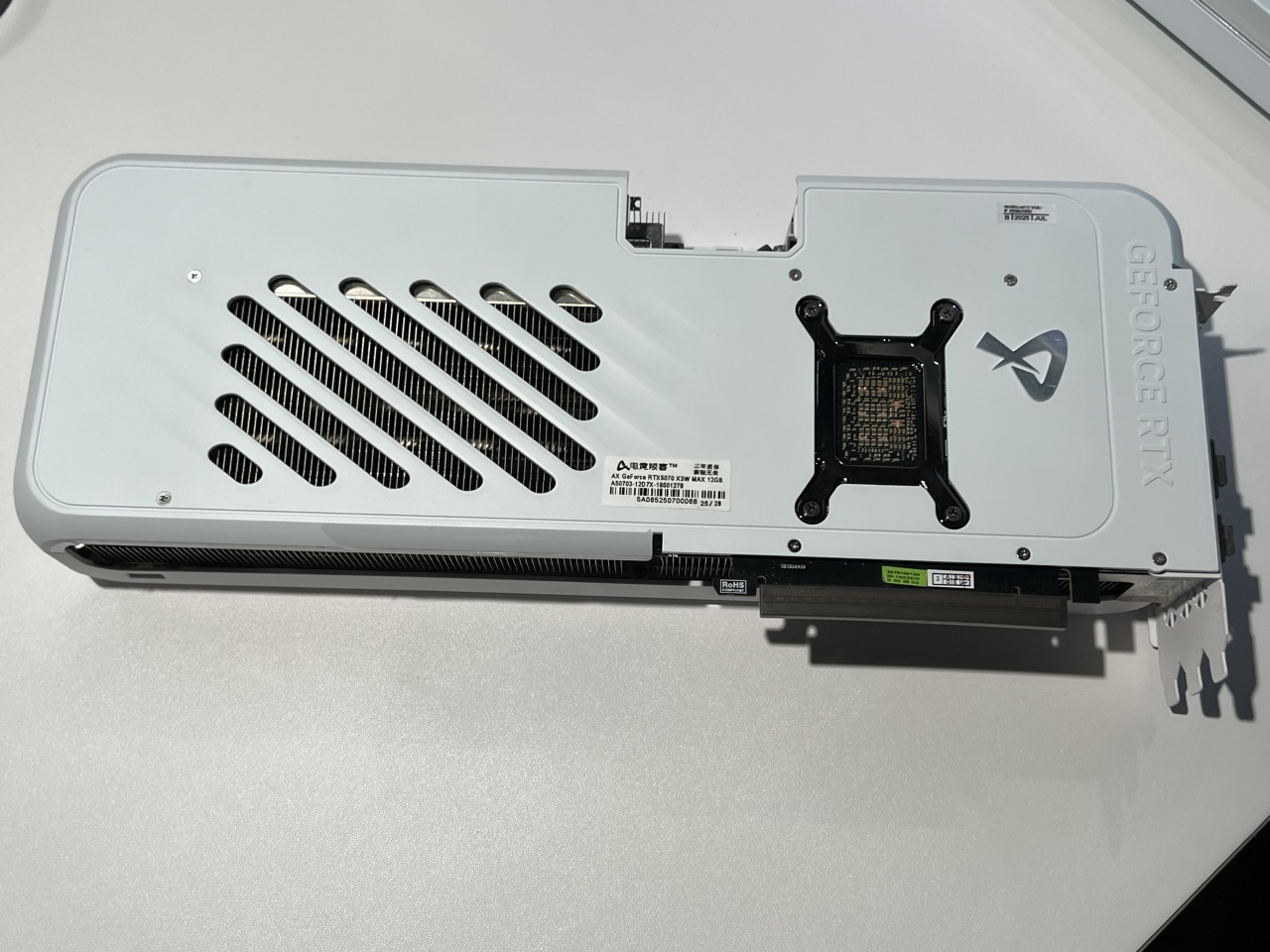

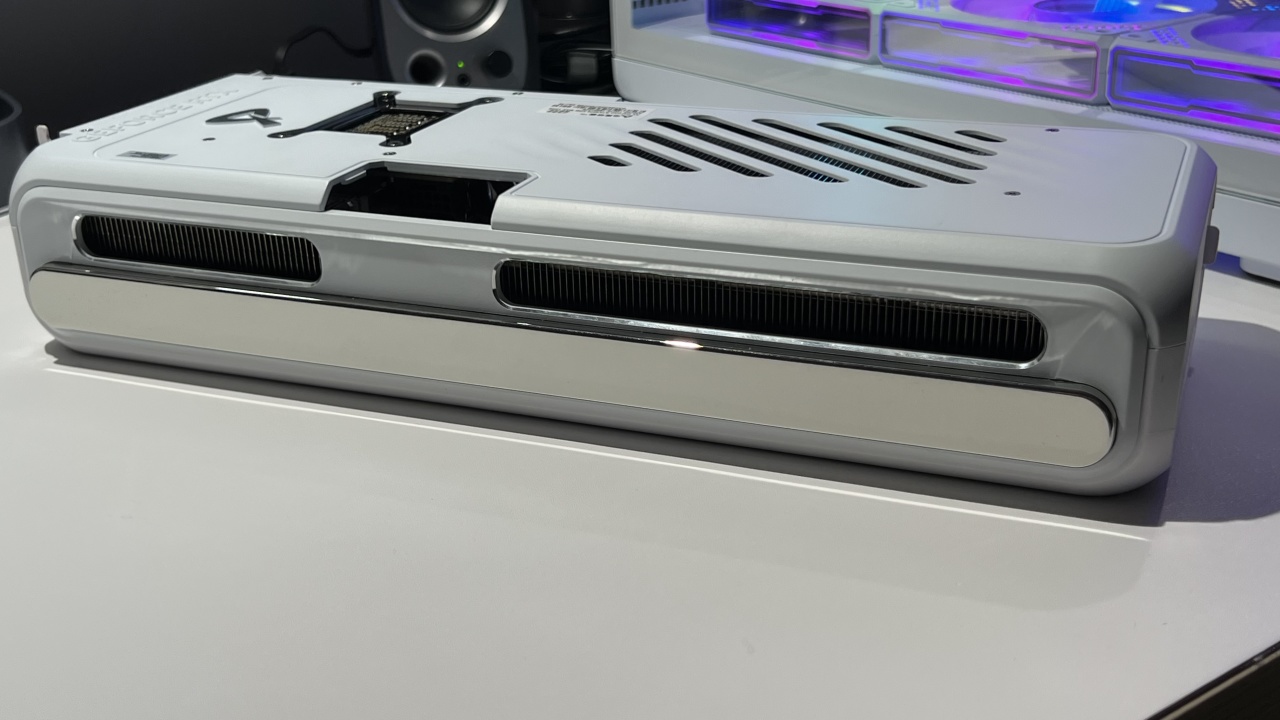

电竞叛客5070 X3W MAX的背面是金属纯白压铸的背板,能看到9条平行镂空散热孔径,通过这些孔径能引导气流,背板内侧也做了纯白涂边,一句话兼顾散热与颜值。

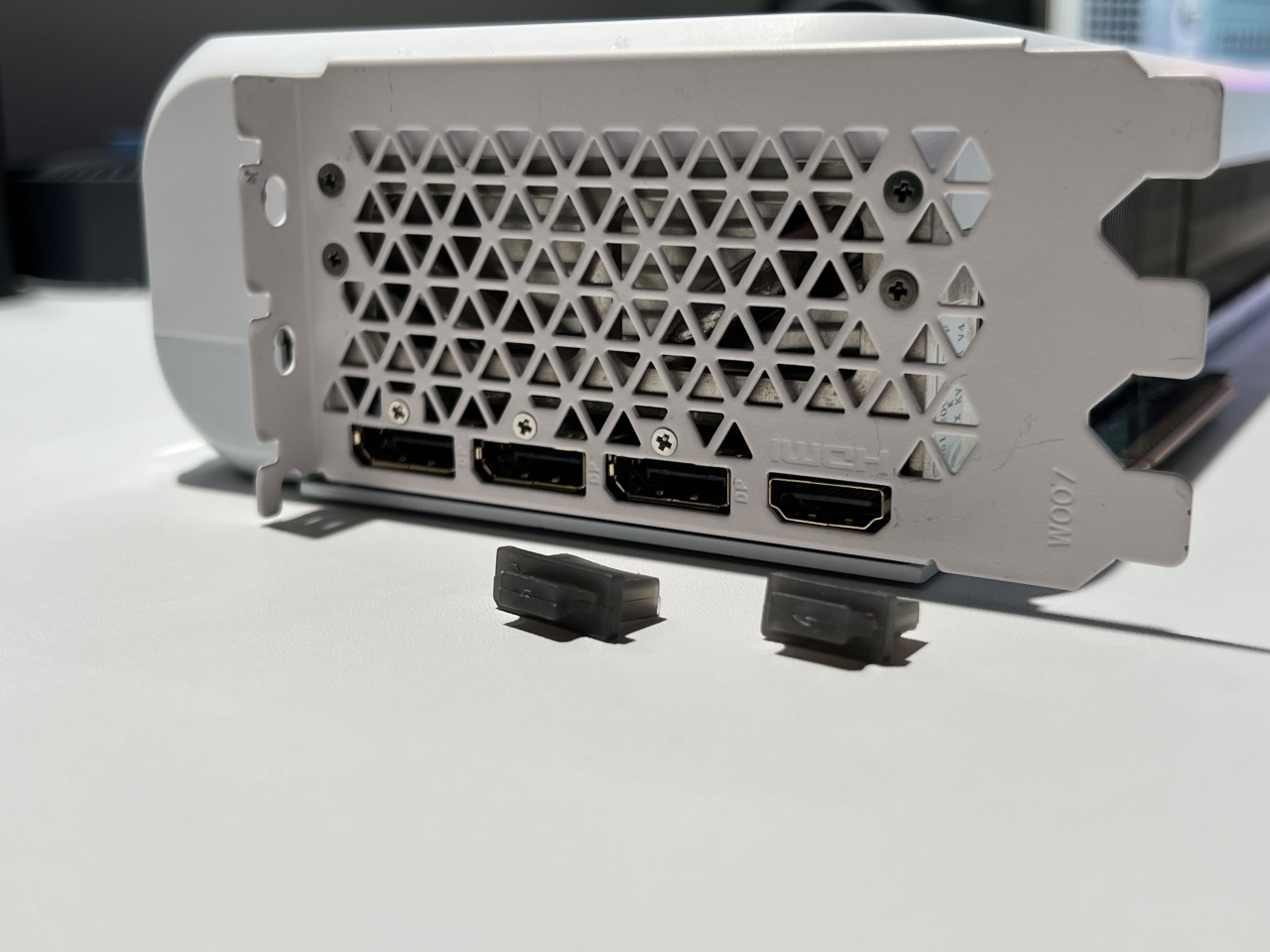

I/O挡板同样是纯白色,有3个DP 2.1+1个HDMI 2.1接口,都支持最高8K输出。

X3W MAX在性能上小胜X3W,二者最大的区别除了隐藏走线功能外,X3W MAX配备了更强的散热

X3W MAX的散热方案用的是电竞叛客旗舰级PUNK X3 MAX方案,散热模组是自家RTX5080 X3W MAX同款散热模组的越级下放。

正面的3×10cm 7叶定制轴流风扇,支持正逆转排布(减少气流对冲)和智能启停(低负载停转),主打低噪音设计。

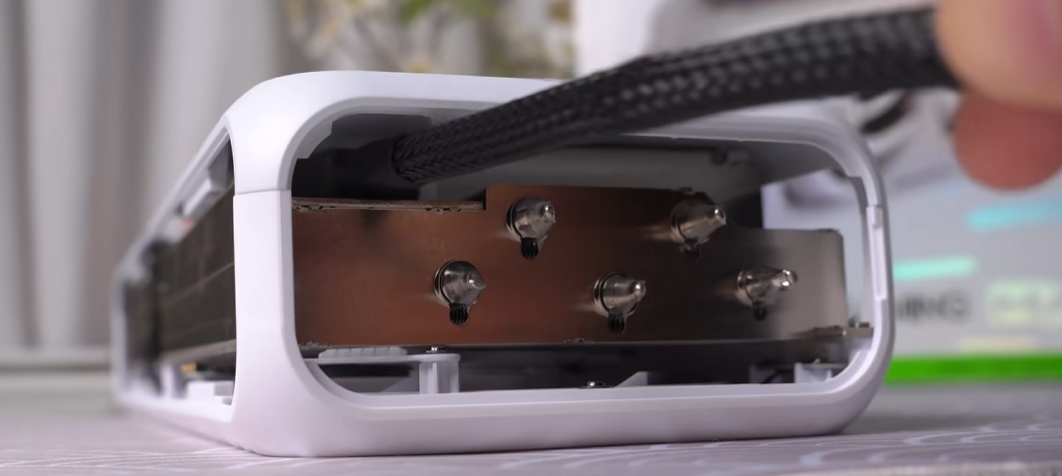

通过下图能看到热管是5根8mm的超粗热管,加上纯铜底座热传导效率直接拉满。

散热鳍片又密集又厚,这散热鳍片面积已经超过市面上不少5070的散热鳍片面积了。

散热风道因为显卡顶部和底部的大面积镂空,再加上镂空背板,能形成垂直+水平双向气流,散热余量很足。以上只能说不愧是自家RTX5080 X3W MAX散热规格的越级下放,官称这套散热方案能压400W功耗的显卡都没问题。

X3W MAX的PCB是基于英伟达公版PCB方案优化,支持9+3相供电(核心9相 + 显存3相),供电元件用的是高品质固态电容+全封闭合金电感,供电接口是16Pin(12V-2×6),支持最新的ATX 3.1规范,TDP功耗250W,官方推荐用650W的电源才稳妥。

越级散热模组+多相供电凑一起,只能说这张显卡降压超频又是“一把好手”

映众包括电竞叛客显卡的超频可以用官方TunelT超频控制软件进行操作,但我更习惯用小飞机。

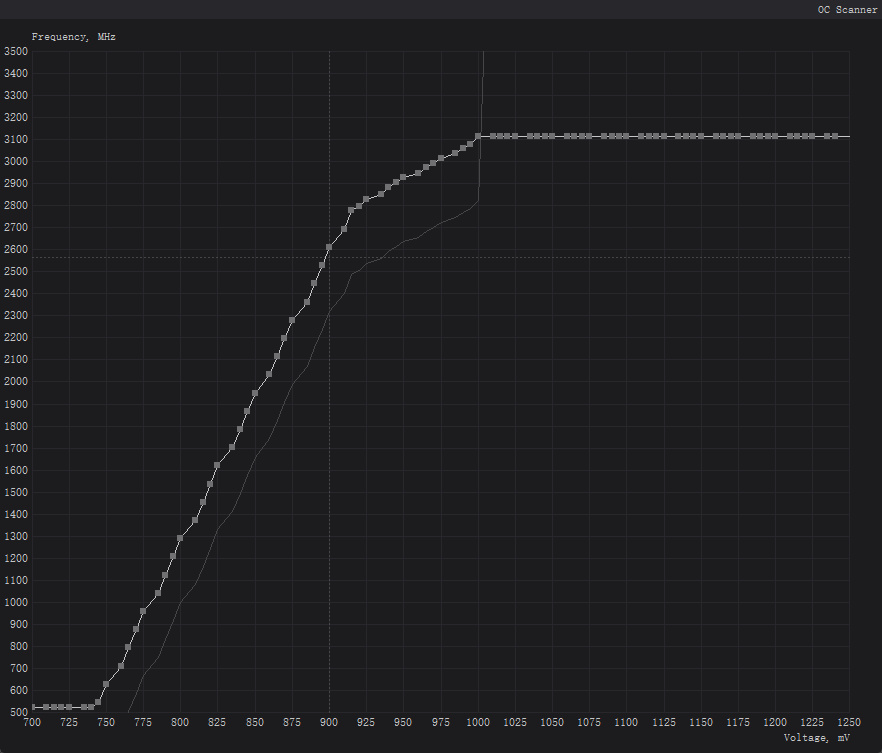

这里给大家上个电竞叛客5070 X3W MAX超频后的频率,我直接拉到了3100MHz,核心电压降低了25-50mv,用3D Mark跑压力测试没出现黑屏、报错,后面长时间玩游戏也没出现闪退,非常香啊!盒友们,频率能稳定在3100MHz足以见得这张卡的体质很不错。

电竞叛客5070 X3W MAX官方标称Boost频率为2572MHz,在一开始未降压超频的情况下,用3D Mark跑Time Spy的测试结果显示,这张卡在测试时的GPU频率曲线基本在2800-2900MHz左右,超了标称300-400MHz左右,这主要是因为:

  • 英伟达动态频率机制,也就是显卡会根据温度、功耗、负载、供电这些因素自动拉高频率;

  • 显卡体质好、散热好;

  • 微星小飞机显示的是瞬时峰值,而非平均,所以在测试画面渲染场景时频率会频繁波动。

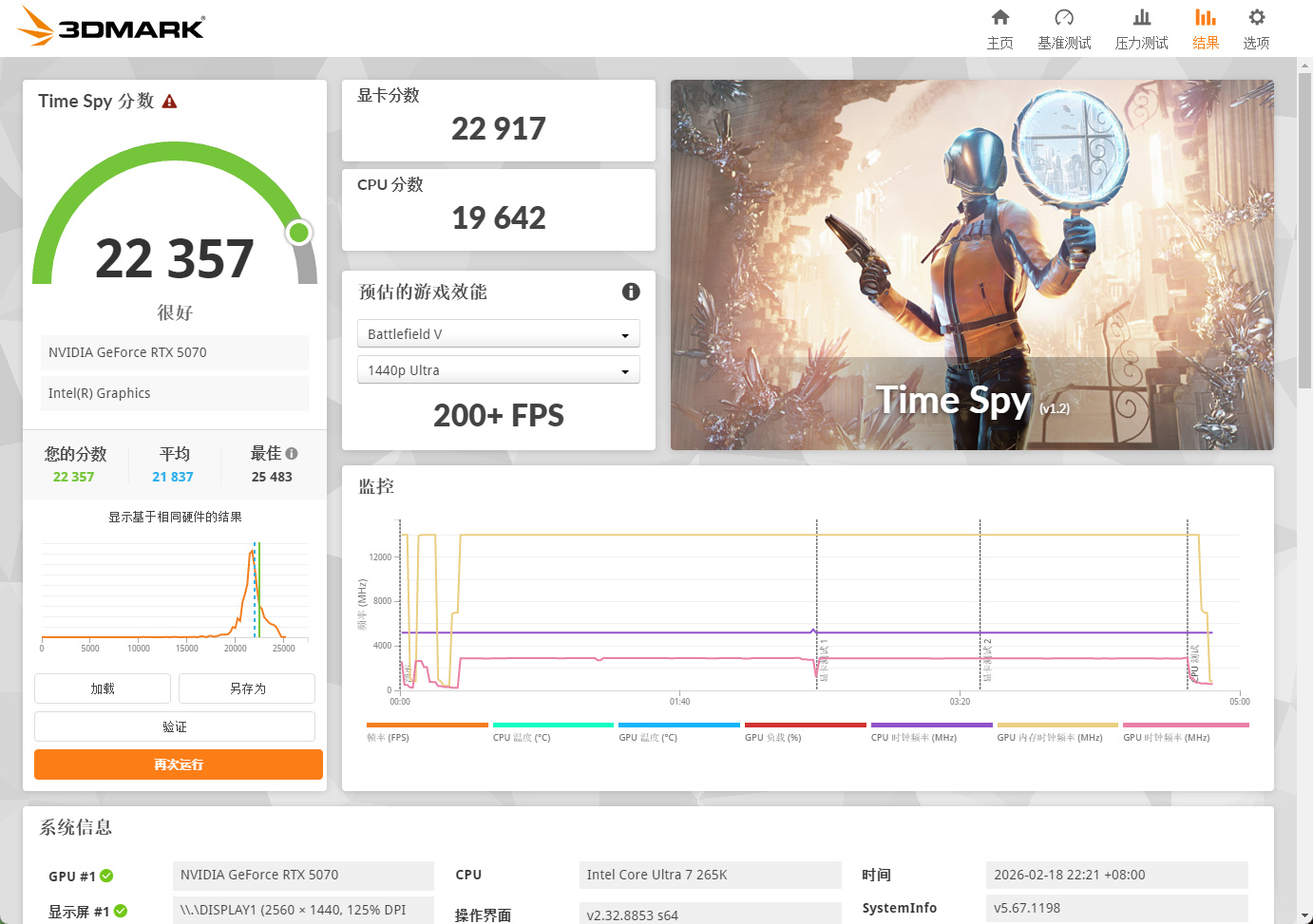

默频状态下显卡跑分22917,Time Spy测试总分22357。

在Time Spy测试画面小飞机显示GPU频率来到了2800MHz+。这里重点看温度:测试环境是冬天,我房间内的温度大约10℃左右,这时GPU核心温度来到了53℃,直到跑完测试也没有超过53℃的温度。

默频

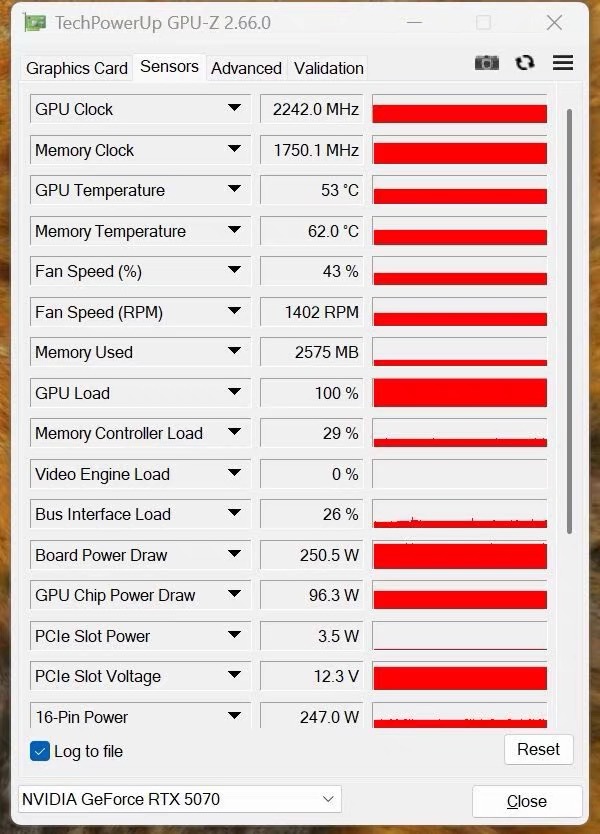

显存温度来到了62℃,对比核心温度53℃有9℃的温差,这里主要因为GPU核心对环境温度敏感,毕竟它是直接接触纯铜底座再经热管将热量传递出去,散热效率高;而显存只能通过导热垫将热量传递出去,对环境温度不及核心敏感,散热效率也不及核心高。

不过在跑压力测试时GPU核心53℃、显存62℃的温度还算挺凉快的,环境温度是部分原因,其余主要还是显卡的散热模组好、散热余量足

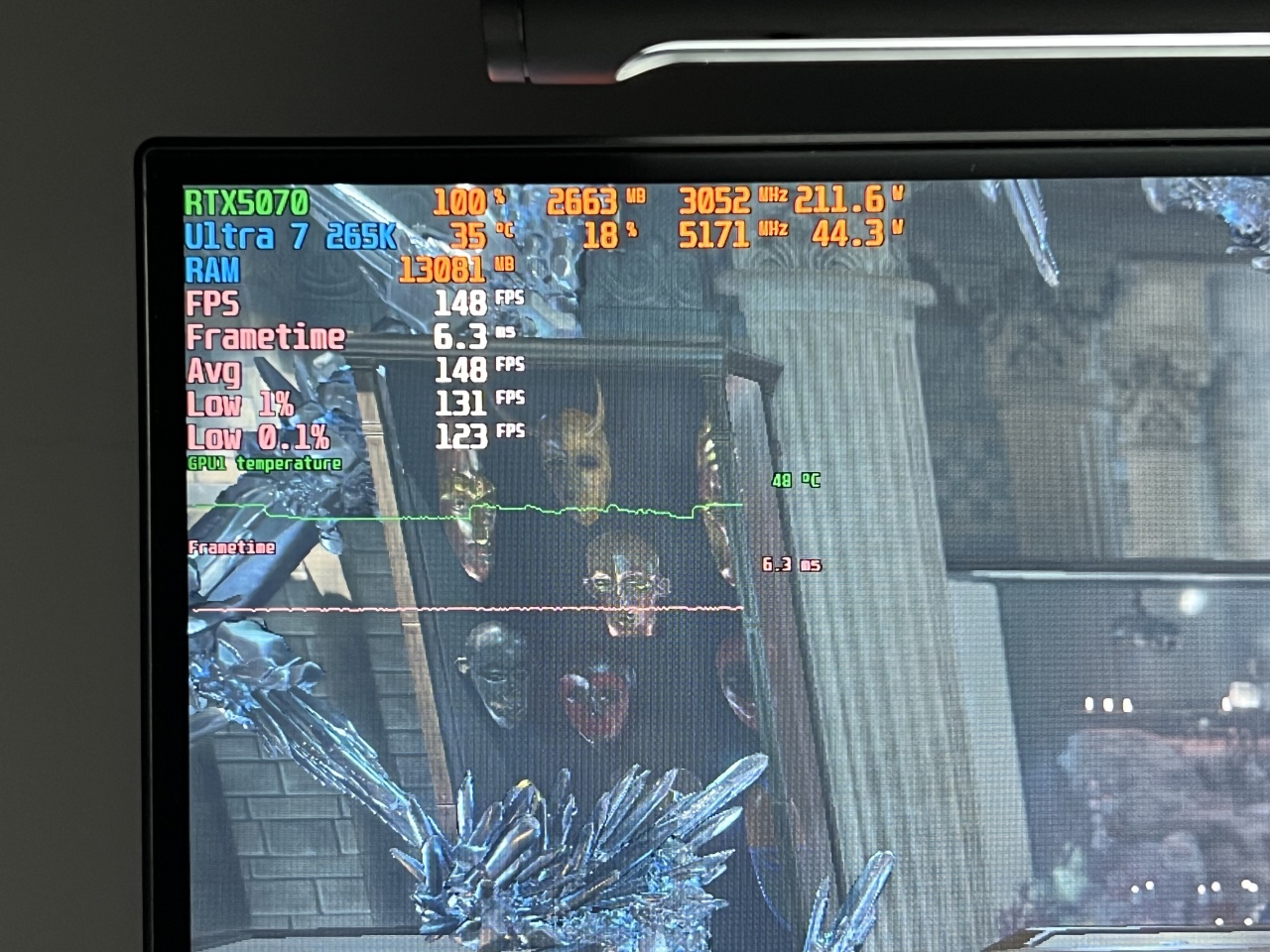

这张图是显卡降压超频后小飞机监控信息,能看到GPU频率来到了3000MHz+,GPU核心温度降到了48℃,测试结束全程核心最高温度48℃,较默频降低了5℃显存温度当时降压成功后忘记截图了,依稀记得是在66℃左右,较默频下显存温度上升了4℃。

降压超频后GPU核心温度降了,显存温度反而上升,先前在小飞机将GPU频率从2800MHz拉到3100MHz,核心算力提升后会让显存更快地吞吐数据,这时的功耗和发热也会随之增加。

不过对显卡降压超频的目的是压低核心功耗与发热,让核心能在更高频率下稳定,核心频率高了显存也相对的要多“干活”。冬天较低的室温+显卡散热给力给这张卡超频后的GPU核心温度降到了48℃,并且稳定运行,这也算是这次降压超频最完美的状态。

降压超频

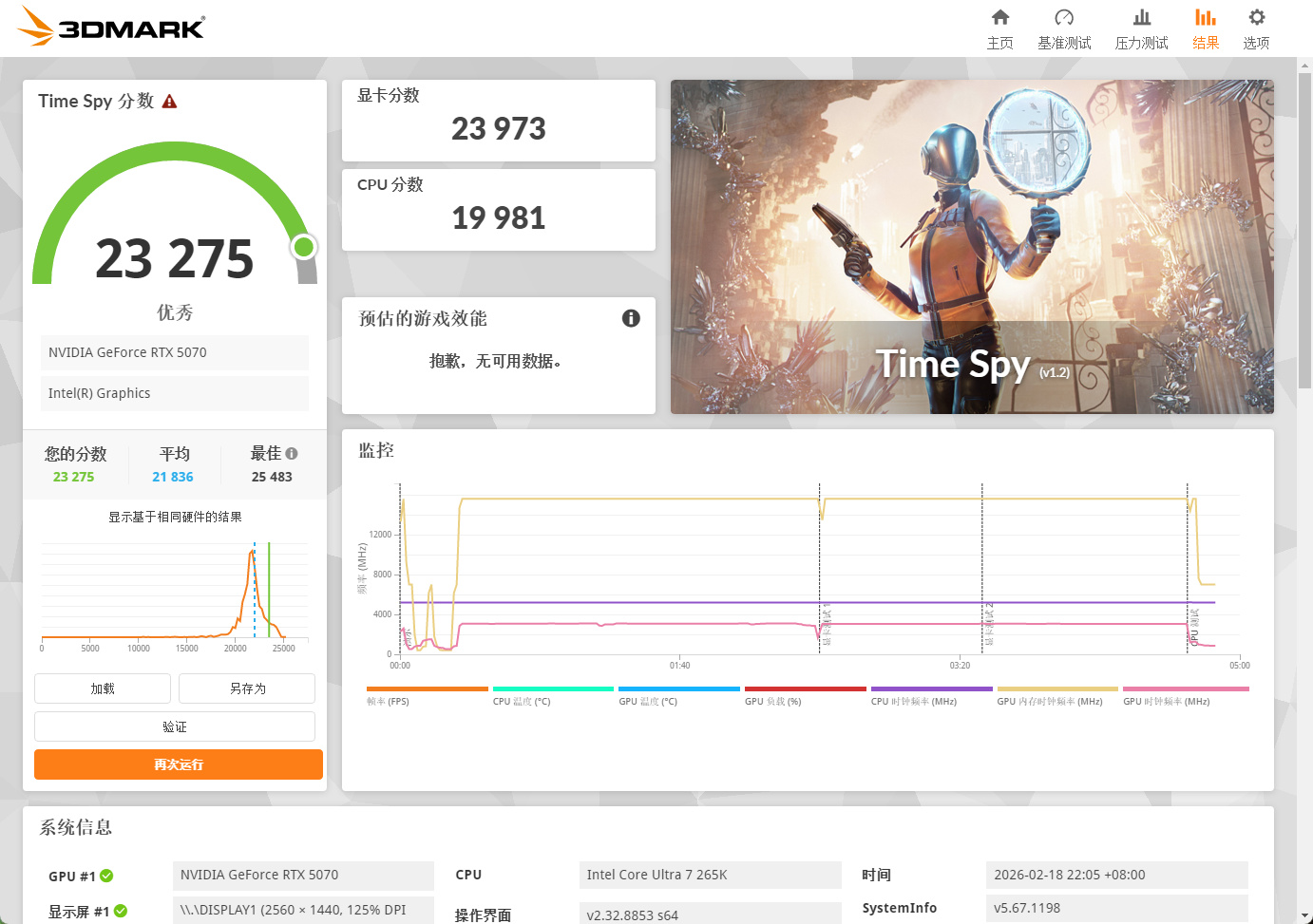

Time Spy测试结果显示GPU频率曲线维持在3000MHz+,一条直线很稳定,X3W MAX的体质很不错。显卡得分23973,总分23275,分数较默频下总分提升约4.1%显卡分数提升约4.6%,属于非常可观的降压超频收益,同时核心温度还下降了5℃,兼顾了性能与低温。

关于测试画面帧率显卡默频和超频的差距倒不是很大,只提升了几帧,这里主要是GPU频率拉高、核心电压降低、以及跑分均有所上涨,这也就意味着降压超频后的显卡性能有所提升、GPU温度降低、功耗降低、散热压力减少导致噪音减少,同时也为显卡带来更长的寿命

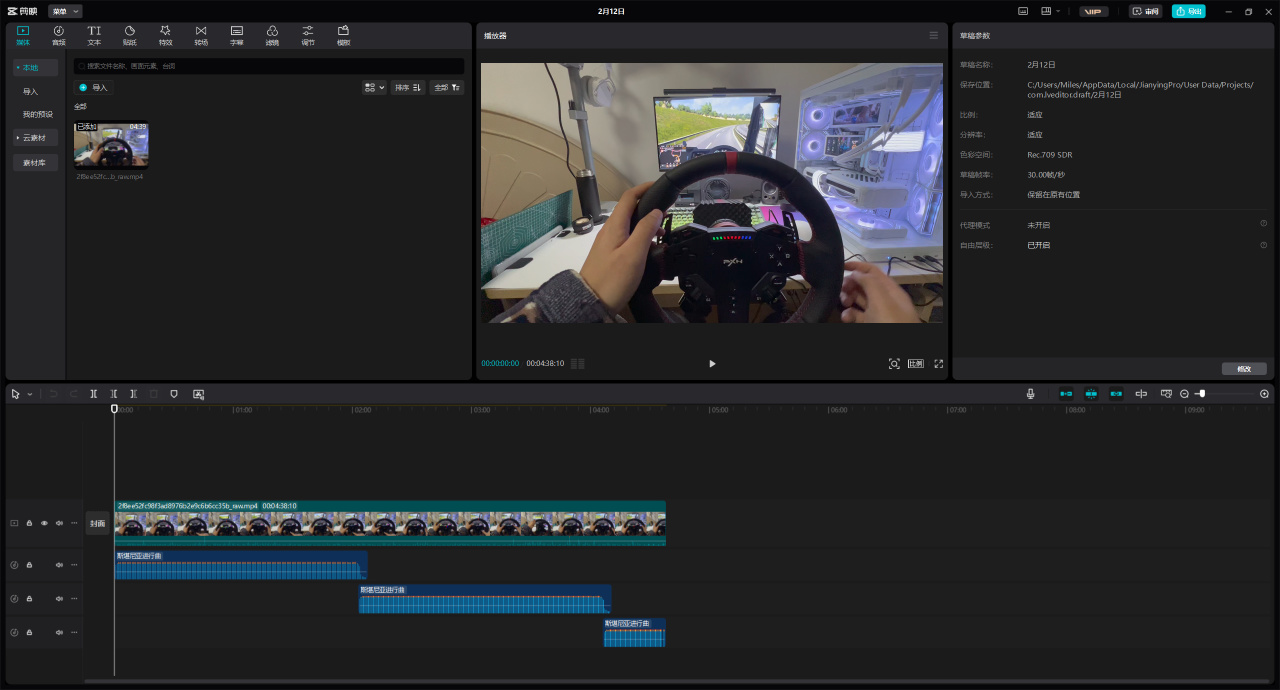

特意拿电竞叛客5070 X3W MAX在默频和超频状态下简单剪了个视频,以2K分辨率导出默频下大概用了5分钟,而超频后重新导出时间只用了4分30秒左右导出时间缩短了30秒,效率提升了约10%,提升还是非常明显的。

最后,其实显卡超频和内存超频都一把“双刃剑”:它能免费提升显卡性能,优化游戏和工作体验,最大化硬件的性价比;但如果你不会折腾也会变相加速硬件老化、降低机器稳定性、增加功耗和安全隐患,还可能失去保修。

对于普通用户而言:

  • 如果你只是日常办公、轻度游戏,无需超频——默认频率已经能满足需求,过度超频反而会增加风险;

  • 如果你是游戏玩家、专业设计师,且有一定的硬件知识,可进行“轻度超频”,搭配好体质的显卡以及散热,就比如我手里的这张电竞叛客5070 X3W MAX,然后就是要控制超频幅度,在性能提升和硬件安全之间找到平衡;

  • 如果是新手,不建议盲目尝试超频,以免因操作不当损坏显卡。

记住:超频的核心是“合理压榨性能”,而非“极限突破”,只有科学超频、才能在享受性能提升的同时,最大限度降低风险。
